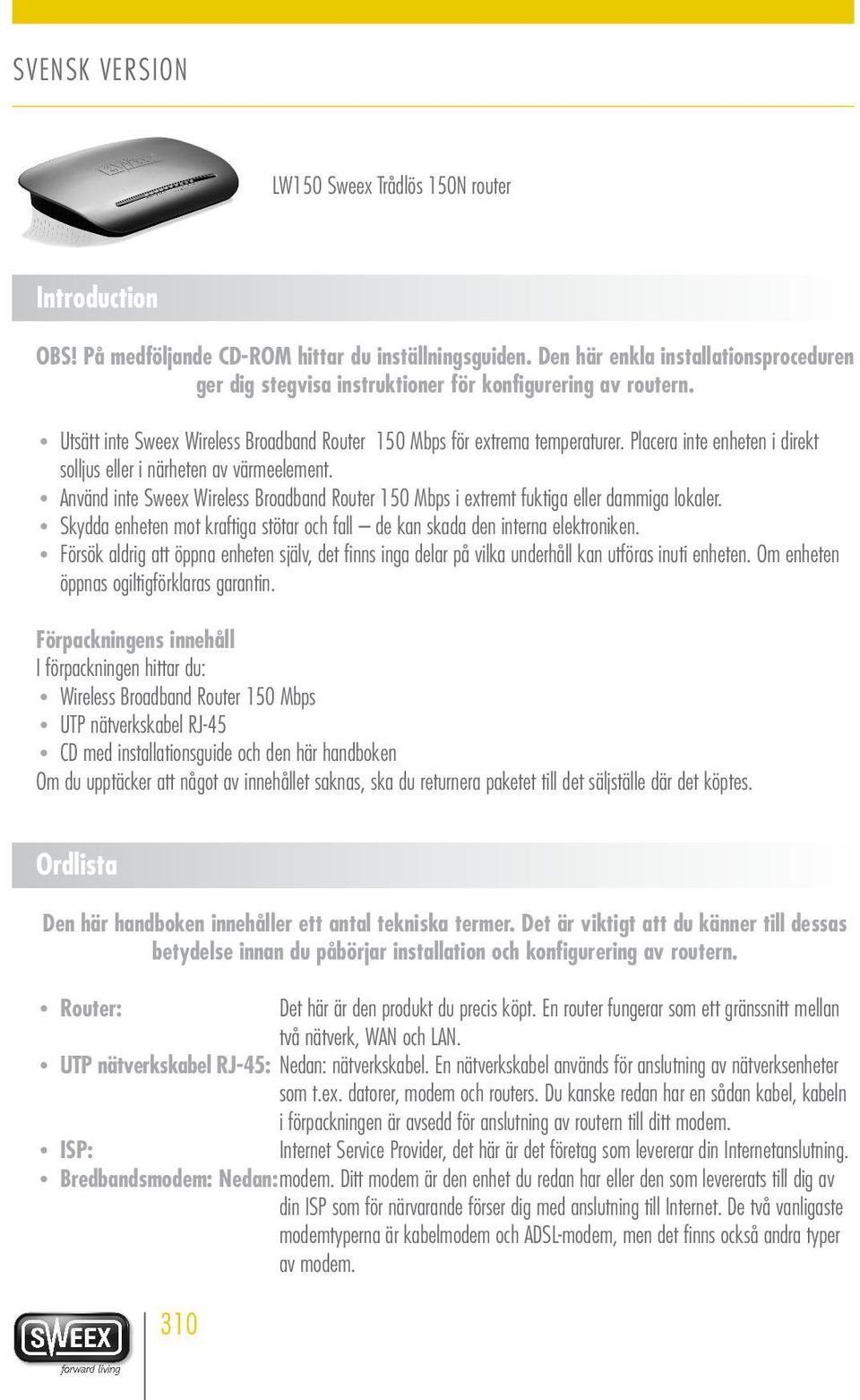

1 LW150 Sweex Trådlös 150N router Introduction OBS! På medföljande CD-ROM hittar du inställningsguiden. Den här enkla installationsproceduren ger dig stegvisa instruktioner för konfigurering av routern. Utsätt inte Sweex Wireless Broadband Router 150 Mbps för extrema temperaturer. Placera inte enheten i direkt solljus eller i närheten av värmeelement. Använd inte Sweex Wireless Broadband Router 150 Mbps i extremt fuktiga eller dammiga lokaler. Skydda enheten mot kraftiga stötar och fall de kan skada den interna elektroniken. Försök aldrig att öppna enheten själv, det finns inga delar på vilka underhåll kan utföras inuti enheten. Om enheten öppnas ogiltigförklaras garantin. Förpackningens innehåll I förpackningen hittar du: Wireless Broadband Router 150 Mbps UTP nätverkskabel RJ-45 CD med installationsguide och den här handboken Om du upptäcker att något av innehållet saknas, ska du returnera paketet till det säljställe där det köptes. Ordlista Den här handboken innehåller ett antal tekniska termer. Det är viktigt att du känner till dessas betydelse innan du påbörjar installation och konfigurering av routern. Router: Det här är den produkt du precis köpt. En router fungerar som ett gränssnitt mellan två nätverk, WAN och LAN. UTP nätverkskabel RJ-45: Nedan: nätverkskabel. En nätverkskabel används för anslutning av nätverksenheter som t.ex. datorer, modem och routers. Du kanske redan har en sådan kabel, kabeln i förpackningen är avsedd för anslutning av routern till ditt modem. ISP: Internet Service Provider, det här är det företag som levererar din Internetanslutning. Bredbandsmodem: Nedan: modem. Ditt modem är den enhet du redan har eller den som levererats till dig av din ISP som för närvarande förser dig med anslutning till Internet. De två vanligaste modemtyperna är kabelmodem och ADSL-modem, men det finns också andra typer av modem. 310

2 LAN: WAN: Trådlös säkerhet: LAN står för Local Area Network, och när det gäller den här routern består LAN av fyra gula portar och det trådlösa nätverket. Med routern bildar alla dina datorer ett enda LAN. WAN står för Wide Area Network, vilket i flesta fall betyder Internet. Routerns trådlösa nätverk har inte ett automatiskt skydd. Det här betyder att vem som helst i området (inklusive dina grannar) kan ansluta till nätverket och använda din internetanslutning. Trådlös säkerhet skyddar ditt nätverk så att endast auktoriserade enheter kan få åtkomst. Sweex rekommenderar att alla användare skyddar sitt trådlösa nätverk, med någon av metoderna WPA eller WPS förklaras mer i detalj senare i den här manualen. Produktbeskrivning Framsida 1. Strömindikator: Den här indikatorn anger att routern får ström. 2. SYS-indikator: En konstant blinkande SYS-indikator betyder att routern fungerar korrekt. 3. WPS-indikator: När den här lampan blinkar kan routern anslutas till en WPS-aktiverad enhet. För mer information, se kapitlet Skydda ditt trådlösa nätverk. 4. WLAN-indikator: Den här lampan signalerar att det trådlösa nätverket är aktivt. En blinkande lampa indikerar trådlös aktivitet. 5. LAN Port 4-1 indikator: Den här lampan indikerar en aktiv anslutning på motsvarande LAN-port. En blinkande lampa indikerar nätverksaktivitet. 6. WAN-portindikator: Den här lampan indikerar en aktiv anslutning på WAN-porten. En blinkande lampa indikerar WAN-aktivitet. 311

3 Baksida 1. Eluttag: Anslut medföljande strömadapter till det här uttaget. Om du tappar bort adaptern kan den ersättas med en liknande modell med 9 V växelström och 1 A strömmärkning 2. WAN-port: Anslut UTP-nätverkskabeln från ISP-modemet till den här porten. Vid en framgångsrik WAN-anslutning, tänds WAN-lampan på framsidan av routern. Det här är en förutsättning för internetåtkomst. 3. LAN port 1-4: Du kan ansluta en UTP-nätverkskabel från datorn till den här porten. När datorn slås på, tänds motsvarande lampa på routerns framsida. 4. Återställningsknapp: Du behöver ett utvecklat gem för att trycka på återställningsknappen. För mer information om återställningsproceduren, se felsökningsavsnittet i den här handboken. 5. WPS-knapp: Den här knappen aktiverar WPS trådlös säkerhet. För mer information om WPS, se kapitlet Skydda ditt trådlösa nätverk. Installation av router Det finns tre sätt att installera routern på: Installationsprogrammet på CD-skivan Snabbinstallationen som beskrivs i den här handboken Avancerad installation som också beskrivs i den här handboken Guiden och snabbinstallationen sker med standardinställningar och fungerar för de flesta användare. Om du är en avancerad användare eller om du vet vilken metod som krävs för din ISP, kan du fortsätta direkt till avancerad konfiguration. 312

4 Enkel konfiguration Enkel konfiguration görs i 7 steg: 1. Koppla från strömmen till ditt modem. Om en eller fler datorer är kopplade till modemet med en nätverkskabel, koppla från dem. 2. Använd medföljande nätverkskabel för att ansluta modemet till den blå WAN-porten på routern. Anslut inga datorer än! 3. Anslut strömmen till modemet och vänta till dess att lamporna indikerar normal drift 4. Anslut strömmen till routern och vänta 1 minut för att routern ska starta upp och konfigureras. Det här är viktigt! 5. Om du har datorer eller andra enheter som redan var anslutna till en UTP-nätverkskabel, kan du nu ansluta dessa kablar till de gula LAN-portarna på routern 313

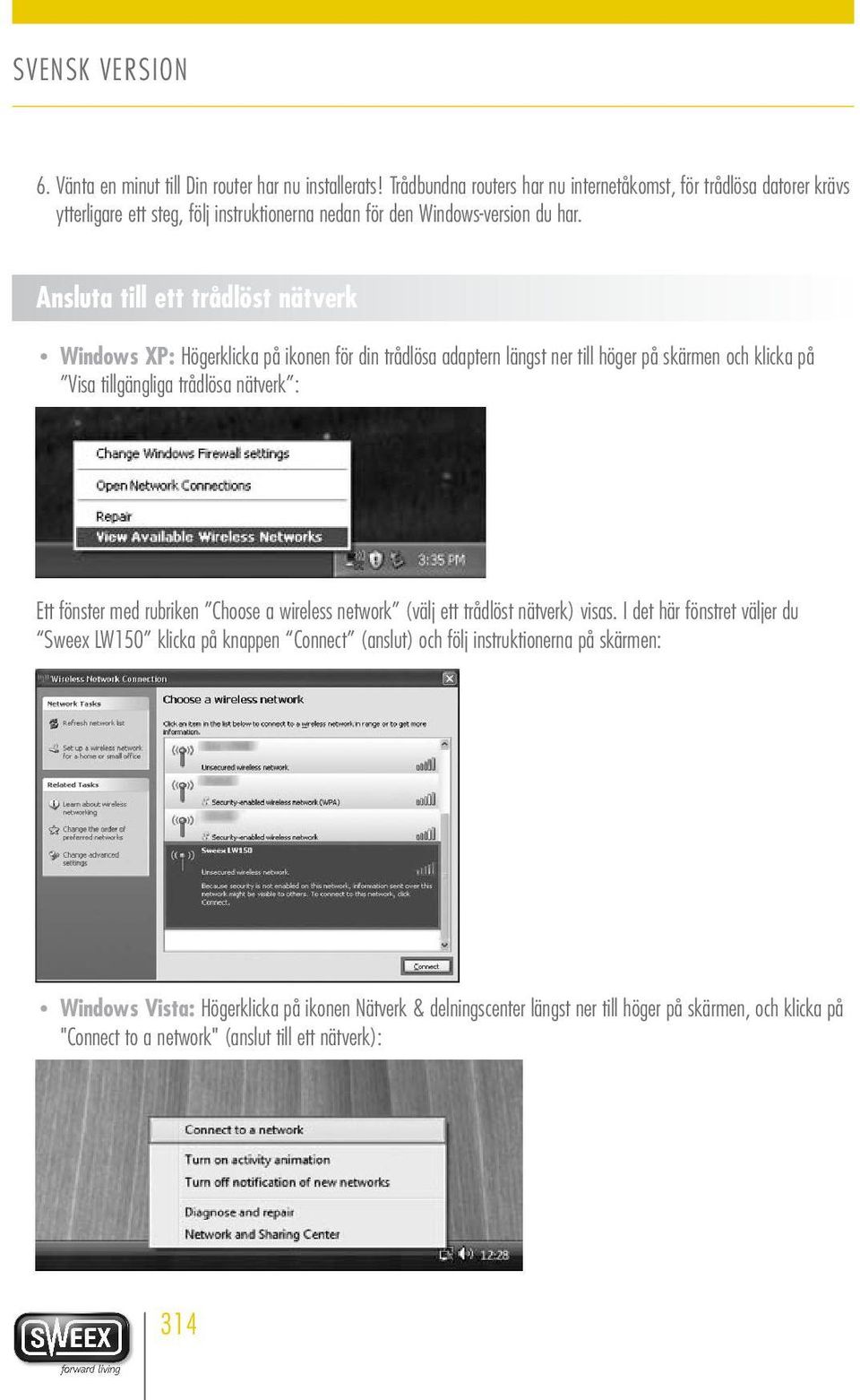

5 6. Vänta en minut till Din router har nu installerats! Trådbundna routers har nu internetåkomst, för trådlösa datorer krävs ytterligare ett steg, följ instruktionerna nedan för den Windows-version du har. Ansluta till ett trådlöst nätverk Windows XP: Högerklicka på ikonen för din trådlösa adaptern längst ner till höger på skärmen och klicka på Visa tillgängliga trådlösa nätverk : Ett fönster med rubriken Choose a wireless network (välj ett trådlöst nätverk) visas. I det här fönstret väljer du Sweex LW150 klicka på knappen Connect (anslut) och följ instruktionerna på skärmen: Windows Vista: Högerklicka på ikonen Nätverk & delningscenter längst ner till höger på skärmen, och klicka på "Connect to a network" (anslut till ett nätverk): 314

6 Ett fönster med rubriken Connect to a network (anslut till ett trådlöst nätverk) visas. I det här fönstret väljer du Sweex LW150 klicka på knappen Connect (anslut) och följ instruktionerna på skärmen: OBS! Om du ser ett rött kryss i närheten av nätverket och texten: The settings saved on this computer for the network do not match the requirements of the network (Inställningarna som sparats på den här datorn för nätverket uppfyller inte kraven för nätverket), se avsnittet felsökning i den här handboken. Avancerade inställningar Avancerade inställningar kan utföras när du vet precis vilka inställningar som krävs för din ISP eller när enkel konfiguration inte kan genomföras. Det finns 5 möjliga konfigurationer. Vi har angivit dessa tillsammans med instruktioner om hur du konfigurerar dem. För att ta reda på vilka inställningar som krävs av din ISP, kan du titta på listan över leverantörer längre fram i den här handboken. Listan består av ISP och motsvarande tjänster. Bakom varje tjänst hittar du den inställning som behövs. OBS! Om någon av inställningarna nedan inte fungerar omedelbart, kan du stänga av modemet, vänta några minuter och därefter ansluta modemet på nytt. 315

7 Logga in på routern: För avancerade inställningar måste du logga in på routern för att manuellt konfigurera den för din internetanslutning. För att logga in på routern, starta Internet Explorer, töm adressfältet och ange: och tryck på Enter (Bekräfta). Följande fönster visas: Ange sweex som användarnamn och mysweex som lösenord och klicka därefter på OK. Om du inte kan logga in, se avsnittet felsökning i den här handboken. Följande skärm visas: Klicka på nästa för att starta avancerade inställningar. Om du ser en annan skärm klickar du på Internet Configuration (Konfigurering av Internet) i menyn till vänster: 316

8 Du bör se skärmen Internet Configuration Wizard: Du kan nu fortsätta med avancerade inställningar genom att använda någon av de inställningar som beskrivs nedan. Kontrollerar om routern är ansluten till internet För inställningar 1-4, är det möjligt att kontrollera om du har en fungerande internetanslutning. Då du genomfört konfigurationen bearbetar routern ändringarna och tar dig till sidan "System Status" (systemstatus). Om detta inte händer, kan du klicka på System Status (systemstatus) i menyn till vänster. Statussidan ser ut på följande sätt: När routern har upprättat en anslutning till internet, visar den Internet Connection: Connected (Internetanslutning: Ansluten) Konfiguration 1: DHCP med MAC adressklon Vissa ISP kräver en specifik MAC för anslutning till sitt modem. Om det här är fallet för din ISP, är det möjligt att klona MAC-adressen från din dator till routerns WAN-port, så att din ISP accepterar routern på sitt nätverk. 317

9 OBS! Kloning av din MAC-adress måste göras från den dator som ursprungligen var ansluten till ditt modem, och den här datorn måste vara ansluten till din router via en nätverkskabel. Kloning av MAC-adress fungerar normalt inte över trådlösa anslutningar. Klicka på knappen Dynamic IP / DHCP (dynamisk IP/DHCP) för att visa följande skärm: Klicka på knappen Clone MAC Address (klona MAC-adress). Du bör notera att MAC-adressen ändras. Klicka sedan på knappen Next (nästa) och sedan på Apply (Tillämpa) Konfiguration 2: PPPoE Om din ISP kräver anslutningstypen PPPoE, klickar du på knappen PPPoE. Följande skärm visas: Ange det kontonamn (användarnamn) som du tilldelats av din ISP i fältet Account (Konto) och motsvarande lösenord i fältet Password (lösenord). MAC-adressen ska endast klonas om detta krävs av din ISP. 318

10 OBS! Kloning av din MAC-adress måste göras från den dator som ursprungligen var ansluten till ditt modem, och den här datorn måste vara ansluten till din router via en nätverkskabel. Kloning av MAC-adress fungerar normalt inte över trådlösa anslutningar. Klicka sedan på knappen Next (nästa) och sedan på Apply (Tillämpa) Konfiguration 3: PPTP Om din ISP kräver anslutningstypen PPTP, klickar du på knappen PPTP. Följande skärm visas: Fyll i alla fält som krävs av din ISP, och klicka därefter på knappen Next ( Nästa ) och därefter på Apply ( Tillämpa"). Konfiguration 4: L2TP L2TP liknar PPTP. Om din ISP kräver anslutningstypen L2TP, klickar du på knappen L2TP. Följande skärm visas: 319

11 Fyll i alla fält som krävs av din ISP, och klicka därefter på knappen Next ( Nästa ) och därefter på Apply ( Tillämpa"). Konfiguration 5: Statisk IP För att konfigurera routerns WAN-port för en statisk IP-adress, klickar du på knappen Static IP ( Statisk IP ). Följande skärm visas: OBS! Kloning av din MAC-adress måste göras från den dator som ursprungligen var ansluten till ditt modem, och den här datorn måste vara ansluten till din router via en nätverkskabel. Kloning av MAC-adress fungerar normalt inte över trådlösa anslutningar. Klicka sedan på knappen Next (nästa) och sedan på Apply (Tillämpa) Konfigurering av trådlöst nätverk Du bör endast justera trådlösa inställningar från en dator som är ansluten till routern via en nätverkskabel, särskilt när du ändrar de trådlösa säkerhetsinställningarna. Det här förhindrar att anslutningen oavsiktligt tappas om du tillämpar fel inställningar av misstag. 320

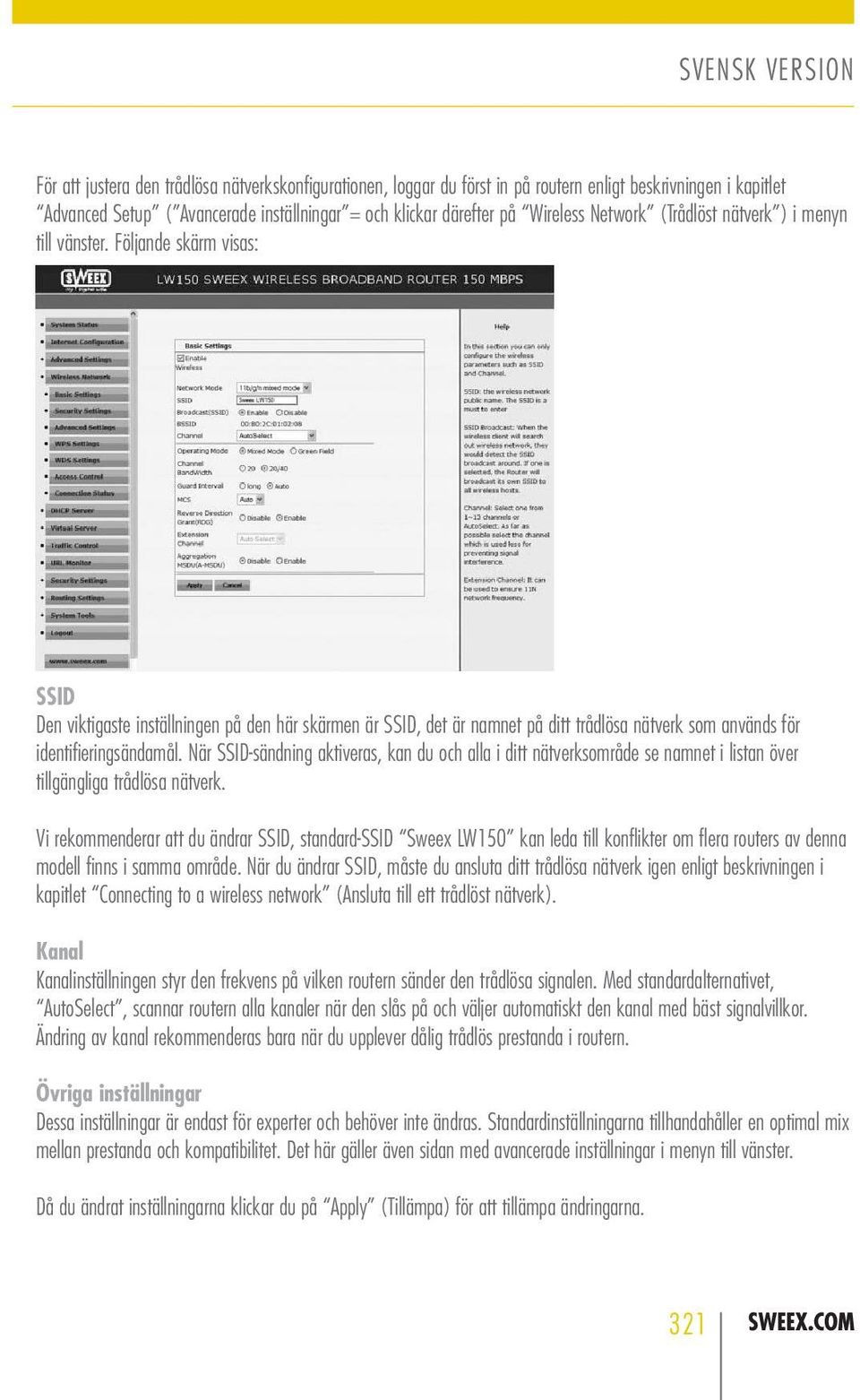

12 För att justera den trådlösa nätverkskonfigurationen, loggar du först in på routern enligt beskrivningen i kapitlet Advanced Setup ( Avancerade inställningar = och klickar därefter på Wireless Network (Trådlöst nätverk ) i menyn till vänster. Följande skärm visas: SSID Den viktigaste inställningen på den här skärmen är SSID, det är namnet på ditt trådlösa nätverk som används för identifieringsändamål. När SSID-sändning aktiveras, kan du och alla i ditt nätverksområde se namnet i listan över tillgängliga trådlösa nätverk. Vi rekommenderar att du ändrar SSID, standard-ssid Sweex LW150 kan leda till konflikter om flera routers av denna modell finns i samma område. När du ändrar SSID, måste du ansluta ditt trådlösa nätverk igen enligt beskrivningen i kapitlet Connecting to a wireless network (Ansluta till ett trådlöst nätverk). Kanal Kanalinställningen styr den frekvens på vilken routern sänder den trådlösa signalen. Med standardalternativet, AutoSelect, scannar routern alla kanaler när den slås på och väljer automatiskt den kanal med bäst signalvillkor. Ändring av kanal rekommenderas bara när du upplever dålig trådlös prestanda i routern. Övriga inställningar Dessa inställningar är endast för experter och behöver inte ändras. Standardinställningarna tillhandahåller en optimal mix mellan prestanda och kompatibilitet. Det här gäller även sidan med avancerade inställningar i menyn till vänster. Då du ändrat inställningarna klickar du på Apply (Tillämpa) för att tillämpa ändringarna. 321

13 Skydda ditt trådlösa nätverk Trådlös säkerhet skyddar ditt trådlösa nätverk så att endast auktoriserade enheter kan få åtkomst. Sweex rekommenderar alla användare att skydda sitt trådlösa nätverk. Skydd av ditt trådlösa nätverk ska endast göras då internetåtkomst upprättats via routern. Det finns tre metoder för att skydda ditt trådlösa nätverk: WPA är en manuell metod för att säkra ditt nätverk. Du konfigurerar din nätverksnyckel och endast enheter med den här nyckeln har åtkomst till nätverket. Du måste ange nyckeln manuellt i varje enhet du vill ha åtkomst till. WPA stöds av de flesta enheter och är den rekommenderade metoden för att skydda ditt trådlösa nätverk. WPS är byggt ovanpå WPA och möjliggör automatiskt konfigurering och utbyte av WPA-nycklar via en PIN-kod eller ett enkelt knapptryck. WPS är nytt och stöds inte överallt. Vissa enheter, från 2005 eller tidigare och i vissa fall Windows 98, ME, 2000 äldre Windows XP-versioner kanske inte stödjer WPA, och i det här fallet måste du gå tillbaka till den äldre WEP-metoder för trådlös säkerhet. WEP rekommenderas inte för normal drift eftersom det inte längre betraktas som helt säkert enligt dagens standarder. Sidan Säkerhetsinställningar kan öppnas genom att klicka på Wireless Network Security Setings (Trådlöst nätverk Säkerhetsinställningar) i menyn till vänster. 322

14 Metod 1: WPA Skydd av ditt nätverk med WPA görs i två steg: 1. Välj följande inställningar: Säkerhetsläge: Mixed WPA/WPA2 Personal WPA algoritmer: TKIP & AES Lösenordsmening: Här måste du ange en nätverksnyckel (lösenord) för ditt trådlösa nätverk. Det måste vara svårt att gissa ordet eller meningen. Lösenordsmeningen måste vara minst 8 tecken långt. Vi rekommenderar också att du skriver upp lösenordsmeningen och förvarar den i närheten av routern. Om du tappar bort din lösenordsmening, se avsnittet felsökning i den här handboken. 2. När du är klar klickar du på knappen Apply (Tillämpa). Om du var ansluten trådlöst, kommer du att upptäcka att anslutningen tappats. Följ de steg som beskrivs i avsnittet Connecting to a wireless network (Ansluta till ett trådlöst nätverk) i handboken för att ansluta till (den nu säkra) anslutningen på nytt. Metod 2: WPS För den här metoden krävs inga ytterligare inställningar, tryck bara på WPS-knappen på routerns baksida. Efter några sekunder tänds WPS-lampan på framsidan av routern. Så länge lampan blinkar kan du ansluta din WPS-aktiverade enhet till routern. Då anslutningen upprättats slutar WPS-lampan att blinka. För att ansluta en annan WPS-aktiverad enhet trycker du bara på knappen igen innan du ansluter. Då en WPS-skyddad anslutning har konfigurerats för första gången, tappar alla tidigare anslutna enheter sin anslutning. Du måste ansluta dem med samma WPS-metod eller genom att manuellt ange WPA-nyckeln som anges nedan. 323

15 För att ansluta en icke-wps-enhet till en WPS-skyddad router, klicka på Wireless Network - WPS Settings (Trådlöst nätverk WPS-inställningar) i menyn till vänster, WPS-nyckeln (ASCII) är den WPA-nyckel du kan använda för anslutning av icke-wps-aktiverade enheter. Metod 3: WEP Skydd av ditt nätverk med WEP görs i två steg: 1. Välj följande inställningar: Säkerhetsläge: Blandad WEP Standardnyckel: Nyckel 1 WEP-nyckel 1: Här måste du ange en nätverksnyckel (lösenord) för ditt trådlösa nätverk. Det ska vara en svårgissad kombination med 5 bokstäver, eller om du ändrar nyckelläget från ASCII till HEX, en 10-siffrig kod. Vi rekommenderar också att du skriver upp WEP-nyckeln och förvarar den i närheten av routern. Om du tappar bort din nyckel, se avsnittet felsökning i den här handboken. 2. När du är klar klickar du på knappen Apply (Tillämpa). Om du var ansluten trådlöst, kommer du att upptäcka att anslutningen tappats. Följ de steg som beskrivs i avsnittet Connecting to a wireless network (Ansluta till ett trådlöst nätverk) i handboken för att ansluta till (den nu säkra) anslutningen på nytt. Avancerade inställningar I det här kapitlet beskriver vi några av de avancerade funktionerna i routern. Följande avsnitt kräver grundläggande kunskap om datanätverksteknologi och terminologi. Statisk DHCP Normalt tilldelar routen dynamiskt IP-adresser till alla anslutna enheter i DHCP-protokollet. Det här är den mest användarvänliga metoden för nätverkskonfigurering, men kan också leda till IP-adresser som ändras över tiden eller då 324

16 enheten ansluts på nytt. I vissa fall är detta ett oönskat beteende, t.ex. när du använder vidarebefordran av port, är det viktigt att din IP-adress förblir konstant. En möjlig lösning är att konfigurera en statisk IP-adress i själva enheten, men detta kan leda till problem när du använder enheten på andra nätverk. En annan lösning är att instruera routern att alltid tilldela samma IP-adress till enheten. Denna kallas statisk DHCP eller reservation av DHCP-adress. För att konfigurera en statisk DHCP för en enhet enligt beskrivningen i kapitlet Advanced setup (Avancerade inställningar) och klicka på DHCP Server DHCP List & Binding (DHCP-server DHCP-lista & bindning) i menyn till vänster. Följande skärm visas: För att konfigurera en enhet för en statisk DHCP-adress, fyll i önskad adress och enhetens motsvarande MAC-adress i avsnittet statisk IP, och klicka sedan på knappen Add (Lägg till) och Apply (Tillämpa). Titta på listan för att se IP och MAC-adresser för alla automatiskt konfigurerade enheter som är aktiva på ditt nätverk. OBS! Tilldela inte statiska DHCP-adresser i området till ! Det här området används redan för dynamiskt tilldelade adresser. Adresserna (själva routern) och (sändningsadress) kan heller inte användas. Vidarebefordran av port (virtuell server) och konfigurering av DMZ För vissa program, enheter och servrar, kan det vara nödvändigt att konfigurerar vidarebefordran av port för att de ska fungera korrekt bakom routerns brandvägg. Det här beror på att brandväggen som standard blockerar alla inkommande anslutningar och tillåter endast utgående anslutningar. Av tekniska skäl är den inbyggda brandväggen integrerad i routingfunktionen och kan inte inaktiveras helt. Vidarebefordran av port instruerar routern att acceptera en inkommande anslutning på en viss port och vidarebefordrar den till en IP-adress i en enhet i ditt lokala nätverk. Observera att användning av termporten i det här kapitlet innebär TCP eller UDP portar och är inte kopplat till fysiska WAN- och LAN-portar på routerns baksida. DMZ är ett särskilt fall av vidarebefordran av port där routern instrueras att vidarebefordra alla inkommande anslutningar till en viss adress. 325

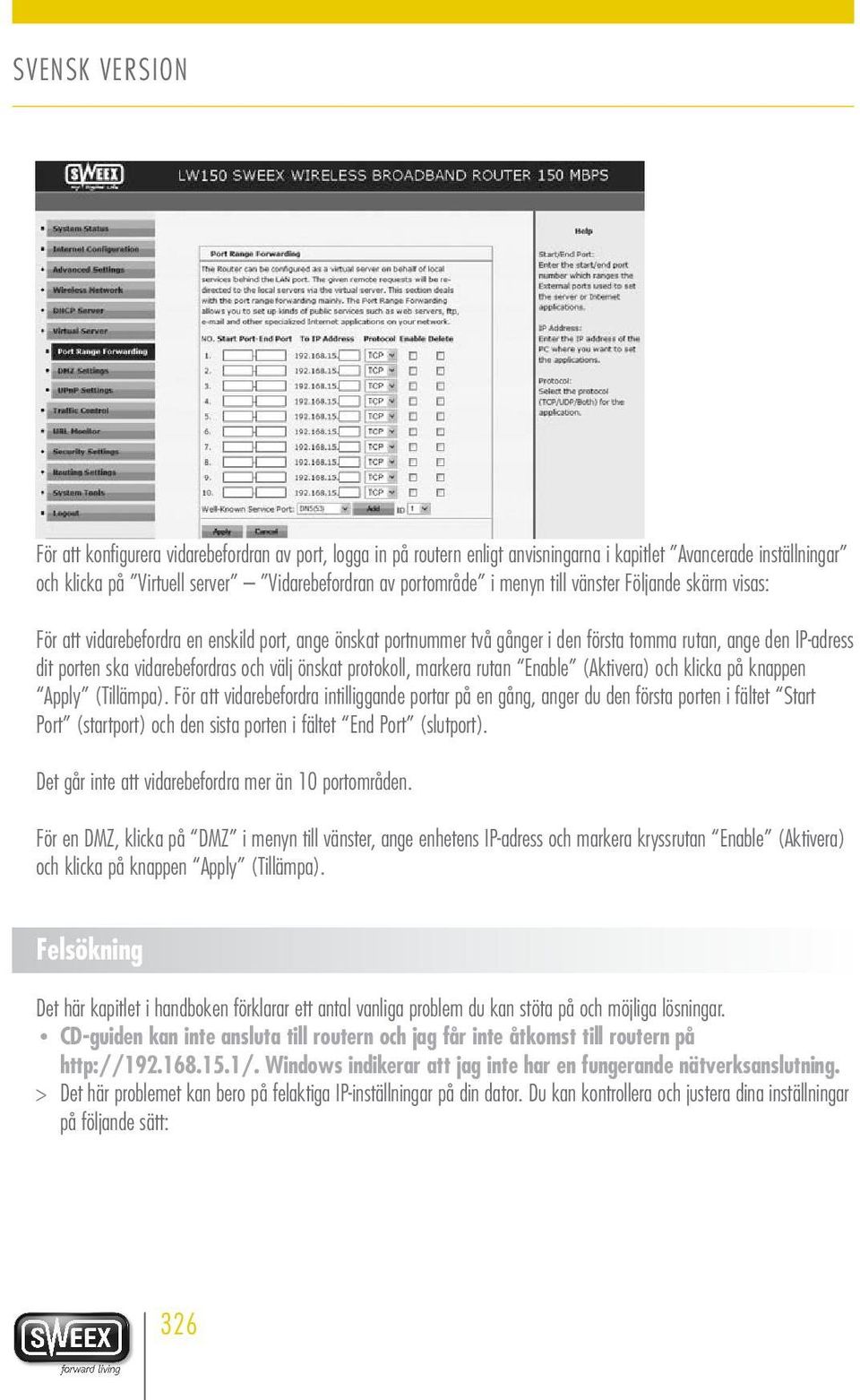

17 För att konfigurera vidarebefordran av port, logga in på routern enligt anvisningarna i kapitlet Avancerade inställningar och klicka på Virtuell server Vidarebefordran av portområde i menyn till vänster Följande skärm visas: För att vidarebefordra en enskild port, ange önskat portnummer två gånger i den första tomma rutan, ange den IP-adress dit porten ska vidarebefordras och välj önskat protokoll, markera rutan Enable (Aktivera) och klicka på knappen Apply (Tillämpa). För att vidarebefordra intilliggande portar på en gång, anger du den första porten i fältet Start Port (startport) och den sista porten i fältet End Port (slutport). Det går inte att vidarebefordra mer än 10 portområden. För en DMZ, klicka på DMZ i menyn till vänster, ange enhetens IP-adress och markera kryssrutan Enable (Aktivera) och klicka på knappen Apply (Tillämpa). Felsökning Det här kapitlet i handboken förklarar ett antal vanliga problem du kan stöta på och möjliga lösningar. CD-guiden kan inte ansluta till routern och jag får inte åtkomst till routern på Windows indikerar att jag inte har en fungerande nätverksanslutning. > Det här problemet kan bero på felaktiga IP-inställningar på din dator. Du kan kontrollera och justera dina inställningar på följande sätt: 326

18 Windows Vista 1. Klicka på startknappen längst ner på skärmen och klicka på Control Panel (Kontrollpanel) 2. I kontrollpanelen klickar du på View network status and tasks (Visa nätverksstatus och uppgifter). Om din kontrollpanel är i klassisk vy, öppna ikonen Network and Sharing Center (Nätverks- och delningscenter): 327

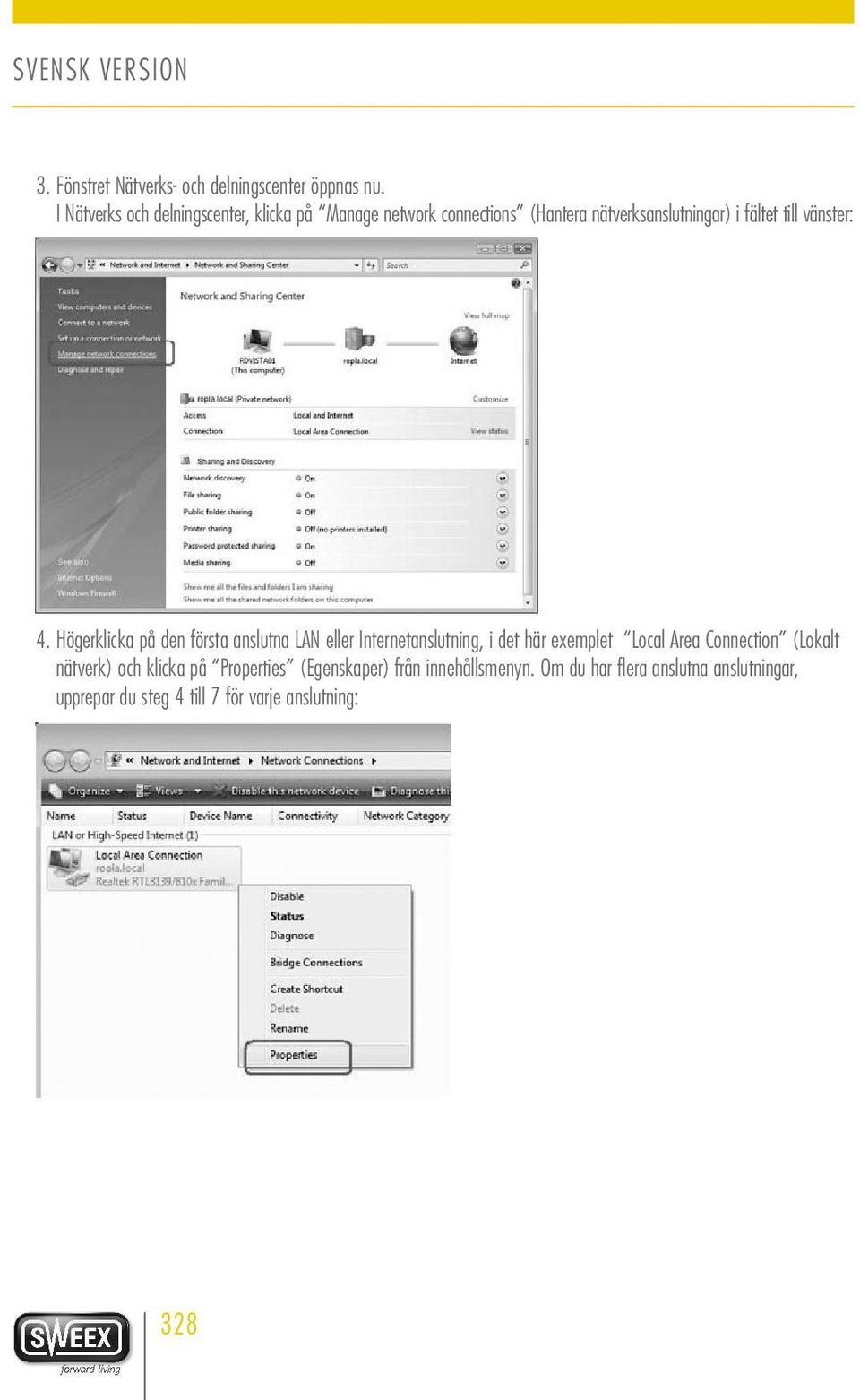

19 3. Fönstret Nätverks- och delningscenter öppnas nu. I Nätverks och delningscenter, klicka på Manage network connections (Hantera nätverksanslutningar) i fältet till vänster: 4. Högerklicka på den första anslutna LAN eller Internetanslutning, i det här exemplet Local Area Connection (Lokalt nätverk) och klicka på Properties (Egenskaper) från innehållsmenyn. Om du har flera anslutna anslutningar, upprepar du steg 4 till 7 för varje anslutning: 328

20 5. Anslutningens fönster egenskaper öppnas. I det här fönstret väljer du Internet Protocol Version 4 från listan över objekt och klicka på knappen Properties (egenskaper): 6. Egenskapsfönstret Internetprotokoll Version 4 visas. I det här fönstret ska du se till att båda inställningarna anges som Obtain automatically (Erhåll automatiskt): 7. Bekräfta inställningarna genom att klicka på OK. Nätverksinställningarna för Vista har nu konfigurerats för din router. 329

21 Windows XP 1. Klicka på startknappen längst ner på skärmen och klicka på Control Panel (Kontrollpanel) 2. I kontrollpanelen klickar du på Network and Internet Connections (Nätverks- och internetanslutningar) och öppnar ikonen Network Connections (Nätverksanslutningar). Om din kontrollpanel är i klassisk vy, kan du öppna ikonen Network Connections (nätverksanslutningar) omedelbart. 330

22 3. Högerklicka på den första anslutna LAN eller Internetanslutning, i det här exemplet Local Area Connection (Lokalt nätverk) och klicka på Properties (Egenskaper) från innehållsmenyn. Om du har flera anslutna anslutningar, upprepar du steg 3 till 6 för varje anslutning: 4. Anslutningens fönster egenskaper öppnas. I det här fönstret väljer du Internet Protocol från listan över objekt och klicka på knappen Properties (egenskaper): 331

23 5. Fönstret Egenskaper för internetprotokoll visas. I det här fönstret ska du se till att båda inställningarna anges som Obtain automatically (Erhåll automatiskt): 6. Bekräfta inställningarna genom att klicka på OK. Nätverksinställningarna för XP har nu konfigurerats för din router. Det ser ut som om jag är ansluten men Internet Explorer visar ett felmeddelande Internet Explorer cannot display the webpage (Internet Explorer kan inte visa webbsidan) eller liknande. Det här problemet kan beror på felaktiga proxyserverinställningar. Du kan justera inställningarna på följande sätt: 1. I Internet Explorer, klickar du på menyn eller ikonen Tools (Verktyg) och väljer Internet Options (Internetalternativ). 332

24 2. Fönstret Internet Options (Internetalternativ) öppnas nu. 3. I det här fönstret klickar du på fliken Connections (Anslutningar) och i den här fliken på knappen LAN Settings (LAN-inställningar). 4. Fönstret LAN Settings (LAN-inställningarna) öppnas nu. Kontrollera att alla kryssrutor är avmarkerade och bekräfta inställningarna genom att klicka på OK Min dator indikerar att den inte är ansluten till ett nätverk. > Det här problem kan normalt lösas genom att noga kontrollera alla inställingar och indikatorlampor. För en trådbunden dator följer du nätverkskabeln till routerns baksida. Den måste vara ansluten till någon av de gula LAN-portarna. De gula portarna är också numrerade och framför varje LAN-port finns en indikatorlampa på routerns framsida. Den här lampan måste vara tänd för att anslutningen ska fungera. Om lampan släcks, sätt i kabeln eller försök med en annan kabel. För en trådlös dator kontrollerar du statusikonen för trådlös anslutning längst ner till höger på skärmen, där det inte får visas ett rött kors. Om du ser ett rött kors följer du de steg som beskrivs i avsnittet Connecting to a wireless network (Anslutning till ett trådlöst nätverk) i den här manualen. 333

25 Jag har Windows Vista och får felmeddelandet the settings saved on this computer for the network do not match the requirements of the network (inställningarna som sparats på den här datorn för det här nätverket överensstämmer inte med vad som krävs för nätverket) när jag försöker ansluta trådlöst. > Det här problemet kan lösas på följande sätt: 1. I kontrollpanelen klickar du på View network status and tasks (Visa nätverksstatus och uppgifter). Om din kontrollpanel är i klassisk vy, öppna ikonen Network and Sharing Center (Nätverks- och delningscenter): 2. Fönstret Nätverks- och delningscenter öppnas nu. I Nätverks och delningscenter, klicka på Manage wireless networks (Hantera trådlösa nätverk) i fältet till vänster: 334

26 3. Fönstret The Manage Wireless Networks (Hantera trådlösa nätverk) öppnas nu. I det här fönstret väljer du det konflikterande nätverket och klickar på Delete (Ta bort). Då nätverket raderats kan du stänga fönstret och följa de steg som beskrivs i avsnittet Connecting to a wireless network (Ansluta till ett trådlöst nätverk) i den här handboken. Jag har förlorat den WPA- eller WEP-nyckel som krävs för åtkomst till mitt trådlösa nätverk. > Det finns två möjliga lösningar på det här problemet: 1. Öppna routern fårn en dator som är ansluten med en nätverkskabeln, vilket beskrivs i avsnittet Advanced setup (Avancerade inställningar) i den här handboken. Klicka på Wireless Network Security Settings (Trådlöst nätverk Säkerhetsinställningar) för att visa nyckeln. 2. Återställ routern till dess fabriksinställningar som är ett oskyddat nätverk. Återställningsproceduren beskrivs i följande punkt. Min router svarar inte längre, eller jag vill starta om på nytt. > Det här kan lösas genom att återställa routern till dess fabriksinställningar. Efter återställningen kommer routern att vara som när du packade upp den och du måste installera den på nytt genom att följa instruktionerna i den här handboken. För att återställa routern använder du ett utvecklat gem för att trycka på återställningsknappen på routerns baksida i 15 sekunder. Jag vill ansluta mer än 4 trådbundna enheter till routern. Hur kan jag utöka antalet portar? > Detta kan göras genom att ansluta en Ethernet nätverksknapp till en av LAN-portarna. Specifikationer Stödjer IEEE BASE-T och 803.3u 100BASE-TX 1 x WAN, 4 x LAN UTP portar RJ-45 10/100 Mbps Inbyggd brandvägg, NAT, UPnP och vidarebefordran av port Specifikationer för trådlös Stödjer IEEE b/g, IEEE n draft 4.0 (draft 2.0 compatible) Stödjer WEP/WPA/WPA2 trådlös säkerhet med TKIP / AES-kryptering Stödjer WPS för enkel trådlös säkerhet (PBC & PIN) Wizard & Web-baserad konfigurering Trådlös datahastighet 150 Mbps Driftsfrekvens 2.4 GHz Ytterligare specifikationer Stödjer DHCP (dynamisk IP), PPTP, Static IP, PPPoE, L2TP Stödjer VPN pass through, DDNS 335

27 Stödjer Wi-Fi Multimedia (WMM), Wireless Distribution System (WDS) Stödjer Auto MDI / MDIX Ralink Chipset Fast 2 dbi intern antenn Överföringshastighet: Mbps, Mbps, 100 mw max Mottagningskänslighet: 150M: % PER; -54M: % PER; 11M: -91 8% PER; 6M: % PER; 1M: -95 8% PER Specifikationer för strömadapter: Utgång: 9 V AC, 1 A Routerinställningar IP-adress: Användarnamn; sweex Lösenord: mysweex SSID: Sweex LW150 Anslutningstyp: DHCP Garanti Denna Sweex-produkt täcks av en treårsgaranti, med början från inköpsdatumet. Vid defekt, ska produkten återlämnas till återförsäljaren tillsammans med en beskrivning av felet, inköpskvitto och alla tillbehör. Garantin ogiltigförklaras om produkterna öppnats, utsatts för fysisk skada, använts felaktigt, modifierats, reparerats av icke auktoriserade personer eller om produkten används för andra ändamål än vad den är avsedd för. Vi ger ingen support eller garantiservice på levererad programvara, laddningsbara batterier och batterier. Garantier utfärdas endast i den affär där produkten köpts. Alla varumärkesnamn och tillhörande rättigheter som omnämns i denna handbok är och förblir ägarens tillhörighet. 336
