1 Fönstersystem och beslag

2 I n t r o d u k t i o n Vad betyder evolution? Vad står för? Lexikon: Evolution En gradvis progressiv förändring, en pågående utveckling över tid. WICLINE evo - En progressiv utveckling av ett fönstersystems egenskaper för bättre utförande och prestanda tillsammans med en förenklad produktionsprocess. 2

3 Vad innebär för fasadentreprenörer? WICLINE evo är en framtidsorienterad vidareutveckling av våra framgångsrika fönstersystem; WICLINE. Utvecklingen består av flera genombrott inom profil- och tillbehörstekniken som ökar fördelarna med våra tidigare system. WICLINE evo är flexibel, energieffektiv, produktionsvänlig, processäker, skapar designfrihet, är mer miljövänlig, kostnadseffektiv och visuellt attraktiv. WICLINE evo ger Dig ett försprång när det gäller kostnadseffektivitet, teknik och hållbarhet. Innehåll WICLINE evo 4 WICONA Unisys Ett system som möter alla krav 6 Miljöansvar och hållbarhet 8 WICSTAR evo beslagsteknik 10 WICPRO utrustning/ Effektiv produktion 12 WICLINE 65 evo 14 WICLINE 75 evo 15 WICLINE Serier för speciella krav 16 WICLINE 215 TOP-Window 18 WICLINE 125 Kopplade fönster 19 WICLINE 90SG Helglasfönster 20 WICTEC 50 Takfönster 21 WICLINE 65N Oisolerade fönster 22 Rökluckor/ventilation 23 3

4 W I C L I N E e v o - helt enkelt bättre 4

5 mer flexibelt Alla systemvarianter för många specialkrav och öppningsvarianter är baserade på endast en systemteknik Två gångjärnsalternativ (synliga eller dolda gångjärn), med samma produktionsprocess Stora fönsterbågar, upp till 2500 mm och med en vikt upp till 160 kg som standard, även större och tyngre fönster kan enkelt projektanpassas och skräddarsys mer energieffektivt Bättre U f -värden, både för serie 65 och 75 Bättre U w -värden Med högre bågvikter och anpassat system är treglas standard. Systemet kan även enkelt uppgraderas från tvåglas till treglasalternativ snabbare Patenterade hörnvinklar med liminjektion från en sida Unik beslagsinstallation med DPS (DirectPositioningSystem) Alla profilbearbetningar kan stansas produktionsvänligt Integrerat koncept genom WICPRO multistans eller handstans Genom systemkonceptet WICONA Unisys används samma komponenter för alla fönster- och dörrserier Komponenter utvecklade för optimala produktionsprocesser mer pålitligt Färre komponenter och processteg vilket ökar produktionssäkerheten Pålitlig och säker kalkyl, design och produktion genom systemmjukvaran WICTOP Hög prefabricering av installationskomponenter mer flexibelt En mittätning, tre montagealternativ: kontinuerligt montage, montage med vulkaniserade hörn eller som vulkaniserad ram Stort urval av systemprofiler för alla användningsområden Enkelt att utföra ändringar eller justeringar (t.ex. kan funktionella ändringar göras eller tyngre glas användas utan att byta gångjärn) mer miljövänligt 100 % återvinningsbar aluminium 68 % av energin som går åt för att producera WICONA aluminiumprofiler kommer från Hydros CO 2 -neutrala vattenkraft Ekologisk utförandedesign genom t.ex. högre isolering, optimerad statikdesign samt lägre materialanvändning visuellt mer attraktivt Synliga gångjärn och handtag kan anodiseras i alla kulörer Variation på design, exempelvis klassisk design, dolda fönsterbågar, stora bågdimensioner skräddarsydda lösningar för varje projekt Minimerad visuell profilyta 5

6 W I C O N A U n i s y s Dina fördelar: Reduced complexity! optimerad Ett system för alla krav WICONA Unisys innebär: Moduldesign med identiska komponenter, t.ex. samma hörnvinklar för 65- och 77- serien fönster och för WICSTYLE dörrar. Samma visuella utseende för olika prestanda, exempelvis inbrottsskydd, ljudisolering eller vid högisolering. Enkel anpassning för olika designvarianter, även senare ändringar låter sig enkelt göras. Enkel planering och design med WICONA mjukvara; WICTOP Genius. WICLINE 65 evo WICLINE 75 evo WICLINE 75 evo, Inbrottsskydd WICLINE 75 evo, Classic 6

7 En design för gångjärn, två olika val WICONA Unisys innebär: Samma produktionssteg, antingen med synliga WICSTAR evo, synliga gångjärn eller dolda gångjärn. Samma tillbehörskomponenter för både 65- och 75 serien. En typ av gångjärn för fönsterbågvikter upp till 160 kg, gångjärn med speciell design för vikter upp till 300 kg. Enkel planering och design med WICONA mjukvara; WICTOP Genius. WICSTAR evo, dolda gångjärn WICLINE 75 evo, Fönsterintegrering WICLINE 75 evo, Dold fönsterbåge (blockfönster) WICLINE 75 evo, Fönsterdörr Dina fördelar: Förenklad logistik och minskad lagerhållning Enkel planering och orderläggning samt möjlighet att justera order fram till produktion Enkelt att ändra storlek eller design genom WICONA Unisys Ökad processpålitlighet och produktionskvalitet tack vare genomgående identiska produktionssteg inom sortimentet 7

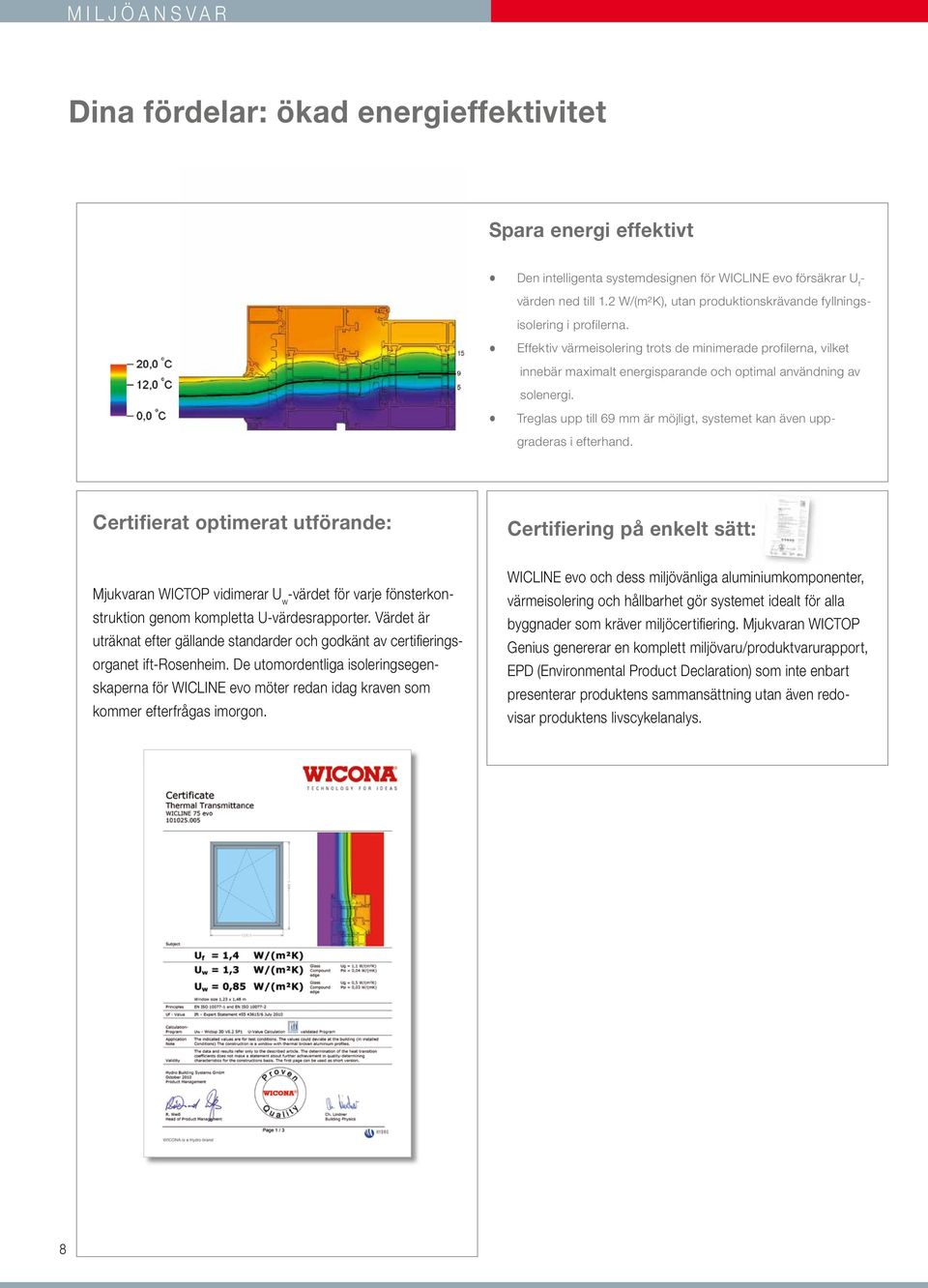

8 M I L J Ö A N S V A R Dina fördelar: ökad energieffektivitet Spara energi effektivt Den intelligenta systemdesignen för WICLINE evo försäkrar U f - värden ned till 1.2 W/(m²K), utan produktionskrävande fyllningsisolering i profilerna. Effektiv värmeisolering trots de minimerade profilerna, vilket innebär maximalt energisparande och optimal användning av solenergi. Treglas upp till 69 mm är möjligt, systemet kan även uppgraderas i efterhand. Certifierat optimerat utförande: Certifiering på enkelt sätt: Mjukvaran WICTOP vidimerar U w -värdet för varje fönsterkonstruktion genom kompletta U-värdesrapporter. Värdet är uträknat efter gällande standarder och godkänt av certifieringsorganet ift-rosenheim. De utomordentliga isoleringsegenskaperna för WICLINE evo möter redan idag kraven som kommer efterfrågas imorgon. WICLINE evo och dess miljövänliga aluminiumkomponenter, värmeisolering och hållbarhet gör systemet idealt för alla byggnader som kräver miljöcertifiering. Mjukvaran WICTOP Genius genererar en komplett miljövaru/produktvarurapport, EPD (Environmental Product Declaration) som inte enbart presenterar produktens sammansättning utan även redovisar produktens livscykelanalys. 8

9 Alumuminiumproduktion med hydro energi Systemutveckling med eco-design Energisparande användning Återvinning Ansvar för miljön under hela livscykeln Hydro siktar inte enbart på hållbarhet av byggnader genom värmeisolering, vi tar även hänsyn till energieffektivitet och skydd av klimatet genom hela livscykeln. Vår filosofi är att hantera naturresurserna omsorgsfullt. Med början vid produktionen av aluminium, där 68 % av energin som används kommer från vattenkraft, till återvinningsprocessen som sker i egen regi. Det här är bara en av anledningarna till att Hydro är ledande i Dow Jones Sustainability Index för femte gången. Dina fördelar: Arkitektens eller byggherrens miljökrav eller mål kan enkelt tillmötesgås Certifierad byggnation förenklas genom EPD (Environmental Product Declaration) för WICONA produkter som genereras med WICTOP Genius mjukvara Bästa hållbarhet: morgondagens standarder nås redan idag, uppgraderingar kan genomföras i efterhand 9

10 M O N T E R I N G Din fördel: modernaste beslagsteknik DPS (DirectPositioningSystem) Ett fönster består av profilsystem och tillbehör. erbjuder exceptionella fördelar: Beslag med synliga eller dolda gångjärn med samma beslagsteknik. DPS (DirectPositioningSystem) står för: - Ingen bearbetning för spanjolettskenor. - Snabbaste installationen av tillbehörskomponenter: placera, fixera, färdigt. - Komponenter kan installeras individuellt. - Prefabricerade komponenter för snabbaste montering och högsta processpålitlighet. - Snäppfixering för beslagsinstallation av tillbehör, förborrning behövs inte. - Valfri option med öppningsbegränsare. Högsta möjliga kvalitet, t.ex. korrosionsskydd klass 4 med Nanosil teknik. Enkel logistikhantering genom miljövänliga, återvinningsbara förpackningar. Hög tätningseffekt, systemtekniken bryter eller påverkar ej tätningen. Optimerad ergonomisk montagevinkel 45º effektiviserar montage. Synliga beslagskomponenter och handtag kan anodiseras i alla kulörer. 10

11 Dina fördelar: Stor tidsbesparing vid beslagsmontage Högre processpålitlighet och minimerad risk för fel Arkitektens önskningar och byggherrens krav uppnås 11

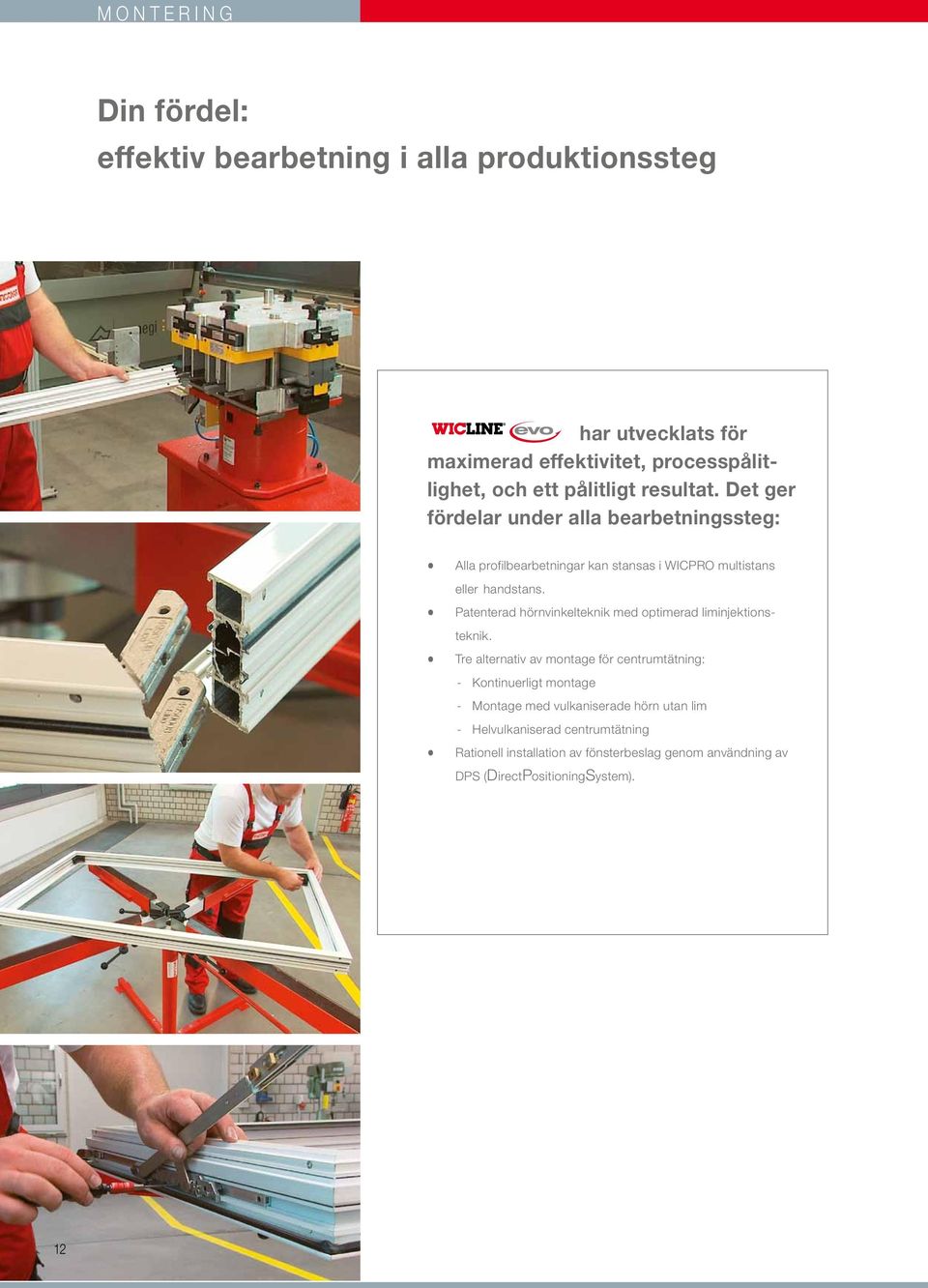

12 M O N T E R I N G Din fördel: effektiv bearbetning i alla produktionssteg har utvecklats för maximerad effektivitet, processpålitlighet, och ett pålitligt resultat. Det ger fördelar under alla bearbetningssteg: Alla profilbearbetningar kan stansas i WICPRO multistans eller handstans. Patenterad hörnvinkelteknik med optimerad liminjektionsteknik. Tre alternativ av montage för centrumtätning: - Kontinuerligt montage - Montage med vulkaniserade hörn utan lim - Helvulkaniserad centrumtätning Rationell installation av fönsterbeslag genom användning av DPS (DirectPositioningSystem). 12

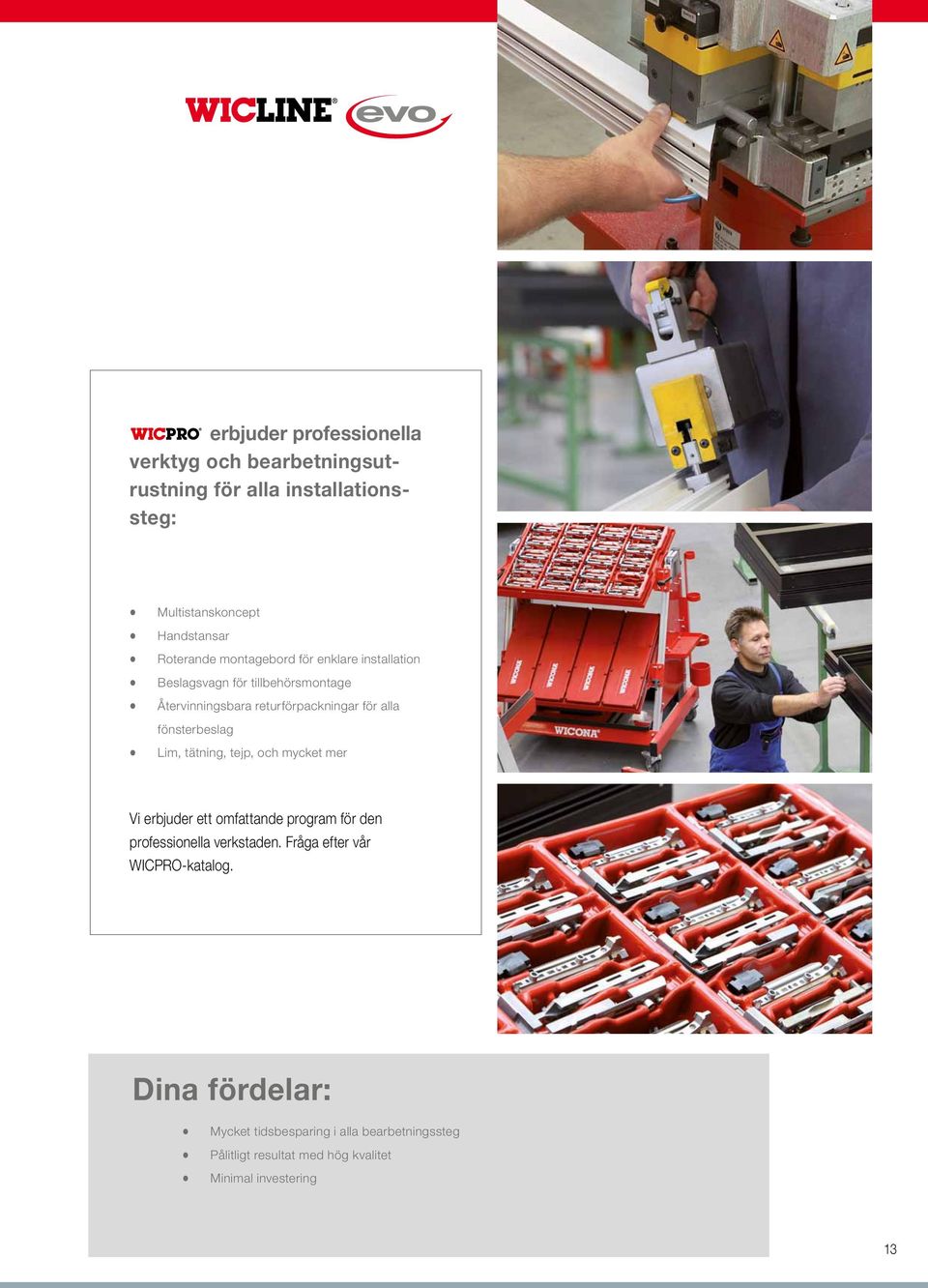

13 erbjuder professionella verktyg och bearbetningsutrustning för alla installationssteg: Multistanskoncept Handstansar Roterande montagebord för enklare installation Beslagsvagn för tillbehörsmontage Återvinningsbara returförpackningar för alla fönsterbeslag Lim, tätning, tejp, och mycket mer Vi erbjuder ett omfattande program för den professionella verkstaden. Fråga efter vår WICPRO-katalog. Dina fördelar: Mycket tidsbesparing i alla bearbetningssteg Pålitligt resultat med hög kvalitet Minimal investering 13

14 F ö n s t e r s e r i e r WICLINE 65 evo Profilteknik - Multikammarsystem med symmetrisk design, kvalitetssäkrat produktionsutförande av profil och isolerstegssammansättning - Patenterad hörnvinkelteknik för högsta hållbarhet - Hörnvinklar med ventilteknik och ensidig liminjektion - Glas och fyllningstjocklek upp till 59 mm Värmeisolering - U f -värden från 1,9 till 1,4 W/(m²K) för WICLINE 65 evo - Genom systemets slimmade design och statik når fönstret låga U w -värden Toppmodern teknologi och ett omfattande profilutbud gör WICLINE 65 evo till ett fönstersystem som möter de flesta krav inom ett brett spektrum av användningsområden. Genom ett minimerat konstruktionsdjup på enbart 65 mm är systemet ett perfekt val när krav på slimmade lösningar är ett designkrav samtidigt som systemet möter höga standarder inom prestandaområden som värmeoch ljudisolering. WICLINE 65 evo gör förhållandet mellan pris, prestanda och utförande mycket tilltalande. Tätningskoncept - En centrumtätning, tre installationsmetoder, alla utan limbaserad sammanfogning: Kontinuerligt montage Montage med vulkaniserade hörn utan lim Helvulkaniserad centrumtätning Beslag - Dolda gångjärnsbeslag och tillbehör i DPS (DirectPositioningSystem) - Synliga gångjärn och tillbehör anodiserade i alla kulörer. Tillåten bågvikt: Sido-/underkantshängda fönster - upp till 160 kg, specialgångjärn upp till 200 kg Sidohängt fönster upp till 300 kg - Dolda gångjärn med integrerad dämpning vid ändläge. Tillåten bågvikt: Sido-/underkantshängda fönster - upp till 160 kg 14 WICLINE 65 evo Tilläggsdesign - Dold fönsterbåge (blockfönster) - Classic design - Fasadkarm för fönsterintegrering i fasad - Inbrottsskyddsklass MK1, MK2, MK3 enl. SS ENV Skottskyddsklass FB4 enl. SS EN1522

15 WICLINE 75 evo Profilteknik - Multikammarsystem med symmetrisk design, kvalitetssäkrat produktionsutförande av profil och isolerstegssammansättning - Multikammarsystem med högre profildjup för ökad värmeisolering - Patenterad hörnvinkelsteknik för högsta hållbarhet - Hörnvinklar med ventilteknik och ensidig liminjektion - Glas och fyllningstjocklek upp till 69 mm Värmeisolering - U f -värden från 1,9 till 1,2 W/(m²K) för WICLINE 75 evo - Tillsammans med modernaste isolerteknik, systemets slimmade design och höga statik nås mycket låga U w -värden för den totala fönsterkonstruktionen Tätningskoncept - En centrumtätning, tre installationsmetoder, alla utan limbaserad sammanfogning: Kontinuerligt montage Montage med vulkaniserade hörn utan lim Helvulkaniserad centrumtätning Med 10 mm mer i profildjup uppnår WICLINE 75 evo högsta värmeisolerings- och statikegenskaperna. Systemet är anpassat för kommande prestandakrav i framtidens byggnadsarkitektur. Genom dess moduluppbyggnad enligt WICONA Unisys konceptet innehåller systemen 65 evo och 75 evo lika struktur och får genom detta otaliga fördelar ur alla aspekter: produktion, montage och arkitektur. Beslag - Dolda gångjärnsbeslag och tillbehör i DPS (DirectPositioningSystem) - Synliga gångjärn och tillbehör anodiserade i alla kulörer. Tillåten bågvikt: Sido-/underkantshängda fönster - upp till 160 kg, specialgångjärn upp till 200 kg Sidohängt fönster - upp till 300 kg - Dolda gångjärn med integrerad dämpning vid ändläge Tillåten bågvikt: Sido-/underkantshängda fönster upp till 160 kg Tilläggsdesign - Dold fönsterbåge (blockfönster) - Classic design - Fasadkarm för fönsterintegrering i fasad - Inbrottsskyddsklass MK1, MK2, MK3 enl. SS ENV Skottskyddsklass FB4 enl. SS EN1522 WICLINE 75 evo 15

16 F ö n s t e r s e r i e r Prövade och testade -serier Det omfattande användningsområdet och det högkvalitativa utförandet på den nya WICLINE evo serien möter efterfrågan på marknaden och merparten av de nya standarderna. Genom att använda enbart två profildjup kan de flesta utmaningar i modern arkitektur lösas på högsta nivå. För alla andra speciella krav erbjuder WICLINE produktsortiment rätt lösning.

17 för speciella krav WICLINE 215 Dubbelglasfönster, se sid 18 WICLINE 125 Kopplade fönster, se sid 19 WICLINE 90SG Helglasfönster, se sid 20 WICTEC 50 Takfönster, se sid 21 WICLINE 65N Oisolerade fönster, se sid 22 Rök- och värmeventilation, se sid 23 17

18 F ö n s t e r s e r i e r TOP-Window WICLINE 215 Hög ljudisolering med öppet fönster? WICONA har hittat en lösning på ett problem som först verkar vara olösligt TOP-Window. Ett dubbelglasfönster med samma struktur och prestanda som en dubbelglasfasad. Den här nya typen av fönster kombinerar sido- och underkantshängda fönsterbågar med en parallellöppnande fönsterbåge. Båda bågarna kan öppnas oberoende av varandra. Ett solskydd integrerat mellan dessa bågar bidrar till ännu högre komfort. Inte bara skapar det ett behagligt klimat i rummet, det reducerar även byggnadens energikonsumtion. - U w -värden från 0,65 W/(m²K) - Upp till 40 gånger större luftventilation, vilket ökar rummets komfort och ger möjlighet för naturlig ventilation - Två fönsterbågar som kan öppnas individuellt, inga restriktioner vid användandet - Integrerat solskydd, skyddat mot smuts och väderpåverkan - I kombination med WICONA E-Tec Drive är nattkylning av byggnaden möjlig - Ökad ljudisolering upp till 57 db, men redan med standardglas och fönster stängda nås höga nivåer; även när yttre och inre fönsterbågarna är öppna nås förbättrad isolering - Dubbelskalskonstruktion bidrar till ett passivt tillvaratagande av solenergi och reducerar genom detta energi för uppvärmning - Hög transparens genom lågt profildjup, detta trots integrerat solskydd, motorstyrning och kontrollsystem - Innerfönstret skyddat från väderpåverkan även när fönstret på utsidan är öppet 18 Beluga Shipping GmbH, Bremen

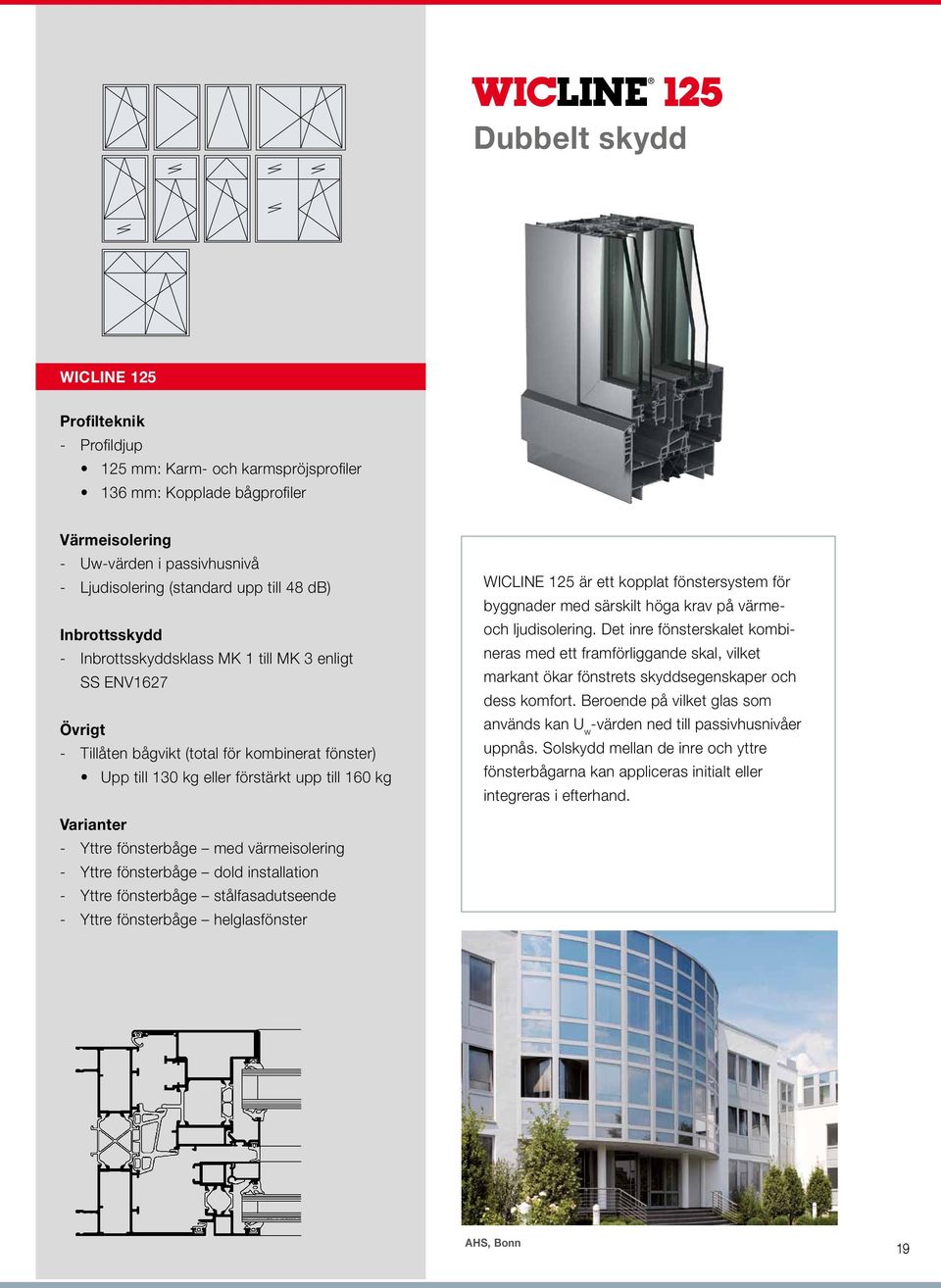

19 Dubbelt skydd WICLINE 125 Profilteknik - Profildjup 125 mm: Karm- och karmspröjsprofiler 136 mm: Kopplade bågprofiler Värmeisolering - Uw-värden i passivhusnivå - Ljudisolering (standard upp till 48 db) Inbrottsskydd - Inbrottsskyddsklass MK 1 till MK 3 enligt SS ENV1627 Övrigt - Tillåten bågvikt (total för kombinerat fönster) Upp till 130 kg eller förstärkt upp till 160 kg WICLINE 125 är ett kopplat fönstersystem för byggnader med särskilt höga krav på värmeoch ljudisolering. Det inre fönsterskalet kombineras med ett framförliggande skal, vilket markant ökar fönstrets skyddsegenskaper och dess komfort. Beroende på vilket glas som används kan U w -värden ned till passivhusnivåer uppnås. Solskydd mellan de inre och yttre fönsterbågarna kan appliceras initialt eller integreras i efterhand. Varianter - Yttre fönsterbåge med värmeisolering - Yttre fönsterbåge dold installation - Yttre fönsterbåge stålfasadutseende - Yttre fönsterbåge helglasfönster AHS, Bonn 19

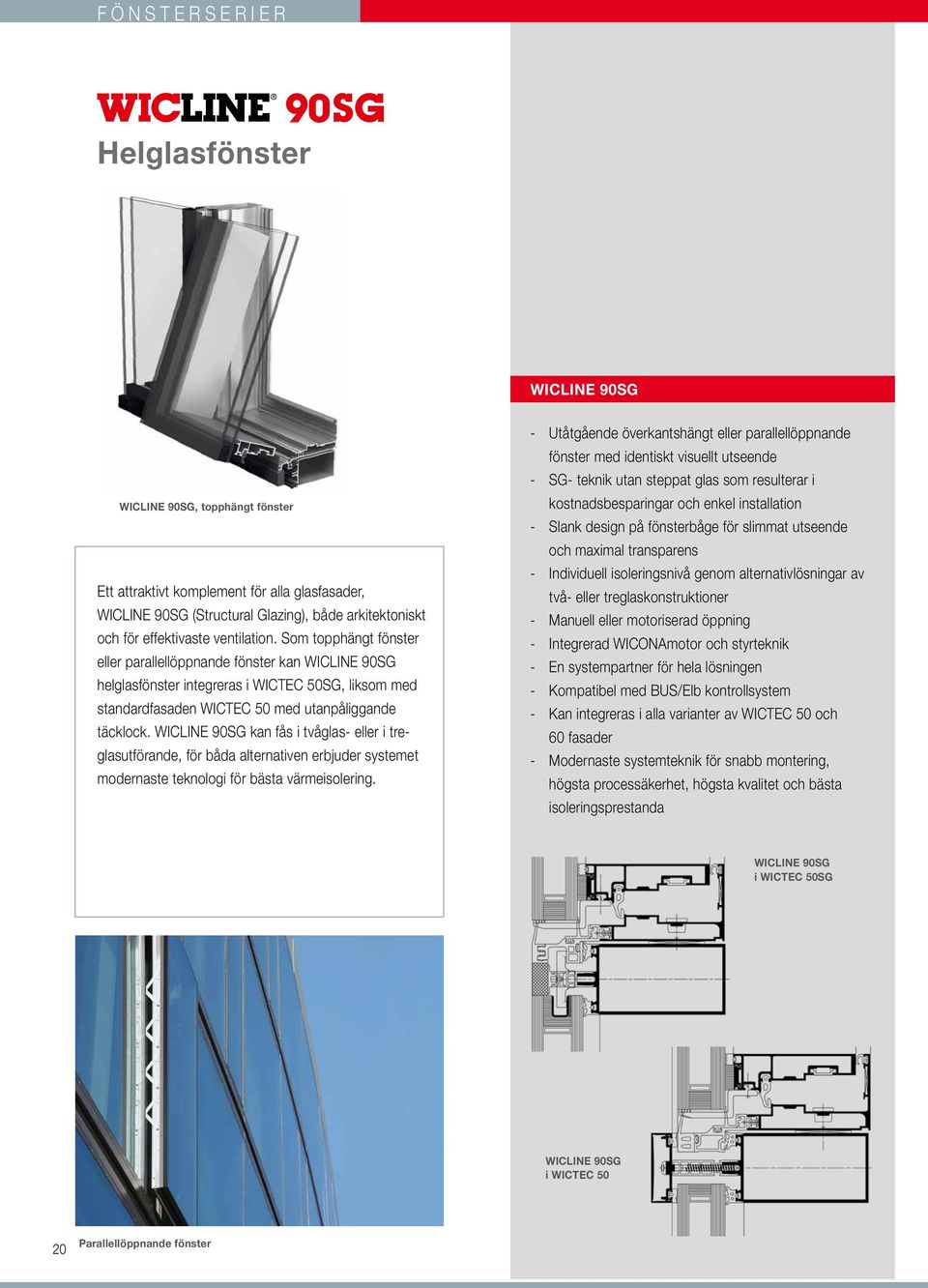

20 F Ö N S T E R S E R I E R Helglasfönster WICLINE 90SG WICLINE 90SG, topphängt fönster Ett attraktivt komplement för alla glasfasader, WICLINE 90SG (Structural Glazing), både arkitektoniskt och för effektivaste ventilation. Som topphängt fönster eller parallellöppnande fönster kan WICLINE 90SG helglasfönster integreras i WICTEC 50SG, liksom med standardfasaden WICTEC 50 med utanpåliggande täcklock. WICLINE 90SG kan fås i tvåglas- eller i treglasutförande, för båda alternativen erbjuder systemet modernaste teknologi för bästa värmeisolering. - Utåtgående överkantshängt eller parallellöppnande fönster med identiskt visuellt utseende - SG- teknik utan steppat glas som resulterar i kostnadsbesparingar och enkel installation - Slank design på fönsterbåge för slimmat utseende och maximal transparens - Individuell isoleringsnivå genom alternativlösningar av två- eller treglaskonstruktioner - Manuell eller motoriserad öppning - Integrerad WICONAmotor och styrteknik - En systempartner för hela lösningen - Kompatibel med BUS/Elb kontrollsystem - Kan integreras i alla varianter av WICTEC 50 och 60 fasader - Modernaste systemteknik för snabb montering, högsta processäkerhet, högsta kvalitet och bästa isoleringsprestanda WICLINE 90SG i WICTEC 50SG WICLINE 90SG i WICTEC Altes Heizhaus, Nürnberg, HAGA Aluminiumbau, Hofheim Parallellöppnande fönster

21 Takfönster WICTEC 50 Profilteknik - Trekammarsystem med kvalitetssäkrat produktionsutförande av profil och isolerstegssammansättning - Stora fönsterdimensioner, upp till bxh 1400 x 1800 mm eller bxh 1800 x 1400 mm Övrigt - Helt dolda, topphängda fönsterband - Manuellt eller motorstyrt utförande - Öppningsvinkel 90º NSHEV - Testad och godkänd för naturlig rök- och värmeventilation Kvalitetskraven för takfönster är på grund av dess utsatta läge speciellt höga. WICTEC 50 Takfönster lever upp till dessa krav och levererar också ett smakfullt utseende med minimal förflyttning av glastaksnivån. Strömlinjeformade profiler, dolda gångjärn och stora fönsterformat erbjuder Dig en omfattande designfrihet. Tack vare fönstrets storlek och öppningsvinkeln på 90º är WICTEC 50 Takfönster också idealiskt som naturlig rök- och värmeventilation. WICTEC 50 Takfönster 21

22 F Ö N S T E R S E R I E R Oisolerade fönster WICLINE 65N Profilteknik - Oisolerade profiler Profilens konstruktionsdjup - 65 mm: Karm- och karmspröjsprofil - 76 mm: Fönsterbågsprofiler WICLINE 65N är idealiskt för användning i fabrikshallar med öppen planlösning, interiörer, lagerlokaler och andra industribyggnader där värmeisolering inte är nödvändig. WICLINE 65N är också idealiskt som fönster för rökventilation. Beslag - Synliga och dolda gångjärn Altes Heizhaus, Nürnberg, HAGA Aluminiumbau, Hofheim WICLINE 65N

23 WIC_NRWG_06_2008_D_esco_grau.indd 1 R :34:03 Uhr NSHEV TAluminium E C H N O L Oin G der Y F Architektur O R I D E A S WICLINE Ventilation - Omfattande produktsortiment och systemvariation erbjuder alltid en lämplig produktlösning - För fasader och glastak - Inåtgående eller utåtgående - Testat och godkänt som en komplett produkt - Väldigt bra luftflödesdata på grund av fönstrets stora öppningsvinklar - Typer av öppning: Underkantshängt fönster, inåtgående eller utåtgående Sidohängt fönster, inåtgående eller utåtgående Överkantshängt fönster, utåtgående Horisontella pivåfönster Vertikala pivåfönster Takfönster, utåtgående WICLINE 65/77 Natural Natürlicher smoke Rauch- and und heat Wärmeabzug exhaust ventilators NSHEV NRWG EN Syftet med Naturlig rökventilation och värmeventilation (NSHEV, Natural Smoke and Heat Extraction Ventilation) är att avleda heta rökgaser som uppstår vid brand samt att säkerställa ett rökfritt lager utmed golv och längs med utrymningsvägar. Grundligt testade lösningar från WICONA erbjuder säkerhet både för byggkonsulter och byggentreprenörer, samt säkerställer kostnadsfördelar för fastighetsägaren. För att underlätta uppfyllandet av lagstadgade krav erbjuder vi Dig ett omfattande paket bestående av information, dokumentation och personlig rådgivning: Omfattande planeringsinstruktioner för NSHEV- delar, i enlighet med SS EN , är del av en broschyr speciellt designad för att användas av fasadentreprenörer. Vid intresse berättar vi gärna mer! 1 NSHEV, Brittiska Ambassaden, Berlin 23

24 Hydro Building Systems Box 3127 SE Växjö Telefon Vi reserverar oss för eventuella tryckfel och ändringar
