1 Rapport från Skadegruppen Bjarne Öberg, SCA Ortviken Ordförande Skadegruppen Värme- och Kraftkonferensen, Stockholm den 16 november

2 Föredraget i korthet Vad är Skadegruppen? Inrapporterade skador Skadegruppens hemsida Skadegruppens framtid 2

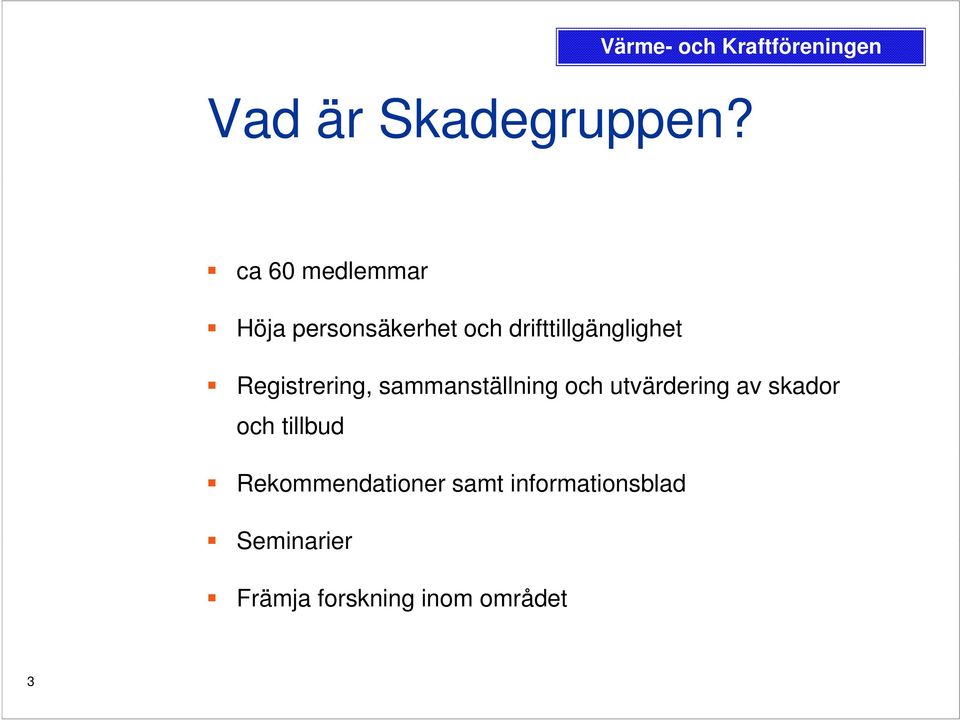

3 Vad är Skadegruppen? ca 60 medlemmar Höja personsäkerhet och drifttillgänglighet Registrering, sammanställning och utvärdering av skador och tillbud Rekommendationer samt informationsblad Seminarier Främja forskning inom området 3

4 Skadegruppen styrelse Skadegruppens styrelse 2011 Energibolag, industri, kontrollorgan, arbetsmiljöverket Omvärldsanalys l Stort kunnande Rekommendationer Ordförande Bjarne Öberg Sekreterare Jenny P. Lindberg Ledamöter Björn Lindberg Göran Eidensten Jan Storesund Jozef Kowalkowski Lars Hammar Mikael Palmgren Sven Hamrén Ulf Larsson Staffan Stymne SCA Ortviken ÅF Arbetsmiljöverket Fortum Värme Inspecta Technology Stora Enso Publication Paper Lunds Energi E.ON Värme Sverige Tüv Nord Sweden Force Technology Norrenergi 4

5 Inrapporterade skador 2011 Norrenergi, Solna Tubläckage konvektionsdel, P3 (oljepanna) Stora Enso, Hylte Tubskada sidovägg, P3 (oljepanna) Stora Enso, Hylte Tubläcka cyklon, P4 (CFB, bio, slam) Vattenfall, Idbäcken Tubbrott bärtub P3 (RT-flis) Stora Enso, Hylte Tubläcka konvektion, P2 (barkpanna) Falu Energi & Vatten Skadad ångdom KVV2 (bio, RT) Falu Energi & Vatten Brand bränsletransportör (bio) Stora Enso, Hylte Tubläcka ekonomiser, P4 (CFB, bio, slam) E.ON Värme, Händelöverket Slaggsilokollaps Stora Enso, Hylte Tubskada sidovägg, P3 (oljepanna) 5

6 Norrenergi Läckage konvektionsdel Solnaverket, P3 - oljepanna Värme- och Kraftföreningen Plugg från första reparationen Läckande sotblåsare har förorsakat yttre korrosion på konvektionsdelen under sotblåsaren. Dessa kapas och pluggas. De okylda kvarlämnade tuberna böjs av materialutvidgningen och skadar kylda tuber via sammanlänkande plattjärn 6 Gamla tuber från första reparation (ej borttaget) Plattjärn

7 Vattenfall Tubbrott i bärtub Idbäckens KVV, P3 - FB, RT-flis Värme- och Kraftföreningen Bärtuben bar synliga skador från ångsotapparat Sprängsotning pågick när tuben fläktes upp varför en eldstadslucka stod öppen Stort ask- och ångmoln fyllde pannhuset, som tur var kom ingen till skada 7

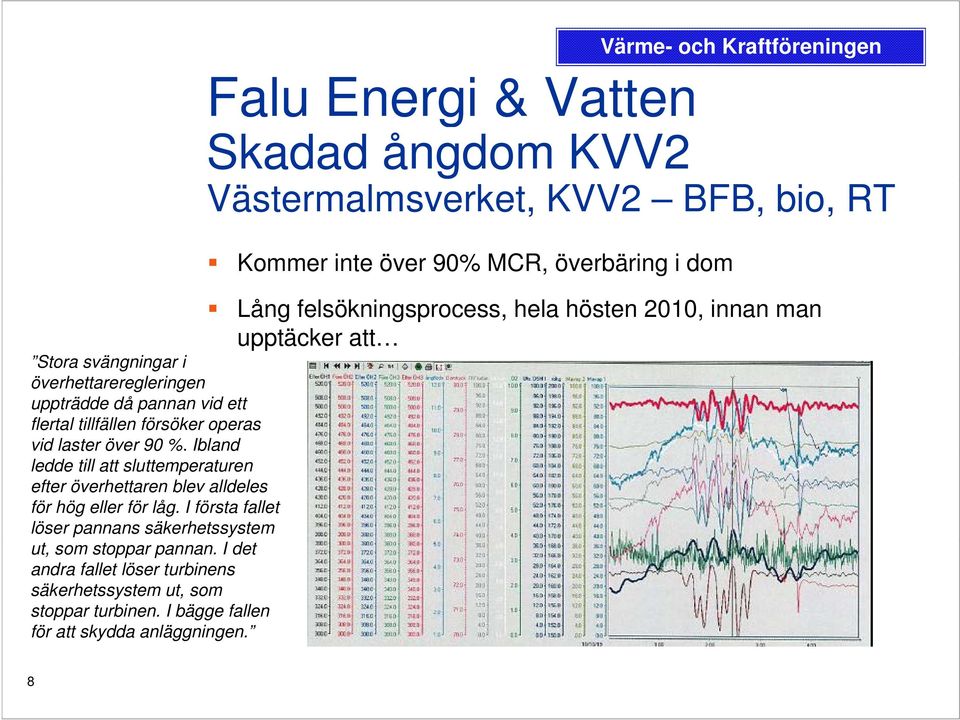

8 Stora svängningar i överhettareregleringen uppträdde då pannan vid ett flertal tillfällen försöker operas vid laster över 90 %. Ibland ledde till att sluttemperaturen efter överhettaren blev alldeles för hög eller för låg. I första fallet löser pannans säkerhetssystem ut, som stoppar pannan. I det andra fallet löser turbinens säkerhetssystem ut, som stoppar turbinen. I bägge fallen för att skydda anläggningen. Falu Energi & Vatten Skadad ångdom KVV2 Kommer inte över 90% MCR, överbäring i dom Värme- och Kraftföreningen Västermalmsverket, KVV2 BFB, bio, RT Lång felsökningsprocess, hela hösten 2010, innan man upptäcker att 8

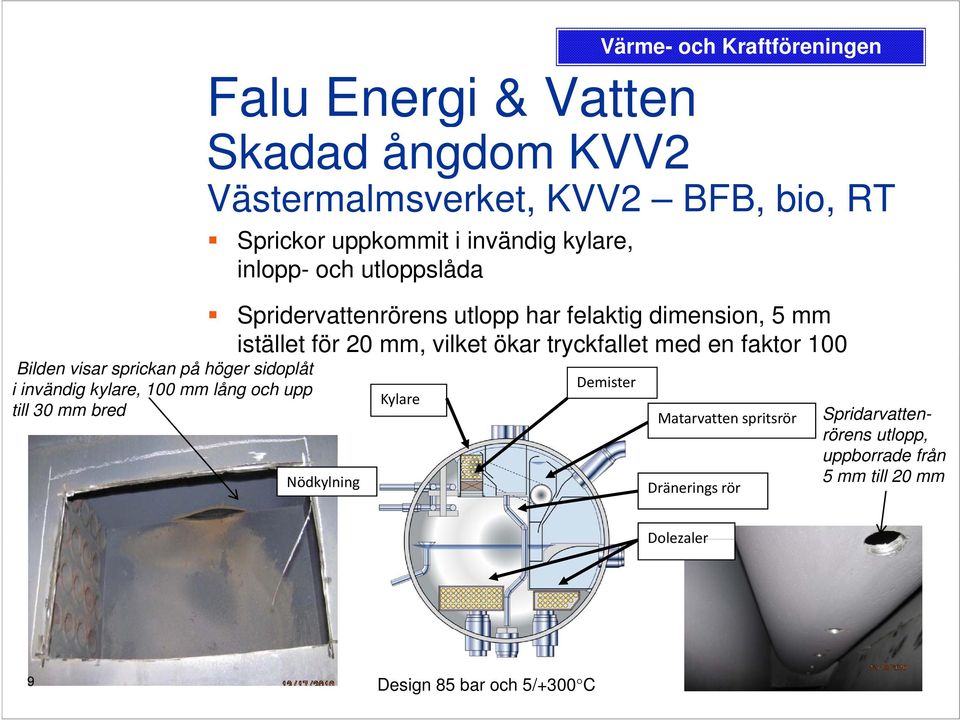

9 Bilden visar sprickan på höger sidoplåt i invändig kylare, 100 mm lång och upp till 30 mm bred Falu Energi & Vatten Skadad ångdom KVV2 Sprickor uppkommit i invändig kylare, inlopp- och utloppslåda Värme- och Kraftföreningen Västermalmsverket, KVV2 BFB, bio, RT Spridervattenrörens utlopp har felaktig dimension, 5 mm istället för 20 mm, vilket ökar tryckfallet med en faktor 100 Nödkylning Kylare Demister Matarvatten spritsrör Dränerings rör Spridarvattenrörens utlopp, uppborrade från 5 mm till 20 mm Dolezaler 9 Design 85 bar och 5/+300 C

10 Skadegruppen ger rekommendationer Skadegruppens styrelse studerar och analyserar samtliga inkomna skadeanmälningar I Infobladen rapporteras om utvalda skadehändelser som medlemmarna kan dra nytta av. Skadegruppen ger rekommendationer för dessa specifika fall. 10

11 Sökning i Skadebanken Skador samlas i en databas Databasen innehåller ca 70 anläggningar ca 155 skador detaljerad information om ovanstående 11

12 Inrapporterade skador 2000: 23 st 2001: 12 st 2002: 7st 2003: 8 st 2004: 15 st 2005: 20 st 2006: 12 st 2007: 14 st 2008: 9 st 2009: 13 st 2010: 9 st 2011: 10 st (t.o.m. nov) 12

13 SUMMERING Fortsätt att rapportera in skador Använd databasen för erfarenhetsutbyte! För mer info se Nästa evenemang: Skadegruppens Temadag, 17 november Panndagarna 2012, februari i Örnsköldsvik 13

14 Välkomna på Panndagarna 2012 i Örnsköldsvik 14
