1 Manual No: M0032 Issue No: 1 Date: ANVÄNDARMANUAL GLORY GFS 100/120 SEDELRÄKNARE Säkerhetsinstruktioner 2 Säkerhet före man använder maskinen 2 Namn och funktioner framsida 3 Namn och funktioner baksida 4 Manöver panel 5 Beskrivning av LED dioder 6 Sid Sida 1 av 9

2 Sida 2 av 9

3 Namn och fuktioner framsida Hopper Lägg sedlarna på sedelhoppern för att räkna. Justerbart sidostöd Justerbara sidostöd för sedelbuntar. Ställ in fore räkning. Manöverpanel Anv nds f r inst llningar och olika r kningsl ge. Display Panel Värde, summa, meddelande visas här. Sedelfack Alla räknade sedlar hamnar här. Utsorteringsfack Alla utsorterade sedlar läggs här. Sida 3 av 9

4 Namn och fuktioner baksida Justerbart tryck på sedlar vid inmatning Justerbar skruv för att få rätt tryck på sedlar vid inmatning för mjukare räkning! OBS, inställt från leverans. Optionell ingång för externt tangentbord Används för att koppla till externt tangent bord. Interface ingång Används för att koppla GFS till en skrivare. Strömbrytare Stänger AV/PÅ strömmen till GFS.. USB ingång Används till att koppla en PC för service av tekniker. Nätsladd ingång Anv nds f r att koppla in maskinen mot en n tsladd.. Sida 4 av 9

5 Manöverpanel Manöver panel Display Manöver panel Tangentbeskrivning Bekräftar räknat värde samt används vid ändring av set up val. Startar och stoppar räkning. Avslutar även användar inställningar. Tryck på för att komma åt användar inställningar, när endast en valuta finns. Används även för att välja valuta som visas på displayen. När flera valutor finns. + _ Åtkomst till användarinställningar (när fler valutor används). Byter läge när val ska göras vid inställningar. Markören flyttar sig. Tryck för att visa andra inställningar/val på displayen. *Med shift intryckt ändras valen till höger i displayen. Används för att radera räknat värde, summering och meddelande Tryck för att manuellt stänga AV/PÅ ljud/dammlucka nertill när maskinen räknar. Sida 5 av 9

6 Beskrivning av LED dioder LEFT ADD REJECT ADD RIGHT LED FÄRG LED TILLSTÅND MASKINENS BEFINNANDE NOTE LEFT,RIGHT BLÅ UPPLYSNING VÄNSTER ELLER HÖGER SIDA ANVÄNDS. BLÅ ANSLUTEN MED ÖVRE ENHET. ADD GRÖN UPPLYSNING ADDERINGSFUNKTION ÄR AKTIV. REJECT ORANG E (SAKTA) ÄR I ENERGISPARLÄGE. (LCD ÄR AV) ORANG E SEDLAR I UTSORTERINGS FACKET. ORANG E UPPLYSNING UTSORTERINGS FACK FULLT. LCD VISAR KONTROLLERA UTSORTERINGSFACK" GRÖN SEKVENTIELL UTSORTERING. (dubbla, skeva sedlar, fel LCD VISAR KOLLA SEDELFACK" inställning VIT UPPTÄCKT SUSPEKTA SEDLAR. LCD VISAR SUSPEKT" Sida 6 av 9

Beskrivning av olika räkningsfuktioner Denna produkt kan användas till att räkna sedlar I olika lägen. Nedan finns beskrivning av varje enskilt läge. Räknar blandade sedlar i olika valörer.

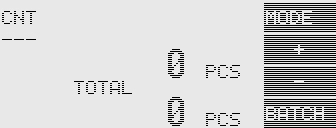

7 Beskrivning av olika räkningsfuktioner Denna produkt kan användas till att räkna sedlar I olika lägen. Nedan finns beskrivning av varje enskilt läge. Räknar blandade sedlar i olika valörer. Blandade sedlar räknas I olika valörer. MIX MODE Blandade sedlar räknas. (räknar sedlar och stannar när en olik valör kommer.) MIX2 MODE (mix sort) Räknar endast en valör i taget. (Lägg på blandade sedlar, den första sedeln GFS laser in osrteras och räknas ner till räknings facket. Resterande sedlar utsorteras.) D.D. MODE Räknar enbart antal sedlar. (Räknar ej värdet.) CNT MODE (räknar) Tryck F1knapp för att välja vilket räkne läge ni önskar MIX, D.D. and CNT. Exempel* vid MIX MODE, tryck F1knapp. Display visar D.D i vänster övre hörn tryck F1 igen, då visar displayen CNT.. Sida 7 av 9

8 Error kod Panel 1 Panel 2 Anledning 00XX 10XX 30XX 40XX 01XX 11XX 41XX Sedlar kvar Luckan öppen Sedlar kvar Luckan öppen 12XX Sedlar kvar Luckan öppen Sedlar kvar Luckan öppen 14XX 15XX 16XX 19XX 93XX 96XX Internt Internt Sida 8 av 9

9 Error kod Panel 1 Panel 2 Anledning 46XX 81XX 82XX 84XX 88XX 17XX 18XX 47XX Räknings Blockering Räknings Blockering 09XX 49XX Motor Motor För mer information se bifogade kompletta manual från producenten annars ring gärna så hjälper vi Er! Sida 9 av 9
