1 INSTALLATION AV ETERMINAL FOLLOWPRINT eterminal FollowPrint Denna manual innehåller teknisk dokumentation om hur man installerar och konfigurerar eterminal FollowPrint för Gespage version 6.x.x 7.x.x

2 Innehåll INSTALLATION AV ETERMINAL FOLLOWPRINT... 2 Inledning... 2 Vad är FollowPrint?... 2 Olika hårdvara... 2 LICENS FÖR ETERMINAL... 4 Aktivera Gespage moduler... 4 Installera licens för eterminal... 5 KORTLÄSARPROFILER... 7 Skapa en kortläsarprofil... 7 INKOPPLING... 8 CMI... 8 Generell konfiguration för FollowPrint eterminal... 9 Lägg till en eterminal FollowPrint FollowPrint utan grafisktgränssnitt Lägg till grafiskt gränssnitt i skrivar/mfp displayen KONVERTERARE FÖR KORTLÄSARPROFILER Inbyggda konverterare för kortläsarprofiler FELSÖKNING Om inte utskriften frigörs Om CMI boxen inte verkar fungera LJUDSIGNALER FRÅN CMI Användare OK Okänd användare Terminalen är inte knuten till en skrivare Okänt fel CMI skapar sig själv automatiskt i Gespage CMI startar upp och mottar styrparametrar Ingen utskrift, inga jobb funna att skriva ut på angiven skrivare DOKUMENTHISTORIK Page 1 Copyright Electronic Purse Sweden AB

3 INSTALLATION AV ETERMINAL FOLLOWPRINT I N L E D N I N G Denna manual förutsätter grundutbildning i Gespage 6-7, samt grundläggande kunskaper inom nätverks- och utskriftshantering. V A D Ä R F O L L O W P R I N T? FollowPrint i sin enklaste form utan extern hårdvara fungerar i de flesta skrivare eller MFP med webbläsare. Vill man använda sig av kortläsare för autentisering måste man ha en nätverksbox samt en kortläsare. O L I K A H Å R D V A R A Kortläsare TCM2 TCM2 kortläsaren har dubbla antenner i sig och klarar således både 125kHz samt 13.56Mhz frekvenserna. De flesta beröringsfria kort och taggar sänder på någon av dessa frekvenser. TCM2 kan även kopplas in med USB eller seriellt interface. TCM3 TCM3 kortläsaren finns i två varianter antingen för 125kHz eller 13.56Mhz, till skillnad från TCM2 så har TCM3 endast en antenn i sig till förmån att den är mycket mindre i storlek och därmed lite mer lättsam att placera på skrivare eller MFP. Page 2 Copyright Electronic Purse Sweden AB

4 CMI CMI står för Cartadis Multifunction Interface, vilket innebär att den hanterar flera olika typer av inkopplingar samt att den har en egen inbyggd två portars nätverksswitch. Nätverksswitchen används för att kunna nyttja befintligt nätverksuttag från skrivare eller MFP. CMI kräver egen IP-adress, som antingen kan vara fast eller via DHCP. Funktioner hos CMI boxen: SSL kryptering Ljudsignaler för olika händelser Automatisk inrapportering Enklare konfiguration Stöd för flera typer av kortläsare 1: CMI BOX Page 3 Copyright Electronic Purse Sweden AB

5 LICENS FÖR ETERMINAL A K T I V E R A G E S P A G E M O D U L E R Som standard är vissa moduler dolda i Gespage där bland FollowPrint eterminalen, för att aktivera och visa denna måste man lägga till en parameter i Gespage register. Logga in i admin gränssnittet och klicka på Server. Klicka på menyn Support -> Registret(Expertläge för parametrar). Skrolla ner till botten av sidan och fyll i formuläret Lägg till ny parameter. FUNKTION BESKRIVNING NAMN Skriv geps_all VÄRDE Skriv 1 Klicka på knappen Lägg till för att spara parametern. Page 4 Copyright Electronic Purse Sweden AB

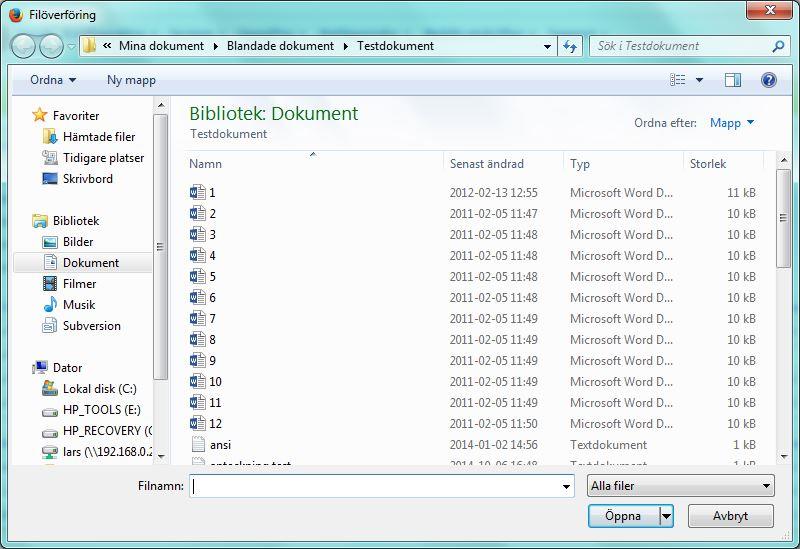

6 I N S T A L L E R A L I C E N S F Ö R E T E R M I N A L För att kunna nyttja eterminaler krävs att man har licens samt att den är installerad i Gespage, detta gäller även för Webshop, Gespage mobile och IPDM. För att installera en licens logga in i Gespage administrationsgränssnitt och klicka på länken Server. Klicka på Support och sedan på Licens. På webbsidan som visas klicka på knappen Bläddra. I filutforskaren som öppnas leta fram den licensfil som du har erhållit för eterminalen/eterminalerna och klicka på knappen Öppna. Page 5 Copyright Electronic Purse Sweden AB

7 Klicka på knappen OK för att installera licensen. Har licensen installerats korrekt så bör du nu se dina eterminaler i listan på webbsidan. Page 6 Copyright Electronic Purse Sweden AB

8 KORTLÄSARPROFILER Kortläsarprofiler i Gespage används för att manipulera det som läses av från ett kort/tagg. I Gespage v.7 så finns det stöd för en rad olika konverteringar/krypteringar som gör det möjligt att i vissa fall kunna använda samma kort/tagg som man har till t ex. passersystem etc. De olika konverteringarna hittas på sidan 14. S K A P A E N K O R T L Ä S A R P R O F I L För att skapa en kortläsarprofil logga in i Gespage administrationsgränssnitt och klicka på länken Skrivare & terminaler. Klicka på länken Kortläsarprofiler och välj Lägg till profil. Fyll i formuläret som visas nedan, skall du använda någon av de olika konverteringarna på sidan 46, skriv endast in namnet på önskad konvertering. Klicka på knappen OK för att spara. Kortläsarprofilen aktiverar man genom att välja den under konfigurationen av eterminal i Gespage. Page 7 Copyright Electronic Purse Sweden AB

9 INKOPPLING C M I CMI konfigureras genom en konfigurationsfil CMI.CFG som sparas ner på ett USB minne. Konfigurationsfilen skall se ut enligt följande: PulsesFilter=20 EndCycleTimeout=4 Prix_1=1 Prix_2=1 Prix_3=2 Prix_4=2 SSLCertif=C:\CERTIF.CER MDPIPServer= MDPPort=7180 PortPrintServer=7180 Use_SSL=0 AfterPulseTimeout=1 AutoEjection=120 PrintServer=1 IPPrintServer= NetAddress= NetMask= Use_DHCP=0 PrixC_1=1 PrixC_2=1 PrixC_3=2 PrixC_4=2 PrixC_5=0 PrixC_6=0 Prix_5=0 Prix_6=0 NetGateway= PrixC_7=0 Prix_7=0 Interface=0 Decimal=0 Lang=0 WSPath=/gespage/rs Page 8 Copyright Electronic Purse Sweden AB

10 NAMN VÄRDE BESKRIVNING NetAddress IP-adress ex CMI boxens IP-adress. NetMask IP-adress ex CMI boxens nätmask. NetGateway IP-adress ex CMI boxens gateway. Use_DHCP 0 eller 1 Används DHCP, sätt värde till 1. IPPrintServer IP-adress ex IP-adress eller DNS till Gespage. G E N E R E L L K O N F I G U R A T I O N F Ö R F O L L O W P R I N T E T E R M I N A L Logga in i Gespage admin gränssnitt och klicka på Skrivare & terminaler. Klicka på menyn Terminaler -> Allmän konfiguration -> eterminal konfiguration -> FollowPrint. Page 9 Copyright Electronic Purse Sweden AB

11 Sätt de generella inställningarna du önskar för eterminal FollowPrint. FUNKTION AUTENTISERING MED TANGENTBORD KNYTNING AV KORT-ID TILL KONTO TIME OUT KNYTA KORT(SEK) MINSTA TILLÅTNA SALDO FÖR INLOGGNING TILLÅT NEGATIVT SALDO I GUI MAX ANTAL UTSKRIFTER I GUI SPRÅK I TERMINALER BESKRIVNING Välj det alternativ som önskas i listan. Ska användaren kunna knyta kort själva eller skall en administratör göra det. Sätt en time out för knyta kort anges i sekunder. Ange ett minsta saldo för att kunna logga in på maskinen. Ska det vara tillåtet med negativa saldon. Ange ett max antal utskrifter som visas i displayen om man använder det grafiska gränssnittet för eterminal FollowPrint. Ange det språk som skall visas i eterminalen. Klicka på OK knappen för att spara konfigurationen. Page 10 Copyright Electronic Purse Sweden AB

12 L Ä G G T I L L E N E T E R M I N A L F O L L O W P R I N T Klicka på menyn Terminaler -> Lägg till terminal -> Lägg till eterminal -> FollowPrint. Fyll i fälten för att skapa eterminal FollowPrint i Gespage. FUNKTION BESKRIVNING NAMN Beskrivande text för att urskilja flera FollowPrint terminaler. Page 11 Copyright Electronic Purse Sweden AB

13 MFP ADRESS FRIGÖR UTSKRIFT MANUELLT FRIGÖRINGSSÄTT ANSLUT CMI IP-ADRESS SERIENUMMER KORTLÄSARE KORTLÄSARPROFIL IP-adressen till skrivaren som terminalen skall kopplas till. Sätts till Manuellt(FollowPrint/säker utskrift). Sätts till Frigör alla utskrifter automatiskt efter autentisering. Kryssas i för att ansluta en CMI box Ange CMI boxens IP-adress(kan lämnas tomt). Ange det serienummer som CMI boxen har, du hittar serienumret på en etikett på undersidan av CMI boxen. Välj lämplig kortläsartyp. Välj en redan skapad kortläsarprofil om så önskas. Klicka på knappen OK för att spara parametrarna. Efter att du klickat på OK knappen kommer en dialogruta upp om där du får välja vilken skrivare som terminalen skall kopplas till. Välj skrivare i dropplisten och klicka sedan på OK knappen för att spara konfigurationen. Är Tvinga anslutning ikryssad så kommer Gespage att ta bort eventuell tidigare terminal som är kopplad till skrivaren och lägga till den nyligen skapade terminalen. Page 12 Copyright Electronic Purse Sweden AB

14 F O L L O W P R I N T U T A N G R A F I S K T G R Ä N S S N I T T 1. Skapa eller redigera en CMI.CFG fil. 2. Placera filen i rooten på ett USB minne. 3. Se till att CMI boxen är avstängd, skall inte ha strömkabeln ansluten. 4. Placera USB minnet i USB porten på CMI boxen. 5. Anslut nätverkskabel i CMI boxen. 6. Anslut strömkabel till CMI boxen. 7. Vänta 10-20sekunder. 8. Du skall höra följande pipsekvenser: a. Tre korta och snabba pip. b. Ett långt pip. c. Två korta pip. L Ä G G T I L L G R A F I S K T G R Ä N S S N I T T I S K R I V A R / M F P D I S P L A Y E N För att få grafiskt gränssnitt i displayen på skrivaren/mfp krävs att den har stöd för inbäddad webbläsare. Logga in i skrivarens/mfp webbgränssnitt och lägg in följande adress under webbläsarinställningarna för startsida: OBS! Glöm inte att lägga till kommunikationsport :7180, för att det skall fungera är det viktigt med Stora och små bokstäver. Page 13 Copyright Electronic Purse Sweden AB

15 KONVERTERARE FÖR KORTLÄSARPROFILER I N B Y G G D A K O N V E R T E R A R E F Ö R K O R T L Ä S A R P R O F I L E R Från och med Gespage så finns det en rad olika konverteringar av kortnummer. Kortläsarprofiler vid användning av magnetkort: Auto format magnetic: Extraherar kortnummer från multispår. Magnetic Trac 2: Extraherar bara spår två nummer. Kortläsarprofiler för vanligt förekommande omvandlingar: TCMx: Standard TCM hantering, dvs. hex nummer. Invertera kortnumret, används istället för att göra det i firmwaren i kortläsaren. TCMx hex2dec: omvandlar kortnumret till något mer läsbart i decimalformat. TCMx dec2hex: som ovan fast tvärtom. TCMx inverterar kortnumret och genererar ett decimal nummer. TCMx som ovan fast tvärtom. Kortläsarprofiler för krypteringstekniker: TCMx dec_bin_em4x_m1 TCMx dec_hex_em4x_m1 TCMx dec_hex_em4x_m2 TCMx dec_bin_em4x_m1@inverted TCMx dec_hex_em4x_m1@inverted TCMx dec_hex_em4x_m2@inverted TCMx Bewator 8 TCMx Bewator TCMx SOFOS em4x TCMx SOFOS Page 14 Copyright Electronic Purse Sweden AB

16 FELSÖKNING O M I N T E U T S K R I F T E N F R I G Ö R S Kontrollera att FollowMe terminalen är rätt uppsatt. Kontrollera att FollowMe flödet är aktiverat under kompatibilitet. Kontrollera användarens saldo. O M C M I B O X E N I N T E V E R K A R F U N G E R A Kontrollera ljudsekvenserna enligt nedan. Om den gula LED lampan blinkar saknas DHCP kontakt. Undersök Glassfishloggen för att se eventuella felmeddelanden. Page 15 Copyright Electronic Purse Sweden AB

17 LJUDSIGNALER FRÅN CMI A N V Ä N D A R E OK Ett mellanlångt pip(400 millisekunder). O K Ä N D A N V Ä N D A R E Tre mellanlånga pip(varje pip är 500 millisekunder). T E R M I N A L E N Ä R I N T E K N U T E N T I L L E N S K R I V A RE Fyra långa pip(varje pip 1000 millisekunder). O K Ä N T F E L Fem mellanlånga pip(varje pip 500 millisekunder). C M I S K A P A R S I G S J Ä L V A U T O M A T I S K T I G E S P A G E Ett långt pip(2000 millisekunder). C M I S T A R T A R U P P O C H M O T T A R S T Y R P A R A M E T R A R Tre korta pip(varje pip 50 millisekunder). I N G E N U T S K R I F T, I N G A J O B B F U N N A A T T S K R I V A U T P Å A N G I V E N S K R I V A R E Fyra korta pip(varje pip 100 millisekunder). Page 16 Copyright Electronic Purse Sweden AB

18 DOKUMENTHISTORIK F Ö R F A T T A R E Skapad av: Lars-Göran Karlsson (LGK) Tillägg av: Version Datum March 22, 2016 Status: Stabil Version Date Description Author /10/14 Ny manual för Gespage 6< LGK /03/22 Uppdaterad LGK Page 17 Copyright Electronic Purse Sweden AB
