Figurbilaga till UV Mitt, dokumentation av fältarbetsfasen 2005:15

Transkript

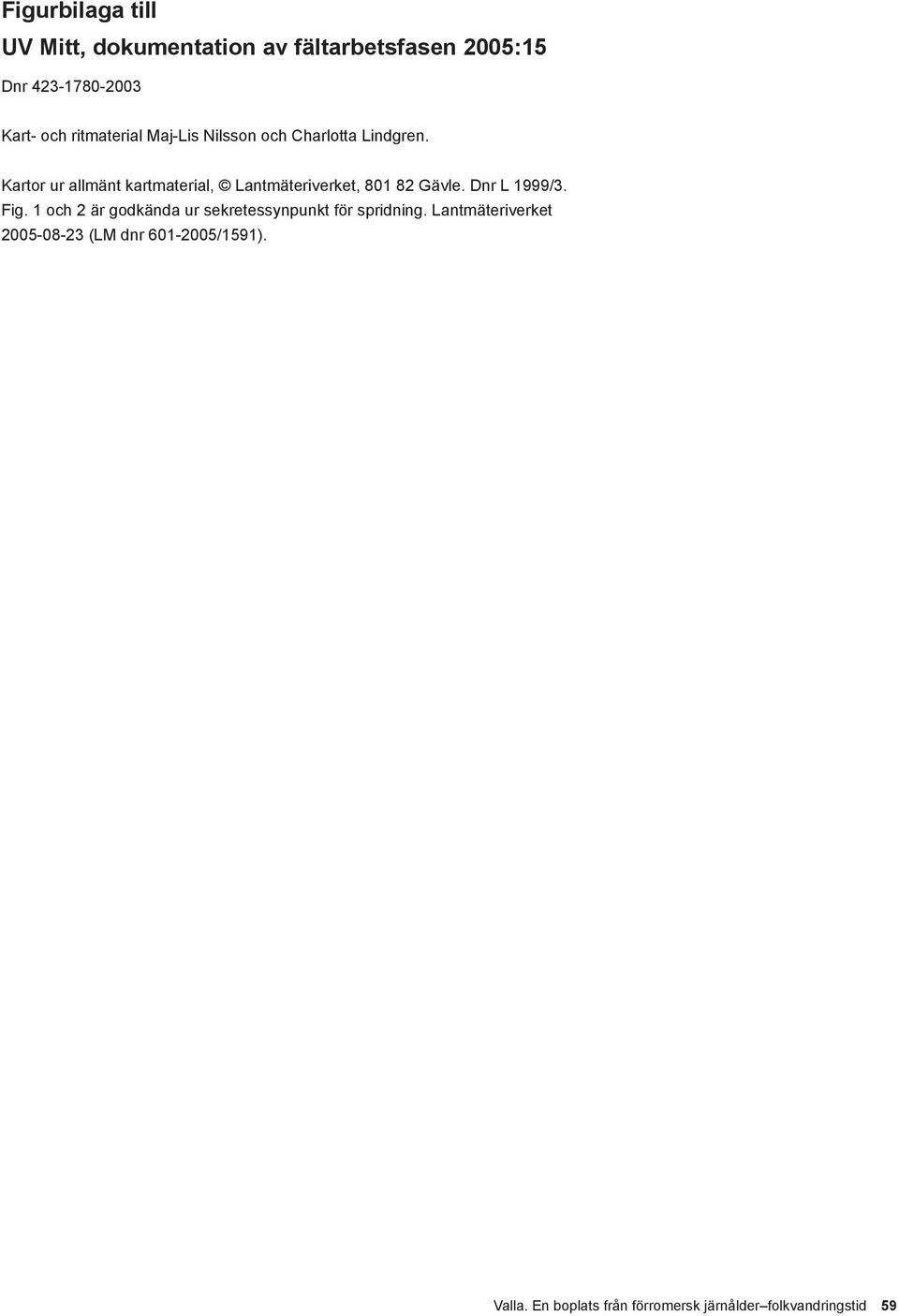

1 Figurbilaga till UV Mitt, dokumentation av fältarbetsfasen 2005:15 Dnr Kart- och ritmaterial Maj-Lis Nilsson och Charlotta Lindgren. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/3. Fig. 1 och 2 är godkända ur sekretessynpunkt för spridning. Lantmäteriverket (LM dnr /1591). Valla. En boplats från förromersk järnålder folkvandringstid 59

2 RAÄ 228 RAÄ 131 RAÄ 126 RAÄ 225 RAÄ 385 RAÄ 66 RAÄ 313 RAÄ 415 RAÄ 455 RAÄ 57 RAÄ 421 RAÄ 87: 1 & 2 RAÄ 87:3 RAÄ 271 RAÄ 91 RAÄ 456 RAÄ 71 RAÄ 409 RAÄ 411 RAÄ 414 RAÄ 253 RAÄ 420 Fig. 1. Utsnitt ur Topografiska kartans blad 10I NO, 10I NV, 11I SV och 11I SO Stockholm. De fornlämningar som varit föremål för särskild arkeologisk undersökning längs med Norrortsleden är markerade. Skala 1: Norrortsleden RAÄ 411

3 RAÄ 52 RAÄ 60 RAÄ 54 RAÄ 388 RAÄ 411 RAÄ 415 RAÄ 313:2 RAÄ 69 RAÄ 157 RAÄ 200:1&2 RAÄ 85 RAÄ 313:1&3 RAÄ 199 RAÄ 88 RAÄ 314:1&2 Fig. 2. Utsnitt ur Fastighetskartans blad 10I 9f Täby. Undersökt fornlämning är rödmarkerad och övriga lämningar som nämns i texten är blåmarkerade. Skala 1: Valla. En boplats från förromersk järnålder folkvandringstid 61

4 Fig. 3. Vallaboplatsen före undersökning. Foto: Ann-Lili Nielsen U4014_ Norrortsleden RAÄ 411

5 Fig. 4. Ägodelningskarta från 1719 över Valla med undersökningsområdet markerat. Skala 1: Valla. En boplats från förromersk järnålder folkvandringstid 63

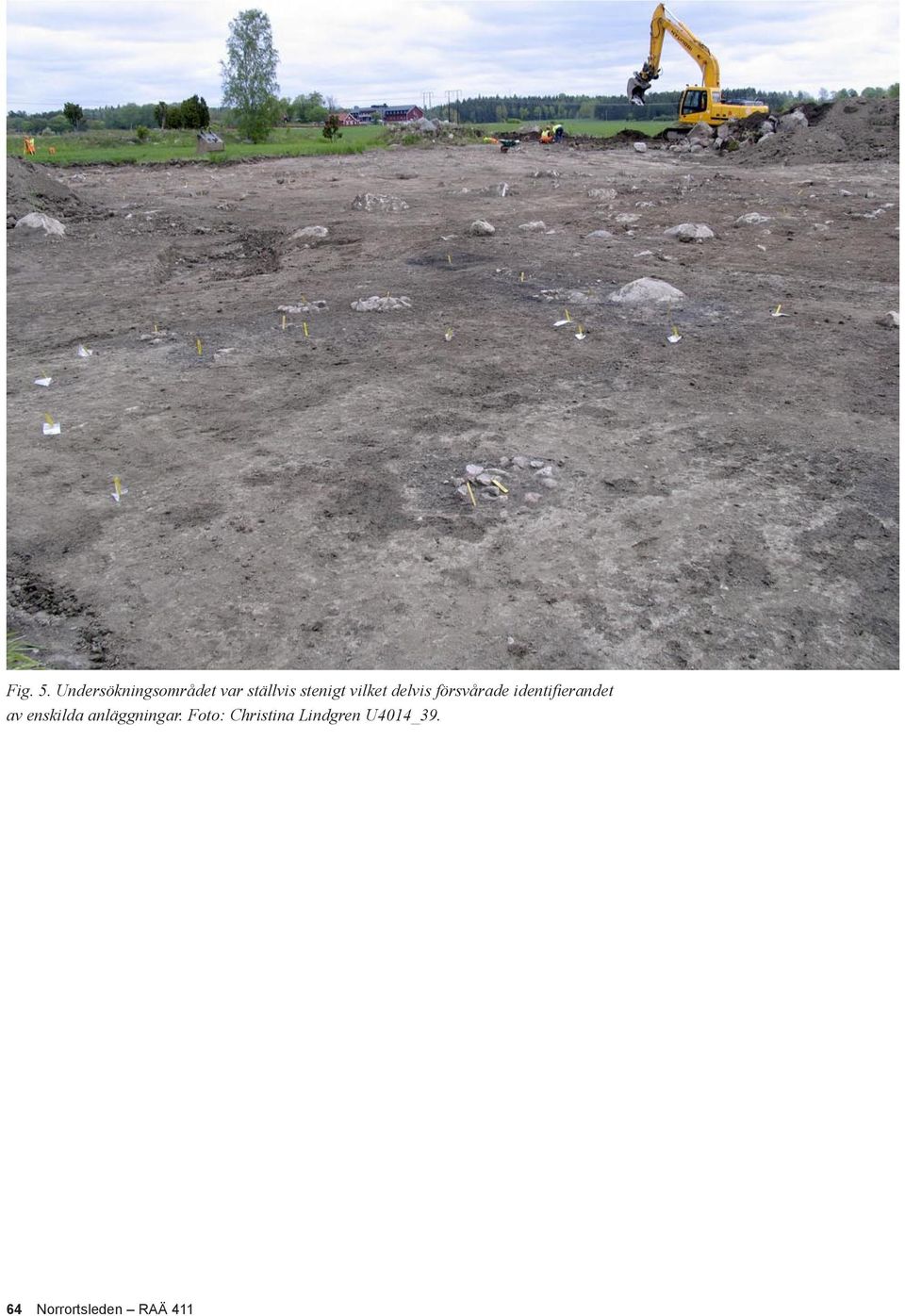

6 Fig. 5. Undersökningsområdet var ställvis stenigt vilket delvis försvårade identifierandet av enskilda anläggningar. Foto: Christina Lindgren U4014_ Norrortsleden RAÄ 411

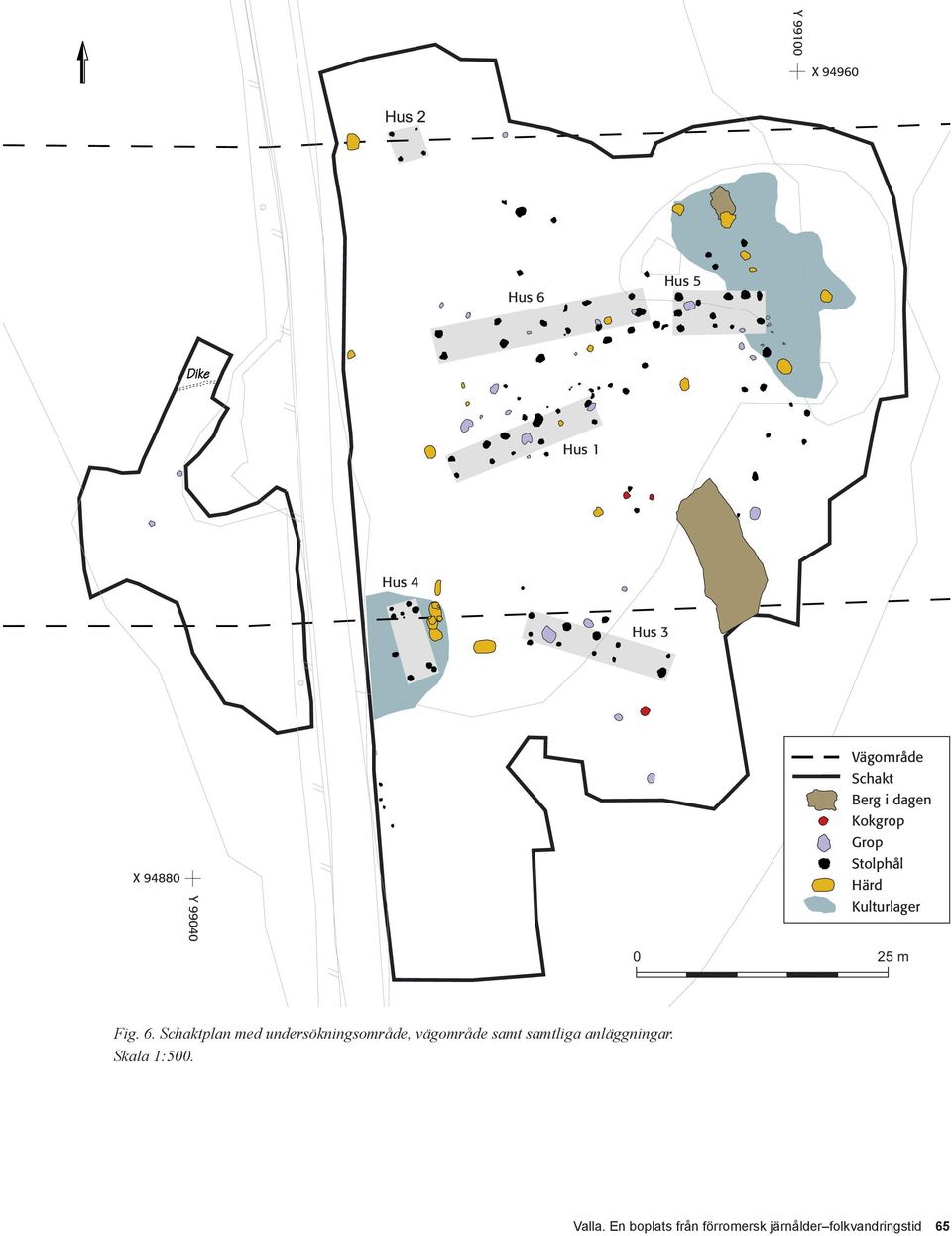

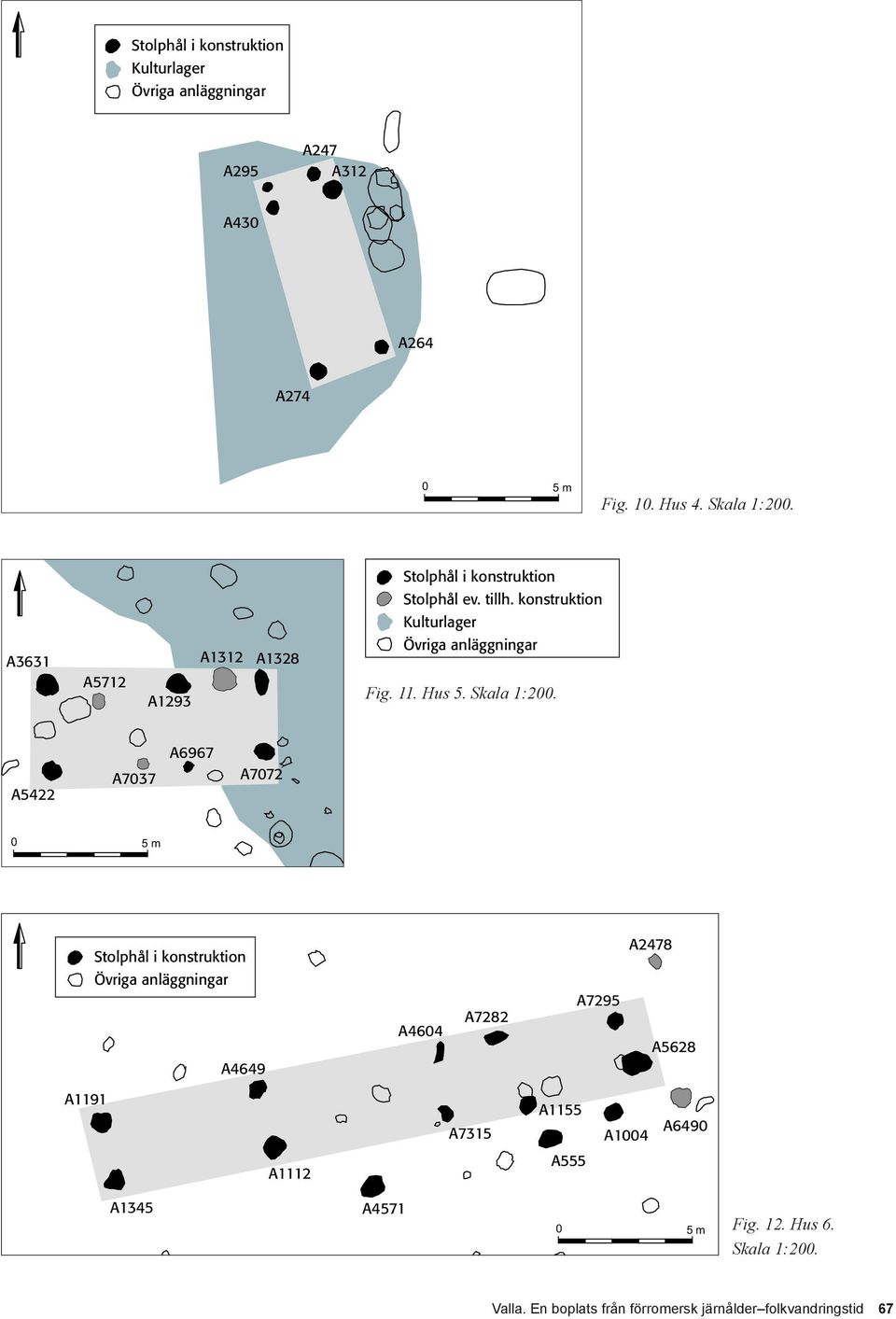

7 Y X Hus 6 Hus 5 Dike Hus 1 Hus 4 Hus 3 X Y Vägområde Schakt Berg i dagen Kokgrop Grop Stolphål Härd Kulturlager 0 25 m Fig. 6. Schaktplan med undersökningsområde, vägområde samt samtliga anläggningar. Skala 1:500. Valla. En boplats från förromersk järnålder folkvandringstid 65

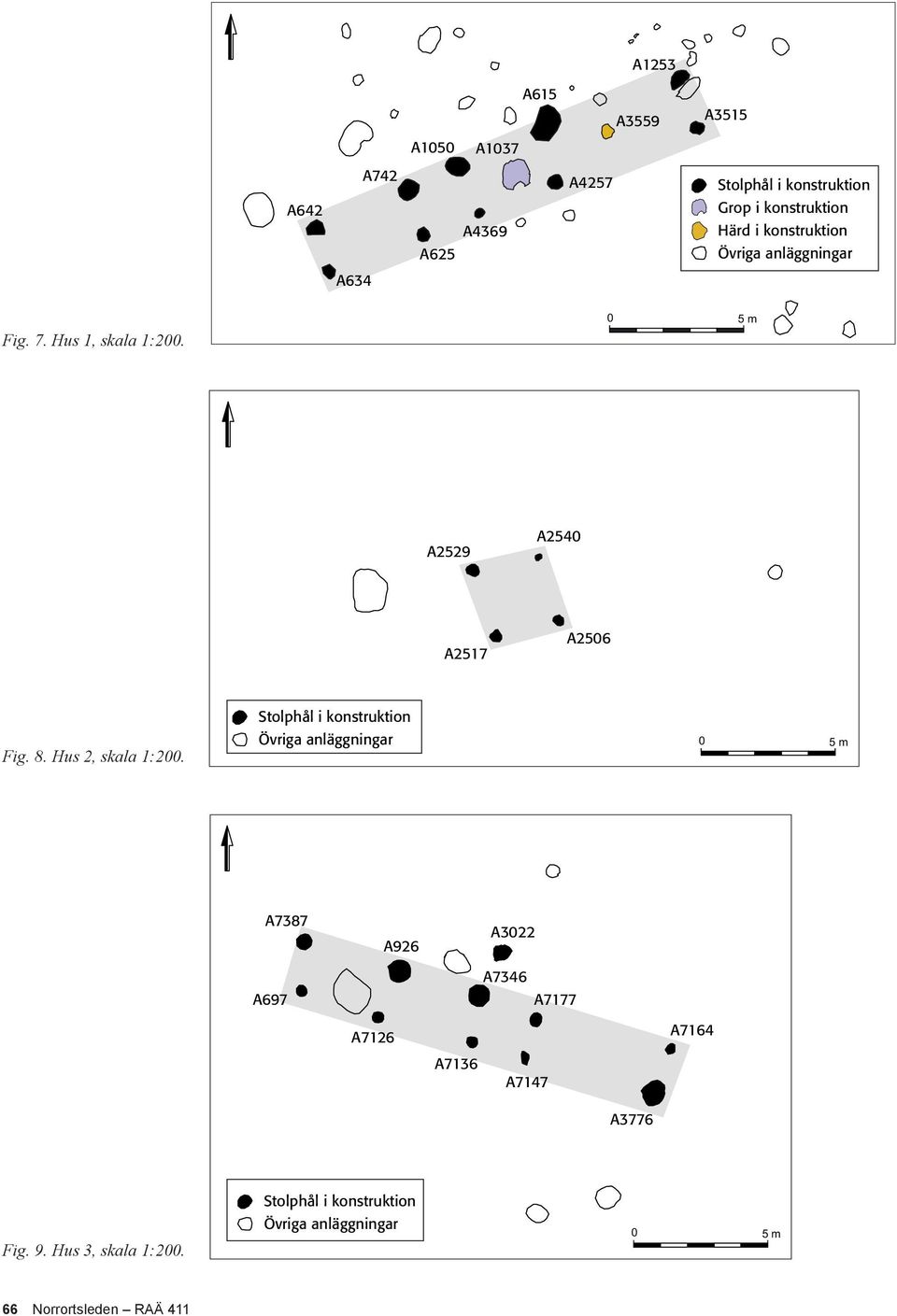

8 A1253 A615 A3559 A3515 A1050 A1037 A642 A742 A4369 A625 A4257 Stolphål i konstruktion Grop i konstruktion Härd i konstruktion Övriga anläggningar A634 Fig. 7. Hus 1, skala 1: m A2529 A2540 A2517 A2506 Fig. 8. Hus 2, skala 1:200. Stolphål i konstruktion Övriga anläggningar 0 5 m A7387 A697 A926 A3022 A7346 A7177 A7126 A7164 A7136 A7147 A3776 Fig. 9. Hus 3, skala 1:200. Stolphål i konstruktion Övriga anläggningar 0 5 m 66 Norrortsleden RAÄ 411

9 Stolphål i konstruktion Kulturlager Övriga anläggningar A295 A247 A312 A430 A264 A m Fig. 10. Hus 4. Skala 1:200. Stolphål i konstruktion Stolphål ev. tillh. konstruktion Kulturlager A3631 A5712 A1293 A1312 A1328 Övriga anläggningar Fig. 11. Hus 5. Skala 1:200. A6967 A5422 A7037 A m Stolphål i konstruktion Övriga anläggningar A4649 A4604 A7282 A7295 A2478 A5628 A1191 A7315 A1155 A1004 A6490 A1112 A555 A1345 A m Fig. 12. Hus 6. Skala 1:200. Valla. En boplats från förromersk järnålder folkvandringstid 67

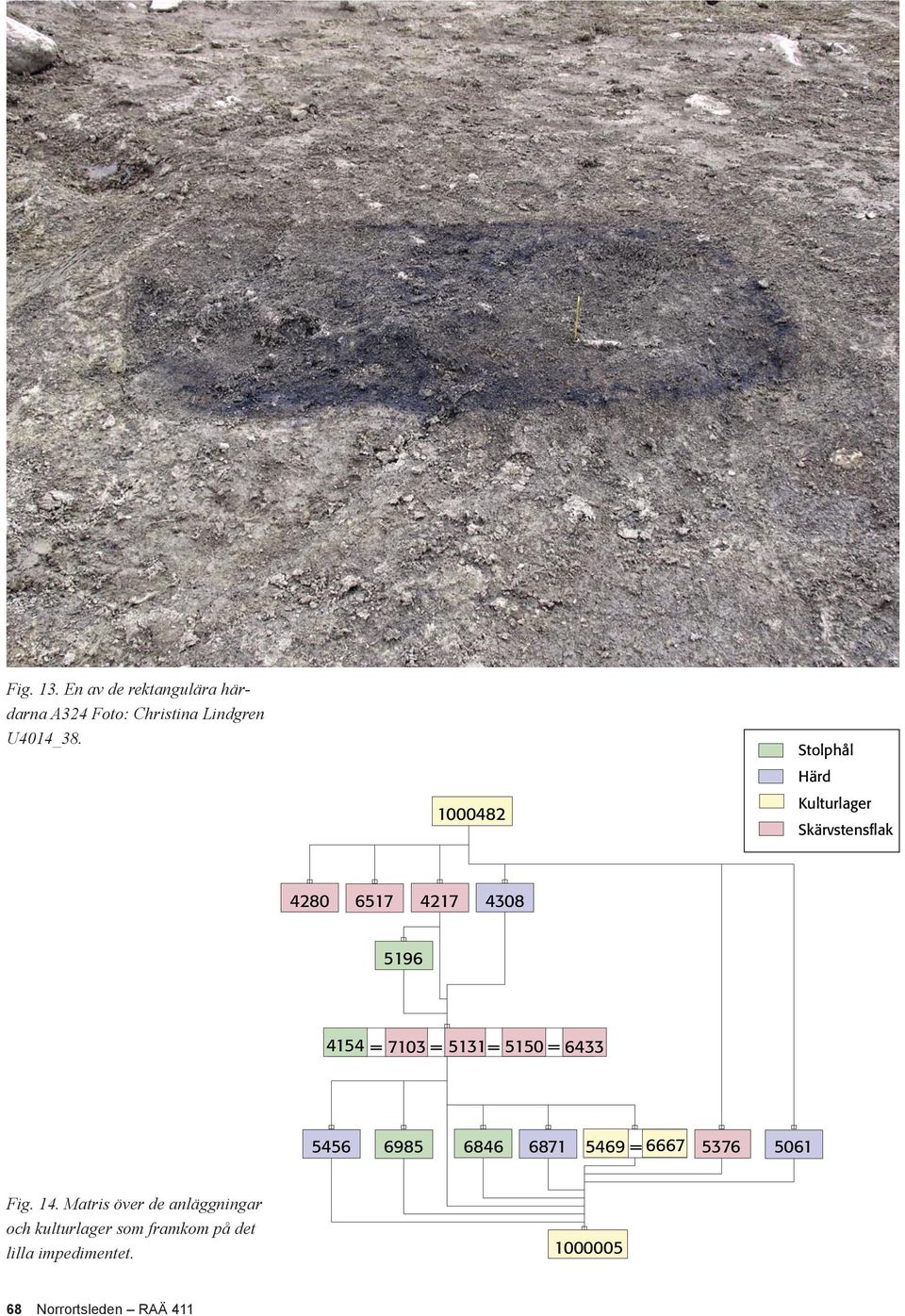

10 Fig. 13. En av de rektangulära härdarna A324 Foto: Christina Lindgren U4014_ Stolphål Härd Kulturlager Skärvstensflak = 7103 = 5131 = 5150 = = Fig. 14. Matris över de anläggningar och kulturlager som framkom på det lilla impedimentet Norrortsleden RAÄ 411

11 Fig. 15. Det lilla impedimentet med flera skärvstenskoncentrationer och kulturlager ansamlade kring några markfasta block. Foto: Helena Günther U4014_102. Fig. 16, nedan. 14 C-dateringarna från Valla omfattar perioden från förromersk järnålder till folkvandringstid. Atmospheric data from Stuiver et al. (1998); OxCal v3.9 Bronk Ramsey (2003); cub r:4 sd:12 prob usp[chron] Grn ±40 BP Grn ±30 BP Ua ±45 BP Ua ±40 BP Ua ±40 BP Ua ±40 BP Grn ±30 BP Grn ±20 BP Grn ±20 BP Ua ±35 BP Ua ±45 BP Grn ±15 BP 1000 Cal BC Cal BC/Cal AD 1000 Cal AD 2000 Cal AD Calibrated date Valla. En boplats från förromersk järnålder folkvandringstid 69

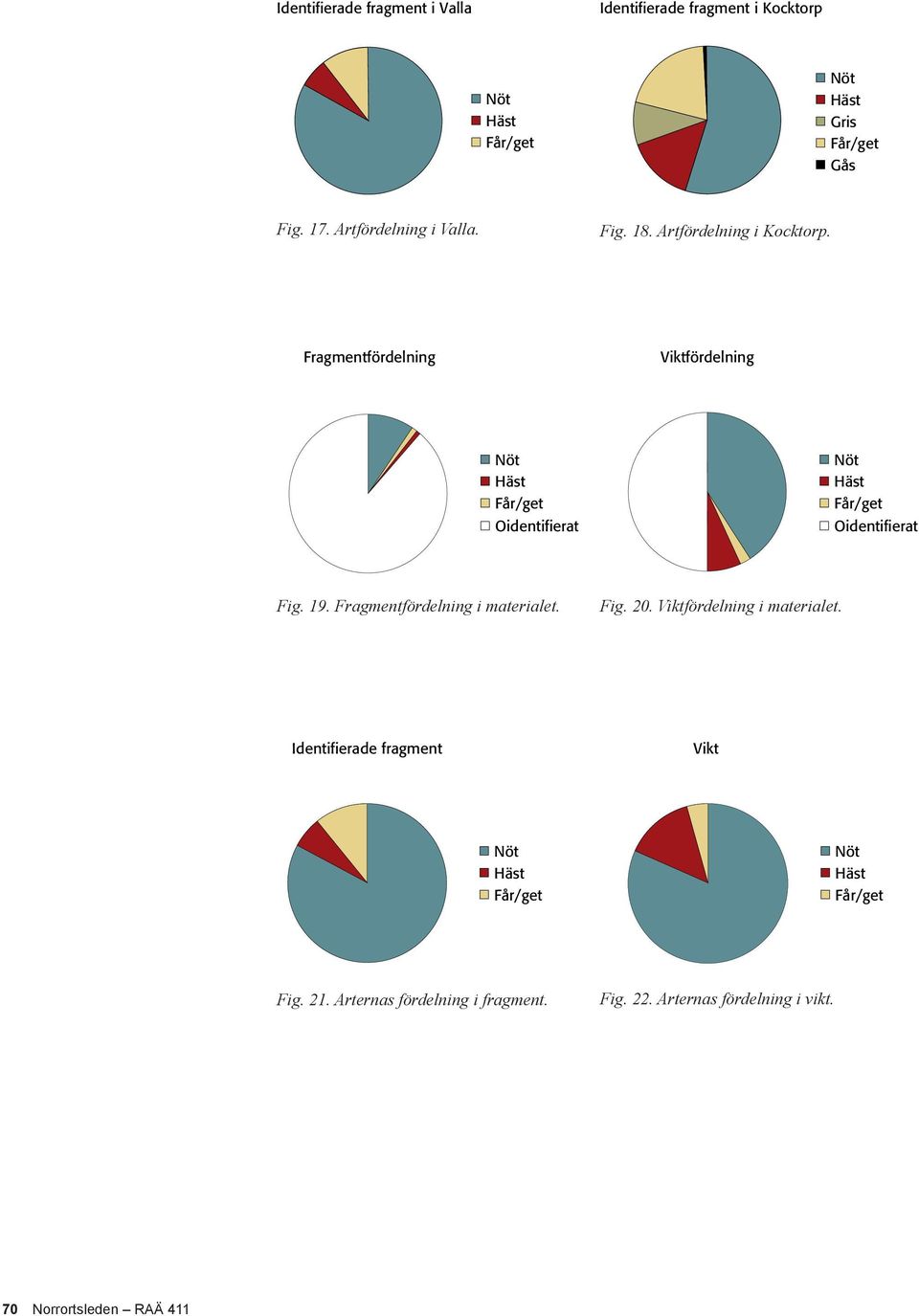

12 Identifierade fragment i Valla Identifierade fragment i Kocktorp Nöt Häst Får/get Nöt Häst Gris Får/get Gås Fig. 17. Artfördelning i Valla. Fig. 18. Artfördelning i Kocktorp. Fragmentfördelning Viktfördelning Nöt Häst Får/get Oidentifierat Nöt Häst Får/get Oidentifierat Fig. 19. Fragmentfördelning i materialet. Fig. 20. Viktfördelning i materialet. Identifierade fragment Vikt Nöt Häst Får/get Nöt Häst Får/get Fig. 21. Arternas fördelning i fragment. Fig. 22. Arternas fördelning i vikt. 70 Norrortsleden RAÄ 411

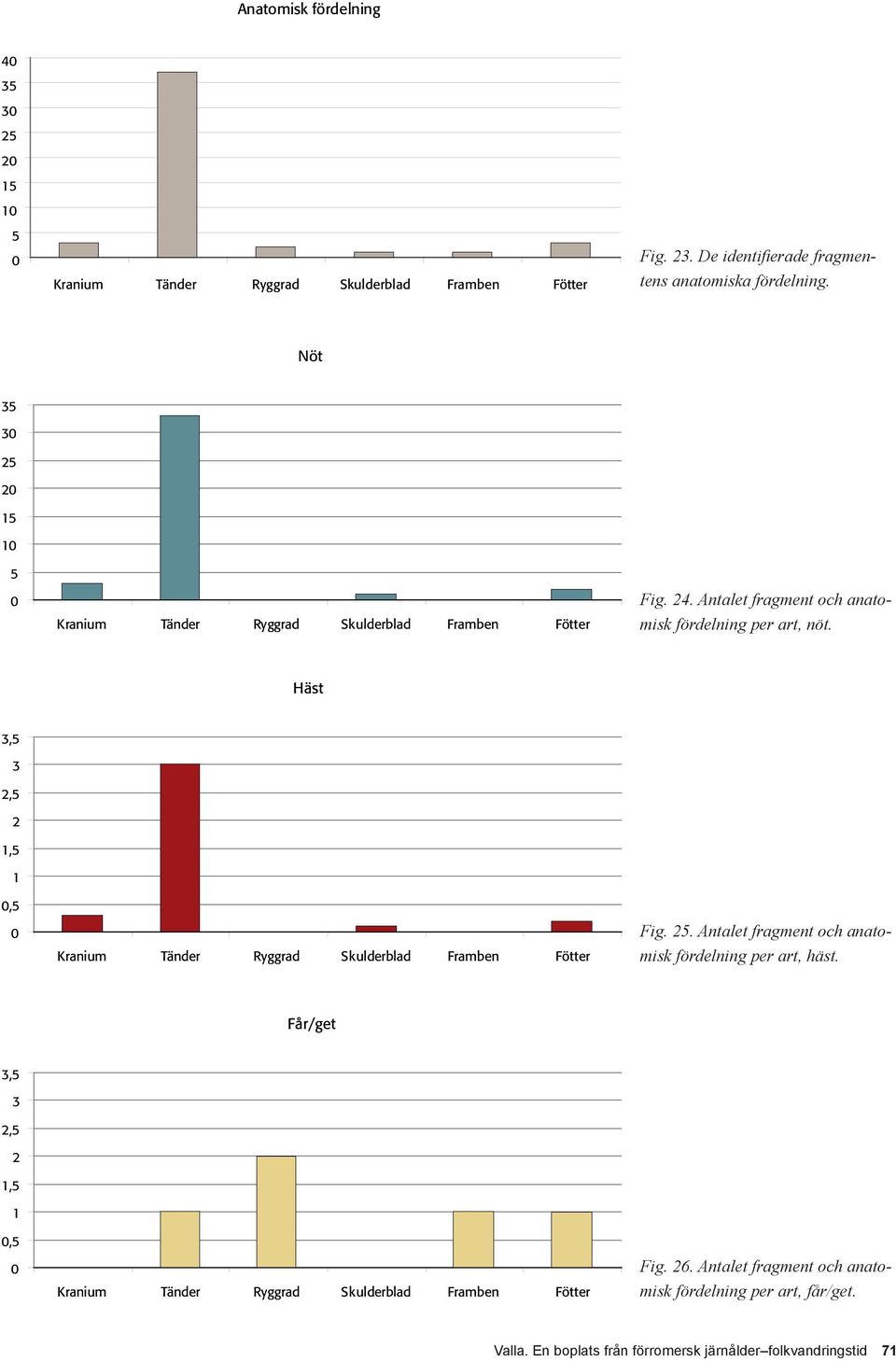

13 Anatomisk fördelning Kranium Tänder Ryggrad Skulderblad Framben Fötter Fig. 23. De identifierade fragmentens anatomiska fördelning. Nöt Kranium Tänder Ryggrad Skulderblad Framben Fötter Fig. 24. Antalet fragment och anatomisk fördelning per art, nöt. Häst 3,5 3 2,5 2 1,5 1 0,5 0 Kranium Tänder Ryggrad Skulderblad Framben Fötter Fig. 25. Antalet fragment och anatomisk fördelning per art, häst. Får/get 3,5 3 2,5 2 1,5 1 0,5 0 Kranium Tänder Ryggrad Skulderblad Framben Fötter Fig. 26. Antalet fragment och anatomisk fördelning per art, får/get. Valla. En boplats från förromersk järnålder folkvandringstid 71
