1 Bronsåldershärdar i Malmslätt 1 RIKSANTIKVARIEÄMBETET ARKEOLOGISKA UPPDRAGSVERKSAMHETEN (UV) UV ÖST RAPPORT 2009:58 SÄRSKILD ARKEOLOGISK UNDERSÖKNING Bronsåldershärdar i Malmslätt Inför byggnation av växlarstation för fjärrvärme inom RAÄ 137 Kärna socken, Linköpings kommun Östergötlands län Dnr Christina Helander

2 2 Bronsåldershärdar i Malmslätt

3 Bronsåldershärdar i Malmslätt 3 RIKSANTIKVARIEÄMBETET ARKEOLOGISKA UPPDRAGSVERKSAMHETEN (UV) UV ÖST RAPPORT 2009:58 SÄRSKILD ARKEOLOGISK UNDERSÖKNING Bronsåldershärdar i Malmslätt Inför byggnation av växlarstation för fjärrvärme inom RAÄ 137 Kärna socken, Linköpings kommun Östergötlands län Dnr Christina Helander

4 4 Bronsåldershärdar i Malmslätt Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV) UV Öst Roxengatan 7, Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Grafisk form Britt Lundberg Grafik Lars Östlin Foto Christina Helander Utskrift UV Öst, Linköping 2009 Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/ Riksantikvarieämbetet UV Öst Rapport 2009:58 ISSN

5 Bronsåldershärdar i Malmslätt 5 Innehåll 7 Sammanfattning 7 Bakgrund 7 Syfte 8 Fornlämningsmiljö 8 Metod och genomförande 8 Resultat 10 Datering och vedart 11 Diskussion 12 Referenser 12 Administrativa uppgifter 13 Bilaga 1. Profiler 14 Bilaga 2. Härdar 14 Bilaga 3. Analysprotokoll Motala Motala ström Norrköping Vadstena Svartån Skänninge Linköping Söderköping Mjölby Stångån Fig 1. Karta över Östergötland med platsen för undersökningen markerad.

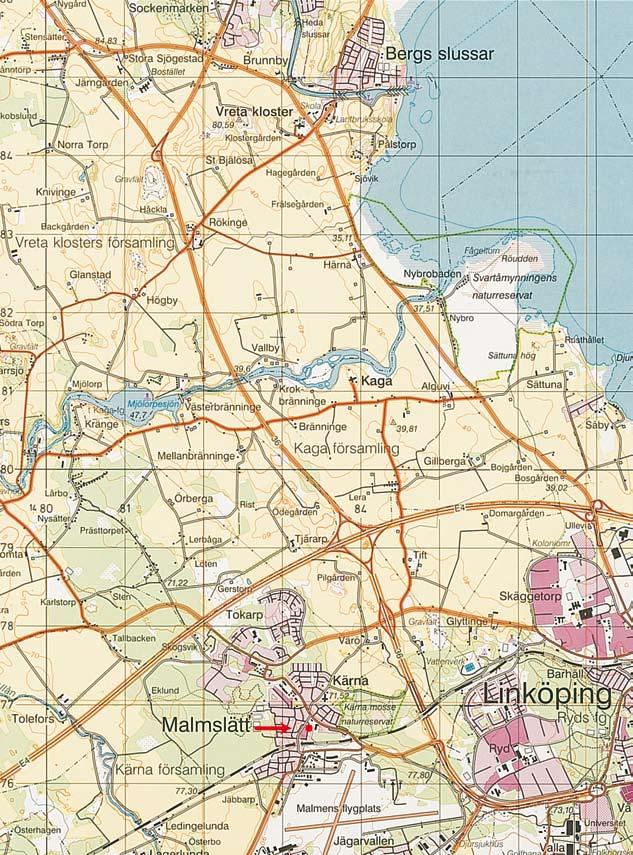

6 6 Bronsåldershärdar i Malmslätt Fig 2. Utsnitt ur analoga Topografiska kartan med undersökningsområdet markerat. Skala 1:

7 Bronsåldershärdar i Malmslätt 7 Särskild arkeologisk undersökning Bronsåldershärdar i Malmslätt Sammanfattning Med anledning av att Tekniska Verken i Linköping AB avsåg att bygga en växlarstation för fjärrvärme inom fastigheten Malmslätt 6:4, 4 har Riksantikvarieämbetet, UV Öst, under tre dagar sommaren 2009 utfört en särskild arkeologisk undersökning inom fastigheten. En yta på 320 m 2 banades av med hjälp av grävmaskin varvid tolv härdar påträffades. Av dessa undersöktes nio för hand. Härdarna var av två typer, en som var djupt nedgrävd och en som hade ett något mer begränsat djup. Kol från två härdar av vardera typ har daterats med hjälp av 14 C-metoden till cirka före Kristus, det vill säga den senare delen av yngre bronsålder. Området avgränsades i norr och väster av en asfalterad parkeringsplats och i söder av en asfalterad gång- och cykelväg. Fornlämningsområdet är inte avgränsat österut varför det kan finnas fler arkeologiska lämningar där. Marken har tidigare varit odlad. Området innehöll endast härdar och två 14 C-analyser tyder på att härdarna är samtida och att de har använts under en begränsad tid under den senare delen av yngre bronsålder. Fynd av en mikrospånkärna i kvarts (F4) tyder på aktiviteter på platsen redan under mesolitikum. Några anläggningar från den perioden hittades däremot inte. Bakgrund Med anledning av att Tekniska Verken i Linköping AB avsåg att bygga en växlarstation för fjärrvärme inom fastigheten Malmslätt 6:4, 4 har Riksantikvarieämbetet, UV Öst, under tre dagar i juli utfört en särskild arkeologisk undersökning inom en 320 m 2 stor yta. Undersökningen föregicks av en arkeologisk förundersökning då sju stycken härdar påträffades. Syfte Syftet med den särskilda arkeologiska undersökningen var att dokumentera, datera och karaktärisera fornlämningen. Syftet med undersökningen var att i möjligaste mån söka svar på följande frågor: Undersökningsområdets läge och höjd över havet talar för att det kan finnas lämningar från stenålder. Finns anläggningar eller fynd som talar för detta? Vad säger de nyupptäckta härdarna om hur området kan ha utnyttjats under förhistorisk tid? Kan undersökningen av härdarna säga något om deras funktion?

8 8 Bronsåldershärdar i Malmslätt Fornlämningsmiljö Den aktuella undersökningsytan låg i Kärna socken, omkring 1,5 kilometer nordväst om Trädgårdstorp där man under åren 2003, 2004 och 2005 utförde flera arkeologiska undersökningar och bland annat påträffade boplatslämningar i form av hus från mesolitisk tid (Molin 2006). Undersökningarna där kunde visa att det fanns ett stort sammanhängande fornlämningsområde, RAÄ , med lämningar från äldre och yngre stenålder samt bronsålder som sträcker sig längs med den äldre vägen mot Kärna (Malmenvägen) (se fig 2). Vägen ligger omkring 75 meter över havet och löper på själva Ancylusvallen, den gräns som skilde land från vatten för cirka tiotusen år sedan. Trädgårdstorp låg i kanten av en sandig isälvsavlagring ner mot lägre liggande marker, bland annat avsnörda delar av tidigare Kärna mosse, och på en höjd över havet på mellan meter. Cirka 400 meter nordöst om undersökningsytan ligger Kärna kyrka. Invid kyrkan finns en runsten och tre runstensfragment, RAÄ6, samt tidigare även två högar som togs bort i samband med att kyrkogården utvidgades. Metod och genomförande En 320 m 2 stor yta avtäcktes med hjälp av grävmaskin. Området fotodokumenterades och mättes in med totalstation. Det dokumenterades i profil i skala 1:20 (bilaga 1). Resul taten har bearbetats i Riksantikvarieämbetets dokumentationssystem Intrasis, Intrasis Analysis och i ArcMap 3.0. Två prover har vedartsanalyserats av Ulf Strucke, UV Mitt, och sedan 14 C-analyserats vid Ångströmlaboratoriet, Uppsala universitet och vid Centrum voor IsotopenOnderzoek, Universitetet i Groningen i Holland. Resultat Inom ytan påträffades 12 härdar (se fig 3 och bilaga 2) av två typer (se fig 4 och 5). Den ena typen var rund i plan och hade ett djup på upp till 0,3 meter, medan den andra var grundare, omkring 0,1 meter. Den senare låg i två fall dikt an mot ytterligare en härd. Alla undersökta härdar hade rikligt med kol, sot och skärvig sten i fyllningen och var nedgrävda i sandig och grusig morän. Förutom de brända benen i härdarna förekom bara ett övrigt fynd. Det var en mikrospånskärna (F4), som var ett lösfynd utan relation till härdarna. Istället kan det indikera äldre aktivitet i området, kanske så tidigt som mesolitikum.

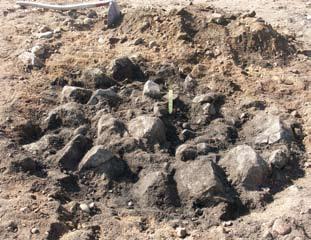

9 Bronsåldershärdar i Malmslätt 9 X / A500 A600 A542 A684 A559 A771 A822 A665 A615 A631 A644 A655 X Y m 1:200 Undersökningsområde Härd Y Fig 3. Översiktsplan över härdarna med deras anläggningsnummer. Skala 1:200. Fig 4. En av de runda, djupare härdarna, A500, i plan. Från norr. Foto Christina Helander. Fig 5. Härdarna A822 och A665, som var grundare och låg dikt an mot varandra, i plan. Från söder. Foto Christina Helander.

10 10 Bronsåldershärdar i Malmslätt Datering och vedart Två härdar har daterats till den senare delen av yngre bronsålder. A500 har daterats till före Kristus (GrN ) och A665 till före Kristus (Ua-29213) (se fig 6). Vedartsanalys från två härdar har utförts (bilaga 3). I A500, som var en nedgrävd härd, fanns träkol av ek som kom från kärnved. Provet som skickades var litet, endast några gram, så vi får inte veta om det fanns några andra träslag i härden, vilket hade varit intressant då ek som enda träslag är ovanligt i samband med eldning (Häggström 2002:14). Kolet från ek kan innebära vissa dateringssvårigheter då ek har hög egenålder, dock är den sällan högre än 500 år. Detta kan jämföras med lönnen som har en egenålder på högst 150 år. I härden A665, som var flackare och anlagd i ytan, fanns träkol av lönn, ett hårt, segt träslag som är mycket bra som bränsle. I det här fallet är de båda dateringarna så samstämmiga att även provet gjort på ek får betraktas som trovärdigt. Atmo spheric data from Stuiver et al. (1998); OxCal v3.9 Bronk Ramsey (2003); cub r:4 sd:12 prob usp[chron] Radiocarbon determination 2700BP 2600BP 2500BP 2400BP 2300BP 2200BP GrN : 2470±40BP 68.2% probability 770BC (25.4%) 680BC 670BC (17.7%) 610BC 600BC (21.6%) 510BC 460BC ( 1.9%) 450BC 440BC ( 1.6%) 430BC 95.4% probability 770BC (95.4%) 400BC 1000CalBC 800CalBC 600CalBC 400CalBC 200CalBC Calibrated date Atmo spheric data from Stuiver et al. (1998); OxCal v3.9 Bronk Ramsey (2003); cub r:4 sd:12 prob usp[chron] Radiocarbon determination 2700BP 2600BP 2500BP 2400BP 2300BP Ua : 2424±31BP 68.2% probability 760BC ( 7.0%) 720BC 540BC (61.2%) 400BC 95.4% probability 760BC (23.7%) 680BC 670BC ( 4.4%) 630BC 600BC ( 1.6%) 570BC 550BC (65.8%) 400BC 2200BP 800CalBC 600CalBC 400CalBC 200CalBC Calibrated date Fig C-dateringar.

11 Bronsåldershärdar i Malmslätt 11 Diskussion Härdområden betraktas ofta som sammanhörande med boplats- eller gårdslägen och de förekommer ofta i nära anslutning till husen. Det vanliga är att de ligger söder om husen eller vid deras gavelpartier. Några anläggningar som visade på förekomsten av något hus påträffades inte, men härdarna skulle kunna ha varit en del av ett aktivitetsområde tillhörande en bosättning. Ett möjligt boplatsläge skulle kunna vara i norr där det idag ligger en mataffär, eller på en liten höjd som ligger strax öster om undersökningsområdet. Det hade varit av stort intresse att kunna analysera härdarnas ålder, något som inte är möjligt endast utifrån två 14 C-prover. Man kan däremot konstatera att de båda proverna, från två olika härdtyper, var mycket samstämmiga och att det därför är troligt att platsen har använts under en begränsad period under senare delen av yngre bronsålder. Det är även svårt att resonera om härdarnas funktion utifrån endast två vedartsanalyser. De två vedartsanalyserna visar att det förekom olika trämaterial, ek i den nedgrävda och lönn i den ytanlagda härden. I tre av härdarna, A684, A771 och A559, i Malmslätt fanns små fragment av brända ben (F1 F3), vilket skulle kunna tyda på matlagning. Härdarna innehållande brända ben tillhörde både den nedgrävda och den ytanlagda typen och gällande A771 och A684 låg de bredvid varandra. De undersökta härdarna liknade till utseendet mycket härdarna i Trädgårdstorp, som har dateringar i äldre delen av yngre bronsålder, före Kristus. Dateringarna från Malmslätt är från samma period, även om de tillhör periodens senare del. Härdarna från Trädgårdstorp var omkring en meter i diameter och hade ett djup på omkring 0,3 meter. Fyllningen bestod av kraftigt sotig sand och skärvig sten och liksom härdarna i Malmslätt syntes avsatta, tjocka linser av sot och kol längs botten och gropkanten. Härdarna i Trädgårdstorp låg glest spridda och i anslutning till ett hus och tolkades som tillhörande detta (Molin 2006:19f ). Något sådant hus påträffades inte i Malmslätt.

12 12 Bronsåldershärdar i Malmslätt Referenser Häggström, L Ett landskapsrum med utsikt. Arkeologisk förundersökning av fossil åkermark och gravar i samband med utvidgning av bergtäkt. Bäckseda socken i Vetlanda kommun, Jönköpings län. Jönköpings Läns Museum. Arkeologisk rapport 2002:14. Molin, F Trädgårdstorp. Boplatslämningar från senneolitikum och bronsålder. Arkeologiska undersökningar inför återvinningscentral samt nytt skyttecentrum. RAÄ , Värö 3:1, Ryd 1:1. Kärna socken, Linköpings kommun, Östergötland. Rapport UV Öst 2006:53. Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Linköping Socken: Kärna Plats: Malmslätt 6:4, 4. Läge: Ekonomiskt kartblad, blad 8F 5g Malmslätt Undersökningens mittpunkt: X , Y Koordinatsystem: Rt 90 2,5 Gon väst Höjdsystem: RH70 Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Länsstyrelsens beslutsdatum: 15 juni 2009 Projektnummer: Intrasisprojekt: O Rapportnummer: 2009:58 Ansvarig arkeolog: Christina Helander, RAÄ UV Öst Personal: Annika Konsmar, RAÄ UV Öst Beställare: Länsstyrelsen i Östergötlands län Kostnadsansvarig: Tekniska Verken i Linköping AB Undersökningstid: 30 juni 2 juli 2009 Undersökningsområde: 320 m 2 Arkivhandlingar: Dokumentationsmaterialet förvaras på RAÄ UV Öst, i väntan på att skickas till Antikvarisk-topografiska arkivet (ATA), Riksantikvarieämbetet i Stockholm. Fynd: 1 4 förvaras på RAÄ UV Öst i Linköping i väntan på fyndfördelning.

13 Bronsåldershärdar i Malmslätt 13 Bilaga 1. Profiler A Brungrå sand. 2. Svart, sotig sand. 3. Grusig morän. 3 A822 och A Kol- och sotblandad sandig grus 2. Grusig och sandig morän. Skala 1:20.

14 14 Bronsåldershärdar i Malmslätt Bilaga 2. Härdar Id Und andel Form i plan Storlek (m) Form i profil Djup (m) Anmärkning Rund 1,6x1,4 Skålformad 0, Rund 1,3x1,45 Flack 0, Rund 1,4x1,4 Flack 0,22 Bränt ben F3 600 Rund 0,7x0, Rund 1,8x1,9 Flack 0, Rund 1,3x1,9 644 Rund 1x0, Oregelbunden 0,3x1 Oregelbunden 0, Rund 1,97x2,5 Flack 0, Rund 0,7x0,7 Skålformad 0,08 Bränt ben F Oval 1,2x2 Flack 0,10 Bränt ben F Rund 1,47x1,34 Flack 0,10 Bilaga 3. Analysprotokoll Landskap: Östergötland Socken: Kärna Fastighet: Malmslätt 6:4 RAÄ nr: 137 Kategori: AnalysId: 7967 Anläggning: 500 Härd Provnr: PK516 Vikt (g): 4,2 Analyserad vikt (g): 4,2 Fragment: 27 Analyserat antal: 27 Art: Ek Antal: 27 Material: Träkol Kommentar: Kärnved AnalysId: 7968 Anläggning: 665 Härd Provnr: PK856 Vikt (g): 0,2 Analyserad vikt (g): 0,2 Fragment: 3 Analyserat antal: 3 Art: Lönn Antal: 3 Material: Träkol Kommentar:
