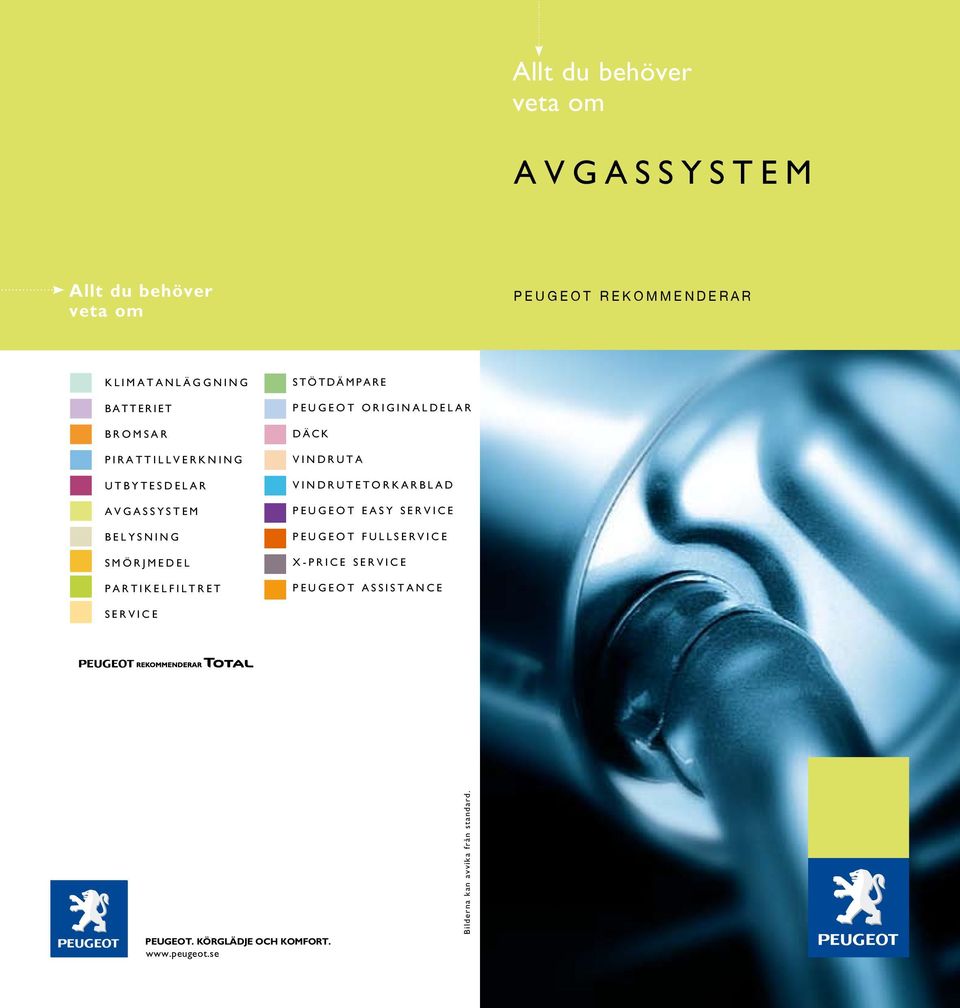

1 Allt du behöver veta om AVGASSYSTEM Allt du behöver veta om PEUGEOT REKOMMENDERAR KLIMATANLÄGGNING BATTERIET BROMSAR PIRATTILLVERKNING UTBYTESDELAR AVGASSYSTEM BELYSNING SMÖRJMEDEL PARTIKELFILTRET STÖTDÄMPARE PEUGEOT ORIGINALDELAR DÄCK VINDRUTA VINDRUTETORKARBLAD PEUGEOT EASY SERVICE PEUGEOT FULLSERVICE X-PRICE SERVICE PEUGEOT ASSISTANCE SERVICE PEUGEOT. KÖRGLÄDJE OCH KOMFORT. Bilderna kan avvika från standard.

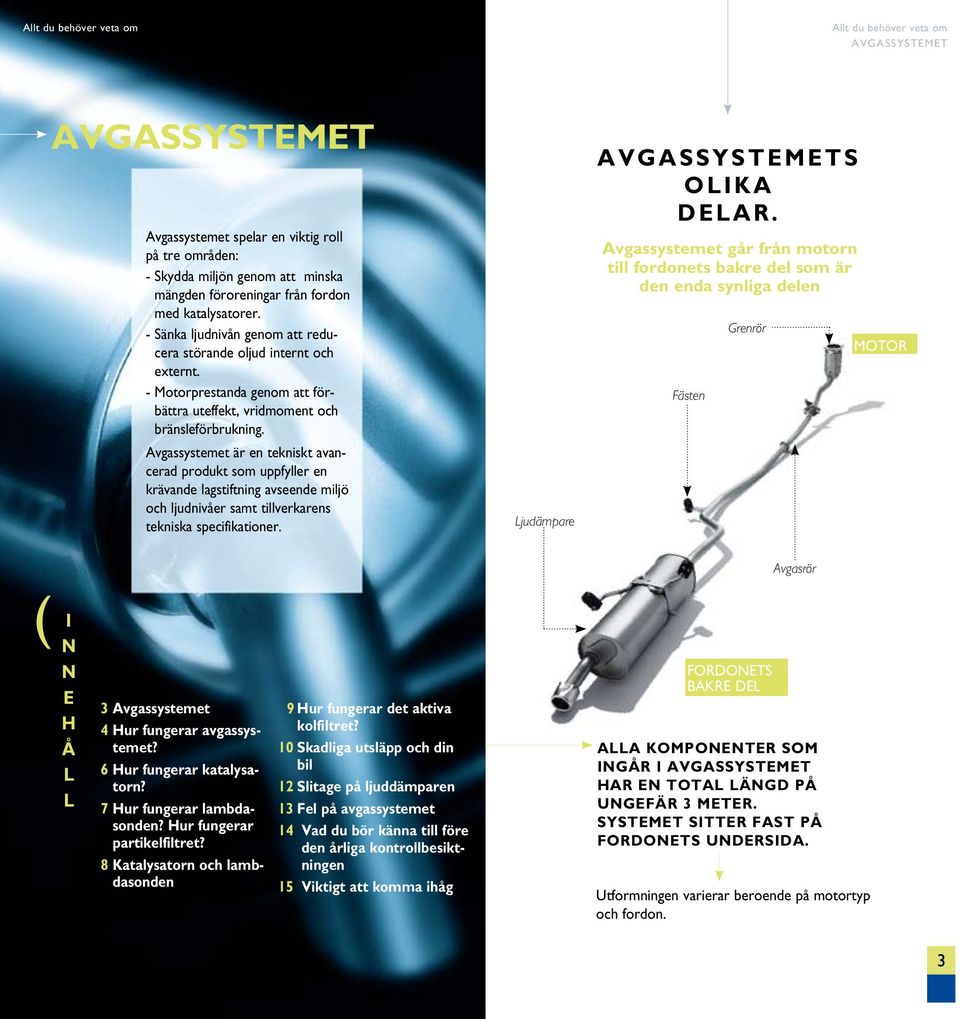

2 Avgassystemet spelar en viktig roll på tre områden: - Skydda miljön genom att minska mängden föroreningar från fordon med katalysatorer. - Sänka ljudnivån genom att reducera störande oljud internt och externt. - Motorprestanda genom att förbättra uteffekt, vridmoment och bränsleförbrukning. Avgassystemet är en tekniskt avancerad produkt som uppfyller en krävande lagstiftning avseende miljö och ljudnivåer samt tillverkarens tekniska specifikationer. Ljudämpare S OLIKA DELAR. Avgassystemet går från motorn till fordonets bakre del som är den enda synliga delen Fästen Grenrör MOTOR ( I N N E H Å L L 3 Avgassystemet 4 Hur fungerar avgassystemet? 6 Hur fungerar katalysatorn? 7 Hur fungerar lambdasonden? Hur fungerar partikelfiltret? 8 Katalysatorn och lambdasonden 9 Hur fungerar det aktiva kolfiltret? 10 Skadliga utsläpp och din bil 12 Slitage på ljuddämparen 13 Fel på avgassystemet 14 Vad du bör känna till före den årliga kontrollbesiktningen 15 Viktigt att komma ihåg FORDONETS BAKRE DEL Avgasrör ALLA KOMPONENTER SOM INGÅR I HAR EN TOTAL LÄNGD PÅ UNGEFÄR 3 METER. SYSTEMET SITTER FAST PÅ FORDONETS UNDERSIDA. Utformningen varierar beroende på motortyp och fordon. 3

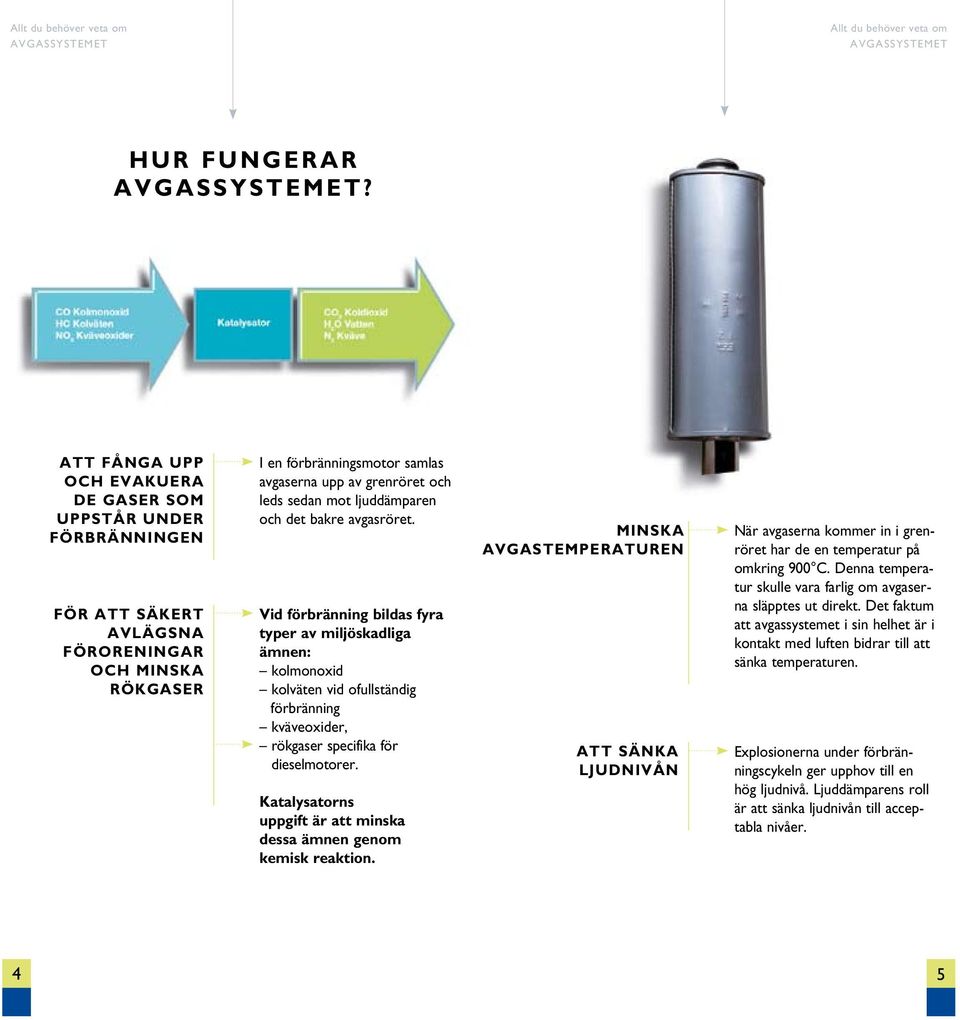

3 H U R F U N G E R A R? ATT FÅNGA UPP OCH EVAKUERA DE GASER SOM UPPSTÅR UNDER FÖRBRÄNNINGEN FÖR ATT SÄKERT AVLÄGSNA FÖRORENINGAR OCH MINSKA RÖKGASER I en förbränningsmotor samlas avgaserna upp av grenröret och leds sedan mot ljuddämparen och det bakre avgasröret. Vid förbränning bildas fyra typer av miljöskadliga ämnen: kolmonoxid kolväten vid ofullständig förbränning kväveoxider, rökgaser specifika för dieselmotorer. Katalysatorns uppgift är att minska dessa ämnen genom kemisk reaktion. MINSKA AVGASTEMPERATUREN ATT SÄNKA LJUDNIVÅN När avgaserna kommer in i grenröret har de en temperatur på omkring 900 C. Denna temperatur skulle vara farlig om avgaserna släpptes ut direkt. Det faktum att avgassystemet i sin helhet är i kontakt med luften bidrar till att sänka temperaturen. Explosionerna under förbränningscykeln ger upphov till en hög ljudnivå. Ljuddämparens roll är att sänka ljudnivån till acceptabla nivåer. 4 5

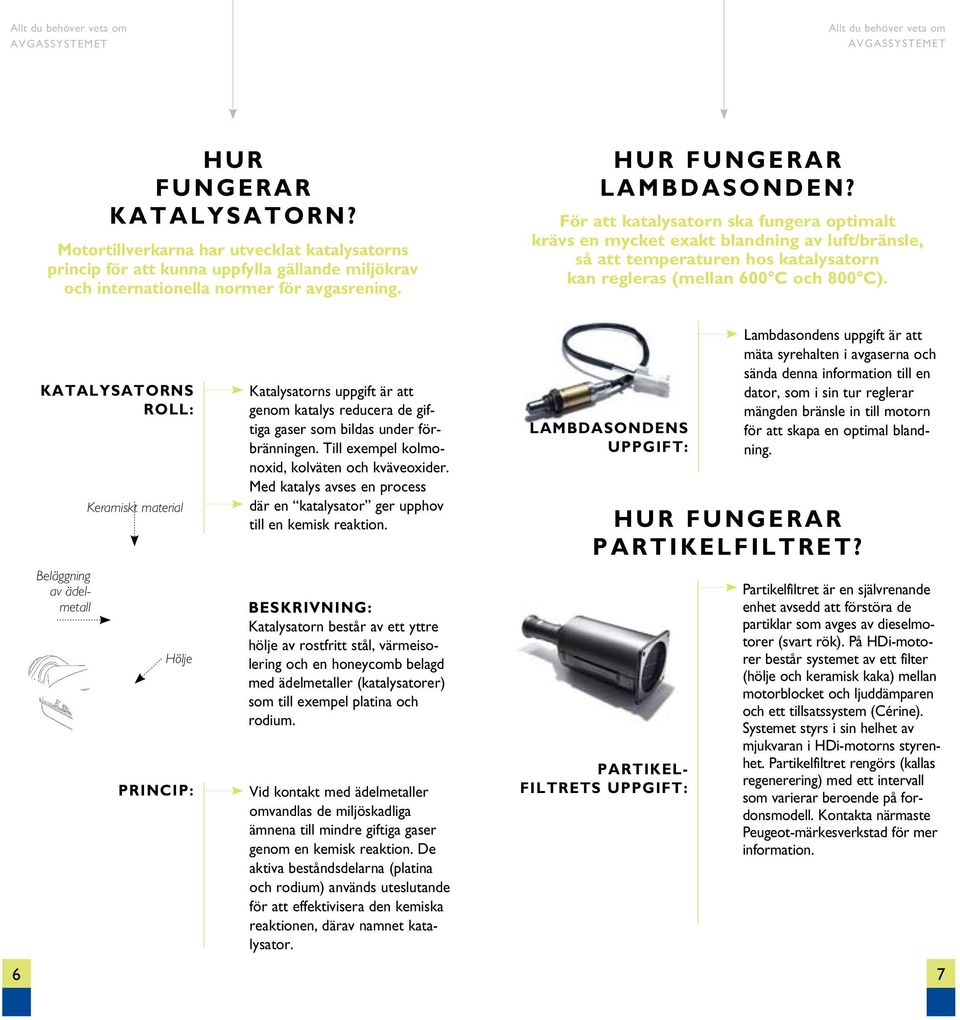

4 HUR FUNGERAR KATALYSATORN? Motortillverkarna har utvecklat katalysatorns princip för att kunna uppfylla gällande miljökrav och internationella normer för avgasrening. HUR FUNGERAR LAMBDASONDEN? För att katalysatorn ska fungera optimalt krävs en mycket exakt blandning av luft/bränsle, så att temperaturen hos katalysatorn kan regleras (mellan 600 C och 800 C). KATALYSATORNS ROLL: Keramiskt material Katalysatorns uppgift är att genom katalys reducera de giftiga gaser som bildas under förbränningen. Till exempel kolmonoxid, kolväten och kväveoxider. Med katalys avses en process där en katalysator ger upphov till en kemisk reaktion. LAMBDASONDENS UPPGIFT: Lambdasondens uppgift är att mäta syrehalten i avgaserna och sända denna information till en dator, som i sin tur reglerar mängden bränsle in till motorn för att skapa en optimal blandning. HUR FUNGERAR PARTIKELFILTRET? Beläggning av ädelmetall Hölje PRINCIP: BESKRIVNING: Katalysatorn består av ett yttre hölje av rostfritt stål, värmeisolering och en honeycomb belagd med ädelmetaller (katalysatorer) som till exempel platina och rodium. Vid kontakt med ädelmetaller omvandlas de miljöskadliga ämnena till mindre giftiga gaser genom en kemisk reaktion. De aktiva beståndsdelarna (platina och rodium) används uteslutande för att effektivisera den kemiska reaktionen, därav namnet katalysator. PARTIKEL - FILT RETS UPPGIFT: Partikelfiltret är en självrenande enhet avsedd att förstöra de partiklar som avges av dieselmotorer (svart rök). På HDi-motorer består systemet av ett filter (hölje och keramisk kaka) mellan motorblocket och ljuddämparen och ett tillsatssystem (Cérine). Systemet styrs i sin helhet av mjukvaran i HDi-motorns styrenhet. Partikelfiltret rengörs (kallas regenerering) med ett intervall som varierar beroende på fordonsmodell. Kontakta närmaste Peugeot-märkesverkstad för mer information. 6 7

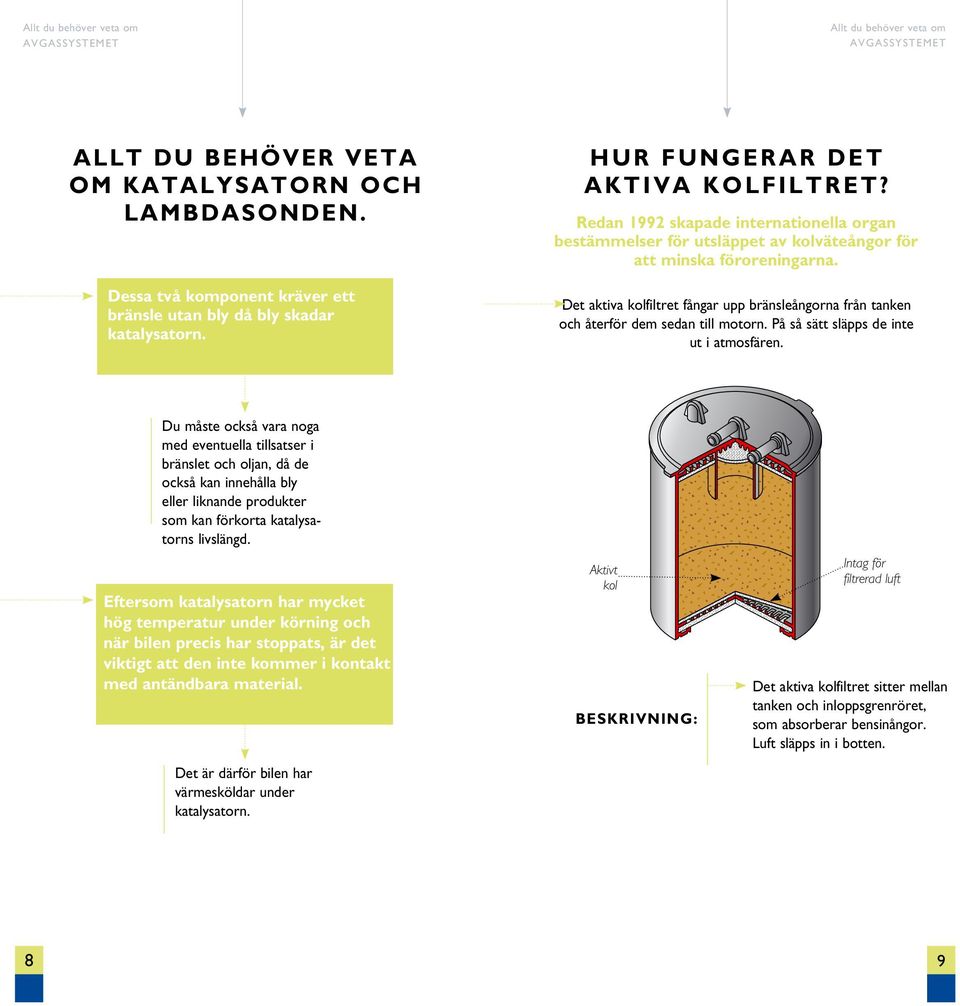

5 ALLT DU BEHÖVER VETA OM KATALYSATORN OCH LAMBDASONDEN. Dessa två komponent kräver ett bränsle utan bly då bly skadar katalysatorn. H U R F U N G E R A R D E T AKTIVA KOLFILTRET? Redan 1992 skapade internationella organ bestämmelser för utsläppet av kolväteångor för att minska föroreningarna. Det aktiva kolfiltret fångar upp bränsleångorna från tanken och återför dem sedan till motorn. På så sätt släpps de inte ut i atmosfären. Du måste också vara noga med eventuella tillsatser i bränslet och oljan, då de också kan innehålla bly eller liknande produkter som kan förkorta katalysatorns livslängd. Eftersom katalysatorn har mycket hög temperatur under körning och när bilen precis har stoppats, är det viktigt att den inte kommer i kon takt med antändbara material. Det är därför bilen har värmesköldar under katalysatorn. Aktivt kol BESKRIVNING: Intag för filtrerad luft Det aktiva kolfiltret sitter mellan tanken och inloppsgrenröret, som absorberar bensinångor. Luft släpps in i botten. 8 9

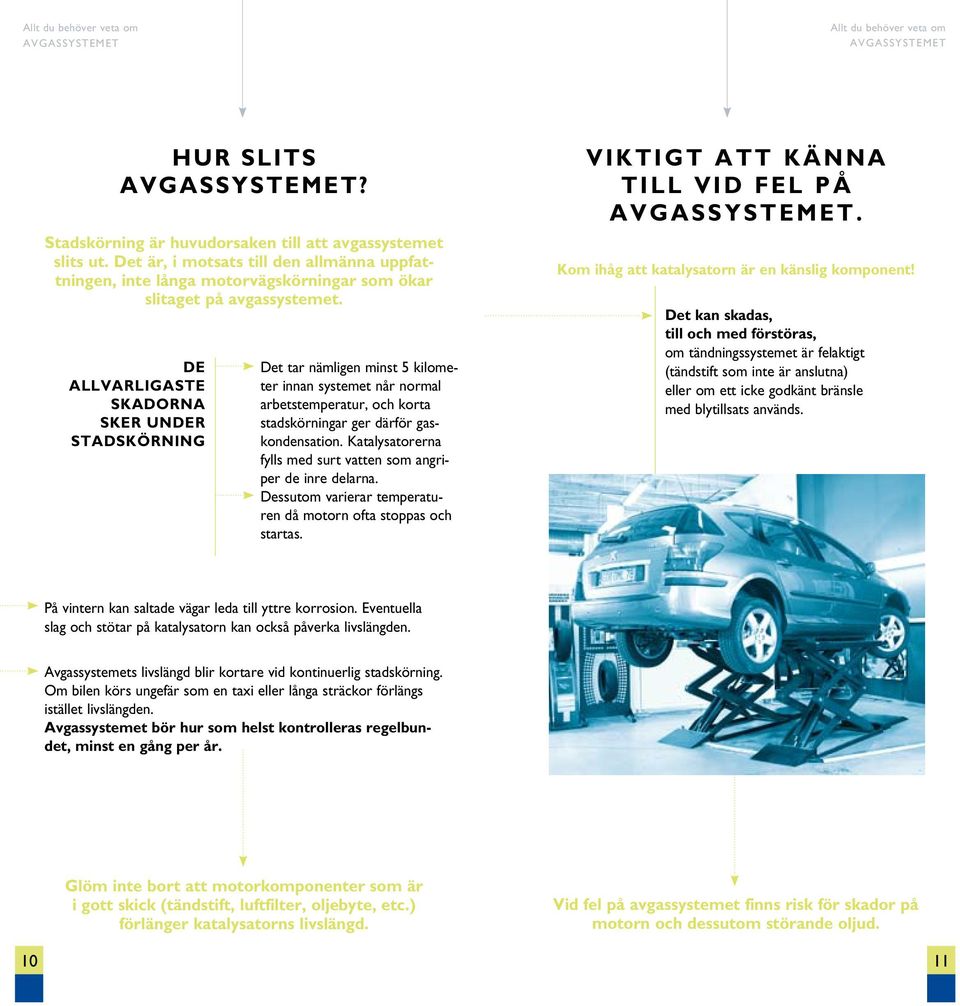

6 HUR SLITS? Stadskörning är huvudorsaken till att avgassystemet slits ut. Det är, i motsats till den allmänna uppfattningen, inte långa motorvägskörningar som ökar slitaget på avgassystemet. DE ALLVARLIGASTE SKADORNA SKER UNDER STADSKÖRNING Det tar nämligen minst 5 kilometer innan systemet når normal arbetstemperatur, och korta stadskörningar ger därför gaskondensation. Katalysatorerna fylls med surt vatten som angriper de inre delarna. Dessutom varierar temperaturen då motorn ofta stoppas och startas. VIKTIGT ATT KÄNNA TILL VID FEL PÅ. Kom ihåg att katalysatorn är en känslig komponent! Det kan skadas, till och med förstöras, om tändningssystemet är felaktigt (tändstift som inte är anslutna) eller om ett icke godkänt bränsle med blytillsats används. På vintern kan saltade vägar leda till yttre korrosion. Eventuella slag och stötar på katalysatorn kan också påverka livslängden. Avgassystemets livslängd blir kortare vid kontinuerlig stadskörning. Om bilen körs ungefär som en taxi eller långa sträckor förlängs istället livslängden. Avgassystemet bör hur som helst kontrolleras regelbundet, minst en gång per år. Glöm inte bort att motorkomponenter som är i gott skick (tändstift, luftfilter, oljebyte, etc.) förlänger katalysatorns livslängd. Vid fel på avgassystemet finns risk för skador på motorn och dessutom störande oljud

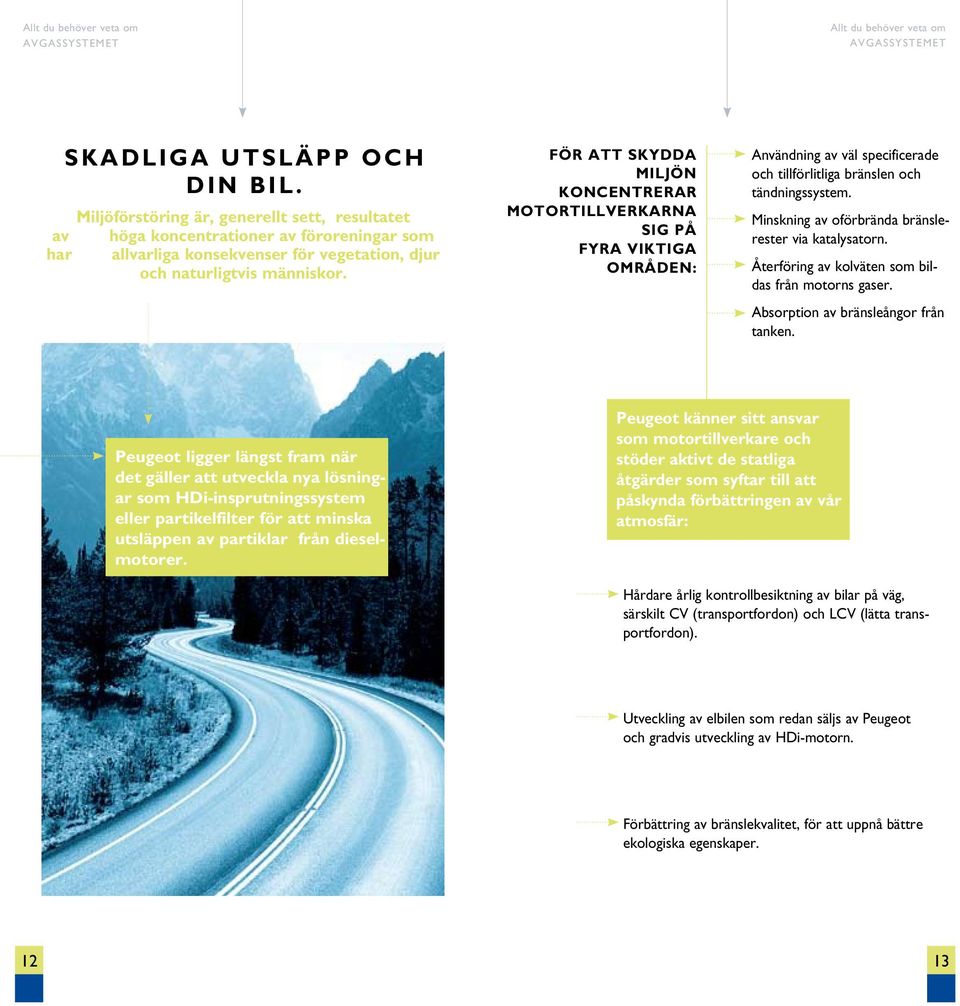

7 SKADLIGA UTSLÄPP OCH DIN BIL. Miljöförstöring är, generellt sett, resultatet av höga koncentrationer av föroreningar som har allvarliga konsekvenser för vegetation, djur och naturligtvis människor. FÖR ATT SKYDDA MILJÖN KONCENTRERAR MOTORTILLVERKARNA SIG PÅ FYRA VIKTIGA OMRÅDEN: Användning av väl specificerade och tillförlitliga bränslen och tändningssystem. Minskning av oförbrända bränslerester via katalysatorn. Återföring av kolväten som bildas från motorns gaser. Absorption av bränsleångor från tanken. Peugeot ligger längst fram när det gäller att utveckla nya lösningar som HDi-insprutningssystem eller partikelfilter för att minska utsläppen av partiklar från dieselmotorer. Peugeot känner sitt ansvar som motortillverkare och stöder aktivt de statliga åtgärder som syftar till att påskynda förbättringen av vår atmosfär: Hårdare årlig kontrollbesiktning av bilar på väg, särskilt CV (transportfordon) och LCV (lätta transportfordon). Utveckling av elbilen som redan säljs av Peugeot och gradvis utveckling av HDi-motorn. Förbättring av bränslekvalitet, för att uppnå bättre ekologiska egenskaper

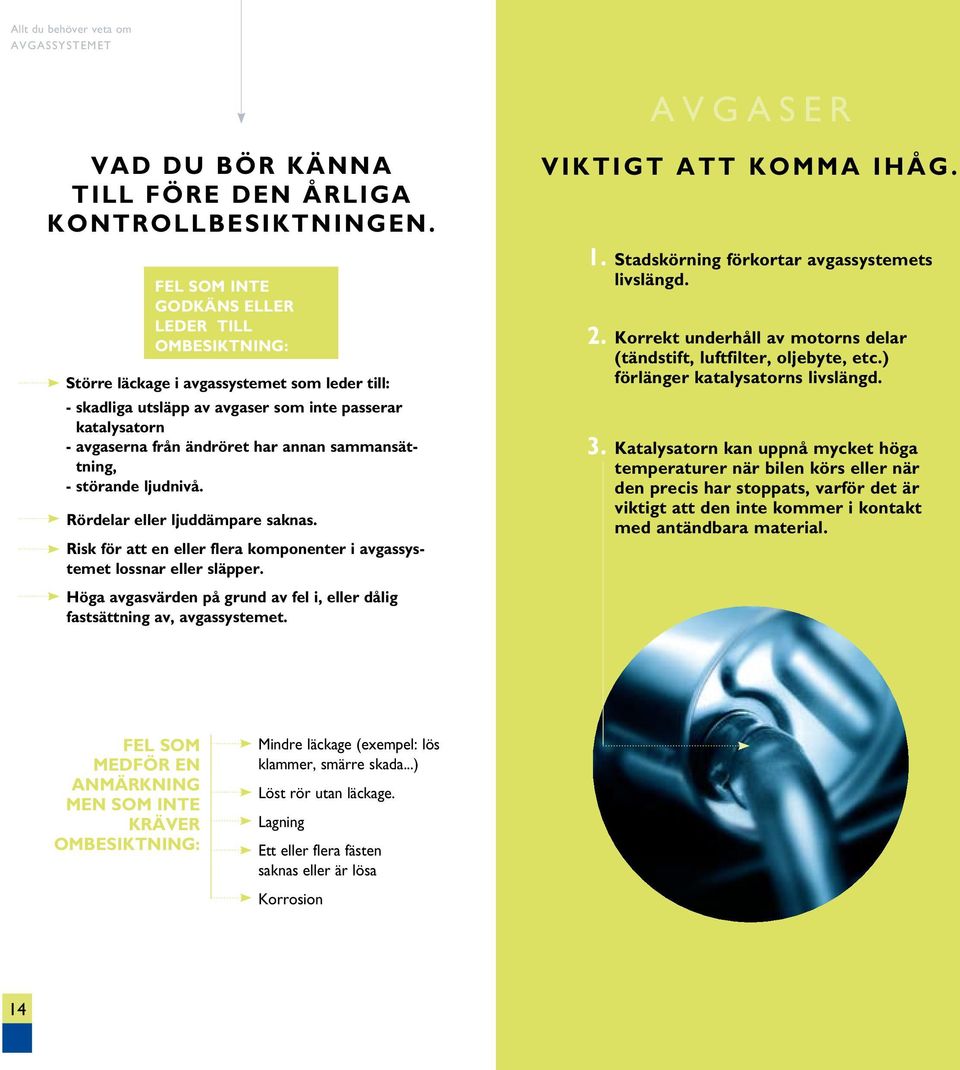

8 AVGASER VAD DU BÖR KÄNNA TILL FÖRE DEN ÅRLIGA KONTROLLBESIKTNINGEN. FEL SOM INTE GODKÄNS ELLER LEDER TILL OMBESIKTNING: Större läckage i avgassystemet som leder till: - skadliga utsläpp av avgaser som inte passerar katalysatorn - avgaserna från ändröret har annan sammansättning, - störande ljudnivå. Rördelar eller ljuddämpare saknas. Risk för att en eller flera komponenter i avgassystemet lossnar eller släpper. Höga avgasvärden på grund av fel i, eller dålig fastsättning av, avgassystemet. VIKTIGT ATT KOMMA IHÅG. 1. Stadskörning förkortar avgassystemets livslängd. 2. Korrekt underhåll av motorns delar (tändstift, luftfilter, oljebyte, etc.) förlänger katalysatorns livslängd. 3. Katalysatorn kan uppnå mycket höga temperaturer när bilen körs eller när den precis har stoppats, varför det är viktigt att den inte kommer i kontakt med antändbara material. FEL SOM MEDFÖR EN ANMÄRKNING MEN SOM INTE KRÄVER OMBESIKTNING: Mindre läckage (exempel: lös klammer, smärre skada...) Löst rör utan läckage. Lagning Ett eller flera fästen saknas eller är lösa Korrosion 14
