1 BLANKETT (5) Detta dokument ingår i Trafikverkets säkerhetsstyrningssystem för järnväg. Se särskilda regler för förvaltning av säkerhetstillstånd. Specifikation Spårväxel EKV, DKV Denna checklista används tillsammans med TDOK 0:07 Spårväxel Projektering TDOK 0:078 Spårväxel Projekteringshandbok TDOK 0:067 Spårväxel Byggande och hantering samt TDOK 0:077 Spårväxel Standardutförande anläggningsdel, komponent Datum Rev Ansvarig för uppdraget/projektet Telefon Uppdrag/Projekt Uppdrags-/Projektnummer Bilaga. Utläggningsritning. Slipersplac. ritn.. Godkänd dispensanskökan. Övrigt Allmänt Modell Växelnr Plats Utläggn. ritn Rev Övrigt Projektör Telefonnr Revisionsfältet kan användas för att i ett första läge flagga för växelbeställning och därefter komplettera blanketten med fullständiga uppgifter. Obligatorisk information. Ska innefatta slipersplaceringsritning inklusive sliperstabell. DKV och EKV kräver alltid dispens för att få läggas in i spår.

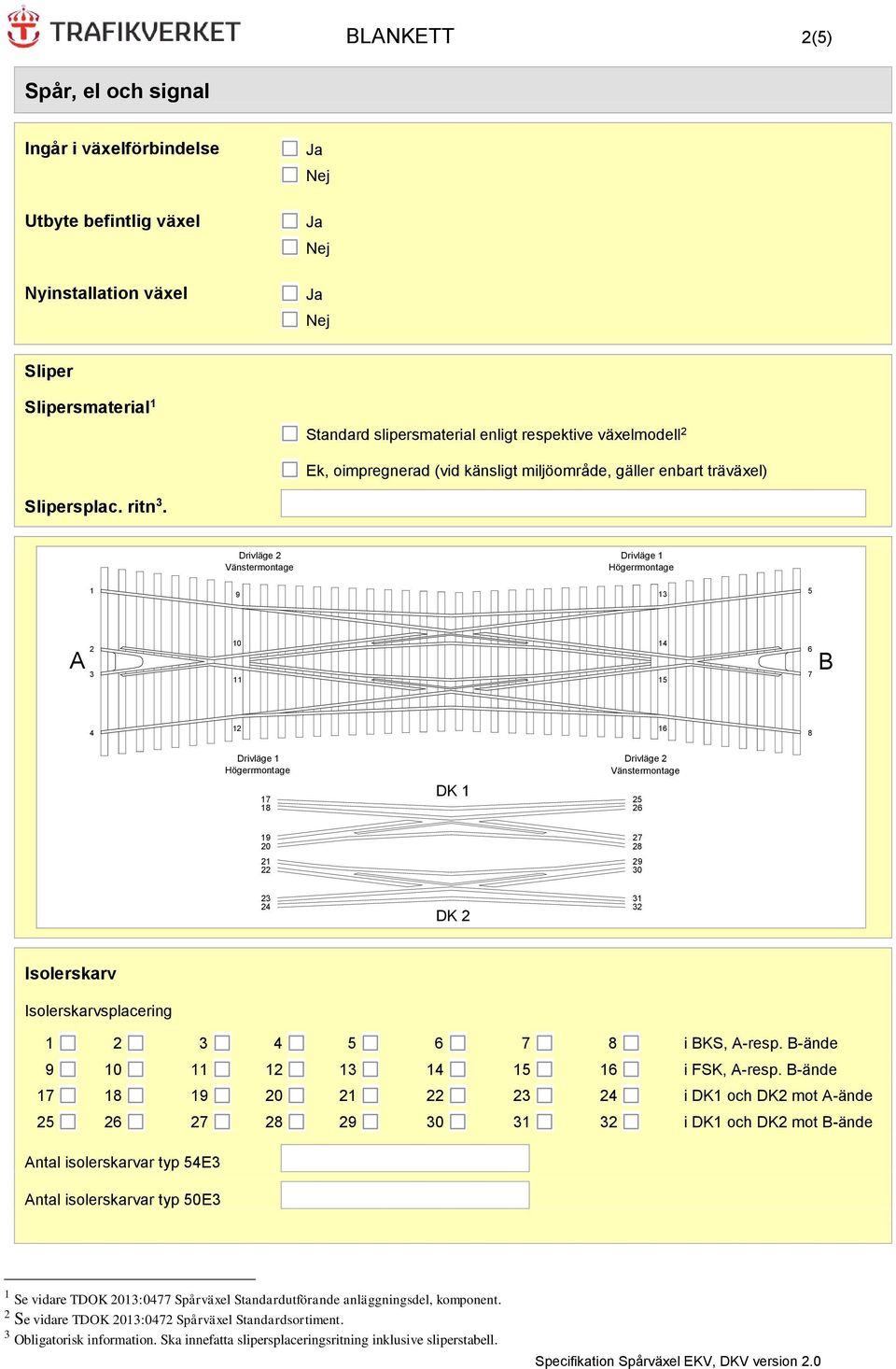

2 BLANKETT (5) Spår, el och signal Ingår i växelförbindelse Utbyte befintlig växel Nyinstallation växel Sliper Slipersmaterial Standard slipersmaterial enligt respektive växelmodell Ek, oimpregnerad (vid känsligt miljöområde, gäller enbart träväxel) Slipersplac. ritn. Drivläge montage Drivläge Högerrmontage 9 5 A B 6 8 Drivläge Högerrmontage 7 8 DK Drivläge montage DK Isolerskarv Isolerskarvsplacering i BKS, A-resp. B-ände i FSK, A-resp. B-ände i DK och DK mot A-ände i DK och DK mot B-ände Antal isolerskarvar typ 5E Antal isolerskarvar typ 50E Se vidare TDOK 0:077 Spårväxel Standardutförande anläggningsdel, komponent. Se vidare TDOK 0:07 Spårväxel Standardsortiment. Obligatorisk information. Ska innefatta slipersplaceringsritning inklusive sliperstabell.

3 BLANKETT (5) Övergångssvets 5E/50E i BKS, A-resp. B-ände i FSK, A-resp. B-ände Antal svetsar att göra på plats 5E/5E 5E/50E 50E/50E Bearbetning till BV50-profil i stödräl i FSK, A-resp. B-ände Signalanslutningar förberedelse borrning förberedelse borrning samt montering Placeringsskiss Omläggningsanordning Drivplacering A-ände Höger Drivplacering B-ände Höger Typ av omläggningsanordning Elektrisk Pneumatisk Modellbeteckning på växeldriv Övrigt Typ av motor Växelström Likström Typ av ställverk Tungkontrollkontakt TKK: Modell: Läge för tungkontrollkontakt Snöskydd Snöskydd 5 borstsats exkl. stångkåpor Avsteg från generell regel i BVF 5. Järnvägsteknisk svetsning och lödning i spår samt riktning och kapning kap... Endast då spårväxeln är ansluten till kryssväxel. Se möjliga val i TDOK 0:077 Spårväxel Standardutförande anläggningsdel, komponent. Se vidare TDOK 0:076 Spårväxel Definition, benämning och förkortning 5 Se vidare TDOK 0:065 Spårväxel Snöskydd

4 BLANKETT (5) Växelvärme Värme tunga och stödräl Staggropsvärme Mellanmatning sker från (sett från A-ände) Jordanslutningar Höger förberedelse borrning förberedelse borrning samt montering Placeringsskiss PREFAB PREFAB Dispens Montage av långsliperspaket efter BKS Montage av anslutning efter SLS Montage av snöskydd Montage av TKK Montage av växelvärme Förberedelse (borrning) av jord- och signalanslutningar Montage jord- och signalanslutningar PREFAB lossning och leverans Lossningsutrustning spårgående kran Dispens Närmaste driftplats mot vilken A ände är vänd vid leverans Se möjliga val i TDOK 0:077 Spårväxel Standardutförande anläggningsdel, komponent. Se vidare TDOK 0:067 Spårväxel Byggande och hantering kap. 8 och kap. 7. Prefabricering av spårväxel gäller som standard vid inläggning av nytillverkad spårväxel inom Trafikverket. Godkänd dispensansökan bifogas beställningsspecifikationen. Spårgående kran gäller som standard vid inläggning av nytillverkad spårväxel. Godkänd dispensansökan bifogas beställningsspecifikationen.

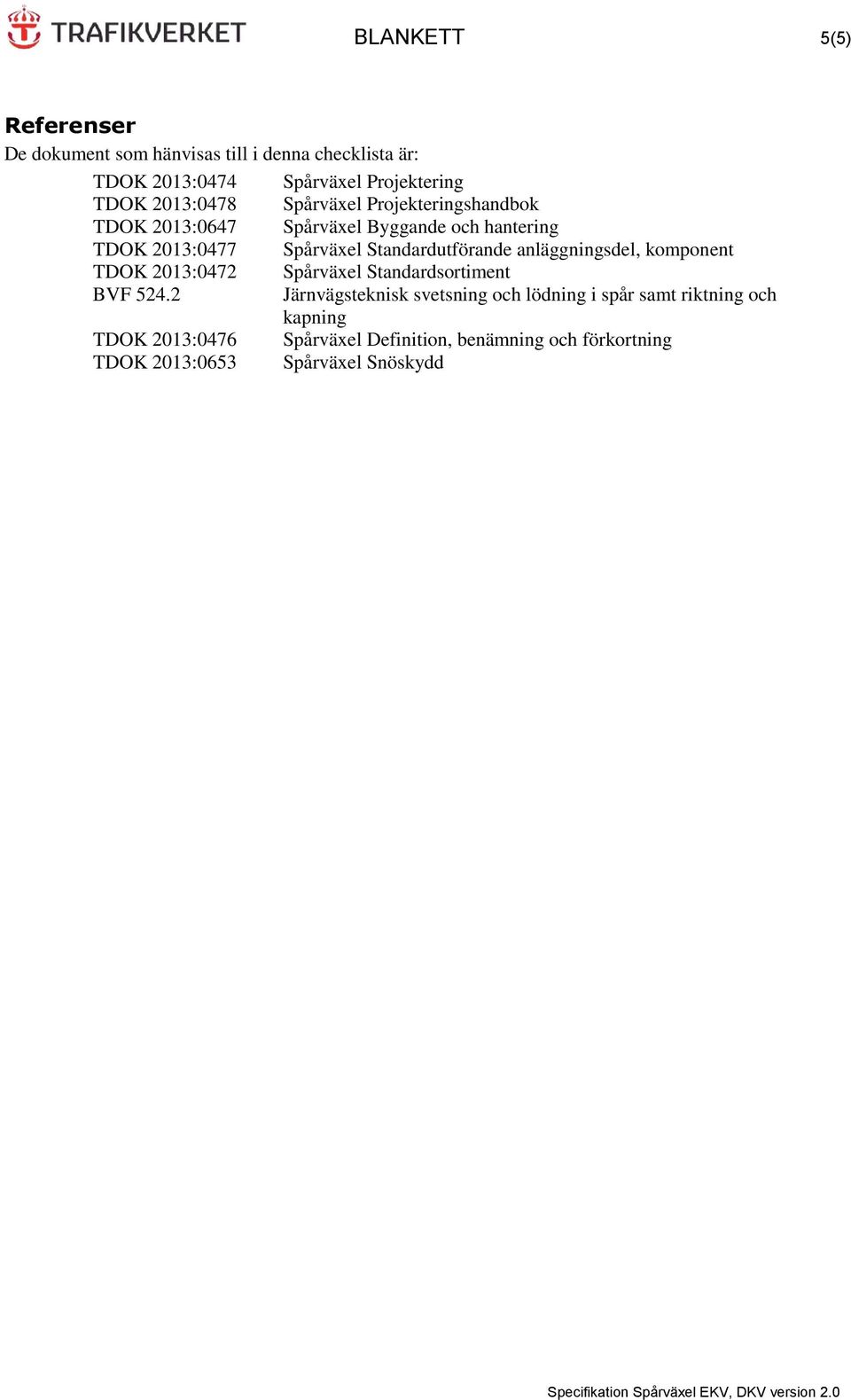

5 BLANKETT 5(5) Referenser De dokument som hänvisas till i denna checklista är: TDOK 0:07 Spårväxel Projektering TDOK 0:078 Spårväxel Projekteringshandbok TDOK 0:067 Spårväxel Byggande och hantering TDOK 0:077 Spårväxel Standardutförande anläggningsdel, komponent TDOK 0:07 Spårväxel Standardsortiment BVF 5. Järnvägsteknisk svetsning och lödning i spår samt riktning och kapning TDOK 0:076 Spårväxel Definition, benämning och förkortning TDOK 0:065 Spårväxel Snöskydd
