1 STÅLPROFILSYSTEM SP Profilsystem med bruten köldbrygga för dörr- och entrépartier, skyltfönsterpartier och fasadpartier. ROSTFRITT! NU ÄVEN I #6 LEVERERAS KOMPLETT MED GLAS, INKLUSIVE MONTAGE! INNEHÅLL SP SP Modullås Klämfri bakkant U-värdesberäkning Inbrottsskydd klass 1 3 Luftljudsisoleringsprovat Bågar och runda fönster Skottsäkerhet klass C1-C5 SF

2 STÅLPROFIL AB STÅLPROFIL PÅ INTERNET OCH PÅ CD PROFILSYSTEM SP INNEHÅLL Systembeskrivning SP Profilsnitt SP Profilsnitt SP 56500/ Profilsnitt SP er och tillbehör Principskiss SP Skottsäkerhet Inbrottsskydd Principskiss SP U-värdesberäkning Klämfri bakkant Modullås Ljudreduktion Du kan läsa de senaste nyheterna från Stålprofil och ladda hem ritningar och profilsnitt i katalogen från internet; Där finner du även katalogen i PDF-format. Du kan även beställa en CD med katalogen, ritningarna och profilsnitten. Ritningarna och profilsnitten finns i DWG för olika versioner av AutoCAD och DXF för andra ritningsprogram. Ritningarna är skapade med lager och insättningspunkter för att underlätta konstruktionsarbetet. CADfilerna kan importeras och enkelt användas i AutoCADs symbolbibliotek. Katalogen och CDn beställer du enklast genom e-post till cd@stalprofil.se eller till fax SYSTEMSAMMANFATTNING STÅLPROFILSYSTEM Artikel SP 6000 SP SP SP SP SP SP SP SP SP Rostfritt SP SP SP SP SP SP SP SP Höjd 50/75/1 50/75/ Köldbrygga Brandisolering x 25 Vägg/Fasad E 30/E 60 E 30/E 60 EI 30/E 60 E 60/EI 60 EI 90 Dörr utan mittband - - EI 30/EI 60 EI 30/EI 60 EI 30/A 60/E 60 E 60/EI 60 - Dörr med mittband - - A 30 A 30 EI 30/A 60/E 60 E 60/EI 60 - Fönster - - E 30/E 60 E 30/E 60 EI 30/E 60 E 60/EI 60 - Skjutdörr - - E 30/EI 30/A 30 E 30/EI 30/A 30 EI Bågar - EI 30/A 60/E 60 E 60/EI 60 - Runda fönster - - EI 30 E 60/EI 60 - Klämfri bakkant Modullås Inbrottsskydd - - Kl Kl Skottsäkert - - C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF C1-C5 SF - U-värde Ljudreduktion OBS! Max brand- och skyddklass anges ovan. Vissa konstruktioner innebär lägre brand- och skyddsklasser. Brandklasser ovan enligt gällande typgodkännandebevis från SITAC. För ytterligare detaljer, se respektive systems katalog. 2 STÅLPROFIL AB Vårgårda

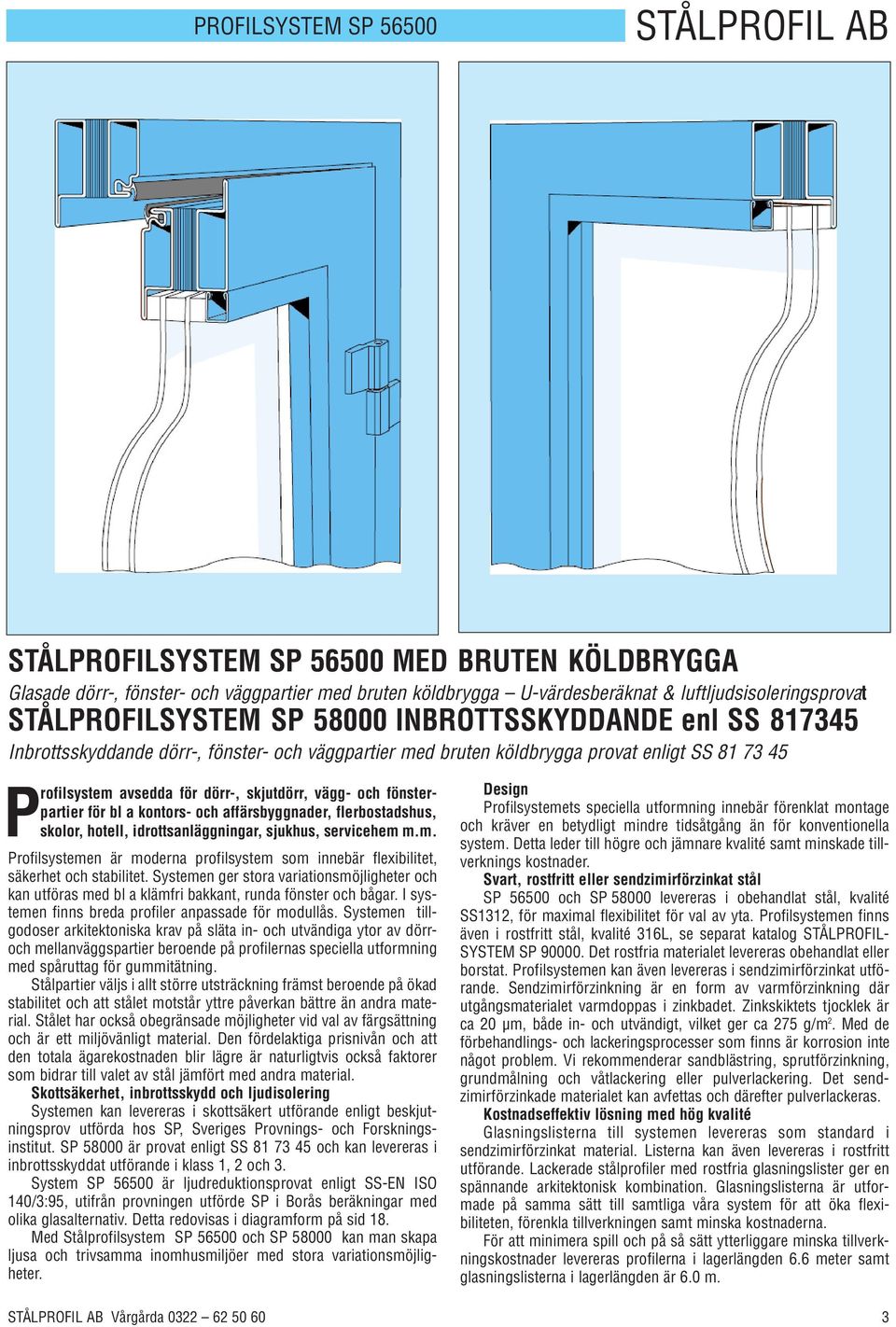

3 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFILSYSTEM SP MED BRUTEN KÖLDBRYGGA Glasade dörr-, fönster- och väggpartier med bruten köldbrygga U-värdesberäknat & luftljudsisoleringsprovat STÅLPROFILSYSTEM SP INBROTTSSKYDDANDE enl SS Inbrottsskyddande dörr-, fönster- och väggpartier med bruten köldbrygga provat enligt SS Profilsystem avsedda för dörr-, skjutdörr, vägg- och fönsterpartier för bl a kontors- och affärsbyggnader, flerbostadshus, skolor, hotell, idrottsanläggningar, sjukhus, servicehem m.m. Profilsystemen är moderna profilsystem som innebär flexibilitet, säkerhet och stabilitet. Systemen ger stora variationsmöjligheter och kan utföras med bl a klämfri bakkant, runda fönster och bågar. I systemen finns breda profiler anpassade för modullås. Systemen tillgodoser arkitektoniska krav på släta in- och utvändiga ytor av dörroch mellanväggspartier beroende på profilernas speciella utformning med spåruttag för gummitätning. Stålpartier väljs i allt större utsträckning främst beroende på ökad stabilitet och att stålet motstår yttre påverkan bättre än andra material. Stålet har också obegränsade möjligheter vid val av färgsättning och är ett miljövänligt material. Den fördelaktiga prisnivån och att den totala ägarekostnaden blir lägre är naturligtvis också faktorer som bidrar till valet av stål jämfört med andra material. Skottsäkerhet, inbrottsskydd och ljudisolering Systemen kan levereras i skottsäkert utförande enligt beskjutningsprov utförda hos SP, Sveriges Provnings- och Forskningsinstitut. SP är provat enligt SS och kan levereras i inbrottsskyddat utförande i klass 1, 2 och 3. System SP är ljudreduktionsprovat enligt SS-EN ISO 140/3:95, utifrån provningen utförde SP i Borås beräkningar med olika glasalternativ. Detta redovisas i diagramform på sid 18. Med Stålprofilsystem SP och SP kan man skapa ljusa och trivsamma inomhusmiljöer med stora variationsmöjligheter. Design Profilsystemets speciella utformning innebär förenklat montage och kräver en betydligt mindre tidsåtgång än för konventionella system. Detta leder till högre och jämnare kvalité samt minskade tillverknings kostnader. Svart, rostfritt eller sendzimirförzinkat stål SP och SP levereras i obehandlat stål, kvalité SS1312, för maximal flexibilitet för val av yta. Profilsystemen finns även i rostfritt stål, kvalité 316L, se separat katalog STÅLPROFIL- SYSTEM SP Det rostfria materialet levereras obehandlat eller borstat. Profilsystemen kan även levereras i sendzimirförzinkat utförande. Sendzimirförzinkning är en form av varmförzinkning där utgångsmaterialet varmdoppas i zinkbadet. Zinkskiktets tjocklek är ca µm, både in- och utvändigt, vilket ger ca 275 g/m 2. Med de förbehandlings- och lackeringsprocesser som finns är korrosion inte något problem. Vi rekommenderar sandblästring, sprutförzinkning, grundmålning och våtlackering eller pulverlackering. Det sendzimirförzinkade materialet kan avfettas och därefter pulverlackeras. Kostnadseffektiv lösning med hög kvalité erna till systemen levereras som standard i sendzimirförzinkat material. Listerna kan även levereras i rostfritt utförande. Lackerade stålprofiler med rostfria glasningslister ger en spännande arkitektonisk kombination. erna är utformade på samma sätt till samtliga våra system för att öka flexibiliteten, förenkla tillverkningen samt minska kostnaderna. För att minimera spill och på så sätt ytterliggare minska tillverkningskostnader levereras profilerna i lagerlängden 6.6 meter samt glasningslisterna i lagerlängden är 6.0 m. STÅLPROFIL AB Vårgårda

4 STÅLPROFIL AB PROFILSYSTEM SP SP 56521/5/22 SP 56522/5/22 4 STÅLPROFIL AB Vårgårda

5 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

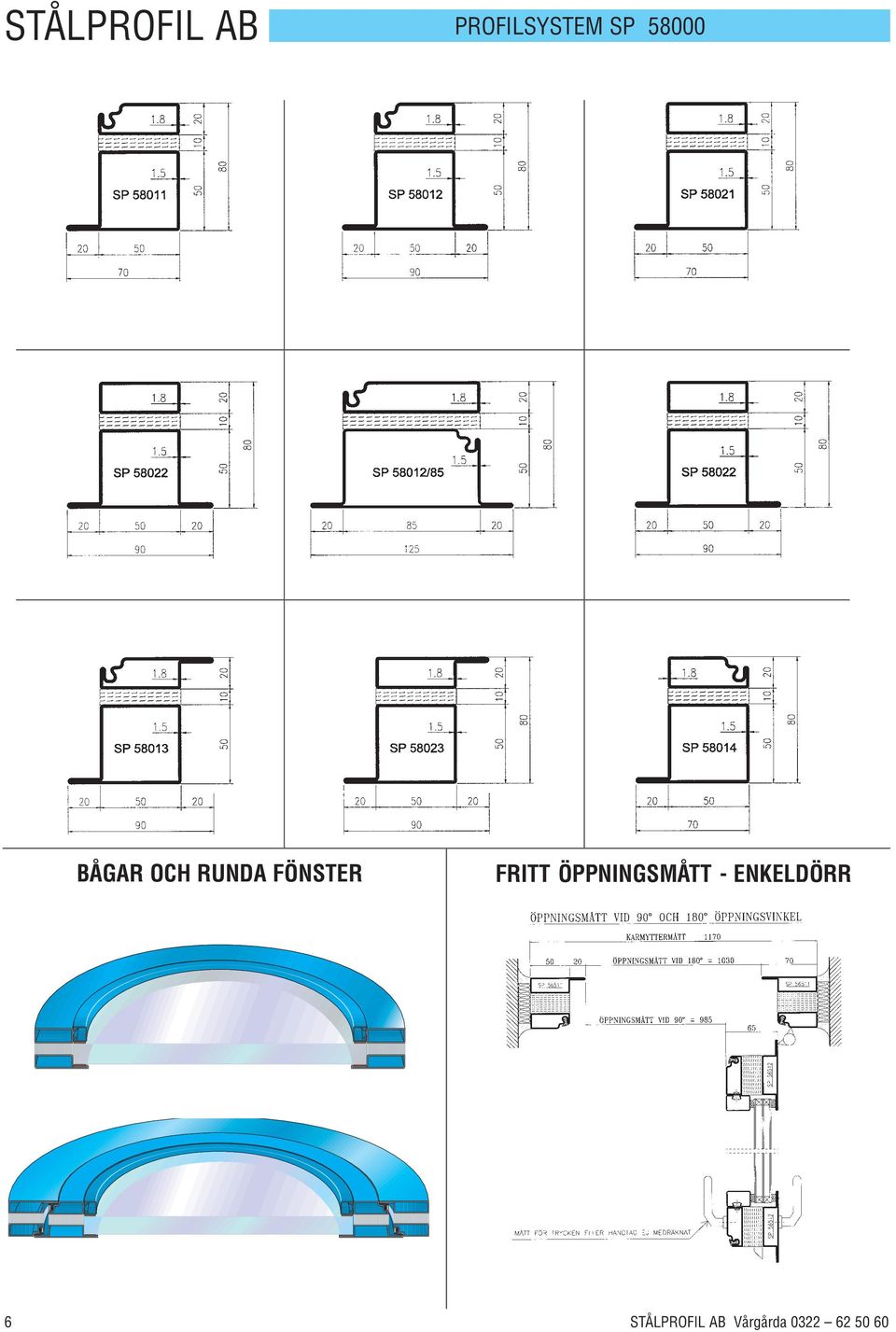

6 STÅLPROFIL AB PROFILSYSTEM SP BÅGAR OCH RUNDA FÖNSTER FRITT ÖPPNINGSMÅTT - ENKELDÖRR 6 STÅLPROFIL AB Vårgårda

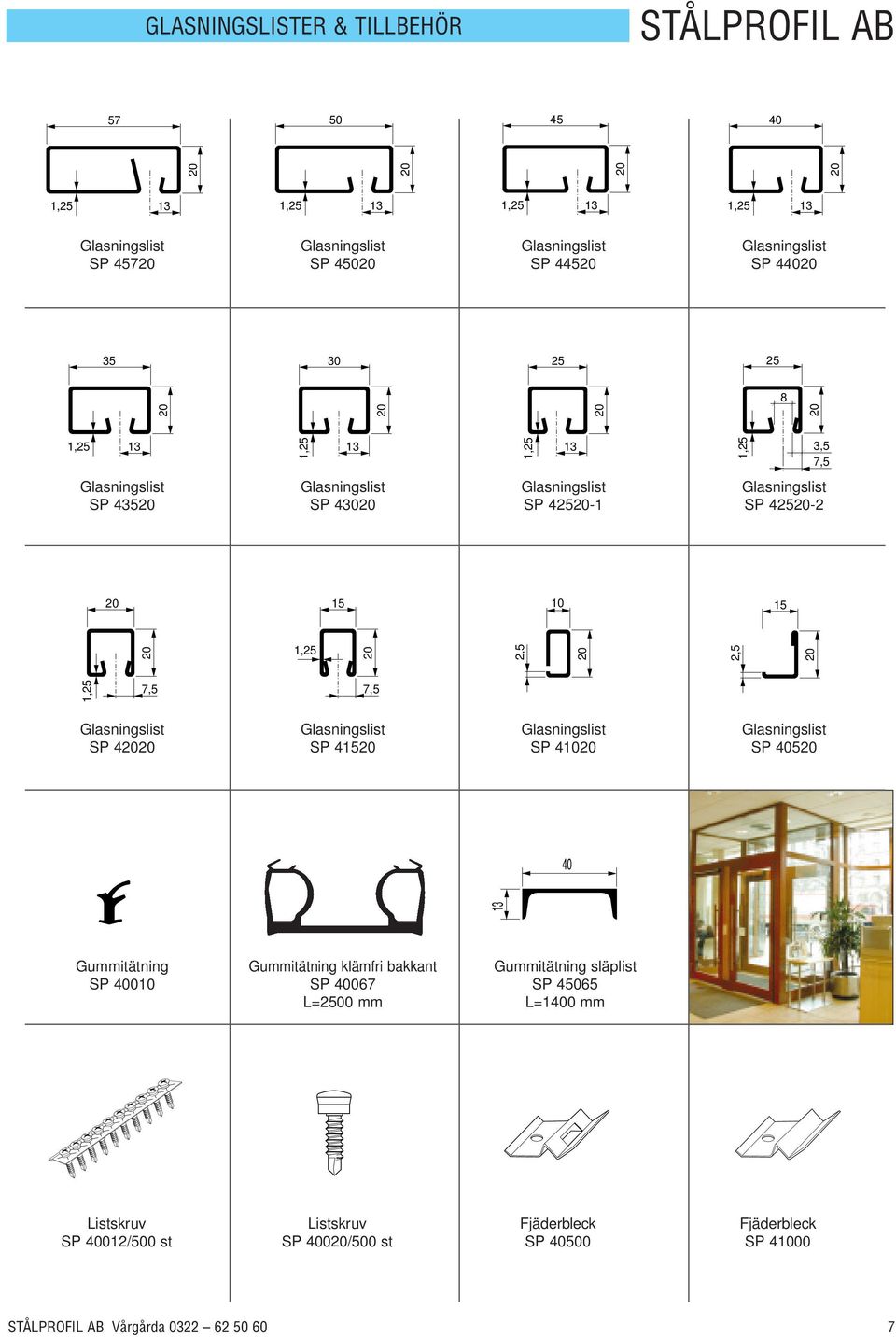

7 GLASNINGSLISTER & TILLBEHÖR STÅLPROFIL AB , , , ,25 13 SP 457 SP 450 SP 445 SP 440 1, , , ,25 3,5 7,5 SP 435 SP 430 SP SP ,25 2,5 2,5 1,25 7,5 7,5 SP 4 SP 415 SP 410 SP Gummitätning SP Gummitätning klämfri bakkant SP L=2500 mm Gummitätning släplist SP L=1400 mm Listskruv SP 40012/500 st Listskruv SP 400/500 st Fjäderbleck SP Fjäderbleck SP STÅLPROFIL AB Vårgårda

8 STÅLPROFIL AB PROFILSYSTEM SP STÅLPROFIL AB Vårgårda

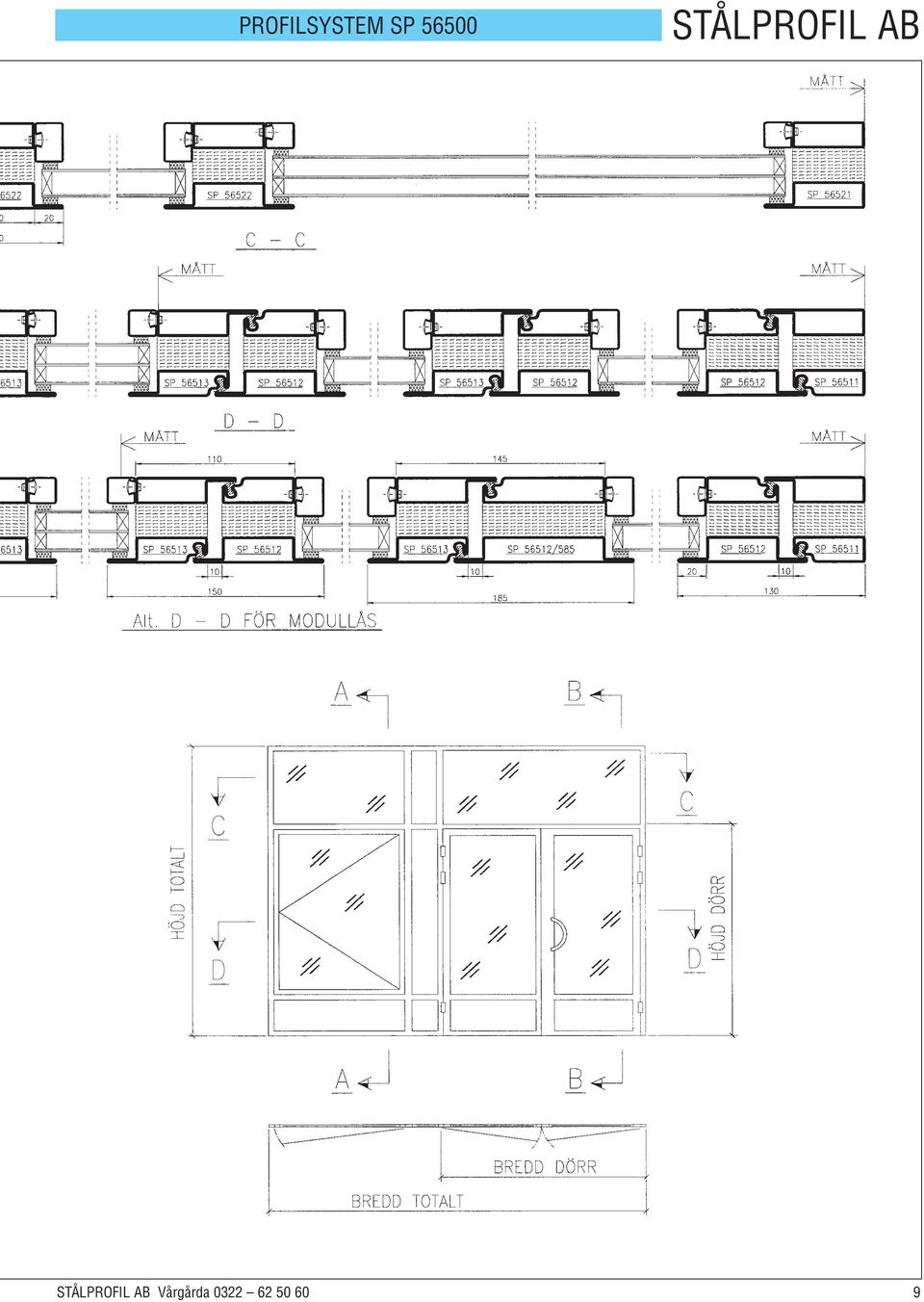

9 PROFILSYSTEM SP STÅLPROFIL AB STÅLPROFIL AB Vårgårda

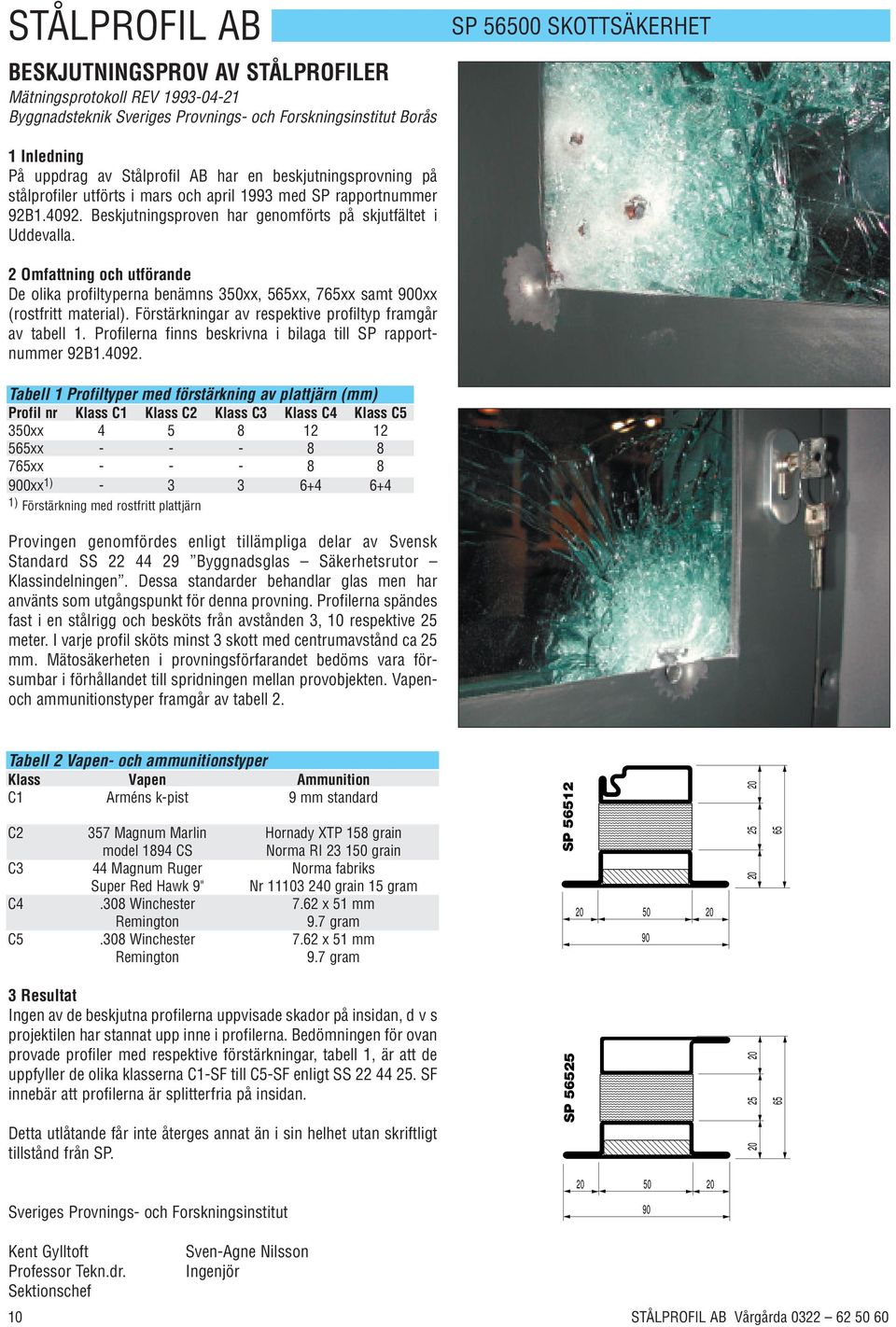

10 STÅLPROFIL AB BESKJUTNINGSPROV AV STÅLPROFILER Mätningsprotokoll REV Byggnadsteknik Sveriges Provnings- och Forskningsinstitut Borås SP SKOTTSÄKERHET 1 Inledning På uppdrag av Stålprofil AB har en beskjutningsprovning på stålprofiler utförts i mars och april 1993 med SP rapportnummer 92B Beskjutningsproven har genomförts på skjutfältet i Uddevalla. 2 Omfattning och utförande De olika profiltyperna benämns 350xx, 565xx, 765xx samt 900xx (rostfritt material). Förstärkningar av respektive profiltyp framgår av tabell 1. Profilerna finns beskrivna i bilaga till SP rapportnummer 92B Tabell 1 Profiltyper med förstärkning av plattjärn (mm) Profil nr Klass C1 Klass C2 Klass C3 Klass C4 Klass C5 350xx xx xx xx 1) ) Förstärkning med rostfritt plattjärn Provingen genomfördes enligt tillämpliga delar av Svensk Standard SS Byggnadsglas Säkerhetsrutor Klassindelningen. Dessa standarder behandlar glas men har använts som utgångspunkt för denna provning. Profilerna spändes fast i en stålrigg och besköts från avstånden 3, 10 respektive 25 meter. I varje profil sköts minst 3 skott med centrumavstånd ca 25 mm. Mätosäkerheten i provningsförfarandet bedöms vara försumbar i förhållandet till spridningen mellan provobjekten. Vapenoch ammunitionstyper framgår av tabell 2. Tabell 2 Vapen- och ammunitionstyper Klass Vapen Ammunition C1 Arméns k-pist 9 mm standard C2 357 Magnum Marlin Hornady XTP 158 grain model 1894 CS Norma RI grain C3 44 Magnum Ruger Norma fabriks Super Red Hawk 9" Nr grain 15 gram C4.308 Winchester 7.62 x 51 mm Remington 9.7 gram C5.308 Winchester 7.62 x 51 mm Remington 9.7 gram SP Resultat Ingen av de beskjutna profilerna uppvisade skador på insidan, d v s projektilen har stannat upp inne i profilerna. Bedömningen för ovan provade profiler med respektive förstärkningar, tabell 1, är att de uppfyller de olika klasserna C1-SF till C5-SF enligt SS SF innebär att profilerna är splitterfria på insidan. Detta utlåtande får inte återges annat än i sin helhet utan skriftligt tillstånd från SP. SP Sveriges Provnings- och Forskningsinstitut 90 Kent Gylltoft Professor Tekn.dr. Sektionschef 10 Sven-Agne Nilsson Ingenjör STÅLPROFIL AB Vårgårda

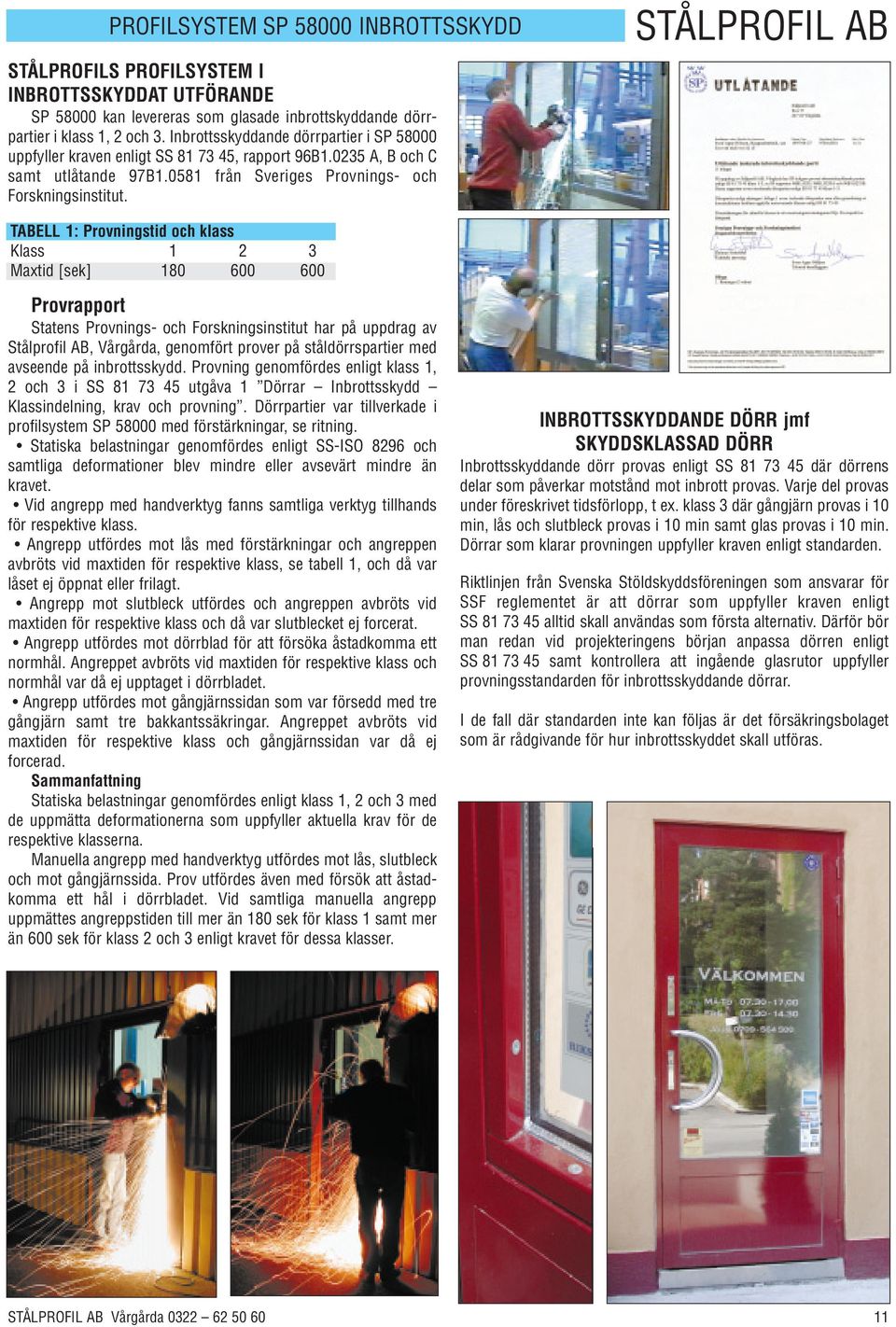

11 PROFILSYSTEM SP INBROTTSSKYDD STÅLPROFILS PROFILSYSTEM I INBROTTSSKYDDAT UTFÖRANDE SP kan levereras som glasade inbrottskyddande dörrpartier i klass 1, 2 och 3. Inbrottsskyddande dörrpartier i SP uppfyller kraven enligt SS , rapport 96B A, B och C samt utlåtande 97B från Sveriges Provnings- och Forskningsinstitut. STÅLPROFIL AB TABELL 1: Provningstid och klass Klass Maxtid [sek] Provrapport Statens Provnings- och Forskningsinstitut har på uppdrag av Stålprofil AB, Vårgårda, genomfört prover på ståldörrspartier med avseende på inbrottsskydd. Provning genomfördes enligt klass 1, 2 och 3 i SS utgåva 1 Dörrar Inbrottsskydd Klassindelning, krav och provning. Dörrpartier var tillverkade i profilsystem SP med förstärkningar, se ritning. Statiska belastningar genomfördes enligt SS-ISO 8296 och samtliga deformationer blev mindre eller avsevärt mindre än kravet. Vid angrepp med handverktyg fanns samtliga verktyg tillhands för respektive klass. Angrepp utfördes mot lås med förstärkningar och angreppen avbröts vid maxtiden för respektive klass, se tabell 1, och då var låset ej öppnat eller frilagt. Angrepp mot slutbleck utfördes och angreppen avbröts vid maxtiden för respektive klass och då var slutblecket ej forcerat. Angrepp utfördes mot dörrblad för att försöka åstadkomma ett normhål. Angreppet avbröts vid maxtiden för respektive klass och normhål var då ej upptaget i dörrbladet. Angrepp utfördes mot gångjärnssidan som var försedd med tre gångjärn samt tre bakkantssäkringar. Angreppet avbröts vid maxtiden för respektive klass och gångjärnssidan var då ej forcerad. Sammanfattning Statiska belastningar genomfördes enligt klass 1, 2 och 3 med de uppmätta deformationerna som uppfyller aktuella krav för de respektive klasserna. Manuella angrepp med handverktyg utfördes mot lås, slutbleck och mot gångjärnssida. Prov utfördes även med försök att åstadkomma ett hål i dörrbladet. Vid samtliga manuella angrepp uppmättes angreppstiden till mer än 180 sek för klass 1 samt mer än 600 sek för klass 2 och 3 enligt kravet för dessa klasser. INBROTTSSKYDDANDE DÖRR jmf SKYDDSKLASSAD DÖRR Inbrottsskyddande dörr provas enligt SS där dörrens delar som påverkar motstånd mot inbrott provas. Varje del provas under föreskrivet tidsförlopp, t ex. klass 3 där gångjärn provas i 10 min, lås och slutbleck provas i 10 min samt glas provas i 10 min. Dörrar som klarar provningen uppfyller kraven enligt standarden. Riktlinjen från Svenska Stöldskyddsföreningen som ansvarar för SSF reglementet är att dörrar som uppfyller kraven enligt SS alltid skall användas som första alternativ. Därför bör man redan vid projekteringens början anpassa dörren enligt SS samt kontrollera att ingående glasrutor uppfyller provningsstandarden för inbrottsskyddande dörrar. I de fall där standarden inte kan följas är det försäkringsbolaget som är rådgivande för hur inbrottsskyddet skall utföras. STÅLPROFIL AB Vårgårda

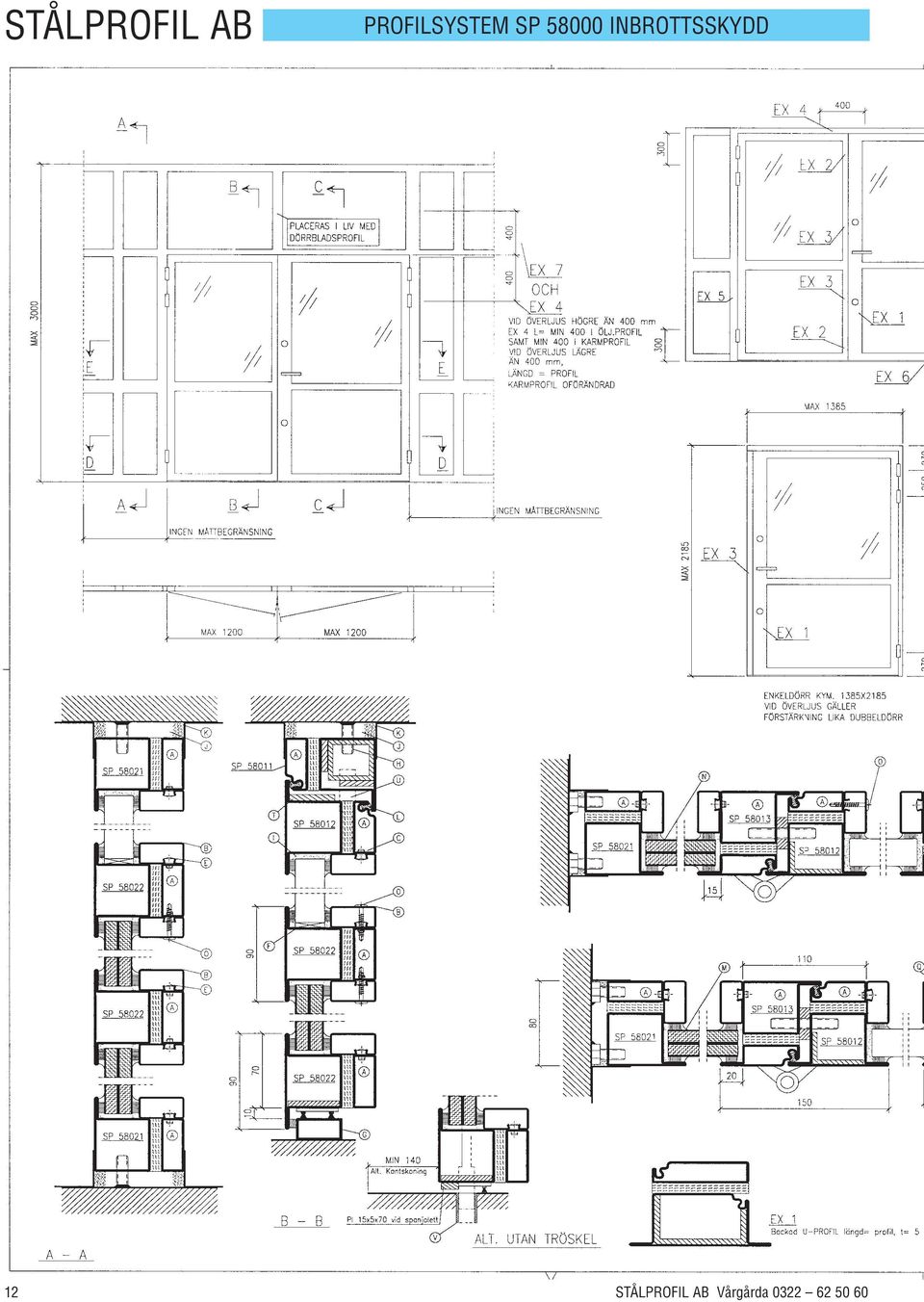

12 STÅLPROFIL AB PROFILSYSTEM SP INBROTTSSKYDD 12 STÅLPROFIL AB Vårgårda

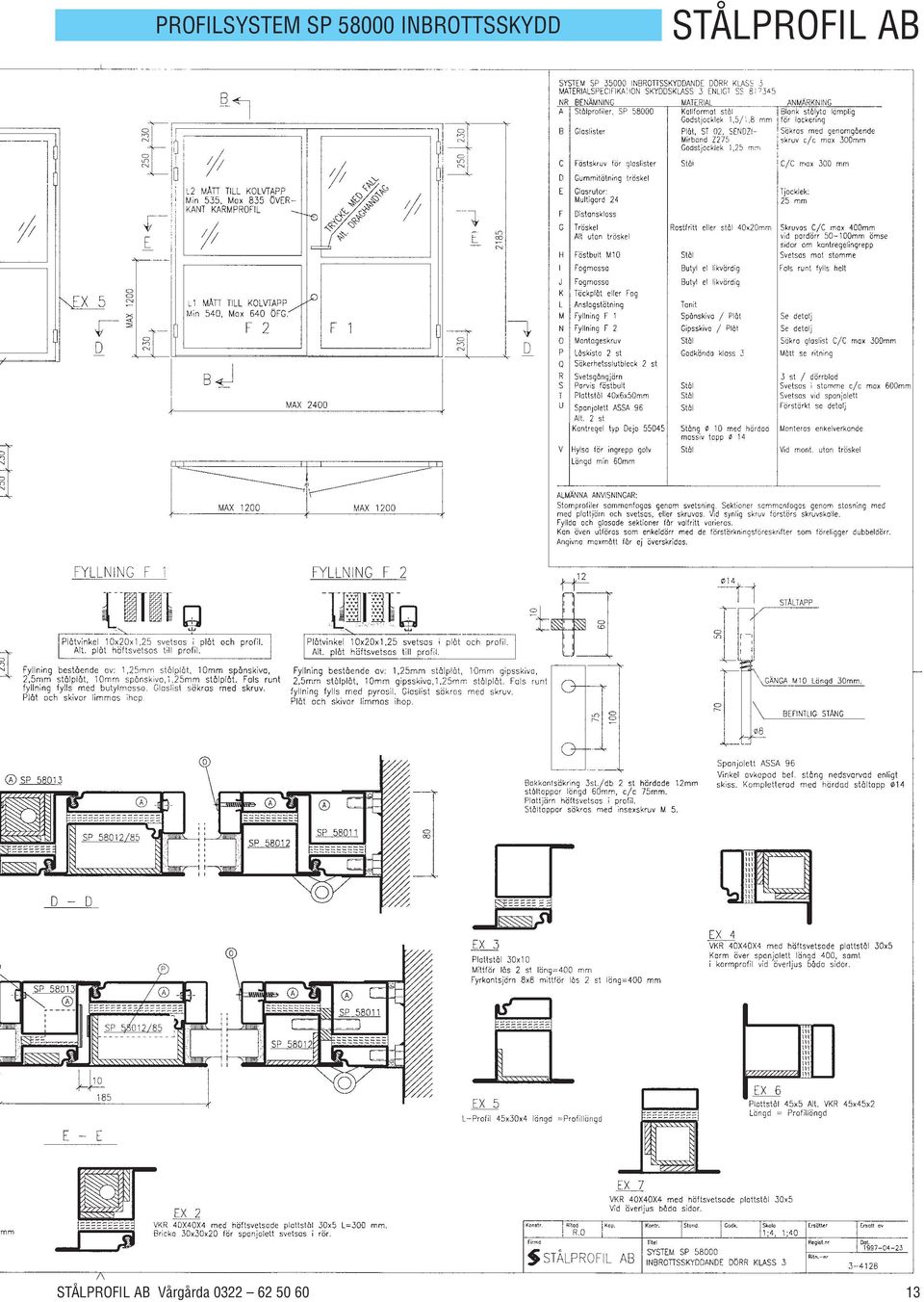

13 PROFILSYSTEM SP INBROTTSSKYDD STÅLPROFIL AB STÅLPROFIL AB Vårgårda

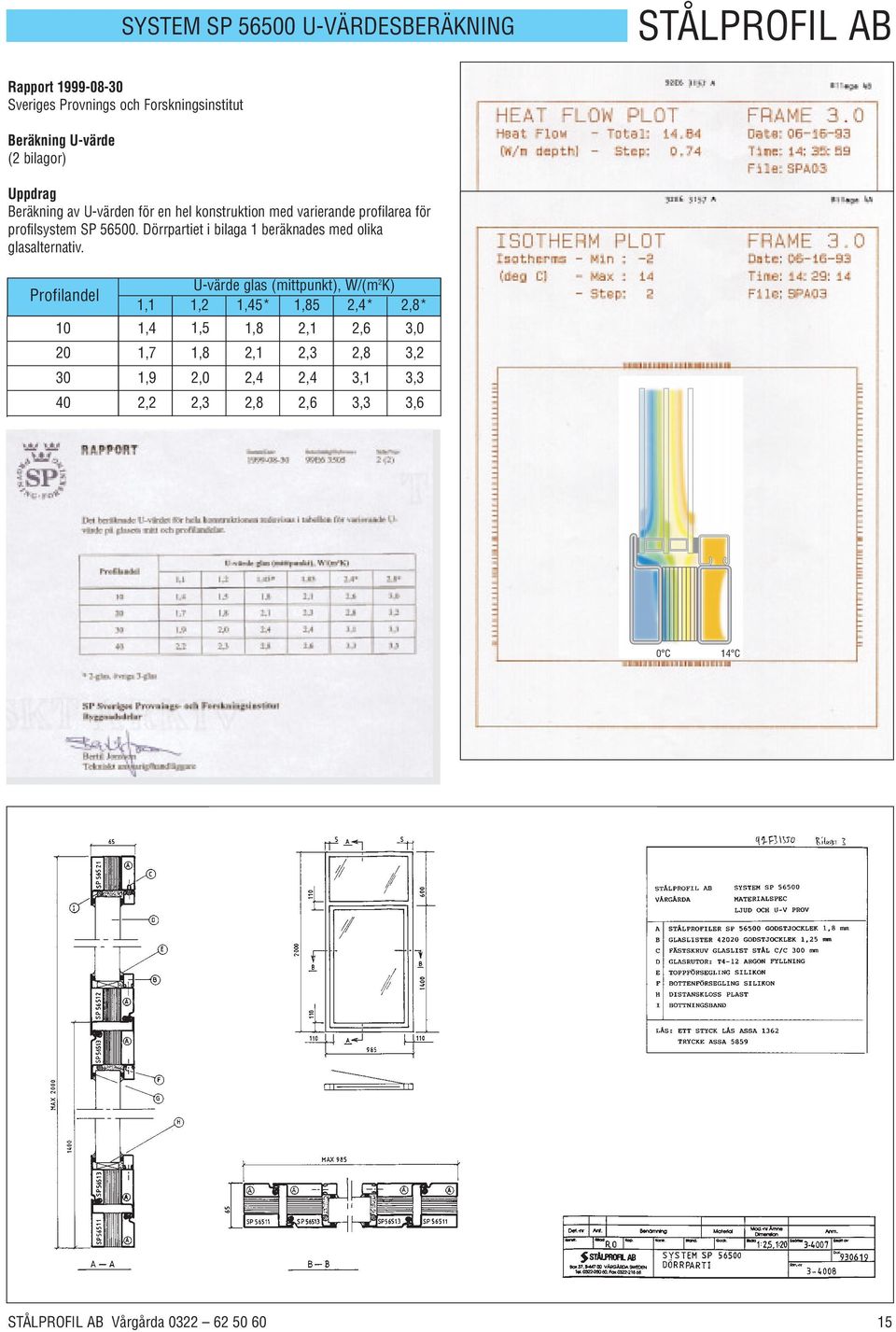

14 STÅLPROFIL AB U-VÄRDESBERÄKNING BERÄKNING AV U-VÄRDE FÖR STÅLPROFILSYSTEM SP Rapport , Statens Provningsanstalt, enhet Energiteknik, Borås. Beräkning av U-värde för stålprofilsystem (6 bilagor) Uppdrag Uppdragsgivaren levererade ritning av dörrparti (nr ) samt ritningar av principkonstruktionen för profilsystem SP för beräkning av U-värden med programmet FRAME. Dörrkonstruktionen framgår av bilaga 1. Beräkning Beräkningen av karm/båge samt kantzon genomfördes med programmet FRAME. U-värdet för fönstrets mittdel beräknades med hjälp av framräknade värmekonduktiviteter ur programmet FRAME. Glasdelen beräknades för en två- eller treglasruta (förseglad enhet). För glas med lågemissionsbeläggningarna Kappa Energi Klar (KEK) och Kappa Energi Float (KEF) från Pilkington AB har värdet e = 0,12 respektive e = 0,18 för emissiviteten använts. Övriga glasytor har ansatts till e = 0,84. Värmekonduktivitet för distansprofil av aluminium har satts till 160 W/(m K). Träfiber mellan stålprofiler har bestämts till 0,12 W/(m K), se rapport 92E B. Övriga värden enligt bilaga 1 och tabell i programmet. Lufttemperatur och värmeövergångsmotstånd har ansatts till Ji = +25 C och Rsi = 0,13 m2k/w på insidan samt Je = -5 C och Rse = 0,04 m2k/w på utsidan. För att erhålla indata (temperaturer vid varm respektive kall sida) till luftspaltema tillämpades ett iterativt förfarande. Vid en förnyad beräkning användes såsom indata den föregående beräkningens temperatur. Proceduren höll på till dess temperaturerna inte ändrades. Beräkningarna har genomförts på följande glaskombinationer: Areor-profiler Vid övre glas SP ,985 0,525-0,4425=0,0746 m2 Vid undre glas SP SP ,985 1,325-0,9027=0,4024 m2 Mellan övre- SP SP ,985 0,150=0,1478 m2 undre glas SP glas vägg 3,7 SP SP glas vägg 3,3 SP SP glas 3-glas 3,6 Profil SP Profiler Omgivande delar Uk Profilbredd m 0,070 2-glas Omgivande delar vägg Uk 4,4 3-glas vägg 3,7 fast parti vägg 2,1 2-glas 2-glas 5,4 3-glas 3-glas 4,3 SP ,090 2-glas fast parti 3,6 3-glas fast parti 3,1 *Numreras från utsidan, d v s yttre glasets utsida = 1. SP ,150 2-glas 2-glas 4,3 Nr Glaskombination Spaltvidder Gas Beläggning yta nr* + SP glas 3-glas 3,6 2-glas fast parti 3,3 G1 D luft - 3-glas fast parti 2,9 G2 D Ar KEK (3) SP ,130 2-glas vägg 4,3 G3 T x12 luft+luft - + SP glas vägg 3,3 G4 T Ar+Ar KEK (5) G5 T Ar+Ar KEF (5) U-värden-profiler U-värden (W/[m 2 K]) för profiler (UK) U-värde - hela konstruktioner (se ritning nästa sida). U-värden (W/m2K) för glas och fast parti *Sektion med isolering. Umed= 2,19 0,4425+2,02 0,9027+3,7 0,0746+3,3 0,4024+3,6 0,1478 = 2,50 W/(M 2 K) 0,4425+0,902700,0746+0,4024+0,1478 För alla glaskombinationer erhålls Fönsterkonstruktion G1 G2 G3 G4 G5 F1* * Vägg med fyllning. Umitt, W/(m 2 K) 2,80 1,45 1,85 1,10 1, 0,65 Urand, W/(m 2 K) 3,05 2,00 2,30 1,65 1,75 1,30 Uglas UK Umedel Övre Undre G1 3,07 2,90 4,4 4,3 4,3 3,4 G2 1,83 1,66 4,4 4,3 4,3 2,5 G3 2,19 2,02 3,7 3,3 3,6 2,5 G4 1,47 1,31 3,7 3,3 3,6 2,0 G5 1,57 1,41 3,7 3,3 3,6 2,1 F1* 1,06 0,9 2,7 2,7 2,7 1,5 14 STÅLPROFIL AB Vårgårda

15 SYSTEM SP U-VÄRDESBERÄKNING STÅLPROFIL AB Rapport Sveriges Provnings och Forskningsinstitut Beräkning U-värde (2 bilagor) Uppdrag Beräkning av U-värden för en hel konstruktion med varierande profilarea för profilsystem SP Dörrpartiet i bilaga 1 beräknades med olika glasalternativ. Profilandel U-värde glas (mittpunkt), W/(m 2 K) 1,1 1,2 1,45* 1,85 2,4* 2,8* 10 1,4 1,5 1,8 2,1 2,6 3,0 1,7 1,8 2,1 2,3 2,8 3,2 30 1,9 2,0 2,4 2,4 3,1 3,3 40 2,2 2,3 2,8 2,6 3,3 3,6 0 C 14 C STÅLPROFIL AB Vårgårda

16 STÅLPROFIL AB KLÄMFRI BAKKANT KLÄMFRI BAKKANT SP SP KLÄMFRI BAKKANT ANVÄNDS TILL OISOLERADE OCH ISOLERADE PROFILER I BRANDKLASS UPP TILL E 60/EI 60. SP är mönsterskyddad UNDVIK KLÄMSKADOR! SE TILL ATT DINA DÖRRPARTIER INNEHÅLLER STÅLPROFILS MÖNSTERSKYDDADE KLÄMFRIA BAKKANT! 16 STÅLPROFIL AB Vårgårda

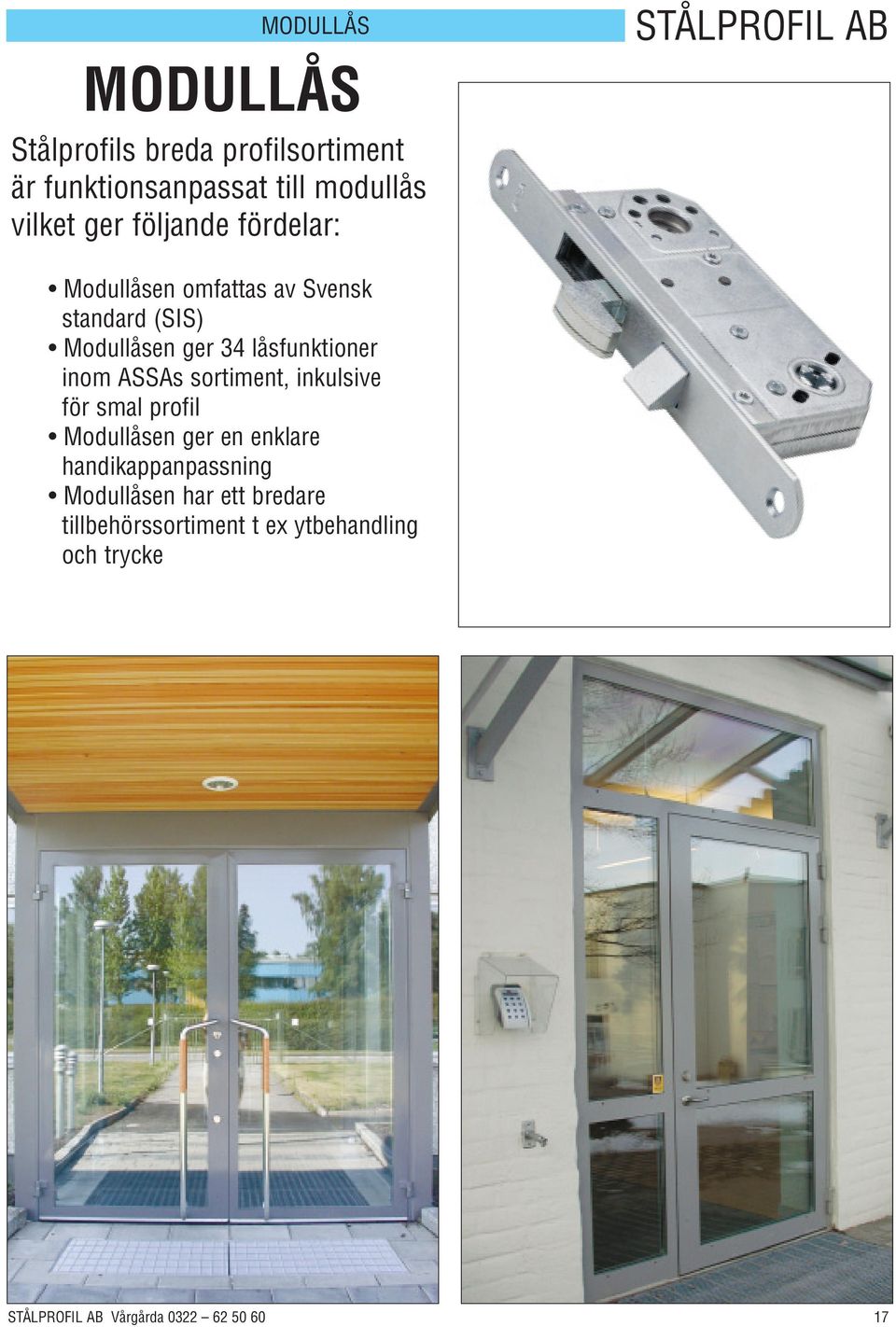

17 MODULLÅS MODULLÅS Stålprofils breda profilsortiment är funktionsanpassat till modullås vilket ger följande fördelar: STÅLPROFIL AB Modullåsen omfattas av Svensk standard (SIS) Modullåsen ger 34 låsfunktioner inom ASSAs sortiment, inkulsive för smal profil Modullåsen ger en enklare handikappanpassning Modullåsen har ett bredare tillbehörssortiment t ex ytbehandling och trycke STÅLPROFIL AB Vårgårda

18 STÅLPROFIL AB SYSTEM SP LJUDREDUKTION 18 STÅLPROFIL AB Vårgårda

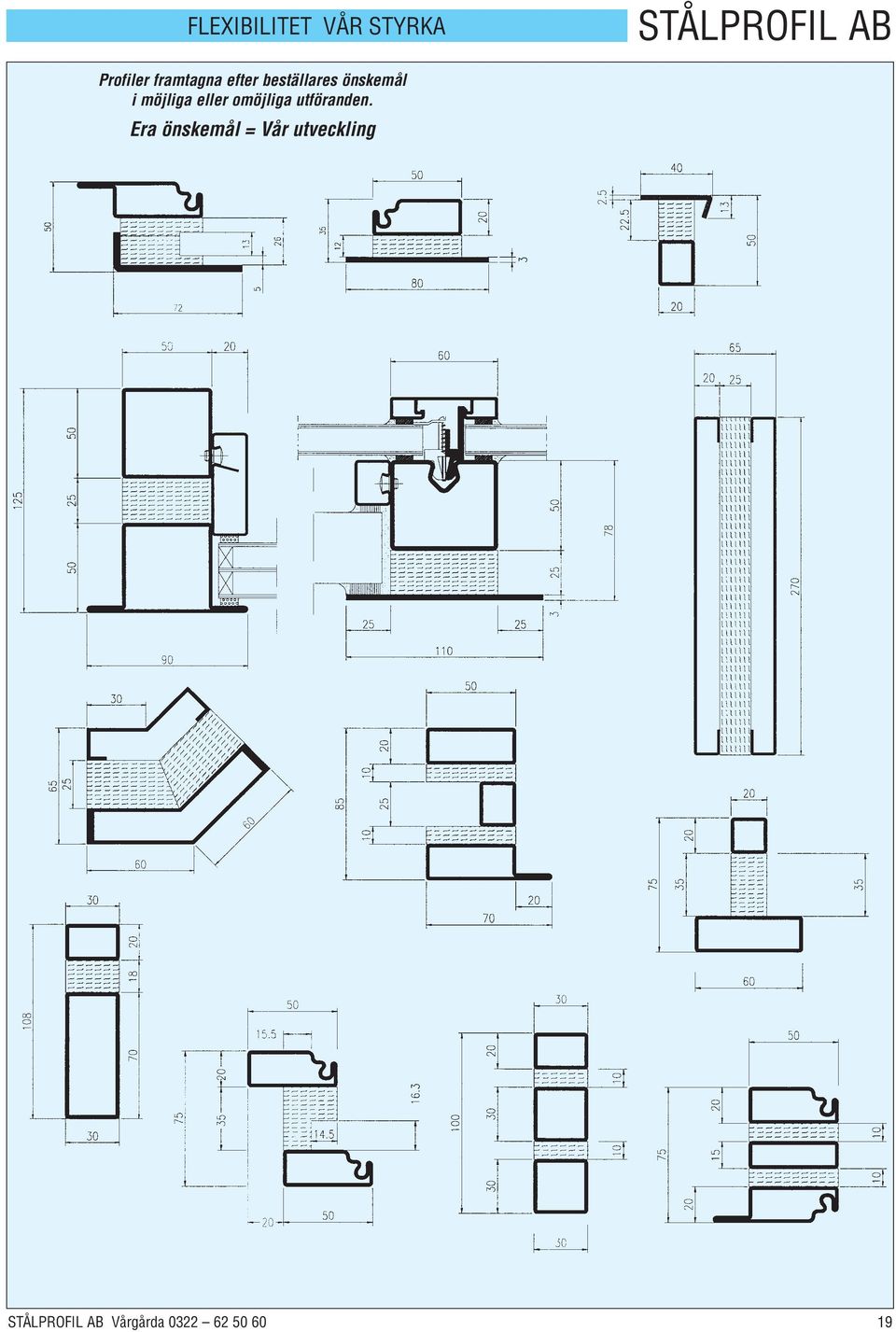

19 FLEXIBILITET VÅR STYRKA STÅLPROFIL AB Profiler framtagna efter beställares önskemål i möjliga eller omöjliga utföranden. Era önskemål = Vår utveckling STÅLPROFIL AB Vårgårda
