1 silverstone Materialhantering Katalog 2005 Gaffelvagnar Motorlyftvagnar Saxlyftare Manuella Staplare Elektriska Staplare Motviktstruckar Verkstadskranar Stationära Lyftbord Mobila Lyftbord Maskinskridskor Domkrafter Möbeltransportörer Trallor Plast & Stål Säckkärror Plattformsvagnar Hyllsystem Universal

2 Gaffellyftvagn Snabblyft 2300 kg 4.400: :- Gaffellyftvagn med automatiskt snabblyftsystem som lyfter pallen på ett pumpslag. Denna mycket populära underhållsfria gaffellyftvagn har en robust grundkonstruktion som ger en lång livslängd. Utrustad med inbyggd överlastventil för överlastskydd, underhållsfria bussningar och lager (RS) samt skyddad/tätad hydraulpump. Dubbla klätterhjul av nylon som skyddar gaffelhjul och pall. Styrhjul av gummi som standard. Lyfthastighet 25/10 mm/slag (Snabblyft upp till 150 kg / normallyft över 150 kg). Lyftkapacitet 2300 kg. Lyfter 2300 kg Snabblyft 25 mm/sl RS Lager Modell Kapacitet (kg) Gaffelbredd (mm) Gaffellängd (mm) Vikt (kg) Q / / or Single Nylon Q / / or Single PU Q / / or Boggie Nylon Q / / or Boggie PU Fotbroms (tillval) Hjul (SEK) * Polyuretanhjul = PU Tillval fotbroms för ökad säkerhet. Skyddad högkvalitativ pump, med lätt snabblyftpumping. Singelhjul eller boggihjul av NY/PU. Dubbla klätterhjul. Lyfter 2500 kg Heavy-Duty RS Lager Gaffellyftvagn Heavy-Duty 2500 kg Gaffellyftvagn med normal lyftfunktion för lätt lyftning av tunga laster. Denna högkvalitativa underhållsfria gaffellyftvagn har ett förstärkt och slitstarkt chassi för tuff och tung hantering. Utrustad med inbyggd överlastventil för överlastskydd, underhållsfria bussningar/lager (RS) och 13 smörjnipplar. Slutet hydraulsystem med skyddad/tätad pump. Helgjutet pumphus. Detta ger en extra lång livslängd. Dubbla klätterhjul av nylon som skyddar gaffelhjul och pall. Lyfthastighet 7 mm/slag. Lyftkapacitet 2500 kg Slutet hydraulsystem med helgjutet pumphus. Modell Kapacitet (kg) Gaffelbredd (mm) Gaffellängd (mm) Vikt (mm) /1000/ / /1000/ Single Nylon / Single PU / / or Boggie Nylon / / or Boggie PU / Boggie PU / Boggie PU Hjul (SEK) 1.995: : : :- 325: : : : : :- * Polyuretanhjul = PU

3 Gaffelvagnar Rostfri / Galvaniserad / Lågprofil 2000 kg Gaffelvagn Rostfri gjord av syrafast rostfri stål, för att möta de tuffa krav i fuktig hantering och korrosiva applikationer. Det självklara valet för kött, fisk, mat och livsmedelsindustrin och övriga korrosiva miljöer. Alla delar är gjorda av rostfritt stål inkl. pump, chassi, gafflar, handtag, dragstång, bussningar, lager, sprintar och bultar. Utrustad med överlastventil, underhållsfria bussningar/lager (RS), skyddad och tätad hydraulik samt 13 smörjnipplar. I denna applikation är dessa fördelar extra viktiga för att säkerställa en lång livslängd. Nylonhjul endast. Lyftkapacitet 2000 kg. (Stålkvalité AISI 316 / EN ). Syrafast Stål Helt Rostfri Gaffelvagn Lågprofil är endast 55 mm hög, som används för hantering av extra låga pallar. Gafflar och chassi är förstärkta vilket reducerar höjden. Klätterhjulen ersätts med glidplattor. Polyuretanhjul endast. Lyftkapacitet 2000 kg. Rostfri HPS20S Den galvaniserade vagnen är ett Lågpris-alternativ till den rostfria vagnen. Den varmgalvaniserade vagn kan läka mekaniska repor, vilket gör den fri från korrosion. Samma utrustning som den rostfria vagnen, men ej smörjnipplar. Nylonhjul endast. Lyftkapacitet 2000 kg. H = 55 mm Lågprofil HPL20S Varmgalvaniserat HPG20S Lågprofil med boggihjul PU. Klätter-glid-platta. Modell Kapacitet (kg) Gaffelbredd (mm) Gaffellängd (mm) Vikt (kg) HPS20S Boggie Nylon HPG20S Boggie Nylon HPL20S Boggie PU HPW20S Boggie PU Hjul (SEK) : : : :- * Polyuretanhjul = PU Alla gaffelvagnar med underhållsfria bussningar och RS gummitätade lager, som standard. Olika hjul som tillval. Gaffellyftvagn Elektronisk Våg 2000 kg Gaffelvagn med elektronisk våg för många applikationer. Stationär och mobil vägning eller normala uppgifter för en gaffelvagn. Tidsbesparande arbete, flexibel hantering och effektivitet i samma gaffelvagn. Säker fixering av gafflarna och lastcellerna mot chassit. Fyra (4) lastceller ger en mycket noggrann vägning av jämna och ojämna laster. Utrustad med toppkvalitativ elektronisk våg, med mikroprocessor och sensorer från Mettler-Toledo USA. Inkl. laddningsbara batterier, inbyggd laddare samt kablar för nät och laddare. Allt monterat i en skyddad stålbox med en inspektionslucka. Elektronisk display med stora siffror/bokstäver, automatisk avstängning av display, vägning i kilogram (kg) och pounds (lbs), Net/Gross, Tara och andra funktioner. Vagnen har ett starkt och tillförlitligt chassi, inbyggd överlastventil, underhållsfria bussningar och lager (RS), säker kabeldragning och skyddad/tätad pump. Inga klätterhjul ingår. Polyuretanhjul endast. Vägning noggranhet +/- 1 kg vid full last och upplösning 0,10 kg. Lyftkapacitet 2000 kg. Mikroprocessor Våg Fyra (4) Lastceller Anslutningskablar för nät 220 V, för laddare 12 V. Stor vågdisplay med stora siffror och bokstäver. Elektronisk våg HPW20S För information om Din återförsäljare, se framsidan! 3

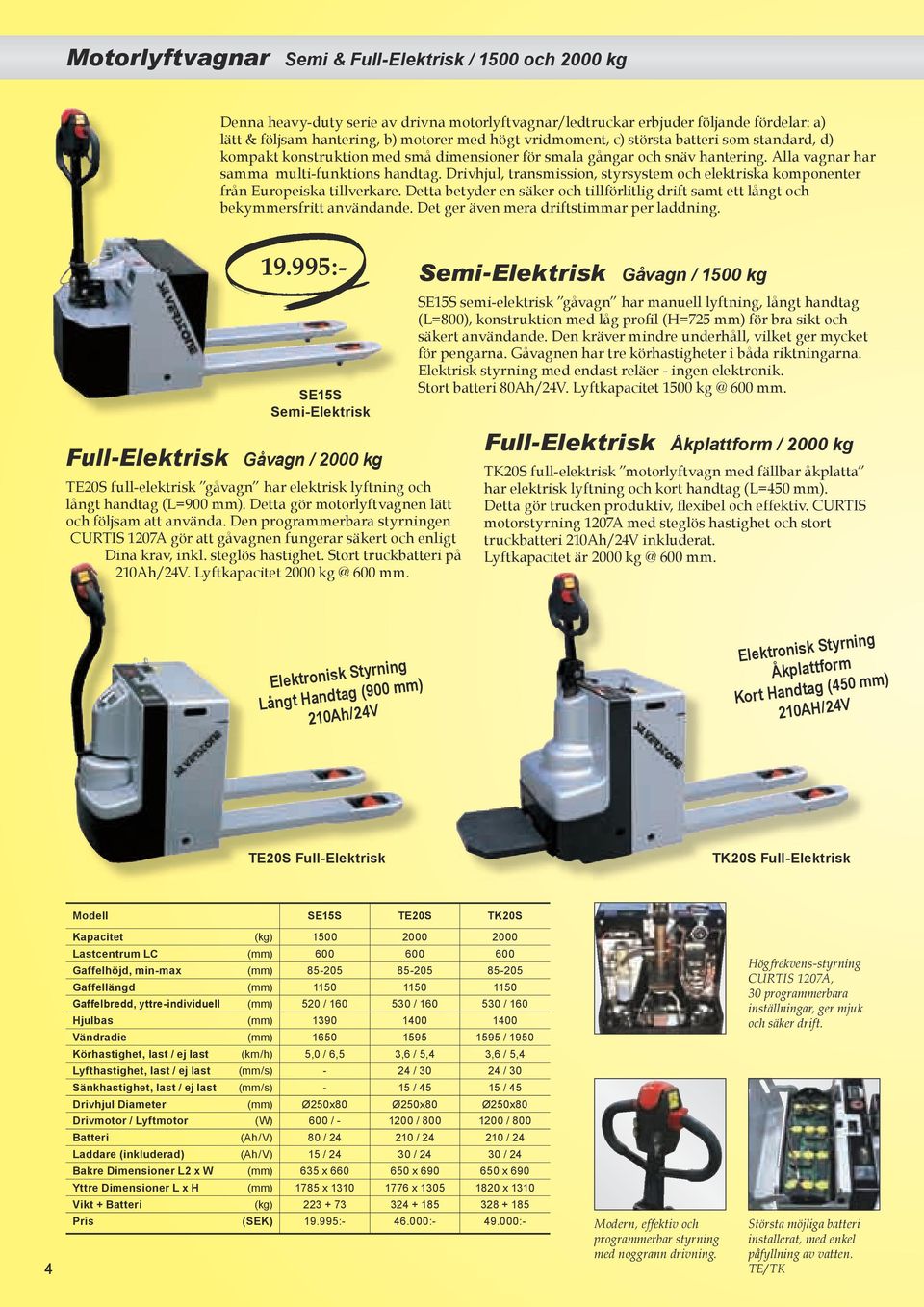

4 Motorlyftvagnar Semi & Full-Elektrisk / 1500 och 2000 kg Denna heavy-duty serie av drivna motorlyftvagnar/ledtruckar erbjuder följande fördelar: a) lätt & följsam hantering, b) motorer med högt vridmoment, c) största batteri som standard, d) kompakt konstruktion med små dimensioner för smala gångar och snäv hantering. Alla vagnar har samma multi-funktions handtag. Drivhjul, transmission, styrsystem och elektriska komponenter från Europeiska tillverkare. Detta betyder en säker och tillförlitlig drift samt ett långt och bekymmersfritt användande. Det ger även mera driftstimmar per laddning :- SE15S Semi-Elektrisk Semi-Elektrisk Gåvagn / 1500 kg SE15S semi-elektrisk gåvagn har manuell lyftning, långt handtag (L=800), konstruktion med låg profil (H=725 mm) för bra sikt och säkert användande. Den kräver mindre underhåll, vilket ger mycket för pengarna. Gåvagnen har tre körhastigheter i båda riktningarna. Elektrisk styrning med endast reläer - ingen elektronik. Stort batteri 80Ah/24V. Lyftkapacitet mm. Full-Elektrisk Gåvagn / 2000 kg TE20S full-elektrisk gåvagn har elektrisk lyftning och långt handtag (L=900 mm). Detta gör motorlyftvagnen lätt och följsam att använda. Den programmerbara styrningen CURTIS 1207A gör att gåvagnen fungerar säkert och enligt Dina krav, inkl. steglös hastighet. Stort truckbatteri på 210Ah/24V. Lyftkapacitet mm. Full-Elektrisk Åkplattform / 2000 kg TK20S full-elektrisk motorlyftvagn med fällbar åkplatta har elektrisk lyftning och kort handtag (L=450 mm). Detta gör trucken produktiv, flexibel och effektiv. CURTIS motorstyrning 1207A med steglös hastighet och stort truckbatteri 210Ah/24V inkluderat. Lyftkapacitet är mm. Elektronisk Styrning Långt Handtag (900 mm) 210Ah/24V Elektronisk Styrning Åkplattform Kort Handtag (450 mm) 210AH/24V TE20S Full-Elektrisk TK20S Full-Elektrisk Modell SE15S TE20S TK20S Kapacitet (kg) Lastcentrum LC (mm) Gaffelhöjd, min-max (mm) Gaffellängd (mm) Gaffelbredd, yttre-individuell (mm) 520 / / / 160 Hjulbas (mm) Vändradie (mm) / 1950 Körhastighet, last / ej last (km/h) 5,0 / 6,5 3,6 / 5,4 3,6 / 5,4 Lyfthastighet, last / ej last (mm/s) - 24 / / 30 Sänkhastighet, last / ej last (mm/s) - 15 / / 45 Drivhjul Diameter (mm) Ø250x80 Ø250x80 Ø250x80 Drivmotor / Lyftmotor (W) 600 / / / 800 Batteri (Ah/V) 80 / / / 24 Laddare (inkluderad) (Ah/V) 15 / / / 24 Bakre Dimensioner L2 x W (mm) 635 x x x 690 Yttre Dimensioner L x H (mm) 1785 x x x 1310 Vikt + Batteri (kg) (SEK) : : :- Modern, effektiv och programmerbar styrning med noggrann drivning. Högfrekvens-styrning CURTIS 1207A, 30 programmerbara inställningar, ger mjuk och säker drift. Största möjliga batteri installerat, med enkel påfyllning av vatten. TE/TK

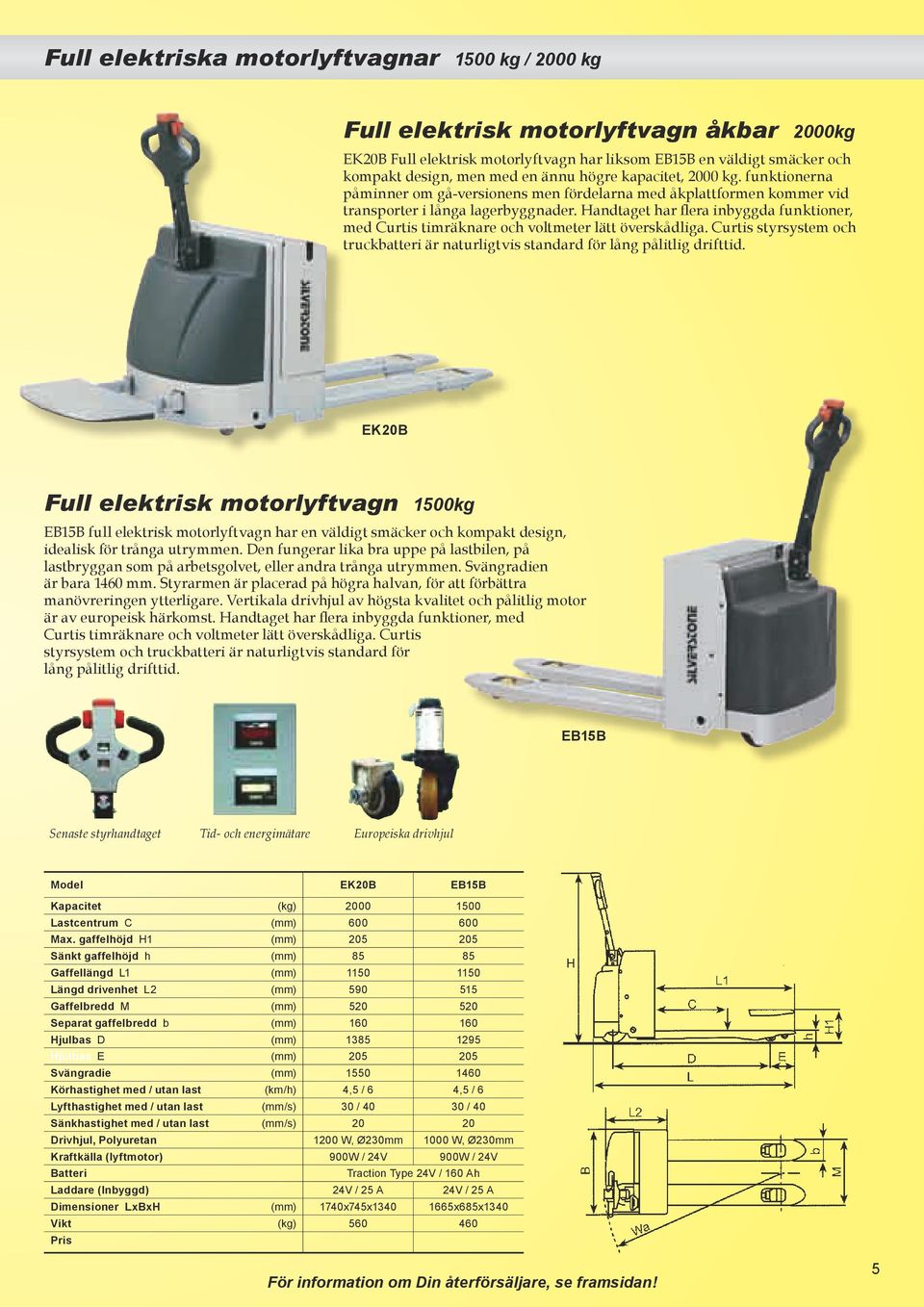

5 Full elektriska motorlyftvagnar 1500 kg / 2000 kg Full elektrisk motorlyftvagn åkbar 2000kg EK20B Full elektrisk motorlyftvagn har liksom EB15B en väldigt smäcker och kompakt design, men med en ännu högre kapacitet, 2000 kg. funktionerna påminner om gå-versionens men fördelarna med åkplattformen kommer vid transporter i långa lagerbyggnader. Handtaget har flera inbyggda funktioner, med Curtis timräknare och voltmeter lätt överskådliga. Curtis styrsystem och truckbatteri är naturligtvis standard för lång pålitlig drifttid. EK20B Full elektrisk motorlyftvagn 1500kg EB15B full elektrisk motorlyftvagn har en väldigt smäcker och kompakt design, idealisk för trånga utrymmen. Den fungerar lika bra uppe på lastbilen, på lastbryggan som på arbetsgolvet, eller andra trånga utrymmen. Svängradien är bara 1460 mm. Styrarmen är placerad på högra halvan, för att förbättra manövreringen ytterligare. Vertikala drivhjul av högsta kvalitet och pålitlig motor är av europeisk härkomst. Handtaget har flera inbyggda funktioner, med Curtis timräknare och voltmeter lätt överskådliga. Curtis styrsystem och truckbatteri är naturligtvis standard för lång pålitlig drifttid. EB15B Senaste styrhandtaget Tid- och energimätare Europeiska drivhjul Model EK20B EB15B Kapacitet (kg) Lastcentrum C (mm) Max. gaffelhöjd H1 (mm) Sänkt gaffelhöjd h (mm) Gaffellängd L1 (mm) Längd drivenhet L2 (mm) Gaffelbredd M (mm) Separat gaffelbredd b (mm) Hjulbas D (mm) Hjulbas E (mm) Svängradie (mm) Körhastighet med / utan last (km/h) 4,5 / 6 4,5 / 6 Lyfthastighet med / utan last (mm/s) 30 / / 40 Sänkhastighet med / utan last (mm/s) Drivhjul, Polyuretan 1200 W, Ø230mm 1000 W, Ø230mm Kraftkälla (lyftmotor) 900W / 24V 900W / 24V Batteri Traction Type 24V / 160 Ah Laddare (Inbyggd) 24V / 25 A 24V / 25 A Dimensioner LxBxH (mm) 1740x745x x685x1340 Vikt (kg) För information om Din återförsäljare, se framsidan! 5

6 Saxlyftare / Höglyftare Manuell & Elektrisk / 1000 kg De höglyftande sax-gaffelvagnarna är 3-vagnar-i-1: Gaffelvagn, arbets/positioneringsvagn och lyftbord. Dessa fördelar gör saxlyftarna mycket flexibla i många typer av hantering. De används ofta som ett ergonomiskt lyfthjälpmedel, därför att de sparar både rygg, nacke och axlar när man arbetar med pallar eller i andra applikationer. De manuella saxlyftarna har automatiskt snabblyftsystem som lyfter pallen på ett pumpslag. Automatisk justering av sänkningshastigheten för säker drift. Saxlyftarna har en stark grundkonstruktion som ger en lång livslängd. Utrustad med justerbara stabilisatorer fram/ bak som aktiveras vid 400 mm höjd, inbyggd överlastventil, underhållsfria bussningar och lager (RS). Slutet hydraulsystem med skyddad och tätad pump. Ergonomiskt mjukt/varmt handtag. Polyuretanhjul endast. Lyftkapacitet 1000 kg / lyfthöjd är 800 mm. Saxlyftare Kompakt / Snabblyft / Manuell Denna kompakta lågprofils saxlyftare har en teleskopisk 2-stegs lyftcylinder som gör saxlyftaren mycket kompakt och smidig. Automatisk snabblyftsystem upp till 150 kg last, ger dubbla hastigheten. Finns med 1150 mm och 1500 mm gaffellängd. Modell S1000 SM1056 SE1056 S1000 Manuell Saxlyftare Elektrisk / Batteri Den elektriska saxlyftaren gör alla typer av hantering säker och lätt. Batteriboxen är positionerad mellan saxenhet och lyftcylinder, som gör saxlyftaren kompakt och lätt att använda. SE1056 har det största batteri som standard (60Ah/12V), som ger många driftstimmar per laddning. SE1056 har höga lyft- och sänkhastigheter. Den tillförlitliga pump/motor-enheten är från HPI, Frankrike. Laddare ingår. Saxlyftare i världsklass när det gäller kvalité, prestanda och funktion. Den har 1-stegs lyftcylinder och en kraftig hög överdel. Snabblyft 28 mm/slag Singel Lyftcylinder Heavy-Duty Version Manuell pump Manuell pump Elektrisk pump Kapacitet (kg) Gaffelbredd (mm) 520 / / / 160 Gaffellängd (mm) 1150 or Lyfthöjd, min-max (mm) Lifting Speed (mm/slag) 18 / / / 73 (mm/sec) Vikt (kg) 115 or Hjul Polyuretan Polyuretan Polyuretan (SEK) 4.750:- / 6.900: : : : :- SM1056 Manuell Saxlyftare Snabblyft / Manuell Saxlyftare i världsklass när det gäller kvalité, prestanda och funktion. Den har 1-stegs lyftcylinder och en kraftig hög överdel, detta gör den mycket tillförlitlig. Det betyder mindre risk för läckage, beroende på minskat packningsslitage. Automatisk snabblyftsystem upp till 250 kg last, ger dubbla hastigheten. Finns i manuell och elektrisk version. SE1056 Elektrisk 6

7 Lättvikts-Lyftare Manuell kg / Elektrisk kg Denna serie av staplare erbjuder mycket flexibel och användarvänlig materialhantering av lätta laster. De är konstruerade för att avlasta rygg, nacke och axlar vid alla typer av lyftarbete, från golvnivå upptill/över huvudnivå. Detta moderna lyfthjälpmedel är den perfekta lösningen för smala gångar och trånga utrymmen. Typiska applikationer är exempelvis biokemi, sjukhus, mat, catering, kontor, bibliotek, varuhus etc. Grundkonstruktion: a) undre chassi av svetsade stålprofiler, b) non-marking hjul med fotbromsar bak, c) ultra-kompakt lyftstativ, d) tillbehör med snabbyte, e) manuell eller elektrisk lyftning/sänkning e) hantering med gafflar och plattform. Tillbehör: pikbom rullar (singel eller dubbel), rotator rullar, V- block etc. CE-godkänd enligt EN1757. Manuell Lyftare Manövreras med en manuell handvinsch och stålwire, som ger en noggrann och snabb lyft/sänkning funktion. Det automatiska bromssystemet ger en säker sänkning. Långa handtag för lätt förflyttning. 4 länkhjul. Elektrisk Lyftare Lyft/sänkning system med elektrisk motor, drivning med kedja, elektronisk reglering av lyft/sänkning inkl. mjuk start/stopp, elektrisk överlastskydd, portabel och justerbar handpanel, underhållsfritt/tätat batteri, automatisk batteriladdare, kabel till handpanel (L=2 m) och laddkabel (L=2 m). 4 länkhjul. Långa handtag för lätt förflyttning. M100 M :- E80 Större Batteri 12Ah Fullt Utrustad Mycket Flexibel Ergonomiskt Hjälpmedel Fem (5) Modeller E100 E150 Mindre hjul finns som tillbehör för frigång under pall. Modell M100 M200 E80 E100 E150 Version Manuell Manuell Elektrisk Elektrisk Elektrisk Kapacitet (kg) Lastcentrum (mm) Lyfthöjd, min-max (mm) Plattform (LxBxT) (mm) 470x600x15 470x600x15 470x600x15 470x600x15 470x600x15 Gaffel (LxBxT) (mm) 400x330x40 400x330x40 400x330x40 400x330x40 400x330x40 Batteri (Ah/V) /24 12/24 12/24 Styrhjul / Lasthjul (mm) Ø125 / Ø75 Ø125 / Ø75 Ø125 / Ø75 Ø125 / Ø75 Ø125 / Ø75 Dimension (LxBxH) (mm) 840x600x x600x x600x x600x x600x1780 Vikt (kg) (SEK) 5.900: : : : :- Ergonomisk, justerbar och portabel handpanel med laddningskabel. * Andra tillbehör och andra dimensioner mot förfrågan. Pikbom Single E-SS Pikbom Dubbel E-DS Rull-Rotator E-RR V-Block E-VB Styrcentral med av/på, batteri status, buzzer och varningar. Diameter = Ø 47 mm Längd = 600 mm (SEK): Diameter = Ø 47 mm Längd = 450 mm CC avstånd = 200 mm (SEK): Rulle innerdia. Ø mm Rulle ytterdia. Ø 500 mm Rulle längd 250 mm (SEK): Storlek = 400x400 mm Höjd 80 mm (SEK): Non-marking hjul, kullager, parkeringsbroms och påkörningsskydd. För information om Din återförsäljare, se framsidan! 7

8 Vinsch-Staplare Manuell 120 kg Staplaren med handvinsch har en mycket låg vikt jämfört med den klassade lyftkapacitet på 120 kg, därför är den mycket smidig och lättanvänd. Den kompakta och flexibla konstruktion gör den populär för många typer av lättare hantering. Typiska applikationer är varuhus, kontor, lagerutrymmen, trånga platser etc. Handmanövrerad vinsch med wire, ställbar gaffelbredd samt ett ultrakompakt lyftstativ. Staplaren är utrustad med ställbara gafflar för halvpallar, handvinsch för lyftning och sänkning, underhållsfria bussningar och lager (RS). Detta ger en lång livslängd. Kraftigt handtag för säker drift. Stora gummihjul bak och små PU-länkhjul fram samt handmanövrerad fotbroms. Lyftkapacitet 120 kg. PM-120 Ultra-Kompakt Lätt Hantering Staplare Manuell & Elektrisk 400 kg Denna hydrauliska staplare och mobila lyftbord är utrustad med båda fasta gafflar och hårdförkromad löstagbar plattform för flexibel hantering. Används för hantering av halvpallar och/eller som ett mobilt lyftbord. Manuell staplare med fällbar pumpstång till fotpumpen för lyftning och manuellt vridhandtag för sänkning. Elektrisk staplare med stort batteri 74Ah/ 12V, separat laddare, elmotor (DC) och pump för intensiv drift och ökad ergonomi. Inbyggd överlastventil för överlastskydd, underhållsfria bussningar och lager (RS). Slutet hydraulsystem med skyddad och tätad pump. Detta ger en extra lång livslängd. Långa handtag för säker drift. Fotbromsar på de bakre länkhjulen. Polyuretanhjul endast. Lyftkapacitet 400 kg. Batteridriven hydraulisk ministaplare med både fasta gafflar och löstagbar plattform. Stort Batteri 74Ah Mycket Flexibel värd Tre Modeller Modell PM120 ST ST ST EL Version Handvinsch Fotpump Fotpumt Elektrisk pump Kapacitet (kg) Lastcentrum (kg) Lyfthöjd, min-max (mm) Storlek Plattform (mm) - 610x x x580 Gaffelbredd, totalt-gaffel (mm) * Lyfthastighet (mm) 25 mm/varv 12 mm/slag 12 mm/slag 60 mm/sek Lyftmotor (W) Batteri (Ah/V) /12 Styrhjul / Lasthjul (mm) 200x50/50x20 125x35/75x20 125x35/75x20 125x35/75x20 Dimensioner (LxBxH) (mm) 720x485x x580x x580x x580x1620 Vikt (kg) (SEK) 3.990: : : : : :- ST EL ST400 (1100/1500) 8

9 Manuell Staplare Snabblyft / Heavy-Duty / 1000 kg Denna serie av hydrauliska heavy-duty handstaplare har hög lyftkapacitet i både vikt och höjd, vilket gör dem lämpliga för alla typer av hantering inom industri och lager. Manuell pumpning med pumpstång eller fotpedal. Den moderna och lättpumpade hydrauliken med automatiskt snabblyftsystem ger 4 gånger snabbare lyfthastighet än normalt, upp till 100 kg last (45 mm istället för 12,5 mm per slag). Detta gör användaren mer produktiv. Du lyfter pallen på mindre än ett pumpslag. Lyftkapacitet 1000 kg vid LC 585 mm. Modell ES1009 ES1015 ES1025 MT1029 Lyftstativ Simplex 1-steg Simplex 1-steg Duplex 2-steg Duplex 2-steg FL Kapacitet (kg) Lastcentrum (mm) Lyfthöjd, min-max (mm) (frilyft) (frilyft) (frilyft 100) Lyfthastighet, snabb-normal (mm/st) 45-12, , , ,5 Gaffelbredd, totalt-gaffel (mm) 540 / / / / 160 Gaffellängd (mm) Styrhjul (mm) Ø150x40 Ø150x40 Ø150x40 Ø150x55 Gaffelhjul (mm) Ø80x70 (single) Ø80x70 (single) Ø80x70 (single) Ø80x75 (boggie) Vändradie (utvändig) (mm) Dimension (LxBxH) (mm) 1605x795x x765x x765x x685x1995 Vikt (kg) (SEK) 7.800: : : : :- ES1009 LH = 0,90 m ES1015 LH = 1,50 m ES har både handpump och fotpump, dubbla fotbromsar och singel gaffelhjul, tre lyfthöjder och lyftkapacitet 1000 kg. ES/MT har ett svetsat och förstärkt chassi för tunga laster, 1-stegs eller 2-stegs lyftstativ gjort av C-sectionsprofiler, dubbla kedjor och singel lyftcylinder, underhållsfria bussningar och gummitätade lager (RS) i lyftstativ, gaffelvagn och hjul. Slutet hydraulsystem med skyddad pump och inbyggd överlastventil. Detta ger en lång och bekymmersfri livslängd. Nylonhjul endast. MT1029 LH = 2,90 m MT har handbroms, boggi gaffelhjul och lyftstativ med 100 mm frilyft, långa sidohandtag, lyfthöjd 2885 mm och lyftkapacitet 1000 kg. Nylonhjul endast, tätade hjullager RS, parkeringsbroms samt fotskydd på alla hjul. Underhållsfria gummitätade lager RS är monterade i lyftstativ, gaffelvagn och hjul. Inget behov av smörjning. Snabblyft 45 mm/slag Kompakt och Stark Kapacitet 1000 kg Fyra Lyfthöjder ES1025 LH = 2,50 m För information om Din återförsäljare, se framsidan! 9

10 Slim Line Stackers Manual 800 kg / 1000 kg Manuell staplare med enkel mast och quicklyft Detta är en lättanvänd staplare med hög kapacitet, som erbjuder god sikt och därmed ett säkert utfört arbete. Den har en smal men väldigt stark konstruktion som ger dig en helt annorlunda känsla än vanliga staplare. Den är utrustad med automatisk quicklyft som ger 4 gånger snabbare lyfthastighet upp till 150 kg. Styrningen är synkroniserad med två styrhjul. Godkänd enligt EN1757 inklusive CE normer. Modell LS1017 LS1009 LS0809-T Mast Singel Singel Singel Kapacitet (kg) Lastcentrum (mm) Lyfthöjd min-max (mm) Lyfthastighet, quick-norm (mm/st) Gaffelbredd, yttre/inre (mm) 540/ / /160 Gaffellängd (mm) Styrhjul (mm) Ø150x40 Ø150x40 Ø150x40 Lasthjul (mm) Ø80x70 Ø80x70 Ø80x70 Dimensioner (LxWxH) (mm) 1615x685x x725x x725x1320 Vikt (kg) (SEK) 9.990: : : :- LS1017 Staplare med manuell tilt Denna staplare med manuell tilt är designad att ge användaren en ergonomiskt korrekt ställning utan att behöva böja eller sträcka sig efter lasten. Gafflarna kan tiltas 20, åt både höger och vänster med hjälp av en vev. Den har en smal men väldigt stark konstruktion som ger dig en helt annorlunda känsla än vanliga staplare. Den är utrustad med automatisk quicklyft som ger 4 gånger snabbare lyfthastighet upp till 150 kg. Godkänd enligt EN1757 inklusive CE normer. LS1009 Standard LS0809-T Tilt LS0809-T i tiltposition. 10

11 Semi-Elektrisk Staplare Heavy-Duty / 1000 kg De semi-elektriska staplarna (MS) är uppbyggda på liknande sätt som de manuella staplarna (ES/MT). Applikationer med intensiv hantering och kontinuerlig lyftning, kräver staplare med hög kapacitet. MS-serien har en kompakt konstruktion som ger en liten vändradie och med största batteri 135Ah/12V, som standard. Detta ger många driftstimmar per laddning samt höga lyft- och sänkhastigheter. Lätt och mjuk styrning gör staplarna smidiga och säkra att använda. Därför är MS-serien det bästa valet för hög produktivitet i trånga utrymmen. Fyra lyfthöjder 900, 1600, 2400 och 3300 mm. Nylonhjul endast. Lyftkapacitet 1000 kg vid LC 600 mm. Godkänd enligt EN1726-1:2001 inkl. CE-märkning. Modell MS1009 MS1016 MS1024 MS1033 Lyftstativ Simplex 1-steg Simplex 1-steg Duplex 2-steg Duplex 2-steg Kapacitet (kg) Lastcentrum (mm) Lyfthöjd, min-max (mm) (free-lift) Gaffelbredd, totalt-gaffel (mm) 540 / / / / 160 Gaffellängd (mm) Lyfthastighet, ej last - last (mm/s) Lyftmotor (DC) (W) Batteri (Ah/V) 120 / / / / 12 Laddare (Ah/V) 15 / / / / 12 Styrhjul (mm) Ø180x50 Ø180x50 Ø180x50 Ø180x50 Gaffelhjul (mm) Ø80x70 (single) Ø80x70 (single) Ø80x70 (single) Ø80x70 (single) Vändradie (utvändig) (mm) Dimension (LxBxH) (mm) 820X800X x800x x800x x1090x2225 Vikt (Inkl. Batteri) (kg) (SEK) : : : : :- Servicevänlig montering av hydraulik, elcentral och batteri. Stor batteri on 120Ah/12V, för många driftstimmar per laddning. Europeisk hydraulenhet. Kompakt och Tillförlitlig Kapacitet 1000 kg Stort Batteri 120Ah Tre Lyfthöjder MS har ett svetsat och förstärkt chassi, Simplex 1-steg lyftstativ gjort av C-formade profiler, dubbla kedjor och singel lyftcylinder, underhållsfria bussningar och gummitätade lager (RS) i lyftstativ, gaffelvagn och hjul. Slutet hydraulsystem med skyddad elmotor, hydraulpump, tank och ventiler. Inbyggd överlastventil för överlastskydd ingår. Detta ger en lång och bekymmersfri livslängd. MS1033 LH = 3,30 m MS1024 LH = 2,45 m * Andra lyfthöjder mot förfrågan. För information om Din återförsäljare, se framsidan! 11

12 Full-Elektrisk Staplare med Åkplattform 1500 kg / Lyfthöjd 2,90-4,50 m Denna heavy-duty serie av full-elektriska staplare/ledtruckar med fällbar åkplattform/sidostöd erbjuder följande fördelar: a) bästa tekniska data / egenskaper, b) säker / mjuk hantering, c) motorer med högt vridmoment, d) största batteri e) kompakt konstruktion med små dimensioner för smala gångar och snäv hantering. Alla staplare har samma multi-funktions handtag. Drivhjul, transmission, styrsystem och elektriska komponenter från Europeiska tillverkare. Detta betyder en säker och tillförlitlig drift samt ett långt och bekymmersfritt användande. Det ger även mera driftstimmar per laddning. Lämplig för applikationer med intensiv hantering, kontinuerlig lyftning och långa körsträckor. Den fällbara plattformen ger användaren möjlighet att köra staplaren med eller utan åkplattform. Lätt och mjuk styrning gör staplarna smidiga och säkra att använda. Därför är FE/TS-serien det bästa valet för högsta produktivitet av tyngre laster i skift efter skift. Godkänd enligt EN1726-1:2001 inkl. CE-märkning. Modell FE1529 FE1529 TS1545 Lyftstativ Duplex 2-steg Duplex 2-steg Triplex 3-steg Kapacitet vid Lyfthöjd 2500 mm (kg) Kapacitet vid full Lyfthöjd (kg) 1000 (vid 2,90 m) 1000 (vid 3,30 m) 800 (vid 4,50 m) Lastcentrum (mm) Lyfthöjd, min-max (mm) Lyfthöjd, full frilyft (mm) nej nej ja, 1550 Gaffelbredd, totalt-gaffel (mm) 540 / / / 160 Gaffellängd (mm) Körhastighet, ej last - last (km/h) 4.0/ / /5.5 Lyfthastighet, ej last - last (mm/s) 95/144 95/ /170 Sänkhastighet, ej last - last (mm/s) 150/ / /150 Drivmotor (W) Lyftmotor (W) Truckbatteri (Ah/V) 240/24 240/24 240/24 Laddare (Ah/V) 30/24 30/24 30/24 Drivhjul (mm) 250x80 250x80 250x80 Stödhjul, bakre (mm) 150x50 150x50 150x50 Gaffelhjul (mm) 78x80 78x80 78x80 Vändradie (utvändig) (mm) 1550 / / / 2070 Dimension (LxBxH) (mm) 1920x945x x1080x x1080x2175 Vikt (utan batteri) (kg) Kapacitet 1500 kg Hög Restkapacitet Steglös Hastighet Följsam Körning TS1545 LH = 4,50 m FL = 1,55 m FE1533 LH 3,30 m FE1529 LH 2,90 m 12

13 Full-Elektrisk Staplare med Åkplattform 1500 kg / Lyfthöjd 2,90-4,50 m Duplex 2-stegs Lyftstativ: Lyftstativ Duplex 2-stegs finns med 2900 och 3300 mm lyfthöjd, utan frilyft. Lyftstativ Duplex är gjort av kraftfulla C-formade profiler med singel lyftcylinder och dubbla lyftkedjor. Lyftstativ/gaffelvagn med stativrullar/stödrullar monterade i lager. Triplex 3-stegs/frilyft Lyftstativ: Lyftstativ Triplex 3-stegs finns med 4500 mm lyfthöjd, med 1550 mm full frilyft. Lyftstativ Triplex är gjort av extra kraftfulla H-formade profiler. Lyftstativ/gaffelvagn med stativrullar/stödrullar monterade i lager. Full specifikation som standard: Lyftkapacitet 1500 kg, kompakt dimensioner, stort truckbatteri 240Ah/24V, CURTIS programmerbar styrning, fällbar plattform och fällbara sidostöd, underhållsfria lager, servicevänlig konstruktion och multifunktion handtag för lätt och säker drift. FE/TS-serien har en stark och robust svetsat chassikonstruktion (heavy-duty), för tuff kontinuerlig hantering av tunga laster. Lyftstativ av 2-stegs eller 3-stegs konstruktion (Duplex standard och Triplex frilyft). Alla staplare är utrustade med tätade och underhållsfria lager (RS) i lyftstativ, i gaffelvagn samt i alla hjul. Modernt hydraulsystem av lågenergityp, där tank, pump, motor, ventiler och slangar är skyddade och lätt att underhålla och inspektera. Elcentral med säkringar. Centralt monterat drivhjul och kraftenhet. Största truckbatteri (240 Ah/24V) och kraftfull laddare (30Ah/24V) som standard. Den programmerbara styrningen CURTIS 1207A gör att staplaren fungerar säkert, smidigt och enligt Dina krav, inkl. steglös hastighet. Åkplattform och sidostöd är fällbara med luftfjädrar. Polyuretanhjul endast. CURTIS Styrelektronik Fällbar Åkplattform Tre Lyfthöjder Stort Batteri 240Ah/24V Multifunktions-handtag där alla knappar är tillgängliga med båda händerna. Logisk konstruktion ger effektivt och noggrant användande. Samma handtag som för de drivna motorlyftvagnarna. Alla staplare är utrustade med underhållsfria och gummitätade kullager RS, som är monterade i lyftstativ, i gaffelvagn och i alla hjul. Inget behov av smörjning. Högfrekvens-styrning CURTIS 1207A, 30 programmerbara inställningar, ger mjuk och säker drift. Hydraulik, elsystem och styrsystem är helt fritt för inspektioner. Lyftkapacitet vid olika lyfthöjder: Tre olika lyfthöjder 2900, 3300 och 4500 mm. Lyftkapacitet: 1500 kg, upptill lyfthöjd 2500 mm Restkapacitet vid 2900 mm: 1000 kg (Modell FE1529). Restkapacitet vid 3300 mm: 1000 kg (Modell FE1533). Restkapacitet vid 4500 mm: 800 kg (Modell FE1545). Stort truckbatteri på 240 Ah/24V, lätt att öppna, lätt att fylla på, helt öppet för inspektion och väl skyddat. Hög kapacitet för många driftstimmar per laddning. För information om Din återförsäljare, se framsidan! 13

14 Full-elektrisk åkstaplare 1000 kg / Lift Height 1,60-3,30 m Denna mångfald av full-elektriska åkstaplare erbjuder följande finesser: a) bästa tekniska data, b) säker mjuk körning, c) Motorer med högt vridmoment, d) kompakt design för trånga utrymmen. Nydesignat frisiktsstativ som ger en säker körning. Handtaget har flera inbyggda funktioner, med Curtis timräknare och voltmeter lätt överskådliga. Drivenheten och kontrollsystem inklusive elektriska komponenter är från europeiska tillverkare. Detta betyder säker och pålitlig drift, lång livslängd och fler arbetstimmar per laddning. Åkstaplaren kan köras både med nedfälld eller uppfälld plattform. Lätt och smidig styrning gör staplaren säker och enkel att framföra. Godkänd enligt EN1757 inklusive CE-normer. Senaste styrhandtaget Tid och energimätare HL1033 Europeiska drivhjul Modell HL1016 HL1029 HL1033 Kapacitet (kg) Lastcentrum C (mm) Lyfthöjd h3 (mm) Min. gaffelhöjd h (mm) Gaffellängd l (mm) Gaffelbredd B1 (mm) Körhastighet med/utan last (km/h) 4/6 4/6 4/6 Lyfthastighet med/utan last (m/s) 0,08/0,14 0,08/0,14 0,08/0,14 Sänkhastighet med/utan last (m/s) 0,09/0,12 0,09/0,12 0,09/0,12 Drivmotor 1200W/24V 1200W/24V 1200W/24V Lyftmotor 2200W/24V 2200W/24V 2200W/24V Batteri 120Ah/24V 120Ah/24V 120Ah/24V Framhjul (mm) Ø80x70 Ø80x70 Ø80x70 Bakhjul (mm) Ø127x51 Ø127x51 Ø127x51 Drivhjul (mm) Ø250x76 Ø250x76 Ø250x76 Vikt (kg) Dimensioner X (mm) D (mm) L2 (mm) L (mm) N (mm) h4 (mm) B (mm) Wa (mm) h1 (mm)

15 Krangafflar 1 ton / 3 ton Krangaffeln har en väldigt behändig och robust konstruktion som med lätthet kan användas utan rep eller kedjor. Med sitt själbalanserade huvud behöver kranföraren inte gå ur maskinen för att justera. Gafflarna förblir horisontella både med och utan last. Gafflarnas bredd är justerbar, och även höjden på krankroppen. Godkänd enligt EN1757 inklusive CE-normer. Model CY10 CY30 Max arbetsbelastning (kg) Justerbar gaffelbredd (mm) Höjd krok (mm) Effektiv höjd (mm) Gaffellängd (mm) Gaffelkors (mm) 100x30 120x50 Dimension (LxWxH) (mm) 1120x920x x920x1850 Vikt (kg) (SEK) 6.720: :- CY30 Förlängningsgafflar Det enkla och effektiva sättet att förlänga truckens gafflar för att lasta långgods. Kraftig stålkonstruktion som passar gafflar upp till 50 mm tjocklek. Gafflarna hålls på plats med en fast stålram så att de inte glider av under användning. Gaffelförlängaren är formad som en U-balk. EX605 Modell EX604 EX605 EX725 EX726 EX825 EX826 EX926 Gaffellängd (mm) Gaffelbredd (mm) Vikt (kg) (SEK) 2.500: : : : : : :- Mekanisk Fatgripare / Truckar Fatgriparen är gjord för gaffeltruckar. Den lyfter 210 liters (Ø572 mm) stålfat enkelt och snabbt, utan hydrauliska eller elektriska anslutningar. Fatgriparen monteras dirket på gafflarna och låses fast med ett skruvförband. Denna tungvikts stålkonstruktion är säker och tillförlitlig. Man lyfter, transporterar och tömmer faten utan att lämna trucken. Kapacitet DG10 är 470 kg. (Egenvikt 55 och 90 kg.) för DG10: 3.450:- DG10 För information om Din återförsäljare, se framsidan! 15

16 Skjutstativtruck 1,2 / 1,4 / 1,6 ton Skjutstativstruck 1,2-1,6 ton, förutom truckens prima köregenskaper, är den även mycket prisvärd. Skjutstativtruckar används där det finns begränsat utrymme och där höga lyfthöjder krävs. Från den bekväma förarplatsen som är väl tilltagen, har man en mycket bra överblick över arbetet som skall utföras. I kontroll panelen finns kontrollerna för de hydrauliska funktionerna, styrning, signal, lyse och handbroms. Allt placerat så de lätt kan manövreras av föraren. Styr konsolen kan även tiltas för en bekvämare körställning. Styrsystemet Curtis, tillsammans med en display som visar information som kan användas till att optimera truckens egenskaper. Körning och hydraulisk kontroll är standard. MOSFET Chopper transistorer med hög-impuls frekvenser, kontrollerar motorerna på ett både ekonomiskt och ljudlöst sätt. Körkontrollen ger en ryckfri körning och en snabb acceleration. När gaspedalen släpps återvinns energi genom energiåtervinnande motorbromsning. Chassits design och styrningens utformning ger en enastående vändradie på 1675 mm. Styrning på 90 åt båda hållen ökar truckens smidighet ytterligare. Skjutstativstrucken kan beställas med olika lyftkapacitet och lyfthöjder, samt i olika gaffeldimensioner. Den markerade trucken i tabellen är den standardtruck som vi har i lager för omgående leverans. BR14T50S Modell BR14T50S BR12 BT14 BR16 Kapacitet (kg) Lyfthöjd (mm) Lastcentrum (mm) Gafflar (LxBxH) (mm) 1150x100x x100x x100x x100x35 Längd utan gafflar (mm) Bredd (mm) Höjd hytt (mm) Svängradie (utvändig) (mm) Körhastighet (km/h) 10,2 10,2 10,2 10,2 Lyfthastighet (m/s) Vikt (kg) Hjulbas (mm) Markfrigång (mm) Batteri (V/Ah) 48 / / / / 500 Mast triplex mast mm, duplex eller triplex mast 16 Request separate folder for more technical information!

17 Elektrisk 3-Hjuls Truck ton Silverstone 3-hjuls trucks är byggd med de senaste komponenterna, som ett exempel på detta använder vi ZF växellåda tillsammans med SEM drivmotorer som styrs av ett ZAPI styrsystem. Mer än 30 parametrar är programmerbara, för att kunna anpassa all typ av körning med olika förare. Denna truck är mycket lättkörd pga. dess kompakta design och minimala manöverutrymme. Dessutom är den mycket lättstyrd och har en extremt bra svängradie. Stabiliteten är mycket god pga. den långa hjulbasen samt låg tyngdpunkt och breda hjul. Trucken är försedd med en Grammer GS12 sits med bälte som standard. Ratten tillsammans med manöverpanelen är justerbar för bästa ergonomiska körställning. Den breda masten och den låga konsolen ger en bra uppsikt över gafflarna. Välpositionerade lampor både bak och fram ger en optimerad körning även i containrar. Trucken kan beställas med olika lyftkapacitet och lyfthöjder, samt i olika gaffeldimensioner. Markerad truck i listan är våran standardtruck som finns i lager för omgående leverans. Standardtrucken är försedd med gaffelförskjutning och 3-stegsmast med frilyft 1480mm. BT16T45S Modell BT16T45S BT13 BT15 BT16 BT18 BT20 Kapacitet (kg) Lyfthöjd (mm) Lastcentrum (mm) Gafflar (LxBxH) (mm) 40x100x x100x x100x x100x x100x x100x1150 Längd utan gafflar (mm) Bredd (mm) Höjd hytt (mm) Svängradie (utvändig) (mm) Körhastighet (km/h) Lyfthastighet (m/s) Vikt (kg) Hjulbas (mm) Markfrigång (mm) Batteri (V/Ah) 48 / / / / / / 600 Mast Triplex mast mm, duplex eller triplex mast Request separate folder for more technical information! 17

18 Motviktstruckar Elektrisk eller Diesel Elektrisk 4-Hjuls Truck ton Denna model är mycket prisvärd och gör den till ett bra val. Välpositionerade lampor både bak och fram, samt en backspegel ger en säker körning. Trucken kan beställas med olika lyftkapacitet och lyfthöjder, samt i olika gaffeldimensioner. Markerade truckar i listan är våra standardtruckar som finns i lager för omgående leverans. Standardtruckarna är utrustade med gaffelförskjutning och full frilyft. Modell B15DF33S B15T45S B25T45S B10 B15 B20 B25 B30 Kapacitet (kg) Lyfthöjd (mm) Lastcentrum (mm) Gafflar (LxBxH) (mm) 1150x120x x120x x130x x120x x120x x120x x130x x130x45 Längd utan gafflar (mm) Bredd (mm) Höjd hytt (mm) Svängradie (utvändig) (mm) Körhastighet (km/h) , Lyfthastighet (m/s) Vikt (kg) Hjulbas (mm) Markfrigång (mm) Batteri (V/Ah) 48 / / / / / / / / 480 Mast Duplex Triplex Triplex mm, duplex eller triplex mast Diesel Truck 1-10 ton Silverstone har ett brett sortiment av diseltruckar. Dessa förses antingen med ISUZU eller NISSAN motorer. Trucken är försedd med en Grammer GS12 sits med armstöd och bälte som standard, men kan uppgraderas. Den breda masten och den låga konsolen ger en bra uppsikt över gafflarna. Välpositionerade lampor både bak och fram ger en säker och optimerad körning. Trucken kan beställas med olika lyftkapacitet och lyfthöjder, samt i olika gaffeldimensioner. Markerad truck i listan är våran standardtruck som finns i lager för omgående leverans. Standardtrucken är utrustad med förarhytt inkl.ac, gaffelförskjutning och 3-stegsmast med frilyft 1510mm. Vi kan erbjuda gasoltruckar från 1,5-3,5 ton, begär prospek. Modell Kapacitet (kg) Lyfthöjd (mm) Motor (typ) D30T45SC ISUZU D D D D D D D40 - D mm Duplex eller Triplex mast ISUZU/ NISSAN 18 Request separate folder for more technical information!

19 Verkstadskranar Fällbar V-form / EU-pall U-form Alla FC verkstadskranar har en unik konstruktion, utrustade med snabblyft, dubbelverkande pump, samt med finkänslig styrning av sänkhastigheten. Kranarna har en hög lyftkapacitet i bommens alla positioner. FC/EC-kranarna har ställbar utskjutsbom i flera lägen. Förkromad pumpkolv och lyftkolv med inbyggd överlastventil. Pumphandtag och cylinder med 360 o vridbar infästning (FC). Smidd vridbar lyftkrok med låsbygel. Överlastprovning innan leverans. CE-godkänd enligt gällande normer. Kapacitet kg. FC-500 FC-1000 FC-2000 Modell EC 1000 FC 500 FC 1000 FC 2000 Kapacitet Pos. 1 (kg) Pos Pos Pos Vikt (kg) (SEK) 5.250: : : : :- Fällbar V-Kran EC-1000 Verkstadskran med fällbara stödben i tungviktsutförande med V-formad bottenram. Lämplig för service, underhåll och reparation. Bom med 3 positioner och lyftkapaciteter. Två modeller på 500 och 2000 kg. Kran för EU-pall Verkstadskran med fasta stödben i tungviktsutförande. För hantering av EU-pall, avstånd mellan stödbenen är 840 mm, U-formad bottenram. Bom med 4 positioner och lyftkapaciteter. En modell på 1000 kg. Modell Dimensioner (mm) Bredd (mm) L1 L2 L3 H1 H2 H3 H4 H5 H B1 B2 B3 EC A B C D E F G H I SC SC SC För information om Din återförsäljare, se framsidan! 19

20 Stationära Lyftbord Elektro-Hydrauliska kg Starka Fyrkantsprofiler Mycket Låg Ljudnivå Följsam Hydraulik Den stationära HW-serien av elektro-hydrauliska lyftbord är lämplig för alla typer av installationer, från montering på golv eller i grop. De används ofta inom industri och lager. HW-lyftborden är byggda med fyrkantsprofiler av stål för högsta styrka och driftsäkerhet. Lyftborden har en mycket låg ljudnivå och en kompakt elektro-hydraulisk pumpenhet (IP54) som är intergrerad i bottenramen av lyftbordet. Godkänt enligt EN1570 och ANSI/ASME normerna. Lyftkapacitet 1000, 2000 och 4000 kg. Version Enkelsax Enkelsax Enkelsax Lyftkapacitet (kg) Slaglängd (mm) Plattformshöjd, min-max (mm) Storlek Plattform (mm) 820x x x2000 Storlek Bottenram (mm) 630x x x1600 Lyfthastighet (sek) Lyftmotor (W) Vikt (kg) (SEK) : : : :- HW1001 Lyftkapacitet 1000 kg Plattform 820x1300 mm Lyfthöjd mm Enkelsax och enkelcylinder. Stark och driftsäker enkelsax gjord av fyrkantsprofiler i ståls. Underhållsfria bussningar i saxen. En eller två cylindrar = 1000 eller 2000/4000 kg. HW2001 Lyftkapacitet 2000 kg Plattform 850x1300 mm Lyfthöjd mm Enkelsax och dubbla cylindrar. Pumpenhet med mycket låg ljudnivå utrustad med inbyggd överlastventil och flödekompenserad ventil för kontrollerad sänkhastighet. Konstruktion och Säkerhet: Stark och driftsäker enkelsax gjord av fyrkantsprofiler. Underhållsfria bussningar i saxen. Demonterbara lyftöglor (4 st) för lätt hantering och installation av lyftbordet. Stort säkerhetsavstånd mellan saxarmarna för att undvika skador. Lyftcylinder med intern dränering. Ventil för slangbrott för säkerhet stopp vid sänkning av plattformen. Pumpenhet med låg ljudnivå, inbyggd överlastventil och flödeskompenserad ventil för kontrollerad sänkhastighet. Den övre plattformen har en säkerhetsram med dubbla brytare som täcker alla sidor, för att undvika sänkning mot användare eller hinder. Brytare för övre position. Europeisk högkvalitativ pumpenhet (AC), handpanel (24V) med manöverknappar för upp/ned/nödstopp, inkl. 3 m kabel. Anslutningskabel 8 m lång för 3-fas (400V/16Amp). Den övre plattformen har en säkerhetsram som täcker alla sidorna, denna är försedd med dubbla brytare för kontrollerad och säker sänkning av plattformen. Modell HW1001 HW2001 HW4002 Nedsänkt bord, lätt att lyfta och flytta, den övre plattform vilar mot de fyra bottenstoppen. De fyra lyftöglorna gör bordet lätt att lyfta/flytta. 20

21 Lågprofil Lyftbord Elektro-Hydraulisk 1000 kg Den lågbyggda stationära SL/SU-serien av elektro-hydrauliska lyftbord är speciellt gjorda för montering utan grop och med lägsta möjliga bygghöjd (H=55mm). SL/SU-lyftborden är byggda med solida plattjärn för högsta styrka och driftsäkerhet. Lyftborden har en låg ljudnivå och en separat elektro-hydraulisk pumpenhet (IP54) som är positionerad vid sidan av lyftbordet. Godkänt enligt EN1570 och ANSI/ASME normerna. Lyftkapacitet 1000 kg. Lågprofil Lyftbord med Ramp Lyftbord SL-lågprofil har en mycket låg bygghöjd, vilket gör att någon grop ej erfordras. Den lägsta bygghöjden är endast 85 mm. Den flyttbara rampen ingår. Lågprofil höjd=85 mm Mycket Låg Ljudnivå Följsam Hydraulik SL1001 Lågprofil med ramp Lyftkapacitet 1000 kg Plattform 1140x1450 mm Lyfthöjd mm Enkelsax Dubbla cylindrar Längd panel - lyftbord 2,5 m U-format Lågprofil Lyftbord Det U-formade SU-lyftbordet är speciellt gjort för hantering av standardpallar tillsammans med en gaffelvagn. Inget behov av ramp eller grop. Den lägsta bygghöjden är endast 85 mm. SU1001 U-formad för pallhantering. Lyftkapacitet 1000 kg Plattform 1140x1450 mm Lyfthöjd mm Enkelsax / dubbla cylindrar Längd panel - lyftbord 2,5 m Konstruktion och Säkerhet: Lågbyggd och kompakt enkelsax gjord av solida plattjärn. Underhållsfria bussningar. Demonterbara lyftöglor (3 st) för lätt hantering och installation av lyftbordet. Mekaniska säkerhetsstopp för säkert underhåll. Stort säkerhetsavstånd mellan saxarmarna för att undvika skador. Lyftcylinder med intern dränering. Ventil för slangbrott för säkerhets stopp vid sänkning av plattformen. Pumpenhet med låg ljudnivå, inbyggd överlastventil och flödeskompenserad ventil för kontrollerad sänkhastighet. Den övre plattformen har en säkerhetsram med ett flertal brytare som täcker alla sidor, för att undvika sänkning mot användare eller hinder. Brytare för övre position. Separat placerad europeisk pumpenhet (AC), styrpanel (24V) med manöverknappar för upp/ned/nödstopp. Anslutningskabel 3 m lång för 3-fas (400V/16Amp). Modell SL1001 SU1001 Version Lågprofil U-formad Lyftkapacitet (kg) Slaglängd (mm) Plattformshöjd, min-max (mm) Storlek Plattform (mm) 1140x x1420 Storlek Bottenram (mm) 1080x x1320 Lyfthastighet (sek) Lyftmotor (W) Vikt (kg) (SEK) : :- För information om Din återförsäljare, se framsidan! 21

22 Mobila Lyftbord Manuell & Elektrisk / kg / Enkelsax & Dubbelsax BS15 har fällbart handtag, höjd 295 mm. Vår breda serie av mobila hydrauliska lyftbord BS är av kraftfull konstruktion, som är lätta och smidiga att hantera. De används för många typer av arbete och är därför ett flexibelt lyfthjälpmedel inom industri, legotillverkare och lager. I BS-serien ingår manuella och elektriska lyftbord med enkelsax och dubbelsax. Som tillbehör finns två typer av rullbanor som kan användas för verktygsbyte. Lyftborden är kända för sin mekaniska styrka och sin driftsäkerhet. Godkänt enligt EN1570 och ANSI/ASME normerna. Lyftkapacitet kg. BS15 BS25 BS50 / BS75 BS100 Rullbana Rak/Fast K = 500 kg / H = 64 mm BS30D / BS80D ES30D / ES80D BL40 Manuella Lyftbord BS: Rullbana Vridbar K = 500 kg / H = 92 mm Lyftning med fotpump och sänkning med vridhandtag, enkel och tillförlitlig konstruktion, ger lång livslängd. Elektriska Lyftbord ES: Stark och tålig enkelsax och dubbelsax. Enkel/dubbelsax med stort säkerhetsavstånd mellan saxarmarna. Polyuretan hjul med hjullager. Fast hjul fram och länkhjul bak med broms och hjulskydd. Lyftning och sänkning med tryckknappsstyrning, ansluten till en europeisk pumpenhet (DC/700W). Underhållsfria tyska batterier som ger många driftstimmar per laddning och en lång livslängd. Ingår: batteri 70Ah/12V, inbyggd laddare 10Ah/12V, laddningsdisplay och laddkabel. Modell BS15 BS25 BS50 BS75 BS100 BS30D BS80D ES30D ES80D BL40 Version Manuell Manuell Manuell Manuell Manuell Manuell Manuell Elektrisk Elektrisk Manuell Kapacitet (kg) Storlek Bord (LxB) (mm) 700x x x x x x x x x x520 Slaglängd (mm) /1060 Bordshöjd min-max (mm) /1560 Pumpslag max Höjd (No.) /6 (sek) 15/6 (sek) 50 Handtagshöjd (mm) Hjul (mm) Dimensioner (mm) 950x x x x x x x x x x520 Vikt (kg) (SEK) 3.060: : : : : : : : : :- 22 Rullbana rak/fast: Rullbana vridbar: : : SEK 2.995:- SEK 3.200:-
