Yrkeshögskolan Novia Utbildningsprogrammet i elektroteknik. Elinstallationer. Kompetens- och bedömningsmatris

Transkript

1 Elinstallationer 1. Grundläggande Känner till elinstallationsteknik elinstallationsteknikens allmänna regler 2. Dimensionering av ledningar SFS 600 Kan beakta ledningarnas maximala strömtålighet D1 3. Potentialutjämning Behärskar grunderna för potentialutjämning enligt SFS EMC begreppet EMC Behärskar de olika installationssätten I olika utrymmen Kan dimensionera ledningar enligt belastning potentialutjämning för olika byggnader Kan tillämpa EMC i småhus Behärskar installationssätten samt kan beräkna kortslutningsströmmarna i installationen Behärskar ledningens uppvärmning vid olika förläggningssätt potentialutjämning jordning i olika byggnader transformatorstationer EMC i olika byggnader 1

2 Elinstallationsplanering... 6 sp Elinstallationer, Ritteknik inom elektroteknik 1. Elplanering Känner till grunderna för elplanering 2. Gruppering Kan regler för gruppering samt förstår skillnaden mellan gruppledning stigarledning Kan hitta lämpligt elmaterial för elplaneringen Kan beakta säkringsstorlek, ledar area kortslutningsströmmar Kan göra specifik materiallista samt ange ett pris för material Kan iakttaga regler för gruppering i olika installationer samt förstår säkringens utlösningstider. 3. Jordfelsbrytare jordfelsbrytarens funktion Kan använda koppla jordfelsbrytaren sambandet mellan utlösningstid beröringsspänning 4. Centraler Behärskar centralens kopplingsschema Kan rita centralschema, CAD, centraltyp Kan rita kretsschema för annan utrustning i elcentralen samt mätning av energi 5. Planering av elinstallation Kan göra en enkel elplanering, SSTLnr, materialkostnader Kan elplanera egnahemshus, materialkostnader Kan göra elplanering för större fastighet, materialkostnader 2

3 Ställverk... Elektroteknikens grunder, AC 1. Ställverk Känner till olika elstationer ställverk allmän utrustning samt fördelninigstransformatorer 2. Kortslutningsströmmar kortslutningseffekt Känner till hur kortslutningsströmmen fortplantas användning av ström- spänningstransformatorer annan utrustning samt arbetsskydd Kan beräkna kortslutningsström, kortslutningseffekt jordslutningsström Kan dimensionera apparater skensystem för ställverk samt iakttaga arbetsskydd vid arbete i ställverk elstationer Kan beräkna kortslutningsström kortslutningseffekt över transformator 3. Kompensering Känner till den reaktiva effektens Inverkan på nät 4. Styrning Känner till olika styrmöjligheter Kan dimensionera kondensatorbatteri drossel styrningsprincipen från styrcentral användning av automatbatteri risken med överkompensering principen för styrning via TCP/IP 3

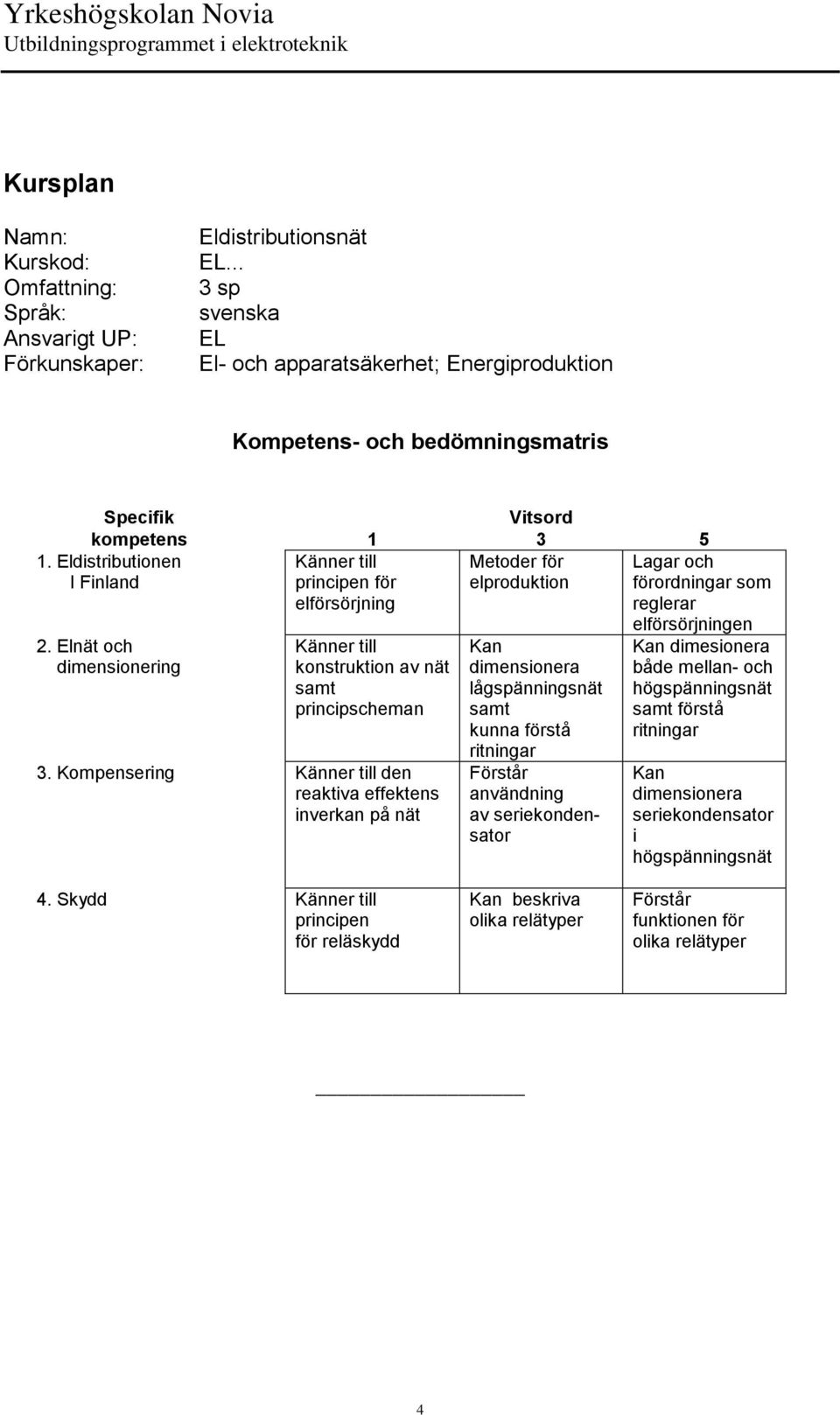

4 Eldistributionsnät... El- apparatsäkerhet; Energiproduktion 1. Eldistributionen Känner till I Finland principen för elförsörjning 2. Elnät dimensionering Känner till konstruktion av nät samt principscheman 3. Kompensering Känner till den reaktiva effektens inverkan på nät Metoder för elproduktion Kan dimensionera lågspänningsnät samt kunna förstå ritningar användning av seriekondensator Lagar förordningar som reglerar elförsörjningen Kan dimesionera både mellan- högspänningsnät samt förstå ritningar Kan dimensionera seriekondensator i högspänningsnät 4. Skydd Känner till principen för reläskydd Kan beskriva olika relätyper funktionen för olika relätyper 4

5 Energiproduktion Energy production... Elektroteknikens grunder, AC; Energiteknik 1. Elenergi- Känner till produktionen i principen för elproduktionen Finland Metoder för elproduktion Alternativa elproduktionsmetoder 2. Alternativa elenergikällor Känner till alternativa energikällor hur alternativa energikällor används Kan ansluta alternativa energikällor till nät 3. Spänningsnivå Känner till energiöverförings principen spänningsomvandling transformatorn Kan beräkna överförbar energi effekt 5

6 Belysningsteknik... Elinstallationer 1. Belysning Känner till grunderna för belysningsteknik uppbyggnad av ljusarmaturer Kan planera inom utomhus belysning 2. Förkopplingsdon Känner till olika förkopplingsdon 3. Reglering styrning av belysning Känner till styrprincipen för olika lamptyper 4. Belysningstyrka Känner till mätmetoder för mätning av belysningsstyrka varför olika ljuskällor kräver olika förkopplingsdon styrprinciperna Känner till vilka belysningsstyrkor fordras i olika utrymmen, myndighetskrav Kan använda olika förkopplingsdon styrprincipen så att ekonomisk användning av belysning är möjlig Kan planera belysning enligt kraven med hjälp av dataprogram 6
