El - schemateknik. Varje avsnitt innehåller arbetsuppgifter med frågor och praktiska övningar.

Transkript

1 FÖRORD Detta utbildningspaket består av en övningstavla och en kombinerad teori- och arbetsbok. Upplägget stimulerar integration av teori och praktik samt tydliggör sambanden dem emellan. De praktiska uppgifterna kan göras på två sätt:. Enbart med manöverspänning volt.. Med fast installation av -fassystem och motor. Fördelen med alternativ är att eleven självständigt kan arbeta med uppgifterna utan risk för skada på person eller egendom. Arbetssättet ger schematekniskt samma kunskaper som alternativ. Varje avsnitt innehåller arbetsuppgifter med frågor och praktiska övningar. Paketet riktar sig till alla grundutbildningar inom och gymnasieskolan där schema-, relä-, felsöknings-, och PLC-teknik ingår. Huvudmålet är att eleven lär sig grundläggande schemaläsning och schemaritning. Läromedlet behandlar asynkronmotorns grundläggande teori, Y/D koppling varvtalsstyrning och startmetoder. PLC avsnittet visar sambandet mellan elschema och PLC schemateknik. Som avslutning ritningskonstruktion med hjälp av ett el-cad program. Orasoft HB ISBN??-???-????-?

2 El - schemateknik INNEHÅLLSFÖRTECKNING Sid Rubrik Förord Innehållsförteckning Översiktsschemor Övning - 5 APPARATSKÅP, apparatförteckning 5 Apparatskåp, manöverkretsar 6 Apparatskåp, huvudkretsar 7 Kabeltabeller Övning Kretsschemor 9 SYMBOLER 0 Postbeteckningar SCHEMALÄSNING manöverkretsar Övning huvudkretsar OLIKA RITSÄTT Manöverspänningar 5 Korsreferenser Övning 6 Reläer Kontaktorer 7 Självhållning förregling 8 Funktionsbeskrivning Uppgift 9 Funktionsbeskrivning Uppgift - 0 Funktionsbeskrivning Uppgift Förregling Övning 5-6 TIDRELÄER Övning 7 Tillslagsfördröjning Uppgift 5 Frånslagsfördröjning Uppgift Uppgift 7 6 Tidrelä, tidsfördröjning Övning 8 7 Frånkoppling, underhållsarbete 8 MOTORER, asynkronmotorn 9 Motorns frånkoppling, överströmsskydd Termiskt relä 0 Direktstart av -fas asynkronmotor Övning 9 Direktstart av från två manöverplatser Uppgift 8 Fram Back koppling Uppgift 9 Olika startmetoder, Y/D start Automatisk Y/D omkopplare Uppgift 0 5 Mjukstart 6 Frekvensomriktare 7 METODISK FELSÖKNING 8 Felsökning Uppgift - 9 Programmerbara logiska styrsystem, PLC 0 PLC, logiska funktioner PLC, ladderdiagram Övning - PLC, - - Övning - 5 SCHEMARITNING med el CAD Övning Övning 7-9

3 Översiktsschemor I en anläggning som innehåller enheter som drivs eller manövreras elektriskt behövs olika typer av scheman och tabeller som visar anläggningens elektriska funktion, uppbyggnad, komponentinnehåll mm. Överskiktsschemor eller montageritning visar i översiktsform den funktionella uppbyggnaden av en anläggning. Alla ingående komponenter verifi eras och förses med en platsbeteckning eller postbeteckning. Postbeteckningen kan vara antingen objekts -eller platsorienterad. Exempel på översiktsschemor är Apparatförteckning (sid ), Elschemor (sid 5 och 6), och Kabeltabell (sid 7). Studera Apparatförteckningen sidan och gör följande övningar. Övning Fyll i saknade uppgifter för typ och fabrikat i Apparatförteckningen. Övning Ange plintsäkringens värde. Studera Elschema, manöverkretsar sidan 5 och gör följande övningar. Övning Transformatorn omvandlar nätspänningen till manöverspänningen volt. Vad krävs för att voltsspänningen skall matas till kopplingsplint 0? Svar:... Övning Till vilka plintnummer går -K:s kontakt Övning 5 Under reläsymbolen -K fi nns de kontaktgrupper som reläet påverkar. Kontakterna ritas alltid i opåverkat läge. Rita in kontakternas läge när reläet är påverkat (draget)

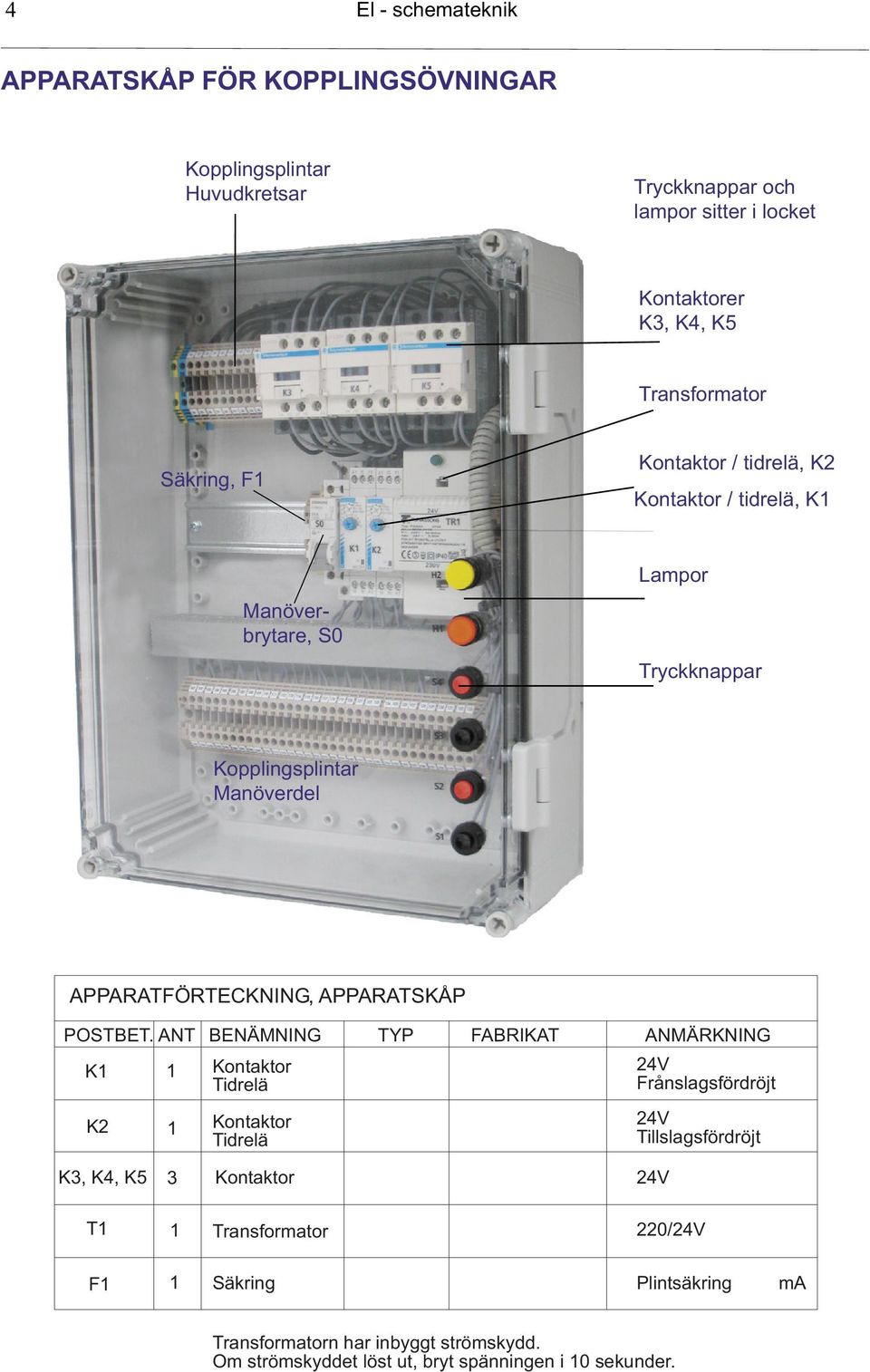

4 El - schemateknik APPARATSKÅP FÖR KOPPLINGSÖVNINGAR Kopplingsplintar Huvudkretsar Tryckknappar och lampor sitter i locket Kontaktorer K, K, K5 Transformator Säkring, F Kontaktor / tidrelä, K Kontaktor / tidrelä, K Manöverbrytare, S0 Lampor Tryckknappar Kopplingsplintar Manöverdel APPARATFÖRTECKNING, APPARATSKÅP POSTBET. ANT BENÄMNING TYP FABRIKAT ANMÄRKNING K K Kontaktor Tidrelä Kontaktor Tidrelä V Frånslagsfördröjt V Tillslagsfördröjt K, K, K5 Kontaktor V T Transformator 0/V F Säkring Plintsäkring ma Transformatorn har inbyggt strömskydd. Om strömskyddet löst ut, bryt spänningen i 0 sekunder.

5 Övning 5 Elektrisk förregling För att förhindra att en motor skall kunna köras fram och back samtidigt och rotationsriktningen ändras under gång används elektrisk förregling. Skall rotationsriktningen ändras måste först stoppknappen användas. Blå siffror är plintnummer. Enligt kretsschemat är reläerna förreglade. Dvs om K ligger draget kan inte K kopplas in eftersom kontakten / i K:s manöverkrets ligger öppen. Motsvarande gäller om K ligger draget. Då kan inte K dra. V S S K S K S 5 6 A K 8 K 9 K 0 A K A A Rita in alla förbindningar enligt kretsschema på kopplingsplinten. Anslut förbindningarna i apparatskåpet och gör en funktionskontroll S0 F 0V V -K -K -K -K -S -S -S -S -K A -K A A A X -H -H X X X Övning 6 Komplettera kretsshemat med indikeringslampor. Lampa H skall tändas när -K drar och H skall tändas när K drar.

6 SCHEMARITNING med el-cadprogram Samtliga scheman i denna bok är ritade med CAD-programmet easyel från PKdata. Mer att läsa och en gratis demoversion av easyel fi nns på Nedan följer ett antal extra rituppgifter som med fördel kan ritas med EasyEL. Uppgift Ladda ner och kör demoprogrammet från pkdata.se. Hur man konstruerar ett kretsschema. Namnge dina ritningar med uppgift/övning nr och spara dem i en mapp som du kallar namn easyel. Uppgift Rita av huvudkretsschemat och manöverkretsschemat som fi nns på sid 7. Gör följande inställningar i easyel: Bakgrund: vit, Symboler: svart, Ritram : svart. Uppgift Rita ett kretsschema till övning på sid 0 Uppgift Rita ett huvudkretsschema och ett manöverkretsschema för en direktstart av en -fasmotor. Motordriften skall säkras med smältsäkringar och förses med arbetsbrytare och motorskydd. Arbetsbrytarens hjälpkontakt skall kopplas in i manöverkretsen. Huvudströmskretsen skall anslutas till -fas 5-ledarsystem och manöverspänningen skall vara V ac. Uppgift 5 Rita ett kretsschema till övning på sid 6. Uppgift 6 En -fasmotor och kunna köras fram och back. Rita ett huvudkretsschema och manöverkretsschema efter specifi kation nedan. Spänningsmatning: -fas 5-led. system. Manöverspänning : fasspänning, avsäkrad med smältsäkring. Motorskyddsbrytare: A Manöverdon: Stopp S, Fram S, Back S. Lampindikeringar: Fram H, Back H. Skriv in text i rithuvudet.
