FUNKTIONSPROGRAM FÖR IDROTTSOMRÅDE SÖDER KRISTIANSTAD

Transkript

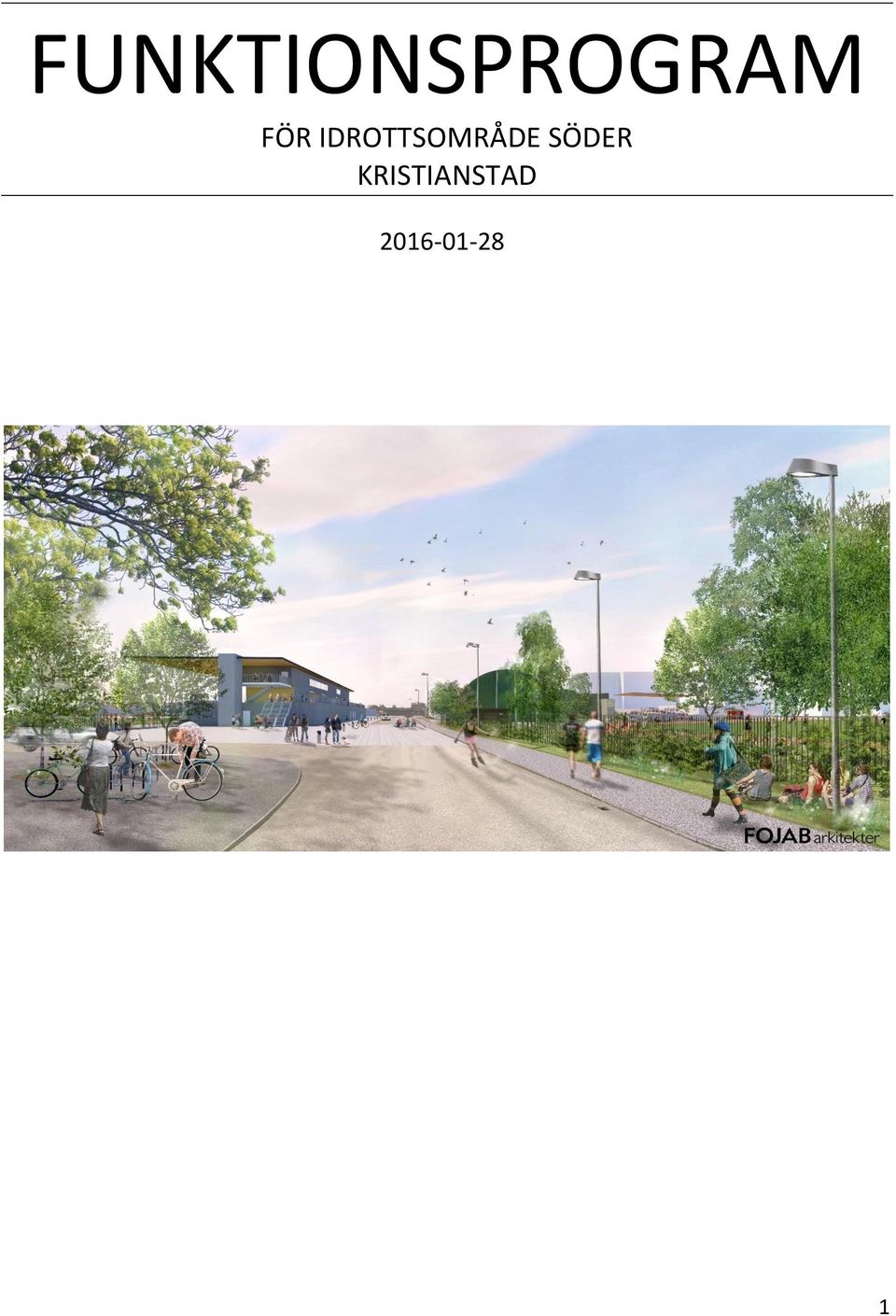

1 FUNKTIONSPROGRAM FÖR IDROTTSOMRÅDE SÖDER KRISTIANSTAD

2 Rev 2, A Huvudarena för fotboll och amerikansk fotboll (kameratorn och ob område) E utomhus tennisbanor (ytskikt tennisbanor, förråd) 2

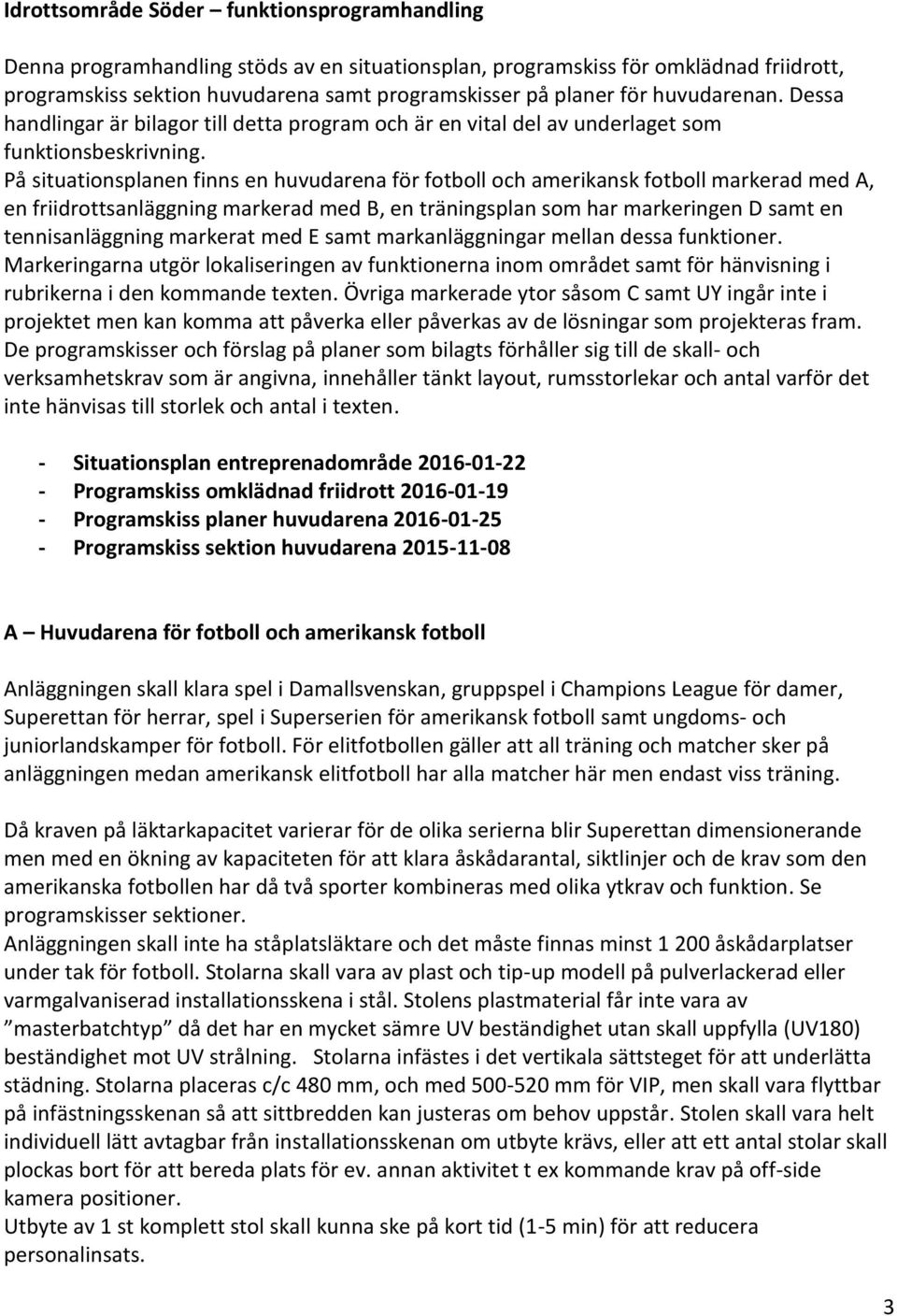

3 Idrottsområde Söder funktionsprogramhandling Denna programhandling stöds av en situationsplan, programskiss för omklädnad friidrott, programskiss sektion huvudarena samt programskisser på planer för huvudarenan. Dessa handlingar är bilagor till detta program och är en vital del av underlaget som funktionsbeskrivning. På situationsplanen finns en huvudarena för fotboll och amerikansk fotboll markerad med A, en friidrottsanläggning markerad med B, en träningsplan som har markeringen D samt en tennisanläggning markerat med E samt markanläggningar mellan dessa funktioner. Markeringarna utgör lokaliseringen av funktionerna inom området samt för hänvisning i rubrikerna i den kommande texten. Övriga markerade ytor såsom C samt UY ingår inte i projektet men kan komma att påverka eller påverkas av de lösningar som projekteras fram. De programskisser och förslag på planer som bilagts förhåller sig till de skall- och verksamhetskrav som är angivna, innehåller tänkt layout, rumsstorlekar och antal varför det inte hänvisas till storlek och antal i texten. - Situationsplan entreprenadområde Programskiss omklädnad friidrott Programskiss planer huvudarena Programskiss sektion huvudarena A Huvudarena för fotboll och amerikansk fotboll Anläggningen skall klara spel i Damallsvenskan, gruppspel i Champions League för damer, Superettan för herrar, spel i Superserien för amerikansk fotboll samt ungdoms- och juniorlandskamper för fotboll. För elitfotbollen gäller att all träning och matcher sker på anläggningen medan amerikansk elitfotboll har alla matcher här men endast viss träning. Då kraven på läktarkapacitet varierar för de olika serierna blir Superettan dimensionerande men med en ökning av kapaciteten för att klara åskådarantal, siktlinjer och de krav som den amerikanska fotbollen har då två sporter kombineras med olika ytkrav och funktion. Se programskisser sektioner. Anläggningen skall inte ha ståplatsläktare och det måste finnas minst åskådarplatser under tak för fotboll. Stolarna skall vara av plast och tip-up modell på pulverlackerad eller varmgalvaniserad installationsskena i stål. Stolens plastmaterial får inte vara av masterbatchtyp då det har en mycket sämre UV beständighet utan skall uppfylla (UV180) beständighet mot UV strålning. Stolarna infästes i det vertikala sättsteget för att underlätta städning. Stolarna placeras c/c 480 mm, och med mm för VIP, men skall vara flyttbar på infästningsskenan så att sittbredden kan justeras om behov uppstår. Stolen skall vara helt individuell lätt avtagbar från installationsskenan om utbyte krävs, eller att ett antal stolar skall plockas bort för att bereda plats för ev. annan aktivitet t ex kommande krav på off-side kamera positioner. Utbyte av 1 st komplett stol skall kunna ske på kort tid (1-5 min) för att reducera personalinsats. 3

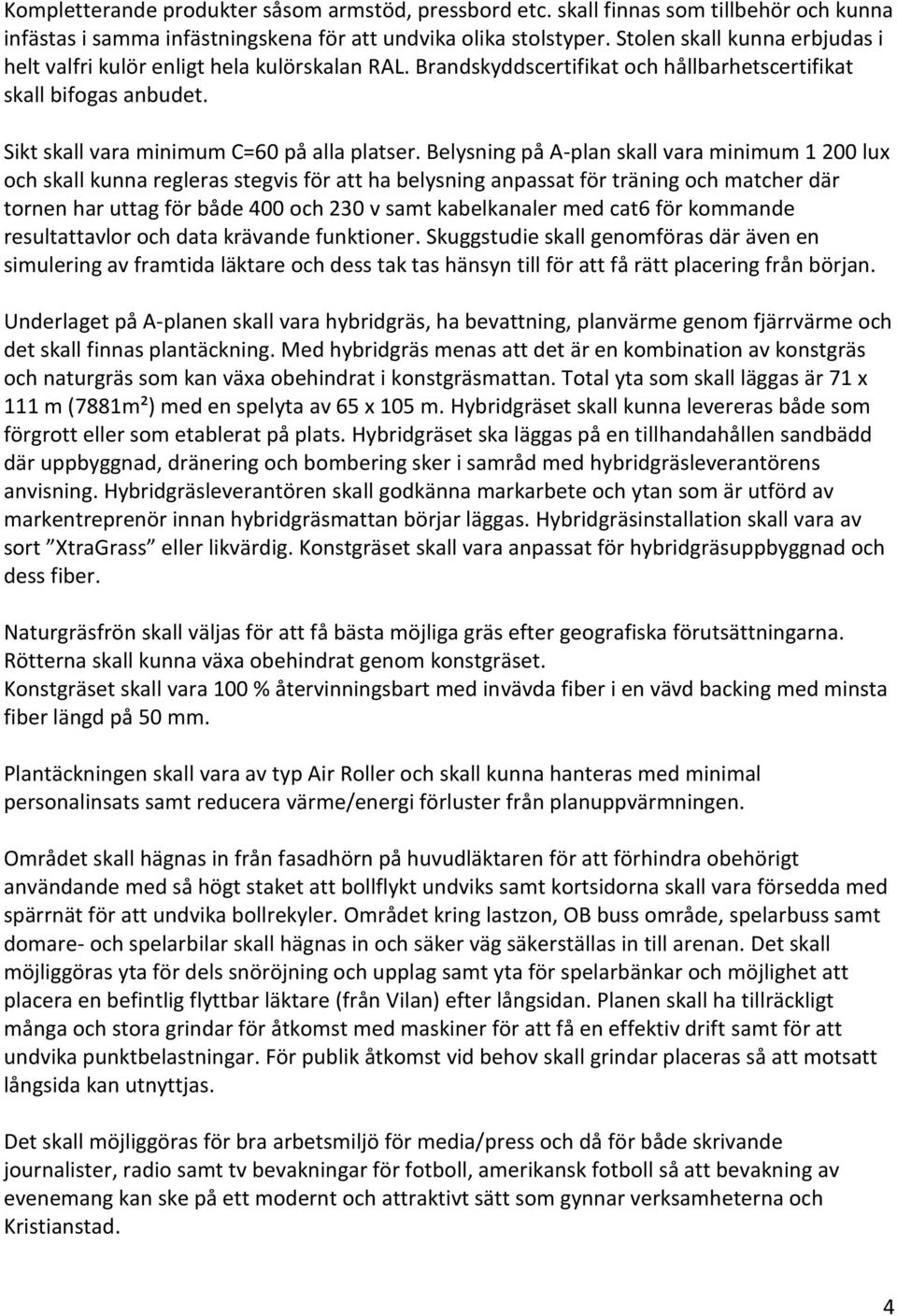

4 Kompletterande produkter såsom armstöd, pressbord etc. skall finnas som tillbehör och kunna infästas i samma infästningskena för att undvika olika stolstyper. Stolen skall kunna erbjudas i helt valfri kulör enligt hela kulörskalan RAL. Brandskyddscertifikat och hållbarhetscertifikat skall bifogas anbudet. Sikt skall vara minimum C=60 på alla platser. Belysning på A-plan skall vara minimum lux och skall kunna regleras stegvis för att ha belysning anpassat för träning och matcher där tornen har uttag för både 400 och 230 v samt kabelkanaler med cat6 för kommande resultattavlor och data krävande funktioner. Skuggstudie skall genomföras där även en simulering av framtida läktare och dess tak tas hänsyn till för att få rätt placering från början. Underlaget på A-planen skall vara hybridgräs, ha bevattning, planvärme genom fjärrvärme och det skall finnas plantäckning. Med hybridgräs menas att det är en kombination av konstgräs och naturgräs som kan växa obehindrat i konstgräsmattan. Total yta som skall läggas är 71 x 111 m (7881m²) med en spelyta av 65 x 105 m. Hybridgräset skall kunna levereras både som förgrott eller som etablerat på plats. Hybridgräset ska läggas på en tillhandahållen sandbädd där uppbyggnad, dränering och bombering sker i samråd med hybridgräsleverantörens anvisning. Hybridgräsleverantören skall godkänna markarbete och ytan som är utförd av markentreprenör innan hybridgräsmattan börjar läggas. Hybridgräsinstallation skall vara av sort XtraGrass eller likvärdig. Konstgräset skall vara anpassat för hybridgräsuppbyggnad och dess fiber. Naturgräsfrön skall väljas för att få bästa möjliga gräs efter geografiska förutsättningarna. Rötterna skall kunna växa obehindrat genom konstgräset. Konstgräset skall vara 100 % återvinningsbart med invävda fiber i en vävd backing med minsta fiber längd på 50 mm. Plantäckningen skall vara av typ Air Roller och skall kunna hanteras med minimal personalinsats samt reducera värme/energi förluster från planuppvärmningen. Området skall hägnas in från fasadhörn på huvudläktaren för att förhindra obehörigt användande med så högt staket att bollflykt undviks samt kortsidorna skall vara försedda med spärrnät för att undvika bollrekyler. Området kring lastzon, OB buss område, spelarbuss samt domare- och spelarbilar skall hägnas in och säker väg säkerställas in till arenan. Det skall möjliggöras yta för dels snöröjning och upplag samt yta för spelarbänkar och möjlighet att placera en befintlig flyttbar läktare (från Vilan) efter långsidan. Planen skall ha tillräckligt många och stora grindar för åtkomst med maskiner för att få en effektiv drift samt för att undvika punktbelastningar. För publik åtkomst vid behov skall grindar placeras så att motsatt långsida kan utnyttjas. Det skall möjliggöras för bra arbetsmiljö för media/press och då för både skrivande journalister, radio samt tv bevakningar för fotboll, amerikansk fotboll så att bevakning av evenemang kan ske på ett modernt och attraktivt sätt som gynnar verksamheterna och Kristianstad. 4

5 Om motstående läktare till huvudläktaren inte utförs så skall ett stabilt TV torn med väderskydd placeras på motsatt sida av huvudläktaren. Tornet skall förankras och säkras i mark för en trygg och säker arbetsmiljö samt möjliggöra att man kan få kamerautrustning upp till plattformen. Mediatec s anvisningar om storlek på plattform samt placering skall följas. Denna placering påverkar placering av OB området vilket föranleder planering av ytor runt huvudarenan och konsekvensanalys gällande transport till OB området. OB området skall ligga i anslutning till huvudkamera och kanalisation med kabel enligt Mediatec s anvisningar skall utföras mellan torn och OB område. De verksamhetsytor som fastställts som förbunds-, verksamhets- samt drifts behov finns inritade i programskisserna med angiven storlek i m2. Dessa ytor kan vara föremål för justering i placering under projekteringen. Storlek kan inte ändras utan verifiering mot skalloch verksamhetskrav. För huvudarenan är följande dimensionerande; - Sv. Fotbollsförbundets arenakrav 2015 för Superettan men med inslag från - Sv. Fotbollsförbundets arenakrav 2015 för Damallsvenskan samt - SAFFs arenakrav 2015 för Superserien där det finns skiljaktigheter. - Mediatec s specifikation för planering av tv-produktion i ny arena 11/ I de hänseenden som ovan krav inte ger full information skall UEFA Stadium Infrastructure Regulations Edition 2010 vara gällande. Huvudläktaren skall genom att ersätta taket ovan omklädningsdelen mot ett bjälklag med taktäckning medge att plan 2 och 3 utökas för att kunna uppgraderas och klara de krav som gäller för Sv. Fotbollsförbundets arenakrav 2015 för Herrallsvenskan, eller utökade krav från verksamheterna och fastighetsägaren. Dessa krav måste beaktas vid placering av ytor och funktioner som skall kunna öka i storlek pga. högre krav för att undvika flytt av funktioner och minimera framtida kostnader. Planering av ytor och utvecklingsmöjligheter i kringområden är att beakta. Merchandise försäljning skall kunna ske inför och under matcher vid herr/dam elitfotboll samt amerikansk elitfotboll. Funktionen kan vid matcher vara ambulerande/mobil på publikplan utöver den fasta shop som finns på plan 2 och för åtkomst dagar utöver matchdagar så lokaliseras en shop i markplan. Arenan skall ha ett mottagningskök där externt cateringföretag levererar färdigställd mat som endast slutmonteras på plats på tallrik alternativt läggs upp på buffé för ca 100 personer. Mottagningsköket kompletteras med diskmaskin, spis och stekbord samt ventilation för att klara situationer där volym inte finns för leverans av mat. Kiosker har försäljning av produkter i sortimentet som inte är i behov av stekning i kioskutrymmet. Det skall fastställas typ av försäljning och dess behov av displayytor samt förråd. Antalet försäljningspunkter (PoS) bör vara st baserat på vilket system som används, sortiment samt hur betalningen utförs. 5

6 Alternativt kan walk-through kiosker användas för att ta ner antalet PoS. Förberedelse för PoS med eluttag samt kanalisation för data och annan kommunikation skall utföras. Barområde för försäljning av alkohol som är avskilt från publikytorna. Omfattning på WC anges i programskisserna med unisex enheter. Skall könsindelade enheter finnas så skall det anges fördelning av män/kvinnor med t ex 70/30, 60/40 eller 50/50 för att kunna gruppera enheterna. Ljudanläggning för speaker- och pausmusik för läktare och publikytor. För att helt säkerställa att täckning, ljud tryck och STI-värden (Taltydlighetsindex) uppfylls måste en datasimulering i EASE göras. Ljudanläggningen är en del av talat utrymningslarm. För en anläggning till en modern arena räknas följande riktvärden: - Max ljud tryck på publikplats db - Frekvensomfång Hz - STI >0.5 också enligt brandskyddsföreningen B Friidrottsarena Friidrottsanläggning med löp- (inkl. vattengrav), hopp- och kastgrenar som uppfyller verksamhetskraven för att kunna utföra J-SM idrottsligt med 6 rundbanor och 8 sprintbanor som dimensionerande. Belysning på anläggningen med 200 lux för träning. Masterna skall ha eluttag för både 400 och 230 v samt kabelkanaler med cat6 för kommande resultattavlor och datakrävande funktioner. Kabelkulvert och eluttag vid startplatser (100, 200, 300, 400, 1500, 3000 m). Gräsplanen skall bevattnas genom befintlig bevattning. Måldomartorn har plats för 3-4 personer i sekretariat och måldomare på ovanvåning. Läktaren utgörs av en av de nuvarande läktarna på Vilan men kompletteras med tak. De verksamhetsytor som fastställts som förbunds-, verksamhets- och driftsbehov finns inritade i programskisserna med angiven storlek i m2. Dessa ytor kan vara föremål för justering i placering under projekteringen. Storlek kan inte ändras utan verifiering mot skalloch verksamhetskrav. Krav på uppvärmningsytor vid tävlingar skall preciseras hur de löses. De krav som finns från skolidrotten möts genom de regelkrav som finns för friidrotten. För friidrottsanläggningen och tävlingsytorna är följande dimensionerande: - SFIF:s regler för Junior-SM (från förbundets webb sida) - SKL:s Måttbok Friidrott 13 Det har inte utretts i programskedet om och hur mycket som kan bevaras av den existerande underbyggnaden under ytskiktet varför det skall besiktas och fastställas om det krävs helt ny underbyggnad eller om enbart justeringar är tillräckligt. 6

7 Vid ny underbyggnad utförs den med 300 mm förstärkningslager 0-90, 80 mm bärlager 0-40, 30 mm avjämningslager 0-18 samt 32 ABD 11 och 25 mm ABD 8 25 mm asfalt. Ytskiktet (löparbanor/tävlingsytor) består av mm gummi där fördelningen mellan lagren kan vara t ex Det skall planeras så att det kan möjliggöras för bra arbetsmiljö för media/press och då för både skrivande journalister, radio samt bevakningar av TV för friidrottstävlingar så att bevakning av evenemang kan ske på ett modernt och attraktivt sätt som gynnar verksamheterna och Kristianstad. D träningsplan konstgräs med energi besparande sviktpad. Träningsplan för junior-, ungdom- och breddverksamhet. Området skall hägnas in för att förhindra obehörigt användande och med så högt staket att bollflykt undviks samt kortsidorna skall vara försedda med spärrnät för att undvika bollrekyler. Det skall möjliggöras yta för dels snöröjning och upplag samt yta för spelarbänkar och möjlighet att placera en befintlig flyttbar läktare efter långsidan. Planen skall ha tillräckligt många och stora grindar för åtkomst med maskiner för att få en effektiv drift. Total yta som skall läggas är 71 x 111 m (7881m²) med en spelyta av 65 x 105 m. Planen skall ha konstgräs, planvärme från fjärrvärme samt bevattning. Konstgräset ska vara av typ 3:e generationen. Konstgrässystemet ska uppfylla Svenska Fotbollsförbundets krav för breddfotboll för tävlingsspel på konstgräs fr o m Fiberlängd skall vara minst 40 mm och minst D-tex ska uppfyllas. Gräsets fibertyp ska vara av typ monofiber, skålformad med rygg eller likvärdig. Ej rektangulärt tvärsnitt. Konstgräsmattan skall bestå av 2 olika gröna kulörer. Stråtäthet skall vara lägst strån / m². Konstgräset skall vara av Matrix mönster med minst 3 st. olika fiber typer eller likvärdigt. Konstgräset ska läggas på en tillhandahållen grusuppbyggnad där dränering och bombering sker i samråd med konstgräsleverantörens anvisning och skall läggas på en prefabricerad pad eller likvärdig som är minst 12 mm tjock med öppna celler. Konstgräsleverantören skall godkänna markarbete och ytan som är utförd av markentreprenör innan konstgräsmattan börjar läggas. Sviktpaden skall ha testats enligt EN12667 och skall bifogas med anbudet. Mätvärden får ej understiga: Fuktigt prov: 0,140 W/(m*K) Torrt prov: 0,040 W/(m*K) 7

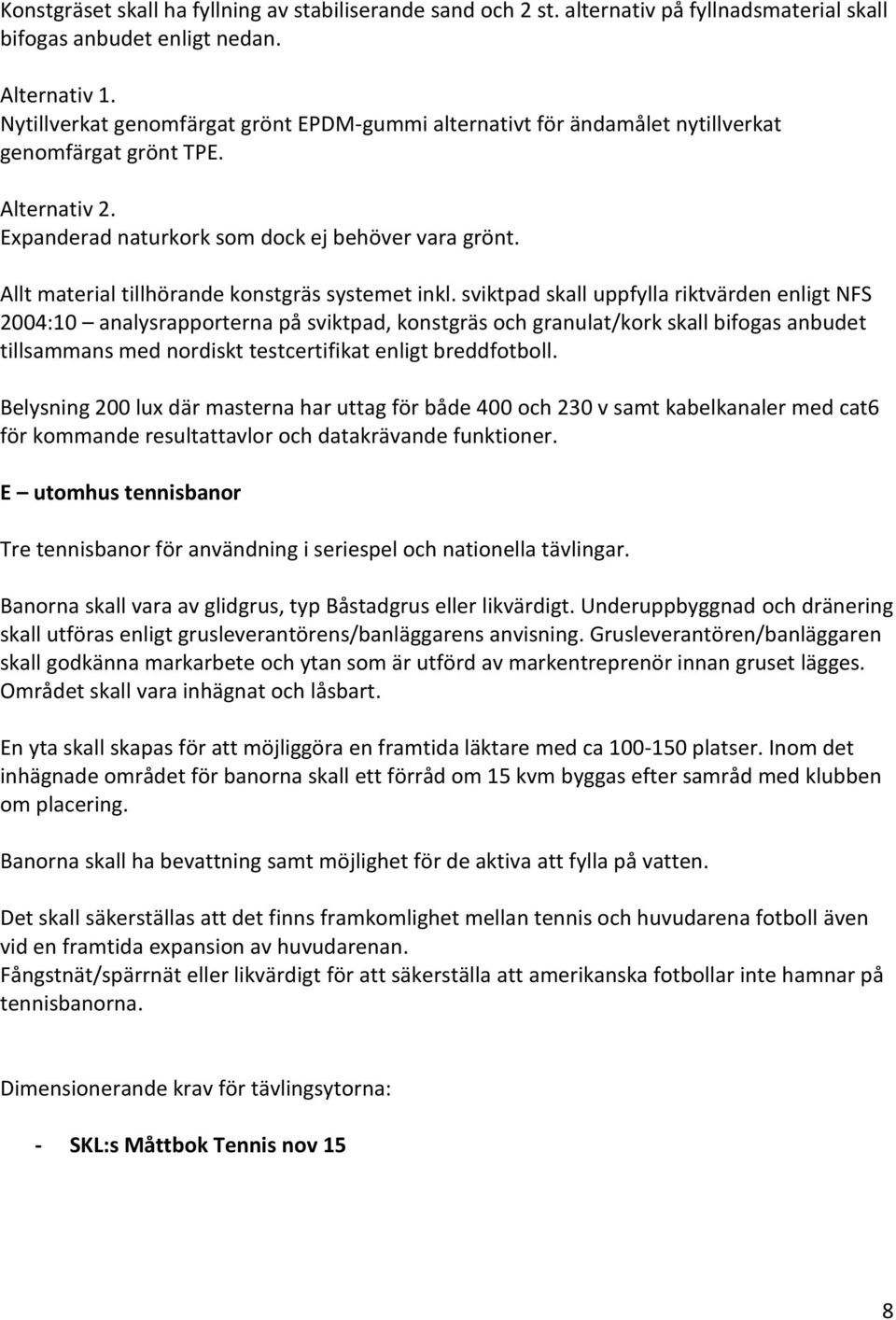

8 Konstgräset skall ha fyllning av stabiliserande sand och 2 st. alternativ på fyllnadsmaterial skall bifogas anbudet enligt nedan. Alternativ 1. Nytillverkat genomfärgat grönt EPDM-gummi alternativt för ändamålet nytillverkat genomfärgat grönt TPE. Alternativ 2. Expanderad naturkork som dock ej behöver vara grönt. Allt material tillhörande konstgräs systemet inkl. sviktpad skall uppfylla riktvärden enligt NFS 2004:10 analysrapporterna på sviktpad, konstgräs och granulat/kork skall bifogas anbudet tillsammans med nordiskt testcertifikat enligt breddfotboll. Belysning 200 lux där masterna har uttag för både 400 och 230 v samt kabelkanaler med cat6 för kommande resultattavlor och datakrävande funktioner. E utomhus tennisbanor Tre tennisbanor för användning i seriespel och nationella tävlingar. Banorna skall vara av glidgrus, typ Båstadgrus eller likvärdigt. Underuppbyggnad och dränering skall utföras enligt grusleverantörens/banläggarens anvisning. Grusleverantören/banläggaren skall godkänna markarbete och ytan som är utförd av markentreprenör innan gruset lägges. Området skall vara inhägnat och låsbart. En yta skall skapas för att möjliggöra en framtida läktare med ca platser. Inom det inhägnade området för banorna skall ett förråd om 15 kvm byggas efter samråd med klubben om placering. Banorna skall ha bevattning samt möjlighet för de aktiva att fylla på vatten. Det skall säkerställas att det finns framkomlighet mellan tennis och huvudarena fotboll även vid en framtida expansion av huvudarenan. Fångstnät/spärrnät eller likvärdigt för att säkerställa att amerikanska fotbollar inte hamnar på tennisbanorna. Dimensionerande krav för tävlingsytorna: - SKL:s Måttbok Tennis nov 15 8

9 Allmänna krav informationsteknik reklam/info Då reklam och information blir en allt större del av dagens evenemang så skall det från början förberedas och planeras för olika tekniska lösningar gällande information till besökare och aktiva, hur reklambudskap skall levereras och i vilken omfattning. Verksamheternas krav på storbild, LED banners och informationstavlor skall framgå utöver respektive förbunds krav på resultattavlor etc. och skall preciseras under systemhandlingsskedet. Markering av framtida placeringar skall framgå på planritning med så att det projekteras för tänkta anslutningspunkter med uttag för både 400 och 230 v samt kabelkanaler med cat6 för kommande displayer, banners, resultattavlor etc. och datakrävande funktioner. Allmänna ytor funktion och underlag Hårdgjorda ytor måste vara anpassade för att klara traktorer och andra arbetsredskap/maskiner. Där konstgräs är underlaget måste utrymme för snöröjning och avlastningsytor för snö skapas. Minimum 10 meter asfalterad yta på kortsidorna sammanlagt dvs. 2x5 eller 1x10 samt minimum 2 meter asfalterad yta på långsida utan läktare utöver gällande krav på säkerhetsavstånd. Om huvudarenan får läktare på bägge sidor utgår den asfalterade ytan på långsidor och finns bara på kortsidor. Vidare måste det finnas transportvägar för att kunna ta bort snön. Dimensionerande för driftslogistik för A och D-plan: - Situationsplan entreprenadområde med markerade portar Gestaltningen vad det gäller träd och buskage måste göras så att hänsyn tas till att minimera tillförsel av organiskt material på konstgräsytorna. Utöver detta måste det gå att ta sig fram med traktorer/maskiner mellan samtliga planer. Området bör på ett smart och funktionellt sätt inhägnas, samt förses med grindar som är tillräckligt stora för att kunna ta sig igenom med traktorer/maskiner. Här bör även hänsyn tas till logistiken i området så att den blir enkel då hela området i stort delas av Ringvägen. Tillräckligt med funktionella sopkärl för att täcka hela området. Tillräckliga cykelparkeringar och placerade på rätt plats. Öppna upp avspärrningar vid gamla IP mot Kristianstad Arena så att bättre samverkan och samutnyttjande blir möjligt. 9

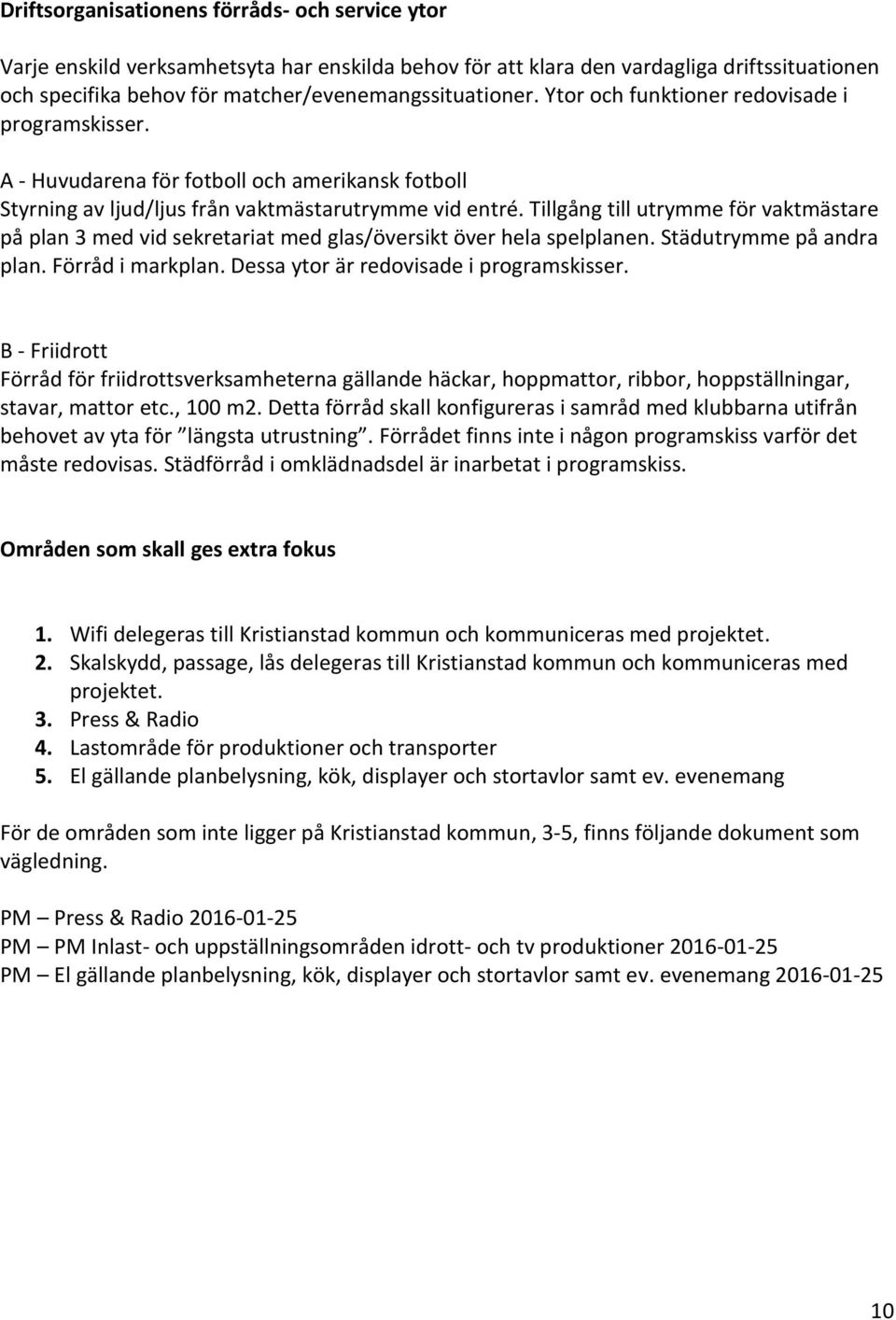

10 Driftsorganisationens förråds- och service ytor Varje enskild verksamhetsyta har enskilda behov för att klara den vardagliga driftssituationen och specifika behov för matcher/evenemangssituationer. Ytor och funktioner redovisade i programskisser. A - Huvudarena för fotboll och amerikansk fotboll Styrning av ljud/ljus från vaktmästarutrymme vid entré. Tillgång till utrymme för vaktmästare på plan 3 med vid sekretariat med glas/översikt över hela spelplanen. Städutrymme på andra plan. Förråd i markplan. Dessa ytor är redovisade i programskisser. B - Friidrott Förråd för friidrottsverksamheterna gällande häckar, hoppmattor, ribbor, hoppställningar, stavar, mattor etc., 100 m2. Detta förråd skall konfigureras i samråd med klubbarna utifrån behovet av yta för längsta utrustning. Förrådet finns inte i någon programskiss varför det måste redovisas. Städförråd i omklädnadsdel är inarbetat i programskiss. Områden som skall ges extra fokus 1. Wifi delegeras till Kristianstad kommun och kommuniceras med projektet. 2. Skalskydd, passage, lås delegeras till Kristianstad kommun och kommuniceras med projektet. 3. Press & Radio 4. Lastområde för produktioner och transporter 5. El gällande planbelysning, kök, displayer och stortavlor samt ev. evenemang För de områden som inte ligger på Kristianstad kommun, 3-5, finns följande dokument som vägledning. PM Press & Radio PM PM Inlast- och uppställningsområden idrott- och tv produktioner PM El gällande planbelysning, kök, displayer och stortavlor samt ev. evenemang
