1 Användarhandledning StyleView SV42 Electronic Medical Records (EMR) Cart with LCD Mount and LiFe Power System De eldrivna StyleView-vagnarna ger nätström för mobil datoranvändning vid vårdplatsen i vårdmiljön. Vagnarna är inte avsedda för att strömförsörja medicinska produkter eller enheter. Uttag är endast tillhandahållna för att strömförsörja IT-utrustning som till exempel datorutrustning och tillhörande kringutrustning. Funktioner och specifikationer... 3 Uppställning Justering Laddning/urladdning av batterier...13 Byta säkring (5 ampere)...14 Byta batterier till strömsystemet Förvaring av vagnen (långtids/korttids)...16 Ergonomi...17 Underhåll och säkerhet Dimensioner...21 För garanti, gå till: För service, gå till: För lokala kundtjänstnummer, gå till: De senaste versionerna av installationshandledningen och nedladdning av programvaran för StyleLink fi nns på: User's Guide - English Guía del usuario - Español Manuel de l utilisateur - Français Gebruikersgids - Deutsch Benutzerhandbuch - Nederlands Guida per l utente - Italiano Användarhandbok - svenska Käyttäjän opas - suomi 1/21

2 VARNING 14mm (9/16 ) 10 C 50 F 29 C 86 F -20 C - 4 F 50 C 122 F 5-95% rh 5-95% rh FARA FÖR SAMMANSTÖTNING! Rörliga delar kan orsaka kross- och skärskador. Minimera lyftspänning INNAN du: Så här minimerar lyftspänning 1. Sänk arbetsytan till sitt lägsta läge. 2. Vrid justeringsmuttern upptill på risern moturs så långt det går (40-60 varv kan krävas till justeringen) person- eller materialskada! Mer information och instruktioner finns i produkthandledningen på eller genom att kontakta Ergotrons kundtjänst på I drift Vid förvaring Den här digitala enheten av klass A uppfyller kraven enligt kanadensiska ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. FCC-meddelande om överensstämmelse Den här produkten har testats och befunnits uppfylla gränserna för digitala enheter av klass, i enlighet med paragraf 15 i FCC-reglerna. De här gränserna är avsedda att ge skäligt skydd mot skadliga störningar när utrustningen används i en kommersiell miljö. Utrustningen genererar, använder och kan avge radiofrekvent energi och, om den inte är installerad i enlighet med bruksanvisningen, kan orsaka skadliga störningar på radiokommunikation. Användningen av den här utrustningen i bostadsområden kommer sannolikt att orsaka skadliga störningar och i så fall åligger det användaren att rätta till störningarna på egen bekostnad. Ändringar eller modifieringar som inte uttryckligen godkänts av Ergotron, Inc. kan ogiltigförklara användarens rätt att använda utrustningen. Kontakta Ergotron för fullständig information om EMC-kompatibilitet. VIKTIGT! Den här produkten kräver spänningsjustering när installationen har slutförts. Kontrollera att all utrustning är korrekt installerad på produkten innan du justerar rörelse eller spänning. När utrustning läggs till eller ändras på den här produkten och detta medför en ändrad, monterad vikt, ska du alltid upprepa justeringsmomenten för att säkerställa säker och optimal drift. Den här produkten ska röra sig jämnt och enkelt inom hela rörelseområdet och stanna kvar där du placerat den. Om rörelserna är svåra att utföra eller om produkten inte stannar kvar där du placerat den ska du följa justeringsanvisningarna och minska eller öka spänningen för att skapa en jämn och lätt rörelse. Beroende på din produkt och justeringarna kan det ta flera varv innan du märker någon skillnad. Komponenter A 12x 4x 2x B 2x Verktyg som behövs 10mm 14mm (9/16") 4 4x M4 x 10mm 2x 8x M4 x 10mm 5 4x M4 x 8mm M4 x 5mm 3mm M4 x 8mm 2x M4 x 12mm 2/21

3 Funktioner och specifikationer Reservdel nummer SV SV SV SV B SV C Elsystem Input: 120VAC/60 Hz, 5.0A; Output: 120VAC/60 Hz, 150VA, 150W. Vagnen och det elektriska systemet har certifierats till UL och CAN/CSA-C M90 ingång: 230V~/ 50/60 Hz, 2.5A; utgång: 230V~/ 50/60 Hz, 150VA, 150W. Vagnen och det elektriska systemet uppfyller EN / a Den höjdjusterbara LCD-hållaren förbinder LCD-skärmar eller tablet PC:er med ett monteringsgränssnitt på 75 x 75 mm eller 100 x 100 mm 2. Arbetsyta 2a. Låsning och frigöring av arbetsytan 3. Användargränssnitt 4. Säkert lagringsutrymme för laptop, Thin Client eller CPU 5. Främre handtag 6. Broms för höjdjustering 7. USB-hub för anslutning av USB-kablar för tangentbord och mus 8. Tangentbordsskivan kan dras ut och lutas och medger mushantering med höger eller vänster hand med vidhängande mushållare 9. Tangentbordsbelysning under främre handtaget 10. Ljusknapp för tangentbord 11. Kabelhantering och förvaring för lös kabel och nätadaptrar 12. Förvaringskorg och bakre handtag 13. Låsbara hjul fram 14. Kort för snabbreferens 15. Hållare för nätsladd 16. Hållare för scanner 17. Antimikrobisk beläggning på arbetsyta och handledsstöd 18. Elsystem StyleView-elsystemet gör att din strömförsörjning följer med vagnen. Elsystemet är integrerat i vagnbasen och levereras som standard med batteri, elmodul, användargränssnitt, anslutningsdosa och nätsladd. Användargränssnitt: Gör att du kan stänga av och slå på elförsörjningen, övervakar återstående batteriladdning och varnar dig med ett ljudlarm om batteriladdningen är låg. Batteri: Ett 40-Ah Litium batteri. Lägsta temperatur för drift är 10 C (50 F) och högsta temperatur är 29 C (86 F). Rekommenderad luftfuktighet är 5 95 % relativ luftfuktighet. Den rekommenderade temperaturen vid förvaring av vagnen är 25 C (77 F). Vid denna temperatur minimeras batteriets åldersrelaterade kapacitetsförlust. Lägsta temperatur vid förvaring är -20 C (-4 F) och högsta temperatur är 50 C (122 F). Rekommenderad luftfuktighet vid förvaring är 5 95 % relativ luftfuktighet. 20" (508 mm) 5" (127 mm) 5 20 Viktkapacitet Med fristående LCD-hiss: 6-14 lbs ( kg) 12 Utan fristående LCD-hiss: 20 lbs (9 kg)* * se avsnittet Så här tar du bort den fristående LCD-hissen 0 lbs (0 kg) Öppen arbetsyta <3 lbs (1.4 kg) Stängd arbetsyta <12 lbs (5.4 kg) Fack för bärbar dator <2 lbs (0.9 kg) *Kombinerad vikt för LCD och processorfack: <27 pund (12,2 kg). VARNING: Om kombinationen av LCD och processorn väger mer än 12,2 kg (27 pund) måste processorn monteras på den bakre delen av vagnen med hjälp av tillbehöret Universal CPU Holder (beställs separat). 3/21

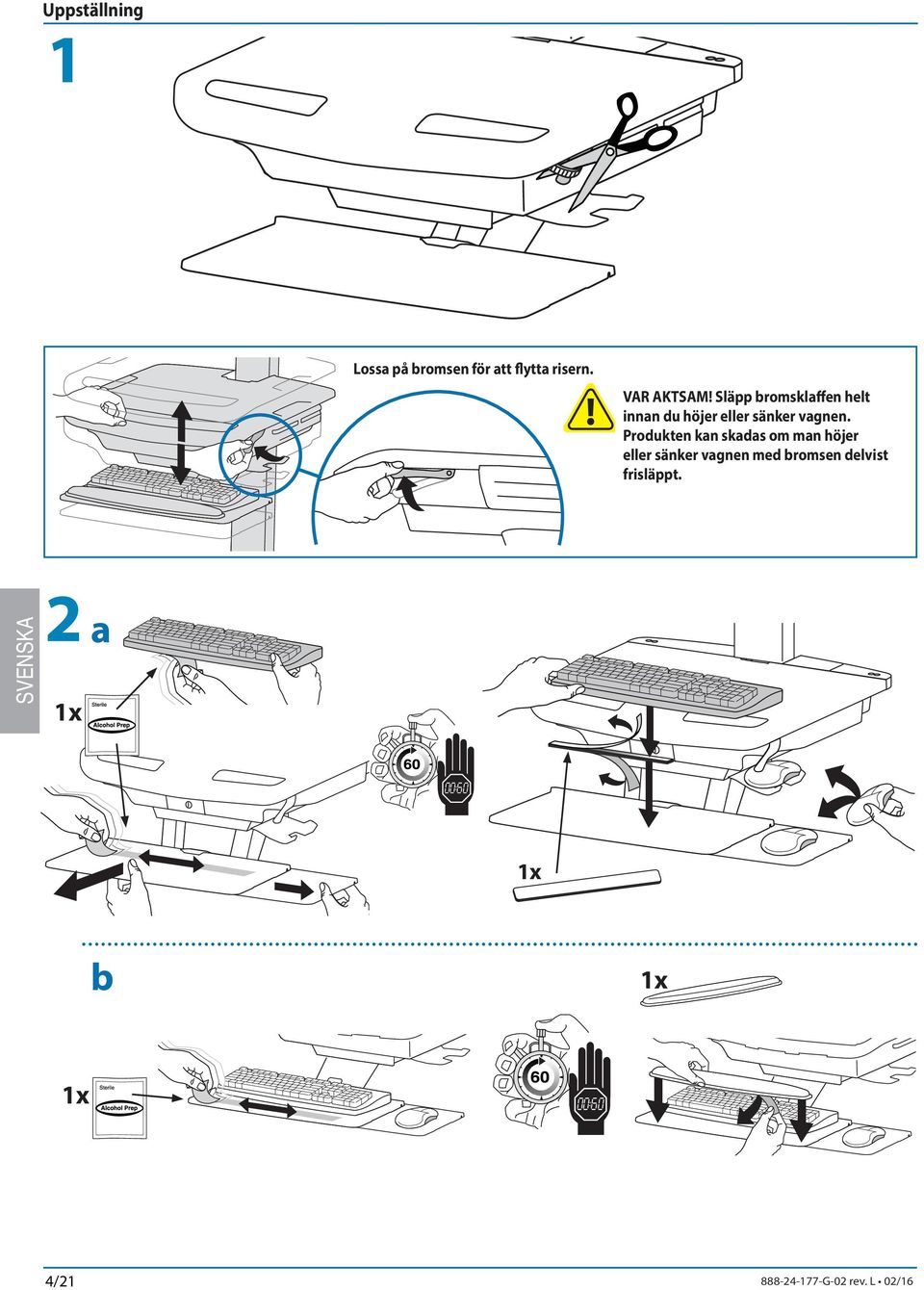

4 Uppställning 1 Lossa på bromsen för att flytta risern. VAR AKTSAM! Släpp bromsklaffen helt innan du höjer eller sänker vagnen. Produkten kan skadas om man höjer eller sänker vagnen med bromsen delvist frisläppt. 2 a b 4/21

5 Uppställning c 3 a b c Anslut tangentbord och mus till USB-hub USB (typ A) USB (typ A) OBS: En streckkodsskanner ska anslutas direkt till datorns USBport. 5/21

6 Uppställning 4a 0 M4 x 5mm 0 b 75x75mm / 100x100mm VARNING x M4 x 10mm 3. FARA FÖR SAMMANSTÖTNING! Rörliga delar kan orsaka kross- och skärskador. Ta INTE bort stoppskruven utan att monitorn är ansluten. Detta gör att monitorn rör sig snabbt uppåt och kan orsaka personskada. Så här tar du bort monitorn: 1. Ta bort stoppskruven medan monitorn är fastsatt. 2. Höj monitorn till det högsta läget. 3. Ta bort monitorn. Underlåtenhet att beakta denna varning kan leda till person- eller materialskada! Mer information och instruktioner finns i produkthandledningen på eller genom att kontakta Ergotrons kundtjänst på Om nätaggregatet förvaras under förvaringsutrymmet ökas mellanrummet och luftflödet förbättras. a 2x 2x M4 x 12mm b c 6/21

7 Uppställning 5Om du inte har ett eluttag på denna plats, följ då steg "a" till "d" för att dra elkablarna. Anslut elkablarna. a 6' (1.8 m) Elsladdar måste vara minst 1,8 m långa. VARNING! Anslutning av elektrisk utrustning till uttaget skapar ett medicinskt system vilket kan leda till en minskad säkerhetsnivå. b WARNING DO NOT OPERATE WITHOUT GUARD IN PLACE VARNING! ANVÄND INTE OM INTE SKYDDET ÄR PÅ PLATS. Ta endast bort skyddet när du drar en kabel med en stor anslutare genom undersidan av facket. Sätt tillbaka skyddet omedelbart efter det att kabeln dragits. Om inte skyddet sätts tillbaka kan det orsaka skada på utrustningen eller personskada. c d VARNING! Anslutning av elektrisk utrustning till uttaget skapar ett medicinskt system vilket kan leda till en minskad säkerhetsnivå. 7/21

8 Uppställning 6 Placera växelspänningsadaptrarna i facket. Placera inte adaptern nära datorn eller fackets fläkt. a 4x 2x a 4x 4x M4 x 10mm b b c Sätt i följande fabriksanslutna sladdar i din dator. USB: Den här kabeln går från USB-hubben till datorn och använder din dator för att driva USB-hubb, tangentbordets indikatorlampor och fläkt. (OBS! Datorn måste vara påslagen för att USB-hubben, tangentbordets indikatorlampor och fläkten ska fungera). StyleLink (tillval): Den här USB-kabeln går från kraftsystemet till din dator för programvaran StyleLink. För ytterligare information om StyleLink, gå till: ergotron.com VARNING: Fläkten måste alltid gå medan datorn är påslagen. Att använda datorn utan en fläkt kan orsaka överhettning, vilket resulterar i att dess prestanda minskas. 8/21

9 Uppställning d Hur man placerar CPU-enheter i ett säkert lagringsområde: USFF (Ultra Small Form Factor) Thin Client e BLOCKERA INTE FLÄKTARNA! OM FLÄKTARNA BLOCKERAS KAN DET ORSAKA ÖVERHETTNING OCH SKADA PÅ UTRUSTNING. Centrera CPU-enheten i lagringsområdet. Om nätaggregatet förvaras under förvaringsutrymmet ökas mellanrummet och luftflödet förbättras. Om datorkablarna är för breda ska du följa de här anvisningarna. 1 2 f 7 9/21

10 Uppställning /21

11 Justering 10 Det är viktigt att du justerar denna produkt efter vikten på den monterade utrustningen enligt följande steg. Varje gång utrustning läggs till eller tas bort på denna produkt, med en ändring i vikten på den monterade belastningen som resultat, bör du upprepa dessa justeringssteg för att säkerställa säker, optimal drift. a Lyft upp och ned Lossa på bromsen för att flytta risern. Följ dessa instruktioner för att öka eller minska spänningen. 14mm (9/16") OBS: Justering kan kräva varv. M4 x 8mm b Luta framåt och bakåt Lossa på vredet, luta skärmen till önskat läge och dra åt vredet. 11/21

12 Justering c Lyft upp och ned Följ dessa instruktioner för att öka eller minska spänningen. 10mm För att stoppa den fristående LCD-hissen För tyngre skärmar eller när en tablet PC används kan du hindra att LCD-hissen rör sig ur läge genom att sätta in denna skruv i något av de tre hålen baktill på risern, beroende på önskad höjd. M4 x 8mm Med fristående LCD-hiss: 6-14 lbs ( kg) Utan fristående LCD-hiss: 9 kg* VARNING d Pan - Side-to-Side 3. FARA FÖR SAMMANSTÖTNING! Rörliga delar kan orsaka kross- och skärskador. Ta INTE bort stoppskruven utan att monitorn är ansluten. Detta gör att monitorn rör sig snabbt uppåt och kan orsaka personskada. Så här tar du bort monitorn: 1. Ta bort stoppskruven medan monitorn är fastsatt. 2. Höj monitorn till det högsta läget. 3. Ta bort monitorn. Underlåtenhet att beakta denna varning kan leda till person- eller materialskada! Mer information och instruktioner finns i produkthandledningen på eller genom att kontakta Ergotrons kundtjänst på Följ dessa instruktioner för att öka eller minska spänningen. 12/21

13 Laddning/urladdning av batterier 11 Anslut vagnens strömkabel till vägguttaget. Första påslagning/ladda batteriet (tar ungefär 2.5 timmar att ladda) a b Slå på strömmen till systemet genom att hålla ned strömknappen i 1-3 sekunder. c Med vagnens strömkabel ansluten till vägguttaget, vänta tills 100 % laddning har uppnåtts. (tar cirka 2.5 timmar att ladda) Sträck inte ut spiralkabeln längre än 2,5 meter. I annat fall kan kabeln skadas. 2.5hrs VARNING: Denna utrustning har ingen av-/ på-knapp elkabeln är det enda sättet att stänga av strömförsörjningen. Uttaget ska vara lätt att komma åt och bör installeras nära utrustningen. Detta strömgränssnitt meddelar dig om återstående laddning i vagnens batteri i procent med en serie fast lysande eller blinkande röda, gula eller gröna lampor och ett larm som ljuder när laddningen understiger 10 %. Kom ihåg att batteriet behöver laddas till 100 % varje dag och du kan använda vagnen under laddningen, så anslut strömkabeln så ofta som möjligt så att du inte blir utan ström. Batteriet har 100 % laddning. Lampan blinkar under laddning (med strömkabeln ansluten till vägguttaget). Låt batteriet fortsätta att ladda tills lampan slutar blinka. När lampan har slutat blinka går det bra att koppla loss strömkabeln från vägguttaget. Du kan använda vagnen under laddningen. Batteriet har mindre än 90 % laddning. Batteriet har mindre än 60 % laddning. Batteriet har mindre än 10 % laddning och ett larm hörs. Lampan lyser med orange sken som blir rött när batteriet har mindre än 5 % laddning. Anslut nätsladden och ladda till 100 %! Du kan använda vagnen under uppladdningen. Knappen Larmljud av. När du trycker på den här knappen stängs larmet av tillfälligt. När batteriet har mindre än 5 % laddning är larmljudet avstängt endast i 1 minut. Av-/på-knapp för uttag för interna elsystem. Om du trycker på denna knapp kommer detta att ge eller ta bort ström från komponenter som är anslutna till de interna uttagen. Om andra lampor blinkar rött eller grönt, kan detta tyda på ett fel i elsystemet. Om detta inträffar ska du kontakta Ergotrons kundtjänst. Obs: Frekvent drift av vagnen med batteriladdningsnivåer under 10 % minskar betydligt batteriets användningstid och kan ogiltigförklara batteriets garanti. Om batteriet förvaras länge utan att laddas upp kan elektroniken i batteriet orsaka batterispänningen att sjunka för lågt. Om detta inträffar kommer kraftsystemet att starta ett återställningsläge för låg batterinivå när ansluten till en strömkälla. Under återställningsläget för låg batterinivå blinkar denna indikatorlampa grönt. Denna indikatorlampa lyser grönt. Den här lampan blinkar med rött sken. När processen har slutförts fortsätter systemet att ladda på normalt sätt. Om återhämtningsprocessen för låg laddning har längre tid än 45 minuter ska du kontakta Ergotrons kundtjänst. När denna är tänd är larmet aktiverat och ljuder när batteriladdningen sjunker under 50 %. Detaljer om att aktivera och avaktivera larmet kan fås av Ergotrons kundtjänst. När denna är tänd är strömsystemet påslaget. När den är mörk är strömsystemet avstängt. 12 Tangentbordsbelysning 1. Sätt på datorn. 2. Test Keyboard Light. Tangentbordslampan kommer automatiskt att släckas efter 15 minuter om det inte släcks manuellt. 13/21

14 How to Change Fuse 1 Stäng av all monterad utrustning. Koppla loss strömsystemet från 2 3 strömkällan. Stäng av systemet genom att hålla ned nätutgångsknappen i 1-3 sekunder. Strömlampan släcks amperes säkring Rekommenderas: Littelfuse HXP SPÄNNING SÄKRINGSKLASSIFICERING 250 V STRÖMSTYRKA 5 A DRIFTSHASTIGHET SNABB BROMSKAPACITET VAC VAC 6 14/21

15 Byta batterier till strömsystemet VARNING: RISK FÖR ELEKTRISK URLADDNING Växla INTE batterikablarna, eftersom detta orsakat gnistbildning och att kretsen byts. Ta inte bort eller byt ut batterierna när vagnen finns i en syrerik eller riskfylld miljö, gnistbildning kan förekomma och orsaka självantändning. VARNING: Undvik risken för elektriska stötar vid byte av batteri: Ta bort den svarta (-) kabeln från terminalen innan du tar bort den röda (+) kabel från terminalen. Anslut den röda (+) kabeln till terminalen innan du ansluter svarta (-) kabeln till terminalen. Obs: Endast av Ergotron angivna batterier får användas i StyleView-elsystemet. Kontakta Ergotrons kundtjänst för mer information. Kasera inte litiumbatteriet tillsammans med vanliga sopor. Återvinn batteriet enligt lokala bestämmelser. Observera att EPA klassificerar förbrukade litiumbatterier som "universellt avfall". Fraktkraven för "universellt avfall" finns på EPAs webbplats VARNING: VIKTIG INFORMATION OM BYTE AV BATTERI Elmodulen är konfigurerad för ett 40-Ah litiumbatteri. Endast följande batteri är kompatibelt med det här systemet: Valence modellnummer: U1-12RT REV2 Ergotron artikelnummer: Valence modellnummer: U1-12RJ Ergotron artikelnummer: Installation av andra batterier än det Valence-batteri som anges ovan ogiltigförklarar garantin och resulterar i fel i elsystemet. Underlåtenhet att följa denna varning kan resultera i allvarliga skador på batterier, elmodul och utgöra risk för brand. Kontakta Ergotron på för mer information. Stäng av all monterad utrustning. Koppla loss 1 a b c strömsystemet från strömkällan Stäng av systemet genom att hålla ned nätutgångsknappen i 1-3 sekunder. Strömlampan släcks. 2 a b c 3 a Varning: Växla INTE batterikablarna, eftersom detta orsakar gnistbildning och att kretsen byts. b Svart c Röd d Försiktighet: Koppla loss svart (-) innan du kopplar loss röd (+). Återvinn batteriet enligt lokala bestämmelser. e f Röd g Svart h Försiktighet: Anslut röd (+) innan du ansluter svart (-). 15/21

16 Förvaring av vagnen 4 a b c 5 Följ laddning/urladdning för batteri vis första start i steg a,b,c. Anvisningar för förvaring av vagnen Förvaring - Batteriet måste vara helt laddat före förvaring och batteriet måste laddas minst var 90:e dag. -20 C - 4 F 50 C 122 F Den rekommenderade temperaturen vid förvaring av vagnen är 25 C (77 F). Vid denna temperatur minimeras batteriets åldersrelaterade kapacitetsförlust. Lägsta temperatur vid förvaring är -20 C (-4 F) och högsta temperatur är 50 C (122 F). Rekommenderad luftfuktighet vid förvaring är 5 95 % relativ luftfuktighet. 5-95% rh Vid förvaring 1 Stäng av all monterad utrustning. 2 Anslut strömsladden till ett lämpligt vägguttag för att ladda batteriet till 100 % (alla indikatorlampor är tända). Elsystemet måste vara helt laddat innan det ställs undan för förvaring! 3 När batteriet har laddats till 100 %, stäng av strömmen till systemet. Stäng av elsystemet genom att trycka på strömbrytaren för vägguttaget i 1 3 sekunder. Strömlampan släcks. 4 Ladda batteriet minst var 90:e dag. ANMÄRKNING: Garanti för fullt laddade batterier som inte har använts på mer än tre (3) efter varandra följande månader förfaller automatiskt. Garanti för helt urladdade batterier som inte har använts på mer än tre (3) efter varandra följande dagar förfaller automatiskt. Om batteriet förvaras under längre tid utan uppladdning, kan elektroniken i batteriet orsaka att batterispänningen sjunker till en osäker nivå. Om detta inträffar går elsystemet in i ett läge för laddningsåtervinning när det ansluts till strömkällan. När processen har slutförts fortsätter systemet att ladda på normalt sätt. Om återhämtningsprocessen för låg laddning har längre tid än 45 minuter ska du kontakta Ergotrons kundtjänst. 16/21

17 Ergonomi Arbeta anpassa efter din storlek 1 Ställ in ovansidan av monitorskärmen ca 2,5 cm nedanför ögonnivå - Lossa på bromsen och höj eller sänk risern efter behov. 2 Luta skärmen så att du ser bekvämt och inte anstränger ögon och nacke. 3 Dra tangentbordsskivan framåt och placera musskivan och musfickan till höger eller vänster efter behov. 4 Arbeta med armbågarna böjda i cirka 90 graders vinkel för att minimera påfrestning på musklerna. 5 Om risern med svårighet rör sig uppåt eller nedåt eller kommer ur det inställda läget, läs om justering i produktmanualen. 6 Behåll kommandot! Eldrivna vagnar bör anslutas till vägguttag så ofta som möjligt för att hålla batteriet laddat och datorn igång. 2 1 Flytta stuva undan innan du flyttar 1 Vid en normal förflyttning, lossa på bromsen och sänk arbetsytan till sitt lägsta läge som ger största stabilitet och obehindrad sikt. 2 Stuva undan öppna skivor och sätt tillbaka mus, skanner och andra tillbehör på sina platser. 3 Lås upp båda främre hjul. 4 Skjut på vagnen bakifrån med armbågarna böjda i cirka 90 graders vinkel för ökad kontroll och minskad muskelpåfrestning. 5 Spring inte iväg! Se till innan du förflyttar dig att nätkabeln har kopplats loss från vägguttaget och fast hakad på korgen så att transporten blir säker. Kom ihåg att ladda batteriet fullt varje dag! Underhåll och säkerhet Översikt av varningssymboler Innebörden av symbolerna som återfinns i denna vägledning, på vagnen eller på strömförsörjningssystemet. Dessa symboler varnar dig om ett säkerhetstillstånd som kräver din uppmärksamhet. Du bör kunna känna igen och förstå innebörden av följande säkerhetsvarningar om du upptäcker dem på vagnen eller i dokumentationen till vagnen, som t.ex. denna uppställningsvägledning. 3 2 Symbol Signalord/ Färg FARA VARNING Nivå på faran Indikerar en överhängande farosituation som om den inte undviks leder till dödsfall eller allvarlig personskada. Indikerar en potentiell farosituation som om den inte undviks skulle kunna leda till dödsfall eller allvarlig personskada. KASSERING AV UTRUSTNING OCH TILLBEHÖR 1. Kassera alla batterier i enlighet med lokala bestämmelser. 2. All elektronik bör återvinnas genom elektronikåtervinning. 3. Plast och metall som blir kvar kan återvinnas som vanligt avfall. FÖRSIKTIGHET IIndikerar en potentiell farosituation som om den inte undviks skulle kunna leda till mindre till medelallvarlig personskada. FÖRSIKTIGHET Indikerar, när den används tillsammans med säkerhetsvarningssymbolen, en potentiell farosituation som om den inte undviks kan leda till materialskada. Instruktioner Följ bruksanvisningarna. Instruktioner Följ bruksanvisningarna. STRÖM PÅ / AV (växelbrytare) OBS! Båda lägen (PÅ / AV) är stabila. 17/21

18 Underhåll och säkerhet Rengöring och underhåll Följande förfaringssätt garanterar inte att infektion begränsas. Sjukhusets infektionsbegränsningsansvariga eller epidemiolog bör rådfrågas angående rengöringsmetoder och processer. För att undvika risken för elstötar, utsätt inte elektriska komponenter för vatten, rengöringsmedel eller andra potentiellt frätande vätskor eller ämnen. Nedsänk inte vagnen eller vagnens komponenter i vätska eller låt vätskor rinna in i vagnen. Torka omedelbart bort alla rengöringsmedel med en fuktig duk. Torka noga ytan efter rengöring. Använd inte antändliga rengöringsmedel på vagnens ytor på grund av närheten till elström och elektrisk utrustning. All målarfärg och vagnkomponenter av plast motstår rengöring med de flesta vanliga utspädda, icke frätande lösningar som t.ex. kvartära ammoniumsammansättningar, rengöringsmedel med ammoniakenzymer, blekmedel och alkohollösningar. Märken från pennor och permanenta och torrtorkade märkpennor kan avlägsnas med 91 % isopropylalkohol och en mjuk duk. Jodfläckar kan avlägsnas med vanliga rengöringsmedel och en mjuk duk. Använd aldrig stålull eller andra material med slipande verkan som skadar ytfinishen. Använd inte starka lösningsmedel som trikloretylen och aceton. Sådana lösningsmedel skadar ytfinishen. Vi rekommenderar att alla rengöringsmedel utprovas på ett liten, diskret område för att kontrollera om ytan skadas. Justering, service, utbyte - Försök INTE att justera, serva eller byta ut någon del av StyleView-vagnen om du inte blir anvisad att göra detta i dokumentation som godkänts av Ergotron (dvs. installationsinstruktionerna). Endast Ergotron, Inc. eller en part som godkänts av Ergotron får justera, serva eller byta ut komponenter till StyleView-vagnen. Om någon komponent i vagnen saknas eller är skadad får inte vagnen användas. Kontakta omedelbart Ergotrons kundtjänst och beställ en ersättningsdel. Kablar Håll kablarna prydligt organiserade på vagnen (ett antal lösningar finns på vagnen till detta ändamål). Lös kabel bör hållas borta från rörliga komponenter med kabelklämmor. Se avdelningen om kabeldragning i denna vägledning eller kontakta Ergotrons kundtjänst för mer information. Hjul Kontrollera regelbundet hjulen för att säkerställa att de är rena och fria från skräp som skulle kunna förhindra jämn rullning. Undvik att flytta vagnen över ojämna, smutsiga eller skadade underlag. Kundens utrustning Säkerställ att utrustningen är i balans och säkert monterad på vagnen. Placera inte om vagnens komponenter på risern eller tornet om du inte instrueras att göra detta i installationsinstruktionerna. Att flytta vagnen med komponenterna för högt eller lågt placerade på risern kan ge upphov till instabilitet som leder till skada på utrustningen eller till och med personskada. Kontakta Ergotrons kundtjänst för att få information om flyttning av vagnens komponenter. VARNING: I sällsynta fall, om elsystemet och skyddsfunktionerna för batteriet slutar att fungera, kan batteriet överladdas och i vissa fall bli extremt hett, möjligen smält plast och avge rök. Om ett batteri börjar ryka eller smälta: Koppla från vagnen, eller koppla, om möjligt, omedelbart bort batteriet från elsystemet. Flytta vagnen till en väl ventilerad plats. Använd en brandsläckare med koldioxid, pulver eller lämpligt skum för att spreja det varma batteriet. Om ingen brandsläckare är tillgänglig, använd rikliga mängder vatten eller täck batteriet med sand. Om någon utsatts för batteriets innehåll, ska han eller hon omedelbart uppsöka läkarvård och följa nedanstående riktlinjer. Exponering för ånga från batteriet är irriterande för ögon, hud, slemhinnor och luftvägar. Detta kan orsaka illamående, yrsel och huvudvärk. Vid direktkontakt till batteriets elektrolyt: Skölj omedelbart ögonen med vatten i minst 15 minuter. Skölj noga händerna och andra påverkade områden med vatten. Ta genast av och tvätta förorenade kläder. I samtliga fall ska läkarvård omedelbart uppsökas! Säkerhetsvarningar förknippade med denna produkt Följande varningar/försiktighetsanvisningar förekommer i denna referenshandledning eller på vagnen: OBS: Underlåtenhet att följa dessa riktlinjer kan leda till skada på utrustningen eller personskada. FÖRSIKTIGHET: Hissbromsen bidrar till att stabilisera arbetsytan och tangentbordsskivan under normal användning med den ökar INTE lastkapaciteten. Belasta INTE risern med utrustning som överstiger den maximala viktkapaciteten som anges av Ergotron. Säkerställ optimal hissfunktion genom att utprova och vid behov justera spänningen när vikten av det som monteras på risern ändras (dvs. när utrustning tas bort eller läggs till). Se justeringsinstruktionerna Ställ in hisspänningen på risern. FÖRSIKTIGHET: Använd inte StyleView-vagnen med saknade eller skadade komponenter! Ta inte bort, ändra eller byt ut vagnens komponenter utan att rådfråga Ergotron. Om du får problem med installationen eller användningen av vagnen, kontakta Ergotrons kundtjänst. FÖRSIKTIGHET: Dra INTE åt fästanordningarna för mycket. Överdriven åtdragning kan skada utrustningen. VARNING: Fara genom spänningsenergi: Arbetsytans hissmekanism är spänningsbelastad och flyttar sig snabbt uppåt av egen kraft så fort utrustning tas bort. Ta av denna anledning INTE bort utrustning om inte arbetsytan har flyttats till det högsta läget på tornet! Underlåtenhet att beakta denna varning kan leda till allvarlig personskada och/eller skada på utrustningen! Vid transport av vagnen, ställ in arbetsytans hissmekanism på den lägsta spänningsinställningen. FÖRSIKTIGHET: INGA andra muttrar eller skruvar på risern eller tornets ovansida får lossas, dras åt eller tas bort. Manipulering av muttrar eller skruvar kan leda till instabilitet hos vagnen, vilket leder till skada på utrustningen och/eller personskada. FÖRSIKTIGHET: Lossa på hissbromsen innan arbetsytan flyttas! Flyttning av arbetsytan medan hissbromsen är inkopplad kan ge upphov till allvarlig skada på hissmotorn.. VARNING: In händelse av att StyleView-vagnen behöver repareras, kontakta omedelbart Ergotrons kundtjänst. Reparation av vagnen får endast utföras av Ergotron, Inc. eller av ett av Ergotron godkänt ombud. VARNING: Den här vagnen är inte avsedd för användning i miljöer där det finns brännbar anestesiblandning eller syrgas. Konfiguration och säkerhet Ytterligare multiuttag eller förlängningssladdar skall inte anslutas till det medicinska systemet. Vid användning i ett medicinskt elektriskt system får endast utrustning som uppfyller IEC-, ISO-, UL/ANSI-, eller CSA-standarder som är relevanta för utrustningen i fråga anslutas. Det föreligger en risk för elektriska stötar eller kroppsskada om icke-medicinsk utrustning som ingår i ett system ansluts direkt till vägguttaget när icke-medicinsk utrustning är ämnad att försörjas av ett multiuttag. Det föreligger en risk för elektriska stötar eller kroppskada om utrustning som inte ingår som en del i det medicinska systemet ansluts till multiuttaget. 18/21

19 Underhåll och säkerhet Rekommenderat regelbundet besiktning och underhåll Komponent Åtgärd Hur ofta Av vem Gränssnitt, Ethernet, USBkablar Fläkt på sidan av CPU-fack Undersök m.a.p. slitage, klämskada, dåliga kontakter Kontrollera m.a.p. damm vid intag, dammsug vid behov med en dammsugare som INTE genererar elektrostatisk urladdning. Varje månad Varje månad Hjul Undersök m.a.p. slitage och skräp Varje månad Max. belastning Elsystemets batterier Strömmodul Batterirem Kontrollera att maximal rekommenderad belastning inte överskrids. Byt ut litiumbatteri 1.2 Kontrollera m.a.p. damm vid intag, dammsug vid behov med en dammsugare som INTE genererar elektrostatisk urladdning. Kontrollera m.a.p. slitage, sprickbildning, klämning eller andra skador. Kontrollera m.a.p. slitage, skador Spiralkabel eller uttöjning. Flytta fästkroken så att den inte släpar på golvet. 1. Kassera alla batterier i enlighet med lokal lagstiftning. 2. Byt alltid ut batteriet mot ett godkänt Valence-batteri. FARA! ELKABLAR KAN UTGÖRA EN FARA DETTA ÄR EN POLARISERAD KABEL ENDAST SJUKHUSANPASSAD SW Varje dag När batteriets körtid är 60 % av ursprungliga körtiden Varje månad Varje månad Varje vecka Valfri användare Valfri användare Valfri användare Valfri användare IT-personal IT-personal IT-personal Valfri användare Jordningstest: För att säkerställa säker jordning mellan sladdens jordade anslutning och eventuella tillgängliga metalldelar på vagnen rekommenderar vi att följande test (även om det inte är obligatoriskt) utförs vartannat år, med hjälp av en kalibrerad enhet för säkerhetsanalys av medicinsk utrustning. Proceduren är som följer: 1. Koppla ur vagnen från huvudströmmen (koppla bort vagnen från väggen). 2. Ta bort strömmen från de interna strömsystemsuttagen genom att trycka på av-/på-knappen på Power System Interface. 3. Upprätta jordningstestet enligt instruktioner från enheten för säkerhetsanalys av medicinsk utrustning. 4. Anslut vagnens strömkabel till enheten för säkerhetsanalys av medicinsk utrustning. 5. Ta bort locket för att komma åt punkten för justering av lyftspänning. 6. Anslut den andra sonden från enheten för säkerhetsanalys av medicinsk utrustning till punkten för justering av lyftspänning på vagnen. 7. Utför testet (25 amp). 8. Se till att jordningen är mindre eller likvärdig med 0,2 ohm. 9. Ta bort anslutningarna från enheten för säkerhetsanalys av medicinsk utrustning till vagnen, placera locket över punkten för justering av lyftspänning och börja använda vagnen igen. Test av isoleringsresistens: För att se till att huvudströmskablarna är korrekt isolerade från jordningen rekommenderar vi att följande test (även om det inte är obligatoriskt) utförs varje år, med hjälp av en kalibrerad enhet för säkerhetsanalys av medicinsk utrustning. Proceduren är som följer: 1. Koppla ur vagnen från huvudströmmen (koppla bort vagnen från väggen). 2. Ta bort strömmen från de interna strömsystemsuttagen genom att trycka på av-/på-knappen på Power System Interface. 3. Upprätta testet för isoleringsresistans enligt instruktioner från enheten för säkerhetsanalys av medicinsk utrustning. 4. Anslut vagnens strömkabel till enheten för säkerhetsanalys av medicinsk utrustning. 5. Utför testet (500 V). 6. Se till att isoleringsresistansen är större än eller likvärdig med 1 Mohm. 7. Ta bort anslutningarna från enheten för säkerhetsanalys av medicinsk utrustning till vagnen och börja använda vagnen igen. AVLÄGSNA INTE DENNA ETIKETT! 19/21
