1 MANUAL PL6140 Manual SE rev1 CENTRALT RESERVKRAFTSYSTEM POWERLINE 6000 DIGITAL KEEPS THE LIGHT GOING

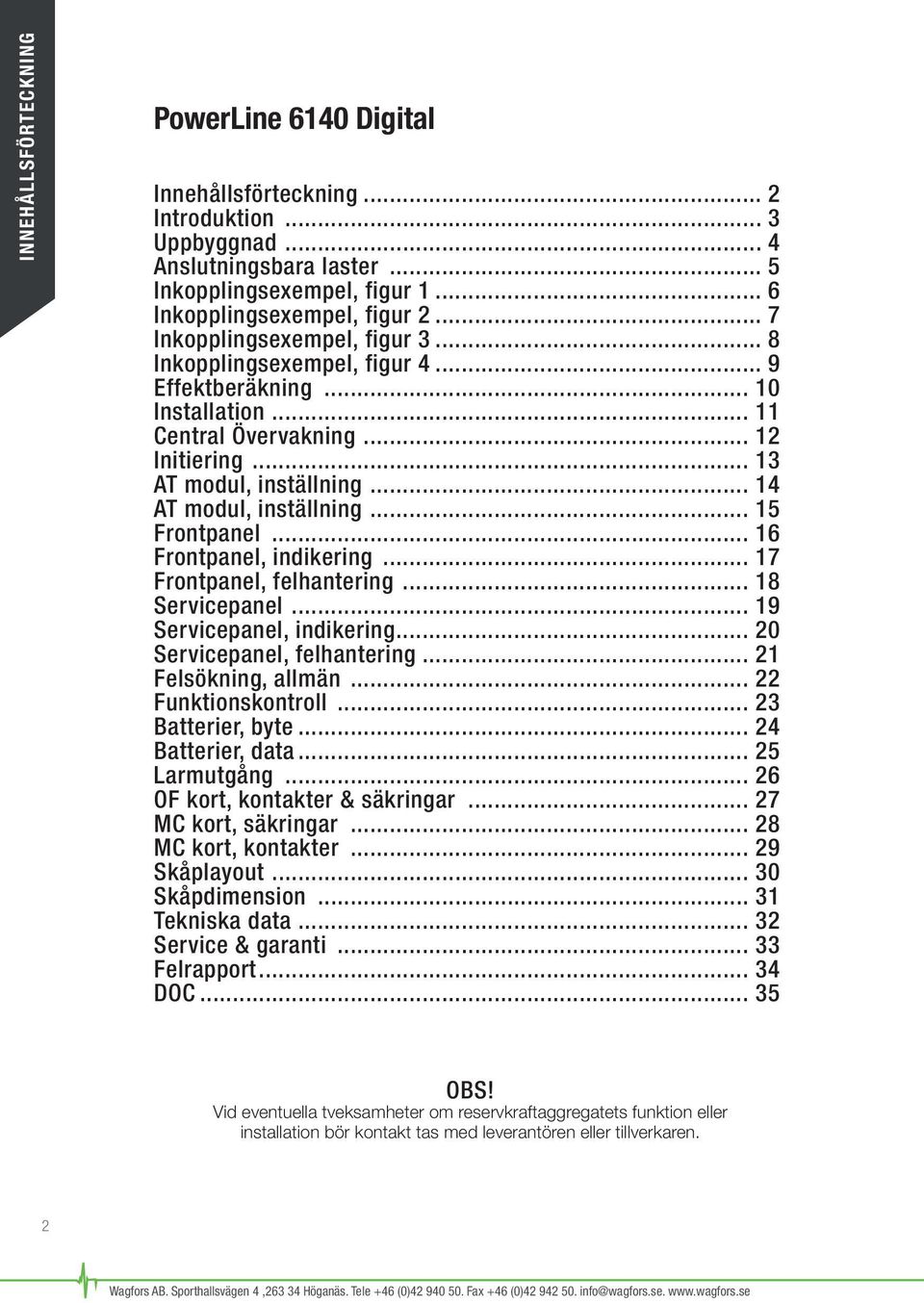

2 INNEHÅLLSFÖRTECKNING PowerLine 6140 Digital Innehållsförteckning... 2 Introduktion... 3 Uppbyggnad... 4 Anslutningsbara laster... 5 Inkopplingsexempel, figur Inkopplingsexempel, figur Inkopplingsexempel, figur Inkopplingsexempel, figur Effektberäkning Installation Central Övervakning Initiering AT modul, inställning AT modul, inställning Frontpanel Frontpanel, indikering Frontpanel, felhantering Servicepanel Servicepanel, indikering Servicepanel, felhantering Felsökning, allmän Funktionskontroll Batterier, byte Batterier, data Larmutgång OF kort, kontakter & säkringar MC kort, säkringar MC kort, kontakter Skåplayout Skåpdimension Tekniska data Service & garanti Felrapport DOC OBS! Vid eventuella tveksamheter om reservkraftaggregatets funktion eller installation bör kontakt tas med leverantören eller tillverkaren. 2

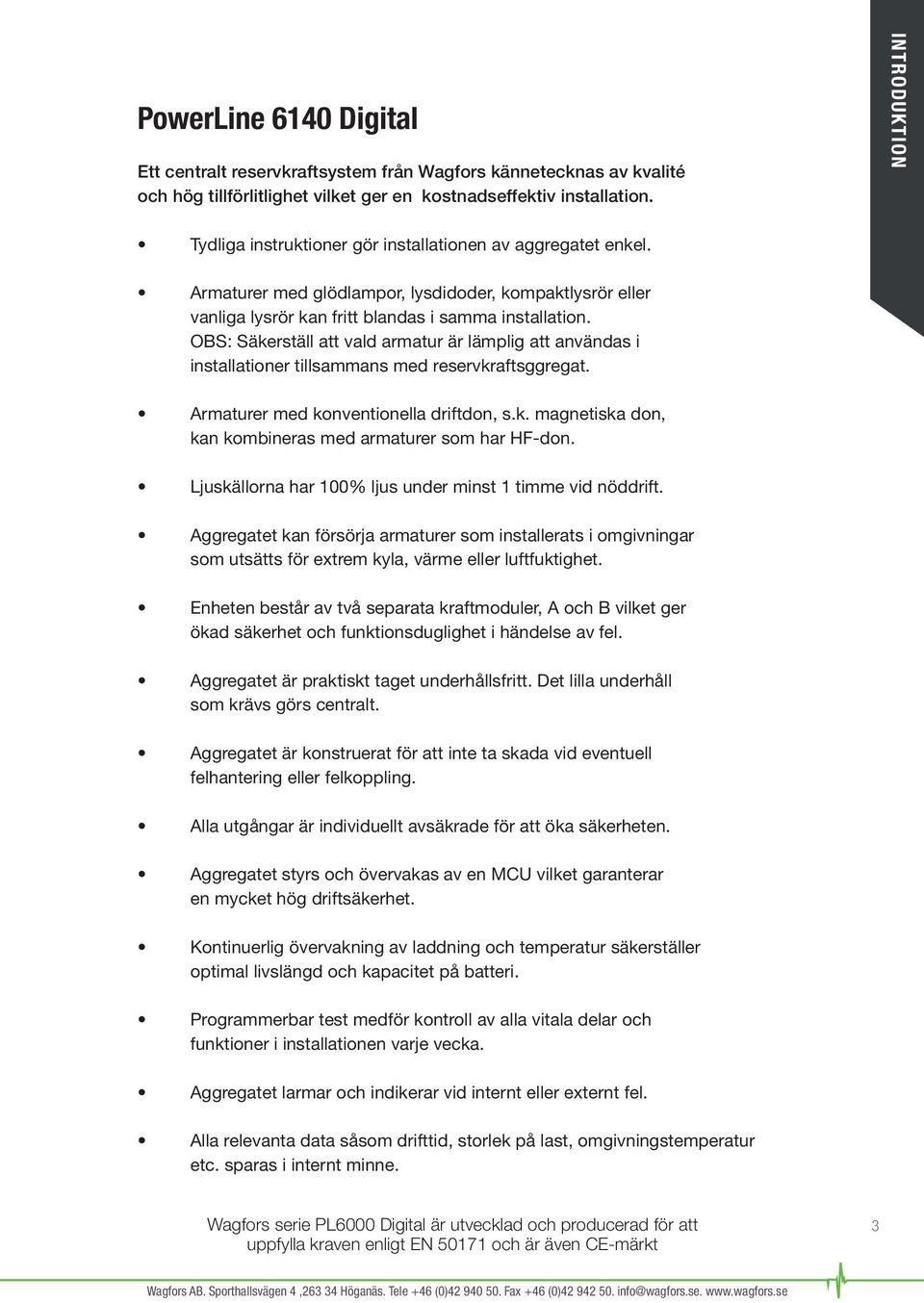

3 PowerLine 6140 Digital Ett centralt reservkraftsystem från Wagfors kännetecknas av kvalité och hög tillförlitlighet vilket ger en kostnadseffektiv installation. INTRODUKTION Tydliga instruktioner gör installationen av aggregatet enkel. Armaturer med glödlampor, lysdidoder, kompaktlysrör eller vanliga lysrör kan fritt blandas i samma installation. OBS: Säkerställ att vald armatur är lämplig att användas i installationer tillsammans med reservkraftsggregat. Armaturer med konventionella driftdon, s.k. magnetiska don, kan kombineras med armaturer som har HF-don. Ljuskällorna har 100% ljus under minst 1 timme vid nöddrift. Aggregatet kan försörja armaturer som installerats i omgivningar som utsätts för extrem kyla, värme eller luftfuktighet. Enheten består av två separata kraftmoduler, A och B vilket ger ökad säkerhet och funktionsduglighet i händelse av fel. Aggregatet är praktiskt taget underhållsfritt. Det lilla underhåll som krävs görs centralt. Aggregatet är konstruerat för att inte ta skada vid eventuell felhantering eller felkoppling. Alla utgångar är individuellt avsäkrade för att öka säkerheten. Aggregatet styrs och övervakas av en MCU vilket garanterar en mycket hög driftsäkerhet. Kontinuerlig övervakning av laddning och temperatur säkerställer optimal livslängd och kapacitet på batteri. Programmerbar test medför kontroll av alla vitala delar och funktioner i installationen varje vecka. Aggregatet larmar och indikerar vid internt eller externt fel. Alla relevanta data såsom drifttid, storlek på last, omgivningstemperatur etc. sparas i internt minne. Wagfors serie PL6000 Digital är utvecklad och producerad för att uppfylla kraven enligt EN och är även CE-märkt 3

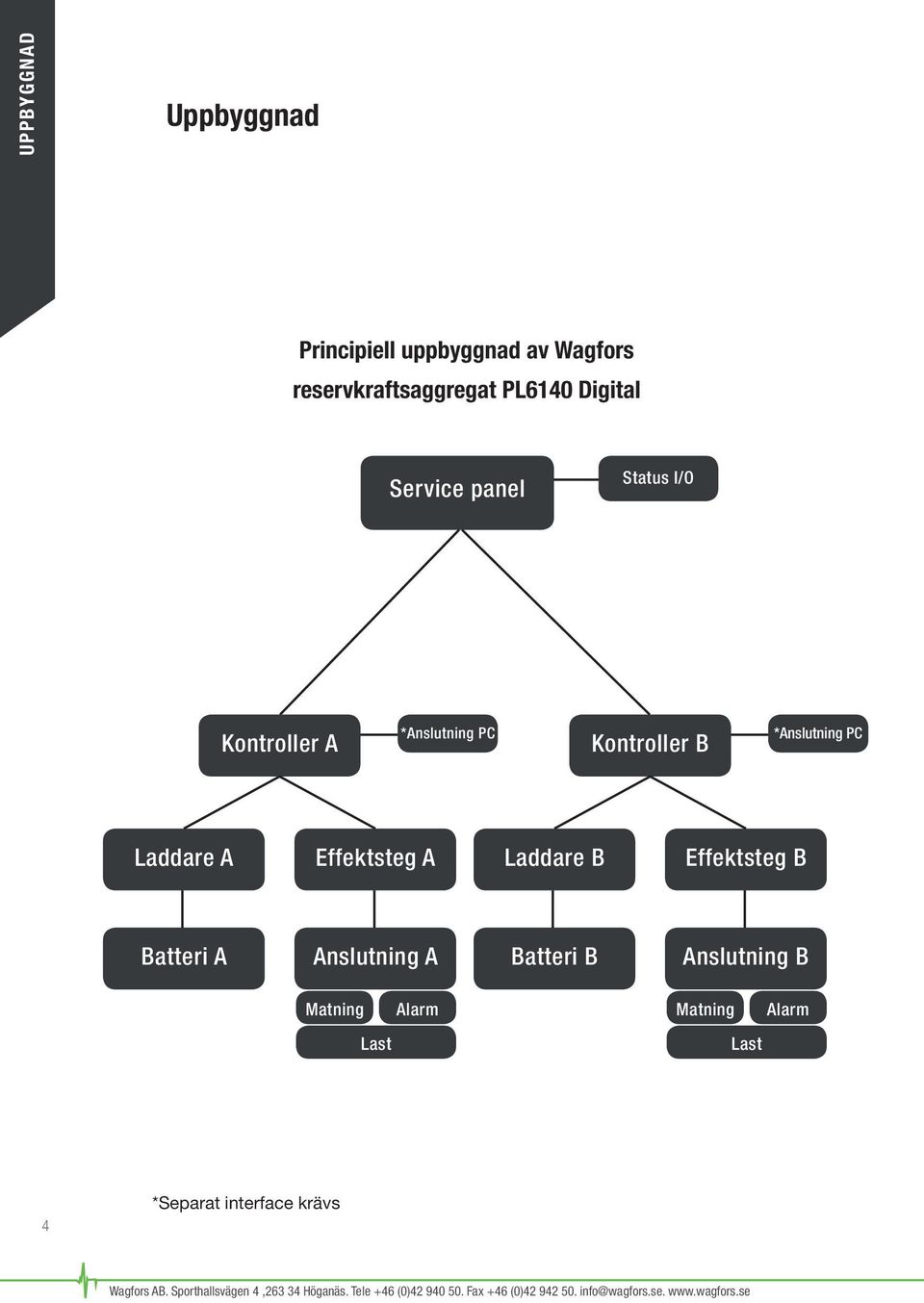

4 UPPBYGGNAD Uppbyggnad Principiell uppbyggnad av Wagfors reservkraftsaggregat PL6140 Digital Service panel Status I/O Kontroller A *Anslutning PC Kontroller B *Anslutning PC Laddare A Effektsteg A Laddare B Effektsteg B Batteri A Anslutning A Batteri B Anslutning B Matning Alarm Matning Alarm Last Last 4 *Separat interface krävs

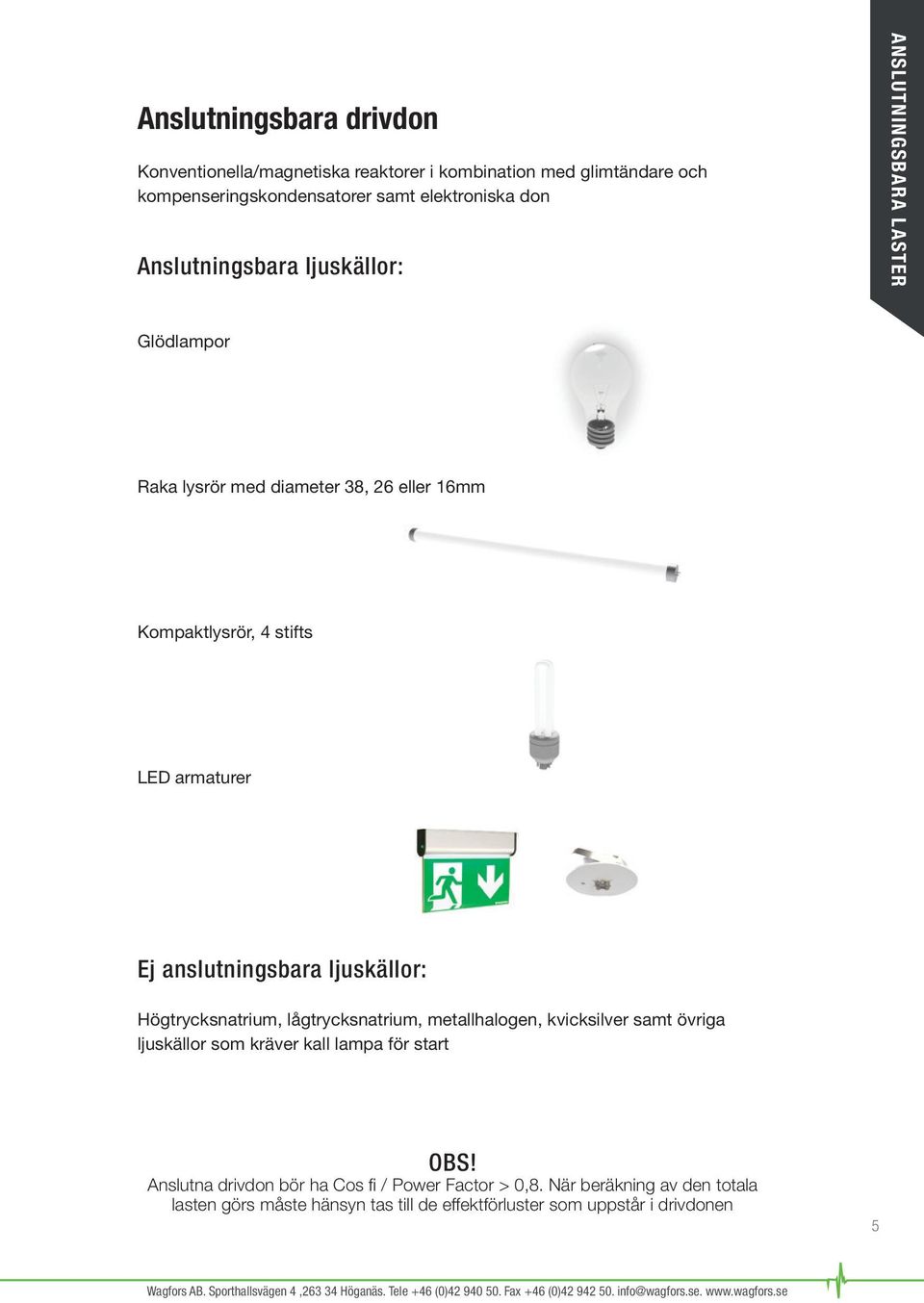

5 Anslutningsbara drivdon Konventionella/magnetiska reaktorer i kombination med glimtändare och kompenseringskondensatorer samt elektroniska don Anslutningsbara ljuskällor: ANSLUTNINGSBARA LASTER Glödlampor Raka lysrör med diameter 38, 26 eller 16mm Kompaktlysrör, 4 stifts LED armaturer Ej anslutningsbara ljuskällor: Högtrycksnatrium, lågtrycksnatrium, metallhalogen, kvicksilver samt övriga ljuskällor som kräver kall lampa för start OBS! Anslutna drivdon bör ha Cos fi / Power Factor > 0,8. När beräkning av den totala lasten görs måste hänsyn tas till de effektförluster som uppstår i drivdonen 5

6 INKOPPLINGSEXEMPEL Figur 1 För ökad säkerhet är aggregatet uppbyggd av 2st kraftmoduler om 600W vardera vilka fungerar oberoende av varandra. Inkoppling av lasten sker på anslutningskort A eller anslutningskort B. OBS: Max last per modul är 600W. Armaturer som endast skall lysa vid strömavbrott, exempelvis ledbelysning. Anslut lasten på någon eller några av utgångarna L1OUT - L6OUT på anslutningskort A eller B. Matning CPS 6

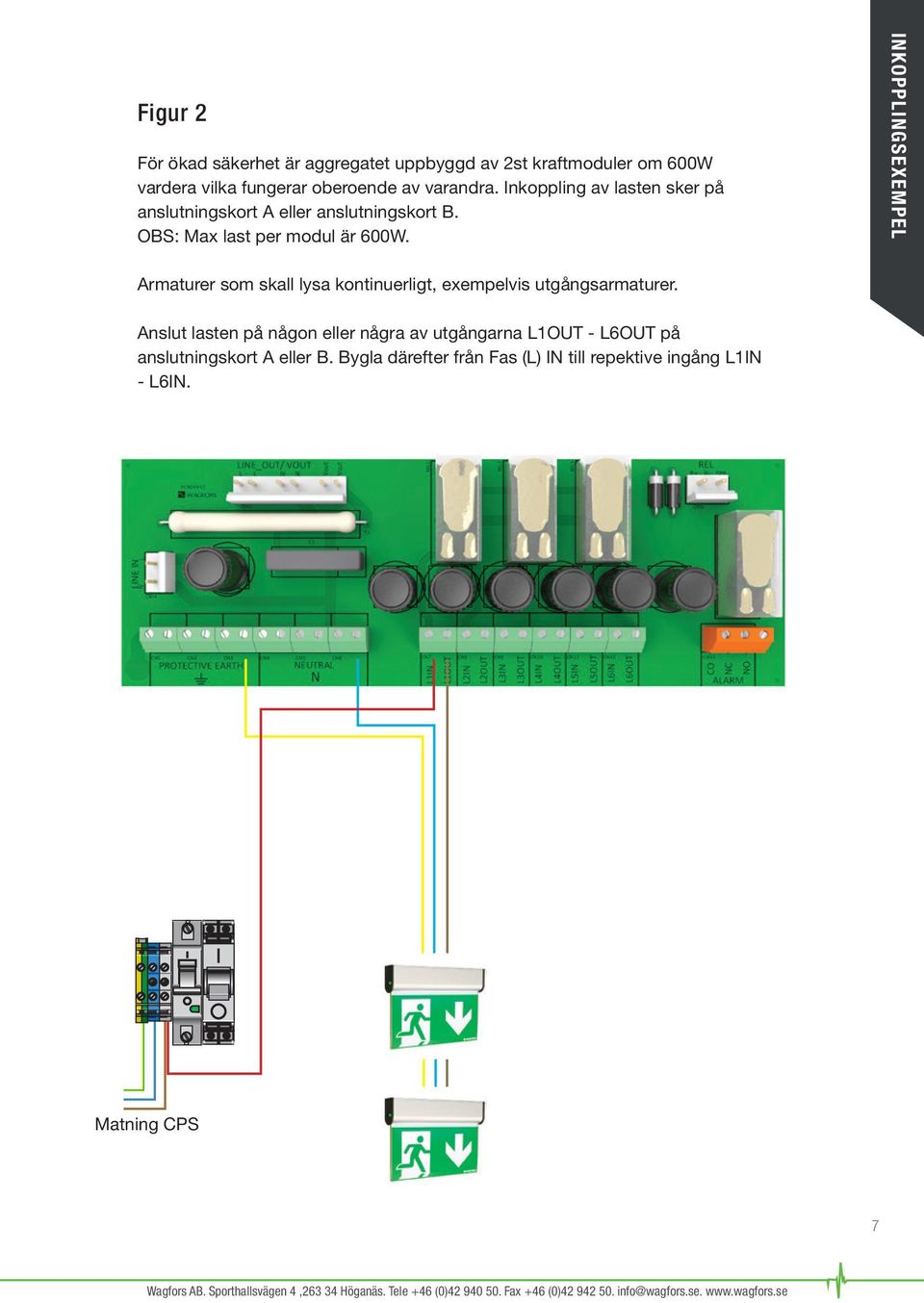

7 Figur 2 För ökad säkerhet är aggregatet uppbyggd av 2st kraftmoduler om 600W vardera vilka fungerar oberoende av varandra. Inkoppling av lasten sker på anslutningskort A eller anslutningskort B. OBS: Max last per modul är 600W. INKOPPLINGSEXEMPEL Armaturer som skall lysa kontinuerligt, exempelvis utgångsarmaturer. Anslut lasten på någon eller några av utgångarna L1OUT - L6OUT på anslutningskort A eller B. Bygla därefter från Fas (L) IN till repektive ingång L1IN - L6IN. Matning CPS 7

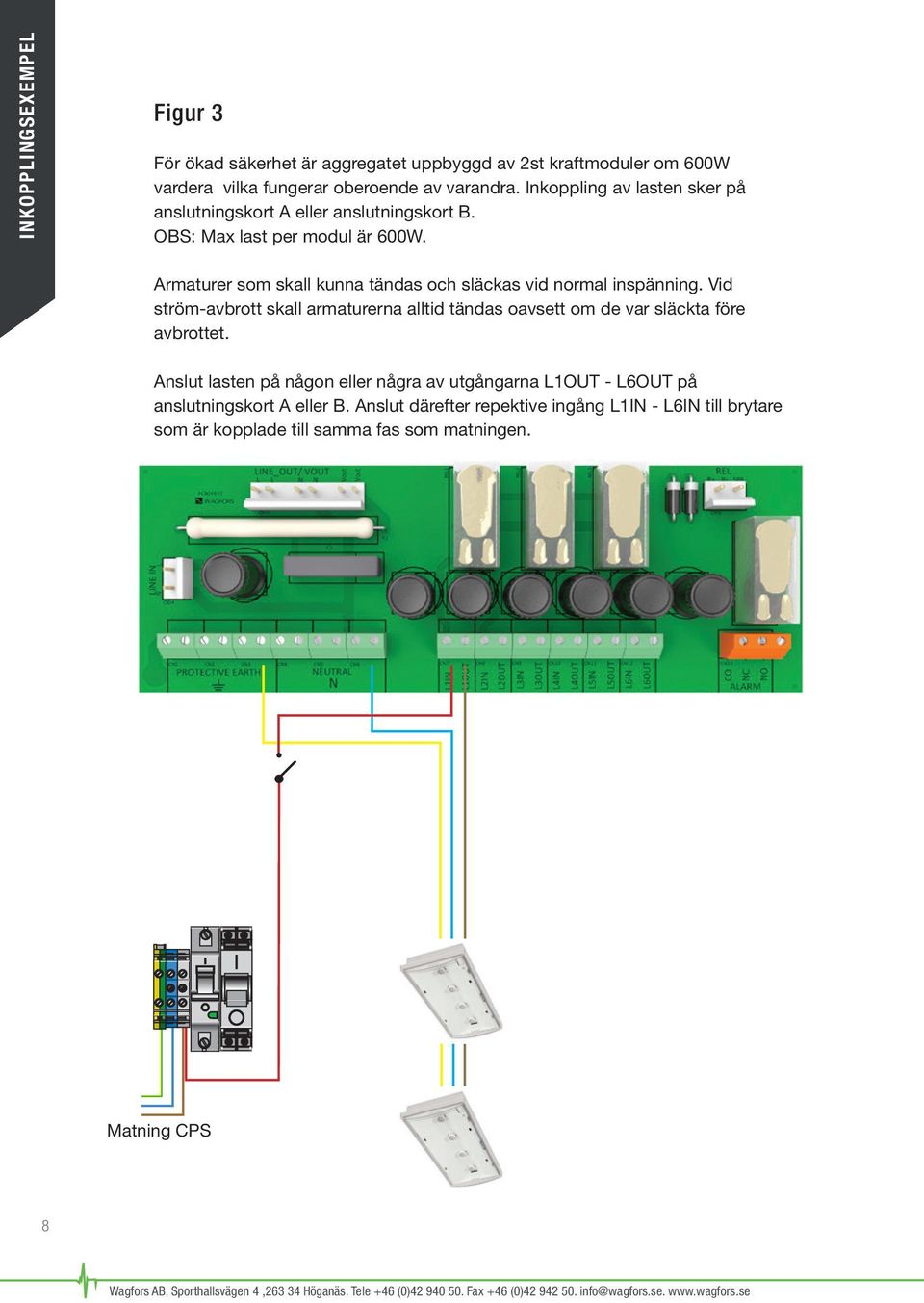

8 INKOPPLINGSEXEMPEL Figur 3 För ökad säkerhet är aggregatet uppbyggd av 2st kraftmoduler om 600W vardera vilka fungerar oberoende av varandra. Inkoppling av lasten sker på anslutningskort A eller anslutningskort B. OBS: Max last per modul är 600W. Armaturer som skall kunna tändas och släckas vid normal inspänning. Vid ström-avbrott skall armaturerna alltid tändas oavsett om de var släckta före avbrottet. Anslut lasten på någon eller några av utgångarna L1OUT - L6OUT på anslutningskort A eller B. Anslut därefter repektive ingång L1IN - L6IN till brytare som är kopplade till samma fas som matningen. Matning CPS 8

9 Figur 4 För ökad säkerhet är aggregatet uppbyggd av 2st kraftmoduler om 600W vardera vilka fungerar oberoende av varandra. Inkoppling av lasten sker på anslutningskort A eller anslutningskort B. OBS: Max last per modul är 600W. INKOPPLINGSEXEMPEL Armaturer med olika funktion i samma installation såsom ledbelysning samt kontinuerlig belysning. Anslut lasten på någon eller några av utgångarna L1OUT - L6OUT på anslutningskort A eller B. Bygla därefter från Fas (L) IN till repektive ingång L1IN - L6IN så att önskad funktion uppnås. Matning CPS 9

10 EFFEKTBERÄKNING Effektberäkning Glödlampor Räkna med den effekt som står på lampan. LED Den effekt som står på armaturen anger ofta endast LED effekten och inte den totala effekten för armaturen. Vid osäkerhet om total effekt rekommenderas att mäta upp armaturen för korrekt värde eller lägg till 50% vid beräkning av ansluten last. Lysrör med HF-don Räkna med den effekt som står på armaturen/lysröret och lägg därefter till 5-10%. För exakta uppgifter om effektförlusten i drivdonen, se tillverkarens specifikationer under total effekt. Lysrör med konventionella don Räkna total effekt (lysrör + effektförlust i donet) enligt tabellen nedan. OBS: Armaturerna måste vara faskompenserade så att Cos fi är > 0.8. Lysrör W Total effekt W 8,5 10,0 10,1 12,0 12,5 13,5 15,6 14,7 Lysrör W Total effekt W 17,6 23,5 21,3 27,5 31,5 32,0 31,5 33,0 Lysrör W Total effekt W 35,5 37,5 42,0 43,0 45,0 47,2 49,2 10 Wagfors reservkraftaggregat PL6140 är avsett att fungera inom följande effektområde: W per kraftmodul

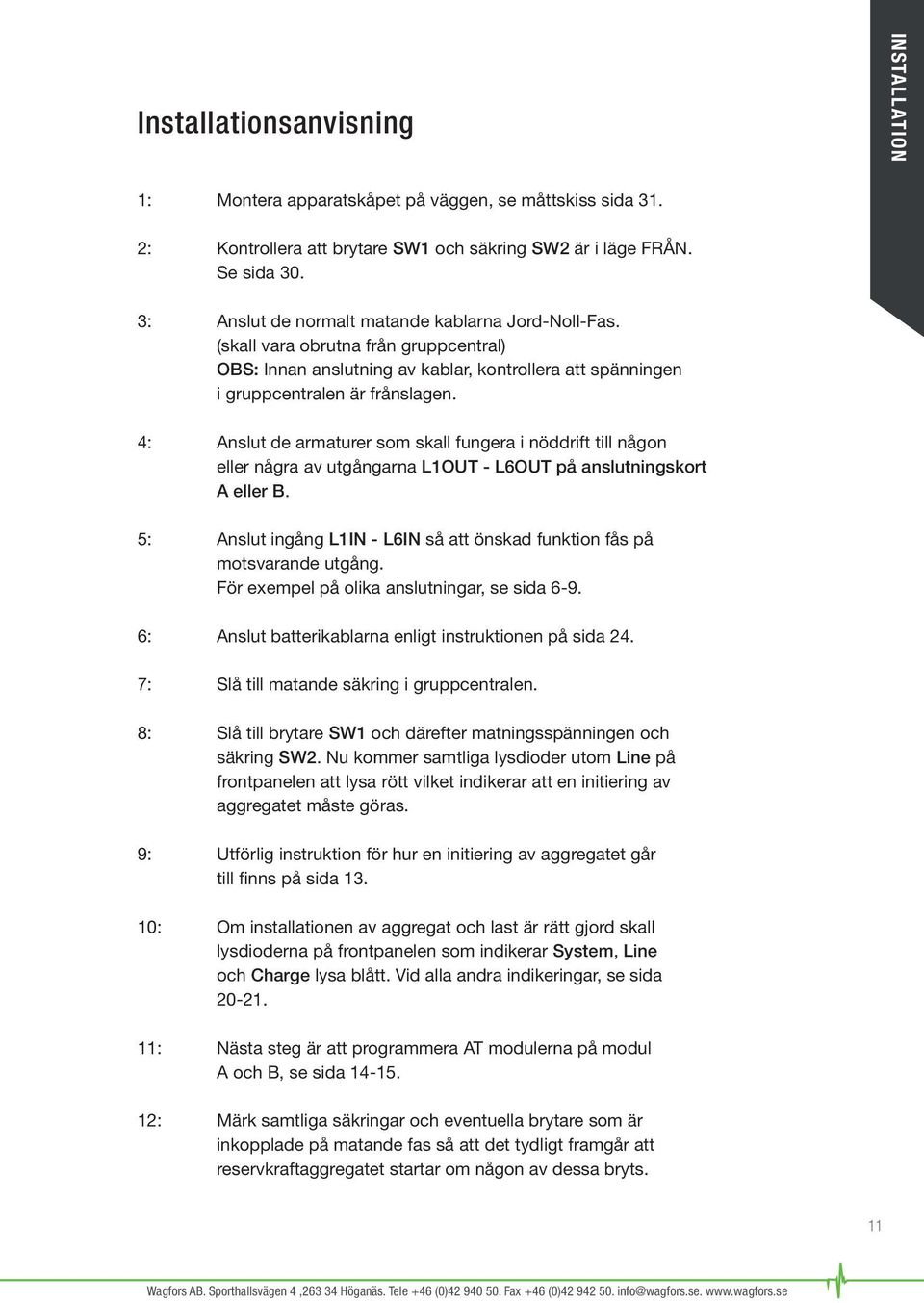

11 Installationsanvisning INSTALLATION 1: Montera apparatskåpet på väggen, se måttskiss sida 31. 2: Kontrollera att brytare SW1 och säkring SW2 är i läge FRÅN. Se sida 30. 3: Anslut de normalt matande kablarna Jord-Noll-Fas. (skall vara obrutna från gruppcentral) OBS: Innan anslutning av kablar, kontrollera att spänningen i gruppcentralen är frånslagen. 4: Anslut de armaturer som skall fungera i nöddrift till någon eller några av utgångarna L1OUT - L6OUT på anslutningskort A eller B. 5: Anslut ingång L1IN - L6IN så att önskad funktion fås på motsvarande utgång. För exempel på olika anslutningar, se sida : Anslut batterikablarna enligt instruktionen på sida 24. 7: Slå till matande säkring i gruppcentralen. 8: Slå till brytare SW1 och därefter matningsspänningen och säkring SW2. Nu kommer samtliga lysdioder utom Line på frontpanelen att lysa rött vilket indikerar att en initiering av aggregatet måste göras. 9: Utförlig instruktion för hur en initiering av aggregatet går till finns på sida : Om installationen av aggregat och last är rätt gjord skall lysdioderna på frontpanelen som indikerar System, Line och Charge lysa blått. Vid alla andra indikeringar, se sida : Nästa steg är att programmera AT modulerna på modul A och B, se sida : Märk samtliga säkringar och eventuella brytare som är inkopplade på matande fas så att det tydligt framgår att reservkraftaggregatet startar om någon av dessa bryts. 11

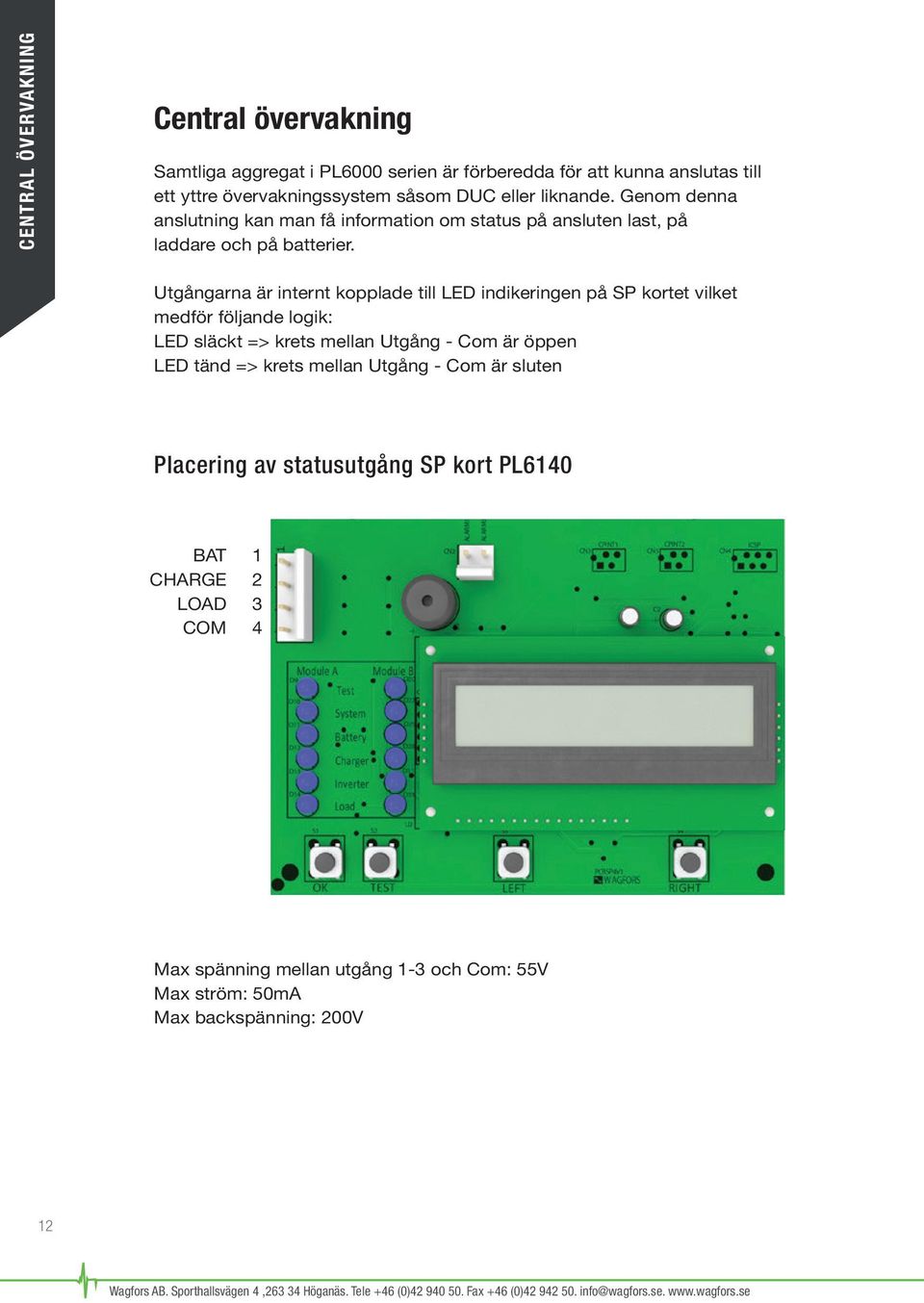

12 CENTRAL ÖVERVAKNING Central övervakning Samtliga aggregat i PL6000 serien är förberedda för att kunna anslutas till ett yttre övervakningssystem såsom DUC eller liknande. Genom denna anslutning kan man få information om status på ansluten last, på laddare och på batterier. Utgångarna är internt kopplade till LED indikeringen på SP kortet vilket medför följande logik: LED släckt => krets mellan Utgång - Com är öppen LED tänd => krets mellan Utgång - Com är sluten Placering av statusutgång SP kort PL6140 BAT 1 CHARGE 2 LOAD 3 COM 4 Max spänning mellan utgång 1-3 och Com: 55V Max ström: 50mA Max backspänning: 200V 12

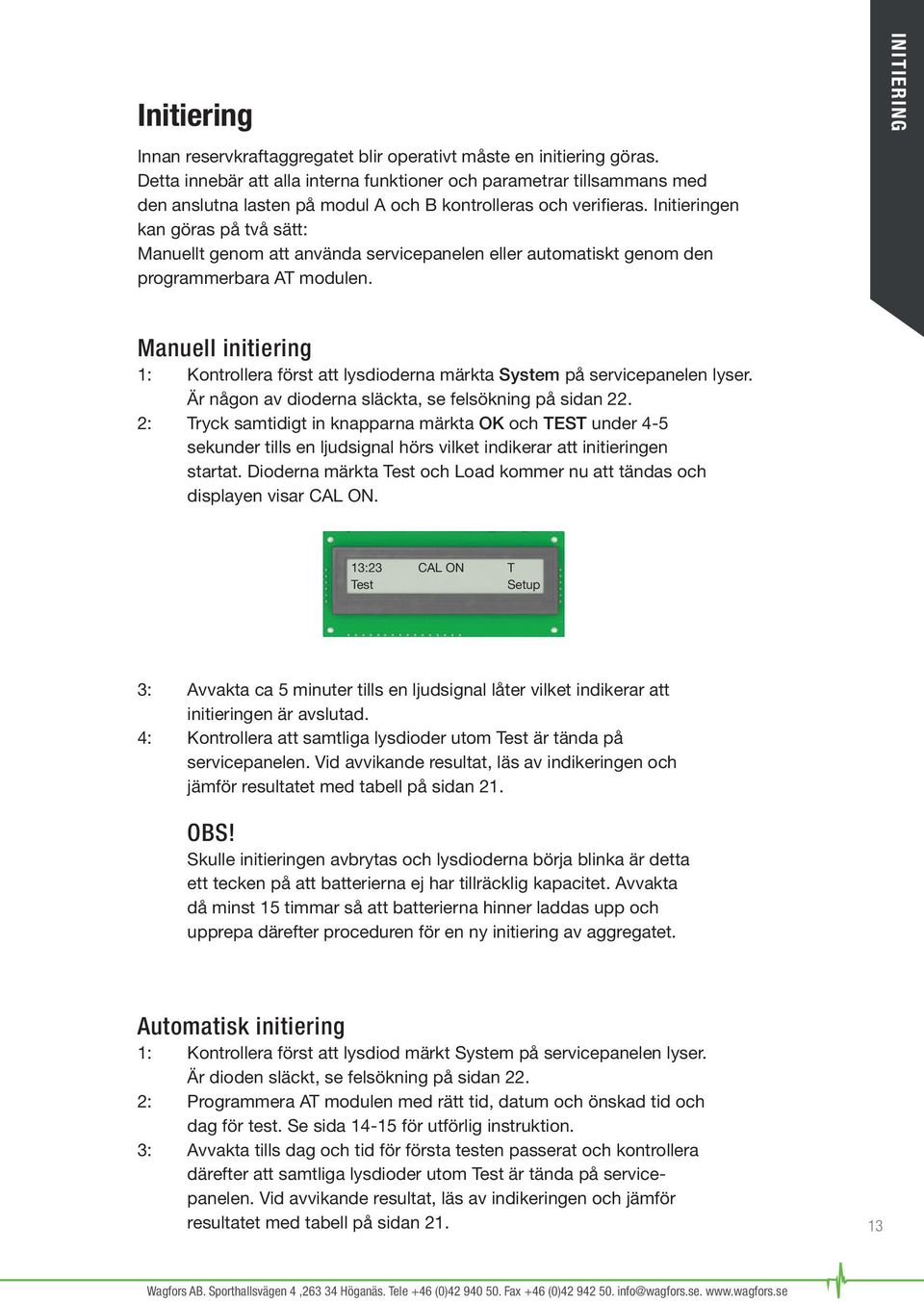

13 Initiering Innan reservkraftaggregatet blir operativt måste en initiering göras. Detta innebär att alla interna funktioner och parametrar tillsammans med den anslutna lasten på modul A och B kontrolleras och verifieras. Initieringen kan göras på två sätt: Manuellt genom att använda servicepanelen eller automatiskt genom den programmerbara AT modulen. INITIERING Manuell initiering 1: Kontrollera först att lysdioderna märkta System på servicepanelen lyser. Är någon av dioderna släckta, se felsökning på sidan 22. 2: Tryck samtidigt in knapparna märkta OK och TEST under 4-5 sekunder tills en ljudsignal hörs vilket indikerar att initieringen startat. Dioderna märkta Test och Load kommer nu att tändas och displayen visar CAL ON. 13:23 CAL ON T Test Setup 3: Avvakta ca 5 minuter tills en ljudsignal låter vilket indikerar att initieringen är avslutad. 4: Kontrollera att samtliga lysdioder utom Test är tända på servicepanelen. Vid avvikande resultat, läs av indikeringen och jämför resultatet med tabell på sidan 21. OBS! Skulle initieringen avbrytas och lysdioderna börja blinka är detta ett tecken på att batterierna ej har tillräcklig kapacitet. Avvakta då minst 15 timmar så att batterierna hinner laddas upp och upprepa därefter proceduren för en ny initiering av aggregatet. Automatisk initiering 1: Kontrollera först att lysdiod märkt System på servicepanelen lyser. Är dioden släckt, se felsökning på sidan 22. 2: Programmera AT modulen med rätt tid, datum och önskad tid och dag för test. Se sida för utförlig instruktion. 3: Avvakta tills dag och tid för första testen passerat och kontrollera därefter att samtliga lysdioder utom Test är tända på servicepanelen. Vid avvikande resultat, läs av indikeringen och jämför resultatet med tabell på sidan

14 AT MODUL AT Modul - Inställning Programmeringen av AT modulen sker i tre steg. Först matas rätt tid, rätt veckodag och rätt datum in och därefter matas tid och veckodag in då man önskar att testen skall utföras. Sista steg är att aktivera funktionen. AT Display Visar tid, datum samt aggregatets status. Statusindikering kan ses i övre högra hörnet på displayen. X = Aggregat ej testat T = Test pågår P = Sista test OK F = Sista test ej godkänd N = AT enhet ej ansluten 13: X Test Setup För att aktivera displayen, tryck på valfri knapp. 1a: Tid (tt/mm) * Tryck på Setup och därefter på Time. * Tryck Up för att ändra värdet på första positionen och Next för att flytta markören till nästa position. Upprepa proceduren tills rätt tid är inmatad och tryck därefter på Next för att gå vidare till menyn för inmatning av rätt datum. 13:23 Time 13:23 Up Exit Next 1b: Datum (åå/mm/dd) * Tryck på Date * Tryck på Up för att ändra värdet på första positionen och Next för att flytta markören till nästa position. Upprepa proceduren tills rätt datum är inmatad och tryck därefter på Next för att gå tillbaks till startmenyn. Mon Date Exit Mon Up Next 14

15 AT Modul - Inställning AT MODUL 2a: Testtid (tt/mm) * Tryck på Test och därefter på Time. * Tryck Up för att ändra värdet på första positionen och Next för att flytta markören till nästa position. Upprepa proceduren tills önskad tid är inmatad och tryck därefter på Next för att gå vidare till menyn för inmatning av önskad veckodag. 13: X Test Setup 13:23 Time Exit 22:00 Up Next 2b: Testdag * Tryck på Wday * Tryck Up för att ändra till önskad veckodag och Next för att spara och gå vidare till menyn för test ON/OFF. Mon Wday Next Sun Up Next 3: Test TILL/FRÅN * Tryck på Test * Tryck Change för att ändra till önskad status och tryck därefter på Next för att spara och gå tillbaka till startmenyn. OFF Test Exit ON Up Next 15

16 FRONTPANEL Frontpanel indikering Panelen har två rader med fyra stycken 2-färgade (Röd/Blå) lysdioder som visar vilka funktioner som är aktiva samt dess status för respektive modul. För mer information, se sida A Module B 16

17 Frontpanel indikering System FRONTPANEL SLÄCKT RÖD BLÅ RÖD Aggregatet ej spänningssatt Tänd ca 4-5 sekunder vid uppstart Internt kontrollsystem OK Fel i internt kontrollsystem Line SLÄCKT BLÅ RÖD Inget matande nät tillgängligt => Nöddrift Matande nät inom tillåtna gränser => Normal drift Matande nät utanför tillåtna gränser => Nöddrift Charger SLÄCKT BLÅ RÖD Laddare ej aktiv Laddare aktiv Laddare avstängd Emergency SLÄCKT BLÅ RÖD Växelriktare ej aktiv Växelriktare aktiv Växelriktare avstängd BLÅ/RÖD I nöddrift = mindre än 10 minuter driftstid kvar BLÅ/RÖD I normaldrift = djupurladdningsskydd aktiverat Indikering bekräftas samt återställs genom att trycka på knapp märkt TEST på servicepanelen. Vid felindikering, se sidan

18 FRONTPANEL Frontpanel felhantering System SLÄCKT Åtgärd: Aggregatet ej spänningssatt Kontrollera att spänning finns, att brytare SW1 är tillslagen och att alla säkringar är hela RÖD Åtgärd: Fel i internt kontrollsystem Utför test av aggregatet och läs av resultatet på servicepanelen Line RÖD Åtgärd: Matande nät utanför tillåtna värden Kontrollera anslutningarna till aggregatet Vid fortsatta problem kontrollera kvalitén på matande nät Charger RÖD Åtgärd: Laddare avstängd Utför test av aggregatet och läs av resultatet på servicepanelen Emergency RÖD Åtgärd: Växelriktare avstängd Utför test av aggregatet och läs av resultatet på servicepanelen 18

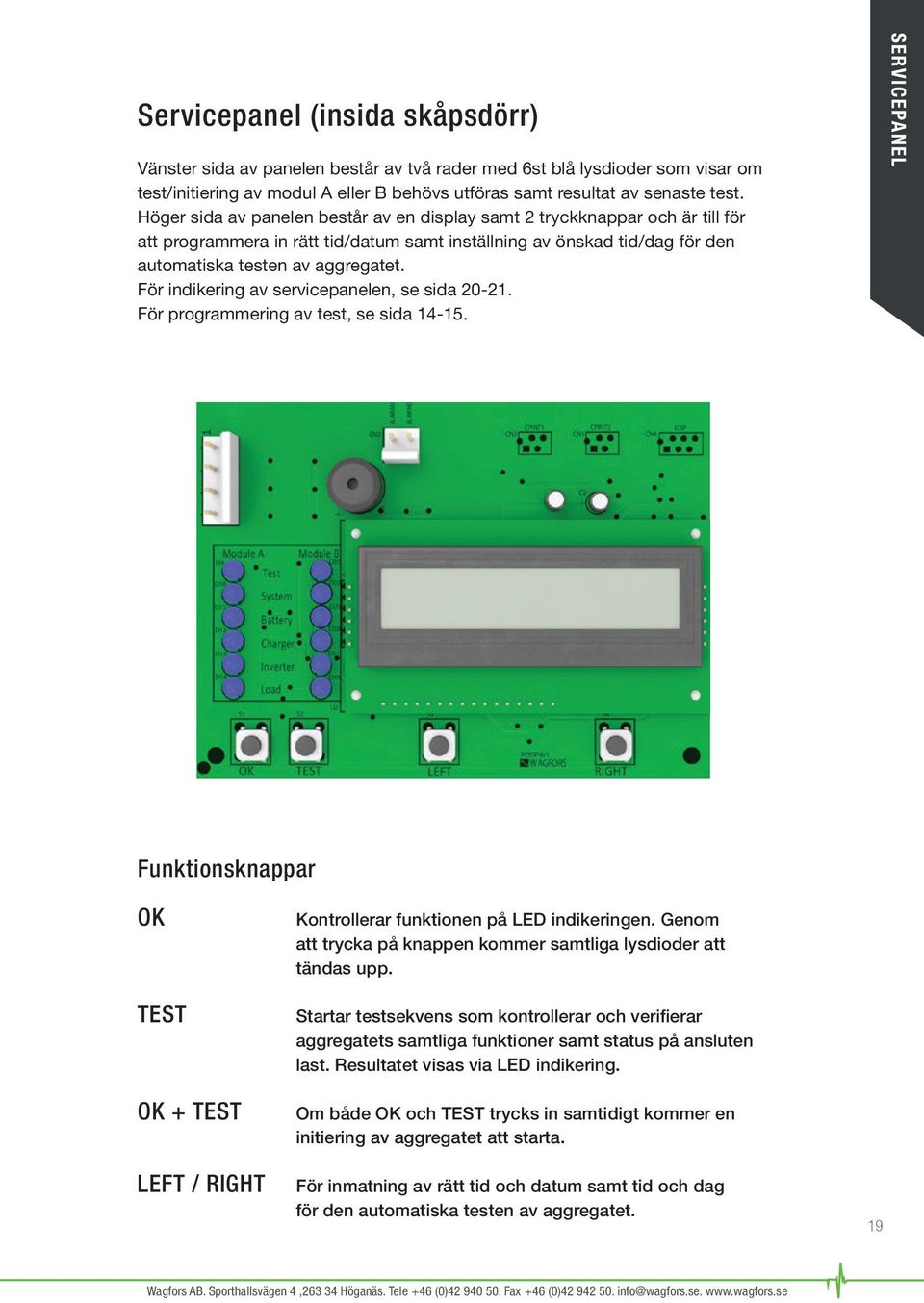

19 Servicepanel (insida skåpsdörr) Vänster sida av panelen består av två rader med 6st blå lysdioder som visar om test/initiering av modul A eller B behövs utföras samt resultat av senaste test. Höger sida av panelen består av en display samt 2 tryckknappar och är till för att programmera in rätt tid/datum samt inställning av önskad tid/dag för den automatiska testen av aggregatet. För indikering av servicepanelen, se sida För programmering av test, se sida SERVICEPANEL Funktionsknappar OK TEST OK + TEST LEFT / RIGHT Kontrollerar funktionen på LED indikeringen. Genom att trycka på knappen kommer samtliga lysdioder att tändas upp. Startar testsekvens som kontrollerar och verifierar aggregatets samtliga funktioner samt status på ansluten last. Resultatet visas via LED indikering. Om både OK och TEST trycks in samtidigt kommer en initiering av aggregatet att starta. För inmatning av rätt tid och datum samt tid och dag för den automatiska testen av aggregatet. 19

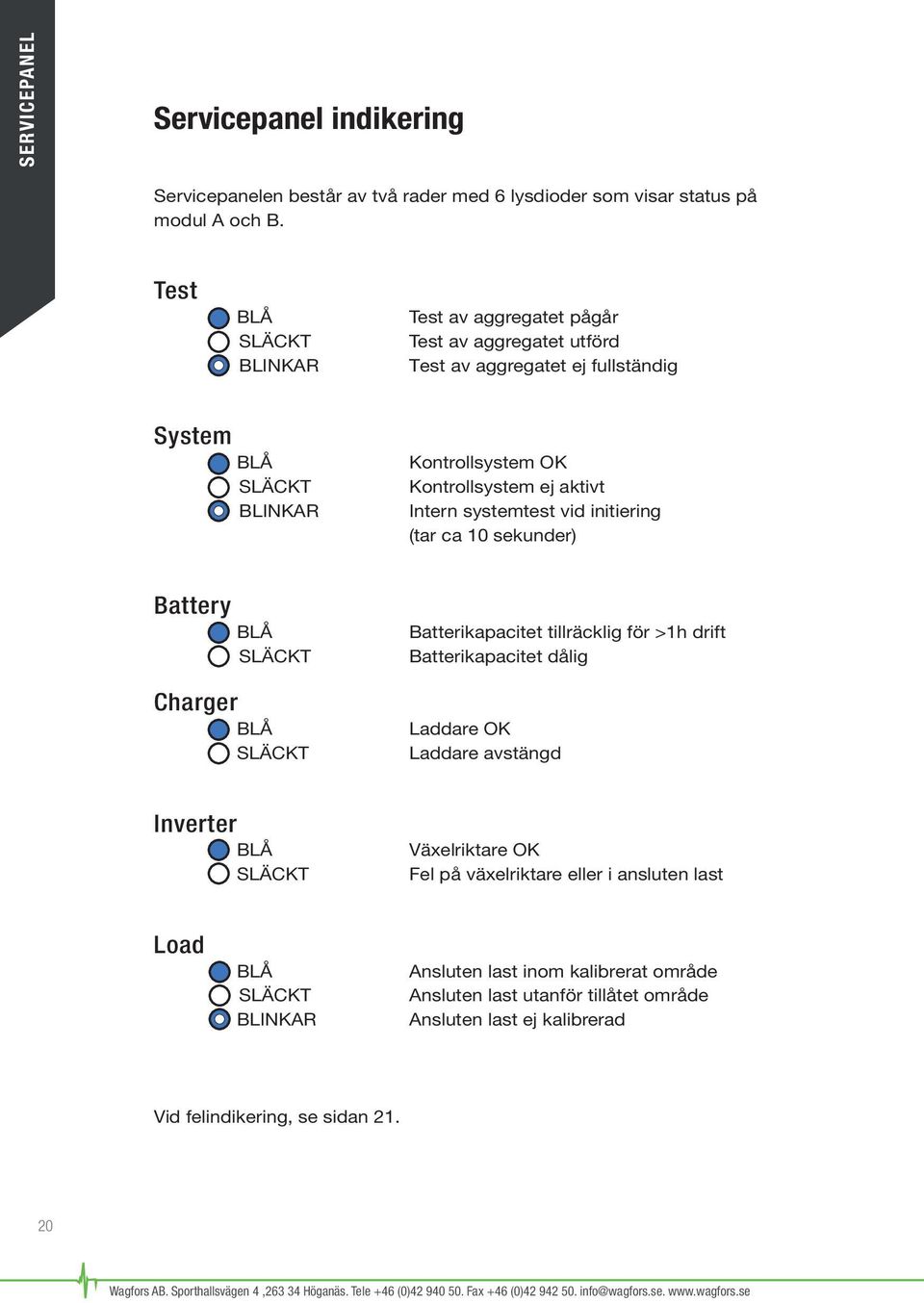

20 SERVICEPANEL Servicepanel indikering Servicepanelen består av två rader med 6 lysdioder som visar status på modul A och B. Test BLÅ SLÄCKT BLINKAR Test av aggregatet pågår Test av aggregatet utförd Test av aggregatet ej fullständig System BLÅ SLÄCKT BLINKAR Kontrollsystem OK Kontrollsystem ej aktivt Intern systemtest vid initiering (tar ca 10 sekunder) Battery Charger BLÅ SLÄCKT BLÅ SLÄCKT Batterikapacitet tillräcklig för >1h drift Batterikapacitet dålig Laddare OK Laddare avstängd Inverter BLÅ SLÄCKT Växelriktare OK Fel på växelriktare eller i ansluten last Load BLÅ SLÄCKT BLINKAR Ansluten last inom kalibrerat område Ansluten last utanför tillåtet område Ansluten last ej kalibrerad Vid felindikering, se sidan

21 Servicepanel felhantering Utför nedan felhantering om någon av lysdidoerna för modul A och B avviker från normal indikering. SERVICEPANEL Test BLINKAR Åtgärd: Test eller initiering avbruten Utför ny test/initiering av aggregatet. System SLÄCKT Åtgärd: Kontrollsystem ej aktivt Kontrollera matningen till aggregatet. Kvarstår problemet krävs service. Battery SLÄCKT Åtgärd: Batterikapacitet dålig Mät kapaciteten i batterierna genom att bryta inspänningen så att aggregatet går över till nöddrift och mät drifttiden. Vid otillräcklig tid bör batterierna bytas. Charger SLÄCKT Åtgärd: Laddare avstängd Kontrollera batteri, kablar, säkringar och utför därefter en ny test. Kvarstår problemet krävs service. Inverter SLÄCKT Åtgärd: Fel på växelriktare eller i ansluten last Kontrollera den anslutna lastens Cos fi och Power Factor samt alla kabelanslutningar. Utför ny test. Kvarstår problemet krävs service. Load SLÄCKT Åtgärd: BLINKAR Åtgärd: Ansluten last utanför tillåtet område Kontrollera lastens Cos fi, Power Factor samt eventuell kompensering. Utför ny test. Last ej kalibrerad Utför initiering av aggregatet. 21

22 FELSÖKNING Felsökning Utför nedan felsökning om någon av modul A och B ej fungerar eller avviker från normal indikering. Problem: Kontrollera: Problem: Kontrollera: Problem: Kontrollera: Problem: Kontrollera: lysdioden som indikerar System på frontpanelen är släckt. att matningsspänning finns, att batterierna är korrekt installerade och att säkring SW2 är i läge TILL. Kontrollera även säkring F1 - F3 på Main Control kort. utgångsarmaturerna tänds inte i normaldrift trots indikering av diod Line på frontpanel (gäller ej ledljusarmaturer). att spänning finns på plint L1IN - L6IN enligt inkopplingsexempel på sida 6-9. Kontrollera även säkringar F2 - F7 på OF kortet. armaturerna lyser vid normaldrift, men vid nöddrift blinkar de och aggregatet avger ett högt ljud. att det inte är överlast. Se effektberäkning på sidan 10. Kontrollera den anslutna lastens Cos fi, Power Factor samt eventuell faskompensering. Kontrollera även anslutningarna i plinten. aggregatet startar ej vid strömavbrott (lyser ej lysdiod Battery på servicepanelen tyder det på att batterierna är oladdade eller dåliga och bör då laddas eller bytas). att säkringar F1 - F3 på Main Control kort är hela. Kontrollera även status på servicepanelen på skåpdörrens insida. OBS! Vid eventuella tveksamheter om aggregatets funktion eller installation bör kontakt tas med leverantören eller tillverkaren. 22

23 Funktionskontroll För att säkerställa funktionen på installationen såsom kontrollsystem, batterier, växelriktare och anslutna armaturer skall en funktionskontroll utföras med föreskrivna intervall. PL6000 aggregatet kommer automatiskt att utföra en sådan kontroll en gång i veckan på den veckodag och på den tid som programmerats i AT modulen. För programmering av testtid, se sida FUNKTIONSKONTROLL Manuell test: A: Bryt det matande nätet genom att ta bort gruppsäkringen så att aggregatet går över till nöddrift. Kontrollera därefter att alla nödljusarmaturer är tända innan det matande nätet åter kopplas in. eller B: Tryck på knappen märkt TEST på servicepanelen under 4-5 sekunder tills en ljudsignal hörs vilket indikerar att testen startat. Efter genomförd test, vilket tar ca 5 minuter, kommer aggregatet automatiskt att återgå till stand-by läge. därefter C: Kontrollera och verifiera att aggeragatet passerat testen genom att läsa av LED indikeringen på servicepanelen. Att tänka på efter en funktionskontroll: Beroende på vald installation kan resultatet av utförd test visas på olika sätt, t.ex. med yttre indikering såsom summer eller signallampa. Vid varje felindikering skall ovillkorligen en kontroll av installationen göras. Avläs servicepanelen och jämför resultatet med tabell på sida innan beslut om lämplig åtgärd tas. Saknas yttre indikering måste servicepanelen läsas av med jämna mellanrum för att så tidigt som möjligt upptäcka eventuella fel. OBS! Det enda 100% säkra sättet att kontrollera om kapaciteten hos batterierna är tillräcklig för minst 1 timmas drift är att köra aggregatet i nöddrift och mäta tiden. 23

24 BATTERIER, Batteri Byte Vid byte av batterier skall batterikablarna kopplas bort, respektive kopplas in enligt följande: Vid bortkoppling modul A (vänster sida) Bryt säkring SW2 och brytare SW1 Bryt säkringen till matande fas i gruppcentral Ta bort minus kabel på undre batteri Ta bort minus kabel på övre batteri Ta bort plus kabel på undre batteri Ta bort plus kabel på övre batteri Repetera ovanstående för modul B (höger sida) Vid inkoppling modul A (vänster sida) Koppla in plus kabel på övre batteri Koppla in plus kabel på undre batteri Koppla in minus kabel på övre batteri Koppla in minus kabel på undre batteri För uppstart av aggregatet, se sida 11, punkt 7 och framåt Repetera ovanstående för modul B (höger sida) + + Modul A Batteri + + Modul B Batteri Enhet Terminal typ Terminal torque PL5140 6mm hex skruv/bricka 4.76Nm 24! OBS! Var uppmärksam så att kabeländarna ej kommer i kontakt med ledande ytor och orsakar kortslutning.

25 Batteri - Data BATTERIER Allmänt Wagfors reservkraftaggregat är utrustade med underhållsfria blybatterier som är konstruerade för att ge höga strömmar under kort tid. I aggregatet sitter det 4st 12V batterier som är seriekopplade parvis för att ge en systemspänning på 24V. Temperatur Batteriernas livslängd är direkt beroende på vilken omgivningstemperatur de utsätts för. Vid temperaturer över 25 C förkortas livslängden dramatiskt så var därför uppmärksam på var reservkraftaggregatet placeras. Specifikation Typ VRLA, 6x2V celler, nominell spänning 12Vdc Kapacitet PL6140/modul A: nom. kapacitet 2 x 12V/45Ah PL6140/modul B: nom. kapacitet 2 x 12V/45Ah! OBS! - Service på batterierna får endast utföras av person med kännedom om batterier och dess förhållningsregler. - Vid byte av batterier skall samma typ och antal användas. - Utbytta batterier skall lämnas för återvinning på härför avsedd plats.! Varning! - Hantera batterierna med försiktighet då de innehåller ämnen som vid läckage kan ge frätskador. - Undvik kortslutning av batterierna. Även gamla, utbytta batterier kan innehålla stor laddning. - Utsätt ej batterierna för öppen eld, de kan då explodera. 25

26 LARMUTGÅNG Larmutgång för summalarm PL6140 är utrustad med en potentialfri växlande reläutgång som kan användas för inkoppling av yttre felsignal. Utgången är placerad på inkopplingskortet för respektive modul så för att få en komplett övervakning skall båda utgångarna kopplas in. Observera att utgången är ett summalarm så för mer information av typen av fel, se LED indikering på service panel på sida 20. Max spänning/ström 230Vac/5A Terminal NO normalt öppen Terminal CO gemensam Terminal NC normalt sluten Terminal CO kan förbindas med terminal NC eller NO beroende på aggregatets status - se schema nedan. Status på enhet Test pågår eller inga fel upptäckta Fel upptäckt Terminal NC kopplad till COM NO kopplad till COM Placering av larmutgång OF kort Normally Open Normally Closed Common 26

27 OF kort - Kontakter och säkringar OF KORT CN1-CN3 IN/OUT PE (Jord) CN4-CN6 IN/OUT N (Neutral) CN7-CN12 IN/OUT L (Matning) CN13 Alarm utgång, se spec sida 26 CN14 Matning från SW1 CN15 Utgång till MC och RC på TR1 CN16 Alarmstyrning från MC Säkring F1 630mAT Säkring F2-F7 2,5AT typ PL6140/600W CN16 CN13 F2-F7 CN7 - CN12 CN15 CN4 - CN6 F1 CN1 - CN3 CN14 27

28 MC KORT MC kort - Säkringar Säkring F1 1,6AT glas 5x20mm samtliga aggregat Säkring F2 1,6AT glas 5x20mm samtliga aggregat Säkring F3 3,15AT glas 5x20mm samtliga aggregat Säkring F3 Säkring F2 Säkring F1 28

29 MC kort - Kontakter MC KORT CN1 Vac in/ut CN8 Transformator TR2-2 CN2 Transformator TR1 CN9 Batteri minus CN3 Frontpanel CN10 Batteri plus CN5 Fläkt/relä CN12 Test ingång CN6 Ej använd CN7 Transformator TR2-1 CN10 CN2 CN12 CN6 CN5 CN1 CN4 CN9 CN8 CN7 29

30 SKÅPLAYOUT Skåplayout Insida skåp Brytare SW2 SW1 OF kort A/B Nät In MC kort MC kort Trafo Trafo Plats för batteri 30 Servicepanel Övrigt Batteri säkring SW2 automat C 16A aggregat 150W Batteri säkring SW2 automat C 25A aggregat 300W Batteri säkring SW2 automat C 40A aggregat 600W Huvudbrytare SW1 2-polig samtliga aggregat

31 A Module B Skåpdimension mm Skåp Sockel Anm A Bredd SKPÅDIMENSION B Höjd C Djup D 1160 C-C ver E 760 C-C hor C A B D E 31

32 TEKNISKA DATA Tekniska Data Modell 1200W Märkspänning normaldrift (Vac) 230 Märkfrekvens normaldrift (Hz) 50 Märkström normaldrift (Aac) <6,0 Märkspänning nöddrift (Vac) ±5% 220 Märkfrekvens nöddrift (Hz) ±1% 50 Märkeffekt nöddrift (W) 2x600 Max. effekt kontinuerlig nöddrift (W) 2x720 Omgivningstemperatur ( C) Ljusutbyte nöddrift (%) 100 Drifttid i nöddrift vid maximal last (h) >1 Återuppladdningstid (h) <15 Kapslingsklass (IP) 23 Max. ledningslängd från aggregat till armatur (m) 200 Anslutningsbar kabelarea (mm²) 0,75-4 Kabeltyp RK,EK,FK Kabelarea vid max. ledningslängd (mm²) 2,5 Skåpdimension höjd (mm) 1300/1200 Skåpdimension bredd (mm) 800 Skåpdimension djup (mm) 250 Horisontellt C-C mått mellan fastsättningshål (mm) 760 Vertikalt C-C mått mellan fastsättningshål (mm) 1160 Vikt inklusive/exclusive års batterier (kg) 152/90 Blybatterier års, Wagfors nr: BBX 12V45A Batterispänning totalt (Vdc) 24 Kontrollsäkring, glas 5x20mm, F1 1,6AT Kontrollsäkring, glas 5x20mm, F2 1,6AT Kontrollsäkring, glas 5x20mm, F3 3,15AT Utgångssäkring, glas 5x20mm, Fuse_L 630mAT Utgångssäkring, glas 5x20mm, Fuse_L1-Fuse_L6 2,5AT Batterisäkring, automat, SW2 C-40A 32

33 Service & Garanti Var vänlig fyll i nedan formulär snarast efter utförd installation SERVICE & GARANTI Reservkraftaggregat PL6140 Digital Typ: 1200W Serienummer:... Levererad av:... Installerad av:... Företag:... Telefon:... Installerad datum: Övrigt: Vi hoppas att Ni skall bli nöjd med Ert val av reservkraftaggregat. Har Ni synpunkter om något eller vill ha ytterligare råd kan Ni vända Er till någon av våra försäljningsställen eller direkt till oss. Sporthallsvägen 4, Höganäs Tel +46 (0) service@wagfors.se Hemsida: 33

34 FELRAPPORT Felrapport Denna produkt har noga kontrollerats och testats för att verifiera och säkerställa dess funktion. Skulle det trots detta uppstå problem ber vi Er fylla i nedanstående uppgifter innan Ni kontaktar Er leverantör. Se även till att Ni har uppgifterna på sidan 33, Service och Garanti, tillgängliga. Projekt:... Kontaktperson:... Telefon:... Anslutna armaturer Typ (W) Antal (st) Total effekt (W) Totalt ansluten effekt:... W HF-don Fabrikat... Cos fi... Power Factor... Magnetiska don Kompenserade Ja Nej OBS! Vid eventuellt fel skall i väntan på vidare instruktioner säkringen SW2 alltid brytas så att batterierna ej urladdas 34

35 DOC Declaration of Conformity Manufacturer: Wagfors AB Sporthallsvägen 4 SE Höganäs Sweden declares under our sole responsibility that the products, Product Type: Product Name: Assembly Number: Central Auxiliary Power Unit for emergency lighting Power Line 6000 Digital Power Line 61XX (XX=alphanumerics; device options) Function: EN 50171:2001 Safety: EN :2003 EN 60950:2000 to which this Declaration relates, are in conformity with the following standards or other documents: EMC: EN :1999 (Class A) EN :1995 (Class A) Following the provisions of the Low Voltage Directive 73/23/EEC (amended by 93/68/EEC) and EMC Directive 89/336/EEC (amended by 92/31/EEC and 93/68/EEC) and is marked in accordance with the CE marking Directive 93/68/EEC Place of Issue: Höganäs, Sweden... Date of Issue: 10th of Jan 2015 Peter Ekberg Vice President 35

36 MANUAL CENTRALT RESERVKRAFTSYSTEM POWERLINE 6000 DIGITAL PL6140 Manual SE rev1 KEEPS THE LIGHT GOING
