1 Precisionsplasmabåge Boxar för plasma- och sköldgas Box för sköldgas Box för plasmagas Instruktionshandbok (SV)

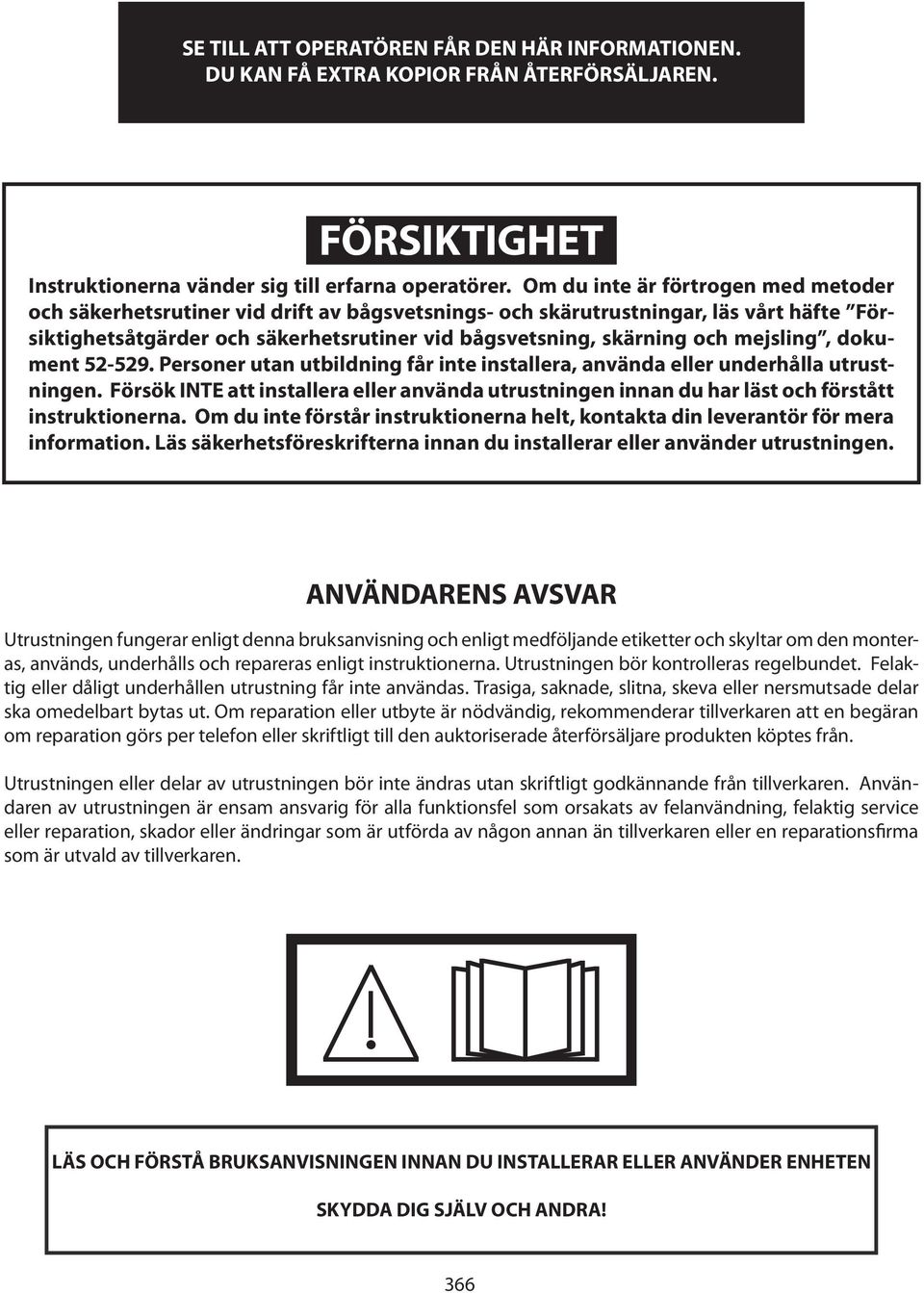

2 Se till att operatören får den här informationen. Du kan få extra kopior från återförsäljaren. Försiktighet Instruktionerna vänder sig till erfarna operatörer. Om du inte är förtrogen med metoder och säkerhetsrutiner vid drift av bågsvetsnings- och skärutrustningar, läs vårt häfte Försiktighetsåtgärder och säkerhetsrutiner vid bågsvetsning, skärning och mejsling, dokument Personer utan utbildning får inte installera, använda eller underhålla utrustningen. Försök INTE att installera eller använda utrustningen innan du har läst och förstått instruktionerna. Om du inte förstår instruktionerna helt, kontakta din leverantör för mera information. Läs säkerhetsföreskrifterna innan du installerar eller använder utrustningen. ANVÄNDARENS AVSVAR Utrustningen fungerar enligt denna bruksanvisning och enligt medföljande etiketter och skyltar om den monteras, används, underhålls och repareras enligt instruktionerna. Utrustningen bör kontrolleras regelbundet. Felaktig eller dåligt underhållen utrustning får inte användas. Trasiga, saknade, slitna, skeva eller nersmutsade delar ska omedelbart bytas ut. Om reparation eller utbyte är nödvändig, rekommenderar tillverkaren att en begäran om reparation görs per telefon eller skriftligt till den auktoriserade återförsäljare produkten köptes från. Utrustningen eller delar av utrustningen bör inte ändras utan skriftligt godkännande från tillverkaren. Användaren av utrustningen är ensam ansvarig för alla funktionsfel som orsakats av felanvändning, felaktig service eller reparation, skador eller ändringar som är utförda av någon annan än tillverkaren eller en reparationsfirma som är utvald av tillverkaren. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA! 366

3 Innehållsförteckning Avsnitt / Titel Sida 1.0 Säkerhetsåtgärder Beskrivning Systemintroduktion Plasmasystemet m3:s plasmagasbox och PT Krav på systemgas Krav på vattentillförsel till plasmagasbox Plasmagasboxens elektriska inmatningskrav Sköldgasboxens elektriska inmatningskrav Systemtillbehör Plasmagasboxens mått Sköldgasboxens mått Montering Inledning till plasmagasbox Montering av plasmagasbox (sett underifrån) Anslutningar till plasmagasbox Nomex-isolering av plasmagasbox Gasanslutningar till plasmagasbox Introduktion till sköldgasbox Montering av sköldgasbox (sedd underifrån) Anslutningar till sköldgasbox Drift Plasmagasbox Drift Plasmagasbox tryckmätare Plasmagasboxens tryckomkopplare Sköldgasbox drift Sköldgasboxens luftregulator för luftgardin Sköldgasboxens reducerventiler

4 Innehållsförteckning 368

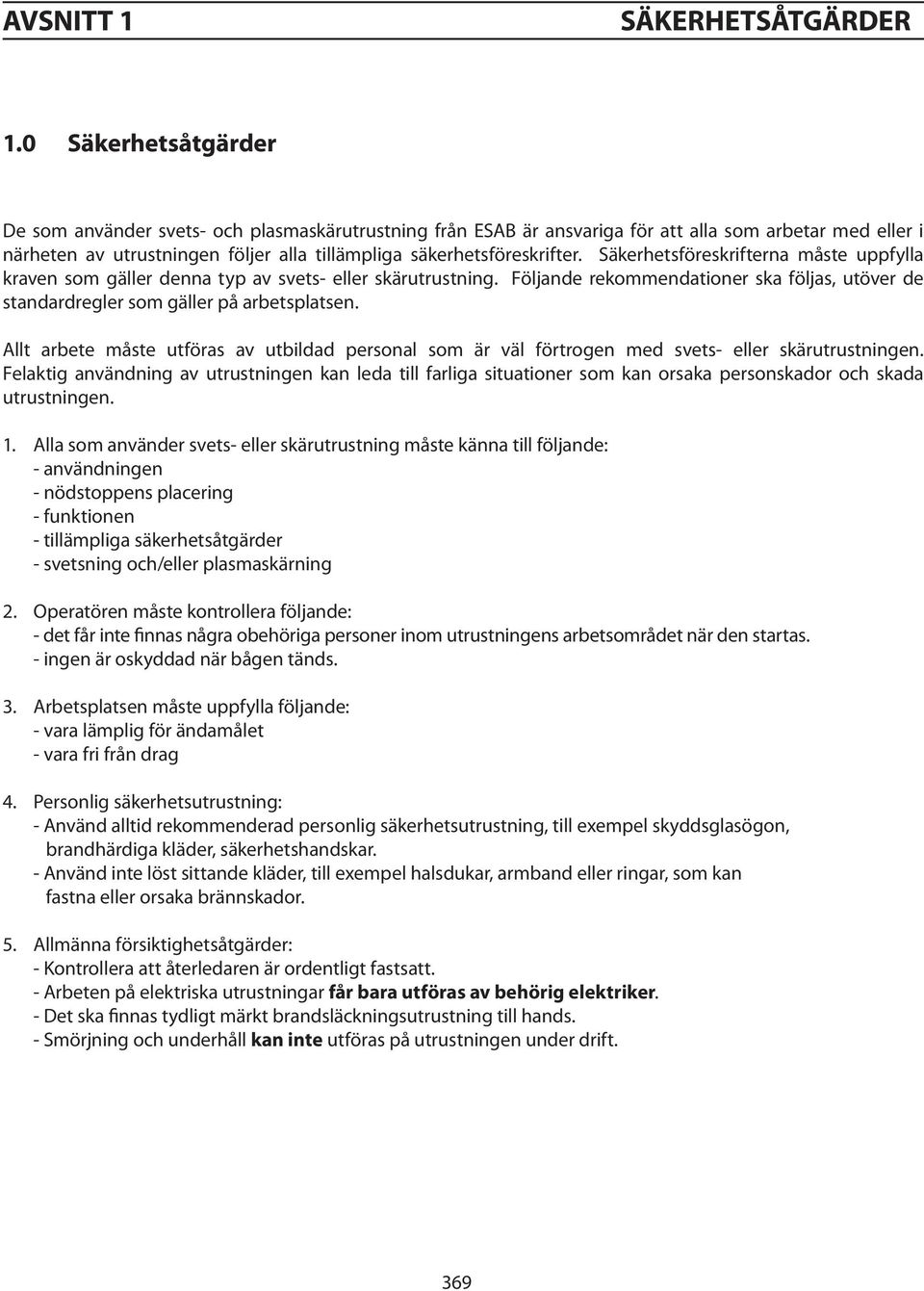

5 Avsnitt 1 Säkerhetsåtgärder 1.0 Säkerhetsåtgärder De som använder svets- och plasmaskärutrustning från ESAB är ansvariga för att alla som arbetar med eller i närheten av utrustningen följer alla tillämpliga säkerhetsföreskrifter. Säkerhetsföreskrifterna måste uppfylla kraven som gäller denna typ av svets- eller skärutrustning. Följande rekommendationer ska följas, utöver de standardregler som gäller på arbetsplatsen. Allt arbete måste utföras av utbildad personal som är väl förtrogen med svets- eller skärutrustningen. Felaktig användning av utrustningen kan leda till farliga situationer som kan orsaka personskador och skada utrustningen. 1. Alla som använder svets- eller skärutrustning måste känna till följande: - användningen - nödstoppens placering - funktionen - tillämpliga säkerhetsåtgärder - svetsning och/eller plasmaskärning 2. Operatören måste kontrollera följande: - det får inte finnas några obehöriga personer inom utrustningens arbetsområdet när den startas. - ingen är oskyddad när bågen tänds. 3. Arbetsplatsen måste uppfylla följande: - vara lämplig för ändamålet - vara fri från drag 4. Personlig säkerhetsutrustning: - Använd alltid rekommenderad personlig säkerhetsutrustning, till exempel skyddsglasögon, brandhärdiga kläder, säkerhetshandskar. - Använd inte löst sittande kläder, till exempel halsdukar, armband eller ringar, som kan fastna eller orsaka brännskador. 5. Allmänna försiktighetsåtgärder: - Kontrollera att återledaren är ordentligt fastsatt. - Arbeten på elektriska utrustningar får bara utföras av behörig elektriker. - Det ska finnas tydligt märkt brandsläckningsutrustning till hands. - Smörjning och underhåll kan inte utföras på utrustningen under drift. 369

6 Avsnitt 1 Säkerhetsåtgärder VARNING BÅGSVETSNING OCH SKÄRNING KAN VARA FARLIGT FÖR DIG SJÄLV OCH ANDRA. VIDTA FÖRSIKTIGHETSÅTGÄRDER NÄR DU SVETSAR OCH SKÄR. DIN ARBETSGIVARE BÖR UTFORMA SÄKERHETSREGLER SOM SKA VARA BASERADE PÅ TILLVERKARENS RISKINFORMATION. ELEKTRISKA STÖTAR är livsfarliga. - Installera och jorda svets- eller plasmaskärutrustningen enligt gällande bestämmelser. - Berör inte elektriska delar eller elektroder som är igång med bara händer, våta handskar eller våta kläder. - Se till att du är isolerad mot marken och arbetsstycket. - Se till att din arbetsställning är säker. ÅNGOR OCH GASER - kan vara hälsovådliga. - Undvik att andas in röken. - Använd allmänventilation eller punktutsug, eller båda, för att ta bort rök och gaser från arbetsområdet och hela lokalen. BÅGSTRÅLAR - kan skada ögon och bränna huden. - Skydda ögon och hud. Använd rätt utrustning för svetsning/plasmaskärning, till exempel skärm med filter och skyddskläder. - Skydda personer i omgivningen med lämpliga skärmar eller draperier. BRANDFARA - Gnistor (stänk) kan orsaka eldsvåda. Kontrollera att det inte finns antändliga material i närheten. BULLER - Kraftigt buller kan skada din hörsel. - Skydda öronen. Använd öronproppar eller hörselskydd. - Varna personer i närheten för bullerrisken. FUNKTIONSFEL - tillkalla experthjälp vid funktionsfel. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA! 370

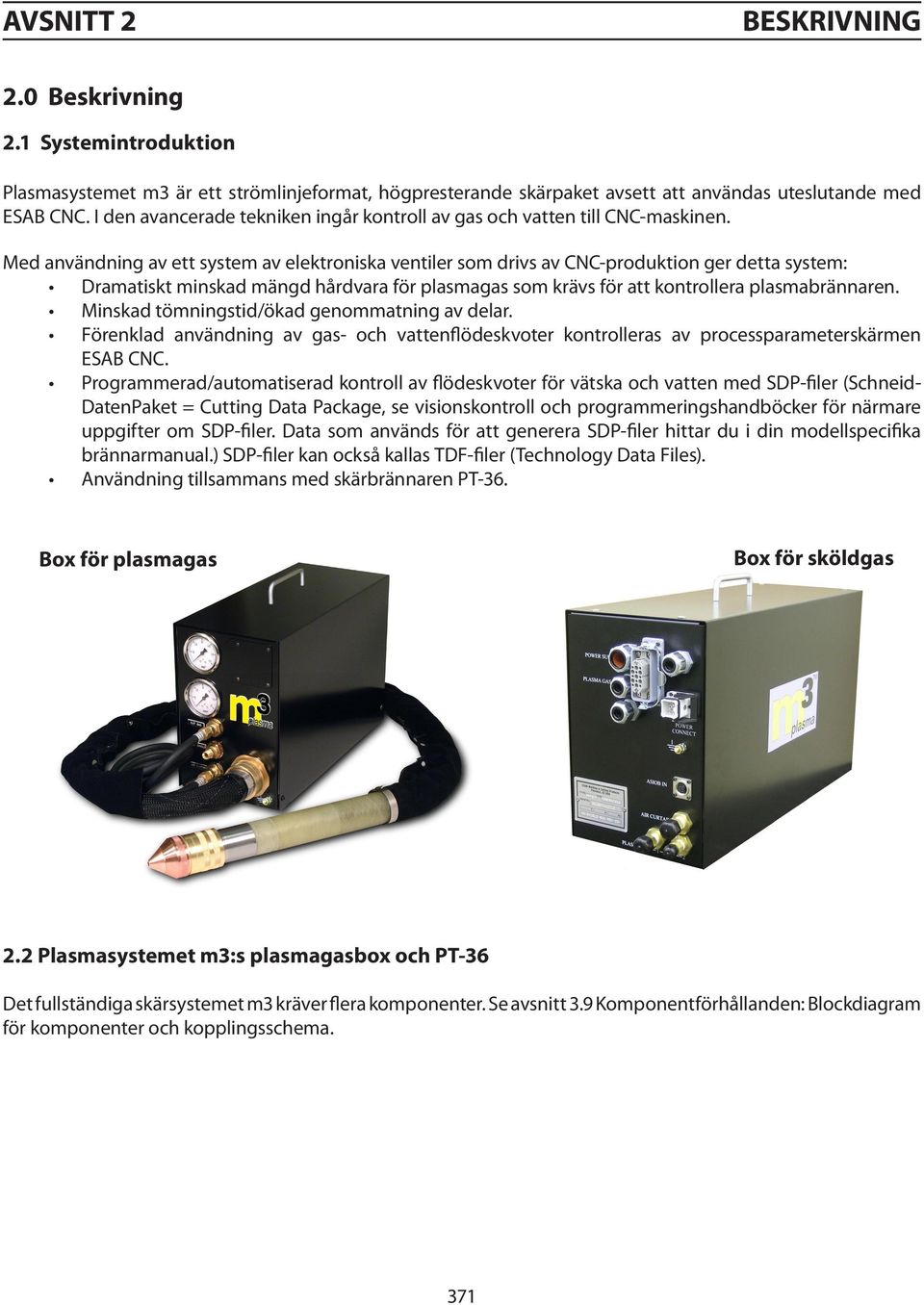

7 Avsnitt 2 Beskrivning 2.0 Beskrivning 2.1 Systemintroduktion Plasmasystemet m3 är ett strömlinjeformat, högpresterande skärpaket avsett att användas uteslutande med ESAB CNC. I den avancerade tekniken ingår kontroll av gas och vatten till CNC-maskinen. Med användning av ett system av elektroniska ventiler som drivs av CNC-produktion ger detta system: Dramatiskt minskad mängd hårdvara för plasmagas som krävs för att kontrollera plasmabrännaren. Minskad tömningstid/ökad genommatning av delar. Förenklad användning av gas- och vattenflödeskvoter kontrolleras av processparameterskärmen ESAB CNC. Programmerad/automatiserad kontroll av flödeskvoter för vätska och vatten med SDP-filer (Schneid- DatenPaket = Cutting Data Package, se visionskontroll och programmeringshandböcker för närmare uppgifter om SDP-filer. Data som används för att generera SDP-filer hittar du i din modellspecifika brännarmanual.) SDP-filer kan också kallas TDF-filer (Technology Data Files). Användning tillsammans med skärbrännaren PT-36. Box för plasmagas Box för sköldgas 2.2 Plasmasystemet m3:s plasmagasbox och PT-36 Det fullständiga skärsystemet m3 kräver flera komponenter. Se avsnitt 3.9 Komponentförhållanden: Blockdiagram för komponenter och kopplingsschema. 371

8 Avsnitt 2 Beskrivning 2.3 Krav på systemgas. Argon Kväve Syre 125 PSI (8,6 bar) med 0.25 NPT, 99,995 % renhet, filtrerat till 25 mikron 125 PSI (8,6 bar) med 0.25 NPT, 99,99 % renhet, filtrerat till 25 mikron 125 PSI (8,6 bar) med 0.25 NPT, 99,5 % renhet, filtrerat till 25 mikron H-35 (argon/väte) 75 PSI (5,2 bar), specialgas, 99,995 % renhet, filtrerat till 25 mikron Metan 75 PSI (5,2 bar) med 0.25 NPT, 93 % renhet, filtrerat till 25 mikron Tryckluft (luftgardin) 80 PSI (5,5 bar) med 0.25 NPT, ren, torr, oljefri och filtrerad till 25 mikron cfh (5,5 35 m³h), filtrerat till 25 mikron Tryckluft (process) DIN-kvalitet ISO Oljekvalitet mg/m3 = 0,1 klass 2 Partikelstorlek 0,1 um klass 1 Temperatur +3 C klass Krav på vattentillförsel till plasmagasbox Kylvatten PSI (12,1 bar), 1,5 gallon per minut (5,68 liter/minut) 2.5 Plasmagasboxens elektriska inmatningskrav Spänningstillförsel +24 VDC för proportionella ventiler, mfc +15 VDC för tryckomkopplare Spänningssignaler 24 VAC-inmatning för startgasens magnetventil 120 VAC-imatning till ljusbågsstarten 0-10 VDC-inmatningar till proportionella ventiler 0-10 VDC för massflödesventiler 2.6 Sköldgasboxens elektriska inmatningskrav Spänningstillförsel +24 VDC för 120/230 trans-formator och I/O-panel +24 VDC för proportionella ventiler och mfc:er 2.7 Systemtillbehör Adaptersats för kylmedelsslang Kylmedelsadaptor EPP

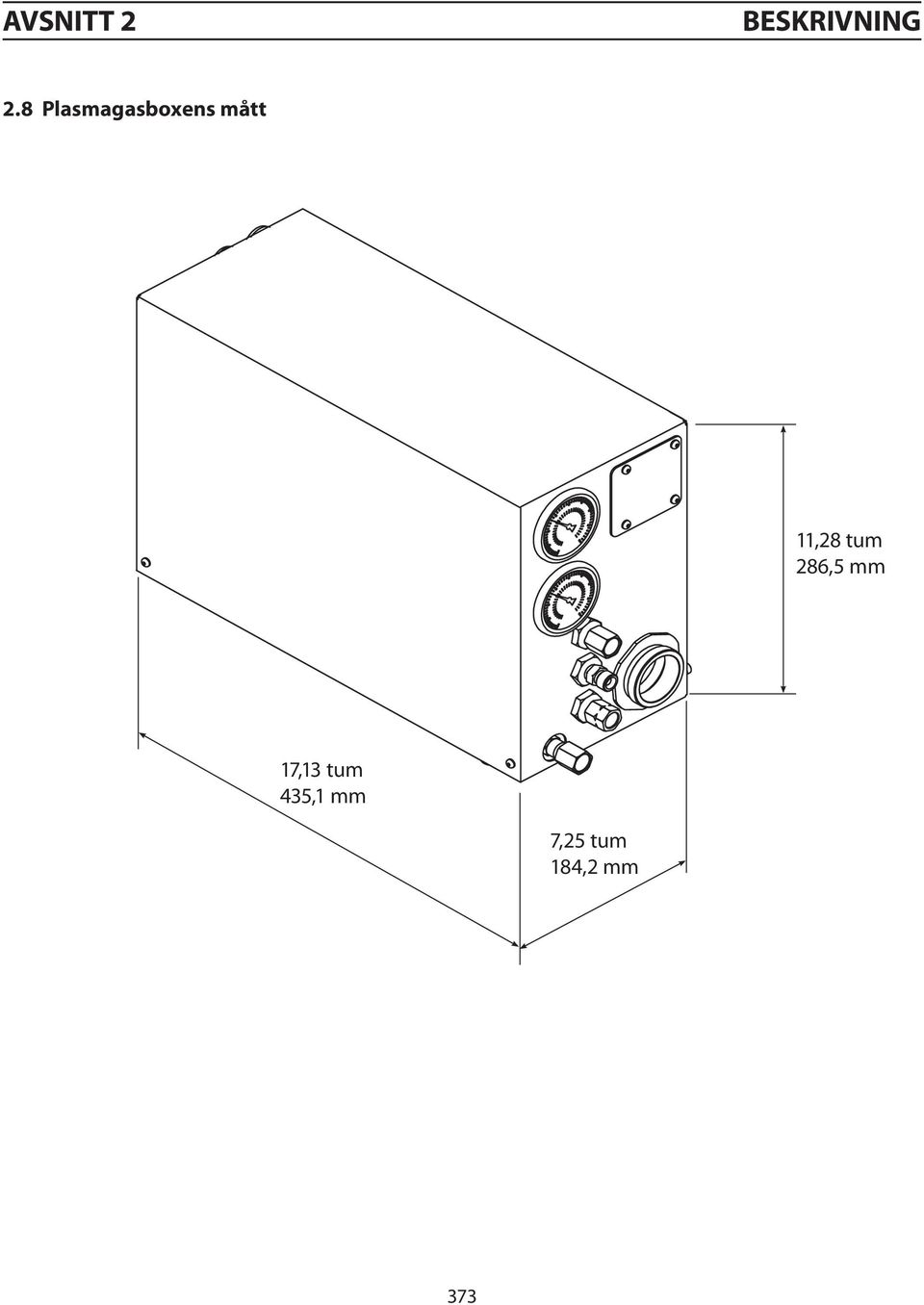

9 Avsnitt 2 Beskrivning 2.8 Plasmagasboxens mått 11,28 tum 286,5 mm 17,13 tum 435,1 mm 7,25 tum 184,2 mm 373

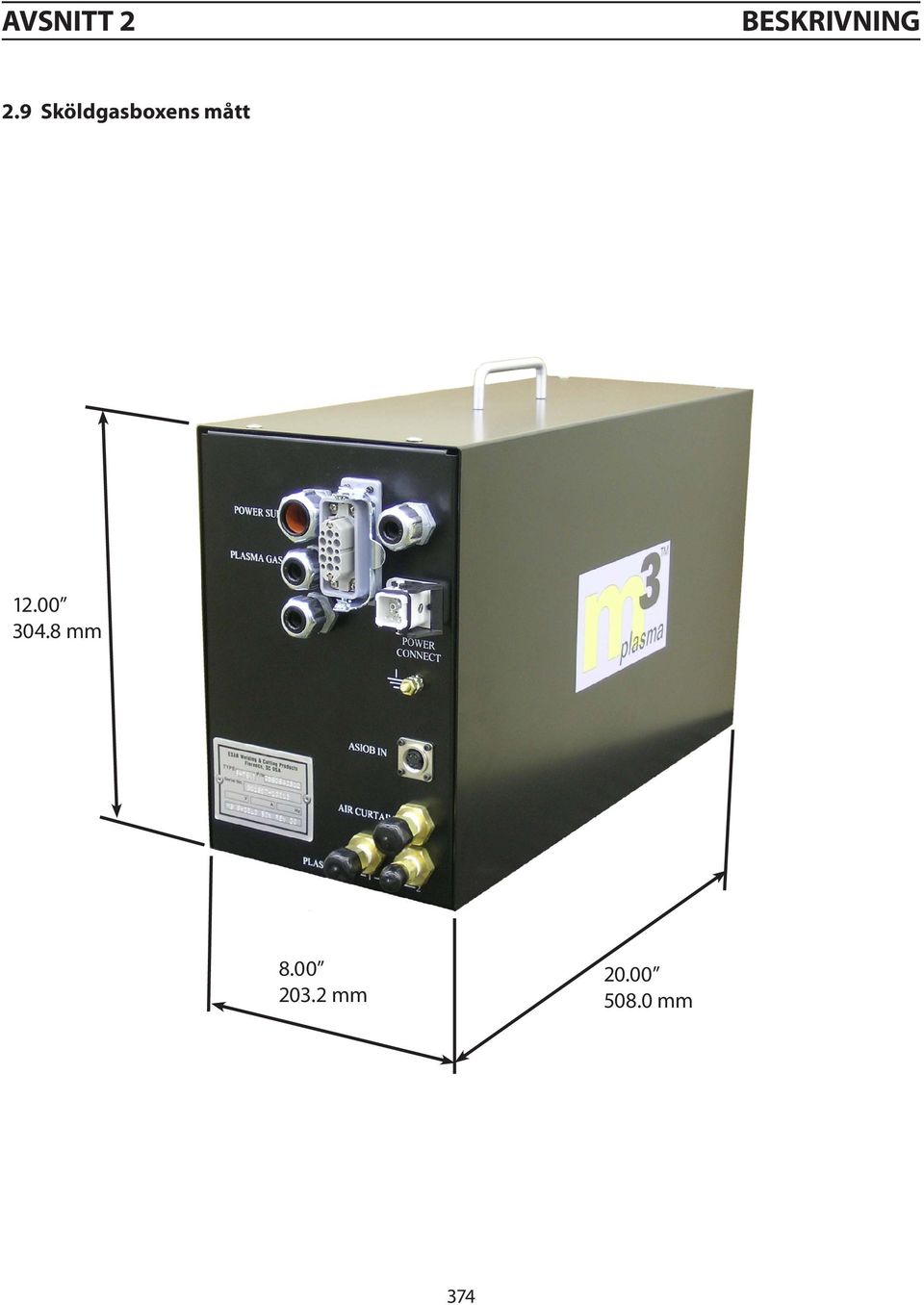

10 Avsnitt 2 Beskrivning 2.9 Sköldgasboxens mått mm mm mm 374

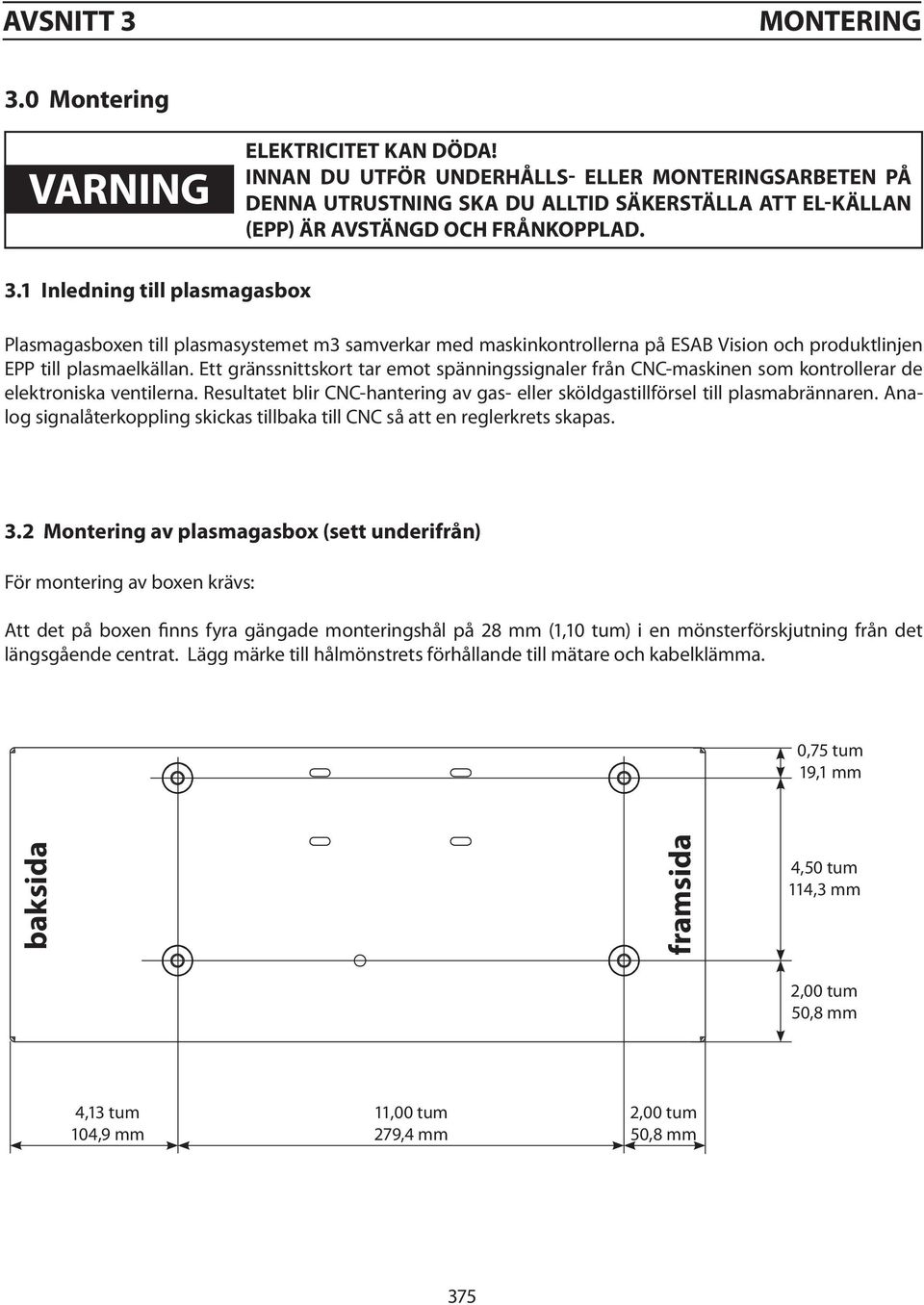

11 Avsnitt 3 montering 3.0 Montering VARNING Elektricitet kan döda! Innan du utför underhålls- eller monteringsarbeten på denna utrustning ska du alltid säkerställa att el-källan (EPP) är avstängd och frånkopplad. 3.1 Inledning till plasmagasbox Plasmagasboxen till plasmasystemet m3 samverkar med maskinkontrollerna på ESAB Vision och produktlinjen EPP till plasmaelkällan. Ett gränssnittskort tar emot spänningssignaler från CNC-maskinen som kontrollerar de elektroniska ventilerna. Resultatet blir CNC-hantering av gas- eller sköldgastillförsel till plasmabrännaren. Analog signalåterkoppling skickas tillbaka till CNC så att en reglerkrets skapas. 3.2 Montering av plasmagasbox (sett underifrån) För montering av boxen krävs: Att det på boxen finns fyra gängade monteringshål på 28 mm (1,10 tum) i en mönsterförskjutning från det längsgående centrat. Lägg märke till hålmönstrets förhållande till mätare och kabelklämma. 0,75 tum 19,1 mm baksida framsida 4,50 tum 114,3 mm 2,00 tum 50,8 mm 4,13 tum 104,9 mm 11,00 tum 279,4 mm 2,00 tum 50,8 mm 375

12 Avsnitt 3 montering 3.3 Anslutningar till plasmagasbox. 1. För att få tillgång till boxens insida: Ta bort eller lås upp skruvarna och lyft av locket på boxen så att de inre komponenterna blottläggs. 2. Demontera dragavlastningen/klämblocket. (När denna avlastning är demonterad går det att sätta i kablar och slangar utan att ta bort pluggar och monteringar.) A. Ta bort de två skruvar som håller ihop blocket. B. Sätt i kablar för anslutningar inuti boxen. C. Fäst blocket igen. Dragavlastning/klämblock Anmärkning: Det går att sätta i kablar i alla tre hålen, på bilden nedan används endast en kabel Pilotbågskabel Kabel till elkälla 376

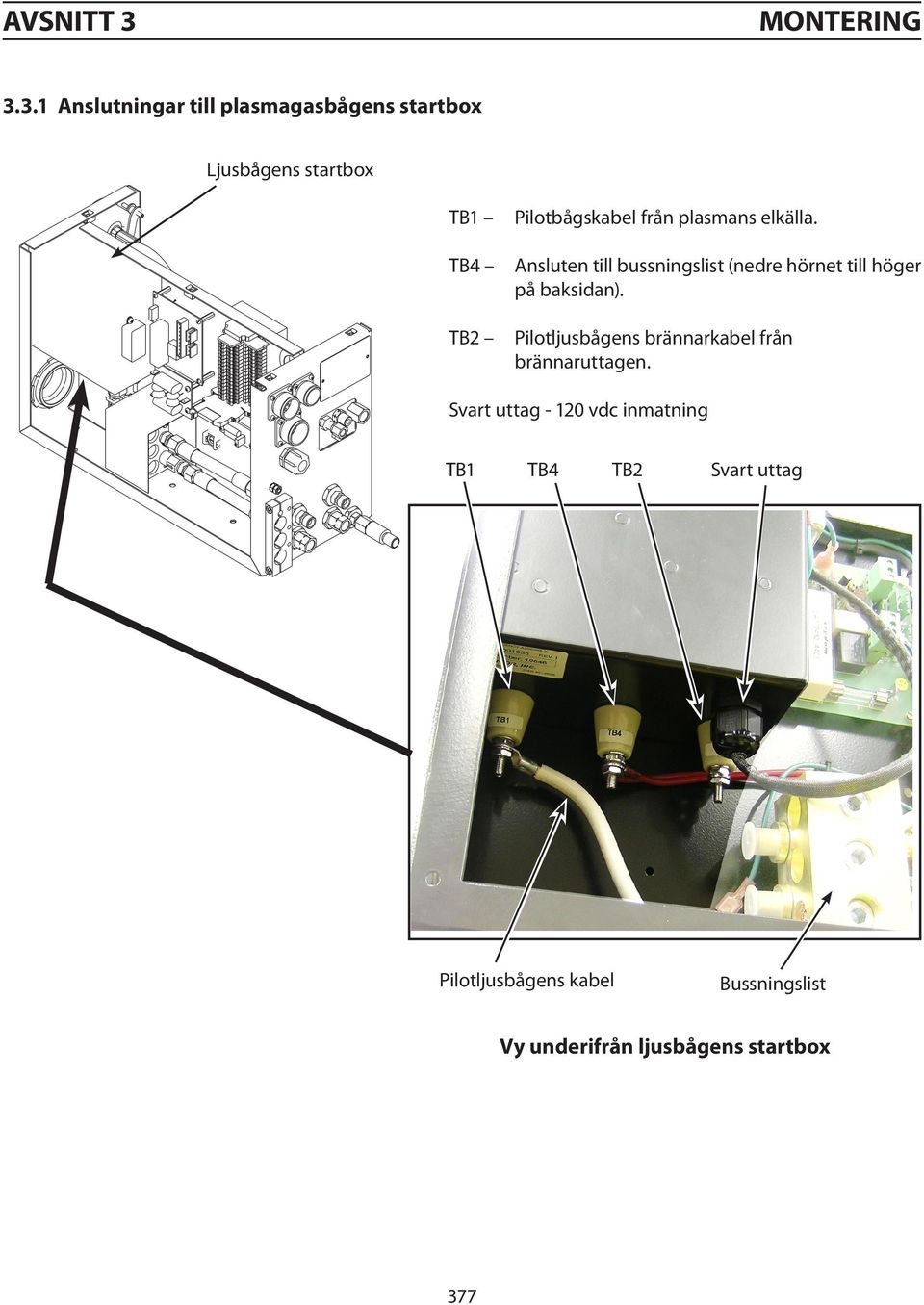

13 Avsnitt 3 montering Anslutningar till plasmagasbågens startbox Ljusbågens startbox TB1 TB4 TB2 Pilotbågskabel från plasmans elkälla. Ansluten till bussningslist (nedre hörnet till höger på baksidan). Pilotljusbågens brännarkabel från brännaruttagen. Svart uttag vdc inmatning TB1 TB4 TB2 Svart uttag Pilotljusbågens kabel Bussningslist Vy underifrån ljusbågens startbox 377

14 Avsnitt 3 Montering Plasmagasboxens brännaranslutningar För anslutning av brännaren hänvisas till följande bilder. Kopplingsschemat kräver anslutning av skär- och startgasslangarna, sköldgasslang, kylmedelsslangar, luftgardinsslang, pilotljusbågens kabel (TB2) och svetsmunstycke/elektrisk, mjuk ståltråd på datorpanelens X4-terminal. 1 - Kvinnlig gammaldags luftvattenmutter för sköldgasanslutning. 2 - B-IG monteringar för plasmastartgas och plasmaskärgas. Båda slangarna kan fästas på båda ställena. 3 - Kylvattenanslutningar. 4 - Kabel till pilotljusbåge - ansluter till TB2 under ljusbågens startbox. 5 - Svetsmunstycke/elektrisk, mjuk ståltråd - ansluter till datapanelens X4-terminal. 6 - Luftgardinsslang - till luftgardinen vid svetsmunstycket. 7 - Jordade ledningar (gul/grön) kopplas till det jordade stiftet under skärbrännarens interna kopplingslåda Anslutningar till brännarens slang för kabelknippe

15 Avsnitt 3 Montering Plasmagasboxens kylvätskeanslutningar Kylvätskeanslutningar till och från el-källan H2O UT H2O IN Plasmagasbox sedd bakifrån När den paketerats med brännare och eltillförsel på fabriken är anslutningarna etiketterade. Det finns extra etiketter om det skulle bli nödvändigt att etikettera om. Spårning av plasmagasboxarnas inre ledningar kan identifiera rätt anslutningar. Flödesbrytaren finns på IN-linjen. Kylvätskeanslutningar till och från brännaren Lägg märke till pilarna på monteringarna som anger kylmedlets flödesriktning. Kylmedel Ut har högergående gängning. Kylmedel In har vänstergående gängning. Anmärkning: Kylmedelsslangarna ansluts som visas från vattenkylaren till plasmagasboxen. Vattenkylare Box för plasmagas Vy bakifrån 379

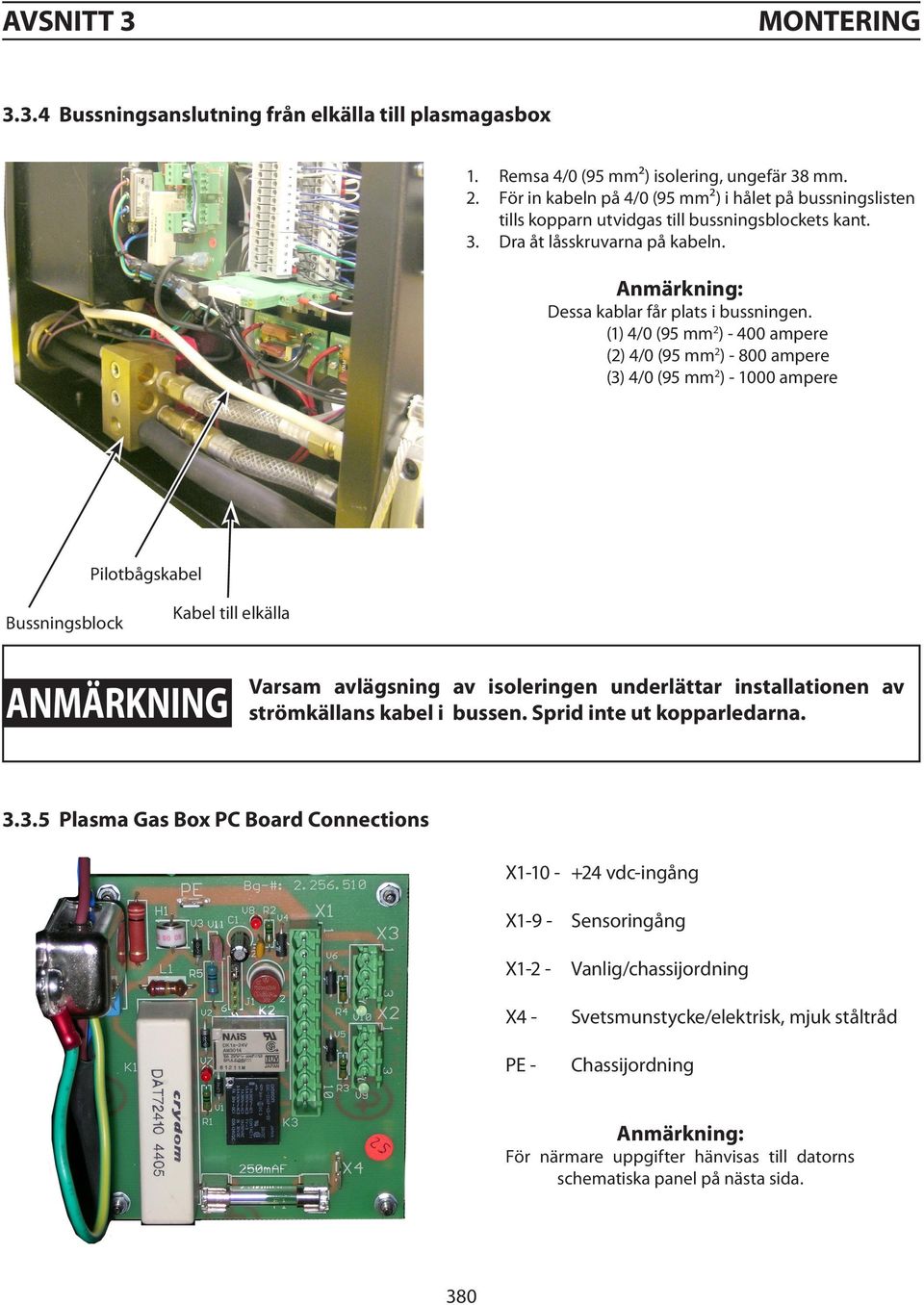

16 Avsnitt 3 montering Bussningsanslutning från elkälla till plasmagasbox 1. Remsa 4/0 (95 mm²) isolering, ungefär 38 mm. 2. För in kabeln på 4/0 (95 mm²) i hålet på bussningslisten tills kopparn utvidgas till bussningsblockets kant. 3. Dra åt låsskruvarna på kabeln. Anmärkning: Dessa kablar får plats i bussningen. (1) 4/0 (95 mm 2 ) ampere (2) 4/0 (95 mm 2 ) ampere (3) 4/0 (95 mm 2 ) ampere Pilotbågskabel Bussningsblock Kabel till elkälla anmärkning Varsam avlägsning av isoleringen underlättar installationen av strömkällans kabel i bussen. Sprid inte ut kopparledarna Plasma Gas Box PC Board Connections X vdc-ingång X1-9 - Sensoringång X1-2 - Vanlig/chassijordning X4 - PE - Svetsmunstycke/elektrisk, mjuk ståltråd Chassijordning Anmärkning: För närmare uppgifter hänvisas till datorns schematiska panel på nästa sida. 380

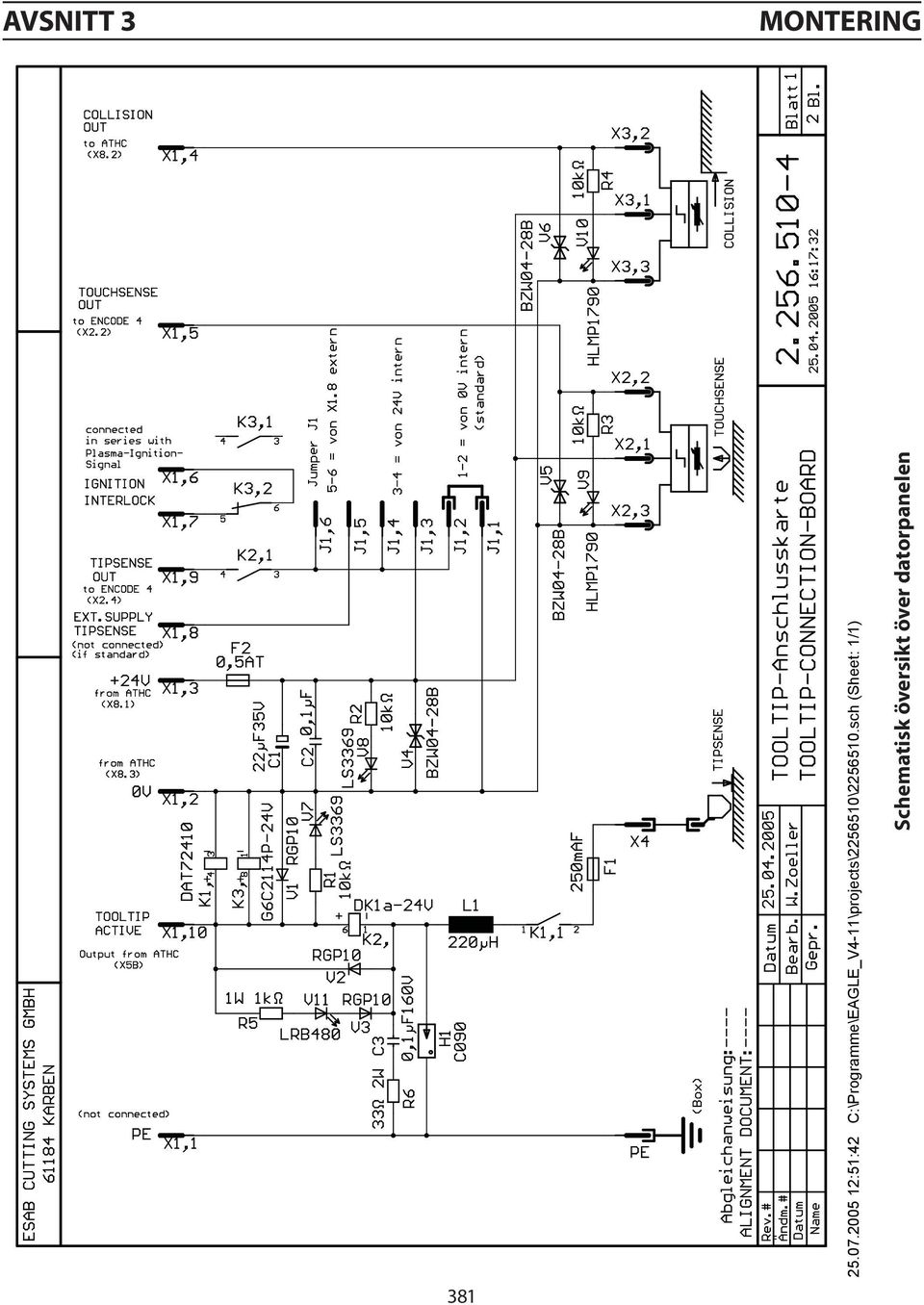

17 Avsnitt 3 montering :51:42 C:\Programme\EAGLE_V4-11\projects\ \ sch (Sheet: 1/1) Schematisk översikt över datorpanelen

18 Avsnitt 3 montering 3.4 Nomex-isolering av plasmagasbox Nomex-isolering 1. För att få tillgång till boxens insida: Ta bort eller lås upp skruvarna och lyft av locket på boxen så att de inre komponenterna blottläggs. 2. Lägg ut Nomex-isolering så att ljusbågsbildning mellan bussningen och ljusbågens startboxterminaler förhindras. 3. Sätt tillbaka skyddskåpan till plasmasystemet m3:s plasmagasbox. 382

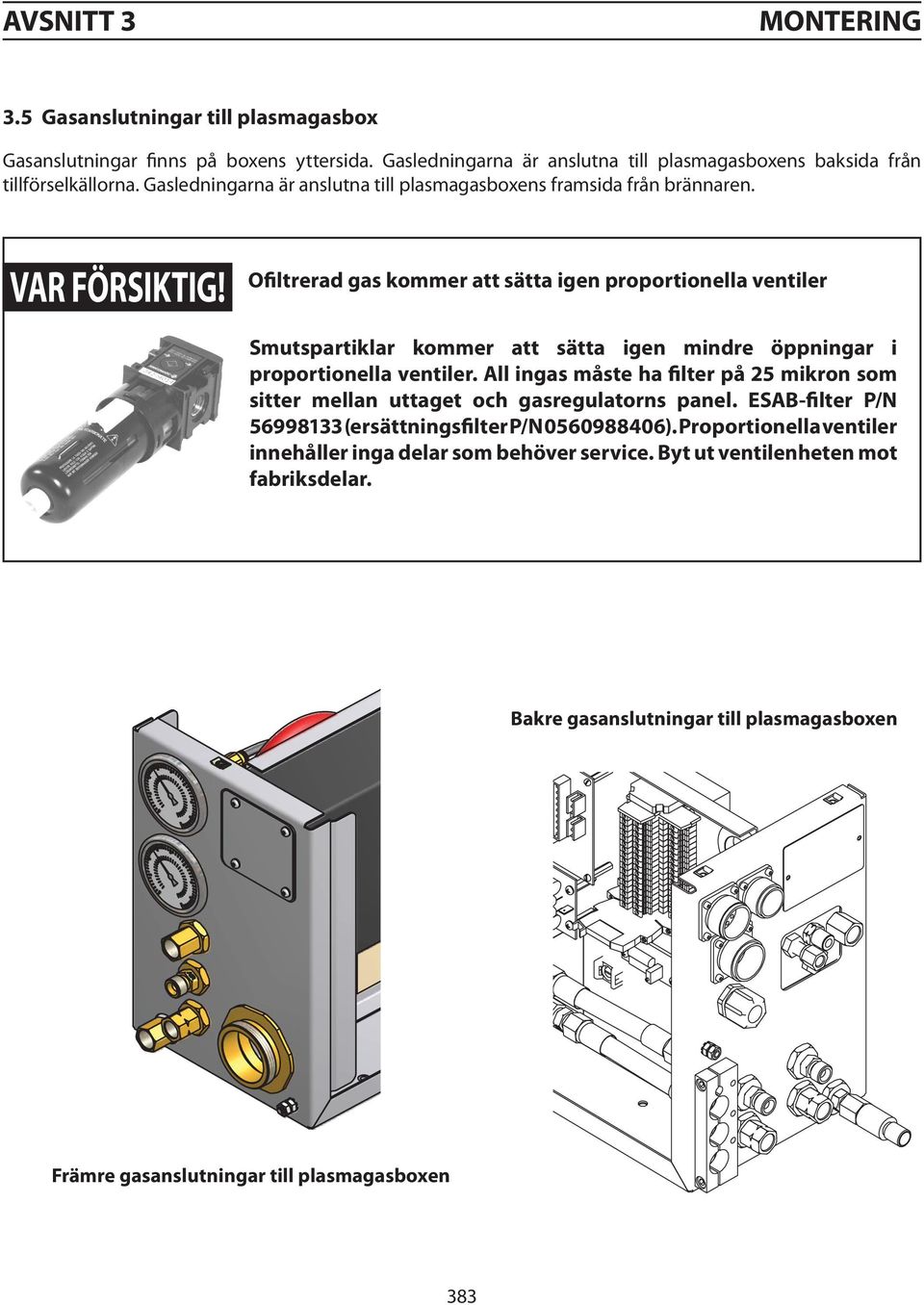

19 Avsnitt 3 montering 3.5 Gasanslutningar till plasmagasbox Gasanslutningar finns på boxens yttersida. Gasledningarna är anslutna till plasmagasboxens baksida från tillförselkällorna. Gasledningarna är anslutna till plasmagasboxens framsida från brännaren. VAR FÖRSIKTIG! Ofiltrerad gas kommer att sätta igen proportionella ventiler Smutspartiklar kommer att sätta igen mindre öppningar i proportionella ventiler. All ingas måste ha filter på 25 mikron som sitter mellan uttaget och gasregulatorns panel. ESAB-filter P/N (ersättningsfilter P/N ). Proportionella ventiler innehåller inga delar som behöver service. Byt ut ventilenheten mot fabriksdelar. Bakre gasanslutningar till plasmagasboxen Främre gasanslutningar till plasmagasboxen 383

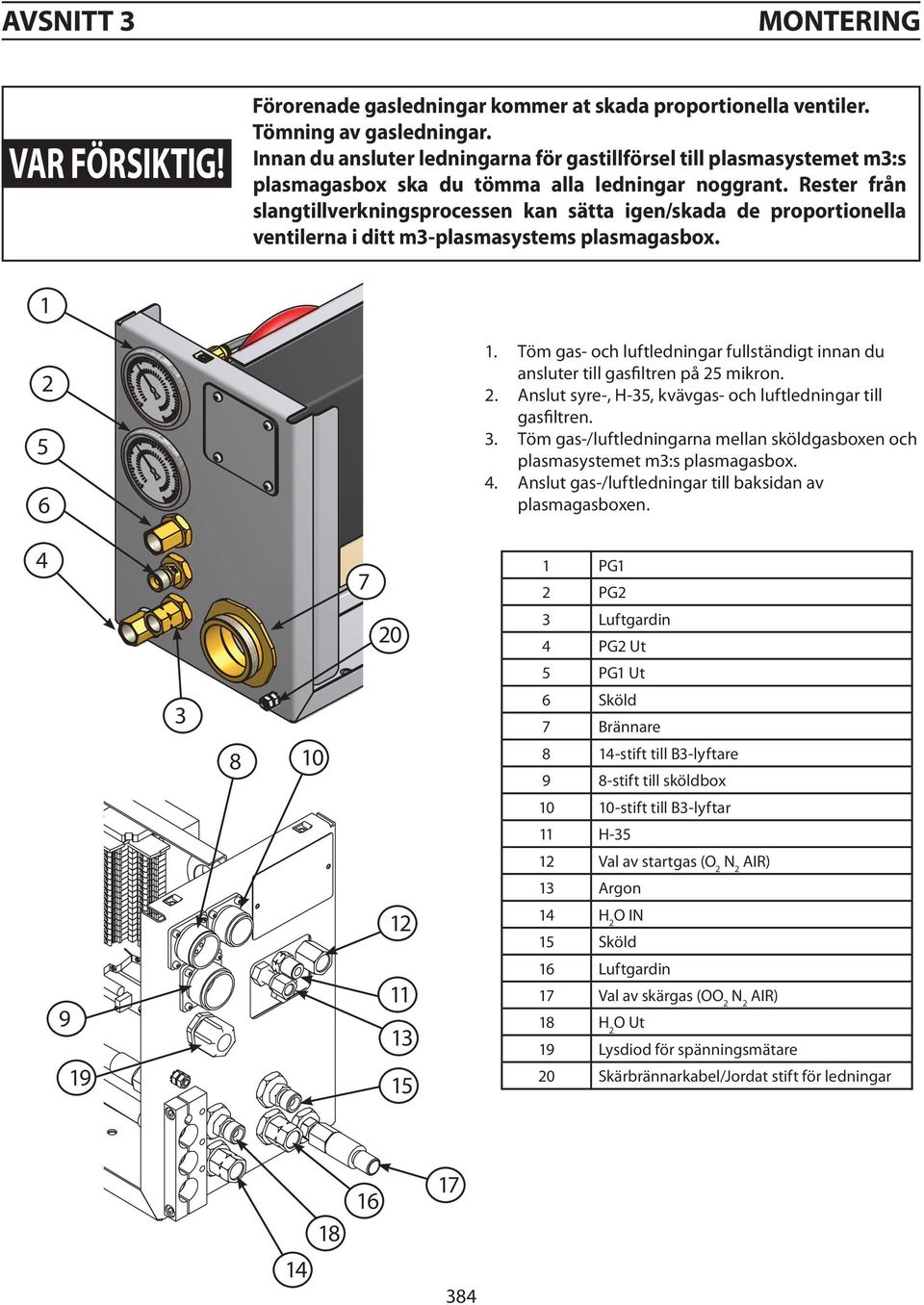

20 Avsnitt 3 montering VAR FÖRSIKTIG! Förorenade gasledningar kommer at skada proportionella ventiler. Tömning av gasledningar. Innan du ansluter ledningarna för gastillförsel till plasmasystemet m3:s plasmagasbox ska du tömma alla ledningar noggrant. Rester från slangtillverkningsprocessen kan sätta igen/skada de proportionella ventilerna i ditt m3-plasmasystems plasmagasbox Töm gas- och luftledningar fullständigt innan du ansluter till gasfiltren på 25 mikron. 2. Anslut syre-, H-35, kvävgas- och luftledningar till gasfiltren. 3. Töm gas-/luftledningarna mellan sköldgasboxen och plasmasystemet m3:s plasmagasbox. 4. Anslut gas-/luftledningar till baksidan av plasmagasboxen PG1 2 PG Luftgardin 4 PG2 Ut 5 PG1 Ut Sköld 7 Brännare 8 14-stift till B3-lyftare 9 8-stift till sköldbox stift till B3-lyftar 11 H Val av startgas (O 2 N 2 AIR) 13 Argon H 2 O IN 15 Sköld Luftgardin 17 Val av skärgas (OO 2 N 2 AIR) 18 H 2 O Ut 19 Lysdiod för spänningsmätare 20 Skärbrännarkabel/Jordat stift för ledningar

21 Avsnitt 3 VARNING! montering Elektricitet kan döda! Innan du utför underhålls- eller monteringsarbeten på denna utrustning ska du alltid säkerställa att el-källan (EPP) är avstängd och frånkopplad. 3.6 Introduktion till sköldgasbox Plasmagasboxen till plasmasystemet m3 samverkar med maskinkontrollerna på ESAB Vision och produktlinjen EPP till plasmaelkällan. Ett datorpanel tjänar som gränssnitt och tar emot spänningssignaler från CNC-maskinen som kontrollerar de elektroniska ventilerna. Resultatet blir CNC-hantering av gas- eller sköldgastillförsel till plasmabrännaren. Analog signalåterkoppling skickas tillbaka till CNC så att en reglerkrets skapas. 3.7 Montering av sköldgasbox (sedd underifrån) För montering av boxen krävs: Att boxen har fyra gängade monteringshål på 28 mm (1,10 tum) i ett mönster som går från det längsgående centrat. Lägg märke till förhållandet från hålmönster till mätare och kabelklämma. 0,75 tum 19,1 mm baksida framsida 6,50 165,1 mm 0,75 tum 19,1 mm 1,50 tum 38,1 mm 16,00 tum 406,4 mm 2,50 tum 63,5 mm 385

22 Avsnitt 3 montering 3.8 Anslutningar till sköldgasbox. Alla gasanslutningar finns på boxens yttersida. Se diagram och tabell nedan. VAR FÖRSIKTIG! Förorenade gasledningar kommer att skada inre komponenter. Tömning av gasledningar. Innan du ansluter ledningarna för gastillförsel till plasmasystemet m3:s gasbox ska du tömma alla ledningar noggrant. Rester från slangtillverkningsprocessen kan sätta igen/skada de proportionella ventilerna i ditt m3-plasmasystems sköldgasbox Sköldgasboxens främre anslutningar Elkabel 2 Jordanslutning 3 Kommunikation till bussanslutning 4 CNC-utgång till elkälla 5 Till plasmagasbox 6 Reserv 7 Till luftgardin 8 Till plasmagas 2 9 Till plasmagas 1 10 Reserv 11 Nätkabelkontakt 12 Honkontakt X Vinkeljärn Vy från insidan med alla anslutningar av objekt 4, 5 och 6

23 Avsnitt 3 montering Sköldgasboxens bakre anslutningar Sköldgas ut 2 Luftgardinsinlopp 3 Syreinlopp 4 N2-inlopp 5 Luftinlopp 6 Reducerventiler (normala) 7 CH4-inlopp m3-sats med gasanordningar ( , däribland w/ m3-system) Består av följande: P/N Beskrivning Kvantitet 36Z40 SKRUVSLANG B-A/W KVINNLIG HÖGER 2 136Z08 SKRUVSLANG B-I/G MANLIG HÖGERR SKRUVSLANG B-OXY KVINNLIG HÖGER SKRUVSLANG B/ACET KVINNLIG VÄNSTER 2 136Z07 SKRUVSLANG A-I/G MANLIG HÖGER NPL PUSH A/A-W 3/16ID SLANG 1 03Z74 NPL PUSH B/SIZE 3/8 SLANG NPL PUSH B/A-W 3/8 ID SLANG m3 PLASMAFILTERENHET Enhet för bakeldsspärr 1 387

24 Avsnitt Blockdiagram över komponentförhållanden montering Trefas w/ jordning a 1 4 Luft N 2 Luft CH 4 (ren, torr, (försörjning O 2 Argon H-35 oljefri verkstadsluft av plas- för masköld av leverans av DIN-kvalitet luftgardin) ISO ) PS & WC kontrollkablar Kabel 4c CNC Kabel 4 tvinnad par Elkabel Elkabel 13 Kabel till pilotljusbåge Kabel till pilotljusbåge mikronfilter Obs!. Luftgardin eller bubbelspjäll kan användas här. Se brännarens handbok angående villkor för detta Brännaruttag 17 Arbetsstycke 15a = 10 Pin 15b = 14 Pin Kodomvandlare/spänning Höjdkontroll Lysdiod för spänningsmätare Arbetstabell Jordning 388

25 Avsnitt 3 montering OBJEKT NUMMER DEL NUMMER BESKRIVNING EPP-200, 200,230,380,415,460,575V EPP V, 50/60Hz CE EPP V, 60Hz EPP V, 60Hz EPP V, 50/60Hz CE EPP V, 60Hz EPP V, 60Hz EPP-201, 380/400V, 50/60Hz, CCC/CE EPP-201, 460V, 60Hz EPP-201, 575V, 60Hz EPP-360, 380/400V, 50/60Hz, CCC/CE EPP-360, 460V, 60Hz EPP-360, 575V, 60Hz EPP-401/450, 380/400V, 50/60Hz CE EPP-450, 460V, 60Hz EPP-450, 575V, 60Hz EPP-601, 380/400V, 50/60Hz, CCC/CE EPP-601, 460V, 60Hz EPP-601, 575V, 60Hz Kabelbox, PS & WC Kabelkontroll, WC, 5m (16 ) Kabelkontroll, WC, 10m (33 ) Kabelkontroll, WC, 20m (66 ) 3a Kabelkontroll, PS & WC, 5m (16 ) Kabelkontroll, PS & WC, 10m (33 ) Kabelkontroll, PS & WC, 20m (66 ) Kabelkontroll, PS & WC, 40m (131 ) Kabelkontroll, PS & WC, 50m (164 ) Kabelkontroll, PS & WC, 60m (196 ) Kabelkontroll, PS & WC, 15m (49 ) Kabelkontroll, PS & WC, 30m (98 ) Kylmedelslang, 5m (16 ) Kylmedelslang, 10m (33 ) Kylmedelslang, 15m (49 ) Kylmedelslang, 20m (66 ) Kylmedelslang, 30m (98 ) Kylmedelslang, 40m (131 ) Kylmedelslang, 50m (164 ) Kylmedelslang, 60m (196 ) 389

26 Avsnitt 3 montering OBJEKT NUMMER DEL NUMMER BESKRIVNING Kylmedelscirkulator PCC Kylmedelscirkulator PCC Slang, plasmagas #1, 1,5m (5 ) Slang, plasmagas #1, 5m (16 ) Slang, plasmagas #1, 6m (19 ) Slang, plasmagas #1, 7m (23 ) Slang, plasmagas #1, 8m (26 ) Slang, plasmagas #1, 9m (30 ) Slang, plasmagas #1, 10m (33 ) Slang, plasmagas #1, 11m (36 ) Slang, plasmagas #1, 12m (39 ) Slang, plasmagas #1, 13m (43 ) Slang, plasmagas #1, 14m (46 ) Slang, plasmagas #1, 15m (49 ) Slang, plasmagas #1, 16m (52 ) Slang, plasmagas #1, 17m (56 ) Slang, plasmagas #1, 18m (59 ) Slang, plasmagas #1, 19m (62 ) Slang, plasmagas #1, 20m (66 ) Slang, plasmagas #2, 1,5m (5 ) Slang, plasmagas #2, 5m (16 ) Slang, plasmagas #2, 6m (19 ) Slang, plasmagas #2, 7m (23 ) Slang, plasmagas #2, 8m (26 ) Slang, plasmagas #2, 9m (30 ) Slang, plasmagas #2, 10m (33 ) Slang, plasmagas #2, 11m (36 ) Slang, plasmagas #2, 12m (39 ) Slang, plasmagas #2, 13m (43 ) Slang, plasmagas #2, 14m (46 ) Slang, plasmagas #2, 15m (49 ) Slang, plasmagas #2, 16m (52 ) Slang, plasmagas #2, 17m (56 ) Slang, plasmagas #2, 18m (59 ) Slang, plasmagas #2, 19m (62 ) Slang, plasmagas #2, 20m (66 ) 390

27 Avsnitt 3 montering OBJEKT NUMMER DEL NUMMER BESKRIVNING Slang, sköldgas, 1,5m (5 ) Slang, sköldgas, 5m (16 ) Slang, sköldgas, 6m (19 ) Slang, sköldgas, 7m (23 ) Slang, sköldgas, 8m (26 ) Slang, sköldgas, 9m (30 ) Slang, sköldgas, 10m (33 ) Slang, sköldgas, 11m (36 ) Slang, sköldgas, 12m (39 ) Slang, sköldgas, 13m (43 ) Slang, sköldgas, 14m (46 ) Slang, sköldgas, 15m (49 ) Slang, sköldgas, 16m (52 ) Slang, sköldgas, 17m (56 ) Slang, sköldgas, 18m (59 ) Slang, sköldgas, 19m (62 ) Slang, sköldgas, 20m (66 ) Slang, luftgardin, 1,5m (5 ) Slang, luftgardin, 5m (16 ) Slang, luftgardin, 6m (19 ) Slang, luftgardin, 6,1m (20 ) Slang, luftgardin, 7m (23 ) Slang, luftgardin, 8m (26 ) Slang, luftgardin, 9m (30 ) Slang, luftgardin, 10m (33 ) Slang, luftgardin, 11m (36 ) Slang, luftgardin, 12m (39 ) Slang, luftgardin, 13m (43 ) Slang, luftgardin, 14m (46 ) Slang, luftgardin, 15m (49 ) Slang, luftgardin, 16m (52 ) Slang, luftgardin, 17m (56 ) Slang, luftgardin, 18m (59 ) Slang, luftgardin, 19m (62 ) Slang, luftgardin, 20m (66 ) 391

28 Avsnitt 3 montering OBJEKT NUMMER DEL NUMMER BESKRIVNING Luftgardinsslang 1,4m (4,5 ) Luftgardinsslang 1,8m (6 ) Luftgardinsslang 3,6m (12 ) Luftgardinsslang 4,6m (15 ) Luftgardinsslang 5,2m (17 ) Luftgardinsslang 7,6m (25 ) Skäldgasbox Plasmagasbox Elektrisk kabelbox Luftgardinsenhet Bubbelspjäll 15a Kabel, PGC-B3, 10p, 1,4m (4,5 ) - tvåpluggs Kabel, PGC-B3, 10p, 1,8m (6 ) - tvåpluggs Kabel, PGC-B3, 10p, 3,6m (12 ) - tvåpluggs Kabel, PGC-B3, 10p, 4,6m (15 ) - tvåpluggs Kabel, PGC-B3, 10p, 5,2m (17 ) - tvåpluggs Kabel, PGC-B3, 10p, 7,6m (25 ) - tvåpluggs Kabel, PGC-B3, 10p, 10,7m (35 ) - tvåpluggs Kabel, PGC-B3, 10p, 7,6m (25 ) - enpluggs Kabel, PGC-B3, 10p, 10,7m (35 ) - enpluggs Kabel, PGC-B3, 10p, 13,7m (45 ) - enpluggs Kabel, PGC-B3, 10p, 16,8m (55 ) - enpluggs 392

29 Avsnitt 3 montering OBJEKT NUMMER DEL NUMMER BESKRIVNING 15b Kabel, PGC-B3, 14p, 1,4m (4,5 ) - tvåpluggs Kabel, PGC-B3, 14p, 1,8m (6 ) - tvåpluggs Kabel, PGC-B3, 14p, 3,6m (12 ) - tvåpluggs Kabel, PGC-B3, 14p, 4,6m (15 ) - tvåpluggs Kabel, PGC-B3, 14p, 5,2m (17 ) - tvåpluggs Kabel, PGC-B3, 14p, 7,6m (25 ) - tvåpluggs Kabel, PGC-B3, 14p, 10,7m (35 ) - tvåpluggs Kabel, PGC-B3, 14p, 7,6m (25 ) - enpluggs Kabel, PGC-B3, 14p, 10,7m (35 ) - enpluggs Kabel, PGC-B3, 14p, 13,7m (45 ) - enpluggs Kabel, PGC-B3, 14p, 16,8m (55 ) - enpluggs Kabel, GS-PGC, 8p, 1,8m (6 ) Kabel, GS-PGC, 8p, 7,6m (25 ) Kabel, GS-PGC, 8p, 10,7m (35 ) Kabel, GS-PGC, 8p, 13,7m (45 ) Kabel, GS-PGC, 8p, 16,8m (55 ) PlasmabrännarePT-36, 1,4m (4,5 ) PlasmabrännarePT-36, 1,8m (6 ) PlasmabrännarePT-36, 3,6m (12 ) Plasma Torch PT m (14 ) PlasmabrännarePT-36, 4,6m (15 ) PlasmabrännarePT-36, 5,2m (17 ) PlasmabrännarePT-36, 6,1m (20 ) PlasmabrännarePT-36, 7,6m (25 ) 393

30 Avsnitt 3 montering 394

31 Avsnitt 4 drift 4.0 Drift 4.1 Plasmagasbox Drift En viktig fördel med plasmasystemet m3:s plasmagasbox är att driftsparametrarna hanteras av CNC-maskinen. Inga särskilda driftsprodedurer är nödvändiga tillsammans med plasmasystemet m3:s plasmagasbox. Den hanteras antingen med manuella inmatningar på skärparameterskärmen Vision eller med ESAB-systemet för processparameterfiler. Anmärkning: Processparameterfiler (kända under förkortningarna SDP eller TDF) är filer som lagras i maskinens kontrollminne och innehåller all nödvändig information för skärning av en viss tjocklek eller materialtyp. Den är specifik för material, tjocklek, brännarmodell, gas och materialtyp. Den information som används för att skapa filerna kan du hitta i handboken till din brännare. Se ESAB:s handbok för CNC-programmering av delar för närmare uppgifter om hur parameterfiler skapas och används. anmärkning Se SKÄRDATAHANDBOKEN, P/N när det gäller inställning av skärparametrar 4.2 Plasmagasbox tryckmätare Tryckmätare visar aktuellt tryck i brännaren. De ger operatören visuell feedback och kan vara till hjälp när det gäller att spåra problem med brännaren. Startgas (PG1) Anmärkning: PG1 & PG2 hänvisas för det mesta till som start- och skärgas. Vissa skärförhållanden kräver endast PG1-förhållanden. Skärgas (PG2) 395

32 Avsnitt 4 drift 4.3 Plasmagasboxens tryckomkopplare Tryckomkopplarna övervakar ledningstrycket och tillhandahåller inmatningar till CNC. Om trycket faller under 50 psi kan CNC stänga av processen. Brytarna ligger i rad mellan den elektromagnetiska spiralen och den proportionella ventilen för sköldgas 1 & 2, startgas och skärgas. Plasmagasbox Gastrycksomkopplare 396

33 Avsnitt 4 drift 4.4 Sköldgasbox drift En viktig fördel med plasmasystemet m3:s sköldgasbox är att driftsparametrarna hanteras av CNC-maskinen. Inga särskilda driftsprodedurer är nödvändiga tillsammans med plasmasystemet m3:s sköldgasbox. Den hanteras antingen med manuella inmatningar på skärparameterskärmen Vision eller med ESAB-systemet för processparameterfiler. Anmärkning: Processparameterfiler (kända under förkortningarna SDP eller TDF) är filer som lagras i maskinens kontrollminne och innehåller all nödvändig information för skärning av en viss tjocklek eller materialtyp. Den är specifik för material, tjocklek, brännarmodell, gas och materialtyp. Den information som används för att skapa filerna kan du hitta i handboken till din brännare. Se ESAB:s handbok för CNC-programmering av delar för närmare uppgifter om hur parameterfiler skapas och används. anmärkning Se SKÄRDATAHANDBOKEN, P/N när det gäller inställning av skärparametrar för användning av plasmasystemet m3:s sköldgasbox 397

34 Avsnitt 4 drift 4.5 Sköldgasboxens luftregulator för luftgardin Luftregulatorn visar aktuellt lufttryck i brännaren. Den ger operatören visuell feedback och kan vara till hjälp när det gäller att spåra problem med brännaren. För att få åtkomst till luftregulatorn: 1. Ta bort locket. Ingen justering av regulatorn bör vara nödvändig. Regulatorn är fabriksinställd på 40 psi under flöde. 398

35 Avsnitt 4 drift 4.6 Sköldgasboxens reducerventiler Reducerventilerna stoppar återflöden mellan gasval. Det är nödvändigt att regelbundet tömma reducerventilerna för att hålla gasledningarna öppna. Töm ledningarna genom att helt enkelt skruva av locken på reducerventilerna och tappa av gastrycket. Reducerventiler (9 normalt) 399

36 Avsnitt 4 drift 400
