1 Knauf Danogips Golvsystem Knauf Danogips Golvsystem 02/2009

2 Bäst täckning på den svenska undergolvsmarknaden Golv är grunden till allt byggande. Utan golv, inga väggar, och ofta inget tak. Och därmed inget hem, sjukhus eller kontor. Därför är det viktigt att välja rätt undergolvsleverantör. Knauf Danogips har kompletta lösningar för alla dina golvbehov. Vare sig det gäller varsam renovering av 1700-talshus, nya trähus, läktare i konserthus, våtrumsgolv eller uppgradering av undergolv i miljonprogrammet. Om du har problemet, har vi lösningen och de egenskaper du efterfrågar, som bra ljud- och brandvärden, hög flexibilitet och hög hållfasthet. Men inte nog med det. Väljer du Knauf Danogips får du också en partner till hela bygget. Från projektering till hantering. Från konsultation till konstruktion. Från beställning till leverans. Vi är heltäckande på undergolv. Till höger kan du välja vilket underlag som passar dig.

3 INNEHÅLLSFÖRTECKNING STEGLJUDSDÄMPANDE GOLV s. 4-7 Aquapanel Floor MF Aquapanel Floor med granulat VÅTRUMSGOLV s. 8-9 Aquapanel Indoor AVSTYVANDE GOLV s Golvgipsskiva INSTALLATIONSGOLV s GIFAfl oor Easy HÅLRUMSGOLV s GIFAfl oor Hide FRIBÄRANDE GOLV s GIFAfl oor Flex PODIE- OCH LÄKTARGOLV s GIFAfl oor Step TEKNISK INFORMATION s PRODUKTSORTIMENT s _ 3

4 Undergolv för barn med spring i kroppen Att leva är att röra sig. Samtidigt är det lämpligt att göra det utan att störa och höras. Därför finns våra stegljudsdämpande golv, med extra bra ljudvärden. De klarar både höga klackar och barnfötter med spring i kroppen. Vårt stegljudsdämpande undergolv Aquapanel Floor MF finns för olika användningsområden, som exempelvis renoveringar av miljonprogramsbostäder och nyproduktion av trähus. Aquapanel Floor MF är ett komplett stegljudsdämpande undergolv där en massiv cementbunden skiva kompletterats med en isoleringsskiva. Detta ger stora fördelar från läggning till boendemiljö. Lägg snabbt och enkelt med endast ett skivskikt. Alla fördelar på en och samma gång. Starkt, formstabilt, torrt och stegljudsdämpande. Aquapanel Floor MF Användningsområden Aquapanel Floor MF används när det finns höga krav på stegljudsisolering. Skivorna kan användas på alla ställen inomhus, där det behövs ett stegljudsdämpande undergolv. Aquapanel Floor MF monteras på ett plant, avjämnat underlag och är ett utmärkt underlag för alla standardgolvbeläggningar som t.ex. klinker, trägolv och linoleum. Vid renoveringar i miljonprogramsområden Vid nyproduktion av trähus För inredda vindsvåningar Egenskaper och fördelar Vid höga krav på stegljudsisolering Komplett och sammansatt med isoleringsskiva, inga lösa delar Hög densitet ger utmärkt ljudisolering Ljudisolering likt massiva konstruktioner och golvmassor men utan fukt och väntetider Skivans vikt kompenseras med ergonomiskt format för montagets skull Formstabilt och massivt inga försvagningar efter bearbetning Obrännbart material med högt brandmotstånd 100 % vatten och fuktbeständigt kan inte ruttna eller brytas ned

5 Stegljudsdämpande golv Konstruktionsexempel 1. Aquapanel Floor MF 2. Aquapanel Lamellkex 3. Eventuell fuktspärr 4. Betongbjälklag Systeminformation Aquapanel Floor MF består av en cementbunden skiva sammansatt med en isoleringsskiva av mineralull. Ett skivskikt som monteras snabbt och enkelt med lim och lamellkex. Sortiment och produktfakta: Se sidan 22. Montage m.m.: Se Rekommenderat underlag Spånskiva Betong 4 _ 5

6 Njut av tystnaden! Vi älskar äldre trähus. Vi tycker att de både är vackra och pittoreska. Men ibland finns det behov av en varsam renovering, för komfortens skull. Är du trött på knirr och knarr? Leksaker som får eget liv på det lutande golvet? Vi har en fantastisk lösning. Vårt stegljudsdämpande golv Aquapanel Floor med granulat både jämnar av golvytan och höjer ljudstandarden. För såväl Villa Villekulla-hus som för röda torp med vita knutar. Bevara. Restaurera. Njut. Aquapanel Floor med granulat Användningsområden Aquapanel Floor med granulat används när det finns behov av både avjämning och stegljudsisolering. Aquapanel Floor som är en massiv cementbunden skiva med hög densitet ger bra ljudisolering. Tillsammans med Aquapanel Avjämningsgranulat erhålls utmärkt stegljudsisolering samtidigt som man får en avjämnad, plan yta som är lämplig för alla standardgolvbeläggningar. Vid renovering av exempelvis 1700-talshus eller andra äldre hus med blindbotten Vid avjämning av ojämna golv med bjälklag som behöver förbättrade ljudegenskaper Egenskaper och fördelar Avjämnar till plan yta likt golvmassor, men utan fukt och väntetider Avjämnar från 10 mm och uppåt Avjämnar t.ex. kraftig lutning utan att bjälklaget belastas för mycket Vid höga krav på stegljudsisolering Hög densitet på skiva ger utmärkt ljudisolering Skivans vikt kompenseras med ergonomiskt format för montagets skull Formstabil och massiv skiva inga försvagningar efter bearbetning Obrännbart material med högt brandmotstånd 100 % vatten och fuktbeständig skiva kan inte ruttna eller brytas ned Utmärkt underlag för alla standardgolvbeläggningar som t.ex. klinker, trägolv och linoleum

7 Stegljudsdämpande golv Konstruktionsexempel 1. Aquapanel Floor 2. Aquapanel Lamellkex 3. Gipsskiva 4. Aquapanel Avjämningsgranulat 5. Ev. spärr av t.ex. papp 6. Äldre trägolv Systeminformation Aquapanel Floor med granulat består av en cementbunden skiva och Aquapanel Avjämningsgranulat. Mellan granulat och skiva monteras en gipsskiva eller vid behov en tryckfast ljudisoleringsskiva. Aquapanel Floor cementskiva läggs flytande med lim och lamellkex. Sortiment och produktfakta: Se sidan 22. Montage m.m.: Se Rekommenderat underlag Ojämna underlag som är i behov av både avjämning och stegljudsförbättring. 6 _ 7

8 Att lita på i både vått och torrt Bygg på rätt sätt och med rätt material så slipper du fukt- och mögelproblem i badrummen. Bygg våtrumsgolvet med vår cementbaserade skiva Aquapanel Indoor. Den är extremt robust, vattenoch fuktbeständig och gjord för tuffa miljöer som våtrum. Aquapanel Indoor är en säker lösning som uppfyller Byggkeramikrådets branschregler för våtrum. Även försäkringsbolagen rekommenderar denna. Så välkommen att skapa trygghet både för byggare och för boende, i vått och torrt. På kort och lång sikt. Aquapanel Indoor är en våtrumslösning som eliminerar risken för sura efterräkningar eftersom varken fukt eller mögel biter på materialet. Lägg därtill en unik konstruktionslösning för uppbyggnad av rätt fall mot golvbrunn. Du får en torr montagemetod på nästan hela golvytan och med alla cementens fördelar. Aquapanel Indoor Användningsområden Aquapanel Indoor för våtrumsgolv är i första hand framtaget för träbjälklag. Tillsammans med lim och golvspånskiva uppfylls Byggkeramikrådets branschregler för våtrum. Det finns även möjlighet att lägga Aquapanel Indoor i två skikt vilket innebär att du endast behöver arbeta med flytande golvmassa närmast golvbrunn. Vid golvbrunnen bygger du med ett skivlag Aquapanel Indoor och flyter helt enkelt fallet mot golvbrunnen på det område där det egentliga behovet finns. Du får en torr montagemetod på nästan hela golvytan och med cementens alla fördelar. Vid renovering av trähus Vid nyproduktion av trähus Egenskaper och fördelar Uppfyller Byggkeramikrådets branschregler för våtrum Lämpligt för alla typer av tätskikt 100 % vatten och fuktbeständigt kan inte ruttna eller brytas ned Formstabilt Ljudisolering likt golvmassor men utan fukt och väntetider Obrännbart material med högt brandmotstånd

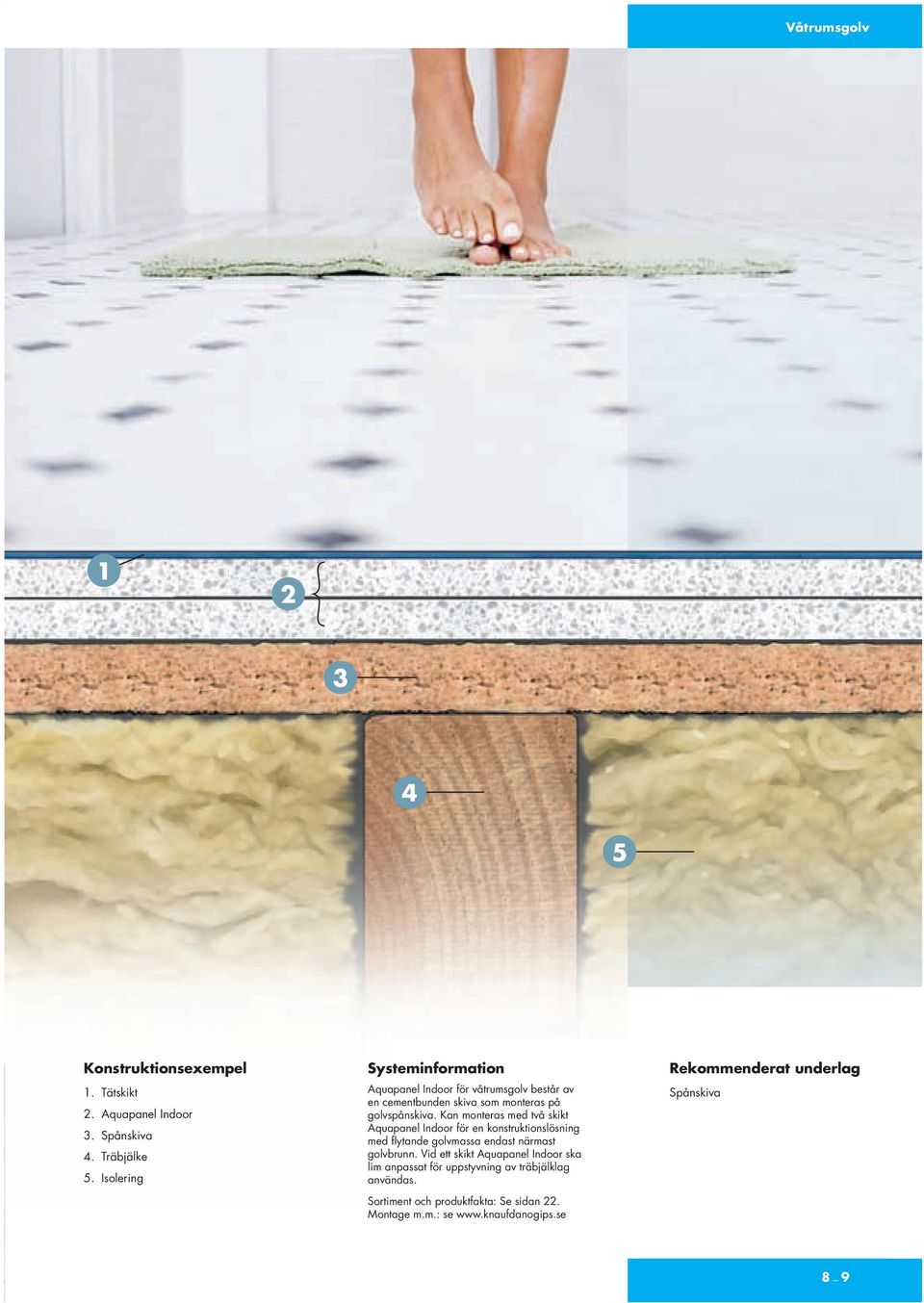

9 Våtrumsgolv Konstruktionsexempel 1. Tätskikt 2. Aquapanel Indoor 3. Spånskiva 4. Träbjälke 5. Isolering Systeminformation Aquapanel Indoor för våtrumsgolv består av en cementbunden skiva som monteras på golvspånskiva. Kan monteras med två skikt Aquapanel Indoor för en konstruktionslösning med flytande golvmassa endast närmast golvbrunn. Vid ett skikt Aquapanel Indoor ska lim anpassat för uppstyvning av träbjälklag användas. Sortiment och produktfakta: Se sidan 22. Montage m.m.: se Rekommenderat underlag Spånskiva 8 _ 9

10 Avstyvande undergolv för toppklass Ett av de vanligaste materialen på toppen av ett träbjälklag är spånskivan. Det gäller både platsbyggnad eller prefab vid nyproduktion av exempelvis bostäder, skolor och kontor. Ofta får man då en konstruktion som klarar baskraven. Vårt avstyvande undergolv fulländar golvkonstruktionen. Du får ett underlag som är starkt, har minimala rörelser och som är utmärkt för exempelvis klinker. Golvgipsskiva Användningsområden Vår golvgipsskiva används för avstyvning och lätt avjämning av underlag såsom spånskiva, trägolv och cellplast. Fungerar även utmärkt på platonmatta och trapetsprofilerad plåt. Beroende på underlag monteras golvskivan i ett eller två skivlag. Golvskivan är mycket formstabil och är ett utmärkt underlag för alla standardgolvbeläggningar som t.ex. klinker, trägolv och linoleum. I bostäder, kontor, skolor och hotell Vid både nybyggnation och vid renovering På bottenbjälklag av betong tillsammans med platonmatta Egenskaper och fördelar Mycket formstabil med minimala rörelser Utmärkt underlag för alla standardgolvbeläggningar som t.ex. klinker, trägolv och linoleum Enkel att hantera, bearbeta och montera Torr konstruktion som inte tillför fukt under byggprocessen Bidrar både till ljudisolering och brandmotstånd för det kompletta bjälklaget

11 Avstyvande golv Konstruktionsexempel 1. Golvgipsskiva 2. Spånskiva 3. Träbjälke 4. Isolering Systeminformation Knauf Danogips Golvgipsskiva är en kartongklädd gipsskiva med raka skivkanter och med en skivbredd på 600 mm för enkel läggning. Golvskivan läggs i ett eller två skivlag beroende på underlag. Skivorna skruvas eller limmas fast mot underlaget. Sortiment och produktfakta: Se sidan 23. Montage m.m.: se Rekommenderat underlag 2 lag: Spånskiva, Cellplast, Platonmatta, Trapetsplåt, Betong, Granulat. 1 lag: Spånskiva 10_ 11

12 Gömt men aldrig glömt Ordna lokalens försörjningsstråk av exempelvis el-, tele-, data- och rörinstallationer under golvet. Vårt installationsgolv GIFAfloor Easy ger optimal tillgänglighet till underliggande installationer tack vare att alla golvplattor går att lyfta. Mycket enkelt och flexibelt. Vid service, reparationer och underhåll lyfter du bara de golvplattor du behöver för att komma åt aktuell installation. Med GIFAfloor Easy kan du utforma rum som både är enkla och praktiska. Inga vinklar och vrår med utanpåliggande schakt som tar plats. Inga synliga ledningar och rör. Utan härliga ytor med mindre snubbelrisk och miljöer fria från dammråttor. GIFAfloor Easy Användningsområden GIFAfloor Easy används i installationstäta lokaler och rum som du vill ska vara praktiska och funktionella. Du får direkt åtkomst till alla installationer som finns lagda under golvet. Alla golvplattor är lyftbara vilket ger optimal tillgänglighet vid service, reparationer och underhåll. För kontor, sjukhus och offentliga byggnader För datorsalar, kontrollrum, teknikrum och elrum För korridorer eller i andra utrymmen som ska fungera som försörjningsstråk Egenskaper och fördelar Täcker installationer under golvet Alla golvplattor kan lyftas Direkt åtkomst till underliggande installationer Kan levereras med färdig golvbeläggning efter önskemål Kan läggas sent i byggskedet Golvplattor av fibergips starkt och slagtåligt Hög styrka och lastbärighet Uppfyller högsta brandtekniska materialklass A1 Kan på ett enkelt sätt kombineras med vårt hålrumsgolv GIFAfl oor Hide

13 Installationsgolv 1 2 Konstruktionsexempel 1. Golvplatta DB 2. Stödben M16 ST Systeminformation GIFAfloor Easy består av lyftbara golvplattor av fibergips som monteras direkt på en underliggande stomme av justerbara stödben. Golvplattorna levereras med lämplig skivtjocklek för aktuellt belastningskrav. Sortiment och produktfakta: Se sidan 22. Montage m.m.: se 12_ 13

14 Golv som döljer det du vill komma åt ibland Under vissa golv finns gömda skatter. Skatter som exempelvis el-, tele-, data- och rörinstallationer. Försörjningsstråk som ser till att verksamheten ovan golv fungerar på bästa sätt. Vårt installationsgolv GIFAfloor Hide ger dig möjlighet att utforma planlösningar som både är vackra och funktionella. Ett hålrumsgolv är ett perfekt underlag för en sammanhängande och designad golvyta. Du har enkel åtkomst till underliggande installationer via valda luckor eller plattor. Golvskivorna är uppbyggda av fibergips. De är tillverkade med en unik metod som medför att de är obrännbara, stabila, starka och har hög bärighet. Detta ger ett undergolv som är säkert och stabilt i alla situationer. GIFAfloor Hide Användningsområden GIFAfloor Hide används när du har behov av installationsutrymme under golvytan men där åtkomst via valda luckor eller golvplattor är tillräckligt. Du får en sammanhängande golvbeläggning över hela golvytan och placerar endast inspektionsluckor eller lyftbara golvplattor där det verkligen behövs. För kontorsutrymmen, samlingslokaler och butiker För hörsalar, bibliotek och biografer För vänthallar, flygplatsterminaler och lagerlokaler För skolor, daghem eller bostäder med höga krav på ventilation Egenskaper och fördelar Täcker installationer under golvet Sammanhängande golvbeläggning över hela golvytan Åtkomst till underliggande installationer via valda inspektionsluckor eller golvplattor Kan läggas sent i byggskedet Golvskivorna är fabriksprimade samt har not och spont vilket ger effektivt montage Golvskivorna består av fibergips hög styrka och lastbärighet Uppfyller högsta brandtekniska materialklass A1 Kan integreras fullt ut med vårt installationsgolv GIFAfloor Easy med hjälp av övergångsprofiler

15 Hålrumsgolv 1 2 Konstruktionsexempel 1. Golvskiva FHB 2. Stödben M16 S Systeminformation GIFAfloor Hide består av golvskivor av fibergips som är fabriksprimade och har not och spont. Golvskivorna limmas ihop till en stark, stabil, sammanhängande golvyta ovanpå en underliggande stomme av justerbara stödben. Golvskivorna levereras med lämplig skivtjocklek för aktuellt belastningskrav. Sortiment och produktfakta: Se sidan 23. Montage m.m.: se 14_ 15

16 Stor bärighet byggd på enkelhet Ibland är det skönt när någon annan fixar skivan. Från start till mål. Vårt fribärande undergolv GIFAfloor Flex kan läggas på träbjälkar eller stålprofiler. Skivorna är uppbyggda av fibergips och tillverkade med en unik metod som medför att de är obrännbara, stabila, starka och har hög bärighet. Detta ger ett undergolv som är säkert och stabilt i alla situationer. Så luta dig tillbaka. GIFAfl oor Flex är ett pålitligt kort oavsett underlag. GIFAfloor Flex Användningsområden GIFAfloor Flex kan läggas fribärande med ett centrumavstånd på upp till 600 mm på valfri bärande stomme. Det kan vara golvbjälkar eller andra bärande system. Läggning på bärande stomme innebär en låg bygghöjd. Dessutom innebär uppbyggnaden med fibergips att du får hög styrka och lastbärighet. För bostäder, kontor, skolor och hotell För butiker och restauranger Vid både nybyggnation och vid renovering Egenskaper och fördelar Kan läggas fribärande på alla typer av bärande stommar som t.ex. träbjälkar och stålbalkar Formstabilt, hög styrka och lastbärighet Utmärkt underlag för alla standardgolvbeläggningar som t.ex. klinker, trägolv och linoleum Kan användas i fuktiga miljöer tillsammans med tätskikt Golvskivorna är fabriksprimade samt har not och spont vilket ger effektivt montage Uppfyller högsta brandtekniska materialklass A1 Bra stegljudsisolering Fungerar även utmärkt på fullt underbyggda underlag som spånskiva, cellplast, platonmatta och trapetsprofilerad plåt

17 Fribärande golv Konstruktionsexempel 1. Golvskiva FHB 2. Isolerband Knauf Integral 3. Träbjälke 4. Isolering Systeminformation GIFAfloor Flex består av golvskivor av fibergips som är fabriksprimade och har not och spont. Golvskivorna limmas ihop till en stark, stabil golvyta och kan läggas fribärande på valfri bärande stomme. Golvskivorna levereras med lämplig skivtjocklek för aktuellt belastningskrav. Sortiment och produktfakta: Se sidan 23. Montage m.m.: se Rekommenderat underlag Träbjälkar, Stålprofiler, Spånskiva, Cellplast, Platonmatta, Trapetsplåt, Betong, Granulat. 16_ 17

18 Lösningar i framkanten, och vid scenkanten Även om vi aldrig är huvudattraktionen när det gäller scener, podier eller läktare, är vi en viktig del i helheten. Vi har utmärkta lösningar där krav på upphöjt mellangolv i olika nivåer finns och där åtkomst via inspektionsluckor är tillräckligt. Vi har väl underbyggda lösningar på varje problemställning vid podie- och läktargolv. Lång erfarenhet och hög flexibilitet gör att du kan förvänta dig ett gediget underlag och en god bas för högklassig underhållning. GIFAfloor Step Användningsområden GIFAfloor Step används för uppbyggnad av golvytor i en eller flera nivåer. Det kan gälla exempelvis golv till läktare, podier eller scener. Under golvytan finns det utrymme för installationer. I biografer, konserthus, konferenslokaler och hörsalar I utställningslokaler, butiker, restauranger och barer För uppbyggnad av läktare, podier och scener såväl som trappor, etager och ramper Egenskaper och fördelar Stor flexibilitet bygg i en eller flera nivåer. Kan även läggas sent i byggskedet. Täcker installationer under golvet med sammanhängande golvbeläggning över hela golvytan Inredning som t.ex. hörsals- och biografstolar kan fästas direkt i undergolvet Bra stegljudsisolering. Knarr- och gnisselfritt Golvskivorna är fabriksprimade samt har not och spont vilket ger effektivt montage Golvskivorna består av fibergips hög styrka och lastbärighet Uppfyller högsta brandtekniska materialklass A1 Kan integreras fullt ut med vårt installationsgolv GIFAfloor Easy med hjälp av övergångsprofiler

19 Podie- och läktargolv 1 2 Konstruktionsexempel 1. Golvskiva FHB 2. Stödben M20 ST Systeminformation GIFAfloor Step består av golvskivor av fibergips som är fabriksprimade med not och spont. Golvskivorna limmas ihop till en stark, stabil, sammanhängande golvyta ovanpå en underliggande stomme av justerbara stödben. Golvskivorna kan även läggas på valfri bärande stomme av t.ex. trä eller stål. Golvskivorna levereras med lämplig skivtjocklek för aktuellt belastningskrav. Sortiment och produktfakta: Se sidan 23. Montage m.m.: se 18_ 19

20 Teknisk information Brand Alla våra golvsystem är mycket lämpliga att använda i brandklassificerade bjälklag. I tabellerna nedan ser du dels vad våra golvsystem uppfyller för brandklass dels vad enskild golvskiva har för brandteknisk klass. Tänk på att du alltid kan utnyttja våra undergolvs brandmotstånd för att förbättra bjälklagets brandskydd. Golvsystem Ex. på brandklassificering av våra stegljudsdämpande golvsystem vid brand ovanifrån: Golvsystem Konstruktion Brandklass Stegljudsdämpande golv Aquapanel Floor MF EI 60 GIFAfl oor Easy GIFAfl oor Hide Aquapanel Floor + gipsskiva + minst 20 mm Aquapanel Avjämningsgranulat Golvplatta DB med tjocklek mm. Stödbenshöjd max 1150 mm. Golvplatta DB med tjocklek mm. Stödbenshöjd max 214 mm. Golvplatta FHB med tjocklek minst 22 mm. Stödben M12: Höjd max 218 mm. Stödben M20: Höjd max 1190 mm. Golvplatta FHB med tjocklek minst 32 mm. Stödben M16: Höjd max 168 mm. Stödben M20: Höjd max 598 mm. *) Enbart golvskiva Aquapanel Floor har en brandklass på EI 30. EI 90 *) EI 30 EI 60 EI 30 EI 60 Golvskivor Ex. på brandklassificering av våra golvskivor vid brand ovanifrån: Ljud Alla våra golvsystem bidrar till att förbättra både steg- och luftljudsisolering. Den ljudmiljö som skapas är dock i mycket hög grad beroende av flera faktorer t.ex. bjälklagkonstruktion, flanktransmissioner, anslutningar och typ av golvbeläggning. Ljudisolering för ett antal av Knauf Danogips Golvsystem och några olika bjälklag redovisas i översikten. Ljudisoleringsvärdena är laboratorievärden och är mätningar som har utförts i enlighet med EN ISO 140. I vissa fall har mätningarna fungerat som underlag för beräknade värden, vilket i så fall anges. Värden som konstruktionen kan förväntas uppfylla i den färdiga byggnaden beror på bl.a. genomföringar och inverkan av flanktransmissioner. Luftljudsisolering Luftljud är ljud som uppkommer och överförs direkt i luften. Luftljudsisolering innebär att en konstruktion reducerar ljudtrycket när ljudet passerar konstruktionen. Luftljudsisoleringen är bättre ju högre värden som uppnås. Reduktionstal R är ett mått på ljudisoleringen per kvadratmeter skiljekonstruktion. Ljudnivåskillnad D är ett mått på skillnaden i ljudnivån mellan utrymmena, dvs. ljudisoleringen för skiljekonstruktionen som helhet. Stegljudsisolering Stegljud är ljud som uppkommer i angränsande rum när någon går, tappar föremål, flyttar möbler etc. på ett golv. Stegljudsnivå L är ett mått på ljudtrycket i det angränsande rummet. Stegljudsisoleringen är bättre ju lägre värdet är på stegljudsnivån. Stegljudsförbättring ΔL är ett mått på hur mycket en produkt/konstruktion sänker stegljudsnivån på ett bjälklag. Stegljudsförbättringen är bättre ju högre värde som anges. Flanktransmission Ljud som överförs via angränsande väggar, golv eller undertak kallas flanktransmission. Laboratorievärden Laboratorievärden anges alltid utan primtecken, t.ex. R w, L n, w. Medan fältvärden anges med primtecken, t.ex. R w, L n, w. Golvskiva Aquapanel Floor Aquapanel Floor MF Aquapanel Indoor Knauf Danogips Golvgipsskiva Golvskiva FHB Golvplatta DB Brandteknisk klass A2-s1,d0 A2-s1,d0 A1 B-s1,d0 A1 A1 Träbjälklag uppbyggt enligt konstruktionstyp 1 Träbjälklag uppbyggt enligt konstruktionstyp 2 Förklaring A. 21 mm brädgolv eller spånskiva B. Träbjälke 120 x 180 mm på centrumavstånd 625 mm C. 50 mm tung fyllning av sand D. 19 mm blindbotten av spånskiva E. 40 mm mineralullsskivor F. Sekundärprofi l, höjd 27 mm G. 12,5 mm gipsskiva

21 Teknisk information Stegljudsdämpande golv Samtliga provningar är utförda med dämpad flankspridning. Stegljudsförbättring för träbjälklagen har fastställts enligt en beräkningsmetod baserad på DIN Betongbjälklag 150 mm (massivt) Knauf Danogips Golvsystem Luftljudsisolering, reduktionstal R w Stegljudsnivå. L n,w Stegljudsförbättring ΔL w Aquapanel Floor MF 58 db 52 db 21 db Aquapanel Floor med 30 mm granulat* 65 db 44 db 28 db Träbjälklag uppbyggt enligt konstruktionstyp 1 (se illustration på föregående sida) Knauf Danogips Golvsystem Luftljudsisolering reduktionstal R w Stegljudsnivå. L n,w Stegljudsförbättring ΔL w Aquapanel Floor MF 61 db 51 db 8 db Aquapanel Floor med 30 mm granulat* 62 db 45 db 13 db Träbjälklag uppbyggt enligt konstruktionstyp 2 (se illustration på föregående sida) Knauf Danogips Golvsystem Luftljudsisolering reduktionstal R w Stegljudsnivå. L n,w Stegljudsförbättring ΔL w Aquapanel Floor MF 57 db 56 db 6 db *inkl. skiva mellan Aquapanel Floor och granulat Hålrumsgolv För hålrumsgolv kan ljud transporteras horisontellt till angränsande rum om avskiljande väggar byggs ovanpå hålrumsgolvet. Se värden inkl. flanktransmisson nedan. Stödbenshöjd (dvs. hålrumshöjd) är i samtliga fall 122 mm. Knauf Danogips Golvsystem GIFAfloor Hide Luftljudsisolering inkl. fl anktransmission Stegljudsnivå inkl. fl anktransmission Stegljudsförbättring vertikalt horisontellt. Ljudnivåskillnad D n,f,w,p horisontellt. L n,f,w,p ΔL w,p Utan ljudfog/ med ljudfog Med golvbeläggning med ΔL w = 28 db Utan ljudfog/ med ljudfog Med golvbeläggning med ΔL w = 28 db Skiva FHB med tjocklek 22 mm 42 db/52 db 51 db 86 db/ 70 db 50 db 15 db 27 db Skiva FHB med tjocklek 25 mm 40 db *)/52 db *) 48 db *) 90 db *)/65 db *) 51 db *) 13 db *) 26 db *) Skiva FHB med tjocklek 28 mm 39 db/52 db 45 db 94 db / 60 db 52 db 12 db 25 db Skiva FHB med tjocklek 32 mm 46 db/55 db 49 db 79 db/61 db 49 db *) Redovisade värden är beräknade värden. Med golvbeläggning med ΔL w = 28 db Installationsgolv För installationsgolv kan ljud transporteras horisontellt till angränsande rum om avskiljande väggar byggs ovanpå installationsgolvet. Se värden inkl. flanktransmisson nedan. Stödbenshöjd (dvs. hålrumshöjd) är i samtliga fall 122 mm. Knauf Danogips Golvsystem GIFAfloor Easy Luftljudsisolering inkl. fl anktransmission horisontellt. Ljudnivåskillnad D n,f,w,p Utan golvbeläggning Med golvbeläggning med ΔL w = 26 db Stegljudsnivå inkl. fl anktransmission horisontellt L n,f,w,p Utan golvbeläggning Med golvbeläggning med ΔL w = 26 db Stegljudsförbättring vertikalt ΔL w, P Utan golvbeläggning Med golvbeläggning med ΔL w = 26 db Skiva DB med tjocklek 28 mm 52 db 54 db 63 db 40 db 19 db 35 db Skiva DB med tjocklek 32 mm 53 db 52 db 62 db 40 db 19 db 33 db Skiva DB med tjocklek 34 mm 50 db 51 db 64 db 41 db 19 db 32 db Skiva DB med tjocklek 36 mm 49 db 49 db 68 db 43 db 17 db 33 db 20_ 21

22 STEGLJUDSDÄMPANDE GOLV Aquapanel Floor MF Aquapanel Floor MF 22 mm cementbaserad golvskiva med en 11 mm isoleringsskiva av mineralull på undersidan. Golvskivan har raka kanter med spår runtom. Tjocklek: 33 mm (32 mm efter belastning) Bredd: 600 mm Längd: 900 mm Vikt: ca 39 kg/m 2 Aquapanel Lamellkex Används för att montera samman golvskivorna till ett fl ytande undergolv. Används tillsammans med Aquapanel Lamell Lim. Flachdübel AQUAPANEL Biscuit Aquapanel Lamell Lim Används för att limma samman golvskivorna till ett fl ytande undergolv. Appliceras i golvskivans kantspår. Fugelim Floor Lim Floor Saumaliima Lamell Lim Aquapanel Floor med granulat Aquapanel Floor Cementbaserad golvskiva. Golvskivan har raka kanter med spår runtom. Tjocklek: 22 mm Bredd: 600 mm Längd: 900 mm Vikt: ca 37 kg/m 2 Golvgipsskiva 13 D-3 Används som täckskiva mellan avjämningsgranulat och Aquapanel Floor golvskivor. Knauf Danogips Golvgipsskiva 13 D-3 har raka kartongklädda långkanter och raka skurna kortkanter. Tjocklek: 12,5 mm Bredd: 600 mm Längd: 2400 mm Vikt: 14 kg/m 2 Aquapanel Lamellkex Används för att montera samman golvskivorna till ett fl ytande undergolv. Används tillsammans med Aquapanel Lamell Lim. Flachdübel AQUAPANEL Biscuit Aquapanel Floor Avjämningsgranulat Granulat som används till ojämna golv innan läggning av Aquapanel Floor. Minsta läggningstjocklek: 10 mm Aquapanel Lamell Lim Används för att limma samman golvskivorna till ett fl ytande undergolv. Appliceras i golvskivans kantspår. Ausgleichsschüttung Levelling Fill 100 l Fugelim Floor Lim Floor Saumaliima Lamell Lim VÅTRUMSGOLV Aquapanel Indoor Aquapanel Indoor Cementbaserad skiva med glasfi berarmerad fram- och baksida. Skivan har runda långkanter och raka kortkanter. Tjocklek: 12,5 mm Bredd: 900 mm Standardlängder: 1200, 2400, 2500 mm Vikt: 15 kg/m 2 Information om lim till våtrumsgolv med Aquapanel Indoor Se vidare på: AVSTYVANDE GOLV Golvgipsskiva Golvgipsskiva 13 D-3 Knauf Danogips Golvgipsskiva är en kartongklädd golvgipsskiva med hög densitet. Golvskivan har raka kartongklädda långkanter och raka skurna kortkanter. Tjocklek: 12,5 mm Bredd: 600 mm Längd: 2400 mm Vikt: 14 kg/m 2 INSTALLATIONSGOLV GIFAfloor Easy Skruv Cresco F Specialskruv för golvgips. Används i golvkonstruktioner där golvgips skruvas på t.ex. spånskiva. Längd: 32 mm Golvlim Knauf Danogips Golvlim används vid limning av golvgipsskiva mot t.ex. spånskiva, eller vid sammanlimning av 2 skivlag Golvgipsskiva. Golvplatta DB Golvplatta av fi bergips. Raka skurna kanter. Kan levereras med färdig golvbeläggning efter överenskommelse. Standardtjocklek: 28, 30, 32, 34, 36 mm Modulmått: 600 x 600 mm Densitet: 1500 kg/m 3 Stödben Justerbara stödben i galvaniserat stål för uppbyggnad av underliggande stomme till golvplattor. Finns dels som skruvstöd dels som insticksstöd. Skruvstöd M16 S: Installationshöjd 26,5-395 mm Insticksstöd M16 ST: Installationshöjd mm M20 ST: Installationshöjd mm Tillbehör Vid behov och efter överenskommelse kan Knauf Danogips även leverera nedanstående tillbehör. Mellanbalk (stringers) tung Mellanlägg med styrmarkering Se närmare information på:

23 Produktsortiment HÅLRUMSGOLV GIFAfloor Hide Golvskiva FHB Golvskiva av fi bergips med not och spont. Levereras fabriksprimad. Standardtjocklek: 25, 28, 32 och 38 mm Bredd: 600 mm Längd: 600, 1200 mm Vikt 25 mm: 40,0 kg/m 2 28 mm: 44,8 kg/m 2 32 mm: 51,2 kg/m 2 38 mm: 60,8 kg/m 2 Stödben Justerbara stödben i galvaniserat stål för uppbyggnad av underliggande stomme till golvskivor. Finns dels som skruvstöd, dels som insticksstöd. Skruvstöd M12 S: Installationshöjd mm M16 S: Installationshöjd 26,5-395 mm Insticksstöd M16 ST: Installationshöjd mm M20 ST: Installationshöjd mm GF Golvlim GF Golvlim appliceras i golvskivornas not och spont för sammanlimning av golvskivorna. Tillbehör Vid behov och efter överenskommelse kan Knauf Danogips även leverera nedanstående tillbehör. Mellanbalk (stringers) lätt Mellanbalk (stringers) tung Mellanlägg Övergångsprofi l Inspektionslucka Se närmare information på: FRIBÄRANDE GOLV GIFAfloor Flex Golvskiva FHB Golvskiva av fi bergips med not och spont. Levereras fabriksprimad Standardtjocklek: 25, 28, 32 och 38 mm Bredd: 600 mm Längd: 600, 1200 mm Vikt/Tjocklek 25 mm: 40,0 kg/m 2 28 mm: 44,8 kg/m 2 32 mm: 51,2 kg/m 2 38 mm: 60,8 kg/m 2 GF Golvlim GF Golvlim appliceras i golvskivornas not och spont för sammanlimning av golvskivorna. Tillbehör Vid behov och efter överenskommelse kan Knauf Danogips även leverera nedanstående tillbehör. Isolerband Knauf Integral Se närmare information på: PODIE- OCH LÄKTARGOLV GIFAfloor Step Golvskiva FHB Golvskiva av fi bergips med not och spont. Levereras fabriksprimad. Standardtjocklek: 25, 28, 32 och 38 mm Bredd: 600 mm Längd: 600, 1200 mm Vikt 25 mm: 40,0 kg/m 2 28 mm: 44,8 kg/m 2 32 mm: 51,2 kg/m 2 38 mm: 60,8 kg/m 2 Stödben Justerbara stödben i galvaniserat stål för uppbyggnad av underliggande stomme till golvskivor. Finns dels som skruvstöd, dels som insticksstöd. Skruvstöd M12 S: Installationshöjd mm M16 S: Installationshöjd 26,5-395 mm Insticksstöd M16 ST: Installationshöjd mm M20 ST: Installationshöjd mm GF Golvlim GF Golvlim appliceras i golvskivornas not och spont för sammanlimning av golvskivorna till en sammanhängande golvyta. Tillbehör Vid behov och efter överenskommelse kan Knauf Danogips även leverera nedanstående tillbehör. Mellanbalk (stringers) lätt Mellanbalk (stringers) tung Mellanlägg Övergångsprofi l Inspektionslucka Se närmare information på: 22_ 23
