2 PneuAlpha - Omfattande fun Behöver du kontroll? Ska du automatisera din process, implementera säkerhetsfunktioner, eller har du ett pneumatikprojekt som kräver fler händer än du har? Välkommen till PneuAlpha, styrenheten från SMC. PneuAlpha har utformats för att erbjuda flexibel automationsstyrning i din fabrik, hemma, på kontoret... där du kan behöva det. PneuAlpha har en mängd kraftfulla funktioner i dess kompakta utformning Realtidsklocka, Reläutgångar för stora laster, Analoga ingångar, Lösenordsskydd, 100 h minnes-backup - allt i ett antal kompakta storlekar för att uppfylla dina önskemål. Men vad som verkligen skiljer PneuAlpha från andra styrenheter är dess användarvänlighet. Den Windows-baserade mjukvaran Visual Logic Software (VLS) är det enklaste sättet att programmera en styrenhet för användare på alla nivåer. Vem som helst kan dra, släppa, peka och klicka sig fram till ett komplett program. Perfekt för den novise programmeraren och samtidigt tillräckligt kraftfullt för de mest avancerade behoven! Programmering direkt på styrenheten möjliggör uppdatering av program med enkla knapptryckningar på styrenhetens frontpanel. PneuAlphas kompakta storlek kombinerad med montagemöjligheter, antingen på DIN-skena eller vägg-montage, ökar möjligheterna att installera PneuAlpha där du behöver den! PneuAlpha är också den styrenhet som har flest funktionsmöjligheter i sin klass. Den sofistikerade användaren kommer att upp-täcka ett stort urval för att tillfredsställa de mest avancerade behoven. Simuleringsfunktion gör det till och med möjligt för användaren att testa programmet innan det laddas ner i styrenheten. Kraftfull, användarvänlig, prisvärd PneuAlpha är redo att lösa dina problem!

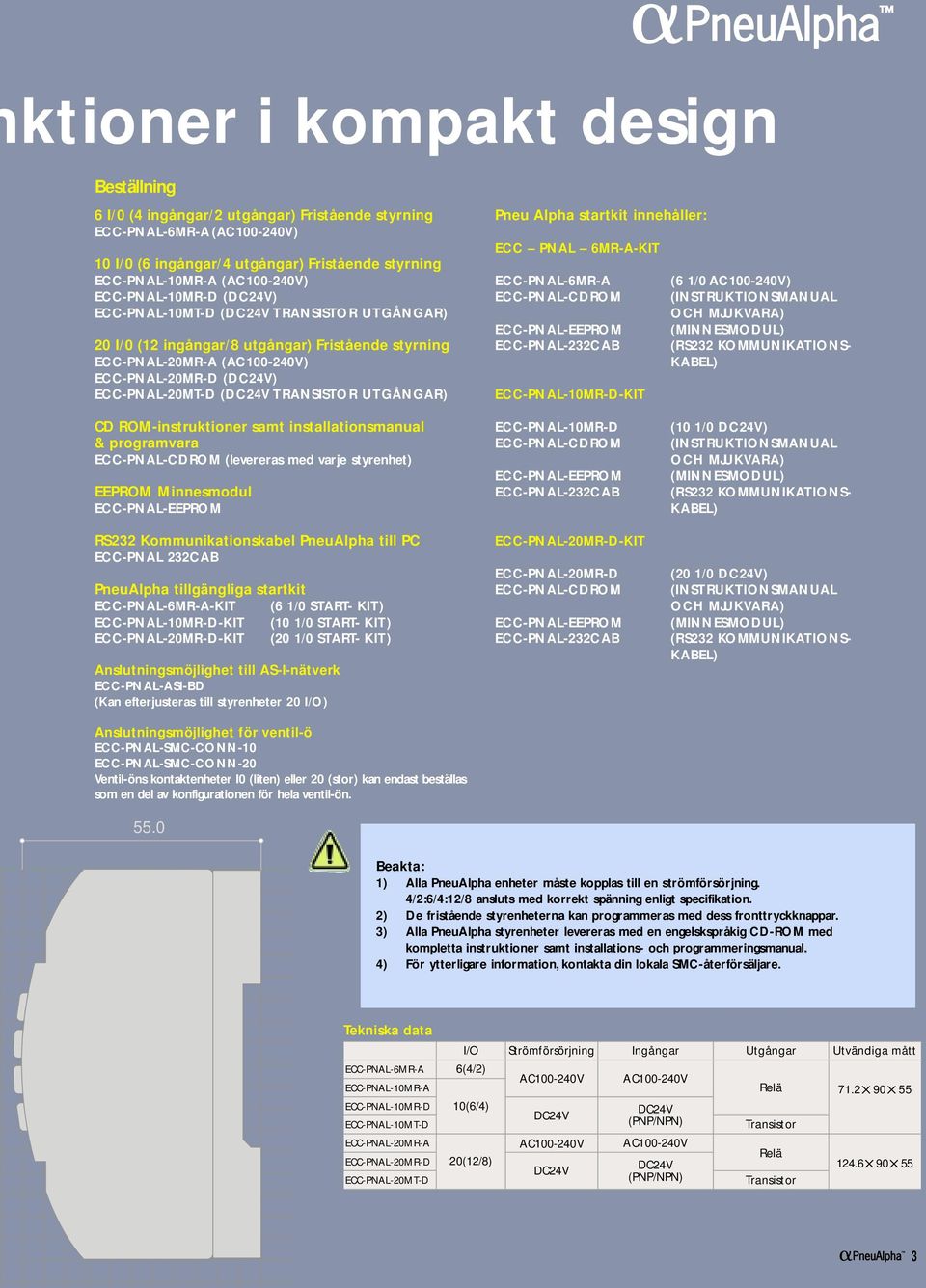

3 ktioner i kompakt design Beställning 6 I/0 (4 ingångar/2 utgångar) Fristående styrning ECC-PNAL-6MR-A(AC V) 10 I/0 (6 ingångar/4 utgångar) Fristående styrning ECC-PNAL-10MR-A (AC V) ECC-PNAL-10MR-D (DC24V) ECC-PNAL-10MT-D (DC24V TRANSISTOR UTGÅNGAR) 20 I/0 (12 ingångar/8 utgångar) Fristående styrning ECC-PNAL-20MR-A (AC V) ECC-PNAL-20MR-D (DC24V) ECC-PNAL-20MT-D (DC24V TRANSISTOR UTGÅNGAR) Pneu Alpha startkit innehåller: ECC PNAL 6MR-A-KIT ECC-PNAL-6MR-A ECC-PNAL-CDROM ECC-PNAL-EEPROM ECC-PNAL-232CAB ECC-PNAL-10MR-D-KIT (6 1/0 AC V) (INSTRUKTIONSMANUAL OCH MJUKVARA) (MINNESMODUL) (RS232 KOMMUNIKATIONS- KABEL) CD ROM-instruktioner samt installationsmanual & programvara ECC-PNAL-CDROM (levereras med varje styrenhet) EEPROM Minnesmodul ECC-PNAL-EEPROM RS232 Kommunikationskabel PneuAlpha till PC ECC-PNAL 232CAB PneuAlpha tillgängliga startkit ECC-PNAL-6MR-A-KIT (6 1/0 START- KIT) ECC-PNAL-10MR-D-KIT (10 1/0 START- KIT) ECC-PNAL-20MR-D-KIT (20 1/0 START- KIT) Anslutningsmöjlighet till AS-I-nätverk ECC-PNAL-ASI-BD (Kan efterjusteras till styrenheter 20 I/O) Anslutningsmöjlighet för ventil-ö ECC-PNAL-SMC-CONN-10 ECC-PNAL-SMC-CONN-20 Ventil-öns kontaktenheter I0 (liten) eller 20 (stor) kan endast beställas som en del av konfigurationen för hela ventil-ön ECC-PNAL-10MR-D ECC-PNAL-CDROM ECC-PNAL-EEPROM ECC-PNAL-232CAB ECC-PNAL-20MR-D-KIT ECC-PNAL-20MR-D ECC-PNAL-CDROM ECC-PNAL-EEPROM ECC-PNAL-232CAB (10 1/0 DC24V) (INSTRUKTIONSMANUAL OCH MJUKVARA) (MINNESMODUL) (RS232 KOMMUNIKATIONS- KABEL) (20 1/0 DC24V) (INSTRUKTIONSMANUAL OCH MJUKVARA) (MINNESMODUL) (RS232 KOMMUNIKATIONS- KABEL) Beakta: 1) Alla PneuAlpha enheter måste kopplas till en strömförsörjning. 4/2:6/4:12/8 ansluts med korrekt spänning enligt specifikation. 2) De fristående styrenheterna kan programmeras med dess fronttryckknappar. 3) Alla PneuAlpha styrenheter levereras med en engelskspråkig CD-ROM med kompletta instruktioner samt installations- och programmeringsmanual. 4) För ytterligare information, kontakta din lokala SMC-återförsäljare. Tekniska data ECC-PNAL-6MR-A ECC-PNAL-10MR-A ECC-PNAL-10MR-D ECC-PNAL-10MT-D ECC-PNAL-20MR-A ECC-PNAL-20MR-D ECC-PNAL-20MT-D I/O 6(4/2) 10(6/4) 20(12/8) Strömförsörjning AC V DC24V AC V DC24V Ingångar AC V DC24V (PNP/NPN) AC V DC24V (PNP/NPN) Utgångar Relä Transistor Relä Transistor Utvändiga mått

4 PneuAlpha översikt Tekniska data Spänningsmatning VAC VAC 24 VDC VAC 24 VDC + 10% - 15 % + 10% - 15% + 20% - 15% + 10% - 15% + 20% - 15% 50/60 Hz 50/60 Hz 50/60 Hz Max tillåtet spänningsavbrott 10ms 10ms 5ms 10ms 5ms Max inkopplingsström vid tillslag 0.7A - 1.5A 0.7A - 1.5A 7A 0.7A - 1.5A 7A Max effektförbrukning 3W 4W 3W 8W 6W TEKNISKA DATA FÖR AC-INGÅNGAR Matningsspänning VAC + 10% - 15%, Hz Ingångsimpedans > eller = 800 kohms Tillslagsnivå (logisk 1) 80V Frånslagsnivå (logisk 0) 40V Svarstid 50ms vid 120VAC Statusindikering LCD-Display ALLMÄNNA TEKNISKA SPECIFIKATIONER Isolation 7 MOhms vid 500 VDC mellan styrenheter, i enl. meden Säkerhetsklass II Jordning ingen Skydd IP20 Godkännanden CE, UL/cUL I enlighet med UL 508 EN EN EN EN EN Programmeringsspråk Funktionsblock Programstorlek 64 funktionsblock eller 1,500 bytes Programminne inbyggd EEPROM som standard Jackbart minne JA- EEMPROMmoduler som tillval Drifttemperatur 0-55 o C Lagringstemperatur -30 till =70 o C Fukt 34-85% relativ fuktighet utan kondensering Utvändiga mått (I x b x h) 6-10: 71.2 x 90 x55 mm 20: x 90 x 55mm TEKNISKA DATA FÖR ANALOGA INGÅNGAR 10 6 ingångar från I/O ingångar från I/O 1-8 Mätområde Upplösning 8 bits /256mV Omvandlingstid 10ms Analog signaltyp 0-10VDC Ingångsimpedans 150 kohms min. Noggrannhet +/- 5% (0.5 VDC) Offset/gain (förstärkning) Offsetvärde: 0 vid 0 VDC Gainvärde: 0-10 = Dessa normalvärden kan ändras i Offset FB Temperaturvariationer =/- 3 LSB TEKNISKA DATA FÖR DC-INGÅNGAR Ingångsspänning 24 VDC + 20% - 15% Ingångsström 5mA Tillslagsnivå (logisk 1) 18V Frånslagsnivå (logisk 0) 4V Svarstid 15ms Statusindikering LCD-Display TEKNISKA DATA FÖR RELÄUTGÅNGAR Max lastspänning 250 VAC - 30 VDC Max lastström 8A (10A för 110 VAC utgångar) Livslängd 100,000 kopplingar vid 8A/240 VAC eller 24VDC 30,000 kopplingar vid 10A/110VAC Min last 50mW (10 ma vid 5 VDC) Svarstid 10ms Statusindikering LCD-Display 4

5 VLS mjukvara Se ditt program växa med VLS Visual Logic Software (VLS) Vad gör SMCs VLS-mjukvara så enkel att använda? SMCs VLS-mjukvara använder en särskild, enkel metod som kallas Funtionsblocksprogrammering. Funktionsblocken är små förprogrammerade byggblock av mjukvara som behandlar indata och kontrollerar utdata med ON/OFF- funktioner enligt dina önskemål. Förprogrammerade ikoner (indata, utdata, funktionsblock och logiska block) kan placeras på skärmen och kopplas upp med några klick på musknappen, med ett helt program som resultat. Placeringen av In-/Utgångar sker på givna platser i ett s.k. Function Block Diagram (FBD) medans funktionsblocken kan användas överallt på panelen.tidfunktioner, paus/gångtid, räknare, kalenderklocka och drifttidmätare kan enkelt implementeras genom att klicka på funktionsblocken där data skrivs in. Programmets alla delar visas på skärmen med sammankopplande linjer. Möjligheten att se sambanden mellan de olika delarna i ditt system gör både programmering och problemsökning lätt att begripa. Eftersom blocken har förbestämda funktioner kan man utan speciella förkunskaper snabbt förstå funktionen av varje del i programmet. Du kan lägga till kommentarer till funktionsblocken med hjälp av VLSs mjukvara eller importera egen utvald text. När du är färdig låter VLSmjukvaran dig simulera programmet i drift utan att styrenheten är uppkopplad. Skapa ditt eget program enligt beskrivningen ovan och starta sedan simuleringsfunktionen från programmenyn. Klicka på ingångar och välj ON eller OFF. Ledningarna på FBD-panelen tänds när kanalen aktiveras, tidvärden visas på skärmen och ON/OFF-status indikeras för utgångarna. Hela felsökningen kan göras från din dator! VLS-programmet erbjuder ett kraftfullt och användarvänligt programmeringsredskap, från planeringsstart till den färdiga installationen. 5

6 Egenskaper En mängd valmöjligheter för sofistikerad programmering Funktioner för realtidsklocka PneuAlpha har upp till 160 ON/OFF funktioner för realtidsklockan. Utgång till kan programmeras för att starta ett visst datum, dagligen, vecko- eller månadsvis. Dagkalendern har prioritet över klockans veckofunktioner så att du kan programmera speciella order utan att behöva omprogrammera vecko-repeteringar. Programmering på frontpanelen Du kan styra PneuAlpha snabbt och enkelt genom att endast trycka på en knapp. PneuAlpha tillåter dig att programmera, redigera, hämta och mata in data genom att endast använda tangenterna på frontpanelen - inga verktyg eller kablar krävs! Detta gör PneuAlpha lämplig att använda där det inte finns datorer, för underhållsarbete på verkstadsgolvet eller för att ändra temperaturen i din process Byte EEPROM Minne PneuAlpha är försett med tillräckligt minne för de mest avancerade tillämpningarna. Upp till 64 funktionsblock eller 1500 byte minne kan sparas i PneuAlpha. Extra EEPROM-moduler kan användas för att lagra samt enkelt alternera mellan program. Speciella egenskaper Analog ingång : Mata in dina 0 10 volts analoga data i upp till 8 ingångar. Matning: PneuAlpha kan strömförsörjas med VAC eller 24VDC för användning över hela världen. Reläutgångar för stora laster: Med PneuAlphas extra kraftiga reläutgångar kan ström på upp till 10 A anslutas. Transistorutgång : Snabb switchning, utgångar med lång livslängd. 100 h minnes-backup : PneuAlpha kan behålla sitt minne upp till 100 timmar vid ett strömavbrott.varken program eller information går förlorad bara för att strömmen stängs av. Lösenordsskydd: Endast personal med access kan uppdatera PneuAlphas program med hjälp av lösenordet. PNP/NPN ingångar: PneuAlpha kan koppla PNP/NPN ingångar. LCD-Display: Hämta data genom att trycka på en knapp eller visa meddelanden automatiskt på PneuAlphas frontpanel som har LCD-Display. PneuAlpha visar upp till 10 tecken på var och en av de fyra raderna direkt på frontpanelen. Fältbuss-möjlighet: PneuAlpha-enheter som fältbusslavar är nu möjligt med hjälp av AS-I kontaktstycket som enkelt kan anslutas till styrenheten. 6

7 Programmering av funktionsblock: kraftfullt men ändå enkelt... Funktioner Funktionsblockens möjligheter Boolean Logic (And, Or, Not, Nand, Xor, Nor) - Sätt dina utgångar för ON eller OFF genom en logisk kombination av ingångssignaler. Set / Reset - Trigga utgångarna ON och OFF från dina ingångsdata. Prioritera antingen Set- eller Resetfunktionen beroende på dina programmeringsbehov One Shot - Sänd en puls med inställbar pulslängd.tidsfördröjningar med reset-funktion ger maximal flexibilitet. Delay - Fördröj utgångspulsen från start eller stopp (eller både och) med fördröjningsfunktionen. Behåll t.ex. ljuset tänt eller porten öppen under en inställd tid efter att ha stängt av strömbrytaren. Pulse - Omvandlar och sänder pulsslag beroende på ETTA/NOLLA, eller både och. Alternate - Växla utgångsstatus mellan ON och OFF från samma ingång. Real Time Clock (RTC) - Upp till 160 tid-/datumkombinationer möjliga. Sätt funktion för utgångarna dagligen, veckovis, månadsvis eller vid specifikt datum. Flicker - Skapa en Paus/gångtid funktion. Låt signalen ljuda under 10 sek. och varningslampan blinka under 60 sek. Counter - Håller räkning på antal utförda operationer, som information eller för att styra utgångarna. Compare - Jämför data, utgången tid, räknare, analoga värden, logiska villkor som >,<, =, >=, < =, eller icke lika med funktion, som sedan påverkar utgångsstatus. ON/OFF kan väljas vid uppfyllt villkor. Zon Compare - Likvärdig med Compare funktionen med skillnaden att utgången aktiveras inom ett analogt eller digitalt angivet område. Offset Gain - Möjliggör konvertering av offset och gain (startpunkt och skalområde) för ett analogt värde samt undre och övre gränsvärden. Schmitt Trigger - Aktiverar utgångarna ON och OFF baserat på ett mätområde. Slår t.ex. på ugnen när temperaturen sjunkit till 110 C och av när temperaturen når 125 C. Display - Presenterar analog och digital data, räknarvärden, funktionsblocksvärden eller meddelanden på din LCD-display. Denna aktiveras med en ingångssignal. 7

8 Intelligenta ventil-öar Anslutning till intellige PneuAlpha kan enkelt integreras till befintliga ventilramper och därmed skapa en intelligent ventil-ö. Den nya kontaktenheten är för-konfigurerad för direkt installation och programmering. Kontaktenheten är jackbar, vilket gör att felkopplingar kan undvikas och att enheter snabbt kan bytas vid behov. Förutom styrning av ventiler så kan PneuAlpha övervaka t.ex. antal ventilcykler eller trycknivå. Det är den typen av funktionalitet och enkelhet som gör PneuAlpha till en styrenhet som möter kraven på de mest avancerade applikationerna och som kan programmeras på ett mycket enkelt sätt. Bevisad effektivitet, reducerade kostnader och minimalt installations- och underhållsarbete. PneuAlpha ger fördelen av minskade underhållskostnader tack vare dess höga flexibilitet men också tack vare möjligheten att bättre kunna planera för underhållet. Detta leder i sin tur till ökad produktionseffektivitet. Reducering av stilleståndstiden leder till ökad lönsamhet samtidigt som det spar på resurser i företaget. 8

9 Intelligenta ventil-öar nta ventil-öar Välj applikation - eller skapa din egen! Flexibel övervakningskontroll Du kan själv programmera modulen och därmed behålla kontrollen över driften och göra framtida uppdateringar och förändringar på egen hand. Reducerad ledningsdragning Modulen levereras med färdigt kablage (IDC) vilket spar tid och reducerar kostnader. Förmonterad och kontrollerad Möjligheten att simulera programmet innan det laddas ner till PneuAlphan gör att styrprogrammet fungerar direkt. Förbättrad driftsäkerhet Färdigt kablage (IDC) reducerar risken för installationsfel. Programmerbara logik-funktioner Möjligheten att förhindra påverkan av programmet under drift minimerar risken för stillestånd avsevärt. Två-vägskommunikation Information från programvaran i PCn kan både hämtas från och lämnas till PneuAlphan, vilket spar tid och resurser. Planerade underhåll av komponenter Ventilernas livslängd och service-avbrott kan programmeras in som ett underhållssystem som arbetar parallellt med styrsekvensen. Tryckövervakning Kontinuerligt övervaka lufttryck för att förhindra otillräcklig utmatning av luften. Batch räknare Fastställer kontinuerlig räkning av antal i batcher för produktionssatser och total, daglig produktion. En mycket effektiv kontrollräkning reducerar kostnaderna betydligt. 9

10 Intelligenta ventil-öar Intelligenta ventil-öar som kan anslutas till AS-I fältbuss PneuAlphas intelligenta ventil-öar kan anslutas till ett AS-I fältbussnätverk. Denna AS-I fältbuss-anslutning ger användaren förenklade installationer, flera funktioner och minskade helhetskostnader. AS-I är ett s.k. öppet protokoll där det finns ett flertal produkter av olika fabrikat som kan anslutas till nätverket. Kommunikationen sker på en speciell gul 2-tråds kabel som är utformad så att alla enheter ansluts med hjälp av vassa piggar som tränger igenom isoleringen och därmed kontakterar. I nätverket måste det finnas en Master som styr övriga enheter (slavar).varje slav har en eller flera unika adresser som adresseras mycket enkelt via en hand-terminal eller över AS-I nätverket via Mastern. AS-I är en av de mest lättanvända och kostnadseffektiva fältbussar som finns på marknaden. Styrning och övervakning kan förbättras ytterligare genom kommunikation mellan den intelligenta ventil-ön och övriga noder i AS-I nätverket. PneuAlpha fungerar som problemlösare inom tre huvudsakliga områden: för att öka kontrollnivån för att minska manuella arbetsmoment för att reducera användarkostnader Dessa mål uppnås genom enkelhet och mångsidighet, egenskaper som inte kan illustreras bättre än med den intelligenta ventil-ön. Allt som krävs för att maximalt utnyttja fördelarna med AS-I fältbussnätverk är att byta ut topphöljet på din PnueAlpha mot AS-I inkopplingsdelen. Detta är mycket enkelt och mycket lite expertkunskap krävs. Full tillgång till denna 2-tråds fältbuss är inte svårare än att anslutna kablar till två terminaler och klämma på anslutningsdelen till den gula AS-I datakabeln. 10

11 Applikationer Passar i de flesta applikationer... Förpackningsindustri Elektronikmontering Automation Livsmedelsindustri Jordbruksindustri Fordonsindustri Elektronikmontering - Pick and Place system Livsmedelsindustri - system för fyllning, vägning och tappning Automation - automatisering för tillverkningsindustri Förpackningsindustri- kontroll vid slutstation i förpackningssystem Testmöjligheter - test-och mätutrustning Fastighetsautomation - belysning, rörelsekontroll Jordbruksindustri- lantbruk, växthus, temperatur, bevattning, utfodringskontroll Hobby - modellbygge, trädgårdsskötsel, snickeri Utbildning - utbildningsmaterial i skolor Fordonsindustri - monterings-linor i fabriker 11
