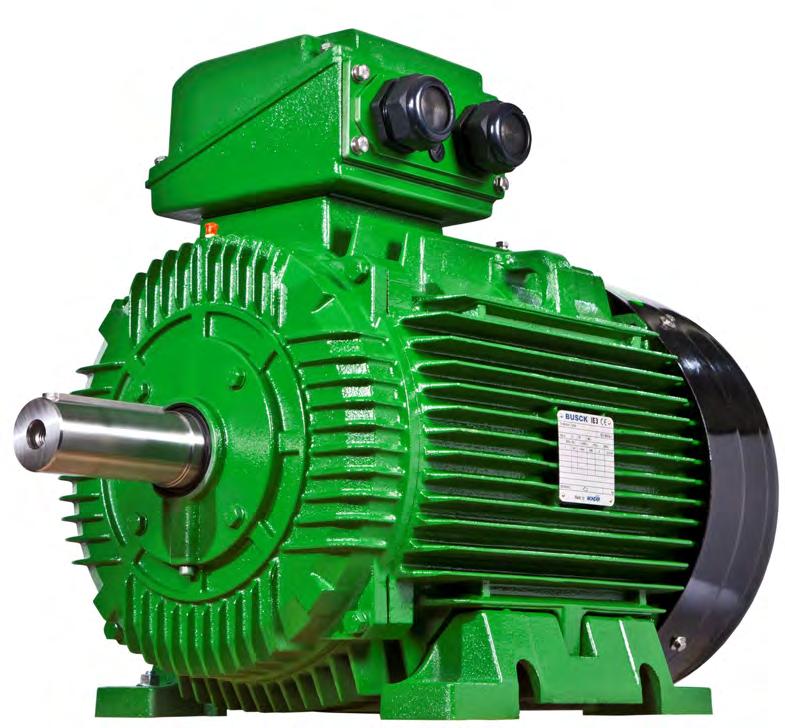

1 BUSCK Produktkatalog 2014

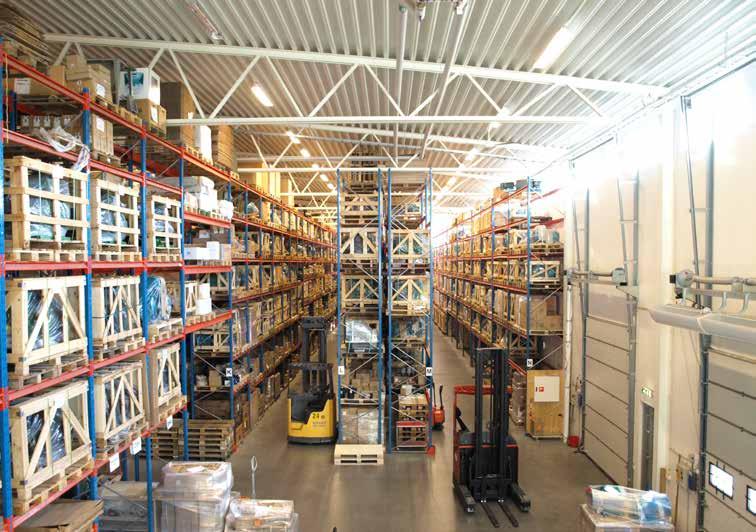

2 Om Busck Busck & Co AB är ett familjeföretag i tredje generationen. Bolaget startades 1923 och sålde fram till andra världskriget bilbatterier. I och med privatbilismens kraftiga nedgång under kriget ändrades inriktningen så småningom mot elmotorer som kommit att bli Buscks huvudprodukt sedan 1950-talet. Från och med början på 1960-talet har även den schweiziska lyx och handikapptoaletten Closomat ingått i sortimentet. Under 1980-talet utökades produktprogrammet med generatorer från Mecc alte och sedan dröjer det fram till 2006 innan några större förändringar sker i Busck. Då börjar vi lagerhålla och sälja snäckväxlar, flyttar till nya ändamålsenliga lokaler samt börjar 2007 även med kuggväxlar från Rexnord-Stephan, idag Premium-Stephan. Under 2008 utökar vi produktsortimentet ytterligare genom att börja lagerhålla frekvensstyrningar samt motorslädar och spännlinjaler och under 2009 börjar vi med Busck kuggväxlar. Här är vi idag, med ett starkt produktprogram innehållande Brook Crompton och Busck elmotorer, Sacemi kylmedelspumpar, Mecc alte generatorer, Allen- Bradley och Lenze frekvensstyrningar, Busck kugg- och snäckväxlar samt kuggväxlar från Premium-Stephan. Större delen av våra produkter lagerhåller vi i Kållered strax söder om Göteborg. Vi är 21 personer i Sverige, fyra i hälftenägda Busck AS i Norge och två i helägda Busck & Co ApS i Danmark. Denna katalog innehåller merparten av vårt produktprogram. Vill ni veta om produkterna finns på lager är det bara att gå in på vår hemsida där ni finner vårt lager i realtid. På hemsidan finner ni även kontaktinformation, fraktpriser, orderhistorik, direktlänkar för godssökning (klicka på fraktsedelsnumret så kommer informationen direkt om var godset befinner sig), produktinformation, köpvillkor mm.

3 Innehåll KÖPVILLKOR 2 KORT OM ELMOTORER 3 3-FASMOTORER 13 Busck IE2 13 Busck för korttidsdrift 19 Busck separata kylfläktar 19 Busck 2-hastighetsmotorer 20 Busck IE3 24 Busck IE3 500 volt 28 Busck Bromsmotor 32 Busck virkestork (IE3) 35 Brook Crompton aluminium IE2 & IE3 37 Brook Crompton gjutjärn IE3 45 Brook Crompton IE4 49 W gjutjärn virkestork 50 Motorer med pulsgivare 54 SEPARATA KYLFLÄKTAR 55 1-FASMOTORER 56 Lågt startmoment 56 Högt startmoment 56 SÅGMOTORER 59 MOTORER FÖR EXPLOSIONSFARLIG MILJÖ 60 Brook Crompton EEx e 62 Brook Crompton EEx de 65 Elprom EEx de 71 Felten & Guilleaume EEx de 75 LIKSTRÖMSMOTORER 80 3-FAS OCH 1-FAS GENERATORER 85 FREKVENSOMRIKTARE 105 MJUKSTART TYP SMC KAPSLAD FREKVENSOMRIKTARE 109 MOTORSKYDDSBRYTARE 111 SPÄNNLINJALER 112 MOTORSLÄDAR 113 KYLVÄTSKEPUMPAR 114 SMÅ VÄXELMOTORER 116 BUSCK SNÄCKVÄXLAR 118 BUSCK VINKELKUGGVÄXEL 159 BUSCK RAK KUGGVÄXEL 169 PREMIUM STEPHAN KUGGVÄXLAR 190

4 KÖPVILLKOR Leveransbestämmelser För leverans gäller Allmänna Leveransbestämmelser NL09. Priser Angivna priser gäller fritt Göteborg. Priserna inkluderar emballage men ej mervärdeskatt. Kopparpristillägg tillkommer EJ. Lastpallar Alla lastpallar och pallkragar debiteras och återtages ej. Returer Inga kostnader för returfrakter accepteras utan att detta först avtalats. Vid retur ska returblankett fyllas i och bifogas godset. Rätt till ändring av konstruktion, tekniska data, mått och priser utan föregående meddelande förbehålles. BUSCK VERKSTAD Nedan följer några av de arbeten vi utför i vår verkstad: Montering av stilleståndsvärmare. Montering av termistorer/termokontakter Invändig tropikisolering Tätning av motor till IP65, 56 eller 65. Montage av speciallager Montage av broms Montage av pulsgivare Montage av integrerad frekvensstyrning på motor 2

5 KORT OM ELMOTORER BYGGFORMER OCH MONTERINGSSÄTT Fotmotor B3 V5 V6 IM 1001 IM 1011 IM 1031 Enligt norm IEC 34-7 kan en motors byggform anges på två olika sätt. I tabellen intill visas de vanligast förekommande byggformerna. Flänsmotor, stor fläns med frigående fästhål B5 V1 V3 IM 3001 IM 3011 IM 3031 Flänsmotor, liten fläns med gängade fästhål B14 V18 V19 IM 3601 IM 3611 IM 3631 Fot- och flänsmotor, stor fläns med frigående fästhål B3/B5 V1/V5 V3/V6 IM 2001 IM 2011 IM 2031 Fot- och flänsmotor, liten fläns med gängade fästhål B3/B14 V5/V18 V6/V19 IM 2101 IM 2111 IM

6 KAPSLINGSKLASSER Kapslingsklasser för elektrisk materiel enligt svensk Standard SS IEC 600 består av kännetecknande bokstäverna IP åtföljda av två siffror. Den första siffran anger den grad av skydd som åstadkommes av kapsling med avseende på person och på material. Den andra siffran anger den grad av skydd som åstadkommes av kapsling med avseende på skadlig effekt av inträngande vatten. Första siffran (skydd mot fasta föremål) Första siffran Grad av skydd Kort beskrivning Definition 0 Inget skydd Inget speciellt skydd 1 Skydd mot fasta föremål > 50 mm Kroppsdel, såsom en hand (men inget skydd mot avsiktligt inträngande). Fasta föremål överstigande 50 mm i diameter. 2 Skydd mot fasta föremål > 12 mm Fingrar eller liknande, ej överstigande 80 mm i längd. Fasta föremål överstigande 12 mm i diameter. 3 Skydd mot fasta föremål > 2,5 mm 4 Skydd mot fasta föremål > 1,0 mm Verktyg, trådar etc. med en diameter eller tjocklek större än 2,5 mm i diameter. Fasta föremål överstigande 2,5 mm i diameter. Trådar eller remsor med en tjocklek större än 1,0 mm. Fasta föremål överstigande 1,0 mm i diameter. 5 Skydd mot damm Inträngning av damm är inte helt förhindrad, men damm kan ej intränga i sådan mängd att materielens normala drift äventyras. 6 Dammtät Inget inträngande damm Andra siffran (skydd mot inträngande vatten) Andra siffran Grad av skydd Kort beskrivning Definition 0 Inget skydd Inget speciellt skydd 1 Skydd mot droppande vatten 2 Skydd mot droppande vatten vid en lutning av högst 15 o 3 Skydd mot strilande vatten 4 Skydd mot överstrilning med vatten Droppande vatten (vertikalt fallande droppar) får icke ha skadlig inverkan. Vertikalt droppande vatten får icke ha skadlig inverkan då kapslingen lutar högst 15 o från sitt normala läge Strilande vatten med en vinkel av högst 60 o från lodlinjen får icke ha skadlig inverkan. Vatten som strilas mot kapslingen från en godtycklig riktning får icke ha skadlig inverkan. 5 Skydd mot vattenstrålar Vatten som spolas genom ett munstycke i godtycklig riktning mot kapslingen får icke ha skadlig inverkan. 6 Skydd mot tung sjö Vatten från tung sjö eller vatten som spolas i kraftiga strålar får ej intränga i kapslingen i skadlig mängd. 7 Skydd mot inverkan av kortvarig nedsänkning i vatten 8 Skydd mot inverkan av långvarig nedsänkning i vatten Inträngande av vatten i skadlig mängd får icke vara möjlig då kapslingen nedsänks i vatten vid visst tryck och under viss tid. Materielen är lämpad för långvarig nedsänkning i vatten under villkor som ska anges av tillverkaren. Exempel på beteckning: IP 54 innebär skydd mot damm och skydd mot överstrilning med vatten. 4

7 ISOLATIONSKLASS Motorer tillverkas med olika kvalitet på isolationsmaterialet. Isolationsmaterialen har indelats i olika klasser som anges med en bokstav t ex B eller F. Isolationsklassen anger den övre temperaturgräns som isolationsmaterialet tål. Omgivningstemperatur, tillåten temperaturstegring och en bestämd temperaturreserv är faktorer som bestämmer hur mycket en motor kan belastas. Märkeffekten för en motor är normalt angiven för en omgivningstemperatur på 40 C. Om omgivningstemperaturen är högre måste den uttagna effekten reduceras. Isolationsklass A E B F H Omgivningstemperatur o C Tillåten temperaturstegring o C Temperaturreserv o C Sluttemperatur o C SPÄNNINGAR Trefasmotorer för en hastighet kan normalt kopplas om för två spänningar. Den lägsta spänningen används då motorn är kopplad i och den högsta spänningen då motorn är kopplad i Υ. Spänningen vid Υ = 3 x spänningen vid. MOTORER FÖR 60 Hz Motorer lindade för 50 Hz kan även användas till 60 Hz. Märkdata kan då räknas om enligt nedanstående tabell: Standard % av värdena vid 50 Hz - spänning Spänning Märk- Märk- Start- Märkvrid- Start- Varvtal vid 50 Hz vid 60 Hz uteffekt ström ström moment moment V V V V V V V 500 V V STARTMETODER DIREKTSTART Direktstart ger högt startmoment och hög startström. Y/D-START Startmoment och startström minskas till ca 1/3 av värdena vid direktstart. Innan D-läget inkopplas skall motorn ha uppnått ungefär märkvarvtal. För att kunna Y/D-starta en motor som körs på 400 V måste den vara lindad för 400 V delta (690 V Y) 5

8 GENERELL STRÖM- OCH MOMENTKURVA Ström Moment Strömkurva Momentkurva I st M k M st M s M n I n Varvtal I n = märkström I st = startström M n = märkvridmoment M st = startmoment M k = kippmoment M s = sadelmoment Startmoment och startström anges i tabellerna i förhållande till märkmoment och märkström, M st /M n respektive I st /I n. = Vridmoment vid märklast. = Ström vid märklast. Effekt Tillförd aktiv effekt: P1 = 3 U I cosϕ (W) Avgiven effekt: P2 = 3 U I cosϕ η (W) P2 Verkningsgrad: η = P1 U = spänning (V) I = ström (A) cosϕ = effektfaktor η (eta) = verkningsgrad Märkvridmoment En motors märkvridmoment kan beräknas med följande formel: Pn Mn = 9550 n M n = märkvridmoment i Nm P n = märkeffekt i kw n = märkvarvtal i r/m 6

9 SÄKRINGAR OCH MOTORSKYDD Säkringar utgör inget skydd för en motor utan är bara ett skydd mot kortslutning i strömkretsen. MOTORSKYDDSBRYTARE Otillåten höjning av motortemperaturen på grund av överbelastning eller bortfall av en fas förhindras av en motorskyddsbrytare. Den ström som det termiska överlastskyddet skall ställas in på finns angiven på motorns märkskylt. I många fall är en vanlig motorskyddsbrytare inte något tillräckligt skydd. Detta gäller särskilt svårare driftsförhållanden, t. ex. start av utrustning med högt tröghetsmoment, bromsmotorer med över 100 stopp per timma och driftförhållande med stora skillnader i kyltemperaturen. I dessa fall kan termokontakter (klixon) eller termistorer i lindningarna användas. TERMOKONTAKTER Termokontakter (klixon) är monterade i lindningarna. När en bestämd temperatur uppnås bryter termokontakterna en elektrisk krets, t ex matningsspänningen till en kontaktor som slår ifrån motorn. Den brytande kontakten är en temperaturkänslig bimetallfjäder. TERMISTORER Skyddsenheten består av termistorerna som är monterade i lindningarna och ett utlösningsrelä. Termistorerna är temperaturkänsliga resistorer som vid en viss temperatur ändrar resistansen kraftigt. Detta känns av utlösningsrelät som i sin tur t ex bryter matningsspänningen till huvudkontaktorn. STILLESTÅNDSVÄRMARE Motorer som utsätts för kraftiga temperaturväxlingar eller extrema klimatförhållanden kan skadas av kondens och fukt i lindningen. I motorer med stilleståndsvärmare värms lindningen då motorn är avstängd till några grader över omgivningstemperaturen, vilket förhindrar fuktinträngning i motorn. Stilleståndsvärmaren måste stängas av då motorn är i drift. Mindre motorer kan även värmas genom att lägga en lågspänning över motorlindningen. Spänningen skall vara 5-10 % av märkspänningen över två faser. DRIFTSARTER S1 Kontinuerlig drift. S2 Korttidsdrift, då motorn under fastställd belastningstid uppnår tillåten temperaturstegring. Därpå följande driftspaus skall vara så lång att motorn åter antar omgivningstemperatur. S3 Intermittent drift med driftspauser, d.v.s. belastningstid och driftspaus är så korta, att fortfarighetstillståndet ej uppnås under en arbetsperiod. S4 Arbetsperioder med jämnt växlande starter, belastningar och driftspauser. S5 Arbetsperioder med jämnt växlande starter, belastningar, bromsningar eller reverseringar och driftspauser. S6 Kontinuerlig drift med periodisk belastningstid, d.v.s. belastningstid och tomgångstid är så korta, att fortfarighetstillståndet ej uppnås under en arbetsperiod. S7 Arbetsperioder med jämnt växlande starter, belastningar och bromsningar eller reverseringar utan driftspauser. S8 Kontinuerlig drift med periodiska varvtals och laständringar samt bromsning. S9 Drift med icke periodiska varvtals och laständringar samt bromsning. ROTATIONSRIKTNING Standard rotationsriktning är medurs sett från drivsidan. Standard rotationsriktning fås om nätets fasföljd, L1, L2 och L3, ansluts till motorns kopplingsplint U, V, och W. Önskas motsatt rotationsriktning växlas två av tre inkommande faser. 7

10 UTTAGSMÄRKNING Motorernas uttagsmärkning är utförd enligt svensk och internationell standard. Statoruttagen märks U, V, W. Enhastighetsmotor Y-koppling D-koppling W2 U2 V2 W2 U2 V2 U1 V1 W U1 V1 W Tvåhastighetsmotor med Hög hastighet Låg hastighet två skilda lindningar 1U 1V 1W 1U 1V 1W 2U 2V 2W U 2V 2W Tvåhastighetsmotor med Hög hastighet Låg hastighet en omkopplingsbar lindning (Dahlander och P:A:M) 1U 1V 1W 1U 1V 1W 2U 2V 2W U 2V 2W FASDRIFT AV 3-FASMOTORER Trefasmotorer på upp till ca 0,75 kw kan drivas med enfas spänningsmatning genom att två faser matas med fas och nolla samtidigt som en kondensator ansluts mellan den tredje fasen och en av enfasanslutningarna. Rotationsriktningen ändras genom att kondensatorn ansluts till den andra enfasanslutningen. Motorn måste först kopplas för 230V (D). Enfaseffekten blir ca 75% av trefaseffekten och startmomentet blir ca 30% av märkmomentet vid trefasdrift. Som tumregel vid beräkning av kondensatorns storlek gäller 80µF per kw. 8

11 RIKTVÄRDEN FÖR STRÖMMAR OCH SÄKRINGAR FÖR TREFASMOTORER Riktvärden för motormärkströmmar och minsta möjliga säkringar (tröga) för 3-fasmotorer vid 1500 min -1. Säkringarna gäller för den angivna motormärkströmmen och vid: Direktstart: Startström max 6 x motorns märkström. Starttid max 5 sek. Y/D-start: Startström max 2 x motorns märkström. Starttid max 15 sek. Motorer med högre märkström, högre startström och/eller längre starttid fordrar större säkringar. Det tillåtna maxvärdet bestäms av överströmsreläet 230V 400V 500V Effekt Cos η Ström Säkring Ström Säkring Ström Säkring direktstart Y/D-start direktstart Y/D-start direktstart Y/D-start kw ϕ % A A A A A A A A A Vid Y/D-start är överströmsreläet normalt kopplat i serie med motorlindningarna och ställs in på 0,58 x motormärkströmmen (= motormärkströmmen/ 3) 9

12 ELMASKINERS KYLMETODER Elmaskiners kylmetoder anges enligt standard EN enligt nedanstående exempel som är beteckningen för kylmetoden hos en helkapslad fläktkyld elmotor med kylfläkten på motoraxeln (standardmotor). Den fullständiga beteckningen kan förenklas genom att när kylmediet är luft kan beteckningen för detta utelämnas (samt om sista siffran är 7 kan även denna utelämnas). En komplett beskrivning av beteckningen och dess fullständiga betydelse är allt för omfattande för att tas med här utan vi nöjer oss med de för elmotorer och generatorer vanligast förekommande kylmetoderna. Notera att standarden ändrades Det innebar bland annat att den förenklade beteckningen för en standardmotor ändrades från IC41 till IC411. Fullständig beteckning... IC 4 A 1 A 1 Förenklad beteckning... IC KODBOKSTÄVER International Cooling KYLKRETSARNAS ARANGEMANG 4 för mantelkylning, 0 för fri cirkulation genom maskinen PRIMÄRT KÖLDMEDIUM, A för luft, W för vatten METOD FÖR TRANSPORT AV PRIMÄRT KÖLDMEDIUM 0 för konvektion, 1 för egenventilation, 6 för separat kylfläkt SEKUNDÄRT KÖLDMEDIUM (om det förekommer) A för luft, W för vatten METOD FÖR TRANSPORT AV SEKUNDÄRT KÖLDMEDIUM 0 för konvektion, 1 för egenventilation, 6 för separat kylfläkt EXEMPEL PÅ FÖRENKLADE BETECKNINGAR IC01, öppet ventilerad maskin med egenventilation. IC06, öppet ventilerad maskin med separat kylfläkt. IC410, mantelkyld maskin, ingen yttre kylfläkt. Däremot cirkuleras luften inuti motorn (den primära kylkretsen) av en fläkt på rotoraxeln, ofta integrerad i rotorn. IC411, mantelkyld maskin med kylfläkt både invändigt, ofta integrerad i rotorn, för den primära kylkretsen och utvändigt för den sekundära kylkretsen. Detta är den vanligaste kylmetoden för en helkapslad elmotor och gäller nästan för alla motorer i denna katalog. IC416, mantelkyld maskin med separat kylfläkt. IC418, mantelkyld maskin placerad i en luftström, t.ex. fläktkanal. 10

13 Toleranser Axeldiameter Axelkast Tolerans Diameter mm Tolerans Gränser Diameter mm N Standard R Reducerad j6 j6 k6 m6 m Kastet mätes mitt på axeln Fläns B5 Fläns B14 Styrkant mm (N) Tolerans Gränser Styrkant mm (N) Tolerans Gränser 130 & & & j6 j6 h6 h6 h6 h j & 110 j & 180 j Tillåten avvikelse på axelhöjd Motorstorlek Tillåten avvikelse (mått h) -0.5mm -1.0 mm 11

14 Verkningsgradsklasser Sedan finns inom EU lagkrav på lägsta tillåtna verkningsgrad för de flesta elmotorer som tillverkas inom eller importeras till EU. Undantaget är bland annat motorer för explosionsfarliga omgivningar och motorer som är integrerade i en maskin så att man inte kan mäta elmotorns verkningsgrad separat. 2, 4 och 6-poliga motorer från 0,75 till 375 kw med märkvärden för kontinuerlig drift omfattas. Istället för de tidigare beteckningarna EFF1, EFF2 och EFF3 har verkningsgradsklasserna fått beteckningarna IE1, IE2, IE3 och eventuellt även IE4 i framtiden. Högre siffra anger högre verkningsgrad. Verkningsgradsklass och verkningsgrad skall anges på motorns märkskylt. Värdena är baserade på normen IEC IE1, ungefärligen motsvarande EFF2 IE2, ungefärligen motsvarande EFF1 och identisk med NEMA Energy Efficiency / EPACT. IE3, ytterligare % lägre förluster än IE2 och identisk med NEMA Premium Efficiency. IE4, Ytterligare 10 % lägre förluster än IE3. Verkningsgraden skall mätas enligt norm IEC vilket i princip innebär att verkliga värden skall anges medan verkningsgrad enligt den gamla normen IEC fick beräknas genom uppskattning av förlusterna vilket kunnat utnyttjas för att förbättra verkningsgradssiffrorna. Datum för införande enligt nedan , kw minimum IE ,5-375 kw minimum IE3 alternativt IE2 och varvtalsstyrning , kw minimum IE3 alternativt IE2 och varvtalsstyrning Minimum verkningsgrad % 2 poler 4 poler 6 poler kw EFF1 IE2 IE3 EFF1 IE2 IE3 IE2 IE3 0,75 77,4 80,7 79,6 82,5 75,9 78,9 1,1 82,8 79,6 82,7 83,8 81,4 84,1 78,1 81,0 1,5 84,1 81,3 84,2 85,0 82,8 85,3 79,8 82,5 2,2 85,6 83,2 85,9 86,4 84,3 86,7 81,8 84,3 3,0 86,7 84,6 87,1 87,4 85,5 87,7 83,3 85,6 4,0 87,6 85,8 88,1 88,3 86,6 88,6 84,6 86,8 5,5 88,6 87,0 89,2 89,2 87,7 89,6 86,0 88,0 7,5 89,5 88,1 90,1 90,1 88,7 90,4 87,2 89, ,5 89,4 91,2 91,0 89,8 91,4 88,7 90, ,3 90,3 91,9 91,8 90,6 92,1 89,7 91,2 18,5 91,8 90,9 92,4 92,2 91,2 92,6 90,4 91, ,2 91,3 92,7 92,6 91,6 93,0 90,9 92, ,9 92,0 93,3 93,2 92,3 93,6 91,7 92, ,3 92,5 93,7 93,6 92,7 93,9 92,2 93, ,7 92,9 94,0 93,9 93,1 94,2 92,7 93, ,0 93,2 94,3 94,2 93,5 94,6 93,1 94, ,6 93,8 94,7 94,7 94,0 95,0 93,7 94, ,0 94,1 95,0 95,0 94,2 95,2 94,0 94, ,3 95,2 94,5 95,4 94,3 95, , ,7 95,6 94,6 95, ,8 95,6 94,9 95,8 94,8 95, ,0 95,8 95,1 96,0 95,0 95,8 Effektnedsättning Effekter är normalt angivna för en maximal omgivningstemperatur på 40 C och höjd på högst 1000 m över havet. Om detta överstigs gäller nedanstående tabeller. Hög omgivningstemperatur Höjd över havet Omgivningstemp. 45 C 50 C 55 C 60 C Höjd 2000m 3000m 4000m Klass B temp. gräns 96% 93% 87% 83% Klass B temp. gräns 94% 85% 75 % Klass F temp. gräns 100% 100% 100% 95% Klass F temp. gräns 100% 100% 100% 12

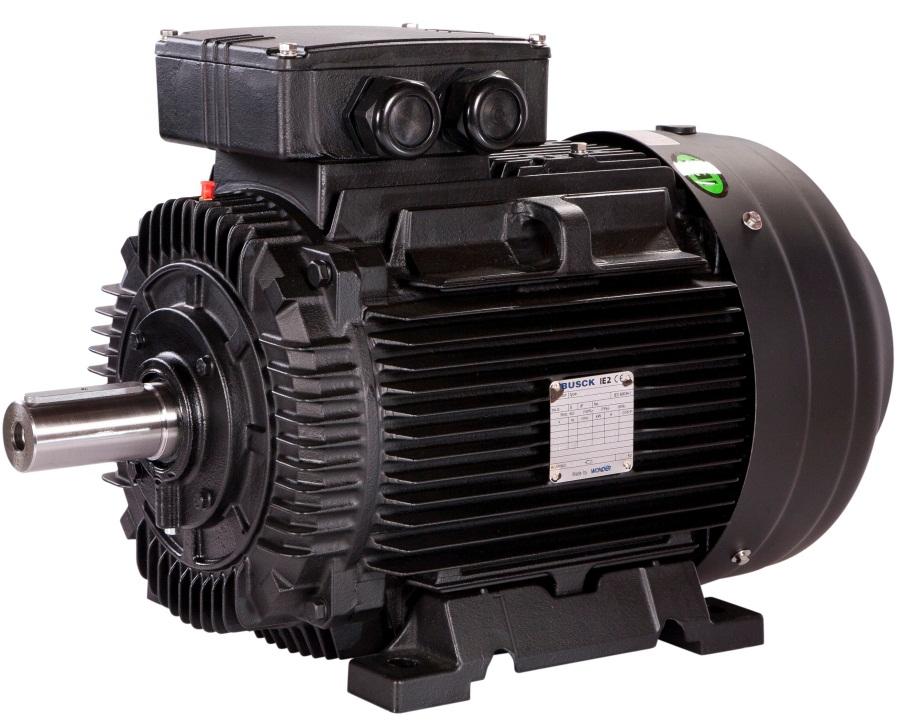

15 BUSCK IE2 TREFASMOTORER TYP ME & WE 3-FASMOTORER Busck IE2 ALLMÄNT BUSCK elmotor typ ME & WE är en robust och flexibel motor med höga prestanda tillverkad för att tåla den skandinaviska industrins hårda krav på driftsäkerhet och kvalitet. Motorerna uppfyller den nya verkningsgradsklassen IE2 enligt IEC Motorerna är gjorda för normala driftförhållanden och uppfyller internationella standarderna IEC 60034, AS1359, BS5000 samt direktiven för CE märkning. Ljudnivån är låg. SKYDDSFORM Motorerna är helkapslade, fläktkylda, med skyddsform IP 55. ISOLERING Motorerna är utförda enligt isolationsklass F men utnyttjas endast till den temperaturgräns som gäller för klass B. Denna temperaturreserv ger motorerna ökad livslängd och hög driftsäkerhet. SPÄNNING Standard 3-fas motorerna är gjorda för 230/400 V ± 10%, 50 Hz t.o.m. 3 kw och 400/690 V ± 10%, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på beställning. Motorerna kan användas för 60 Hz, som även är stämplat på skylten. SMÖRJNING OCH LAGER Storlek har täta lager vilket gör att de kan betraktas som livstidssmorda. Storlek är försedda med fettnipplar för eftersmörjning. Som standard används lager från SKF med fett Mobile Polyrex EM på alla gjutjärnsmotorer (typ WE). MEKANISKT UTFÖRANDE Motorer typ ME är tillverkade i aluminium med kopplingsdosan på toppen. Fötterna kan flyttas så att kopplingsdosan kommer på sidan. Typ WE är tillverkade i gjutjärn med kopplingsdosan på toppen. WE storlek har avtagbara fötter. Motorerna har dräneringspluggar som enkelt kan tas ur för att förhindra att kondensvatten bildas i motorn. TERMISKA SKYDD Storlek har som standard termistorer i lindningen. Storlek kan fås med termoskydd i lindningarna mot beställning. För termistorer krävs ett utlösningsrelä.busck Trefasmotorer IE2 13

16 Helkapslade kortslutna trefasmotorer BUSCK Verkningsgrad IE2 enligt IEC (0, kw) 2 poler 3000 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos Verkningsgrad M Ist/I Mst/M Ljud J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A ϕ 100/75/50 % Nm db(a) kgm 2 kg fot/fläns MS56A /-/ MS56B /-/ MS63A /-/ MS63B /-/ MS71A /-/ MS71B /-/ ME80A /77.5/ ME80B /79.7/ ME90S /81.2/ ME90L /83.7/ ME100LA /84.4/ ME112M /85.9/ ME132SA /86.4/ ME132SB /88.3/ ME160MA /89.4/ ME160MB /90.7/ ME160L /91.4/ WE160MA /89.7/ WE160MB /90.7/ WE160L /91.2/ WE180M /91.2/ WE200LA /91.7/ WE200LB /92.6/ WE225M /92.7/ WE250M /93.0/ WE280S /93.5/ WE280M /94.1/ WE315S /93.9/ WE315M /94.2/ WE315LA /94.5/ WE315LB /95.3/ WE355M /94.8/ WE355L /95.3/ Kullager och radialtätningar Motorstorlek MS56 MS63 MS71 ME/MS80 ME90 ME100 ME112 ME132 Lager DE Lager NDE Radialtätning DE Radialtätning NDE Z Z 12x22x5 12x22x Z Z 12x24x5 12x24x Z Z 15x25x7 15x25x Z Z 20x34x7 20x34x Z Z 25x37x7 25x37x Z Z 30x44x7 30x44x Z Z 30x44x7 30x44x Z Z 40x58x8 40x58x8 14

17 Helkapslade kortslutna trefasmotorer BUSCK Verkningsgrad IE2 enligt IEC (0, kw) 4 poler 1500 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos Verkningsgrad M Ist/I Mst/M Ljud J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A ϕ 100/75/50 % Nm db(a) kgm 2 kg fot/fläns MS56A /-/ MS56B /-/ MS63A /-/ MS63B /-/ MS71A /-/ MS71B /-/ MS80A /-/ ME80B /80.2/ ME90S /82.2/ ME90L /83.4/ ME100LA /84.4/ ME100LB /86.0/ ME112M /87.2/ ME132S /88.3/ ME132MA /89.4/ ME160M /90.4/ ME160L /90.8/ WE160M /91.4/ WE160L /91.3/ WE180M /91.8/ WE180L /92.5/ WE200L /94.0/ WE225S /93.3/ WE225M /93.7/ WE250M /94.0/ WE280S /94.2/ WE280M /94.2/ WE315S /94.3/ WE315M /94.9/ WE315LA /94.9/ WE315LB /94.9/ WE355M /95.2/ WE355L /95.2/ WY355L WY400M WY400L WY400L Kullager och radialtätningar BUSCK trefasmotor typ ME160 Motorstorlek Lager DE Lager NDE Radialtätning DE Radialtätning NDE ME Z Z 45x65x8 45x65x8 15

18 Helkapslade kortslutna trefasmotorer BUSCK Verkningsgrad IE2 enligt IEC (0, kw) 6 poler 1000 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos Verkningsgrad M Ist/I Mst/M Ljud J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A ϕ 100/75/50 % Nm db(a) kgm 2 kg fot/fläns MS63A /-/ MS63B /-/ MS71A /-/ MS71B /-/ MS80A /-/ MS80B /-/ ME90S /75.9/ ME90L /78.1/ ME100L /79.8/ ME112M /81.8/ ME132S /84.6/ ME132MA /85.7/ ME132MB /86.0/ WE160M /87.4/ WE160L /88.9/ WE180L /89.9/ WE200LA /90.6/ WE200LB /90.9/ WE225M /91.8/ WE250M /92.4/ WE280S /92.7/ WE280M /93.2/ WE315S /93.5/ WE315M /93.7/ WE315LA /94.3/ WE315LB /94.4/ WE355MA /94.6/ WE355MB /94.9/ WE355L /94.9/ Kullager BUSCK trefasmotorer typ WE Motorstorlek Lager DE Lager NDE WE160 WE180-2 WE180-4,6,8 WE200-2 WE200-4,6, Z Z Alla lager C3-tolerans 16

19 Helkapslade kortslutna trefasmotorer BUSCK 8 poler 750 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos η M Ist/I Mst/M Ljud J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A ϕ % Nm db(a) kgm 2 kg fot/fläns MS71A MS71B MS80A MS80B MS90S MS90L MS100LA MS100LB MS112M MS132S MS132M WE160MA WE160MB WE160L WE180L WE200L WE225S WE225M WE250M WE280S WE280M WE315S WE315M WE315LA WE315LB WE355MA WE355MB WE355L Kullager BUSCK trefasmotorer typ WE Motorstorlek WE225-2 WE225-4,6,8 WE250-2 WE250-4,6,8 WE280-2 WE280-4,6,8 WE315-2 WE315-4,6,8 WE355-2 WE355-4,6,8 Alla lager C3-tolerans Lager DE Lager NDE NU NU

20 Helkapslade kortslutna trefasmotorer med förhöjd effekt BUSCK Verkningsgrad IE2 enligt IEC (0, kw) 400 V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos Verkningsgrad M Ist/I Mst/M Längd Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A ϕ 100/75/50 % Nm mm kg fot/fläns 2 poler 3000 rpm MS56C /-/ MS63C /-/ T2A71C * 7.0 T2A80C /82.0/ * 12 T2A90LB /84.8/ * 19 T2A100LB /86.0/ * 25 ME112L ME132L ZWE200LC /93.3/ ** 270 ZWE225M /93.3/ ** 310 ZWE250M /93.8/ ** poler 1500 rpm MS56C /-/ MS63C /-/ MS71C /-/ T2A80C /81.6/ * 12 T2A90LB /84.5/ * 18 T2A100LC /86.8/ T2A112L /88.1/ T2A132L /90.1/ ZWE180L / ** 150 ZWE225M /93.6/ ** 395 ZWE250M /93.9/ ** 465 ZWE280M /94.5/ ** poler 1000 rpm MS71C /-/ T2A80C /75.4/ T2A90LB /79.8/ * T2A100LB /82.0/ * T2A112MB /84.0/ * ME132L * För måttskisser för typ T2A se T3A under Busck IE3. T2A och T3A har samma mått. * För måttskisser för typ ZWE se WE under Busck IE2. ZWE och WE har samma mått. Kullager BUSCK trefasmotorer typ ZWE Motorstorlek ZWE180-4 ZWE200-2 ZWE225-2 ZWE225-4 ZWE250-4 ZWE280-4 Alla lager C3-tolerans Lager DE Lager NDE

21 Helkapslade kortslutna trefasmotorer för korttidsdrift S3-40% / S6-60% BUSCK 4 poler 1500 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos η M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A ϕ % Nm kgm 2 kg fot/fläns MS80B MS80C MS90S MS90L MS100LA MS100LB MS100LC MS112M MS112L MS132S MS132MA Busck för korttidsdrift Busck separata kylfläktar Passar till Busck MS/ME och WE/SWE BUSCK Inner- Totallängd Längd från Varvtal Ljudnivå fästhål diameter Typ rpm db mm mm mm Pris kr G-63B G-71B G-80B G-90B G-100B G-112B G-132B G-160B WEVF WEVF WEVF WEVF WEVF WEVF WEVF G-355B

22 Helkapslade kortslutna trefasmotorer 2 hastigheter Busck avtagande moment - för fläkt och pumpdrift 2/4 poler 3000/1500 r/m Dahlanderlindad Typ Effekt Varv- Pris Kr Ström η cos Ist/I Mst/M Vikt tal B3 B5, B14 B3/B5 400 V B3 MSD kw rpm fot fläns B3/B14 A % ϕ kg fot/fläns 80-2/4B 1,1/0, / ,4/0,8 79/72,5 0,84/0,65 6,4/4,2 3/2, S-2/4 1,5/0, / ,1/0,9 80/75 0,86/0,72 6,2/4,2 2,6/2, L-2/4 2,2/0,6 2850/ ,5/1,5 82/76 0,87/0,76 6,8/4,2 3,1/1, LA-2/4 3,0/0,8 2860/ ,9/1,9 82/77,5 0,90/0,78 6,8/4 2,5/1, M-2/4 4,5/1,3 2900/ ,3/2,8 85,5/81 0,92/0,83 7,5/4,2 2,4/1, S-2/4 6,0/1,6 2910/ ,9/3,4 86/83,5 0,92/0,82 7,7/4,2 2,1/1, M-2/4 9,0/2,5 2910/ ,1/5,2 87/83 0,93/0,83 8/4 2,3/1, M-2/4 13,5/3,3 2930/ ,8/6,7 89/87 0,92/0,82 6/3,8 1,8/1, L-2/4 19/4,5 2930/ ,1/9,0 90/88,5 0,92/0,82 6,5/4 1,8/1, /6 poler 1500/1000 r/m skilda lindningar Typ Effekt Varv- Pris Kr Ström η cos Ist/I Mst/M Vikt tal B3 B5, B14 B3/B5 400 V B3 MSD kw rpm fot fläns B3/B14 A % ϕ kg fot/fläns 80A-4/6 0,37/0, / ,06/0,49 60/47,5 0,72/0,6 4/3,6 1,8/ B-4/6 0,55/0, / ,24/0,61 65/54 0,74/0,61 4,4/4 1,8/ S-4/6 0,75/0, / ,65/0,7 65,5/60 0,75/0,68 4,3/4 1,8/1, LA-4/6 1,1/0, / ,2/0,88 68/64 0,76/0,69 4,5/4,2 1,9/2, LB-4/6 1,5/0,5 1420/ ,1/1,21 73,5/69 0,78/0,71 5,2/4,7 1,9/1, LA-4/6 1,7/0,6 1420/ ,8/1,47 75/68,5 0,78/0,72 5,3/5 1,9/1, LB-4/6 2,2/0, / ,3/1,74 76,5/68 0,79/0,73 5,8/5 1,9/1, M-4/6 3/1 1420/ ,3/2,16 76/73 0,8/0,74 5/5,1 1,8/1, S-4/6 4/1,3 1430/ ,1/2,67 79/73 0,8/0,74 6/5,5 1,8/1, MA-4/6 5,5/1,6 1440/ ,1/3,5 82/78 0,81/0,74 7/7 2,2/2, MB-4/6 6/2 1450/ ,9/4,0 82,5/78 0,82/0,75 6,6/7 2,1/2,1 47 4/8 poler 1500/750 r/m Dahlanderlindad Typ Effekt Varv- Pris Kr Ström η cos Ist/I Mst/M Vikt tal B3 B5, B14 B3/B5 400 V B3 MSD kw rpm fot fläns B3/B14 A % ϕ kg fot/fläns 80A-4/8 0,55/0, / ,49/0,46 70/53,5 0,76/0,53 4/2,8 1,9/2, B-4/8 0,75/0, / ,9/0,56 73/58 0,78/0,53 4,3/2,9 2/2, S-4/8 1,1/0, / ,68/0,86 75/59,5 0,79/0,51 4,6/2,6 2/2, L-4/8 1,5/0, / ,6/1,14 76,5/62 0,79/0,51 4,8/2,8 2,6/2, LA-4/8 2,2/0, / ,8/1,42 81/71 0,81/0,53 6/3,3 2,5/2, LB-4/8 3/0, / ,5/1,92 81,5/72 0,82/0,57 6,2/3,2 2,6/1, M-4/8 4/0, / ,3/2,5 84/76,5 0,83/0,57 6,3/3 2,3/1, S-4/8 5,5/1,1 1450/ ,7/3,8 86/77 0,86/0,54 6,5/3 2,2/1, M-4/8 7,5/1,5 1450/ ,5/5,1 87/77 0,86/0,55 6,8/3 2,2/1, M-4/8 9/1,8 1460/ ,2/5,1 89/85 0,85/0,6 6,8/3 2/1, LA-4/8 11/2,3 1460/ ,9/6,4 89,5/85 0,85/0,61 7,2/3 2,2/1, LB-4/8 15/3,2 1460/ ,3/8,7 90/86 0,85/0,62 7,5/3 2,3/1,6 105 Busck 2-hastighetsmotorer 20

23 BUSCK Reservdelar Serie ME Motorstorlek Artikel Fläns B Pris Kr Fläns B Fläns B14 medium Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa Kopplingsdosa kpl Lock kopplingsdosa Kopplingsplint Fot, st Serie WE Motorstorlek Artikel Fläns B Pris Kr Fläns B14 Lagersköld Fläkt, plast Fläktkåpa Kopplingsdosa Kopplingsdosa kpl Lock kopplingsdosa Kopplingsplint 21

24 BUSCK Mått Serie ME/MS - Aluminium Typ Montagemått fot Axel KK ME/MS A B C H K D E F G DH AB L AC AD HD mm M xM M xM M xM M xM20 90S M xM20 90L M xM M * xM M xM25 132S M xM25 132M/L M xM25 160M M xM32 160L M xM32 * ME100LB-4 och MS 100LC har L = 387 mm Typ B5-fläns ME/MS M N P S T LA Typ B14-fläns ME/MS M N P S T M M M M M M M M M Typ B14medium-fläns ME/MS M N P S T M M M M M M M M

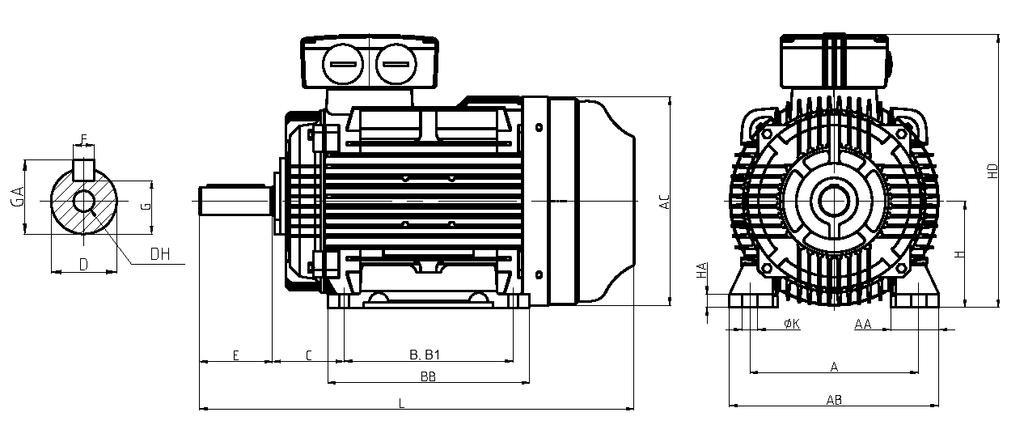

25 BUSCK Dimensions Type WE - Cast iron Type Feet Shaft General KK WE A B B1 C H K D E F G DH AA AB BB L HA AC HD mm 160M M xM40 160L M xM40 180M M xM40 180L M xM40 200L M xM50 225S (4-8P) M xM50 225M (2P) M xM50 225M (4-8P) M xM50 250M (2P) M xM63 250M (4-8P) M xM63 280S (2P) M xM63 280S (4-8P) M xM63 280M (2P) M xM63 280M (4-8P) M xM63 315S (2P) M xM63 315S (4-8P) M xM63 315M (2P) M xM63 315M (4-8P) M xM63 315L (2P) M xM63 315L (4-8P) M xM63 315LB (4P) M xM63 355M (2P) M xM63 355M (4-8P) M xM63 355L (2P) M xM63 355L (4-8P) M xM63 Typ B5-flange WE M N P S T LA
