1 BUSCK Produktkatalog 2012

2 Om Busck Busck & Co AB är ett familjeföretag i tredje generationen. Bolaget startades 1923 och sålde fram till andra världskriget bilbatterier. I och med privatbilismens kraftiga nedgång under kriget ändrades inriktningen så småningom mot elmotorer som kommit att bli Buscks huvudprodukt sedan 1950-talet. Från och med början på 1960-talet har även den schweiziska lyx och handikapptoaletten Closomat ingått i sortimentet. Under 1980-talet utökades produktprogrammet med generatorer från Mecc alte och sedan dröjer det fram till 2006 innan några större förändringar sker i Busck. Då börjar vi lagerhålla och sälja snäckväxlar, flyttar till nya ändamålsenliga lokaler samt börjar 2007 även med kuggväxlar från Rexnord-Stephan. Under 2008 utökar vi produktsortimentet ytterligare genom att börja lagerhålla Allen Bradley frekvensstyrningar samt motorslädar. De senaste tillskotten till vårt sortiment är Busck kuggväxlar samt Lenze kapslade frekvensstyrningar som båda nu finns i lager. Här är vi idag, med ett starkt produktprogram innehållande Brook Crompton och Busck elmotorer, Sacemi kylmedelspumpar, Mecc alte generatorer, Allen- Bradley frekvensstyrningar, Busck kugg- och snäckväxlar samt kuggväxlar från Rexnord-Stephan. Större delen av våra produkter lagerhåller vi i Kållered strax söder om Göteborg. Vi är 20 personer i Sverige, fyra i hälftenägda Busck AS i Norge och två i helägda Busck & Co ApS i Danmark. Denna katalog innehåller merparten av vårt produktprogram. Vill ni veta om produkterna finns på lager är det bara att gå in på vår hemsida där ni finner vårt lager i realtid. På hemsidan finner ni även kontaktinformation och orderhistorik, direktlänkar för godssökning (klicka på fraktsedelsnumret så kommer informationen direkt om var godset befinner sig), produktinformation, köpvillkor mm.

3 Innehåll KÖPVILLKOR 1 KORT OM ELMOTORER 2 3-FASMOTORER 13 Brook Crompton Trefasmotorer i aluminium serie W IE2 13 Brook Crompton Trefasmotorer i gjutjärn serie W IE2 20 Brook Crompton W gjutjärn virkestork 25 Motorer med pulsgivare 29 Brook Crompton Trefasmotorer serie W IE3 30 Busck Trefasmotorer IE2 34 Busck Trefasmotorer för korttidsdrift 41 Busck separata kylfläktar 41 Busck 2-hastighetsmotorer 42 Busck Trefasmotorer IE3 46 Busck virkestork (IE3) 52 1-FASMOTORER 54 LÅGT STARTMOMENT 54 HÖGT STARTMOMENT 54 BUSCK BROMSMOTORER 57 SÅGMOTORER 60 MOTORER FÖR EXPLOSIONSFARLIG MILJÖ 62 Brook Crompton / Tamel EEx e 64 Brook Crompton EEx de 67 Felten & Guilleaume Eex de 73 LIKSTRÖMSMOTORER 78 GENERATORER 3-FAS OCH 1-FAS 83 FREKVENSSTYRNINGAR 103 MJUKSTART TYP SMC FREKVENSSTYRNINGAR KAPSLADE 103 MOTORSKYDDSBRYTARE 108 SPÄNNLINJALER 109 MOTORSLÄDAR 110 SEPARATA KYLFLÄKTAR 111 KYLVÄTSKEPUMPAR 112 SMÅ VÄXELMOTORER 114 BUSCK SNÄCKVÄXLAR 115 BUSCK VINKELKUGGVÄXLAR 112 BUSCK RAKA KUGGVÄXLAR 114 PREMIUM STEPHAN KUGGVÄXLAR (FD REXNORD) 186

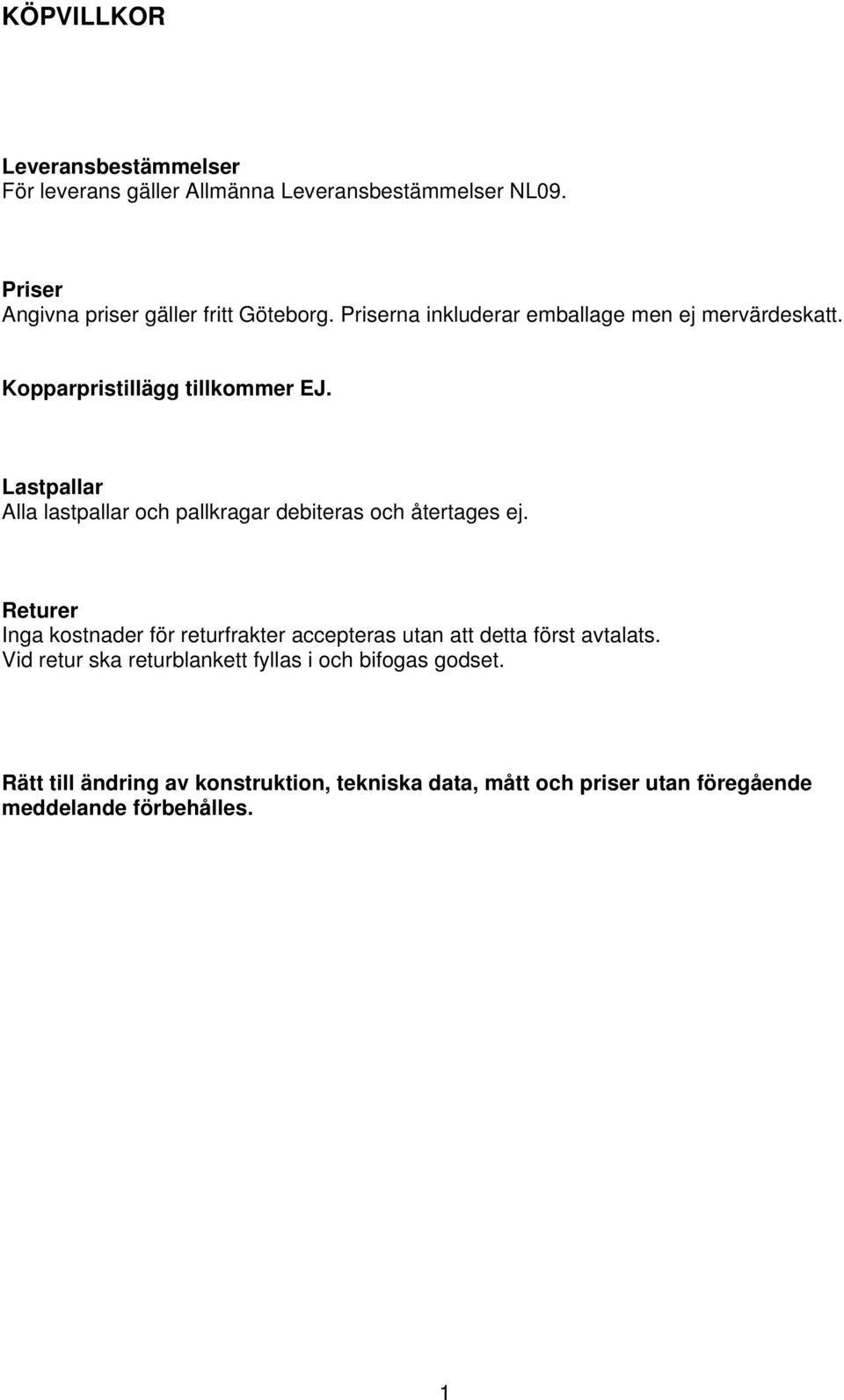

4 1 KÖPVILLKOR Leveransbestämmelser För leverans gäller Allmänna Leveransbestämmelser NL09. Priser Angivna priser gäller fritt Göteborg. Priserna inkluderar emballage men ej mervärdeskatt. Kopparpristillägg tillkommer EJ. Lastpallar Alla lastpallar och pallkragar debiteras och återtages ej. Returer Inga kostnader för returfrakter accepteras utan att detta först avtalats. Vid retur ska returblankett fyllas i och bifogas godset. Rätt till ändring av konstruktion, tekniska data, mått och priser utan föregående meddelande förbehålles.

5 KORT OM ELMOTORER BYGGFORMER OCH MONTERINGSSÄTT Fotmotor B3 V5 V6 IM 1001 IM 1011 IM 1031 Enligt norm IEC 34-7 kan en motors byggform anges på två olika sätt. I tabellen intill visas de vanligast förekommande byggformerna. Flänsmotor, stor fläns med frigående fästhål B5 V1 V3 IM 3001 IM 3011 IM 3031 Flänsmotor, liten fläns med gängade fästhål B14 V18 V19 IM 3601 IM 3611 IM 3631 Fot- och flänsmotor, stor fläns med frigående fästhål B3/B5 V1/V5 V3/V6 IM 2001 IM 2011 IM 2031 Fot- och flänsmotor, liten fläns med gängade fästhål B3/B14 V5/V18 V6/V19 IM 2101 IM 2111 IM

6 KAPSLINGSKLASSER Kapslingsklasser för elektrisk materiel enligt svensk Standard SS IEC 600 består av kännetecknande bokstäverna IP åtföljda av två siffror. Den första siffran anger den grad av skydd som åstadkommes av kapsling med avseende på person och på material. Den andra siffran anger den grad av skydd som åstadkommes av kapsling med avseende på skadlig effekt av inträngande vatten. Första siffran (skydd mot fasta föremål) Första siffran Grad av skydd Kort beskrivning Definition 0 Inget skydd Inget speciellt skydd 1 Skydd mot fasta föremål > 50 mm Kroppsdel, såsom en hand (men inget skydd mot avsiktligt inträngande). Fasta föremål överstigande 50 mm i diameter. 2 Skydd mot fasta föremål > 12 mm Fingrar eller liknande, ej överstigande 80 mm i längd. Fasta föremål överstigande 12 mm i diameter. 3 Skydd mot fasta föremål > 2,5 mm 4 Skydd mot fasta föremål > 1,0 mm Verktyg, trådar etc. med en diameter eller tjocklek större än 2,5 mm i diameter. Fasta föremål överstigande 2,5 mm i diameter. Trådar eller remsor med en tjocklek större än 1,0 mm. Fasta föremål överstigande 1,0 mm i diameter. 5 Skydd mot damm Inträngning av damm är inte helt förhindrad, men damm kan ej intränga i sådan mängd att materielens normala drift äventyras. 6 Dammtät Inget inträngande damm Andra siffran (skydd mot inträngande vatten) Andra siffran Grad av skydd Kort beskrivning Definition 0 Inget skydd Inget speciellt skydd 1 Skydd mot droppande vatten 2 Skydd mot droppande vatten vid en lutning av högst 15 o 3 Skydd mot strilande vatten 4 Skydd mot överstrilning med vatten Droppande vatten (vertikalt fallande droppar) får icke ha skadlig inverkan. Vertikalt droppande vatten får icke ha skadlig inverkan då kapslingen lutar högst 15 o från sitt normala läge Strilande vatten med en vinkel av högst 60 o från lodlinjen får icke ha skadlig inverkan. Vatten som strilas mot kapslingen från en godtycklig riktning får icke ha skadlig inverkan. 5 Skydd mot vattenstrålar Vatten som spolas genom ett munstycke i godtycklig riktning mot kapslingen får icke ha skadlig inverkan. 6 Skydd mot tung sjö Vatten från tung sjö eller vatten som spolas i kraftiga strålar får ej intränga i kapslingen i skadlig mängd. 7 Skydd mot inverkan av kortvarig nedsänkning i vatten 8 Skydd mot inverkan av långvarig nedsänkning i vatten Inträngande av vatten i skadlig mängd får icke vara möjlig då kapslingen nedsänks i vatten vid visst tryck och under viss tid. Materielen är lämpad för långvarig nedsänkning i vatten under villkor som ska anges av tillverkaren. Exempel på beteckning: IP 54 innebär skydd mot damm och skydd mot överstrilning med vatten. 3

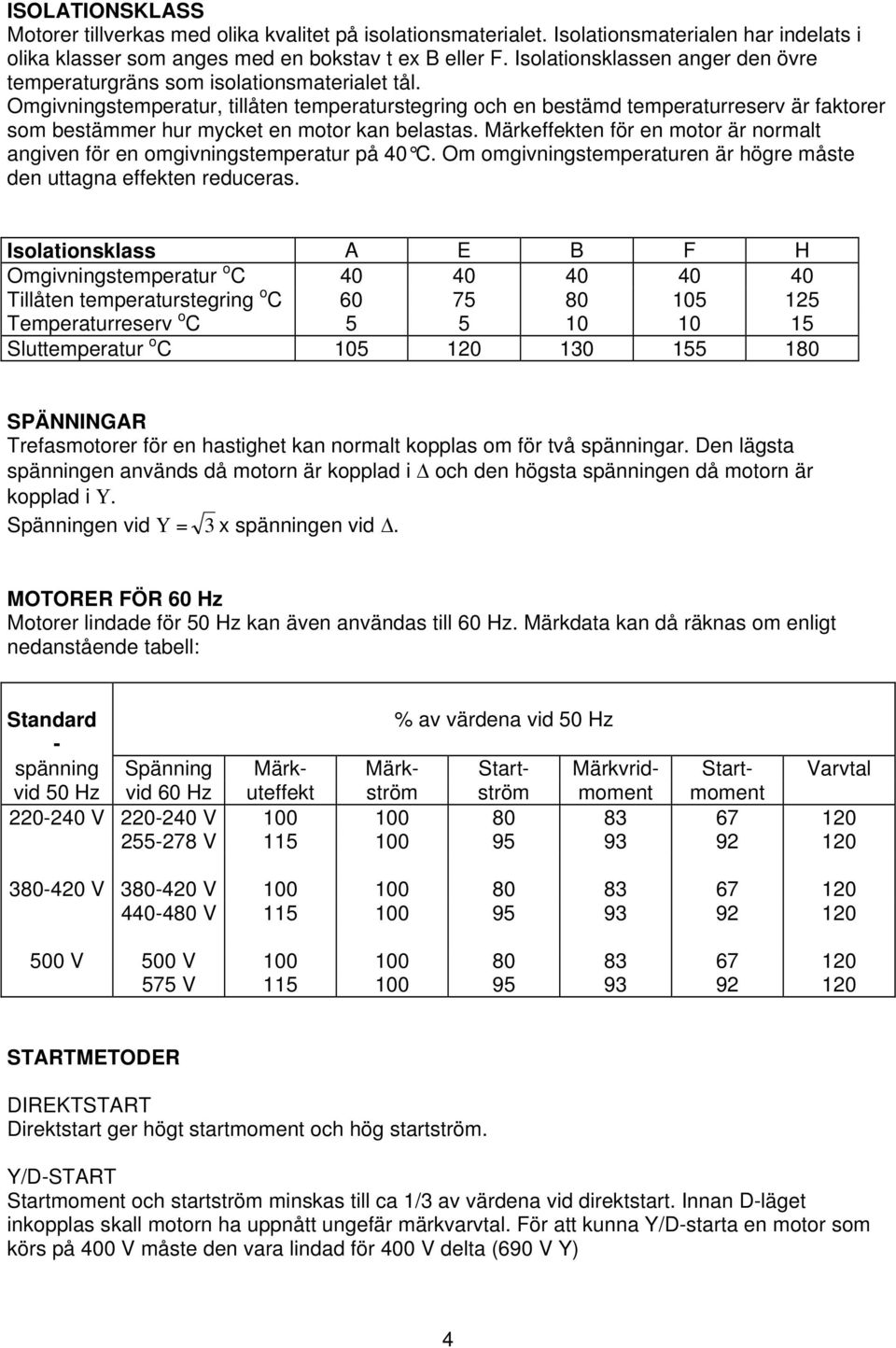

7 ISOLATIONSKLASS Motorer tillverkas med olika kvalitet på isolationsmaterialet. Isolationsmaterialen har indelats i olika klasser som anges med en bokstav t ex B eller F. Isolationsklassen anger den övre temperaturgräns som isolationsmaterialet tål. Omgivningstemperatur, tillåten temperaturstegring och en bestämd temperaturreserv är faktorer som bestämmer hur mycket en motor kan belastas. Märkeffekten för en motor är normalt angiven för en omgivningstemperatur på 40 C. Om omgivningstemperaturen är högre måste den uttagna effekten reduceras. Isolationsklass A E B F H Omgivningstemperatur o C Tillåten temperaturstegring o C Temperaturreserv o C Sluttemperatur o C SPÄNNINGAR Trefasmotorer för en hastighet kan normalt kopplas om för två spänningar. Den lägsta spänningen används då motorn är kopplad i och den högsta spänningen då motorn är kopplad i. Spänningen vid = 3 x spänningen vid. MOTORER FÖR 60 Hz Motorer lindade för 50 Hz kan även användas till 60 Hz. Märkdata kan då räknas om enligt nedanstående tabell: Standard % av värdena vid 50 Hz - spänning Spänning Märk- Märk- Start- Märkvrid- Start- Varvtal vid 50 Hz vid 60 Hz uteffekt ström ström moment moment V V V V V V V 500 V V STARTMETODER DIREKTSTART Direktstart ger högt startmoment och hög startström. Y/D-START Startmoment och startström minskas till ca 1/3 av värdena vid direktstart. Innan D-läget inkopplas skall motorn ha uppnått ungefär märkvarvtal. För att kunna Y/D-starta en motor som körs på 400 V måste den vara lindad för 400 V delta (690 V Y) 4

8 GENERELL STRÖM- OCH MOMENTKURVA Ström Moment Strömkurva Momentkurva I st M k M st M s M n I n Varvtal I n = märkström I st = startström M n = märkvridmoment M st = startmoment M k = kippmoment M s = sadelmoment Startmoment och startström anges i tabellerna i förhållande till märkmoment och märkström, M st /M n respektive I st /I n. = Vridmoment vid märklast. = Ström vid märklast. Effekt Tillförd aktiv effekt: P1 3 U I cos (W) Avgiven effekt: P2 3 U I cos η (W) P2 Verkningsgrad: η P1 U = spänning (V) I = ström (A) cos = effektfaktor (eta) = verkningsgrad Märkvridmoment En motors märkvridmoment kan beräknas med följande formel: Pn Mn 9550 n M n = märkvridmoment i Nm P n = märkeffekt i kw n = märkvarvtal i r/m 5

9 SÄKRINGAR OCH MOTORSKYDD Säkringar utgör inget skydd för en motor utan är bara ett skydd mot kortslutning i strömkretsen. MOTORSKYDDSBRYTARE Otillåten höjning av motortemperaturen på grund av överbelastning eller bortfall av en fas förhindras av en motorskyddsbrytare. Den ström som det termiska överlastskyddet skall ställas in på finns angiven på motorns märkskylt. I många fall är en vanlig motorskyddsbrytare inte något tillräckligt skydd. Detta gäller särskilt svårare driftsförhållanden, t. ex. start av utrustning med högt tröghetsmoment, bromsmotorer med över 100 stopp per timma och driftförhållande med stora skillnader i kyltemperaturen. I dessa fall kan termokontakter (klixon) eller termistorer i lindningarna användas. TERMOKONTAKTER Termokontakter (klixon) är monterade i lindningarna. När en bestämd temperatur uppnås bryter termokontakterna en elektrisk krets, t ex matningsspänningen till en kontaktor som slår ifrån motorn. Den brytande kontakten är en temperaturkänslig bimetallfjäder. TERMISTORER Skyddsenheten består av termistorerna som är monterade i lindningarna och ett utlösningsrelä. Termistorerna är temperaturkänsliga resistorer som vid en viss temperatur ändrar resistansen kraftigt. Detta känns av utlösningsrelät som i sin tur t ex bryter matningsspänningen till huvudkontaktorn. STILLESTÅNDSVÄRMARE Motorer som utsätts för kraftiga temperaturväxlingar eller extrema klimatförhållanden kan skadas av kondens och fukt i lindningen. I motorer med stilleståndsvärmare värms lindningen då motorn är avstängd till några grader över omgivningstemperaturen, vilket förhindrar fuktinträngning i motorn. Stilleståndsvärmaren måste stängas av då motorn är i drift. Mindre motorer kan även värmas genom att lägga en lågspänning över motorlindningen. Spänningen skall vara 5-10 % av märkspänningen över två faser. DRIFTSARTER S1 Kontinuerlig drift. S2 Korttidsdrift, då motorn under fastställd belastningstid uppnår tillåten temperaturstegring. Därpå följande driftspaus skall vara så lång att motorn åter antar omgivningstemperatur. S3 Intermittent drift med driftspauser, d.v.s. belastningstid och driftspaus är så korta, att fortfarighetstillståndet ej uppnås under en arbetsperiod. S4 Arbetsperioder med jämnt växlande starter, belastningar och driftspauser. S5 Arbetsperioder med jämnt växlande starter, belastningar, bromsningar eller reverseringar och driftspauser. S6 Kontinuerlig drift med periodisk belastningstid, d.v.s. belastningstid och tomgångstid är så korta, att fortfarighetstillståndet ej uppnås under en arbetsperiod. S7 Arbetsperioder med jämnt växlande starter, belastningar och bromsningar eller reverseringar utan driftspauser. S8 Kontinuerlig drift med periodiska varvtals och laständringar samt bromsning. S9 Drift med icke periodiska varvtals och laständringar samt bromsning. ROTATIONSRIKTNING Standard rotationsriktning är medurs sett från drivsidan. Standard rotationsriktning fås om nätets fasföljd, L1, L2 och L3, ansluts till motorns kopplingsplint U, V, och W. Önskas motsatt rotationsriktning växlas två av tre inkommande faser. 6

10 UTTAGSMÄRKNING Motorernas uttagsmärkning är utförd enligt svensk och internationell standard. Statoruttagen märks U, V, W. Enhastighetsmotor Y-koppling D-koppling W2 U2 V2 W2 U2 V2 U1 V1 W U1 V1 W Tvåhastighetsmotor med Hög hastighet Låg hastighet två skilda lindningar 1U 1V 1W 1U 1V 1W 2U 2V 2W U 2V 2W Tvåhastighetsmotor med Hög hastighet Låg hastighet en omkopplingsbar lindning (Dahlander och P:A:M) 1U 1V 1W 1U 1V 1W 2U 2V 2W U 2V 2W FASDRIFT AV 3-FASMOTORER Trefasmotorer på upp till ca 0,75 kw kan drivas med enfas spänningsmatning genom att två faser matas med fas och nolla samtidigt som en kondensator ansluts mellan den tredje fasen och en av enfasanslutningarna. Rotationsriktningen ändras genom att kondensatorn ansluts till den andra enfasanslutningen. Motorn måste först kopplas för 230V (D). Enfaseffekten blir ca 75% av trefaseffekten och startmomentet blir ca 30% av märkmomentet vid trefasdrift. Som tumregel vid beräkning av kondensatorns storlek gäller 80µF per kw. 7

11 RIKTVÄRDEN FÖR STRÖMMAR OCH SÄKRINGAR FÖR TREFASMOTORER Riktvärden för motormärkströmmar och minsta möjliga säkringar (tröga) för 3-fasmotorer vid 1500 min -1. Säkringarna gäller för den angivna motormärkströmmen och vid: Direktstart: Startström max 6 x motorns märkström. Starttid max 5 sek. Y/D-start: Startström max 2 x motorns märkström. Starttid max 15 sek. Motorer med högre märkström, högre startström och/eller längre starttid fordrar större säkringar. Det tillåtna maxvärdet bestäms av överströmsreläet 230V 400V 500V Effekt Cos Ström Säkring Ström Säkring Ström Säkring direktstart Y/D-start direktstart Y/D-start direktstart Y/D-start kw % A A A A A A A A A Vid Y/D-start är överströmsreläet normalt kopplat i serie med motorlindningarna och ställs in på 0,58 x motormärkströmmen (= motormärkströmmen/ 3) 8

12 ELMASKINERS KYLMETODER Elmaskiners kylmetoder anges enligt standard EN enligt nedanstående exempel som är beteckningen för kylmetoden hos en helkapslad fläktkyld elmotor med kylfläkten på motoraxeln (standardmotor). Den fullständiga beteckningen kan förenklas genom att när kylmediet är luft kan beteckningen för detta utelämnas (samt om sista siffran är 7 kan även denna utelämnas). En komplett beskrivning av beteckningen och dess fullständiga betydelse är allt för omfattande för att tas med här utan vi nöjer oss med de för elmotorer och generatorer vanligast förekommande kylmetoderna. Notera att standarden ändrades Det innebar bland annat att den förenklade beteckningen för en standardmotor ändrades från IC41 till IC411. Fullständig beteckning... IC 4 A 1 A 1 Förenklad beteckning... IC KODBOKSTÄVER International Cooling KYLKRETSARNAS ARANGEMANG 4 för mantelkylning, 0 för fri cirkulation genom maskinen PRIMÄRT KÖLDMEDIUM, A för luft, W för vatten METOD FÖR TRANSPORT AV PRIMÄRT KÖLDMEDIUM 0 för konvektion, 1 för egenventilation, 6 för separat kylfläkt SEKUNDÄRT KÖLDMEDIUM (om det förekommer) A för luft, W för vatten METOD FÖR TRANSPORT AV SEKUNDÄRT KÖLDMEDIUM 0 för konvektion, 1 för egenventilation, 6 för separat kylfläkt EXEMPEL PÅ FÖRENKLADE BETECKNINGAR IC01, öppet ventilerad maskin med egenventilation. IC06, öppet ventilerad maskin med separat kylfläkt. IC410, mantelkyld maskin, ingen yttre kylfläkt. Däremot cirkuleras luften inuti motorn (den primära kylkretsen) av en fläkt på rotoraxeln, ofta integrerad i rotorn. IC411, mantelkyld maskin med kylfläkt både invändigt, ofta integrerad i rotorn, för den primära kylkretsen och utvändigt för den sekundära kylkretsen. Detta är den vanligaste kylmetoden för en helkapslad elmotor och gäller nästan för alla motorer i denna katalog. IC416, mantelkyld maskin med separat kylfläkt. IC418, mantelkyld maskin placerad i en luftström, t.ex. fläktkanal. 9

13 Toleranser Axeldiameter Axelkast Tolerans Diameter mm Tolerans Gränser Diameter mm N Standard R Reducerad j6 j6 k7 m6 m Kastet mätes mitt på axeln Fläns B5 Fläns B14 Styrkant mm (N) Tolerans Gränser Styrkant mm (N) Tolerans Gränser 130 & & & j6 j6 h6 h6 h6 h j & 110 j & 180 j Tillåten avvikelse på axelhöjd Motorstorlek Tillåten avvikelse (mått h) -0.5mm -1.0 mm 10

14 Verkningsgradsklasser Sedan finns inom EU lagkrav på lägsta tillåtna verkningsgrad för de flesta elmotorer som tillverkas inom eller importeras till EU. Undantaget är bland annat motorer för explosionsfarliga omgivningar och motorer som är integrerade i en maskin så att man inte kan mäta elmotorns verkningsgrad separat. 2, 4 och 6-poliga motorer från 0,75 till 375 kw med märkvärden för kontinuerlig drift omfattas. Istället för de tidigare beteckningarna EFF1, EFF2 och EFF3 har verkningsgradsklasserna fått beteckningarna IE1, IE2, IE3 och eventuellt även IE4 i framtiden. Högre siffra anger högre verkningsgrad. Verkningsgradsklass och verkningsgrad skall anges på motorns märkskylt. Värdena är baserade på normen IEC IE1, ungefärligen motsvarande EFF2 IE2, ungefärligen motsvarande EFF1 och identisk med NEMA Energy Efficiency / EPACT. IE3, ytterligare % lägre förluster än IE2 och identisk med NEMA Premium Efficiency. IE4, Ytterligare 10 % lägre förluster än IE3. Verkningsgraden skall mätas enligt norm IEC vilket i princip innebär att verkliga värden skall anges medan verkningsgrad enligt den gamla normen IEC fick beräknas genom uppskattning av förlusterna vilket kunnat utnyttjas för att förbättra verkningsgradssiffrorna. Datum för införande enligt nedan , kw minimum IE ,5-375 kw minimum IE3 alternativt IE2 och varvtalsstyrning , kw minimum IE3 alternativt IE2 och varvtalsstyrning Minimum verkningsgrad % 2 poler 4 poler 6 poler kw EFF1 IE2 IE3 EFF1 IE2 IE3 IE2 IE3 0,75 77,4 80,7 79,6 82,5 75,9 78,9 1,1 82,8 79,6 82,7 83,8 81,4 84,1 78,1 81,0 1,5 84,1 81,3 84,2 85,0 82,8 85,3 79,8 82,5 2,2 85,6 83,2 85,9 86,4 84,3 86,7 81,8 84,3 3,0 86,7 84,6 87,1 87,4 85,5 87,7 83,3 85,6 4,0 87,6 85,8 88,1 88,3 86,6 88,6 84,6 86,8 5,5 88,6 87,0 89,2 89,2 87,7 89,6 86,0 88,0 7,5 89,5 88,1 90,1 90,1 88,7 90,4 87,2 89, ,5 89,4 91,2 91,0 89,8 91,4 88,7 90, ,3 90,3 91,9 91,8 90,6 92,1 89,7 91,2 18,5 91,8 90,9 92,4 92,2 91,2 92,6 90,4 91, ,2 91,3 92,7 92,6 91,6 93,0 90,9 92, ,9 92,0 93,3 93,2 92,3 93,6 91,7 92, ,3 92,5 93,7 93,6 92,7 93,9 92,2 93, ,7 92,9 94,0 93,9 93,1 94,2 92,7 93, ,0 93,2 94,3 94,2 93,5 94,6 93,1 94, ,6 93,8 94,7 94,7 94,0 95,0 93,7 94, ,0 94,1 95,0 95,0 94,2 95,2 94,0 94, ,3 95,2 94,5 95,4 94,3 95, , ,7 95,6 94,6 95, ,8 95,6 94,9 95,8 94,8 95, ,0 95,8 95,1 96,0 95,0 95,8 Effektnedsättning Effekter är normalt angivna för en maximal omgivningstemperatur på 40 C och höjd på högst 1000 m över havet. Om detta överstigs gäller nedanstående tabeller. Hög omgivningstemperatur Höjd över havet Omgivningstemp. 45 C 50 C 55 C 60 C Höjd 2000m 3000m 4000m Klass B temp. gräns 96% 93% 87% 83% Klass B temp. gräns 94% 85% 75 % Klass F temp. gräns 100% 100% 100% 95% Klass F temp. gräns 100% 100% 100% 11

15 VÄXLAR Snäckväxlar Snäckväxlar är en enkel typ av växel där den ingående axeln är en stålskruv som skruvar på ett bronshjul. En snäckväxel är alltid en vinkelväxel den utgående axeln går tvärs den ingående axeln. Utväxling ligger normalt mellan 1:5 och 1:100. Det går bra att koppla i hop två snäckväxlar till en dubbelsnäckväxel. Då kan utväxlingen bli väldigt hög. Verkningsgraden är normalt låg. Bronshjulet glider på skruven med förhållandevis hög friktion. Verkningsgraden sjunker med ökande utväxling. Lägre ingående varvtal sänker verkningsgraden. Kuggväxlar Kuggväxlar är växlar med ett eller flera steg med två kugghjul i varje steg. Kuggväxlar finns som raka, vinkel och tappväxlar. Ett kuggsteg växlar normalt inte ner mer än ca 6-7 gånger. En tvåstegs växel får då en maximal utväxling på ca 1:50 och en trestegs på ca 1:350 Verkningsgraden är normalt mycket hög. Servicefaktor Tillverkaren av en växel anger en servicefaktor för växeln för att hjälpa kunden att välja rätt storlek på växeln. Servicefaktor 1.0 innebär att växeln är lagom dimensionerad för att köra 8 timmar om dagen med jämn last. Med figuren nedan fås fram vilken servicefaktor som behövs för den tilltänkta applikationen. Följande parametrar behöver man ta hänsyn till för att välja lämplig servicefaktor. --typ av last A - B - C --driftstid, timmar/dag( ) --starter per timma (*) Typ av last: A-jämn last,fa 0.3 B-ryckig last,fa 3 C-kraftigt ryckig last,fa 10 fa = lastens tröghetsmoment/ motorns tröghetsmoment Formler Om vridmoment och servicefaktor anges i en urvalstabell för en viss motoreffekt kan det räknas om för en annan motoreffekt och motorvarvtal enligt följande: M 2 P2 n1 M1 P1 n2 SF 2 P1 n2 SF1 P2 n1 M = märkvridmoment i Nm P = märkeffekt i kw n = motorns märkvarvtal i r/m SF = servicefaktor För snäckväxlar gäller formlerna endast om n1 och n2 är snarlika (samma poltal på motorerna) 12

16 3-FASMOTORER Brook Crompton Trefasmotorer i aluminium serie W IE2 ALLMÄNT Brook Crompton aluminiummotorer i W-serien är en modern motorserie med höga prestanda vad gäller verkningsgrad och ljudnivå. Motorerna finns i W standard och Argus 55+ utförande. Motorerna är tillverkade enligt europeisk standard IEC SKYDDSFORM Alla motorer är helkapslade, fläktkylda, med skyddsform IP 55, dammsäkert, spolsäkert utförande. Motorerna kan även fås enligt skyddsform IP 65 eller IP 56 på begäran. ISOLERING Motorerna är utförda enligt isolationsklass F men utnyttjas endast till den temperaturgräns som gäller för klass B. Denna temperaturreserv ger motorerna ökad livslängd och hög driftsäkerhet. SPÄNNING Standard 3-fas motorerna är gjorda för 230/400 V 10%, 50 Hz t.o.m. 3 kw och 400/690 V 10%, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på beställning. LAGER OCH SMÖRJNING Lager med C3 tolerans. Motorerna är försedda med oljetätningsringar (radial) i båda ändar. Storlek har lager som är fettfyllda för många års drift. MEKANISKT UTFÖRANDE Brook Crompton aluminiummotorer tillverkas i Multi-Mount utförande med löstagbara fötter. Fötterna kan monteras på tre olika sidor och därigenom kan uttagslådan placeras på önskat ställe. Normalt är uttagslådan placerad på toppen. Motorerna kan även förses med klackar, vilket är fördelaktigt vid fläktdrift. Ytterligare en fördel med Multi-Mount serien är att andra komponenter som t.ex. kontrollpaneler kan monteras på den plana yta som åstadkommes genom att montera extra fötter på motorn. ARGUS 55+ ARGUS 55+ är en extrautrustad variant av serie W som är konstruerad för att tåla såväl hård drift som mycket svår driftmiljö. Motorerna har rostfri märkskylt, vilket garanterar läsbarheten. 2 års fabriksgaranti. Motorerna är motståndskraftiga mot svåra yttre miljöer genom behandling med fosfatering, korrosionsförhindrande primer och färdigmålning med tvåkomponentlack. Normalt lagerförs Argus 55+ endast 2- och 4-poligt. TERMISKA SKYDD ARGUS 55+ har som standard termoskydd i lindningarna. Storlek har klixon och storlek har termistorer. För termistorer krävs ett utlösningsrelä. Detta finns för matningsspänning 230 V eller 400 V. Pris termistorrelä: SEK 400, - netto. 13

17 Helkapslade kortslutna trefasmotorer W aluminium Storlek Verkningsgrad IE2 enligt IEC ( kw) 2 poler 3000 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DA63SF WU-DA63SG WU-DA71SG WU-DA71SK WU-DA80MJ WU-DA80MM WU-DA90SMX WU-DA90LSX WU-DA100LR WU-DA112MM WU-DA132SEX WU-DA132SJX WU-DA160MB WU-DA160MJ WU-DA160LR WU-DA180ME Flänsmotor med B5 fläns har indikeringsbokstav D i slutet av typbeteckningen, Flänsmotor med B14 fläns har indikeringsbokstav C och motor med fot/fläns har indikeringsbokstav H, t.ex WU-DA100LJ-H BROMSTILLSATS FÖR BROOK CROMPTON TREFASMOTORER Brook Crompton trefasmotorer i lättmetall storlek kan i efterhand förses med elektromagnetisk skivbroms. Motorerna måste vara förberedda för bromstillsatsen vilket våra lagerförda motorer är. Bromsarna är likströmsbromsar. Priset inkluderar likriktare. Motorstorlek Bromstyp Bromsmoment Pris Kr Tillägg handlyft Kr L* WU-DA63 K WU-DA71 K WU-DA80 K WU-DA90 K WU-DA100 K WU-DA112 K WU-DA132 K WU-DA132 K WU-DA160** K WU-DA180** K * Längdökning jämfört med motor utan broms ** Ej bromstillsats utan montering av broms sker i vår verkstad 14

18 Helkapslade kortslutna trefasmotorer W aluminium Storlek Verkningsgrad IE2 enligt IEC ( kw) 4 poler 1500 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DA63SF WU-DA63SG WU-DA71SJ WU-DA71SK WU-DA80ME WU-DA80MS WU-DA90SRX WU-DA90LWX WU-DA100LS WU-DA100LTF* WU-DA112MT WU-DA132STX WU-DA132MVX WU-DA160MJ WU-DA160LR WU-DA180ME WU-DA180LJ *Ny design Kullager och radialtätningar till W aluminium och Argus 55+ Motorstorlek WU-DA63 WU-DA71 WU-DA80 WU-DA90 WU-DA100 WU-DA112 WU-DA132 WU-DA160 WU-DA180 Lager DE Lager NDE Radialtätning DE Radialtätning NDE Z Z 15x24x5 15x24x Z Z 17x28x6 17x28x Z Z 20x30x7 15x24x Z Z 25x35x7 17x28x Z Z 30x42x7 25x37x Z Z 30x42x7 25x37x Z Z 40x52x7 25x37x Z Z 45x60x8 35x47x Z Z 50x65x8 40x52x7 15

19 Helkapslade kortslutna trefasmotorer W aluminium Storlek Verkningsgrad IE2 enligt IEC ( kw) 6 poler 1000 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DA63MG WU-DA71SK WU-DA71SR WU-DA80MG WU-DA80MM WU-DA90STX WU-DA90LWX WU-DA100LUW WU-DA112MT WU-DA132SLX WU-DA132MMX WU-DA132MRX WU-DA160MM WU-DA160LV WU-DA180LM Helkapslade kortslutna trefasmotorer W aluminium Storlek poler 750 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DA80MG WU-DA80MM WU-DA90SG WU-DA90LM WU-DA100LR WU-DA100LS WU-DA112MS WU-DA132SM WU-DA132MR WU-DA160ME WU-DA160MM WU-DA160LV WU-DA180LM

20 Verkningsgrader WU-DA aluminiummotorer med verkningsgrad IE2 verkningsgrad % 2 poler 4 poler 6 poler kw 100% 75% 50% 100% 75% 50% 100% 75% 50%

21 Reservdelar W Aluminium W Gjutjärn Motorstorlek Artikel Fläns B Pris Kr Fläns B Lagersköld DE Lagersköld NDE Fläkt, plast Fläkt, gjutjärn Fläktkåpa Kopplingsdosa Kopplingsdosa kpl Lock kopplingsdosa Kopplingsplint Fot, st Motorstorlek S 225M 250S 250M 280S 280M 315S 315M Artikel Flänsring B Pris Kr Lagersköld DE Lagersköld NDE Fläkt, plast Fläkt, gjutjärn Fläktkåpa Kopplingsdosa Kopplingsdosa kpl Lock kopplingsdosa Kopplingsplint Fot, st

22 Mått W-serien Lättmetall, storlek Typ Montagemått fot Axel Övrigt A B C H K D E F G ED DH AA AB BB L HA AC AD HD AE LL KK M4X M M5X12, M M6X M20 90SX M8X M20 90LX M8X M20 100L M10X M20 100LF M10X M20 112M M10X M25 132S M12X M25 132M M12X M25 160M M16X M32 160L M16X M32 180M M16X M32 180L M16X M32 Typ B5-fläns M N P S T LA S L L M S M M L M L Typ B14-fläns M N P S T LA M M M S M L M L M M M S M M M M M L M

23 Brook Crompton Trefasmotorer i gjutjärn serie W IE2 ALLMÄNT W gjutjärn är konstruerad för att tåla såväl hård drift som svår driftmiljö. Motorerna har rostfri märkskylt, vilket garanterar läsbarheten. 2 års fabriksgaranti. Motorerna är tillverkade enligt europeisk standard IEC SKYDDSFORM Alla W gjutjärnsmotorer är helkapslade, fläktkylda, med skyddsform IP 55, dammsäkert, spolsäkert utförande. Motorerna kan även fås enligt skyddsform IP 65 eller IP56 på begäran. ISOLERING Motorerna är utförda enligt isolationsklass F men utnyttjas endast till den temperaturgräns som gäller för klass B. Denna temperaturreserv ger motorerna ökad livslängd och hög driftsäkerhet. SPÄNNING Standard 3-fas motorerna är gjorda för 230/400 V 10%, 50 Hz t.o.m. 3 kw och 400/690 V 10%, 50 Hz från 4 kw och uppåt. Andra spänningar går att få på beställning. TERMISKA SKYDD Storlek har som standard termistorer i lindningen. Storlek kan fås med termoskydd i lindningarna mot beställning. För termistorer krävs ett utlösningsrelä. Detta finns för matningsspänning 230 eller 400 V. LAGER OCH SMÖRJNING Lager med C3 tolerans. Motorerna är försedda med oljetätningsringar (radial) i båda ändar. Storlek har lager som är fettfyllda för många års drift. Storlek har fettventiler för eftersmörjning. KORROSIONSSKYDD Motorerna är motståndskraftiga mot svåra yttre miljöer genom behandling med fosfatering, korrosionsförhindrande primer och färdigmålning med tvåkomponentlack. STORLEK Dessa stommar har fasta fötter och uttagslådan är placerad på toppen. STORLEK Dessa stommar tillverkas i Multi-Mount utförande med löstagbara fötter. Fötterna kan monteras på tre olika sidor och därigenom kan uttagslådan placeras på önskat ställe. Normalt är uttagslådan placerad på toppen. Motorerna kan även förses med klackar, vilket är fördelaktigt vid fläktdrift. Storlek har dessutom lös flänsring, vilket innebär att man kan bygga om en fotmotor till flänsmotor utan att behöva byta lagersköld. Denna serie har även den nya unika fläktkåpan som ger optimal kylning till mycket låg ljudnivå Pris termistorsrelä: SEK 400, - netto. 20

24 Helkapslade kortslutna trefasmotorer W gjutjärn IE2 Verkningsgrad IE2 enligt IEC ( kw) 2 poler 3000 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DF80MJ WU-DF80MM WU-DF90LMX WU-DF90LSX WU-DF100LR WU-DF112MM WU-DF132SE WU-DF132SJ WU-DF160MB WU-DF160MJ WU-DF160LR WU-DF180ME WU-DF200LGX WU-DF200LNX WU-DF225MN WU-DF250MNE WU-DF280SNE WU-DF280MNE WU-DF315SNE WU-DF315MNE WU-DF315MN WU-DF315MP WU-DF315LN WU-DF315LN WU-DF355SG WU-DF355SJ WU-DF355SN WU-DF355MJ WU-DF355MN WU-DF355LN

25 Helkapslade kortslutna trefasmotorer W gjutjärn IE2 Verkningsgrad IE2 enligt IEC ( kw) 4 poler 1500 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DF80ME WU-DF80MS WU-DF90LRX WU-DF90LWX WU-DF100LS WU-DF100LTF WU-DF112MT WU-DF132STX WU-DF132MVX WU-DF160MJ WU-DF160LR WU-DF180ME WU-DF180LJ WU-DF200LNX WU-DF225SN WU-DF225MN WU-DF250MNE WU-DF280SNE WU-DF280MNE WU-DF315SNE WU-DF315MNE WU-DF315MN WU-DF315MP WU-DF315LN WU-DF315LN WU-DF355SG WU-DF355SJ WU-DF355SN WU-DF355MJ WU-DF355MN WU-DF355LN

26 Helkapslade kortslutna trefasmotorer W gjutjärn IE2 Verkningsgrad IE2 enligt IEC ( kw) 6 poler 1000 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WU-DF80MG WU-DF80MM WU-DF90LTX WU-DF90LWX WU-DF100LSF WU-DF112MT WU-DF132SL WU-DF132MM WU-DF132MR WU-DF160MM WU-DF160LV WU-DF180LM WU-DF200LGX WU-DF200LNX WU-DF225MN WU-DF250MNE WU-DF280SNE WU-DF280MNE WU-DF315SNE WU-DF315MNE WU-DF315MN WU-DF315LN WU-DF355SG WU-DF355SG WU-DF355SJ WU-DF355SN WU-DF355MJ WU-DF355MN WU-DF355LJ WU-DF355LN

27 Helkapslade kortslutna trefasmotorer W gjutjärn 8 poler 750 r/m IP V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns WP-DF80MG WP-DF80MM WP-DF90SG WP-DF90LM WP-DF100LR WP-DF100LS WP-DF112MS WP-DF132SM WP-DF132MR WP-DF160ME WP-DF160MM WP-DF160LV WP-DF180LM WP-UDF200LNX WP-UDF225SN WP-UDF225MN WP-UDF250MNE WP-UDF280SNE WP-UDF280MNE WP-UDF315SNE WP-UDF315MNE WP-UDF315MN WP-UDF315LN WP-UDF355SJ WP-UDF355SN WP-UDF355SN WP-UDF355MJ WP-UDF355MN WP-UDF355LN

28 Brook Crompton W gjutjärn virkestork Högtemperaturmotor FÖR VIRKESTORKAR ELLER ANDRA APPLIKATIONER MED HÖGA OMGIVNINGSTEMPERATURER Motorerna är byggda för att tåla extrema miljöer med såväl höga temperaturer som aggressiv miljö, Motorerna är i gjutjärn och ytbehandlade såväl in som utvändigt för att tåla luftfuktighet upp till 100 %, och omgivningstemperatur upp till 80 C med IEC effektuttag. ISOLATIONSKLASS H EFTERSMÖRJNING MED DRÄNERING I BÅDA ÄNDAR. HÖGTEMPERATURFETT RADIALTÄTNING I SILIKON YTBEHANDLAD MED EPOXIFÄRG IN- OCH UTVÄNDIGT DRÄNERINGSHÅL (LEVERERAS PLUGGADE) METALLFLÄKT ROSTFRI MÄRKSKYLT TERMOSKYDD I LINDNINGEN OMGIVNINGSTEMPERATUR UPP TILL 120 C MED REDUCERAT EFFEKTUTTAG Kan fås i effekter upp till 400 kw. Måttskiss se Brook Crompton gjutjärnsmotorer två sidor fram. 25

29 Helkapslade kortslutna trefasmotorer W gjutjärn virkestork V, 50 Hz Typ Effekt Varv- Pris Kr Ström Cos M Ist/I Mst/M J Vikt tal B3 B5, B14 B3/B V B3 kw rpm fot fläns B3/B5 A % Nm kgm 2 kg fot/fläns 2 poler 3000 r/m IP 55 WP-DF100LMF ,5 0,9 86,7 9,9 8,2 3,0 0, WP-DF112MMX ,2 0,91 87,6 13,3 8 3,0 0, WP-DF132SEX 5, ,1 0,89 88,6 18,0 8,3 2,7 0, WP-DF132SJX 7, ,3 0,91 89,5 24,7 8,3 2,5 0, WP-DF160MB ,7 0,89 90,5 35,8 7,8 2,2 0, WP-DF160MJ ,3 0,9 91,3 48,8 8 2,2 0, WP-DF160LR 18, ,91 91,8 60,2 8,7 2,4 0, WP-DF180ME ,92 92,2 71,4 9 2,2 0, poler 1500 r/m IP 55 WP-DF100LRF ,5 0,8 86,4 14,6 7,6 2,8 0, WP-DF100LTF ,0 0,8 87,4 19,8 7,5 3,1 0, WP-DF112MWX ,9 0,8 88,3 26,4 7,3 2,6 0, WP-DF132STX ,6 0,8 89,2 36,2 7,8 2,7 0,03 78 WP-DF132MVX ,5 0,8 90,1 49,1 8,1 2,9 0, WP-DF160MJ ,0 0,8 91,0 71,5 7,7 2,5 0, WP-DF160LR ,1 0,8 91,8 97,5 7,7 2,5 0, WP-DF180ME ,0 0,8 92,2 120,0 8,4 2,8 0, WP-DF180LJ ,0 0,8 92,6 143,0 7,5 2,5 0, poler 1000 r/m IP 55 WP-DF100LR ,3 0, ,4 4,2 2,0 0, WP-DF112MS ,5 0, ,1 5,8 2,8 0, WP-DF132SG ,1 0, ,8 6,5 2,2 0, WP-DF132ML ,0 0, ,8 6,2 2,1 0, WP-DF132MM ,3 0, ,7 5,5 2,0 0, WP-DF160MM ,0 0, ,4 6,5 1,8 0, WP-DF160LV ,7 0, ,5 2,0 0, WP-DF180LM , ,5 2,4 0, WP-UDF200LGX ,8 91, ,0 2,3 0, WP-DF200LNX ,8 91, ,0 2,3 0, WP-UDF225MN ,8 92, ,0 2,7 1, WP-UDF250MNE ,82 93, ,0 2,7 1, WP-UDF280SNE ,83 93, ,0 2,5 2, poler 750 r/m IP 55 WP-DF100LR ,64 0,59 69,5 10,4 3,2 1,8 0, WP-DF100LS ,7 0,60 71,5 15,2 3,2 1,8 0, WP-DF112MS ,4 0,66 74,5 20,7 4,0 1,9 0, WP-DF132SM ,9 0,65 82,5 29,2 5,0 1,6 0, WP-DF132MR ,8 0,66 84,0 39,8 5,0 1,6 0, WP-DF160ME ,9 0,68 86,0 52,7 5,5 1,6 0, WP-DF160MM ,2 0,69 87,0 72,4 5,7 1,6 0, WP-DF160LV ,3 0,71 88,0 98,8 6,0 1,6 0, WP-DF180LM ,3 0,67 90,0 143,9 4,5 2,0 0, WP-UDF200LNX ,73 90, ,8 1,8 0, WP-UDF225SN ,73 90, ,5 2,0 0, WP-UDF225MN ,74 91, ,0 2,0 1, WP-UDF250MNE ,74 92, ,0 1,7 1, WP-UDF280SNE ,75 92, ,0 1,7 2, Skilda lindningar. Avtagande moment 4/6 och 6/8 poler IP 55 Typ Effekt Varvtal Pris Kr Ström Cos M Ist/I Mst/M J Vikt B3 400 V B3 kw rpm A % Nm kgm 2 kg WP-DF160MM 10/3,3 1500/ WP-DF160LX 7,5/4 1000/
