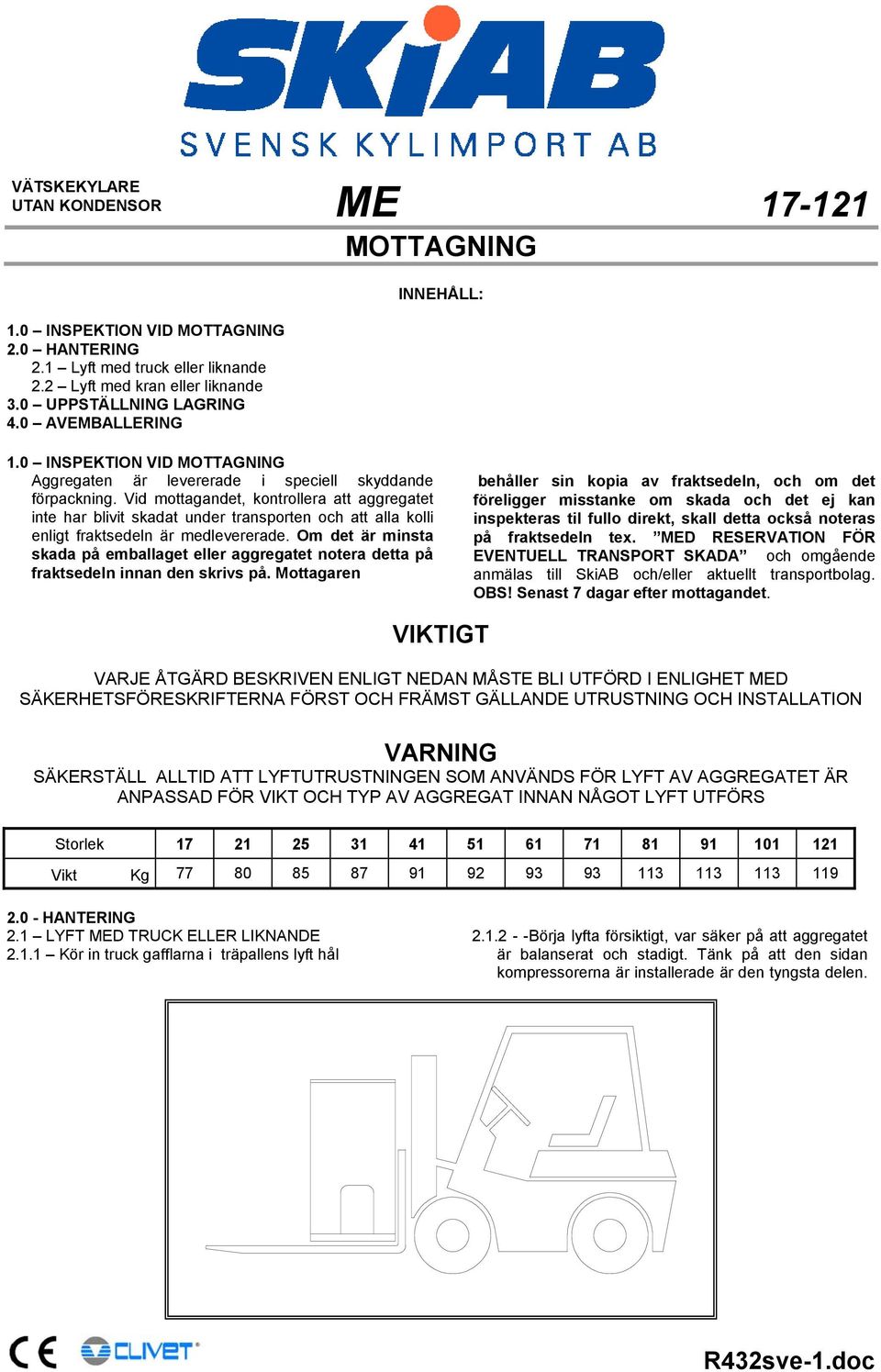

1 VÄTSKEKYLARE UTAN KONDENSOR ME INSPEKTION VID MOTTAGNING 2.0 HANTERING 2.1 Lyft med truck eller liknande 2.2 Lyft med kran eller liknande 3.0 UPPSTÄLLNING LAGRING 4.0 AVEMBALLERING MOTTAGNING INNEHÅLL: 1.0 INSPEKTION VID MOTTAGNING Aggregaten är levererade i speciell skyddande förpackning. Vid mottagandet, kontrollera att aggregatet inte har blivit skadat under transporten och att alla kolli enligt fraktsedeln är medlevererade. Om det är minsta skada på emballaget eller aggregatet notera detta på fraktsedeln innan den skrivs på. Mottagaren behåller sin kopia av fraktsedeln, och om det föreligger misstanke om skada och det ej kan inspekteras til fullo direkt, skall detta också noteras på fraktsedeln tex. MED RESERVATION FÖR EVENTUELL TRANSPORT SKADA och omgående anmälas till SkiAB och/eller aktuellt transportbolag. OBS! Senast 7 dagar efter mottagandet. VIKTIGT VARJE ÅTGÄRD BESKRIVEN ENLIGT NEDAN MÅSTE BLI UTFÖRD I ENLIGHET MED SÄKERHETSFÖRESKRIFTERNA FÖRST OCH FRÄMST GÄLLANDE UTRUSTNING OCH INSTALLATION VARNING SÄKERSTÄLL ALLTID ATT LYFTUTRUSTNINGEN SOM ANVÄNDS FÖR LYFT AV AGGREGATET ÄR ANPASSAD FÖR VIKT OCH TYP AV AGGREGAT INNAN NÅGOT LYFT UTFÖRS Storlek Vikt Kg HANTERING 2.1 LYFT MED TRUCK ELLER LIKNANDE Kör in truck gafflarna i träpallens lyft hål Börja lyfta försiktigt, var säker på att aggregatet är balanserat och stadigt. Tänk på att den sidan kompressorerna är installerade är den tyngsta delen. R432sve-1.doc

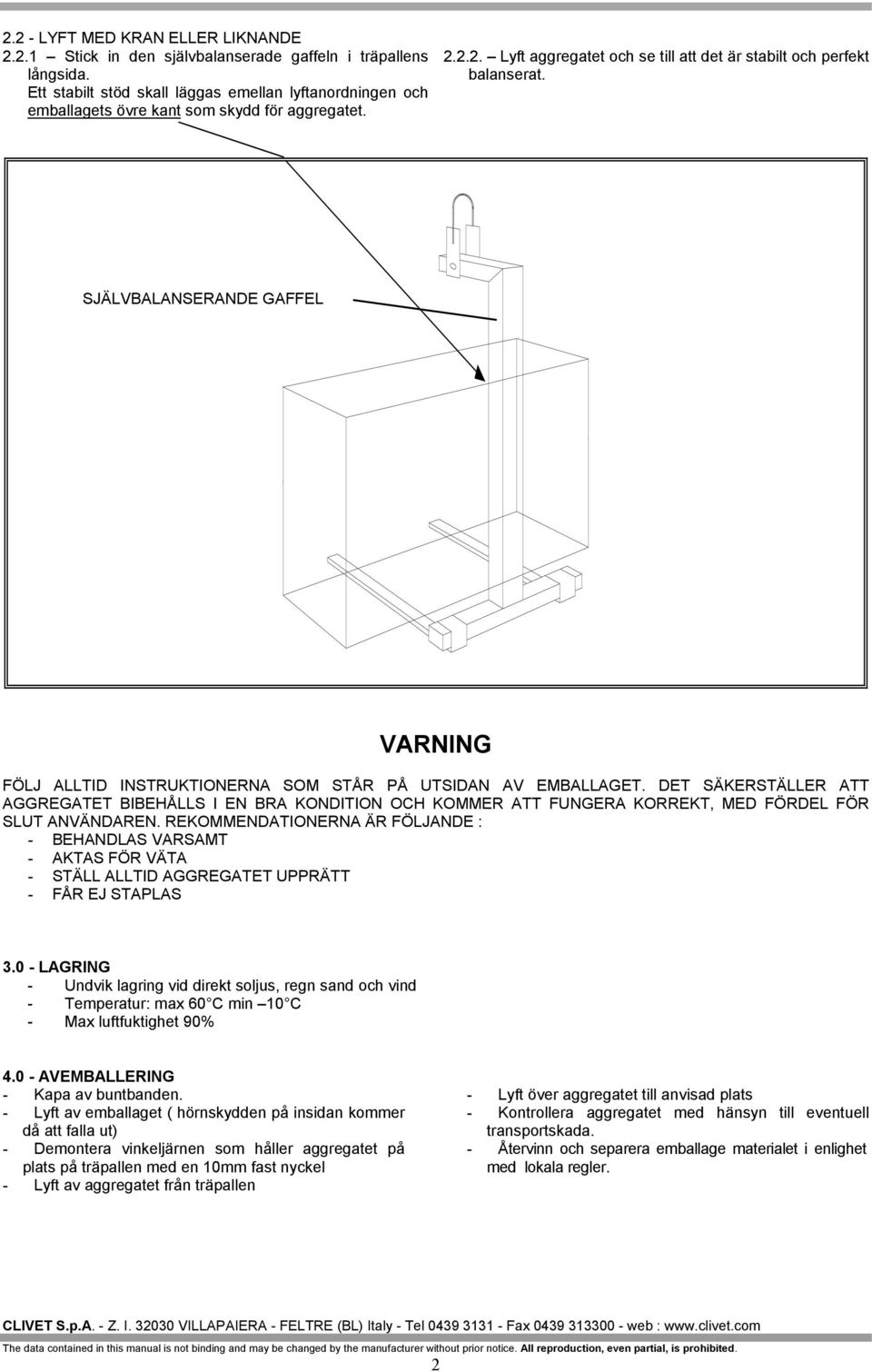

2 2.2 - LYFT MED KRAN ELLER LIKNANDE Stick in den självbalanserade gaffeln i träpallens långsida. Ett stabilt stöd skall läggas emellan lyftanordningen och emballagets övre kant som skydd för aggregatet Lyft aggregatet och se till att det är stabilt och perfekt balanserat. Forca autoequilibrante SJÄLVBALANSERANDE GAFFEL VARNING FÖLJ ALLTID INSTRUKTIONERNA SOM STÅR PÅ UTSIDAN AV EMBALLAGET. DET SÄKERSTÄLLER ATT AGGREGATET BIBEHÅLLS I EN BRA KONDITION OCH KOMMER ATT FUNGERA KORREKT, MED FÖRDEL FÖR SLUT ANVÄNDAREN. REKOMMENDATIONERNA ÄR FÖLJANDE : - BEHANDLAS VARSAMT - AKTAS FÖR VÄTA - STÄLL ALLTID AGGREGATET UPPRÄTT - FÅR EJ STAPLAS LAGRING - Undvik lagring vid direkt soljus, regn sand och vind - Temperatur: max 60 C min 10 C - Max luftfuktighet 90% AVEMBALLERING - Kapa av buntbanden. - Lyft av emballaget ( hörnskydden på insidan kommer då att falla ut) - Demontera vinkeljärnen som håller aggregatet på plats på träpallen med en 10mm fast nyckel - Lyft av aggregatet från träpallen - Lyft över aggregatet till anvisad plats - Kontrollera aggregatet med hänsyn till eventuell transportskada. - Återvinn och separera emballage materialet i enlighet med lokala regler. CLIVET S.p.A. - Z. I VILLAPAIERA - FELTRE (BL) Italy - Tel Fax web : The data contained in this manual is not binding and may be changed by the manufacturer without prior notice. All reproduction, even partial, is prohibited. 2

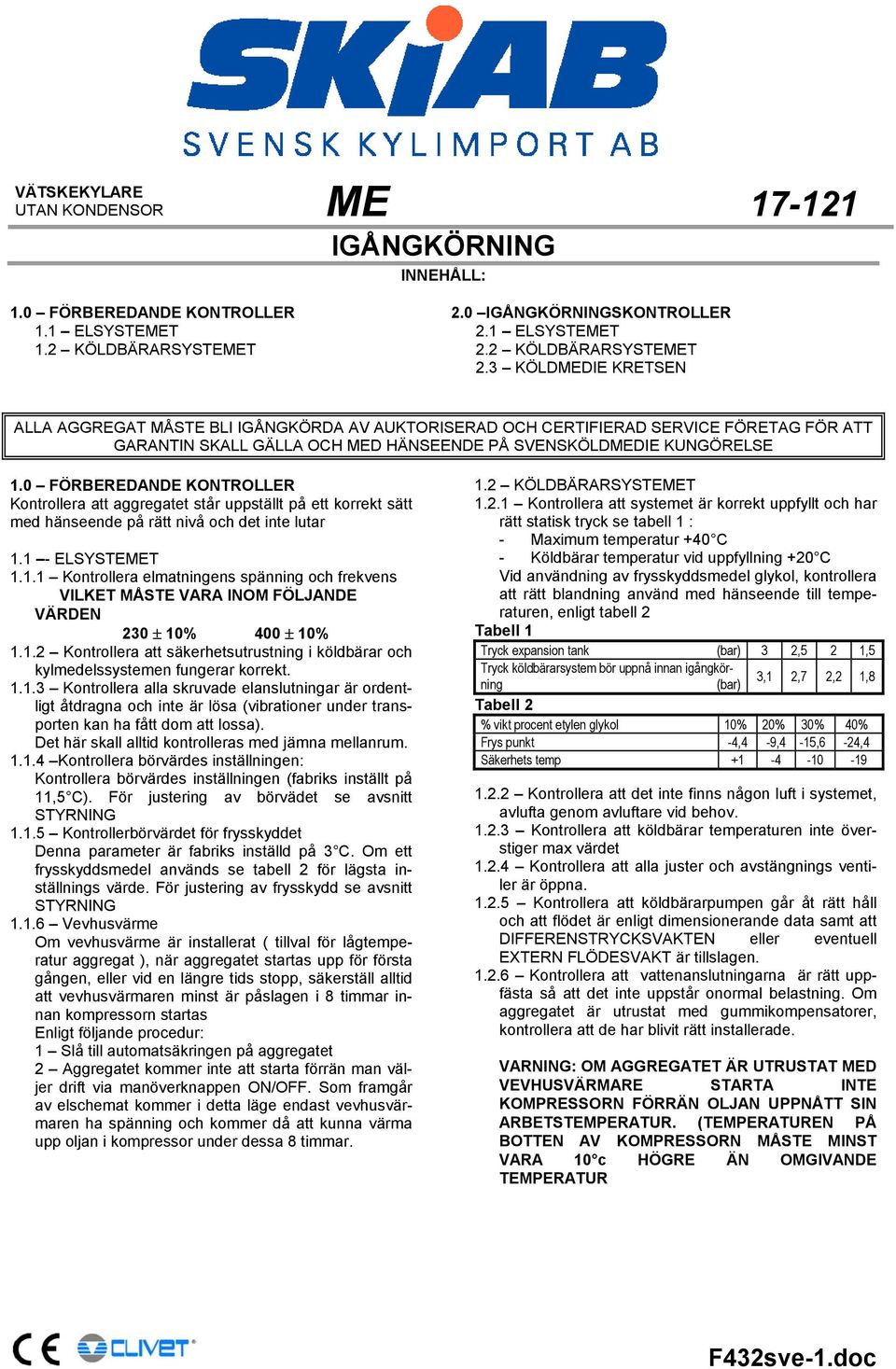

3 VÄTSKEKYLARE UTAN KONDENSOR ME IGÅNGKÖRNING INNEHÅLL: 1.0 FÖRBEREDANDE KONTROLLER 1.1 ELSYSTEMET 1.2 KÖLDBÄRARSYSTEMET 2.0 IGÅNGKÖRNINGSKONTROLLER 2.1 ELSYSTEMET 2.2 KÖLDBÄRARSYSTEMET 2.3 KÖLDMEDIE KRETSEN ALLA AGGREGAT MÅSTE BLI IGÅNGKÖRDA AV AUKTORISERAD OCH CERTIFIERAD SERVICE FÖRETAG FÖR ATT GARANTIN SKALL GÄLLA OCH MED HÄNSEENDE PÅ SVENSKÖLDMEDIE KUNGÖRELSE 1.0 FÖRBEREDANDE KONTROLLER Kontrollera att aggregatet står uppställt på ett korrekt sätt med hänseende på rätt nivå och det inte lutar ELSYSTEMET Kontrollera elmatningens spänning och frekvens VILKET MÅSTE VARA INOM FÖLJANDE VÄRDEN 230 ± 10% 400 ± 10% Kontrollera att säkerhetsutrustning i köldbärar och kylmedelssystemen fungerar korrekt Kontrollera alla skruvade elanslutningar är ordentligt åtdragna och inte är lösa (vibrationer under transporten kan ha fått dom att lossa). Det här skall alltid kontrolleras med jämna mellanrum Kontrollera börvärdes inställningen: Kontrollera börvärdes inställningen (fabriks inställt på 11,5 C). För justering av börvädet se avsnitt STYRNING Kontrollerbörvärdet för frysskyddet Denna parameter är fabriks inställd på 3 C. Om ett frysskyddsmedel används se tabell 2 för lägsta inställnings värde. För justering av frysskydd se avsnitt STYRNING Vevhusvärme Om vevhusvärme är installerat ( tillval för lågtemperatur aggregat ), när aggregatet startas upp för första gången, eller vid en längre tids stopp, säkerställ alltid att vevhusvärmaren minst är påslagen i 8 timmar innan kompressorn startas Enligt följande procedur: 1 Slå till automatsäkringen på aggregatet 2 Aggregatet kommer inte att starta förrän man väljer drift via manöverknappen ON/OFF. Som framgår av elschemat kommer i detta läge endast vevhusvärmaren ha spänning och kommer då att kunna värma upp oljan i kompressor under dessa 8 timmar. 1.2 KÖLDBÄRARSYSTEMET Kontrollera att systemet är korrekt uppfyllt och har rätt statisk tryck se tabell 1 : - Maximum temperatur +40 C - Köldbärar temperatur vid uppfyllning +20 C Vid användning av frysskyddsmedel glykol, kontrollera att rätt blandning använd med hänseende till temperaturen, enligt tabell 2 Tabell 1 Tryck expansion tank (bar) 3 2,5 2 1,5 Tryck köldbärarsystem bör uppnå innan igångkörning (bar) 3,1 2,7 2,2 1,8 Tabell 2 % vikt procent etylen glykol 10% 20% 30% 40% Frys punkt -4,4-9,4-15,6-24,4 Säkerhets temp Kontrollera att det inte finns någon luft i systemet, avlufta genom avluftare vid behov Kontrollera att köldbärar temperaturen inte överstiger max värdet Kontrollera att alla juster och avstängnings ventiler är öppna Kontrollera att köldbärarpumpen går åt rätt håll och att flödet är enligt dimensionerande data samt att DIFFERENSTRYCKSVAKTEN eller eventuell EXTERN FLÖDESVAKT är tillslagen Kontrollera att vattenanslutningarna är rätt uppfästa så att det inte uppstår onormal belastning. Om aggregatet är utrustat med gummikompensatorer, kontrollera att de har blivit rätt installerade. VARNING: OM AGGREGATET ÄR UTRUSTAT MED VEVHUSVÄRMARE STARTA INTE KOMPRESSORN FÖRRÄN OLJAN UPPNÅTT SIN ARBETSTEMPERATUR. (TEMPERATUREN PÅ BOTTEN AV KOMPRESSORN MÅSTE MINST VARA 10 c HÖGRE ÄN OMGIVANDE TEMPERATUR F432sve-1.doc

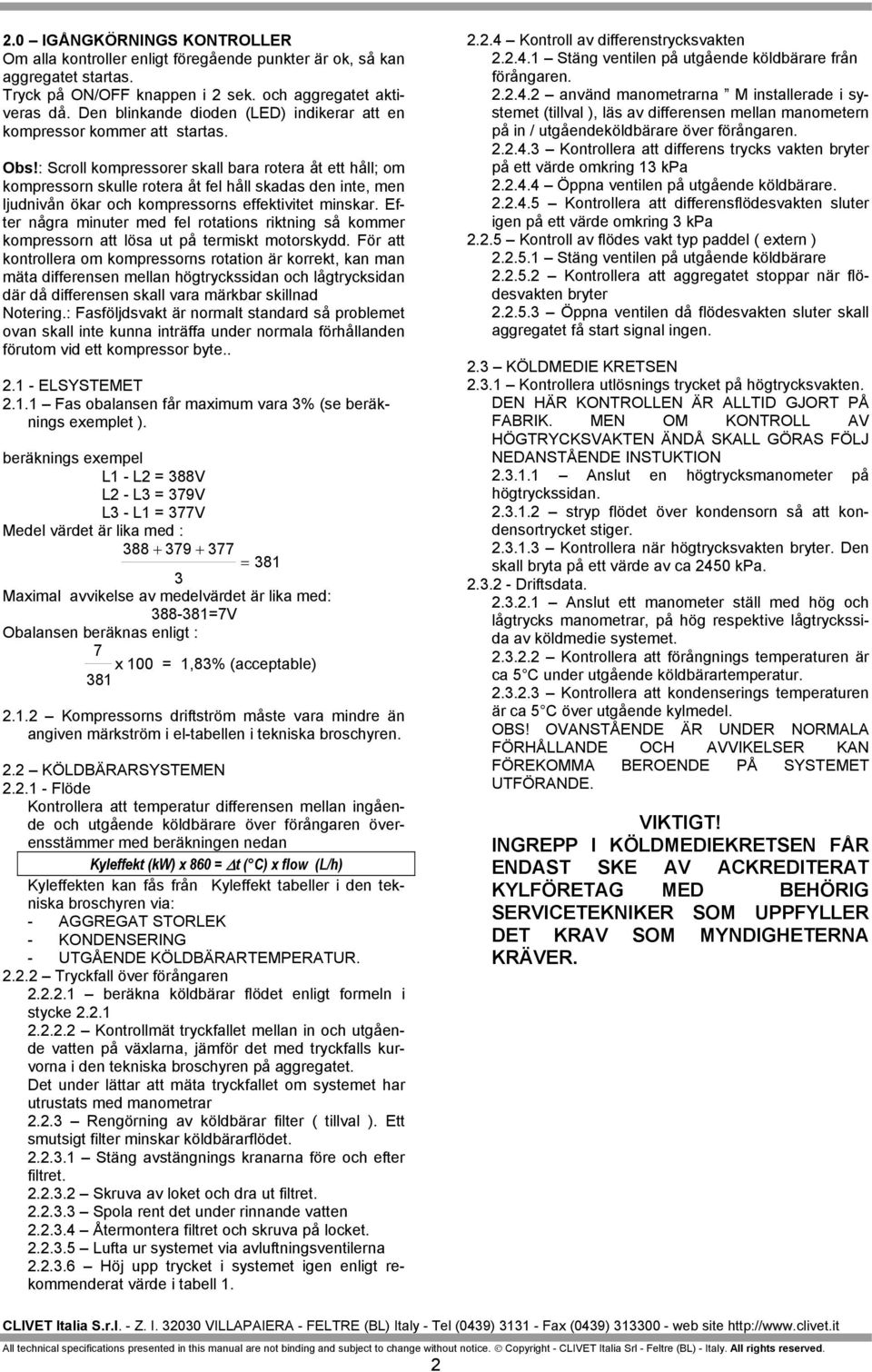

4 2.0 IGÅNGKÖRNINGS KONTROLLER Om alla kontroller enligt föregående punkter är ok, så kan aggregatet startas. Tryck på ON/OFF knappen i 2 sek. och aggregatet aktiveras då. Den blinkande dioden (LED) indikerar att en kompressor kommer att startas. Obs!: Scroll kompressorer skall bara rotera åt ett håll; om kompressorn skulle rotera åt fel håll skadas den inte, men ljudnivån ökar och kompressorns effektivitet minskar. Efter några minuter med fel rotations riktning så kommer kompressorn att lösa ut på termiskt motorskydd. För att kontrollera om kompressorns rotation är korrekt, kan man mäta differensen mellan högtryckssidan och lågtrycksidan där då differensen skall vara märkbar skillnad Notering.: Fasföljdsvakt är normalt standard så problemet ovan skall inte kunna inträffa under normala förhållanden förutom vid ett kompressor byte ELSYSTEMET Fas obalansen får maximum vara 3% (se beräknings exemplet ). beräknings exempel L1 - L2 = 388V L2 - L3 = 379V L3 - L1 = 377V Medel värdet är lika med : = Maximal avvikelse av medelvärdet är lika med: =7V Obalansen beräknas enligt : 7 x 100 = 1,83% (acceptable) Kompressorns driftström måste vara mindre än angiven märkström i el-tabellen i tekniska broschyren. 2.2 KÖLDBÄRARSYSTEMEN Flöde Kontrollera att temperatur differensen mellan ingående och utgående köldbärare över förångaren överensstämmer med beräkningen nedan Kyleffekt (kw) x 860 = t ( C) x flow (L/h) Kyleffekten kan fås från Kyleffekt tabeller i den tekniska broschyren via: - AGGREGAT STORLEK - KONDENSERING - UTGÅENDE KÖLDBÄRARTEMPERATUR Tryckfall över förångaren beräkna köldbärar flödet enligt formeln i stycke Kontrollmät tryckfallet mellan in och utgående vatten på växlarna, jämför det med tryckfalls kurvorna i den tekniska broschyren på aggregatet. Det under lättar att mäta tryckfallet om systemet har utrustats med manometrar Rengörning av köldbärar filter ( tillval ). Ett smutsigt filter minskar köldbärarflödet Stäng avstängnings kranarna före och efter filtret Skruva av loket och dra ut filtret Spola rent det under rinnande vatten Återmontera filtret och skruva på locket Lufta ur systemet via avluftningsventilerna Höj upp trycket i systemet igen enligt rekommenderat värde i tabell Kontroll av differenstrycksvakten Stäng ventilen på utgående köldbärare från förångaren använd manometrarna M installerade i systemet (tillval ), läs av differensen mellan manometern på in / utgåendeköldbärare över förångaren Kontrollera att differens trycks vakten bryter på ett värde omkring 13 kpa Öppna ventilen på utgående köldbärare Kontrollera att differensflödesvakten sluter igen på ett värde omkring 3 kpa Kontroll av flödes vakt typ paddel ( extern ) Stäng ventilen på utgående köldbärare Kontrollera att aggregatet stoppar när flödesvakten bryter Öppna ventilen då flödesvakten sluter skall aggregatet få start signal ingen. 2.3 KÖLDMEDIE KRETSEN Kontrollera utlösnings trycket på högtrycksvakten. DEN HÄR KONTROLLEN ÄR ALLTID GJORT PÅ FABRIK. MEN OM KONTROLL AV HÖGTRYCKSVAKTEN ÄNDÅ SKALL GÖRAS FÖLJ NEDANSTÅENDE INSTUKTION Anslut en högtrycksmanometer på högtryckssidan stryp flödet över kondensorn så att kondensortrycket stiger Kontrollera när högtrycksvakten bryter. Den skall bryta på ett värde av ca 2450 kpa Driftsdata Anslut ett manometer ställ med hög och lågtrycks manometrar, på hög respektive lågtryckssida av köldmedie systemet Kontrollera att förångnings temperaturen är ca 5 C under utgående köldbärartemperatur Kontrollera att kondenserings temperaturen är ca 5 C över utgående kylmedel. OBS! OVANSTÅENDE ÄR UNDER NORMALA FÖRHÅLLANDE OCH AVVIKELSER KAN FÖREKOMMA BEROENDE PÅ SYSTEMET UTFÖRANDE. VIKTIGT! INGREPP I KÖLDMEDIEKRETSEN FÅR ENDAST SKE AV ACKREDITERAT KYLFÖRETAG MED BEHÖRIG SERVICETEKNIKER SOM UPPFYLLER DET KRAV SOM MYNDIGHETERNA KRÄVER. CLIVET Italia S.r.l. - Z. I VILLAPAIERA - FELTRE (BL) Italy - Tel (0439) Fax (0439) web site All technical specifications presented in this manual are not binding and subject to change without notice. Copyright - CLIVET Italia Srl - Feltre (BL) - Italy. All rights reserved. 2

5 VÄTSKEKYLARE UTAN KONDENSOR ME STYRNING INNEHÅLL: FUNKTIONER I HUVUDKONTROLLMODULEN KOMPRESSOR TIDER STYRNING AV CIRKULATIONSPUMP EXTERN START/STOPP FLÖDESLARM KONTROLLMODULENS MANÖVERPANEL INSTÄLLNING AV DRIFTSPARAMETERAR KNAPPARNAS ANVÄNDNING OCH BETYDELSE VAL AV DRIFTSLÄGE INSTÄLLNING AV BÖRVÄRDE INSTÄLLNING AV FRYSSKYDD LARMKODERS BETYDELSE FUNKTIONER I HUVUDKONTROLLMODULEN 1.1 Vid första uppstarten är aggregatet i standby-läge och väntar på drift i läge SOMMAR; detta val görs genom att trycka på MODE-knappen. Upprepade tryckningar medför följande driftslägesval: Standby Kyldrift Standby Vid valet Kyldrift (Cool) aktiveras vätskekyldrift. Vilket driftsläge som valts visas på manöverpanelen genom att lysdiod tänds vid aktuellt val (se ovan bild). Snöflinga = kyldrift. Vid eventuella strömavbrott sparas aktuella inställningar och då strömmen kommer tillbaka är statusen densamma som när strömmen försvann. Kontrollmodulens syfte är att försöka hålla temperaturen på inkommande vätskan så nära inställt börvärde som möjligt. I kyldrift är det på inkommnde köldbärare. C432SVE-1.DOC

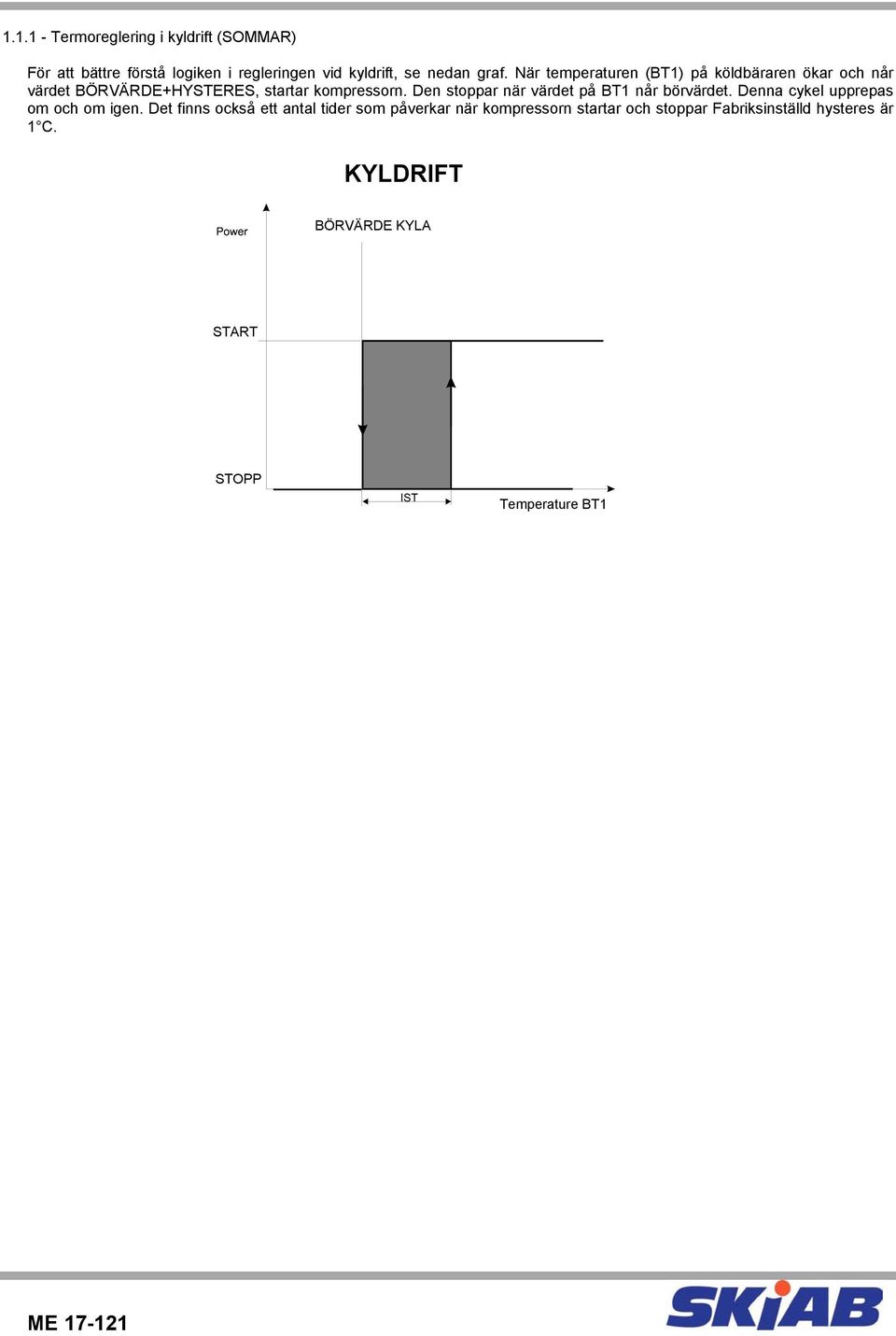

6 Termoreglering i kyldrift (SOMMAR) För att bättre förstå logiken i regleringen vid kyldrift, se nedan graf. När temperaturen (BT1) på köldbäraren ökar och når värdet BÖRVÄRDE+HYSTERES, startar kompressorn. Den stoppar när värdet på BT1 når börvärdet. Denna cykel upprepas om och om igen. Det finns också ett antal tider som påverkar när kompressorn startar och stoppar Fabriksinställd hysteres är 1 C. KYLDRIFT BÖRVÄRDE KYLA START STOPP Temperature BT1 ME

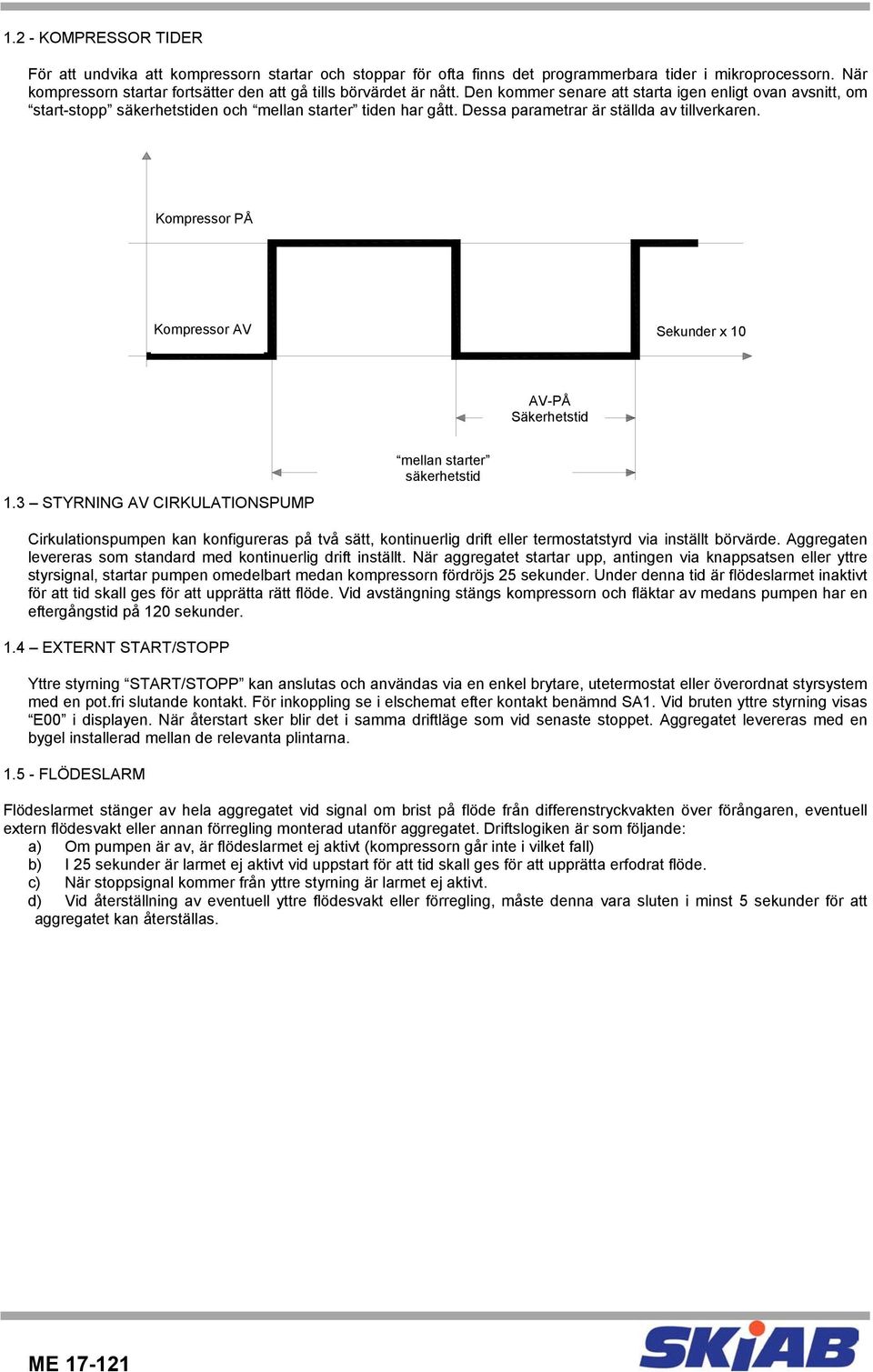

7 1.2 - KOMPRESSOR TIDER För att undvika att kompressorn startar och stoppar för ofta finns det programmerbara tider i mikroprocessorn. När kompressorn startar fortsätter den att gå tills börvärdet är nått. Den kommer senare att starta igen enligt ovan avsnitt, om start-stopp säkerhetstiden och mellan starter tiden har gått. Dessa parametrar är ställda av tillverkaren. Compressor Kompressor ON PÅ Compressor Kompressor OFF AV Seconds Sekunder + 10x 10 Off AV-PÅ On Safety Säkerhetstid time 1.3 STYRNING AV CIRKULATIONSPUMP mellan starter On säkerhetstid / on safety time Cirkulationspumpen kan konfigureras på två sätt, kontinuerlig drift eller termostatstyrd via inställt börvärde. Aggregaten levereras som standard med kontinuerlig drift inställt. När aggregatet startar upp, antingen via knappsatsen eller yttre styrsignal, startar pumpen omedelbart medan kompressorn fördröjs 25 sekunder. Under denna tid är flödeslarmet inaktivt för att tid skall ges för att upprätta rätt flöde. Vid avstängning stängs kompressorn och fläktar av medans pumpen har en eftergångstid på 120 sekunder. 1.4 EXTERNT START/STOPP Yttre styrning START/STOPP kan anslutas och användas via en enkel brytare, utetermostat eller överordnat styrsystem med en pot.fri slutande kontakt. För inkoppling se i elschemat efter kontakt benämnd SA1. Vid bruten yttre styrning visas E00 i displayen. När återstart sker blir det i samma driftläge som vid senaste stoppet. Aggregatet levereras med en bygel installerad mellan de relevanta plintarna FLÖDESLARM Flödeslarmet stänger av hela aggregatet vid signal om brist på flöde från differenstryckvakten över förångaren, eventuell extern flödesvakt eller annan förregling monterad utanför aggregatet. Driftslogiken är som följande: a) Om pumpen är av, är flödeslarmet ej aktivt (kompressorn går inte i vilket fall) b) I 25 sekunder är larmet ej aktivt vid uppstart för att tid skall ges för att upprätta erfodrat flöde. c) När stoppsignal kommer från yttre styrning är larmet ej aktivt. d) Vid återställning av eventuell yttre flödesvakt eller förregling, måste denna vara sluten i minst 5 sekunder för att aggregatet kan återställas. ME

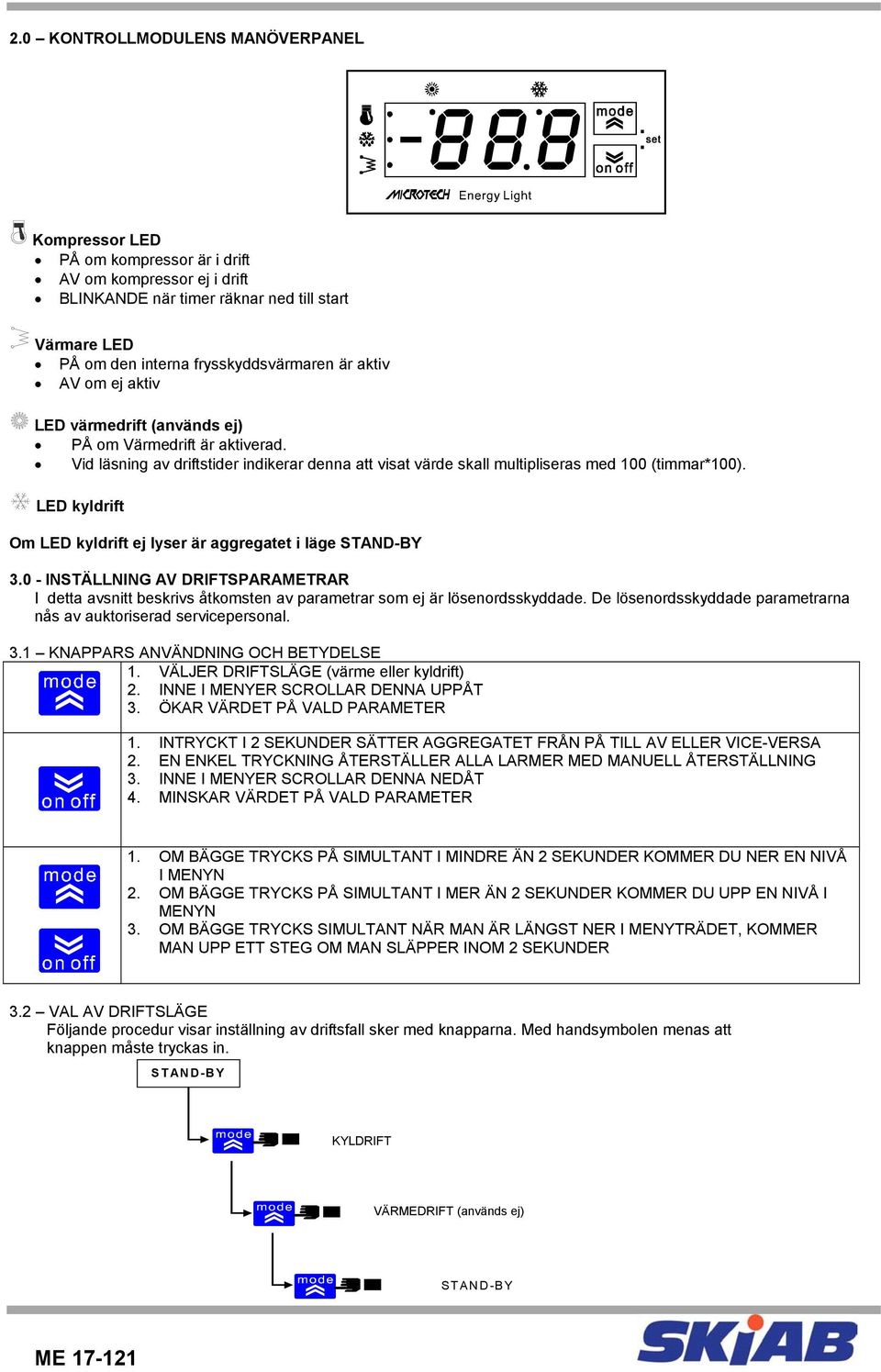

8 2.0 KONTROLLMODULENS MANÖVERPANEL Kompressor LED PÅ om kompressor är i drift AV om kompressor ej i drift BLINKANDE när timer räknar ned till start Värmare LED PÅ om den interna frysskyddsvärmaren är aktiv AV om ej aktiv LED värmedrift (används ej) PÅ om Värmedrift är aktiverad. Vid läsning av driftstider indikerar denna att visat värde skall multipliseras med 100 (timmar*100). LED kyldrift Om LED kyldrift ej lyser är aggregatet i läge STAND-BY INSTÄLLNING AV DRIFTSPARAMETRAR I detta avsnitt beskrivs åtkomsten av parametrar som ej är lösenordsskyddade. De lösenordsskyddade parametrarna nås av auktoriserad servicepersonal. 3.1 KNAPPARS ANVÄNDNING OCH BETYDELSE 1. VÄLJER DRIFTSLÄGE (värme eller kyldrift) 2. INNE I MENYER SCROLLAR DENNA UPPÅT 3. ÖKAR VÄRDET PÅ VALD PARAMETER 1. INTRYCKT I 2 SEKUNDER SÄTTER AGGREGATET FRÅN PÅ TILL AV ELLER VICE-VERSA 2. EN ENKEL TRYCKNING ÅTERSTÄLLER ALLA LARMER MED MANUELL ÅTERSTÄLLNING 3. INNE I MENYER SCROLLAR DENNA NEDÅT 4. MINSKAR VÄRDET PÅ VALD PARAMETER 1. OM BÄGGE TRYCKS PÅ SIMULTANT I MINDRE ÄN 2 SEKUNDER KOMMER DU NER EN NIVÅ I MENYN 2. OM BÄGGE TRYCKS PÅ SIMULTANT I MER ÄN 2 SEKUNDER KOMMER DU UPP EN NIVÅ I MENYN 3. OM BÄGGE TRYCKS SIMULTANT NÄR MAN ÄR LÄNGST NER I MENYTRÄDET, KOMMER MAN UPP ETT STEG OM MAN SLÄPPER INOM 2 SEKUNDER 3.2 VAL AV DRIFTSLÄGE Följande procedur visar inställning av driftsfall sker med knapparna. Med handsymbolen menas att knappen måste tryckas in. STAND-BY FUNZIONAMENTO KYLDRIFT IN COOOLING FUNZIONAMENTO VÄRMEDRIFT (används IN ej) HEATING STAND-BY ME

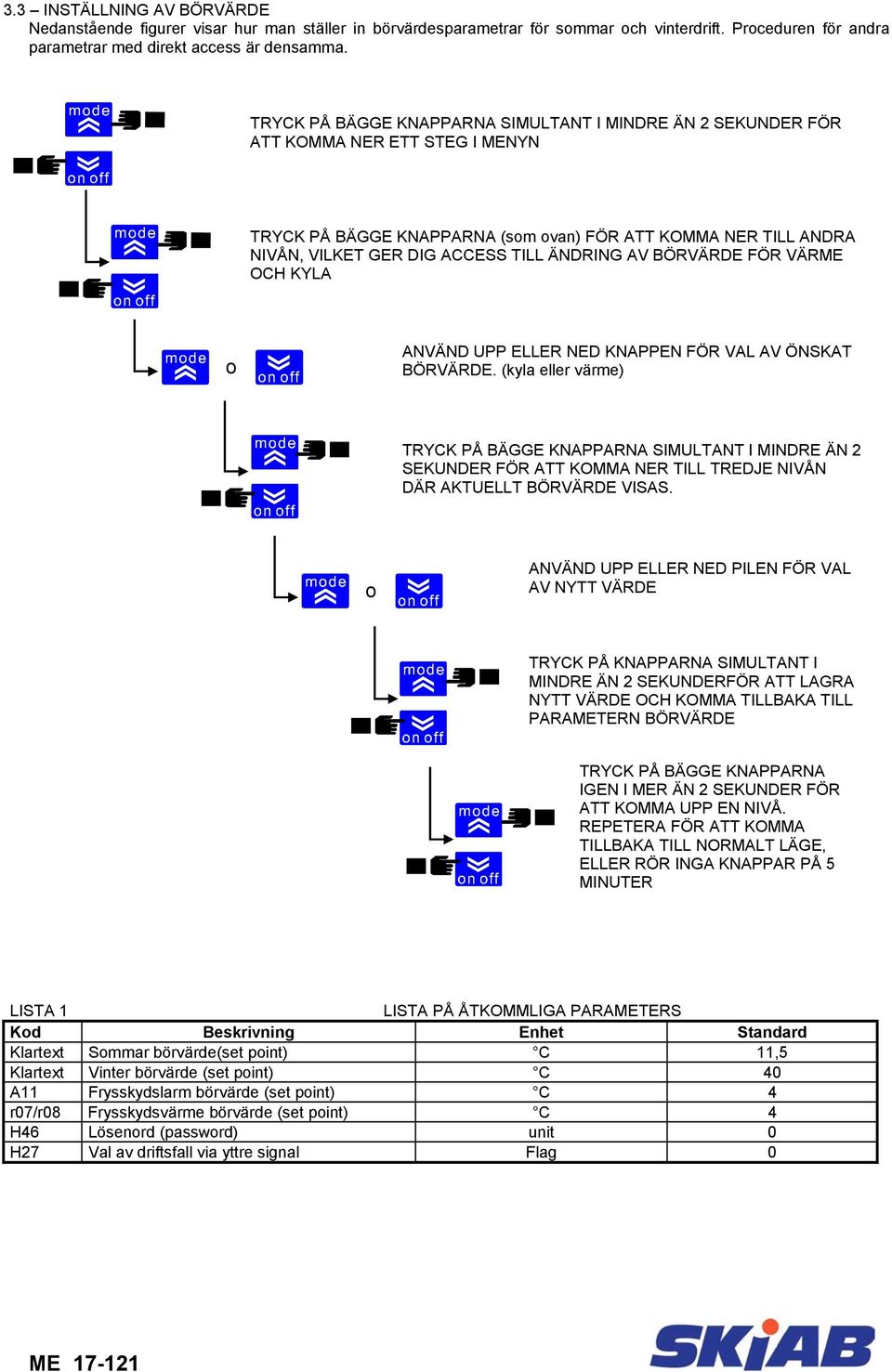

9 3.3 INSTÄLLNING AV BÖRVÄRDE Nedanstående figurer visar hur man ställer in börvärdesparametrar för sommar och vinterdrift. Proceduren för andra parametrar med direkt access är densamma. TRYCK PÅ BÄGGE KNAPPARNA SIMULTANT I MINDRE ÄN 2 SEKUNDER FÖR ATT KOMMA NER ETT STEG I MENYN TRYCK PÅ BÄGGE KNAPPARNA (som ovan) FÖR ATT KOMMA NER TILL ANDRA NIVÅN, VILKET GER DIG ACCESS TILL ÄNDRING AV BÖRVÄRDE FÖR VÄRME OCH KYLA o ANVÄND UPP ELLER NED KNAPPEN FÖR VAL AV ÖNSKAT BÖRVÄRDE. (kyla eller värme) TRYCK PÅ BÄGGE KNAPPARNA SIMULTANT I MINDRE ÄN 2 SEKUNDER FÖR ATT KOMMA NER TILL TREDJE NIVÅN DÄR AKTUELLT BÖRVÄRDE VISAS. o ANVÄND UPP ELLER NED PILEN FÖR VAL AV NYTT VÄRDE TRYCK PÅ KNAPPARNA SIMULTANT I MINDRE ÄN 2 SEKUNDERFÖR ATT LAGRA NYTT VÄRDE OCH KOMMA TILLBAKA TILL PARAMETERN BÖRVÄRDE TRYCK PÅ BÄGGE KNAPPARNA IGEN I MER ÄN 2 SEKUNDER FÖR ATT KOMMA UPP EN NIVÅ. REPETERA FÖR ATT KOMMA TILLBAKA TILL NORMALT LÄGE, ELLER RÖR INGA KNAPPAR PÅ 5 MINUTER LISTA 1 LISTA PÅ ÅTKOMMLIGA PARAMETERS Kod Beskrivning Enhet Standard Klartext Sommar börvärde(set point) C 11,5 Klartext Vinter börvärde (set point) C 40 A11 Frysskydslarm börvärde (set point) C 4 r07/r08 Frysskydsvärme börvärde (set point) C 4 H46 Lösenord (password) unit 0 H27 Val av driftsfall via yttre signal Flag 0 ME

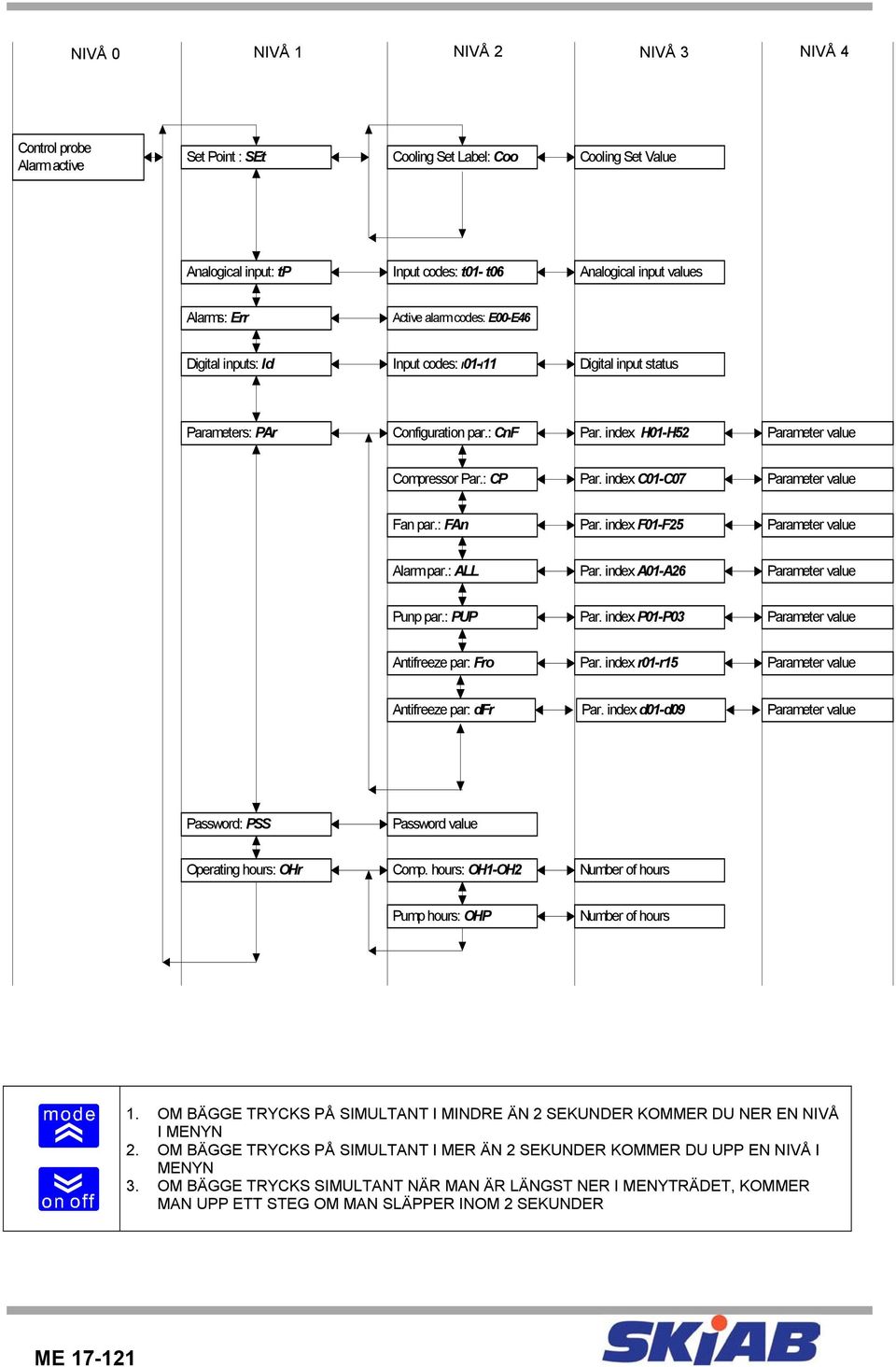

10 Level 0 Level 1 Level 2 Level 3 Level 4 NIVÅ 0 NIVÅ 1 NIVÅ 2 NIVÅ 3 NIVÅ 4 Control probe Alarm active Set Point : SEt Cooling Set Label: Coo Cooling Set Value Analogical input: tp Input codes: t01- t06 Analogical input values Alarms: Err Active alarm codes: E00-E46 Digital inputs: Id Input codes: I01-I11 Digital input status Parameters: PAr Configuration par.: CnF Par. index H01-H52 Compressor Par.: CP Par. index C01-C07 Fan par.: FAn Par. index F01-F25 Alarm par.: ALL Par. index A01-A26 Punp par.: PUP Par. index P01-P03 Antifreeze par: Fro Par. index r01-r15 Antifreeze par: dfr Par. index d01-d09 Password: PSS Password value Operating hours: OHr Comp. hours: OH1-OH2 Number of hours Pump hours: OHP Number of hours 1. OM BÄGGE TRYCKS PÅ SIMULTANT I MINDRE ÄN 2 SEKUNDER KOMMER DU NER EN NIVÅ I MENYN 2. OM BÄGGE TRYCKS PÅ SIMULTANT I MER ÄN 2 SEKUNDER KOMMER DU UPP EN NIVÅ I MENYN 3. OM BÄGGE TRYCKS SIMULTANT NÄR MAN ÄR LÄNGST NER I MENYTRÄDET, KOMMER MAN UPP ETT STEG OM MAN SLÄPPER INOM 2 SEKUNDER ME

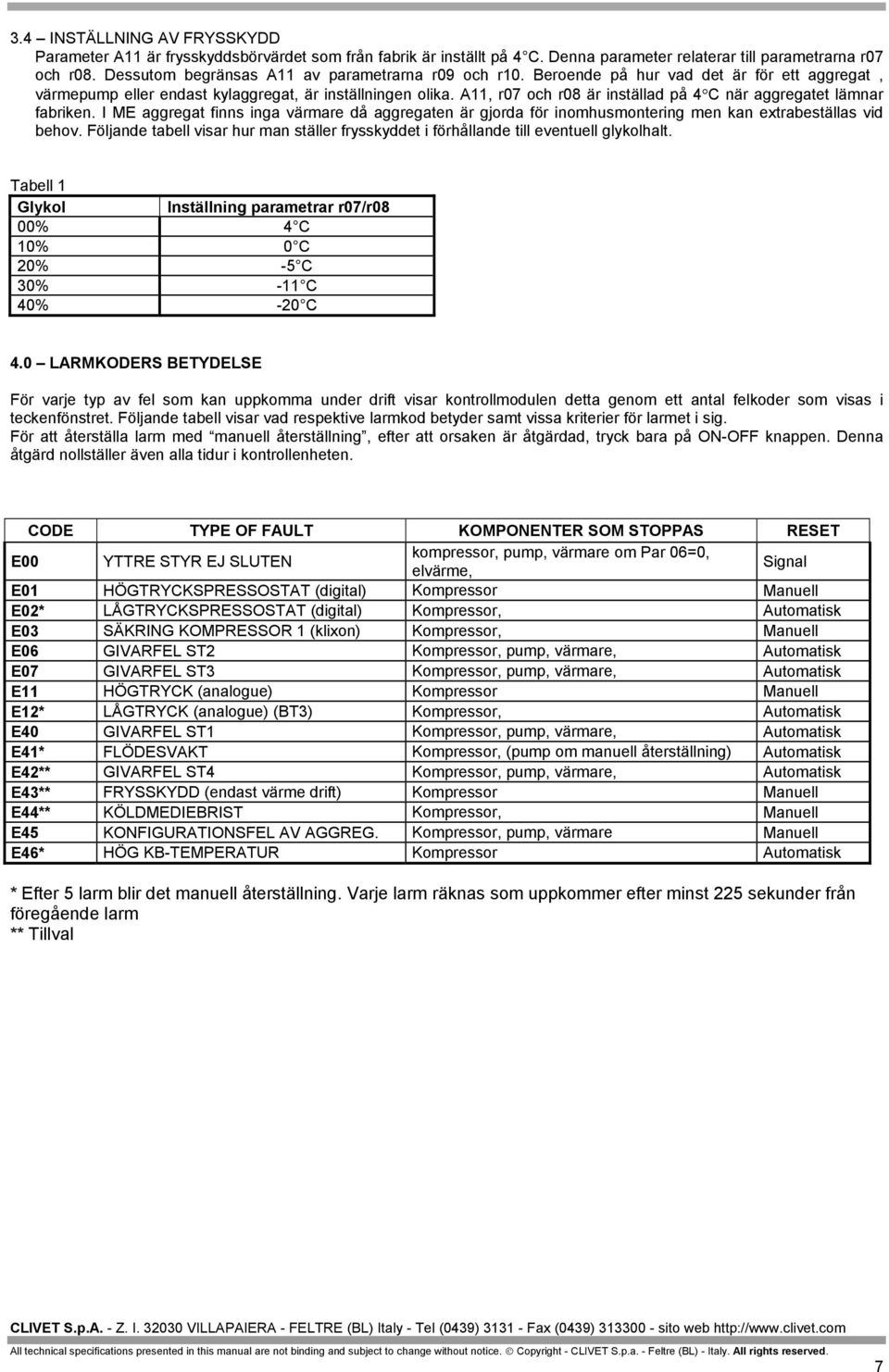

11 3.4 INSTÄLLNING AV FRYSSKYDD Parameter A11 är frysskyddsbörvärdet som från fabrik är inställt på 4 C. Denna parameter relaterar till parametrarna r07 och r08. Dessutom begränsas A11 av parametrarna r09 och r10. Beroende på hur vad det är för ett aggregat, värmepump eller endast kylaggregat, är inställningen olika. A11, r07 och r08 är inställad på 4 C när aggregatet lämnar fabriken. I ME aggregat finns inga värmare då aggregaten är gjorda för inomhusmontering men kan extrabeställas vid behov. Följande tabell visar hur man ställer frysskyddet i förhållande till eventuell glykolhalt. Tabell 1 Glykol Inställning parametrar r07/r08 00% 4 C 10% 0 C 20% -5 C 30% -11 C 40% -20 C 4.0 LARMKODERS BETYDELSE För varje typ av fel som kan uppkomma under drift visar kontrollmodulen detta genom ett antal felkoder som visas i teckenfönstret. Följande tabell visar vad respektive larmkod betyder samt vissa kriterier för larmet i sig. För att återställa larm med manuell återställning, efter att orsaken är åtgärdad, tryck bara på ON-OFF knappen. Denna åtgärd nollställer även alla tidur i kontrollenheten. CODE TYPE OF FAULT KOMPONENTER SOM STOPPAS RESET E00 YTTRE STYR EJ SLUTEN kompressor, pump, värmare om Par 06=0, elvärme, Signal E01 HÖGTRYCKSPRESSOSTAT (digital) Kompressor Manuell E02* LÅGTRYCKSPRESSOSTAT (digital) Kompressor, Automatisk E03 SÄKRING KOMPRESSOR 1 (klixon) Kompressor, Manuell E06 GIVARFEL ST2 Kompressor, pump, värmare, Automatisk E07 GIVARFEL ST3 Kompressor, pump, värmare, Automatisk E11 HÖGTRYCK (analogue) Kompressor Manuell E12* LÅGTRYCK (analogue) (BT3) Kompressor, Automatisk E40 GIVARFEL ST1 Kompressor, pump, värmare, Automatisk E41* FLÖDESVAKT Kompressor, (pump om manuell återställning) Automatisk E42** GIVARFEL ST4 Kompressor, pump, värmare, Automatisk E43** FRYSSKYDD (endast värme drift) Kompressor Manuell E44** KÖLDMEDIEBRIST Kompressor, Manuell E45 KONFIGURATIONSFEL AV AGGREG. Kompressor, pump, värmare Manuell E46* HÖG KB-TEMPERATUR Kompressor Automatisk * Efter 5 larm blir det manuell återställning. Varje larm räknas som uppkommer efter minst 225 sekunder från föregående larm ** Tillval CLIVET S.p.A. - Z. I VILLAPAIERA - FELTRE (BL) Italy - Tel (0439) Fax (0439) sito web All technical specifications presented in this manual are not binding and subject to change without notice. Copyright - CLIVET S.p.a. - Feltre (BL) - Italy. All rights reserved. 7

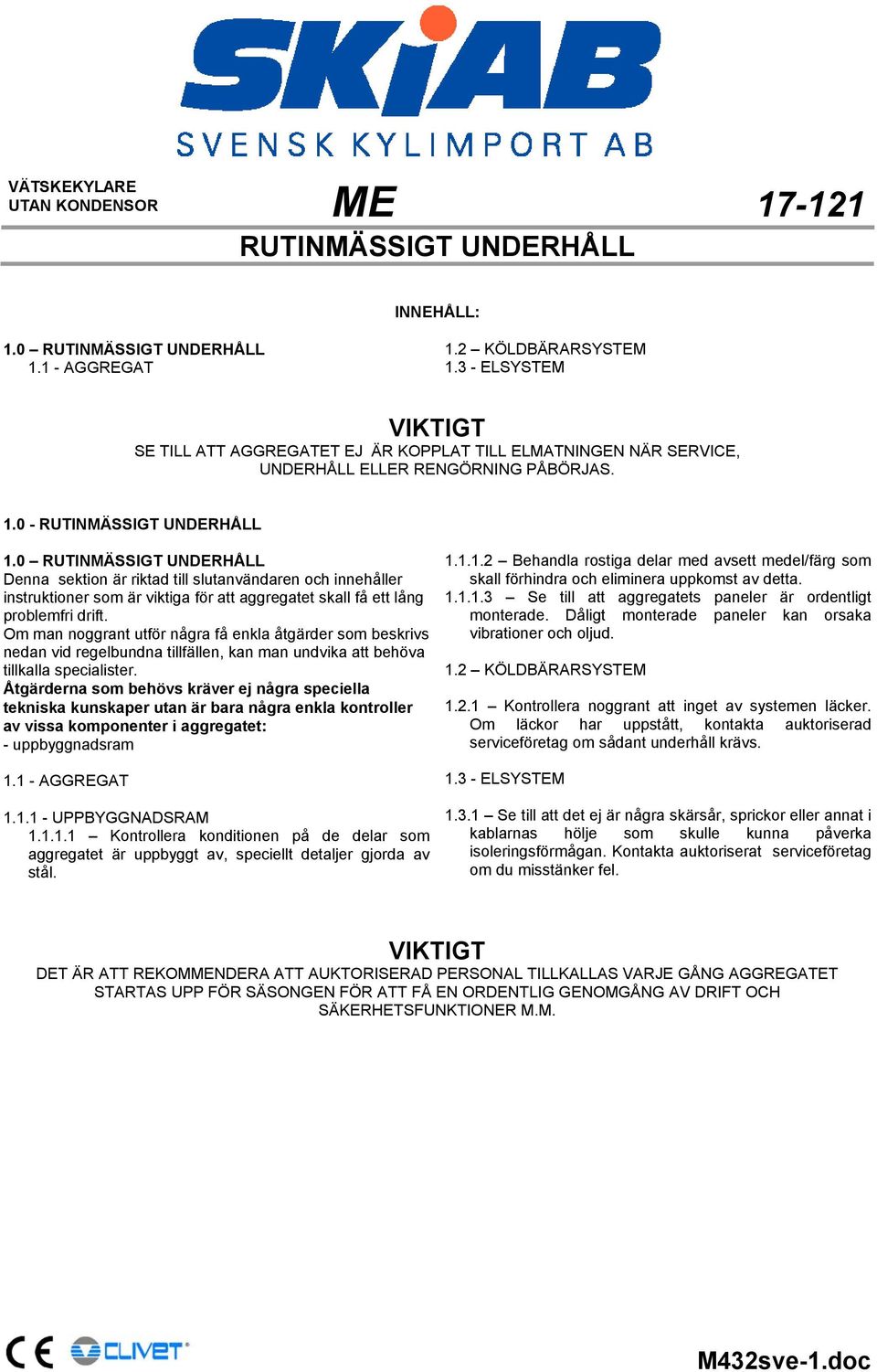

12 VÄTSKEKYLARE UTAN KONDENSOR ME RUTINMÄSSIGT UNDERHÅLL INNEHÅLL: 1.0 RUTINMÄSSIGT UNDERHÅLL AGGREGAT 1.2 KÖLDBÄRARSYSTEM ELSYSTEM VIKTIGT SE TILL ATT AGGREGATET EJ ÄR KOPPLAT TILL ELMATNINGEN NÄR SERVICE, UNDERHÅLL ELLER RENGÖRNING PÅBÖRJAS RUTINMÄSSIGT UNDERHÅLL 1.0 RUTINMÄSSIGT UNDERHÅLL Denna sektion är riktad till slutanvändaren och innehåller instruktioner som är viktiga för att aggregatet skall få ett lång problemfri drift. Om man noggrant utför några få enkla åtgärder som beskrivs nedan vid regelbundna tillfällen, kan man undvika att behöva tillkalla specialister. Åtgärderna som behövs kräver ej några speciella tekniska kunskaper utan är bara några enkla kontroller av vissa komponenter i aggregatet: - uppbyggnadsram AGGREGAT UPPBYGGNADSRAM Kontrollera konditionen på de delar som aggregatet är uppbyggt av, speciellt detaljer gjorda av stål Behandla rostiga delar med avsett medel/färg som skall förhindra och eliminera uppkomst av detta Se till att aggregatets paneler är ordentligt monterade. Dåligt monterade paneler kan orsaka vibrationer och oljud. 1.2 KÖLDBÄRARSYSTEM Kontrollera noggrant att inget av systemen läcker. Om läckor har uppstått, kontakta auktoriserad serviceföretag om sådant underhåll krävs ELSYSTEM Se till att det ej är några skärsår, sprickor eller annat i kablarnas hölje som skulle kunna påverka isoleringsförmågan. Kontakta auktoriserat serviceföretag om du misstänker fel. VIKTIGT DET ÄR ATT REKOMMENDERA ATT AUKTORISERAD PERSONAL TILLKALLAS VARJE GÅNG AGGREGATET STARTAS UPP FÖR SÄSONGEN FÖR ATT FÅ EN ORDENTLIG GENOMGÅNG AV DRIFT OCH SÄKERHETSFUNKTIONER M.M. M432sve-1.doc
