1 Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik Rev

2 2 (17) Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik Beställare: Rev Kungsbacka Kommun Förvaltningen för Plan & Bygg Planavdelningen Kungsbacka Beställarens representant: Maria Malone/Matti Örjefelt Konsult: Uppdragsledare Handläggare Norconsult AB Bo Göteborg Joakim Wallgren/Eva Wallin Joakim Wallgren/Diego Bouzas/Tommy Pap Uppdragsnummer: Filnamn och sökväg: Kvalitetsgranskad av: n:\105\02\ \5 arbetsmaterial\01 dokument\g\äta_ \reviderad pm geoteknik särö doc Bengt Askmar Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

3 Innehållsförteckning 1. Objekt Underlag för utredningen Geotekniska förhållanden Topografi och markbeskaffenhet Jordlagerbeskrivning samt egenskaper Hydrogeologiska förhållanden och översvämningsnivå Härledda värden Odränerande egenskaper Stabilitet Beräkningsförutsättningar Dimensionerande värde Laster Beräkningsfall Beräkningsresultat Sektion A Sättningar Rekommendationer Stabilitet Översvämning Erosion Grundläggning Markarbeten Bilagor Byggnadsförslag Bilaga 1 Vald odränerad skjuvhållfasthet Bilaga 2 Stabilitetsberäkningar Bilaga 3

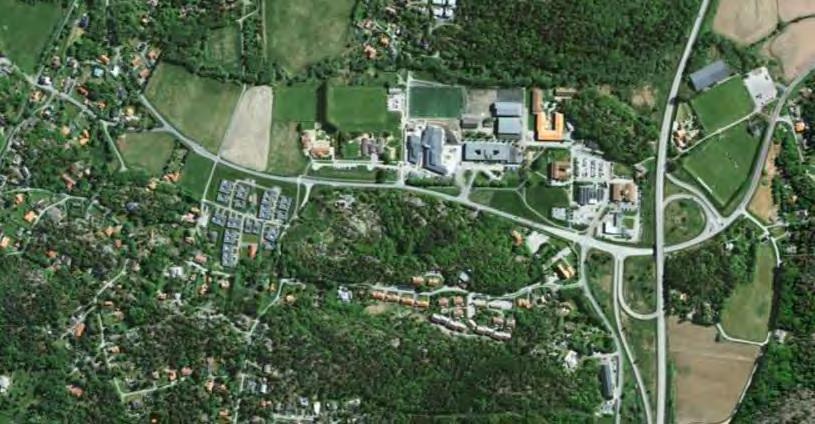

4 4 (17) 1. Objekt På uppdrag av Kungsbacka Kommun har Norconsult AB utfört en geoteknisk undersökning för en detaljplan för Äldreboende Västra Särövägen, Kungsbacka kommun. Den ungefärliga utbredningen av området och en översikt över fastighetens läge är markerade med rött i Figur 1.1 och i Figur 1.2. Planområdet avgränsas i söder av Skörvallabäcken och i norr av Västra Särövägen. Reviderade avsnitt markeras med ett vertikalt streck i marginalen. Väg 158 Västra Särövägen Figur 1.1 Översiktsbild över fastigheten (i rött) och dess närområde (hämtad från ) Västra Särövägen Figur 1.2 Undersökningsområdets ungefärliga utbredning i rött (hämtad från ) Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

5 2. Underlag för utredningen Underlag för utredningen har varit geotekniska undersökningar utförda av Geogruppen AB under våren 2017, samt tidigare utförda undersökningar. Resultaten från de geotekniska undersökningarna finns att tillgå i Markteknisk Undersökningsrapport (MUR/Geo) Detaljplan Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun, med samma datering som rubricerat PM. Den tidigare rapport som beaktats inför detta projekt är Ny Skola i Särö, Kungsbacka Kommun (med tillhörande RGeo), uppdragsnummer , upprättad av Norconsult AB och daterad Från beställaren har grundkarta i dwg-format tillhandahållits samt från SGU jordarts- och jorddjupskarta. Under vintern 2017/2018 har föreliggande handling revideras efter synpunkter i samband med SGI:s yttrande. Det gällde sättningar, geometri, förtydligad redovisning och beräkning av stabilitet. 3. Geotekniska förhållanden 3.1 Topografi och markbeskaffenhet Aktuellt område ligger söder om Västra Särövägen, i Särö, Kungsbacka Kommun. Detaljplaneområdet består av delar av fastighet Bukärr 2:122 samt delar av fastighet Nötegång 1:126. Detaljplaneområdet är knappa 3 ha stort. I norr angränsar området till Västra Särövägen, i söder mot ett mindre vattendrag, i väster mot Mörnekullavägen och i öster mot befintlig byggnation och fotbollsplan som ligger på tomten Nötegången 1:126. Planområdet består idag av odlingsmark, öppna grönytor och en fotbollsplan. I närheten, stra öster om fastigheten, ligger Bukärrsskolan. Marken inom det berörda området sluttar i sydlig riktning. Längst i norr, stra söder om Västra Särövägen, varierar marknivån mellan nivåerna ca +6 och ca +7,4. Marken sluttar sedan i sydlig riktning för att ha en nivå i de sydligaste delarna, stra norr om det dike/vattendrag som löper söder om utredningsområdet, mellan ca + 3,4 och +4,3. Se MUR/Geo, för rubricerat projekt. 3.2 Jordlagerbeskrivning samt egenskaper Jordlagerföljden inom området är följande: Mulljord

6 6 (17) Torrskorpelera (grå rostfläckig) Lera (grå rostfläckig) Förmodad friktionsjord (ej undersökt) Förmodat berg (ej undersökt) Jorden består överst av mulljord. Mulljordens mäktighet varierar mellan ca 0,1 m och 0,5 m över fastigheten. Under mulljorden följer lera, som överst är av torrskorpekaraktär. Torrskorpeleran, som bedöms vara grå och rostfläckig med inslag av sand och silt, varierar i mäktighet mellan ca 0,5 m och 1,3 m. Torrskorpeleran bedöms tillhöra tjälfarlighetsklass 4 och vara av materialtyp 5A. Tungheten bedöms vara ca 1,7 1,8 t/m 3 och vattenkvoten är ca 15-35%. Under torrskorpeleran tar sedan vanlig lera vid. Lerans mäktighet varierar inom fastigheten mellan ca 3 m och 17 m. Leran är grå och rostfläckig med vissa mindre sandskikt. På sina håll innehåller även leran siltkörtlar och enstaka vät- och skalrester. Lerans tunghet antas vara ca 1,5-1,6 t/m 3, vattenkvoten är ca 40-70% och konflytgränsen är ca 50-70%. Lerans odränerade skjuvhållfasthet (c u) är 7 kpa, på nivå 2,5. Lerans odränerade skjuvhållfasthet har en tillvät med 1,1 kpa/m mot djupet. Under leran följer friktionsjord, ovan förmodat berg. Friktionsjorden eller berget har inte undersökts närmre. 3.3 Hydrogeologiska förhållanden och översvämningsnivå Inga grundvattenrör eller portrycksmätare installerades i detta skede. Ingen fri grundvattenyta har observerats i borrhålen men tidigare undersökningar i närheten visar på en grundvattenyta ca 1 1,5 m under markytan. Därför är det troligt att grundvattenytan för berörd fastighet är likvärdig. Även portrycket har mätts i närheten, i en punkt på både 5 m och 10 m djup. Mätningarna visar att porvattentrycket i leran är i stort sett hydrostatiskt och motsvarar en grundvattenyta ca 1,0 m under befintlig markyta. Det finns ingen modellering av den närliggande Skörvallabäckens förväntade framtida översvämningsnivå eller högsta högvatten. Området är låglänt och kustnära och påverkas av havsytans nivå. Enligt dagvattenutredningen som tagits Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

7 fram för planarbetet (daterad , framtagen av Norconsult AB) så ligger dagens etremnivå för 50 års återkomsttid kring +2,5. Med hänsyn till förväntade klimateffekter bedöms nivån ligga på +3,5 år Detta gör att dimensionerande översvämningsnivå för byggnader inom planområdet bör kunna bedömas till ca +4. Höjdkurvan för +4 framgår av bifogad plan, se nedanstående figur. Nivåkurva +4kN Figur 3.1 Pilar pekar ut nivåkurvan +4 som är en uppskattning av framtida översvämningsnivå 4. Härledda värden 4.1 Odränerande egenskaper Härledda värden med avseende på lerans odränerade skjuvhållfasthet (korrigerade värden) framgår av Figur 4.1 nedan. I Figur 4.1 kan även vald skjuvhållfasthet utläsas.

8 8 (17) Sammanställning Odränerad skjuvhållfasthet, korrigerad (kpa) Vald Tfu 1702 CPT Tfu,korr 1707 Vb Tfu,korr 1710 CPT Tfu,korr 1714 Vb Tfu,korr 0 Nivå Figur 4.1 Diagram med uppmätt och vald skjuvhållfasthet. Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

9 5. Stabilitet 5.1 Beräkningsförutsättningar Stabilitetsberäkningar har utförts med programmet Slope/W version 7.23 i både odränerad och kombinerad analys. Beräkningarna har analyserats med Morgenstern-Price. Analysen är utförd med avseende på cirkulärcylindriska glidytor med dimensionerande värden enligt IEG rapport 6:2008 Slänter och bankar. Beräkningarna hänförs till geoteknisk kategori (GK2), säkerhetsklass 2 (SK2). Beräknad säkerhetsfaktor i både odränerad och kombinerad ska överskrida FEN enligt IEG rapport 6:2008 Slänter och bankar. Gränsvärden för respektive säkerhetsklass kan ses i Tabell 5.1. Tabell 5.1 Krav för säkerhetsfaktor för respektive säkerhetsklass enligt IEG rapport 6:2008 Säkerhetsklass FEN SK1 0,9 SK2 1,0 SK3 1,1 Grundvattenytan har i beräkningarna ansatts till ca 1 m under markytan, se avsnitt 3.3. Beräkningssektionens läge har valts utifrån den mest ogynnsamma geometrin, där planerad byggnation är närmast bäcken. Sektionens geometri (se figur 5.1 och figur 5.2) baseras på inmätt markyta, höjdkurvor från grundkarta samt ny planerad utformning.

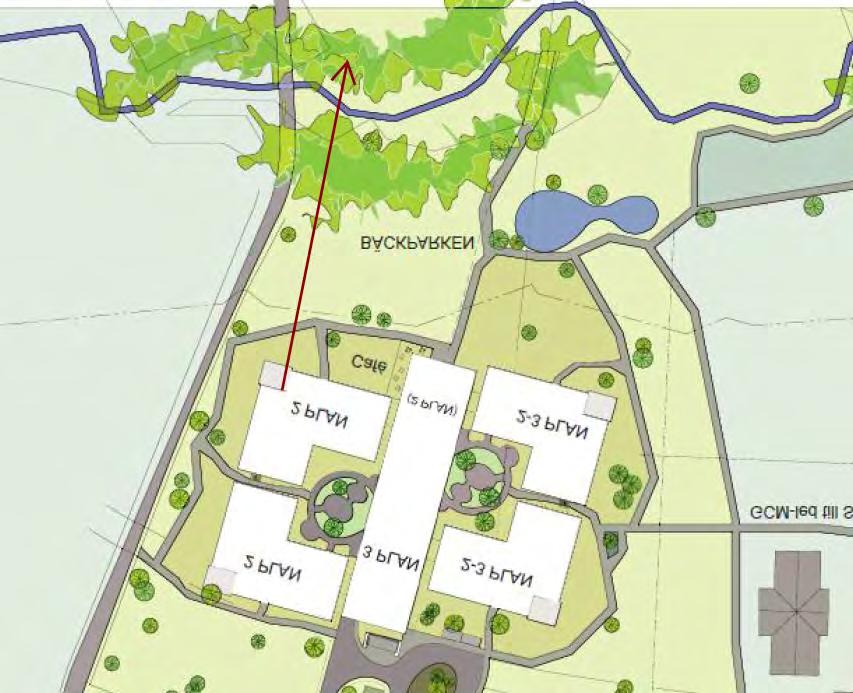

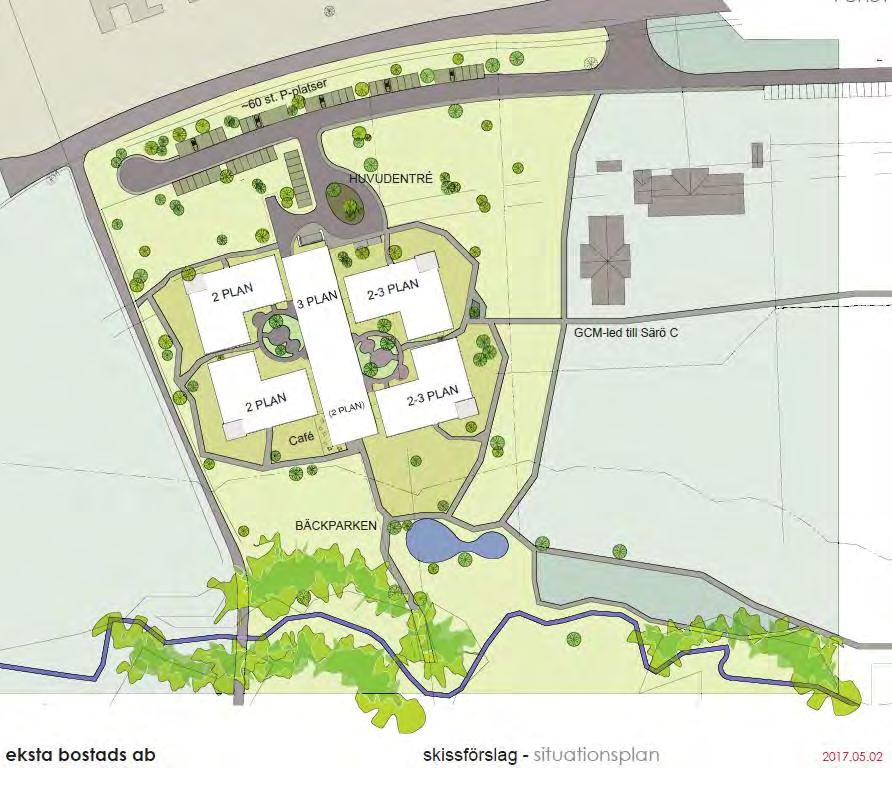

10 10 (17) Figur 5.1 Lägen för beräkningssektion i skiss Figur 5.2 Läge för beräkningssektion på primärkartan Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

11 5.1.1 Dimensionerande värde Stabilitetsberäkningarna är utförda med dimensionerande värden framtagna enligt IEG rapport 6:2008 Slänter och bankar. I ekvationen nedan redovisas hur det dimensionerande värdet beräknas utifrån ett valt värde baserat på härledda värden från utförda undersökningar. = (1/ ) där Dimensionerande värde för aktuell materialparameter Valt värde baserat på härledda värden Partialkoefficient Omräkningsfaktor, baseras på den geotekniska undersökningen Nedan följer en redovisning över hur η-faktorerna är valda. Tabell 5.2 visar en sammanställning av valda η-faktorer. Odränerade parametrar η1,2 = 0,95: normal svensk lera η3 = 0,95: två till tre metoder har använts, stor spridning i resultatet η4,5,6,7 = 1: liten brottyta, liten konsekvens av brott Dränerade parametrar Dränerade parametrar har antagits utifrån tabellvärden i TK Geo 13 vilket medför att samtliga η-faktorer är 1,0. Tabell 5.2 Sammanställning av valda n-faktorer Materialparameter η1,2 η3 η4,5,6,7 ηtot Odränerad skjuvhållfasthet (cu) 0,95 0,95 1 0,9 Dränerad skjuvhållfasthet (c, ) 1,0 1,0 1,0 1,0 Valda värden för jordens tunghet samt friktionsvinkel har antagits utifrån Tabell respektive Tabell från TK Geo 13. Vald odränerad skjuvhållfasthet för leran baserar sig på uppmätta värden från omkringliggande borrhål. Samtliga dimensionerande värden för de beräknade sektionerna är sammanställda i Tabell 5.3.

12 12 (17) Tabell 5.3 Materialparametrar samt dimensionerande värden för stabilitetsberäkningar MATERIAL Hållfasthetsparametrar Tunghet Valt värde Dim. Värde [kn/m³] Torrskorpelera Lera Friktionsmateria l Odränerad Cu,vald=25 Dränerad f vald=30 c vald=0,1*cu,val d Odränerad Cu,vald=7+1,1*z kpa, där z avser djupet över 3m Dränerad f vald=30 c vald=0,1*cu,val d Dränerad f vald=35 gm=1, 5 gm=1, 3 gm=1, 5 gm=1, 3 gm=1, 3 Odränerad Cud=15 Dränerad f vald=23,9 Cud=1,92 Odränerad Cud=4,2+0,66*z kpa, där z avser djupet över 3m Dränerad f vald=23,9 Cud=0,54+0,08* z kpa, där z avser djupet över 3m Dränerad f d=28,3 gvald=1 7 gvald=1 5 gvald=1 8 gm=1, 0 gm=1, 0 gm=1, Laster Dimensionerande last enligt SK2 beräknas enligt IEG rapport 6:2008 Slänter och bankar enligt ekvationen nedan.. = = 1,0 + 1,27 där permanent last variabel last I de fall då en ytlast använts har lasten antagits vara en permanent last enligt TK Geo 13. Valda laster kan ses i Tabell 5.4 Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

13 Tabell 5.4 Valda laster och dimensionerande laster för beräkningarna Last [kpa] Dim. last [kpa] Last (ytan >30 m från bäckens släntkrön) 5 5 (ytan m från bäckens släntkrön) Beräkningsfall Tre beräkningsfall redovisas: - Befintliga förhållanden, obelastad sektion - Framtida förhållanden, belastad sektion med 30 kpa byggnadslast - Framtida förhållanden, belastad sektion med 30 kpa byggnadslast + 5 kpa närmare bäcken. 5.2 Beräkningsresultat Beräknade säkerhetsfaktorer för sektionerna jämförs med säkerhetsfaktor för SK2 enligt Tabell 5.1. Följande kapitel sammanställer endast resultat. Beräkningarna redovisas i sin helhet i Bilaga Sektion A Beräkningar visar att befintlig slänt, liksom slänt med planerad byggnation, kan anses ha tillfredsställande stabilitet. Resultatet för de olika beräkningarna redovisas i Tabell 5.5. Tabell 5.5 Beräknade kritiska säkerhetsfaktorer för sektion A FEN Odränerad analys Befintliga förhållanden 1,22 1,00 Framtida förhållanden (30 kpa) 1,14 1,00 Framtida förhållanden ( kpa) 1,00 1,00 FEN Kombinerad analys 6. Sättningar Den lösa leran under torrskorpan kan förväntas vara sättningsbenägen vilket medför att all pålastning kan förväntas ge upphov till långtidsbundna sättningar.

14 14 (17) 7. Rekommendationer Detaljplanens intentioner bedöms ut geoteknisk synvinkel vara lämpliga att genomföra. Planområdet kan med hänsyn till geoteknisk stabilitet belastas med 30 kpa fram till 30 m från bäckens krönkant. 5 kpa belastning kan påföras m från bäckens krönkant, vilket möjliggör anläggning av t e en lekplats, pick-nickbord eller en mindre väg som inte höjs över befintlig marknivå. Detta område kan dock komma att översvämmas. Ytan 10 m från bäcken och närmare får inte belastas, se nedanstående figur 7.1. Figur 7.1 Område 0-10 m från bäckens släntkrön obelastat Område m från bäckens släntkrön ma 5 kpa, t e lekplats Område >30 m från bäckens släntkrön ma 30 kpa 7.1 Stabilitet Stabilitetsberäkningar är utförda med de minst gynnsamma förhållandena med hänsyn till geometri, belastning och vattennivå (torr bäckfåra). Stabilitetsanalysen visar för sektion A att beräknade säkerhetsfaktorer mot stabilitetsbrott för befintliga och framtida förhållanden är tillfredställande enligt gällande krav och normer. De redovisade säkerhetsfaktorerna representerar mer lokala glidytor vid bäcken och även totalstabiliteten med hänsyn till planerad bebyggelse. Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

15 7.2 Översvämning Uppgifter för högsta högvattennivå i Skörvallabäcken saknas som redan nämnts. Dock rekommenderas höjdnivån +4 som ett riktmärke. Byggnation under denna nivå riskerar att översvämmas och ska om nödvändigt byggas i översvämningsskyddat utförande. 7.3 Erosion Visst erosionsskydd finns utlagt i bäcken, se figur 7.2 nedan. Förekommer viss erosion i bäckens slänter så bedöms stabiliteten och omgivningen klara detta. Utläggning av ytterligare erosionsskydd är dock gynnsamt, både med hänsyn till stabilitet och erosion. Figur 7.2 Visst erosionsskydd finns utlagt i bäckens slänter 7.4 Grundläggning Marken är sättningskänslig varpå all pålastning behöver kompenseras för att inte orsaka långtidsbundna konsolideringssättningar. Pålgrundläggning anses generellt vara den grundläggningsmetod som lämpar sig bäst för byggnader inom området. Lättare byggnader kan möjligen grundläggas med platta på mark, eventuellt i kombination med lättfyllning. Detta förutsätter dock att jorddjupet i byggnadsläget inte varierar mycket. Vid detaljprojektering måste dock utförligare sättningsanalys och sättningsberäkningar utföras för att utreda sättningsegenskaperna inom området.

16 16 (17) 7.5 Markarbeten Byggnadstekniska åtgärder som medför en permanent grundvattensänkning bör ej utföras. Detta är viktigt inte enbart för eventuella planerade byggnader eller anläggningar, utan även för kringliggande mark där sättningar kan uppkomma vid sänkning av grundvattenytan. Norconsult AB Väg och Bana Geoteknik Diego Bouzas Eva Wallin Rev Äldreboende Västra Särövägen, Särö Utredning för detaljplan Kungsbacka Kommun PM Geoteknik

17 Norconsult AB Theres Svenssons gata 11 Bo 8774, Göteborg , fa

18

19 Sammanställning Odränerad skjuvhållfasthet, korrigerad (kpa) Vald Tfu 1702 CPT Tfu,korr 1707 Vb Tfu,korr 1710 CPT Tfu,korr 1714 Vb Tfu,korr Nivå

20 Sektion A-A Odränerad analys Befintliga förhållanden Dimensionerande värden Date: 2/15/2018 File Name: sektion a-a odränerad analys bf_rev2.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Torrskorpelera (o) Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: 15 kpa C-Rate of Change: 0 kpa/m Piezometric Line: 1 Name: Lera (o) Model: S=f(depth) Unit Weight: 15 kn/m³ C-Top of Layer: 4.2 kpa C-Rate of Change: 0.66 kpa/m Piezometric Line: Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 28.3 Piezometric Line: 1 Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: F.EN= Torrskorpelera (o) 1.50 F.EN=1.22 Torrskorpelera (o) Nivå Berg Lera (o) Friktionsmaterial Längd

21 Sektion A-A Kombinerad analys Befintliga förhållanden Dimensionerande värden Date: 2/15/2018 File Name: sektion a-a kombinerad analys bf.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line 2.50 F.EN=1.75 Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 23.9 C-Top of Layer: 1.92 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 15 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0 Piezometric Line: 1 Name: Lera (k) Model: Combined, S=f(depth) Unit Weight: 15 kn/m³ Phi: 23.9 C-Top of Layer: 0.54 kpa C-Rate of Change: 0.08 kpa/m Cu-Top of Layer: 4.2 kpa Cu-Rate of Change: 0.66 kpa/m C/Cu Ratio: 0 Piezometric Line: Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 28.3 Piezometric Line: Torrskorpelera (k) F.EN=1.14 F.EN= Torrskorpelera (k) Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: 1 Nivå Berg Lera (k) Friktionsmaterial Längd

22 Sektion A-A Odränerad analys Nya förhållanden Dimensionerande värden Date: 2/15/2018 File Name: sektion a-a odränerad analys nf_rev1.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line F.EN= Name: Torrskorpelera (o) Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: 15 kpa C-Rate of Change: 0 kpa/m Piezometric Line: 1 Name: Lera (o) Model: S=f(depth) Unit Weight: 15 kn/m³ C-Top of Layer: 4.2 kpa C-Rate of Change: 0.66 kpa/m Piezometric Line: 1 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 28.3 Piezometric Line: 1 Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: 1 F.EN= m 9 30 kpa F.EN= Torrskorpelera (o) Torrskorpelera (o) Nivå Berg Lera (o) Friktionsmaterial Längd

23 Sektion A-A Kombinerad analys Nya förhållanden Dimensionerande värden Date: 2/15/2018 File Name: sektion a-a kombinerad analys nf_rev1.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line F.EN= Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 23.9 C-Top of Layer: 1.92 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 15 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0 Piezometric Line: 1 Name: Lera (k) Model: Combined, S=f(depth) Unit Weight: 15 kn/m³ Phi: 23.9 C-Top of Layer: 0.54 kpa C-Rate of Change: 0.08 kpa/m Cu-Top of Layer: 4.2 kpa Cu-Rate of Change: 0.66 kpa/m C/Cu Ratio: 0 Piezometric Line: 1 30m 1.50 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 28.3 Piezometric Line: Tillåten markbelastning 30 kpa 1.40 F.EN= Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: Torrskorpelera (k) Torrskorpelera (k) Nivå Berg Lera (k) Friktionsmaterial Längd

24 Sektion A-A Odränerad analys Nya förhållanden Dimensionerande värden Date: 2/15/2018 File Name: sektion a-a odränerad analys nf_rev2.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Torrskorpelera (o) Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: 15 kpa C-Rate of Change: 0 kpa/m Piezometric Line: 1 Name: Lera (o) Model: S=f(depth) Unit Weight: 15 kn/m³ C-Top of Layer: 4.2 kpa C-Rate of Change: 0.66 kpa/m Piezometric Line: 1 F.EN= Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 28.3 Piezometric Line: 1 Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: m F.EN= m Tillåten markbelastning 30 kpa 5 kpa F.EN= 5 1 Torrskorpelera (k) Torrskorpelera (o) Nivå Berg Lera (o) Friktionsmaterial Längd

25 Sektion A-A Kombinerad analys Nya förhållanden Dimensionerande värden Date: 2/15/2018 File Name: sektion a-a kombinerad analys nf_rev2.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line F.EN= Name: Torrskorpelera (k) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 23.9 C-Top of Layer: 1.92 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 15 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0 Piezometric Line: 1 Name: Lera (k) Model: Combined, S=f(depth) Unit Weight: 15 kn/m³ Phi: 23.9 C-Top of Layer: 0.54 kpa C-Rate of Change: 0.08 kpa/m Cu-Top of Layer: 4.2 kpa Cu-Rate of Change: 0.66 kpa/m C/Cu Ratio: 0 Piezometric Line: 1 20m F.EN= m Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 28.3 Piezometric Line: 1 9 Tillåten markbelastning 30 kpa 5 kpa F.EN= Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: Torrskorpelera (k) Torrskorpelera (k) Nivå Berg Lera (k) Friktionsmaterial Längd

26 Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo

27 Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo Beställare: Kungsbacka Kommun Förvaltningen för Plan & Bygg Planavdelningen Kungsbacka Beställarens representant: Maria Malone Konsult: Uppdragsledare Handläggare Norconsult AB Bo Göteborg Joakim Wallgren Joakim Wallgren Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc Bengt Askmar Norconsult AB

28 3 (11) Innehållsförteckning 1. Objekt Syfte Underlag Styrande dokument Befintliga förhållanden Topografi och markbeskaffenhet Befintliga anläggningar Utsättning/inmätning Geotekniska fältundersökningar Geotekniska laboratorieundersökningar Hydrogeologiska undersökningar Redovisning Härledda värden Hållfasthetsegenskaper Hydrogeologiska egenskaper Värdering av undersökning n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc Bilagor ID-lista Bilaga 1 Laboratorieresultat Bilaga 2 Härledd odränerad skjuvhållfasthet Bilaga 3 Kalibreringsprotokoll Bilaga 4 CPT-utvärdering Bilaga 5 Ritningar Situations- och borrplan Redovisning av enstaka borrhål Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo G101 G301-G302

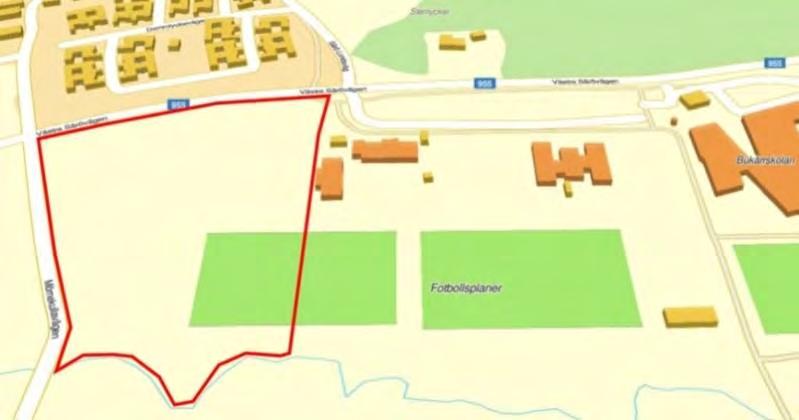

29 4 (11) 1. Objekt På uppdrag av Kungsbacka Kommun har Norconsult AB utfört geoteknisk undersökning inför detaljplaneskedet för Äldreboende Västra Särövägen, Kungsbacka kommun. Den ungefärliga utbredningen av undersökningsområdet, och dess översikt över fastighetens läge, är utmarkerat i rött i Figur 1 och i Figur 2. Följande MUR/Geo, med tillhörande bilagor, redogör för resultatet från undersökningarna. Väg 158 Västra Särövägen Figur 1. Översiktsbild över fastigheten (i rött) och dess närområde (hämtad från ) Västra Särövägen Figur 2. Undersökningsområdets ungefärliga utbredning i rött (hämtad från ) Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc

30 5 (11) 2. Syfte Syftet med de geotekniska undersökningarna har varit att klargöra de geotekniska förutsättningar som råder för den aktuella fastigheten där nytt äldreboende planeras byggas. Syftet med utförda undersökningar har varit att ta reda på jordens egenskaper, jordlagerföljd samt djup till fast botten. I denna rapport redovisas undersökningarna som utförts i samband med denna utredning. 3. Underlag - Jordarts- och jorddjupskartakarta från SGU samt av beställaren erhållen grundkarta - Tidigare rapport Ny Skola i Särö, Kungsbacka Kommun (med tillhörande RGeo), uppdragsnummer , upprättad av Norconsult AB och daterad Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1 Undersökningsmetod Fältplanering Planering och redovisning Standard eller annat styrande dokument SS-EN :2007/AC:2010 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 samt SS- EN-ISO :2006 Beteckningssystem SGF/BGS beteckningssystem 2001:2 n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc Tabell 2 Undersökningsmetod Fältundersökningar Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo Standard eller annat styrande dokument Trycksondering Geoteknisk fälthandbok SGF Rapport 1:2013 CPT-sondering SS-EN ISO :2012 Vingsondering Geoteknisk fälthandbok SGF Rapport 1:2013

31 6 (11) Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3 Undersökningsmetod Laboratorieundersökningar Standard eller annat styrande dokument Klassificering SS-EN ISO SIS-CEN ISO/TS :2005 Vattenkvot SIS-CEN ISO/TS :2005 Konflytgräns SIS-CEN ISO/TS : Befintliga förhållanden 5.1 Topografi och markbeskaffenhet Berört område ligger söder om Västra Särövägen, i Särö, Kungsbacka Kommun. Detaljplaneområdet består av delar av fastighet Bukärr 2:122 samtdelar av fastighet Nötegång 1:126. Detaljplaneområdet är knappa 3 ha stort. I norr angränsar området till Västra Särövägen, i söder mot ett mindre vattendrag, i väster mot Mörnekullavägen och i öster mot befintlig byggnation och fotbollsplan som ligger på tomten Nötegången 1:126. Detaljplaneområdet består idag av odlingsmark samt öppna grönytor och en fotbollsplan. I närheten, stra öster om fastigheten, ligger Bukärrsskolan. Marken inom det berörda området sluttar i sydlig riktning. Längst i norr, stra söder om Västra Särövägen, varierar marknivån mellan nivåerna ca +6 och ca +7,4. Marken sluttar sedan i sydlig riktning för att ha en nivå i de sydligaste delarna, stra norr om det dike/vattendrag som löper söder om berört område, mellan ca + 3,4 och +4,3. Se Figur Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc

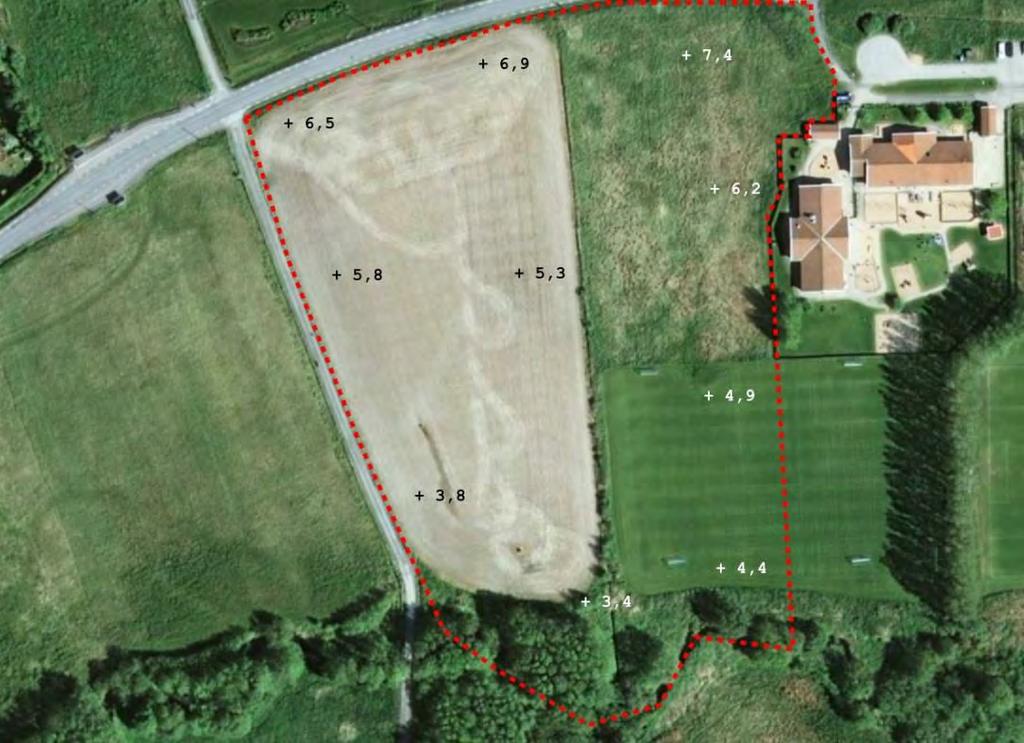

32 7 (11) Figur 3. Detaljplaneområdets ungefärliga utbredning tillsammans med inmätta höjder (hämtad från ) Figur 4 visar ett foto över fastigheten. n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc Figur 4. Foto tagen på fastigheten (i östlig riktning) Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo

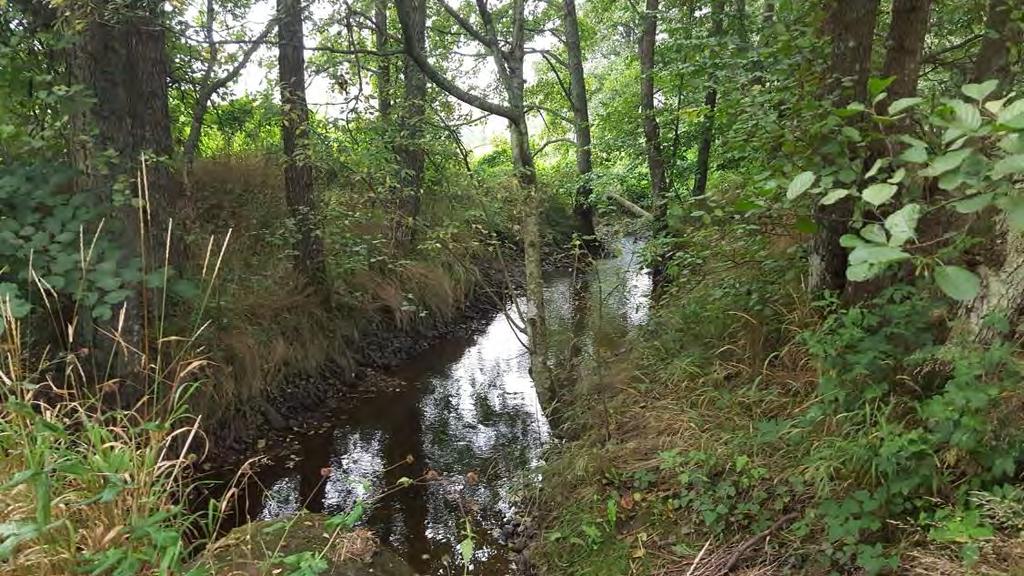

33 8 (11) Figur 5 visar det mindre vattendrag som avgränsar fastigheten i söder. Figur 5. Foto tagen på det mindre vattendrag som detaljplaneområdet angränsar mot i söder. 5.2 Befintliga anläggningar Fastigheten utgörs idag av i huvudsak åkermark, öppna gräsytor samt en fotbollsplan. 6. Utsättning/inmätning Samtliga undersökningspunkter har satts ut och mätts in av Geogruppen AB, Jerker Madås, med handhållen GPS. Följande koordinat- och höjdsystem gäller: I plan: SWEREF I höjd: RH Geotekniska fältundersökningar Fältundersökningar för denna marktekniska undersökningsrapport utfördes av Jerker Madås på Geogruppen AB, i april månad 2017, och omfattade följande metoder: Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc

34 9 (11) 10 st Trycksondering för bedömning av jordlagrens mäktighet samt relativa fasthet. 2 st CPT-sondering för bestämning av jordens mäktighet, fasthet samt förekomst av skikt. 6 st Störda provtagningar med skruvprovtagare för bestämning av de ytliga jordlagrens beskaffenheter. 2 st Vingsonderingar för bestämning kohesionsjordens odränerade skjuvhållfasthet in-situ. 8. Geotekniska laboratorieundersökningar Störda jordprover har analyserats på WSPs geotekniska laboratorium i Göteborg under april månad Undersökningen har omfattat bestämning av jordart, vattenkvot och konflytgräns. Se Bilaga 2 för laboratorieprotokoll. 9. Hydrogeologiska undersökningar Inga hydrogeologiska undersökningar har utförts i detta skede. Dock har en fri grundvattenyta observerats i borrhålen vid undersökningstillfället. Den fria grundvattenytan varierar mellan ca 1 och 2 m under markytan. 10. Redovisning Fält- och laboratorieundersökningarna redovisas på bifogade bilagor och ritningar enligt innehållsförteckningen. n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc 11. Härledda värden 11.1 Hållfasthetsegenskaper Härledda värden för odränerad skjuvhållfasthet har sammanställts utifrån utförda CPT- och vingsonderingar. Dessa redovisas enligt Bilaga Hydrogeologiska egenskaper Inga hydrogeologiska undersökningar har utförts i detta skede Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo

35 10 (11) 12. Värdering av undersökning Undersökningarna samt laborationsresultaten bedöms vara tillförlitliga och har inte några större avvikelser. Norconsult AB Väg och Bana Geoteknik Joakim Wallgren Bernhard Gervide Eckel Detaljplan, Äldreboende Västra Särövägen, Särö, Kungsbacka Kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo n:\105\02\ \5 arbetsmaterial\01 dokument\g\mur\mur _äldreboende västra särövägen_dp.doc

36 Norconsult AB Theres Svenssons gata 11 Bo 8774, Göteborg , fa

37 Proj.nr. Proj.namn ID-Lista Äldreboende Västra Särövägen Koordinatsystem SWEREF Höjdsystem RH 2000 Borrhål Metod X Y Z Kommentar 1701 Tr, Skr , ,6 6, CPT, Skr , ,9 6, Tr , ,7 7, Tr , ,5 5, Tr , ,0 6, Tr, Skr , ,3 6, Vb , ,0 5, Tr , ,1 4, Tr , ,8 4, CPT, Skr , ,2 4, Tr , ,1 3, Tr, Skr , ,4 3, Tr , ,0 4, Vb , ,8 3,41 Tr - Trycksondering Skr - Skruvprovtagning CPT - CPT-sondering Vb - Vingsondering

38 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Kba / Särö Äldreboende Uppdragsnummer PG Skr Kv St I Kv St II Borrhål 1701 X Granskning Sign. KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 2,1 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,5 MULLJORD (enl.fälttekn.) 0,5 grå rostfläckig sandig siltig TORRSKORPELERA 26 1,0 1,0 grå rostfläckig LERA, sandskikt 48 2,0 2,0 grå rostfläckig LERA ,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\Norconsult AB\ \Särö Äldreboende \

39 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Kba / Särö Äldreboende Uppdragsnummer PG Skr Kv St I Kv St II Borrhål 1702 X Granskning Sign. KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 2,2 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,15 MULLJORD (enl.fälttekn.) brun rostfläckig mullhaltig sandig 0,15 20 TORRSKORPELERA 0,35 0,35 grå rostfläckig TORRSKORPELERA 31 1,0 1,0 grå rostfläckig LERA 50 2,0 2,0 grå LERA, siltkörtlar ,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\Norconsult AB\ \Särö Äldreboende \

40 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Kba / Särö Äldreboende Uppdragsnummer PG Skr Kv St I Kv St II Borrhål 1706 X Granskning Sign. KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 1,3 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,15 MULLJORD (enl.fälttekn.) brun rostfläckig mullhaltig sandig 0,15 21 TORRSKORPELERA 0,3 grå rostfläckig sandig siltig TORRSKORPELERA, 0,3 17 sandkörtlar 1,1 1,1 grå rostfläckig LERA 42 1,5 grå rostfläckig sandig siltig LERA, enstaka 1, skalrester 2,0 grå rostfläckig sandig siltig LERA, enstaka vät- 2, och skalrester 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\Norconsult AB\ \Särö Äldreboende \

41 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Kba / Särö Äldreboende Uppdragsnummer PG Skr Kv St I Kv St II Borrhål 1710 X Granskning Sign. KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 0,92 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,15 MULLJORD (enl.fälttekn.) 0,15 grå rostfläckig TORRSKORPELERA 35 1,0 1,0 grå rostfläckig LERA 50 1,45 1,45 grå rostfläckig LERA, siltkörtlar ,0 2,0 grå LERA, enstaka vät- och skalrester ,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\Norconsult AB\ \Särö Äldreboende \

42 Norconsult Fältgeoteknik AB Norconsult Fältgeoteknik AB, BOX 8774, GÖTEBORG Uppdrag Telefon , Fa LABORATORIEUNDERSÖKNINGAR WSP Samhällsbyggnad Bo 13033, GÖTEBORG Telefon Provtagningsmetod Sammanställning av Laboratorieundersökningar Kba / Särö Äldreboende Uppdragsnummer PG Skr Kv St I Kv St II Borrhål 1712 X Granskning Sign. KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Korrekt. 1,11 m u my sitet kvot gräns tivitet (okorr.) (korrig.) Omrörd faktor Matrl. Tjälf. Djup r 2) 3) 4) 5) 5) 5) 5) 5) w N w L S t t fu t fu t r m typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) (kpa) (-) 0,0 0,1 MULLJORD (enl.fälttekn.) grå rostfläckig sandig siltig TORRSKORPELERA, 0,1 25 sandkörtlar 1,0 1,0 grå rostfläckig TORRSKORPELERA, sandkörtlar 39 1,4 grå rostfläckig LERA, siltkörtlar, enstaka 1, skalrester 2,0 2,0 grå rostfläckig LERA ,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS- EN-ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\Norconsult AB\ \Särö Äldreboende \

43 Sammanställning Odränerad skjuvhållfasthet, korrigerad (kpa) CPT Tfu,korr 1707 Vb Tfu,korr 1710 CPT Tfu,korr 1714 Vb Tfu,korr Nivå

44 Göteborg: Page 1 of 8

45 Göteborg: Page 1 of 8

46 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå m m m m Referens Nivå vid referens Förborrat material Geometri my 6.90 m Mu, Let Normal Vätska i filter Glycerin Borrpunktens koord. Utrustning Geotech Sond nr 3741 Projekt Projekt nr Plats Borrhål Datum Äldreboende Västra Särövägen Särö Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) U o U 5 6 U 7 U o Djup (m) U o U U U o U N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw

47 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 6.90 m m m Förborrningsdjup Förborrat material Utrustning Geometri m Mu, Let Geotech Normal Utvärderare Datum för utvärdering JWa Projekt Projekt nr Plats Borrhål Datum Äldreboende Västra Särövägen Särö Klassificering Odränerad skjuvhållfasthet fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) Crust Djup (m) Cl Si Sa Si M vl L vl L vl L vl L Med L Si Si Si () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () + o o + + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad o + N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw o

48 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 6.90 m m m Förborrningsdjup Förborrat material Utrustning Geometri m Mu, Let Geotech Normal Utvärderare Datum för utvärdering JWa Projekt Projekt nr Plats Borrhål Datum Äldreboende Västra Särövägen Särö Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet fu (kpa) Crust Djup (m) Cl Si Sa Si M vl L vl L vl L vl L Med L Si Si Si o o o o o o o o o o () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () (()) N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw (())

49 C P T - sondering Projekt Äldreboende Västra Särövägen Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens m m m m my 6.90 m Kalibreringsdata Spets 3741 Datum Areafaktor a Areafaktor b Skalfaktorer Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Plats Borrhål Datum Mu, Let Normal Glycerin Jerker Madås Geotech Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Särö Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass 2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) Portryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart Crust Cl M Cl M Anmärkning N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw

50 C P T - sondering Projekt Äldreboende Västra Särövägen Plats Borrhål Datum Särö Sida 1 av 2 Djup (m) Från Till Klassificering Crust Cl M Cl M Cl M Cl M Cl M Cl M Cl M Cl M Cl M Cl M Si Med Sa Med Si Si Si Si Si Si Si t/m w L fu kpa (10.6) (10.6) (10.8) (11.6) (11.6) (13.2) (13.7) (13.8) (14.0) (14.0) (14.0) (14.9) (14.8) (14.0) (15.6) (16.2) (15.3) (16.3) (16.5) (16.9) (17.5) (17.5) (18.5) (18.4) (19.0) (20.1) (19.9) (19.8) (20.5) (21.1) (22.1) (21.9) (21.0) (20.8) (23.0) (23.5) (23.3) (23.1) (22.6) (21.3) (21.3) (22.4) (22.5) (22.2) (22.5) (22.8) (21.7) (22.0) (22.6) (22.5) (23.2) (22.2) (18.3) (20.4) (21.4) (20.7) (19.7) (21.2) (22.3) (23.5) (23.3) (24.5) (26.2) (28.2) ((246.3)) o 35.0 ' vo vo ' c kpa kpa kpa OCR I D E M OC M % MPa MPa MPa N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw

51 C P T - sondering Projekt Äldreboende Västra Särövägen Plats Borrhål Datum Särö Sida 2 av 2 Djup (m) Från Till Si L Klassificering t/m 3 w L fu kpa 1.70 ((109.1)) o (28.6) ' vo vo ' c kpa kpa kpa OCR I D E M OC M % MPa MPa MPa N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw

52 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Äldreboende Västra Särövägen Geogruppen AB Jerker Madås m m m m my 6.90 m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Mu, Let Normal Glycerin Geotech 3741 Borrhål Datum Särö Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t MPa 1 Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa Djup (m) N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1702.cpw

53 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 1,00 m 1,00 m 7,00 m 1,00 m Referens Nivå vid referens Förborrat material Geometri my 4,88 m Mu, Let Normal Vätska i filter Glycerin Borrpunktens koord. Utrustning Geotech Sond nr 4755 Projekt Projekt nr Plats Borrhål Datum Äldreboende Västra Särövägen Särö Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,5 1,0 1,5 0,0 Lutning (grader) ,5 1,0 1,5 2,0 U U o 2,5 3,0 U Djup (m) 3,5 4,0 U o U 4,5 U o 5,0 U 5,5 6,0 U o U 6,5 U U N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1710.cpw

54 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 4,88 m 1,00 m 1,00 m Förborrningsdjup Förborrat material Utrustning Geometri 1,00 m Mu, Let Geotech Normal Utvärderare Datum för utvärdering JWa Projekt Projekt nr Plats Borrhål Datum Äldreboende Västra Särövägen Särö ,0 Klassificering Odränerad skjuvhållfasthet fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) ,5 Crust 1,0 1,5 2,0 M 2,5 3,0 EL () o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad () Djup (m) 3,5 4,0 Cl vl EL () () () () () 4,5 () () 5,0 () () 5,5 6,0 vl () () () () () 6,5 () () () Sa Med + o N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1710.cpw

55 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 4,88 m 1,00 m 1,00 m Förborrningsdjup Förborrat material Utrustning Geometri 1,00 m Mu, Let Geotech Normal Utvärderare Datum för utvärdering JWa Projekt Projekt nr Plats Borrhål Datum Äldreboende Västra Särövägen Särö ,0 Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet fu (kpa) ,5 Crust 1,0 o 1,5 o o o 2,0 M o o 2,5 o o o 3,0 EL o () () Djup (m) 3,5 4,0 Cl vl EL () () () () () 4,5 () () 5,0 () () () 5,5 vl () () 6,0 () () () 6,5 () () Sa Med N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1710.cpw

56 C P T - sondering Projekt Äldreboende Västra Särövägen Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 1,00 m 1,00 m 7,00 m 1,00 m my 4,88 m Kalibreringsdata Spets 4755 Datum Areafaktor a 0,811 Areafaktor b 0,000 Skalfaktorer Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Plats Borrhål Datum Mu, Let Normal Glycerin Jerker Madås Geotech Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Särö Portryck Friktion Spetstryck 239,20 241,30 2,10 125,00 122,90-2,10 6,35 6,34-0,01 (ingen) (ingen) (ingen) Bedömd sonderingsklass 2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 1,00 Portryck (kpa) 0,00 Djup (m) Djup (m) Från Till 0,00 1,00 1,00 2,00 2,00 3,00 Densitet (ton/m 3 ) 1,80 1,70 1,70 Flytgräns 0,50 0,55 0,60 Jordart Crust Cl M Cl M Anmärkning N:\105\02\ \5 Arbetsmaterial\03 Beräkningar\G\Conrad\1710.cpw
