1 SKY LADY II Bygg och yganvisning till segelmodellen Skylady i Klass F1A av Lars Larsson SKYLADY II är: >En högpresterande tävlingsmodell i klass F1A. >Stark konstruktion som klarar blåsväder mycket bra. >Lättbyggd och lätt ugen. >En modell för den verklige nbyggaren. >Lämpad för rakkrok och snurrekrok. Kontakt: tel: mobil: ffservice@swipnet.se 1

2 Detta ingår i byggsatsen: >Alla trädetaljer i Balsa, Furu och Plywood. >Beklädnadsmaterial för vinge och stabilisator. >Fullskalaritning >Utförlig bygg och ygbeskrivning. Övriga detaljer kan köpas av: Hobbyträ Tel.: info@hobbytra.se Detta behöver du till bygget: >Byggunderlag (ex. vis Tretexskiva). >Folie för att skydda ritningen (ex. vis Gladpack). >Nålar med plasthuvud. Stållinjaler. >Fil, sandpapper + slipklossar i olika storlekar. >Rakbladssåg, Morakniv och Skalpell. >Vit eller Gullim, Epoxi och gärna snabblim. >Balsaloc och strykjärn (mindre modell). >Trälack och Spännlack. Verktyg för bygget. Bygganvisning: Alla delar är numrerade på ritningen och en materiallista nns i slutet av byggbeskrivningen. Mittvingen och vingspetsarna byggs i var sin del, direkt på ritningen med folie emellan. Kontrollera med långa stållinjaler, att listerna sitter rakt och att måtten stämmer innan spryglarna limmas på plats. Allt limmas och slipas färdigt innan delarna sågas itu. Att bygga modellen går fort och är roligt då man ser snabba resultat, allt eftersom delarna faller på plats. Modellen är helt i trä, vilket gör bygget till en rolig del av helhets upplevelsen med SkyLady. Lim och lack. vara mer än 3 mm (för djupt ger brottanvisning), är sprygeln för lång skall den kortas baktill. Limma samman listerna 3x7. Ställ upp mittbalken på underlist 5x10 med korta listen framåt. De 8 plywood spryglarna limmas samman med en balsa sprygel på varje. Plywood sprygeln skall sitta mot mitten på vingen för att trådarna skall gå lätt in i vingen. Slipa till plywood/balsa spryglarna (8 st) och borra 3 mm hål för pianotrådarna. Montera sedan dessa på pianotråden och limma fast dem i fram och bakkant. Pianotrådarna skall sedan sitta kvar under hela bygget. Lutningsmallen för ändspryglarna skäres ut och limmas på en överbliven balsabit. Balsa spryglarna (18 st 1,5 mm + ändspryglar 2 st) kan nu limmas fast. Ändspryglarna limmas med hjälp av lutningsmallen, så att de lutar inåt med rätt vinkel. Gör extra urtag för korta lister, som inte går Fila ur urttag för 3*7 i alla balsa spryglar. Mittvinge Lämpligast är att börja bygga mittvingen. Fäst upp listerna 4x10b, 5x10 på ritningen (glöm ej skyddsfolie på ritningen). Gör uttag i bakkant för spryglar och fäst upp denna med listen 2x5 under. Passningen Balsa/plywood spryglar limmade i mittvinge. 3*7 list på urtagen skall vara bra. Djupet på urtaget får ej fastspänd med gummiband. 2

3 hela mittvingens längd. Därefter passas listerna in i urtagen på spryglarna och limmas. Till sist görs limförstärkning längs mittbalken mot spryglarna. Låt allt torka i ca 6 timmar. Lossa vingen från byggbrädan. Limma 3x3b (balsa)i urtag på vingens undersida. Förstärkningskilar limmas på sidan av listen på översidan (se ritning). Skär ut plankning till vingens översida och limma med cyano mellan spryglarna och framkanten och första listen på översidan. Plankning limmas mellan andra 3x3 listen på översidan och 2x7 listen. Limma även plankning mellan rotsprygeln och nästa spryhalvan (Se bild). Vingspetsar Vingspetsarna byggs även de i ett stycke. Dvs. listerna är inte kapade i byggsatsen utan är i båda vingspetsarna i längd. Nåla upp mittbalk, fram och bakkant. Bakkanten med sin 2x5 list under och mittbalken med 5x10 under. Limma sedan dit spryglarna på vanligt sätt. De båda innersta spryglarna skall ges samma lutning som de på mittvingen (spryglarna skall luta från varandra). Enklast är att vänta med att limma fast dessa tills vingspetsen är fastlimmad i mittvingen. Vingspets innan kapning. Sista facket ej balsafyllt. Limma balsa mellan spryglar med cyano. Efter limma på undersida. Balsa inlimmat mellan spryglar. gel, på över och undersida. Vingen kan nu slipas. Var noggrann med framkanten, den skall ha den form som anges på ritningen. Dela sedan vingen (listerna) med en rakbladssåg, där du lämnat 1 mm mellan plywood/balsa spryglarna (i mitten). Därefter dras pianotrådarna ur, hålen las upp en aning, så att trådarna utan våld kan föras i och ur. Därefter limmas 1,5 mm plywood på rotspryglarna, där du nyss kapat vingen. Stoppar för pianotrådarna av balsa och furulister, limmas in i ena ving- 3 Limma i listerna på samma sätt som i mittvingen. Låt allt torka i ca 6 timmar. Lossa spetsen från byggbrädan. Limma 3x3b i urtag på vingens undersida. Skär ut plankning till vingens översida och limma emellan spryglarna och framkanten och första listen på översidan. Förstärkningskilar limmas på sidan av listen på översidan (se ritning). Bakkanten skärs ut mot spets. Såga av listerna utanför yttersta sprygeln och slipa plant. Snedskär 5x10 balsa enl. ritning. Limma mot bakkant. Passa sedan in och limma balsa blocken i spetsen. Slipa till dem(se bild nästa sida). Slipa spetsarna och dela dem på samma sätt som mittvingen.

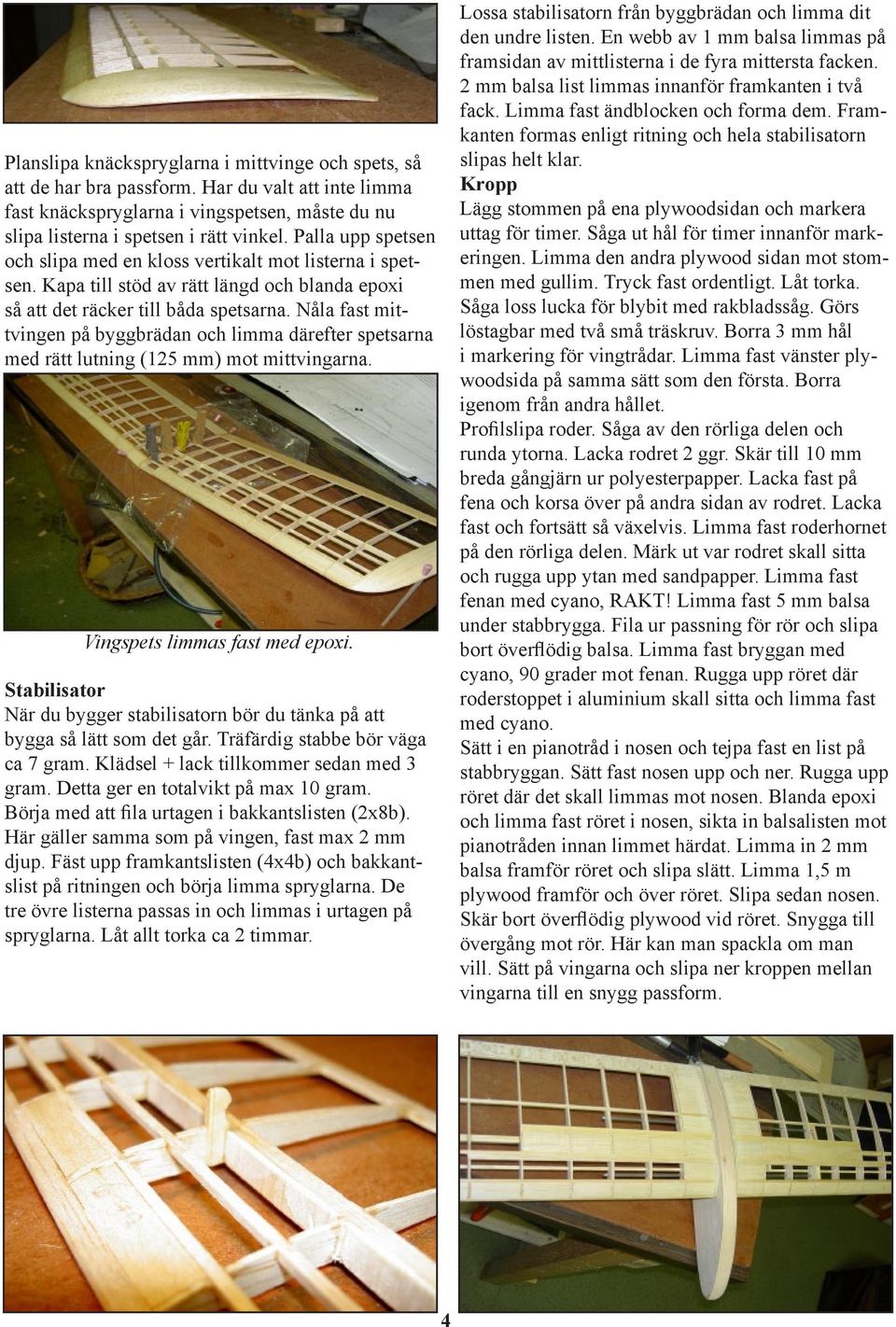

4 Planslipa knäckspryglarna i mittvinge och spets, så att de har bra passform. Har du valt att inte limma fast knäckspryglarna i vingspetsen, måste du nu slipa listerna i spetsen i rätt vinkel. Palla upp spetsen och slipa med en kloss vertikalt mot listerna i spetsen. Kapa till stöd av rätt längd och blanda epoxi så att det räcker till båda spetsarna. Nåla fast mittvingen på byggbrädan och limma därefter spetsarna med rätt lutning (125 mm) mot mittvingarna. Vingspets limmas fast med epoxi. Stabilisator När du bygger stabilisatorn bör du tänka på att bygga så lätt som det går. Träfärdig stabbe bör väga ca 7 gram. Klädsel + lack tillkommer sedan med 3 gram. Detta ger en totalvikt på max 10 gram. Börja med att la urtagen i bakkantslisten (2x8b). Här gäller samma som på vingen, fast max 2 mm djup. Fäst upp framkantslisten (4x4b) och bakkantslist på ritningen och börja limma spryglarna. De tre övre listerna passas in och limmas i urtagen på spryglarna. Låt allt torka ca 2 timmar. Lossa stabilisatorn från byggbrädan och limma dit den undre listen. En webb av 1 mm balsa limmas på framsidan av mittlisterna i de fyra mittersta facken. 2 mm balsa list limmas innanför framkanten i två fack. Limma fast ändblocken och forma dem. Framkanten formas enligt ritning och hela stabilisatorn slipas helt klar. Kropp Lägg stommen på ena plywoodsidan och markera uttag för timer. Såga ut hål för timer innanför markeringen. Limma den andra plywood sidan mot stommen med gullim. Tryck fast ordentligt. Låt torka. Såga loss lucka för blybit med rakbladssåg. Görs löstagbar med två små träskruv. Borra 3 mm hål i markering för vingtrådar. Limma fast vänster plywoodsida på samma sätt som den första. Borra igenom från andra hållet. Pro lslipa roder. Såga av den rörliga delen och runda ytorna. Lacka rodret 2 ggr. Skär till 10 mm breda gångjärn ur polyesterpapper. Lacka fast på fena och korsa över på andra sidan av rodret. Lacka fast och fortsätt så växelvis. Limma fast roderhornet på den rörliga delen. Märk ut var rodret skall sitta och rugga upp ytan med sandpapper. Limma fast fenan med cyano, RAKT! Limma fast 5 mm balsa under stabbrygga. Fila ur passning för rör och slipa bort över ödig balsa. Limma fast bryggan med cyano, 90 grader mot fenan. Rugga upp röret där roderstoppet i aluminium skall sitta och limma fast med cyano. Sätt i en pianotråd i nosen och tejpa fast en list på stabbryggan. Sätt fast nosen upp och ner. Rugga upp röret där det skall limmas mot nosen. Blanda epoxi och limma fast röret i nosen, sikta in balsalisten mot pianotråden innan limmet härdat. Limma in 2 mm balsa framför röret och slipa slätt. Limma 1,5 m plywood framför och över röret. Slipa sedan nosen. Skär bort över ödig plywood vid röret. Snygga till övergång mot rör. Här kan man spackla om man vill. Sätt på vingarna och slipa ner kroppen mellan vingarna till en snygg passform. 4

5 När allt är nslipat, lackas nosen era ggr. Slipa och blanda sedan epoxi att stryka tunt över balsan i nosen. Nosen kan även lackas med sprayfärg om så önskas. Slutligen montera fjäder på roder och dra linor i kroppen. Montera timer och krok. Anslut linor till roder, stabbe och timerstart. Linor kopplade. Roderlina kopplad till timerstart som sker med hjälp av 0.8 mm pianotråd från startlina. Klädsel - stabbe Stabbe kläds med Esaki Lite ite papper. Lacka hela undersidan, bakkant, framkant och ytterbitar 2-3ggr med tunn lack. Vänd den matta sidan ut och fäst med aceton, undersidan först. Slipa av kanterna med sandpapper. Fäst översidan på samma sätt. Fukta pappret med att spraya på vatten, låt det torka med stabben stående på kant i ca 2timmar. När pappret har spänt sig, är dags att spännlacka, stryk ut ett tunt lager med pensel. Spänn upp stabben på en plan platta medans den torkar. Vänta 2 timmar, stryk en andra gång. Börja alltid med undersidan så är den torr vid uppspänningen på plattan. Vill du testa om klädseln klarar fukt, lägg då stabben i 1 timma ute, så ser du om en tredje strykning behövs. Vattenspänning av stabbe, ställd på högkant. Torkning efter lack, fastspännd plant med nålar. 5

6 Klädsel - Vinge Vingen kläds med vit Polyester. Bästa sättet att fästa detta är med kontaktlimmet Balsaloc. Sedan värms pappret fast med ett speciellt strykjärn som nns i hobbyhandeln. Polyestern fästs med berriktning längs med vingen och med den blanka sidan ut. Börja med att lacka hela undersidan, framkant och bakkant 2ggr, då suger inte Balsaloc in i träet utan hugger istället i klädseln. När lacken torkat stryks balsaloc på samma delar som du lackat tidigare. Spännlacka 2-3ggr, vilket bör räcka. För mycket spännlack kan spänna sönder vingen. Sätt vingarna i spänn i minst 24 timmar mellan strykningarna. Mittvingarna spänns fast på plant underlag, vingspetsarna pallas upp 5 mm under bakkanten längst ut i spetsen. Vill du dekorera vingarna går det utmärkt med Esaki papper som lackas fast på Polyestern. Ett förslag är att med skalpell skära 50mm bred Esaki av tjock kvalité, fästa detta från framkant över undersida. Lacka sedan detta 3-4ggr, ger vingen mer styvhet som är bra. Låt vingar sitta uppspända en månad innan du prov yger så att lacken hinner härda. Ställ in lagom värme på järnet. Lägg på klädsel med rätt sida ut, fäst lite i kanterna utan rynkor. Tryck fast fram och bak, sedan spryglar och även mittbalken. Kolla nu att det sitter fast på hela undersidan bra, fortsätt med översidan. Kläd Vingspetsar först, därefter mittvingen, slipa av klädseln med sandpapper runt om. Spänn nu över hela vingen med järnet så det blir sträckt. Stanna inte med järnet utan för ytta det hela tiden, viktigt med lagom värme. Spets nålas fast på plant underlag med 5 mm pallning under bakkanten i yttersta spetsen. Låt sitta medans lacken torkar. Skevheter Oönskade skevheter kan trots uppspänning uppstå efter lackning. För att ta bort dessa, skall du koka upp en kastrull med vatten. För vingen fram och tillbaka över kastrullen medans du vrider till de skevheter som det skall vara. Sedan sätts vingen i spänn medan den kallnar. Låt vingarna sitta i spänn mellan ygningarna. Det är mycket viktigt, annars kommer modellens trim att ändras. Flygning Börja med att kontrollera tyngdpunkten. Modellen skall väga jämnt 90 mm från vingens framkant. Lägg i bly i nosens ballastutrymme tills tyngdpunkten ligger rätt. Sätt även på en adresslapp, ifall du tappar bort modellen. Låt vädret bestämma tidpunkten för den första ygningen. Vänta till det är lugnt, gärna någon kväll. Börja med att provglida modellen. Håll modellen ovanför huvudet och kasta den lätt framåt. Trimma stabbens bakkant upp eller ner tills modellen glider nt. Detta görs med rodret i glidläge. Glid sedan modellen med motroder för starten och kontrollera att den glider rakt. Använd en lina som är max 50 meter vid 5 kg belastning, ex. vis 50 Pounds (25 kg) Dacron lina. 6

7 Koppla linans startring i modellen och låt någon erfaren medhjälpare hålla modellen. Håll i andra änden på linan och spring upp modellen mot vinden. Håll ett lagom drag i linan, så pass hårt att modellen stiger och så pass löst att du ej drar av vingen. Kan du inte springa tillräckligt snabbt får du dra till dig lina. När modellen nått topphöjd ovanför huvudet, kopplas den loss med ett ryck eller snärt bakåt i linan. Om det blåser hårt måste du vara bered på att modellen stiger utan att du springer framåt. Stiger modellen för fort eller draget i linan är för hårt, måste du släppa ut lina. Kan du inte minska draget i linan måste du omedelbart släppa linan. Likadant om modellen går ut åt ena hållet och inte rätar upp sig igen. Låt aldrig modellen gå i backen medans du håller i linan, den går garanterat sönder. Vid helt vindstilla kan det vara omöjligt att få upp modellen om man inte är otroligt snabb. Då kan man fästa en 2 mm plywood på en lina som knyts fast i startringen. Plywooden läggs under stabben innan start och rycks loss vid kopplingen. Kroken skall monteras 15 mm framför tyngdpunkten för ygning i lugnväder. I vind över 6 m/s monteras den mm framför tyngdpunkten. Winsch, startlina och timer kan köpas av Lars Larsson. Lycka till med din Skylady. Flyg högt o länge så får du max på din första tävling! Hälsningar Lasse. Provglidning, håll modellen högt och kasta lätt. Funkar bara i vindstilla! 7

8 Materiallista till SKYLADY Material Mått antal anmärkning Ritning skala 1:1 1 st Byggbeskrivning med bilder 1st nr KROPP 1 bakkropp komposit 15-8,5 1 st 2 nosstomme balsa 15mm 1 st 3 nossidor plywood 1mm 2st 4 vingtrådar 3 mm 3st 5 roder balsa 3mm 1st 6 roderlink plywood 1mm 1st 7 stabbbrygga plywood 1,5mm 1st 8 pro lstöd balsa 5mm 1st undersida brygga 9 balsaplugg 1st 10 stabbpinne furu 1st 11 roderjustering med skruvar alum 1st 12 linhylsa metall 1st 13 startkrok metall 1st 14 linor roder-fuse 2st 15 rodergångjärn polyester 1st 16 link pianotr 1st 17 timerstart roder 1st VINGE 18 spryglar plyw 1mm 8st 19 spryglar plyw 1,5mm 2st 20 spryglar balsa 1,5mm 30st stansade 21 spryglar balsa 1,5mm 22st stansade 22 list furu 3x7 1st 23 list furu 3x7 1st 24 list furu 2x7 1st 25 list furu 3x3 2st 26 list balsa 3x5 1st 27 list balsa 3x3 2st 28 list balsa 4x10 1st 29 list balsa 3x18 1st 30 list balsa 2x20 1st inpassas mellan spryglar 31 list balsa 2x15 4st inpassas mellan spryglar 32 bitar balsa 2mm 6st inpassas mellan spryglar 33 kil balsa 3x5 4st 34 stödkil balsa 2mm 2st VINGSPETS 35 list furu 3x7 1st 36 list balsa 4x10 1st 37 list balsa 3x3 4st 38 list balsa 3x18 1st 39 spetsbitar balsa 140x40 2st STABBE 40 spryglar balsa 1mm 16st stansade 41 bitar balsa 5mm 2st 42 list balsa 4x4 1st 43 list balsa 1,5x4 2st 44 list balsa 2x2 2st 45 list balsa 2x8 1st 46 webb balsa 1mm 2st 47 stöd balsa 2mm 1st 48 underlag balsa 5x10 1st 49 underlag list 2x5 1st 50 Fäste startkrok plywood 1,5mm 1st 51 Balsa kil balsa 5x10 2st KLÄDSEL vingen polyester 25gr/m2 stabben Lite Flite papper 12gr/m2 8
