Bygginstruktion Extra 300 EPP 830mm

Storlek: px
Starta visningen från sidan:

Download "Bygginstruktion Extra 300 EPP 830mm"

Transkript

1 Bygginstruktion Extra 300 EPP 830mm 1. Kapa till och limma 5x0,5mm kolfiberlist på vingens framkant. Tejpa även vingspetsarna för att få bättre hållfasthet. Behandla med UHUPor först. Tejpen fäster ej på EPP om ytan ej behandlats med UHUPor först. 2. Om gångjärn till skevroder görs av tejp så limma även dit 5x0.5mm kolfiberlist på vingens bakkant. 3. Skär skevrodrens framkanter till 45graders vinkel. OBS mycket vass kniv eller skalpell krävs för att skära EPP. Skär ett snitt i skevrodret enligt bild och förstärk med kolfiber.

2 4. Stryk ut lite UHUPor lim på de ytor som ska tejpas. Tejpa sedan fast skevrodren. Förslagsvis med tejp av smidig kvalitet 30mm bred. 5. Skär ett snitt i höjrodret rakt eller i båge enligt bilden och limma i 3x0.3mm kolfiberlist. Limma även fast en 3x0.3mm kolfiberlist på stabbens bakkant om tejp gångjärn ska användas.

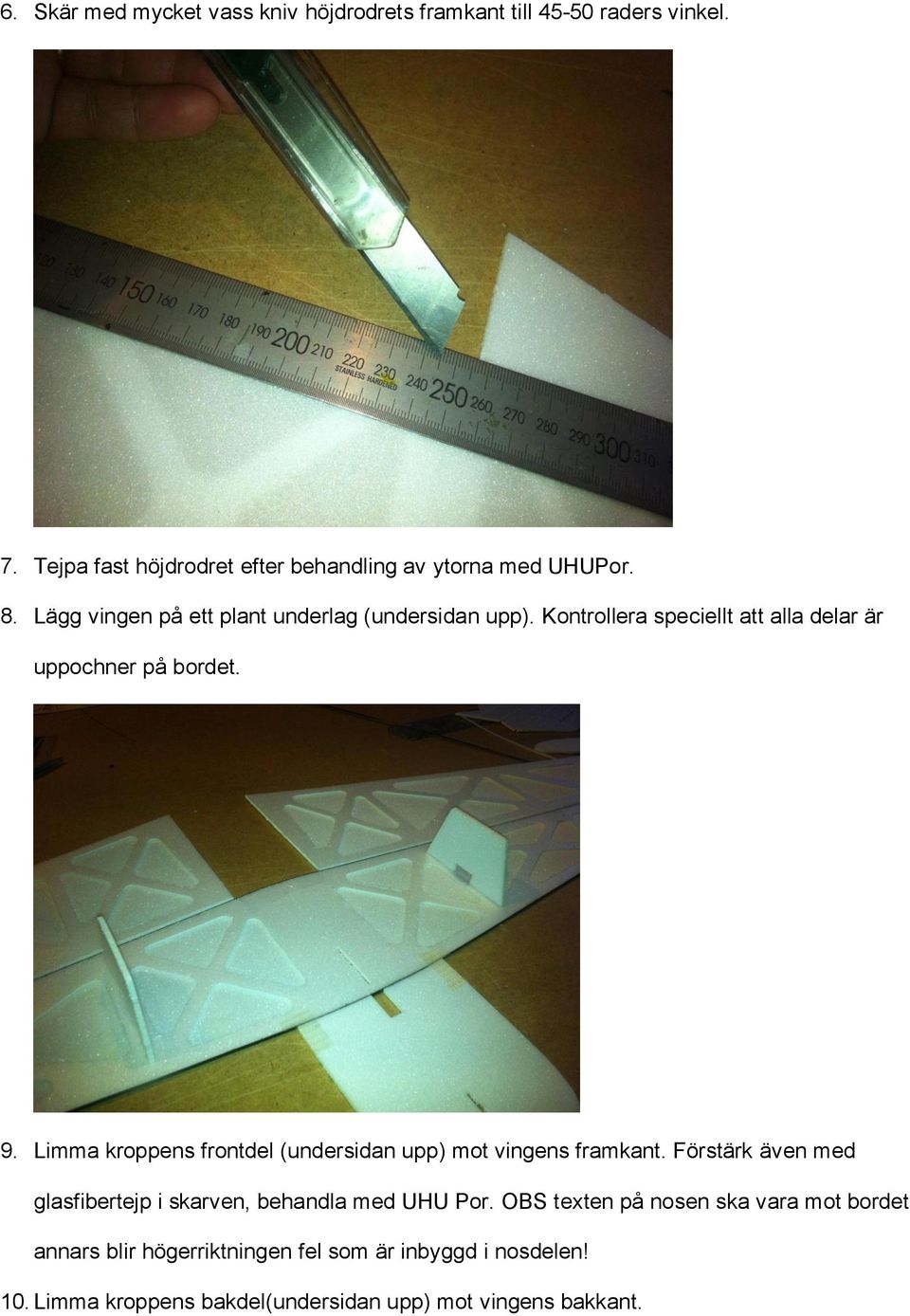

3 6. Skär med mycket vass kniv höjdrodrets framkant till raders vinkel. 7. Tejpa fast höjdrodret efter behandling av ytorna med UHUPor. 8. Lägg vingen på ett plant underlag (undersidan upp). Kontrollera speciellt att alla delar är uppochner på bordet. 9. Limma kroppens frontdel (undersidan upp) mot vingens framkant. Förstärk även med glasfibertejp i skarven, behandla med UHU Por. OBS texten på nosen ska vara mot bordet annars blir högerriktningen fel som är inbyggd i nosdelen! 10. Limma kroppens bakdel(undersidan upp) mot vingens bakkant.

4 11. Provmontera kroppsunderdelen och justera om det behövs. Limma fast kropps-underdelen. 12. Limma fast depron stöden på vingen. 13. Kapa till vingstöttorna 1.5mm kolfiberstav, se till att de ej blir för korta. 14. Montera vingstöttorna, limma först när alla fyra stöttorna är monterade spänningsfritt och ligger i urtaget i kroppens underdel.

5 15. Kapa till en bit 3x0,3 mm kolfiberlist som är ca 300mm lång och limma den som ett lock över urtaget i kroppsundersidan och ända fram till nosens kant. 16. Modellen ska ligga kvar platt på bordet. Kapa till och montera sick-sack stagen. 5 stag per sida enligt bild och se till att kroppen är rak innan stagen limmas fast 17. Modellen ska ligga kvar platt på bordet. Limma fast 3x0.3mm kolfiberlister på kroppens sidor, detta ger en mycket starkare och styvare kropp. Se till att listerna når ända fram till vingens bakre kolfiberlist. Tejpa därefter som ytterligare förstärkning skarven mellan vingen

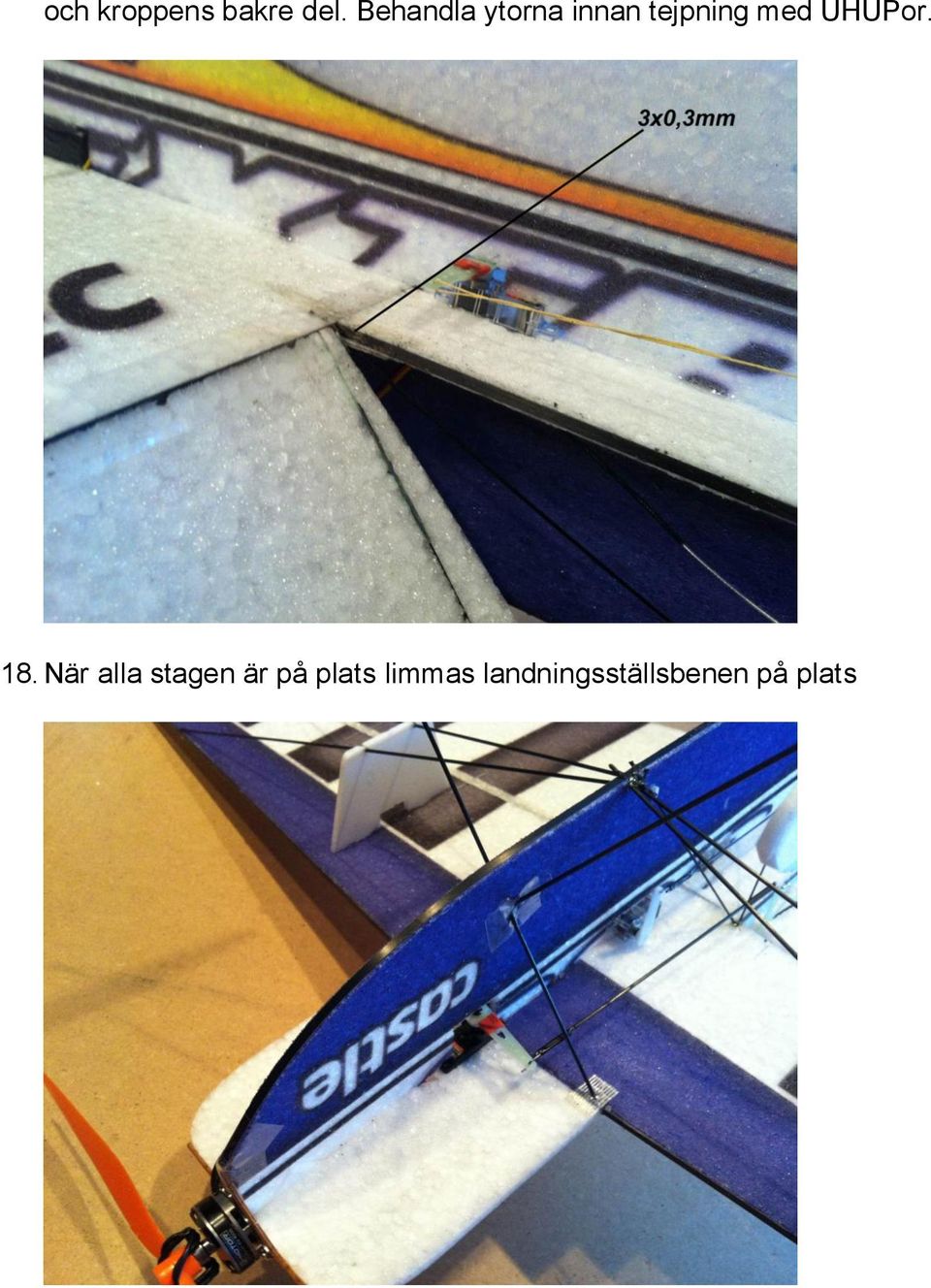

6 och kroppens bakre del. Behandla ytorna innan tejpning med UHUPor. 18. När alla stagen är på plats limmas landningsställsbenen på plats

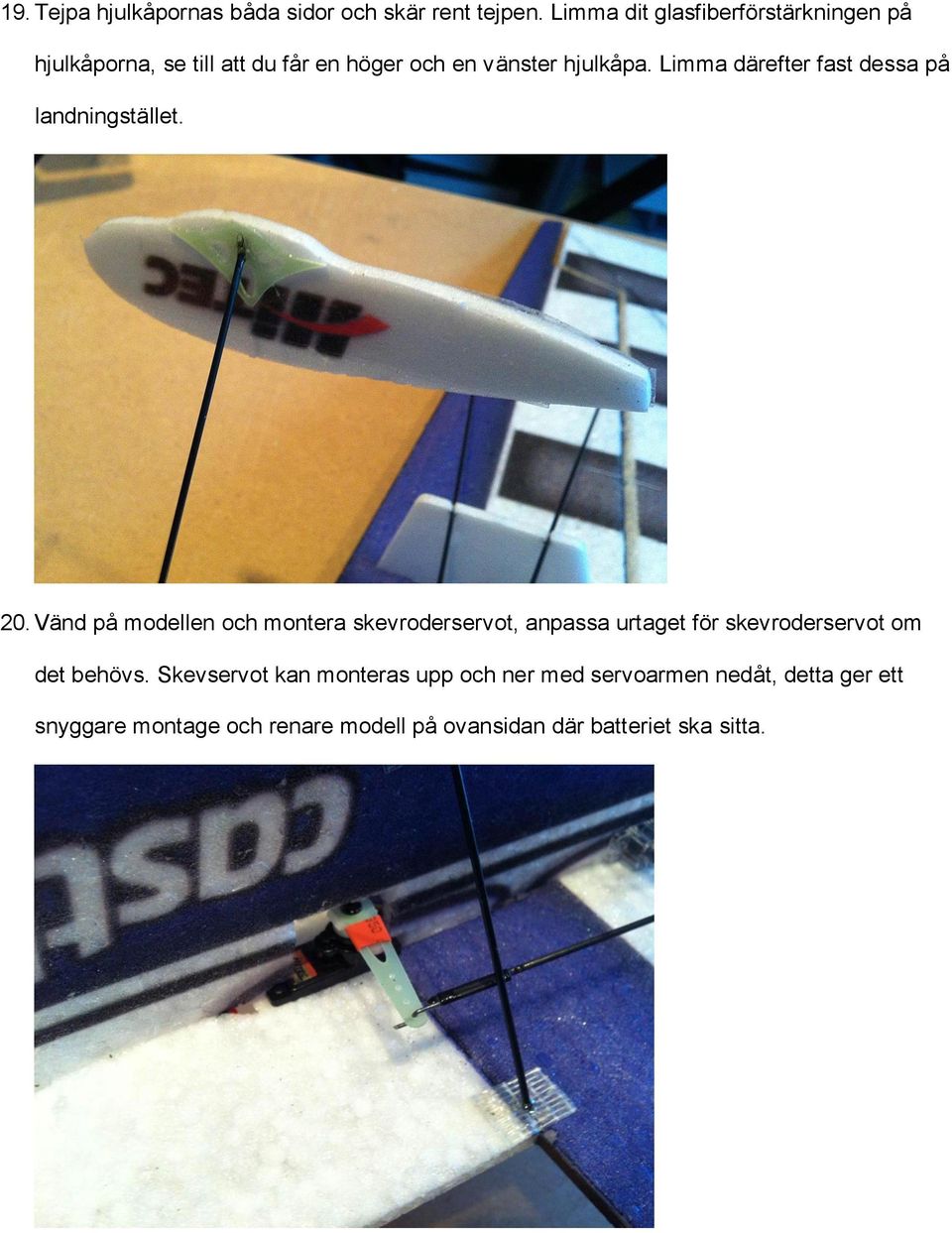

7 19. Tejpa hjulkåpornas båda sidor och skär rent tejpen. Limma dit glasfiberförstärkningen på hjulkåporna, se till att du får en höger och en vänster hjulkåpa. Limma därefter fast dessa på landningstället. 20. Vänd på modellen och montera skevroderservot, anpassa urtaget för skevroderservot om det behövs. Skevservot kan monteras upp och ner med servoarmen nedåt, detta ger ett snyggare montage och renare modell på ovansidan där batteriet ska sitta.

8 21. Limma fast kroppsöverdelen, använd vinkelhake eller liknande för att få den i 90 grader mot vingen. 22. Kapa till stag av 1,0mm kolfiberstav som monteras från stabbe till fena. Limma stagen. 23. Limma fast motorspantet.(2mm plywood) med UHUPor. Tejpa även motorspantet, gärna med glasfibertejp. Glöm ej att behandla med UHUPor lim först. 24. Skruva fast motorn, modellens nos har 2 graders högerriktning så motorn kan normalt sett skruvas platt mot spantet. 25. Fasa kanterna på de fyra nosförstärkningarna 45grader och limma dit de så att de sitter fast i kropp och motorspant. Använd UHUPor lim. Förstärk nosen med tunna glasfibertejpbitar ca

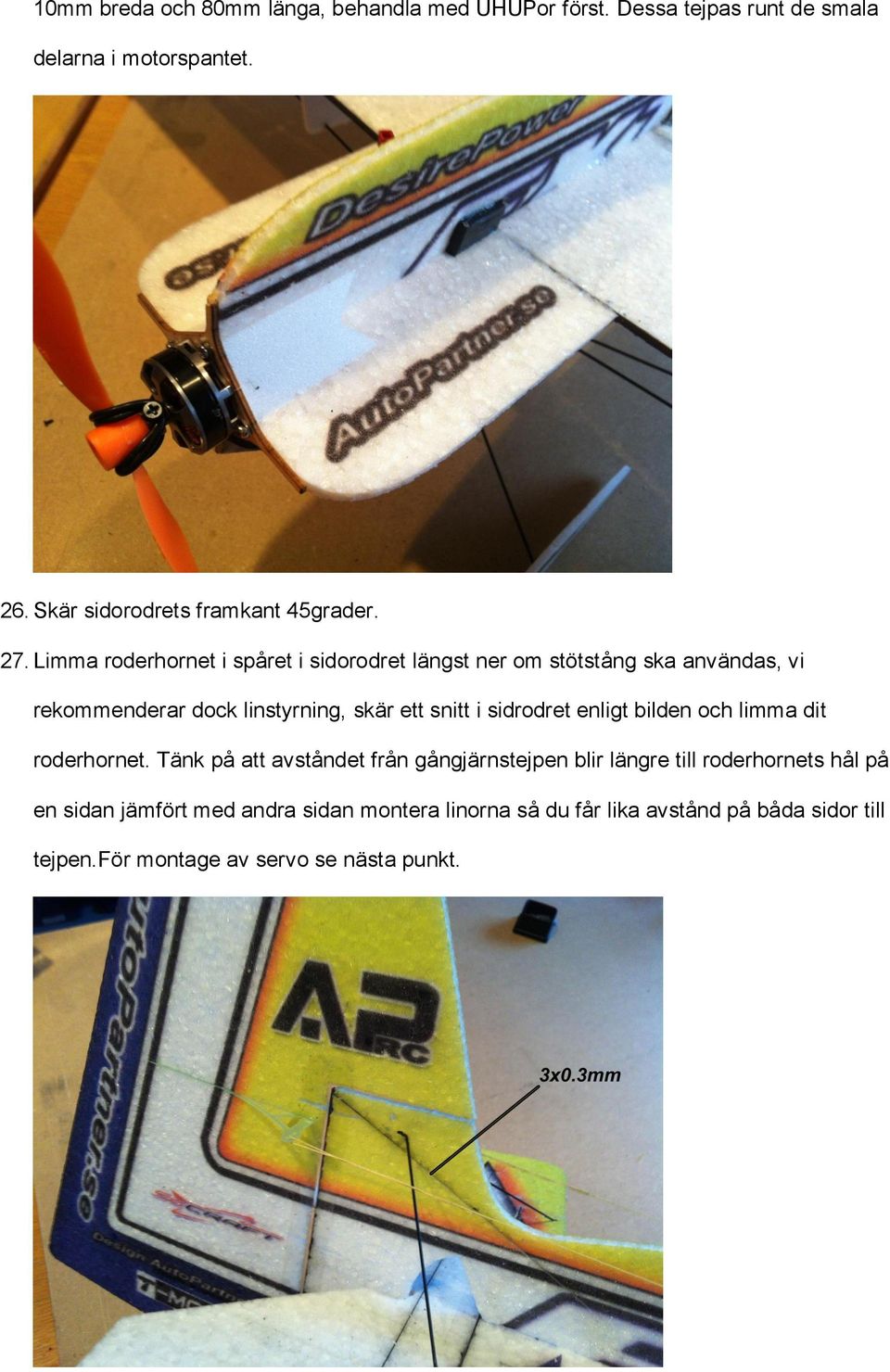

9 10mm breda och 80mm länga, behandla med UHUPor först. Dessa tejpas runt de smala delarna i motorspantet. 26. Skär sidorodrets framkant 45grader. 27. Limma roderhornet i spåret i sidorodret längst ner om stötstång ska användas, vi rekommenderar dock linstyrning, skär ett snitt i sidrodret enligt bilden och limma dit roderhornet. Tänk på att avståndet från gångjärnstejpen blir längre till roderhornets hål på en sidan jämfört med andra sidan montera linorna så du får lika avstånd på båda sidor till tejpen.för montage av servo se nästa punkt.

10 28. Option, om man vill ha extra styvhet och styrka i bakkroppen kan man skära ett spår och limma in en bit 3,0x0.3x150mm kolfiberlist i bakkroppen i linje med sidoroderhornet. 29. Limma gångjärn på sidorodret eller tejpa fast sidrodret, förbehandla ytorna på UHUPor innan tejpningen. 30. Montera höjdservot och stötstång 1mm kolfiber. Stötstången måste stagas på minst 3 ställen, stagen tillverkas av depron spillbitar. 31. Vi rekommenderar att ni använder linstyrt sidroder och montera sidservot uppåt. Hål i kroppens platta del måste skäras ur först eller montera servot platt på kroppens horisontella del enligt bilderna-

11 32. Använd de långa dubbelservoarmarna i glasfiber för att erhålla bra utslag på sidrodret. Kevlarlinan som medföljer i byggsatsen används som roderlinor. Trä igenom linan i servoarm och roderhorn. Linan läggs dubbel ca 60mm i varje ände och limmas med UHUPor längs med linan. Om linan behöver sträckas så dra isär linan och limma om den enkelt. 33. Limma skevroderhornen i skevrodren och montera stötstängerna med de medföljande Z- bockarna och krympslangen. Hålen i roderhornen kan behöva borras upp lite.när du värmer krympslangen så gör det med lösa stötstänger och Z-bockar. Om Z-bocken glappar i hålet

12 så lägg lite UHUPOR lim runt hålet efter montage, (du får modellen mycket tystare också) 34. Montera mottagare och fartreglage på ena sidan av undersida av vingen, batteriet ska sitta på andra sidan uppe på vingen någonstans långt fram. Roderutslag: Nybörjare och lugn flygning Höjdroder: Sidroder: Skevroder: 20mm upp och ner -30% Expo 50mm åt varje sida -30% Expo 30mm upp och ner -40% Expo 3D flygning Höjdroder: Sidroder: Skevroder: 60 grader -50% Expo 60 grader -30% Expo 45-60grader -30% Expo Tyngdpunkten bör ligga ca 80-90mm från vingens framkant för nybörjare. Tyngdpunkt för 3D flygning mm då blir modellen neutral både i rättvänt och inverterat läge.

13 LYCKA TILL med flygningen.:-) Autopartner
