1 AMIAD Automatfilter SAF-1500 FILTER Kat. nr 03-7 Serienummer: Ordernummer: Katalognummer: Filtreringsgrad: Testad av: Anvisningar för installation, användning och underhåll Ref: /
2 INNEHÅLL Tekniska specifikationer... 3 Säkerhetsanvisningar... 4 Dimensionell och rekommenderad installationsritning... 5 Beskrivning och drift av filter Installation Underhåll Demontering och återmontering Schema delar Ritning delar - Sektion Ritning delar - Sektion Styrsystem, relä typ C Vid varje förfrågan, vänligen ange filtrets serienummer som återfinns på filterhuset. SAF Installation och underhåll - SIDA 2 -
3 TEKNISKA SPECIFIKATIONER Allmänt Max. flöde 80 m 3 /h 350 USgpm Konsultera tillverkaren för optimalt flöde i enlighet med filtreringsgrad och vattenkvalitet Min. arbetstryck 1,5 bar 21 psi Max. arbetstryck 10 bar 150 psi 16 bar (240 psi) på begäran Filterområde cm 2 591,82 cm 2 Diameter in/ut 50,80,100 mm 2", 3", 4" Diameter filterhus 250 mm 10" Max. arbetstemperatur 80 C 176 F Vikt 50 mm (th)= 82 kg 2" (th)= 181 lb. Spolningsdata 50 mm (fl)= 84 kg 2" (fl)= 185 lb. 80 mm = 86 kg 3" = 190 lb. 100 mm = 88 kg 4" = 194 lb. Utloppsventil 50 mm 2" Spolningscykel 15 sekunder 15 sekunder Spolvatten per cykel 25 liter 6,6 gallon vid 2 bar (30 psi) Minimiflöde för spolning 6 m 3 /h 26 USgpm vid 2 bar (30 psi) Styrning och elektricitet Elmotor Märkspänning i drift 1/4 HP 50 / 60 Hz, 35 / 42 Utväxling rpm 3-fas 220 / 380 / 440 V, 50 / 60 Hz Enkelfas 110 / 220 V, 50 / 60 Hz DC 12V eller 24V (på begäran) Strömförbrukning 0,6 Amp. (med 3-fas 380 / 440 V) Styrspänning Konstruktionsmaterial Filterhus och filterlock Silar Rostfritt stål 316 Rensningsmekanism Utloppsventil Packningar Styrsystem Standard filtreringsgrader 24V AC (12V eller 24V DC på begäran) Epoxibelagt kolstål 37-2 (RS 316 tillgängligt på begäran). Rostfritt stål 316, POM, PVC Epoxibelagt gjutjärn, naturgummi Syntetiskt gummi Aluminum, mässing, rostfritt stål, PVC Silväv i rostfritt stål mikron mm nät SAF Installation och underhåll - SIDA 3 -
4 SÄKERHETSANVISNINGAR Allmänt 1. Före installation eller någon behandling av filtret ska du noga läsa igenom anvisningarna för installation och användning. 2. Under behandling av filtret ska alla vedertagna säkerhetsanvisningar följas för att undvika faror för arbetare, allmänhet eller omgivning. 3. Observera att filtren startar spolning automatiskt, utan förvarning. 4. Inga ändringar eller modifikationer får göras på utrustningen utan skriftligt tillstånd från tillverkaren eller dess företrädare, å tillverkarens vägnar. Installation 1. Installera filtret enligt installationsanvisningarna i denna manual. 2. Se till att lämna tillräckligt med spelrum för enkel åtkomst vid framtida hantering och säkra underhållsåtgärder. 3. Elektriska kopplingar får endast utföras av behörig elektriker, med standardiserade och godkända komponenter. 4. Installera en huvudströmbrytare nära manöverpanelen. 5. Om manöverpanelen är installerad långt borta och utom synhåll från filtret, ska en strömbrytare installeras nära filterenheten. 6. Installationen av filtret ska utföras på ett sådant sätt att det inte stänker vatten direkt på de elektriska komponenterna eller på manöverpanelen. 7. På varmvattenapparater ska extra säkerhetsanordningar installeras för att undvika risk för brännskador. Drift, styrning och underhåll 1. Koppla från strömmen till filtret före underhåll eller behandling. 2. Skruvar får endast lossas eller tas bort efter att filtret gjorts tryckfritt. 3. Undvik stänk och vattenläckage för att minska risken för halka, elektriska stötar eller fuktskador på utrustningen. 4. Ventiler ska alltid öppnas och stängas långsamt och gradvis. 5. Ta bort rester av smörjmedel och fett för att undvika halkrisk. 6. Montera tillbaka drivmekanismens skyddskåpor efter slutförd behandling. 7. Handrensning av filterelement med hjälp av högtrycksvatten eller ånga ska utföras i enlighet med instruktionerna för rensningssystemet och utan att utsätta operatören eller omgivningen för faror. 8. Handrensning av filterelement med hjälp av syra eller andra kemikalier ska utföras i enlighet med gällande säkerhetsinstruktioner för materialet och utan att utsätta operatören eller omgivningen för faror. Användning av lyftutrustning 1. Vid användning av lyftutrustning ska man se till att filtret eller den lyftade delen är fastkedjad ordentligt och på ett säkert sätt. 2. Lämna inte utrustning i upplyft läge om det går att undvika. Arbete får inte utföras under upplyft utrustning. 3. Bär skyddshjälm när lyftutrustning används. SAF Installation och underhåll - SIDA 4 -
5 DIMENSIONELL OCH REKOMMENDERAD INSTALLATIONSRITNING Ritning nr 1: Modulkonfiguration Förklaring: Storlekar: mm (tum) 1. 3" SAF " inloppsventil (fjärilsventil) 3. 3" avlastningsventil 4. 3" nedströmsventil 5. 3" backventil * Minsta avstånd som krävs för underhåll. Ritning nr 2: Inline-konfiguration SAF Installation och underhåll - SIDA 5 -

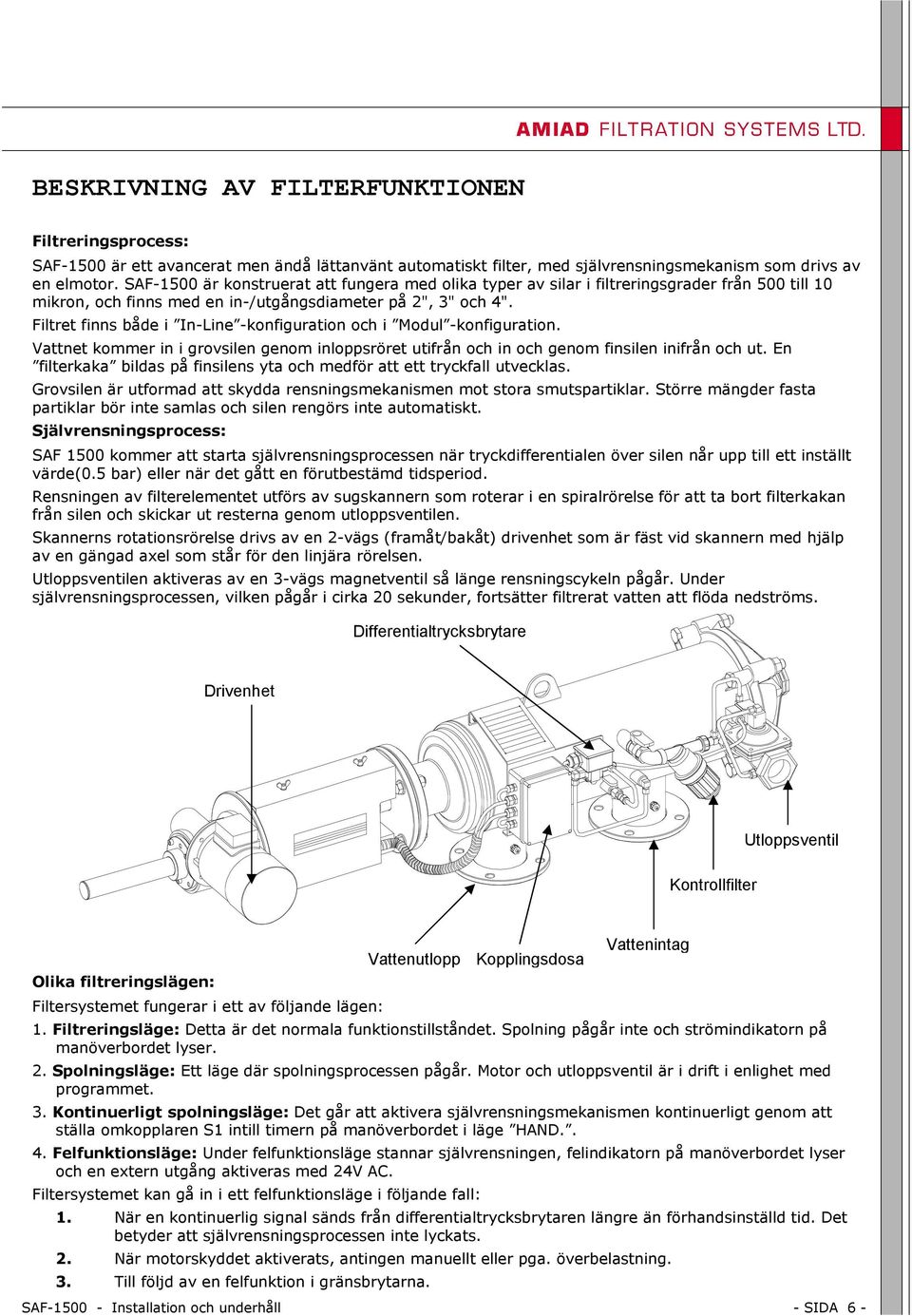

6 BESKRIVNING AV FILTERFUNKTIONEN Filtreringsprocess: SAF-1500 är ett avancerat men ändå lättanvänt automatiskt filter, med självrensningsmekanism som drivs av en elmotor. SAF-1500 är konstruerat att fungera med olika typer av silar i filtreringsgrader från 500 till 10 mikron, och finns med en in-/utgångsdiameter på 2", 3" och 4". Filtret finns både i In-Line -konfiguration och i Modul -konfiguration. Vattnet kommer in i grovsilen genom inloppsröret utifrån och in och genom finsilen inifrån och ut. En filterkaka bildas på finsilens yta och medför att ett tryckfall utvecklas. Grovsilen är utformad att skydda rensningsmekanismen mot stora smutspartiklar. Större mängder fasta partiklar bör inte samlas och silen rengörs inte automatiskt. Självrensningsprocess: SAF 1500 kommer att starta självrensningsprocessen när tryckdifferentialen över silen når upp till ett inställt värde(0.5 bar) eller när det gått en förutbestämd tidsperiod. Rensningen av filterelementet utförs av sugskannern som roterar i en spiralrörelse för att ta bort filterkakan från silen och skickar ut resterna genom utloppsventilen. Skannerns rotationsrörelse drivs av en 2-vägs (framåt/bakåt) drivenhet som är fäst vid skannern med hjälp av en gängad axel som står för den linjära rörelsen. Utloppsventilen aktiveras av en 3-vägs magnetventil så länge rensningscykeln pågår. Under självrensningsprocessen, vilken pågår i cirka 20 sekunder, fortsätter filtrerat vatten att flöda nedströms. Differentialtrycksbrytare Drivenhet Utloppsventil Kontrollfilter Olika filtreringslägen: Filtersystemet fungerar i ett av följande lägen: 1. Filtreringsläge: Detta är det normala funktionstillståndet. Spolning pågår inte och strömindikatorn på manöverbordet lyser. 2. Spolningsläge: Ett läge där spolningsprocessen pågår. Motor och utloppsventil är i drift i enlighet med programmet. 3. Kontinuerligt spolningsläge: Det går att aktivera självrensningsmekanismen kontinuerligt genom att ställa omkopplaren S1 intill timern på manöverbordet i läge HAND.. 4. Felfunktionsläge: Under felfunktionsläge stannar självrensningen, felindikatorn på manöverbordet lyser och en extern utgång aktiveras med 24V AC. Filtersystemet kan gå in i ett felfunktionsläge i följande fall: 1. När en kontinuerlig signal sänds från differentialtrycksbrytaren längre än förhandsinställd tid. Det betyder att självrensningsprocessen inte lyckats. 2. När motorskyddet aktiverats, antingen manuellt eller pga. överbelastning. 3. Till följd av en felfunktion i gränsbrytarna. Vattenutlopp Kopplingsdosa Vattenintag SAF Installation och underhåll - SIDA 6 -
7 Start av självrensning: Filtret kommer att starta självrensningsprocessen av en av följande orsaker: 1. En signal från differentialtrycksbrytaren (PDS) - Den PDS-brytare som finns på filterkroppen sänder ut en elektrisk signal när differentialtrycket över silen når förhandsinställt värde (vanligtvis 0,5 bar =7 psi). Signalen registreras i manöverbordet och spolningsprocessen styrs enligt programmeringen. 2. Spolning -knappen på manöverbordet trycks in manuellt. 3. Den TIMER som är installerad i manöverbordet startar självrensningsprocessen med inställda tidsintervaller, oberoende av tryckfallsfaktorn. Timern återställs efter varje spolningscykel. 4. En signal från omkopplaren för kontinuerlig spolning - Den omkopplaren i manöverbordet styr drift i läget kontinuerlig spolning, vilket betyder att filtret spolar sig självt hela tiden oavsett flödeshastighet eller vattenkvalitet. Styrsystem: Relästyrt SAF Installation och underhåll - SIDA 7 -
8 ANVISNINGAR FÖR INSTALLATION OCH DRIFTSÄTTNING Utformningsrekommendationer: 1. Om flödet ökar och trycket sjunker avsevärt under en längre period medan nätverket fylls, rekommenderas att en tryckhållande ventil installeras nedströms. Den tryckhållande ventilen säkerställer en reglerad påfyllning av ledningen. 2. Om det är viktigt med kontinuerligt vattenflöde även under underhållsperioden, rekommenderas att en manuell eller automatisk förbikoppling installeras och isoleringsventilerna kommer att användas för att isolera varje filterenhet. 3. På platser där vattenkvaliteten väntas försämras tillfälligt, är det möjligt att köra ett nödspolningsprogram. För det ändamålet måste en hydrauliskt styrd ventil installeras nedströms. För mer information, kontakta tillverkaren. Installationsanvisningar: 1. Installera filtret horisontellt på ett sätt som gör det möjligt att enkelt komma åt filtret och ger tillräckligt utrymme att demontera filtret för underhållsändamål. 2. Se till att flödesriktningen överensstämmer med pilarna på filterhuset. 3. Det rekommenderas att installera en mekanisk backventil nedströms om filtret. 4. Anslut ett rör på minst 2" till utloppsventilen. Utloppsröret ska vara utformat så att det ger ett minsta flödesmotstånd på 6 m³/h (26 USgpm). 5. Om systemet är konstruerat att fungera med ett arbetstryck över 6 bar (85 psi), rekommenderas att en manuell ventil installeras på utloppsröret för att möjliggöra reglering av spolflödet. 6. Användaren ska ordna lämplig belysning på installationsplatsen för att ge god sikt och säkert underhåll. 7. Användaren ska ordna lämpliga plattformar och skydd för att ge enkel åtkomst till filtret utan att man behöver klättra på rör eller annan utrustning. VIKTIGT!! Förhindra statiskt baktryck eller återflöde genom filtret. Installera en manuell eller hydraulisk ventil nedströms om filtret. Elektrisk koppling 1. Installera manöverbordet på en torr och skyddad plats (det finns ett särskilt manöverbord för installation utomhus att beställa). För strömförsörjning med enkelfas eller likström, se kopplingsschemat på manöverbordets insida. 2. Elanslutning till manöverbordet: a. Anslut en trefasig spänningskälla genom en halvautomatisk omkopplare, eller 16 ampere säkring till ingång L1 L2 L3 på anslutningsplinten i manöverbordet. b. Jordanslut manöverbordet. 3. Elanslutning till motorn: Anslut drivenheten till manöverpanelen med hjälp av 4 x 2,5 mm (12 eller 14 AWG) flexledning. Använd en tillräckligt lång kabel så att drivenheten kan flyttas och placeras nära filtret för underhåll, utan att den behöver kopplas loss från kabeln. (Det rekommenderas att denna installation uppfyller eller överträffar lokala eller nationella elektriska koder, detta är en hög -spänningsanslutning). 4. Styrkablar: Anslut mellan kopplingsdosan och manöverbordet med hjälp av 6 x 1,5 mm 2 (16 AWG) flexledningar. Sifferbetäckningarna på kontakterna i manöverbordet är samma som i kopplingsdosan. SAF Installation och underhåll - SIDA 8 -
9 Start och första användning 1. Se till att alla elektriska kopplingar är korrekta, i enlighet med medföljande ritningar. 2. Ställ manöver- och 24V-strömbrytarna och motorskyddet på ON. Motorn startar *. 3. Sugskannerns axel ska rotera medurs och röra sig mot filterhuset till den når gränslägesbrytare A. Om motorn roterar i motsatt riktning, koppla omedelbart från strömmen och ändra rotationsriktningen genom att ändra mellan två faser. 4. Motorn måste stanna när gränslägesbrytarplåten når gränslägesbrytare A och aktiverar denna. 5. Kör en torr spolningscykel genom att trycka på Spolning -knappen. Se till att alla spolningssteg utförs i enlighet med beskrivningen i filterbeskrivningskapitlet i den här handboken. 6. Öppna inloppsventilen till filtret, medan utströmningsventilen förblir stängd eller med en öppen avlastningsventil (på det sättet hålls flödet i filtret på ett minimum), och kör en spolningscykel. 7. Se till att utloppsventilen öppnas och att alla steg i spolningscykeln utförs. Åtgärda eventuella läckor. 8. Stäng 1/4"-ventilen vid lågtryckspunkten i differentialtrycksomkopplaren i 5 sekunder. Handen på differentialtrycksomkopplaren kommer att flytta sig till det röda området och filtret startar spolningsprocessen. Öppna 1/4"-ventilen. 9. Öppna utloppsventilen och/eller stäng avlastningsventilen gradvis. Kör filtret under avsedda hydrauliska förhållanden. 10. Ställ timern på 6-8 timmar. 11. Kontrollera och dra åt alla bultar efter första veckans drift. *Om manöverbord av typ C (relätyp) används måste Spolning -knappen tryckas in för att starta motorn första gången. Gränslägesbrytarplåt Gränslägesbrytare B Gränslägesbrytare A SAF Installation och underhåll - SIDA 9 -
10 UNDERHÅLL Allmän inspektion För att kontrollera att filtret fungerar som det ska, stäng 1/4" lågtrycksventilen till differentialtrycksbrytaren under 5 sekunder. Därigenom startar självrensningscykeln: Kontrollera att utloppsventilen öppnas, att skannern rör sig framåt och när den når gränslägesbrytaren - kontrollera att utloppsventilen stängs igen. Veckounderhåll: 1. Kontrollera att filtret fungerar som det ska efter en allmän inspektion. 2. Rengör 3/4"-filtret (stäng 3/4"-ventilen och kör en spolningscykel för att släppa trycket och öppna skålen). 3. Kontrollera att det finns fett på drivaxeln och drivbussningen. Fyll på med fett om det behövs. 4. Åtgärda eventuella läckor från skanneraxeln. Byt ut tätningsmutterns inre O-ring (7.7) om det behövs. Byte av tätningsmutterns inre O-ring: 1. Stäng intagsventilen till filtret och släpp trycket. 2. Ta bort locket (23) från drivaxelhuset (7) genom att skruva loss vingmuttrarna (23.6). 3. Om sugskannern befinner sig i yttre läget, kör en spolningscykel och för den till det inre läget. 4. Ta bort sprinten (10.2) och dra ut anslutningsstiftet (10.1). 5. Kör en spolningscykel. 6. Stanna motorn när drivaxeln är halvvägs i sin rörelse. Drivaxeln är nu skild från sugskannern. 7. Skruva loss tätningsmuttern (7.5). 8. Ta bort den begagnade inre O-ringen och rengör O-ringsätet. 9. Sätt i en ny O-ring (7.7) 10. Lägg på lite fett på den yttre O-ringen och på axeln. 11. Dra åt tätningsmuttern (7.5). 12. Återanslut drivaxeln till sugskanneraxeln. 13. Öppna filtrets intagsventil med manöverbordet. Underhåll före längre driftsuppehåll: Följande måste utföras om filtret inte kommer att vara i drift på över en månad. 1. Kör en spolningscykel (med stängd nedströmsventil om det är möjligt). 2. Koppla från strömförsörjningen till manöverbordet. 3. Frigör trycket från filtret. 4. Fetta in drivaxeln och drivbussningen. 5. Rengör 3/4"-kontrollfiltret. 6. Rengör grovsilen. SAF Installation och underhåll - SIDA 10 -
11 Underhåll före ny driftsättning: 1. Anslut manöverbordet till strömförsörjningen. 2. Kontrollera att filtret fungerar. 3. Fetta in drivaxeln och drivbussningen. 4. Byt ut tätningsmutterns inre O-ring om det behövs. VIKTIGT!! DRIVAXELN MÅSTE SMÖRJAS MED VATTENBESTÄNDIGT, HÖGKAPACITETSFETT SOM INTE OXIDERAR. (SHELL, DARINA EP-2 ELLER LIKNANDE). Rengöring av grovsilen: 1. Stäng filtrets inloppsventil 2. Gör filtret tryckfritt genom att köra en spolningscykel. 3. Ta bort filterlocket (1), dra ut spolkammaren (2) med packning (2.1). 4. Dra ut grovsilen (3) och rengör den. 5. Sätt i grovsilen (3) i rätt läge så att den vilar på sina hållare. 6. Sätt i spolkammaren (2). Se till att packningen befinner sig över kammarens centreringsring med öppningen mot insidan av filterhuset. Spolkammaren ska föras in lätt lutad och med en cirkelrörelse. 7. Stäng och dra åt filterlocket. SAF Installation och underhåll - SIDA 11 -
12 DEMONTERING OCH HOPSÄTTNING AV FILTERKOMPONENTER Innan filtret öppnas rekommenderas att utföra en spolningscykel genom att trycka på TEST - knappen. Demontering av silarna: 1. Stäng filtrets intags- och utloppsventiler och släpp trycket genom att köra en spolningscykel, koppla bort strömförsörjningen från manöverbordet. 2. Lossa lockets skruvar (1.5) från muttrarna och ta bort locket (1). 3. Dra ut spolkammaren (2) med packningen (2.1). 4. Dra ut grovsilen (3) och rengör den om det behövs. 5. Dra ut den övre cylinderpackningen (4.2). 6. Dra ut silen (4) från filterhuset. 7. Ta bort den nedre silpackningen (4.3) om det behövs. Ihopsättning: 1. Kontrollera att den undre silpackningen (4.3) sitter på silkanterna. 2. För in silen i filterhuset (6) med stödhållarna uppåtriktade. När silen skjutits in helt, rotera silen så att den vilar på hållarna och för den i rätt läge. Vrid runt silen tills låstappen (på insidan av husväggen) befinner sig i spåret på centreringsringen (4.1). 3. För in cylinderpackningen (5) så att dess öppna sida är riktad mot filterlocket. 4. Rengör och lägg på lite fett på sugskannerröret och på O-ringen (2.3) till sugskannerlagret (2.2) som befinner sig i spolkammaren. 5. Sätt i grovsilen (3) i rätt läge så att den vilar på sina hållare. 6. Sätt i spolkammaren (2). Se till att packningen befinner sig över kammarens centreringsring med öppningen mot insidan av filterhuset. Spolkammaren ska föras in lätt lutad och med en cirkelrörelse. 7. Montera locket på filterhuset. Dra åt skruvarna (1.5) försiktigt och välavvägt. 8. Öppna filtrets in- och utloppsventiler och manövrera manöverbordet. 9. Kontrollera att filtret fungerar. Demontering av sugskannern: 1. Stäng filtrets intagsventil, släpp trycket och koppla bort strömförsörjningen från manöverbordet. 2. Ta bort locket (23) från drivaxelhuset (7) genom att skruva loss vingmuttrarna (23.6). 3. Ta bort sprinten (10.2) och dra ut anslutningsstiftet (10.1). 4. Påbörja demonteringen i enlighet med steg 1-6 i kapitlet demontering av silarna. 5. Dra ut sugskannern (5) från filterhuset med en spiralrörelse. SAF Installation och underhåll - SIDA 12 -
13 Ihopsättning: 1. Lägg på fett på den släta sidan av sugskanneraxeln (5.2) och för in den genom filterhuset. 2. För in sugskanneraxeln (5.2) i drivaxeln (10). Se till att hålen i de båda axlarna är parallella. 3. För in anslutningsstiftet (10.1) till de parallella hålen i sugskanneraxeln (5.2) och drivaxeln (10) och lås den med sprinten (10.2). 4. Fortsätt montera delarna i enlighet med steg 1-9 i kapitlet Montering av silarna. Demontering av drivaxelhuset: 1. Stäng filtrets in tagsventil, släpp trycket och koppla bort strömförsörjningen från manöverbordet. 2. Demontera sugskanner och silar i enlighet med beskrivningen. 3. Ta bort gränslägesbrytarslingan (8) från drivaxelhuset genom att skruva loss bultarna (8.6). Placera försiktigt gränslägesbrytarslingan intill filtret för att undvika skador på elkablarna. 4. Ta bort drivenheten (12) från drivaxelhuset (7) genom att skruva loss muttrarna (12.7) från bultarna (12.3). På det sättet dras drivaxelnyckeln (11) ut. 5. Demontera drivaxelhuset (7) från husets fläns (6) genom att skruva loss bultarna (7.1). Ihopsättning: 1. Kontrollera att O-ringen (6.1) är ren och i rätt läge. 2. Fäst drivaxelhusets flänskoppling vid filtret med bultar (7.1). 3. För in sugskanner (5), finsil (4) och grovsil i enlighet med beskrivningen ovan. 4. Anslut drivaxel (10) till skanneraxeln med hjälp av anslutningsstiftet (10.1) och sprinten (10.2). 5. Se till att drivaxelnyckeln (11) är fäst ordentligt i växellådan. Gänga drivaxeln genom drivenheten och se till att drivaxelspåret justeras efter drivaxelnyckeln. 6. Anslut drivenheten (12) till drivaxelhuset (7) med bultarna (12.3) och dra åt dem. 7. Montera gränslägesbrytarslingan (8) i rätt läge. Se till att gränslägesbrytarplåten befinner sig mitt i skannerns rörelseväg. 8. Manövrera manöverbordet och kontrollera att filtret fungerar som det ska. 9. Öppna in- och utloppsventilerna och kontrollera filterfunktionen igen. SAF Installation och underhåll - SIDA 13 -
14 DELSCHEMA SAF-1500 FILTER Se sida Nr Beskrivning Kat. nr Nr Beskrivning Kat. nr 1 Filterhuslock Drivaxel Lockpackning Anslutningsstift " plastplugg Sprint 1,6 X Bricka M20 (x4) Gränslägesbrytarplåt Mutter M20 (X4) Gränsbrytarplåt Låsring Bult M20 x 130 (x4) Drivaxelnyckel Spolkammare -SAF Drivenhet (komplett) Packning spolkammare /4 Hk elmotor Skannerlager-SAF Snäckdrev RMI 50, 23: lager O-ring (P2-328) Bult M8 X 40 (X4) Grovsil M8 bricka (X4) Fin sil XX 12.5 M8 bricka (X4) Centreringsring cylinder M8 fjäderbricka (X4) Packning översil M8 mutter (X4) Packning undersil Drivaxelkåpa Sugskannerenhet Sockel justerskruv M8X20 (X4) a. Sugskannerenhet (SLN) " Utloppsventil (GAL) Sugmunstycke " Utloppsventil (RAM) a.1 Sugmunstycke (SLN) " Utloppsventil (RAF) Axel sugskanner Magnetventil (GEM-SOL) Spårförsedd fjädertapp 5 X Magnetventil (ASCO) Spårförsedd fjädertapp 3 X L-kontakt 5/16" x 1/4" Filterhus 13-70XX-11XX * 15.2 Luftbromsrör 8 m"m Hus O-ring (p 2-433) Kontakt 5/16" x 1/4" Instrumentkonsol L-kontakt 5/16" x 1/8" RS bult M6 X 20 (X2) /4" kontrollfilter 0,2 mm RS M6 bricka (X4) Raccord-kontakt mutter RS M6 mutter (X2) Raccord-kontakt nippel Drivaxelhus L-kontakt 5/16" x 1/4" Bult M16 X 60 (X4) Luftbromsrör 8 m"m M16 bricka (X4) O-ring P M16 bricka (X4) /4" vinkel M16 mutter (X4) /4" kulventil Tätningsmutter P.D.-brytare (Midwest) Tätningsmutter extern O-ring Kontakt 5/16" x 1/8" Tätningsmutter inre O-ring L-kontakt 5/16" x 1/8" Drivbussning Luftbromsrör 8 m"m RS bult M6 X 35 (X3) L-kontakt 5/16" x 1/4" RS bricka M6 (X3) Manometerventil 1/4" RS bricka M6 (X3) Kontakt 5/16" x 1/4" RS låsmutter M6 (X3) Luftbromsrör 8 m"m Slinga gränsbrytare Elkopplingsdosa RS bult M6 X 20 (X 2) Tryckkontrollpunkt RS bricka M6 (X2) Drivaxelhuskåpa RS bricka M6 (X2) Bult M6 x 60 (x 2) RS mutter M6 (X 2) RS bricka M6 (X2) Gränslägesbrytare (X2) RS bricka M6 (X2) RS bult M4 X 20 (X 4) Mutter M6 (X 2) RS bricka M4 (X4) RS bricka M6 (X2) RS låsmutter M4 (X4) RS vingmutter M6 (X2) * Katalognumren kan variera beroende på filterdiameter, flänsstandard eller elektriska specifikationer. SAF Installation och underhåll - SIDA 14 -
15 RITNING DELAR Sektion 1 SAF Installation och underhåll - SIDA 15 -
16 RITNING DELAR Sektion 2 SAF Installation och underhåll - SIDA 16 -
17 RELÄ MANÖVERPANEL (TYP C SAF-SERIEN) Beskrivning av komponenter manöverpanel: 1. Tändlägen: Gult - lampa PÅ när strömmen är på. Rött - lampa PÅ när manöverpaneler är i felläge. 2. Tryckknappar: SPOLNING - manuell drift av en spolningscykel. RESET - återställer felfunktionsläget. 3. Timer T0 (0-10 sekunder): Timer fördröjning differentialtryck. Denna timer ska ställas in på 3-5 sekunder. 4. Timer T1 (0-30 timmar): Möjliggör tidsinställda spolningscykler. Timern återställs vid varje spolningscykel. Vid omkoppling till Hand. kommer filtret att spola kontinuerligt oavsett differentialtryck eller tidsinställning. 5. Timer T2 (0-10 X 0,1 tim.): timer differentialtrycksfel. Denna timer ska ställas in på 3 X 0,1 tim. = 18 minuter. 6. Motorskydd: Den här brytaren skyddar motorn vid kortslutning eller överbelastning. Det är viktigt att ställa in strömstyrka efter motorns märkning. När den här brytaren är aktiverad, lyser felindikatorn. 7. Kontakt K1 och K2: Reglerar motorns rotationsriktning. 8. Transformator: Elförsörjning till de olika styrkomponenterna x 6 Amp. och 1 x 4 Amp. strömbrytare: Kortslutningsskydd för styrsystemet. 10. Tändreläer DP, LSU, LSD och F (K11,K12,K13,K14) Reläer som används för att utföra manöverpanelens aktiviteter Rensningscykelns faser: 1. Utloppsventilen öppnas mot atmosfär. 2. Motorn börjar rotera sugskanneraxeln tills den når gränslägesbrytare B (övre gränslägesbrytare). 3. Utloppsventilen stängs. Sugskannern stannar vid gränslägesbrytare B till nästa spolningscykel. Vid nästa spolningscykel kommer den att flytta sig från undre gränslägesbrytare B till gränslägesbrytare A (undre gränslägesbrytare). OBS! Gränslägesbrytarna är kopplade som normalt stängda kontakter (NC). När gränslägesbrytarplåten når gränslägesbrytaren, öppnas därför kontakten och reläet avaktiveras. Begäran om spolningscykel: a. PDS (Differentialtrycksbrytare) b. Timer 0-30 tim. c. Aktivering SPOLNING-knapp d. Kontinuerlig spolning Differentialtrycksbrytare: Differentialtrycksbrytaren (PDS) bevakar kontinuerligt differentialtrycket mellan intaget och utloppet på SAF - filtret. När PDS avläser ett förhandsinställt värde (vanligtvis 0,5 bar=7 PSI) är det en fördröjning på tre sekunder (T0) innan spolningscykeln inleds. Vid slutet av spolningscykeln, om differentialtryckssignalen fortsätter, kommer filtret att fortsätta självrensningen så länge som förhandsinställts i T2 (18 minuter rekommenderas) innan det övergår till felfunktionsläge. Timer: SAF Installation och underhåll - SIDA 17 -
18 Tack vare en inbyggd timer får det att spola enligt tidsinställning. Det går att ställa in tidsintervallerna mellan spolningscyklerna, oavsett differentialtryck. Rekommenderad standrdinställning är 6-8 timmar. Timern annulleras genom att helt enkelt vrida tidväljaren SW1 till mittläget. TEST : SPOLNING -knappen aktiverar en manuell självrensningscykel för att testa filtrets funktion. Kontinuerlig spolning: Filtret spolar kontinuerligt oavsett differentialtryck eller tid. Det rekommenderas att det här läget endast används under en begränsad tid - för att klara situationer med extrem smutsbelastning. Felfunktionslägen: Filtret går in i felfunktionsläge i följande situationer: 1. När motorskyddet aktiveras på grund av överbelastning eller kortslutning i motorn. 2. När differentialtrycksbrytaren sänder en kontinuerlig signal under längre tid än vad som förhandsinställts i T2. 3. Båda gränslägesbrytarna skickar signalen ÖPPEN samtidigt. Det kan bero på ett fel i gränslägesbrytaren, fel kabeldragning eller kabelbrott. När filtret övergått till ett felfunktionsläge, tänds en röd lampa på manöverpanelens dörr, spolningen upphör och utgående felsignaler aktiveras. Utgående felsignal nr 1 i punkt F/1 och 2 i anslutningsplinten är Torr kontakt, lämplig för anslutning till ett externt styrsystem. Utgående felsignal nr 2 i punkt F/3 och 4, sänder 24 V AC för att aktivera en magnetventil för automatisk avlastningsventil, huvudintagsventil eller pumprelä. Annullera felfunktionsläget genom att trycka på RESET -knappen. OBSERVERA! Om strömförsörjningen ansluts medan sugskannern inte berör någon av de två gränslägesbrytarna, kommer motorn endast att starta när nästa spolningssignal inkommer. Procedur driftsättning: 1. Kontrollera och verifiera att kablarna mellan filtret och manöverpanelen är anslutna enligt det bifogade kopplingsschemat. 2. Kontrollera att gränslägesbrytarplåten befinner sig halvvägs mellan de två gränslägesbrytarna och att motorskyddet (övebelastning) är avstängt. 3. Sätt alla strömbrytare i läge ON (utom motorns överbelastningsskydd). 4. Ställ väljare S1 i mittläget (endast differentialtryck). 5. Sätt på motorskyddet, tryck på SPOLNING-knappen och kontrollera motorns rotationsriktning. Om motorn roterar moturs, dvs. sugskannern rör sig uppåt (utåt från filtret), stanna den omedelbart genom att ställa motorskyddet i frånläge. Ändra motorriktningen genom att växla mellan två faser. Om motorn roterar medurs, dvs. sugskannern rör sig nedåt (inåt mot filtret), låt den fortsätta tills den når undre gränslägesbrytare och stannar. 6. Tryck på SPOLNING -knappen och kontrollera att filtret fungerar i enlighet med beskrivningen ovan. 7. Öppna vattentillförseln och trycksätt systemet. Det rekommenderas starkt att först våtköra med statiskt tryck och utanflöde, dvs. med utloppsventilen öppen och systemets avlastningsventil öppen. 8. Kör en spolningscykel genom att trycka på SPOLNING -knappen. Kontrollera att allt fungerar som i beskrivningen ovan. 9. Kör en spolningscykel genom att stänga 1/4" manometerventilen på differentieltrycksbrytaren i 5 sekunder. 10. Om allt fungerar enligt beskrivningen, öppna utloppsventilen och stäng avlastningsventilen gradvis. 11. Ställ T1 på 4-8 timmar och vrid väljare S1 till övre läget (DP och TiD). Följ och kontrollera filtersystemet funktion, ändra T1-inställning om det behövs. SAF Installation och underhåll - SIDA 18 -
19 SAF Installation och underhåll - SIDA 19 -
