Referenshandbok för maskinvara Datorer i HP Elite 7000 MT-serien

Transkript

1 Referenshandbok för maskinvara Datorer i HP Elite 7000 MT-serien

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Informationen i detta dokument kan ändras utan föregående meddelande. Microsoft, Windows och Windows Vista är antingen varumärken eller registrerade varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Det enda garantiansvar för HP-produkter och HP-tjänster definieras i de uttryckliga garantiavtal som medföljer sådana produkter och tjänster. Ingenting i denna text skall anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som utelämnats i detta dokument. Detta dokument innehåller information som omfattas av lagen om upphovsrätt. Ingen del av detta dokument får kopieras eller reproduceras i någon form utan skriftligt medgivande från Hewlett-Packard Company. Referenshandbok Datorer i HP Elite 7000 MT-serien Första upplagan (oktober 2009) Dokumentets artikelnummer:

3 Om den här boken Denna bok innehåller grundläggande information för uppgradering av denna datormodell. VARNING: Den här texten ger information om att allvarliga personskador eller dödsfall kan uppstå om instruktionerna inte följs. VIKTIGT: Den här texten innehåller varningar om att utrustningen kan förstöras eller information förloras om inte instruktionerna följs. OBS! Text framhävd på det här sättet innehåller viktig extra information. SVWW iii

4 iv Om den här boken SVWW

5 Innehåll 1 Produktens funktioner Standardfunktioner... 1 Servicefunktioner... 1 Komponenter på frontpanelen... 2 Komponenter till mediekortläsaren... 3 Komponenter på baksidan... 4 Tangentbord... 5 Använda Windows-tangenten... 5 Serienumrets placering Uppgraderingar av maskinvara Varnings- och Viktigt-meddelanden... 8 Ta bort datorns åtkomstpanel... 9 Sätta tillbaka datorns åtkomstpanel Ta bort frontpanelen Ta bort panelskydd Sätta tillbaka frontpanelen Installera mer minne DIMM-moduler DDR3-SDRAM DIMM-moduler Såtta i DIMM-moduler Installera DIMM-moduler Ta bort eller installera ett expansionskort Enheternas placeringar Installera ytterligare enheter Moderkortets enhetsanslutningar Ta bort en optisk enhet Installera en optisk enhet i en 5,25-tums enhetsplats Ta bort en extern 3,5-tumsenhet Installera en enhet i det externa 3,5-tumsenhetsfacket Ta bort en intern 3,5-tums hårddisk Installera en intern 3,5-tums hårddisk Bilaga A Specifikationer Bilaga B Byta batteri SVWW v

6 Bilaga C Externa säkerhetsenheter Montera ett säkerhetslås Kabellås Tangentbordslås HP Business PC Säkerhetslås Bilaga D Elektrostatisk urladdning Förhindra elektrostatiska skador Jordningsmetoder Bilaga E Anvisningar för användning, skötsel och förberedelser för transport av datorn Anvisningar för användning och skötsel av datorn Försiktighetsåtgärder för optiska enheter I drift Rengöring Säkerhet Förberedelser för transport Index vi SVWW

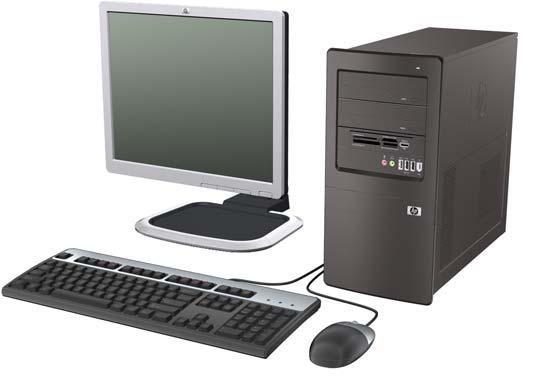

7 1 Produktens funktioner Standardfunktioner Funktionerna i Elite 7000 MT-serien kan variera mellan modeller. Om du vill se en fullständig förteckning över den maskin- och programvara som är installerad på datorn kan du köra diagnostikverktyget (endast vissa datormodeller). Instruktioner för hur du använder verktyget finns i Handboken Felsökning. Bild 1-1 Datorer i HP Elite 7000 MT-serien OBS! Enhetskonfigurationen som visas ovan kan skilja sig från din datormodell. Ovanstående illustration kan skilja sig från din datormodell. Servicefunktioner I din microtower-dator finns funktioner som underlättar service och uppgraderingar. Du behöver en Torx T-15-skruvmejsel eller en platt skruvmejsel för att kunna utföra många av de installationsprocedurer som beskrivs i det här kapitlet. SVWW Standardfunktioner 1

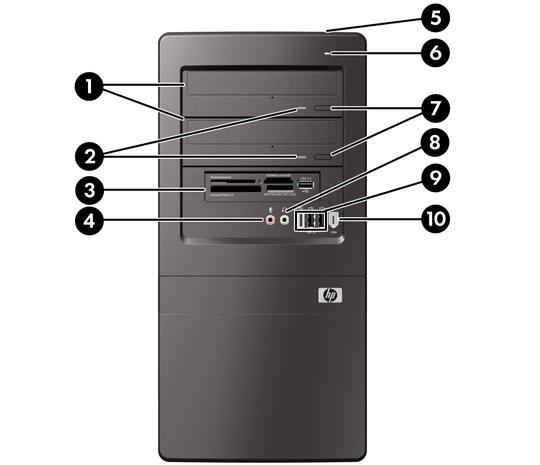

8 Komponenter på frontpanelen Enhetskonfigurationen kan skilja sig åt något mellan olika modeller. Bild 1-2 Komponenter på frontpanelen Tabell 1-1 Komponenter på frontpanelen 1 Optiska enheter, 5,25 tum 1 6 Aktivitetslampa för hårddisk 2 Aktivitetslampor på optisk enhet 7 Utmatningsknappar för optisk enhet 3 3,5-tums mediekortläsare (tillval) 2 8 Hörlurskontakt 4 Mikrofonkontakt 9 USB 2.0-portar (Universal Serial Bus) 5 knapp med två lägen port 1 På vissa modeller täcks den ena eller båda av 5,25-tumsenhetsplatserna av skyddsplåtar. 2 Vissa modeller har en skyddsplåt som täcker 3,5-tumsenhetsplatsen. 2 Kapitel 1 Produktens funktioner SVWW

9 Komponenter till mediekortläsaren Mediekortläsaren är en tillvalsenhet som bara finns tillgänglig för vissa modeller. Identifiera mediekortkomponenter med hjälp av följande illustration och tabell. Bild 1-3 Komponenter till mediekortläsaren Tabell 1-2 Komponenter till mediekortläsaren Nr Plats Media 1 xd xd-picture Card (xd) 2 MicroSD MicroSD (T-Flash) MicroSDHC 3 Aktivitetslampa för mediekortläsare 4 SD/MMC+/miniSD SD (Secure Digital) SDHC (Secure Digital High Capacity) MiniSD 5 USB USB-port (Universal Serial Bus) 6 CompactFlash I/II CompactFlash-kort, typ 1 7 MS PRO/MS PRO DUO Memory Stick (MS) MagicGate Memory Stick (MG) MagicGate Memory Duo MiniSDHC MultiMediaCard (MMC) MultiMediaCard av reducerad storlek (RS MMC) CompactFlash-kort, typ 2 Memory Stick Select Memory Stick Duo (MS Duo) Memory Stick PRO (MS PRO) MMC Plus (MultiMediaCard 4.0) MultiMediaCard av reducerad storlek 4.0 (MMC Mobile) MMC Micro (adapter krävs) MicroDrive Memory Stick PRO Duo (MS PRO Duo) Minnespinne PRO- HG Duo Minnespinne Micro (M2) (adapter krävs) SVWW Komponenter till mediekortläsaren 3

10 Komponenter på baksidan Bild 1-4 Komponenter på baksidan Tabell 1-3 Komponenter på baksidan 1 Anslutning för nätsladd 7 Uttag för Sony/Philips Digital Interconnect Format (S/PDIF) (grön) 2 Spänningsväljare 8 Kontakt för ljud ut; strömsatta ljudenheter (grön) 3 Kontakt för ljudingång (blå) 9 Mikrofonkontakt (rosa) 4 Ljuduttag på baksidan för centerkanal/ bashögtalare (orange) 10 Ljuduttag för sidokanal vid surroundljud (grå) 5 RJ-45 nätverksanslutning 11 Ljuduttag för bakre kanal vid surroundljud (svart) port 12 USB-portar (Universal Serial Bus) OBS! Antal kontakter och dess placering kan variera beroende på modell. Stöd för video kräver installation av ett PCI Express x16-grafikkort. Om ett PCI Express x1-grafikkort har installerats kan kontakterna på kortet och moderkortet användas samtidigt. Vissa inställningar kan behöva ändras i setup-programmet för att båda kontakterna ska kunna användas. Information om hur du ställer in vilken VGA-styrenhet som ska vara startenhet finns i Konfigureringshandbok (F10). När en enhet ansluts till den blå linjeingången för ljud visas en dialogruta som frågar om du vill använda kontakten som linjeingångsenhet eller för en mikrofon. Du kan ändra konfigurationen för kontakten när du vill genom att dubbelklicka på ikonen Realtek HD Audio Manager i Aktivitetsfältet i Windows. 4 Kapitel 1 Produktens funktioner SVWW

11 Tangentbord Bild 1-5 Tangentbordskomponenter Tabell 1-4 Tangentbordskomponenter 1 Funktionstangenter Utför särskilda funktioner beroende på vilket program som används. 2 Redigeringstangenter Bl.a. följande: Insert, Home, Page Up, Delete, End och Page Down. 3 Statuslampor Visar status för datorn och tangentbordsinställningar (Num Lock, Caps Lock och Scroll Lock). 4 Numeriskt tangentbord Fungerar som knappsatsen på en räknare. 5 Piltangenter Används för att navigera i ett dokument eller på en webbplats. Med de här tangenterna kan du gå till vänster, till höger, uppåt och nedåt med tangentbordet i stället för med musen. 6 Ctrl-tangenter Används i kombination med någon annan tangent. Deras funktion beror på vilket program du använder. 7 Programtangent 1 Används (som höger musknapp) för att öppna snabbmenyer i Microsoft Officeprogram. Kan ha andra funktioner i andra program. 8 Windows logo-tangent 1 Används för att öppna startmenyn i Microsoft Windows. Används i kombination med andra tangenter för olika funktioner. 9 Alt-tangenter Används i kombination med någon annan tangent. Deras funktion beror på vilket program du använder. 1 Tangenter tillgängliga i vissa geografiska områden. Använda Windows-tangenten Om du använder Windows logo-tangent i kombination med andra tangenter kan du utföra särskilda funktioner som finns i operativsystemet Windows. I avsnittet Tangentbord på sidan 5 kan du se var Windows-tangenten finns. Tabell 1-5 Funktioner i Windows-tangenten Följande Windows-tangentfunktioner finns i Microsoft Windows XP och Microsoft Windows Vista. Windows logo-tangent Windows logo-tangent + d Windows logo-tangent + m Skift + Windows logo-tangent + m Windows logo-tangent + e Windows logo-tangent + f Visar eller döljer Start-menyn Visar skrivbordet Minimerar alla öppna program Ångrar Minimera allt Startar Den här datorn Öppnar dialogrutan Sök alla filer SVWW Tangentbord 5

12 Tabell 1-5 Funktioner i Windows-tangenten (fortsättning) Windows logo-tangent + Ctrl + f Windows logo-tangent + F1 Windows logo-tangent + l Windows logo-tangent + r Windows logo-tangent + u Windows-tangenten + Pause/Break Windows logo-tangent + Tab Öppnar dialogrutan Sök dator Startar Windows Hjälp Låser datorn om du är uppkopplad mot en nätverksdomän, eller ger dig möjlighet att växla användare om du inte är uppkopplad mot en nätverksdomän Startar dialogrutan Kör Startar Hjälpmedelshanteraren Startar dialogrutan Systemegenskaper Windows XP - Bläddrar bland knapparna i Aktivitetsfältet Windows Vista - Bläddrar bland knapparna i Aktivitetsfältet med hjälp av Flip 3D Förutom de Windows-tangentfunktioner som beskrivs ovan finns följande funktioner också tillgängliga i Microsoft Windows Vista. Ctrl + Windows-tangenten + Tab Windows-tangenten + Blanksteg Windows-tangenten + g Windows-tangenten + u Windows-tangent + x Windows-tangenten + någon siffertangent Använder piltangenterna för att bläddra genom program i Aktivitetsfältet med hjälp av Flip 3-D För samman alla gadgetar längst fram och markerar Windowssidofält Bläddrar bland gadgetarna i sidofältet Startar Hjälpmedelscenter Startar Windows Mobilitetscenter Startar den snabbstartsgenväg som befinner sig i den position som överensstämmer med siffran (t.ex. Windowslogotyptangenten + 1 startar den första genvägen på snabbstartsmenyn). 6 Kapitel 1 Produktens funktioner SVWW

13 Serienumrets placering Varje dator har ett unikt serienummer och ett produkt-id som står på datorns övre vänstra sida. Ha dessa nummer tillgängliga när du ringer kundtjänst för att få hjälp. Bild 1-6 Serienumrets och produkt ID-numrets placering SVWW Serienumrets placering 7

14 2 Uppgraderingar av maskinvara Varnings- och Viktigt-meddelanden Före en uppgradering bör du noga läsa igenom alla tillämpliga instruktioner, varnings- och viktigtmeddelanden som finns i den här handboken. VARNING: Så här undviker du personskada från elchock, heta ytor eller brand: Dra ut nätsladden från vägguttaget och låt de inbyggda systemkomponenterna svalna innan du rör vid dem. Du får inte sätta telekommunikations- eller telefonkabelanslutningar i nätverkskortet (NIC). Ta aldrig bort nätkabelns jordkontakt. Det jordade uttaget är en viktig säkerhetsfunktion. Sätt in nätsladden i ett jordat eluttag som alltid är lätt att komma åt. I handboken Säkerhet och arbetsmiljö beskrivs hur du kan undvika att riskera allvarliga skador. I denna beskrivs hur arbetsstationen lämpligast ska utformas samt arbetsställning och hälso- och arbetsvanor för datoranvändare. Den ger också viktig information om elektrisk och mekanisk säkerhet. Handboken finns på webben på VIKTIGT: Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extra utrustning. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i bilaga D, Elektrostatisk urladdning på sidan 44. Om datorn är ansluten till nätspänning är moderkortet alltid strömförande. För att inte skada de inbyggda komponenterna måste du koppla loss nätsladden innan du öppnar datorn. 8 Kapitel 2 Uppgraderingar av maskinvara SVWW

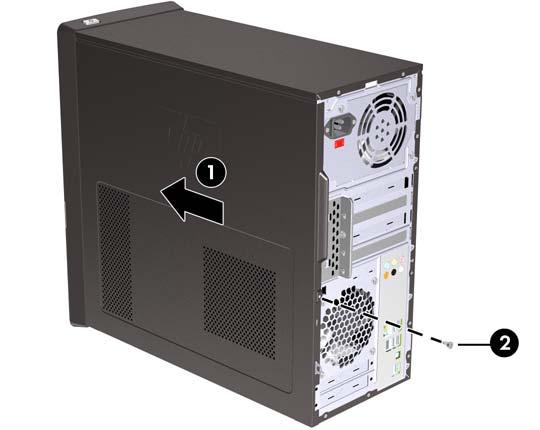

15 Ta bort datorns åtkomstpanel 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort skruven (1) som håller fast åtkomstpanelen mot datorns chassi. 6. Dra panelen bakåt (2) ungefär 1,3 cm, lyft upp den och ta bort den. OBS! Du kan lägga datorn på sidan för att installera de inre komponenterna. Se till att sidan med åtkomstpanelen är vänd uppåt. Bild 2-1 Ta bort datorns åtkomstpanel SVWW Ta bort datorns åtkomstpanel 9

16 Sätta tillbaka datorns åtkomstpanel Sätt åtkomstpanelen i rätt läge i chassit, med cirka 1,3 cm av åtkomstpanelen utanför baksidan på datorn, och skjut in den tills den sitter på plats (1). Kontrollera att skruvhålet hamnar i rätt läge och dra sedan åt skruven (2). Bild 2-2 Sätta tillbaka datorns åtkomstpanel 10 Kapitel 2 Uppgraderingar av maskinvara SVWW

17 Ta bort frontpanelen 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort datorns åtkomstpanel. 6. Tryck ut de tre flikarna på frontpanelens högra sida (1) och vrid panelen så att den lossnar från chassit (2), först högra sidan och sedan den vänstra. Bild 2-3 Ta bort frontpanelen SVWW Ta bort frontpanelen 11

18 Ta bort panelskydd På vissa modeller täcks de externa 3,5- och 5,25-tumsenhetsplatserna av skydd, som du måste ta bort innan du installerar en enhet. Så här tar du bort ett panelskydd: 1. Följ instruktionerna i Ta bort frontpanelen på sidan Tryck de båda flikarna mot frontpanelens vänsterkant (1) och dra panelskyddet inåt och ta bort det (2). Bild 2-4 Ta bort ett panelskydd 12 Kapitel 2 Uppgraderingar av maskinvara SVWW

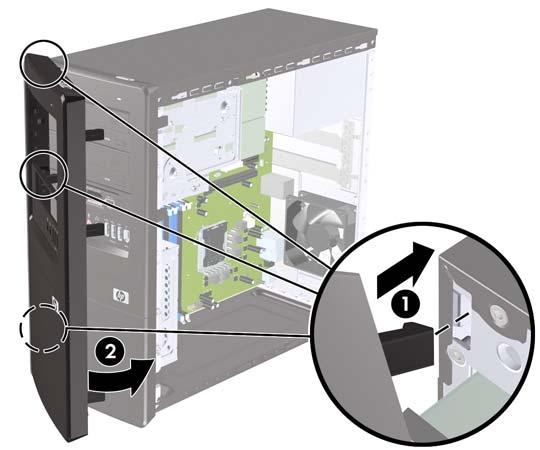

19 Sätta tillbaka frontpanelen Sätt in de tre hakarna på skyddets vänstra sida i respektive hål på chassit (1) och vrid sedan på skyddet från vänster till höger (2) så att det snäpper på plats. Bild 2-5 Sätta tillbaka frontpanelen SVWW Sätta tillbaka frontpanelen 13

20 Installera mer minne Datorn levereras med DIMM-minnesmoduler (Dual Inline Memory Module) av DDR3-SDRAM-typ (Double Data Rate 3 Synchronous Dynamic Random Access Memory). DIMM-moduler Minnessocklarna på moderkortet kan förses med upp till fyra standard-dimm-moduler. I minnessocklarna finns minst en förinstallerad DIMM-modul. Moderkortet stöder maximalt 8 GB minne, konfigurerat i två kanaler för hög prestanda. DDR3-SDRAM DIMM-moduler För att systemet ska fungera korrekt måste DDR3-SDRAM DIMM-modulerna vara: industristandard 240-stifts obuffrade PC , 1333 MHz-kompatibla 1,5-volts DDR3-SDRAM DIMM-moduler DDR3-SDRAM DIMM-moduler måste även: ha stöd för CAS-fördröjning 9 DDR Mhz (9-9-9 timing) innehålla den obligatoriska informationen om JEDEC SPD Datorn stöder dessutom: 512 Mbit, 1 Gbit och 2 Gbit icke-ecc-minnesteknologier enkelsidiga och dubbelsidiga DIMM-moduler DIMM-moduler konstrueras med x8 och x16 DDR-enheter. DIMM-moduler som är konstruerade med x4 SDRAM stöds inte. OBS! Systemet kommer inte att fungera ordentligt om du installerar DIMM-moduler som inte stöds. 14 Kapitel 2 Uppgraderingar av maskinvara SVWW

21 Såtta i DIMM-moduler Det finns fyra DIMM-socklar på moderkortet, med två socklar per kanal. Socklarna är markerade XMM1, XMM2, XMM3 och XMM4. Socklarna XMM1 och XMM2 arbetar i minneskanal A. Socklarna XMM3 och XMM4 arbetar i minneskanal B. Bild 2-6 Placering av DIMM-socklar Tabell 2-1 Placering av DIMM-socklar Objekt Beskrivning Färg på sockel 1 XMM1-sockel, Kanal A Svart 2 XMM2-sockel, Kanal A (sätts i först) Blå 3 XMM3-sockel, Kanal B Svart 4 XMM4-sockel, Kanal B (sätts i i andra hand) Blå OBS! Det måste finnas en DIMM-modul i XMM1-sockeln. Systemet kommer automatiskt att fungera i enkanalsläge, tvåkanalsläge, eller flexläge, beroende på hur DIMM-modulerna har installerats. Systemet kommer att fungera i enkanalsläge om DIMM-socklarna har utrustats med en enda kanal. Systemet arbetar i tvåkanalsläge med högre prestanda om den totala minneskapaciteten för DIMMmodulerna i kanal A är identisk med den totala minneskapaciteten för DIMM-modulerna i kanal B. Tekniken och enhetsbredden kan emellertid variera mellan kanalerna. Om Kanal A t.ex. har två st 1 GB DIMM-moduler och Kanal B har en 1 st 2 GB DIMM-modul, kommer systemet att fungera i tvåkanalsläge. Systemet fungerar i flexläge om den totala minneskapaciteten för DIMM-modulerna i Kanal A inte är identisk med den totala minneskapaciteten för DIMM-modulerna i Kanal B. I flexläge är det kanalen med minst minneskapacitet som beskriver den totala mängden minne för två kanaler, medan resten tilldelas en kanal. Optimal hastighet får du genom att balansera kanalerna så att den största mängden minne fördelas mellan de två kanalerna. Om en kanal har mer minne än den andra ska det större minnet tilldelas kanal A. Om du till exempel ska sätta i 1 st 2 GB DIMM-modul och tre st 1 GB DIMM-moduler i socklarna, bör Kanal A få DIMM-modulen på 2 GB plus en på SVWW Installera mer minne 15

22 1 GB, medan Kanal B bör få de två återstående DIMM-modulerna på 1 GB vardera. Med denna konfiguration kommer 4 GB att köras som tvåkanals och 1 GB kommer att köras som enkanals. I alla lägen bestäms den högsta arbetshastigheten av den mest långsamma DIMM-modulen i systemet. Installera DIMM-moduler VIKTIGT: Du måste dra ur nätsladden och vänta i cirka 30 sekunder så att all spänning försvinner innan du lägger till eller tar bort minnesmoduler. Så länge datorn är ansluten till nätspänning är minnesmodulerna alltid strömförande, oavsett om datorn är på eller avstängd. Om du lägger till eller tar bort minnesmoduler när nätspänning är ansluten kan minnesmodulerna eller moderkortet få irreparabla skador. Minnesmodulssocklarna har guldpläterade metallkontakter. När du uppgraderar minnet är det viktigt att använda minnesmoduler med guldpläterade metallkontakter för att förebygga den korrosion och/eller oxidering som kan uppstå när icke-kompatibla metaller står i kontakt med varandra. Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extrakort. Innan du påbörjar dessa procedurer ska du se till att du själv är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i Bilaga D Elektrostatisk urladdning på sidan 44. När du hanterar en minnesmodul, var försiktig så att du inte vidrör någon av kontakterna. Om du gör det kan du skada modulen. 1. Ta bort/frigör alla säkerhetsenheter som hindrar datorn från att öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn ordentligt genom operativsystemet och stäng sedan av alla externa enheter. 4. Dra ur nätsladden från strömuttaget och koppla från alla externa enheter. VIKTIGT: Du måste dra ur nätsladden och vänta i cirka 30 sekunder så att all spänning försvinner innan du lägger till eller tar bort minnesmoduler. Så länge datorn är ansluten till nätspänning är minnesmodulerna alltid strömförande, oavsett om datorn är på eller avstängd. Om du lägger till eller tar bort minnesmoduler när nätspänning är ansluten kan minnesmodulerna eller moderkortet få irreparabla skador. 5. Ta bort datorns åtkomstpanel. 6. Lokalisera minnesmodulsocklarna på moderkortet. VARNING: Förebygg risken för personskador från heta ytor genom att låta de interna systemkomponenterna svalna innan du vidrör dem. 16 Kapitel 2 Uppgraderingar av maskinvara SVWW

23 7. Öppna båda frigöringsspärrarna till minnesmodulsockeln (1) och sätt i minnesmodulen i sockeln (2). Bild 2-7 installera en DIMM-modul OBS! En minnesmodul kan installeras på endast ett sätt. Matcha skåran på modulen med fliken på minnessockeln. Det måste finnas en DIMM-modul i XMM1-sockeln. Utrusta alltid de svarta socklarna före de blå i varje kanal. Om du vill skapa en minneskonfiguration för två kanaler måste minnekapaciteten i Kanal A vara lika med minneskapaciteten i Kanal B. Läs Såtta i DIMM-moduler på sidan 15 för mer information. 8. Tryck ned DIMM-modulen ordentligt i sockeln, försäkra dig om att modulen är helt isatt och att den sitter ordentligt på plats. DIMM-modulen måste tryckas hela vägen ned i sockeln och sitta jämnt i sockeln om minnet ska fungera korrekt. Se till att frigöringsspärrarna sitter fastlåsta (3). 9. Upprepa steg 7 och 8 om du vill installera fler moduler. 10. Sätt tillbaka datorns åtkomstpanel. 11. Koppla åter in nätsladden och alla externa enheter och sätt på datorn. Datorn ska automatiskt känna igen det ytterligare minnet när du slår på den. 12. Lås alla säkerhetsenheter som du kopplade från när de tog bort åtkomstpanelen. SVWW Installera mer minne 17

24 Ta bort eller installera ett expansionskort I datorn finns tre PCI Express x1-kortplatser och en PCI Express x16-kortplats. Kortplatserna rymmer expansionskort av formaten fullhöjd eller halvhöjd. Bild 2-8 Expansionsplatsernas placering Tabell 2-2 Expansionsplatsernas placering Artikel Beskrivning 1 Plats för PCI Express x1-expansionskort 2 Plats för PCI Express x1-expansionskort 3 plats för PCI Express x1-expansionskort 4 Plats för PCI Express x16-expansionskort OBS! Du kan installera ett PCI Express x1-, x4-, x8- eller x16-expansionskort i kortplatsen PCI Express x16. Så här tar du bort, byter ut eller installerar ett expansionskort: 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort datorns åtkomstpanel. 6. Leta rätt på den lediga expansionssockeln på moderkortet som du vill använda och den motsvarande expansionsplatsen på datorchassits baksida. 18 Kapitel 2 Uppgraderingar av maskinvara SVWW

25 7. På datorns baksida finns en låsplåt som låser fast expansionskortens kortplåtar och täckplåtar. Ta bort skruven från låsplåtens spärr, och skjut sedan upp låsplåten så att du kan ta bort den från chassit. Bild 2-9 Öppna låsplåten 8. Innan du installerar ett expansionskort måste du först ta bort skyddsplåten eller det existerande expansionskortet. OBS! Innan du tar bort ett befintligt expansionskort lossar du först alla kablar som kan vara anslutna till kortet. a. Om du installerar ett expansionskort på en tom kortplats, måste du använda en platt skruvmejsel för att trycka ut metallskyddet på baksidan som täcker expansionskortplatsen. Kontrollera att du tar bort tillhörande skydd för det expansionskort du installerar. Bild 2-10 Ta bort kortplatsens skyddsplåt SVWW Ta bort eller installera ett expansionskort 19

26 b. När du vill ta bort ett PCI Express x1-kort tar du tag i kortets båda ändar och vickar det försiktigt fram och tillbaka tills kontakterna släpper från sockeln. Skrapa inte kortet mot några andra komponenter. Bild 2-11 Ta bort ett PCI Express x1-expansionskort c. Om du tar bort ett PCI Express x16-kort drar du undan låsarmen på baksidan av sockeln och vickar sedan försiktigt på kortet fram och tillbaka för att det ska lossna från sockeln. Skrapa inte kortet mot några andra komponenter. Bild 2-12 Ta bort ett PCI Express x16-expansionskort 9. Förvara det borttagna kortet i en antistatisk förpackning. 10. Skruva fast en skyddsplåt framför den tomma kortplatsen för att stänga den om du inte tänker installera ett nytt expansionskort. VIKTIGT: När du har tagit bort ett expansionskort, måste du ersätta det med antingen ett nytt kort eller en skyddsplåt för att kylningen av datorns inre komponenter ska fungera. 20 Kapitel 2 Uppgraderingar av maskinvara SVWW

27 11. Du installerar ett nytt expansionskort genom att hålla kortet över önskad tom kortplats på moderkortet, och sedan flytta kortet mot chassits baksida så att nedersidan av kortplåten glider in i den lilla öppningen på chassits baksida. Tryck kortet rakt ner i sockeln på moderkortet. Bild 2-13 Installera ett expansionskort OBS! När du installerar ett expansionskort måste du trycka fast det riktigt så att hela kontakten sitter ordentligt i sockeln. 12. Sätt tillbaka låsplåten och sätt fast den med skruven som du tidigare tog bort. Bild 2-14 Låsa fast expansionskort och täckplåtar 13. Anslut vid behov externa kablar till det installerade kortet. Anslut vid behov interna kablar till moderkortet. 14. Sätt tillbaka datorns åtkomstpanel. 15. Anslut nätsladden och eventuell kringutrustning igen och starta datorn. 16. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. 17. Konfigurera om datorn, vid behov. Mer information om datorinställningar finns i Konfigureringshandbok (F10). SVWW Ta bort eller installera ett expansionskort 21

28 Enheternas placeringar Bild 2-15 Enheternas placeringar 1 Två externa 5,25-tumsenhetsplatser för extra enheter (på bilden visas optiska enheter) 2 En 3,5-tums extern enhetsplats för en extra enhet (på bilden visas en mediekortläsare) 3 Primär 3,5-tums intern hårddiskplats 4 Sekundär 3,5-tums intern hårddiskplats för en extra hårddisk För att bekräfta typ, storlek och kapacitet för lagringsenheterna som är installerade i datorn, kör du setup-programmet. Mer information finns i Konfigureringshandbok (F10). 22 Kapitel 2 Uppgraderingar av maskinvara SVWW

29 Installera ytterligare enheter Så här installerar du ytterligare enheter: Den primära SATA-hårddisken (seriell ATA) måste vara ansluten till den mörkblå, primära SATAkontakten på moderkortet, märkt SATA1. Anslut den första optiska SATA-enheten till den vita SATA-kontakten på moderkortet, märkt SATA2. Anslut en andra optisk SATA-enhet till den orangefärgade SATA4-kontakten. Anslut en andra SATA-hårddisk till den ljusblå SATA3-kontakten. Anslut en mediekortläsare till den USB-kontakt som det står JUSB2 på. Systemet stödjer inte optiska parallella ATA (PATA)-enheter eller PATA-hårddiskar. Du kan installera både tredjedels- och halvhöjdsenheter i en halvhöjdsplats. HP har placerat extra fästskruvar för de extra enhetsplatserna på insidan av frontpanelen. Till hårddisken används 6-32-standardskruvar. För alla andra enheter används metriska M3-skruvar. Metriska M3-skruvar (1) från HP är svarta standardskruvar (2) från HP är blanka. Bild 2-16 Plats för fästskruvar för extra enhet SVWW Installera ytterligare enheter 23

30 VIKTIGT: Gör så här för att minska risken för förlust av information och skada på dator eller hårddisk: Om du sätter in eller byter en enhet, stänger du av operativsystemet, stänger av datorn och drar ur nätsladden. Ta inte bort en enhet när datorn är på eller i viloläge. Innan du hanterar en enhet kontrollerar du att du inte är statiskt laddad. Undvik att röra vid enhetens kontakter. Mer information om att undvika skador på grund av statisk elektricitet finns i bilaga D, Elektrostatisk urladdning på sidan 44. Hantera enheten varsamt, tappa den inte. Använd inte onödigt våld när du sätter i en enhet. Undvik att utsätta en hårddisk för vätskor, extrema temperaturer eller produkter som alstrar magnetfält såsom bildskärmar och högtalare. Om en enhet måste skickas som postförsändelse placerar du den i en varupåse med bubbelfolie eller annan lämplig skyddande förpackning med etiketten Ömtåligt: Hanteras varsamt. Moderkortets enhetsanslutningar Identifiera moderkortets hårddiskanslutningar med hjälp av följande illustration och tabell. Bild 2-17 Moderkortets enhetsanslutningar Tabell 2-3 Moderkortets enhetsanslutningar Nr Moderkortsanslutning Moderkortsetikett Färg 1 SATA1 SATA1 mörkblå 2 SATA2 SATA2 vit 3 SATA3 SATA3 ljusblå 4 SATA4 SATA4 orange 5 Mediekortläsare JUSB2 vit 24 Kapitel 2 Uppgraderingar av maskinvara SVWW

31 Ta bort en optisk enhet VIKTIGT: Alla löstagbara lagringsmedia ska tas ur en enhet innan enheten demonteras från datorn. Så här tar du bort en optisk enhet: 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen och frontpanelen. 6. Koppla loss strömkabeln (1) och datakabeln (2) från den optiska enhetens baksida. Bild 2-18 Koppla bort ström- och datakablarna 7. Ta bort de två skruvar som håller fast enheten i enhetsburen (1) och skjut sedan ut enheten genom chassits framsida (2). Bild 2-19 Ta bort den optiska enheten SVWW Installera ytterligare enheter 25

32 OBS! Instruktioner för hur du installerar en optisk enhet finns i Installera en optisk enhet i en 5,25- tums enhetsplats på sidan 26. Installera en optisk enhet i en 5,25-tums enhetsplats Så här installerar du en extra optisk 5,25-tumsenhet: 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen och frontpanelen. 6. Om du installerar en hårddisk i en öppning som täcks av ett panelskydd ska du först ta bort frontpanelen och sedan ta bort panelskyddet. Mer information finns i Ta bort panelskydd på sidan Om du lägger en enhet till en tom nedre plats för optiska enheter, måste du först ta bort skyddspanelen. Du gör detta genom att skjuta in en platt mejsel i skyddspanelen och sedan vrida på mejseln. Då lossnar skyddspanelen från chassit. Släng panelen. 8. Om det sitter skruvar på enhetens sidor ska du ta bort dem innan du sätter in enheten i chassit. 9. Skjut in enheten genom chassits framsida (1) tills enhetens skruvhål ligger i linje med enhetsburens skruvhål. Skruva sedan dit de två M3-fästskruvarna (2) så som du kan se på nedanstående bild. OBS! Extra enhetsfästskruvar finns inuti datorlådan, under frontpanelen. De metriska M3- skruvarna för optiska enheter är svarta. En illustration av var du hittar fästskruvarna finns i Installera ytterligare enheter på sidan 23 Bild 2-20 Installera den optiska enheten 26 Kapitel 2 Uppgraderingar av maskinvara SVWW

33 10. Om systemkonfigurationen endast har en optisk enhet ansluter du SATA-datakabeln till den vita kontakten på moderkortet som är märkt SATA2. Om du vill installera en andra optisk enhet ansluter du SATA-datakabeln till den orangefärgade kontakten på moderkortet som är märkt SATA Anslut ström (1) - och data (2) kablarna till den optiska enhetens baksida. Bild 2-21 Anslutning av ström- och datakablarna 12. Sätt tillbaka frontpanelen och åtkomstpanelen. 13. Anslut nätsladden till vägguttaget igen och starta datorn. 14. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. Systemet känner automatiskt igen enheten och konfigurerar om datorn. Ta bort en extern 3,5-tumsenhet VIKTIGT: Alla löstagbara lagringsmedia ska tas ur en enhet innan enheten demonteras från datorn. OBS! 3,5-tumsfacket kan innehålla en mediekortläsare. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen och frontpanelen. SVWW Installera ytterligare enheter 27

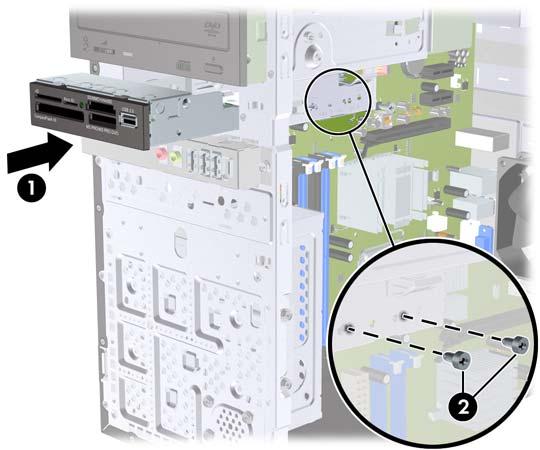

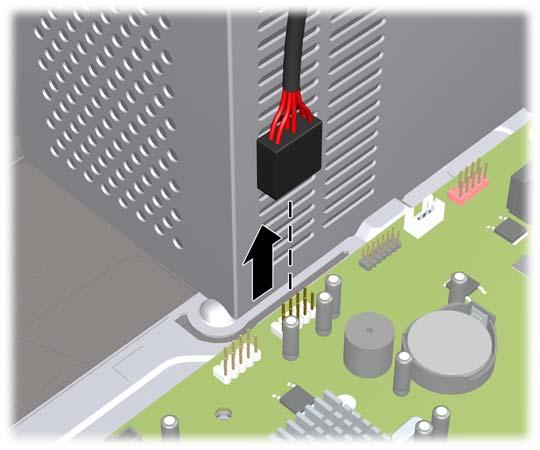

34 6. Koppla från USB-kabeln från moderkortet. Bild 2-22 Koppla loss mediekortläsarens USB-kabel 7. Ta bort de två fästskruvarna som håller fast läsaren i platsen (1) och dra sedan läsaren framåt och ut ur platsen (2). Bild 2-23 Ta bort en 3,5-tumsenhet (bilden visar en mediekortläsare) OBS! Instruktioner för hur du installerar en extern 3,5-tumsenhet finns i Installera en enhet i det externa 3,5-tumsenhetsfacket på sidan 28. Installera en enhet i det externa 3,5-tumsenhetsfacket 3,5-tumsenhetsfacket på datorns framsida kan konfigureras med en mediekortläsare. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. 28 Kapitel 2 Uppgraderingar av maskinvara SVWW

35 VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen och frontpanelen. 6. Om du vill installera en mediekortläsare på en plats som täcks av en skyddsplåt ska du först ta bort täckramen och därefter skyddsplåten. Mer information finns i Ta bort panelskydd på sidan Om du lägger en enhet till en tom plats för första gången, måste du först ta bort skyddspanelen. Du gör detta genom att skjuta in en platt mejsel i skyddspanelen och sedan vrida på mejseln. Då lossnar skyddspanelen från chassit. Släng panelen. 8. Om det sitter skruvar på enhetens sidor ska du ta bort dem innan du sätter in enheten i chassit. 9. Skjut in enheten genom chassits framsida (1) tills enhetens skruvhål ligger i linje med enhetsburens skruvhål. Skruva sedan dit de två M3-fästskruvarna (2) så som du kan se på nedanstående bild. OBS! Vid behov finns extra fästskruvar för enheter på insidan av täckramen. M3-fästskruvarna för mediekortläsare är svarta. I Installera ytterligare enheter på sidan 23 finns en bild som visar placeringen av de extra M3-skruvarna. Bild 2-24 Montera en 3,5-tumsenhet (bilden visar en mediekortläsare) 10. Anslut mediekortläsarens USB-kabel till USB-kontakten på moderkortet som är märkt med JUSB2. OBS! I Moderkortets enhetsanslutningar på sidan 24 finns en bild av moderkortets enhetsanslutningar. 11. Sätt tillbaka frontpanelen och åtkomstpanelen. 12. Anslut nätsladden till vägguttaget igen och starta datorn. 13. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. SVWW Installera ytterligare enheter 29

36 Ta bort en intern 3,5-tums hårddisk OBS! Se till att du alltid säkerhetskopierar data på den gamla hårddisken innan den tas bort, så att du kan överföra all data till den nya hårddisken. Om du ersätter den primära hårddisken ska du se till att du har skapat en uppsättning återställningsskivor för att återställa operativsystem, drivrutiner och/ eller program som var förinstallerade när du köpte datorn. Om du inte har denna skivuppsättning klickar du på Start > HP Backup and Recovery och skapar en ny. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort datorns åtkomstpanel. 6. Ta bort de två skruvar som håller fast hårddiskburen i chassit. Bild 2-25 Ta bort skruvarna till hårddiskhållaren 30 Kapitel 2 Uppgraderingar av maskinvara SVWW

37 7. Tryck spaken som finns på sidan av hårddiskburen (1) nedåt och för sedan hårddiskburen bort från chassits botten (2), så som du kan se på nedanstående bild. Bild 2-26 Lossa hårddiskhållaren 8. Lyft hårddiskburen ut ur chassit. Bild 2-27 Ta bort hårddiskhållaren SVWW Installera ytterligare enheter 31

38 9. Koppla loss strömkabeln (1) och datakabeln (2) från hårddiskens baksida. Bild 2-28 Lossa kablar till hårddisken 10. Ta bort de fyra skruvarna som håller fast hårddisken i hårddiskburen (1) och skjut sedan hårddisken ut ur hårddiskburen (2). Bild 2-29 Ta bort hårddisken. OBS! Instruktioner för hur du installerar en intern 3,5-tumsenhet finns i Installera en intern 3,5-tums hårddisk på sidan 32. Installera en intern 3,5-tums hårddisk 1. Följ anvisningarna i Ta bort en optisk enhet på sidan 25 för att ta bort hårddiskhållaren, och vid behov även den befintliga hårddisken. 32 Kapitel 2 Uppgraderingar av maskinvara SVWW

39 2. Skjut in den nya hårddisken i hårddiskburen (1) och rikta in enheten med de fyra skruvhålen i buren. Skruva i de fyra 6-32-standardskruvarna som håller fast hårddisken i hårddiskburen (2). Kontrollera att hårddiskenhetens kablar vetter mot hårddiskburens ovansida. OBS! Om du byter ut en äldre enhet mot en ny använder du de fyra fästskruvarna från den gamla enheten för att montera den nya enheten. OBS! Om du installerar en andra hårddisk använder du fyra av de extra 6-32-standardskruvarna som finns på insidan av frontpanelen skruvarna är blanka. En illustration av var du hittar fästskruvarna finns i Installera ytterligare enheter på sidan 23 Bild 2-30 Installera hårddisken i hållaren 3. Anslut strömkabeln (1) och datakabeln (2) till hårddiskens baksida. Bild 2-31 Ansluta kablar till hårddisken VIKTIGT: Vik eller böj aldrig en SATA-datakabel så att en radie mindre än 30 mm skapas. En skarp böjning kan bryta de interna ledningarna. SVWW Installera ytterligare enheter 33

40 4. Sätt in hårddiskburen i chassit (1) och för den sedan nedåt mot botten av chassit tills den låser fast på plats (2). Bild 2-32 Installera hårddiskhållaren 5. Fäst de två skruvar som håller fast hårddiskburen i chassit. Bild 2-33 Fästa hårddiskhållaren 6. Om du installerar en ny enhet, ansluter du datakabelns andra ände i tillhörande kontakt på moderkortet. OBS! Om systemet har endast en SATA-hårddisk måste du ansluta hårddiskens datakabel till den mörkblå kontakten som är märkt SATA1 för att inget problem ska uppstå med hårddiskfunktionen. Om du vill installera en andra hårddisk ansluter du datakabeln till den ljusblå kontakten som är märkt SATA3. 7. Sätt tillbaka datorns åtkomstpanel. 8. Anslut nätsladden och eventuell kringutrustning igen och starta datorn. 9. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. 34 Kapitel 2 Uppgraderingar av maskinvara SVWW

41 OBS! Om du ersätter den primära hårddisken använder du uppsättningen med återställningsskivor för att återställa operativsystem, drivrutiner och/eller program som var förinstallerade när du köpte datorn. SVWW Installera ytterligare enheter 35

42 A Specifikationer Tabell A-1 Specifikationer Bordsdatorns mått Höjd Bredd Djup 15,14 tum 7,27 tum 16,36 tum 38,46 cm 18,46 cm 41,55 cm Ungefärlig vikt 23,5 lb 10,66 kg Temperaturområde I drift Avstängd Relativ fuktighet (icke kondenserande) I drift Avstängd (38,7 C max våt kula) Maximal höjd över havet (ej tryckkabin) I drift Avstängd 50 till 95 F -22 till 140 F % 5-95 % fot fot 10 till 35 C -30 till 60 C % 5-95 % m m OBS! Drifttemperaturen minskar med 1,0 C per 300 m till m över havet, utan direkt solljus. Maximal ändring av drifttemperatur är 10 C/h. Den övre gränsen kan vara lägre pga installerad extrautrustning. Värmeutstrålning Maximalt Typiskt (viloläge) Strömkälla Driftspänning 1 Spänningsintervall Linjefrekvens BTU/h 307 BTU/h 115 V V växelström V växelström Hz 397 kcal/h 77 kcal/h 230 V V växelström V växelström Hz Uteffekt 300 W 300 W Märkström (maximal) V växelström V växelström 1 Detta system använder ett nätaggregat med heltäckande passiv korrektion. Den heltäckande passiva korrektionen används endast i 230 V-läget. Detta gör att systemet uppfyller kraven för CE-märkning för användning i Europeiska Unionen. För detta nätaggregat måste val av spänning göras manuellt med en spänningsväljare. 36 Bilaga A Specifikationer SVWW

43 B Byta batteri Batteriet som levereras med datorn ger ström åt realtidsklockan. När du byter ut batteriet måste det vara av samma typ som datorns originalbatteri. Datorn levereras med ett myntformat 3-volts litiumbatteri. VARNING: Datorn innehåller ett inbyggt litium-brunstensbatteri. Det finns risk för brand eller frätskador om batteriet hanteras felaktigt. Så här minskar du risken för personskador: Försök inte att ladda upp batteriet. Inte utsätta batteriet för högre temperaturer än 60 C. Ta inte isär, kläm sönder eller punktera det, kortslut inte externa kontakter och kasta det inte i vatten eller eld. Ersätt bara batteriet med det HP-batteri som är avsett för den här produkten. VIKTIGT: Innan du byter batteri är det viktigt att du säkerhetskopierar datorns CMOS-inställningar. När batteriet tas bort eller bytes ut kommer CMOS-inställningarna att raderas. Mer information finns i Konfigureringshandbok (F10) om att säkerhetskopiera CMOS-inställningar. Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extrautrustningen. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. OBS! Du kan förlänga litiumbatteriets livslängd genom att ansluta datorn till ett vägguttag. Litiumbatteriet används bara som strömförsörjning när datorn INTE är ansluten till ett vägguttag. HP uppmanar sina kunder att lämna elektronisk maskinvara, HP:s originaltonerkassetter och uppladdningsbara batterier till återvinning. Mer information om återvinning finns på recycle. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla borttagbara media, t.ex. CD-skivor, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort datorns åtkomstpanel. 6. Leta rätt på batteriet och batterihållaren på moderkortet. OBS! På vissa modeller kan det bli nödvändigt att ta bort en inbyggd komponent för att komma åt batteriet. 7. Beroende på vilken typ av batterihållare som finns på moderkortet följer du respektive anvisningar nedan för att byta batteri. SVWW 37

44 Typ 1 a. Lyft ut batteriet ur hållaren. Bild B-1 Ta bort ett myntformat batteri (Typ 1) b. Skjut in det nya batteriet på plats med pluspolen uppåt. Batterihållaren låser automatiskt batteriet i rätt position. Typ 2 a. Tryck på metallklämman som sticker upp på batteriets ena sida för att lossa det från hållaren. När batteriet frigjorts lyfter du bort det (1). b. Sätt i ett nytt batteri genom att skjuta in batteriets ena kant under hållarens klämma. Pluspolen ska vara uppåt. Tryck ner batteriets andra kant tills metallklämman låser fast batteriet (2). Bild B-2 Ta bort och sätta i ett myntformat batteri (Typ 2) Typ 3 a. Dra tillbaka klämman (1) som håller batteriet på plats och ta bort batteriet (2). 38 Bilaga B Byta batteri SVWW

45 b. Sätt i det nya batteriet och sätt tillbaka klämman igen. Bild B-3 Ta bort ett myntformat batteri (Typ 3) OBS! När du har satt i ett nytt batteri, gör du på följande sätt: 8. Sätt tillbaka datorns åtkomstpanel. 9. Anslut datorn till vägguttaget och starta den. 10. Ställ in datum och klockslag, lösenord och andra eventuella inställningar med setup-programmet. Mer information finns i Konfigureringshandbok (F10). 11. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. SVWW 39

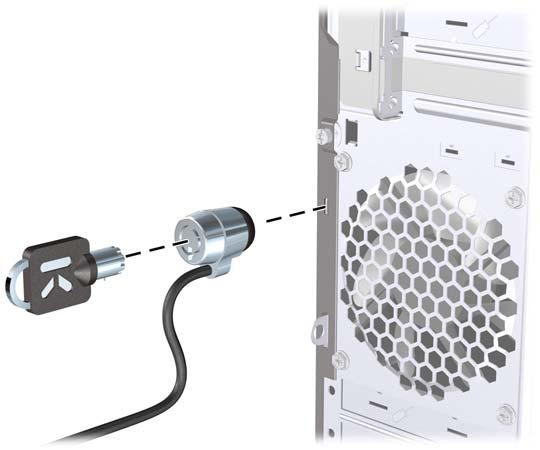

46 C Externa säkerhetsenheter OBS! Information om datasäkerhetsfunktioner finns i Konfigureringshandbok (F10) och Hantera datorn. Montera ett säkerhetslås Kabellås Säkerhetslåset som visas nedan och på följande sidor kan användas för att låsa datorn. Bild C-1 Montera ett kabellås 40 Bilaga C Externa säkerhetsenheter SVWW

47 Tangentbordslås Bild C-2 Installera ett tangentbordslås HP Business PC Säkerhetslås 1. Fäst säkerhetskabeln genom att göra en ögla genom ett stationärt objekt. Bild C-3 Fästa kabeln i ett fast objekt SVWW Montera ett säkerhetslås 41

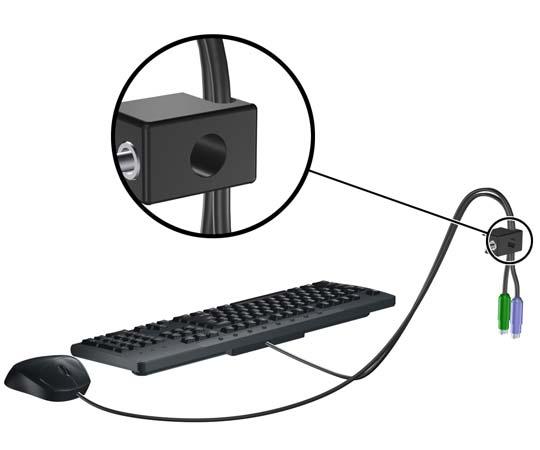

48 2. Trä kablarna för mus och tangentbord genom låset. Bild C-4 Trä kablarna för mus och tangentbord 3. Skruva fast låset i chassit med hjälp av den bifogade skruven. Bild C-5 Skruva fast låset i chassit 42 Bilaga C Externa säkerhetsenheter SVWW

49 4. Sätt i pluggänden på säkerhetskabeln i låset (1) och tryck på knappen (2) för att låsa. Använd den bifogade nyckeln för att låsa upp. Bild C-6 Låsa SVWW Montera ett säkerhetslås 43

50 D Elektrostatisk urladdning En urladdning av statisk elektricitet från ett finger eller någon annan elektrostatisk ledare kan skada moderkortet eller andra enheter som är känsliga för statisk elektricitet. Den här typen av skada kan förkorta enhetens livslängd. Förhindra elektrostatiska skador Förhindra elektrostatisk skada genom att vidta följande försiktighetsåtgärder: Undvik handkontakt genom att transportera och förvara produkterna i elektrostatiskt säkra förpackningar. Förvara elektrostatiskt känsliga produkter i förpackningarna tills de ska användas på en elektrostatiskt skyddad arbetsyta. Placera delarna på en jordad yta innan du tar ut dem ur förpackningarna. Undvik att röra vid stift, ledningar och kretsar. Kontrollera att du är ordentligt jordad innan du rör vid en elektrostatiskt känslig komponent. Jordningsmetoder Det finns flera olika jordningsmetoder. Använd en eller flera av följande metoder när du hanterar eller installerar elektrostatiskt känsliga komponenter: Använd ett armband som är anslutet till en jordad arbetsstation eller datorns chassi via en jordningssladd. Ett jordningsarmband ska ha minst 1 megaohm +/- 10 procents motstånd till jord. För att armbandet ska fungera bär du det åtsittande direkt mot huden. Använd hälband, tåband eller stövelstroppar när du arbetar stående vid arbetsstationer. Använd band på båda fötterna när du står på ledande underlag. Använd ledande verktyg. Använd ett bärbart service-kit med antistatisk matta. Om du inte har någon av de ovanstående utrustningarna för säker jordning kontaktar du en auktoriserad HP-återförsäljare. OBS! Mer information om statisk elektricitet får du via en auktoriserad HP-återförsäljare. 44 Bilaga D Elektrostatisk urladdning SVWW

51 E Anvisningar för användning, skötsel och förberedelser för transport av datorn Anvisningar för användning och skötsel av datorn Följ nedanstående anvisningar för korrekt installation och skötsel av datorn och bildskärmen: Se till att inte datorn utsätts för mycket hög luftfuktighet, direkt solljus eller mycket höga/låga temperaturer. Datorn ska stå på ett stadigt underlag när den används. Kontrollera att det finns cirka 10,2 cm utrymme runt datorns alla sidor med ventilationshål och ovanför bildskärmen för att luftcirkulationen ska bli tillräcklig. Hindra aldrig luftströmmen in i datorn genom att blockera någon ventil eller något luftintag. Placera inte tangentbordet (med nedfällda ben) direkt mot bordsdatorns framsida eftersom det också hindrar luftcirkulationen. Använd aldrig datorn med sidoplåten eller någon av expansionskortsskydden borttagna. Stapla inte datorn ovanpå eller så nära intill andra datorer att den utsätts det varma luftflödet från övriga datorer. Om datorn ska användas inne i en separat serverlåda måste fullgod ventilation garanteras och driftsanvisningarna ovan följas. Se till att inga vätskor kan komma in i dator eller tangentbord. Täpp aldrig till bildskärmens ventilationshål på något sätt. Installera eller aktivera strömsparfunktioner i operativsystemet eller annan programvara, inklusive vilolägen. Stäng av datorn innan du gör något av följande: Torka av datorns utsida med en mjuk fuktad trasa. Använd inte rengöringsmedel som kan missfärga eller skada datorns yta. Av och till bör samtliga lufthål på datorn rengöras. Ludd och annat kan blockera in- eller utgående luft så att kylningen blir otillräcklig. SVWW Anvisningar för användning och skötsel av datorn 45

52 Försiktighetsåtgärder för optiska enheter I drift Rengöring Säkerhet Följ nedanstående anvisningar när du använder eller rengör en optisk enhet. Flytta inte enheten när den används. Det kan orsaka fel vid läsning. Undvik att utsätta enheten för plötsliga temperaturändringar eftersom kondens kan uppstå inuti enheten. Om temperaturen plötsligt ändras när enheten är på väntar du minst en timme innan du slår av strömmen. Om du använder den omedelbart kan fel uppstå vid läsning. Undvik att placera enheten så att den utsätts för hög luftfuktighet, mycket höga/låga temperaturer, mekaniska vibrationer eller direkt solljus. Torka av panelen och kontrollerna med en mjuk, torr trasa eller en mjuk trasa lätt fuktad med mild tvättmedelslösning. Spreja aldrig någon rengöringsvätska på enheten. Undvik alla typer av lösningsmedel, t ex alkohol och bensin eftersom de kan skada ytan. Om vätska eller något föremål faller in i enheten drar du omedelbart ur nätkontakten och låter datorn undersökas av en auktoriserad HP-servicegivare. Förberedelser för transport Följ nedanstående instruktioner när du förbereder datorn för transport: 1. Säkerhetskopiera filerna på hårddisken till PD-skivor, band, CD-skivor eller USB-flashenheter. Se till att medierna med säkerhetskopiorna inte utsätts för elektriska eller magnetiska impulser vid förvaring eller under transport. OBS! Hårddisken låses automatiskt när datorn stängs av. 2. Ta bort och förvara alla löstagbara media. 3. Stäng av datorn och all kringutrustning. 4. Dra ut nätsladden ur vägguttaget och därefter ur datorn. 5. Dra ut nätsladdar från alla systemkomponenter och externa enheter och koppla sedan loss dem från datorn. OBS! Se till att alla kort sitter fast i sina kortplatser innan datorn transporteras. 6. Packa systemkomponenter och externa enheter i respektive originalförpackning eller liknande så att de är tillräckligt skyddade. 46 Bilaga E Anvisningar för användning, skötsel och förberedelser för transport av datorn SVWW
