1 Referenshandbok för maskinvara HP Compaq 6000 Pro Microtower Business PC

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Informationen i detta dokument kan ändras utan föregående meddelande. Microsoft, Windows och Windows Vista är antingen varumärken eller registrerade varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Det enda garantiansvar för HP-produkter och HP-tjänster definieras i de uttryckliga garantiavtal som medföljer sådana produkter och tjänster. Ingenting i denna text skall anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som utelämnats i detta dokument. Detta dokument innehåller information som omfattas av lagen om upphovsrätt. Ingen del av detta dokument får kopieras eller reproduceras i någon form utan skriftligt medgivande från Hewlett-Packard Company. Referenshandbok HP Compaq 6000 Pro Microtower Business PC Första upplagan (september 2009) Dokumentets artikelnummer:

3 Om den här boken Denna bok innehåller grundläggande information för uppgradering av denna datormodell. VARNING: Den här texten ger information om att allvarliga personskador eller dödsfall kan uppstå om instruktionerna inte följs. VIKTIGT: Den här texten innehåller varningar om att utrustningen kan förstöras eller information förloras om inte instruktionerna följs. OBS! Text framhävd på det här sättet innehåller viktig extra information. iii

4 iv Om den här boken

5 Innehåll 1 Produktens funktioner Standardfunktioner... 1 Komponenter på frontpanelen... 2 Komponenter till mediekortläsaren... 3 Komponenter på baksidan... 4 Tangentbord... 5 Använda Windows-tangenten... 6 Serienumrets placering Uppgraderingar av maskinvara Servicefunktioner... 8 Varnings- och Viktigt-meddelanden... 8 Ta bort datorns åtkomstpanel... 9 Sätta tillbaka datorns åtkomstpanel Ta bort täckramen för frontpanelen Ta bort panelskydd Sätta tillbaka täckramen för frontpanelen Installera ytterligare minne DIMM DDR3-SDRAM DIMM-moduler Utrusta DIMM-socklar Installera DIMM-moduler Ta bort eller installera ett expansionskort Enheternas placeringar Installera och ta bort enheter Moderkortets enhetsanslutningar Ta bort en extern 5,25- eller 3,5-tumsenhet Installera en extern 5,25- eller 3,5-tumsenhet Ta bort en intern 3,5-tums hårddisk Installera en intern 3,5-tums hårddisk Ta bort och byta ut en löstagbar 3,5-tums SATA-hårddisk Bilaga A Specifikationer v

6 Bilaga B Byta batteri Bilaga C Externa säkerhetsenheter Montera ett säkerhetslås Kabellås Hänglås HP Business PC Säkerhetslås Täckram för frontpanel, säkerhet Bilaga D Elektrostatisk urladdning Förhindra elektrostatiska skador Jordningsmetoder Bilaga E Anvisningar för användning, skötsel och förberedelser för transport av datorn Anvisningar för användning och skötsel av datorn Försiktighetsåtgärder för optiska enheter I drift Rengöring Säkerhet Förberedelser för transport Index vi

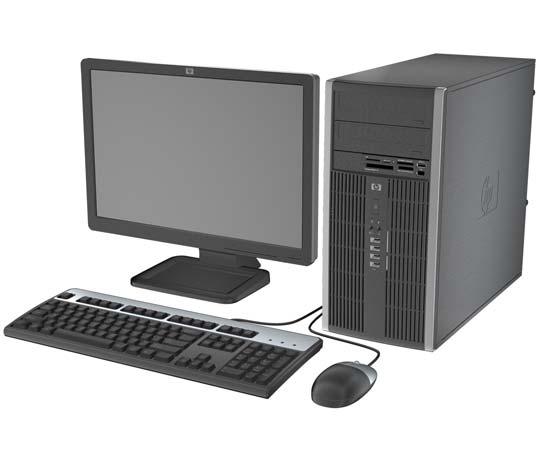

7 1 Produktens funktioner Standardfunktioner Funktionerna hos HP Compaq Microtower varierar beroende på modell. Om du vill få en fullständig förteckning över maskin- och programvara som är installerad på datorn kan du köra diagnostikverktyget (finns bara i vissa datormodeller). Instruktioner för hur du använder verktyget finns i Handboken Felsökning. Bild 1-1 Microtower-konfiguration Standardfunktioner 1

8 Komponenter på frontpanelen Enhetskonfigurationen kan skilja sig åt något mellan olika modeller. Tabell 1-1 Komponenter på frontpanelen 1 Optiska enheter, 5,25 tum 1 6 Utmatningsknappar för optisk enhet 2 Aktivitetslampor på optisk enhet 7 3,5-tums mediekortläsare (tillval) 2 3 Aktivitetslampa för hårddisk 8 Knapp med två lägen 4 Mikrofon-/hörlurskontakt 9 Strömlampa 5 USB 2.0-portar (Universal Serial Bus) 10 Hörlurskontakt OBS! När en enhet ansluts till mikrofon-/hörlurskontakten visas en dialogruta som frågar om du vill använda kontakten som mikrofoningång eller hörlursutgång. Du kan ändra konfigurationen för kontakten när du vill genom att dubbelklicka på ikonen Realtek HD Audio Manager i Aktivitetsfältet i Windows. OBS! Strömlampan lyser vanligen grönt när strömmen är på. Om den blinkar rött är det något problem med datorn och en diagnostisk kod visas. Information om hur du tolkar koderna finns i handboken Felsökning. 1 På vissa modeller täcks den ena eller båda av 5,25-tumsenhetsplatserna av skyddsplåtar. 2 Vissa modeller har en skyddsplåt som täcker 3,5-tumsenhetsplatsen. 2 Kapitel 1 Produktens funktioner

9 Komponenter till mediekortläsaren Mediekortläsaren är en tillvalsenhet som bara finns tillgänglig för vissa modeller. Identifiera mediekortkomponenter med hjälp av följande illustration och tabell. Bild 1-2 Komponenter till mediekortläsaren Tabell 1-2 Komponenter till mediekortläsaren Nr Plats Media 1 xd xd-picture Card (xd) 2 MicroSD MicroSD (T-Flash) MicroSDHC 3 Aktivitetslampa för mediekortläsare 4 SD/MMC+/miniSD SD (Secure Digital) SDHC (Secure Digital High Capacity) MiniSD 5 USB USB-port (Universal Serial Bus) 6 CompactFlash I/II CompactFlash-kort, typ 1 7 MS PRO/MS PRO DUO Memory Stick (MS) MagicGate Memory Stick (MG) MagicGate Memory Duo port (endast tillgänglig på utvalda modeller) MiniSDHC MultiMediaCard (MMC) MultiMediaCard av reducerad storlek (RS MMC) CompactFlash-kort, typ 2 Memory Stick Select Memory Stick Duo (MS Duo) Memory Stick PRO (MS PRO) MMC Plus (MultiMediaCard 4.0) MultiMediaCard av reducerad storlek 4.0 (MMC Mobile) MMC Micro (adapter krävs) MicroDrive Memory Stick PRO Duo (MS PRO Duo) Minnespinne PRO- HG Duo Minnespinne Micro (M2) (adapter krävs) Komponenter till mediekortläsaren 3

10 Komponenter på baksidan Tabell 1-3 Komponenter på baksidan 1 Anslutning för nätsladd 6 Kontakt för ljud ut; strömsatta ljudenheter (grön) 2 Kontakt för ljudingång (blå) 7 PS/2-Tangentbordskontakt (lila) 3 PS/2-muskontakt (grön) 8 VGA-bildskärmsanslutning 4 Seriell port 9 DisplayPort-bildskärmsanslutning 5 RJ-45 nätverksanslutning 10 USB (Universal Serial Bus) OBS! Antal kontakter och dess placering kan variera beroende på modell. En valfri andra seriell port och en valfri parallell port finns tillgängliga från HP. När en enhet ansluts till den blå linjeingången för ljud visas en dialogruta som frågar om du vill använda kontakten som linjeingång eller för en mikrofon. Du kan ändra konfigurationen för kontakten när du vill genom att dubbelklicka på ikonen Realtek HD Audio Manager i Aktivitetsfältet i Windows. Bildskärmsanslutningarna på moderkortet är inaktiva om ett grafikkort installeras i datorn. Om ett grafikkort har installerats på PCI- eller PCI Express x1-kortplatsen kan kontakterna på grafikkortet och moderkortet användas samtidigt. Vissa inställningar kan behöva ändras i setup-programmet för att båda kontakterna ska kunna användas. Information om hur du ställer in vilken VGA-styrenhet som ska vara startenhet finns i Konfigureringshandbok (F10). 4 Kapitel 1 Produktens funktioner

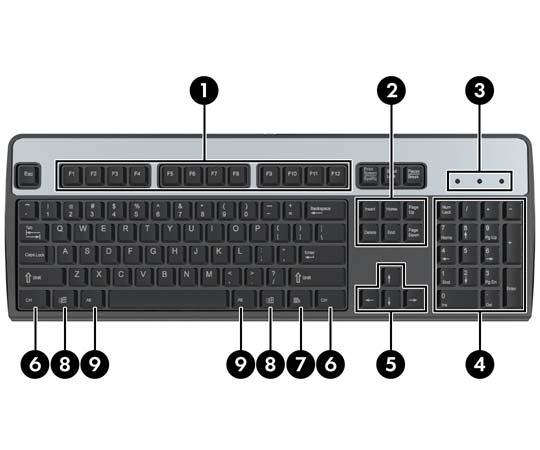

11 Tangentbord Tabell 1-4 Tangentbordskomponenter 1 Funktionstangenter Utför särskilda funktioner beroende på vilket program som används. 2 Redigeringstangenter Omfattar följande: Infoga, Hem, Sida upp, Radera, Slut och Sida ned. 3 Statuslampor Visar status för datorn och tangentbordsinställningar (Num Lock, Caps Lock och Scroll Lock). 4 Numeriskt tangentbord Fungerar som knappsatsen på en räknare. 5 Piltangenter Används för att navigera i ett dokument eller på en webbplats. Med de här tangenterna kan du gå till vänster, till höger, uppåt och nedåt med tangentbordet i stället för med musen. 6 Ctrl-tangenter Används i kombination med någon annan tangent. Deras funktion beror på vilket program du använder. 7 Programtangent 1 Används (som höger musknapp) för att öppna snabbmenyer i Microsoft Officeprogram. Kan ha andra funktioner i andra program. 8 Windows logo-tangent 1 Används för att öppna startmenyn i Microsoft Windows. Används i kombination med andra tangenter för olika funktioner. 9 Alt-tangenter Används i kombination med någon annan tangent. Deras funktion beror på vilket program du använder. 1 Tangenter tillgängliga i vissa geografiska områden. Tangentbord 5

12 Använda Windows-tangenten Om du använder Windows logo-tangent i kombination med andra tangenter kan du utföra särskilda funktioner som finns i operativsystemet Windows. I avsnittet Tangentbord på sidan 5 kan du se var Windows logo-tangenten finns. Tabell 1-5 Funktioner i Windows-tangenten Följande Windows-tangentfunktioner finns i Microsoft Windows XP och Microsoft Windows Vista. Windows logo-tangent Windows logo-tangent + d Windows logo-tangent + m Skift + Windows logo-tangent + m Windows logo-tangent + e Windows logo-tangent + f Windows logo-tangent + Ctrl + f Windows logo-tangent + F1 Windows logo-tangent + l Windows logo-tangent + r Windows logo-tangent + u Windows logo-tangent + Tab Visar eller döljer Start-menyn Visar skrivbordet Minimerar alla öppna program Ångrar Minimera allt Startar Den här datorn Öppnar dialogrutan Sök alla filer Öppnar dialogrutan Sök dator Startar Windows Hjälp Låser datorn om du är uppkopplad mot en nätverksdomän eller ger dig möjlighet att växla användare om du inte är uppkopplad mot en nätverksdomän Startar dialogrutan Kör Startar Hjälpmedelshanteraren Bläddrar bland knapparna i Aktivitetsfältet (Windows XP) Bläddrar genom knapparna i Aktivitetsfältet med hjälp av Flip 3-D (Windows Vista) Förutom de Windows-tangentfunktioner som beskrivs ovan finns följande funktioner också tillgängliga i Microsoft Windows Vista. Ctrl + Windows-tangenten + Tab Windows-tangenten + Blanksteg Windows-tangenten + g Windows-tangenten + u Windows-tangenten + någon siffertangent Använder piltangenterna för att bläddra genom program i Aktivitetsfältet med hjälp av Flip 3-D För alla gadgetar längst fram och markerar Windows-sidofält Bläddra genom gadgetar i sidofältet Startar Hjälpmedelscenter Startar den snabbstartsgenväg som befinner sig i den position som överensstämmer med siffran (tex. Windows-tangent + 1 startar den första genvägen snabbstartsmenyn) 6 Kapitel 1 Produktens funktioner

13 Serienumrets placering Varje dator har ett unikt serienummer och ett produkt-id som finns på kåpans överdel. Ha dessa nummer tillgängliga när du ringer kundtjänst för att få hjälp. Bild 1-3 Serienumrets och produkt ID-numrets placering Serienumrets placering 7

14 2 Uppgraderingar av maskinvara Servicefunktioner I den här datorn finns funktioner som underlättar service och uppgraderingar. Oftast behövs det inga verktyg för de installationsprocedurer som beskrivs i det här kapitlet. Varnings- och Viktigt-meddelanden Före en uppgradering bör du noga läsa igenom alla tillämpliga instruktioner, varnings- och viktigtmeddelanden som finns i den här handboken. VARNING: Så här undviker du personskada från elchock, heta ytor eller brand: Dra ut nätsladden från vägguttaget och låt de inbyggda systemkomponenterna svalna innan du rör vid dem. Du får inte sätta telekommunikations- eller telefonkabelanslutningar i nätverkskortet (NIC). Ta aldrig bort nätkabelns jordkontakt. Det jordade uttaget är en viktig säkerhetsfunktion. Sätt in nätsladden i ett jordat eluttag som alltid är lätt att komma åt. I handboken Säkerhet och arbetsmiljö beskrivs hur du kan undvika att riskera allvarliga skador. I denna beskrivs hur arbetsstationen lämpligast ska utformas samt arbetsställning och hälso- och arbetsvanor för datoranvändare. Den ger också viktig information om elektrisk och mekanisk säkerhet. Handboken finns på webben på VARNING: Strömförande och rörliga delar finns inuti datorn. Koppla från strömmen från utrustningen innan höljet tas bort. Sätt tillbaka och gör fast höljet innan du återför ström till utrustningen. VIKTIGT: Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extra utrustning. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i bilaga D, Elektrostatisk urladdning på sidan 51. Om datorn är ansluten till nätspänning är moderkortet alltid strömförande. För att inte skada de inbyggda komponenterna måste du koppla loss nätsladden innan du öppnar datorn. 8 Kapitel 2 Uppgraderingar av maskinvara

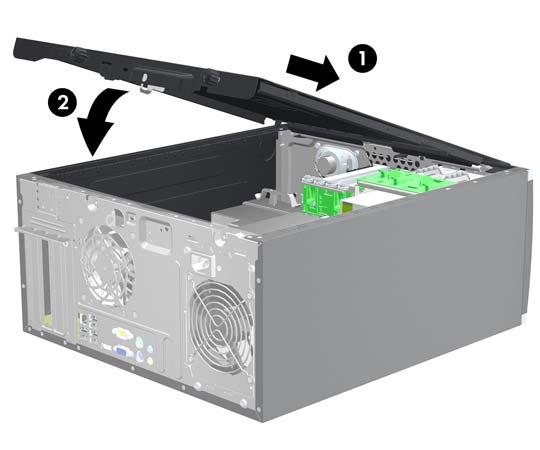

15 Ta bort datorns åtkomstpanel 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Lossa de två skruvarna (1) som håller fast åtkomstpanelen vid datorns chassi. 6. Använd greppet mellan skruvarna för att lyfta bort åtkomstpanelen från enheten (2). OBS! Du kan lägga datorn på sidan för att installera de inre komponenterna. Se till att sidan med åtkomstpanelen är vänd uppåt. Bild 2-1 Ta bort datorns åtkomstpanel Ta bort datorns åtkomstpanel 9

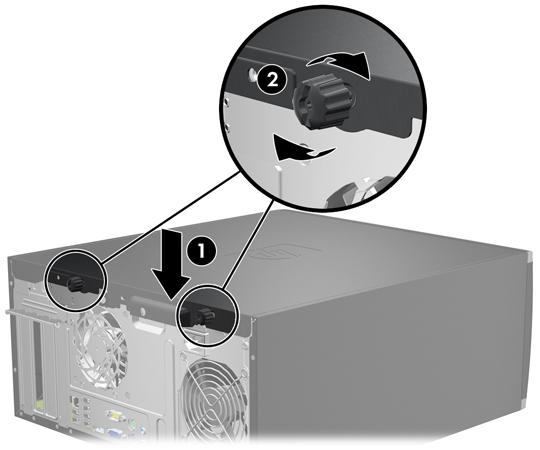

16 Sätta tillbaka datorns åtkomstpanel 1. Skjut fliken på den främre delen av åtkomstpanelen så att den hamnar under fliken på framsidan av chassit (1), och tryck sedan in den bakre delen av panelen mot enheten (2). Bild 2-2 Sätta tillbaka datorns åtkomstpanel 2. Se till att panelen är helt stängd (1) och dra sedan åt de två skruvarna som håller fast åtkomstpanelen vid datorns chassi (2). Bild 2-3 Dra åt skruvarna för åtkomstpanelen 10 Kapitel 2 Uppgraderingar av maskinvara

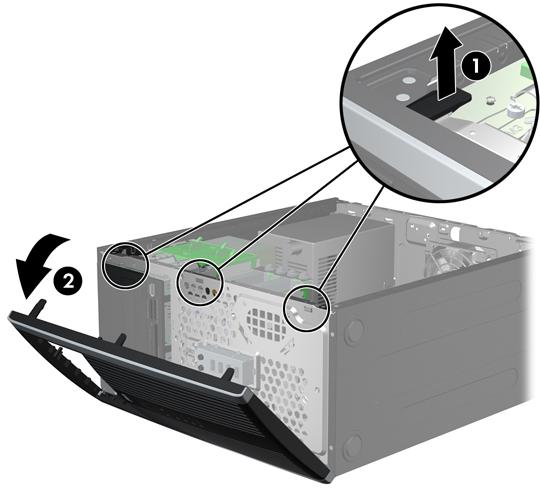

17 Ta bort täckramen för frontpanelen 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort datorns åtkomstpanel. 6. Lyft upp de tre flikarna på täckramens sida (1) och vrid sedan loss ramen från chassit (2). Bild 2-4 Ta bort täckramen för frontpanelen Ta bort täckramen för frontpanelen 11

18 Ta bort panelskydd På vissa modeller täcks de externa 3,5- och 5,25-tumsenhetsplatserna av skydd, som du måste ta bort innan du installerar en enhet. Så här tar du bort ett panelskydd: 1. Ta bort åtkomstpanelen och täckramen. 2. Du tar bort panelskyddet genom att trycka de två flikarna som håller det på plats mot ramens högra ytterkant (1). Skjut sedan panelskyddet bakåt och åt höger för att ta loss det (2). Bild 2-5 Ta bort ett panelskydd Sätta tillbaka täckramen för frontpanelen Passa in de tre hakarna på panelens vänstra sida i de rektangulära hålen på chassit (1) och vrid sedan in den högra sidan av panelen i chassit (2) och låt det klicka på plats. Bild 2-6 Sätta tillbaka täckramen för frontpanelen 12 Kapitel 2 Uppgraderingar av maskinvara

19 Installera ytterligare minne DIMM Datorn levereras med DIMM-minnesmoduler (Dual Inline Memory Module) av DDR3-SDRAM-typ (Double Data Rate 3 Synchronous Dynamic Random Access Memory). Minnessocklarna på moderkortet kan förses med upp till fyra standard-dimm-enheter. I minnessocklarna finns minst en förinstallerad DIMM. För maximalt minnesstöd kan du förse moderkortet med upp till 16-GB minnesutrymme, konfigurerat i två kanaler för hög prestanda. DDR3-SDRAM DIMM-moduler För att systemet ska fungera korrekt måste DDR3-SDRAM DIMM-modulerna vara: standardiserade 240-stifts obuffrade och överensstämmande med icke-ecc-standarderna PC DDR MHz-eller PC DDR MHz OBS! 1333 MHz DIMM-moduler kommer endast att köras med hastigheten 1066 MHz. 1,5-volts DDR3-SDRAM DIMM DDR3-SDRAM DIMM måste även: stöda CAS-latens 7 DDR MHz (7-7-7-timing) och CAS-latens 9 DDR MHz ( timing) innehålla obligatorisk JEDEC SPD-information Dessutom stödjer datorn: 512 Mbit- och 1 Gbit icke-ecc-minnesteknologier enkelsidiga och dubbelsidiga DIMMs DIMM konstruerade med x8- och x16-ddr-enheter; DIMM konstruerade med x4 SDRAM stöds ej OBS! Systemet fungerar inte ordentligt om du installerar DIMM-kretsar som inte stöds. Installera ytterligare minne 13

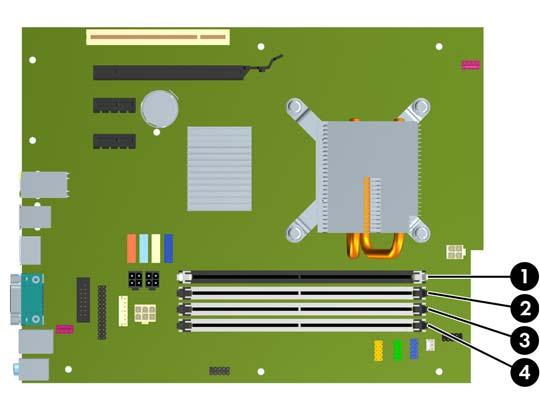

20 Utrusta DIMM-socklar Det finns fyra DIMM-socklar på moderkortet, med två socklar per kanal. Socklarna kallas DIMM1, DIMM2, DIMM3 och DIMM4. Socklarna DIMM1 och DIMM2 arbetar i minneskanal A. Socklarna DIMM3 och DIMM4 arbetar i minneskanal B. Bild 2-7 DIMM-sockelplatser Tabell 2-1 DIMM-sockelplatser Artikel Beskrivning Sockelfärg 1 DIMM1-sockel, Kanal A (utrustas först) Svart 2 DIMM2-sockel, Kanal A (utrustas i tredje hand) Vit 3 DIMM3-sockel, Kanal B (utrustas i andra hand) Vit 4 DIMM4-sockel, kanal B (utrustas i fjärde hand) Vit OBS! Det måste finnas en DIMM i den svarta DIMM1-sockeln. I annat fall kommer systemet att visa ett POST-felmeddelande som anger att en minnesmodul måste ha installerats i på fel plats. Systemet körs automatiskt med en kanal, i ett asymmetriskt tvåkanalsläge eller i ett flexläge beroende på hur DIMM installerats. Systemet arbetar i ett enkanalsläge om minneskapacitet för DIMM endast finns i en kanal. Systemet arbetar i tvåkanalsläge med högre kapacitet om den totala minneskapaciteten för DIMM i kanal A är identisk med den totala minneskapaciteten för DIMM i kanal B. Teknologin och enhetsbredden kan emellertid variera mellan kanalerna. Om exempelvis kanal A har två 512 MB DIMM och kanal B har en 1 GB DIMM, arbetar systemet i tvåkanalsläge. Systemet arbetar i flexläge om den totala minneskapaciteten för DIMM i kanal A inte är identisk med den totala minneskapaciteten för DIMM i kanal B. I flexläge är det kanalen med minst minneskapacitet som beskriver den totala mängden minne för två kanaler, och resten går till en kanal. Optimal hastighet får man genom att balansera kanalerna så att den största mängden minne sprids mellan de två kanalerna. Om en kanal har mer minne än den andra ska det större minnet tilldelas kanal A. Om du till exempel sätter 1-GB DIMM och tre 512-MB DIMMs på socklarna, bör kanal A få 1-GB DIMM:en och en 512-MB DIMM, och kanal B bör få två återstående 512-MB DIMM. 14 Kapitel 2 Uppgraderingar av maskinvara

21 Med denna konfiguration kommer 2-GB att köras som dubbel kanal och 512-MB som en enkel kanal. I alla lägen bestäms den maximala arbetshastigheten av systemets långsammaste DIMM. Installera DIMM-moduler VIKTIGT: För att inte skada moderkortet eller dess komponenter måste du koppla loss nätsladden och vänta i cirka 30 sekunder så att strömmen kopplas bort helt innan du lägger till eller tar bort minnesmoduler. Om datorn är ansluten till nätspänning är minnesmodulerna alltid strömförande, oavsett om datorn är på eller avstängd. Om du lägger till eller tar bort minnesmoduler när nätspänning är ansluten, kan modulerna eller moderkortet få irreparabla skador. Om en lampa lyser på moderkortet är kortet fortfarande strömförande. Minnesmodulsocklarnas kontakter är guldpläterade. När du uppgraderar minnet är det viktigt att du använder minnesmoduler med guldpläterade kontakter för att förhindra korrosion och/eller oxidering på grund av att olika metaller används i kontakten. Statisk elektricitet kan skada elektronikkomponenterna i datorn eller på tillvalskort. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information finns i bilaga D, Elektrostatisk urladdning på sidan 51. Rör inte vid minnesmodulernas kontakter. Det kan skada modulen. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: För att inte skada moderkortet eller dess komponenter måste du koppla loss nätsladden och vänta i cirka 30 sekunder så att strömmen kopplas bort helt innan du lägger till eller tar bort minnesmoduler. Om datorn är ansluten till nätspänning är minnesmodulerna alltid strömförande, oavsett om datorn är på eller avstängd. Om du lägger till eller tar bort minnesmoduler när nätspänning är ansluten, kan modulerna eller moderkortet få irreparabla skador. Om en lampa lyser på moderkortet är kortet fortfarande strömförande. 5. Ta bort åtkomstpanelen. VARNING: Minska risken för brännskador genom att låta de interna systemkomponenterna svalna innan du rör vid dem. Installera ytterligare minne 15

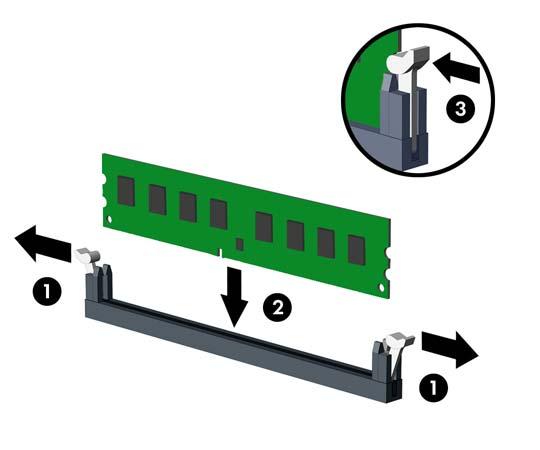

22 6. Öppna sockelns båda hakar (1) och tryck in minnesmodulen i sockeln (2). Bild 2-8 Installera en DIMM OBS! En minnesmodul kan bara installeras på ett sätt. Rikta in spåret på modulen med upphöjningen i minnessockeln. Det måste finnas en DIMM i den svarta DIMM1-sockeln. Fyll DIMM-socklarna i följande ordning: DIMM1, DIMM3, DIMM2 och till sist DIMM4. Bäst prestanda får man genom att placera minnesmodulerna i socklarna så att minneskapaciteten sprids så jämnt som möjligt mellan kanal A och kanal B. Se även Utrusta DIMM-socklar på sidan 14 för mer information. 7. Tryck ner modulen i sockeln. Kontrollera att den är helt inne och sitter fast ordentligt. Se till att hakarna är låsta (3). 8. Upprepa steg 6 och 7 om du installerar fler moduler. 9. Sätt tillbaka åtkomstpanelen. 10. Anslut nätsladden till vägguttaget igen och starta datorn. 11. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. Datorn ska känna av den nya minnesmodulen automatiskt nästa gång du startar den. 16 Kapitel 2 Uppgraderingar av maskinvara

23 Ta bort eller installera ett expansionskort I datorn finns en PCI-kortplats, två PCI Express x1-kortplatser och en PCI Express x16-kortplats. Bild 2-9 Expansionsplatsernas placering Tabell 2-2 Expansionsplatsernas placering Artikel Beskrivning 1 PCI-kortplats 2 PCI Express x16-kortplats 3 PCI Express x1-kortplats 4 plats för PCI Express x1-expansionskort OBS! Du kan installera ett PCI Express x4-, x8-, eller x16-expansionskort på PCI Express x16-platsen. Installera ett expansionskort så här: 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen. 6. Leta rätt på den lediga expansionssockeln på moderkortet som du vill använda och den motsvarande expansionsplatsen på datorchassits baksida. Ta bort eller installera ett expansionskort 17

24 7. Frigör täckplåtens låshake som håller fast PCI-täckplåtarna genom att lyfta i den gröna fliken på haken och vrida haken till öppet läge 1. Bild 2-10 Öppna hållaren till expansionskortplatsen 8. Innan du installerar ett expansionskort måste du först ta bort skyddsplåten eller det existerande expansionskortet. OBS! Innan du tar bort ett befintligt expansionskort lossar du först alla kablar som kan vara anslutna till kortet. a. Ta bort skyddet över tillhörande kortplats på datorchassits baksida om du installerar ett expansionskort i en ledig sockel. Dra skyddsplåten rakt upp och sedan ifrån chassits insida. Bild 2-11 Ta bort kortplatsens skyddsplåt 18 Kapitel 2 Uppgraderingar av maskinvara

25 b. När du vill ta bort ett vanligt PCI-kort eller ett PCI Express x1-kort tar du tag i kortets båda ändar och vickar det försiktigt fram och tillbaka tills kontakterna släpper från sockeln. Dra expansionskortet rakt upp ur sockeln och bort från insidan av chassit för att frigöra det från chassiramen. Se noga till att du inte repar kortet mot någon av de andra komponenterna. Bild 2-12 Ta bort ett standard PCI-expansionskort c. Om du tar bort ett PCI Express x16-kort drar du undan låsarmen på baksidan av sockeln och vickar sedan försiktigt på kortet fram och tillbaka för att det ska lossna från sockeln. Dra kortet rakt upp ur sockeln och bort från chassit för att frigöra det från chassiramen. Skrapa inte kortet mot några andra komponenter. Bild 2-13 Ta bort ett PCI Express x16-expansionskort Ta bort eller installera ett expansionskort 19

26 9. Förvara det borttagna kortet i en antistatisk förpackning. 10. Skruva fast en skyddsplåt framför den tomma kortplatsen för att stänga den om du inte tänker installera ett nytt expansionskort. VIKTIGT: När du har tagit bort ett expansionskort, måste du ersätta det med antingen ett nytt kort eller en skyddsplåt för att kylningen av datorns inre komponenter ska fungera. 11. Du installerar ett nytt expansionskort genom att hålla kortet över önskad tom kortplats på moderkortet och sedan flytta kortet mot chassits baksida så att metallskenan på kortet ligger an jämnt mot öppningen på chassits baksida. Tryck kortet rakt ner i sockeln på moderkortet. Bild 2-14 Installera ett expansionskort OBS! När du installerar ett expansionskort måste du trycka fast det riktigt så att hela kontakten sitter ordentligt i sockeln. 12. Vrid tillbaka täckplåtens låshake så att expansionskortet låses fast. Bild 2-15 Stänga hållaren till expansionskortplatsen 20 Kapitel 2 Uppgraderingar av maskinvara

27 13. Anslut vid behov externa kablar till det installerade kortet. Anslut vid behov interna kablar till moderkortet. 14. Sätt tillbaka åtkomstpanelen. 15. Anslut nätsladden till vägguttaget igen och starta datorn. 16. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. 17. Konfigurera om datorn, vid behov. Mer information om datorinställningar finns i Konfigureringshandbok (F10). Enheternas placeringar Bild 2-16 Enheternas placeringar Tabell 2-3 Enheternas placeringar 1 Två externa 5,25-tumsenhetsplatser för extra enheter (på bilden visas optiska enheter) 2 En 3,5-tums extern enhetsplats för en extra enhet (på bilden visas en mediekortläsare) 3 Sekundär 3,5-tums intern hårddiskplats för en extra hårddisk 4 Primär 3,5-tums intern hårddiskplats Din dator kan ha en annan konfiguration av enheterna än vad som visas ovan. För att bekräfta typ, storlek och kapacitet för lagringsenheterna som är installerade i datorn, kör du setup-programmet. Mer information finns i Konfigureringshandbok (F10). Enheternas placeringar 21

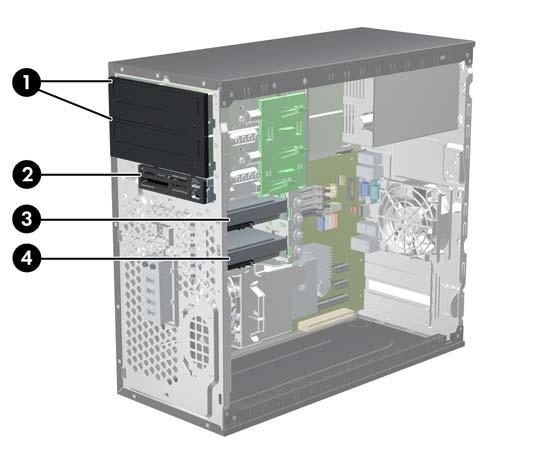

28 Installera och ta bort enheter Så här installerar du ytterligare enheter: Den primära SATA (seriell ATA)-hårddisken ska anslutas till den mörkblå, primära SATA-kontakten på moderkortet (märkt SATA0). Anslut en optisk SATA-enhet till den vita SATA-kontakten på moderkortet (märkt SATA1). Anslut enheterna i ordningen SATA0, SATA1, SATA2 och därefter SATA3. Anslut en esata-adapterkabel till den orange SATA3-kontakten. OBS! esata-kortet installeras på en av de lediga kortplatser som finns i datorns bakre del. Du måste konfigurera SATA3-kontakten så att den kan agera som en esata i hjälpprogrammet Setup. Ändra konfigurationen av SATA3-kontakten genom att välja Storage > Storage Options > esata Port (Lagring, Lagringsalternativ, esata-port). Mer information finns i Konfigureringshandbok (F10). Anslut en medielkortläsares USB-kabel till USB-kontakten på det moderkort det står MEDIA på. Om mediekortläsaren har en 1394-port, ansluter du 1394-kabeln till 1394 PCI-kortet. Systemet stödjer inte optiska parallella ATA (PATA)-enheter eller PATA-hårddiskar. Du måste installera styrskruvar för att se till att enheten sitter på rätt sätt på enhetsplatsen och sitter fast. Det medföljer extra styrskruvar till de externa enhetsfacken (fyra isolerade 6-32-skruvar och åtta metriska M3-skruvar) som du hittar på enhetsfackens sidor. De isolerade 6-32-skruvarna behövs till en eventuell sekundär hårddisk. Metriska M3-skruvar används för alla andra enheter (utom den primära hårddisken). De metriska skruvarna från HP är svarta, och de isolerade skruvarna är i silver och blått. Om du byter ut den primära hårddisken måste du ta loss de fyra silverskruvarna och de blå isolerande 6-32-skruvarna från den gamla hårddisken och i stället montera dem i den nya enheten. Bild 2-17 Placering av extraskruvar Nr Styrskruv Enhet 22 Kapitel 2 Uppgraderingar av maskinvara

29 1 Svarta metriska M3-skruvar Alla andra enheter (utom den primära hårddisken) 2 Isolerade 6-32-skruvar i silver och blått Sekundär hårddisk VIKTIGT: Så här minskar du risken för förlust av information och skada på dator eller hårddisk: Om du sätter in eller byter en enhet, stänger du av operativsystemet, stänger av datorn och drar ur nätsladden. Ta inte bort en enhet när datorn är på eller i viloläge. Innan du hanterar en enhet kontrollerar du att du inte är statiskt laddad. Undvik att röra vid enhetens kontakter. Mer information om att undvika skador på grund av statisk elektricitet finns i bilaga D, Elektrostatisk urladdning på sidan 51. Hantera enheten varsamt, tappa den inte. Använd inte onödigt våld när du sätter i en enhet. Undvik att utsätta en hårddisk för vätskor, extrema temperaturer eller produkter som alstrar magnetfält såsom bildskärmar och högtalare. Om en enhet måste skickas som postförsändelse placerar du den i en varupåse med bubbelfolie eller annan lämplig skyddande förpackning med etiketten Ömtåligt: Hanteras varsamt. Installera och ta bort enheter 23

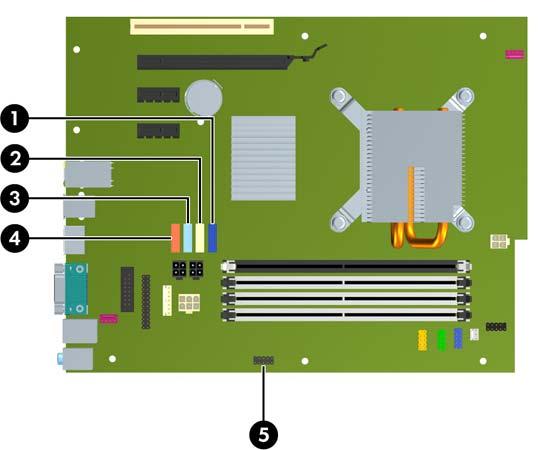

30 Moderkortets enhetsanslutningar Identifiera moderkortets hårddiskanslutningar med hjälp av följande illustration och tabell. Bild 2-18 Moderkortets enhetsanslutningar Tabell 2-4 Moderkortets enhetsanslutningar Nr Moderkortsanslutning Moderkortsetikett Färg 1 SATA0 SATA0 mörkblå 2 SATA1 SATA1 vit 3 SATA2 SATA2 ljusblå 4 SATA3 SATA3 orange 5 Mediekortläsare MEDIA svart OBS! Den orange SATA-kontakten kan konfigureras om som esata i hjälpprogrammet Setup om du installerar ett esata-kort. Ändra konfigurationen av SATA3-kontakten genom att välja Storage > Storage Options > esata Port (Lagring, Lagringsalternativ, esata-port). Mer information finns i Konfigureringshandbok (F10). 24 Kapitel 2 Uppgraderingar av maskinvara

31 Ta bort en extern 5,25- eller 3,5-tumsenhet VIKTIGT: Alla löstagbara lagringsmedia ska tas ur en enhet innan enheten demonteras från datorn. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen och frontpanelen. 6. Koppla ur enhetens kablar så som följande illustrationer visar. a. Om du tar bort en 5,25-tums optisk enhet lossar du först strömkabeln (1) och datakabeln (2) från enhetens baksida. Bild 2-19 Lossa kablar till den optiska enheten Installera och ta bort enheter 25

32 b. Om du tar bort en mediekortläsare lossar du USB-kabeln från moderkortet. Om mediekortläsaren har en 1394-port, lossar du 1394-kabeln från PCI-kortet. Bild 2-20 Koppla loss mediekortläsarens USB-kabel Bild 2-21 Koppla loss mediekortläsarens 1394-kabel 26 Kapitel 2 Uppgraderingar av maskinvara

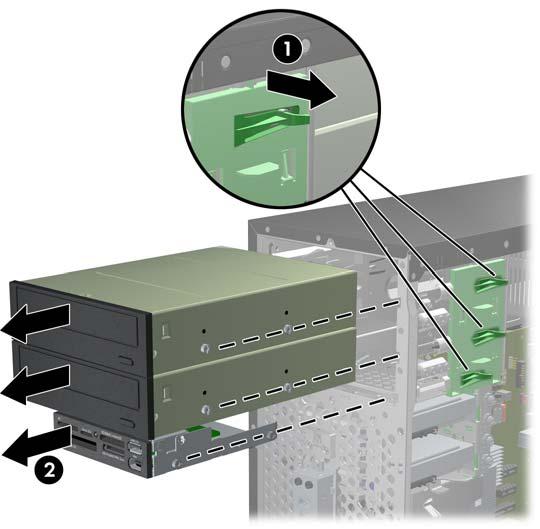

33 7. En enhetshållare med låshakar håller de olika enheterna på plats. Lyft låshakarna (1) till den enhet som du vill ta bort och skjut ut enheten ur enhetsfästet (2). Bild 2-22 Ta bort externa enheter 8. Lossa de fyra styrskruvarna (två på varje sida) på enheten som ska tas bort. Du kommer att behöva dessa skruvar vid installation av en ny enhet. Installera och ta bort enheter 27

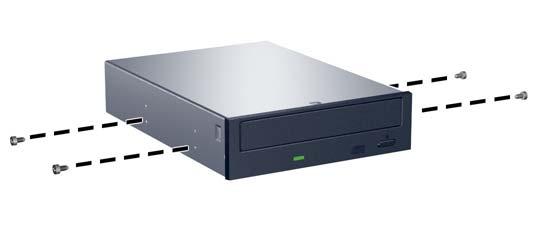

34 Installera en extern 5,25- eller 3,5-tumsenhet OBS! Systemet stödjer inte optiska parallella ATA (PATA)-diskar. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Om du installerar en hårddisk i en öppning som täcks av ett panelskydd ska du först ta bort frontpanelen och sedan ta bort panelskyddet. Mer information finns i Ta bort panelskydd på sidan Ta bort åtkomstpanelen och frontpanelen. 7. Sätt fyra metriska M3-skruvar i de nedre hålen på var sida av enheten. HP har bifogat åtta extra metriska M3-styrskruvar på chassits framsida, under frontpanelen. De metriska M3-skruvarna är svarta. Du hittar en bild som visar var de extra M3-skruvarna är placerade i Installera och ta bort enheter på sidan 22. VIKTIGT: Använd bara 5 mm långa skruvar som styrskruvar. Längre skruvar kan skada enhetens inre komponenter. OBS! När du sätter i enheten igen, använder du de fyra metriska M3-styrskruvarna från den gamla enheten i den nya. Bild 2-23 Installera styrskruvar (optisk enhet visas) 28 Kapitel 2 Uppgraderingar av maskinvara

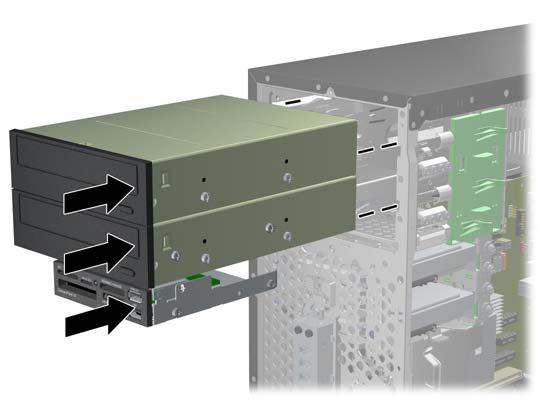

35 8. Skjut in enheten i enhetsplatsen tills den låses fast, se till att styrskruvarna löper i skårorna. Bild 2-24 Skjuta in externa enheter i enhetsplatserna 9. Anslut ström- och datakablar till enheten enligt följande figurer. a. Om du installerar en optisk enhet ansluter du ström (1) - och datakabeln (2) till enhetens baksida. Bild 2-25 Ansluta kablar till den optiska enheten VIKTIGT: Vik eller böj aldrig en SATA-datakabel så att en radie mindre än 30 mm skapas. En skarp böjning kan bryta de interna ledningarna. Installera och ta bort enheter 29

36 b. Om du installerar en mediekortläsare lossar du USB-kabeln från moderkortet. Om mediekortläsaren har en 1394-port, ansluter du 1394-kabeln till PCI-kortet. Bild 2-26 Ansluta mediekortläsarens USB-kabel Bild 2-27 Ansluta mediekortläsarens 1394-kabel 10. Om du installerar en ny enhet, ansluter du datakabelns andra ände i tillhörande kontakt på moderkortet. OBS! Om du installerar en ny optisk enhet ansluter du SATA-kabeln till nästa tillgängliga SATAkontakt på moderkortet i följande ordning: SATA1, SATA2 och sedan SATA3. Identifiera moderkortets enhetsanslutningar med hjälp av illustrationen i Moderkortets enhetsanslutningar på sidan Sätt tillbaka frontpanelen och åtkomstpanelen. 30 Kapitel 2 Uppgraderingar av maskinvara

37 12. Anslut nätsladden och eventuell kringutrustning igen och starta datorn. 13. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. Installera och ta bort enheter 31

38 Ta bort en intern 3,5-tums hårddisk OBS! Se till att alltid säkerhetskopiera data på den gamla hårddisken innan den tas bort, så att du kan överföra alla data till den nya hårddisken. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen. 6. Koppla loss strömkabeln (1) och datakabeln (2) från hårddiskens baksida. Bild 2-28 Lossa kablar till hårddisken 32 Kapitel 2 Uppgraderingar av maskinvara

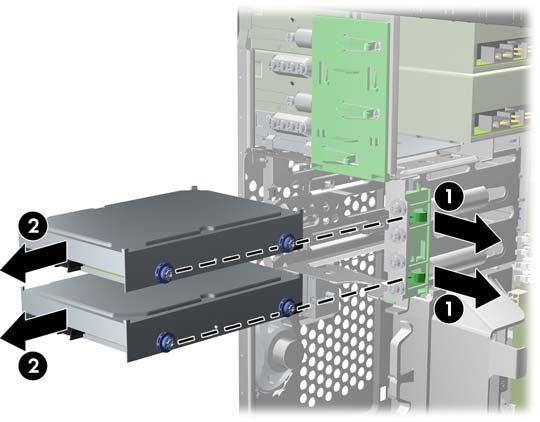

39 7. Frigör enheten genom att dra enhetsklämman utåt från enheten (1) och sedan skjuta ut enheten från enhetsplatsen (2). Bild 2-29 Ta bort en hårddisk 8. Lossa de fyra styrskruvarna (två på varje sida) på enheten som ska tas bort. Du kommer att behöva dessa skruvar vid installation av en ny enhet. Installera och ta bort enheter 33

40 Installera en intern 3,5-tums hårddisk OBS! Systemet saknar stöd för parallell-ata-hårddiskar (PATA). 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen. 6. Sätt dit de fyra skruvarna (två på varje sida) i den nya enheten som du tidigare tog bort från den gamla enheten. Skruvarna ser till att enheten hamnar på rätt plats i facket. Extra skruvar finns på utsidan av hårddiskfacken. Bild 2-30 Installera styrskruvar för hårddisken OBS! Isolerade 6-32-skruvar används för hårddisken. Fyra extra skruvar finns på utsidan av hårddiskfacken. De isolerade skruvarna från HP är i silver och blått. Du hittar en bild som visar var de extra isolerade 6-32-skruvarna är placerade i Installera och ta bort enheter på sidan 22. När du sätter tillbaka en enhet, använder du styrskruvarna från den gamla enheten i den nya. 34 Kapitel 2 Uppgraderingar av maskinvara

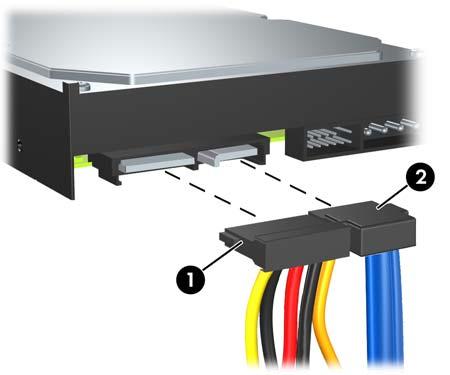

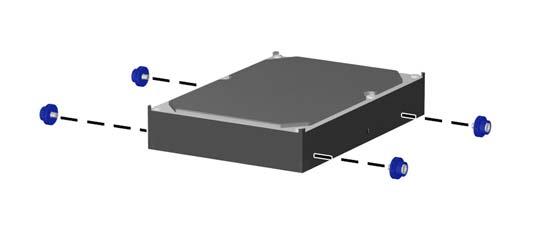

41 7. Skjut in enheten i enhetsfacket ända tills enheten klickar på plats, och var noga så att skruvarna hamnar rätt i styrskenorna. Det nedre facket är avsett för den primära hårddisken. Det övre facket är till för en sekundär hårddisk (tillval). Bild 2-31 Skjuta in en hårddisk i enhetsplatsen 8. Anslut strömkabeln (1) och datakabeln (2) till hårddiskens baksida. Bild 2-32 Ansluta kablar till hårddisken VIKTIGT: Vik eller böj aldrig en SATA-datakabel så att en radie mindre än 30 mm skapas. En skarp böjning kan bryta de interna ledningarna. 9. Om du installerar en ny enhet, ansluter du datakabelns andra ände i tillhörande kontakt på moderkortet. OBS! Om systemet endast har en SATA-hårddisk, måste du ansluta hårddiskens datakabel till den mörkblå kontakten som är märkt SATA0 för att inget problem ska uppstå med hårddiskfunktionen. Om du lägger till ytterligare en hårddisk, ansluter du datakabeln till nästa tillgängliga SATA-kontakt på moderkortet i följande ordning: SATA0, SATA1, SATA2, SATA Placera ström- och datakablarna i kabelfästena. 11. Sätt tillbaka frontpanelen och åtkomstpanelen. Installera och ta bort enheter 35

42 12. Anslut nätsladden och eventuell kringutrustning igen och starta datorn. 13. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. 36 Kapitel 2 Uppgraderingar av maskinvara

43 Ta bort och byta ut en löstagbar 3,5-tums SATA-hårddisk Vissa enheter är utrustade med en löstagbar SATA-hårddiskmodul i den externa 5,25-tumsenheten. Hårddisken sitter i en släde som snabbt och enkelt kan tas bort från enhetsplatsen. Ta bort och byt ut en hårddisk i släden så här: OBS! Se till att alltid säkerhetskopiera data på den gamla hårddisken innan den tas bort, så att du kan överföra alla data till den nya hårddisken. 1. Lås upp hårddisksläden med nyckeln och dra ut släden ur enheten. 2. Ta bort skruven från baksidan på släden (1) och dra bort kåpan från släden (2). Bild 2-33 Ta bort slädens kåpa 3. Ta bort den självhäftande tejpen som håller fast temperaturgivaren uppe på hårddisken (1) och flytta temperaturgivaren bort från släden (2). Bild 2-34 Ta bort temperaturgivaren Installera och ta bort enheter 37

44 4. Lossa de fyra styrskruvarna på hårddiskslädens undersida. Bild 2-35 Borttagning av säkerhetsskruvarna 5. Dra tillbaka hårddisken för att koppla bort den från släden och lyft sedan upp den och ut ur släden. Bild 2-36 Ta bort hårddisken 38 Kapitel 2 Uppgraderingar av maskinvara

45 6. Placera den nya hårddisken i släden och skjut in den i slädens SATA-anslutning. Se till att anslutningen på hårddisken trycks i ordentligt i slädens anslutning. Bild 2-37 Byta ut hårddisken 7. Byt ut de fyra styrskruvarna på hårddiskslädens undersida som håller den på plats. Bild 2-38 Utbyte av säkerhetsskruvarna Installera och ta bort enheter 39

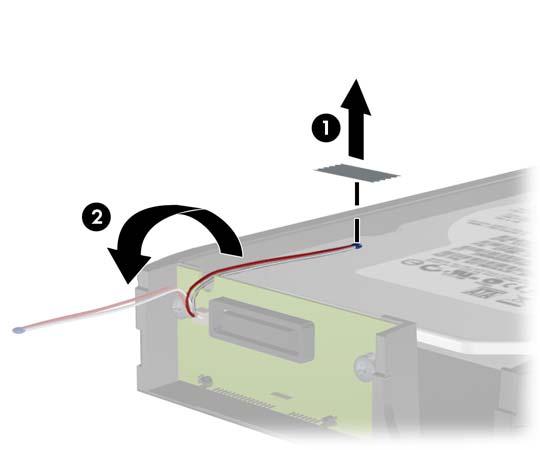

46 8. Placera temperaturgivaren uppe på hårddisken i en position som inte täcker etiketten (1) och fäst temperaturgivaren uppe på hårddisken med tejpen (2). Bild 2-39 Byta ut temperaturgivaren 9. Öppna kåpan på släden (1) och byt ut skruven på baksidan av släden för att säkra att skyddet sitter på plats (2). Bild 2-40 Byta ut slädens kåpa 10. Skjut in hårddisksläden i enheten på datorn och lås den med nyckeln. OBS! Släden måste låsas för att hårddisken ska få ström. 40 Kapitel 2 Uppgraderingar av maskinvara

47 A Specifikationer Tabell A-1 Specifikationer Bordsdatorns mått Höjd Bredd Djup 14,85 tum 6,95 tum 16,85 tum 37,72 cm 17,65 cm 42,80 cm Ungefärlig vikt 23,5 lb 10,66 kg Temperaturområde I drift Avstängd Relativ fuktighet (icke kondenserande) I drift Avstängd (38,7 C max våt kula) Maximal höjd över havet (ej tryckkabin) I drift Avstängd 50 till 95 F -22 till 140 F % 5-95 % fot fot 10 till 35 C -30 till 60 C % 5-95 % m m OBS! Drifttemperaturen minskar med 1,0 C per 300 m till m över havet, utan direkt solljus. Maximal ändring av drifttemperatur är 10 C/h. Den övre gränsen kan vara lägre pga installerad extrautrustning. Värmeutstrålning Max STD PS Normal STD PS ledig Max EPA 87/89/85 % vid 20/50/100 % belastad PS Normal EPA 87/89/85 % vid 20/50/100 % belastad PS ledig Strömkälla Driftspänning (STD PS) 1 Driftspänning (EPA 87/89/85 % vid 20/50/100 % belastning PS) Märkspänning (STD PS) Märkspänning (EPA 87/89/85 % vid 20/50/100 % belastning PS) Linjefrekvens 1410 BTU/h 146 BTU/h 1255 BTU/h 106 BTU/h 115 V VAC V växelström VAC V växelström Hz 356 kcal/h 36 kcal/h 316 kcal/h 27 kcal/h 230 V VAC V växelström VAC V växelström Hz 41

48 Tabell A-1 Specifikationer (fortsättning) Uteffekt 320 W 320 W Märkström (maximal) 1 STD PS EPA 87/89/85 % vid 20/50/100 % belastad PS 5,5 A vid 115 VAC 5,5 A vid 115 VAC 2,75 A vid 230 VAC 2,75 A vid 230 VAC 1 Detta system använder ett nätaggregat med heltäckande aktiv korrektion. Detta gör att systemet uppfyller kraven för CEmärkning för användning i Europeiska unionen. Tack vare att nätaggregatet har heltäckande aktiv korrektion behöver inget val av spänning göras manuellt, vilket är en fördel. 42 Bilaga A Specifikationer

49 B Byta batteri Batteriet som levereras med datorn ger ström åt realtidsklockan. När du byter ut batteriet måste det vara av samma typ som datorns originalbatteri. Datorn levereras med ett myntformat 3-volts litiumbatteri. VARNING: Datorn innehåller ett inbyggt litium-brunstensbatteri. Det finns risk för brand eller frätskador om batteriet hanteras felaktigt. Så här minskar du risken för personskador: Försök inte att ladda upp batteriet. Inte utsätta batteriet för högre temperaturer än 60 C. Ta inte isär, kläm sönder eller punktera det, kortslut inte externa kontakter och kasta det inte i vatten eller eld. Ersätt bara batteriet med det HP-batteri som är avsett för den här produkten. VIKTIGT: Innan du byter batteri är det viktigt att du säkerhetskopierar datorns CMOS-inställningar. När batteriet tas bort eller bytes ut kommer CMOS-inställningarna att raderas. Mer information finns i Konfigureringshandbok (F10) om att säkerhetskopiera CMOS-inställningar. Statisk elektricitet kan skada elektronikkomponenterna i datorn eller extrautrustningen. Innan du påbörjar dessa procedurer ser du till att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål. OBS! Du kan förlänga litiumbatteriets livslängd genom att ansluta datorn till ett vägguttag. Litiumbatteriet används bara som strömförsörjning när datorn INTE är ansluten till ett vägguttag. HP uppmanar sina kunder att lämna elektronisk maskinvara, HP:s originaltonerkassetter och uppladdningsbara batterier till återvinning. Mer information om återvinning finns på recycle. 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort datorns åtkomstpanel. 6. Leta rätt på batteriet och batterihållaren på moderkortet. 43

50 OBS! På vissa modeller kan det bli nödvändigt att ta bort en inbyggd komponent för att komma åt batteriet. 7. Beroende på vilken typ av batterihållare som finns på moderkortet följer du respektive anvisningar nedan för att byta batteri. Typ 1 a. Lyft ut batteriet ur hållaren. Bild B-1 Ta bort ett myntformat batteri (Typ 1) b. Skjut in det nya batteriet på plats med pluspolen uppåt. Batterihållaren låser automatiskt batteriet i rätt position. Typ 2 a. Tryck på metallklämman som sticker upp på batteriets ena sida för att lossa det från hållaren. När batteriet frigjorts lyfter du bort det (1). b. Sätt i ett nytt batteri genom att skjuta in batteriets ena kant under hållarens klämma. Pluspolen ska vara uppåt. Tryck ner batteriets andra kant tills metallklämman låser fast batteriet (2). Bild B-2 Ta bort och sätta i ett myntformat batteri (Typ 2) Typ 3 a. Dra tillbaka klämman (1) som håller batteriet på plats och ta bort batteriet (2). 44 Bilaga B Byta batteri

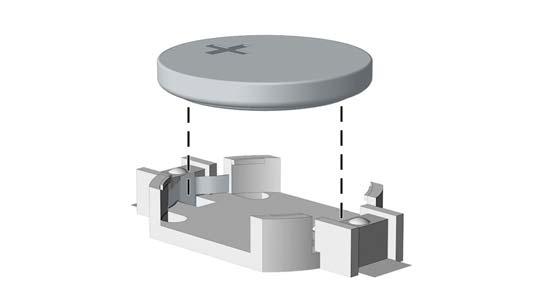

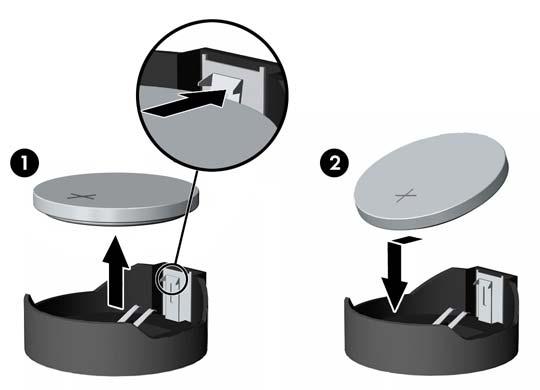

51 b. Sätt i det nya batteriet och sätt tillbaka klämman igen. Bild B-3 Ta bort ett myntformat batteri (Typ 3) OBS! När du har satt i ett nytt batteri, gör du på följande sätt: 8. Sätt tillbaka datorns åtkomstpanel. 9. Anslut datorn till vägguttaget och starta den. 10. Ställ in datum och klockslag, lösenord och andra eventuella inställningar med setup-programmet. Mer information finns i Konfigureringshandbok (F10). 11. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. 45

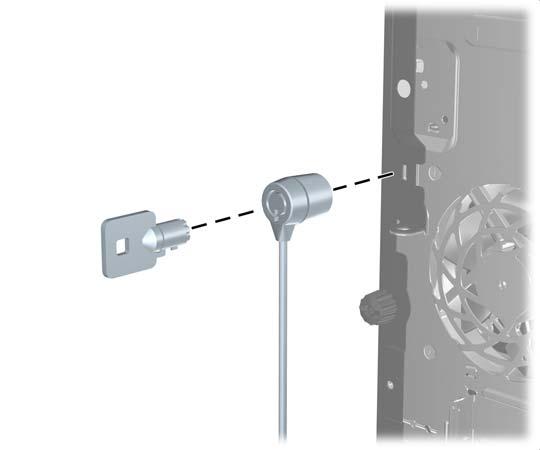

52 C Externa säkerhetsenheter OBS! Information om de olika datasäkerhetsfunktionerna finns i Konfigureringshandboken (F10), handboken Hantera datorn och handboken HP ProtectTools Security Manager Guide (vissa modeller) på Montera ett säkerhetslås Kabellås Säkerhetslåset som visas nedan och på följande sidor kan användas för att låsa datorn. Bild C-1 Montera ett kabellås 46 Bilaga C Externa säkerhetsenheter

53 Hänglås Bild C-2 Installera ett hänglås HP Business PC Säkerhetslås 1. Fäst säkerhetskabeln genom att göra en ögla genom ett stationärt objekt. Bild C-3 Fästa kabeln i ett fast objekt Montera ett säkerhetslås 47

54 2. Trä kablarna för mus och tangentbord genom låset. Bild C-4 Trä kablarna för mus och tangentbord 3. Skruva fast låset i chassit med hjälp av den bifogade skruven. Bild C-5 Skruva fast låset i chassit 48 Bilaga C Externa säkerhetsenheter

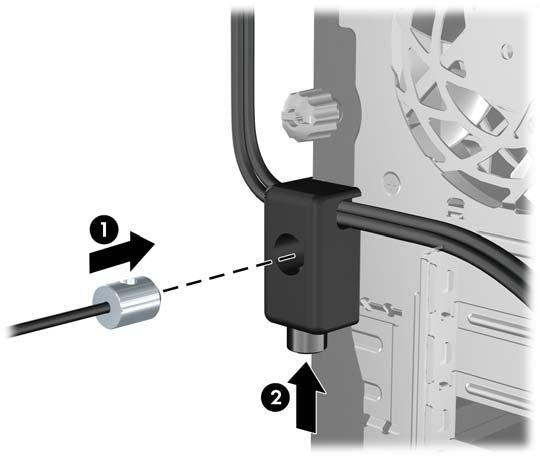

55 4. Sätt i pluggänden på säkerhetskabeln i låset (1) och tryck på knappen (2) för att låsa. Använd den bifogade nyckeln för att låsa upp. Bild C-6 Låsa Täckram för frontpanel, säkerhet Frontpanelen kan låsas med hjälp av en säkerhetsskruv från HP. Så här monterar du säkerhetsskruven: 1. Ta bort/koppla bort alla säkerhetsanordningar som förhindrar att datorn öppnas. 2. Ta bort alla flyttbara medier, t.ex. CD-skivor och USB-flashenheter, från datorn. 3. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter av eventuell kringutrustning. 4. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning. VIKTIGT: Om datorn är ansluten till nätspänning är moderkortet alltid strömförande, oavsett om datorn är på eller avstängd. Du måste koppla loss nätsladden för att undvika att de inbyggda komponenterna skadas. 5. Ta bort åtkomstpanelen och täckramen. Montera ett säkerhetslås 49

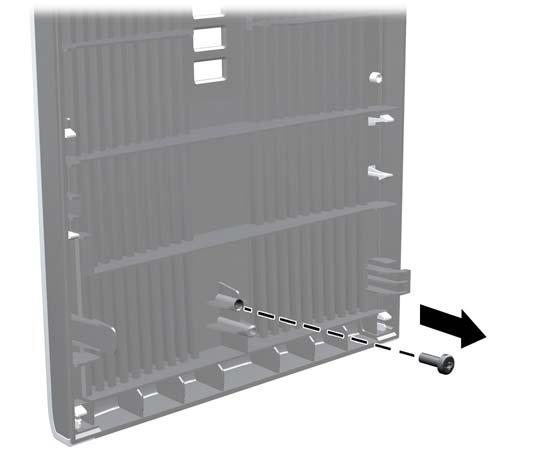

56 6. Ta bort säkerhetsskruven från täckramens insida. Bild C-7 Ta fram säkerhetsskruven för frontpanelen 7. Sätt tillbaka täckramen för frontpanelen. 8. Montera skruven genom framsidan på chassits inre, in i frontpanelens täckram. Skruvhålet sitter nära mitten av chassits högersida, mellan hårddiskfacket och högtalaren. Bild C-8 Installera säkerhetsskruven för frontpanelen 9. Sätt tillbaka åtkomstpanelen. 10. Anslut nätsladden till vägguttaget igen och starta datorn. 11. Lås alla de säkerhetsanordningar som kopplades bort när åtkomstpanelen togs bort. 50 Bilaga C Externa säkerhetsenheter

57 D Elektrostatisk urladdning En urladdning av statisk elektricitet från ett finger eller någon annan elektrostatisk ledare kan skada moderkortet eller andra enheter som är känsliga för statisk elektricitet. Den här typen av skada kan förkorta enhetens livslängd. Förhindra elektrostatiska skador Förhindra elektrostatisk skada genom att vidta följande försiktighetsåtgärder: Undvik handkontakt genom att transportera och förvara produkterna i elektrostatiskt säkra förpackningar. Förvara elektrostatiskt känsliga produkter i förpackningarna tills de ska användas på en elektrostatiskt skyddad arbetsyta. Placera delarna på en jordad yta innan du tar ut dem ur förpackningarna. Undvik att röra vid stift, ledningar och kretsar. Kontrollera att du är ordentligt jordad innan du rör vid en elektrostatiskt känslig komponent. Jordningsmetoder Det finns flera olika jordningsmetoder. Använd en eller flera av följande metoder när du hanterar eller installerar elektrostatiskt känsliga komponenter: Använd ett armband som är anslutet till en jordad arbetsstation eller datorns chassi via en jordningssladd. Ett jordningsarmband ska ha minst 1 megaohm +/- 10 procents motstånd till jord. För att armbandet ska fungera bär du det åtsittande direkt mot huden. Använd hälband, tåband eller stövelstroppar när du arbetar stående vid arbetsstationer. Använd band på båda fötterna när du står på ledande underlag. Använd ledande verktyg. Använd ett bärbart service-kit med antistatisk matta. Om du inte har någon av de ovanstående utrustningarna för säker jordning kontaktar du en auktoriserad HP-återförsäljare. OBS! Mer information om statisk elektricitet får du via en auktoriserad HP-återförsäljare. Förhindra elektrostatiska skador 51
