NVF, Effektivare tunneldrivning 2014 Bergsprängning Kontursprängning Konturkvalitet. Anders Bouvin Projektledare

Transkript

1 NVF, Effektivare tunneldrivning 2014 Bergsprängning Kontursprängning Konturkvalitet Anders Bouvin Projektledare

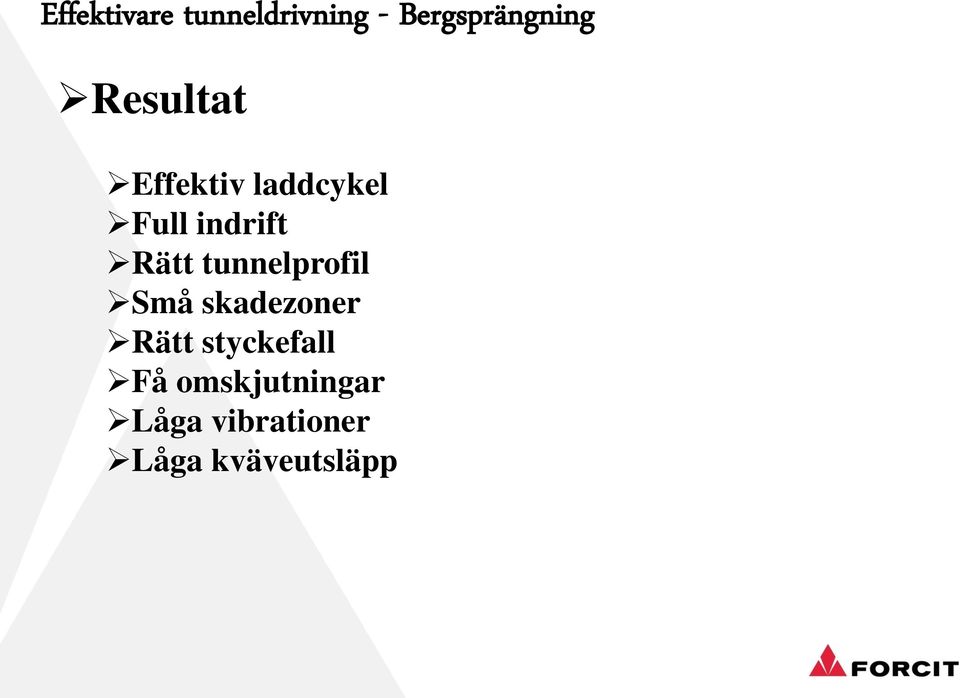

2 Resultat Effektiv laddcykel Full indrift Rätt tunnelprofil Små skadezoner Rätt styckefall Få omskjutningar Låga vibrationer Låga kväveutsläpp

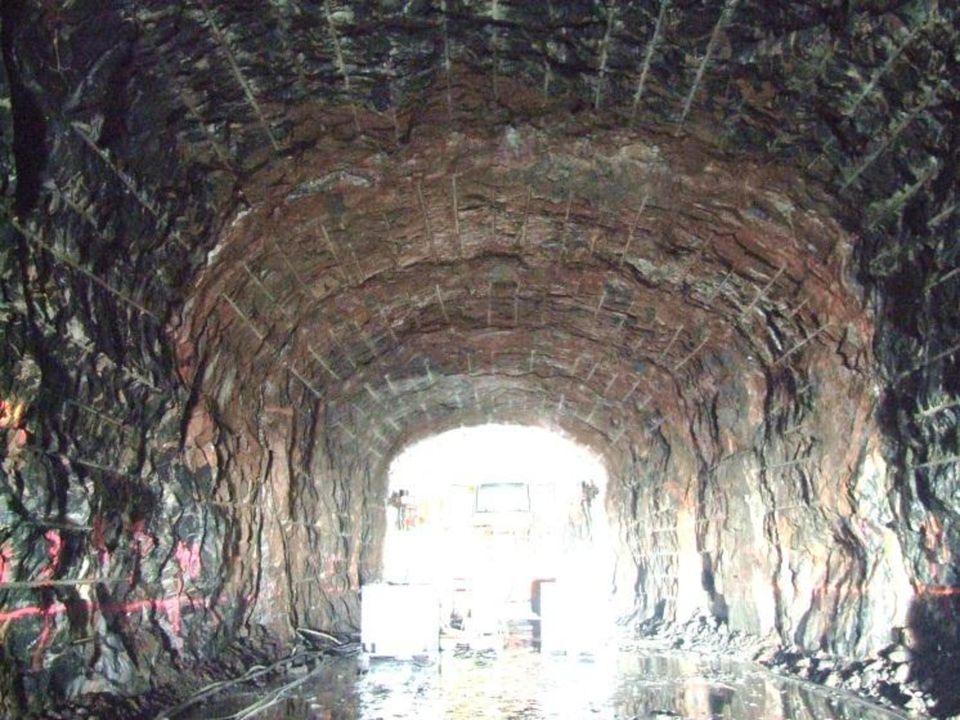

3 Tunnelprofil Äspölaboratoriet, SKB Oskarshamn

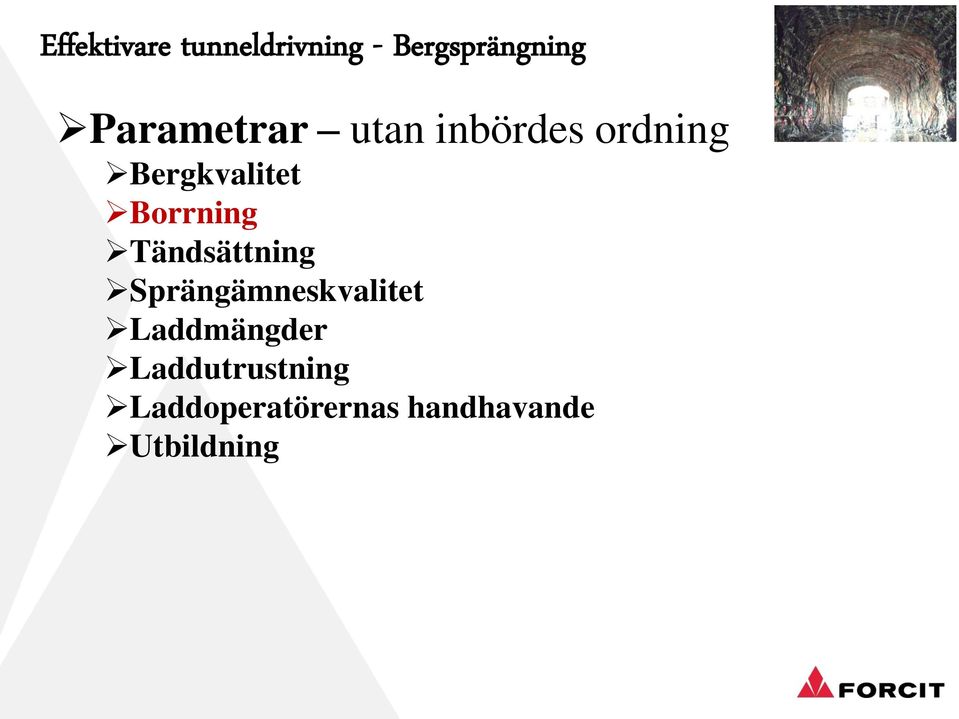

4 Parametrar utan inbördes ordning Bergkvalitet Borrning Tändsättning Sprängämneskvalitet Laddmängder Laddutrustning Laddoperatörernas handhavande Utbildning

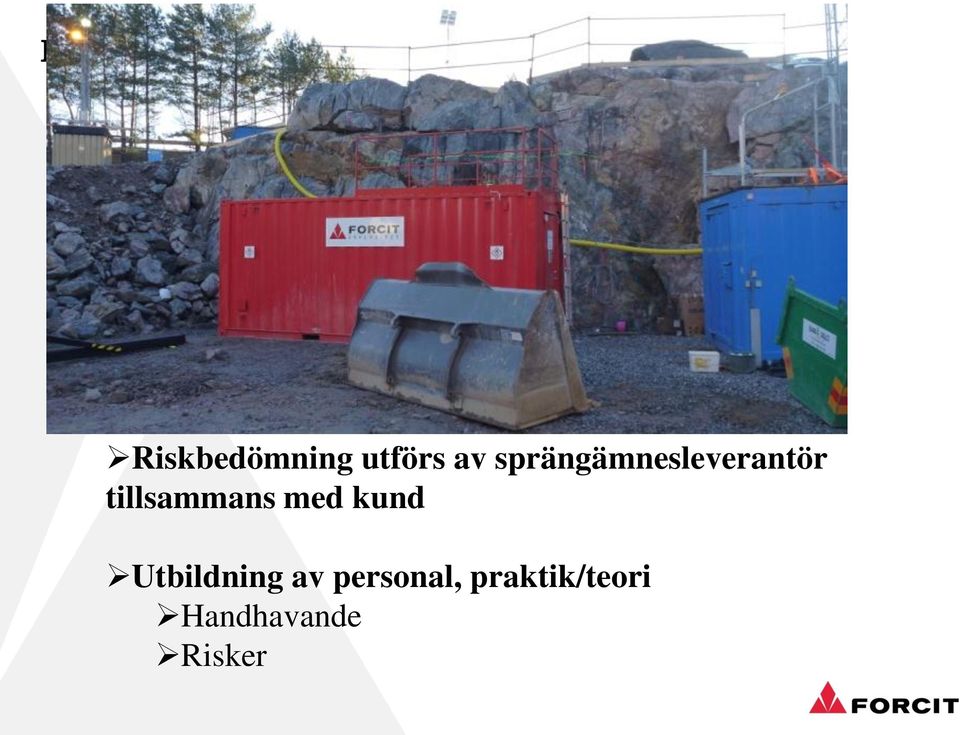

5 Effektivisering/kvalitetsförbättring Tidig kontakt med sprängämnesleverantör Planering med sprängämnesleverantör Etablering Genomförande Förutsättningar Riskbedömning utförs av sprängämnesleverantör tillsammans med kund Utbildning av personal, praktik/teori Handhavande Risker

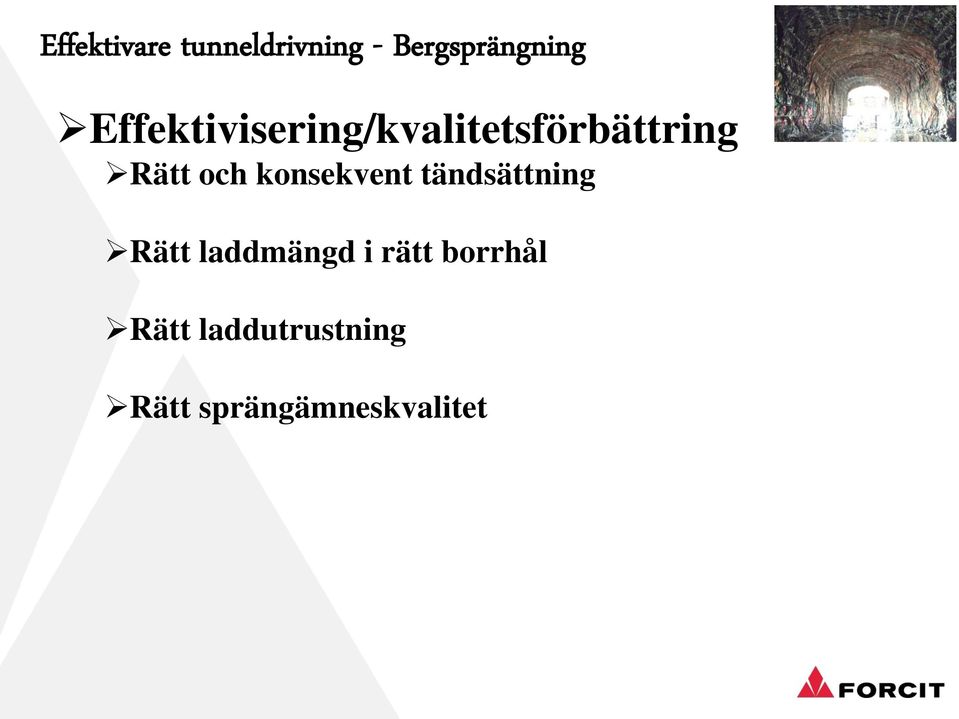

6 Effektivisering/kvalitetsförbättring Rätt och konsekvent tändsättning Rätt laddmängd i rätt borrhål Rätt laddutrustning Rätt sprängämneskvalitet

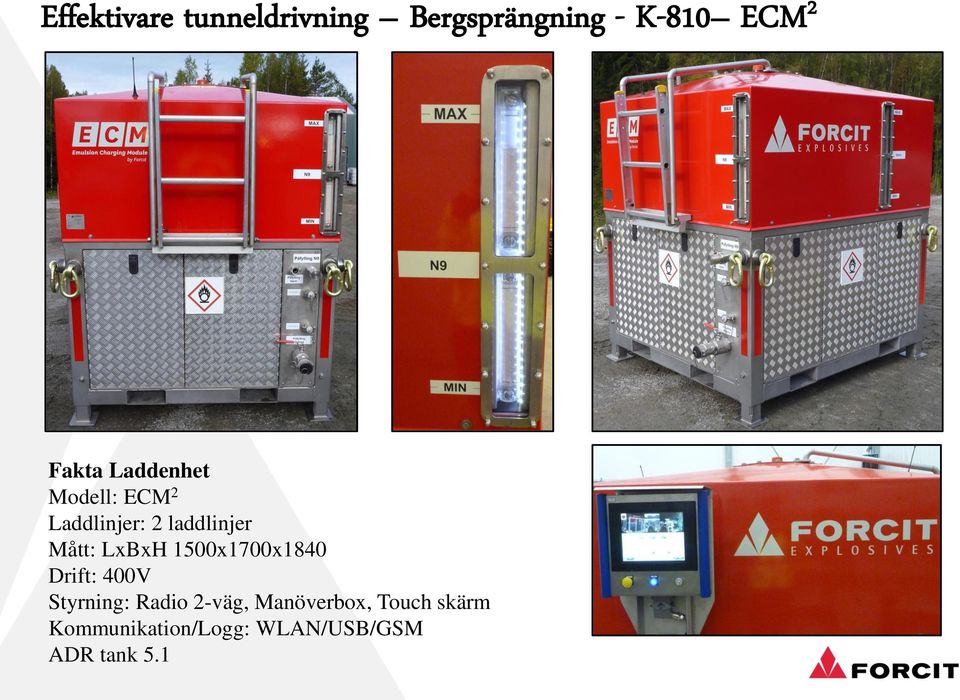

7 Effektivare tunneldrivning Bergsprängning - K-810 ECM 2 Fakta Laddenhet Modell: ECM 2 Laddlinjer: 2 laddlinjer Mått: LxBxH 1500x1700x1840 Drift: 400V Styrning: Radio 2-väg, Manöverbox, Touch skärm Kommunikation/Logg: WLAN/USB/GSM ADR tank 5.1

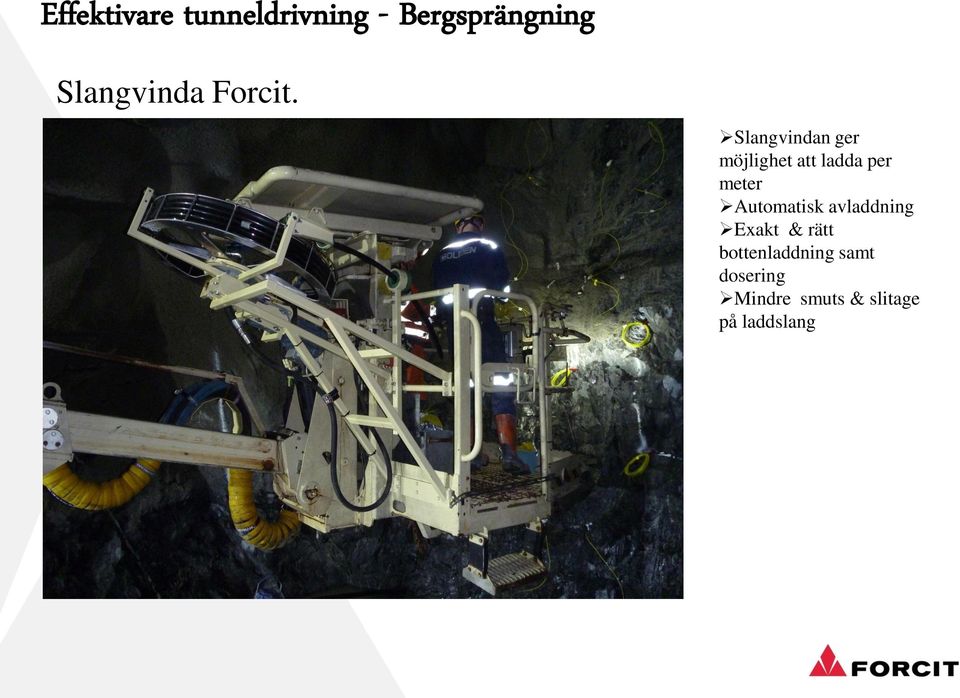

8 Slangvinda Forcit. Slangvindan ger möjlighet att ladda per meter Automatisk avladdning Exakt & rätt bottenladdning samt dosering Mindre smuts & slitage på laddslang

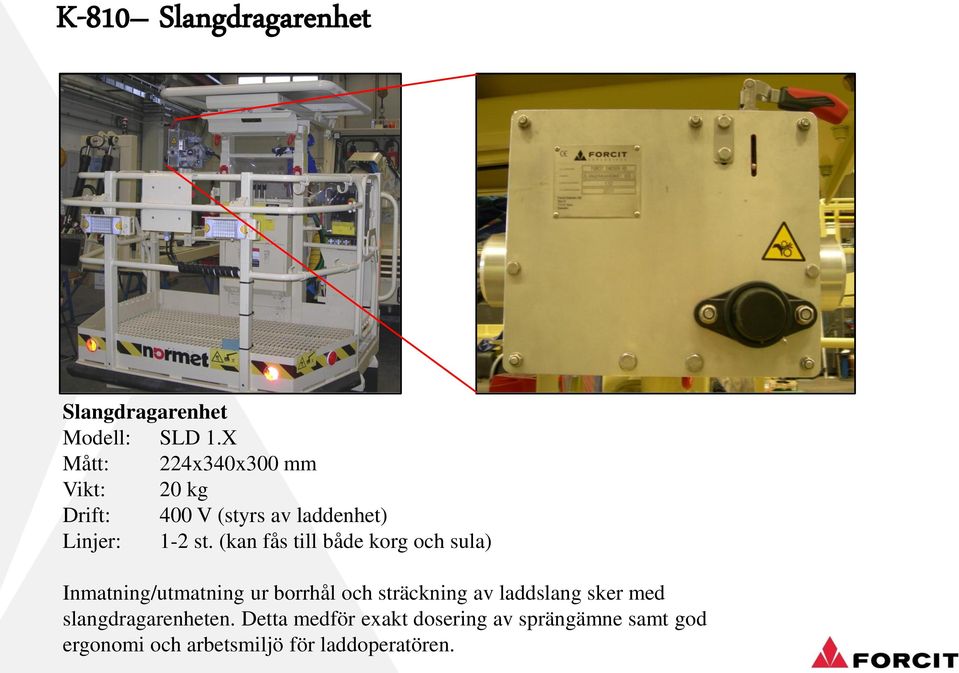

9 K-810 Slangdragarenhet Slangdragarenhet Modell: SLD 1.X Mått: 224x340x300 mm Vikt: 20 kg Drift: 400 V (styrs av laddenhet) Linjer: 1-2 st. (kan fås till både korg och sula) Inmatning/utmatning ur borrhål och sträckning av laddslang sker med slangdragarenheten. Detta medför exakt dosering av sprängämne samt god ergonomi och arbetsmiljö för laddoperatören.

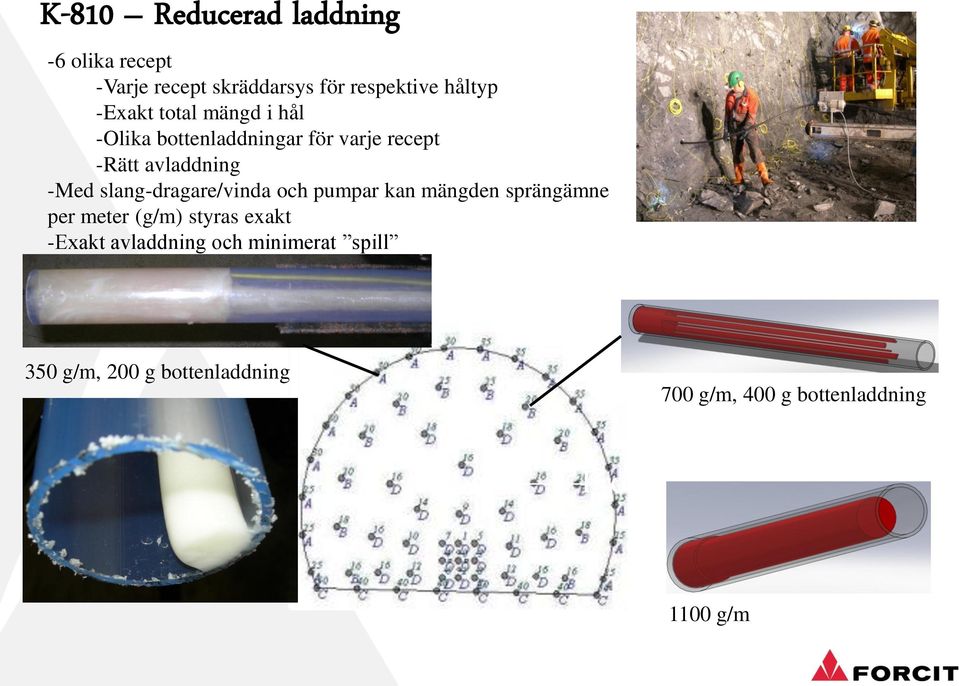

10 K-810 Reducerad laddning -6 olika recept -Varje recept skräddarsys för respektive håltyp -Exakt total mängd i hål -Olika bottenladdningar för varje recept -Rätt avladdning -Med slang-dragare/vinda och pumpar kan mängden sprängämne per meter (g/m) styras exakt -Exakt avladdning och minimerat spill Matrix tank 350 g/m, 200 g bottenladdning 700 g/m, 400 g bottenladdning Process unit 1100 g/m

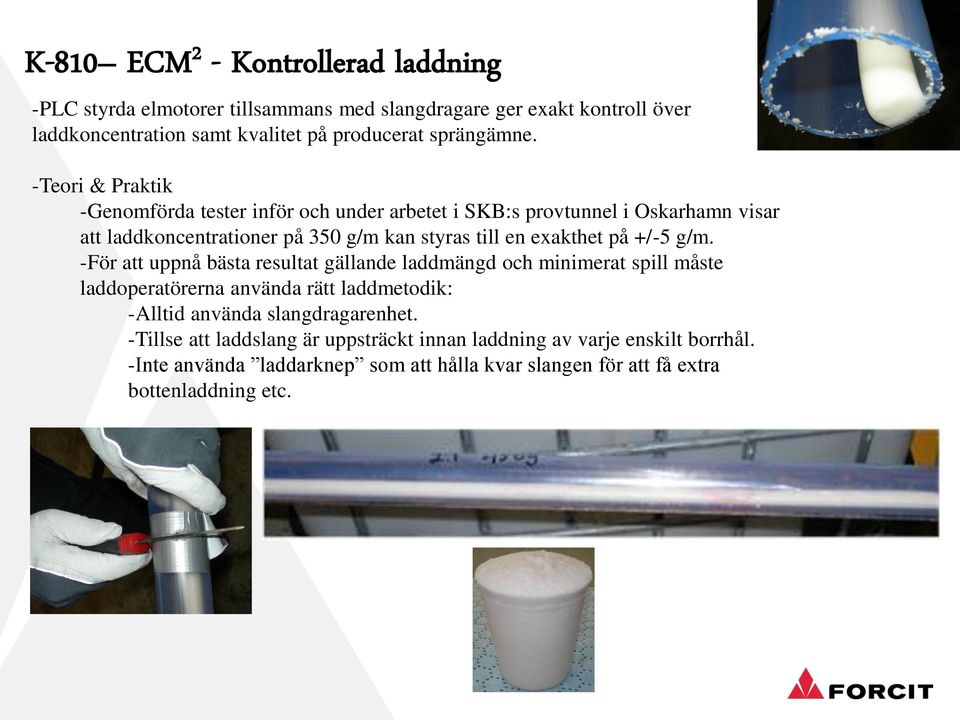

11 K-810 ECM 2 - Kontrollerad laddning -PLC styrda elmotorer tillsammans med slangdragare ger exakt kontroll över laddkoncentration samt kvalitet på producerat sprängämne. -Teori & Praktik -Genomförda tester inför och under arbetet i SKB:s provtunnel i Oskarhamn visar att laddkoncentrationer på 350 g/m kan styras till en exakthet på +/-5 g/m. -För att uppnå bästa resultat gällande laddmängd och minimerat spill måste laddoperatörerna använda rätt laddmetodik: -Alltid använda slangdragarenhet. -Tillse att laddslang är uppsträckt innan laddning av varje enskilt borrhål. -Inte använda laddarknep som att hålla kvar slangen för att få extra bottenladdning etc. Matrix tank Process unit

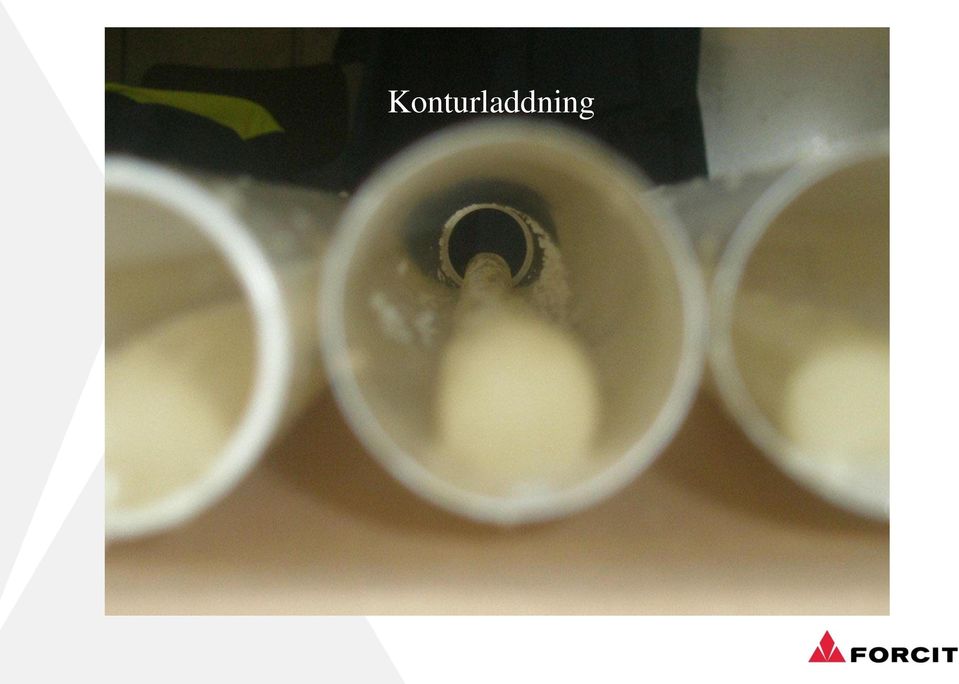

12 Konturladdning

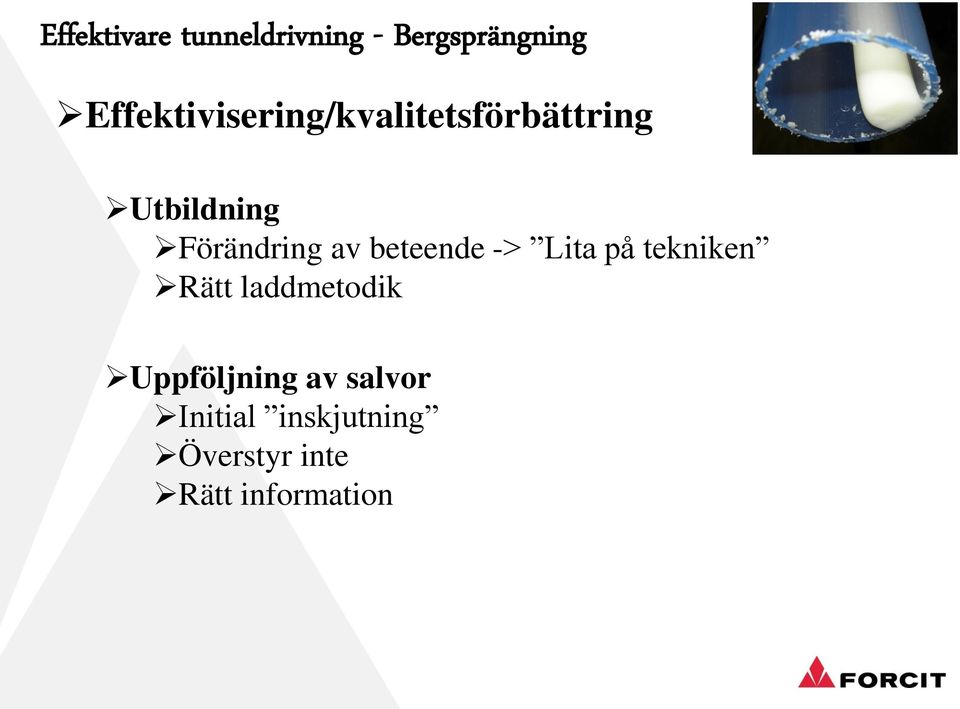

13 Effektivisering/kvalitetsförbättring Utbildning Förändring av beteende -> Lita på tekniken Rätt laddmetodik Uppföljning av salvor Initial inskjutning Överstyr inte Rätt information

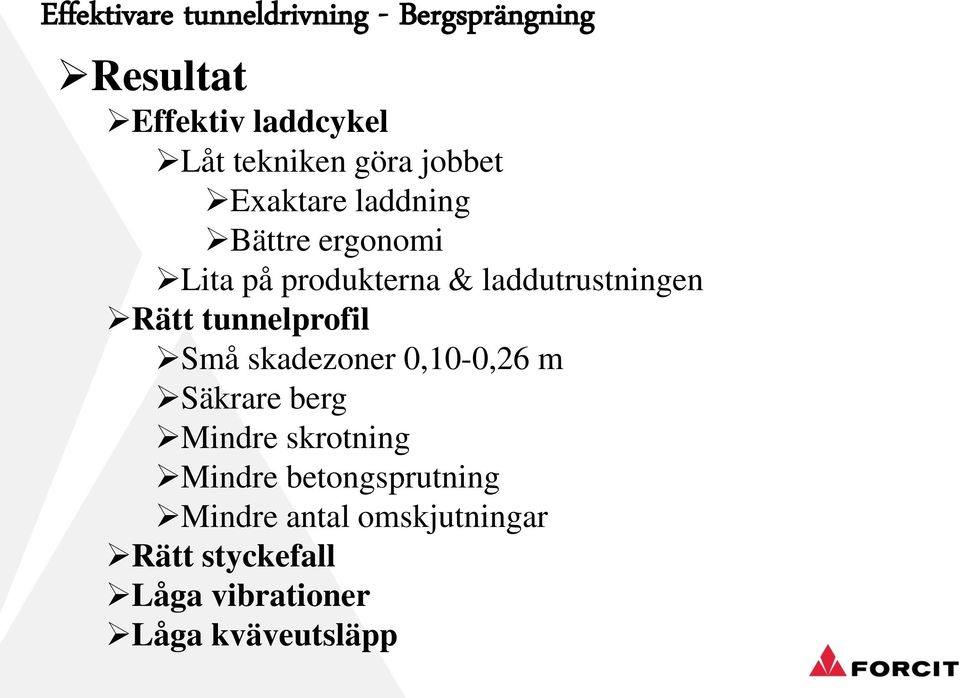

14 Resultat Effektiv laddcykel Låt tekniken göra jobbet Exaktare laddning Bättre ergonomi Lita på produkterna & laddutrustningen Rätt tunnelprofil Små skadezoner 0,10-0,26 m Säkrare berg Mindre skrotning Mindre betongsprutning Mindre antal omskjutningar Rätt styckefall Låga vibrationer Låga kväveutsläpp

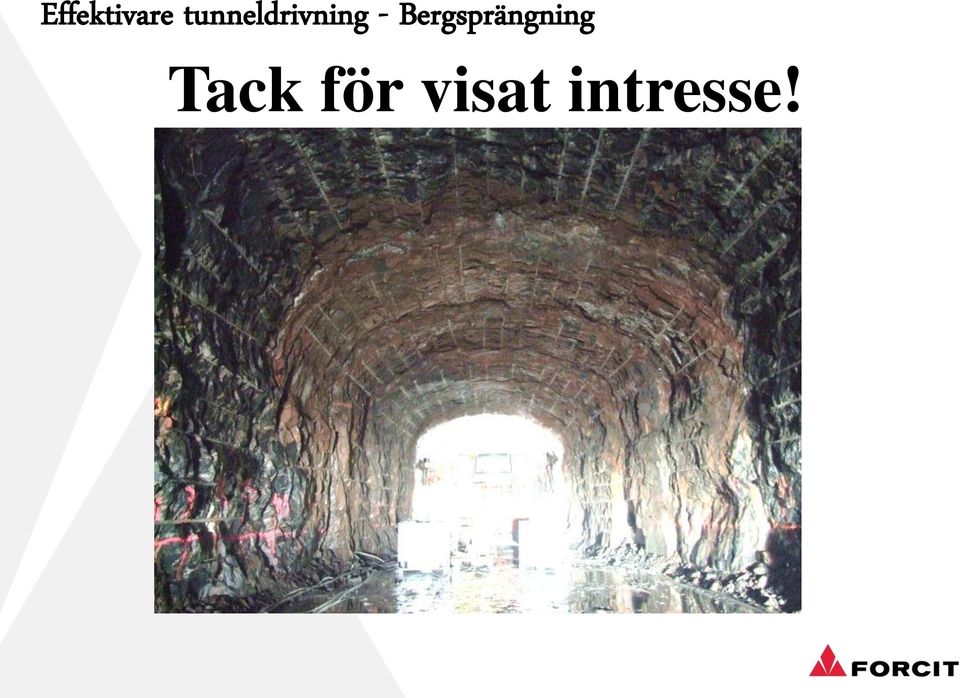

15 Tack för visat intresse!
