1 Copyright AB Regin, Sverige, 2013 Corrigo användarmanual Ventilationsapplikation

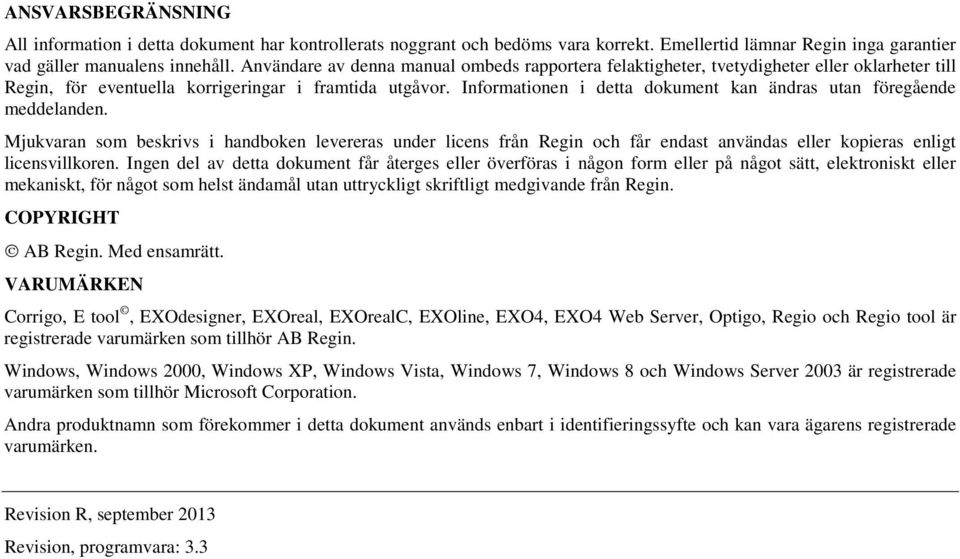

2 ANSVARSBEGRÄNSNING All information i detta dokument har kontrollerats noggrant och bedöms vara korrekt. Emellertid lämnar Regin inga garantier vad gäller manualens innehåll. Användare av denna manual ombeds rapportera felaktigheter, tvetydigheter eller oklarheter till Regin, för eventuella korrigeringar i framtida utgåvor. Informationen i detta dokument kan ändras utan föregående meddelanden. Mjukvaran som beskrivs i handboken levereras under licens från Regin och får endast användas eller kopieras enligt licensvillkoren. Ingen del av detta dokument får återges eller överföras i någon form eller på något sätt, elektroniskt eller mekaniskt, för något som helst ändamål utan uttryckligt skriftligt medgivande från Regin. COPYRIGHT AB Regin. Med ensamrätt. VARUMÄRKEN Corrigo, E tool, EXOdesigner, EXOreal, EXOrealC, EXOline, EXO4, EXO4 Web Server, Optigo, Regio och Regio tool är registrerade varumärken som tillhör AB Regin. Windows, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 och Windows Server 2003 är registrerade varumärken som tillhör Microsoft Corporation. Andra produktnamn som förekommer i detta dokument används enbart i identifieringssyfte och kan vara ägarens registrerade varumärken. Revision R, september 2013 Revision, programvara: 3.3

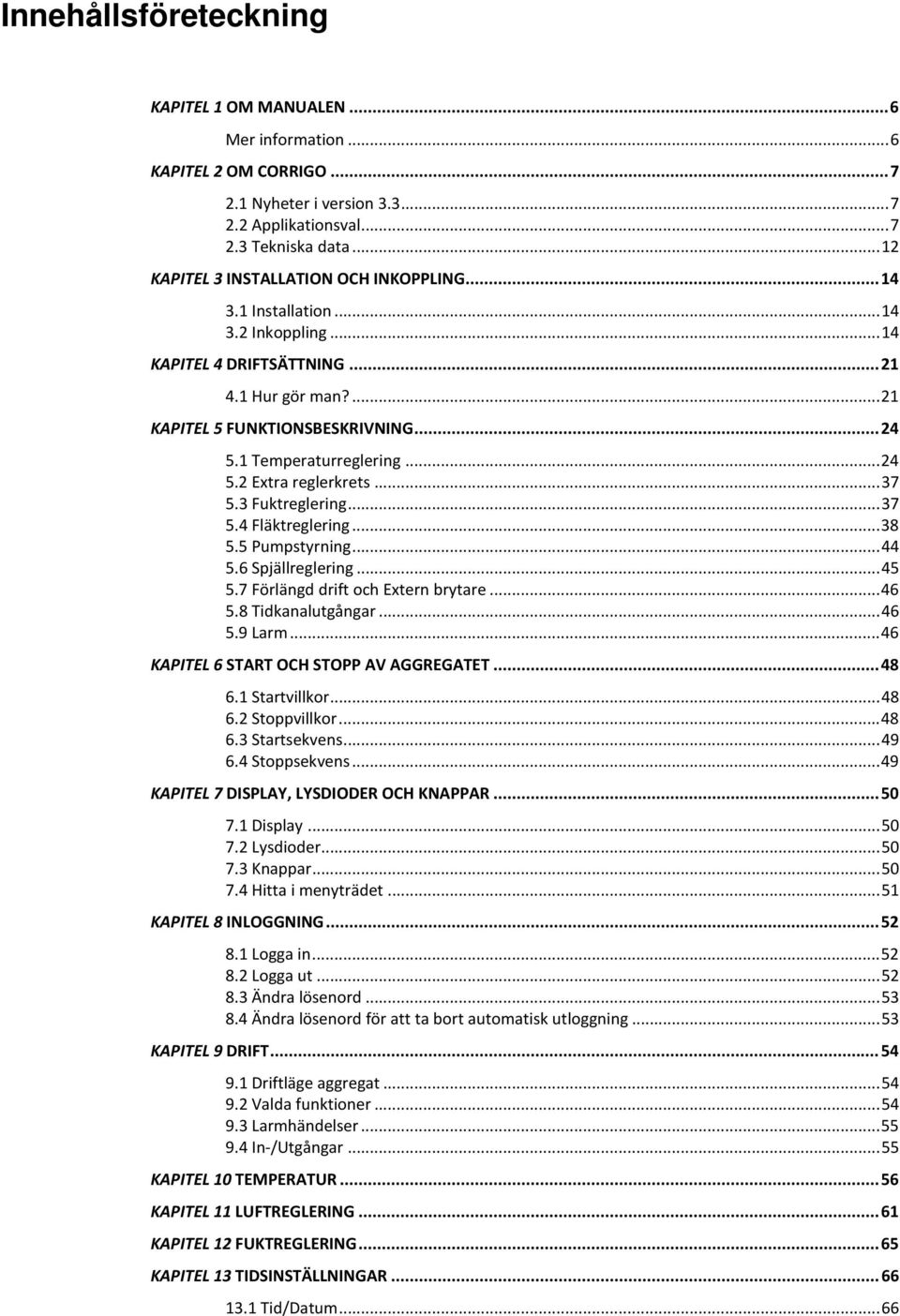

3 Innehållsföreteckning KAPITEL 1 OM MANUALEN... 6 Mer information... 6 KAPITEL 2 OM CORRIGO Nyheter i version Applikationsval Tekniska data KAPITEL 3 INSTALLATION OCH INKOPPLING Installation Inkoppling KAPITEL 4 DRIFTSÄTTNING Hur gör man? KAPITEL 5 FUNKTIONSBESKRIVNING Temperaturreglering Extra reglerkrets Fuktreglering Fläktreglering Pumpstyrning Spjällreglering Förlängd drift och Extern brytare Tidkanalutgångar Larm KAPITEL 6 START OCH STOPP AV AGGREGATET Startvillkor Stoppvillkor Startsekvens Stoppsekvens KAPITEL 7 DISPLAY, LYSDIODER OCH KNAPPAR Display Lysdioder Knappar Hitta i menyträdet KAPITEL 8 INLOGGNING Logga in Logga ut Ändra lösenord Ändra lösenord för att ta bort automatisk utloggning KAPITEL 9 DRIFT Driftläge aggregat Valda funktioner Larmhändelser In-/Utgångar KAPITEL 10 TEMPERATUR KAPITEL 11 LUFTREGLERING KAPITEL 12 FUKTREGLERING KAPITEL 13 TIDSINSTÄLLNINGAR Tid/Datum... 66

4 13.2 Tid Normal hastighet Tid Reducerad hastighet Förlängd drift Extra Tidkanaler Helgdagar KAPITEL 14 HAND / AUTO KAPITEL 15 INSTÄLLNINGAR Reglering temp Reglering tryck Reglering flöde Fuktreglering Reglering Extra krets Larminställningar Spara och återställ inställningar KAPITEL 16 EXPANSIONSMODELL Portar Inkoppling KAPITEL 17 KONFIGURERING Ingångar och utgångar Givarinställning Reglerfunktion Fläktstyrning Extra reglerkrets Värmebatteri Värmeåtervinning Kylbatteri Pumpstyrning Frikyla Intermittent drift (Stöddrift) CO 2 Behovsstyrd ventilation Brandfunktion Fuktreglering Avfrostning av VVX Kylåtervinning Minbegränsning spjäll Externt börvärde Driftindikering / Motorskydd Ställdonstyp Gångtider, 3-lägesställdon Stegkopplare Återluft Förbehandling Larminställning Kommunikation Övriga parametrar System KAPITEL 18 ANDRA FUNKTIONER Larmhantering Menyruta för valfri information Revisionsnummer Språk Indikeringsdioder Batteribyte Uppstartswizard Energiberäkning SFP (Specific Fan Power) INDEX

5 APPENDIX FREKVENSOMFORMARE

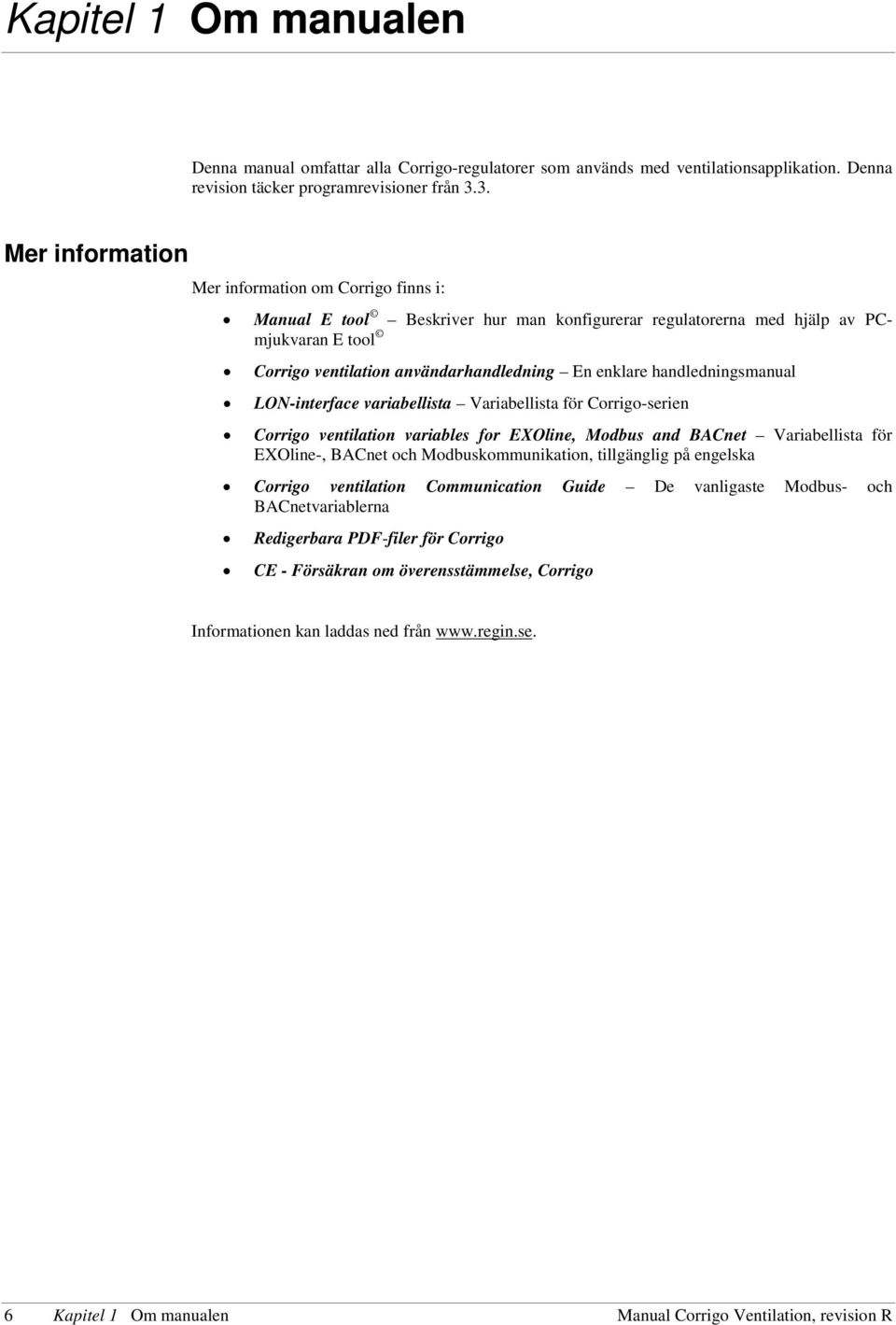

6 Kapitel 1 Om manualen Denna manual omfattar alla Corrigo-regulatorer som används med ventilationsapplikation. Denna revision täcker programrevisioner från 3.3. Mer information Mer information om Corrigo finns i: Manual E tool Beskriver hur man konfigurerar regulatorerna med hjälp av PCmjukvaran E tool Corrigo ventilation användarhandledning En enklare handledningsmanual LON-interface variabellista Variabellista för Corrigo-serien Corrigo ventilation variables for EXOline, Modbus and BACnet Variabellista för EXOline-, BACnet och Modbuskommunikation, tillgänglig på engelska Corrigo ventilation Communication Guide De vanligaste Modbus- och BACnetvariablerna Redigerbara PDF-filer för Corrigo CE - Försäkran om överensstämmelse, Corrigo Informationen kan laddas ned från 6 Kapitel 1 Om manualen Manual Corrigo Ventilation, revision R

7 Kapitel 2 Om Corrigo Corrigo-serien består av tre modellstorlekar: 8, 15 eller 28 in-/utgångar. I varje modell av tredje generationens Corrigo finns alla applikationer inladdade på ett separat minne. Modellerna har artikelnummer E...-3 (där 3 står för tredje generationen). En nyhet från version 3.3 är modeller med tre portar. 3-portars Corrigo har artikelnummer E (där den första trean står för 3 portar). För mer detaljerad information, se kapitel 16. Regulatorerna finns med eller utan display och knappsats. För alla tredje generationens enheter, både med och utan display, finns den kabelanslutna handterminalen E3-DSP med display och knappsats att tillgå. All konfigurering och normal inställning kan göras med hjälp av displayen och knappsatsen eller med hjälp av konfigureringsverktyget E tool, installerat på en PC som är ansluten med kommunikationskabeln E-CABLE. 2.1 Nyheter i version 3.3 Operativsystemet har förbättrats ytterligare och kallas nu EXOrealC. Stöd för tre kommunikationsportar. BACnet/IP har införts som kommunikationsprotokoll. Nytt filterlarm: Separata filterlarm. Analogt filterlarm, trycklarm för filter. Temperaturlarm för extra givare 1-5. Stöd för 0 10V utegivare och rumsgivare. Modulerande återluftsspjäll, Y4-Extra sekvens. Kommunikation med Danfoss frekvensomformare FC 101. Fler Modbussignaler. 2.2 Applikationsval Vid leverans är huvudminnet i Corrigo tomt. På en separat minnesarea finns alla de applikationsprogram som kan köras i Corrigo. Vid första uppstart kommer Corrigo att starta ett speciellt program för att ladda ner lämplig applikation och lämpliga språk till huvudminnet. Vid vissa kundanpassade specialmodeller kan det hända att en applikation redan är förvald vid leverans. Är så fallet kommer den förvalda applikationen att starta direkt. E283W-3 PLA: 254 ELA: 30 Baud#1: 9600 Rev: Den första rutan talar om vilken modell enheten är, vilken kommunikationsadress den har, kommunikationshastighet och vilken revision av programmet som ligger i apparaten. Manual Corrigo Ventilation, revision R Kapitel 2 Om Corrigo 7

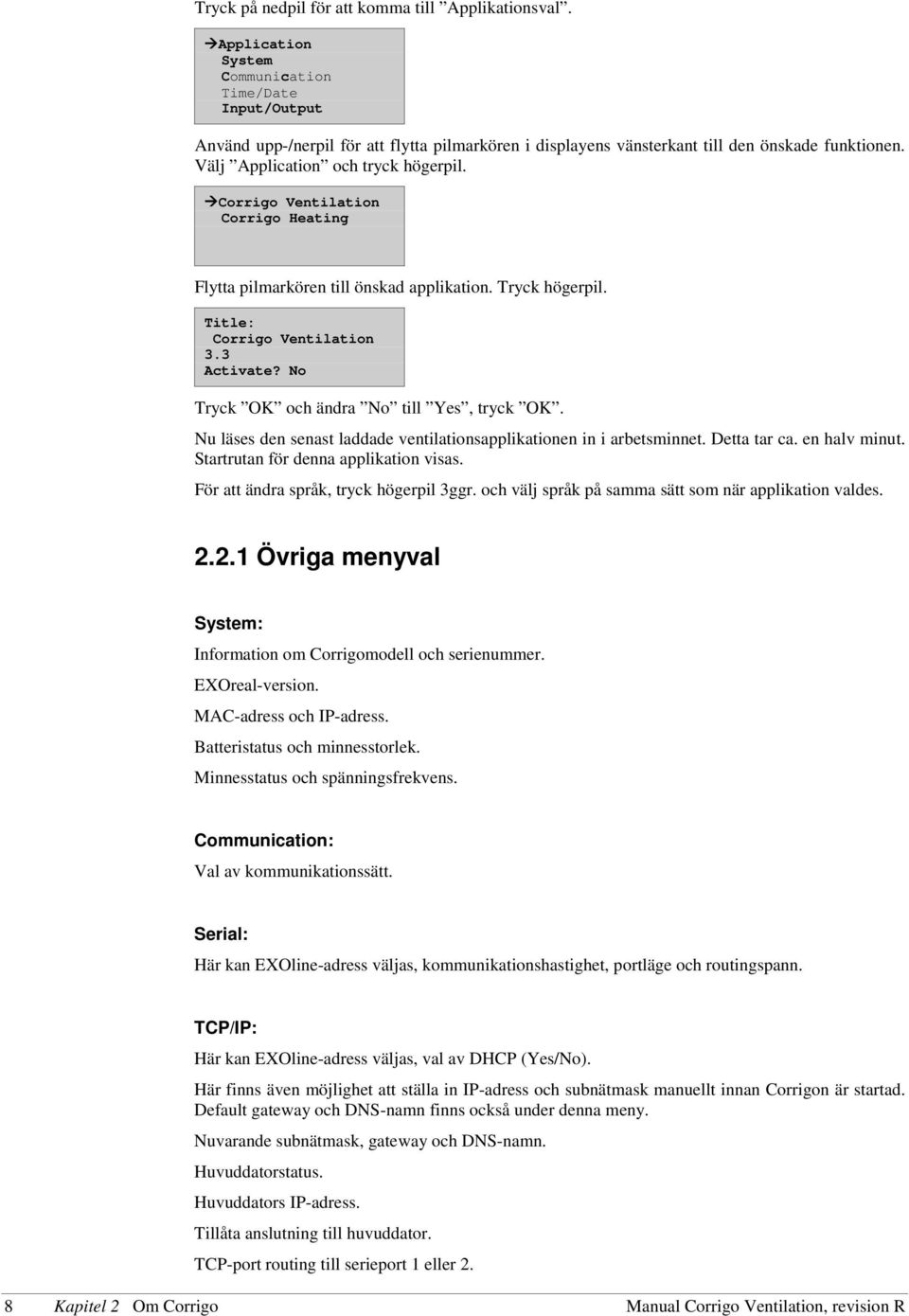

8 Tryck på nedpil för att komma till Applikationsval. Application System Communication Time/Date Input/Output Använd upp-/nerpil för att flytta pilmarkören i displayens vänsterkant till den önskade funktionen. Välj Application och tryck högerpil. Corrigo Ventilation Corrigo Heating Flytta pilmarkören till önskad applikation. Tryck högerpil. Title: Corrigo Ventilation 3.3 Activate? No Tryck OK och ändra No till Yes, tryck OK. Nu läses den senast laddade ventilationsapplikationen in i arbetsminnet. Detta tar ca. en halv minut. Startrutan för denna applikation visas. För att ändra språk, tryck högerpil 3ggr. och välj språk på samma sätt som när applikation valdes Övriga menyval System: Information om Corrigomodell och serienummer. EXOreal-version. MAC-adress och IP-adress. Batteristatus och minnesstorlek. Minnesstatus och spänningsfrekvens. Communication: Val av kommunikationssätt. Serial: Här kan EXOline-adress väljas, kommunikationshastighet, portläge och routingspann. TCP/IP: Här kan EXOline-adress väljas, val av DHCP (Yes/No). Här finns även möjlighet att ställa in IP-adress och subnätmask manuellt innan Corrigon är startad. Default gateway och DNS-namn finns också under denna meny. Nuvarande subnätmask, gateway och DNS-namn. Huvuddatorstatus. Huvuddators IP-adress. Tillåta anslutning till huvuddator. TCP-port routing till serieport 1 eller 2. 8 Kapitel 2 Om Corrigo Manual Corrigo Ventilation, revision R

9 Time/Date: Inställning av tid och datum. Input/Output: Möjlighet att läsa och skriva till in- och utgångar Ventilationsapplikation Temperaturregleringen bygger på en tilluftsregulator med PI-reglering med ett antal förprogrammerade reglertyper. Till denna regulator kan sedan knytas ett antal olika reglerfunktioner samt analoga och digitala in- och utfunktioner. Vissa funktioner är nödvändiga att inkludera medan andra mer är att betrakta som funktionstillval. Det står användaren fritt att välja vilka funktioner som ska användas, den enda begränsningen är antalet fysiska in- och utgångar hos de olika modellerna. Det maximala antalet I/O är 3*28 (en 2/3-portars Corrigo med två expansionsmoduler). Corrigo är gjord för montering på DIN-skena. Reglerprogrammet innehåller bland annat följande funktioner: Olika temperaturregleringsfunktioner: Tilluftsreglering, med eller utan utetemperaturkompensering. Rumsreglering (kaskadreglering). Frånluftsreglering (kaskadreglering). Säsongsberoende växling mellan tilluftsreglering och rums-/frånluftsreglering. Utekompenserad rums-/frånluftsreglering. Extra, separat temperaturreglerkrets för t.ex. eftervärmare. Extra reglersekvenser Y4 och Y5 (utöver Y1, Y2 och Y3), som fritt kan passas in i regulatorutstyrningen. Med reglering av: Värmeväxlare (vätskekopplad, platt eller roterande) eller blandningsspjäll. Värmebatteri: Vatten med eller utan frysskyddsfunktion eller elektrisk med överhettningsskydd. Kyla: Vattenburen eller DX i upp till 3 steg. Cirkulationspumpar för värme, värmeväxlare och kyla. Fläktstyrning En- eller tvåhastighets tilluftsfläktar och frånluftsfläktar. Frekvensreglerade till- och frånluftsfläktar med tryck eller flödesstyrning, manuell styrning eller extern styrning från VAV-system. Tryckstyrd tilluftsfläkt med slavkopplad frånluftsfläkt (utstyrningsberoende eller flödesberoende), eller den omvända funktionen, tryckstyrd frånluftsfläkt med slavkopplad tilluftsfläkt (utstyrningsberoende eller flödesberoende). Fuktreglering Antingen kan befuktning eller avfuktning, eller både befuktning och avfuktning, användas. Manual Corrigo Ventilation, revision R Kapitel 2 Om Corrigo 9

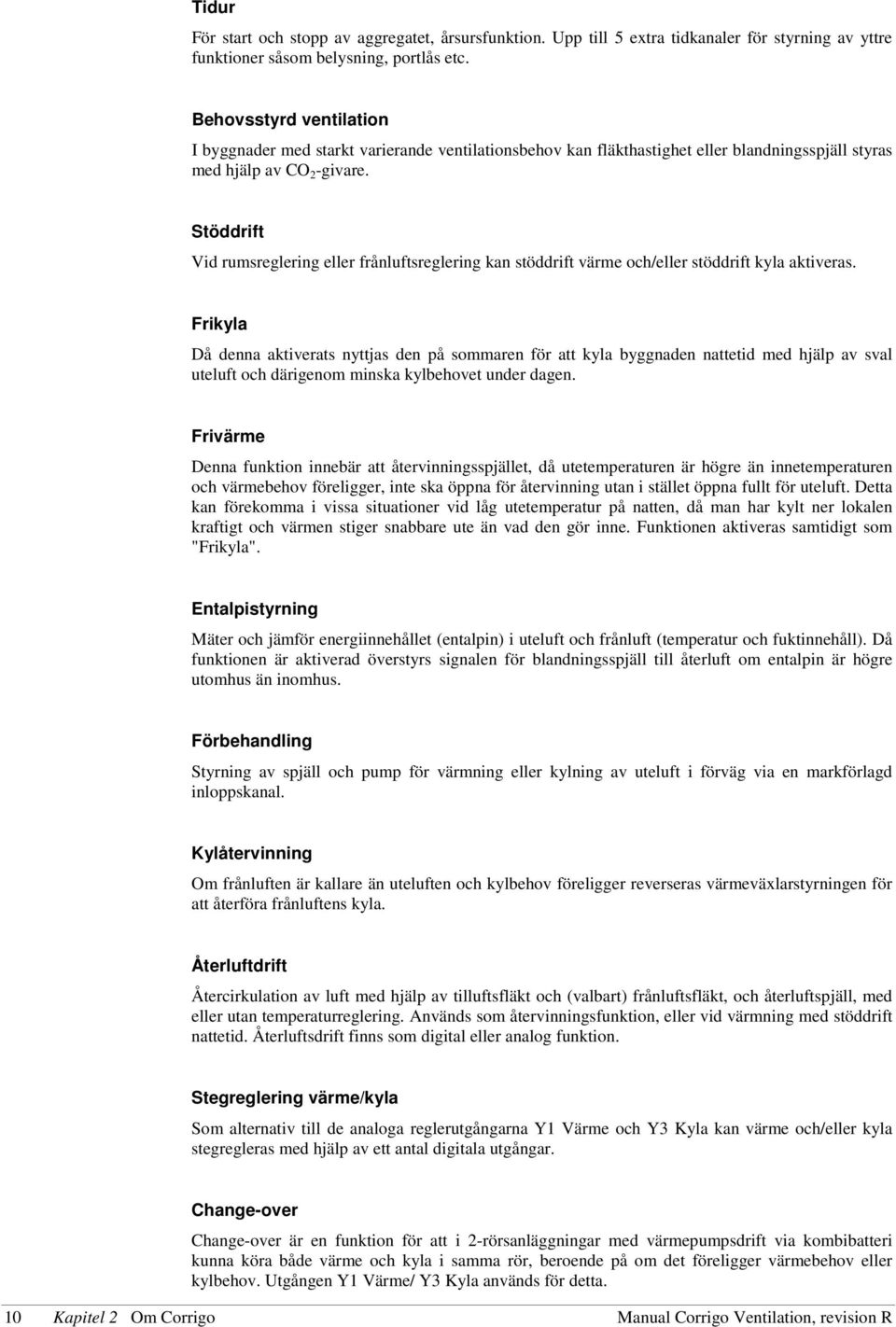

10 Tidur För start och stopp av aggregatet, årsursfunktion. Upp till 5 extra tidkanaler för styrning av yttre funktioner såsom belysning, portlås etc. Behovsstyrd ventilation I byggnader med starkt varierande ventilationsbehov kan fläkthastighet eller blandningsspjäll styras med hjälp av CO 2 -givare. Stöddrift Vid rumsreglering eller frånluftsreglering kan stöddrift värme och/eller stöddrift kyla aktiveras. Frikyla Då denna aktiverats nyttjas den på sommaren för att kyla byggnaden nattetid med hjälp av sval uteluft och därigenom minska kylbehovet under dagen. Frivärme Denna funktion innebär att återvinningsspjället, då utetemperaturen är högre än innetemperaturen och värmebehov föreligger, inte ska öppna för återvinning utan i stället öppna fullt för uteluft. Detta kan förekomma i vissa situationer vid låg utetemperatur på natten, då man har kylt ner lokalen kraftigt och värmen stiger snabbare ute än vad den gör inne. Funktionen aktiveras samtidigt som "Frikyla". Entalpistyrning Mäter och jämför energiinnehållet (entalpin) i uteluft och frånluft (temperatur och fuktinnehåll). Då funktionen är aktiverad överstyrs signalen för blandningsspjäll till återluft om entalpin är högre utomhus än inomhus. Förbehandling Styrning av spjäll och pump för värmning eller kylning av uteluft i förväg via en markförlagd inloppskanal. Kylåtervinning Om frånluften är kallare än uteluften och kylbehov föreligger reverseras värmeväxlarstyrningen för att återföra frånluftens kyla. Återluftdrift Återcirkulation av luft med hjälp av tilluftsfläkt och (valbart) frånluftsfläkt, och återluftspjäll, med eller utan temperaturreglering. Används som återvinningsfunktion, eller vid värmning med stöddrift nattetid. Återluftsdrift finns som digital eller analog funktion. Stegreglering värme/kyla Som alternativ till de analoga reglerutgångarna Y1 Värme och Y3 Kyla kan värme och/eller kyla stegregleras med hjälp av ett antal digitala utgångar. Change-over Change-over är en funktion för att i 2-rörsanläggningar med värmepumpsdrift via kombibatteri kunna köra både värme och kyla i samma rör, beroende på om det föreligger värmebehov eller kylbehov. Utgången Y1 Värme/ Y3 Kyla används för detta. 10 Kapitel 2 Om Corrigo Manual Corrigo Ventilation, revision R

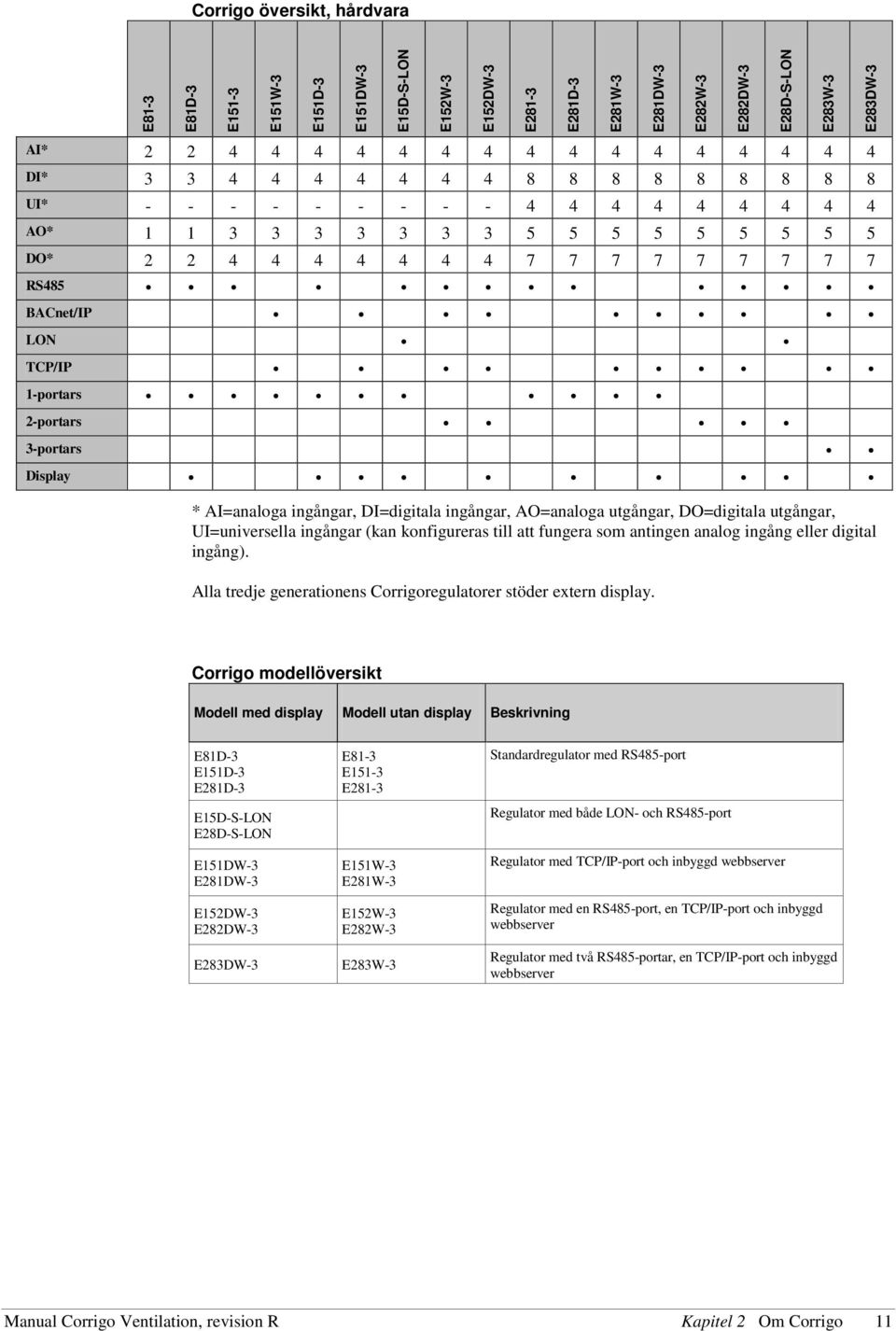

11 Corrigo översikt, hårdvara E81-3 E81D-3 E151-3 E151W-3 E151D-3 E151DW-3 E15D-S-LON E152W-3 E152DW-3 E281-3 E281D-3 E281W-3 E281DW-3 E282W-3 E282DW-3 E28D-S-LON E283W-3 E283DW-3 AI* DI* UI* AO* DO* RS485 BACnet/IP LON TCP/IP 1-portars 2-portars 3-portars Display * AI=analoga ingångar, DI=digitala ingångar, AO=analoga utgångar, DO=digitala utgångar, UI=universella ingångar (kan konfigureras till att fungera som antingen analog ingång eller digital ingång). Alla tredje generationens Corrigoregulatorer stöder extern display. Corrigo modellöversikt Modell med display Modell utan display Beskrivning E81D-3 E151D-3 E281D-3 E15D-S-LON E28D-S-LON E151DW-3 E281DW-3 E152DW-3 E282DW-3 E283DW-3 E81-3 E151-3 E281-3 E151W-3 E281W-3 E152W-3 E282W-3 E283W-3 Standardregulator med RS485-port Regulator med både LON- och RS485-port Regulator med TCP/IP-port och inbyggd webbserver Regulator med en RS485-port, en TCP/IP-port och inbyggd webbserver Regulator med två RS485-portar, en TCP/IP-port och inbyggd webbserver Manual Corrigo Ventilation, revision R Kapitel 2 Om Corrigo 11

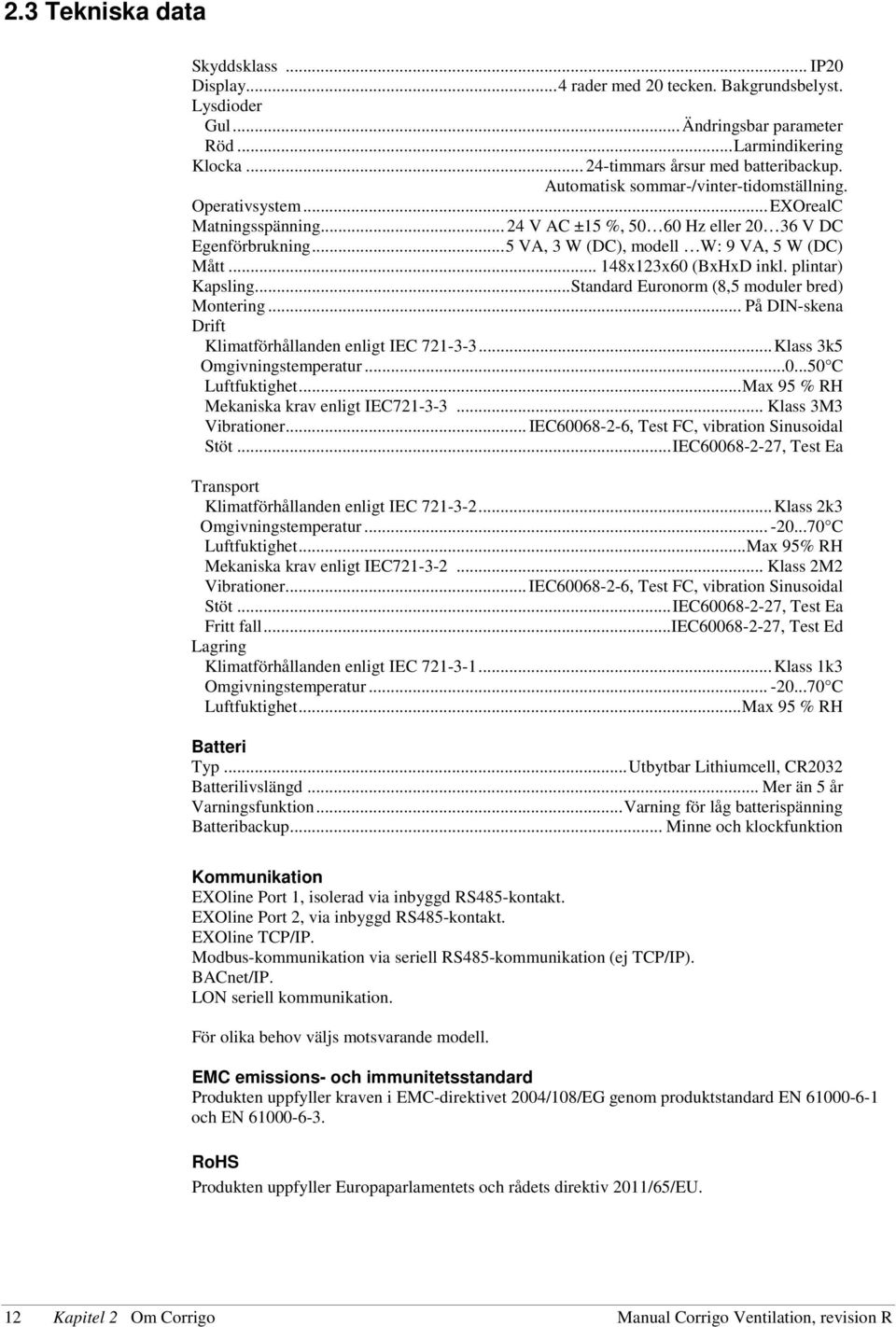

12 2.3 Tekniska data Skyddsklass... IP20 Display... 4 rader med 20 tecken. Bakgrundsbelyst. Lysdioder Gul... Ändringsbar parameter Röd... Larmindikering Klocka timmars årsur med batteribackup. Automatisk sommar-/vinter-tidomställning. Operativsystem... EXOrealC Matningsspänning V AC ±15 %, Hz eller V DC Egenförbrukning... 5 VA, 3 W (DC), modell W: 9 VA, 5 W (DC) Mått x123x60 (BxHxD inkl. plintar) Kapsling... Standard Euronorm (8,5 moduler bred) Montering... På DIN-skena Drift Klimatförhållanden enligt IEC Klass 3k5 Omgivningstemperatur C Luftfuktighet... Max 95 % RH Mekaniska krav enligt IEC Klass 3M3 Vibrationer... IEC , Test FC, vibration Sinusoidal Stöt... IEC , Test Ea Transport Klimatförhållanden enligt IEC Klass 2k3 Omgivningstemperatur C Luftfuktighet... Max 95% RH Mekaniska krav enligt IEC Klass 2M2 Vibrationer... IEC , Test FC, vibration Sinusoidal Stöt... IEC , Test Ea Fritt fall...iec , Test Ed Lagring Klimatförhållanden enligt IEC Klass 1k3 Omgivningstemperatur C Luftfuktighet... Max 95 % RH Batteri Typ... Utbytbar Lithiumcell, CR2032 Batterilivslängd... Mer än 5 år Varningsfunktion... Varning för låg batterispänning Batteribackup... Minne och klockfunktion Kommunikation EXOline Port 1, isolerad via inbyggd RS485-kontakt. EXOline Port 2, via inbyggd RS485-kontakt. EXOline TCP/IP. Modbus-kommunikation via seriell RS485-kommunikation (ej TCP/IP). BACnet/IP. LON seriell kommunikation. För olika behov väljs motsvarande modell. EMC emissions- och immunitetsstandard Produkten uppfyller kraven i EMC-direktivet 2004/108/EG genom produktstandard EN och EN RoHS Produkten uppfyller Europaparlamentets och rådets direktiv 2011/65/EU. 12 Kapitel 2 Om Corrigo Manual Corrigo Ventilation, revision R

13 Ingångar Analoga ingångar AI... Ställbara 0 10 V DC eller PT1000, 12 bit A/D Digitala ingångar DI... Potentialfri slutning Universella ingångar UI... Kan konfigureras som antingen analog eller digital ingång med specifikationer som ovan Utgångar Analoga utgångar AO... Konfigurerbara 0 10 V DC; 2 10 V DC; 10 0 V DC eller 10 2 V DC 8 bit D/A kortslutningsskyddade Digitala utgångar DO... MOSFET-utgångar, 24 V AC/DC, 2 A kontinuerligt. Max 8 A sammanlagt. Optioner LON... FT3150, ger en andra kommunikationsport W (TCP/IP-port)... EXOline-kommunikation 2-portars Corrigo... En seriell port och en TCP/IP-port 3-portars Corrigo...Två seriella portar och en TCP/IP-port Extern handterminal, E3-DSP... Används för Corrigoenheter utan display Extern rumsenhet...ed-ru / ED-RUD / ED-TCV Plintarnas placering på Corrigo Manual Corrigo Ventilation, revision R Kapitel 2 Om Corrigo 13

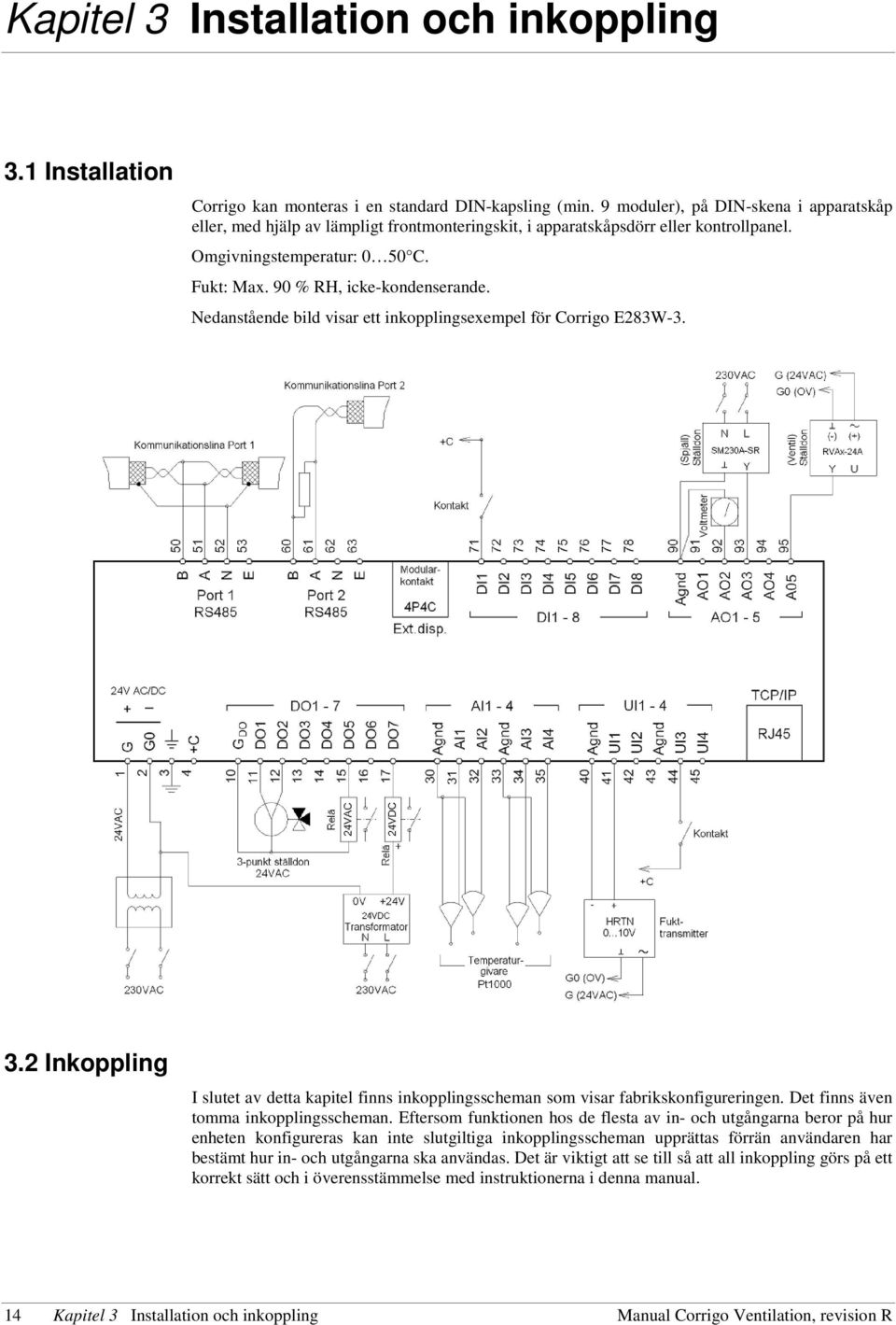

14 Kapitel 3 Installation och inkoppling 3.1 Installation Corrigo kan monteras i en standard DIN-kapsling (min. 9 moduler), på DIN-skena i apparatskåp eller, med hjälp av lämpligt frontmonteringskit, i apparatskåpsdörr eller kontrollpanel. Omgivningstemperatur: 0 50 C. Fukt: Max. 90 % RH, icke-kondenserande. Nedanstående bild visar ett inkopplingsexempel för Corrigo E283W Inkoppling I slutet av detta kapitel finns inkopplingsscheman som visar fabrikskonfigureringen. Det finns även tomma inkopplingsscheman. Eftersom funktionen hos de flesta av in- och utgångarna beror på hur enheten konfigureras kan inte slutgiltiga inkopplingsscheman upprättas förrän användaren har bestämt hur in- och utgångarna ska användas. Det är viktigt att se till så att all inkoppling görs på ett korrekt sätt och i överensstämmelse med instruktionerna i denna manual. 14 Kapitel 3 Installation och inkoppling Manual Corrigo Ventilation, revision R

15 3.2.1 Matningsspänning 24 V AC ±15 %, Hz eller V DC Om Corrigo och de ställdon som kopplas till den delar transformator, är det nödvändigt att samma transformatorpol används som referenspol till all utrustning. Annars finns det risk att utrustningen kan skadas eller inte fungera som avsett Ingångar och utgångar Listan över in- och utgångsfunktioner i avsnitt är ett användbart hjälpmedel för att fastställa vilka in- och utgångar som kommer att behövas. Analoga ingångar Analoga ingångar måste referera mot en Agnd-plint. Analoga ingångar kan, beroende på konfigureringen, användas antingen temperaturgivare eller för analoga 0 10 V DC signaler från t.ex. tryckgivare. för PT1000 Digitala ingångar Digitala ingångar måste referera mot +C på plint 4. Digitala ingångar får bara kopplas till potentialfria kontakter. Yttre spänning pålagd på digital ingång kan skada regulatorn. Insignalen kan sättas till att vara antingen normalt öppen, NO, eller normalt sluten, NC. Universella ingångar En universell ingång kan konfigureras till att fungera som antingen en analog ingång eller som en digital ingång. En universell ingång konfigurerad som analog ingång kan, beroende på konfigureringen, användas antingen för PT1000 temperaturgivare eller för analoga 0 10 V DC signaler från t.ex. tryckgivare. En universell ingång konfigurerad som analog ingång måste referera mot en Agnd-plint. En universell ingång konfigurerad som digital ingång måste, precis som andra digitala ingångar, referera mot +C på plint 4. Den får endast kopplas mot potentialfria kontakter. Analoga utgångar Analoga utgångar måste referera mot en Agnd-plint. Alla analoga utgångar kan individuellt sättas till en av följande utsignaler: 0 10 V DC 2 10 V DC 10 0 V DC 10 2 V DC Om Corrigo och de ställdon som kopplas till den delar samma transformator är det nödvändigt att samma transformatorpol används som referenspol till all utrustning. Utrustningen riskeras annars att skadas eller inte fungera som avsett. Digitala utgångar Digitala utgångar ska normalt referera mot G DO på plint 10. G DO är internt förbunden med G på plint 1 och levererar 24 V AC eller DC beroende på valet av matningsspänning. Alla digitala utgångar styrs av MOSFET-transistorer. Utgångarna är internt förbundna med G 0 och kan belastas med max. 2 A per utgång. Den sammanlagda strömmen för alla DO får dock inte överstiga 8 A. Ett antal olika inkopplingsalternativ är möjliga beroende på typ av matningsspänning till Corrigon och typ av reläer. Manual Corrigo Ventilation, revision R Kapitel 3 Installation och inkoppling 15

16 24 V AC-matning och 24 V AC-reläer L VAC V AC N G G V DC-matning och 24 V DC-reläer + 24 V DC - G G V AC-matning och 24 V DC-reläer 24 V DC + - L VAC V AC N G G Kapitel 3 Installation och inkoppling Manual Corrigo Ventilation, revision R

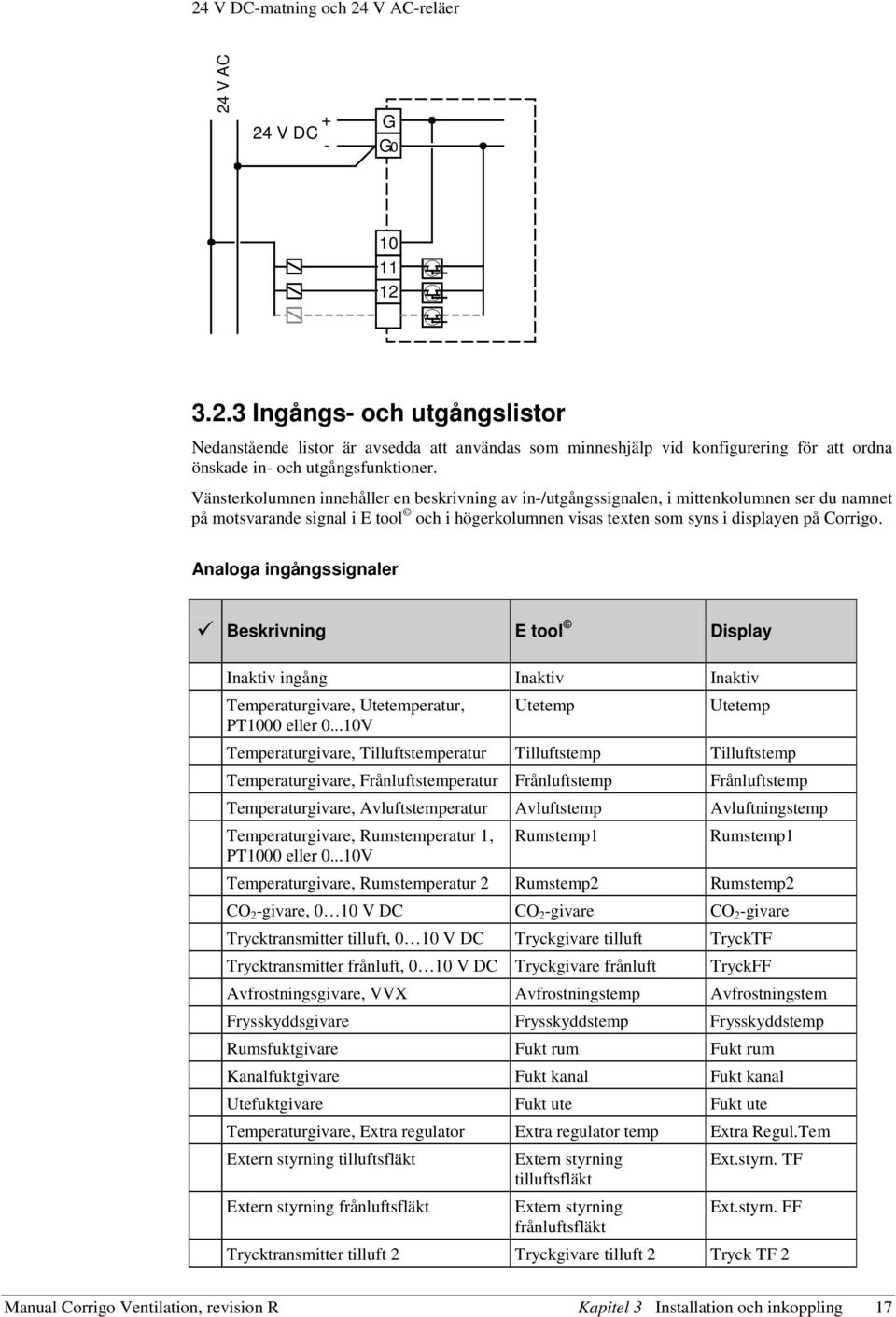

17 24 V DC-matning och 24 V AC-reläer 24 V 24 AC VAC L N + 24 V DC - G G Ingångs- och utgångslistor Nedanstående listor är avsedda att användas som minneshjälp vid konfigurering för att ordna önskade in- och utgångsfunktioner. Vänsterkolumnen innehåller en beskrivning av in-/utgångssignalen, i mittenkolumnen ser du namnet på motsvarande signal i E tool och i högerkolumnen visas texten som syns i displayen på Corrigo. Analoga ingångssignaler Beskrivning E tool Display Inaktiv ingång Inaktiv Inaktiv Temperaturgivare, Utetemperatur, Utetemp Utetemp PT1000 eller V Temperaturgivare, Tilluftstemperatur Tilluftstemp Tilluftstemp Temperaturgivare, Frånluftstemperatur Frånluftstemp Frånluftstemp Temperaturgivare, Avluftstemperatur Avluftstemp Avluftningstemp Temperaturgivare, Rumstemperatur 1, Rumstemp1 Rumstemp1 PT1000 eller V Temperaturgivare, Rumstemperatur 2 Rumstemp2 Rumstemp2 CO 2 -givare, 0 10 V DC CO 2 -givare CO 2 -givare Trycktransmitter tilluft, 0 10 V DC Tryckgivare tilluft TryckTF Trycktransmitter frånluft, 0 10 V DC Tryckgivare frånluft TryckFF Avfrostningsgivare, VVX Avfrostningstemp Avfrostningstem Frysskyddsgivare Frysskyddstemp Frysskyddstemp Rumsfuktgivare Fukt rum Fukt rum Kanalfuktgivare Fukt kanal Fukt kanal Utefuktgivare Fukt ute Fukt ute Temperaturgivare, Extra regulator Extra regulator temp Extra Regul.Tem Extern styrning tilluftsfläkt Extern styrning Ext.styrn. TF tilluftsfläkt Extern styrning frånluftsfläkt Extern styrning Ext.styrn. FF frånluftsfläkt Trycktransmitter tilluft 2 Tryckgivare tilluft 2 Tryck TF 2 Manual Corrigo Ventilation, revision R Kapitel 3 Installation och inkoppling 17

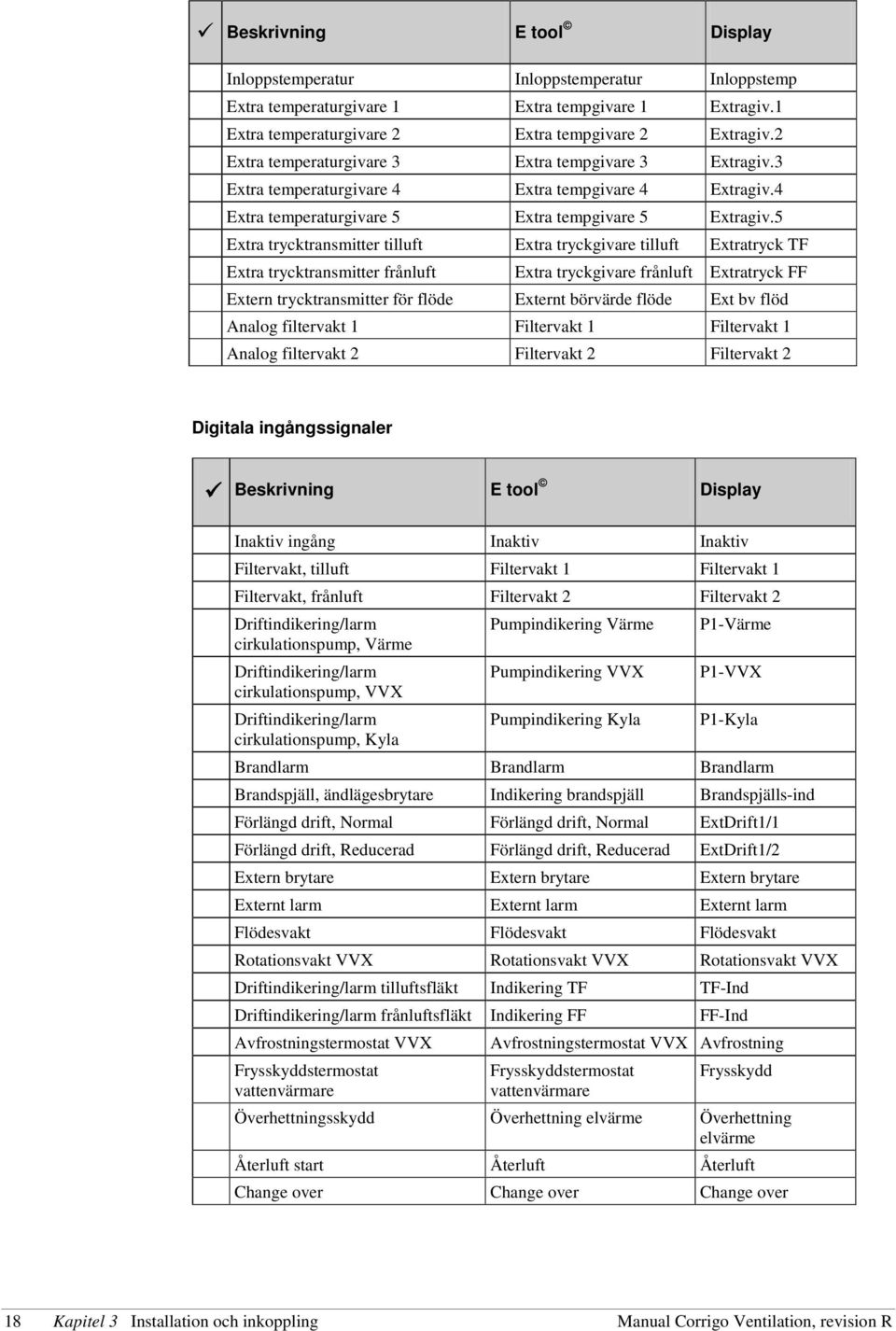

18 Beskrivning E tool Display Inloppstemperatur Inloppstemperatur Inloppstemp Extra temperaturgivare 1 Extra tempgivare 1 Extragiv.1 Extra temperaturgivare 2 Extra tempgivare 2 Extragiv.2 Extra temperaturgivare 3 Extra tempgivare 3 Extragiv.3 Extra temperaturgivare 4 Extra tempgivare 4 Extragiv.4 Extra temperaturgivare 5 Extra tempgivare 5 Extragiv.5 Extra trycktransmitter tilluft Extra tryckgivare tilluft Extratryck TF Extra trycktransmitter frånluft Extra tryckgivare frånluft Extratryck FF Extern trycktransmitter för flöde Externt börvärde flöde Ext bv flöd Analog filtervakt 1 Filtervakt 1 Filtervakt 1 Analog filtervakt 2 Filtervakt 2 Filtervakt 2 Digitala ingångssignaler Beskrivning E tool Display Inaktiv ingång Inaktiv Inaktiv Filtervakt, tilluft Filtervakt 1 Filtervakt 1 Filtervakt, frånluft Filtervakt 2 Filtervakt 2 Driftindikering/larm Pumpindikering Värme P1-Värme cirkulationspump, Värme Driftindikering/larm Pumpindikering VVX P1-VVX cirkulationspump, VVX Driftindikering/larm Pumpindikering Kyla P1-Kyla cirkulationspump, Kyla Brandlarm Brandlarm Brandlarm Brandspjäll, ändlägesbrytare Indikering brandspjäll Brandspjälls-ind Förlängd drift, Normal Förlängd drift, Normal ExtDrift1/1 Förlängd drift, Reducerad Förlängd drift, Reducerad ExtDrift1/2 Extern brytare Extern brytare Extern brytare Externt larm Externt larm Externt larm Flödesvakt Flödesvakt Flödesvakt Rotationsvakt VVX Rotationsvakt VVX Rotationsvakt VVX Driftindikering/larm tilluftsfläkt Indikering TF TF-Ind Driftindikering/larm frånluftsfläkt Indikering FF FF-Ind Avfrostningstermostat VVX Avfrostningstermostat VVX Avfrostning Frysskyddstermostat Frysskyddstermostat Frysskydd vattenvärmare vattenvärmare Överhettningsskydd Överhettning elvärme Överhettning elvärme Återluft start Återluft Återluft Change over Change over Change over 18 Kapitel 3 Installation och inkoppling Manual Corrigo Ventilation, revision R

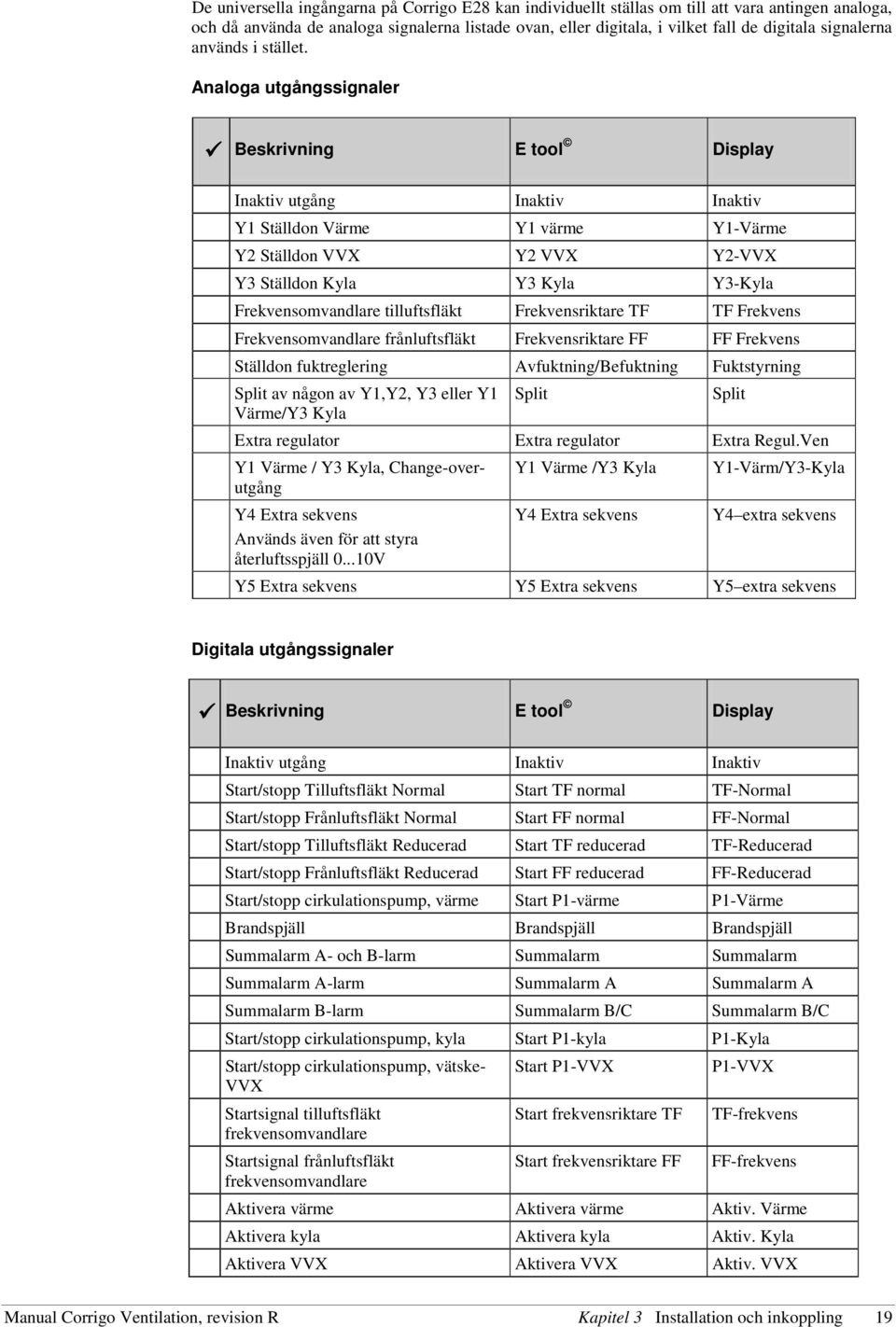

19 De universella ingångarna på Corrigo E28 kan individuellt ställas om till att vara antingen analoga, och då använda de analoga signalerna listade ovan, eller digitala, i vilket fall de digitala signalerna används i stället. Analoga utgångssignaler Beskrivning E tool Display Inaktiv utgång Inaktiv Inaktiv Y1 Ställdon Värme Y1 värme Y1-Värme Y2 Ställdon VVX Y2 VVX Y2-VVX Y3 Ställdon Kyla Y3 Kyla Y3-Kyla Frekvensomvandlare tilluftsfläkt Frekvensriktare TF TF Frekvens Frekvensomvandlare frånluftsfläkt Frekvensriktare FF FF Frekvens Ställdon fuktreglering Avfuktning/Befuktning Fuktstyrning Split av någon av Y1,Y2, Y3 eller Y1 Split Split Värme/Y3 Kyla Extra regulator Extra regulator Extra Regul.Ven Y1 Värme / Y3 Kyla, Change-overutgång Y1 Värme /Y3 Kyla Y1-Värm/Y3-Kyla Y4 Extra sekvens Y4 Extra sekvens Y4 extra sekvens Används även för att styra återluftsspjäll V Y5 Extra sekvens Y5 Extra sekvens Y5 extra sekvens Digitala utgångssignaler Beskrivning E tool Display Inaktiv utgång Inaktiv Inaktiv Start/stopp Tilluftsfläkt Normal Start TF normal TF-Normal Start/stopp Frånluftsfläkt Normal Start FF normal FF-Normal Start/stopp Tilluftsfläkt Reducerad Start TF reducerad TF-Reducerad Start/stopp Frånluftsfläkt Reducerad Start FF reducerad FF-Reducerad Start/stopp cirkulationspump, värme Start P1-värme P1-Värme Brandspjäll Brandspjäll Brandspjäll Summalarm A- och B-larm Summalarm Summalarm Summalarm A-larm Summalarm A Summalarm A Summalarm B-larm Summalarm B/C Summalarm B/C Start/stopp cirkulationspump, kyla Start P1-kyla P1-Kyla Start/stopp cirkulationspump, vätske- Start P1-VVX P1-VVX VVX Startsignal tilluftsfläkt Start frekvensriktare TF TF-frekvens frekvensomvandlare Startsignal frånluftsfläkt Start frekvensriktare FF FF-frekvens frekvensomvandlare Aktivera värme Aktivera värme Aktiv. Värme Aktivera kyla Aktivera kyla Aktiv. Kyla Aktivera VVX Aktivera VVX Aktiv. VVX Manual Corrigo Ventilation, revision R Kapitel 3 Installation och inkoppling 19

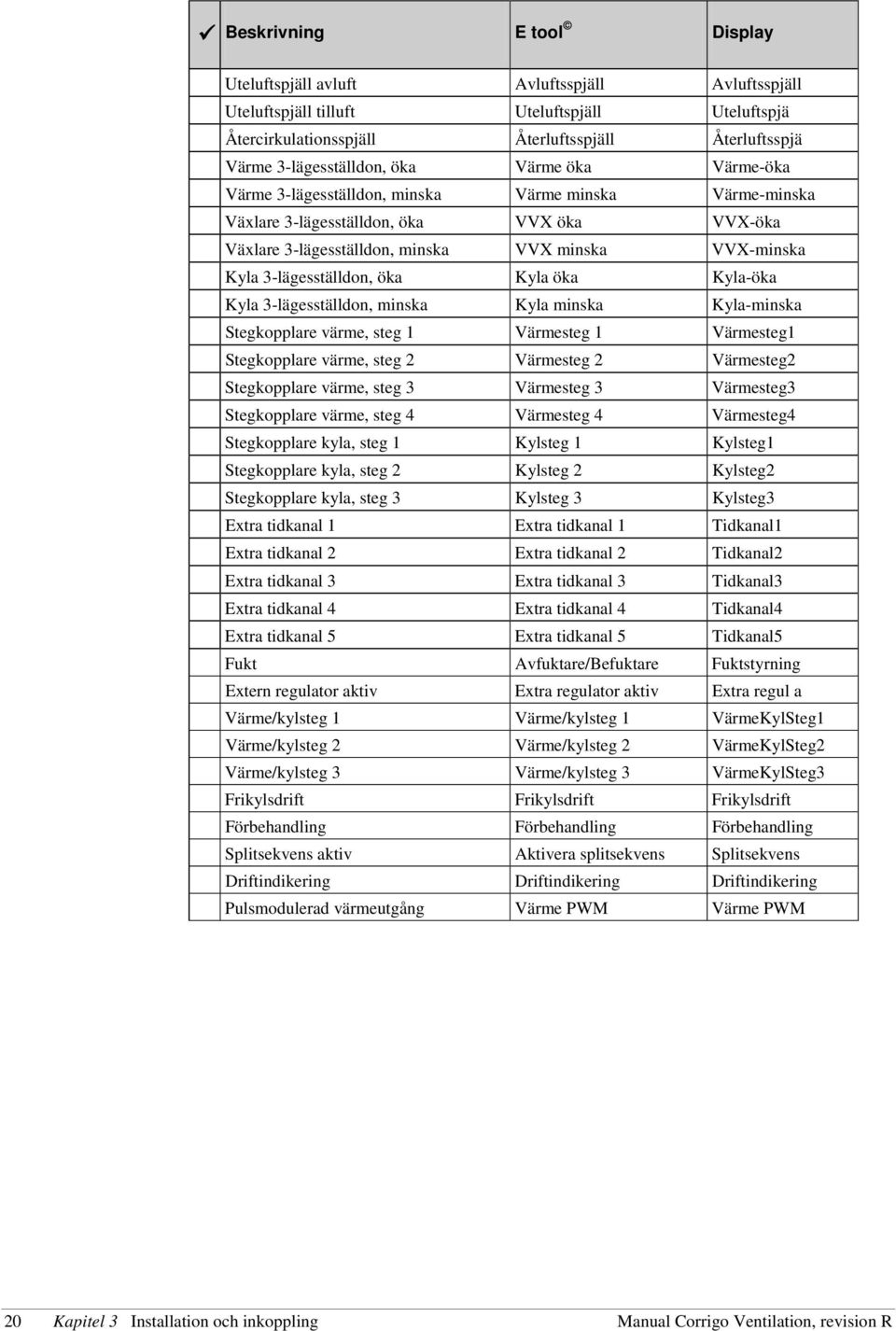

20 Beskrivning E tool Display Uteluftspjäll avluft Avluftsspjäll Avluftsspjäll Uteluftspjäll tilluft Uteluftspjäll Uteluftspjä Återcirkulationsspjäll Återluftsspjäll Återluftsspjä Värme 3-lägesställdon, öka Värme öka Värme-öka Värme 3-lägesställdon, minska Värme minska Värme-minska Växlare 3-lägesställdon, öka VVX öka VVX-öka Växlare 3-lägesställdon, minska VVX minska VVX-minska Kyla 3-lägesställdon, öka Kyla öka Kyla-öka Kyla 3-lägesställdon, minska Kyla minska Kyla-minska Stegkopplare värme, steg 1 Värmesteg 1 Värmesteg1 Stegkopplare värme, steg 2 Värmesteg 2 Värmesteg2 Stegkopplare värme, steg 3 Värmesteg 3 Värmesteg3 Stegkopplare värme, steg 4 Värmesteg 4 Värmesteg4 Stegkopplare kyla, steg 1 Kylsteg 1 Kylsteg1 Stegkopplare kyla, steg 2 Kylsteg 2 Kylsteg2 Stegkopplare kyla, steg 3 Kylsteg 3 Kylsteg3 Extra tidkanal 1 Extra tidkanal 1 Tidkanal1 Extra tidkanal 2 Extra tidkanal 2 Tidkanal2 Extra tidkanal 3 Extra tidkanal 3 Tidkanal3 Extra tidkanal 4 Extra tidkanal 4 Tidkanal4 Extra tidkanal 5 Extra tidkanal 5 Tidkanal5 Fukt Avfuktare/Befuktare Fuktstyrning Extern regulator aktiv Extra regulator aktiv Extra regul a Värme/kylsteg 1 Värme/kylsteg 1 VärmeKylSteg1 Värme/kylsteg 2 Värme/kylsteg 2 VärmeKylSteg2 Värme/kylsteg 3 Värme/kylsteg 3 VärmeKylSteg3 Frikylsdrift Frikylsdrift Frikylsdrift Förbehandling Förbehandling Förbehandling Splitsekvens aktiv Aktivera splitsekvens Splitsekvens Driftindikering Driftindikering Driftindikering Pulsmodulerad värmeutgång Värme PWM Värme PWM 20 Kapitel 3 Installation och inkoppling Manual Corrigo Ventilation, revision R

21 Kapitel 4 Driftsättning Allmänt Innan Corrigon kan användas är det nödvändigt att först konfigurera in- och utgångar samt relevanta parametrar. All driftsättning kan utföras med hjälp av displayen och knappsatsen på Corrigo eller med hjälp av den separata displayenheten E3-DSP. E tool Emellertid är det bästa sättet att konfigurera Corrigo att använda E tool. E tool är ett PC-baserat program speciellt utvecklat för att förenkla konfigurering och driftsättning av Corrigo-serien. När E tool används kan all konfigurering och alla inställningar göras i förväg i datorn för att sedan laddas ner i Corrigon. Ett obegränsat antal konfigureringar kan sparas i datorn för senare nedladdning. För att möjliggöra konfigurering av Corrigo krävs en kommunikationskabel. E-CABLE-USB, E- CABLE2-USB eller E-CABLE-RS232 används till regulatorer som har en RS485- kommunikationsport och E-CABLE-TCP/IP till regulatorer med TCP/IP-port. Corrigon måste vara spänningssatt och applikationen ha valts för att den ska kunna konfigureras. 4.1 Hur gör man? För konfigurering med hjälp av E tool, se manual för E tool. För konfigurering med hjälp av knappsatsen eller E3-DSP finns två vägar att gå beroende på hur mycket hjälp du behöver. Alternativ 1: Hoppa fram till kapitel 7 och 8, Display, lysdioder och knappar och Inloggning. Efter att ha lärt dig använda knapparna och menysystemet, anslut matningsspänning till din Corrigo, logga in som Admin och gå till menyn Konfigurering. Hoppa tills vidare över konfigureringsmenyn In-/Utgångar och börja med att konfigurera reglerfunktioner. Gå igenom konfigureringsmenyerna i tur och ordning och aktivera de funktioner och parametrar som du önskar använda. Använd kapitel 6 i denna manual som referens. Anteckna vilka in- och utgångar du kommer att behöva för de funktioner du aktiverar. Till hjälp finns en lista över tillgängliga in- och utgångsfunktioner, se kapitel 3, (3.2.3 Ingångsoch utgångslistor.) Slutligen, konfigurera In-/Utgångar. Lämna menyn Konfigurering och gå till Inställningar. Ställ in reglerparametrar i Inställningar. Ställ klockan och ställ in drifttider i Tidsinställningar. Ställ reglerbörvärden i temperatur och luftreglering samt i fuktreglering om fuktreglering är konfigurerat. Din Corrigo ska nu vara driftfärdig. Manual Corrigo Ventilation, revision R Kapitel 4 Driftsättning 21

22 Alternativ 2: Läs denna manual i nedan angivna ordningsföljd. Manualen har utformats för att fungera som en vägledning genom driftsättningen. Manualens sista kapitel, vilka inte är listade nedan, beskriver menyer och funktioner som inte används i samband med driftsättningen. Funktionsbeskrivning Börja med att läsa kapitel 5. Funktionsbeskrivning här nedan. Somliga funktioner är nödvändiga för regulatorns funktion och måste inkluderas. Andra är mera som tilläggsfunktioner och kan uteslutas om dom inte är önskvärda. Vid slutet av varje funktionsbeskrivning finns en tabell över vilka in- och utgångar som krävs för de beskrivna funktionerna. I kapitel finns listat alla analoga och digitala in- och utgångssignaler. Medan du läser, markera i listan de in- och utgångssignaler du kommer att behöva för den applikation som du håller på att bygga ihop. Observera att universalingångarna i Corrigo E28 kan individuellt konfigureras som antingen analoga eller digitala ingångar. Display, knappar och lysdioder Läs kapitel 7 om hur man använder frontpanelens knappar för att navigera i Corrigo menysystem. Inloggning Kapitel 8: Hur man loggar in med olika behörighetsnivåer. Konfigurering Kapitel 16: Konfigurering. Anslut matningsspänning till Corrigo. Med hjälp av knapparna och menysystemet, gå igenom konfigureringsmenyerna täckande de funktioner du önskar använda. Vid leverans är enheterna förkonfigurerade och alla in- och utgångar är satta till vissa funktioner. Detta kan naturligtvis ändras. I kapitel 3, Installation och inkoppling, finns två uppsättningar kopplingsschema, en med de förkonfigurerade inställningarna och en tom där du kan fylla i dina egna val. Inställningar Kapitel 15. Ställ in reglerparametrar, P-band, I-tid för temperaturregleringen. Ställ in reglerparametrar för tryckregleringen om du har konfigurerat tryck- eller flödesstyrda fläktar. Ställ in reglerparametrar för fuktregleringen om du har konfigurerat fuktreglering. Ställ in larmparametrar; larmnivåer och larmfördröjningar. Tidsinställningar Kapitel 13. Ställ klockan och drifttidsinställningar. Börvärden Kapitel 10, 11 och 12. Ställ börvärden för alla konfigurerade funktioner. 22 Kapitel 4 Driftsättning Manual Corrigo Ventilation, revision R

23 Hand/Auto Kapitel 14. Lär dig använda manuell drift. Ett användbart verktyg vid igångkörning och felsökning i systemet. Andra funktioner Kapitel 18. Larmhantering och annat. Manual Corrigo Ventilation, revision R Kapitel 4 Driftsättning 23

24 Kapitel 5 Funktionsbeskrivning 5.1 Temperaturreglering Allmänt Corrigo kan konfigureras till något av följande reglerfall: 1. Tilluftsreglering 2. Tilluftsreglering med utetemperaturkompensering 3. Kaskadkopplad rumsreglering 4. Kaskadkopplad frånluftsreglering 5. Utetemperaturberoende växling mellan tilluftsreglering med utetemperaturkompensering och rumsreglering 6. Utetemperaturberoende växling mellan tilluftsreglering med utetemperaturkompensering och frånluftsreglering 7. Utekompenserad rumsreglering 8. Utekompenserad frånluftsreglering Tilluftsregulatorn är indirekt verkande, d.v.s. utsignalen ökar med fallande temperatur. Regulatorn är en PI-regulator med ställbart P-band och I-tid. I det första fallet kommer temperaturen vid tilluftsgivaren att konstanthållas på det inställda börvärdet. I det andra fallet justeras tilluftstemperaturens börvärde beroende på utetemperaturen. I fall tre och fyra regleras tillufttemperaturen som en del i en kaskadreglering tillsammans med rumsregulatorn/frånluftsregulatorn. En avvikelse i rumstemperatur gentemot det satta börvärdet genererar en förskjutning av tilluftsregulatorns arbetspunkt så att avvikelsen elimineras I fall fem och sex varierar reglertypen beroende på utetemperaturen: Vid låg utetemperatur används utetemperaturkompenserad tilluftsreglering precis som i fall två, vid högre utetemperatur tillämpas kaskadreglering som i fall tre eller fyra. Omslagstemperaturen är ställbar. Vid applikationer med blandningsspjäll i stället för värmeväxlare kommer styrsignalen för värmeväxlare att inverteras, d.v.s. minskande signal för ökande värmebehov. Detta sker automatiskt då växlarutgången konfigureras för spjäll Värmaren kan vara antingen för vattenvärme eller elektrisk värmare. Utgångar Tilluftsregulatorns utsignal fördelas mellan de av utgångsfunktionerna Y1-Värme, Y2-VVX och Y3-Kyla som är konfigurerade. Var och en av dessa utgångsfunktioner kan bindas antingen till en analog 0 10 V DC-utgång eller till två digitala utgångar för 3-läges öka/minska-styrning. Varje utgångsfunktion har två inställningar för att ställa reglerintervallet. Regulatorutsignal (RUS), vid vilken utstyrningen ska vara 0 % Regulatorutsignal (RUS), vid vilken utstyrningen ska vara 100 % Dessa inställningar används för att bestämma utgångarnas reglerföljd och för att fördela P-bandet mellan dem. 24 Kapitel 5 Funktionsbeskrivning Manual Corrigo Ventilation, revision R

25 Exempel: 0 % Kyla vid RUS = 30 % 100 % Kyla vid RUS = 0 % 0 % VVX vid RUS = 32 % 100 % VVX vid RUS = 50 % 0 % Värme vid RUS = 54 % 100 % Värme vid RUS = 100 % Utsignal 100% 0% Regulatorutsignal 100% Kyla VVX Värme 54% 50% 32% 30% 0% Värmebehov Utöver dessa tre finns det möjlighet att ansluta ytterligare två analoga utsignaler för reglering av valfria sekvenser, Y4 Extra sekvens och Y5 Extra sekvens. Y4 Extra sekvens och Y5 Extra sekvens ställs in på samma sätt som ovan. Det finns dessutom möjlighet att välja om Y4 Extra sekvens ska påverkas av entalpistyrningen och/eller kylåtervinning. 0 % vid RUS = 0 % (RUS=RegulatorUtStyrning) 100 % vid RUS = 0 % (RUS=RegulatorUtStyrning) Y4 Extra sekvens kan även användas för att reglera ett modulerande återluftsspjäll. I de fall då "Y4 Extra sekvens" styr ett vattenbatteri kan frysskyddsreglering aktiveras. Change-over-signal kan också konfigureras, Y1 Värme/Y3 Kyla. Det är dessutom möjligt att splitta (dela) någon av de tre analoga utsignalerna Värme, VVX eller Kyla i två lika delar om man önskar ytterligare en utgångsfunktion. Y4 Extra sekvens, Y5 extra sekvens, Fuktstyrning, Extra regulator ventil och Y1 Värme/Y3 Kyla är också splitbara. Det finns även en digital utgång som är pulsbreddsmodulerad, Värme PWM. Periodtiden för denna är ställbar, defaultinställningen är 60 s. Exempel: Om regulatorutstyrningen är 50 % och periodtiden är 60 s kommer utgången att vara till i 30 s och från i 30 s. Om regulatorutstyrningen är 25 % kommer utgången att vara till i 15 s och från i 45 s. Manual Corrigo Ventilation, revision R Kapitel 5 Funktionsbeskrivning 25

26 5.1.1 Reglerfall 1. Tilluftreglering Tilluftstemperaturen konstanthålls till det inställda börvärdet genom reglering av de av utgångssignalerna Y1 Värme, Y2 VVX, Y3 Kyla, Y4 Extra sekvens och Y5 Extra sekvens som är konfigurerade. En regulatorkrets med PI-reglering används. Börvärdet ställs in i menysystemet, alternativt med hjälp av en extern börvärdespotentiometer. Larm som utlöses vid för hög och för låg tilluftstemperatur är aktiva. Regleravvikelselarm för tilluftstemperaturen är aktivt. 2. Tilluftsreglering med utetemperaturkompensering Tilluftsregulatorns börvärde är kopplat till rådande utetemperatur. Kopplingen bestäms av en kurva med åtta brytpunkter. Tilluftstemperaturen konstanthålls till det uträknade börvärdet genom reglering av de av utgångssignalerna Y1 Värme, Y2 VVX, Y3 Kyla, Y4 Extra sekvens och Y5 Extra sekvens som är konfigurerade. En regulatorkrets med PI-reglering används. Larm som utlöses vid för hög och för låg tilluftstemperatur är aktiva. Regleravvikelselarm för tilluftstemperaturen är aktivt. 3. Kaskadkopplad rumsreglering Kaskadreglering av rumstemperatur och tilluftstemperatur för att hålla en konstant inställbar rumstemperatur. Rumsregulatorns utsignal bestämmer tilluftregulatorns börvärde. En eller två rumsgivare kan användas. Om två rumsgivare konfigurerats kommer medelvärdet av deras temperaturer att användas. Antalet rumsgivare detekteras automatiskt. Rumstemperaturen konstanthålls till det inställda börvärdet genom reglering av de av utgångssignalerna Y1 Värme, Y2 VVX, Y3 Kyla, Y4 Extra sekvens och Y5 Extra sekvens som är konfigurerade. Två regulatorkretsar med PI-reglering används. Rumsbörvärdet ställs in i menysystemet, alternativt med hjälp av en extern börvärdespotentiometer. 4. Kaskadkopplad frånluftsreglering Kaskadreglering av frånluftstemperatur och tilluftstemperatur för att hålla en konstant inställbar frånluftstemperatur. Frånluftsregulatorns utsignal bestämmer tilluftregulatorns börvärde. Frånluftstemperaturen konstanthålls till det inställda börvärdet genom reglering av de av utgångssignalerna Y1 Värme, Y2 VVX, Y3 Kyla, Y4 Extra sekvens och Y5 Extra sekvens som är konfigurerade. Två regulatorkretsar med PI-reglering används. Frånluftsbörvärdet ställs in i menysystemet, alternativt med hjälp av en extern börvärdespotentiometer. 5. Utetemperaturstyrd växling mellan tilluftreglering och kaskadkopplad rumsreglering När utetemperaturen är lägre än ett inställbart värde används utetemperaturkompenserad tilluftsreglering som i reglerfall två, annars kaskadkopplad rumsreglering som i reglerfall tre. 6. Utetemperaturstyrd växling mellan tilluftreglering och kaskadkopplad frånluftsreglering När utetemperaturen är lägre än ett inställbart värde används utetemperaturkompenserad tilluftsreglering som i reglerfall två, annars kaskadkopplad frånluftsreglering som i reglerfall fyra. 26 Kapitel 5 Funktionsbeskrivning Manual Corrigo Ventilation, revision R

27 7. Utekompenserad rumsreglering När utomhustemperaturen stiger kan rumstemperaturen kompenseras. Man kan tänka sig acceptera en något högre rumstemperatur om det är varmt ute och omvänt en något lägre rumstemperatur om det är kallt ute. Denna funktion finns i energibesparingssyfte. 8. Utekompenserad frånluftsreglering När utomhustemperaturen stiger kan frånluftstemperaturen kompenseras. Man kan tänka sig acceptera en något högre frånluftstemperatur om det är varmt ute och omvänt en något lägre frånluftstemperatur om det är kallt ute. Denna funktion finns i energibesparingssyfte. In- och utgångar Reglerfall AI AI AI AI AI AI AI AI Tilluftsgivare AI AI AI AI AI Utetemperaturgivare AI AI AI Rumsgivare AI AI AI Frånluftsgivare AO AO AO AO AO AO AO AO Y1 Värme 0 10 V DC ** AO AO AO AO AO AO AO AO Y2 VVX 0 10 V DC ** AO AO AO AO AO AO AO AO Y3 Kyla 0 10 V DC ** AO AO AO AO AO AO AO AO Y4 Extra sekvens V DC AO AO AO AO AO AO AO AO Extra split Y1, Y2 eller Y V DC (option) Y1 Värme/Y3 Kyla AO AO AO AO AO AO AO AO Change-over (option) DO DO DO DO DO DO DO DO Värme 3-läges öka ** DO DO DO DO DO DO DO DO Värme 3-läges minska ** DO DO DO DO DO DO DO DO VVX 3-läges öka ** DO DO DO DO DO DO DO DO VVX 3-läges minska ** DO DO DO DO DO DO DO DO Kyla 3-läges öka ** DO DO DO DO DO DO DO DO Kyla 3-läges minska ** ** Välj utgångstyp beroende på ställdonstyp: Antingen AO 0 10 V eller DO 3-läges öka/minska Värmartyper Vattenvärme Reglering När enheten är i driftläge regleras värmeventilen antingen av den analoga utgången "Y1 Värme" eller av två digitala utgångar "Värme, 3-läges, öka" och "Värme, 3-läges, minska". Frysvakt Returvattentemperaturen från värmaren mäts via insignalen "Frysskyddstemp". Vid låga temperaturer genereras en intern proportionell signal som används för att tvångsöppna värmeventilen för att förhindra påfrysning. Den interna signalen börjar stiga när frysvaktstemperaturen faller under "Fryslarmnivå + P-band" för att nå 100 % utstyrning när temperaturen fallit till "Fryslarmnivå". Manual Corrigo Ventilation, revision R Kapitel 5 Funktionsbeskrivning 27

28 När den interna signalen når 100 % utstyrning eller om den digitala insignalen "Frysskyddstermostat vattenvärme" aktiveras stängs aggregatet av, värmeutgången sätts till fullt öppet läge och ett fryslarm aktiveras. Aggregatet återstartas efter att larmet kvitterats och temperaturen vid frysskyddsgivaren stigit över "Fryslarmnivå + P-band. Frysskyddreglering kan fås på Y1 värme, Y4 extra sekvens eller på både Y1 och Y4. Frysskyddets larmnivå ställs i menyn Inställningar/Larminställningar/Larmgräns. 100 % Intern signal Prop.band 0 % Larmnivå Frysskyddsgivare Stilleståndsreglering Om frysskydd är konfigurerat kommer stilleståndsreglering att aktiveras då driftläget är "Från". Stilleståndsregulatorn styr värmeventilen för att hålla en konstant inställbar temperatur vid frysskyddsgivaren Elvärme Reglering Värmeregleringen styrs av den analoga signalen "Y1 Värme". Aktiveras den digitala insignalen "Överhettningsskydd" stängs aggregatet ner i enlighet med stoppsekvensen beskriven i kapitlet Start/Stop. Aggregatet återstartar när larmet har kvitterats och insignalen "Överhettningsskydd" har återgått till normalläge. OBS: Aktivering av insignalen "Flödesvakt" kommer också att stoppa aggregatet. Manöver Kontaktor elvärme Överhettningstermostat Manöver Hjälprelä Corrigo Inkopplingsförslag Överhettningstermostat. Kontaktorer ritade i spänningslöst tillstånd. OBS: Det är viktigt att överhettningsskyddet förreglar elvärmen hårdvarumässigt för att säkerställa att elvärmen verkligen bryts vid överhettning även om fel uppstått i Corrigo. 28 Kapitel 5 Funktionsbeskrivning Manual Corrigo Ventilation, revision R

29 Vattenvärme och elvärme Vattenvärme styrs av Y1 Värme, elvärmen styrs av sekvensen Split. Split (se avsnittet Split av valfri temperatursekvens ) måste alltså sättas till Värme. Vid ökande värmebehov styrs först vattenvärmen ut och sedan, om det inte räcker till, elvärmen. Både frysskydd och överhettningsskydd är aktiva. Om man använder stegkopplare värme knyts funktionen till utgångssignalen Split Snabbstopp vid överhettning Är funktionen snabbstopp vid överhettning aktiverad stoppas fläktarna omedelbart vid överhettningslarm oavsett inställd efterblåsningstid. In- och utgångar Vattenvärme Elvärme AI DI** DI DI Frysskyddsgivare (option) Frysskyddstermostat vattenvärmare (option) Överhettningsskydd Flödesvakt (option) **Frysvakt kan även skapas med hjälp av den digitala ingången "Frysskyddstermostat vattenvärmare" och en extern termostat. Aktivering av ingången tvingar driftläget till "Från" och ett larm aktiveras. Värmeutgången sätts till fullt öppen, övriga styrutgångar sätts till noll. Extern frysvaktstermostat kan inte kombineras med stilleståndsreglering Värmeväxlare Värmeväxlarfunktionen kan konfigureras till något av följande alternativ: Plattvärmeväxlare Roterande värmeväxlare Vätskekopplad värmeväxlare Blandningsspjäll Plattvärmeväxlare Reglering Luftflödet genom växlaren styrs av ett avstängningsspjäll i kombination med ett bypasspjäll. Båda spjällen styrs av samma analogsignal "Y2 VVX" alternativt av två digitala utgångar "VVX, 3-läges, öka" och "VVX, 3-läges, minska" och är kopplade så att det ena spjället öppnar när det andra stänger. Avfrostning Avfrostning initieras antingen när den digitala signalen "Avfrostningstermostat VVX" aktiveras eller när värdet på den analoga insignalen "Avfrostningstemp" faller under det satta gränsvärdet (- 3 C). Den avaktiveras igen då den digitala signalen återgår till normalläge alternativt den analoga signalen stiger över gränsvärdet med en inställbar differens. Vid avfrostning: Avfrostningen sköts av en PI-regulator som styr spjällen mot ökande bypassflöde vid ökande avfrostningsbehov. Avfrostningsregulatorns utsignal och temperaturstyrningens VVX-signal jämförs och den av signalerna som ger störst bypassflöde bestämmer spjällens utstyrning. Manual Corrigo Ventilation, revision R Kapitel 5 Funktionsbeskrivning 29

30 Roterande växlare Reglering Växlarens varvtal styrs av analogsignalen "Y2 VVX" alternativat av två digitala utgångar "VVX, 3- läges, öka" och "VVX, 3-läges, minska". En rotationsvakt kan kopplas till den digitala ingången "Rotationsvakt VVX". Ett larm genereras om ingången aktiveras samtidigt som styrsignalen "Y2 VVX" är högre än 1,0 V. Vätskekopplad värmeväxlare Reglering En blandningsventil i växlarens cirkulationssystem styrs av analogsignalen "Y2 VVX" alternativt av två digitala utgångar "VVX, 3-läges, öka" och "VVX, 3-läges, minska" Cirkulationspumpen (digital utgång "Start/stopp cirkulationspump, vätske-vvx") startar så snart värmeväxlarens styrsignal överstiger 0,1 V och stannar igen när ventilen varit stängd i mer än 5 minuter. Avfrostning Avfrostning initieras antingen när den digitala signalen "Avfrostningstermostat VVX" aktiveras eller när värdet på den analoga insignalen "Avfrostningstemp" faller under det satta gränsvärdet (- 3 C). Den avaktiveras igen då den digitala signalen återgår till normalläge alternativt den analoga signalen stiger över gränsvärdet med en inställbar differens. Vid avfrostning: Avfrostningen sköts av en PI-regulator som styr ventilen mot minskande värmeöverföring vid ökande avfrostningsbehov. Avfrostningsregulatorns utsignal och temperaturstyrningens VVX-signal jämförs och den av signalerna som ger minst värmeväxling bestämmer ventilens utstyrning Utetemperaturreglering av växlare Istället för att använda Y2 eller två digitala utgångar för proportionell styrning av värmeväxlaren kan man låta den styras on/off beroende på utetemperaturen. Funktionen reglerar en digital utgångsfunktion "Aktivera VVX" som aktiveras när utetemperaturen faller under det inställbara startvärdet. Blandningsspjäll Reglering Den analoga utsignalen "Y2 VVX", alternativt två digitala utsignaler "VVX 3-läges, öka" och "VVX 3-läges, minska" styr två spjäll för gradvis blandning av uteluft och återcirkulerad luft. Vid detta reglerfall minskar utsignalen för ökande värmebehov, dvs 0 utstyrning motsvarar full återcirkulering. CO 2 Om behovsstyrd ventilation (se 5.4.2) är aktiverat i kombination med blandningsspjäll och CO 2 - värdet stiger över börvärdet kommer spjällen att styras mot större andel uteluft. Funktionen styrs av en PI-regulator. Fabriksinställningar: P-band 100ppm och I-tid 100 sekunder. Dessa värden kan enbart ställas om i E tool. CO 2 /VOC-reglering kan ske på Y2 VVX eller Y4 Extra sekvens. Det går att välja om regleringen ska ske på Y2, Y4 eller på båda utgångarna. Minbegränsning Min. uteluftsmängd är inställbart mellan 0 och 100 %. In- och utgångar 30 Kapitel 5 Funktionsbeskrivning Manual Corrigo Ventilation, revision R

31 Platt VVX Rot. VVX Vätskekopplad Spjäll AI AI AI AI Utegivare DO DO DO DO Aktivera VVX (alternativt utetempstyrd start) AI AI Avfrostningsgivare (alternativt) DI DI Avfrostningssignal (alternativt) DI Rotationsvakt (alternativt) Startfördröjning VVX Denna funktion fördröjer start av VVX vid uppstart av aggregatet. 100 % VVX vid start Efter fördröjningen som beskrivs ovan kommer 100 % VVX att styras ut under den satta tiden Kylaretyper Stegkopplare Värme / DX-kyla Som alternativ eller komplement till ovannämnda analoga reglering kan värme och kyla styras i steg. Den interna regulatorsignalen används då för att aktivera digitala utgångar för reglering av värme/kyla. Upp till fyra värmeutgångar och tre kylutgångar kan konfigureras. Det finns två möjliga reglermetoder: Sekventiell Varje utgångssteg har individuellt inställbara till- och frånvärden i procent av reglersignalen. Antalet styrsteg är lika med antalet värmegrupper resp. kylgrupper. En minsta inkopplings- och urkopplingstid kan ställas in, d.v.s. den tid som steget minst måste ha varit inaktivt respektive aktivt för att växling ska ske. Binär Belastningsgrupperna ska vara binärfördelade storleksmässigt (1:2:4:8 för värme, 1:2:4 för kyla) Antalet belastningsgrupper ställs in varefter programmet automatiskt ställer in de individuella start och stoppvärdena. Kopplingsdifferens och min inkopplings och urkopplingstid kan ställas in. Antalet utstyrningssteg blir: 2 antal grupper -1. Vid binärstyrning kan den analoga signalen användas för utfyllnad mellan stegen. Signalen kommer att variera % mellan aktiveringen av varje steg. Belastningen kopplad till den analoga styrningen bör ha samma storlek som den minsta av binärgrupperna. I exemplet nedan finns det 4 värmegrupper med storlekarna 1:1:2:4 och det totala antalet utstyrningssteg blir åtta. Y1 = Manual Corrigo Ventilation, revision R Kapitel 5 Funktionsbeskrivning 31
