Del av Klippan 3:107 samt 3:115, Klippans kapell PLANBESKRIVNING

Transkript

1 Datum Ert datum Beteckning Er beteckning PLANHANDLINGAR Plankarta med bestämmelser Planbeskrivning Fastighetsförteckning Teknisk PM Geoteknik Bullerberäkning Detaljplan Dagvattenutredning för Del av Klippan 3:107 samt 3:115, Klippans kapell i Klippans kommun, Skåne län. PLANBESKRIVNING

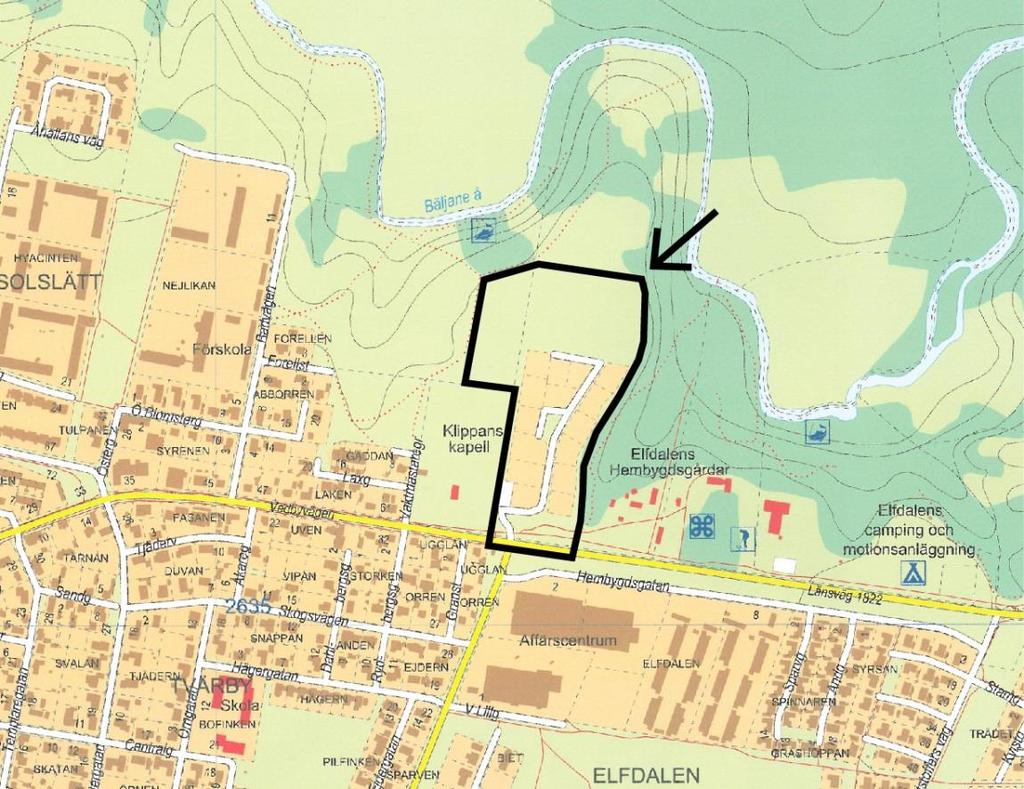

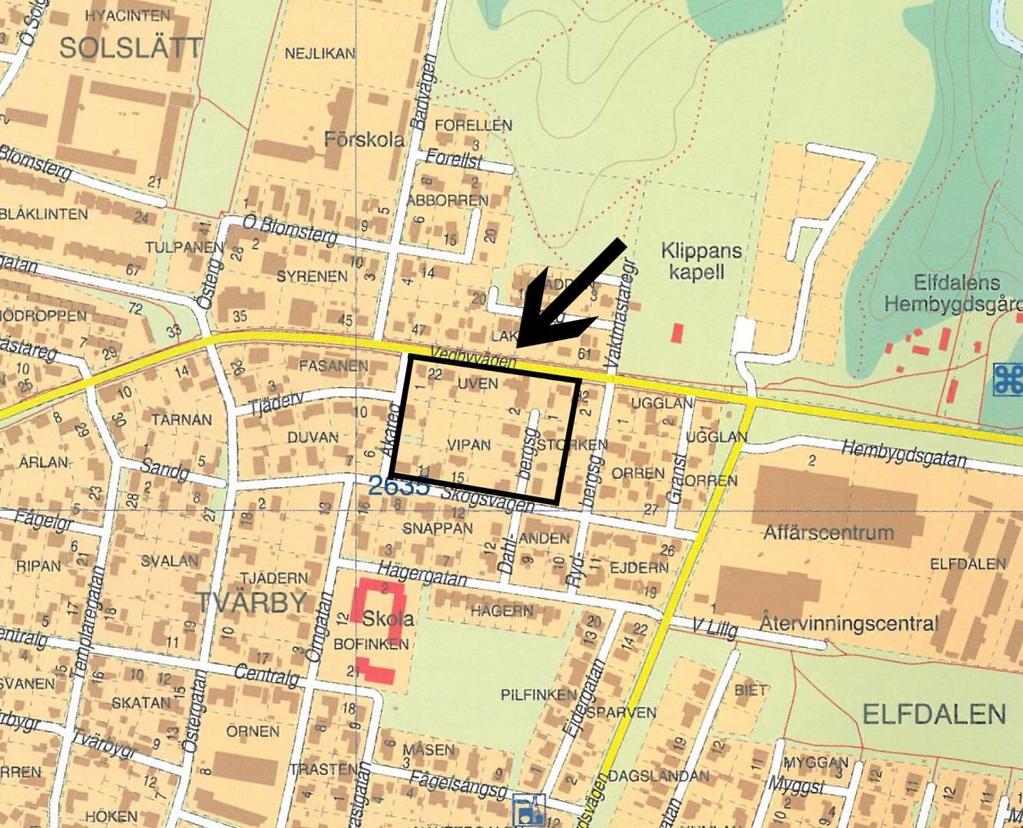

2 PLANENS SYFTE OCH HUVUDDRAG Syftet med planen är att skapa ett attraktivt bostadsområde för friliggande och sammanbyggda hus med närhet till handel, service och friområden. PLANDATA Läge och areal Planområdet ligger mellan Bäljane å och Vedbyvägen intill Klippans kapell och Elfdalens hembygdsgårdar. Planområdet omfattar cirka 3,7 hektar Markägoförhållanden Planområdet berör två fastigheter som ägs av kommunen, Klippan 3:107 samt Klippan 3:115. TIDIGARE STÄLLNINGSTAGANDEN Översiktsplan Förslaget överensstämmer med översiktsplanen. Detaljplaner För området gäller en detaljplan från samt en avstyckningsplan för bostäder från Detaljplanen anger friliggande bostäder i högst två våningar samt allmänplats bestående av gatumark och viss parkmark. Kommunala beslut i övrigt Efter antagandet av detaljplanen från 2010 har ekonomiska kalkyler visat att området inte går att exploatera i enlighet med planen utan ekonomiska förluster. Kommunstyrelsens beslutade därför om ett nytt planuppdrag för en lösning som inte bara är gestaltningsmässigt attraktiv utan även ekonomiskt hållbar Miljökonsekvensbeskrivning Plan- och byggnämnden bedömer att genomförandet av denna detaljplan inte innebär någon betydande påverkan på miljön i den betydelsen som avses i PBL och anser därmed att en MKB inte behöver upprättas. Motiven för detta sammanfattas nedan, vilket också skall betraktas som en enklare konsekvensbeskrivning. FÖRUTSÄTTNINGAR OCH FÖRÄNDRINGAR Enligt miljöbalken 5 kap. skall gällande miljökvalitetsnormer iakttas vid planering och planläggning. Planen innebär inte att några miljökvalitetsnormer kommer att överskridas. Planområdet omfattas inte av skydd enligt 7 kap. miljöbalken, vilket behandlar skydd av områden. 2

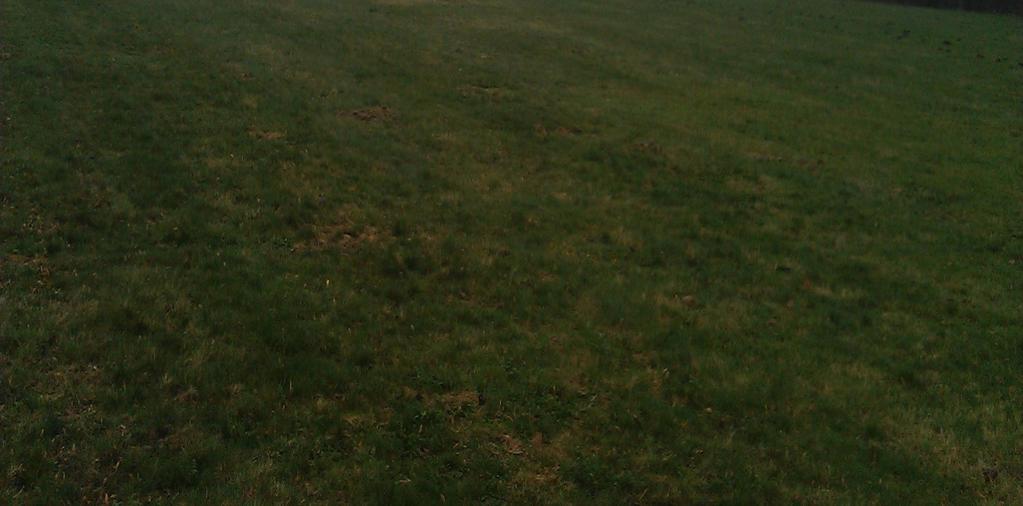

3 Natur Mark och vegetation Planområdet består av en relativt plan gräsbevuxen yta som tidigare använts som drivingrange. Geoteknik Geologiskt utgörs området av glaciallera som överlagrats av sandsediment. En geoteknisk undersökning har utförts, se bilaga 1. Fornlämningar Området innehåller inga kända fornlämningar. Skulle fornlämningar påträffas under markabetet ska arbetet omedelbart avbrytas och Länsstyrelsen kontaktas. Bebyggelseområden Bebyggelse Området planeras för 19 tomter med friliggande villabebyggelse samt tre fastigheter för friliggande eller sammanbyggda hus, totalt bedöms fastigheterna kunna rymma bostäder. Intill området ligger Klippans kapell och begravningsplats. Kulturmiljö Kapellet och stora delar av planområde, utgör miljö av omistligt värde enligt Kulturminnesvård för Klippans tätort från Kapellet och begravningsplatsen ligger idag relativt fritt omgivet av park och landskap, söderoch sydväst om området finns dock Vedbyvägen och bostadsbebyggelse i direkt anslutning. Det fria läget är en kvalitet som tidigare ansetts värdefull att bevara. I dagens situation med en begynnande bostadsbrist, en stark vilja att förtäta samhället för att dra nytta av gjorda investeringar i infrastruktur och utöka underlaget för en god kollektivtrafik i kombination med en nollvision för exploatering av åkermark görs bedömningen att bostadsintresset väger tyngre än intresset att bevara det fria läget runt Klippans kapell. I utformningen av planen har hänsyn tagits till kapellet och begravningsplatsens känsliga karaktär genom att ett parkstråk om 10 meter bevaras intill området. Dessutom prickas ett 5 meter brett område på kvartersmarken mot begravningsplatsen. Detta i kombination med begravningsplatsens stenmur, häck- och trädplantering bedöms tillräckligt för den enskildhet platsen kräver. Gator och trafik Gatunät, gång- och cykeltrafik Området ligger intill den större huvudgatan Vedbyvägen, till vilken området kommer at anslutas. Gång- och cykelväg mot centrum eller Storäng/Vedby finns längs Vedbyvägen. Den exakta utformningen av områdets lokalgata kommer att utredas i projekteringen. 3

4 Trafikbuller En bullerberäkning har gjorts som visar att nivåerna för området understiger gällande riktvärden, se bilaga 2. Teknisk försörjning Vatten och avlopp Bostadsområdet avses anslutas till kommunens VA-nät. Dagvatten Området kommer att genomföras med lokalt omhändertagande av dagvatten. Detta innebär att dagvatten från allmänna platser kommer att omhändertas inom området och ledas till ett infiltrationsmagasin i områdets nordöstra hörn. Framtida projektering får utvisa den exakta utformningen på magasinet. Dagvatten från kvartersmark ska omhändertas inom den egna fastigheten på ett sätt så att olägenheter för omkringliggande fastigheter förhindras. En dagvattenutredning har genomförts, se bilaga 3. GENOMFÖRANDE Organisatoriska och ekonomiska frågor Tidplan Planen överensstämmer med översiktsplanen och bedöms inte vara av stor vikt eller ha principiell betydelse och handläggs därför enligt reglerna för enkelt planförfarande. Planen beräknas antas under våren Huvudmannaskap för allmänna platser Kommunen är huvudman för allmänplatsmark. Kostnader, underhåll och skötsel av den lokala gatan samt VA-ledningsnätet åligger Klippans kommun. Ekonomi Kostnader för planläggning och eventuell markundersökning betalas av kommunen. Genomförandetid Genomförandetiden är 15 år från den dag planen vinner laga kraft. Planen fortsätter att gälla även efter genomförandetidens utgång, tills den ändras eller upphävs. Detta kan då ske utan ersättning till berörda fastighetsägare. Bygglov kan lämnas även efter genomförandetidens utgång. Tekniska åtgärder Utbyggnad av anläggningar för LOD Planförslaget innebär att ett infiltrationsmagasin kommer att anläggas för omhändertagande av dagvatten från allmänplatsmark. För kvartersmark ska det i bygglovsskedet säkerställas att dagvattnet kan omhändertas på den egna fastigheten på ett sådant sätt att olägenheter för omkringliggande fastigheter förhindras. Bygglov ska annars inte ges. 4

5 Bilaga 1 Klippans kommun Teknisk PM Geoteknik Klippan 3:107, Klippan kommun, Geoteknisk undersökning Malmö Anders Dahlberg Malena Thomé FB ENGINEERING AB Postadress: Södra Förstadsgatan 26, MALMÖ Telefon: Telefax: Dokumentnr: k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

6 1(7) INNEHÅLLSFÖRTECKNING Sid 1 UPPDRAGSGIVARE UPPDRAG GEOTEKNISKA UNDERSÖKNINGAR GEOTEKNISKA FÖRHÅLLANDEN Topografi m m Jordlagerföljd Geohydrologiska förhållanden GEOTEKNISKA ÅTGÄRDER Grundläggning av byggnader Mark, VA och hårdgjorda ytor Schakt- och fyllnadsarbeten Grundvattensänkning UNDERLAG FÖR DIMENSIONERING Allmänt Dimensionerande jordmodell KONTROLL... 7 k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

7 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject Klippan 3:107 Klippans kommun Geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev Utfärdare / Issuer Anders Dahlberg Datum / Date Rev.dat. / Date of rev (7) 1 UPPDRAGSGIVARE Uppdragsgivare för utredningen är Tekniska Kontoret, Klippans kommun. 2 UPPDRAG FB Engineering AB har utfört en översiktlig geoteknisk undersökning för planerad bostadsetablering inom fastigheten Klippan 3:107 öster om Klippans Kapell i Klippans tätort. Inom området planeras villatomter med anslutande lokalgator, gcvägar och ledningsanslutningar. Aktuellt område framgår av Bild 1 nedan. Bild 1. Aktuellt område inom Klippan 3:107. k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

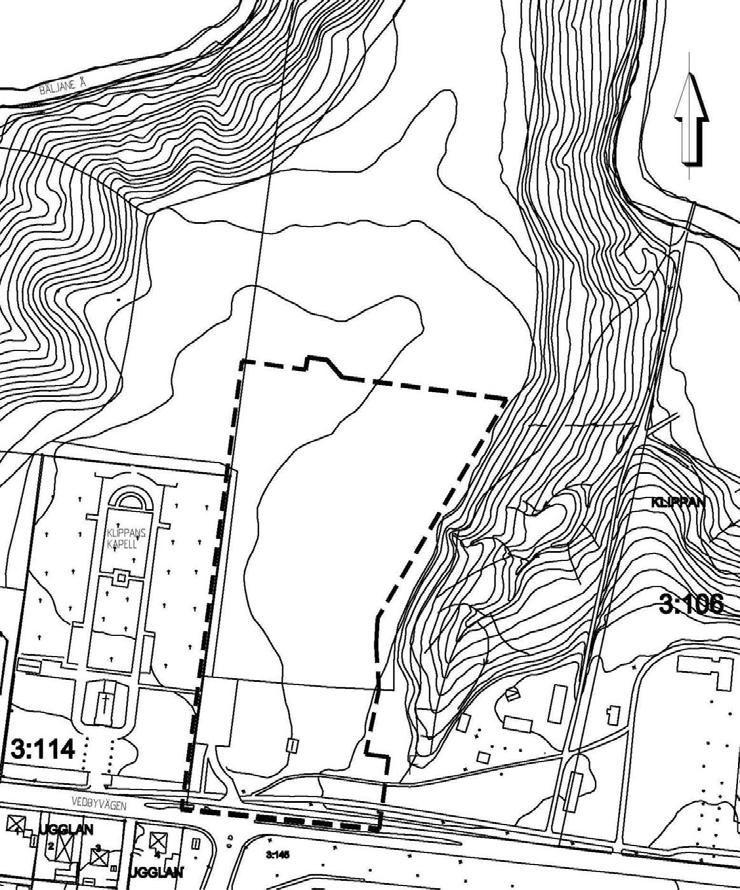

8 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject Klippan 3:107 Klippans kommun Geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev Utfärdare / Issuer Anders Dahlberg Datum / Date Rev.dat. / Date of rev (7) 3 GEOTEKNISKA UNDERSÖKNINGAR I detta projekt utförda undersökning ar inom aktuellt område redovisas i separat rapport Rapport Geoteknisk under sökning, RGeo, Område vid Klippans kapell daterad me d revidering Denna un dersökning omfattar ett större område än nu aktuellt område. 4 GEOTEKNISKA FÖRHÅLLANDEN 4.1 Topografi m m Aktuellt område ligger nordöst om Klippans Kap ell och nordväst om He mbygdsgården vid Vedbyvägen i Klippan. Norr om området finns Bäljane å:s dalgång där ån går i en snäv meanderbåge med ställvis branta slänter. Flera avrinningsraviner förekommer i slänten ner mot ån och källor där grun dvatten tidvis rinner ut i slänten har noterats. En sådan ravin fin ns öster om aktuellt område. Området har tidigare utgjorts av åker- och betesmark. Under senare tid har stora delar av området utgjorts av en drivingrange. Markytan inom aktuellt område lutar österut från nivåe r kring dry gt +39 i anslutning till Klippans Kapells begravningsplats till ca +38 utmed släntkrönet i öster. Vattenytan på Bäljane å ligger kring +18 och slänterna ner mot ån öster om aktuellt område har en lutning som inom stora delar ligger inom intervallet 1:2-1: Jordlagerföljd Geologisk utgörs området, enligt SGU:s jordartskarta Ae nr 42, av glaciallera som överlagras av sandsediment. Detta bekräftas med utförda undersökningspunkter. Mot djupet underlagras de glaciala sedimenten av morän. Sandsedimentens mäktighet varierar från >4 m inom den södra h alvan av området för att sedan avta något i mäktighet norrut. Inom den norra delen är mäktigheten 3 5 m. För planerade ledningsanslutningar väster om området kan det förutsättas att sandsedimentens mäktighet minskar ner mot ravinens lågpunkt. Sedimenten varierar från grusig sa nd till siltig finsand och inlagrat i sanden förekommer inom nästan hela området skikt och lager av finkorniga sediment av silt o ch lera. Mäktigheten på de finkorniga sedimenten vari erar från endast någon decimeter till loka lt metermäktiga lager. De n relativa fa stheten i sedimenten är övervägande medelhög m en partier med både högre och lägre fasthet förekommer. k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

9 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject Klippan 3:107 Klippans kommun Geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev Utfärdare / Issuer Anders Dahlberg Datum / Date Rev.dat. / Date of rev (7) Den glaciala leran utgörs främst av lera med silt- och finsandskikt. Densiteten och vattenkvoten har på enstaka prover utvärderats till 1,8 á 1,9 t/m³ respektive 27-38%. Skjuvhållfastheten på något störda skruvprover har bestämts till kpa. Mulljorden överst är i huvudsak sandig o ch har en medelmäk tighet i undersökningspunkterna på ca 0,3 m men mäktigheter mellan 0,2 och 0,5 m har noterats. Ovanstående beskrivning är översiktlig. För en mer sp ecifik beskrivning av förhållanden i de olika undersökningspunkterna så hänvisas till RGeo. 4.3 Geohydrologiska förhållanden Fritt vatten har, vid undersökningstillfällena, not erats på nivåer kring +35 á +36 inom området. Grundvattenytan faller sedan av i när heten till d e branta sluttningarna ner mot Bäljane å. Utförda mätningar är endast korttidsobservationer och temporärt kan grundvattenytan förekomma på en n ågot högre nivå. Flera källor där grundvatten tidvis rin ner ut i slänten har noterats i sluttningarna ner mot ån och kan i flera punkter härledas till övergången från de övre, genomsläppliga, sandsedimenten till den underlagrande, tätare, leran. I förekommande jordar är tillrinningen under grundvattenyta n riklig i sandsedimenten men överlag måttlig till ringa i lersedimenten. 5 GEOTEKNISKA ÅTGÄRDER 5.1 Grundläggning av byggnader De geotekniska förhå llandena inom området är överlag goda men de branta slänterna ner mot Bäljane å innebär att slä ntstabiliteten måste beaktas vid utformning av området. Detta gäller i första hand för to mter som hamnar i områdets ytterkanter och i anslutning till släntkrönet ner mot ån. Grundläggning av b yggnader kan, under f örutsättning att stabiliteten är tillfredsställande, ske på valfritt sätt i naturliga jordar av sand- och lersediment efter mulljordsavbaning. Normal dränering och fuktisolering ska utföras i enlighet med AMA. 5.2 Mark, VA och hårdgjorda ytor Vid överbyggnadsdimensionering kan, enligt Anläggnings A MA 98 tabell DC/1, sand tillhörande materialtyp 2 för utsättas förutom inom de allra nordligaste delarna där leran går i d agen. Leran tillhör materialtyp 4B. All mulljord ska först avbanas. k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

10 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject Klippan 3:107 Klippans kommun Geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev Utfärdare / Issuer Anders Dahlberg Datum / Date Rev.dat. / Date of rev (7) 5.3 Schakt- och fyllnadsarbeten Förekommande jordar är bedömda som lättschaktade. S chaktbarheten, enligt Byggforskningsrådets Rapport R 13 0:1985, bedöms tillhöra schaktbarh etsklass 2. Sandsedimenten tillhör materialtyp 2 medan lersedimenten tillhör materialtyp 4B. Släntlutningar för schakterna anpassas efter bl.a jordart, väderlek, schaktetapper, schaktdjup och närhet till grundvatteny tan. Släntstabiliteten mot Bäljane å s dalgång ska beaktas i samband med schakt- och uppfyllnadsarbeten. För djupare ledningsschakter kan temporära konstruktioner såsom sp ont eller schaktsläde erfordras. Uppfyllnader, även un der byggnader, kan med fördel ske med befintliga schaktmassor av sand. Viss bortso rtering av lokalt föreko mmande finkornigare sediment kan dock erfordras. 5.4 Grundvattensänkning Vid schakt under grundvattennivån ska avsänkning först ske. Tillrinningen under grundvattennivå n bedöms som riklig i sandsedimenten men måttlig till ringa i underlagrande lera. Innan djupare schakter påbörjas ska grundvattenytans läge kontrollera. k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

11 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject Klippan 3:107 Klippans kommun Geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev Utfärdare / Issuer Anders Dahlberg Datum / Date Rev.dat. / Date of rev (7) 6 UNDERLAG FÖR DIMENSIONERING 6.1 Allmänt Där grundläggning kan ske i naturlig jord av sand- eller lersediment eller på maximalt 1,0 m kontrollerad uppfyllnad av friktionsmaterial kan byggnaden grundläggas i geoteknisk klass 1, GK 1, där f d sätts till 100 kpa. Eventuell reduktion med avseende på grundvattennivån ska utföras. Om GK 1 ger oekonomiska konstruktioner eller där ovanstående förutsättningar ej uppfylls så ska dimensionering, utförande och kontroll av perman enta och temporära grundkonstruktioner kan ske i geoteknisk klass 2, GK 2, i enlighet med nedanstående jordmodell och förutsättningar enligt BKR. Säkerhetsfaktorn för slänterna ner mot Bäljane å ligg er kring 1, 5 vid en släntlutning på 1:2. För de fla ckare släntpartierna är säkerheten större. Totalstabiliteten är så ledes tillfredsställande för planerad bebyggelse. Dock måste följande beaktas i samband med fortsatt projektering: Höjdsättningen vid planering av området måste ske på ett sådant sett a tt uppfyllnader sker i närheten av befi ntliga, branta slänter ner mot ån. Med ett planerat skyddsområde på ca 10 m mellan tomtgr änserna och befintligt släntkrön, ner mot ån ino m områdets östra delar, så säkerstä lls att inga lokala uppfyllnader sker inom denna zon. Lokal erosion längs åns strandlinjer eller i ansl utning till d e lokala käl lor som finns i slänten kan medföra att mindre ras eller skred sker. Risk finns att dessa skred i sin tur ger upphov till sekundärskred som omfattar större delar av slänterna. Det är därför av vikt att åns dalgå ng besiktigas periodvis för att dokumentera slänterna och att det i tid går att vidt a erforderliga åtgärder om risken för större skred ökar. Området ska utföras så att direkt ytvattenavrinning kan ske ner över släntkrönet i öster. En sådan avrinning kan medföra lokal erosion. 6.2 Dimensionerande jordmodell Jordlagerföljder utvärderas ur det geotekniska underlaget. Vid dimensionering av grundläggningen för byggnaden kan de geotekniska materialegenskaperna angivna i Tabell användas. Utvärderingen är utförd med stöd av BKR kap 4. Föreliggande undersökning är översiktlig varför kontroll av de ge otekniska förhållandena och givna parametrar inför pr ojekteringen och sch aktbottenbesiktning i byggskedet ska dock ske för varje enskilt pr ojekt. Där alternativa parametrar anges gäller den för konstruktionen minst gynnsamma parametern. k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

12 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject Klippan 3:107 Klippans kommun Geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev Utfärdare / Issuer Anders Dahlberg Datum / Date Rev.dat. / Date of rev (7) Jord- eller berglager Kontrollerad ny fyllning av friktionsmaterial. Utförd enligt AMA Naturliga sandsediment Egenskap Karakteristiskt värde Partialkoefficient eller Dimensionerande värde Brottgräns Bruksgräns Tunghet γ k = 18 kn/m³ γ m =1.0 γ m =1.0 γ' k = 11 kn/m³ Friktionsvinkel φ k =37 γ m =1.2 (tan φ k ) γ m =1.1 (tan φ k ) Modul E k = 30 MPa - γ m =1.4 Tunghet γ k = 18 kn/m³ γ m =1.0 γ m =1.0 γ' k =11 kn/m³ Friktionsvinkel φ k =35 γ m =1.2 (tan φ k ) γ m =1.1 (tan φ k ) Modul E k = 22 MPa - γ m =1.4 Naturlig glaciallera Tunghet γ k = 18 kn/m³ γ m =1.0 γ m =1.0 γ' k =11 kn/m³ Skjuvhållfasthet c uk = 75 kpa γ m =1.8 (c uk ) γ m =1.6 (c uk ) Modul E k = 25 MPa - γ m =1.4 Tabell Geotekniska materialegenskaper för dimensionering av grundkonstruktioner. 7 KONTROLL Föreliggande undersökning är översiktlig varför kontroll av de ge otekniska förhållandena och givna parametrar inför pr ojekteringen och sch aktbottenbesiktning i byggskede t ska ske för varje en skilt projekt. För att tillgodose en godtagbar släntstabilitet och säke rhet mot s kred erfordras att de fortsatta planläggnings- och pr ojekteringsarbetena sker i samråd med geotekniskt sakkunnig. Packningskontroll ska utföras för uppfyllnader >0,5 m under byggnader. k:\uppdrag09\ \16-prj\04-bsk\ teknisk pm.docx/mtho

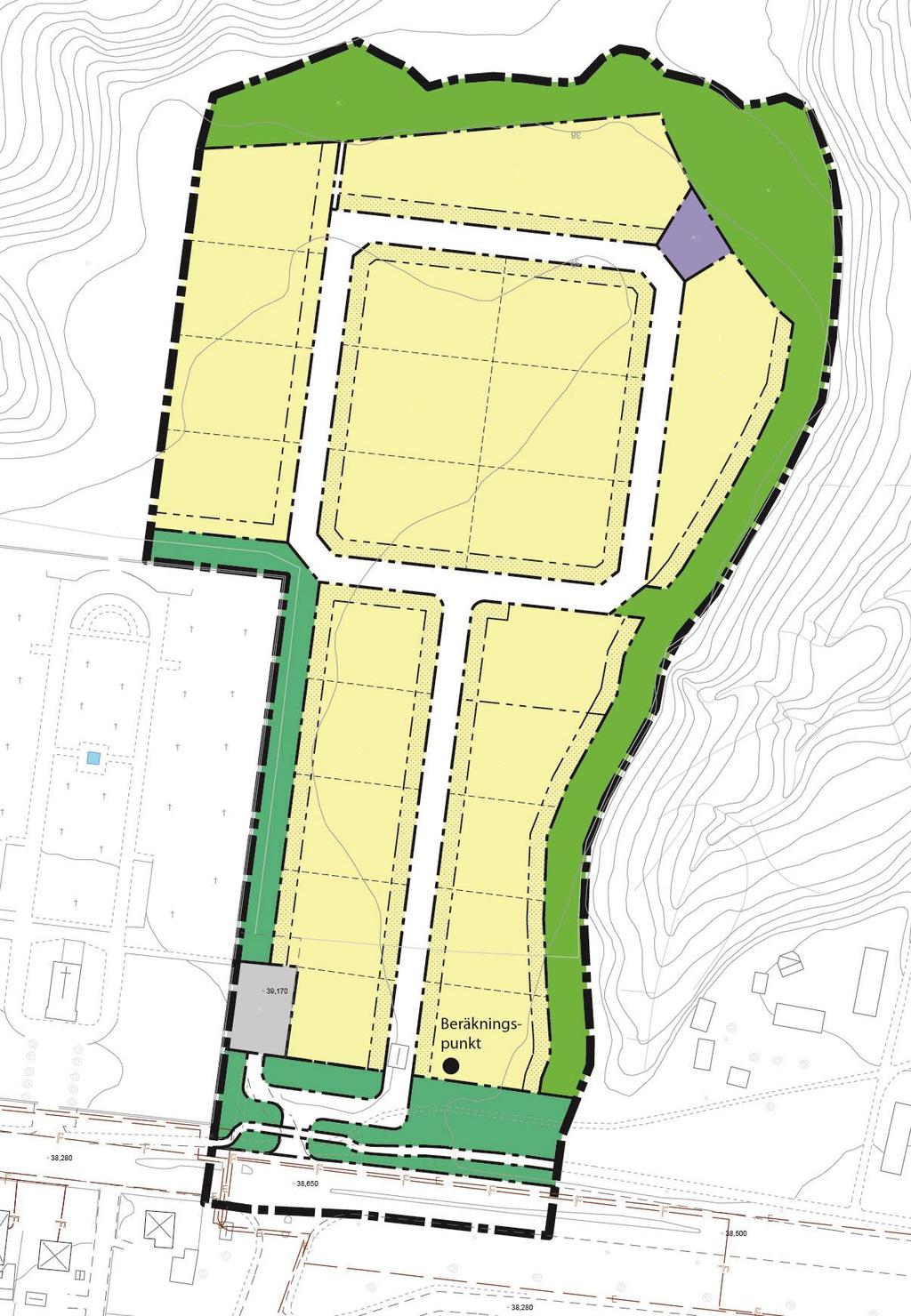

13 Bilaga 2 Beräkning av vägtrafikbuller Enl. Naturvårdsverkets modell, rev 1996, Buller VÄG II ver Trivector AB Sida 1 Klippans kommun, Plan- och Bygg Objekt: Klippan 3:107 Beskrivning: DP Bostäder Klippans Kapell Handläggare: Filnamn: Buller Klippan 3_107.vbx Resultat Ekvivalentnivå dba Frifältsvärde: 51 Innenivå efter korrektion för fasadisolering (-25,0 dba): 26 Maxnivå, Max 5% överskridanden per dygn dba Frifältsvärde: 66 Innenivå efter korrektion för fasadisolering (-25,0 dba): 41 Mottagarens höjd över marken (m): 2,0 Inomhusvärden: RA, tr fönster 24 dba (labvärden). Väg / vägelement 1 Antal fordon/dygn Andel tunga fordon (%) 10 Medelhastighet (km/h) 50 Medelhastighet, tunga fordon (km/h) 50 Vägbredd köryta (m) 12,0 Väglutning (promille) 0 Mottagaravstånd (m) 40,0 Bankhöjd över reflektionsplan (m) 0,0 Skärmhöjd över reflektionsplan (m) -- Mottagarens höjd över reflektionsplan (m) 2,0 Vinkelområde (grader) Marktyp (Väg/Skärm till mottagare) Mjuk Marktyp (Väg till skärm) -- Skärm Nej Fasadkorrektioner mm -- Vägbeläggningskorrektion Nej Beräknat reflektionsplan Nej Andel tunga fordon på natten (av alla tunga) -- Andel lätta fordon på natten (av alla lätta) -- Maxnivåvillkor tunga/överskridande (%) -- Bullertillskott ekvnivå (dba) 51,3 Bullertillskott maxnivå (dba) 66,1

14

15 PM KLIPPAN, KAPELLET, DAGVATTENUTREDNING INFÖR DETALJPLAN

16 Uppdrag: Titel på rapport: Klippan, Kapellet Status: Slutversion Datum: Medverkande Beställare: Kontaktperson: Klippans kommun Camilla Lundgren Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Torbjörn Melin Stefan Aguayo Revideringar Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Författare: Torbjörn Melin Datum: Handlingen granskad av: Stefan Aguayo Datum: Tyréns AB Helsingborg Tel: Säte: Stockholm Org.Nr: O:\HBG\255092\01_Tyréns uppdrag\019_utleverans\dagvattenutredning Kapellet, PM.docx

17 Dagvatten, Kapellet, Klippan Innehållsförteckning 1 Inledning Syfte Ingående områden Dimensioneringsunderlag/förutsättningar Organisation Mark- och grundvattenförhållanden Dagvattenberäkningar Traditionellt system Hustaksinfiltration Infiltration av hustak och gatuvatten Placering av dagvattenmagasin Förslag för att minska magasinsbehovet Övrigt att notera... 6 Bilaga 1 Skiss över området och placering av dagvattenmagasin Uppdrag: , Kapellet, Klippan Beställare: Klippans kommun O:\HBG\255092\01_Tyréns uppdrag\019_utleverans\dagvattenutredning Kapellet, PM.docx 3(6)

18 Dagvatten, Kapellet, Klippan 1 Inledning Klippans kommun håller på att ta fram en detaljplan för området Kapellet. Som underlag till detaljplanen behövs en principlösning för ett dagvattenmagasin. 2 Syfte Uppdraget omfattar framtagning av principlösning för dagvattenmagasin avseende utformning, volym, urtappningsflöde, placering samt avledning av vattnet till Bäljane å. Avstämning ska ske med geohydrolog/geotekniker. 3 Ingående områden Området som ingår i utredningen är totalt ca 2,8 ha. Det ligger i direkt anslutning till Kapellet i Klippan. Öster om Kapellet och norr om Vedby-vägen. 4 Dimensioneringsunderlag/förutsättningar Kommunen önskar en LOD-lösning både av miljöskäl och av kostnadsskäl. Dagvattenberäkningarna har gjorts enligt Svenskt Vatten P104, tabell 8.3 och tabell 5.2. Anläggningarna dimensioneras enligt Dahlströms formel för ett 10-årsregn med 25 %:s förhöjning med tanke på väntade klimatförändringar. Följande underlag har använts vid utredningen: Antagandehandling reviderad Gatu- och VA-utredning gjord av Griab, daterad Strandskyddsutredning gjord av WSP daterad Geotekniska undersökningar daterade och Dessutom har ett besök gjorts på plats den 11 april 2014 tillsammans med Camilla Lundgren och Sara Borglin. Uppdrag: , Kapellet, Klippan Beställare: Klippans kommun O:\HBG\255092\01_Tyréns uppdrag\019_utleverans\dagvattenutredning Kapellet, PM.docx 4(6)

19 Dagvatten, Kapellet, Klippan 5 Organisation Torbjörn Melin har varit uppdragsansvarig och utfört huvuddelen av uppdraget. Henrik Alsterling och Stefan Aguayo har varit handläggare respektive kvalitetsgranskare. Från kommunens sida har Camilla Lundgren varit ansvarig och Sara Borglin varit handläggare. 6 Mark- och grundvattenförhållanden Perkolations- och infiltrationsmöjligheterna inom området bedöms som goda, då de översta metrarna i huvudsak utgörs av vattengenomsläpplig sand. Vid de geotekniska undersökningarna låg den fria vattenytan, som noterades vid skruvprovtagning, på +35 till +36 med lägre nivåer när slänterna närmas. Detta innebär att grundvattenytan ligger minst två meter under befintlig markyta och medför således inget bekymmer för infiltration/perkolation. Generellt gäller att det bör undvikas att ytvatten kan rinna över släntkanten ner mot Bäljane å, enligt rekommendationer från de geotekniska undersökningarna. Föreslagen placering av dagvattenmagasinet, se kap 8, är i ett område där slänten inte har pekats ut som ett riskområde. Vidare innebär föreslagen utformning av dagvattenmagasinet att flödet kommer att fördelas ut över en större yta varför risken för erosion minimeras. 7 Dagvattenberäkningar Beräkningar har gjorts dels för alla hårdgjorda ytor (tak och gator) dels för endast gator. Avrinningskoefficienterna har valts till 0,9 för taken och 0,8 för gatorna. Avtappningen från magasinet har satts till 10 l/s. 7.1 Traditionellt system Om traditionellt system med täta ledningar väljs ser beräkningarna ut som nedan: Behovet av magasin blir då 180 m3 för ett 10-årsregn på 2 timmar. 2 timmar är det svåraste fallet för detta område. Om dimensionering görs för ett 25-årsregn behöver volymen vara 260 m Hustaksinfiltration Om hustakens regnvatten kan infiltreras helt minskar den erforderliga magasinsvolymen till som högst 70 m3 för ett 10-årsregn och 110 m3 för ett 25-årsregn. Svåraste varaktighet är även då 2 timmar. Uppdrag: , Kapellet, Klippan Beställare: Klippans kommun O:\HBG\255092\01_Tyréns uppdrag\019_utleverans\dagvattenutredning Kapellet, PM.docx 5(6)

20 Dagvatten, Kapellet, Klippan 7.3 Infiltration av hustak och gatuvatten Om även gatuytorna kan infiltrera/perkolera blir volymerna till magasinet ännu mindre. Hur mycket mindre kräver dock en del beräkningar som inte ryms inom denna utredning. Jfr kap Placering av dagvattenmagasin Magasinet föreslås bli placerat mellan tomterna längst upp i nordöst i området. Se bilaga 1. Notera att magasinet får inte gå längre ut än till de intilliggande tomternas förlängda gräns. Området utanför är strandskyddat. Magasinets yta föreslås till som högst 300 m2 och med ett medeldjup på 0,60 m. Ju mer infiltration som väljs i systemet ju mindre och grundare magasin behövs. Magasinet utförs som ett infiltrationsmagasin med otät botten. I den nordöstra kanten ges vattnet möjlighet att rinna över en kant och ut över gräset. Jfr fig 6.3 i P105. Avståndet till ravinen ned mot Bäljane å är m. 9 Förslag för att minska magasinsbehovet Nedan följer förslag som minskar behovet av magasin och ökar infiltrationen, jfr kap. 7: Husen förses med utkastare med tät vattenavledare första metern ut från huset. Husens dränering leds antingen i separat ledning till infiltrationsmagasinet eller ut tilldräneringsstråken i gatorna. I gatorna och parkeringen vid Kapellet läggs dräneringsstråk. Dräneringsstråken leds i gatorna till infiltrationsmagsinet. Regnvattenbrunnar med sandfång kopplas till dräneringsstråket.se fig. 9.29, P Övrigt att notera För att få avvattningen att bli bra krävs stor noggrannhet vid höjdsättningen. Husen måste ligga högt och gatorna lågt. Likaså måste dagvattnet kunna ledas ned mot magasinet, inga lågpunkter får finnas inom området. För att säkerställa att även de allra största regnen inte medför några problem så föreslås att höjdsättning görs så att vatten också kan rinna ut i områdets nordvästra hörn, vid GC-vägen. Exakt utformning av dagvattensystem görs i en mer detaljerad utredning eller i samband med projekteringen. Uppdrag: , Kapellet, Klippan Beställare: Klippans kommun O:\HBG\255092\01_Tyréns uppdrag\019_utleverans\dagvattenutredning Kapellet, PM.docx 6(6)
