1 Svesol solfångarsystem Så fungerar det Beskrivning Drift Underhåll Garanti Tack För att Ni köpt en Svesol värmeanläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2011 Svesol solfångarsystem Svesol värmesystem AB 2011 Svesol Svesol Solfångarsystem Solfångarsystem v04 v

2 Att tänka på Användning Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Författare och sammanställare: Magnus Gahnold och Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Beskrivning av Svesol solvärmesystem... 3 Funktion och solvärmeutbyte... 3 Ackumulatortanken i ett kombisystem... 3 Ingående delar... 3 Inkopplingar för olika systemlösningar... 5 Drift, underhåll och skötsel... 7 Kontrollista... 7 Flödet... 8 Värmebäraren... 8 Systemtryck... 8 Trycket på expansionskärlets luftsida... 8 Reglercentralens funktion... 9 Backventilens funktion... 9 Garanti... 9 Garantisedel

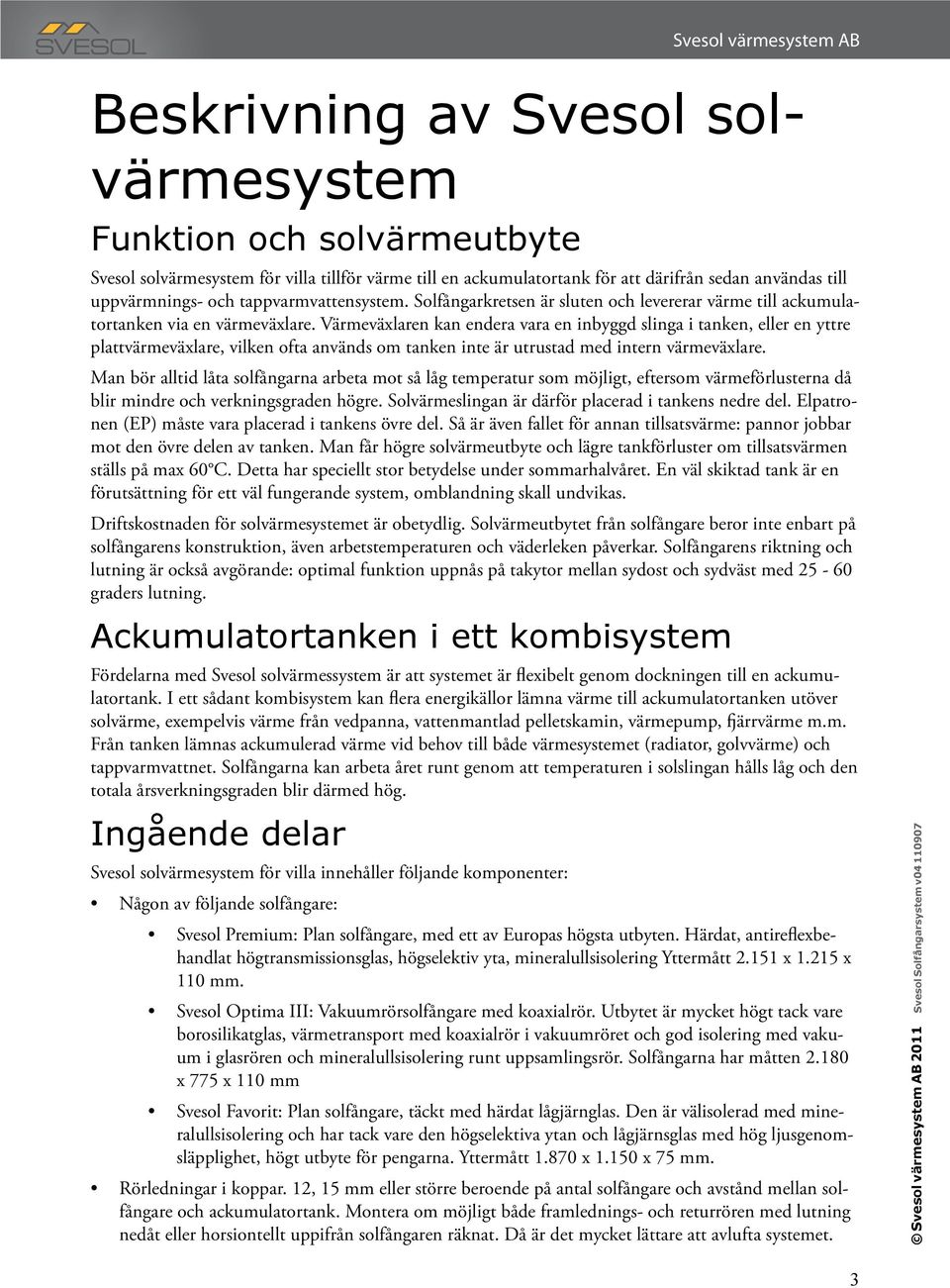

3 Beskrivning av Svesol solvärmesystem Funktion och solvärmeutbyte Svesol solvärmesystem för villa tillför värme till en ackumulatortank för att därifrån sedan användas till uppvärmnings- och tappvarmvattensystem. Solfångarkretsen är sluten och levererar värme till ackumulatortanken via en värmeväxlare. Värmeväxlaren kan endera vara en inbyggd slinga i tanken, eller en yttre plattvärmeväxlare, vilken ofta används om tanken inte är utrustad med intern värmeväxlare. Man bör alltid låta solfångarna arbeta mot så låg temperatur som möjligt, eftersom värmeförlusterna då blir mindre och verkningsgraden högre. Solvärmeslingan är därför placerad i tankens nedre del. Elpatronen (EP) måste vara placerad i tankens övre del. Så är även fallet för annan tillsatsvärme: pannor jobbar mot den övre delen av tanken. Man får högre solvärmeutbyte och lägre tankförluster om tillsatsvärmen ställs på max 60 C. Detta har speciellt stor betydelse under sommarhalvåret. En väl skiktad tank är en förutsättning för ett väl fungerande system, omblandning skall undvikas. Driftskostnaden för solvärmesystemet är obetydlig. Solvärmeutbytet från solfångare beror inte enbart på solfångarens konstruktion, även arbetstemperaturen och väderleken påverkar. Solfångarens riktning och lutning är också avgörande: optimal funktion uppnås på takytor mellan sydost och sydväst med graders lutning. Ackumulatortanken i ett kombisystem Fördelarna med Svesol solvärmessystem är att systemet är flexibelt genom dockningen till en ackumulatortank. I ett sådant kombisystem kan flera energikällor lämna värme till ackumulatortanken utöver solvärme, exempelvis värme från vedpanna, vattenmantlad pelletskamin, värmepump, fjärrvärme m.m. Från tanken lämnas ackumulerad värme vid behov till både värmesystemet (radiator, golvvärme) och tappvarmvattnet. Solfångarna kan arbeta året runt genom att temperaturen i solslingan hålls låg och den totala årsverkningsgraden blir därmed hög. Ingående delar Svesol solvärmesystem för villa innehåller följande komponenter: Någon av följande solfångare: Svesol Premium: Plan solfångare, med ett av Europas högsta utbyten. Härdat, antireflexbehandlat högtransmissionsglas, högselektiv yta, mineralullsisolering Yttermått x x 110 mm. Svesol Optima III: Vakuumrörsolfångare med koaxialrör. Utbytet är mycket högt tack vare borosilikatglas, värmetransport med koaxialrör i vakuumröret och god isolering med vakuum i glasrören och mineralullsisolering runt uppsamlingsrör. Solfångarna har måtten x 775 x 110 mm Svesol Favorit: Plan solfångare, täckt med härdat lågjärnglas. Den är välisolerad med mineralullsisolering och har tack vare den högselektiva ytan och lågjärnsglas med hög ljusgenomsläpplighet, högt utbyte för pengarna. Yttermått x x 75 mm. Rörledningar i koppar. 12, 15 mm eller större beroende på antal solfångare och avstånd mellan solfångare och ackumulatortank. Montera om möjligt både framlednings- och returrören med lutning nedåt eller horsiontellt uppifrån solfångaren räknat. Då är det mycket lättare att avlufta systemet. 3

4 Isolering. Högtemperaturtålig för att klara driftsförhållandena i en solvärmeanläggning. Värmebärare: Tyfocor LS - speciellt utvecklad till solvärmeanläggningar. Värmebäraren är själva vätskan som transporterar värme från solfångarna till ackumulatortanken. Som värmebärare används Tyfocor LS, en speciell färdigblandad glykol anpassad för de höga temperaturer som kan förekomma i ett solvärmesystem. Någon av följande pumpkoppel: Solkretsarmatur Svesol Sencon består av en isolerad armaturlåda innehållande högtryckspump, kulventiler med inbyggda termometrar i solkretsens fram och returledning, backventil för att förhindra oönskad självcirkulation i solkrets, manometer, på- och avtappningsventiler, säkerhetsventil, flödesmätare, luftfång samt anslutning för expansionskärl. Svesol Sencon är avsedd för att användas kopplad mot ackumulatortank med inbyggd solvärmeslinga. Solkretsarmatur Svesol Sencon HE består av en isolerad armaturlåda innehållande högeffektik, energisnål, varvtalsstyrd högtryckspump, kulventiler med inbyggda termometrar i solkretsens fram och returledning, backventil för att förhindra oönskad självcirkulation i solkrets, manometer, på- och avtappningsventiler, säkerhetsventil, flödesmätare, luftfång samt anslutning för expansionskärl. Svesol Sencon HE är avsedd för att användas kopplad mot ackumulatortank med inbyggd solvärmeslinga. Solkretsarmatur Solex Mini med inbyggd värmeväxlare. Solex Mini består av en isolerad armaturlåda innehållande högtryckspump för primärsidan, cirkulationspump för sekundärsidan, plattvärmeväxlare, kulventiler med inbyggda termometrar i solkretsens fram och returledning, kulventiler med inbyggda termometrar i sekundärkretsens fram och returledning, backventil för att förhindra oönskad självcirkulation i primärkrets och sekundärkrets, manometer, på- och avtappningsventiler, säkerhetsventil, flödesmätare, luftfång samt anslutning för expansionskärl. Solex Mini är avsedd för att användas kopplad mot ackumulatortank utan inbyggd solvärmeslinga samt mot ackumulatortank där man vill uppnå en bättre skiktning. Till Solex Mini finns termiska eller elektriska växelventiler som tillval. Någon av följande reglercentraler. För mer information om reglercentralens funktioner, se manualen för reglercentralen som finns längre fram i detta häfte. Deltasol BS Plus Deltasol C HE Deltasol E 4

5 Inkopplingar för olika systemlösningar Nedan visas ingående delar och principiella inkopplingar av ett antal olika solvärmesystem. Sencon Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solkretsarmatur Ackumulatortank Varmvatten Pannkrets Eftervslinga EP Förvslinga Shunt Kallvatten Pump Radiatorkrets Bild 1: Skiss med ingående delar och principiell inkoppling mot ackumulatortank med inbyggd solvärmeslinga med Sencon 5

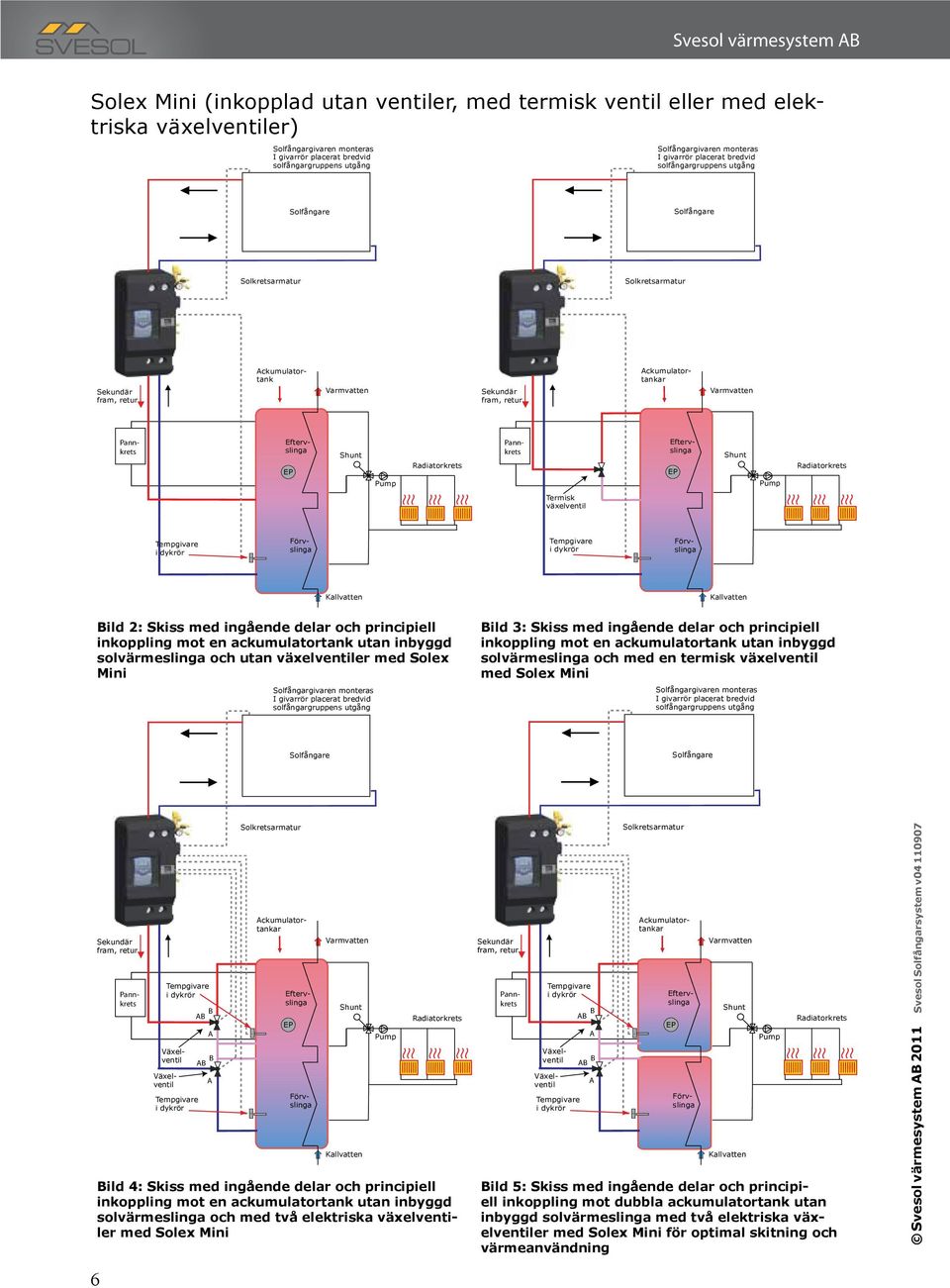

6 Solex Mini (inkopplad utan ventiler, med termisk ventil eller med elektriska växelventiler) Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solfångare Solkretsarmatur Solkretsarmatur Sekundär fram, retur Ackumulatortank Varmvatten Sekundär fram, retur Ackumulatortankar Varmvatten Pannkrets Eftervslinga EP Shunt Pump Radiatorkrets Pannkrets Eftervslinga EP Shunt Pump Radiatorkrets Termisk växelventil Förvslinga Förvslinga Kallvatten Kallvatten Bild 2: Skiss med ingående delar och principiell inkoppling mot en ackumulatortank utan inbyggd solvärmeslinga och utan växelventiler med Solex Mini Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Bild 3: Skiss med ingående delar och principiell inkoppling mot en ackumulatortank utan inbyggd solvärmeslinga och med en termisk växelventil med Solex Mini Solfångargivaren monteras I givarrör placerat bredvid solfångargruppens utgång Solfångare Solfångare Sekundär fram, retur Bild 4: Skiss med ingående delar och principiell inkoppling mot en ackumulatortank utan inbyggd solvärmeslinga och med två elektriska växelventiler med Solex Mini 6 Pannkrets B AB A AB B A Solkretsarmatur Ackumulatortankar Eftervslinga EP Förvslinga Varmvatten Shunt Kallvatten Pump Radiatorkrets Sekundär fram, retur Pannkrets Växelventil Växelventil Växelventil Växelventil B AB A AB B A Solkretsarmatur Ackumulatortankar Eftervslinga Förvslinga Varmvatten Shunt Kallvatten Pump Radiatorkrets Bild 5: Skiss med ingående delar och principiell inkoppling mot dubbla ackumulatortank utan inbyggd solvärmeslinga med två elektriska växelventiler med Solex Mini för optimal skitning och värmeanvändning EP

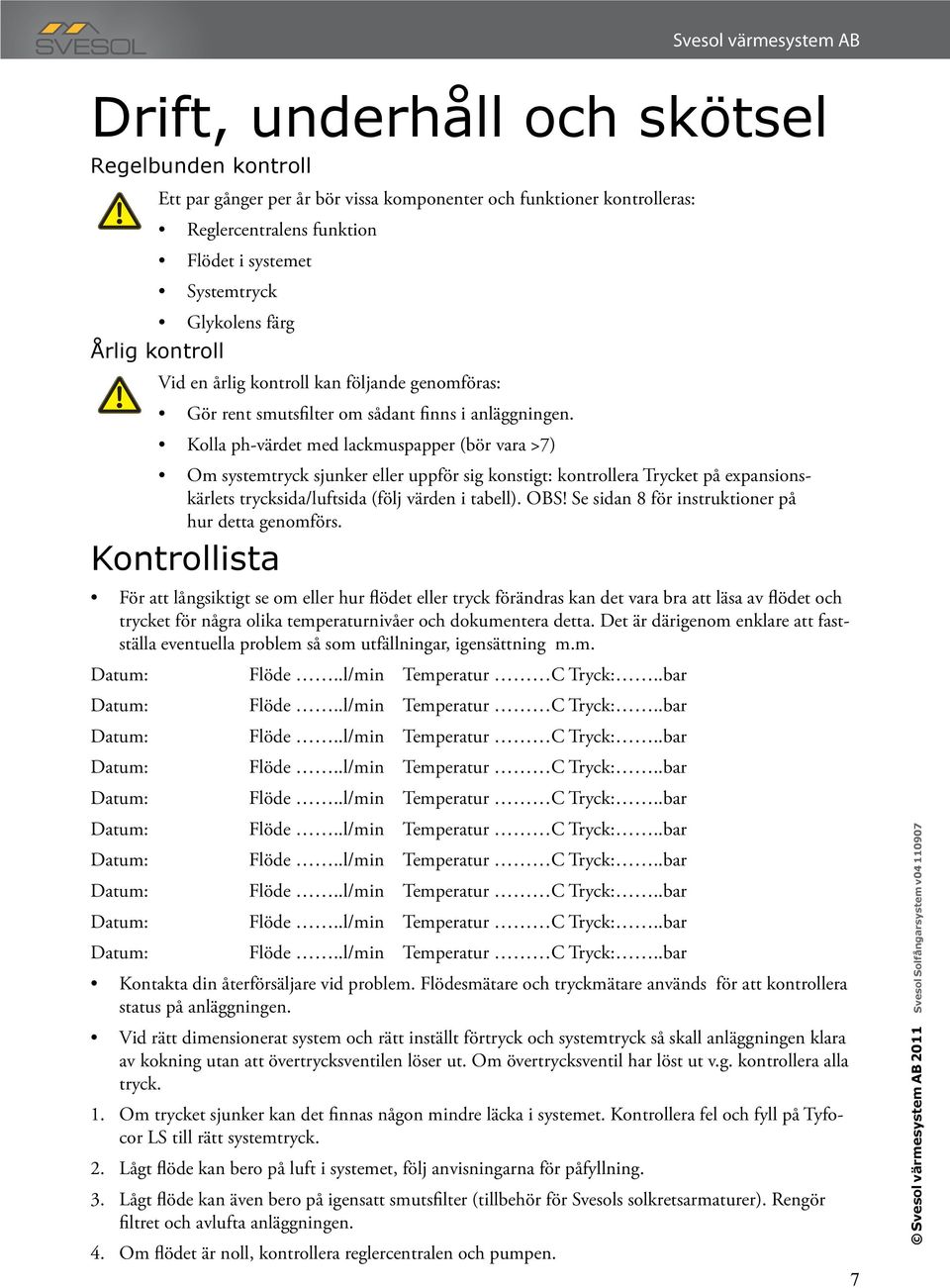

7 Drift, underhåll och skötsel Regelbunden kontroll Ett par gånger per år bör vissa komponenter och funktioner kontrolleras: Reglercentralens funktion Flödet i systemet Systemtryck Glykolens färg Årlig kontroll Vid en årlig kontroll kan följande genomföras: Gör rent smutsfilter om sådant finns i anläggningen. Kolla ph-värdet med lackmuspapper (bör vara >7) Om systemtryck sjunker eller uppför sig konstigt: kontrollera Trycket på expansionskärlets trycksida/luftsida (följ värden i tabell). OBS! Se sidan 8 för instruktioner på hur detta genomförs. Kontrollista För att långsiktigt se om eller hur flödet eller tryck förändras kan det vara bra att läsa av flödet och trycket för några olika temperaturnivåer och dokumentera detta. Det är därigenom enklare att fastställa eventuella problem så som utfällningar, igensättning m.m. Kontakta din återförsäljare vid problem. Flödesmätare och tryckmätare används för att kontrollera status på anläggningen. Vid rätt dimensionerat system och rätt inställt förtryck och systemtryck så skall anläggningen klara av kokning utan att övertrycksventilen löser ut. Om övertrycksventil har löst ut v.g. kontrollera alla tryck. 1. Om trycket sjunker kan det finnas någon mindre läcka i systemet. Kontrollera fel och fyll på Tyfocor LS till rätt systemtryck. 2. Lågt flöde kan bero på luft i systemet, följ anvisningarna för påfyllning. 3. Lågt flöde kan även bero på igensatt smutsfilter (tillbehör för Svesols solkretsarmaturer). Rengör filtret och avlufta anläggningen. 4. Om flödet är noll, kontrollera reglercentralen och pumpen. 7

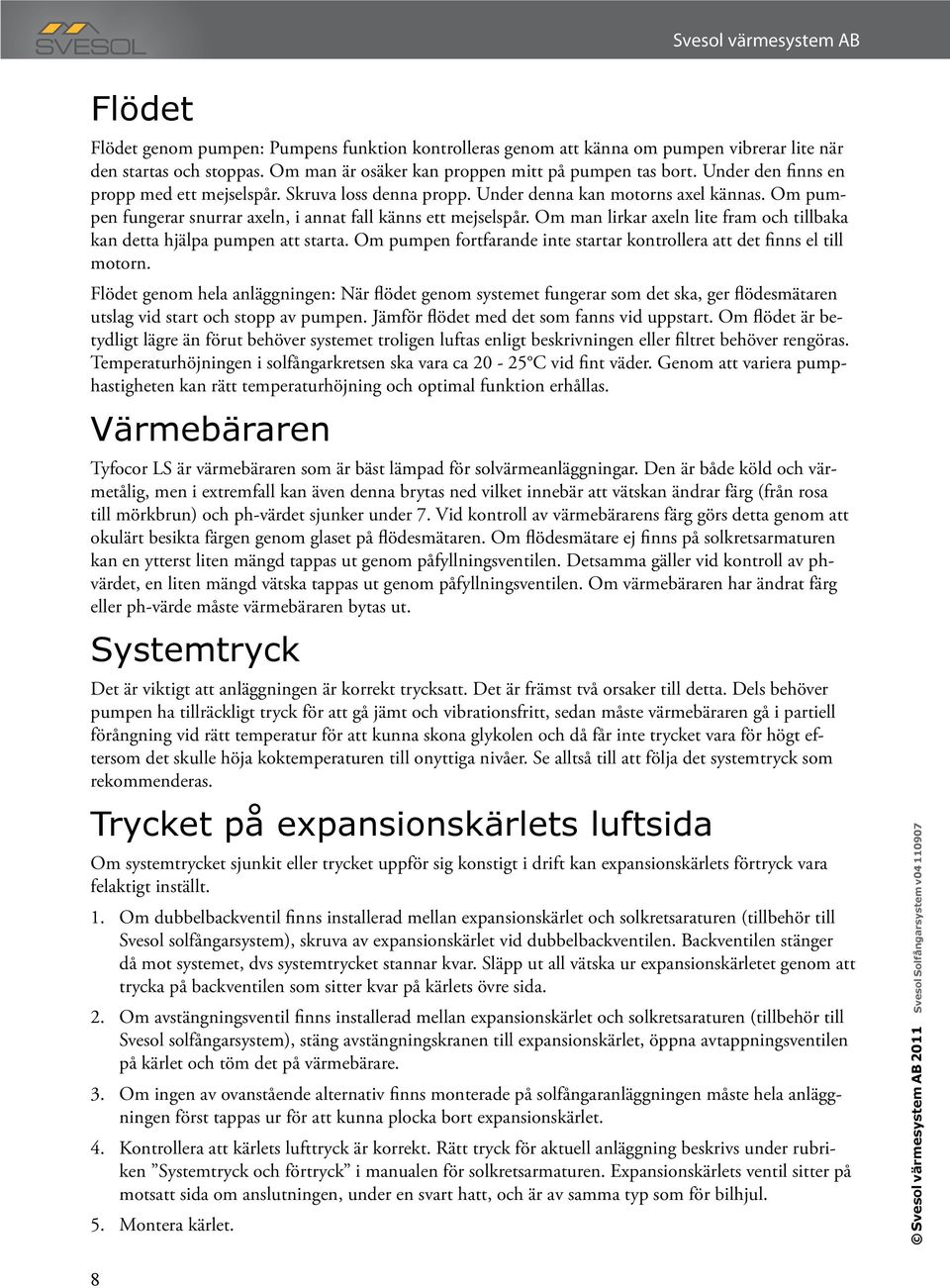

8 Flödet Flödet genom pumpen: Pumpens funktion kontrolleras genom att känna om pumpen vibrerar lite när den startas och stoppas. Om man är osäker kan proppen mitt på pumpen tas bort. Under den finns en propp med ett mejselspår. Skruva loss denna propp. Under denna kan motorns axel kännas. Om pumpen fungerar snurrar axeln, i annat fall känns ett mejselspår. Om man lirkar axeln lite fram och tillbaka kan detta hjälpa pumpen att starta. Om pumpen fortfarande inte startar kontrollera att det finns el till motorn. Flödet genom hela anläggningen: När flödet genom systemet fungerar som det ska, ger flödesmätaren utslag vid start och stopp av pumpen. Jämför flödet med det som fanns vid uppstart. Om flödet är betydligt lägre än förut behöver systemet troligen luftas enligt beskrivningen eller filtret behöver rengöras. Temperaturhöjningen i solfångarkretsen ska vara ca C vid fint väder. Genom att variera pumphastigheten kan rätt temperaturhöjning och optimal funktion erhållas. Värmebäraren Tyfocor LS är värmebäraren som är bäst lämpad för solvärmeanläggningar. Den är både köld och värmetålig, men i extremfall kan även denna brytas ned vilket innebär att vätskan ändrar färg (från rosa till mörkbrun) och ph-värdet sjunker under 7. Vid kontroll av värmebärarens färg görs detta genom att okulärt besikta färgen genom glaset på flödesmätaren. Om flödesmätare ej finns på solkretsarmaturen kan en ytterst liten mängd tappas ut genom påfyllningsventilen. Detsamma gäller vid kontroll av phvärdet, en liten mängd vätska tappas ut genom påfyllningsventilen. Om värmebäraren har ändrat färg eller ph-värde måste värmebäraren bytas ut. Systemtryck Det är viktigt att anläggningen är korrekt trycksatt. Det är främst två orsaker till detta. Dels behöver pumpen ha tillräckligt tryck för att gå jämt och vibrationsfritt, sedan måste värmebäraren gå i partiell förångning vid rätt temperatur för att kunna skona glykolen och då får inte trycket vara för högt eftersom det skulle höja koktemperaturen till onyttiga nivåer. Se alltså till att följa det systemtryck som rekommenderas. Trycket på expansionskärlets luftsida Om systemtrycket sjunkit eller trycket uppför sig konstigt i drift kan expansionskärlets förtryck vara felaktigt inställt. 1. Om dubbelbackventil finns installerad mellan expansionskärlet och solkretsaraturen (tillbehör till Svesol solfångarsystem), skruva av expansionskärlet vid dubbelbackventilen. Backventilen stänger då mot systemet, dvs systemtrycket stannar kvar. Släpp ut all vätska ur expansionskärletet genom att trycka på backventilen som sitter kvar på kärlets övre sida. 2. Om avstängningsventil finns installerad mellan expansionskärlet och solkretsaraturen (tillbehör till Svesol solfångarsystem), stäng avstängningskranen till expansionskärlet, öppna avtappningsventilen på kärlet och töm det på värmebärare. 3. Om ingen av ovanstående alternativ finns monterade på solfångaranläggningen måste hela anläggningen först tappas ur för att kunna plocka bort expansionskärlet. 4. Kontrollera att kärlets lufttryck är korrekt. Rätt tryck för aktuell anläggning beskrivs under rubriken Systemtryck och förtryck i manualen för solkretsarmaturen. Expansionskärlets ventil sitter på motsatt sida om anslutningen, under en svart hatt, och är av samma typ som för bilhjul. 5. Montera kärlet. 8

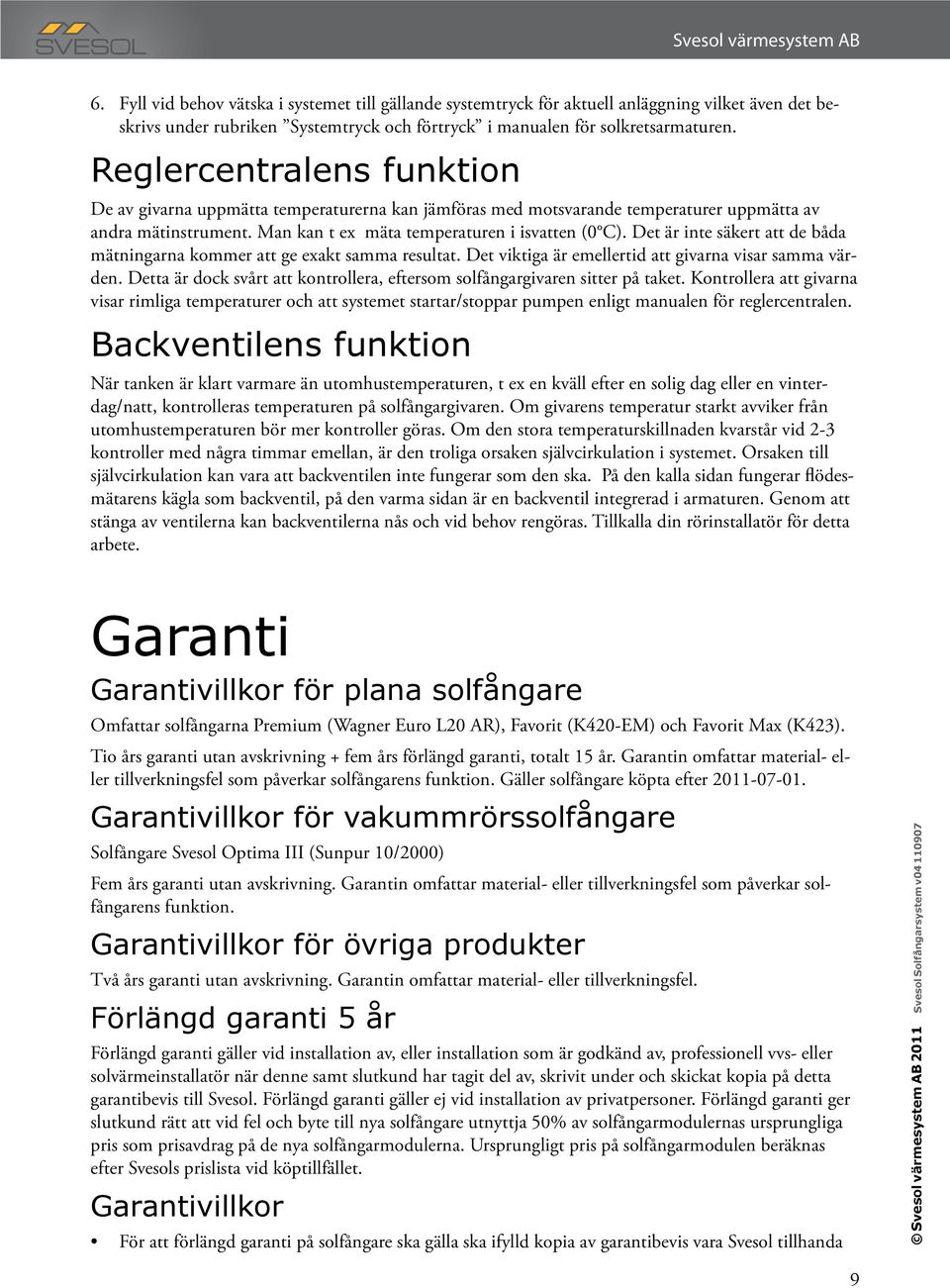

9 6. Fyll vid behov vätska i systemet till gällande systemtryck för aktuell anläggning vilket även det beskrivs under rubriken Systemtryck och förtryck i manualen för solkretsarmaturen. Reglercentralens funktion De av givarna uppmätta temperaturerna kan jämföras med motsvarande temperaturer uppmätta av andra mätinstrument. Man kan t ex mäta temperaturen i isvatten (0 C). Det är inte säkert att de båda mätningarna kommer att ge exakt samma resultat. Det viktiga är emellertid att givarna visar samma värden. Detta är dock svårt att kontrollera, eftersom solfångargivaren sitter på taket. Kontrollera att givarna visar rimliga temperaturer och att systemet startar/stoppar pumpen enligt manualen för reglercentralen. Backventilens funktion När tanken är klart varmare än utomhustemperaturen, t ex en kväll efter en solig dag eller en vinterdag/natt, kontrolleras temperaturen på solfångargivaren. Om givarens temperatur starkt avviker från utomhustemperaturen bör mer kontroller göras. Om den stora temperaturskillnaden kvarstår vid 2-3 kontroller med några timmar emellan, är den troliga orsaken självcirkulation i systemet. Orsaken till självcirkulation kan vara att backventilen inte fungerar som den ska. På den kalla sidan fungerar flödesmätarens kägla som backventil, på den varma sidan är en backventil integrerad i armaturen. Genom att stänga av ventilerna kan backventilerna nås och vid behov rengöras. Tillkalla din rörinstallatör för detta arbete. Garanti Garantivillkor för plana solfångare Omfattar solfångarna Premium (Wagner Euro L20 AR), Favorit (K420-EM) och Favorit Max (K423). Tio års garanti utan avskrivning + fem års förlängd garanti, totalt 15 år. Garantin omfattar material- eller tillverkningsfel som påverkar solfångarens funktion. Gäller solfångare köpta efter Garantivillkor för vakummrörssolfångare Solfångare Svesol Optima III (Sunpur 10/2000) Fem års garanti utan avskrivning. Garantin omfattar material- eller tillverkningsfel som påverkar solfångarens funktion. Garantivillkor för övriga produkter Två års garanti utan avskrivning. Garantin omfattar material- eller tillverkningsfel. Förlängd garanti 5 år Förlängd garanti gäller vid installation av, eller installation som är godkänd av, professionell vvs- eller solvärmeinstallatör när denne samt slutkund har tagit del av, skrivit under och skickat kopia på detta garantibevis till Svesol. Förlängd garanti gäller ej vid installation av privatpersoner. Förlängd garanti ger slutkund rätt att vid fel och byte till nya solfångare utnyttja 50% av solfångarmodulernas ursprungliga pris som prisavdrag på de nya solfångarmodulerna. Ursprungligt pris på solfångarmodulen beräknas efter Svesols prislista vid köptillfället. Garantivillkor För att förlängd garanti på solfångare ska gälla ska ifylld kopia av garantibevis vara Svesol tillhanda 9

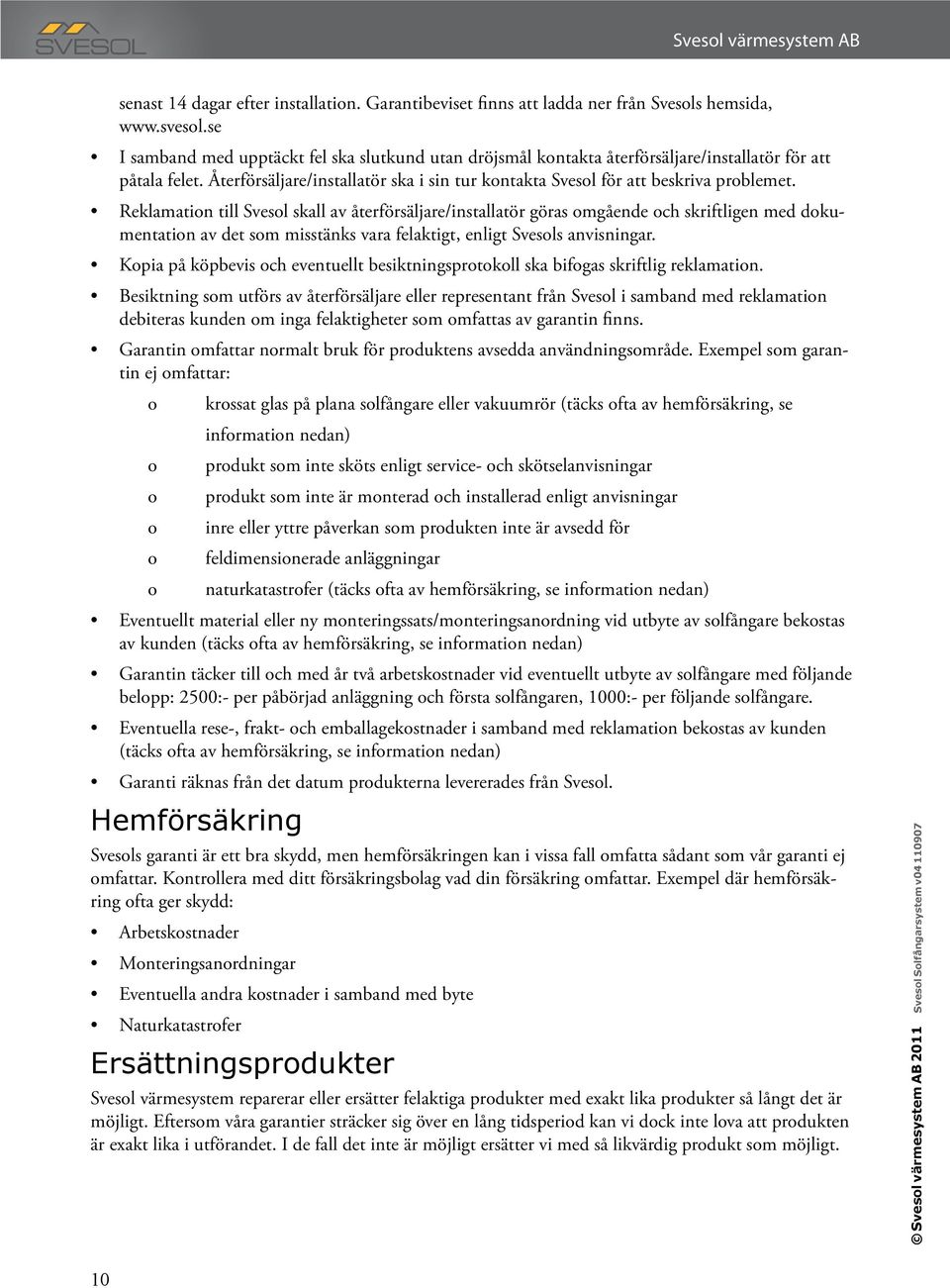

10 senast 14 dagar efter installation. Garantibeviset finns att ladda ner från Svesols hemsida, I samband med upptäckt fel ska slutkund utan dröjsmål kontakta återförsäljare/installatör för att påtala felet. Återförsäljare/installatör ska i sin tur kontakta Svesol för att beskriva problemet. Reklamation till Svesol skall av återförsäljare/installatör göras omgående och skriftligen med dokumentation av det som misstänks vara felaktigt, enligt Svesols anvisningar. Kopia på köpbevis och eventuellt besiktningsprotokoll ska bifogas skriftlig reklamation. Besiktning som utförs av återförsäljare eller representant från Svesol i samband med reklamation debiteras kunden om inga felaktigheter som omfattas av garantin finns. Garantin omfattar normalt bruk för produktens avsedda användningsområde. Exempel som garantin ej omfattar: o krossat glas på plana solfångare eller vakuumrör (täcks ofta av hemförsäkring, se information nedan) o produkt som inte sköts enligt service- och skötselanvisningar o produkt som inte är monterad och installerad enligt anvisningar o inre eller yttre påverkan som produkten inte är avsedd för o feldimensionerade anläggningar o naturkatastrofer (täcks ofta av hemförsäkring, se information nedan) Eventuellt material eller ny monteringssats/monteringsanordning vid utbyte av solfångare bekostas av kunden (täcks ofta av hemförsäkring, se information nedan) Garantin täcker till och med år två arbetskostnader vid eventuellt utbyte av solfångare med följande belopp: 2500:- per påbörjad anläggning och första solfångaren, 1000:- per följande solfångare. Eventuella rese-, frakt- och emballagekostnader i samband med reklamation bekostas av kunden (täcks ofta av hemförsäkring, se information nedan) Garanti räknas från det datum produkterna levererades från Svesol. Hemförsäkring Svesols garanti är ett bra skydd, men hemförsäkringen kan i vissa fall omfatta sådant som vår garanti ej omfattar. Kontrollera med ditt försäkringsbolag vad din försäkring omfattar. Exempel där hemförsäkring ofta ger skydd: Arbetskostnader Monteringsanordningar Eventuella andra kostnader i samband med byte Naturkatastrofer Ersättningsprodukter Svesol värmesystem reparerar eller ersätter felaktiga produkter med exakt lika produkter så långt det är möjligt. Eftersom våra garantier sträcker sig över en lång tidsperiod kan vi dock inte lova att produkten är exakt lika i utförandet. I de fall det inte är möjligt ersätter vi med så likvärdig produkt som möjligt. 10

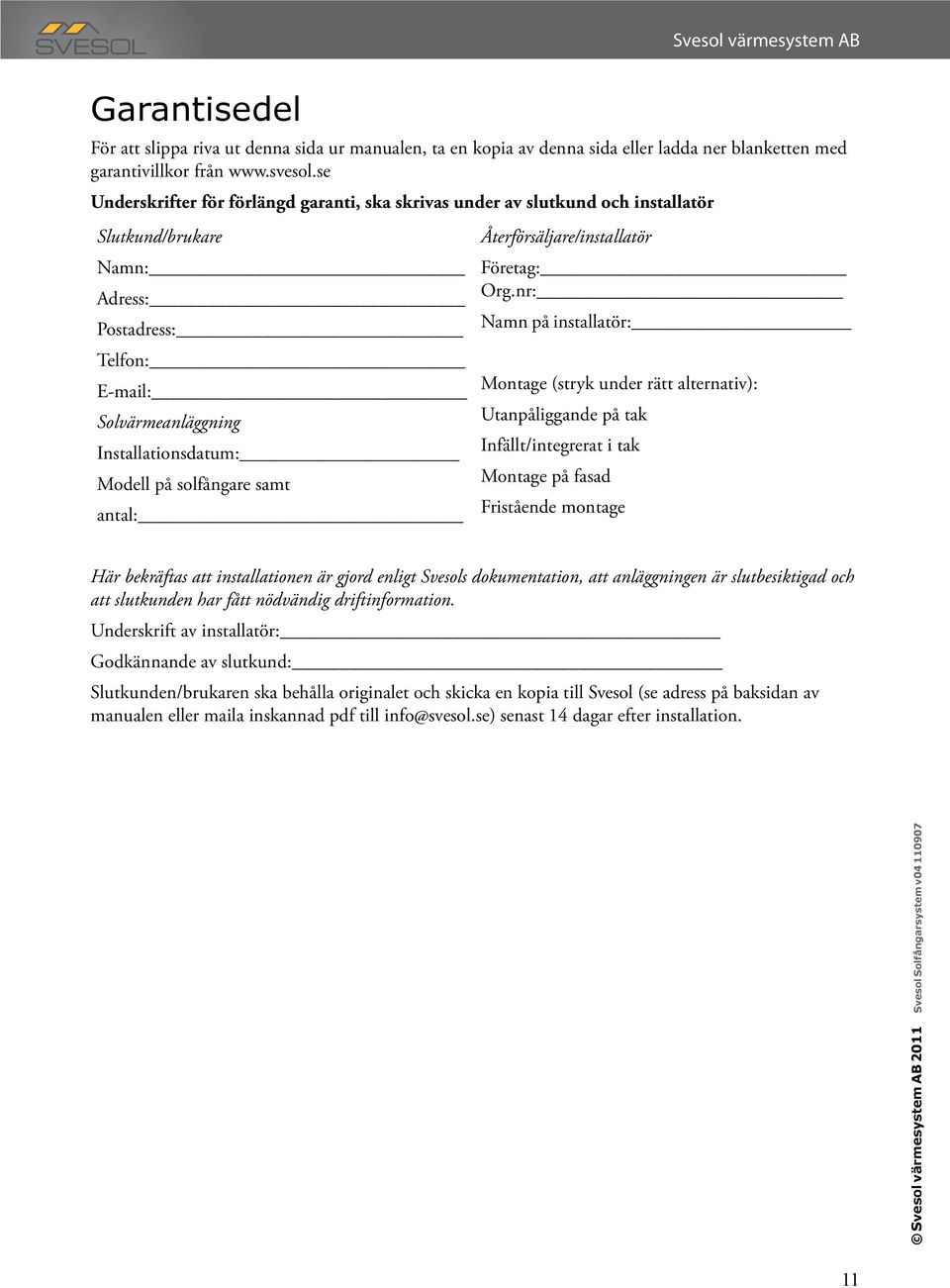

11 Garantisedel För att slippa riva ut denna sida ur manualen, ta en kopia av denna sida eller ladda ner blanketten med garantivillkor från Underskrifter för förlängd garanti, ska skrivas under av slutkund och installatör Slutkund/brukare Namn: Adress: Postadress: Telfon: Solvärmeanläggning Installationsdatum: Modell på solfångare samt antal: Återförsäljare/installatör Företag: Org.nr: Namn på installatör: Montage (stryk under rätt alternativ): Utanpåliggande på tak Infällt/integrerat i tak Montage på fasad Fristående montage Här bekräftas att installationen är gjord enligt Svesols dokumentation, att anläggningen är slutbesiktigad och att slutkunden har fått nödvändig driftinformation. Underskrift av installatör: Godkännande av slutkund: Slutkunden/brukaren ska behålla originalet och skicka en kopia till Svesol (se adress på baksidan av manualen eller maila inskannad pdf till info@svesol.se) senast 14 dagar efter installation. 11

12 Denna systembeskrivning är framtagen av Svesol värmesystem AB Djurmo DJURMO tfn: fax: Svesol Solfångarsystem v
