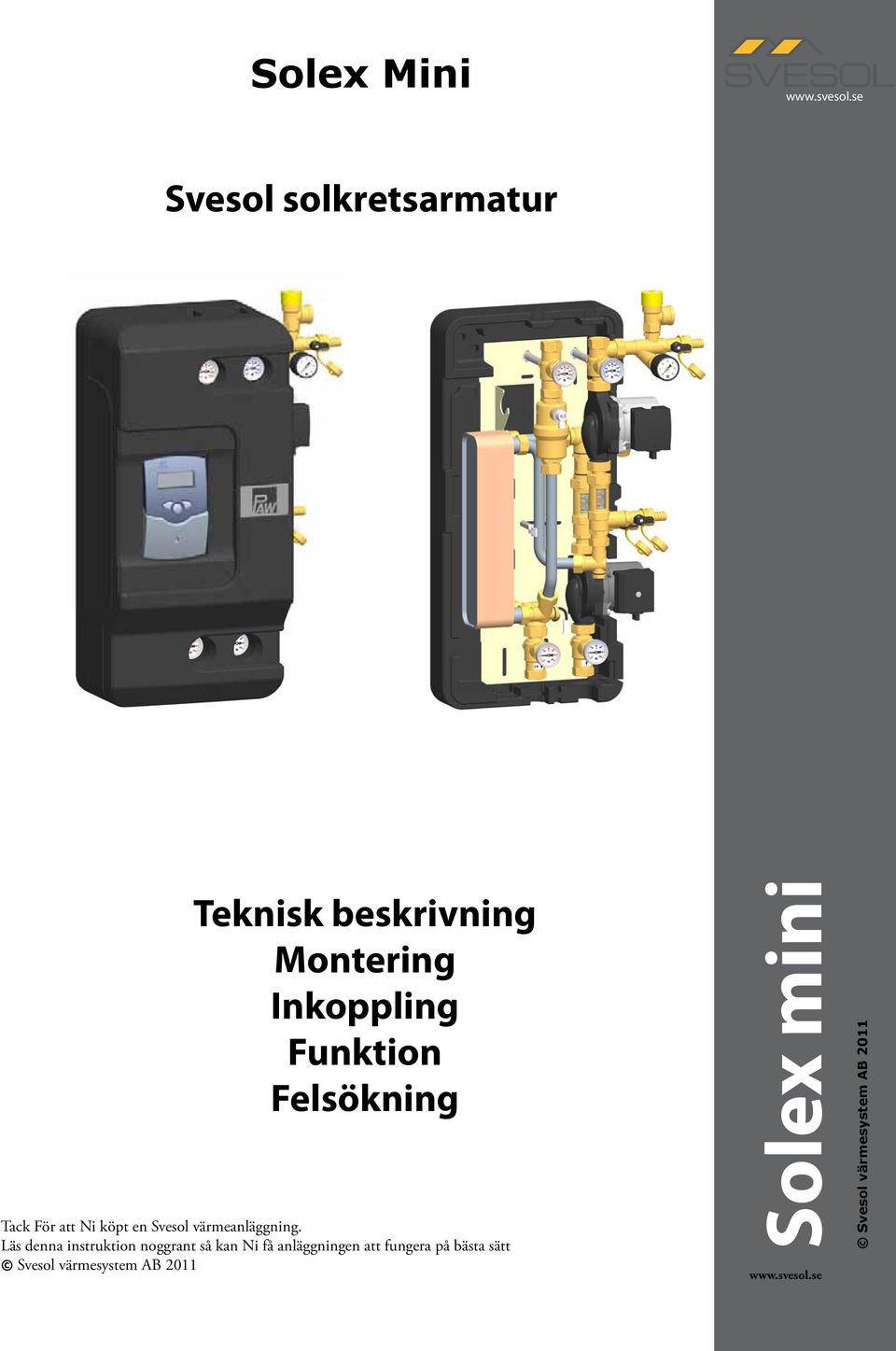

1 Solex Mini Svesol solkretsarmatur Teknisk beskrivning Montering Inkoppling Funktion Felsökning Tack För att Ni köpt en Svesol värmeanläggning. Läs denna instruktion noggrant så kan Ni få anläggningen att fungera på bästa sätt Svesol värmesystem AB 2011 Solex mini

2 Att tänka på Användning Denna bruksanvisning får enbart användas för montering av material som levererats genom Svesol värmesystem AB:s försorg. Upphovsrätt Denna bruksanvisning är upphovsrättsligt skyddad av Svesol värmesystem AB. Utgivare: Svesol värmesystem AB Översättning och bearbetning: Magnus Gahnold, Björn Svennbeck, Johan Vestlund Viktigt Vi anstränger oss för att allt ska vara rätt och att denna bruksanvisning ska vara lättläst. Alltnog kan fel ha smugit sig in. Notera därför följande: Fel och tekniska förändringar kan förekomma Du ansvarar för dina egna beräkningar. Följ byggnormer och andra normer. Denna bruksanvisning visar bara exempel på principer och ej kompletta lösningar. Innehåll Att tänka på... 2 Användning... 2 Upphovsrätt... 2 Viktigt... 2 Säkerhetsinstruktioner... 3 Produktbeskrivning... 3 Dimensionering... 3 Ingående delar... 3 Extra tillbehör... 4 Montering... 5 Elektrisk inkoppling... 7 Idrifttagande... 9 Funktion hos ventiler Systemtryck och förtryck Renspolning och uppfyllning sekundärkrets Provtryckning och renspolning av solkrets Uppfyllning primärkrets Avluftning Inställning av flöde Tömning av solkrets Tekniska specifikationer Reservdelar Pumpkurvor

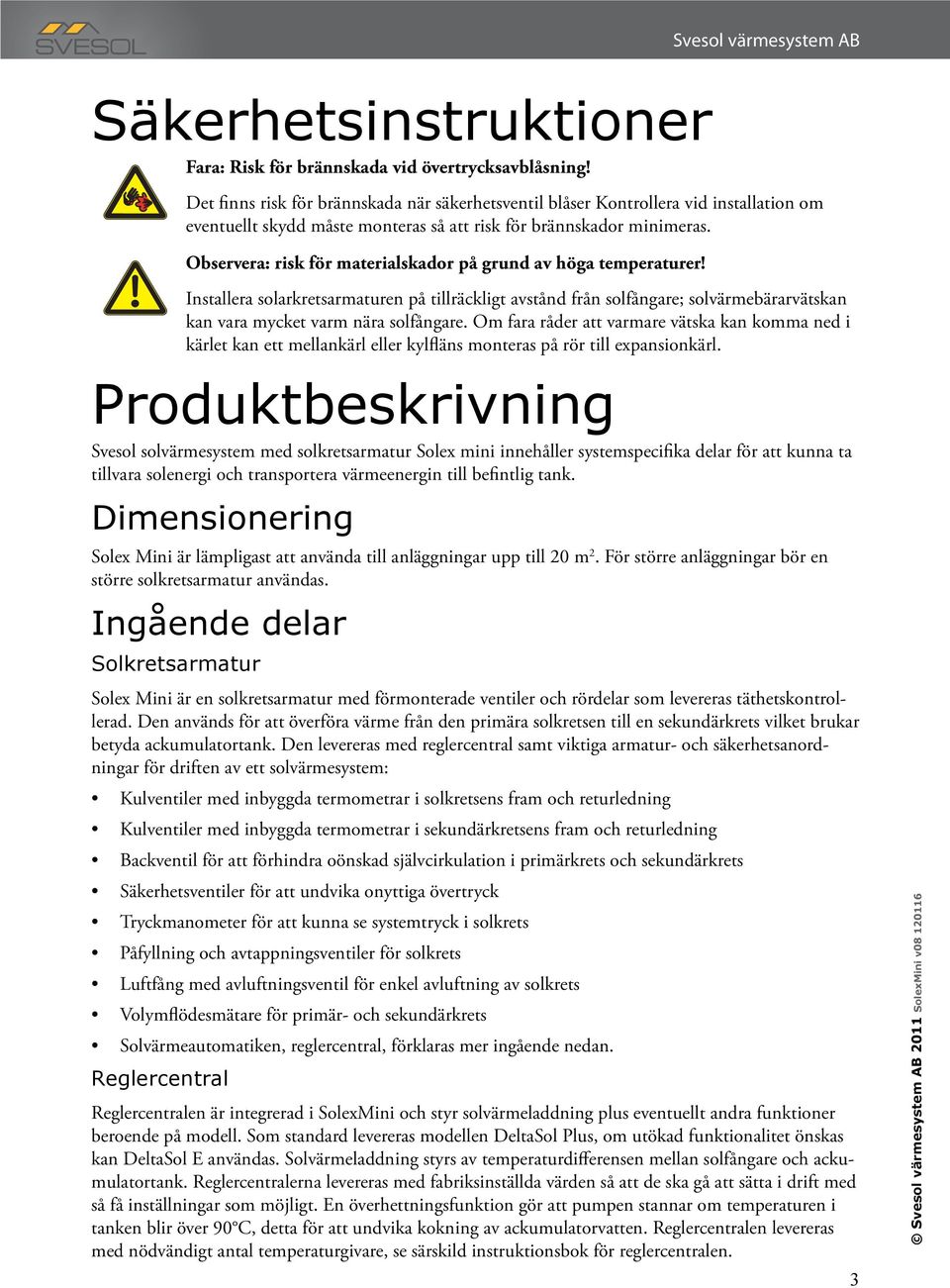

3 Säkerhetsinstruktioner Fara: Risk för brännskada vid övertrycksavblåsning! Det finns risk för brännskada när säkerhetsventil blåser Kontrollera vid installation om eventuellt skydd måste monteras så att risk för brännskador minimeras. Observera: risk för materialskador på grund av höga temperaturer! Installera solarkretsarmaturen på tillräckligt avstånd från solfångare; solvärmebärarvätskan kan vara mycket varm nära solfångare. Om fara råder att varmare vätska kan komma ned i kärlet kan ett mellankärl eller kylfläns monteras på rör till expansionkärl. Produktbeskrivning Svesol solvärmesystem med solkretsarmatur Solex mini innehåller systemspecifika delar för att kunna ta tillvara solenergi och transportera värmeenergin till befintlig tank. Dimensionering Solex Mini är lämpligast att använda till anläggningar upp till 20 m 2. För större anläggningar bör en större solkretsarmatur användas. Ingående delar Solkretsarmatur Solex Mini är en solkretsarmatur med förmonterade ventiler och rördelar som levereras täthetskontrollerad. Den används för att överföra värme från den primära solkretsen till en sekundärkrets vilket brukar betyda ackumulatortank. Den levereras med reglercentral samt viktiga armatur- och säkerhetsanordningar för driften av ett solvärmesystem: Kulventiler med inbyggda termometrar i solkretsens fram och returledning Kulventiler med inbyggda termometrar i sekundärkretsens fram och returledning Backventil för att förhindra oönskad självcirkulation i primärkrets och sekundärkrets Säkerhetsventiler för att undvika onyttiga övertryck Tryckmanometer för att kunna se systemtryck i solkrets Påfyllning och avtappningsventiler för solkrets Luftfång med avluftningsventil för enkel avluftning av solkrets Volymflödesmätare för primär- och sekundärkrets Solvärmeautomatiken, reglercentral, förklaras mer ingående nedan. Reglercentral Reglercentralen är integrerad i SolexMini och styr solvärmeladdning plus eventuellt andra funktioner beroende på modell. Som standard levereras modellen DeltaSol Plus, om utökad funktionalitet önskas kan DeltaSol E användas. Solvärmeladdning styrs av temperaturdifferensen mellan solfångare och ackumulatortank. Reglercentralerna levereras med fabriksinställda värden så att de ska gå att sätta i drift med så få inställningar som möjligt. En överhettningsfunktion gör att pumpen stannar om temperaturen i tanken blir över 90 C, detta för att undvika kokning av ackumulatorvatten. Reglercentralen levereras med nödvändigt antal temperaturgivare, se särskild instruktionsbok för reglercentralen. 3

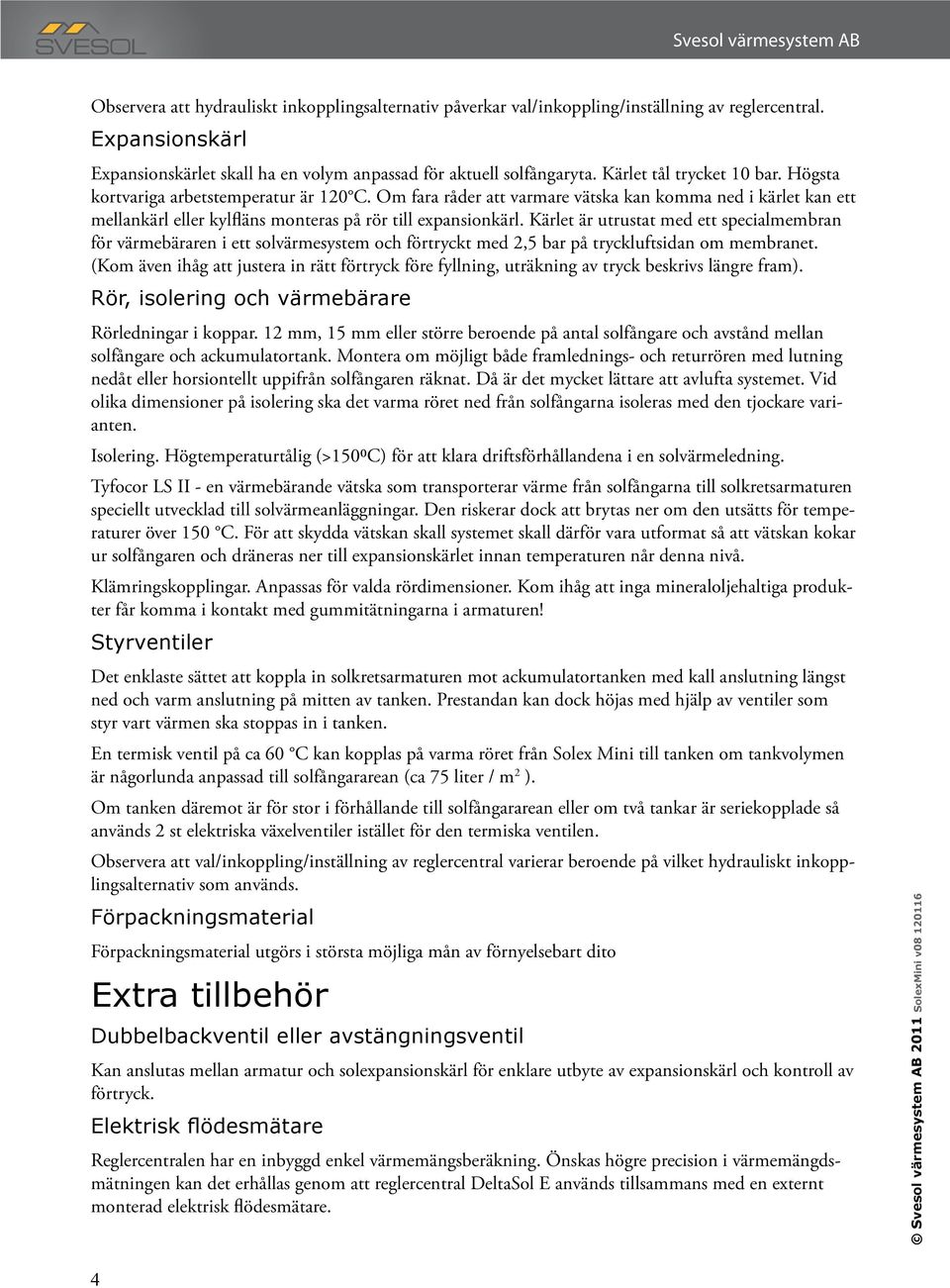

4 Observera att hydrauliskt inkopplingsalternativ påverkar val/inkoppling/inställning av reglercentral. Expansionskärl Expansionskärlet skall ha en volym anpassad för aktuell solfångaryta. Kärlet tål trycket 10 bar. Högsta kortvariga arbetstemperatur är 120 C. Om fara råder att varmare vätska kan komma ned i kärlet kan ett mellankärl eller kylfläns monteras på rör till expansionkärl. Kärlet är utrustat med ett specialmembran för värmebäraren i ett solvärmesystem och förtryckt med 2,5 bar på tryckluftsidan om membranet. (Kom även ihåg att justera in rätt förtryck före fyllning, uträkning av tryck beskrivs längre fram). Rör, isolering och värmebärare Rörledningar i koppar. 12 mm, 15 mm eller större beroende på antal solfångare och avstånd mellan solfångare och ackumulatortank. Montera om möjligt både framlednings- och returrören med lutning nedåt eller horsiontellt uppifrån solfångaren räknat. Då är det mycket lättare att avlufta systemet. Vid olika dimensioner på isolering ska det varma röret ned från solfångarna isoleras med den tjockare varianten. Isolering. Högtemperaturtålig (>1500C) för att klara driftsförhållandena i en solvärmeledning. Tyfocor LS II - en värmebärande vätska som transporterar värme från solfångarna till solkretsarmaturen speciellt utvecklad till solvärmeanläggningar. Den riskerar dock att brytas ner om den utsätts för temperaturer över 150 C. För att skydda vätskan skall systemet skall därför vara utformat så att vätskan kokar ur solfångaren och dräneras ner till expansionskärlet innan temperaturen når denna nivå. Klämringskopplingar. Anpassas för valda rördimensioner. Kom ihåg att inga mineraloljehaltiga produkter får komma i kontakt med gummitätningarna i armaturen! Styrventiler Det enklaste sättet att koppla in solkretsarmaturen mot ackumulatortanken med kall anslutning längst ned och varm anslutning på mitten av tanken. Prestandan kan dock höjas med hjälp av ventiler som styr vart värmen ska stoppas in i tanken. En termisk ventil på ca 60 C kan kopplas på varma röret från Solex Mini till tanken om tankvolymen är någorlunda anpassad till solfångararean (ca 75 liter / m 2 ). Om tanken däremot är för stor i förhållande till solfångararean eller om två tankar är seriekopplade så används 2 st elektriska växelventiler istället för den termiska ventilen. Observera att val/inkoppling/inställning av reglercentral varierar beroende på vilket hydrauliskt inkopplingsalternativ som används. Förpackningsmaterial Förpackningsmaterial utgörs i största möjliga mån av förnyelsebart dito Extra tillbehör Dubbelbackventil eller avstängningsventil Kan anslutas mellan armatur och solexpansionskärl för enklare utbyte av expansionskärl och kontroll av förtryck. Elektrisk flödesmätare Reglercentralen har en inbyggd enkel värmemängsberäkning. Önskas högre precision i värmemängdsmätningen kan det erhållas genom att reglercentral DeltaSol E används tillsammans med en externt monterad elektrisk flödesmätare. 4

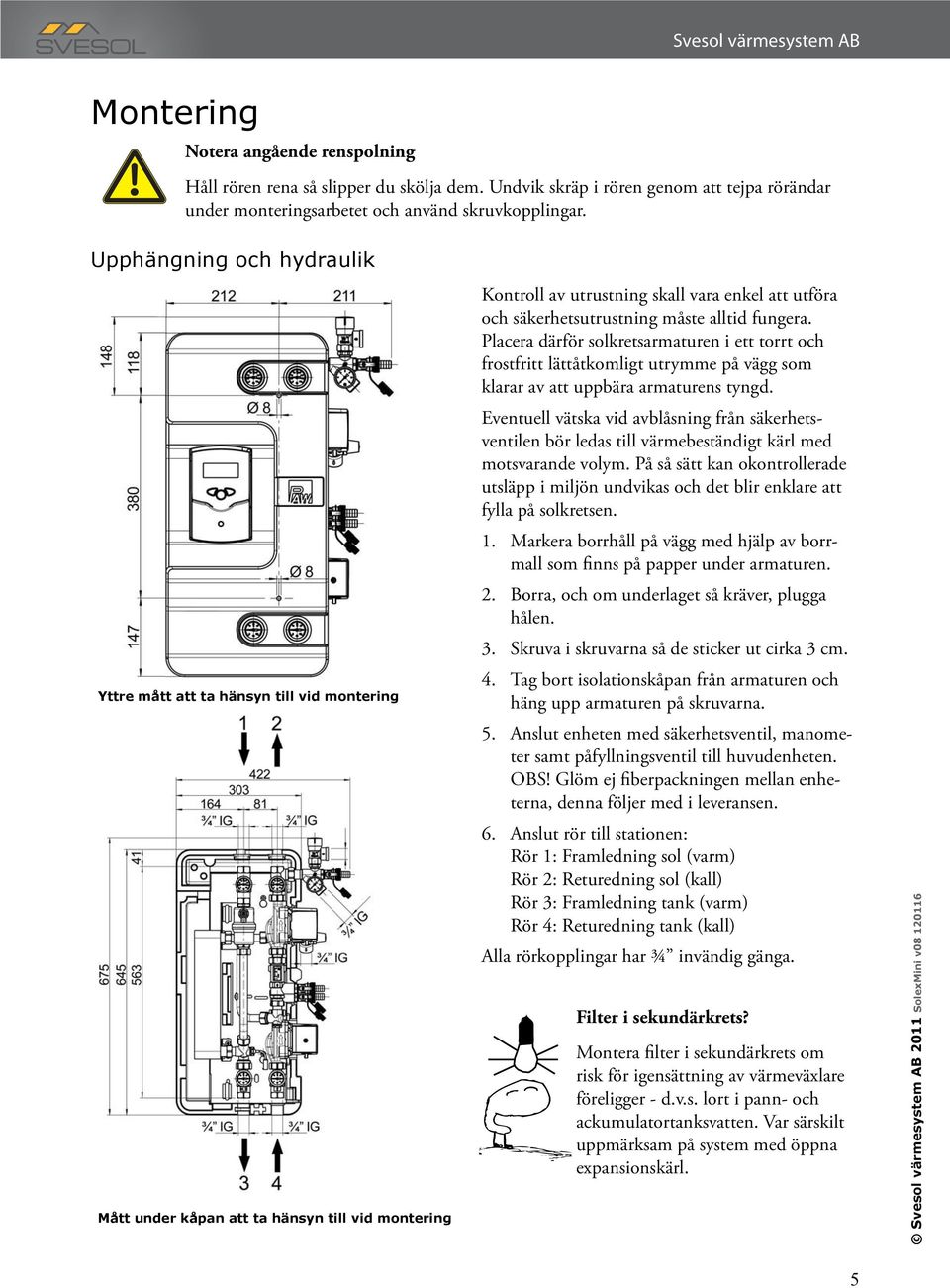

5 Montering Notera angående renspolning Håll rören rena så slipper du skölja dem. Undvik skräp i rören genom att tejpa rörändar under monteringsarbetet och använd skruvkopplingar. Upphängning och hydraulik Yttre mått att ta hänsyn till vid montering Mått under kåpan att ta hänsyn till vid montering Kontroll av utrustning skall vara enkel att utföra och säkerhetsutrustning måste alltid fungera. Placera därför solkretsarmaturen i ett torrt och frostfritt lättåtkomligt utrymme på vägg som klarar av att uppbära armaturens tyngd. Eventuell vätska vid avblåsning från säkerhetsventilen bör ledas till värmebeständigt kärl med motsvarande volym. På så sätt kan okontrollerade utsläpp i miljön undvikas och det blir enklare att fylla på solkretsen. 1. Markera borrhåll på vägg med hjälp av borrmall som finns på papper under armaturen. 2. Borra, och om underlaget så kräver, plugga hålen. 3. Skruva i skruvarna så de sticker ut cirka 3 cm. 4. Tag bort isolationskåpan från armaturen och häng upp armaturen på skruvarna. 5. Anslut enheten med säkerhetsventil, manometer samt påfyllningsventil till huvudenheten. OBS! Glöm ej fiberpackningen mellan enheterna, denna följer med i leveransen. 6. Anslut rör till stationen: Rör 1: Framledning sol (varm) Rör 2: Returedning sol (kall) Rör 3: Framledning tank (varm) Rör 4: Returedning tank (kall) Alla rörkopplingar har ¾ invändig gänga. Filter i sekundärkrets? Montera filter i sekundärkrets om risk för igensättning av värmeväxlare föreligger - d.v.s. lort i pann- och ackumulatortanksvatten. Var särskilt uppmärksam på system med öppna expansionskärl. 5

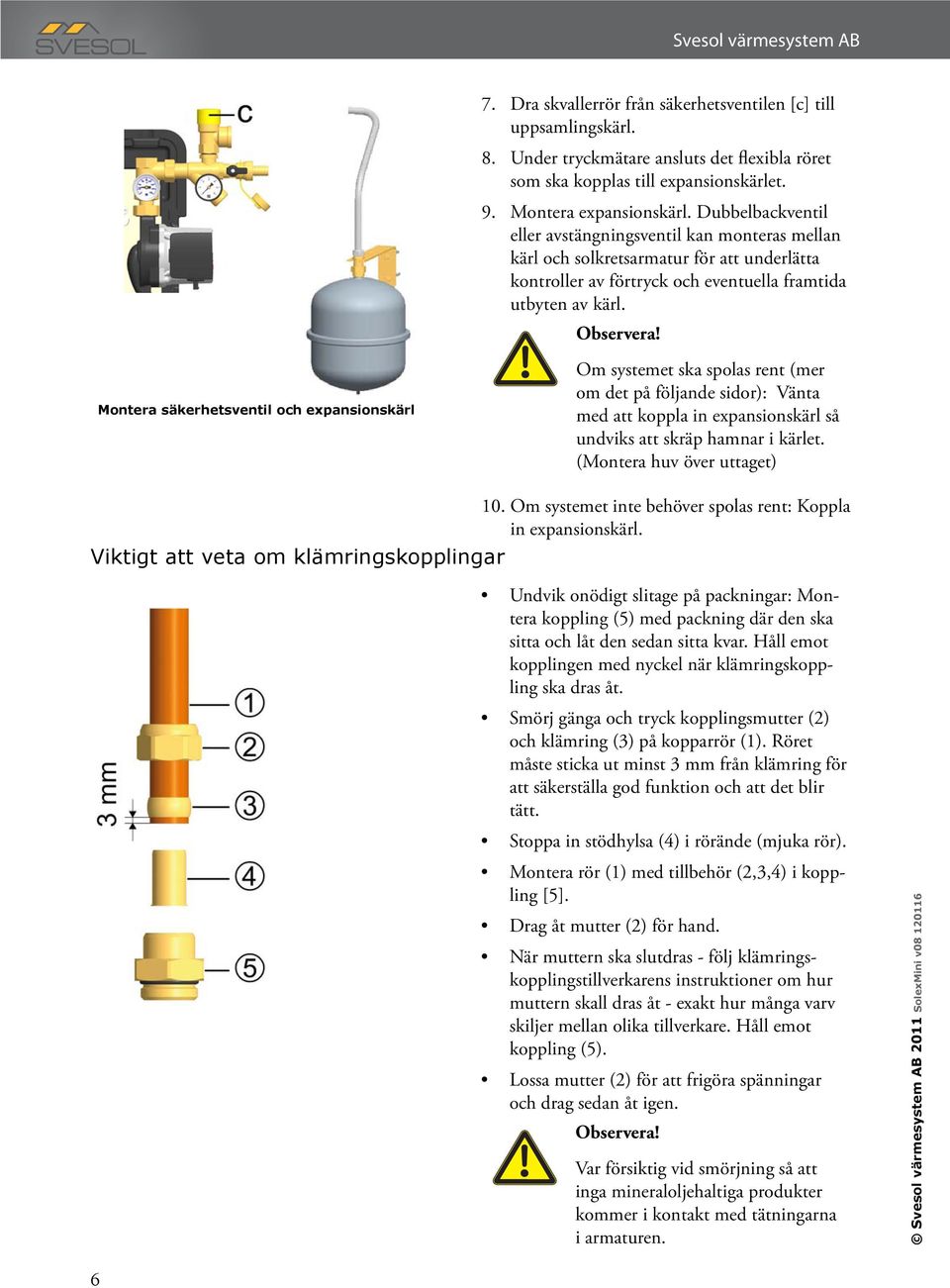

6 Montera säkerhetsventil och expansionskärl 7. Dra skvallerrör från säkerhetsventilen [c] till uppsamlingskärl. 8. Under tryckmätare ansluts det flexibla röret som ska kopplas till expansionskärlet. 9. Montera expansionskärl. Dubbelbackventil eller avstängningsventil kan monteras mellan kärl och solkretsarmatur för att underlätta kontroller av förtryck och eventuella framtida utbyten av kärl. Observera! Om systemet ska spolas rent (mer om det på följande sidor): Vänta med att koppla in expansionskärl så undviks att skräp hamnar i kärlet. (Montera huv över uttaget) 10. Om systemet inte behöver spolas rent: Koppla in expansionskärl. Viktigt att veta om klämringskopplingar Undvik onödigt slitage på packningar: Montera koppling (5) med packning där den ska sitta och låt den sedan sitta kvar. Håll emot kopplingen med nyckel när klämringskoppling ska dras åt. Smörj gänga och tryck kopplingsmutter (2) och klämring (3) på kopparrör (1). Röret måste sticka ut minst 3 mm från klämring för att säkerställa god funktion och att det blir tätt. Stoppa in stödhylsa (4) i rörände (mjuka rör). Montera rör (1) med tillbehör (2,3,4) i koppling [5]. Drag åt mutter (2) för hand. När muttern ska slutdras - följ klämringskopplingstillverkarens instruktioner om hur muttern skall dras åt - exakt hur många varv skiljer mellan olika tillverkare. Håll emot koppling (5). Lossa mutter (2) för att frigöra spänningar och drag sedan åt igen. Observera! Var försiktig vid smörjning så att inga mineraloljehaltiga produkter kommer i kontakt med tätningarna i armaturen. 6

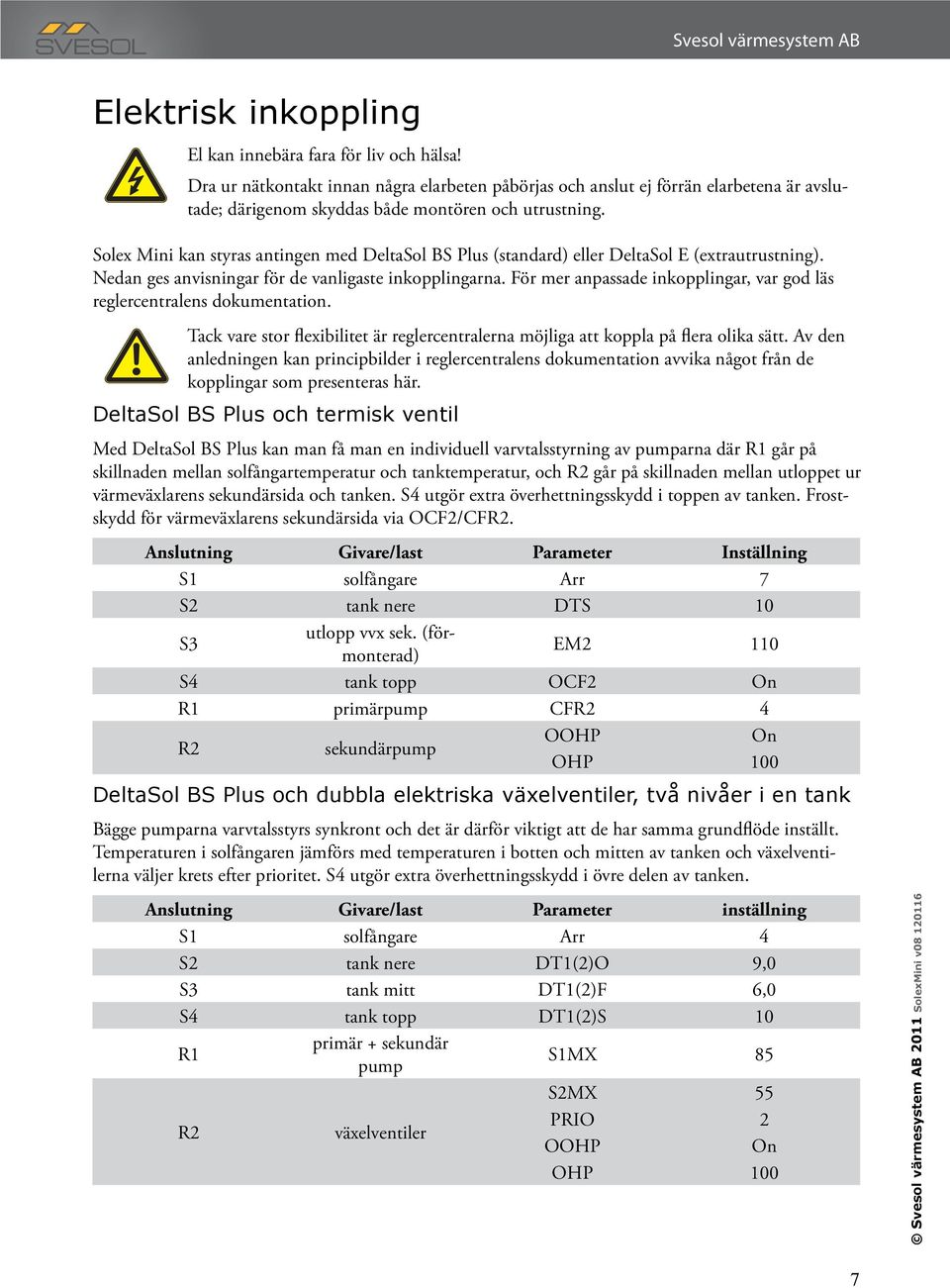

7 Elektrisk inkoppling El kan innebära fara för liv och hälsa! Dra ur nätkontakt innan några elarbeten påbörjas och anslut ej förrän elarbetena är avslutade; därigenom skyddas både montören och utrustning. Solex Mini kan styras antingen med DeltaSol BS Plus (standard) eller DeltaSol E (extrautrustning). Nedan ges anvisningar för de vanligaste inkopplingarna. För mer anpassade inkopplingar, var god läs reglercentralens dokumentation. Tack vare stor flexibilitet är reglercentralerna möjliga att koppla på flera olika sätt. Av den anledningen kan principbilder i reglercentralens dokumentation avvika något från de kopplingar som presenteras här. DeltaSol BS Plus och termisk ventil Med DeltaSol BS Plus kan man få man en individuell varvtalsstyrning av pumparna där R1 går på skillnaden mellan solfångartemperatur och tanktemperatur, och R2 går på skillnaden mellan utloppet ur värmeväxlarens sekundärsida och tanken. S4 utgör extra överhettningsskydd i toppen av tanken. Frostskydd för värmeväxlarens sekundärsida via OCF2/CFR2. Anslutning Givare/last Parameter Inställning S1 solfångare Arr 7 S2 tank nere DTS 10 S3 utlopp vvx sek. (förmonterad) EM2 110 S4 tank topp OCF2 On R1 primärpump CFR2 4 R2 sekundärpump OOHP On OHP 100 DeltaSol BS Plus och dubbla elektriska växelventiler, två nivåer i en tank Bägge pumparna varvtalsstyrs synkront och det är därför viktigt att de har samma grundflöde inställt. Temperaturen i solfångaren jämförs med temperaturen i botten och mitten av tanken och växelventilerna väljer krets efter prioritet. S4 utgör extra överhettningsskydd i övre delen av tanken. Anslutning Givare/last Parameter inställning S1 solfångare Arr 4 S2 tank nere DT1(2)O 9,0 S3 tank mitt DT1(2)F 6,0 S4 tank topp DT1(2)S 10 R1 primär + sekundär pump S1MX 85 S2MX 55 R2 växelventiler PRIO 2 OOHP On OHP 100 7

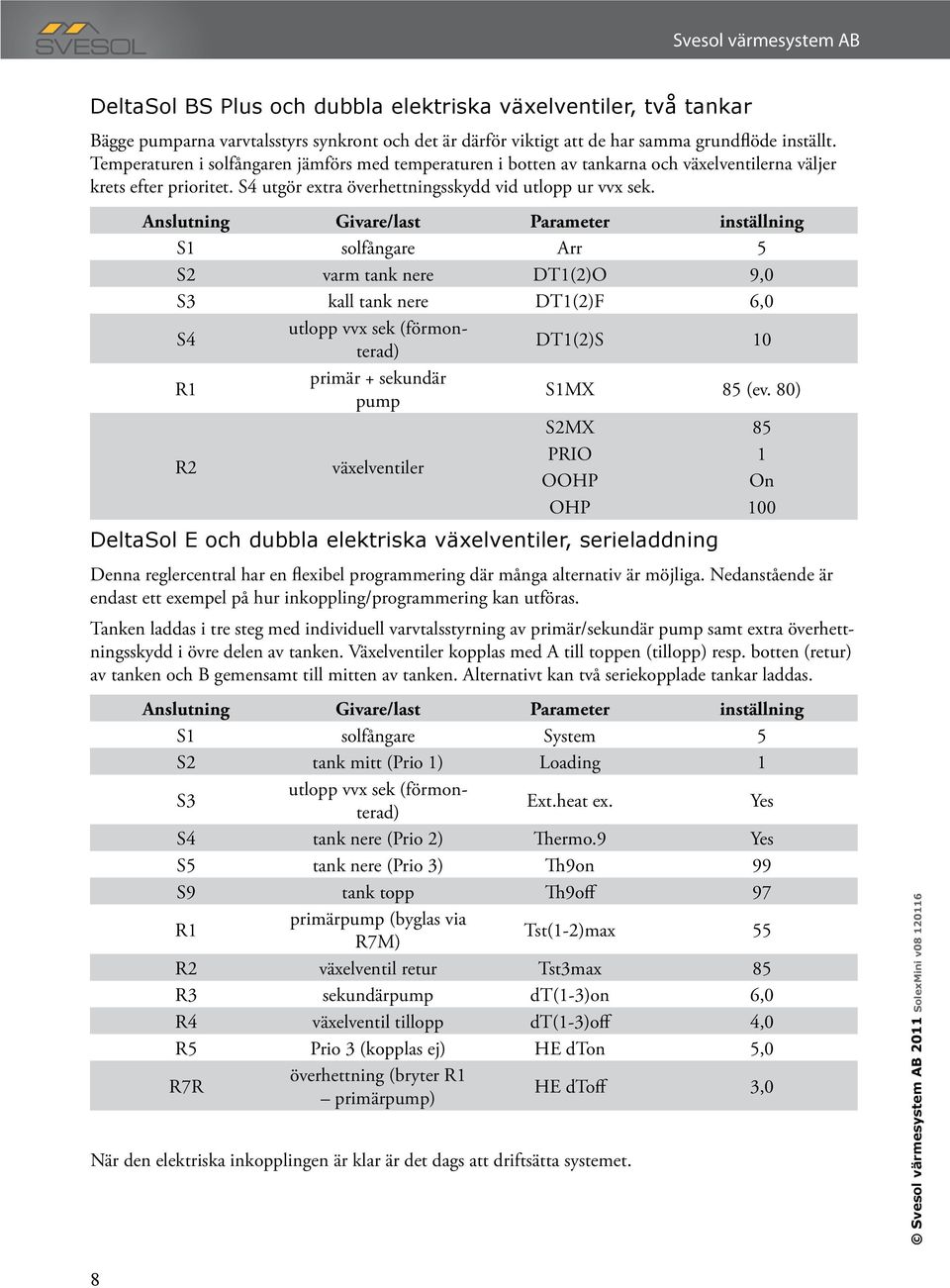

8 DeltaSol BS Plus och dubbla elektriska växelventiler, två tankar Bägge pumparna varvtalsstyrs synkront och det är därför viktigt att de har samma grundflöde inställt. Temperaturen i solfångaren jämförs med temperaturen i botten av tankarna och växelventilerna väljer krets efter prioritet. S4 utgör extra överhettningsskydd vid utlopp ur vvx sek. Anslutning Givare/last Parameter inställning S1 solfångare Arr 5 S2 varm tank nere DT1(2)O 9,0 S3 kall tank nere DT1(2)F 6,0 S4 utlopp vvx sek (förmonterad) DT1(2)S 10 R1 primär + sekundär pump S1MX 85 (ev. 80) S2MX 85 R2 växelventiler PRIO 1 OOHP On OHP 100 DeltaSol E och dubbla elektriska växelventiler, serieladdning Denna reglercentral har en flexibel programmering där många alternativ är möjliga. Nedanstående är endast ett exempel på hur inkoppling/programmering kan utföras. Tanken laddas i tre steg med individuell varvtalsstyrning av primär/sekundär pump samt extra överhettningsskydd i övre delen av tanken. Växelventiler kopplas med A till toppen (tillopp) resp. botten (retur) av tanken och B gemensamt till mitten av tanken. Alternativt kan två seriekopplade tankar laddas. Anslutning Givare/last Parameter inställning S1 solfångare System 5 S2 tank mitt (Prio 1) Loading 1 S3 utlopp vvx sek (förmonterad) Ext.heat ex. Yes S4 tank nere (Prio 2) Thermo.9 Yes S5 tank nere (Prio 3) Th9on 99 S9 tank topp Th9off 97 R1 primärpump (byglas via R7M) Tst(1-2)max 55 R2 växelventil retur Tst3max 85 R3 sekundärpump dt(1-3)on 6,0 R4 växelventil tillopp dt(1-3)off 4,0 R5 Prio 3 (kopplas ej) HE dton 5,0 R7R överhettning (bryter R1 primärpump) HE dtoff 3,0 När den elektriska inkopplingen är klar är det dags att driftsätta systemet. 8

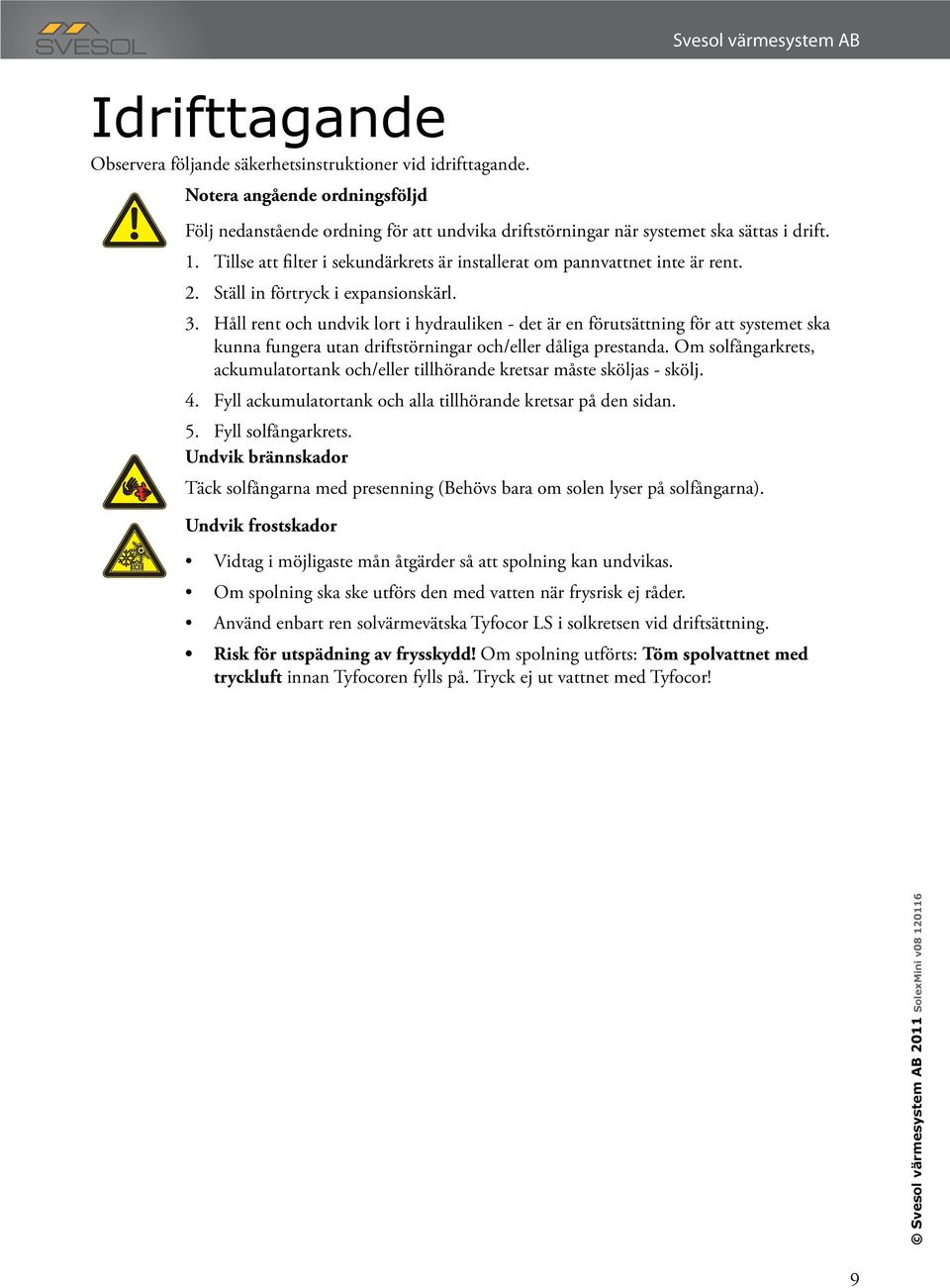

9 Idrifttagande Observera följande säkerhetsinstruktioner vid idrifttagande. Notera angående ordningsföljd Svesol värmesystem AB Följ nedanstående ordning för att undvika driftstörningar när systemet ska sättas i drift. 1. Tillse att filter i sekundärkrets är installerat om pannvattnet inte är rent. 2. Ställ in förtryck i expansionskärl. 3. Håll rent och undvik lort i hydrauliken - det är en förutsättning för att systemet ska kunna fungera utan driftstörningar och/eller dåliga prestanda. Om solfångarkrets, ackumulatortank och/eller tillhörande kretsar måste sköljas - skölj. 4. Fyll ackumulatortank och alla tillhörande kretsar på den sidan. 5. Fyll solfångarkrets. Undvik brännskador Täck solfångarna med presenning (Behövs bara om solen lyser på solfångarna). Undvik frostskador Vidtag i möjligaste mån åtgärder så att spolning kan undvikas. Om spolning ska ske utförs den med vatten när frysrisk ej råder. Använd enbart ren solvärmevätska Tyfocor LS i solkretsen vid driftsättning. Risk för utspädning av frysskydd! Om spolning utförts: Töm spolvattnet med tryckluft innan Tyfocoren fylls på. Tryck ej ut vattnet med Tyfocor! 9

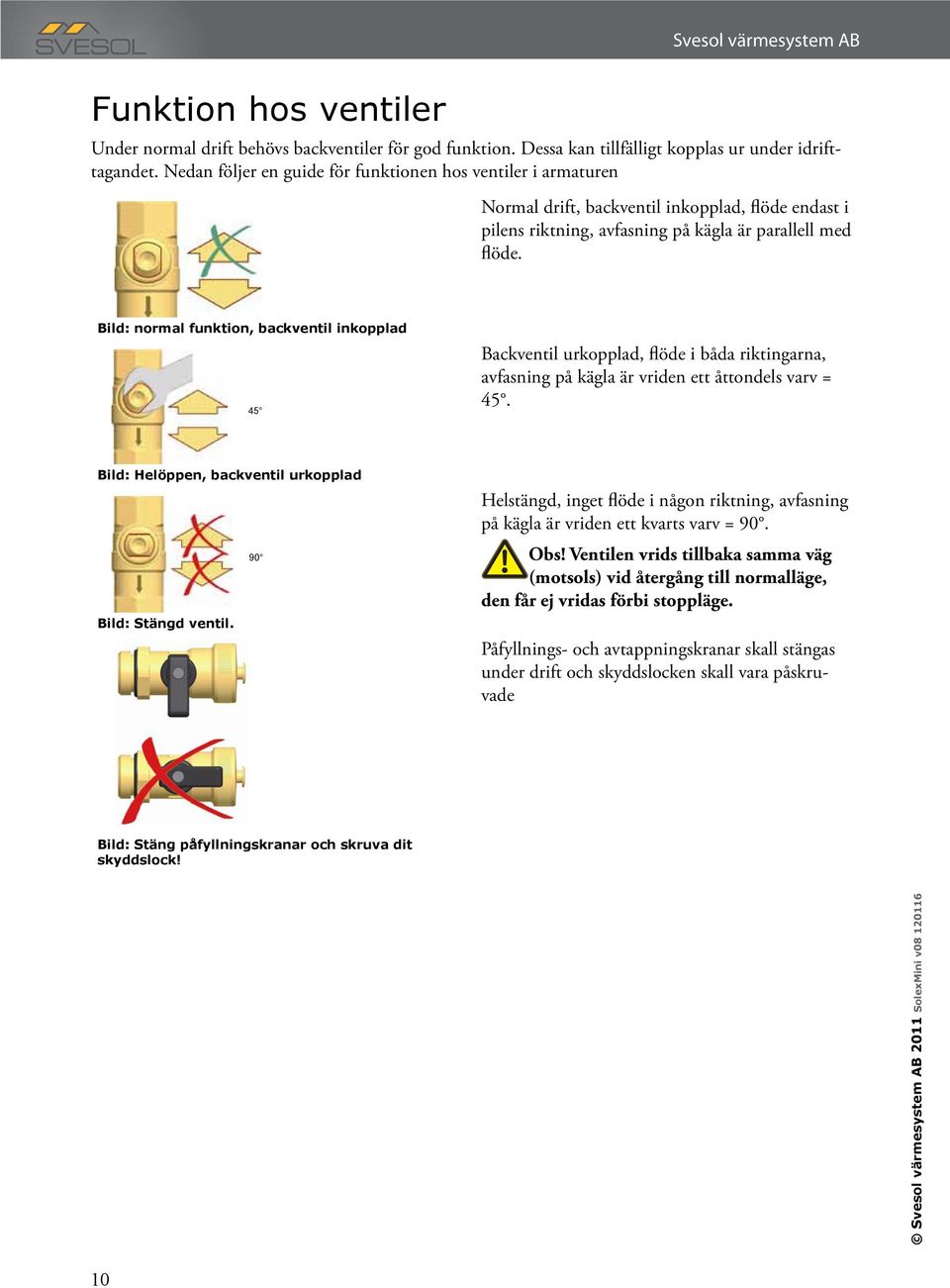

10 Funktion hos ventiler Under normal drift behövs backventiler för god funktion. Dessa kan tillfälligt kopplas ur under idrifttagandet. Nedan följer en guide för funktionen hos ventiler i armaturen Normal drift, backventil inkopplad, flöde endast i pilens riktning, avfasning på kägla är parallell med flöde. Bild: normal funktion, backventil inkopplad Backventil urkopplad, flöde i båda riktingarna, avfasning på kägla är vriden ett åttondels varv = 45. Bild: Helöppen, backventil urkopplad Bild: Stängd ventil. 90 Helstängd, inget flöde i någon riktning, avfasning på kägla är vriden ett kvarts varv = 90. Obs! Ventilen vrids tillbaka samma väg (motsols) vid återgång till normalläge, den får ej vridas förbi stoppläge. Påfyllnings- och avtappningskranar skall stängas under drift och skyddslocken skall vara påskruvade Bild: Stäng påfyllningskranar och skruva dit skyddslock! 10

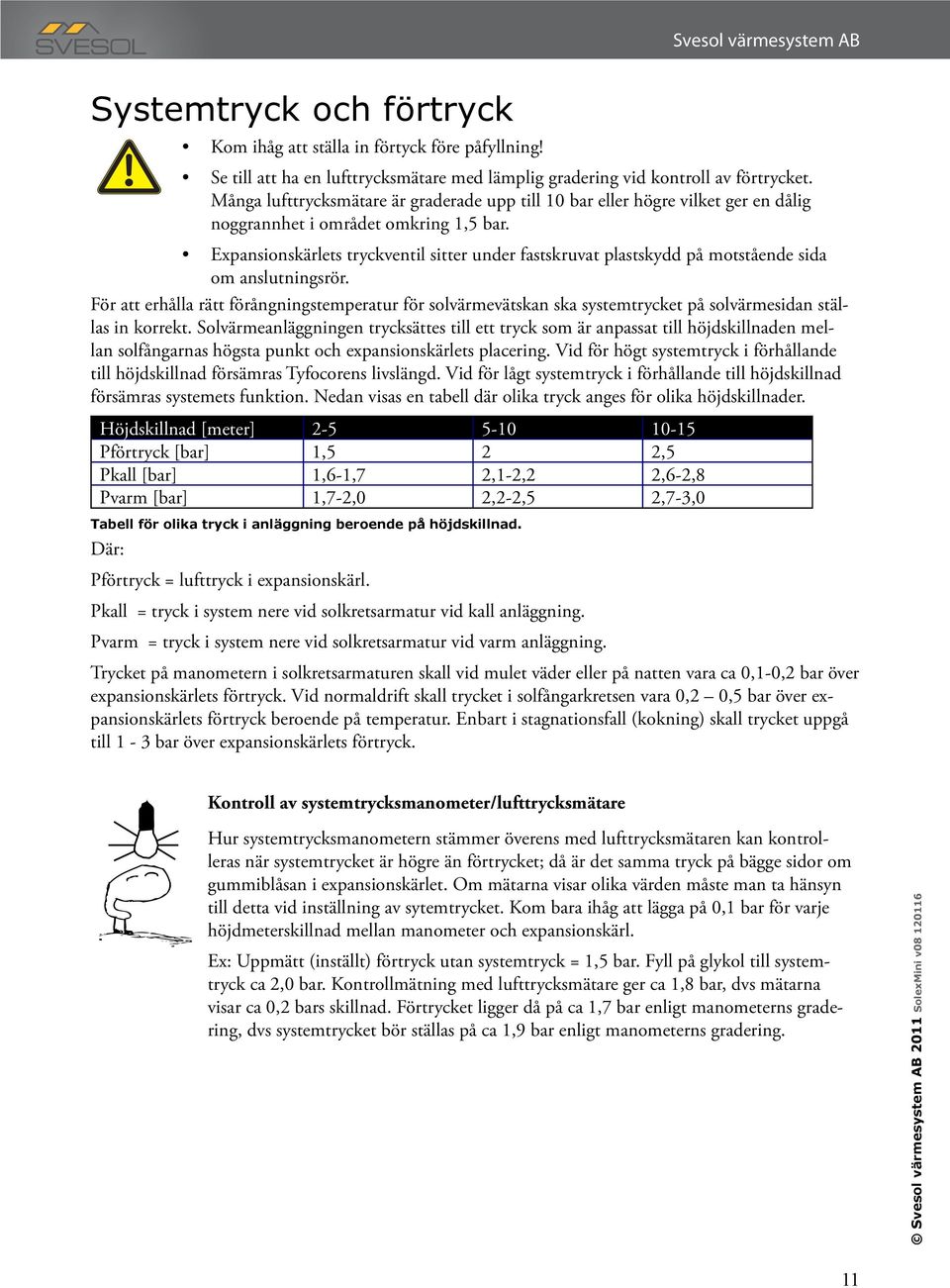

11 Systemtryck och förtryck Kom ihåg att ställa in förtyck före påfyllning! Se till att ha en lufttrycksmätare med lämplig gradering vid kontroll av förtrycket. Många lufttrycksmätare är graderade upp till 10 bar eller högre vilket ger en dålig noggrannhet i området omkring 1,5 bar. Expansionskärlets tryckventil sitter under fastskruvat plastskydd på motstående sida om anslutningsrör. För att erhålla rätt förångningstemperatur för solvärmevätskan ska systemtrycket på solvärmesidan ställas in korrekt. Solvärmeanläggningen trycksättes till ett tryck som är anpassat till höjdskillnaden mellan solfångarnas högsta punkt och expansionskärlets placering. Vid för högt systemtryck i förhållande till höjdskillnad försämras Tyfocorens livslängd. Vid för lågt systemtryck i förhållande till höjdskillnad försämras systemets funktion. Nedan visas en tabell där olika tryck anges för olika höjdskillnader. Höjdskillnad [meter] Pförtryck [bar] 1,5 2 2,5 Pkall [bar] 1,6-1,7 2,1-2,2 2,6-2,8 Pvarm [bar] 1,7-2,0 2,2-2,5 2,7-3,0 Tabell för olika tryck i anläggning beroende på höjdskillnad. Där: Pförtryck = lufttryck i expansionskärl. Pkall = tryck i system nere vid solkretsarmatur vid kall anläggning. Pvarm = tryck i system nere vid solkretsarmatur vid varm anläggning. Trycket på manometern i solkretsarmaturen skall vid mulet väder eller på natten vara ca 0,1-0,2 bar över expansionskärlets förtryck. Vid normaldrift skall trycket i solfångarkretsen vara 0,2 0,5 bar över expansionskärlets förtryck beroende på temperatur. Enbart i stagnationsfall (kokning) skall trycket uppgå till 1-3 bar över expansionskärlets förtryck. Kontroll av systemtrycksmanometer/lufttrycksmätare Hur systemtrycksmanometern stämmer överens med lufttrycksmätaren kan kontrolleras när systemtrycket är högre än förtrycket; då är det samma tryck på bägge sidor om gummiblåsan i expansionskärlet. Om mätarna visar olika värden måste man ta hänsyn till detta vid inställning av sytemtrycket. Kom bara ihåg att lägga på 0,1 bar för varje höjdmeterskillnad mellan manometer och expansionskärl. Ex: Uppmätt (inställt) förtryck utan systemtryck = 1,5 bar. Fyll på glykol till systemtryck ca 2,0 bar. Kontrollmätning med lufttrycksmätare ger ca 1,8 bar, dvs mätarna visar ca 0,2 bars skillnad. Förtrycket ligger då på ca 1,7 bar enligt manometerns gradering, dvs systemtrycket bör ställas på ca 1,9 bar enligt manometerns gradering. 11

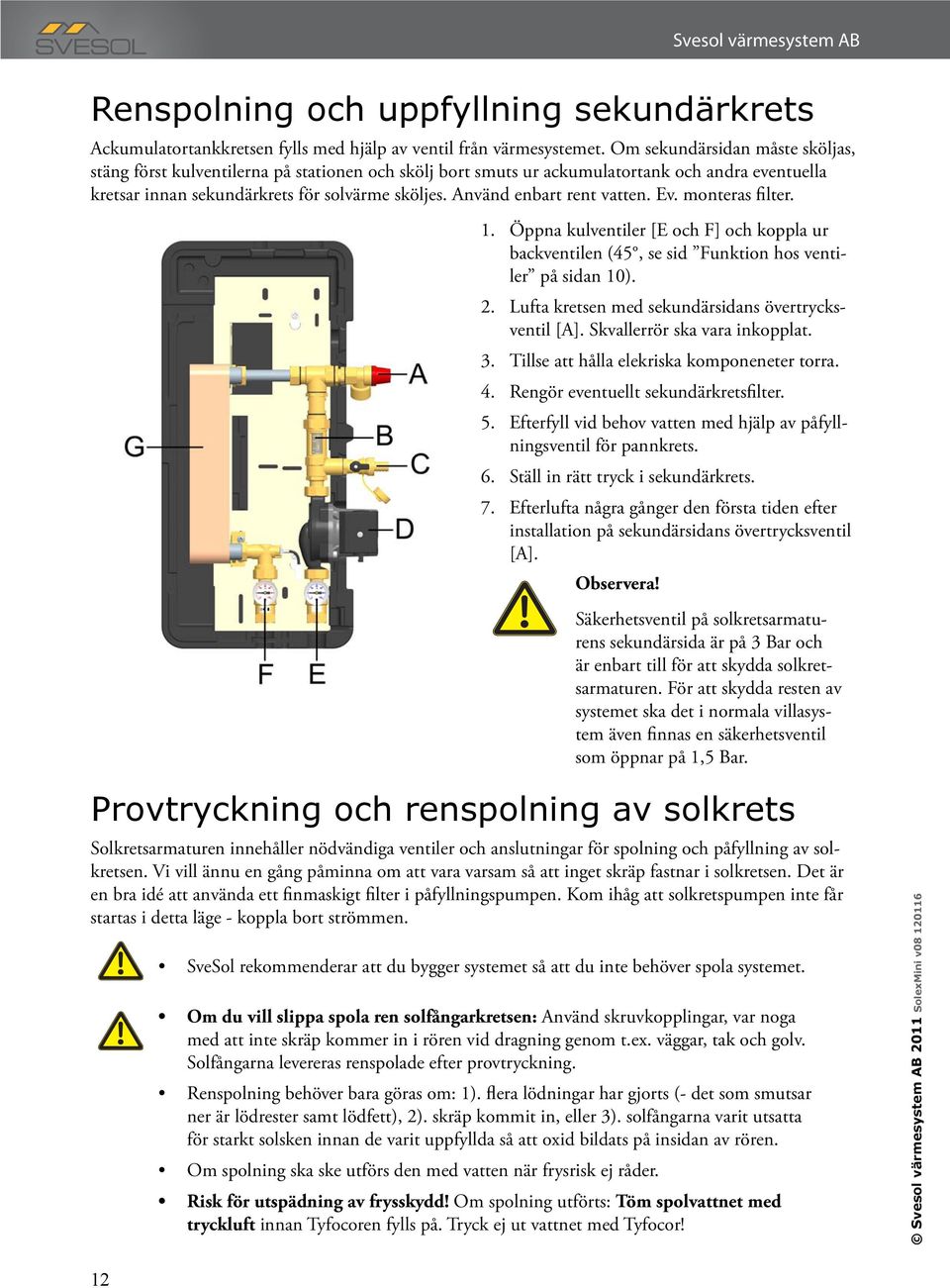

12 Renspolning och uppfyllning sekundärkrets Ackumulatortankkretsen fylls med hjälp av ventil från värmesystemet. Om sekundärsidan måste sköljas, stäng först kulventilerna på stationen och skölj bort smuts ur ackumulatortank och andra eventuella kretsar innan sekundärkrets för solvärme sköljes. Använd enbart rent vatten. Ev. monteras filter. 1. Öppna kulventiler [E och F] och koppla ur backventilen (45, se sid Funktion hos ventiler på sidan 10). 2. Lufta kretsen med sekundärsidans övertrycksventil [A]. Skvallerrör ska vara inkopplat. 3. Tillse att hålla elekriska komponeneter torra. 4. Rengör eventuellt sekundärkretsfilter. 5. Efterfyll vid behov vatten med hjälp av påfyllningsventil för pannkrets. 6. Ställ in rätt tryck i sekundärkrets. 7. Efterlufta några gånger den första tiden efter installation på sekundärsidans övertrycksventil [A]. Observera! Säkerhetsventil på solkretsarmaturens sekundärsida är på 3 Bar och är enbart till för att skydda solkretsarmaturen. För att skydda resten av systemet ska det i normala villasystem även finnas en säkerhetsventil som öppnar på 1,5 Bar. Provtryckning och renspolning av solkrets Solkretsarmaturen innehåller nödvändiga ventiler och anslutningar för spolning och påfyllning av solkretsen. Vi vill ännu en gång påminna om att vara varsam så att inget skräp fastnar i solkretsen. Det är en bra idé att använda ett finmaskigt filter i påfyllningspumpen. Kom ihåg att solkretspumpen inte får startas i detta läge - koppla bort strömmen. SveSol rekommenderar att du bygger systemet så att du inte behöver spola systemet. Om du vill slippa spola ren solfångarkretsen: Använd skruvkopplingar, var noga med att inte skräp kommer in i rören vid dragning genom t.ex. väggar, tak och golv. Solfångarna levereras renspolade efter provtryckning. Renspolning behöver bara göras om: 1). flera lödningar har gjorts (- det som smutsar ner är lödrester samt lödfett), 2). skräp kommit in, eller 3). solfångarna varit utsatta för starkt solsken innan de varit uppfyllda så att oxid bildats på insidan av rören. Om spolning ska ske utförs den med vatten när frysrisk ej råder. Risk för utspädning av frysskydd! Om spolning utförts: Töm spolvattnet med tryckluft innan Tyfocoren fylls på. Tryck ej ut vattnet med Tyfocor! 12

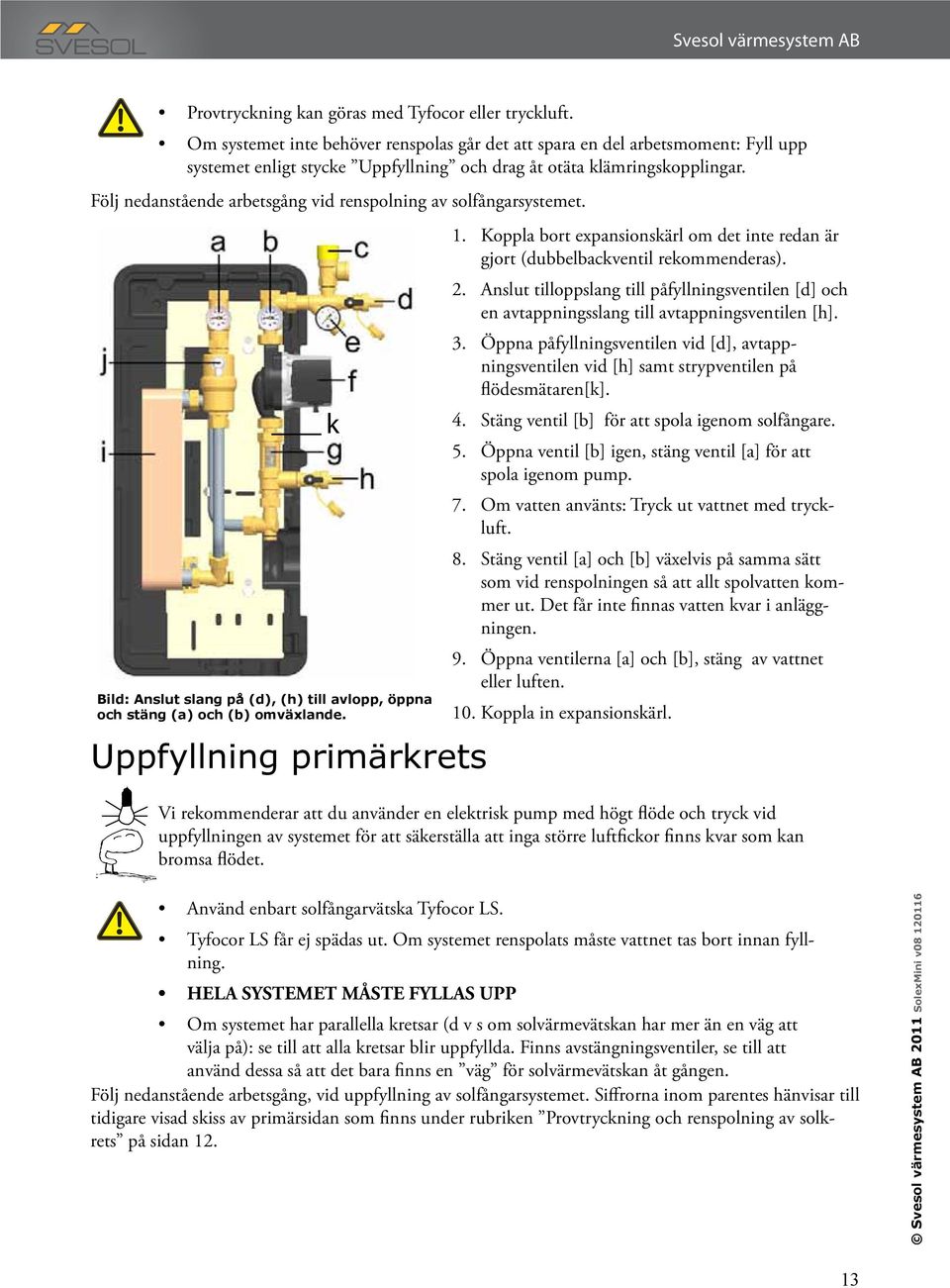

13 Provtryckning kan göras med Tyfocor eller tryckluft. Om systemet inte behöver renspolas går det att spara en del arbetsmoment: Fyll upp systemet enligt stycke Uppfyllning och drag åt otäta klämringskopplingar. Följ nedanstående arbetsgång vid renspolning av solfångarsystemet. Bild: Anslut slang på (d), (h) till avlopp, öppna och stäng (a) och (b) omväxlande. Uppfyllning primärkrets k 1. Koppla bort expansionskärl om det inte redan är gjort (dubbelbackventil rekommenderas). 2. Anslut tilloppslang till påfyllningsventilen [d] och en avtappningsslang till avtappningsventilen [h]. 3. Öppna påfyllningsventilen vid [d], avtappningsventilen vid [h] samt strypventilen på flödesmätaren[k]. 4. Stäng ventil [b] för att spola igenom solfångare. 5. Öppna ventil [b] igen, stäng ventil [a] för att spola igenom pump. 7. Om vatten använts: Tryck ut vattnet med tryckluft. 8. Stäng ventil [a] och [b] växelvis på samma sätt som vid renspolningen så att allt spolvatten kommer ut. Det får inte finnas vatten kvar i anläggningen. 9. Öppna ventilerna [a] och [b], stäng av vattnet eller luften. 10. Koppla in expansionskärl. Vi rekommenderar att du använder en elektrisk pump med högt flöde och tryck vid uppfyllningen av systemet för att säkerställa att inga större luftfickor finns kvar som kan bromsa flödet. Använd enbart solfångarvätska Tyfocor LS. Tyfocor LS får ej spädas ut. Om systemet renspolats måste vattnet tas bort innan fyllning. HELA SYSTEMET MÅSTE FYLLAS UPP Om systemet har parallella kretsar (d v s om solvärmevätskan har mer än en väg att välja på): se till att alla kretsar blir uppfyllda. Finns avstängningsventiler, se till att använd dessa så att det bara finns en väg för solvärmevätskan åt gången. Följ nedanstående arbetsgång, vid uppfyllning av solfångarsystemet. Siffrorna inom parentes hänvisar till tidigare visad skiss av primärsidan som finns under rubriken Provtryckning och renspolning av solkrets på sidan

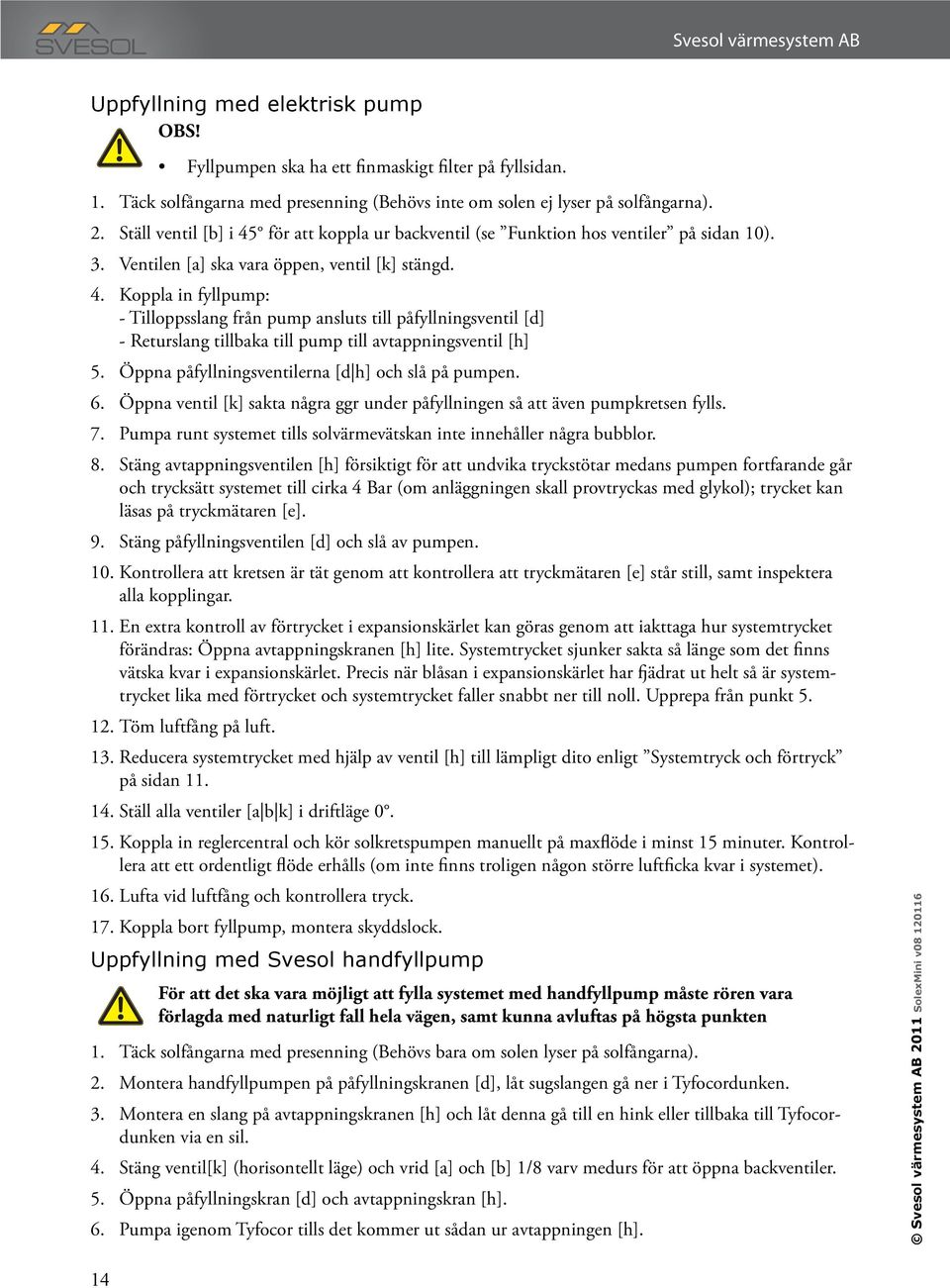

14 Uppfyllning med elektrisk pump OBS! Fyllpumpen ska ha ett finmaskigt filter på fyllsidan. 1. Täck solfångarna med presenning (Behövs inte om solen ej lyser på solfångarna). 2. Ställ ventil [b] i 45 för att koppla ur backventil (se Funktion hos ventiler på sidan 10). 3. Ventilen [a] ska vara öppen, ventil [k] stängd. 4. Koppla in fyllpump: - Tilloppsslang från pump ansluts till påfyllningsventil [d] - Returslang tillbaka till pump till avtappningsventil [h] 5. Öppna påfyllningsventilerna [d h] och slå på pumpen. 6. Öppna ventil [k] sakta några ggr under påfyllningen så att även pumpkretsen fylls. 7. Pumpa runt systemet tills solvärmevätskan inte innehåller några bubblor. 8. Stäng avtappningsventilen [h] försiktigt för att undvika tryckstötar medans pumpen fortfarande går och trycksätt systemet till cirka 4 Bar (om anläggningen skall provtryckas med glykol); trycket kan läsas på tryckmätaren [e]. 9. Stäng påfyllningsventilen [d] och slå av pumpen. 10. Kontrollera att kretsen är tät genom att kontrollera att tryckmätaren [e] står still, samt inspektera alla kopplingar. 11. En extra kontroll av förtrycket i expansionskärlet kan göras genom att iakttaga hur systemtrycket förändras: Öppna avtappningskranen [h] lite. Systemtrycket sjunker sakta så länge som det finns vätska kvar i expansionskärlet. Precis när blåsan i expansionskärlet har fjädrat ut helt så är systemtrycket lika med förtrycket och systemtrycket faller snabbt ner till noll. Upprepa från punkt Töm luftfång på luft. 13. Reducera systemtrycket med hjälp av ventil [h] till lämpligt dito enligt Systemtryck och förtryck på sidan Ställ alla ventiler [a b k] i driftläge Koppla in reglercentral och kör solkretspumpen manuellt på maxflöde i minst 15 minuter. Kontrollera att ett ordentligt flöde erhålls (om inte finns troligen någon större luftficka kvar i systemet). 16. Lufta vid luftfång och kontrollera tryck. 17. Koppla bort fyllpump, montera skyddslock. Uppfyllning med Svesol handfyllpump För att det ska vara möjligt att fylla systemet med handfyllpump måste rören vara förlagda med naturligt fall hela vägen, samt kunna avluftas på högsta punkten 1. Täck solfångarna med presenning (Behövs bara om solen lyser på solfångarna). 2. Montera handfyllpumpen på påfyllningskranen [d], låt sugslangen gå ner i Tyfocordunken. 3. Montera en slang på avtappningskranen [h] och låt denna gå till en hink eller tillbaka till Tyfocordunken via en sil. 4. Stäng ventil[k] (horisontellt läge) och vrid [a] och [b] 1/8 varv medurs för att öppna backventiler. 5. Öppna påfyllningskran [d] och avtappningskran [h]. 6. Pumpa igenom Tyfocor tills det kommer ut sådan ur avtappningen [h]. 14

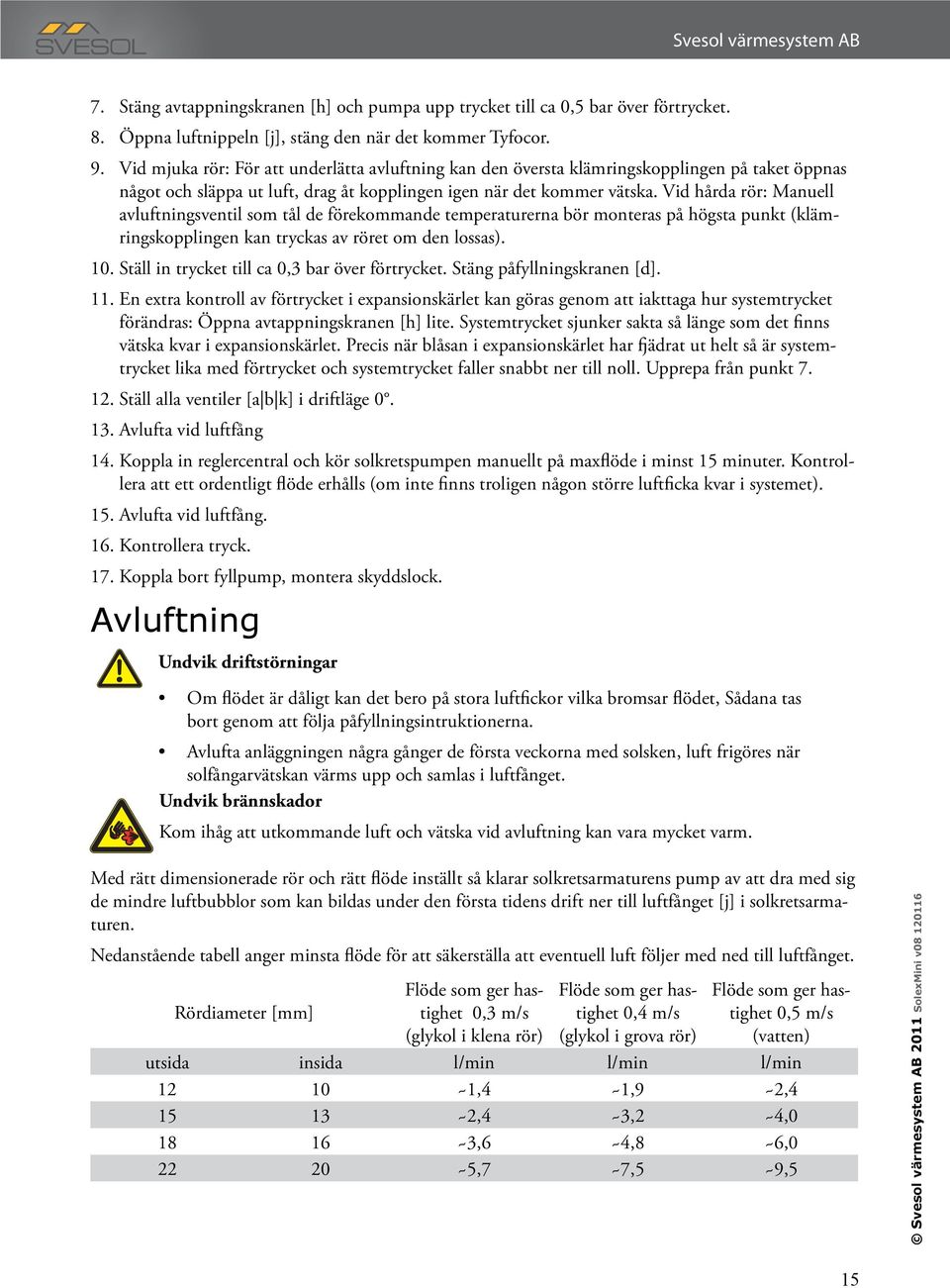

15 7. Stäng avtappningskranen [h] och pumpa upp trycket till ca 0,5 bar över förtrycket. 8. Öppna luftnippeln [j], stäng den när det kommer Tyfocor. 9. Vid mjuka rör: För att underlätta avluftning kan den översta klämringskopplingen på taket öppnas något och släppa ut luft, drag åt kopplingen igen när det kommer vätska. Vid hårda rör: Manuell avluftningsventil som tål de förekommande temperaturerna bör monteras på högsta punkt (klämringskopplingen kan tryckas av röret om den lossas). 10. Ställ in trycket till ca 0,3 bar över förtrycket. Stäng påfyllningskranen [d]. 11. En extra kontroll av förtrycket i expansionskärlet kan göras genom att iakttaga hur systemtrycket förändras: Öppna avtappningskranen [h] lite. Systemtrycket sjunker sakta så länge som det finns vätska kvar i expansionskärlet. Precis när blåsan i expansionskärlet har fjädrat ut helt så är systemtrycket lika med förtrycket och systemtrycket faller snabbt ner till noll. Upprepa från punkt Ställ alla ventiler [a b k] i driftläge Avlufta vid luftfång 14. Koppla in reglercentral och kör solkretspumpen manuellt på maxflöde i minst 15 minuter. Kontrollera att ett ordentligt flöde erhålls (om inte finns troligen någon större luftficka kvar i systemet). 15. Avlufta vid luftfång. 16. Kontrollera tryck. 17. Koppla bort fyllpump, montera skyddslock. Avluftning Undvik driftstörningar Om flödet är dåligt kan det bero på stora luftfickor vilka bromsar flödet, Sådana tas bort genom att följa påfyllningsintruktionerna. Avlufta anläggningen några gånger de första veckorna med solsken, luft frigöres när solfångarvätskan värms upp och samlas i luftfånget. Undvik brännskador Kom ihåg att utkommande luft och vätska vid avluftning kan vara mycket varm. Med rätt dimensionerade rör och rätt flöde inställt så klarar solkretsarmaturens pump av att dra med sig de mindre luftbubblor som kan bildas under den första tidens drift ner till luftfånget [j] i solkretsarmaturen. Nedanstående tabell anger minsta flöde för att säkerställa att eventuell luft följer med ned till luftfånget. Rördiameter [mm] Flöde som ger hastighet 0,3 m/s (glykol i klena rör) Flöde som ger hastighet 0,4 m/s (glykol i grova rör) Flöde som ger hastighet 0,5 m/s (vatten) utsida insida l/min l/min l/min ~1,4 ~1,9 ~2, ~2,4 ~3,2 ~4, ~3,6 ~4,8 ~6, ~5,7 ~7,5 ~9,5 15

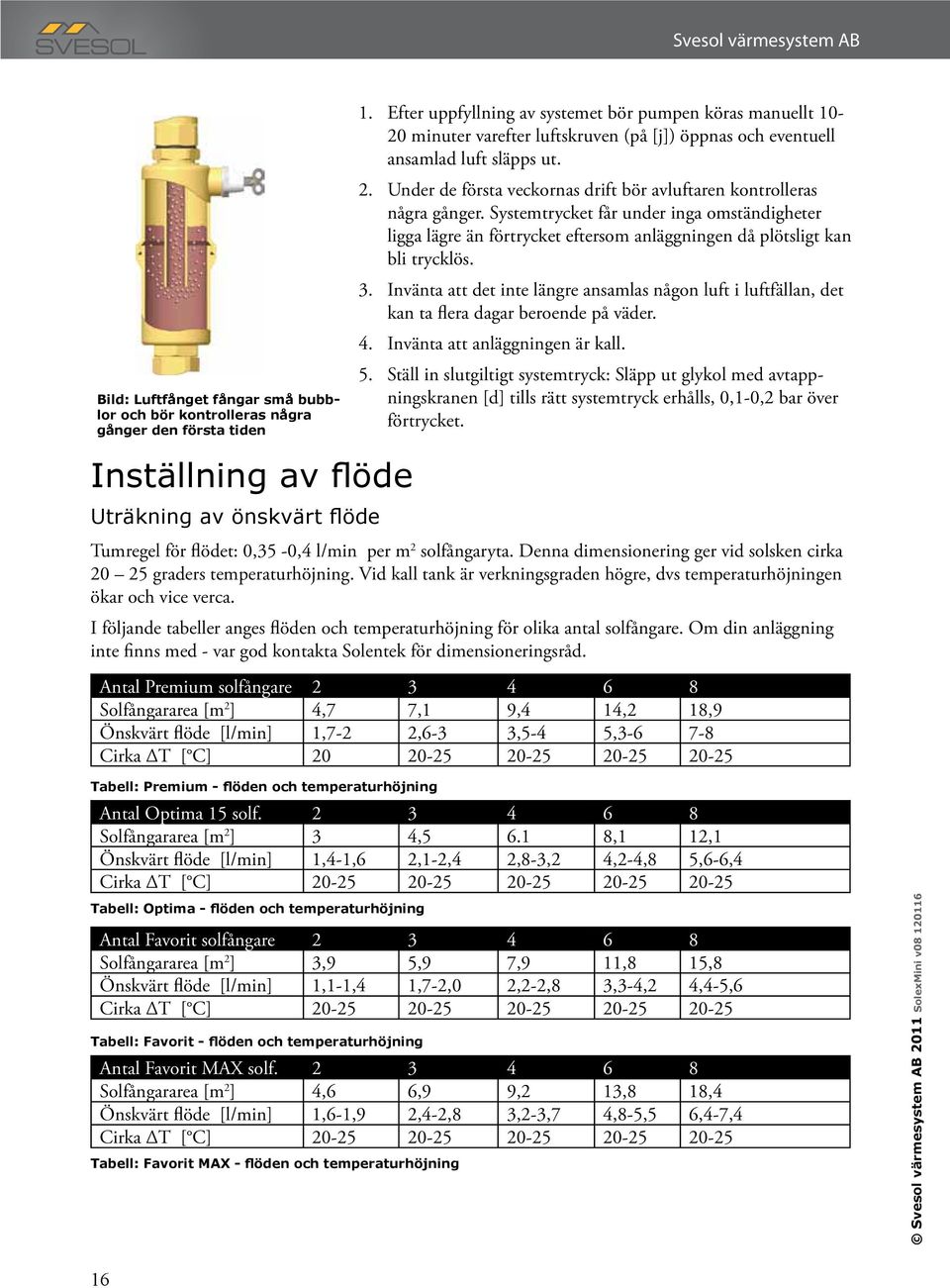

16 Bild: Luftfånget fångar små bubblor och bör kontrolleras några gånger den första tiden 1. Efter uppfyllning av systemet bör pumpen köras manuellt minuter varefter luftskruven (på [j]) öppnas och eventuell ansamlad luft släpps ut. 2. Under de första veckornas drift bör avluftaren kontrolleras några gånger. Systemtrycket får under inga omständigheter ligga lägre än förtrycket eftersom anläggningen då plötsligt kan bli trycklös. 3. Invänta att det inte längre ansamlas någon luft i luftfällan, det kan ta flera dagar beroende på väder. 4. Invänta att anläggningen är kall. 5. Ställ in slutgiltigt systemtryck: Släpp ut glykol med avtappningskranen [d] tills rätt systemtryck erhålls, 0,1-0,2 bar över förtrycket. Inställning av flöde Uträkning av önskvärt flöde Tumregel för flödet: 0,35-0,4 l/min per m 2 solfångaryta. Denna dimensionering ger vid solsken cirka graders temperatur höjning. Vid kall tank är verkningsgraden högre, dvs temperaturhöjningen ökar och vice verca. I följande tabeller anges flöden och temperaturhöjning för olika antal solfångare. Om din anläggning inte finns med - var god kontakta Solentek för dimensioneringsråd. Antal Premium solfångare Solfångararea [m 2 ] 4,7 7,1 9,4 14,2 18,9 Önskvärt flöde [l/min] 1,7-2 2,6-3 3,5-4 5, Cirka T [ C] Tabell: Premium - flöden och temperaturhöjning Antal Optima 15 solf Solfångararea [m 2 ] 3 4, ,1 12,1 Önskvärt flöde [l/min] 1,4-1,6 2,1-2,4 2,8-3,2 4,2-4,8 5,6-6,4 Cirka T [ C] Tabell: Optima - flöden och temperaturhöjning Antal Favorit solfångare Solfångararea [m 2 ] 3,9 5,9 7,9 11,8 15,8 Önskvärt flöde [l/min] 1,1-1,4 1,7-2,0 2,2-2,8 3,3-4,2 4,4-5,6 Cirka T [ C] Tabell: Favorit - flöden och temperaturhöjning Antal Favorit MAX solf Solfångararea [m 2 ] 4,6 6,9 9,2 13,8 18,4 Önskvärt flöde [l/min] 1,6-1,9 2,4-2,8 3,2-3,7 4,8-5,5 6,4-7,4 Cirka T [ C] Tabell: Favorit MAX - flöden och temperaturhöjning 16

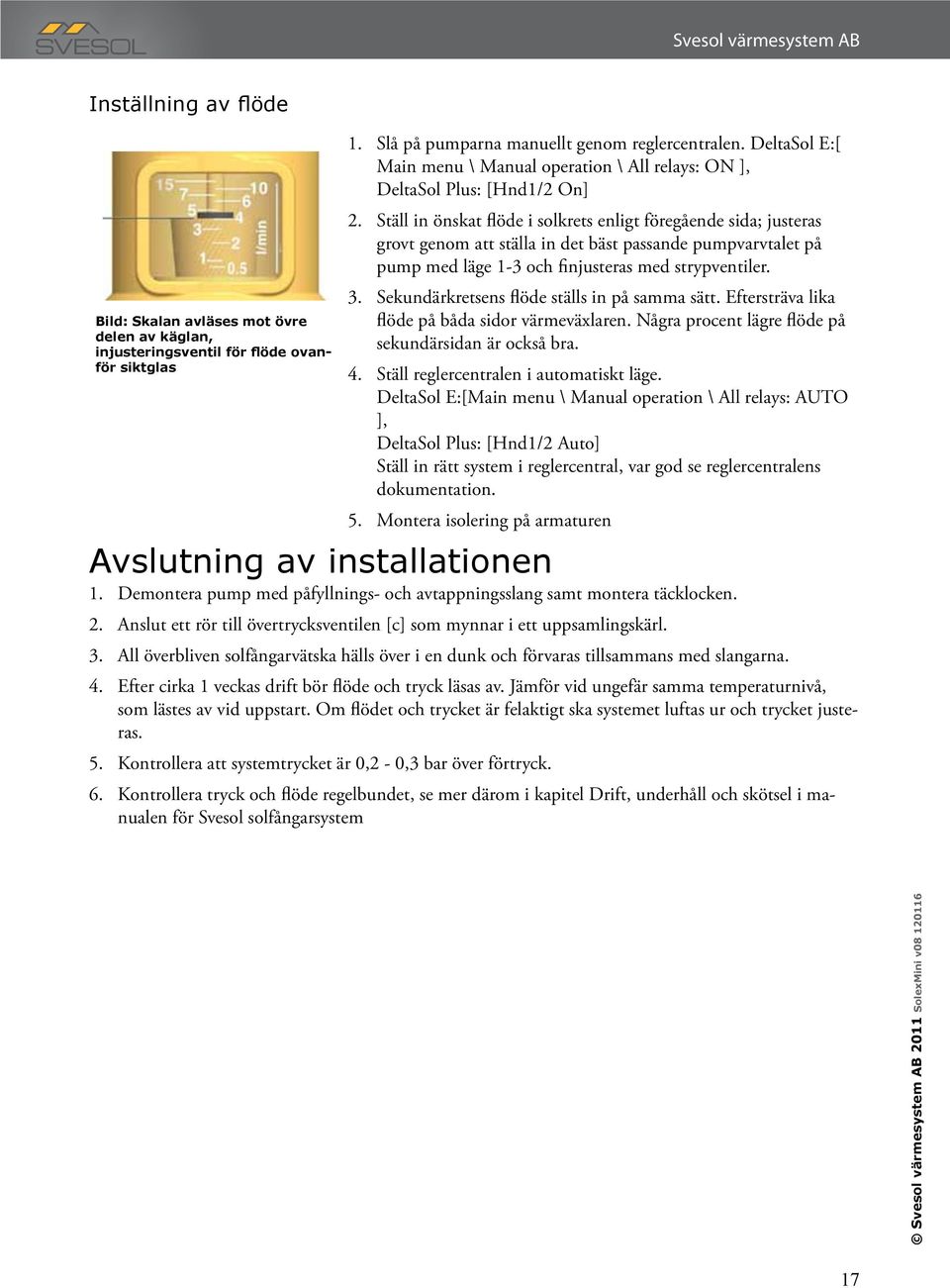

17 Svesol värmesystem AB Inställning av flöde Bild: Skalan avläses mot övre delen av käglan, injusteringsventil för flöde ovanför siktglas 1. Slå på pumparna manuellt genom reglercentralen. DeltaSol E:[ Main menu \ Manual operation \ All relays: ON ], DeltaSol Plus: [Hnd1/2 On] 2. Ställ in önskat flöde i solkrets enligt föregående sida; justeras grovt genom att ställa in det bäst passande pumpvarvtalet på pump med läge 1-3 och finjusteras med strypventiler. 3. Sekundärkretsens flöde ställs in på samma sätt. Eftersträva lika flöde på båda sidor värmeväxlaren. Några procent lägre flöde på sekundärsidan är också bra. 4. Ställ reglercentralen i automatiskt läge. DeltaSol E:[Main menu \ Manual operation \ All relays: AUTO ], DeltaSol Plus: [Hnd1/2 Auto] Ställ in rätt system i reglercentral, var god se reglercentralens dokumentation. 5. Montera isolering på armaturen Avslutning av installationen 1. Demontera pump med påfyllnings- och avtappningsslang samt montera täcklocken. 2. Anslut ett rör till övertrycksventilen [c] som mynnar i ett uppsamlingskärl. 3. All överbliven solfångarvätska hälls över i en dunk och förvaras tillsammans med slangarna. 4. Efter cirka 1 veckas drift bör flöde och tryck läsas av. Jämför vid ungefär samma temperaturnivå, som lästes av vid uppstart. Om flödet och trycket är felaktigt ska systemet luftas ur och trycket justeras. 5. Kontrollera att systemtrycket är 0,2-0,3 bar över förtryck. 6. Kontrollera tryck och flöde regelbundet, se mer därom i kapitel Drift, underhåll och skötsel i manualen för Svesol solfångarsystem 17

18 Tömning av solkrets k Svesol värmesystem AB 1. Öppna huvudkranarna [a] och [b] genom att vrida dem i 45 o-läge. 2. Anslut en slang (värmbeständig om nödvändigt) till fyllventil [h]. 3. Låt slangen mynna ned i ett glykolbeständigt kärl (värmbeständig om nödvändigt). 4. Öppna fyllventil [h]. 5. Öppna en ventil eller koppling uppe på taket så att luft kan komma in i systemet 6. Tag hand om solvärmevätska enligt gällande föreskrifter. Bild: Anslut slang på (h), (d) till avlopp, öpnna och stäng (a) och (b) omväxlande. En nogrannare tömning av systemet kan göras med renblåsning av trycklyft. 1. Ställ [a] i 45o- läge. 2. Ställ [b] i 90o- medsols. 3. Anslut avtappning vid [h], öppna kran 4. Anslut tryckluft vid [d], öppna kran försiktigt och blås ur systemet. 18

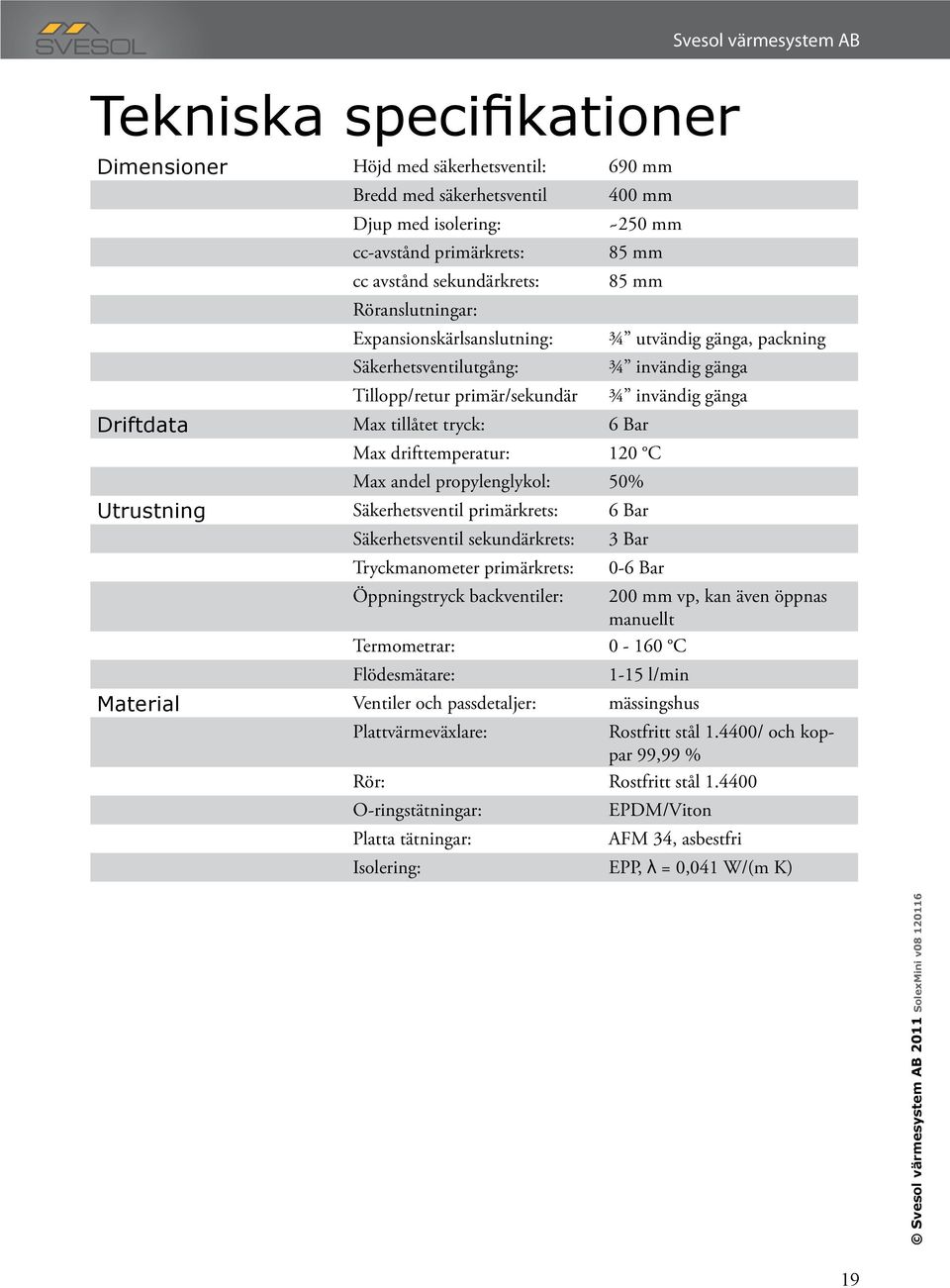

19 Tekniska specifikationer Dimensioner Höjd med säkerhetsventil: 690 mm Bredd med säkerhetsventil 400 mm Djup med isolering: cc-avstånd primärkrets: cc avstånd sekundärkrets: ~250 mm 85 mm 85 mm Svesol värmesystem AB Röranslutningar: Expansionskärlsanslutning: ¾ utvändig gänga, packning Säkerhetsventilutgång: ¾ invändig gänga Tillopp/retur primär/sekundär ¾ invändig gänga Driftdata Max tillåtet tryck: 6 Bar Max drifttemperatur: 120 C Max andel propylenglykol: 50% Utrustning Säkerhetsventil primärkrets: 6 Bar Säkerhetsventil sekundärkrets: 3 Bar Tryckmanometer primärkrets: 0-6 Bar Öppningstryck backventiler: 200 mm vp, kan även öppnas manuellt Termometrar: C Flödesmätare: 1-15 l/min Material Ventiler och passdetaljer: mässingshus Plattvärmeväxlare: Rostfritt stål / och koppar 99,99 % Rör: Rostfritt stål O-ringstätningar: EPDM/Viton Platta tätningar: AFM 34, asbestfri Isolering: EPP, λ = 0,041 W/(m K) 19

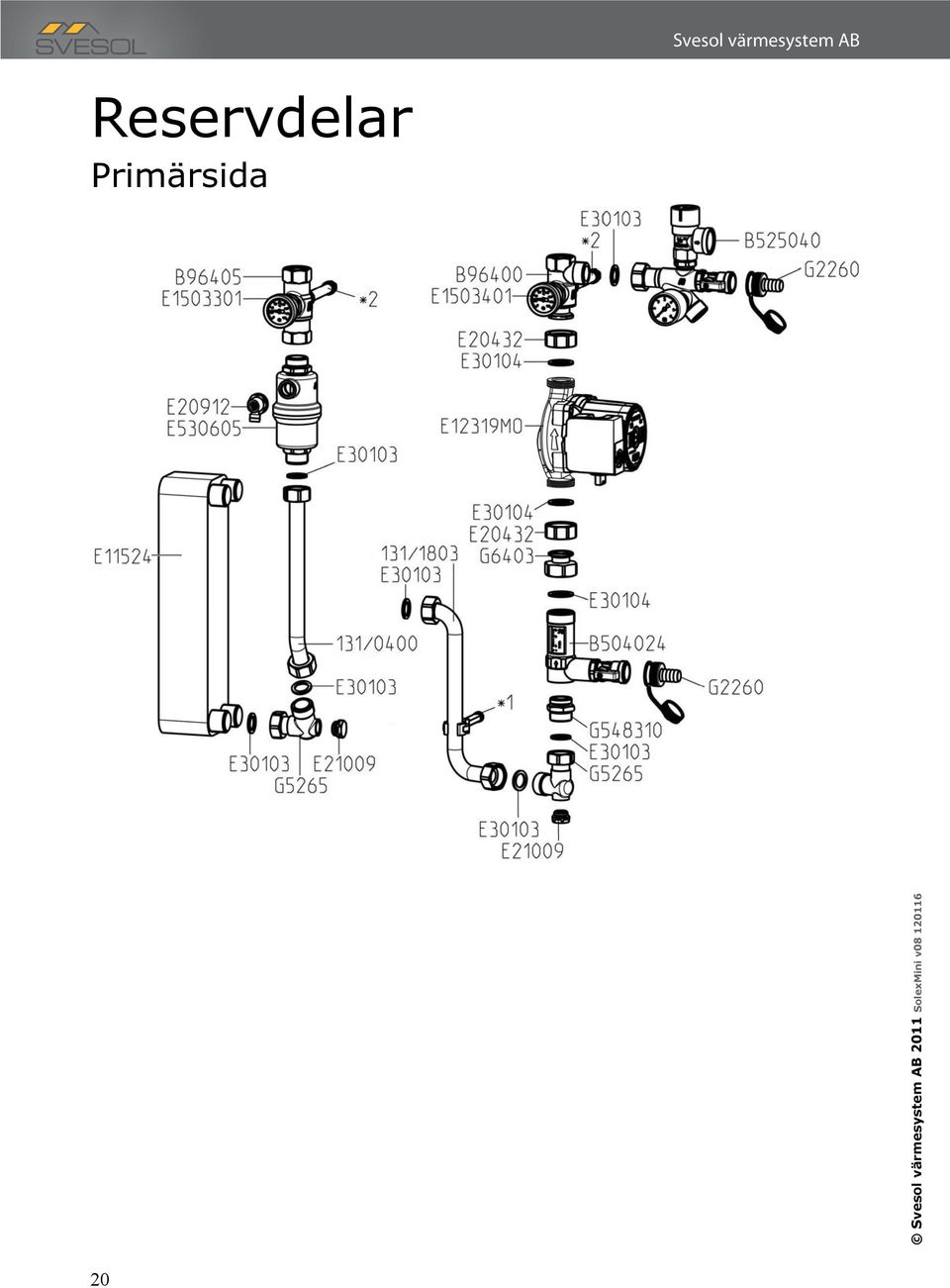

20 Reservdelar Primärsida 20

21 Sekundärsida 21

22 Pumpkurvor Pumpkurva primärsida 9 Tryck [mvp] Wilo ST 15/8 ECO 0 0,5 1 1,5 2 Flöde [m3/h] Prim. Kvs = 2.08 Pumpkurva sekundärsida 5,5 5,0 4,5 4,0 3,5 Wilo RS 15/4-3 53,9 49,0 44,1 39,2 34,3 Tryck [mvp] 3,0 2,5 2,0 1,5 Sec. Kvs = ,4 24,5 19,6 14,7 Tryck [kpa] 1,0 0,5 0,0 9,8 4,9 0, Flöde [l/h] 22

23 23

24 Denna monteringsanvisning är framtagen av Svesol värmesystem AB Djurmo DJURMO tfn: fax: SolexMini v
