1 Specialister på solenergi och flexibla värmesystem KATALOG 33 SMÅHUS Svesol Värmesystem AB katalog 33/småhus 1

2 Sol. Värme som framtiden älskar. Du som ska byta värmesystem, uppgradera värmesystemet eller bygga hus har möjlighet att investera i något som blir mer värdefullt med åren. Ett värmesystem med solfångare från Svesol kommer att öka i värde i takt med att jordens resurser blir knappare och energipriserna ökar. 2 Svesol Värmesystem AB katalog 33/småhus

3 Framtidssäkra, ekonomiska och miljövänliga värmesystem Det viktigaste i våra värmesystem är att minimera energiåtgången och kostnaderna. Det gör vi genom att först ta tillvara på så mycket som möjligt av solens miljövänliga energi som är gratis. På vintern behöver solen en kompletterande värmekälla, det kan till exempel vara en vattenmantlad kamin, pelletspanna, vedpanna, värmepump eller fjärrvärme. Solel Är du villaägare och vill investera i en solcellsanläggning så kan Svesol erbjuda dig det du behöver. Vi arbetar med nätanslutna system från den minsta villafastighet hela vägen upp till de största industrifastigheter. Se vår katalog för solelsprodukter. Kvalitet, trygghet och långsiktighet Vi har 30 års erfarenhet av värmesystem och solvärme. Vårt mål är att vara Sveriges bästa solvärmeleverantör. Personal Stefan Enerud försäljning Björn Svennbeck teknisk support och produktutveckling Klaus Lorenz produktutveckling Ronnie Andersson lager och logistik och montering Anna Lorenz administration Mats Lövris lager och logistik Leverantörer wagner-solar.de paw-armaturen.de heatacc.se stocksbro.se tyfo.de resol.se westfeuer.de Svesol Värmesystem AB katalog 33/småhus 3

4 4 Svesol Värmesystem AB katalog 33/småhus

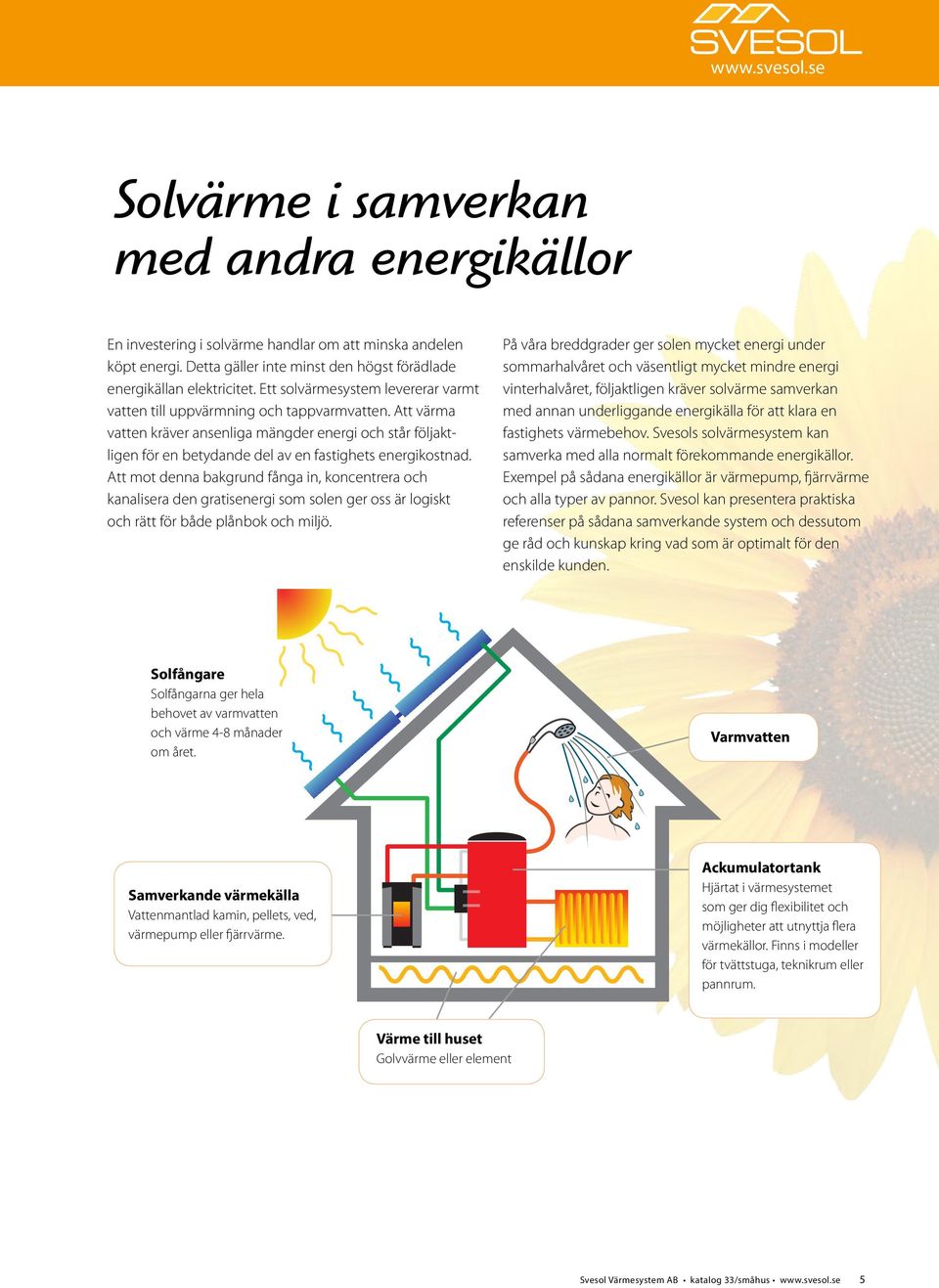

5 Solvärme i samverkan med andra energikällor En investering i solvärme handlar om att minska andelen köpt energi. Detta gäller inte minst den högst förädlade energikällan elektricitet. Ett solvärmesystem levererar varmt vatten till uppvärmning och tappvarmvatten. Att värma vatten kräver ansenliga mängder energi och står följaktligen för en betydande del av en fastighets energikostnad. Att mot denna bakgrund fånga in, koncentrera och kanalisera den gratisenergi som solen ger oss är logiskt och rätt för både plånbok och miljö. På våra breddgrader ger solen mycket energi under sommarhalvåret och väsentligt mycket mindre energi vinterhalvåret, följaktligen kräver solvärme samverkan med annan underliggande energikälla för att klara en fastighets värmebehov. Svesols solvärmesystem kan samverka med alla normalt förekommande energikällor. Exempel på sådana energikällor är värmepump, fjärrvärme och alla typer av pannor. Svesol kan presentera praktiska referenser på sådana samverkande system och dessutom ge råd och kunskap kring vad som är optimalt för den enskilde kunden. Solfångare Solfångarna ger hela behovet av varmvatten och värme 4-8 månader om året. Varmvatten Samverkande värmekälla Vattenmantlad kamin, pellets, ved, värmepump eller fjärrvärme. Ackumulatortank Hjärtat i värmesystemet som ger dig flexibilitet och möjligheter att utnyttja flera värmekällor. Finns i modeller för tvättstuga, teknikrum eller pannrum. Värme till huset Golvvärme eller element Svesol Värmesystem AB katalog 33/småhus 5

6 Plana solfångare Svesol Premium Sveriges effektivaste plana solfångare Svesol Premium är prestanda och skönhet i ett paket. Solfångaren har dessutom en robust konstruktion som tillsammans med stränga kvalitetskontroller ger extremt bra livslängd mer än 30 år. Tillverkad i Tyskland. Du som vill ha bästa prestanda, bästa livslängd och snyggast installation ska välja Svesol Premium. Solfångaren monteras med fördel infällt i tegeltak med våra färdiga montagesatser (tillval). Svesol Premium Sunarc antireflexbehandlat högtransmissionsglas med nanostruktur, 96 % ljustransmission Absorbatorplåt i helt stycke med högselektiv ytbehandling och optimalt placerade lasersvetsade kopparrör för bästa värmeöverföring Anodiserad formpressad aluminiumram Superisolerad med 60 mm isolering i botten och sömlös sidoisolering för högsta temperaturer och minimerade värmeförluster Verkningsgrad, max (ŋ 0 ): 84,4 % (EN12975) Kontrollerad och godkänd av Solar Keymark Bredd x höjd: 215 x 122 cm Byggyta: 2,62 kvm/modul Aperturyta: 2,36 kvm/modul Energiutbyte per år: 1202 kwh/modul, 509 kwh/kvm (vid 50 grader enligt Solar Keymark/SP) Beräknad livslängd: mer än 30 år Energiutbyte, livslängd: kwh/modul Våra solvärmepaket är kompletta med reglercentral, solkretsarmatur, cirkulationspump, solvärmerör, värmebärare kort sagt allt som behövs för att koppla solfångarna mot ackumulatortank (med solslinga). Montagesats är tillval. Wagner & Co tillverkar solfångarmodulen Euro L20 AR som ingår i våra Premium-paket. Wagner & Co har över 30 års erfarenhet av att tillverka högkvalitativa solfångare och är kända som en av de absolut bästa tillverkarna i Tyskland, vilket många bäst-i-test-utmärkelser också visar. Läs mer på 6 Svesol Värmesystem AB katalog 33/småhus

7 Plana solfångare Premium 2 art nr 1092 I solvärmepaketet Premium 2 ingår bl a 2 st solfångare Wagner Euro L20 AR Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 15 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 2404 kwh/år vid 50 grader Lämplig för 1 3 personer, litet hus Rek. ackumulatortank/värmecentral: liter, t ex. Svesol Flex 400, se sidan12 13 Premium 3 art nr 1093 I solvärmepaketet Premium 3 ingår bl a 3 st solfångare Wagner Euro L20 AR Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 3606 kwh/år vid 50 grader Lämplig för 2 4 personer, mellanstort hus Rek. ackumulator/värmecentral: liter t ex. Dalatanken 500-3, Svesol 500 ST, Svesol Flex 400, se sidan12 13 Premium 4 art nr 1094 I solvärmepaketet Premium 4 ingår bl a 4 st solfångare Wagner Euro L20 AR Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 25 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 4808 kwh/år vid 50 grader Lämplig för 3 5 personer, stort hus Rek. ackumulatortank/värmecentral: liter t ex. Dalatanken 750-3, se sidan12 13 Läs också mer om en av marknadens smartaste laddningstekniker, Svesol IQ se sidan15. Svesol Premiumpaket berättigar till ROT-avdrag vid installation. Svesol Värmesystem AB katalog 33/småhus 7

8 Plana solfångare Svesol Favorit mest energi per krona Svesol Favorit är solfångarpaketet som ger mest energi per investerad krona, tack vare ett bra pris, bra prestanda och extremt lång livslängd (mer än 30 år). Robust konstruktion och tysk kvalitet. Svesol Favorit HTF (Euro L42 HTF) Högtransmissionsglas, 3,2 mm säkerhetsglas, 91 % ljustransmission Absorbatorplåt i helt stycke med högselektiv ytbehandling Välisolerad formpressad aluminiumram Testad och godkänd Solar Keymark, certifikat nr 011-7S1510 F Bredd x Höjd: 193 x 116 cm Byggyta: 2,25 m 2 Aperturyta: 2,01 m 2 Energiytbyte per år: 808 kwh, 402 kwh/m 2, vid 50 Beräknad livslängd: mer än 30 år Energiytbyte, livslängd: kwh Våra solvärmepaket är kompletta med reglercentral, solkretsarmatur, cirkulationspump, solvärmerör, värmebärare kort sagt allt som behövs för att koppla solfångarna mot ackumulatortank (med solslinga). Montagesats är tillval, finns för utanpåliggande eller uppvinklat montage. 8 Svesol Värmesystem AB katalog 33/småhus

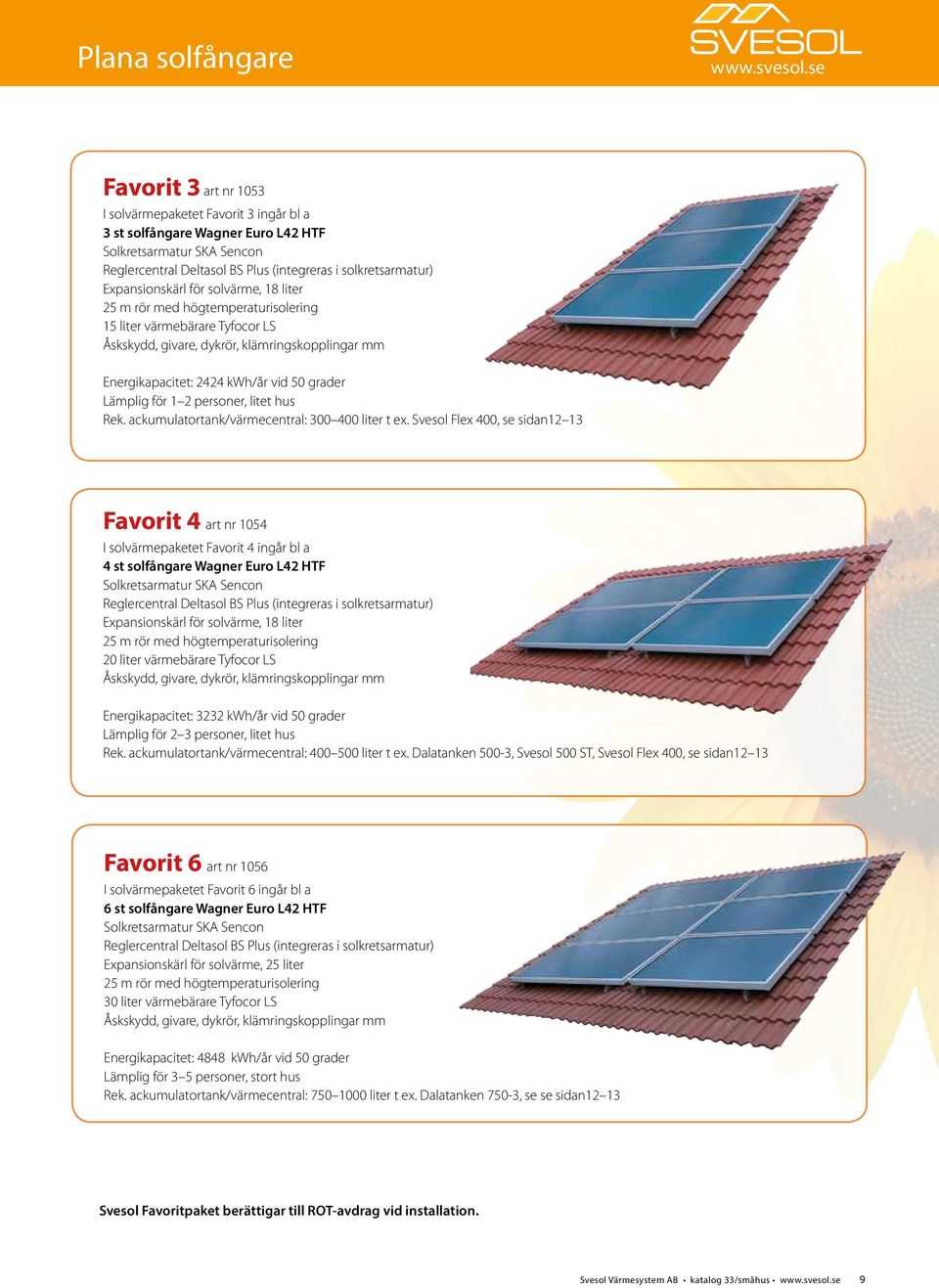

9 Plana solfångare Favorit 3 art nr 1053 I solvärmepaketet Favorit 3 ingår bl a 3 st solfångare Wagner Euro L42 HTF Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 15 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 2424 kwh/år vid 50 grader Lämplig för 1 2 personer, litet hus Rek. ackumulatortank/värmecentral: liter t ex. Svesol Flex 400, se sidan12 13 Favorit 4 art nr 1054 I solvärmepaketet Favorit 4 ingår bl a 4 st solfångare Wagner Euro L42 HTF Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 3232 kwh/år vid 50 grader Lämplig för 2 3 personer, litet hus Rek. ackumulatortank/värmecentral: liter t ex. Dalatanken 500-3, Svesol 500 ST, Svesol Flex 400, se sidan12 13 Favorit 6 art nr 1056 I solvärmepaketet Favorit 6 ingår bl a 6 st solfångare Wagner Euro L42 HTF Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 25 liter 25 m rör med högtemperaturisolering 30 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 4848 kwh/år vid 50 grader Lämplig för 3 5 personer, stort hus Rek. ackumulatortank/värmecentral: liter t ex. Dalatanken 750-3, se se sidan12 13 Svesol Favoritpaket berättigar till ROT-avdrag vid installation. Svesol Värmesystem AB katalog 33/småhus 9

10 Vakuumsolfångare Svesol Optima optimerad för vår, höst och vinter Svesol Optima III är en solfångare som är anpassad för att monteras direkt på lodrätt vägg och skyddas då från snö och frost. Absorbatorerna är internt vinklade 60 grader vilket är optimalt för bästa utbyte på höst, vinter och vår. Solfångaren är av typen vakuumrör (koaxial) vilket innebär att den är superisolerad med vakuum. Den horisontella monteringen medger lång livslängd och säker drift även vid höga temperaturer. Alla dessa egenskaper gör den till en av de bästa solfångarna på marknaden för att ta tillvara på vinterns solstrålar. Dessutom är den enkel att montera för dig som inte har ett tak i söderläge. Svesol Optima Väggmontage med optimal vinkel för höst, vinter och vår Låg vikt och enkel montering 15 vakuumrör av högtransmissionsglas Absorbator med högselektiv ytbehandling Tåligt hagelsäkert glas testat enligt DIN EN Kontrollerad och godkänd av Solar Keymark Bredd x höjd: 216,5 x 115,5 cm Byggyta: 2,5 kvm/modul Aperturyta: 1,52 kvm/modul Energiutbyte per år: 1088 kwh/modul, 718 kwh/kvm I paketet ingår alla komponenter för att koppla solfångare mot ackumulatortank med solslingor. Montagesats för vägg är tillval Svesol Värmesystem AB katalog 33/småhus

11 Vakuumsolfångare Optima 2 art nr 1032 I solvärmepaketet Optima 3 ingår bl a 2 st solfångare Svesol Optima/Sunpur 15/1800 Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 15 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 2176 kwh/år vid 50 grader Lämplig för 1 2 personer, litet hus Rekommenderad ackumulatortank/värmecentral: Svesol Flex 400, se sidan12 13 Optima 3 art nr 1033 I solvärmepaketet Optima 3 ingår bl a 3 st solfångare Svesol Optima/Sunpur 15/1800 Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 18 liter 25 m rör med högtemperaturisolering 20 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 3264 kwh/år vid 50 grader Lämplig för 2 3 personer, litet hus Rekommenderad ackumulatortank/värmecentral: Dalatanken 500-3, Svesol 500 ST, Svesol Flex 400, se sidan12 13 Optima 4 art nr 1034 I solvärmepaketet Optima 4 ingår bl a 4 st solfångare Svesol Optima/Sunpur 15/1800 Solkretsarmatur SKA Sencon Reglercentral Deltasol BS Plus (integreras i solkretsarmatur) Expansionskärl för solvärme, 25 liter 25 m rör med högtemperaturisolering 30 liter värmebärare Tyfocor LS Åskskydd, givare, dykrör, klämringskopplingar mm Energikapacitet: 4352 kwh/år vid 50 grader Lämplig för 4 5 personer, mellanstort hus Rekommenderad ackumulatortank/värmecentral: Dalatanken 750-3, se sidan12 13 Svesol Optimapaket berättigar till ROT-avdrag vid installation. Svesol Värmesystem AB katalog 33/småhus 11

12 Ackumulatortankar Ackumulatortanken är hjärtat i ditt värmesystem Fördelarna med att ha ett flexibelt värmesystem med en ackumulatortank i centrum är många. En bra ackumulatortank kan fördubbla energitillskottet från solfångarna och påverkar andra värmekällors verkningsgrad till det bättre. Ackumulatortanken lagrar energi och ser till så att du får varmvatten i kranarna och värme till element eller golvvärme. Välj en ackumulatortank från Svesol så vet du att den är optimerad för så mycket gratis energi från solfångarna och så hög systemverkningsgrad som möjligt. Exempel på värmekällor som kan anslutas är solfångare, vedpanna, pelletspanna, vattenmantlad kamin, värmepump och fjärrvärme. Svesol 500/750 liter rund standard (Dalatanken) volym-antal slingor, färg, art nr Svesol 500-3, blå, 2121 Svesol 500-3, röd, 2122 Svesol 500-0, blå, 2124 Svesol 500-0, röd, 2125 Svesol 750-3, blå, 2101 Svesol 750-3, röd, 2102 Svesol 750-0, blå, 2110 Svesol 750-0, röd, 2111 Välisolerad med 90 mm brandskyddad polyuretan Extra stora värmeväxlare/slingor Rött eller blått ytskikt i aluminium Avtagbar isolering Rund, diameter med isolering på 500 liter: 78 cm Rund, diameter med isolering på 750 liter: 93 cm TIDA 500/300 liter art nr 2220/2210 Ackumulatortank i vitvaruutförande för snyggt montage grovkök, tvättstuga eller teknikrum. Rostfria värmeväxlare Två termometrar integrerade i frontplåten Mått: 60 x 60 cm, 300 liter modell Mått: 69,5 x 69,5 cm, 500 liters modell Svesol 500 ST art nr 2208 Mått: 74 x 74 cm vitlackad utdragna värmeväxlare 3 st termometrar ingår Anpassade tankar Ackumulatortankar kan anpassas i höjd och utförande för att passa just ditt värmesystem. Kontakta Svesol för mer information om anpassade tankar. Tillval, alla tankar: Elpatron 6kW/9kW Expansionskärl liter Installationssats: exp./påfyllning/avtappning Installationssats: tappvatten Installationssats: säk.ventil/avlufting/manometer 12 Svesol Värmesystem AB katalog 33/småhus

13 Kompletta värmecentraler Design i kompaktformat Heatacc 300 är mycket mer än en kompakt ackumulatortank, här finns allt förberett innanför skalet. Det betyder en enkel och billig installation. Heatacc 300 smart skönhet i kompaktformat Plug n play enkel installation En produkt som håller alla dörrar öppna och där du kan koppla in nya värmekällor och använda det energislag som är billigast för tillfället. Givetvis så kan du utöka volymen på ditt värmesystem med en extra volymtank som kopplas in med dolda anslutningar ifall du vill installera en större vedpanna eller ett större solvärmesystem. Mycket av installatörens jobb är redan gjort vilket ger en enkel och billig installation. Elpatron, shuntmotor, bivalent shuntventil, blandningsventil för varmvatten, säkerhetsventil, expansionskärl för solfångare, expansionskärl för ackumulatortank och cirkulationspump för värmedistribution är integrerat bakom fronten. Artikel nr 2230 Mått: 60 x 70 x 183 cm Vikt: ca 155 kg exkl. vatten Volym: 300 liter Svesol Värmesystem AB katalog 33/småhus 13

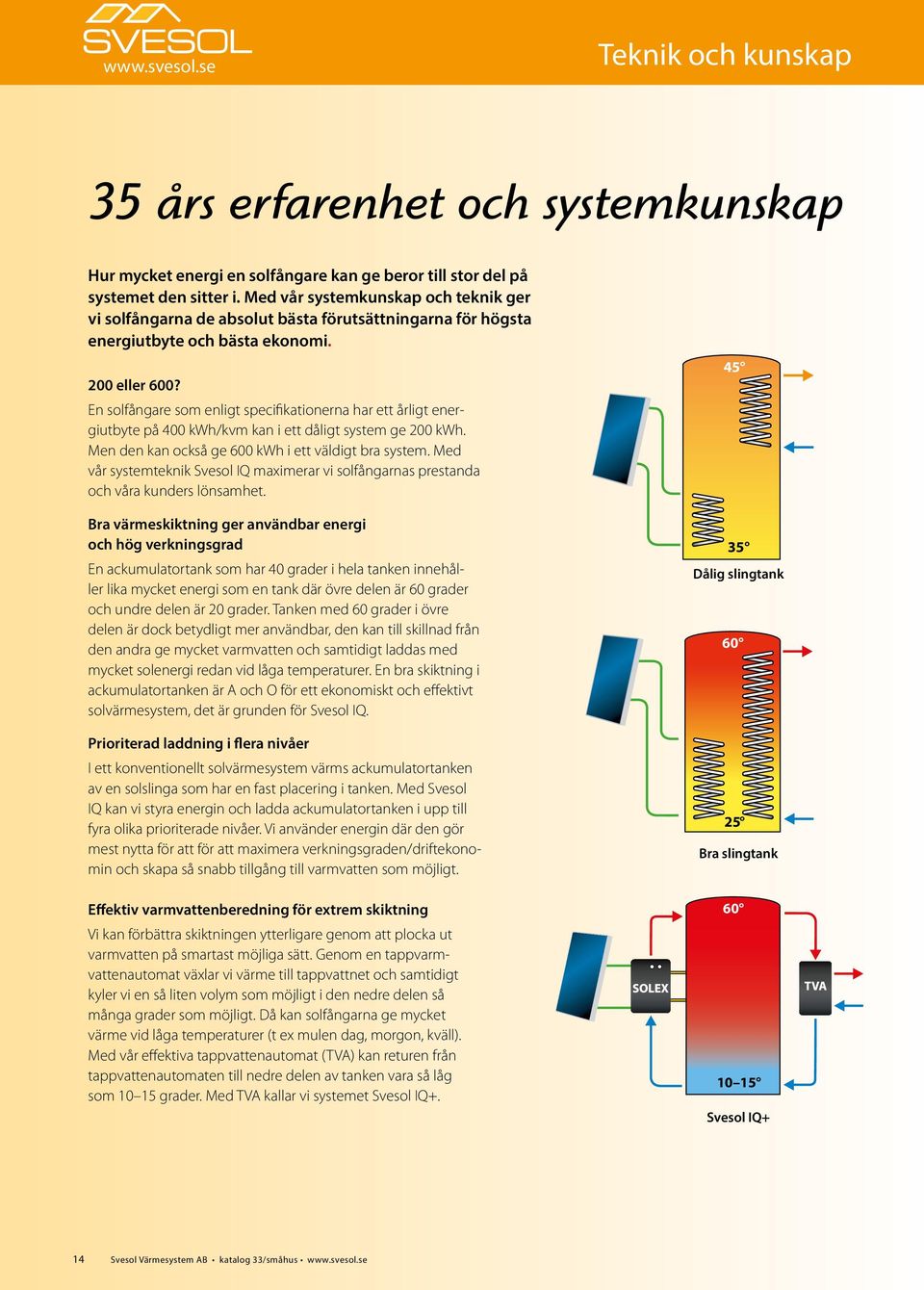

14 Teknik och kunskap 35 års erfarenhet och systemkunskap Hur mycket energi en solfångare kan ge beror till stor del på systemet den sitter i. Med vår systemkunskap och teknik ger vi solfångarna de absolut bästa förutsättningarna för högsta energiutbyte och bästa ekonomi. 200 eller 600? En solfångare som enligt specifikationerna har ett årligt energiutbyte på 400 kwh/kvm kan i ett dåligt system ge 200 kwh. Men den kan också ge 600 kwh i ett väldigt bra system. Med vår systemteknik Svesol IQ maximerar vi solfångarnas prestanda och våra kunders lönsamhet. Bra värmeskiktning ger användbar energi och hög verkningsgrad En ackumulatortank som har 40 grader i hela tanken innehåller lika mycket energi som en tank där övre delen är 60 grader och undre delen är 20 grader. Tanken med 60 grader i övre delen är dock betydligt mer användbar, den kan till skillnad från den andra ge mycket varmvatten och samtidigt laddas med mycket solenergi redan vid låga temperaturer. En bra skiktning i ackumulatortanken är A och O för ett ekonomiskt och effektivt solvärmesystem, det är grunden för Svesol IQ. Prioriterad laddning i flera nivåer I ett konventionellt solvärmesystem värms ackumulatortanken av en solslinga som har en fast placering i tanken. Med Svesol IQ kan vi styra energin och ladda ackumulatortanken i upp till fyra olika prioriterade nivåer. Vi använder energin där den gör mest nytta för att för att maximera verkningsgraden/driftekonomin och skapa så snabb tillgång till varmvatten som möjligt. Effektiv varmvattenberedning för extrem skiktning Vi kan förbättra skiktningen ytterligare genom att plocka ut varmvatten på smartast möjliga sätt. Genom en tappvarmvattenautomat växlar vi värme till tappvattnet och samtidigt kyler vi en så liten volym som möjligt i den nedre delen så många grader som möjligt. Då kan solfångarna ge mycket värme vid låga temperaturer (t ex mulen dag, morgon, kväll). Med vår effektiva tappvattenautomat (TVA) kan returen från tappvattenautomaten till nedre delen av tanken vara så låg som grader. Med TVA kallar vi systemet Svesol IQ Dålig slingtank Bra slingtank Svesol IQ+ 14 Svesol Värmesystem AB katalog 33/småhus

15 Teknik och kunskap Svesol IQ+ testvinnare med vår smartaste teknik Solkretsarmaturen Solex Mini används för ladda solvärme i ackumulatortankar som saknar intern värmeväxlare, sk solslinga. Många befintliga ackumulatortankar saknar solslinga och då är Solex mini mycket bra vid komplettering med solvärme. Den kan användas för solfångarytor upp till ca 15 m 2. Solex Mini levereras i två utföranden, beroende på vilken ackumulatortank den ska användas till, med elektrisk växelventil eller med termisk växelventil. Solex Mini med elektriska ventiler För Svesol IQ system och ackumulatortankar som är stora i förhållande till solfångarytan, större än 100 liter/m 2, används Solex Mini med två elektriska ventiler. Övre delen av ackumulatortanken kan då prioriteras så att den snabbt kommer upp i temperatur så att tillskottsvärme ej behövs. I Svesol IQ sysem sker prioritering i tre eller fyra nivåer (styrs av reglercentral DeltaSol E). Första prioritet är att höja temperaturen i övre delen av ackumulatortanken för snabb tillgänglighet av varmvatten. Prioritet två till fyra används för att ladda in energi med högsta möjliga verkningsgrad i svalare delar av ackumulatortanken. Läs mer på Solex Mini med termisk ventil För ackumulatortankar som är lagom stora i förhållande till solfångarytan, inom intervallet liter/m 2, används Solex Mini med termisk ventil. Den termiska ventilen ser till att toppen på tanken aldrig laddas med kallare vatten än 60 C. Läs mer på Art nr 1607 För att uppgradera, (byts solkretsarmatur Sencon till Solex mini med termisk växelventil) i våra solvärmepaket används art nr Art nr 1609 För att uppgradera, (byts solkretsarmatur Sencon till Solex mini med elektriska växleventiler) i våra solvärmepaket används art nr Effektiv varmvattenberedning Varmvattenberedning sker med tappvattenautomat. Tappvattenautomaten ger solfångaren optimala förutsättningar eftersom den skapar en ackumulatortank med kallt vatten i botten. Varmvattenkapaciteten blir mycket bra och risken för legionella elimineras. Tappvattenautomat TVA Villa art nr 4214 TVA Villa är det effektivaste sättet att bereda varmvatten. Den ger väldigt mycket varmvatten i förhållande till en tank med varmvattenberedning i slingor. Den ökar också skiktningen i tanken kraftigt vilket innebär högre energiutbyte från solfångarna. System med smart laddning = Svesol IQ. System med smart laddning plus tappvarmvattenautomat = Svesol IQ +. Svesol Värmesystem AB katalog 33/småhus 15

16 Visualisering Solvärme i din smartphone! VILLA Det här behöver du t ex: 1. Reglercentral 2. Datalogger DL2 och anslutning mot Internet 3. En iphone med gratisappen VBus Touch Du som ska installera solvärme kan enkelt uppgradera solvärmepaketen med reglercentralen Deltasol BSplus och dataloggern DL2. Visningstavla SD 3 och GA 3 art. nr SD 3 Lilla tavlan och art. nr GA3 Stora tavlan Ansluts till DeltaSol BS Plus eller DeltaSol E. Visar aktuell solfångartemperatur, ackumulatortankstemperatur och insamlad energimängd i kwh. Finns i två storlekar: Lilla tavlan SD 3 storlek: 150 x 165 mm Stora tavlan GA 3 storlek: 530 x 630 mm 16 Svesol Värmesystem AB katalog 33/småhus

17 Tillbehör Solvärmetillbehör Reglercentral DeltaSol BS PLUS art. nr ingår som standard i våra solvärmepaket varvtalsreglerad pump värmemängdsmätning kickfunktion överhettningsskydd två delta T regleringar. kan styra två solfångarfält, t.ex. öst- och västtak kan ladda solvärme till två tankar eller tank och t.ex. pool. har möjlighet till uppkoppling mot dator eller datalogger. timerfunktion Reglercentral DeltaSol E art. nr Reglercentral med 30 valbara grundprogram. Flexibel programmering. Reglercentralen kan bl.a: prioritera solvärmeladdning i fyra nivåer styra värmeshunten med framledningsgivare och utegivare Den har: 10 givare 7 reäler värmemängdsmätning anslutn. för flödesmätare, med pulsgivare anslutning för solinstrålningsmätare möjlighet att ansluta datalogger eller dator DeltaSol MX art. nr Denna reglercentral kan styra komplexa solvärmeanläggningar och värmesystem. Den kan bl a styra två av varandra oberoende shuntgrupper den har; 7 oberoende värmemängdsmätningar möjlighet att styra moderna pumpar med frekvensstyrning datalagring på SD kort eller via V-bus grafisk display som med kurvor visar trender och värden Externkontroll RTA 11 M art. nr 1715 Gör det enkelt att justera temperaturen/ shuntkurvan utan att behöva trycka på reglercentralen. Shuntmotor ESBE ARA art. nr Shuntmotor som passar för styrning av bivalent shunt. Styrs av t.ex. DeltaSol E eller HKM2. Shuntventil Bivalent art. nr Värmeuttag i två temperaturnivåer ökar tankens värmeskiktning levereras med klämringskopplingar 22 mm, andra dimensioner finns. Solrör art. nr (=12mm), 1851 (=15mm) ingår som standard i våra solvärmepaket 25 m kopparrör (12 el. 15 mm) högtemperaturisolering 10 el. 13 mm Värmebärare Tyfocor art. nr Europas mest använda värmebärare för solvärme. är anpassad för solvärmesystem tål höga temperaturer klarar förångning och kondensering Säljs på 10 liters dunk Solkretsarmatur SKA Sencon art.nr 1600 Ger tillsammans med våra reglercentraler och expansionskärl solvärmeanläggningen optimala förutsättningar. Ingår som standard i våra solvärmepaket. Integrerat i armaturen är: Cirkulationspump Wilo Star ST 15/8 Eco Flödesmätare Avluftare Backventiler Säkerhetsventil och manometer Termometrar för framledning och retur Avstängningskranar Påfyllningsventiler Solkretsarmaturen finns även med varvtalsstyrd och energieffektiv cirkulationspump (Wilo Tec ST 15/11,5), den kallas då för Sencon TEC. För mer information se Expansionskärl Expansionskärl för solvärmesystem med membran som tål höga temperaturer. I storlek från liter. Levereras med 2,5 bar förtryck. 18 liter art nr liter art nr liter art nr liter art nr liter art nr 1876 Se svesol.se för information om större expansionskärl och sk avsvalningskärl. Datalogger DL 2 art. nr Ansluts till DeltaSol BS Plus eller DeltaSol E och sparar värden från solfångare, ackumulatortank mm. Övervakning via webben och smartphone. Solvärmekulvert med rostfria rör Armacell Duo Solar 15 m dimension 16 mm (DN 16) Art nr m dimension 20 mm (DN 20) Art nr Färdigisolerad rostfri solvärmekulvert med givarkabel. Andra längder, dimensioner och kopplingar finns. Snabbkoppling för ovanstående med gängor eller med klämringskopplingar för släta rör finns. Kontakta Svesol för mer information. Svesol Värmesystem AB katalog 33/småhus 17

18 Samverkande energikällor Vattenmantlade kaminer En vattenmantlad kamin kan tillsammans med en ackumulatortank värma hela huset genom det vattenburna värme-systemet. Du kan utnyttja fördelarna med ved eller pellets utan att bygga ett pannrum och du får dessutom en mysig och snygg brasa i vardagsrummet. Kan med fördel kombineras med solvärme. Cheyenne Aqua (art.nr standard, med täljstensbeklädnad) Vattenmantlad vedkamin Cheyenne Aqua har ett effektområde som räcker för normala villor det ihop med vattenmantlingen gör att det är skönt runt kaminen, inga övertemperaturer. Den stilrena designen gör att den går att placeras överallt, i hallen, köket eller vardagsrummet. Att kaminen går att kombinera med solvärme och andra värmekällor är som en bonus. Elda när solen inte räcker till och låt en annan värmekälla ta över när du reser bort. effekt 10 kw effektfördelning 70 % till vatten / 30 % till luft volym vattenmantling 30 liter längd på ved 33 cm mått plåtbeklädnad (H,B,D) mm, 1343, 607, 549 mått täljstensbeklädnad (H,B,D) mm, 1355, 607, 549 Evo Aqua art nr 3115 och 3116 Vattenmantlad pelletskamin beklädnad i aluminium eller keramik glaslucka med sotskyddande luftström mikroprocessorstyrd förbränning ger optimal verkningsgrad automatisk tändning automatisk uraskning modulerande effekt (3 12 kw) låg ljudnivå 85 % till vatten, 15 % till luft uteluftsanslutning Tillval, Evo: keramisk beklädnad Tillval, alla kaminer: laddkrets mot ackumulatortank 18 Svesol Värmesystem AB katalog 33/småhus

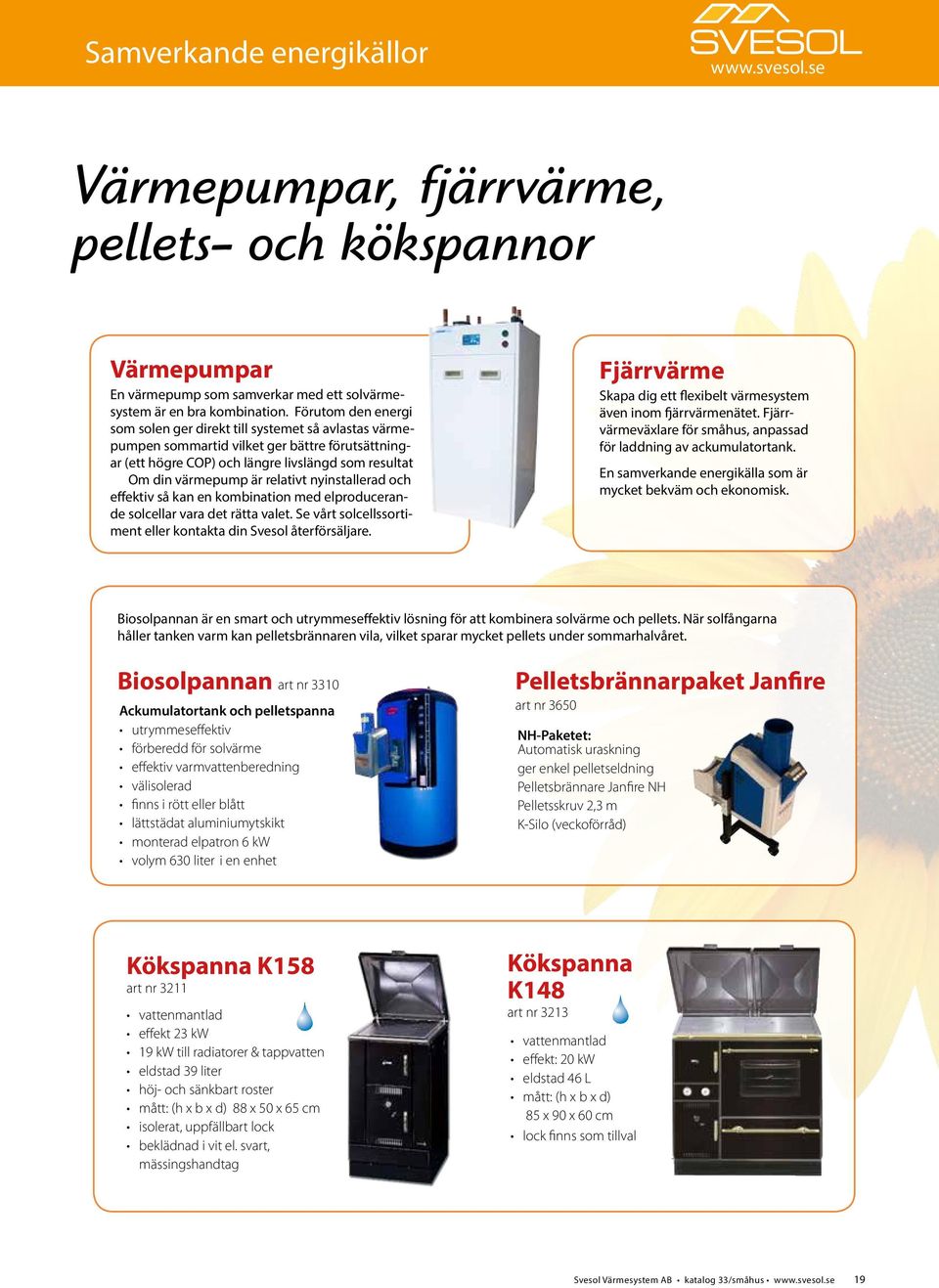

19 Samverkande energikällor Värmepumpar, fjärrvärme, pellets- och kökspannor Värmepumpar En värmepump som samverkar med ett solvärmesystem är en bra kombination. Förutom den energi som solen ger direkt till systemet så avlastas värmepumpen sommartid vilket ger bättre förutsättningar (ett högre COP) och längre livslängd som resultat Om din värmepump är relativt nyinstallerad och effektiv så kan en kombination med elproducerande solcellar vara det rätta valet. Se vårt solcellssortiment eller kontakta din Svesol återförsäljare. Fjärrvärme Skapa dig ett flexibelt värmesystem även inom fjärrvärmenätet. Fjärrvärmeväxlare för småhus, anpassad för laddning av ackumulatortank. En samverkande energikälla som är mycket bekväm och ekonomisk. Biosolpannan är en smart och utrymmeseffektiv lösning för att kombinera solvärme och pellets. När solfångarna håller tanken varm kan pelletsbrännaren vila, vilket sparar mycket pellets under sommarhalvåret. Biosolpannan art nr 3310 Ackumulatortank och pelletspanna utrymmeseffektiv förberedd för solvärme effektiv varmvattenberedning välisolerad finns i rött eller blått lättstädat aluminiumytskikt monterad elpatron 6 kw volym 630 liter i en enhet Pelletsbrännarpaket Janfire art nr 3650 NH-Paketet: Automatisk uraskning ger enkel pelletseldning Pelletsbrännare Janfire NH Pelletsskruv 2,3 m K-Silo (veckoförråd) Kökspanna K158 art nr 3211 vattenmantlad effekt 23 kw 19 kw till radiatorer & tappvatten eldstad 39 liter höj- och sänkbart roster mått: (h x b x d) 88 x 50 x 65 cm isolerat, uppfällbart lock beklädnad i vit el. svart, mässingshandtag Kökspanna K148 art nr 3213 vattenmantlad effekt: 20 kw eldstad 46 L mått: (h x b x d) 85 x 90 x 60 cm lock finns som tillval Svesol Värmesystem AB katalog 33/småhus 19

20 Fånga solens möjligheter Din lokala återförsäljare Svesol småhuskatalog 32 Svesol värmesystem AB Djurmo 29, Djurmo tfn Svesol Värmesystem AB katalog 33/småhus
