Teknisk anvisning MÄRKNING EL-, TELE- och TRANSPORTSYSTEM Ver. 3.0
|
|
- Kristina Nyberg
- för 8 år sedan
- Visningar:
Transkript
1 Sidantal 27 MÄRKNING EL-, TELE- och TRANSPORTSYSTEM Ver. 3.0 Landstingsservice i Uppsala Län UPPSALA Tfn Fax Ver Ver Ver. 3.0
2 INNEHÅLLSFÖRTECKNING ALLMÄNT GENERELLT FÖRDELNINGS- OCH NÄTSTATIONER, DISTRIBUTIONS-, GENERERINGS OCH TRANSFORMATORSYSTEM LÅGSPÄNNINGSSYSTEM ÖVRIG MÄRKNING, CENTRALER, APPARATSKÅP UTTAG OCH ANSLUTNINGSOBJEKT LEDNINGSNÄT OCH LEDARE TELEANLÄGGNINGAR HISS... 27
3 3(27) ALLMÄNT Denna märknings- och skyltstandard gäller för el-, tele- och transportsystem. För märkning av styroch övervakningssystem gäller separat standard. För märkning av funktioner mellan system beskrivna i denna standard och system för styrning och övervakning, lämnas underlag av beställaren. Se även exempel i denna standard. Märkning och skyltning av installationer skall utföras ändamålsenligt och enhetligt, med en unik identitet av såväl placering som funktionstillhörighet. Där ej annat anges gäller strukturering av anläggningar enligt SS-EN samt SS-EN Strukturering skall utgå från aspekterna PLACERING (+) och FUNKTION (=). Dörrar till elektriska driftrum skall märkas med objektens placerings- och funktionella aspekter. Redundanta system betecknas med A resp. B för resp. delsystem samt löpnummer för undersystem. 0.1 FUNKTIONELLA ASPEKTER Till aspekter för funktion tillhör funktioner med viss systemtillhörighet samt kabelsystem. Samtliga elsystem ingår i ett överordnat system betecknat =E1. Denna beteckning används endast som prefix för systemöverskridande och gemensamma system, t.ex. kabelsystem i mark mellan byggnader och system. Följande beteckningssystem skall användas: Distributionssystem: Normalkraft (10kV) / =N med delsystem =A resp. =B. (=NA, =NB). Reservkraft - avbrottsfri (10kV) / =A med delsystem =A resp. =B (=AA, =AB). Transformatorsystem för normalkraft (10/0,4kV) / =T. Transformatorsystem för reservkraft - avbrottsfri (10/0,4kV) / =TA. Normalkraft (0,4kV) / =C. Reservkraft - avbrottsfri (0,4kV) / =CA. Avbrottsfri kraft (Via statisk UPS 0,4kV) / =CU. Reservkraft (0,4kV) / =CR. Genereringssystem: Reservkraft (10kV) / =R med delsystem =A resp. =B. (=RA, =RB) Reservkraft - avbrottsfri (10kV) / =U med delsystem =A resp. =B (=UA, =UB) Avbrottsfri kraft (Via statiska UPS 0,4kV) / =U
4 4(27) Kontroll- och hjälpkraftsystem: Kontrollsystem - Överordnade / =K med delsystem =A resp. =B. (=KA, =KB) Kontrollsystem Lokala / =CX/Y.K1 (Kontrollskåp för lågspänningsställverk =CX och =CY Hjälpkraft- /Likspänningssystem / =L med delsystem =A resp. =B (=LA, =LB). Kabelsystem: =W med systemtillhörighet för kraft- och signalkablar med tillhörande beteckningar för distributionsoch genereringssystem enligt: Normal- och reservkraft / =WN Avbrottsfri reservkraft / =WA Reservkraft / =WR Likspänningsystem / =WL Fibersystem / =WH UPS system / =WU Jordningssystem / =WE Undersystem för kablar är 100-serier för högspänningskablar och 1000-serier för signalkablar. Huvudledningssystem (0,4kV) numreras och märks utan systemtillhörighet, med hänvisning till matande grupp i resp., lågspänningsställverk, enligt: =Cxx.Wxxx. Kabel från grupp 9 i lågspänningsställverk =C30, betecknas =C30.W009. Övriga system: Huvudpotential- och skyddsutjämningssystem / =XE I övrigt bryts aspekterna ner i delsystem och objekt enligt SS-EN , samt med driftlittrering enligt nedan: -S / Brytare -F / Frånskiljare -JK - Jordningskopplare Undersystem till delsystem numreras i nummerserier (Avser fördelningsstationer inom Akademiska Sjukhuset) enligt följande: Byggnad C12 / 1 Byggnad B21 / 11 Byggnad F16 / 21 Byggnad B8 / 31
5 5(27) Byggnad FS C12 / PLACERINGS ASPEKTER Till aspekt för placering tillhör skåp, apparater och objekt som finns placerade inom byggnader. Märkningen skall utgå från resp. byggnadsnummer. Följande beteckningssystem skall användas: Högspänningsskåp / +H Transformator- och lågspänningsskåp / +L Fördelnings- och gruppcentraler samt kanalskenfördelningar / +C UPS-enheter /+U Kontrollskåp / +K Korskopplingsskåp / +X Batterier / +B Hjälpspänningsskåp / +W Skåpen inom distributionssystem märks med löpnummer enligt följande: Normalkraft A / 101, Normalkraft B / 201, 202. Reservkraft - avbrottsfri A / 301, 302. Reservkraft - avbrottsfri B / 401, 402. Transformatorskåp 100, 200, 300, 400 UPS (Via statiska UPS) / 901, 902. Vid fler nätstationer/ställverk inom samma byggnad, utökas löpnummer enligt följande: Normalkraft A / 501, Normalkraft B / 601, 602. Reservkraft - avbrottsfri A / 701, 702. Reservkraft - avbrottsfri B / 801, 802. Transformatorskåp 500, 600, 700, 800
6 6(27) 0.3 BETECKNINGAR I ÖVERVAKNINGSSYSTEM Signalöverföring från elsystem från/till system för fastighetsövervakning betecknas (Tag beteckning) enligt standard för styrning och övervakning, kompletterade med placerings aspekter enligt denna standard. A1141-C314-FS6-L motsvarar larm från dvärgbrytare 6, placerad i gruppcentral 314 i byggnad B11. I larm text används den funktionella beteckningen =C40-14 grupp 6. Utlöst. A1222-H101-QS-L motsvarar larm från brytare effektbrytare 1, placerad i ställverksskåp H101 i byggnad C12.. I larm text används den funktionella beteckningen =NA1.Q1 Överström. 1. GENERELLT Skyltförteckning skall upprättas av entreprenören i samråd med beställaren och i god tid överlämnas till beställaren för godkännande innan märkning påbörjas. OBS! Denna anvisning redovisar endast exempel och är ej måttriktiga. Märkning av så kallade försörjningsenheter (ex. pendlar i OP-salar) ska utföras och ingå i elentreprenörens åtagande. Skyltar skall normalt utföras graverade och för skruvfastsättning, text utgörs av VERSALER. I vissa fall kan skyltar utföras med skiktad tape godkänd för t ex märkningar i apparatskåp. Detta skall dock alltid godkännas av beställaren i varje enskilt fall. Montering av skyltar får inte ske direkt på apparat, löstagbara lock, undertaksplattor etc. Undantag för skåp, större apparater samt centralutrustningar där skyltar skruvas direkt på skåpet/apparaten. Skyltar till ledningar skall fastsättas med 2 fästpunkter för varje skylt. Följande förhållande skall gälla mellan texthöjd och texttjocklek. en utförs normalt centrerad på skylten. höjd tjocklek
7 7(27) Skyltfärger Skyltar skall normalt utföras med svart text på vit botten, undantaget objekt med systemtillhörighet enligt följande: Normalkraft (0,4kV och10kv) / Svart text på vit botten Reservkraft (0,4kV och 10kV) / Vit text på svart botten Reservkraft - avbrottsfri (0,4kV och 10kV) / Vit text på brun botten Avbrottsfri kraft (UPS, batteri) / Vit text på grön botten Brandlarmsystem / Vit text på röd botten Teletekniska system / Svart text på vit botten Spänningsutjämningssystem och varningsskyltar / Svart text på gul botten Styrning, övervakning / Vit text på blå botten Ovan fastställda skyltfärger gäller även för märkning av kabelsystem och skyltar på dörrar till driftrum. Förekommer fler system i samma rum, utförs dörrskylten vit med svart text. Färg på ledningar i apparatskåp och centraler Betydelse Ledningsfärg Fasledare Svart Skyddsledare / Skyddsutjämningsledare Gul/grön Funktionsjordledare Svart Neutralledare Blå PEN-ledare PEN-ledare Gul/Grön med tilläggsmärkning Blå Manöver 230 V Svart Yttre manöver som ger bakspänning Grå 50 V AC Grön Pluspol likspänning Röd Minuspol likspänning Brun Ledningsfärgernas betydelse anges med skylt i apparatskåp, detta gäller även om gällande standard används.

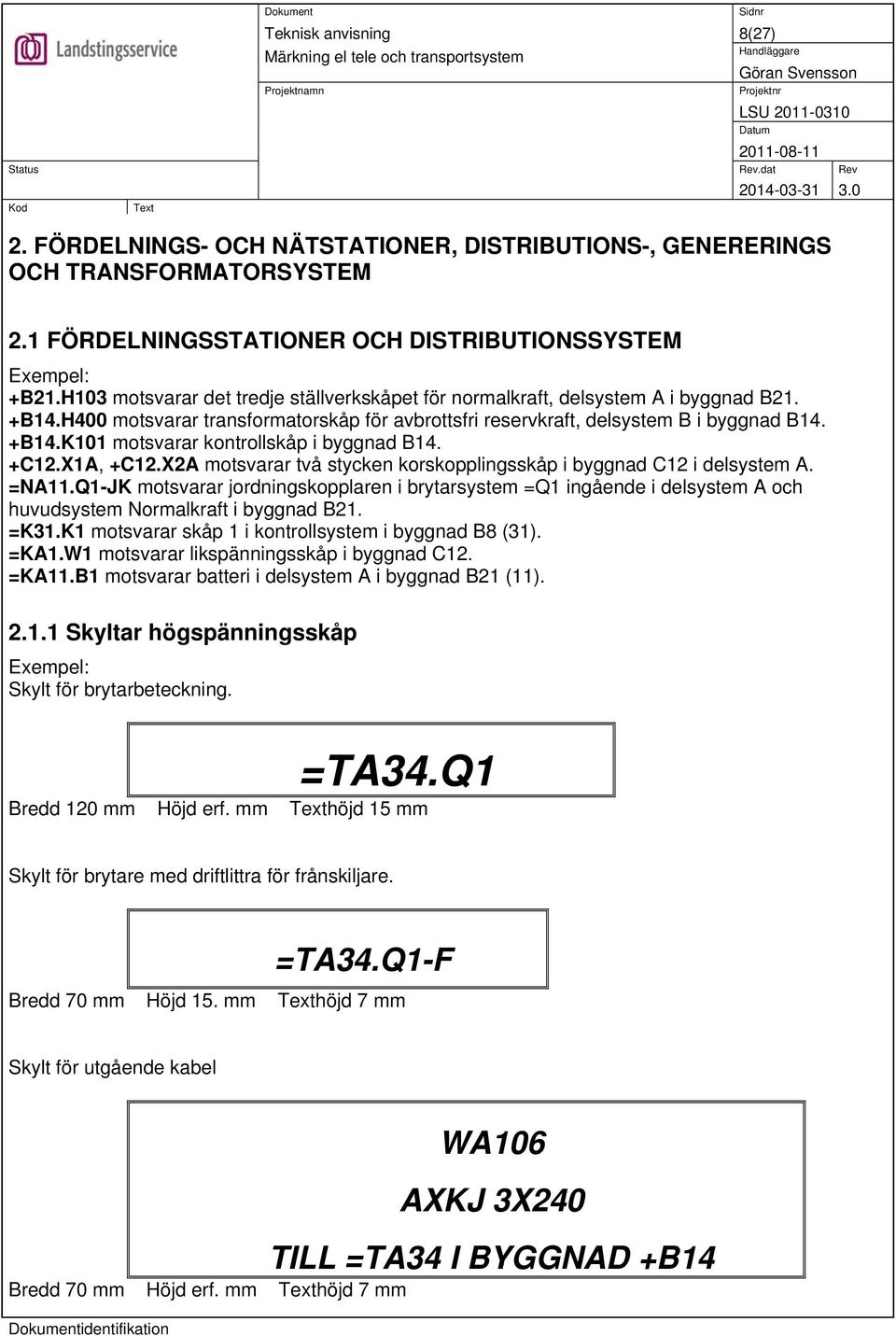

8 8(27) 2. FÖRDELNINGS- OCH NÄTSTATIONER, DISTRIBUTIONS-, GENERERINGS OCH TRANSFORMATORSYSTEM 2.1 FÖRDELNINGSSTATIONER OCH DISTRIBUTIONSSYSTEM +B21.H103 motsvarar det tredje ställverkskåpet för normalkraft, delsystem A i byggnad B21. +B14.H400 motsvarar transformatorskåp för avbrottsfri reservkraft, delsystem B i byggnad B14. +B14.K101 motsvarar kontrollskåp i byggnad B14. +C12.X1A, +C12.X2A motsvarar två stycken korskopplingsskåp i byggnad C12 i delsystem A. =NA11.Q1-JK motsvarar jordningskopplaren i brytarsystem =Q1 ingående i delsystem A och huvudsystem Normalkraft i byggnad B21. =K31.K1 motsvarar skåp 1 i kontrollsystem i byggnad B8 (31). =KA1.W1 motsvarar likspänningsskåp i byggnad C12. =KA11.B1 motsvarar batteri i delsystem A i byggnad B21 (11) Skyltar högspänningsskåp Skylt för brytarbeteckning. =TA34.Q1 Bredd 120 mm Höjd erf. mm höjd 15 mm Skylt för brytare med driftlittra för frånskiljare. =TA34.Q1-F Bredd 70 mm Höjd 15. mm höjd 7 mm Skylt för utgående kabel WA106 AXKJ 3X240 TILL =TA34 I BYGGNAD +B14 Bredd 70 mm Höjd erf. mm höjd 7 mm

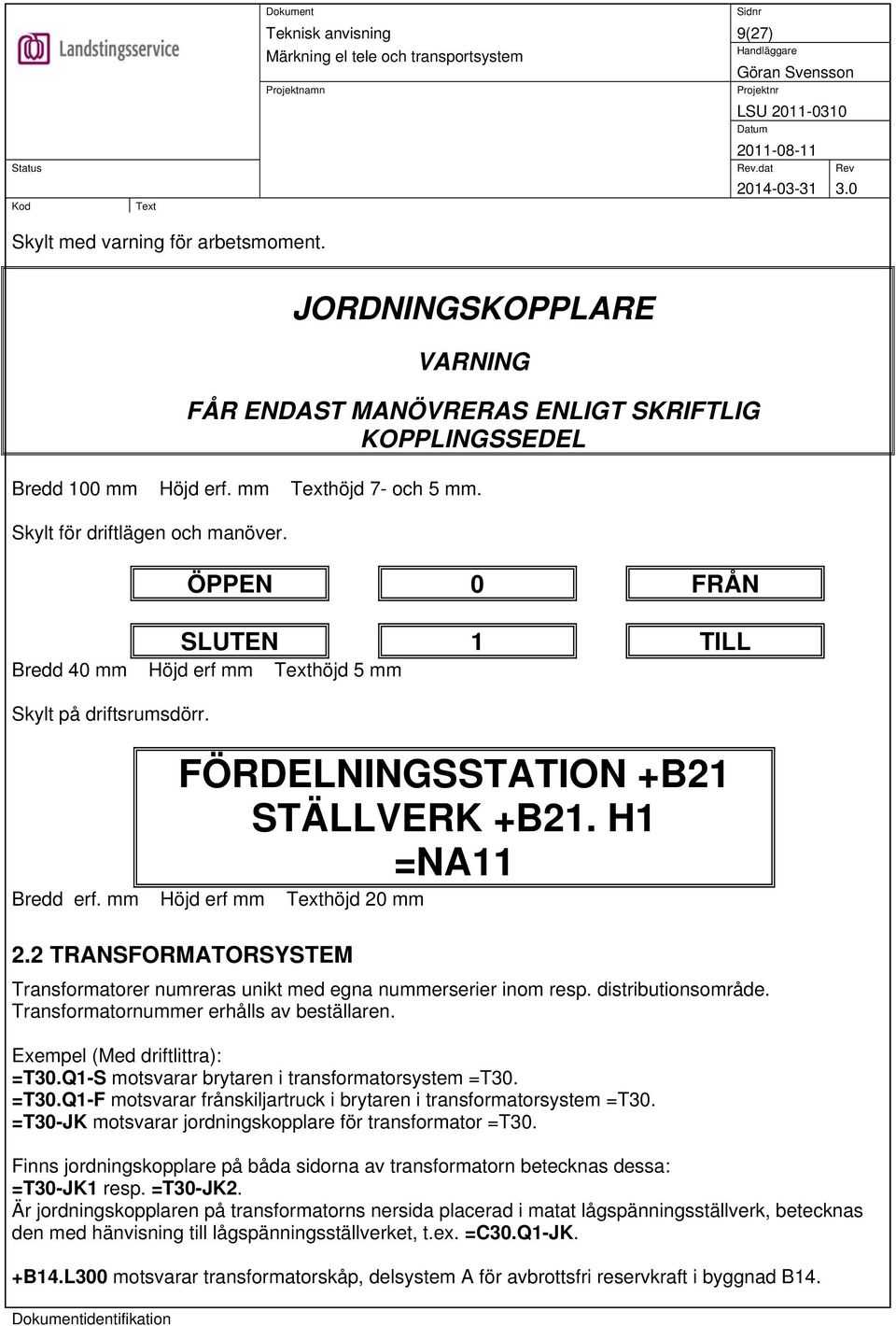

9 9(27) Skylt med varning för arbetsmoment. JORDNINGSKOPPLARE VARNING FÅR ENDAST MANÖVRERAS ENLIGT SKRIFTLIG KOPPLINGSSEDEL Bredd 100 mm Höjd erf. mm höjd 7- och 5 mm. Skylt för driftlägen och manöver. ÖPPEN 0 FRÅN SLUTEN 1 TILL Bredd 40 mm Höjd erf mm höjd 5 mm Skylt på driftsrumsdörr. FÖRDELNINGSSTATION +B21 STÄLLVERK +B21. H1 =NA11 Bredd erf. mm Höjd erf mm höjd 20 mm 2.2 TRANSFORMATORSYSTEM Transformatorer numreras unikt med egna nummerserier inom resp. distributionsområde. Transformatornummer erhålls av beställaren. Exempel (Med driftlittra): =T30.Q1-S motsvarar brytaren i transformatorsystem =T30. =T30.Q1-F motsvarar frånskiljartruck i brytaren i transformatorsystem =T30. =T30-JK motsvarar jordningskopplare för transformator =T30. Finns jordningskopplare på båda sidorna av transformatorn betecknas dessa: =T30-JK1 resp. =T30-JK2. Är jordningskopplaren på transformatorns nersida placerad i matat lågspänningsställverk, betecknas den med hänvisning till lågspänningsställverket, t.ex. =C30.Q1-JK. +B14.L300 motsvarar transformatorskåp, delsystem A för avbrottsfri reservkraft i byggnad B14.
10 10(27) Skylt på transformatorbås/skåp Skylt på transformatorskåp med grunddata. Bredd 260 mm TRANSFORMATOR =T40 10/0,4 KV 800 KVA +B14.L300 Höjd erf. mm höjd 20 mm Skylt vid jordningskopplare och manövervred. JORDNINGSKOPPLARE TRANSFORMATOR =T40-JK Bredd 100 mm Höjd erf. mm höjd 7 mm Skylt vid temperaturvakt TEMPERATURVAKT =T40 Bredd 100 mm Höjd 15 mm höjd 7 mm För temperaturvakter innehållande kvicksilver skall tilläggsskylt monteras Bredd 100 mm Höjd 25 mm höjd 5 mm. TEMPERATURVAKT INNEHÅLLER KVICKSILVER
11 11(27) 2.3 GENERERINGSSYSTEM Till genereringssystem hör centrala system för reservkraft (10 kv), centrala system för reservkraft - avbrottsfri (10kV) samt lokal reservkraft och avbrottsfri kraft UPS (0,4kV). Lokal reserv- och avbrottsfri kraft numreras och märks utifrån matande transformator och centrala system enligt: =RA1.RK1.Q1 motsvarar brytare för reservkraftaggregat =RK1 (Generatorbrytare) =Q1 i reservkraftsystem =RA1. =UB1.T1 motsvarar transformator i system för reservkraft - avbrottsfri, delsystem B. =CR30 motsvarar system för lokalreservkraft matat via lågspänningsställverk =C30. =U40.2 motsvarar UPS-system nummer 2 matad från lågspänningsställverk =C40. Vid redundanta matningar till UPS-system från olika ställverk betecknas UPS-systemet efter matande ställverk med lägsta nummer. Vid redundanta UPS-enheter inom samma system betecknas de med löpnummer. UPS-system =U50.1, är det första systemet matat från ställverken =C50 och =C52 med tillhörande två UPS-enheter =U och =U UPS-enheterna är sammankopplade via en gemensam by-pass central som betecknas =CU50.1 Beakta att rätt löpnummer för UPS-enheter används, se huvudledningsschema för redovisning av anslutna enheter. Skylt på generatorbrytarskåp med driftlittra. Bredd erf mm Höjd 15 mm höjd 7 mm Skylt på UPS enhet. =RA1.RK1.Q1-S =U30.1 Bredd erf mm Höjd 15 mm höjd 7 mm
12 12(27) 3 LÅGSPÄNNINGSSYSTEM Lågspänningssystem omfattar lågspänningsställverk, fördelnings- och gruppcentraler samt kanalskenfördelningar och generingssystem 0,4kV. Lågspänningsställverk numreras med hänvisning till matande transformator. Utgående grupper i lågspänningsställverk, kanalskenfördelningar och fördelningscentral, numreras med hänvisning till matande grupp, i löpnummer följd. Sydda centraler märks med versaler i bokstavsordning. Kanalskenfördelningar likställs med fördelningscentraler. Statiska UPS-system betecknas med hänvisning till matande ställverk samt med löpnummer inom resp. ställverk. Vid redundanta matningar från olika ställverk, betecknas UPS-systemet efter matande ställverk med lägsta nummer. Gruppnumrering startar på nytt efter UPS-systemets by-pass central. =CU motsvarar första central efter UPS nr. 2, =U40.2, matad från ställverk =C40. Numrering påbörjas efter UPS-systemet by-pass central =CU40.2. =C30 motsvarar lågspänningsställverk matad från transformator =T30. =C30-11 motsvarar gruppcentral matad från grupp 11 i lågspänningsställverk =C30. =C motsvarar gruppcentral matad från fördelningscentral =C30-12 grupp 4. =C30-4B motsvarar den andra gruppcentralen i en sydd huvudledning från grupp 4 i lågspänningsställverk =C30. Vid utökning av befintliga anläggningsdelar, där tre enpoliga säkringsgrupper används som en trepolig grupp för att mata en huvudledning, används den lägsta gruppsäkringen nummer för att beteckna matad central. +L Lågspänningsskåp, samt med löpnummer enligt C Fördelnings- och gruppcentraler, samt med löpnummer enligt B12.C301 motsvarar den första gruppcentralen i system för reservkraft - avbrottsfri, delsystem A i byggnad B12. +B14.L106 motsvarar skåp 6 i ställverk för normalkraft, delsystem A matat från överordnat system. +B11.C903 motsvarar den tredje gruppcentralen för UPS kraft i byggnad B11. Gruppnumrering för utgående grupper i gruppcentral märks med följande löpnummerserier, Övrig last, ÖL Viktig last, VL(reservkraft) Viktig last, VL(roterande UPS) endast Akademiska sjukhuset. Mycket viktig last, MVL(statisk UPS) Vid ändring/komplettering i befintlig anläggning ska ommärkning utvärderas, kontakta teknikansvarig. Märkning av apparatskåp tillhörande system för styrning- och övervakning följer separat standard, med komplettering av funktionell märkning för gruppcentral enligt denna standard.
13 13(27) 3.1 Skylt på lågspänningsskåp Skylt visande anläggningsdata. STÄLLVERK =C40 IMPEDANS Zför = xxx m KORTSLUTNING Ik3 = xxx ka VÄRDEN VID SLUTEN SEKTIONERINGSBRYTARE CX40/C41.Q1 Bredd erf mm Höjd erf mm höjd 5 mm Skylt på skåp i lågspänningsställverk Bredd erf. mm Höjd 40 mm höjd 20 mm +B12.L204 Skylt på jordningskopplare i samlingsskena. JORDNINGSKOPPLARE SAMLINGSSKENA =C40.W1-JK Bredd erf. mm Höjd erf mm höjd 7 mm Skylt vid skåp för huvudbrytare med driftlittra. HUVUDBRYTARE =C40.Q1-S STORLEK: xxxxa Bredd erf. mm Höjd erf mm höjd 7- och 5 mm.
14 14(27) Skylt på sektioneringsbrytare mellan ställverk =C40 och =C41 SEKTIONSBRYTARE =CX40/C41.Q1-S STORLEK: xxxxa Bredd erf. mm Höjd erf mm höjd 7- och 5 mm. Skylt vid samtliga brytare med inställningsmöjligheter. In = XXXA I1 = X x In = XA t1 = Xs I2 = X x In = XXXA t2 = Xs I3 = X x In = XXXXA Bredd 150 mm Höjd erf. mm höjd 5 mm xxxx ersätts med resp. brytares värden och inställningsvärden. Skylt i ställverk vid utgående grupp till central. Bredd 100 mm =C40-1 HUVUDLEDNING =C40.W001 AKKJ 4x95/29 EFFEKTBRYTARE 250A Höjd erf. mm höjd 7- och 5 mm. Skylt i ställverk vid utgående grupp för flera centraler matade från gemensam huvudledning. Bredd 100 mm =C40-1A, -1B, -1C HUVUDLEDNING =C40.W001 AKKJ 4x95/29 EFFEKTBRYTARE 250A Höjd erf. mm höjd 7- och 5 mm.
15 15(27) 3.2 FÖRDELNINGAR, KANALSKENFÖRDELNING, CENTRALER, APPARATSKÅP OCH KOPPLINGSLÅDOR Skylt på central, fördelning, etc. NORMALKRAFT =C40-1 FRÅN STÄLLVERK +B12.L104 HUVUDLEDNING =C40.W001 AKKJ 4x95/29 MAX SÄKRING 125A Bredd 100 mm Höjd erf. mm höjd 7- och 5 mm. Överst på skylt anges kraftslag ex. NORMALKRAFT, RESERVKRAFT-AVBROTTSFRI, etc. Dessutom skall varje central förses med skylt som anger spänning och frekvens. 230/400V 50 Hz Bredd 70 mm Höjd 15 mm höjd 7 mm Märkning för flera centraler matade från gemensam huvudledning blir följande. NORMALKRAFT =C40-3A FRÅN STÄLLVERK +B12.L104 HUVUDLEDNING =C40.W003 AKKJ 4x95/29 MAX SÄKRING 125A
16 16(27) NORMALKRAFT =C40-3B FRÅN STÄLLVERK +B12.L104 HUVUDLEDNING =C40.W003 AKKJ 4x95/29 MAX SÄKRING 125A NORMALKRAFT =C40-3C FRÅN STÄLLVERK +B12.L104 HUVUDLEDNING =C40.W003 AKKJ 4x95/29 MAX SÄKRING 125A Bredd 100 mm Höjd erf. mm höjd 7- och 5 mm. Dessutom skall centraler, beroende på var på huvudledningen centralen är ansluten, förses med skylt. HUVUDLEDNING =C40.W003 VIDARE TILL CENTRALER =C40-3B, -3C HUVUDLEDNING =C40.W003 VIDARE TILL CENTRAL =C40-3C HUVUDLEDNING =C40.W003 VIA CENTRALER =C40-3A, -3B Bredd 100 mm Höjd erf. mm höjd 7- och 5 mm.
17 17(27) Skylt på apparatskåpets front APPARATSKÅP AS 02 INNEHÅLLANDE CENTRAL FÖR NORMALKRAFT =C40-2 FRÅN STÄLLVERK +B12.L104 HUVUDLEDNING =C40.W002 AKKJ 4x95/29 MAX SÄKRING 125A Bredd 100 mm Höjd erf mm höjd 7- och 5 mm Skylt på gruppcentral inne i apparatskåp. NORMALKRAFT =C /400 V 50 Hz Bredd 100 mm Höjd erf. mm höjd 7- och 5 mm. 3.3 Skyltar på komponenter Komponenter märks med beteckning enligt kretsscheman. Exempel =TR 1 Bredd 60 mm Höjd erf. mm höjd 5 mm För komponenter, uttag mm matad av Reservkraft. =CR GR. 10 Bredd 60 mm Höjd erf. mm höjd 5 mm
18 18(27) För komponenter, uttag mm matad av Reservkraft - Avbrottsfri. =CA GR. 5 Bredd 60 mm Höjd erf. mm höjd 5 mm För komponeneter, uttag mm matad av Avbrottsfri kraft ( UPS, batteri). =CU GR. 5 Bredd 60 mm Höjd erf. mm höjd 5 mm 3.4 Skylt på kopplingslådors front Skylt skall ange lådornas huvudinnehåll =KL 1 KOPPLINGSLÅDA SKARV AV HUVUDLEDNING C40.W001 AKKJ 4x95/29 Bredd 100 mm Höjd erf höjd 7- och 5 mm. 3.5 Skylt för information / varning på centraler Skylt skall ange tydligt vad som skall göras vid vissa åtgärder eller vad som gäller Skyltar för varning utförs med svart text på gul botten. ELEKTRONIKKOMPONENTER SOM KAN SKADAS VID ISOLATIONSMÄTNING BORTKOPPLAS FÖRE MÄTNING OCH PROV I ANLÄGGNINGEN FÖREKOMMER BÅDE RÖD OCH GRÖN/GUL SKYDDSLEDARE Bredd 100 mm Höjd erf höjd 5 mm.
19 19(27) 3.6 Skylt vid huvudjordnings -/skyddsutjämningsskena SKYDDSUTJÄMNING PLINT FÅR ENDAST ANVÄNDAS EFTER ANMÄLAN HOS DRIFTPERSONAL Bredd 150 mm Höjd erf höjd 7- och 5 mm. 3.7 Skylt vid jordanslutning av rörsystem eller likvärdigt system som är anslutet till skyddsutjämningsledare SKYDDSUTJÄMNINGSLEDARE ANSLUTNING FÅR INTE LOSSAS UTAN ATT UTRUSTNING FÖRST JORDAS PÅ LIKVÄRDIGT SÄTT AV BEHÖRIG INSTALLATÖR Bredd 150 mm Höjd erf höjd 7- och 5 mm. 3.8 Placerings- och funktionsmärkning skyddsutjämning Placeringsmärkning för huvudjordningsskena kan vara +B14.XE311 (löpnummer), efterföljande skena placerad i el-utrymme på verksamhetsplan betecknas +B14-04.XE01 där 04 anger plan och 01 anger första skenan på det planet. Spridningsplintar på berört verksamhetsplan betecknas +XE01, 02 osv. Jordskenor förses med förteckning. Funktionsmärkning för jordlinor som går mellan byggnader kan vara =E1WE113 (löpnummer), jordlinor inom samma byggnad mellan skenor placerade i elutrymme betecknas ex. =B14WE314 (löpnummer), jordlinor som går mellan jordskena och spridningsplintar på berört verksamhetsplan betecknas ex. =WE01, 02 osv. Skyltar för jordlinor ska även ange ledningstyp (Cu) och area.
20 20(27) 4. ÖVRIG MÄRKNING, CENTRALER, APPARATSKÅP Grupper i central och ställverk skall förses med gruppnummer, gruppnummerskyltar ska utföras i färg motsvarande resp. kraftslag. Följande uppsätts: 4.1. Vid ställverk: Huvudledningsschema visande centralens betjäningsområde (Relationsritning i originalformat). Gruppförteckning skall ange storlek på säkringslastbrytare samt inställningsvärde på effektbrytare Vid gruppcentral och fördelningscentraler: Gruppförteckning, för samtliga anslutningsobjekt anslutna till centralen. Gruppförteckning skall ange centralbeteckning, storlek på säkringar, dvärgbrytare samt inställningsvärde på effektbrytare. Separata förteckningar upprättas för resp. spänningsslag, normal-, reserv- och UPS-kraft, där utrymme ej medger utförs gemensam förteckning/ram, ex. i operationssalar. Scheman och förteckningar, 3 omgångar, skall vara ljusbeständigt utförda och monteras i snäppram, i storlekar A1-A5 invid central, saknas snäppram uppsätts ram/ramar, fabrikat Provia (post@provia.net). skall vara maskinskriven. Gruppnummer på scheman och förteckning skall överensstämma med gruppnummer på central I apparatskåp Komplett dokumentation med frontvyer, apparatlistor, kretsscheman, yttre- och inre förbindningsscheman, kabeltabeller, databroschyrer. Dokumentation skall sättas in i plastmapp/pärm och placeras i tillhörande anpassat fack på insida apparatskåps dörr eller vägg.
21 21(27) 5. UTTAG OCH ANSLUTNINGSOBJEKT 5.1. Skyltar på eluttag, anslutningsobjekt samt första dosa i belysningsinstallationer Eluttag och anslutningsobjekt skall märkas med matande central och gruppnummer, gäller även första dosa vid belysningsgrupper, detta gäller samtliga uttag och anslutningsobjekt även om de har samma gruppnummer och är placerade bredvid varandara. =C40-3A GR. 15 Bredd 60 mm Höjd erf. mm höjd 5 mm Där central är placerad i nischer som innehåller flera centraler och man har ett löpande nummer på alla säkringsgrupper t.ex CENTRALPLATS A. CENTRALPLATS A =GR. 100 Bredd 60 mm Höjd erf. mm höjd 5 mm I de fall matande central är placerad i samma utrymme som uttag och anslutningsobjekt utförs skylt enbart med gruppnummer (Gr. XX). Samtliga uttag märks. Detta gäller även om de matas från gemensam gruppsäkring, i förekommande fall utförs detta även för anslutningsobjekt. =GR. 15 Bredd erf. mm Höjd erf. mm höjd 5 mm
22 22(27) 5.2. Skyltar på belysningsinstallationer Belysningsarmatur som är ansluten till nödkraftkälla skall märkas enligt följande, beakta om armaturen utgör nödljus eller ledljus. NÖDLJUS LEDLJUS Bredd erf mm Höjd erf. mm höjd 7 mm 6. LEDNINGSNÄT OCH LEDARE 6.1 GENERELLT Märkning skall utföras i ledningens båda ändar. För ledning förlagd inom byggnad skall märkning göras i hela ledningens sträckning med 15m avstånd mellan skyltar, märkning skall även ske på båda sidor vid genomgång av vägg eller golv Märkning av ledningsnät Märkning av högspänningskablar och signalkablar betecknas och märks med hänsyn till systemtillhörighet inom resp. byggnad samt nummerserier för högspänningskablar (101, 201.) och signalkablar (1001, 2001 ). Kabeltabeller sammanhålls per byggnad. =WR101 motsvarar en högspänningskabel i reservkraftsystem. =WN1024 motsvarar en signalkabel i normalkraftsystem. Utgående huvudledningar från lsp-ställverk och UPS skall märkas med matande grupp i ställverk. =C30.W004 motsvarar kabelmärkning av huvudledning från grupp 4 i lågspänningsställverk =C30. =CU40.2.W003 motsvarar kabelmärkning av huvudledning matad från grupp 3 i fördelningscentral =CU40.2. Huvudledningsscheman redovisar märkningar på centraler, apparatskåp och statiska UPS-system. Tillkommande centraler/apparatskåp/ups ges löpande nummer (oberoende av placering) efter det högsta angivna numret enligt den princip som redovisats.
23 23(27) Skylt på utgående huvudledning från ställverk, fördelningscentral mm HUVUDLEDNING =C40.W001 TILL CENTRAL =C40-1 HUS F14 AKKJ 4x95/ Skylt på inkommande huvudledning vid fördelningar, centraler mm HUVUDLEDNING =C40.W001 FRÅN STÄLLVERK +B12.L202 AKKJ 4x95/29 Skyltning på ledning där flera centraler matas från gemensam huvudledning Skylt på utgående ledning vid central =C40-3A HUVUDLEDNING =C40.W003 VIDARE TILL CENTRALER =C40-3B,-3C Skylt på utgående ledning vid central =C40-3B HUVUDLEDNING =C40.W003 VIDARE TILL CENTRAL =C40-3C Skylt på ledning vid central =C40-3C HUVUDLEDNING =C40.W003 FRÅN STÄLLVERK +B12.L104 VIA CENTRALER=C40-3A,-3B Bredd 100 mm Höjd erf. mm höjd 7- och 5 mm, gäller samtliga huvudledningsskyltar.
24 24(27) Skylt på huvudledning utmed hela ledningens längd =C40.W001 AKKJ 4x95/29 Bredd erf. mm Höjd erf. mm höjd 7 mm och 5 mm Märkning av inre förbindningar i centraler och apparatskåp. Ledningar inom central/apparatskåp skall förses med partmärkning. Ledare mellan apparater inom apparatskåp skall förses med löpande nollnummer. Högsta nollnummer anges i den tekniska dokumentationen Märkning ledningsnät för styrning och övervakning Ledningar inom ett apparat rum där även apparatskåpet är placerat, märks med ledningsnummer. Ledning som går från ett apparatskåp till andra utrymmen men inom fastigheten märks dessutom med apparatskåpets beteckning (t ex AS2-XXX ). För ledning som dras till annan fastighet skall dessutom fastighetens nummer anges (t ex B11-AS2-XXX). 7. TELEANLÄGGNINGAR 7.1 Märkning ledningsnät för teletekniska anläggningar Teleledningar märks med symbolbeteckning och nummer. Gäller stamledningar och huvudledning för tele. Spridningsledningar märkes ej. 611:1060 STAMLEDNING BRANDLARM Bredd erf. mm Höjd erf. mm höjd 5 mm Rikstelefonnät märks ex :05, 31 anger systemtillhörighet, 1141 anger anläggningsnummer (byggnadsnummer), :05 anger löpnummer vid fler ledningar inom samma byggnad.
25 25(27) Märkning av datanät Märkning av uttag Datauttag som kommer från montagestativ skall märkas med anläggning, ställ och jackplats, 71-DA0101A01. Datauttag som ej är ansluten till montagestativ märks med anläggning och löpandenummer enligt ledningslista, Märkning av ledning Ledning skall märkas vid fiberbox och vid passage av brandcellsgräns, på båda sidor om gränsen. Märkning: Anläggningsnummer-Löpnummer-Husnummer-StällFälltPlint-Husnummer-StällFältPlint StällFältPlint är uppbyggt på olika sätt efter hur fiberboxen är monterad: 1. I stativ StativFältPlint (DA0121) 2. På vägg vid/bakom stativ StativFält00 (DA0100) 3. Övrig på plats i rum med stativ Stativ00 (DA00) 4. Övriga rum Rumsnummer (4512) Löpnummerserien hanteras av MIT-ITT-NOS, tfn Exempelskylt: DA TB Anläggningsnummer 71 - Löpnummer, alltid 4-siffrigt Hus 1 (LSU-nr) Stativ hus 1 DA - Fält hus Plint hus Hus Stativ hus 2 TB - Fält hus Plint hus 2 på vägg bakom stativ
26 26(27) 7.2 Rum innehållande hörslinga Utöver märkning att rum innehåller hörslinga skall kompletteringsskyltar finnas. Skylt monterad utanför rummet ovan skylt som anger Hörslinga HÖRSLINGEMOTTAGARE FINNS I RECEPTION ( Rums nr.) Bredd erf Höjd 50 mm höjd 14 mm Skylt som anger att det finns hörslinga i rummet kan kombineras med text angående mottagare, så att endast en skylt monteras utanför rummet. Skylt monterad vid brytare för på och avstängning hörslinga i rummet ovanför brytare. HÖRSLINGA FRÅN TILL GR. 2 2A Bredd 60 mm. Höjd erf höjd 5 mm
27 27(27) 8. HISS 8.1 GENERELLT Utöver standard, hissdirektiv skall hissar förses med skyltar utanför hiss på dörr eller bredvid dörr i varje plan som anger hissens beteckning och om hiss är ansluten till reservkraft. Liknande skylt skall finnas inne i hissen bredvid nödtelefon. Se exempel: Utanför och inne i hiss HISS +B14 - H1 Bredd 50 mm, Höjd 20 mm; höjd 7 mm. HISSEN ANSLUTEN TILL RESERVKRAFT Bredd erf. mm Höjd erf. mm höjd 7 mm.
