2 Furlex har gjort livet ombord enklare i decennier och är världens mest sålda rullfocksystem. Nu finns det en Furlex som gör segelhanteringen ännu enklare. Luta dig tillbaka och njut av Furlex Electric. All kraft du behöver Furlex Electric erbjuds som ett komplett system, eller för uppgradering av en befintlig Furlex av modell 200S, 300S, 204S eller 304S. Med Furlex Electric trycker man på en knapp istället för att dra i en manöverlina. Pålitlig funktion Motorn i en Furlex Electric är en högeffektiv 48V elmotor. En DC/DC omvandlare som konverterar 12V/24V till 48V ingår, vilket ger enklare montage då kablarna är tunna. Elmotorn är förhållandevis liten vilket ger en kompakt design. Kraften överförs till förstagsprofilen via en självhäande snäckväxel som ger ett maximalt vridmoment på 60 Nm (204E) respektive 90 Nm (304E). Med så höga vridmoment kan du alltid rulla seglet, även i mycket hård vind. 2

3 Eldriven rullmast och Furlex Electric. Genvägen till skönare segling. Motorn förbrukar endast 10-25A vid normal belastning och det tar sekunder att rulla en genua. I revat läge låser snäckväxeln systemet med en mekanisk låsning. För att förhindra överbelastning har systemet ett överbelastningsskydd som bryter eller reducerar ströen vid för hög belastning och som återställs automatiskt när manöverknappen släpps. Vid strömbortfall kan systemet manövreras manuellt. Ett drivhjul med en ändlös lina monteras i ett uttag i drivenheten, och därefter kan man stå på fördäck och rulla in seglet. En vev erbjuds som tillval. 3

4 4

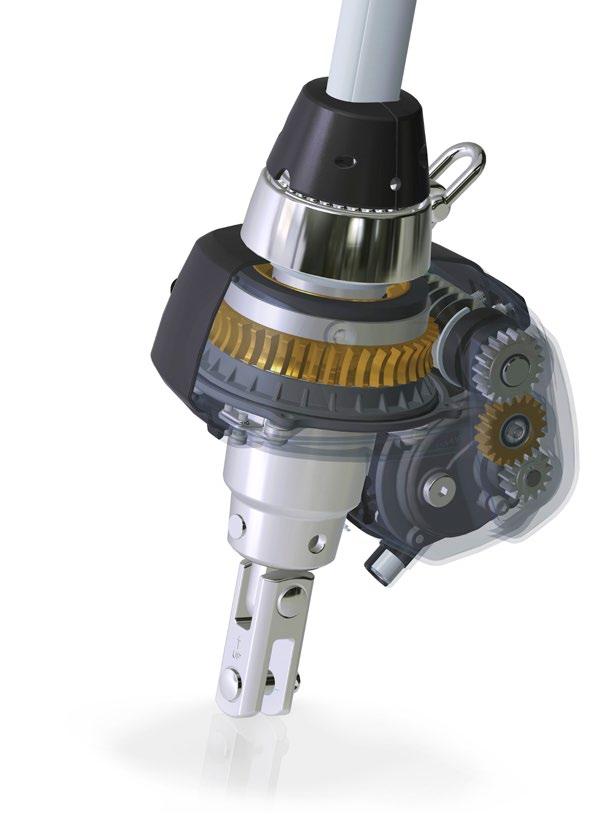

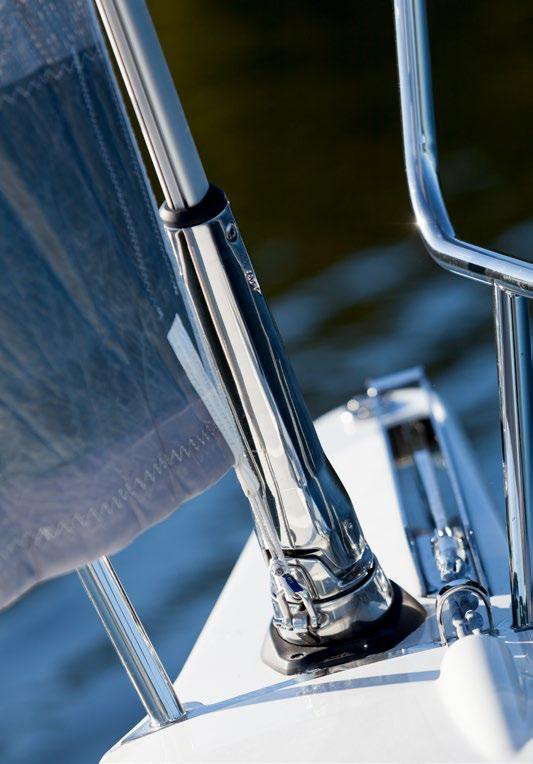

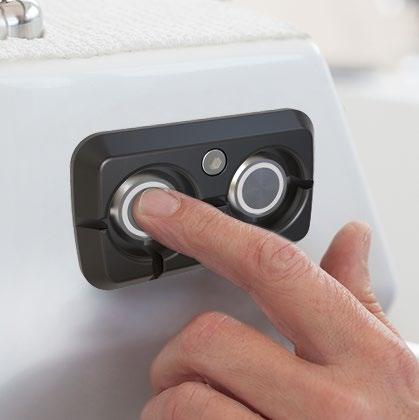

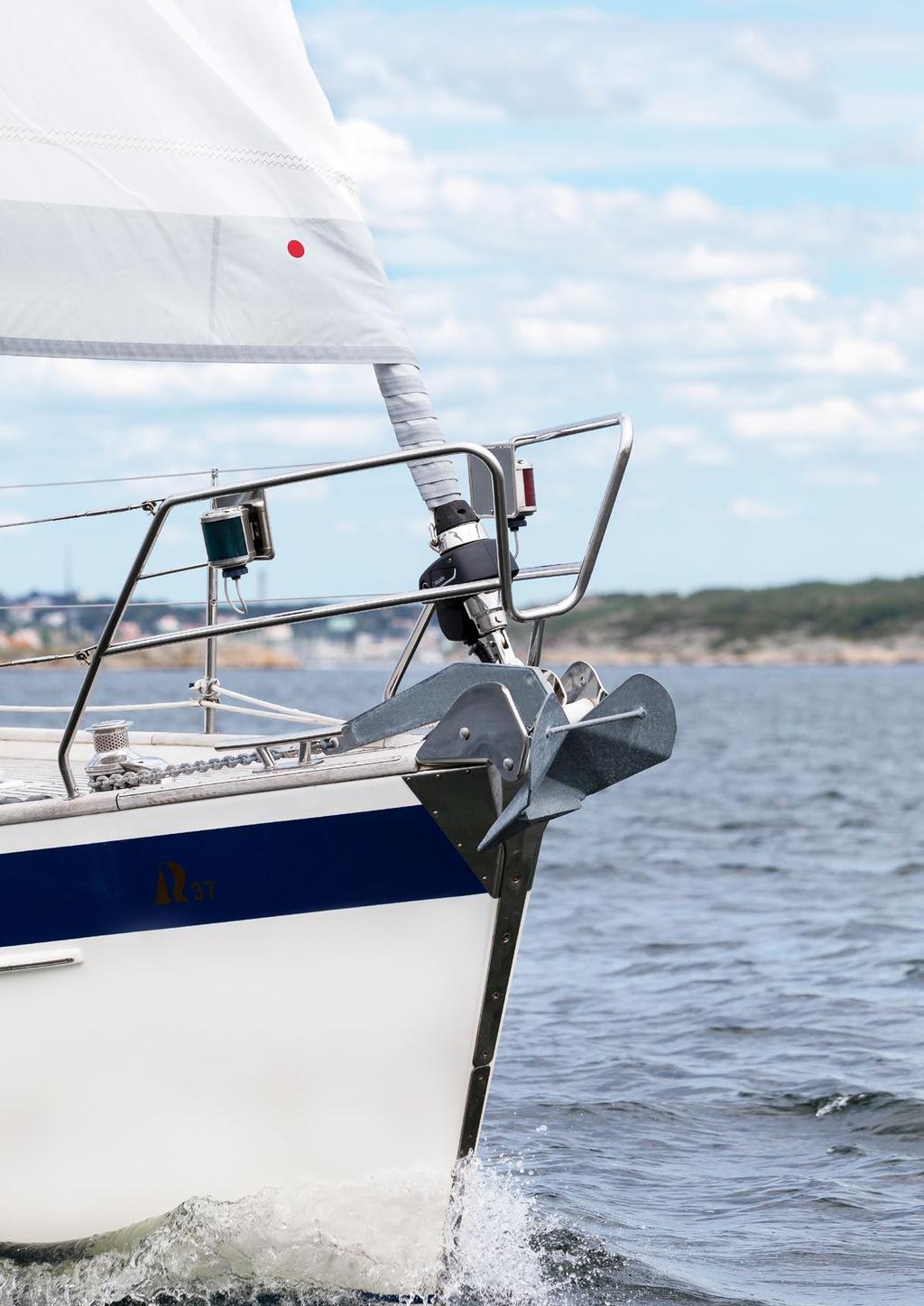

5 Två växlar Tryck på en av knapparna och seglet rullas ut eller in. För att dubblera hastigheten, tryck samtidigt på den andra knappen. På eller genom däck Furlex Electric finns för installation på eller genom däck. Fördelen med en genomgående Furlex är en större segelyta genom att seglet halsas i däcksnivå. Att det blir lättare att kliva ombord är en bonus! Rent tekniskt Den borstlösa 48V motorn är kopplad till en växellåda som driver en snäckväxel i vilken rullprofilen är monterad. Den saanlagda utväxlingen är 122:1 vid motordrift och 40:1 vid användning av vev eller linhjul. Motorn och växelns första steg är inkapslade i ett oljefyllt utrye i drivenheten och samtliga drivenheter trycktestas under produktionen. Saantaget ger detta en kompakt drivenhet som är effektiv och pålitlig. 5

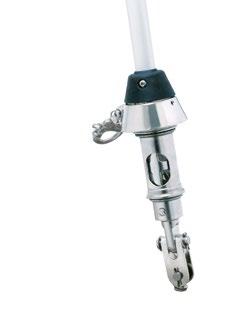

6 Uppgradera din manuella Furlex Tryckknappsegling finns tillgänglig även för dig som redan har en manuell Furlex 200S/300S ( ), eller de nuvarande modellerna 204S och 304S. Manöverlinan, truan och linhållaren ersätts helt enkelt med en Furlex Electric drivenhet. Seglet behöver inte modifieras eftersom liklängden är oförändrad. Konvertering av Furlex 200S/300S till Furlex Electric Konvertering av Furlex 204S/304S till Furlex Electric Vid strömbortfall kan Furlex Electric manövreras manuellt. Drivenheten är tillverkad i aluminium och omsluten av ett skyddande hölje i komposit. Extra kraftig toggel för höga vridmoment. En förlängningslänk finns tillgänglig för anpassning till stävankare. 6

7 Furlex Electric specifikationer Typ Förstags diameter L HW W2 D2 diam. H2 204E , , , E , ,5 21,5 D2 D2 H2 L H2 L HW W2 HW W2 Typ Förstags diameter Max. förstagslängd, Standard Sta-lok wireterminal, Furlex Electric monteringssats (exkl. kontrollpaket) Vantskruv och Sta-lok wireterminal, Wireterminal, tre alternativ Pressat ändstycke TDE ( Through-Deck ) med Sta-lok wireterminal, TDE TDE ( Through-Deck ) ( Through-Deck ) med vantskruv, med pressat ändstycke Kontrollpaket Art. Nr. Art. Nr. Art. Nr. Art. Nr. Art. Nr. Art. Nr. Art. Nr. 12V/24 12V/24 12V/24 12V/24 12V/24 12V/24 204E Om din båt redan har 48V, använd kontroll paket -51/ För genua: För kuttersegel E För genua: För kuttersegel Kontrollpaketet inkluderar: Motorkontroll-enhet, kopplingsbox, tryckknappar, kablage. Ytterligare komponenter som behövs för Seldén Power Supply och SEL-bus system finns beskrivna i Order guide. Typ Förstags diameter Ombyggnadspaket exkl. kontrollpaket Typ S E Art. Nr. 12V/24V Typ TD TDE Art. Nr. 12V/24V Kontrollpaket Art. Nr. För genua: För kuttersegel För genua: Furlex Electric 4. Motorkontroll-enhet 2. Däcksgenomföring 5. DC/DC omvandlare 3. Kopplingsbox 6. Strömbrytare och huvudsäkring Extra tillbehör 7. Batteri 12/24V 8. Tryckknappar 9. SEL-bus system Art. Nr. Nödvev (för 1/2 uttag) Ø6/7 öga/gaffel förlängningslänk, L= Ø8/10 öga/gaffel förlängningslänk, L= För kuttersegel För mer detaljerad information, se monteringsanvisningar för Furlex Electric, 7

8 DINGHIESKEELBOATSYACHTS Seldén Mast AB, Sweden Tel +46 (0) Seldén Mast Limited, UK Tel +44 (0) Seldén Mast Inc., USA Tel Seldén Mast A/S, Denmark Tel Seldén Mid Europe B.V., Netherlands Tel +31 (0) Seldén Mast SAS, France Tel +33 (0) Seldén Mast Asia Ltd, Hong Kong Tel Seldénkoncernen är världens ledande tillverkare av master och riggsystem i kolfiber och aluminium för jollar, kölbåtar och deplacementbåtar. Under 2008 kompletterades sortimentet med Deck Hardware. I koncernen ingår Seldén Mast AB i Sverige, Seldén Mast A/S i Danmark, Seldén Mast Ltd i England, Seldén Mid Europe B.V. i Nederländerna, Seldén Mast SAS i Frankrike, Seldén Mast Inc. i USA samt Seldén Mast Asia Ltd i Hongkong. Våra välkända varumärken är Seldén och Furlex. Genom världssuccén Furlex rullfocksystem har vi byggt upp ett nät av fler än 750 aukto riserade återförsäljare som täcker alla marina marknader över hela världen. De ger dig snabb tillgång till service, reservdelar och kunnande varhelst du befinner dig S Printed in Sweden.
