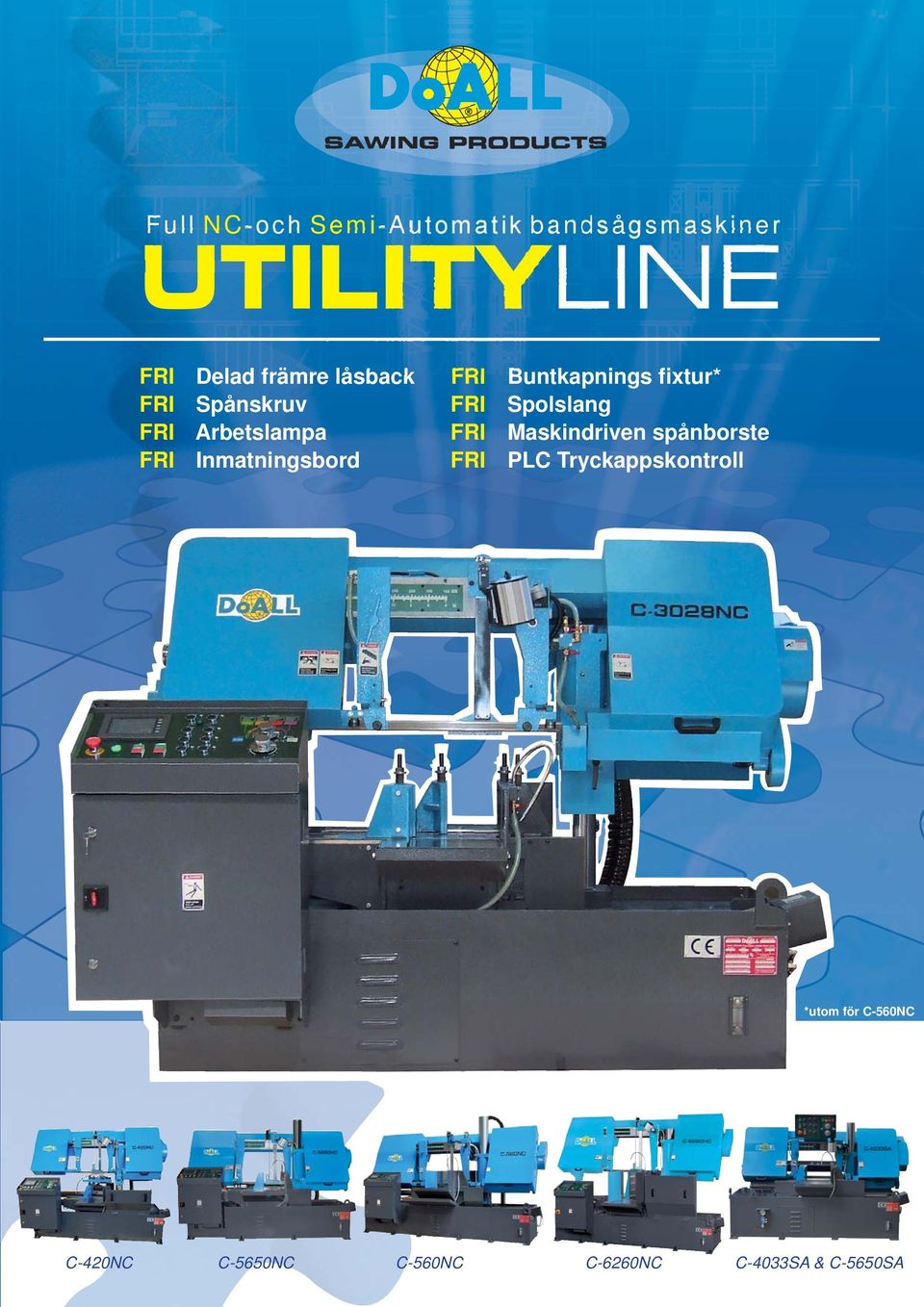

1 V T C AL UID OL OLL 2 Full NC-och Semi-Automatik bandsågsmaskiner UTILITYLINE Delad främre låsback Spånskruv Arbetslampa Inmatningsbord 19 Buntkapnings fixtur* Spolslang Maskindriven spånborste PLC Tryckappskontroll *utom för C-560NC C-420NC C-5650NC C-560NC C-6260NC C-4033SA & C-5650SA

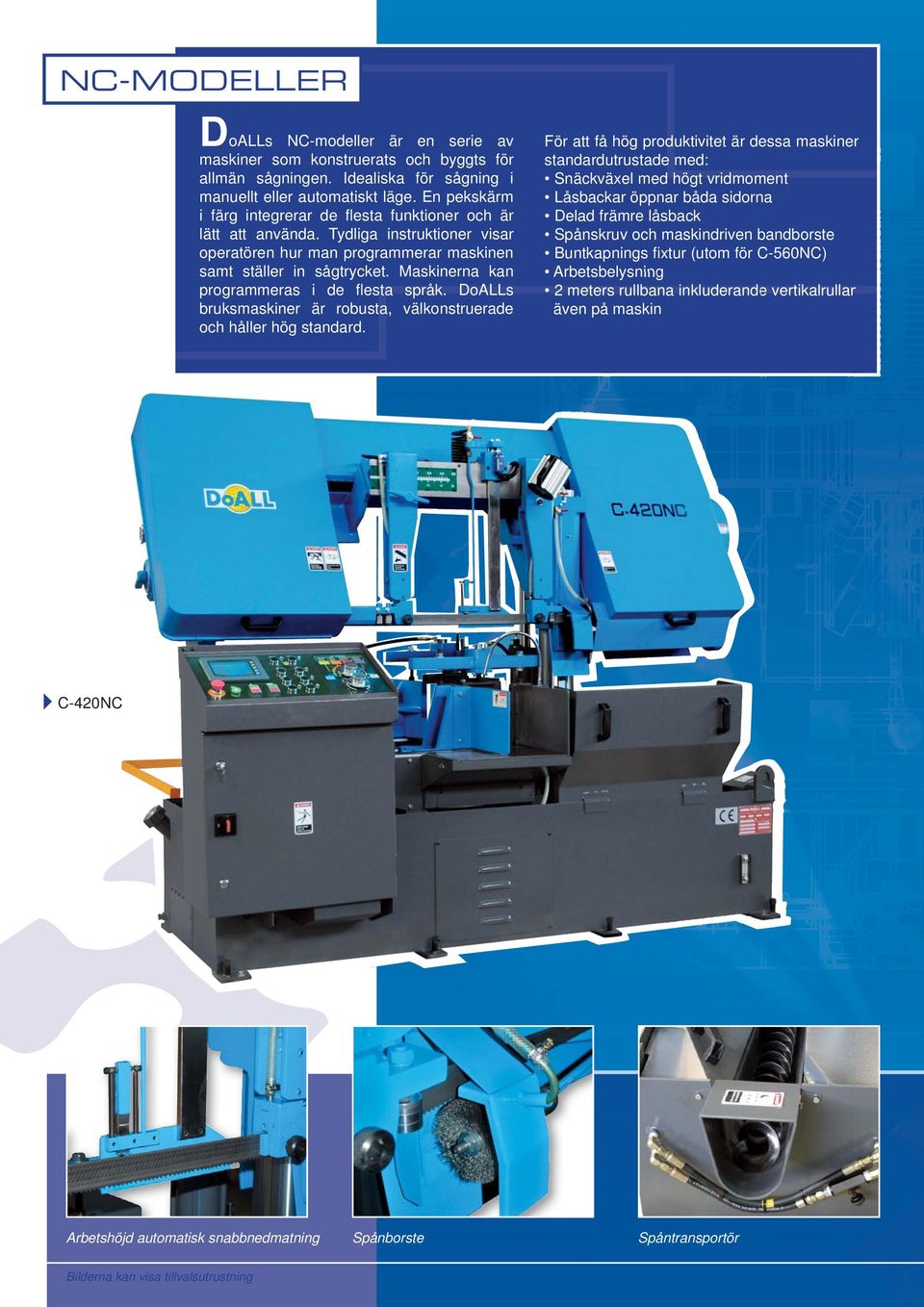

2 NC-MODELLER DoALLs NC-modeller är en serie av maskiner som konstruerats och byggts för allmän sågningen. Idealiska för sågning i manuellt eller automatiskt läge. En pekskärm i färg integrerar de fl esta funktioner och är lätt att använda. Tydliga instruktioner visar operatören hur man prograerar maskinen samt ställer in sågtrycket. Maskinerna kan prograeras i de fl esta språk. DoALLs bruksmaskiner är robusta, välkonstruerade och håller hög standard. För att få hög produktivitet är dessa maskiner standardutrustade med: Snäckväxel med högt vridmoment Låsbackar öppnar båda sidorna Delad främre låsback Spånskruv och maskindriven bandborste Buntkapnings fi xtur (utom för C-560NC) Arbetsbelysning 2 meters rullbana inkluderande vertikalrullar även på maskin CABIN C-420NC C L C L 1 * 7 * Arbetshöjd automatisk snabbnedmatning Spånborste Spåntransportör Bilderna kan visa tillvalsutrustning

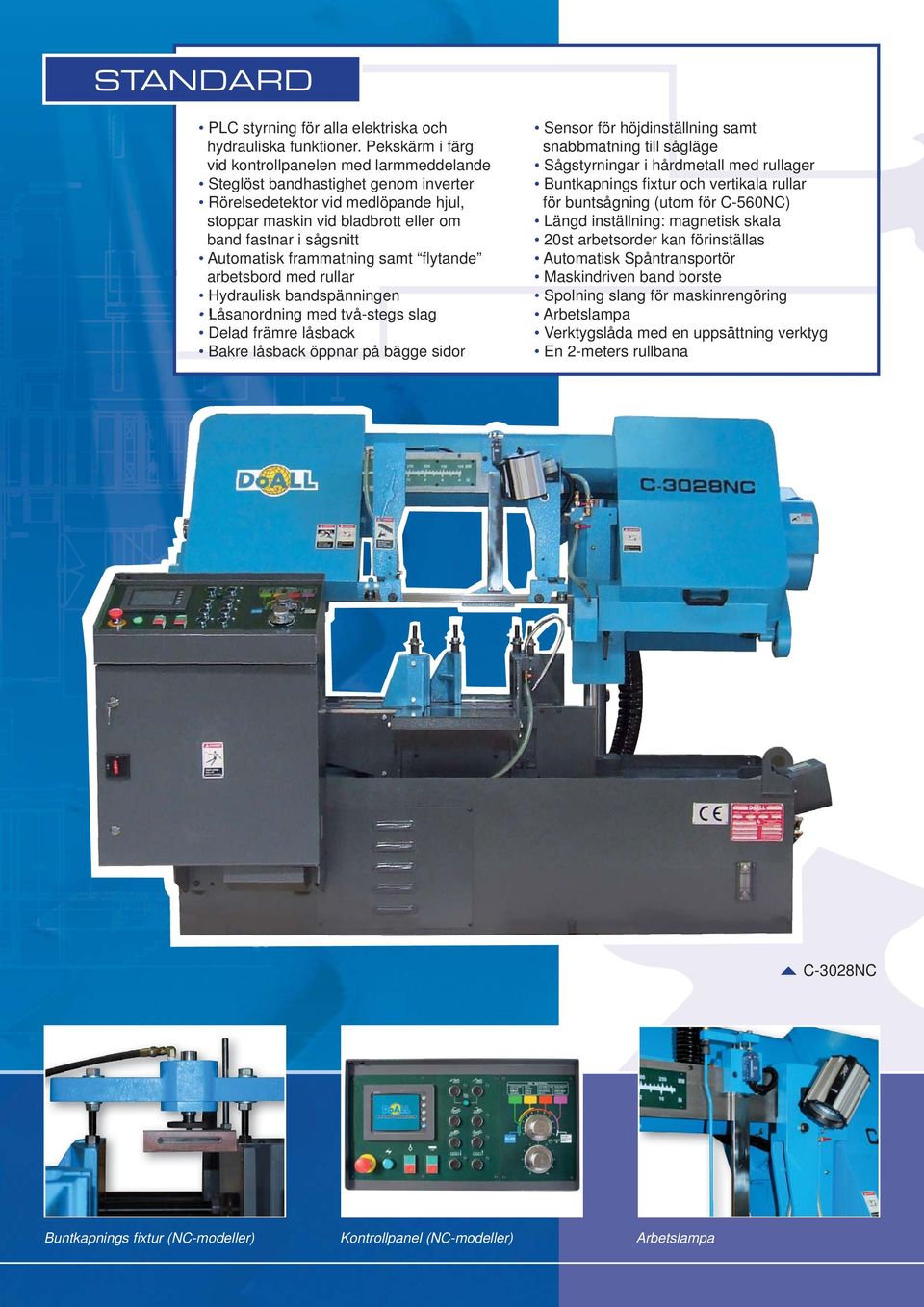

3 STANDARD PLC styrning för alla elektriska och hydrauliska funktioner. Pekskärm i färg vid kontrollpanelen med lareddelande Steglöst bandhastighet genom inverter Rörelsedetektor vid medlöpande hjul, stoppar maskin vid bladbrott eller om band fastnar i sågsnitt Automatisk fraatning samt fl ytande arbetsbord med rullar Hydraulisk bandspänningen Låsanordning med två-stegs slag Delad främre låsback Bakre låsback öppnar på bägge sidor Sensor för höjdinställning samt snabbmatning till sågläge Sågstyrningar i hårdmetall med rullager Buntkapnings fi xtur och vertikala rullar för buntsågning (utom för C-560NC) Längd inställning: magnetisk skala 20st arbetsorder kan förinställas Automatisk Spåntransportör Maskindriven band borste Spolning slang för maskinrengöring Arbetslampa Verktygslåda med en uppsättning verktyg En 2-meters rullbana 226 TOPP TAIL DIN D AND OT C-3028NC 6 * Buntkapnings fi xtur (NC-modeller) Kontrollpanel (NC-modeller) Arbetslampa

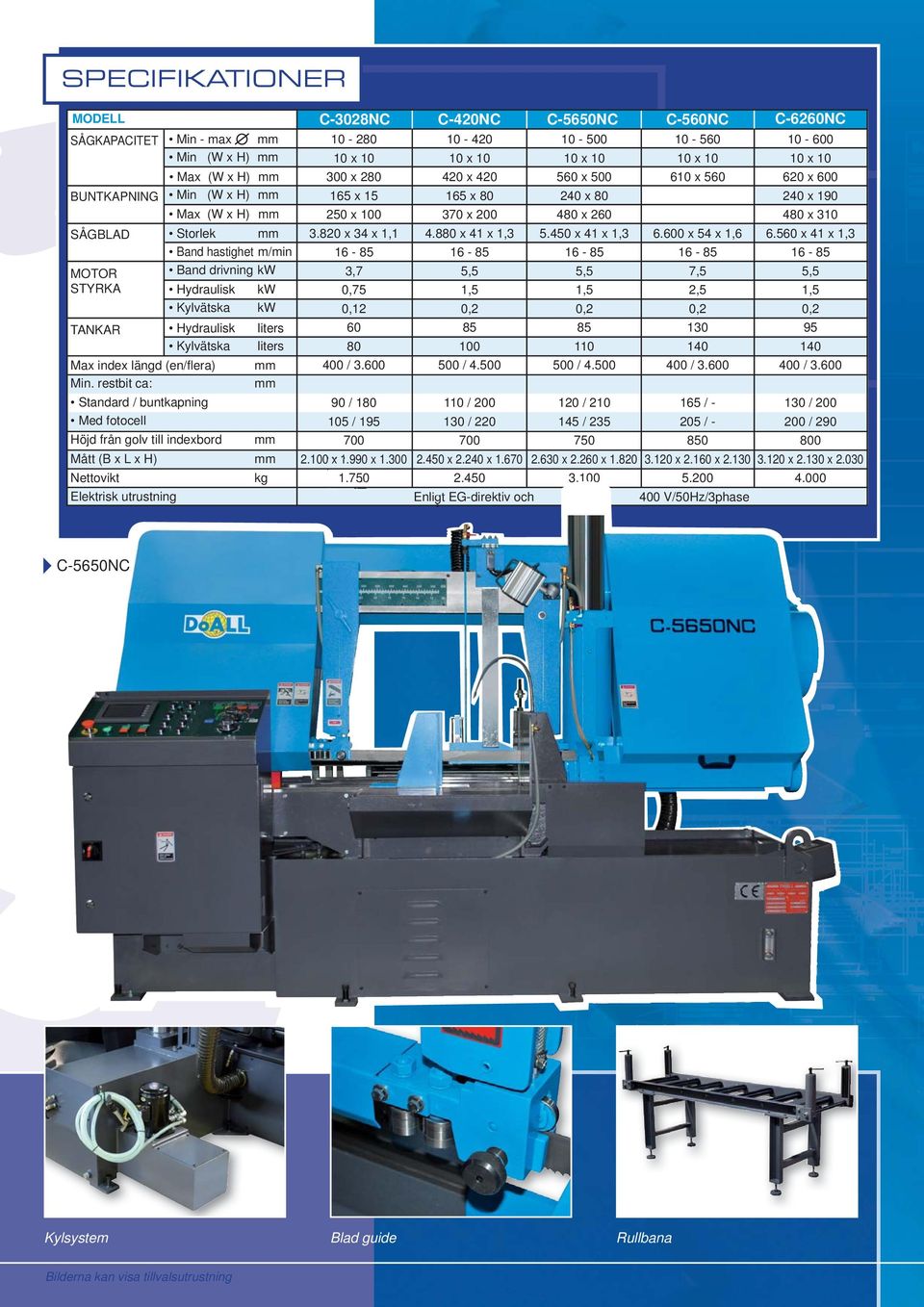

4 SPECIFIKATIONER MODELL SÅGKAPACITET BUNTKAPNING SÅGBLAD MOTOR STYRKA Min - max Min (W x H) Max (W x H) Min (W x H) Max (W x H) Storlek Band hastighet Band drivning Hydraulisk TANKAR Hydraulisk Max index längd (en/fl era) Min. restbit ca: m/min C-3028NC C-420NC C-5650NC x x x x 34 x 1,1 3,7 0,75 0, / x x x x 41 x 1, / x x x x 41 x 1, / C-560NC x x 54 x 1,6 7,5 2, / C-6260NC x x x x 41 x 1, / Standard / buntkapning Med fotocell Höjd från golv till indexbord Mått (B x L x H) Nettovikt kg 90 / / x x / / x x / / x x / / x x / / x x Elektrisk utrustning Enligt EG-direktiv och 400 V/50Hz/3phase RETU C-5650NC LIGHT CURTAIN 2727 DO NOT SCALE DRAWING TH D AN GLE PROJECTI ON Kylsystem Blad guide Rullbana Bilderna kan visa tillvalsutrustning

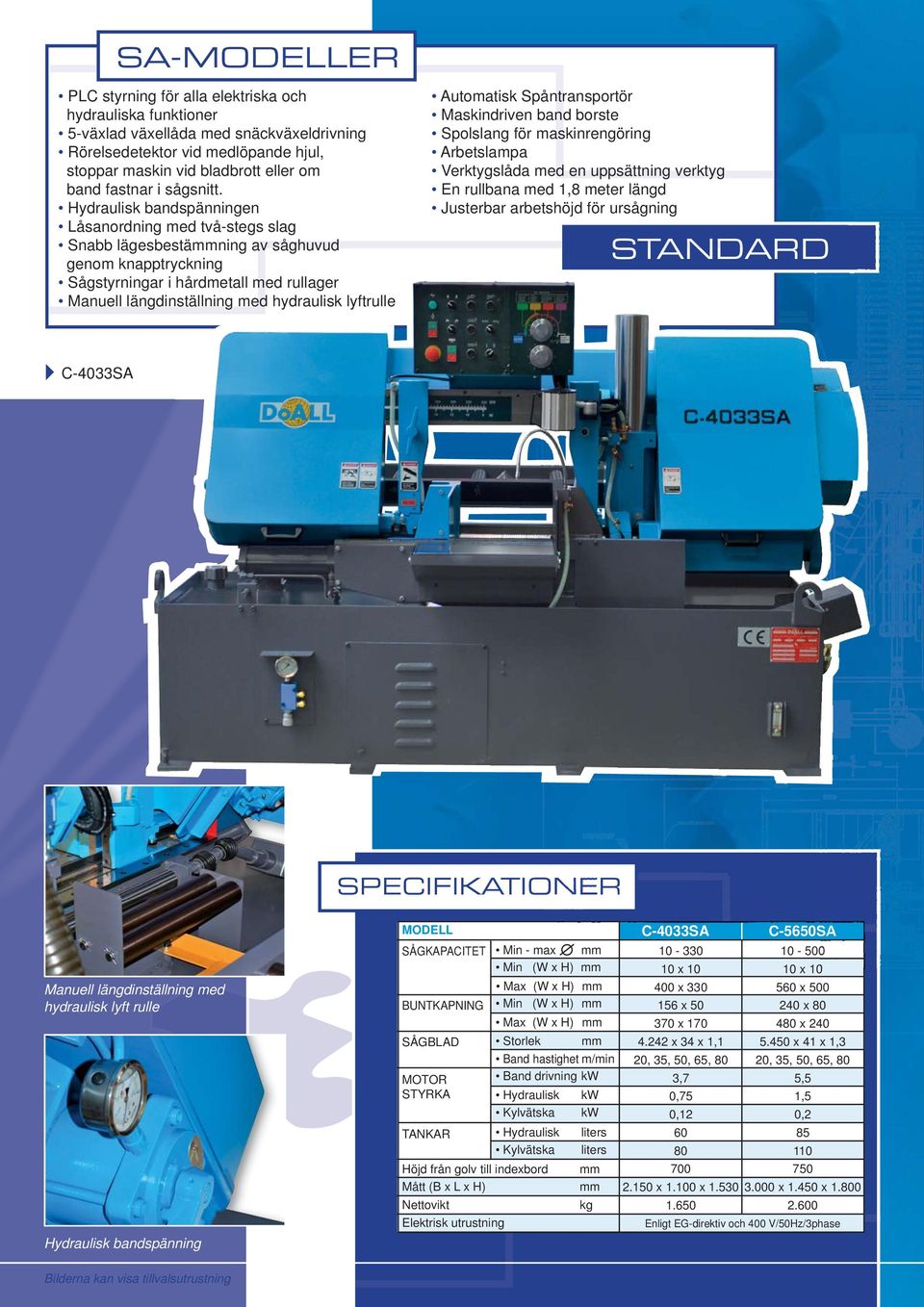

5 SA-MODELLER PLC styrning för alla elektriska och hydrauliska funktioner 5-växlad växellåda med snäckväxeldrivning Rörelsedetektor vid medlöpande hjul, stoppar maskin vid bladbrott eller om band fastnar i sågsnitt. Hydraulisk bandspänningen Låsanordning med två-stegs slag Snabb lägesbestäning av såghuvud genom knapptryckning Sågstyrningar i hårdmetall med rullager Manuell längdinställning med hydraulisk lyftrulle Automatisk Spåntransportör Maskindriven band borste Spolslang för maskinrengöring Arbetslampa Verktygslåda med en uppsättning verktyg En rullbana med 1,8 meter längd Justerbar arbetshöjd för ursågning STANDARD C-4033SA AW INGOT SPECIFIKATIONER Manuell längdinställning med hydraulisk lyft rulle Hydraulisk bandspänning MODELL SÅGKAPACITET BUNTKAPNING SÅGBLAD MOTOR STYRKA TANKAR Höjd från golv till indexbord Mått (B x L x H) Nettovikt Elektrisk utrustning Min - max Min (W x H) Max (W x H) Min (W x H) Max (W x H) Storlek Band hastighet m/min Band drivning Hydraulisk Hydraulisk kg C-4033SA C-5650SA x x x x x x x 34 x 1, x 41 x 1,3 20, 35, 50, 65, 80 20, 35, 50, 65, 80 3,7 0,75 0, x x x x Enligt EG-direktiv och 400 V/50Hz/3phase Bilderna kan visa tillvalsutrustning

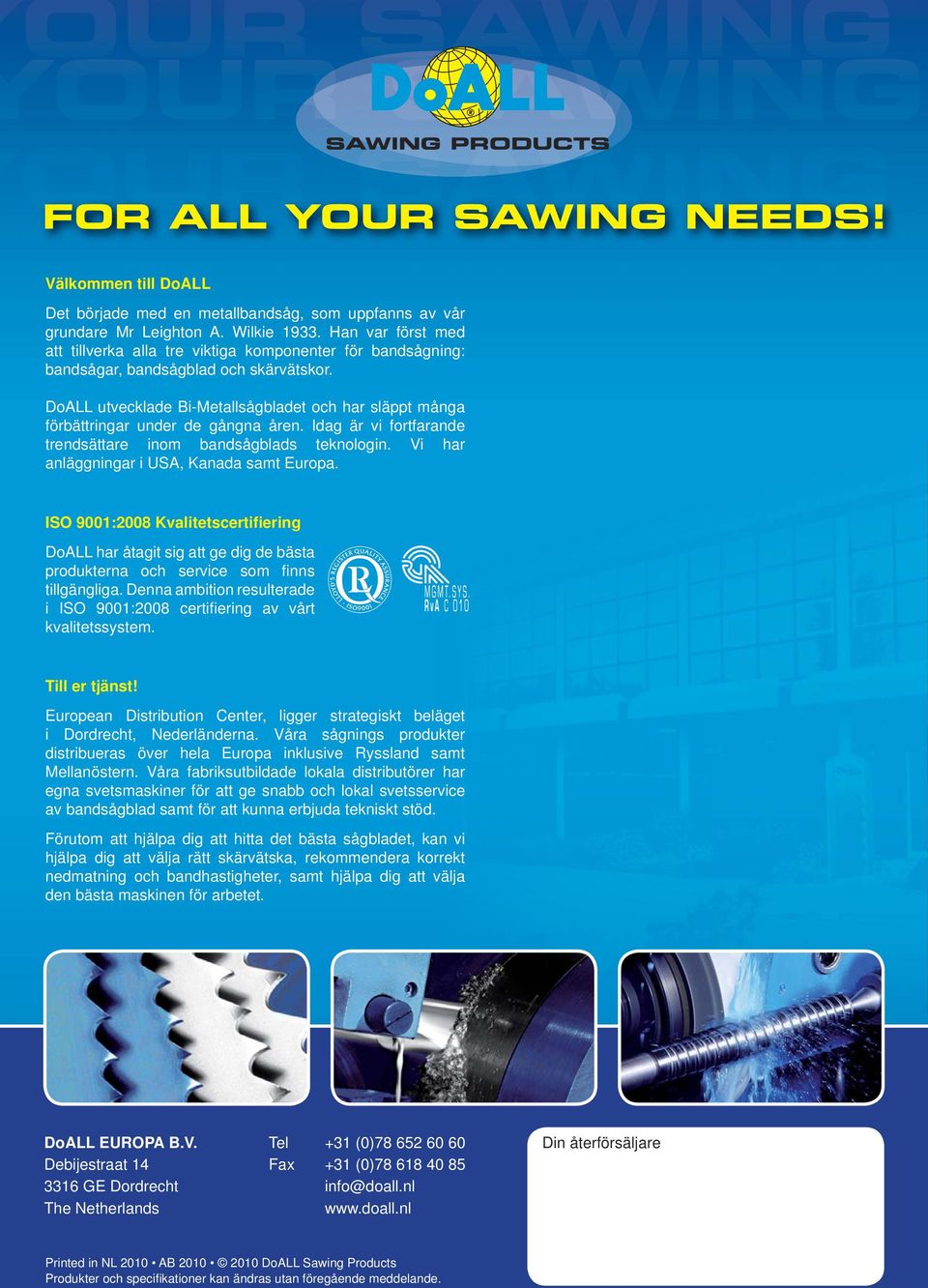

6 FOR ALL YOUR SAWING NEEDS! Välkoen till DoALL Det började med en metallbandsåg, som uppfanns av vår grundare Mr Leighton A. Wilkie Han var först med att tillverka alla tre viktiga komponenter för bandsågning: bandsågar, bandsågblad och skärvätskor. DoALL utvecklade Bi-Metallsågbladet och har släppt många förbättringar under de gångna åren. Idag är vi fortfarande trendsättare inom bandsågblads teknologin. Vi har anläggningar i USA, Kanada samt Europa. ISO 9001:2008 Kvalitetscertifiering DoALL har åtagit sig att ge dig de bästa produkterna och service som fi nns tillgängliga. Denna ambition resulterade i ISO 9001:2008 certifi ering av vårt kvalitetssystem. Till er tjänst! European Distribution Center, ligger strategiskt beläget i Dordrecht, Nederländerna. Våra sågnings produkter distribueras över hela Europa inklusive Ryssland samt Mellanöstern. Våra fabriksutbildade lokala distributörer har egna svetsmaskiner för att ge snabb och lokal svetsservice av bandsågblad samt för att kunna erbjuda tekniskt stöd. Förutom att hjälpa dig att hitta det bästa sågbladet, kan vi hjälpa dig att välja rätt skärvätska, rekoendera korrekt nedmatning och bandhastigheter, samt hjälpa dig att välja den bästa maskinen för arbetet. DoALL EUROPA B.V. Tel +31 (0) Debijestraat 14 Fax +31 (0) GE Dordrecht info@doall.nl The Netherlands Din återförsäljare Printed in NL 2010 AB DoALL Sawing Products Produkter och specifi kationer kan ändras utan föregående meddelande.
