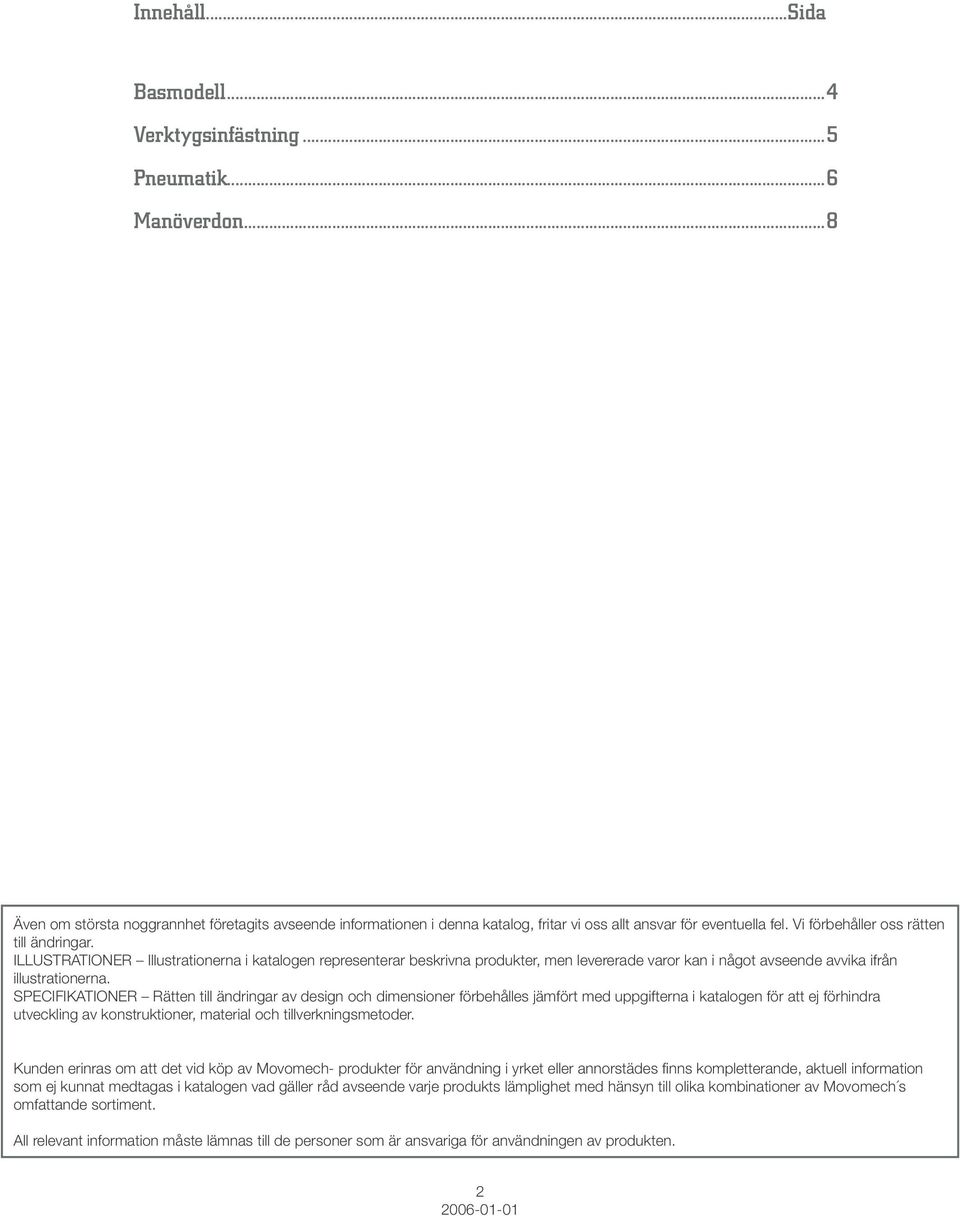

2 Innehåll...Sida Basmodell... 4 Verktygsinfästning... 5 Pneumatik... 6 Manöverdon... 8 Även om största noggrannhet företagits avseende informationen i denna katalog, fritar vi oss allt ansvar för eventuella fel. Vi förbehåller oss rätten till ändringar. ILLUSTRATIONER Illustrationerna i katalogen representerar beskrivna produkter, men levererade varor kan i något avseende avvika ifrån illustrationerna. SPECIFIKATIONER Rätten till ändringar av design och dimensioner förbehålles jämfört med uppgifterna i katalogen för att ej förhindra utveckling av konstruktioner, material och tillverkningsmetoder. Kunden erinras om att det vid köp av Movomech- produkter för användning i yrket eller annorstädes fi nns kompletterande, aktuell information som ej kunnat medtagas i katalogen vad gäller råd avseende varje produkts lämplighet med hänsyn till olika kombinationer av Movomech s omfattande sortiment. All relevant information måste lämnas till de personer som är ansvariga för användningen av produkten. 2

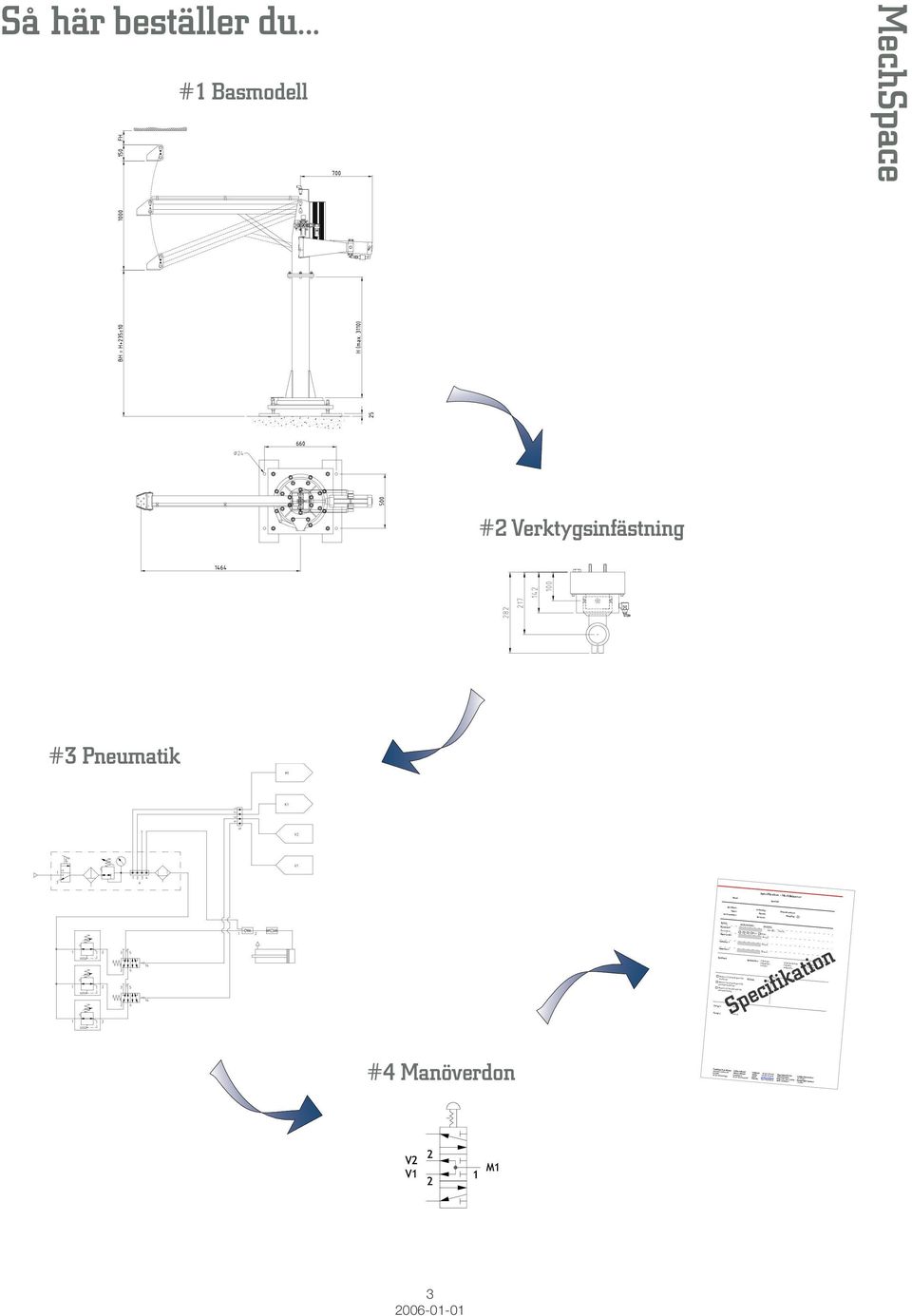

3 Kund: Kund-ID: Visitors Address/ Delivery Address: Specifikation MechBalancer Beställare: Avdelning: Dokumentation: Order: Datum: Slutgiltig: Serienummer: Revision: Rubrik: Artikelnummer: Variabler: Basmodell mm (KL) Fritext: elschema 2=Engelska 3=Tyska 5=Polska 6=Spanska 7=Franska 8=Annan: Så här beställer du... #1 Basmodell MechSpace #2 Verktygsinfästning #3 Pneumatik Pneumatik: Pilot Direkt Manöverdon Fritext: Tillbehör 1 Fritext: Tillbehör 2 Fritext: Språkkod Språkkoder: 1=Svenska Knuten till projektspecifikt Knuten till projektspecifikt pneumatikschema Knuten till projektspecifik mekanikritning Övrigt 1 Fritext: Övrigt 2 Fritext: Ritning: Blad: 4=Nederländska Specifikation #4 Manöverdon Postadress/ Mail Address: Movomech Systems AB Box 9083 SE Kristianstad Kabelvägen 9, SE Kristianstad Telephone: +46 (0) Telefax: +46 (0) info@movomech.se Web site: Organisation/VAT No: SE Bank: DDB Swift: DABADKKK Postgiro/Post Account: Bankgiro/Bank Account:

4 Tekniska data Max last Bullernivå Lyfthastighet Rotation Max egenvikt 70 kg < 70 db (A) 0-40 m/min < 250 kg Medium Arbetstryck Luftförbrukning Arbetstemperatur Max moment Luft Osmord 5,5-7 bar 600 l n /min 5-40 C 1000 Nm Basmodell Artikel BH = Bygghöjd FH = Frigångshöjd, min 50 mm H* = Kapmått MechSpace - 70P - BASMODELL 4

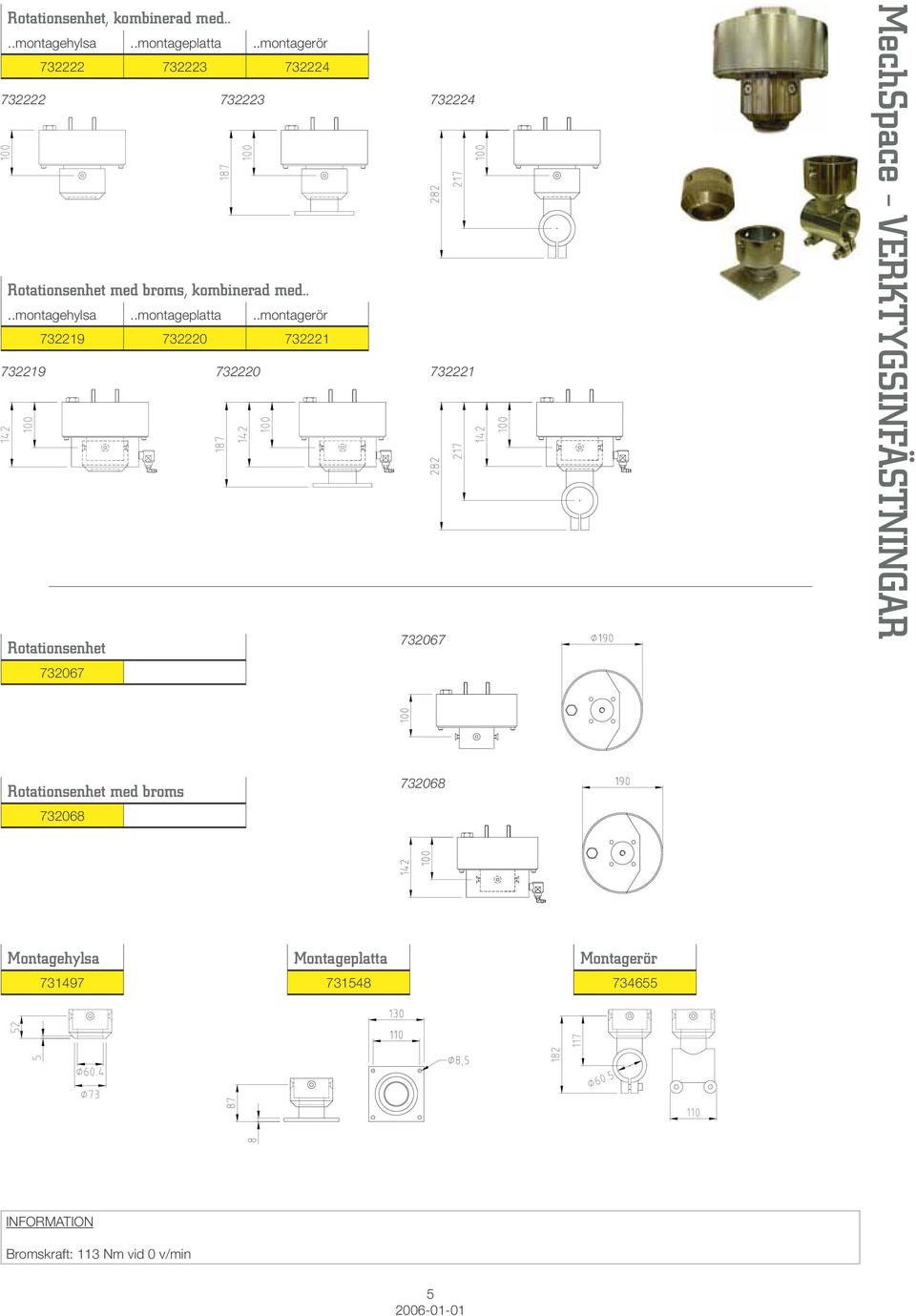

5 Rotationsenhet, kombinerad med....montagehylsa..montageplatta..montagerör Rotationsenhet med broms, kombinerad med....montagehylsa..montageplatta..montagerör Rotationsenhet MechSpace - VERKTYGSINFÄSTNINGAR Rotationsenhet med broms Montagehylsa Montageplatta Montagerör Bromskraft: 113 Nm vid 0 v/min 5

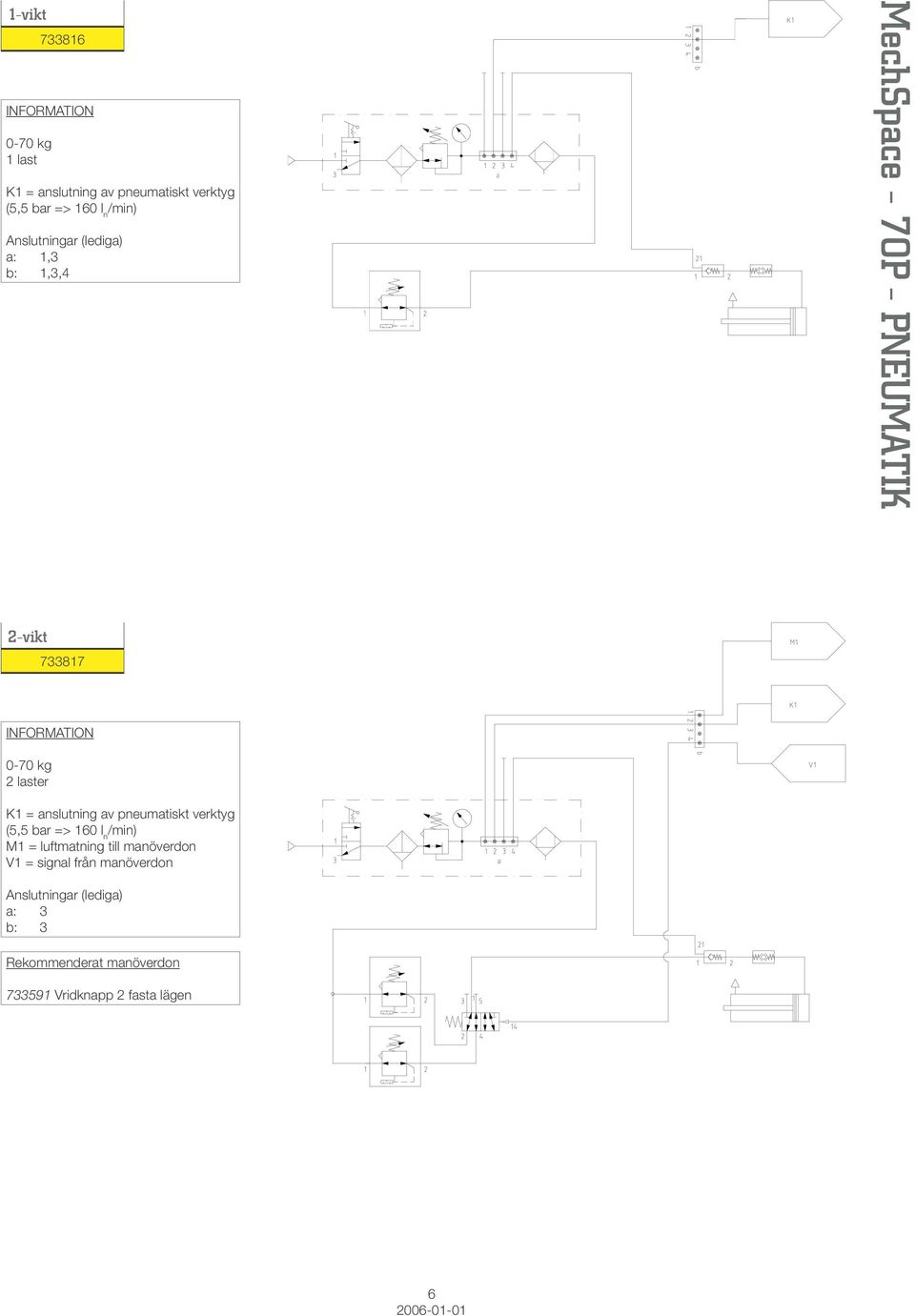

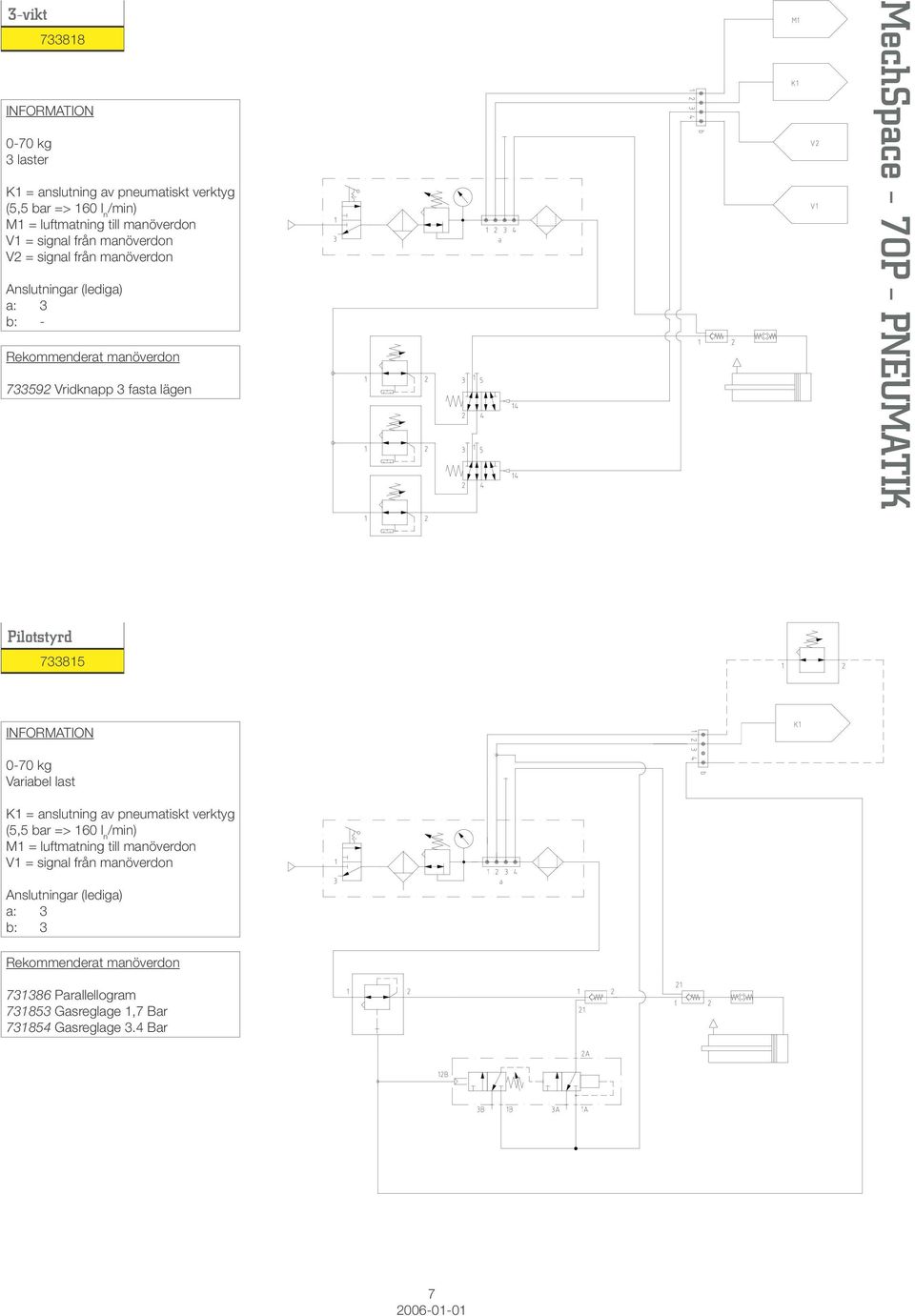

6 1-vikt kg 1 last K1 = anslutning av pneumatiskt verktyg (5,5 bar => 160 l n /min) Anslutningar (lediga) a: 1,3 b: 1,3,4 MechSpace - 70P - PNEUMATIK 2-vikt kg 2 laster K1 = anslutning av pneumatiskt verktyg (5,5 bar => 160 l n /min) M1 = luftmatning till manöverdon V1 = signal från manöverdon Anslutningar (lediga) a: 3 b: 3 Rekommenderat manöverdon Vridknapp 2 fasta lägen 6

7 3-vikt kg 3 laster K1 = anslutning av pneumatiskt verktyg (5,5 bar => 160 l n /min) M1 = luftmatning till manöverdon V1 = signal från manöverdon V2 = signal från manöverdon Anslutningar (lediga) a: 3 b: - Rekommenderat manöverdon Vridknapp 3 fasta lägen MechSpace - 70P - PNEUMATIK Pilotstyrd kg Variabel last K1 = anslutning av pneumatiskt verktyg (5,5 bar => 160 l n /min) M1 = luftmatning till manöverdon V1 = signal från manöverdon Anslutningar (lediga) a: 3 b: 3 Rekommenderat manöverdon Parallellogram Gasreglage 1,7 Bar Gasreglage 3.4 Bar 7

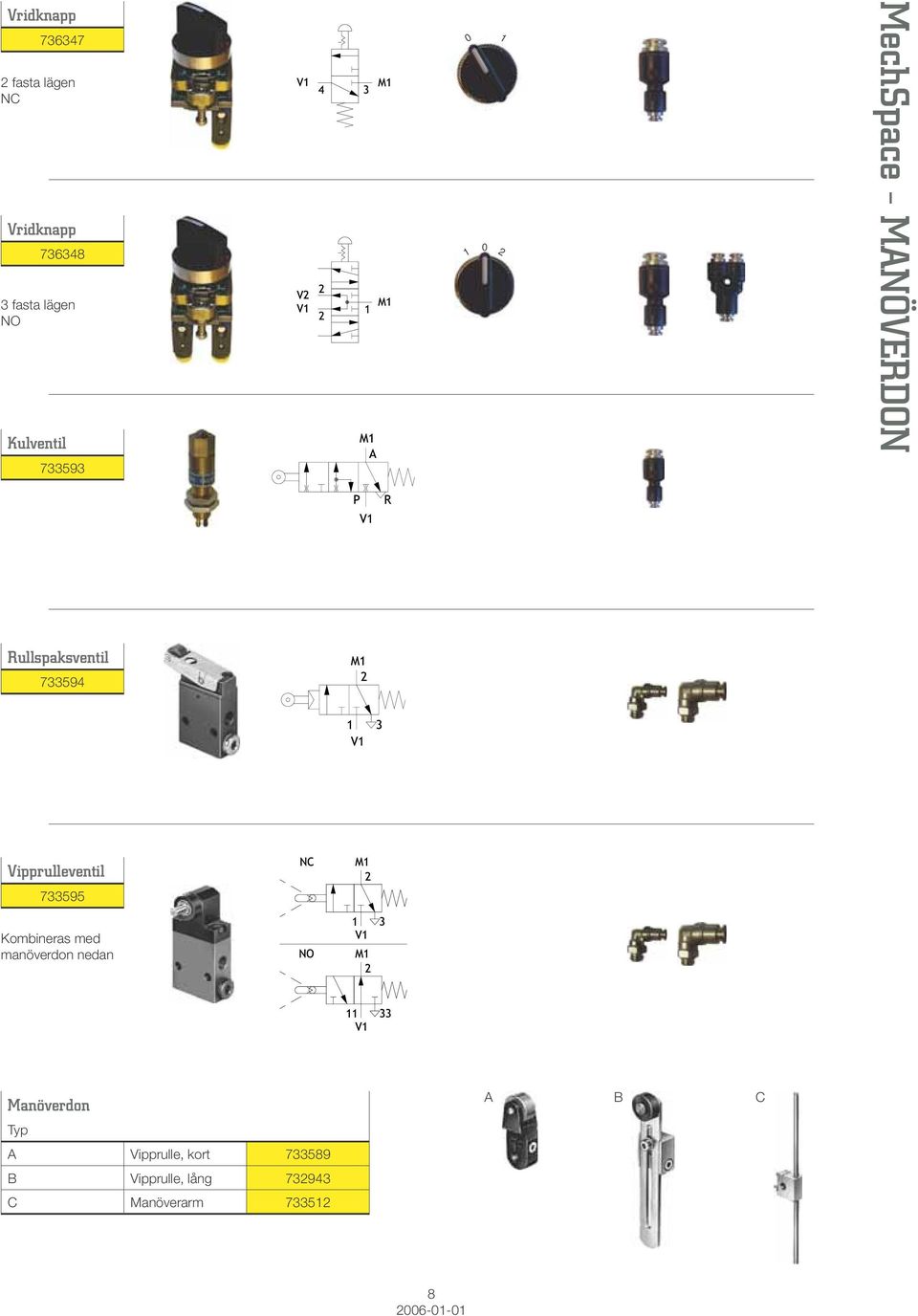

8 Vridknapp fasta lägen NC Vridknapp fasta lägen NO Kulventil MechSpace - MANÖVERDON Rullspaksventil Vipprulleventil Kombineras med manöverdon nedan Manöverdon Typ A Vipprulle, kort B Vipprulle, lång C Manöverarm A B C 8

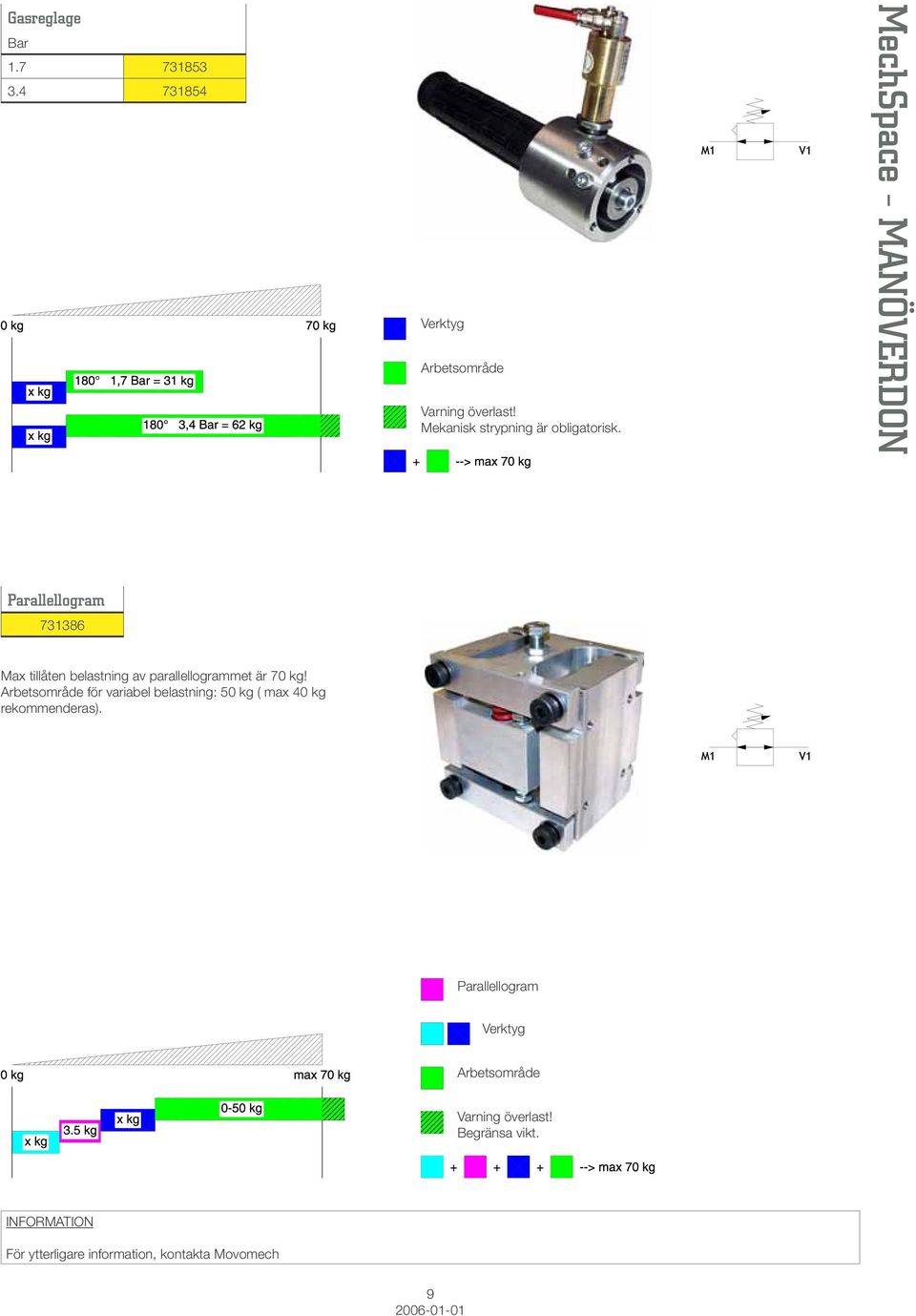

9 Gasreglage Bar Verktyg Arbetsområde Varning överlast! Mekanisk strypning är obligatorisk. MechSpace - MANÖVERDON Parallellogram Max tillåten belastning av parallellogrammet är 70 kg! Arbetsområde för variabel belastning: 50 kg ( max 40 kg rekommenderas). Parallellogram Verktyg Arbetsområde Varning överlast! Begränsa vikt. För ytterligare information, kontakta Movomech 9
