1 ren och tyst kompressorer

2 Sedan introduktionen av den första kompressorn 1958, har JUN-AIR blivit en ledande tillverkare av tysta kompressorer. företagsprofil antal applikationer och finns i laboratorier, dentalkliniker, medicinsk, grafisk och industriella applikationer världen över. Kontinuerlig utveckling av produkter och tillverkningsmetoder gör det möjligt för JUN-AIR att upprätthålla ett gott anseende på kvalitet och tillförlitlighet. Detta är en av anledningarna till varför JUN-AIR har mer än nöjda kunder världen över. Som ett internationellt företag, är JUN-AIR angelägen om världsmiljön och strävar efter att tillverka produkter som erbjuder fördelar för miljön. Genom åren, har ett antal förbättringar introducerats, som resulterat i de mest energieffektiva kompressorerna på marknaden, vilket indirekt leder till, att reducera växthusgasens spridning genom minskad energikonsumtion. De senaste åren, har företaget utvidgat möjligheterna att leverera kundanpassade kompressorer och utveckla JUN-AIR produkterna för kundens individuella behov. JUN-AIR är en del av IDEX koncernen, som har en omsättning av 1 miljard USD. IDEX aktier är registrerade på New York s och Chicago s aktiebörs under symbolen IEX. JUN-AIR s produkter säljs till mer än 70 länder genom dotterbolag och distributörer. Vänligen besök för vidare information om JUN-AIR s distributörer världen över. De tysta kompressorerna är designade för ett oräkneligt JUN-AIR fabriken i Danmark vänligen besök

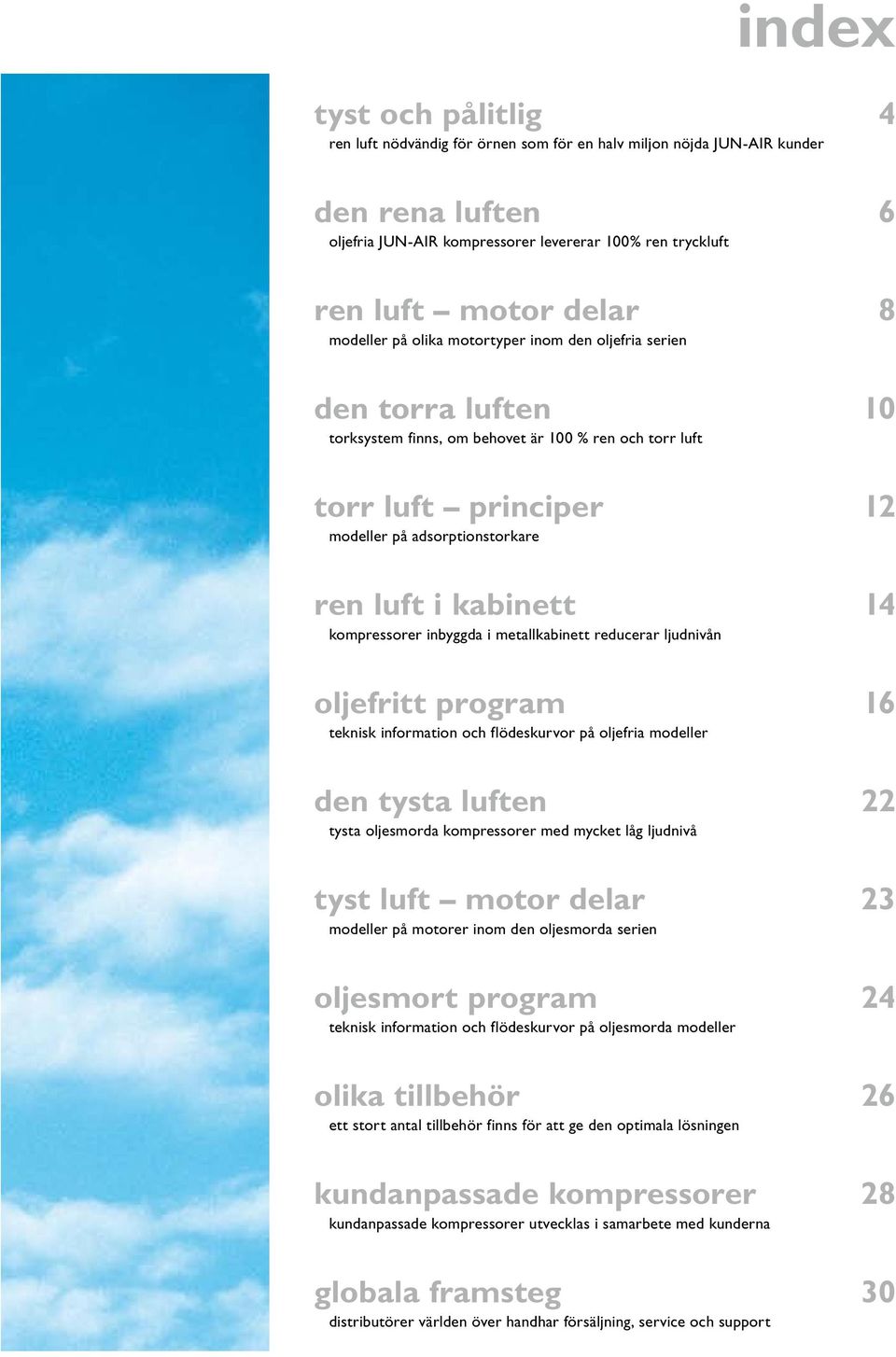

3 index tyst och pålitlig 4 ren luft nödvändig för örnen som för en halv miljon nöjda JUN-AIR kunder den rena luften 6 oljefria JUN-AIR kompressorer levererar 100% ren tryckluft ren luft motor delar 8 modeller på olika motortyper inom den oljefria serien den torra luften 10 torksystem finns, om behovet är 100 % ren och torr luft torr luft principer 12 modeller på adsorptionstorkare ren luft i kabinett 14 kompressorer inbyggda i metallkabinett reducerar ljudnivån oljefritt program 16 teknisk information och flödeskurvor på oljefria modeller den tysta luften 22 tysta oljesmorda kompressorer med mycket låg ljudnivå tyst luft motor delar 23 modeller på motorer inom den oljesmorda serien oljesmort program 24 teknisk information och flödeskurvor på oljesmorda modeller olika tillbehör 26 ett stort antal tillbehör finns för att ge den optimala lösningen kundanpassade kompressorer 28 kundanpassade kompressorer utvecklas i samarbete med kunderna globala framsteg 30 distributörer världen över handhar försäljning, service och support

4 tyst och pålitlig Ren luft är absolut nödvändigt för örnen lika väl som för en halv miljon nöjda JUN-AIR kunder världen över. De tar tyst drift och hög luftkvalitet för givet. JUN-AIR presenterade den första kompressorn för nästan 50 år sedan och har utvecklat teknik och design, vilket har gjort det naturligt, att använda komprimerad luft för ett ökande antal av applikationer. Inom dentalkliniker, laboratorier, mat, dryck, grafik, dörröppnare, medicinoch hälsoutrustning bara för att nämna några. JUN-AIR investerar i den senaste teknologin och kompressorn har en kompakt och elegant design med betoning på kvalitet. Den är därför högst lämplig för direktinstallation. 4

5 Utförande och design spelar stor roll vid utvecklingen. Samtidigt, läggs det stor vikt vid miljöförhållanden, låg energiförbrukning, minimalt underhåll och användarvänlig drift prioriteras. JUN-AIR levererar ren och tyst luft en komplett tryckluftsanläggning.

6 den rena luften Modell OF302-25B Modell OF B Modell 2xOF BD6 Avancerad användning av ren och torr kompressorluft i laboratorier, inom dental och medicinsk industri resulterar i ökade krav på hög kvalitet på oljefria luftkompressorer. JUN-AIR s kompressorer används för ett flertal applikationer och står för företagets traditionella värden, låg ljudnivå, pålitlighet och lång livslängd. Ett minimalt underhåll, unikt kylsystem och motståndskraftiga kolvringar garanterar 100% kontinuerlig drift, även under extrema förhållanden och min driftstimmar. Flexibilitet är en av oljefria seriens specialiteter. Serien erbjuds som en separat enhet eller komplett lösning. Den kompakta OF300 serien kan placeras i alla plan och har justerbara fötter för anpassning till befintliga installationer. Flera utgående portar, justerbara fötter och flera monteringspositioner gör OF-serien till det perfekta valet för integrerade kundanpassade lösningar. Alla luftbehållare till oljefria kompressorer är pulverlackerade invändigt för att motverka korrosion, vilket samtidigt ökar luftkvaliteten väsentligt. Vi har uppnått lägsta ljud- och vibrationsnivån på marknaden. JUN-AIR kompressorer är idealiska för direktinstallation på eller nära användningsstället. Den optimala lösningen är M- serien med ett metallkabinett som reducerar ljudnivån med ca 75%. Ljudnivå för oljefria kompressorer 6

7 Modell OF301 motor Högt tryck Specialversioner av OF-serien är lämpliga för applikationer som kräver mer än 8 bar, (max. tryck på standard klass). OF302 finns i en speciell 10 bars version. OF322 är en 2-stegs kompressor, som erbjuder ett max. tryck av 12 bar. Dubbel frekvens JUN-AIR gör livet lättare för kunder, som exporterar utrustning med inbyggda kompressorer globalt. De flesta modeller levereras nu i en 50/60 Hz version, som ökar flexibiliteten hos kunder och användare världen över. Högt flöde För applikationer som kräver ett högre flöde än som är möjligt med standardkompressorer, levererar OF311 och OF312, 10-12% mer än OF301 och OF302. Maximalt tryck på dessa höga flödesenheter är 6 bar. Modell OF HBD2

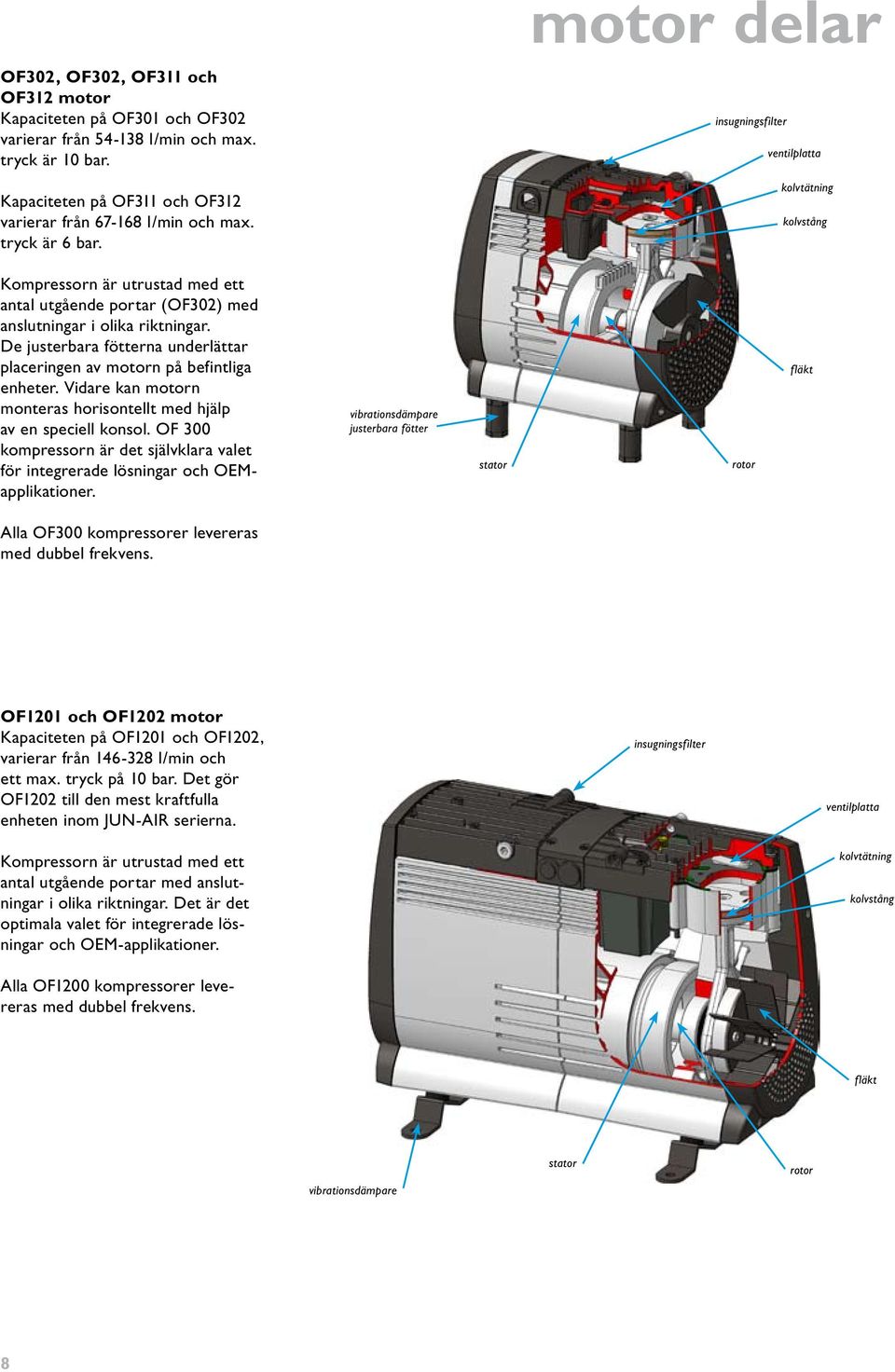

8 OF302, OF302, OF311 och OF312 motor Kapaciteten på OF301 och OF302 varierar från l/min och max. tryck är 10 bar. Kapaciteten på OF311 och OF312 varierar från l/min och max. tryck är 6 bar. motor delar insugningsfilter ventilplatta kolvtätning kolvstång Kompressorn är utrustad med ett antal utgående portar (OF302) med anslutningar i olika riktningar. De justerbara fötterna underlättar placeringen av motorn på befintliga enheter. Vidare kan motorn monteras horisontellt med hjälp av en speciell konsol. OF 300 kompressorn är det självklara valet för integrerade lösningar och OEMapplikationer. vibrationsdämpare justerbara fötter stator rotor fläkt Alla OF300 kompressorer levereras med dubbel frekvens. OF1201 och OF1202 motor Kapaciteten på OF1201 och OF1202, varierar från l/min och ett max. tryck på 10 bar. Det gör OF1202 till den mest kraftfulla enheten inom JUN-AIR serierna. Kompressorn är utrustad med ett antal utgående portar med anslutningar i olika riktningar. Det är det optimala valet för integrerade lösningar och OEM-applikationer. Alla OF1200 kompressorer levereras med dubbel frekvens. insugningsfilter ventilplatta kolvtätning kolvstång fläkt vibrationsdämpare stator rotor 8

9 OF322 högtrycksmotor För applikationer som kräver mer än 10 bar, är OF322 det perfekta valet. Detta är en 2-stegs oljefri kompressor med ett max. tryck av 12 bar. kolvtätning hög tryckcylinder (4) ventilplatta (3) kopplingsplint insugningsfilter (2) ventilplatta (3) kolvtätning Kapaciteten på OF322 är 67 l/min (50Hz) och 84 l/min (60Hz). kolvstång Arbetsprincip för OF322 När kolvstången på insidan av den lägre tryckcylindern (1) rörs nedåt, dras den atmosfäriska luften in till cylindern genom insugningsfiltret (2) och ljudet reduceras till ventilplattans kammare(3). När kolvstången rör sig uppåt på insidan av den lägre tryckcylindern, rör sig kolvstången i den högre tryckcylindern (4) nedåt och drar komprimerad luft från den lägre tryckcylindern genom anslutningsröret till den högre tryckcylindern. Eftersom kolvstången på den högre tryckcylindern rör sig uppåt, kommer den komprimerade luften att vidare komprimeras till ett tryck av 12 bar innan den töms från kompressorenheten genom utgången. kolvstång vibrationsdämpare justerbara fötter stator rotor låg tryckcylinder (1) fläkt

10 den torra luften Atmosfärisk luft innehåller vattenånga, vilken kondenseras till vattendroppar när komprimerad luft kyls. Vatten i komprimerad luft orsakar stor irritation för användaren, eftersom det kan skada utrustningen, som är ansluten till kompressorn. På samma gång orsakar fukt och värme från tryckluften gynnsamma villkor för tillväxten av mikroorganismer. Om den komprimerade luften kommer i direktkontakt med människor, djur, matrester eller medicinsk utrustning uppstår hygieniska problem. För att garantera både ren och torr tryckluft, erbjuder JUN-AIR två typer av torksystem: adsorptionstorkare och membrantorkare. De är till skillnad från många andra torksystem på marknaden designade för kontinuerlig användning. Adsorptionstorken avlägsnar vattenånga före ansamlingen av torr komprimerad luft i behållaren och absolut tryckdaggpunkt på -40 C. Bakterier blir inaktiva vid en tryckdaggpunkt under -23 C och elimineras därefter. Risken för korrosion elimineras vid -30 C. Membrantorken är fysiskt mindre och kräver mindre service. Membrantorken kanske är att föredra, när daggpunkten endast behöver vara lägre än den atmosfäriska temperaturen. Detta garanterar torr luft. 10

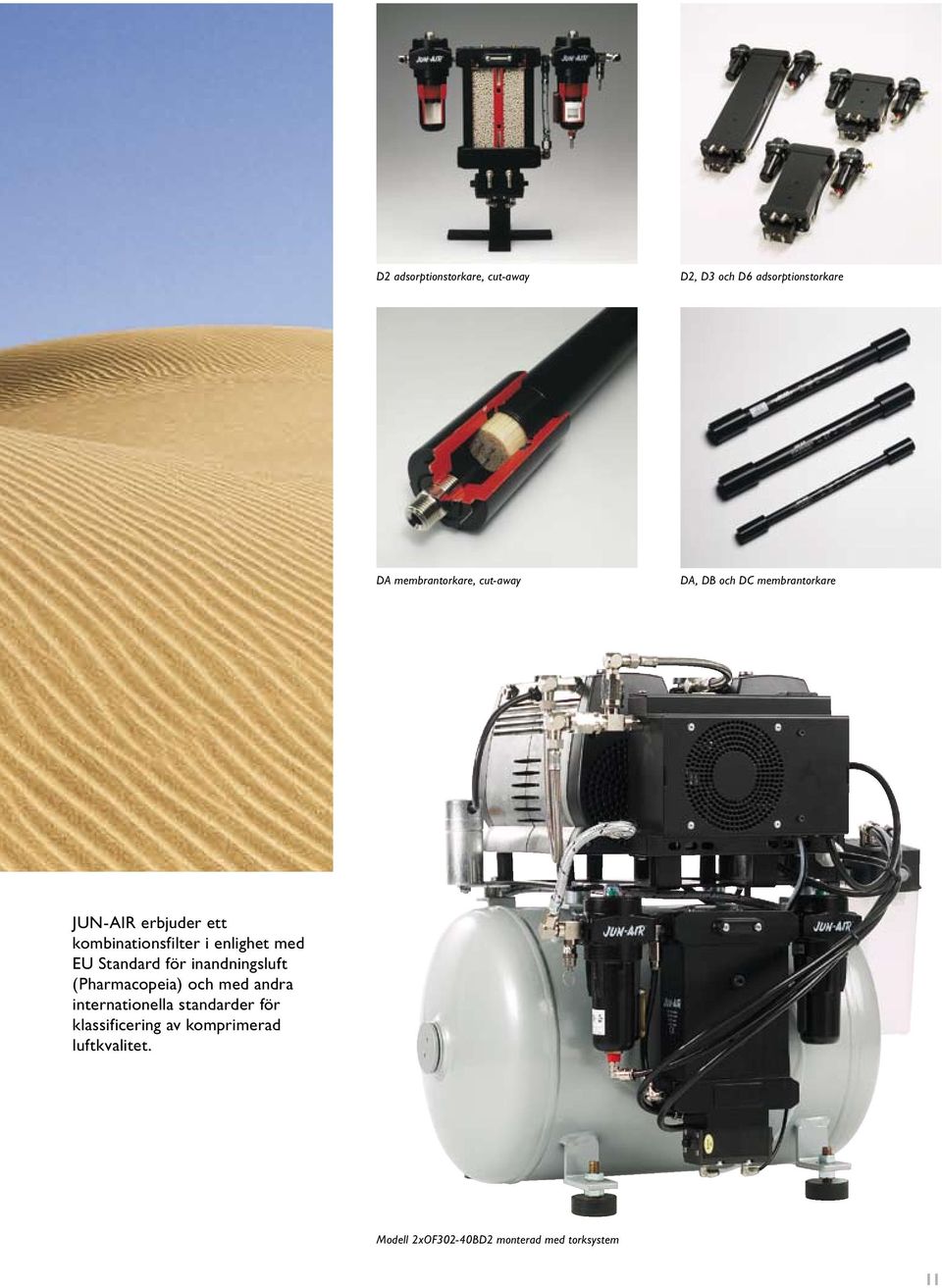

11 D2 adsorptionstorkare, cut-away D2, D3 och D6 adsorptionstorkare DA membrantorkare, cut-away DA, DB och DC membrantorkare JUN-AIR erbjuder ett kombinationsfilter i enlighet med EU Standard för inandningsluft (Pharmacopeia) och med andra internationella standarder för klassificering av komprimerad luftkvalitet. Modell 2xOF302-40BD2 monterad med torksystem 11

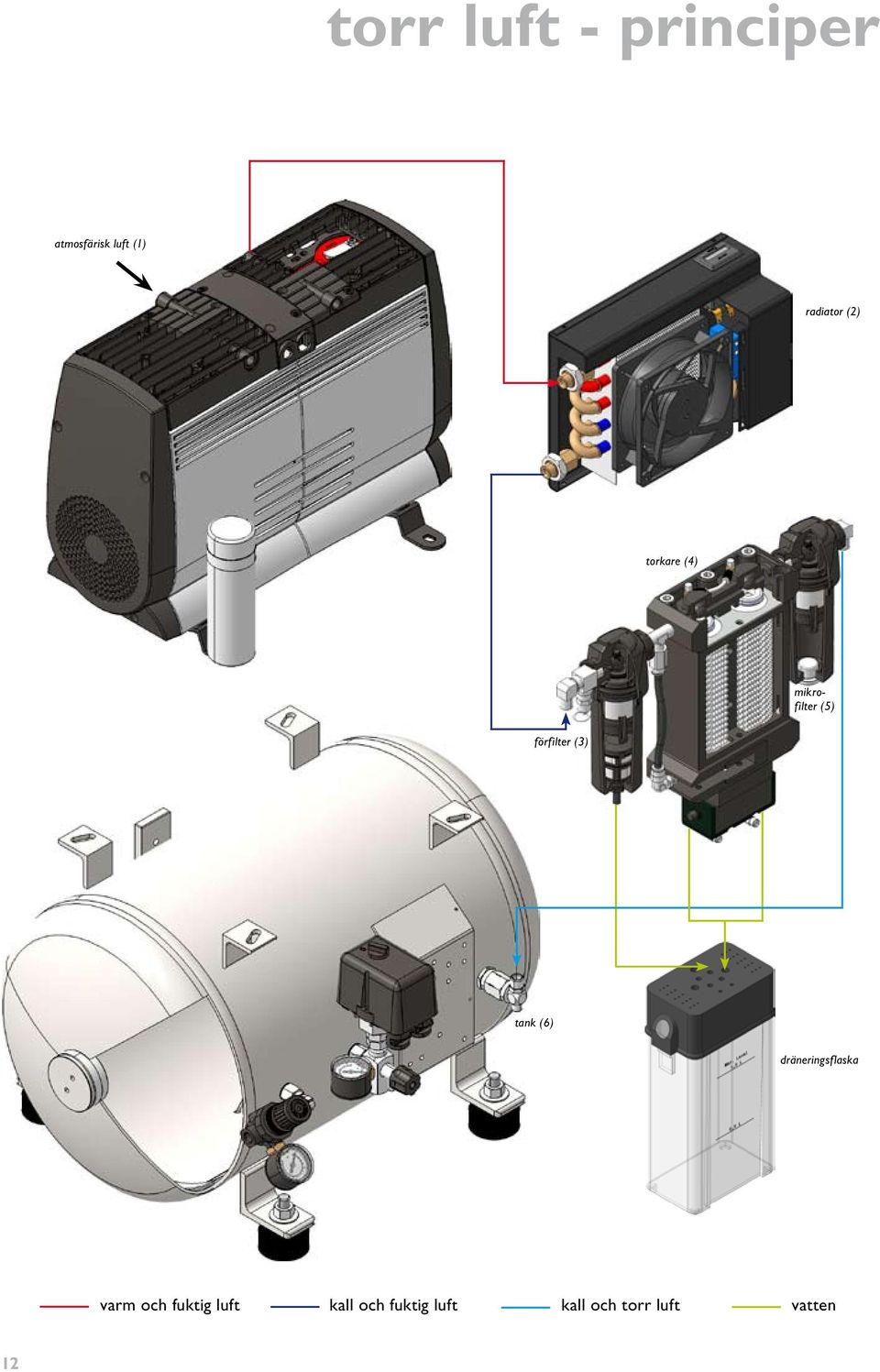

12 torr luft - principer atmosfärisk luft (1) radiator (2) torkare (4) mikrofilter (5) förfilter (3) tank (6) dräneringsflaska varm och fuktig luft kall och fuktig luft kall och torr luft vatten 12

13 D2 adsorptionstorksystem Principer för JUN-AIR adsorptionstorksystem (Se ritning på motsatta sidan): Atmosfärisk luft (1) är komprimerad till 8 bar / 120 psi. Under denna kompression, upphettas luften. För att kondensera så mycket vattenånga som möjligt innan luften når torkaren, leds tryckluften genom en radiator (2), för att minska temperaturen till en nivå nära den atmosfäriska temperaturen. Luften går genom ett förfilter (3) med en filtreringsgrad av 0,01 mikron, där fasta och flytande partiklar avlägsnas. Efter reningen leds luften till en adsorptionstorkare (4), som består av två kammare, innehållande aktivt aluminium. I två minuter, flödar den komprimerade luften upp genom den första kammaren, där resterande fuktighet adsorberas. Samtidigt återgenereras den andra kammaren, genom att torr luft leds den motsatta vägen genom torkmedlet och för ut den adsorberade luften i det fria. Modell OF BD3 med torksystem En taktgivare skiftar varannan minut mellan kamrarna, vilket medför att det alltid levereras torr luft. Efter torkningen, passerar luften ytterligare ett 0,01 mikrofilter (5), som fångar upp ev. lösa torkmedelspartiklar. (Observera, att den minsta partikelstorleken, det mänskliga ögat kan se, är 50 mikrons). Till sist, förs den nu helt rena och torra luften till en behållare (6), som invändigt är behandlad mot rost, för lagring och/eller annan användning. 13

14 ren luft i kabinett De oljefria JUN-AIR kompressorerna kan användas inbyggda i metallkabinett. Kabinettet reducerar ljudnivån från redan tysta kompressorer till nästan en tredjedel av ljudnivån på standard kompressorer. Kabinettet är designat individuellt för varje modell med tanke på estetiskt utseende och användning, hygieniskt likaväl som minimalt underhåll. Alla kabinett av M-serien är utrustad med gummihjul, som möjliggör lätt installation och sålunda har en hög fllexibilitet. Metallytan är behandlad med en icke-glänsande lätt struktur av puderbeläggning som endast kräver lätt rengöring. Färgen på kabinetten är RAL 9002, vilket gör att kompressorerna integreras naturligt med utrustningen i de flesta laboratorier, medicinkliniker och andra områden. Modell OF302-4S 14

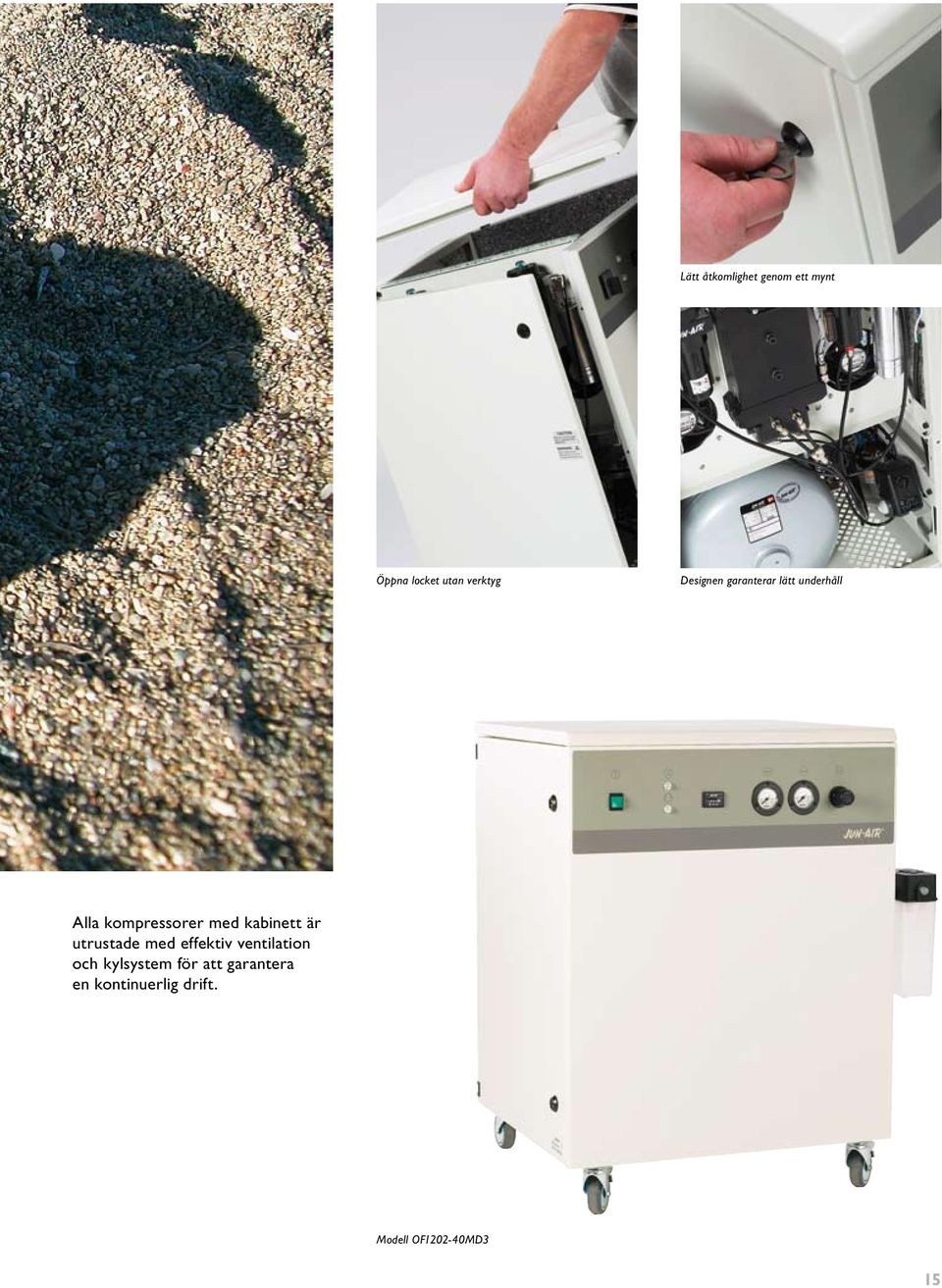

15 Lätt åtkomlighet genom ett mynt Öppna locket utan verktyg Designen garanterar lätt underhåll Alla kompressorer med kabinett är utrustade med effektiv ventilation och kylsystem för att garantera en kontinuerlig drift. Modell OF MD3 15

16 oljefritt - OF301 program Modell OF301 motor OF311 motor OF301-4B OF301-4M OF301-4MD2 Spänning V Frekvens Hz Motor HP kw Flöde l/min CFM bar l/min ) ) CFM ) ) Max. arbetstryck bar psi Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 230 x 140 x x 140 x x 310 x x 460 x x 460 x 420 (l x w x h) inch 9.0 x 5.5 x x 5.5 x x 12.5 x x 18.0 x x 18.0 x ) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 6) 6 bar cu.ft/min. Ltr./min. 60 2,0 Modell OF301 cu.ft/min. Ltr./min ,5 Modell OF ,0 80 1,5 40 2,5 2,0 60 1,0 30 1, Hz Hz 60 Hz 1, Hz bar psi bar psi cu.ft/min. Ltr./min ,0 cu.ft/min. Ltr./min. cu.ft/min. Ltr./min. Modell OF302 Modell OF312 Modell OF322 6, ,0 80 3, ,0 4, ,5 2, ,0 60 3, Hz 1, Hz 50 Hz Hz 60 Hz 2, Hz bar psi bar psi bar psi Rätt till ändringar förbehålles 16

17 oljefritt - OF302 program Modell OF302 motor OF312 motor OF322 motor OF302-4B OF302-4M OF302-4MD2 Spänning V Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) Motor HP ) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 6) 6 bar 7) 12 bar 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) 40 7) ) CFM ) ) ) Max. arbetstryck bar 8 4) ) 8 4) 8 4) psi 120 4) ) 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 315 x 140 x x 140 x x 140 x x 320 x x 460 x x 460 x 420 (l x w x h) inch 12.5 x 5.5 x x 5.5 x x 5.5 x x 12.5 x x 18.0 x x 18.0 x 16.5 Modell OF302-4S OF302-15B OF302-25B OF302-25BD2 OF302-25M OF302-25MD2 Spänning V Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) Motor HP ) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) ) CFM ) ) Max. arbetstryck bar 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) psi 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 252 x 614 x x 380 x x 380 x x 460 x x 460 x x 460 x 860 (l x w x h) inch 9.9 x 24.2 x x 15.0 x x 15.0 x x 18.0 x x 18.0 x x 18.0 x 34.0 Rätt till ändringar förbehålles 17

18 oljefritt - OF302 program Modell 2xOF302-40B 2xOF302-40BD2 2xOF302-40M 2xOF302-40MD2 Spänning V Frekvens Hz 50 8) 50 8) 50 8) 50 8) Motor HP ) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) ) CFM ) ) Max. arbetstryck bar 8 4) 8 4) 8 4) 8 4) psi 120 4) 120 4) 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 560 x 450 x x 540 x x 650 x x 650 x 860 (l x w x h) inch 22.0 x 18.0 x x 21.0 x x 25.5 x x 25.5 x 34.0 cu.ft/min. Ltr./min. Modell 2xOF302 cu.ft/min. Ltr./min. Modell OF1201 8, , , , , Hz 60 Hz 3, Hz 60 Hz bar bar psi psi 140 Rätt till ändringar förbehålles 18

19 oljefritt - OF1201 program Modell OF1201 motor OF HB OF HBD2 OF M OF MD2 Spänning V Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) Motor HP ) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) ) CFM ) ) Max. arbetstryck bar 8 4) 8 4) 8 4) 8 4) 8 4) psi 120 4) 120 4) 120 4) 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 351 x 180 x x 413 x x 566 x x 460 x x 460 x 860 (l x w x h) inch 13.8 x 7.1 x x 16.3 x x 22.3 x x 18.0 x x 18.0 x 34.0 Modell OF B OF BD2 Spänning V Frekvens Hz 50 8) 50 8) Motor HP ) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) CFM ) Max. arbetstryck bar 8 4) 8 4) psi 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 556 x 443 x x 579 x 678 (l x w x h) inch 21.9 x 17.4 x x 22.8 x 26.7 Rätt till ändringar förbehålles 19

20 oljefritt - OF1202 program Modell OF1202 motor OF B OF BD3 OF M OF MD3 Spänning V 230 3x400 2) 230 3x400 2) 230 3x400 2) 230 3x400 2) 230 3x400 2) Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) ) Motor HP ) Nolledare nödvändig 3) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 5) 3-fas kompressor är ca 100 mm bredare än 1-fas kompressor. 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) 104 3) ) 104 3) CFM ) ) ) ) Max. arbetstryck bar 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) psi 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 446 x 180 x x 443 x 678 5) 556 x 581 x 678 5) 720 x 650 x x 650 x 860 (l x w x h) inch 17.6 x 7.1 x x 17.4 x ) 21.9 x 22.9 x ) 28.0 x 25.5 x x 25.5 x 34.0 cu.ft/min. Ltr./min. 11, ,0 Modell OF1202 9,0 8,0 7, ,0 5,0 4, Hz 60 Hz bar psi 140 Rätt till ändringar förbehålles 20

21 Modell 2xOF M 2xOF MD6 2xOF B 2xOF BD6 2xOF B 2xOF BD6 Spänning V 230 3x400 2) 230 3x400 2) 230 3x400 2) 230 3x400 2) 230 3x400 2) 230 3x400 2) Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) Motor HP ) Nolledare nödvändig 3) Beräknat värde. Min.tryck för användning av torksystem: 6 bar 4) Lämplig vid användning när det krävs max. tryck på 10 bar / 145 psi, fås på begäran. Observera att högre tryck påverkar livslängden. 5) 3-fas kompressor är ca 100 mm bredare än 1-fas kompressor. 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min ) 208 3) ) 208 3) ) 208 3) CFM ) ) ) ) ) ) Max. arbetstryck bar 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) 8 4) psi 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) 120 4) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 661 x 774 x x 774 x x 530 x 850 5) 1000 x 750 x 850 5) 1272 x 530 x 871 5) 1272 x 619 x 871 5) (l x w x h) inch 26.0 x 30.5 x x 30.5 x x 19.7 x ) 39.4 x 29.5 x ) 50.1 x 20.9 x ) 50.1 x 24.4 x ) cu.ft/min. Ltr./min. 22, ,0 Modell 2xOF ,0 16,0 14, ,0 60 Hz 10,0 8, Hz bar psi 140 Rätt till ändringar förbehålles 21

22 den tysta luften Modell 3 motor Modell JUN-AIR s oljesmorda kompressorer, är det perfekta valet, när det är nödvändigt med en säker, kontinuerlig tillgång på tyst komprimerad luft. Ljudnivån är så låg som 35 db(a) långt under normal samtalsnivå. Modell 6-25 Nedre gräns för det mänskliga örat Viskning 0 Lugnt landskap Normal samtalsnivå Hörselskydd bör användas Orkester 100 Motorcykel 120 Obehagligt ljud Skador på det inre örat Smärtgräns Rockmusik Jetflyg De tysta, vibrationsfria och pålitliga kompressorerna har en kompakt design och är lättplacerade på användningsstället. De oljesmorda kompressorerna levereras färdiga att användas med en rad olika storlekar på behållaren. Kompressorerna finns även för leverans med olika typer av tillbehör, inkl. körvagnar och olika filter för att avlägsna olje- och smutspartiklar lika väl som ev. oljedimma och lukt för att förbättra luftkvaliteten. db(a)/1m Ljudnivå för oljesmorda kompressorer 22

23 motor delar Oljesmorda JUN-AIR oljesmorda kolvkompressorer har i motsats till traditionella kompressorer ej kolvringar. Istället har avståndet mellan kolven och cylindern minskats, för att minimera värmeutvecklingen och energiförlusten. insugningsljudkammare tryckrör vevstake vevaxel topplager lock för tryckljudkammare huvudlager kolv ventilplatta Den unika syntetiska SJ-27 oljan är tillverkad speciellt för JUN-AIR och ger optimal smörjning av oljesmorda kompressorer. Vidare är den invändiga motordelen monterad i ett slutet motorhus, för att ytterligare minska ljudnivån. Beroende på motorns design, skall oljan även kyla motorn. lock med kylflänsar o-ring upphängningsfjäder luftutgång insugningsfilter topplock motorskydd kopplingsdosa Motorn är monterad på fjädrar i motorhuset för att vibrationerna ej skall vidarebefordras till omgivningen. Två ljudkammare på insugssidan och två ljudkammare på trycksidan garanterar låg ljudnivå. Kompressorn levereras med gummifötter, för att förhindra vibrationer till monteringsbeslagen och underlaget. motorhus stator rotor oljesugrör startrelä startkondensator vibrationsdämpare Ljudnivån för oljesmorda kompressorer är så låg som 35 db(a) under kylskåpets ljudnivå. Oljesmorda kompressorer kan därför installeras direkt på användningsplatsen. Trycket på oljesmorda kompressorer är inställt på 8 bar max. tryck kan fås upp till 16 bar. Oljan minimerar slitaget på vitala delar i kompressorn, förlänger livslängden och garanterar låga underhållskostnader. 23

24 oljesmort program Modell 3 motor motor Spänning V Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) Motor HP ) Högre tryck kan fås på begäran 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min CFM Max. arbetstryck bar 8 1) 8 1) 8 1) 8 1) 8 1) 8 1) psi 120 1) 120 1) 120 1) 120 1) 120 1) 120 1) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 290 x 190 x x 333 x x 190 x x 333 x x 378 x x 378 x 555 (l x w x h) inch 11.4 x 7.5 x x 13.1 x x 7.5 x x 13.1 x x 14.9 x x 14.9 x 21.9 Modell Spänning V x400 2) 3x400 2) Frekvens Hz 50 8) 50 8) 50 8) 50 8) 50 8) 50 8) Motor HP ) Högre tryck kan fås på begäran 2) Nolledare nödvändig 8) Arbetar vid både 50 och 60 Hz kw Flöde l/min CFM bar l/min CFM Max. arbetstryck bar 8 1) 8 1) 8 1) 8 1) 8 1) 8 1) psi 120 1) 120 1) 120 1) 120 1) 120 1) 120 1) Strömförbrukning A Behållare litres gallon Vikt kg lbs Ljudnivå db(a)/1m Dimensioner mm 425 x 275 x x 446 x x 446 x x 446 x x 454 x 775 (l x w x h) inch 16.7 x 10.8 x x 17.6 x x 17.6 x x 17.6 x x 17.9 x 30.5 Rätt till ändringar förbehålles 24

25 cu.ft/min. Ltr./min. 0,7 20 cu.ft/min. Ltr./min. 60 2,0 Modell 3 Modell 6 cu.ft/min. Ltr./min ,0 Modell 12 0, ,5 15 1, Hz 3, Hz 60 Hz 0,4 50 Hz 1, Hz 2, Hz bar psi bar psi bar psi cu.ft/min. Ltr./min ,0 160 cu.ft/min. Ltr./min. 240 Modell 18 Modell 24 8,0 220 cu.ft/min. Ltr./min ,0 Modell 36 5, , , , Hz 6, , Hz 3, Hz 5, Hz 50 Hz 8, Hz bar psi bar psi bar psi 25

26 olika tillbehör Eftersom applikationerna fortsätter att växa, ökar också behovet för högre luftkvalitet och fler automatiska funktioner. JUN-AIR har ett brett program av kompressortillbehör att komplettera med för olika behov, som ger ökad användning och effektivitet. Det breda sortimentet av filter separat eller kombinerat med torksystem garanterar den komprimerade luftkvaliteten som behövs för det aktuella behovet. För att underlätta service, kan både filter och kompressor levereras med automatisk dränering och dräneringsflaska för dränering och uppsamling av kondensvatten. Dessa avlägsnar effektivt föroreningar och är ett annat exempel på JUN-AIR s ansvar för miljön. Under drift, genereras värme och för att garantera optimal prestanda och livslängd av oljesmorda kompressorer, kan de levereras med en yttre ventilator. Det är speciellt lämpligt vid användning under extrema temperaturer eller driftsförhållanden. Resultatet blir att kompressorn kan arbeta längre perioder vid högre belastning. Den maximala driften på oljesmorda kompressorn utan yttre ventilator är 50% av kapaciteten. Flexibilitet och rörlighet vid placering av kompressorn sparar både tid och investeringar. Därför, levereras M-serien med hjul som standard. Alla andra modeller levereras med hjul som alternativ för bättre rörlighet. 26

27 Filter monterad på en kompressor Automatisk dränering Dräneringsflaska för kondensat Ventilator monterad på en kompressor Körvagn T-modell Körvagn kontakta JUN-AIR för övriga tillbehör 27

28 kundanpassade kompressorer Som kameleonten har utvecklat en metod att anpassa sig till sin omgivning, har även JUN-AIR anpassat sig till olika krav från OEM kunder. JUN-AIR tillverkar kompletta designade kundlösningar världen över för att anpassa sig till olika applikationer, vilken modell eller storlek, så är den designad för er. Fler och fler kunder har individuella krav för sina tryckluftsbehov, låg ljud- och vibrationsnivå är absolut nödvändigt, för att bygga en kompressor, som levererar luft till kunders utrustning. JUN-AIR s samarbete med i huvudsak OEMprojekt sträcker sig från den inledande kontakten, till design och slutlig installation av kompressorn. Efter ett halvt sekel som tillverkare av kompressorer, har JUN-AIR en stor erfarenhet och kännedom om många applikationer. Det har utvecklats ett produktsortiment för kundanpassade lösningar, där vi använder de senaste avancerade framstegen i kompressorteknologi och det har hjälpt till att öka utförandet av kundprodukter världen över. 28

29 Kundanpassad modell 3-4 Kundanpassad modell OF302-4S Kompressorer till dryckesfördelning Modell OF302-8,5B vägghängd JUN-AIR levererar ren och tyst luft en komplett tryckluftslösning. utveckling av OEM-modeller Kundanpassad modell OF302-8,5B 29

30 globala framsteg JUN-AIR produkter säljs till mer än 70 länder. Nätverket av JUN-AIR distributörer och servicepartners garanterar tillgängligheten på kompressorer, reservdelar och service för kunder världen över. JUN-AIR har ett världsomfattande erkännande av kompressorer och tryckluftsbehållare för att garantera säker och laglig användning av produkterna globalt. Detta är en fördel för kunder världen över, som har en JUN-AIR kompressor inbyggd i sin utrustning. Alla produkter täcks av en 2-årig garanti (och en 5 års garanti på behållarna). De är CE-märkta och godkända av Demko, Gost, CSA och UL. ASME godkännande är inkl. för de flesta tryckluftsbehållarna, som en del av sortimentet. 30

31 För ytterligare information och guidning på specifika applikationer och tekniska detaljer på alla produkter, vänligen gå in på vår hemsida vänligen besök vår hemsida för vidare information 31
