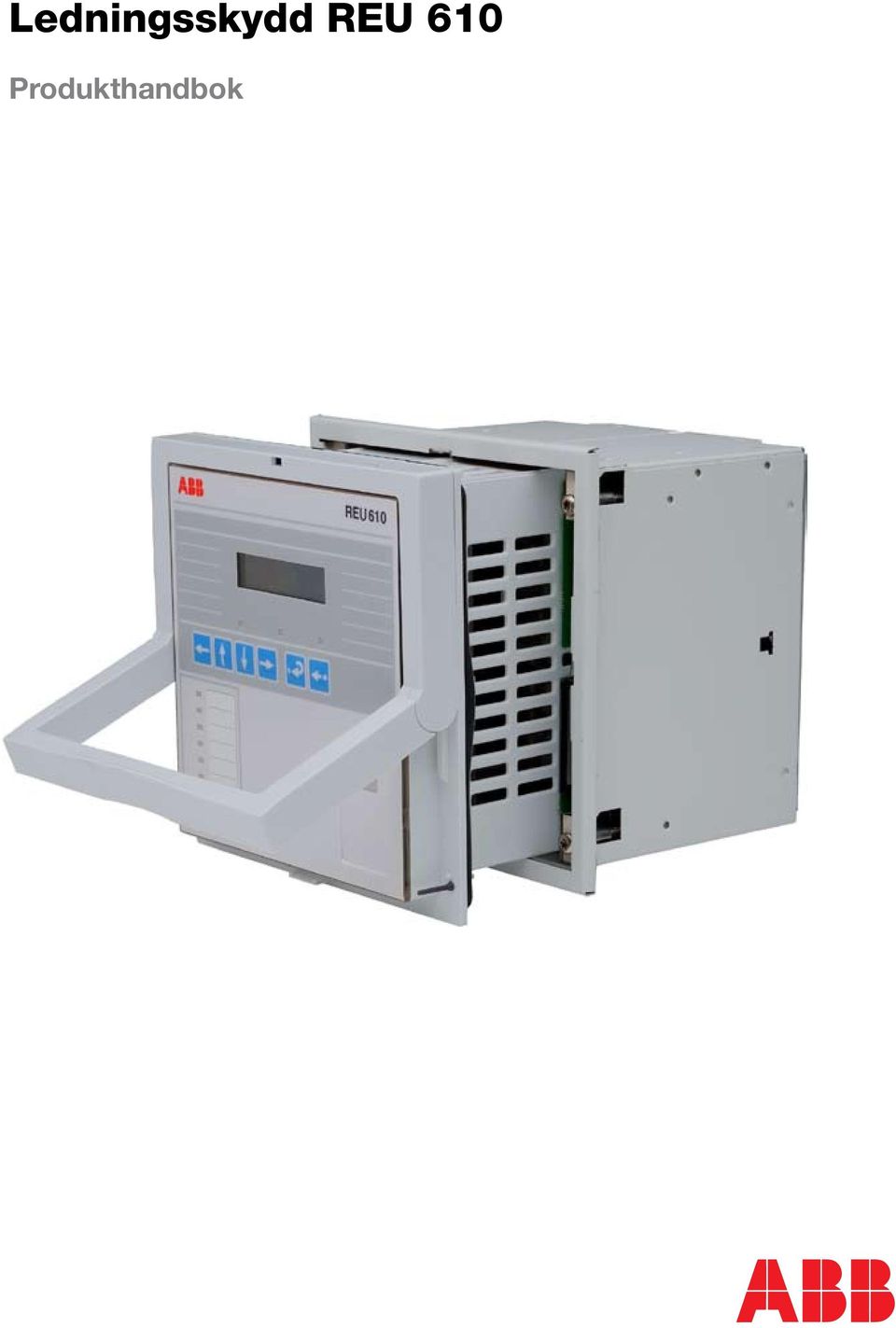

1 Produkthandbok

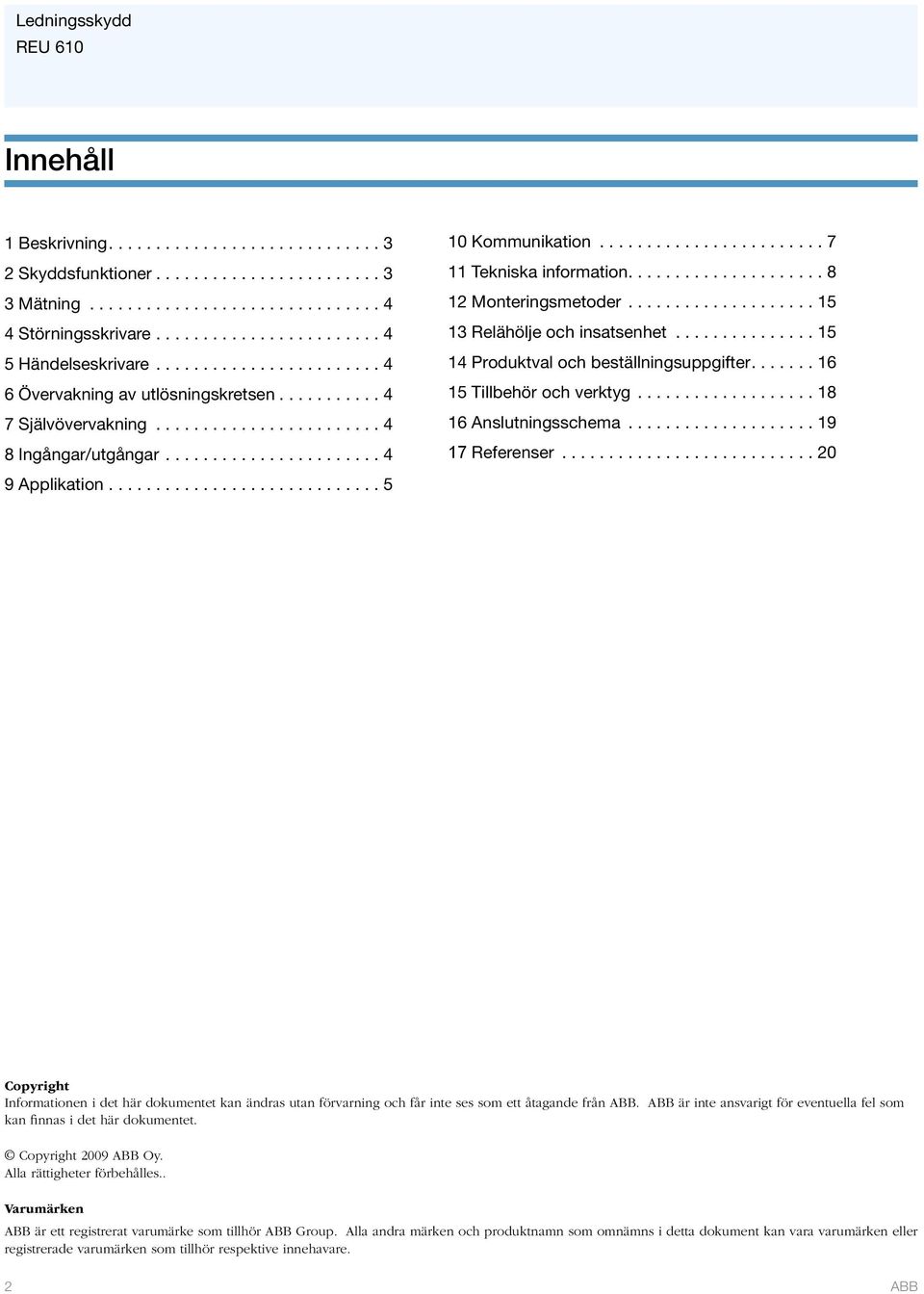

2 Innehåll 1 Beskrivning Skyddsfunktioner Mätning Störningsskrivare Händelseskrivare Övervakning av utlösningskretsen Självövervakning Ingångar/utgångar Applikation Kommunikation Tekniska information Monteringsmetoder Relähölje och insatsenhet Produktval och beställningsuppgifter Tillbehör och verktyg Anslutningsschema Referenser Copyright Informationen i det här dokumentet kan ändras utan förvarning och får inte ses som ett åtagande från ABB. ABB är inte ansvarigt för eventuella fel som kan finnas i det här dokumentet. Copyright 2009 ABB Oy. Alla rättigheter förbehålles.. Varumärken ABB är ett registrerat varumärke som tillhör ABB Group. Alla andra märken och produktnamn som omnämns i detta dokument kan vara varumärken eller registrerade varumärken som tillhör respektive innehavare. 2 ABB

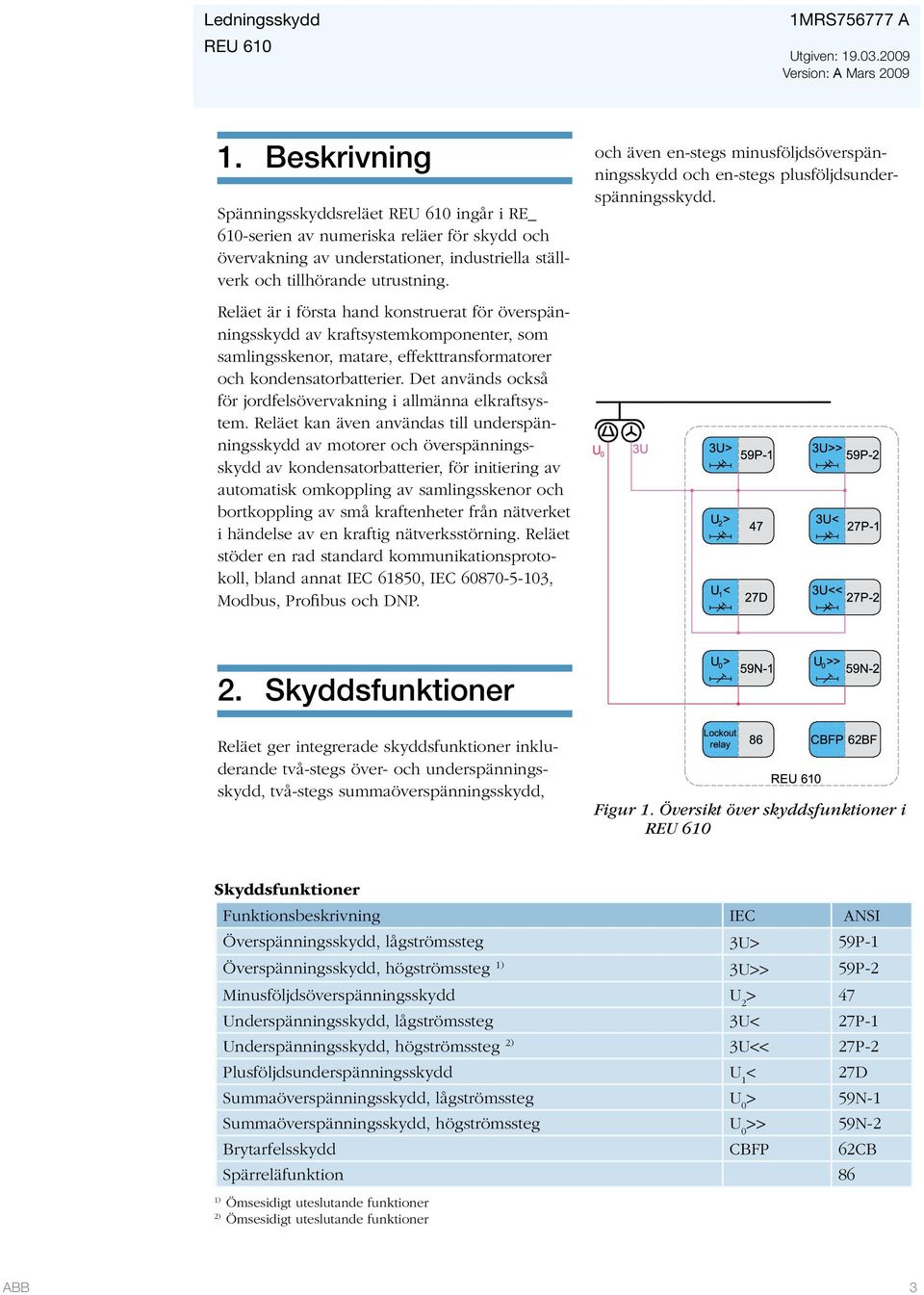

3 1MRS A Utgiven: Version: A Mars Beskrivning Spänningsskyddsreläet ingår i RE_ 610-serien av numeriska reläer för skydd och övervakning av understationer, industriella ställverk och tillhörande utrustning. Reläet är i första hand konstruerat för överspänningsskydd av kraftsystemkomponenter, som samlingsskenor, matare, effekttransformatorer och kondensatorbatterier. Det används också för jordfelsövervakning i allmänna elkraftsystem. Reläet kan även användas till underspänningsskydd av motorer och överspänningsskydd av kondensatorbatterier, för initiering av automatisk omkoppling av samlingsskenor och bortkoppling av små kraftenheter från nätverket i händelse av en kraftig nätverksstörning. Reläet stöder en rad standard kommunikationsprotokoll, bland annat IEC 61850, IEC , Modbus, Profibus och DNP. och även en-stegs minusföljdsöverspänningsskydd och en-stegs plusföljdsunderspänningsskydd. 2. Skyddsfunktioner Reläet ger integrerade skyddsfunktioner inkluderande två-stegs över- och underspänningsskydd, två-stegs summaöverspänningsskydd, Figur 1. Översikt över skyddsfunktioner i Skyddsfunktioner Funktionsbeskrivning IEC ANSI Överspänningsskydd, lågströmssteg 3U> 59P-1 Överspänningsskydd, högströmssteg 1) 3U>> 59P-2 Minusföljdsöverspänningsskydd U 2 > 47 Underspänningsskydd, lågströmssteg 3U< 27P-1 Underspänningsskydd, högströmssteg 2) 3U<< 27P-2 Plusföljdsunderspänningsskydd U 1 < 27D Summaöverspänningsskydd, lågströmssteg U 0 > 59N-1 Summaöverspänningsskydd, högströmssteg U 0 >> 59N-2 Brytarfelsskydd CBFP 62CB Spärreläfunktion 86 1) Ömsesidigt uteslutande funktioner 2) Ömsesidigt uteslutande funktioner ABB 3

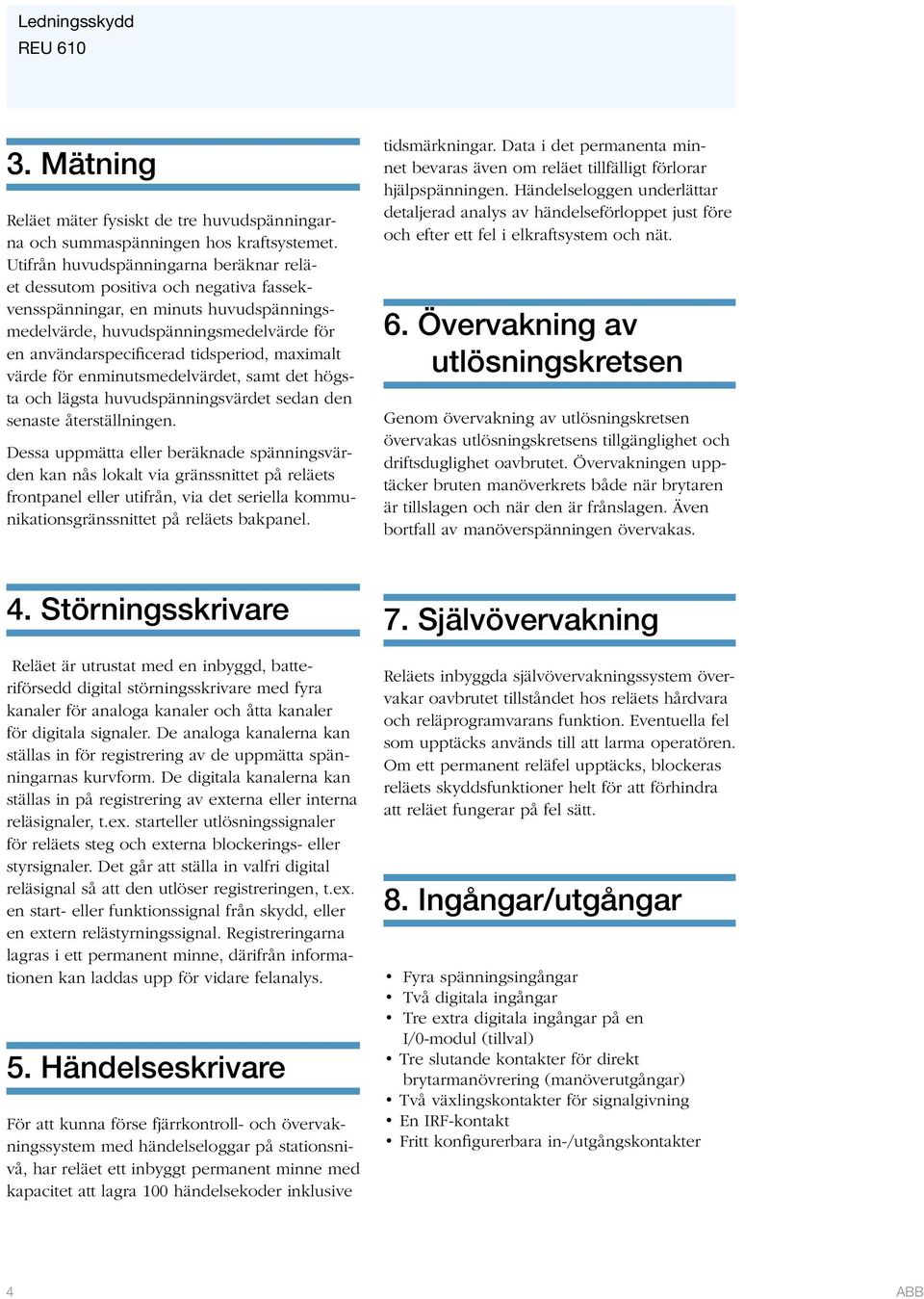

4 3. Mätning Reläet mäter fysiskt de tre huvudspänningarna och summaspänningen hos kraftsystemet. Utifrån huvudspänningarna beräknar reläet dessutom positiva och negativa fassekvensspänningar, en minuts huvudspänningsmedelvärde, huvudspänningsmedelvärde för en användarspecificerad tidsperiod, maximalt värde för enminutsmedelvärdet, samt det högsta och lägsta huvudspänningsvärdet sedan den senaste återställningen. Dessa uppmätta eller beräknade spänningsvärden kan nås lokalt via gränssnittet på reläets frontpanel eller utifrån, via det seriella kommunikationsgränssnittet på reläets bakpanel. tidsmärkningar. Data i det permanenta minnet bevaras även om reläet tillfälligt förlorar hjälpspänningen. Händelseloggen underlättar detaljerad analys av händelseförloppet just före och efter ett fel i elkraftsystem och nät. 6. Övervakning av utlösningskretsen Genom övervakning av utlösningskretsen övervakas utlösningskretsens tillgänglighet och driftsduglighet oavbrutet. Övervakningen upptäcker bruten manöverkrets både när brytaren är tillslagen och när den är frånslagen. Även bortfall av manöverspänningen övervakas. 4. Störningsskrivare Reläet är utrustat med en inbyggd, batteriförsedd digital störningsskrivare med fyra kanaler för analoga kanaler och åtta kanaler för digitala signaler. De analoga kanalerna kan ställas in för registrering av de uppmätta spänningarnas kurvform. De digitala kanalerna kan ställas in på registrering av externa eller interna reläsignaler, t.ex. starteller utlösningssignaler för reläets steg och externa blockerings- eller styrsignaler. Det går att ställa in valfri digital reläsignal så att den utlöser registreringen, t.ex. en start- eller funktionssignal från skydd, eller en extern relästyrningssignal. Registreringarna lagras i ett permanent minne, därifrån informationen kan laddas upp för vidare felanalys. 5. Händelseskrivare För att kunna förse fjärrkontroll- och övervakningssystem med händelseloggar på stationsnivå, har reläet ett inbyggt permanent minne med kapacitet att lagra 100 händelsekoder inklusive 7. Självövervakning Reläets inbyggda självövervakningssystem övervakar oavbrutet tillståndet hos reläets hårdvara och reläprogramvarans funktion. Eventuella fel som upptäcks används till att larma operatören. Om ett permanent reläfel upptäcks, blockeras reläets skyddsfunktioner helt för att förhindra att reläet fungerar på fel sätt. 8. Ingångar/utgångar Fyra spänningsingångar Två digitala ingångar Tre extra digitala ingångar på en I/0-modul (tillval) Tre slutande kontakter för direkt brytarmanövrering (manöverutgångar) Två växlingskontakter för signalgivning En IRF-kontakt Fritt konfigurerbara in-/utgångskontakter 4 ABB

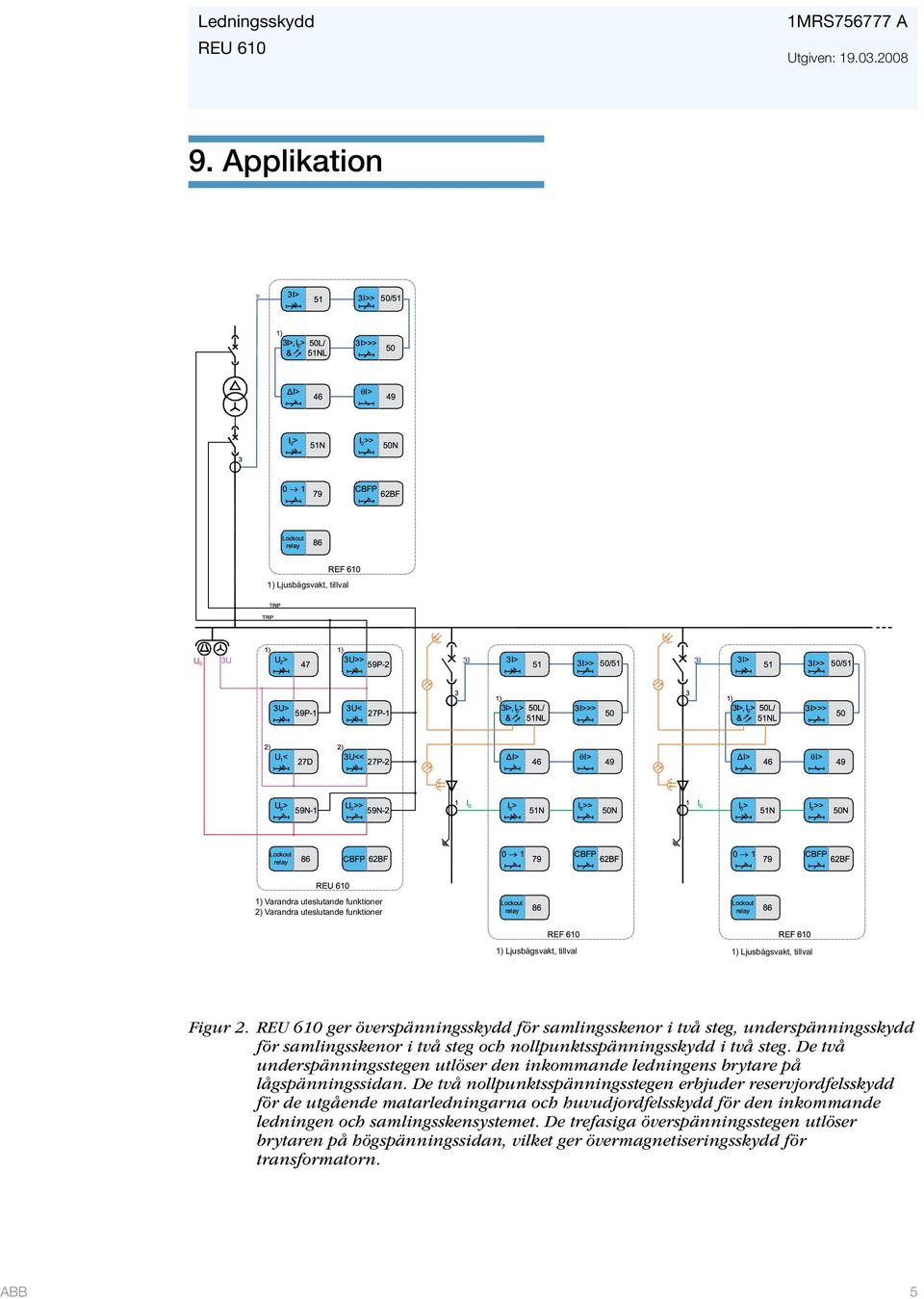

5 1MRS A Utgiven: Applikation 1) Ljusbågsvakt, tillval 1) Varandra uteslutande funktioner 2) Varandra uteslutande funktioner 1) Ljusbågsvakt, tillval 1) Ljusbågsvakt, tillval Figur 2. ger överspänningsskydd för samlingsskenor i två steg, underspänningsskydd för samlingsskenor i två steg och nollpunktsspänningsskydd i två steg. De två underspänningsstegen utlöser den inkommande ledningens brytare på lågspänningssidan. De två nollpunktsspänningsstegen erbjuder reservjordfelsskydd för de utgående matarledningarna och huvudjordfelsskydd för den inkommande ledningen och samlingsskensystemet. De trefasiga överspänningsstegen utlöser brytaren på högspänningssidan, vilket ger övermagnetiseringsskydd för transformatorn. ABB 5

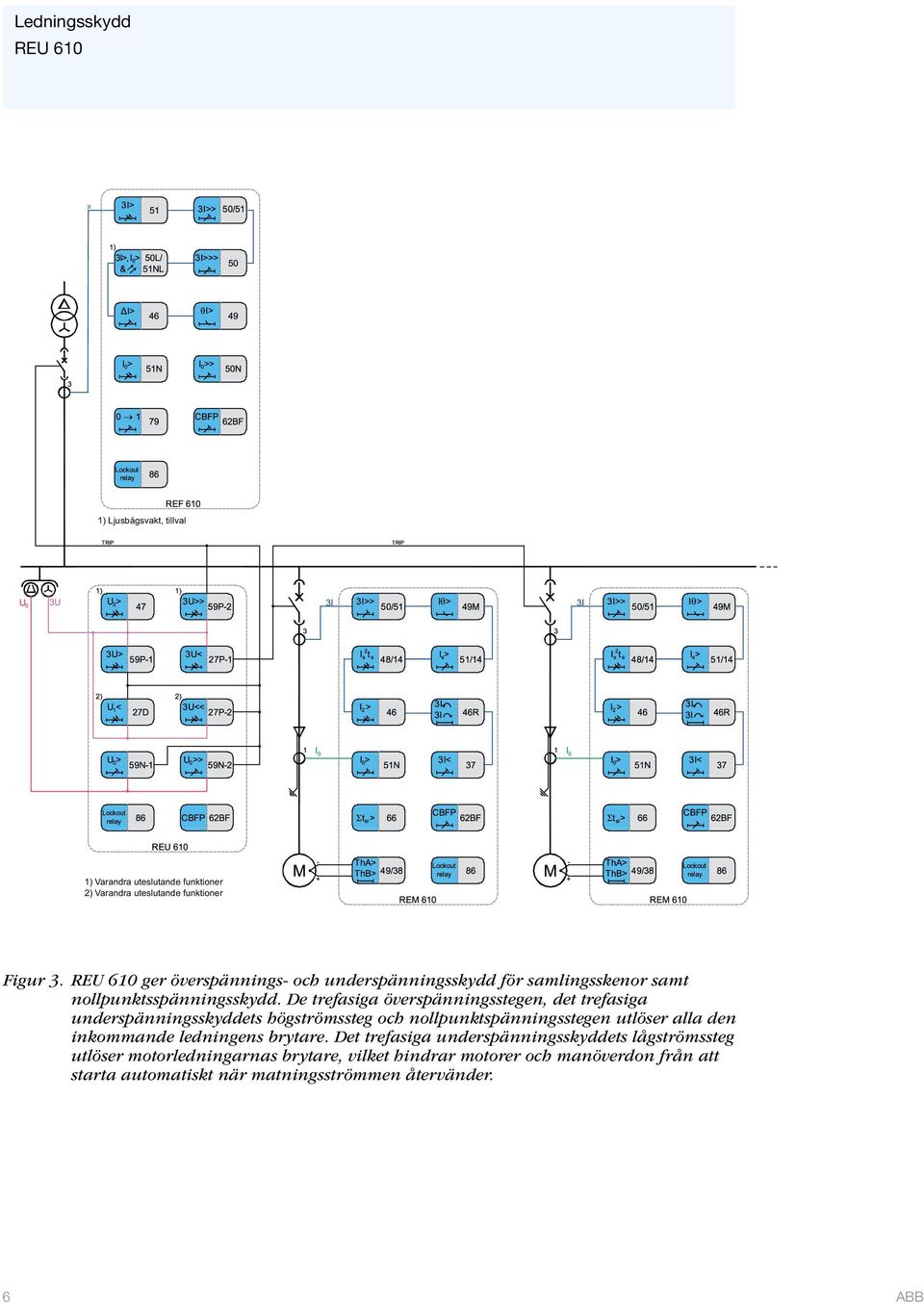

6 1) Ljusbågsvakt, tillval 1) Varandra uteslutande funktioner 2) Varandra uteslutande funktioner Figur 3. ger överspännings- och underspänningsskydd för samlingsskenor samt nollpunktsspänningsskydd. De trefasiga överspänningsstegen, det trefasiga underspänningsskyddets högströmssteg och nollpunktspänningsstegen utlöser alla den inkommande ledningens brytare. Det trefasiga underspänningsskyddets lågströmssteg utlöser motorledningarnas brytare, vilket hindrar motorer och manöverdon från att starta automatiskt när matningsströmmen återvänder. 6 ABB

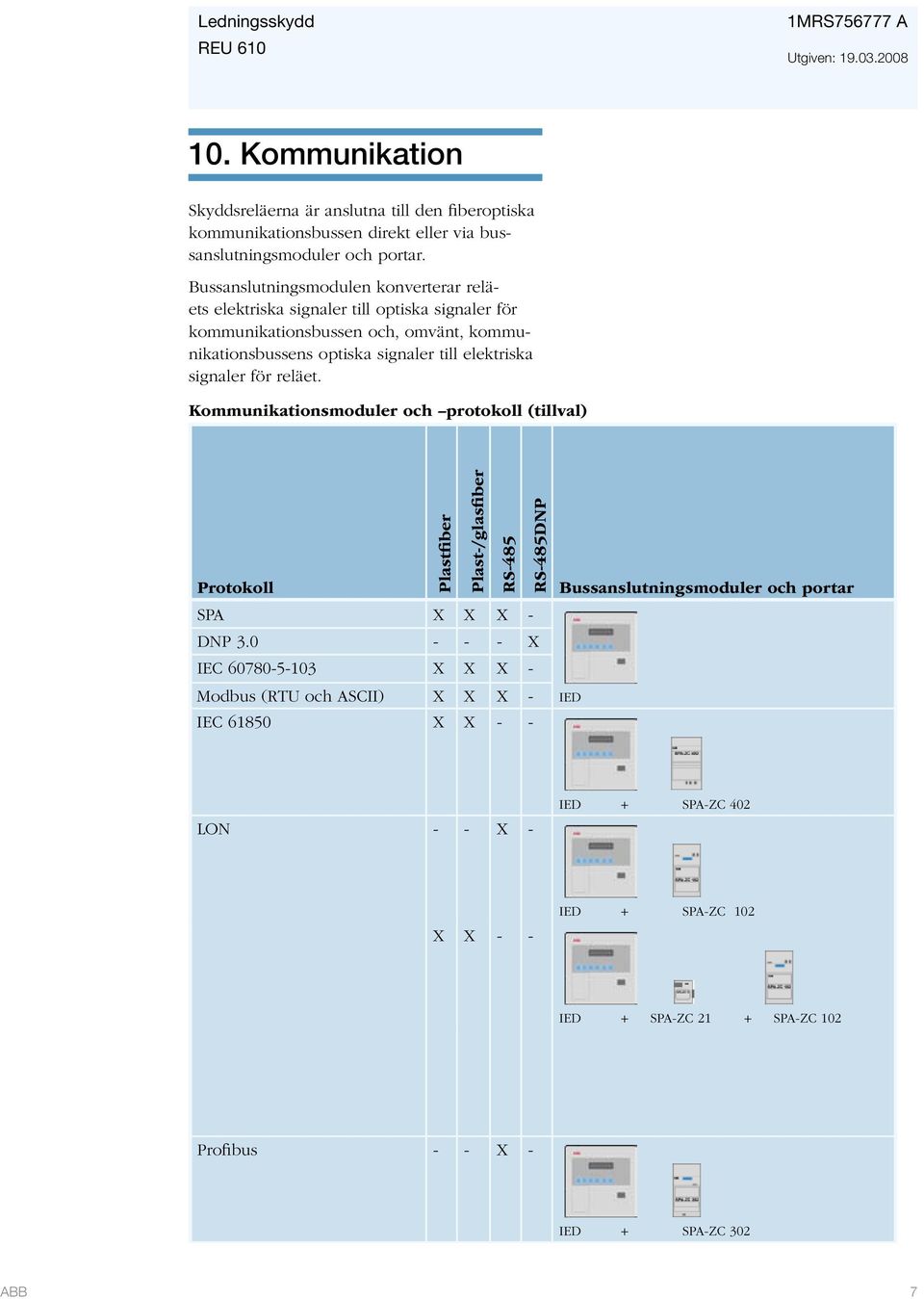

7 1MRS A Utgiven: Kommunikation Skyddsreläerna är anslutna till den fiberoptiska kommunikationsbussen direkt eller via bussanslutningsmoduler och portar. Bussanslutningsmodulen konverterar reläets elektriska signaler till optiska signaler för kommunikationsbussen och, omvänt, kommunikationsbussens optiska signaler till elektriska signaler för reläet. Kommunikationsmoduler och protokoll (tillval) Protokoll Plastfiber Plast-/glasfiber RS-485 RS-485DNP SPA X X X - DNP X IEC X X X - Modbus (RTU och ASCII) X X X - IEC X X - - Bussanslutningsmoduler och portar IED LON - - X - IED + SPA-ZC 402 X X - - IED + SPA-ZC 102 IED + SPA-ZC 21 + SPA-ZC 102 Profibus - - X - IED + SPA-ZC 302 ABB 7

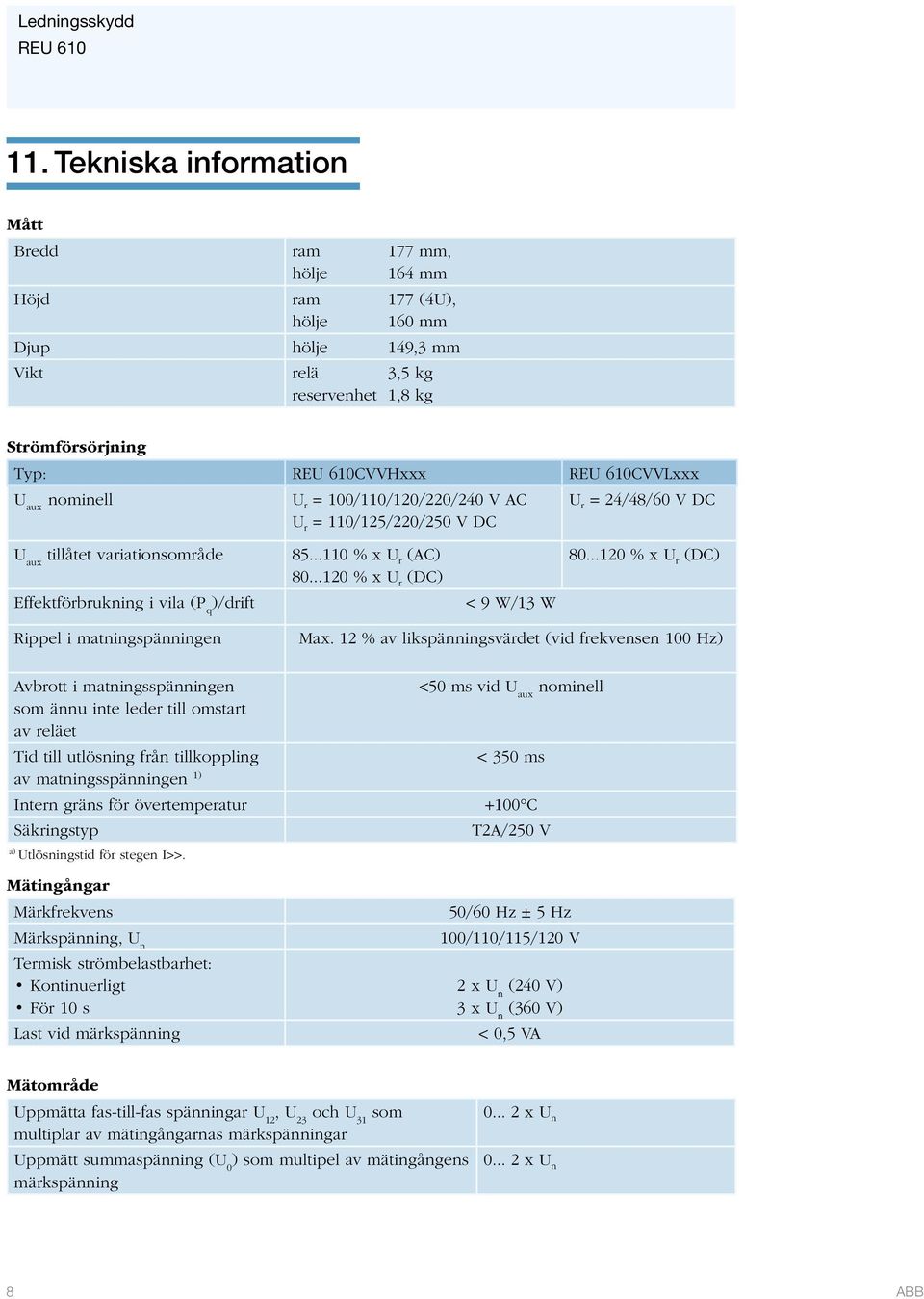

8 11. Tekniska information Mått Bredd ram 177 mm, hölje 164 mm Höjd ram 177 (4U), hölje 160 mm Djup hölje 149,3 mm Vikt relä 3,5 kg reservenhet 1,8 kg Strömförsörjning Typ: CVVHxxx CVVLxxx U aux nominell U aux tillåtet variationsområde Effektförbrukning i vila (P q )/drift U r = 100/110/120/220/240 V AC U r = 110/125/220/250 V DC % x U r (AC) % x U r (DC) < 9 W/13 W U r = 24/48/60 V DC % x U r (DC) Rippel i matningspänningen Avbrott i matningsspänningen som ännu inte leder till omstart av reläet Tid till utlösning från tillkoppling av matningsspänningen 1) Intern gräns för övertemperatur Säkringstyp a) Utlösningstid för stegen I>>. Mätingångar Märkfrekvens Märkspänning, U n Termisk strömbelastbarhet: Kontinuerligt För 10 s Last vid märkspänning Max. 12 % av likspänningsvärdet (vid frekvensen 100 Hz) <50 ms vid U aux nominell < 350 ms +100 C T2A/250 V 50/60 Hz ± 5 Hz 100/110/115/120 V 2 x U n (240 V) 3 x U n (360 V) < 0,5 VA Mätområde Uppmätta fas-till-fas spänningar U 12, U 23 och U 31 som multiplar av mätingångarnas märkspänningar Uppmätt summaspänning (U 0 ) som multipel av mätingångens märkspänning x U n x U n 8 ABB

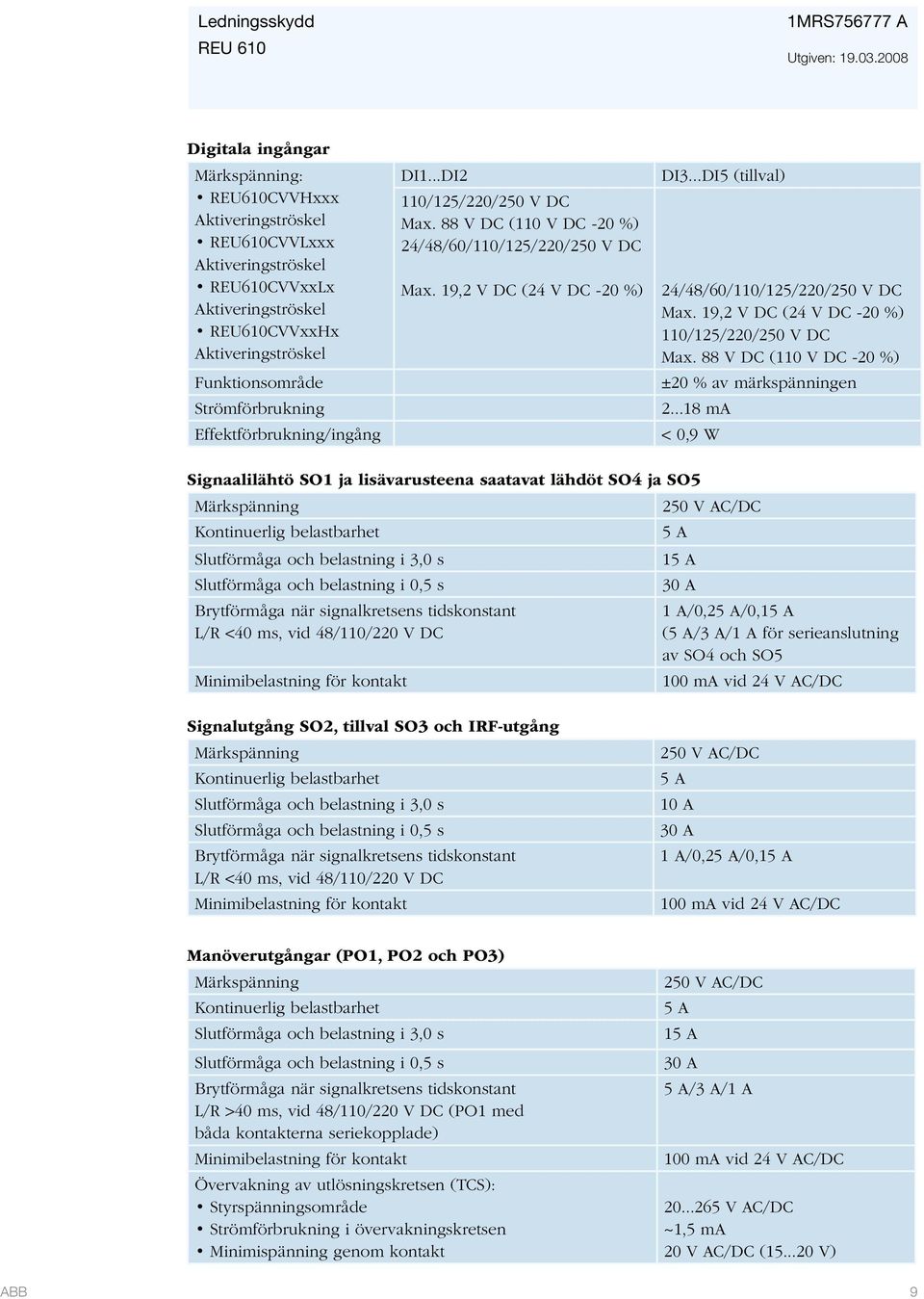

9 1MRS A Utgiven: Digitala ingångar Märkspänning: REU610CVVHxxx Aktiveringströskel REU610CVVLxxx Aktiveringströskel REU610CVVxxLx Aktiveringströskel REU610CVVxxHx Aktiveringströskel Funktionsområde Strömförbrukning Effektförbrukning/ingång DI1...DI2 110/125/220/250 V DC Max. 88 V DC (110 V DC -20 %) 24/48/60/110/125/220/250 V DC Max. 19,2 V DC (24 V DC -20 %) DI3...DI5 (tillval) 24/48/60/110/125/220/250 V DC Max. 19,2 V DC (24 V DC -20 %) 110/125/220/250 V DC Max. 88 V DC (110 V DC -20 %) ±20 % av märkspänningen ma < 0,9 W Signaalilähtö SO1 ja lisävarusteena saatavat lähdöt SO4 ja SO5 Märkspänning 250 V AC/DC Kontinuerlig belastbarhet 5 A Slutförmåga och belastning i 3,0 s 15 A Slutförmåga och belastning i 0,5 s 30 A Brytförmåga när signalkretsens tidskonstant L/R <40 ms, vid 48/110/220 V DC Minimibelastning för kontakt 1 A/0,25 A/0,15 A (5 A/3 A/1 A för serieanslutning av SO4 och SO5 100 ma vid 24 V AC/DC Signalutgång SO2, tillval SO3 och IRF-utgång Märkspänning Kontinuerlig belastbarhet Slutförmåga och belastning i 3,0 s Slutförmåga och belastning i 0,5 s Brytförmåga när signalkretsens tidskonstant L/R <40 ms, vid 48/110/220 V DC Minimibelastning för kontakt 250 V AC/DC 5 A 10 A 30 A 1 A/0,25 A/0,15 A 100 ma vid 24 V AC/DC Manöverutgångar (PO1, PO2 och PO3) Märkspänning Kontinuerlig belastbarhet Slutförmåga och belastning i 3,0 s Slutförmåga och belastning i 0,5 s Brytförmåga när signalkretsens tidskonstant L/R >40 ms, vid 48/110/220 V DC (PO1 med båda kontakterna seriekopplade) Minimibelastning för kontakt Övervakning av utlösningskretsen (TCS): Styrspänningsområde Strömförbrukning i övervakningskretsen Minimispänning genom kontakt 250 V AC/DC 5 A 15 A 30 A 5 A/3 A/1 A 100 ma vid 24 V AC/DC V AC/DC ~1,5 ma 20 V AC/DC ( V) ABB 9

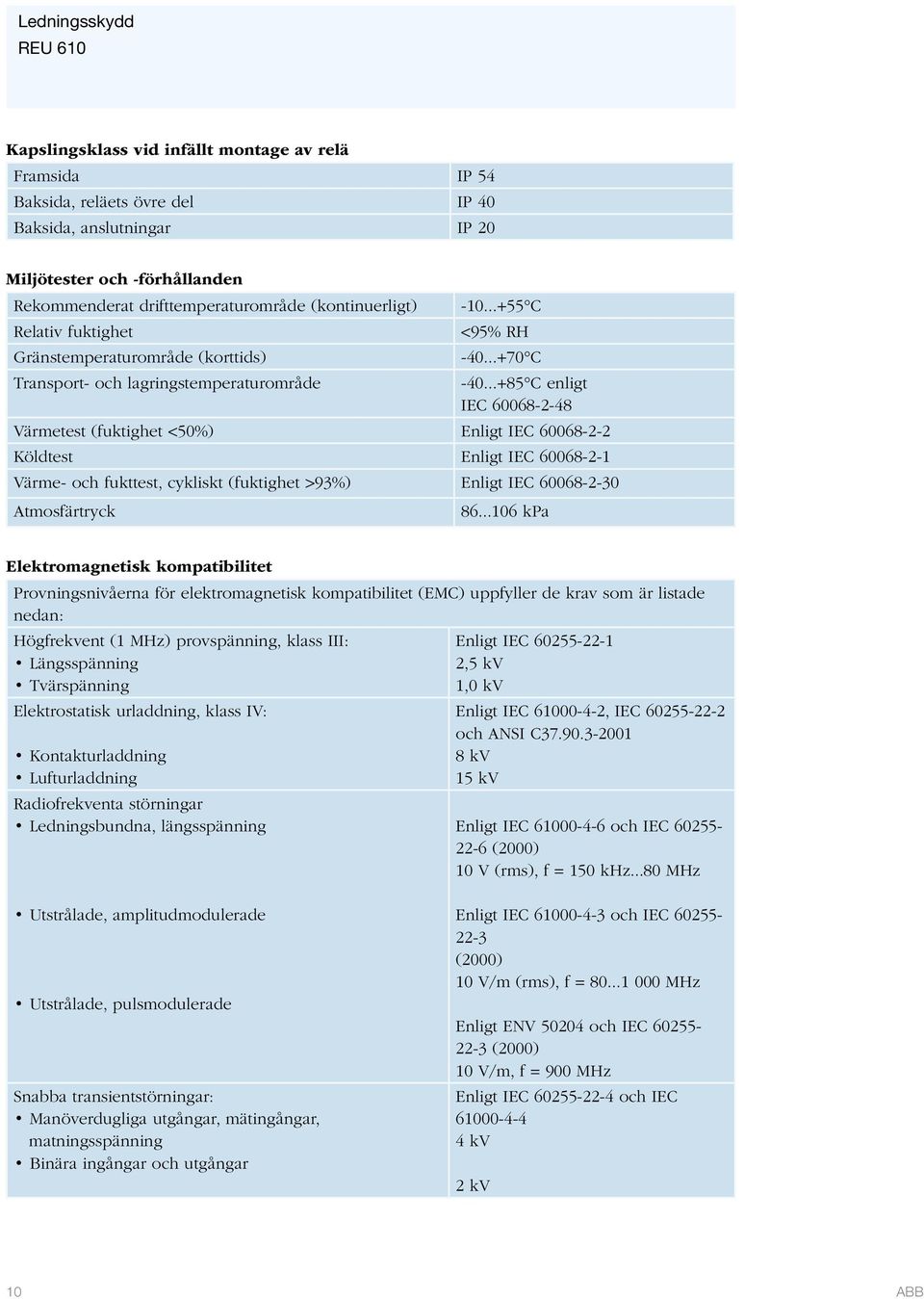

10 Kapslingsklass vid infällt montage av relä Framsida IP 54 Baksida, reläets övre del IP 40 Baksida, anslutningar IP 20 Miljötester och -förhållanden Rekommenderat drifttemperaturområde (kontinuerligt) C Relativ fuktighet <95% RH Gränstemperaturområde (korttids) C Transport- och lagringstemperaturområde C enligt IEC Värmetest (fuktighet <50%) Enligt IEC Köldtest Enligt IEC Värme- och fukttest, cykliskt (fuktighet >93%) Enligt IEC Atmosfärtryck kpa Elektromagnetisk kompatibilitet Provningsnivåerna för elektromagnetisk kompatibilitet (EMC) uppfyller de krav som är listade nedan: Högfrekvent (1 MHz) provspänning, klass III: Längsspänning Tvärspänning Elektrostatisk urladdning, klass IV: Kontakturladdning Lufturladdning Radiofrekventa störningar Ledningsbundna, längsspänning Enligt IEC ,5 kv 1,0 kv Enligt IEC , IEC och ANSI C kv 15 kv Enligt IEC och IEC (2000) 10 V (rms), f = 150 khz...80 MHz Utstrålade, amplitudmodulerade Utstrålade, pulsmodulerade Snabba transientstörningar: Manöverdugliga utgångar, mätingångar, matningsspänning Binära ingångar och utgångar Enligt IEC och IEC (2000) 10 V/m (rms), f = MHz Enligt ENV och IEC (2000) 10 V/m, f = 900 MHz Enligt IEC och IEC kv 2 kv 10 ABB

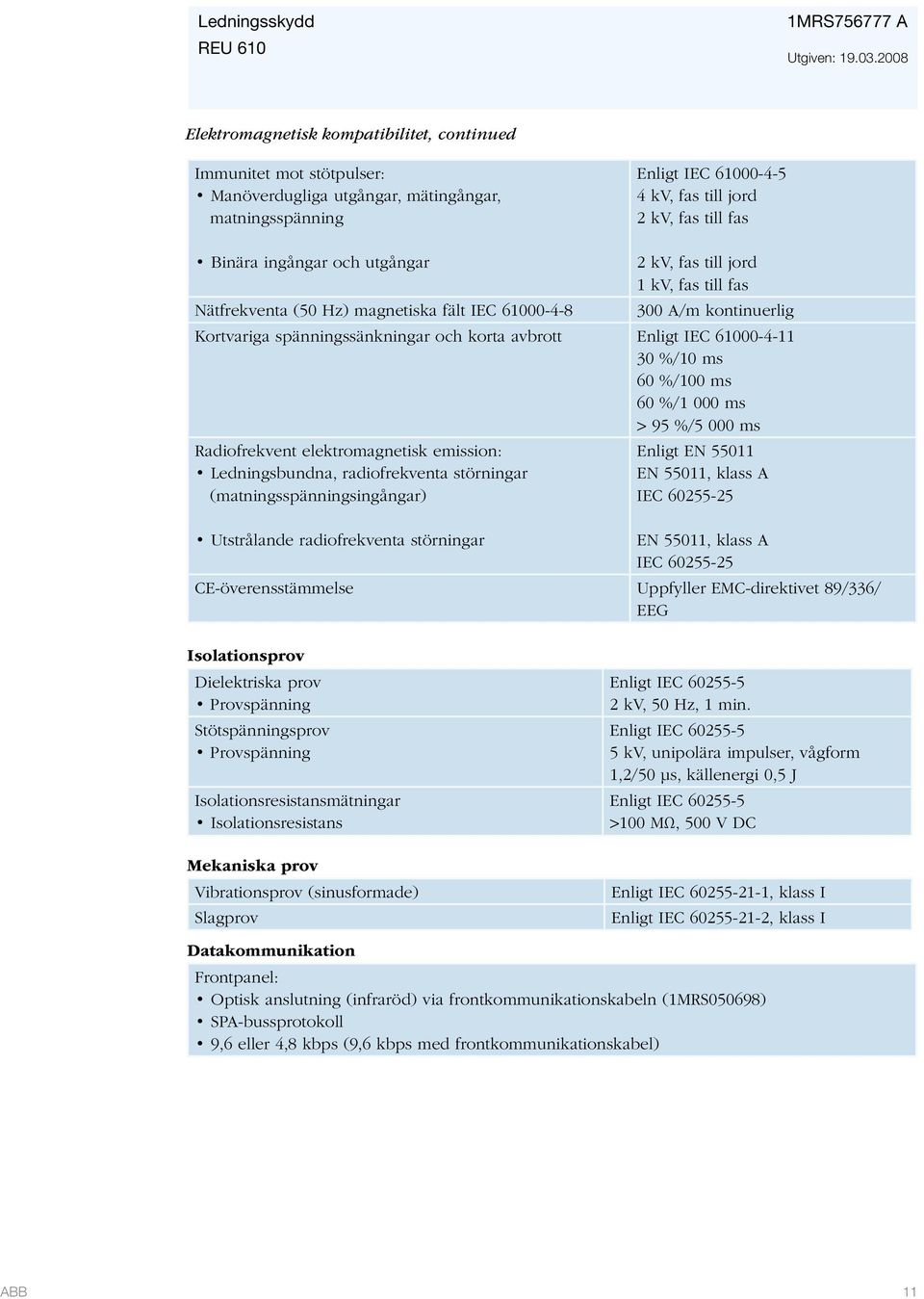

11 1MRS A Utgiven: Elektromagnetisk kompatibilitet, continued Immunitet mot stötpulser: Manöverdugliga utgångar, mätingångar, matningsspänning Enligt IEC kv, fas till jord 2 kv, fas till fas Binära ingångar och utgångar 2 kv, fas till jord 1 kv, fas till fas Nätfrekventa (50 Hz) magnetiska fält IEC A/m kontinuerlig Kortvariga spänningssänkningar och korta avbrott Enligt IEC %/10 ms 60 %/100 ms 60 %/1 000 ms > 95 %/5 000 ms Radiofrekvent elektromagnetisk emission: Ledningsbundna, radiofrekventa störningar (matningsspänningsingångar) Enligt EN EN 55011, klass A IEC Utstrålande radiofrekventa störningar EN 55011, klass A IEC CE-överensstämmelse Uppfyller EMC-direktivet 89/336/ EEG Isolationsprov Dielektriska prov Provspänning Stötspänningsprov Provspänning Isolationsresistansmätningar Isolationsresistans Mekaniska prov Vibrationsprov (sinusformade) Slagprov Enligt IEC kv, 50 Hz, 1 min. Enligt IEC kv, unipolära impulser, vågform 1,2/50 μs, källenergi 0,5 J Enligt IEC >100 MΩ, 500 V DC Enligt IEC , klass I Enligt IEC , klass I Datakommunikation Frontpanel: Optisk anslutning (infraröd) via frontkommunikationskabeln (1MRS050698) SPA-bussprotokoll 9,6 eller 4,8 kbps (9,6 kbps med frontkommunikationskabel) ABB 11

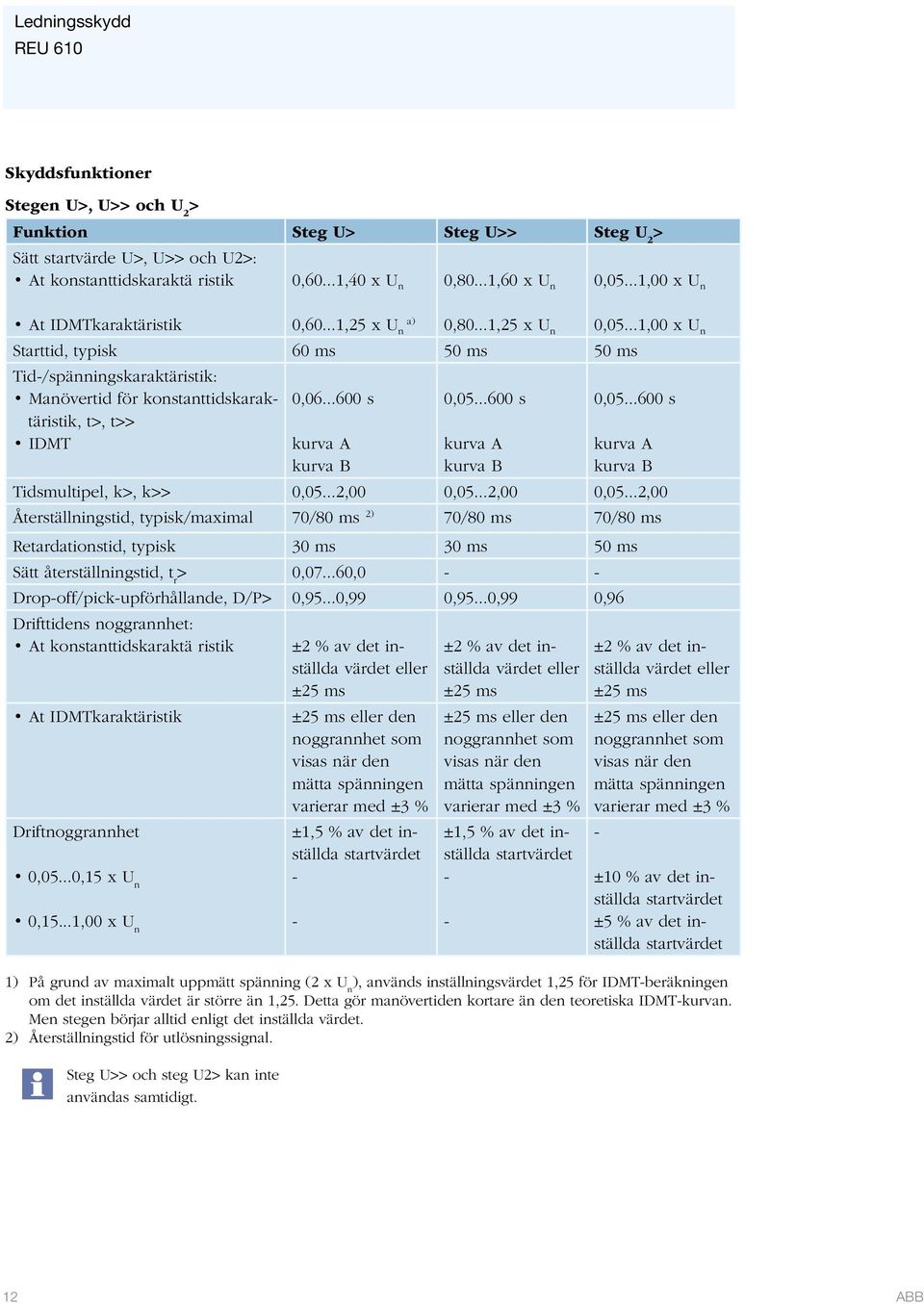

12 Skyddsfunktioner Stegen U>, U>> och U 2 > Funktion Steg U> Steg U>> Steg U 2 > Sätt startvärde U>, U>> och U2>: At konstanttidskaraktä ristik 0,60...1,40 x U n 0,80...1,60 x U n 0,05...1,00 x U n At IDMTkaraktäristik a) 0,60...1,25 x U n 0,80...1,25 x U n 0,05...1,00 x U n Starttid, typisk 60 ms 50 ms 50 ms Tid-/spänningskaraktäristik: Manövertid för konstanttidskaraktäristik, t>, t>> IDMT 0, s kurva A kurva B 0, s kurva A kurva B 0, s kurva A kurva B Tidsmultipel, k>, k>> 0,05...2,00 0,05...2,00 0,05...2,00 Återställningstid, typisk/maximal 70/80 ms 2) 70/80 ms 70/80 ms Retardationstid, typisk 30 ms 30 ms 50 ms Sätt återställningstid, t r > 0, ,0 - - Drop-off/pick-upförhållande, D/P> 0,95...0,99 0,95...0,99 0,96 Drifttidens noggrannhet: At konstanttidskaraktä ristik At IDMTkaraktäristik Driftnoggrannhet 0,05...0,15 x U n 0,15...1,00 x U n ±2 % av det inställda värdet eller ±25 ms ±25 ms eller den noggrannhet som visas när den mätta spänningen varierar med ±3 % ±1,5 % av det inställda startvärdet - - ±2 % av det inställda värdet eller ±25 ms ±25 ms eller den noggrannhet som visas när den mätta spänningen varierar med ±3 % ±1,5 % av det inställda startvärdet - - ±2 % av det inställda värdet eller ±25 ms ±25 ms eller den noggrannhet som visas när den mätta spänningen varierar med ±3 % - ±10 % av det inställda startvärdet ±5 % av det inställda startvärdet 1) På grund av maximalt uppmätt spänning (2 x U n ), används inställningsvärdet 1,25 för IDMT-beräkningen om det inställda värdet är större än 1,25. Detta gör manövertiden kortare än den teoretiska IDMT-kurvan. Men stegen börjar alltid enligt det inställda värdet. 2) Återställningstid för utlösningssignal. Steg U>> och steg U2> kan inte användas samtidigt. 12 ABB

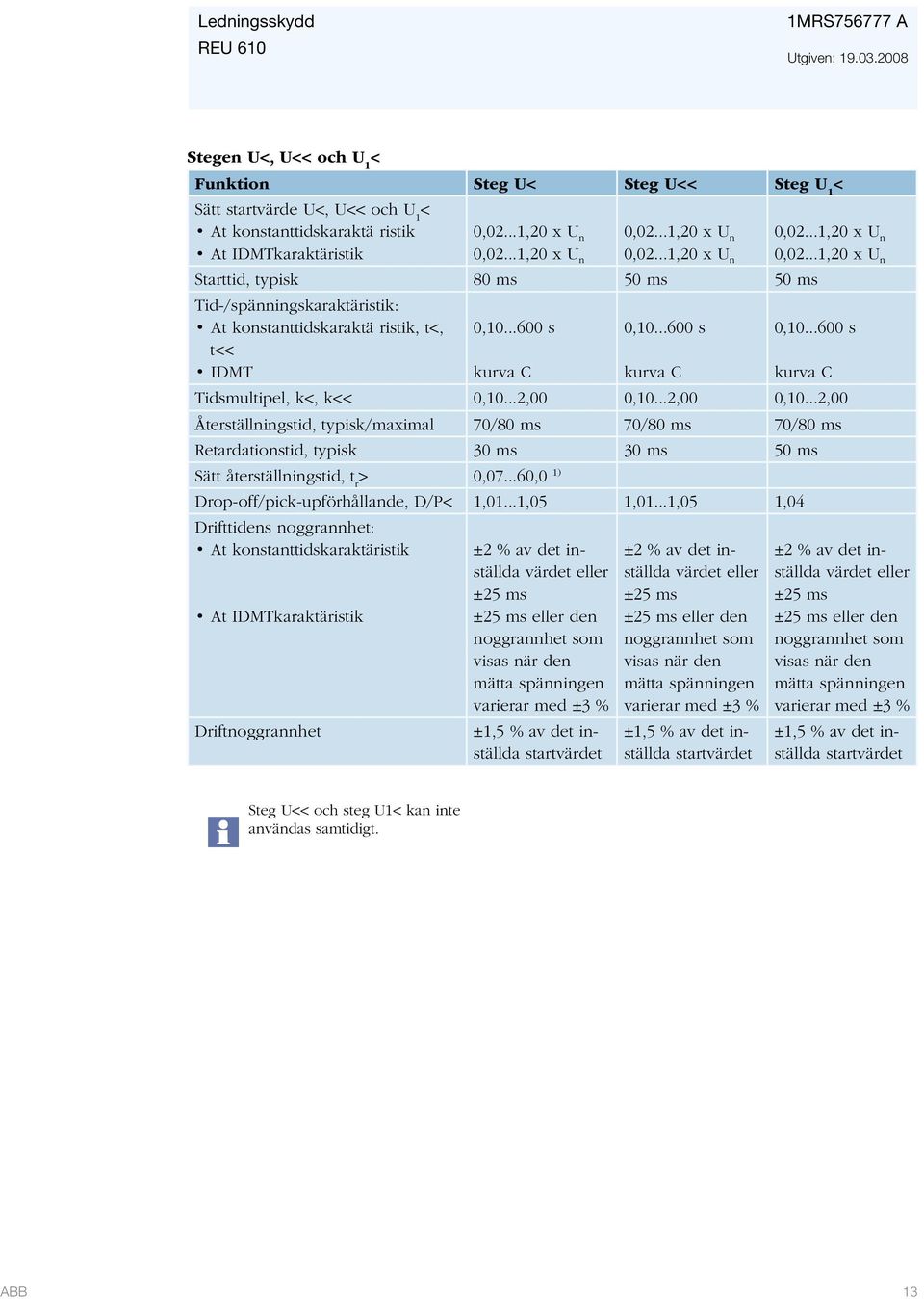

13 1MRS A Utgiven: Stegen U<, U<< och U 1 < Funktion Steg U< Steg U<< Steg U 1 < Sätt startvärde U<, U<< och U 1 < At konstanttidskaraktä ristik At IDMTkaraktäristik 0,02...1,20 x U n 0,02...1,20 x U n 0,02...1,20 x U n 0,02...1,20 x U n 0,02...1,20 x U n 0,02...1,20 x U n Starttid, typisk 80 ms 50 ms 50 ms Tid-/spänningskaraktäristik: At konstanttidskaraktä ristik, t<, t<< IDMT 0, s kurva C 0, s kurva C 0, s kurva C Tidsmultipel, k<, k<< 0,10...2,00 0,10...2,00 0,10...2,00 Återställningstid, typisk/maximal 70/80 ms 70/80 ms 70/80 ms Retardationstid, typisk 30 ms 30 ms 50 ms Sätt återställningstid, t r > 0, ,0 1) Drop-off/pick-upförhållande, D/P< 1,01...1,05 1,01...1,05 1,04 Drifttidens noggrannhet: At konstanttidskaraktäristik At IDMTkaraktäristik Driftnoggrannhet ±2 % av det inställda värdet eller ±25 ms ±25 ms eller den noggrannhet som visas när den mätta spänningen varierar med ±3 % ±1,5 % av det inställda startvärdet ±2 % av det inställda värdet eller ±25 ms ±25 ms eller den noggrannhet som visas när den mätta spänningen varierar med ±3 % ±1,5 % av det inställda startvärdet ±2 % av det inställda värdet eller ±25 ms ±25 ms eller den noggrannhet som visas när den mätta spänningen varierar med ±3 % ±1,5 % av det inställda startvärdet Steg U<< och steg U1< kan inte användas samtidigt. ABB 13

14 Portaat U 0 > ja U 0 >> Funktion Steg U 0 > Steg U 0 >> Sätt startvärde U 0 > och U 0 >>: At konstanttidskaraktäristik 2, % U n 2, % U n Starttid, typisk 70 ms 60 ms Tid-/spänningskaraktäristik: Manövertid för konstanttidskaraktäristik, 0, s 0, s t 0 >, t 0 >> Återställningstid, typisk/maximal 30/50 ms 2) 30/50 ms Retardationstid, typisk 30 ms 30 ms Sätt återställningstid, t Eller > 0, ,0 s 100 ms Drop-off/pick-upförhållande, typiskt 0,96 0,96 Drifttidens noggrannhet: At konstanttidskaraktäristik Driftnoggrannhet ±2 % av det inställda värdet eller ±25 ms ±1,5 % av det inställda värdet eller ±0,05 % U n ±2 % av det inställda värdet eller ±25 ms ±1,5 % av det inställda värdet eller ±0,05 % U n CBFP Funktion Inställd manövertid Fas-till-fas-spänningströskel för extern triggning av CBFP: Pick-up/drop-off Värde 0, ,0 s 0,15/0,10 x U n 14 ABB

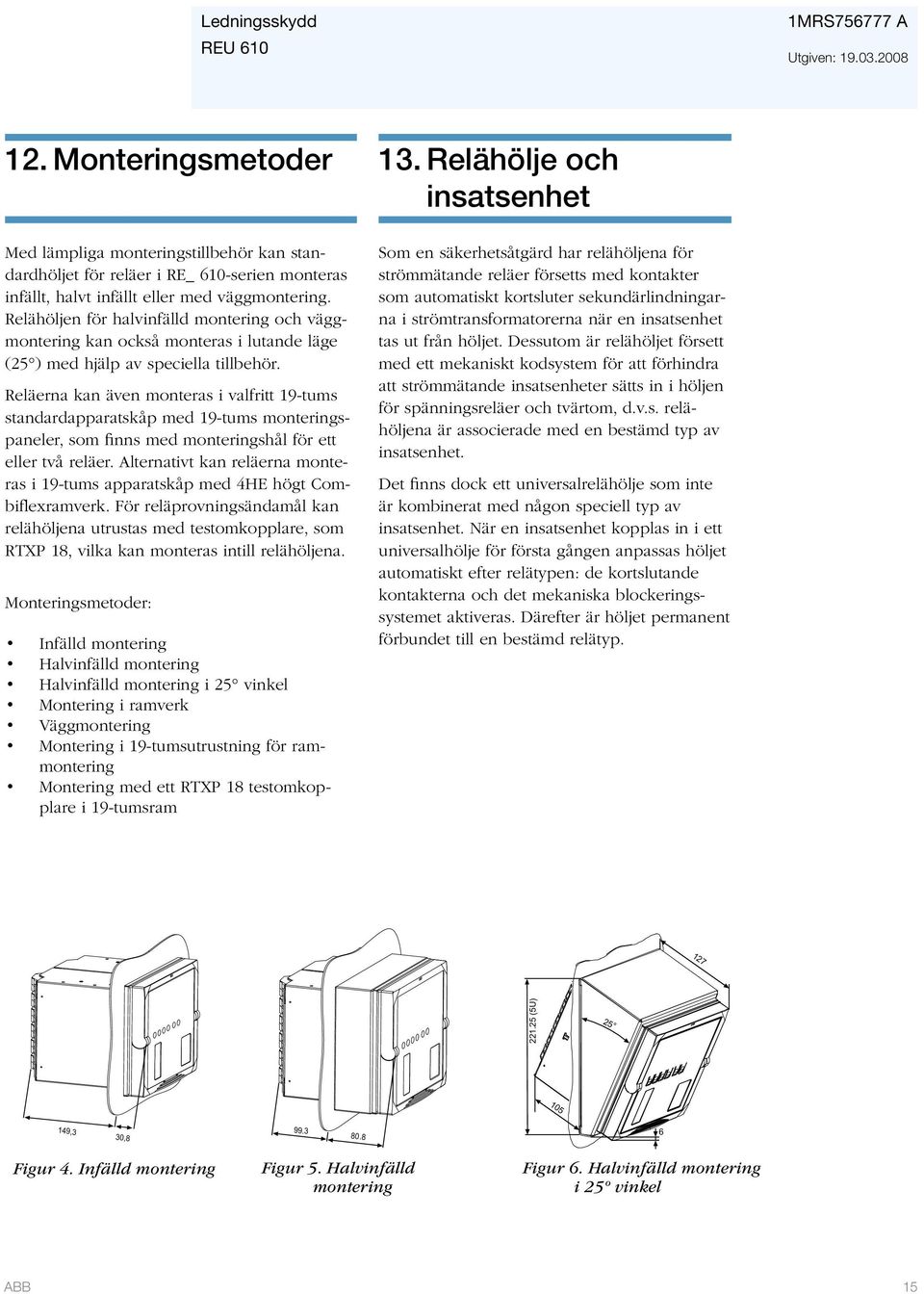

15 1MRS A Utgiven: Monteringsmetoder Med lämpliga monteringstillbehör kan standardhöljet för reläer i RE_ 610-serien monteras infällt, halvt infällt eller med väggmontering. Relähöljen för halvinfälld montering och väggmontering kan också monteras i lutande läge (25 ) med hjälp av speciella tillbehör. Reläerna kan även monteras i valfritt 19-tums standardapparatskåp med 19-tums monteringspaneler, som finns med monteringshål för ett eller två reläer. Alternativt kan reläerna monteras i 19-tums apparatskåp med 4HE högt Combiflexramverk. För reläprovningsändamål kan relähöljena utrustas med testomkopplare, som RTXP 18, vilka kan monteras intill relähöljena. Monteringsmetoder: Infälld montering Halvinfälld montering Halvinfälld montering i 25 vinkel Montering i ramverk Väggmontering Montering i 19-tumsutrustning för rammontering Montering med ett RTXP 18 testomkopplare i 19-tumsram 13. Relähölje och insatsenhet Som en säkerhetsåtgärd har relähöljena för strömmätande reläer försetts med kontakter som automatiskt kortsluter sekundärlindningarna i strömtransformatorerna när en insatsenhet tas ut från höljet. Dessutom är relähöljet försett med ett mekaniskt kodsystem för att förhindra att strömmätande insatsenheter sätts in i höljen för spänningsreläer och tvärtom, d.v.s. relähöljena är associerade med en bestämd typ av insatsenhet. Det finns dock ett universalrelähölje som inte är kombinerat med någon speciell typ av insatsenhet. När en insatsenhet kopplas in i ett universalhölje för första gången anpassas höljet automatiskt efter relätypen: de kortslutande kontakterna och det mekaniska blockeringssystemet aktiveras. Därefter är höljet permanent förbundet till en bestämd relätyp. Figur 4. Infälld montering Figur 5. Halvinfälld montering Figur 6. Halvinfälld montering i 25º vinkel ABB 15

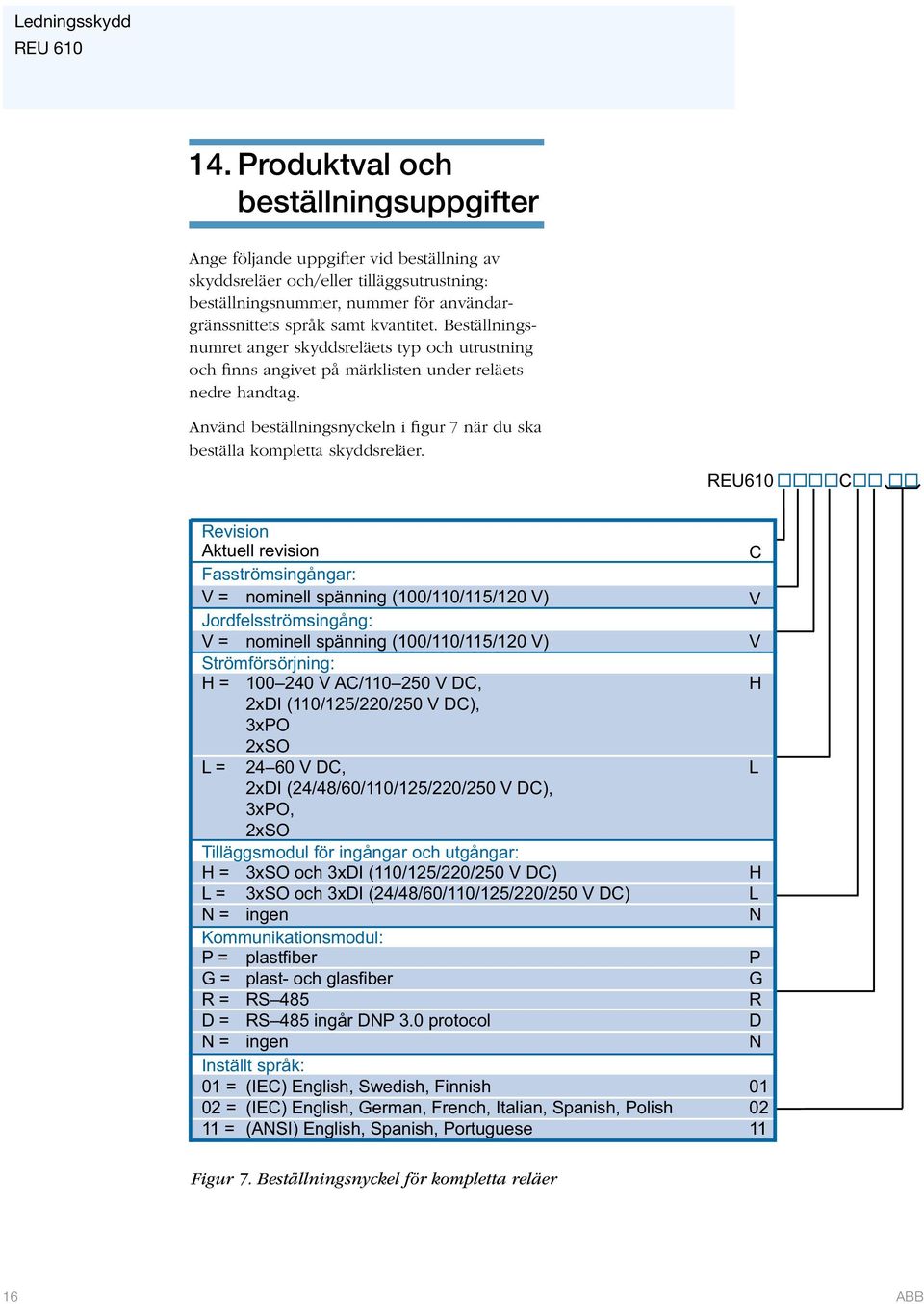

16 14. Produktval och beställningsuppgifter Ange följande uppgifter vid beställning av skyddsreläer och/eller tilläggsutrustning: beställningsnummer, nummer för användargränssnittets språk samt kvantitet. Beställningsnumret anger skyddsreläets typ och utrustning och finns angivet på märklisten under reläets nedre handtag. Använd beställningsnyckeln i figur 7 när du ska beställa kompletta skyddsreläer. REU610 Revision Aktuell revision Fasströmsingångar: V = nominell spänning (100/110/115/120 V) Jordfelsströmsingång: V = nominell spänning (100/110/115/120 V) Strömförsörjning: H = V AC/ V DC, 2xDI (110/125/220/250 V DC), 3xPO 2xSO L = V DC, 2xDI (24/48/60/110/125/220/250 V DC), 3xPO, 2xSO Tilläggsmodul för ingångar och utgångar: H = 3xSO och 3xDI (110/125/220/250 V DC) L = 3xSO och 3xDI (24/48/60/110/125/220/250 V DC) N = ingen Kommunikationsmodul: P = plastfiber G = plast- och glasfiber R = RS 485 D = RS 485 ingår DNP 3.0 protocol N = ingen Inställt språk: 01 = (IEC) English, Swedish, Finnish 02 = (IEC) English, German, French, Italian, Spanish, Polish 11 = (ANSI) English, Spanish, Portuguese C V V H L H L N P G R D N Figur 7. Beställningsnyckel för kompletta reläer 16 ABB

17 1MRS A Utgiven: Använd beställningsnyckeln i figur 8 när du ska beställa reservdelar. REU610 S S Revision Aktuell revision Fasströmsingångar: V = nominell spänning (100/110/115/120 V) Jordfelsströmsingång: V = nominell spänning (100/110/115/120 V) Strömförsörjning: H = V AC/ V DC, 2xDI (110/125/220/250 V DC), 3xPO 2xSO L = V DC, 2xDI (24/48/60/110/125/220/250 V DC), 3xPO, 2xSO Tilläggsmodul för ingångar och utgångar: H = 3xSO och 3xDI (110/125/220/250 V DC) L = 3xSO och 3xDI (24/48/60/110/125/220/250 V DC) N = ingen Inställt språk: 01 = (IEC) English, Swedish, Finnish 02 = (IEC) English, German, French, Italian, Spanish, Polish 11 = (ANSI) English, Spanish, Portuguese C V V H L H L N Figur 8. Beställningsnyckel för reservdelar ABB 17

18 15. Tillbehör och verktyg Artikel Kablar Frontkommunikationskabel Monteringstillbehör Monteringssats för halvinfälld montering Monteringssats för sluttande halvinfälld montering Monteringssats för 19-tumsram med öppning för ett relä Monteringssats för 19-tumsram med öppning för två reläer Ytmonteringsram Monteringskonsol för RTXP 18 Monteringskonsol för 4U hög Combiflex-ram Testomkopplare Testomkopplare RTXP 18 Kommunikationskort (tillval) Plastfiber RS-485 Plast- och glasfiber RS-485 inklusive DNP 3.0-protokoll RE_ 610 universalhöljen Tomt universalrelähölje för RE_ 610 Beställningsnr 1MRS MSR MSR MSR MSR MSR MSR MSR MSR MRS MRS MRS MRS MSR Konfiguration, inställning och SA-systemverktyg Konfiguration, inställning och SAsystemverktyg CAP 501 Relay Setting Tool CAP 50 CAP 505 Relay Setting Tool CAP 50 SMS 510 Substation Monitoring System LIB 510 Library for MicroSCADA v Version v eller senare v eller senare SMS 510 v eller senare LIB 510 v eller senare 18 ABB

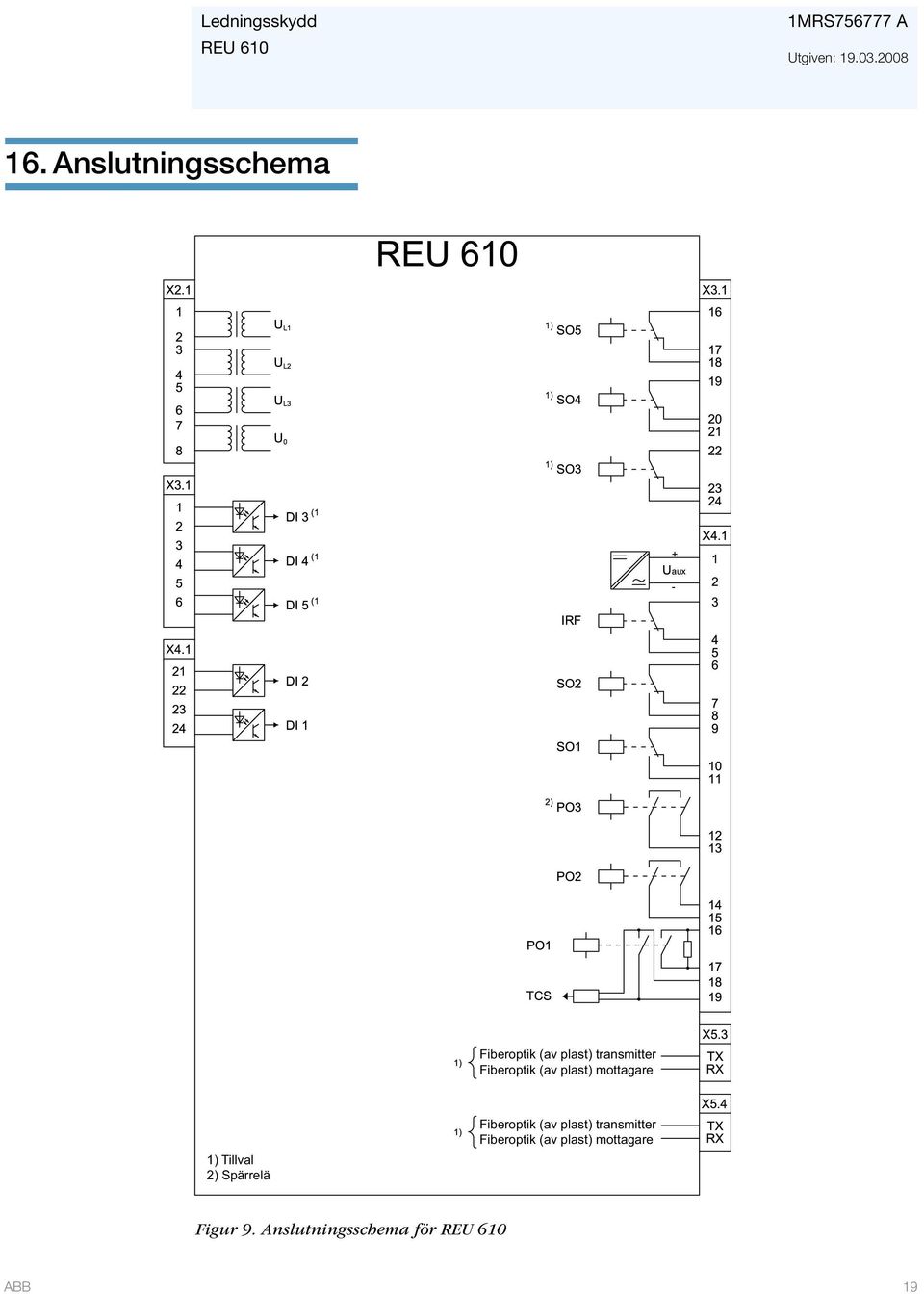

19 1MRS A Utgiven: Anslutningsschema Fiberoptik (av plast) transmitter Fiberoptik (av plast) mottagare 1) Tillval 2) Spärrelä Fiberoptik (av plast) transmitter Fiberoptik (av plast) mottagare Figur 9. Anslutningsschema för ABB 19

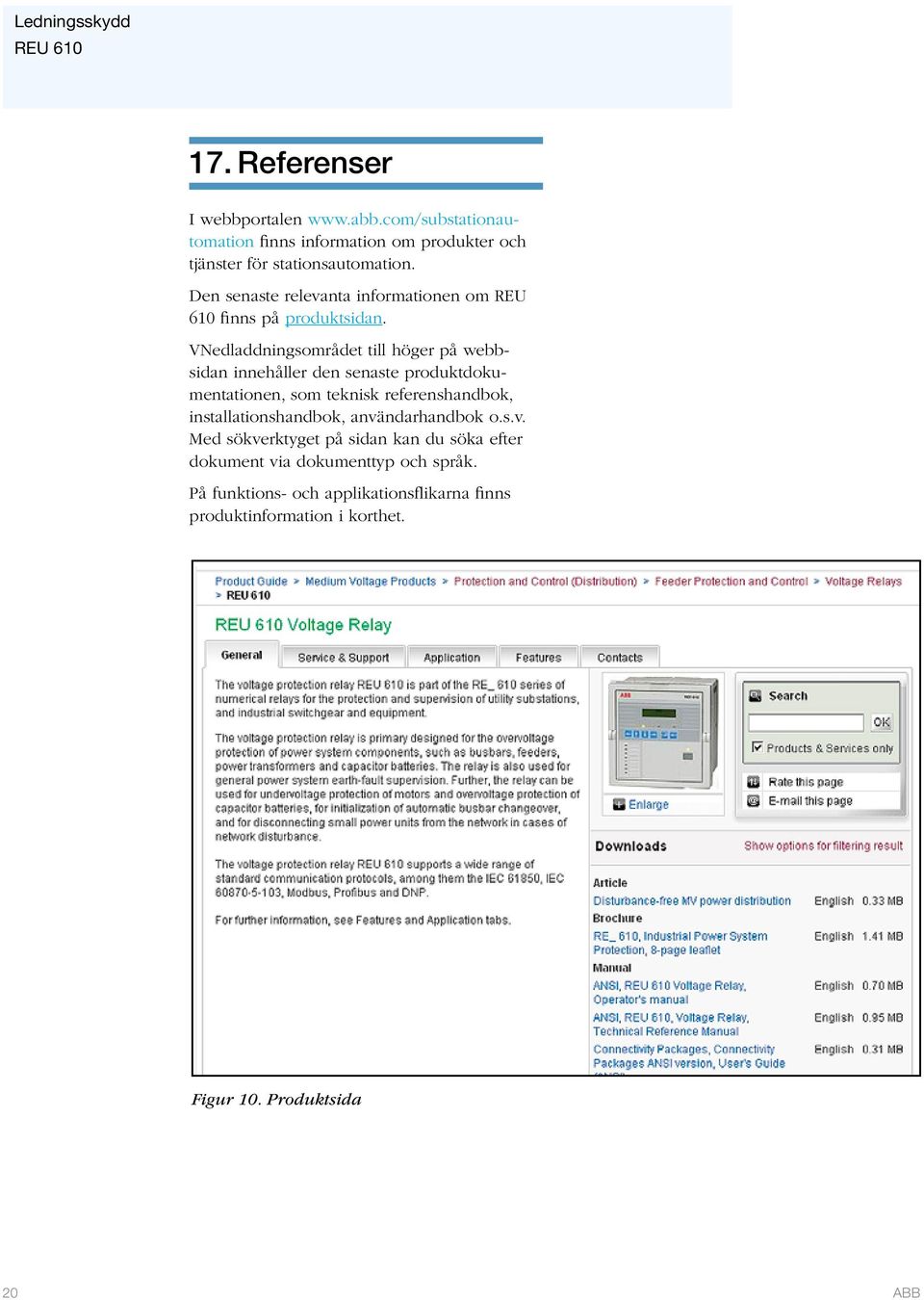

20 17. Referenser I webbportalen finns information om produkter och tjänster för stationsautomation. Den senaste relevanta informationen om REU 610 finns på produktsidan. VNedladdningsområdet till höger på webbsidan innehåller den senaste produktdokumentationen, som teknisk referenshandbok, installationshandbok, användarhandbok o.s.v. Med sökverktyget på sidan kan du söka efter dokument via dokumenttyp och språk. På funktions- och applikationsflikarna finns produktinformation i korthet. Figur 10. Produktsida 20 ABB

21

22

23

24 ABB Oy Distribution Automation P.O. Box 699 FI VAASA, Finland Telefon Fax MRS A Copyright 2009 ABB. Alla rättigheter förbehålles.
