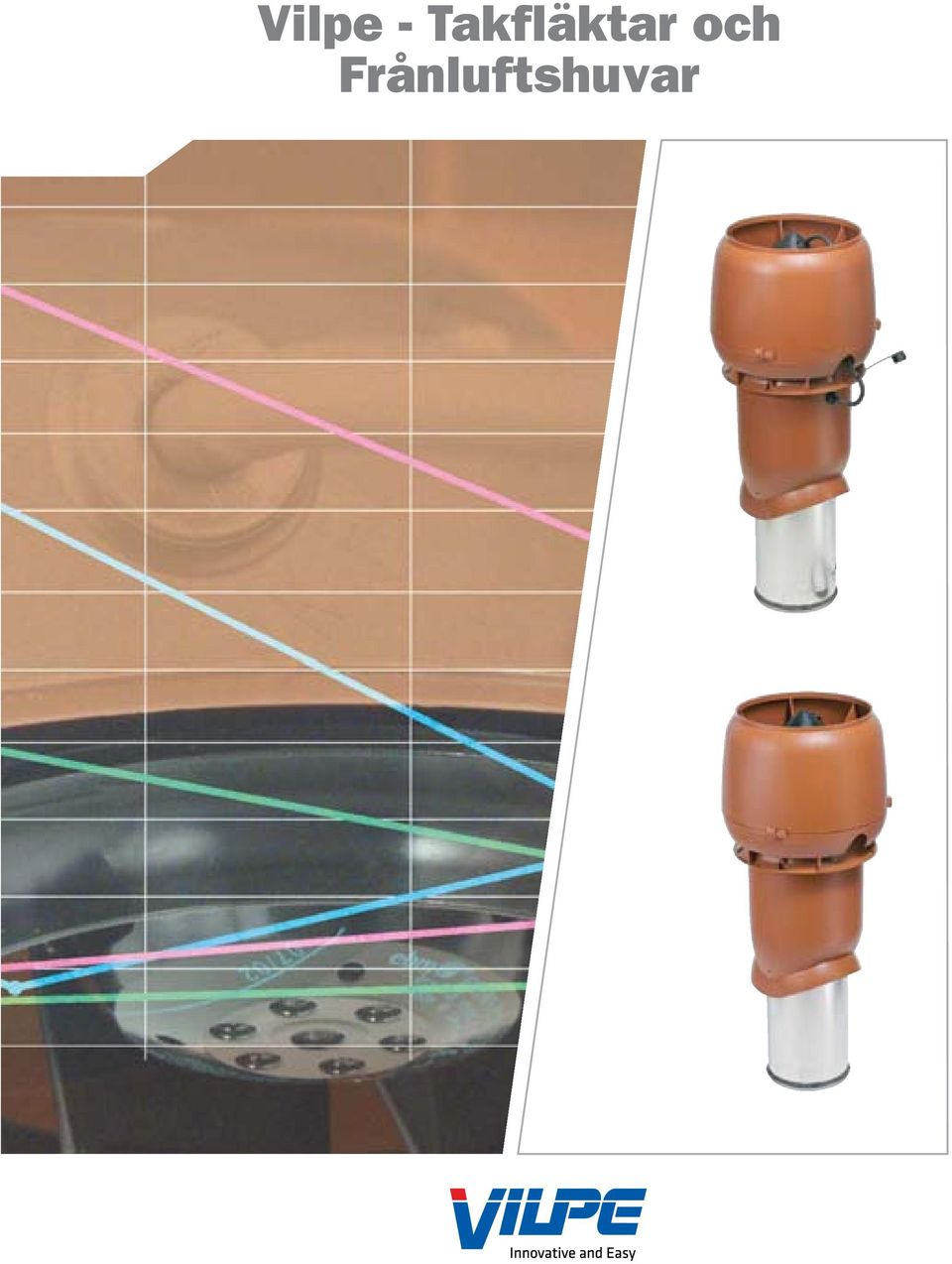

1 Vilpe - Takfläktar och Frånluftshuvar

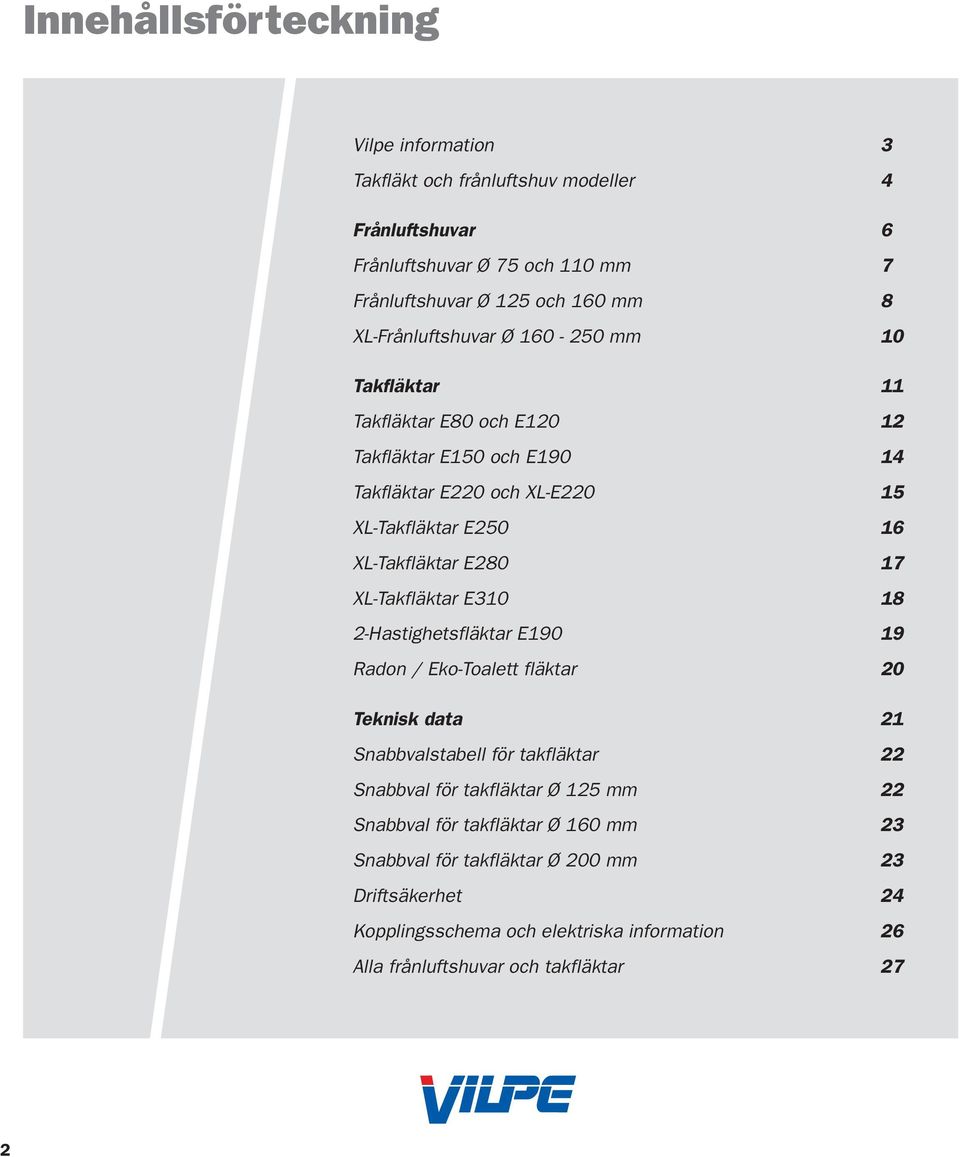

2 Innehållsförteckning Vilpe information 3 Takfläkt och frånluftshuv modeller 4 Frånluftshuvar 6 Frånluftshuvar Ø 75 och 110 mm 7 Frånluftshuvar Ø 125 och 160 mm 8 XL-Frånluftshuvar Ø mm 10 Takfläktar 11 Takfläktar E80 och E Takfläktar E150 och E Takfläktar E220 och XL-E XL-Takfläktar E XL-Takfläktar E XL-Takfläktar E Hastighetsfläktar E Radon / Eko-Toalett fläktar 20 Teknisk data 21 Snabbvalstabell för takfläktar 22 Snabbval för takfläktar Ø 125 mm 22 Snabbval för takfläktar Ø 160 mm 23 Snabbval för takfläktar Ø 200 mm 23 Driftsäkerhet 24 Kopplingsschema och elektriska information 26 Alla frånluftshuvar och takfläktar 27 2

3 Vilpe information Vilpe Ventilation System Takfläktar Radon/Eko-Toalett fläktar Frånluftshuvar Avloppsluftare Avluftare Takluckor Antänntätningar Ross ventilationsrör - ventilation av husets krypgrund Vilpe Takfläktar Effektklasser: E80, E120, E150, E190, E220, E250, E280, E310-R4E Komplett rapportering - test resultat - certifikat Uppåtblåsande takfläktar Ljuddämpare i röret: E150P och E190P Tystgående motor med underhållsfria kullager Motorn är steglöst reglerbar Motorenheten är löstbar utan verktyg Vilpe Material polypropen plast (PP) - korrosionbeständig - väderbeständig och slagtålig - återvinningsbar - genomfärgad - UV-skyddad - kemiskt neutral - klarar en temperartur beständigt på mellan -30 C och +80 C, kortare perioder -40 C C P-modell och Kon-modell takfläktar och frånluftshuvar är isolerade - E80 & E120 takfläktar och frånluftshuv-125 är isolerade med polyuretan. - E150 & E190 takfläktar är isolerade med mineralull. - E220 och alla XL-takfläktar såsom frånluftshuvar-160 och alla XL-frånluftshuvar är isolerade med polystyren. Vilpe Standardfärger svart - RR 33 - RAL 9005 brun - RR 32 grön - RR 11 Vilpe Montering Montering av en takfläkt finns i separat "Step by Step" - monteringsinstruktion. grå - RR 23 - RAL 7015 röd - RR 28/29 - RAL 3009 tegel röd - RR RAL

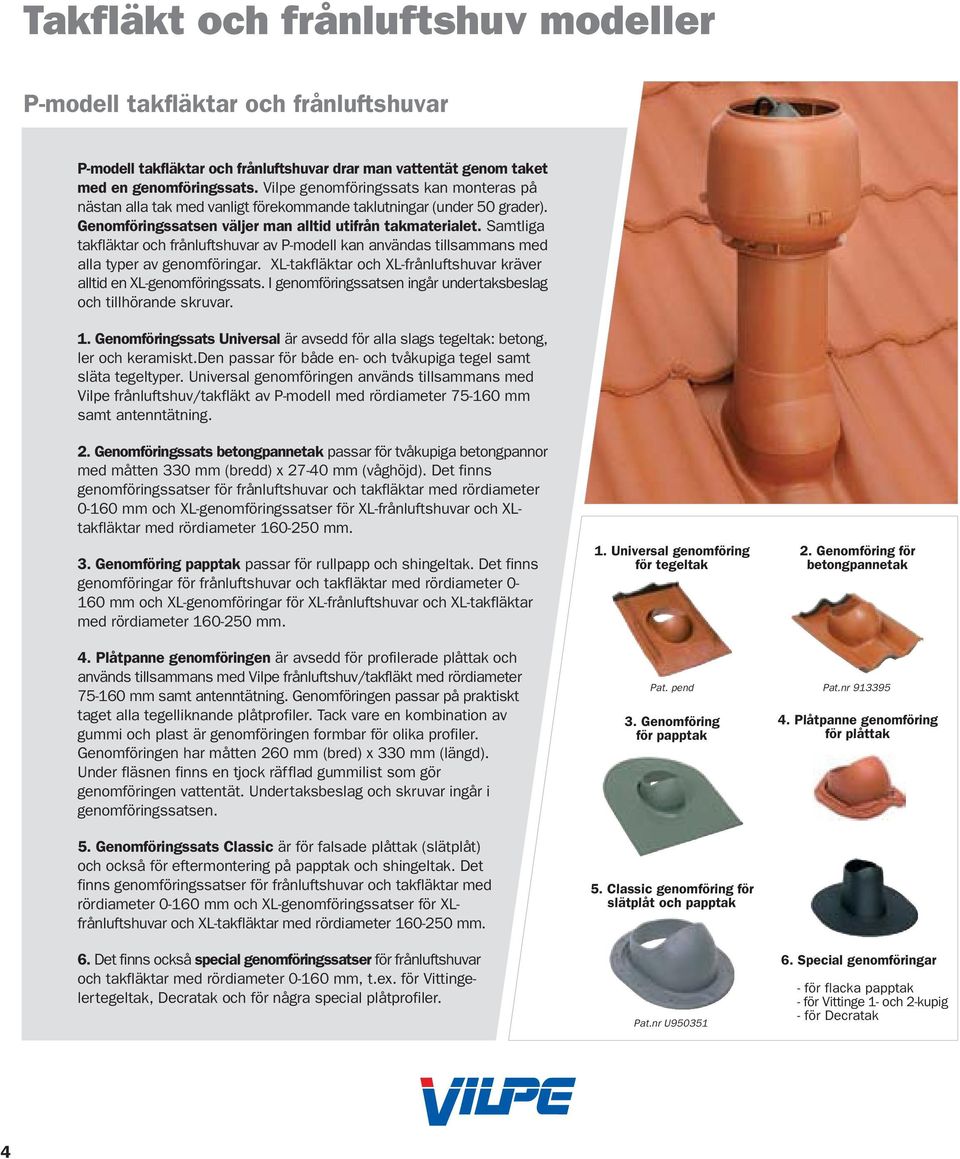

4 Takfläkt och frånluftshuv modeller P-modell takfläktar och frånluftshuvar P-modell takfläktar och frånluftshuvar drar man vattentät genom taket med en genomföringssats. Vilpe genomföringssats kan monteras på nästan alla tak med vanligt förekommande taklutningar (under 50 grader). Genomföringssatsen väljer man alltid utifrån takmaterialet. Samtliga takfläktar och frånluftshuvar av P-modell kan användas tillsammans med alla typer av genomföringar. XL-takfläktar och XL-frånluftshuvar kräver alltid en XL-genomföringssats. I genomföringssatsen ingår undertaksbeslag och tillhörande skruvar. 1. Genomföringssats Universal är avsedd för alla slags tegeltak: betong, ler och keramiskt.den passar för både en- och tvåkupiga tegel samt släta tegeltyper. Universal genomföringen används tillsammans med Vilpe frånluftshuv/takfläkt av P-modell med rördiameter mm samt antenntätning. 2. Genomföringssats betongpannetak passar för tvåkupiga betongpannor med måtten 330 mm (bredd) x mm (våghöjd). Det finns genomföringssatser för frånluftshuvar och takfläktar med rördiameter mm och XL-genomföringssatser för XL-frånluftshuvar och XLtakfläktar med rördiameter mm. 3. Genomföring papptak passar för rullpapp och shingeltak. Det finns genomföringar för frånluftshuvar och takfläktar med rördiameter mm och XL-genomföringar för XL-frånluftshuvar och XL-takfläktar med rördiameter mm. 4. Plåtpanne genomföringen är avsedd för profilerade plåttak och används tillsammans med Vilpe frånluftshuv/takfläkt med rördiameter mm samt antenntätning. Genomföringen passar på praktiskt taget alla tegelliknande plåtprofiler. Tack vare en kombination av gummi och plast är genomföringen formbar för olika profiler. Genomföringen har måtten 260 mm (bred) x 330 mm (längd). Under fläsnen finns en tjock räfflad gummilist som gör genomföringen vattentät. Undertaksbeslag och skruvar ingår i genomföringssatsen. 5. Genomföringssats Classic är för falsade plåttak (slätplåt) och också för eftermontering på papptak och shingeltak. Det finns genomföringssatser för frånluftshuvar och takfläktar med rördiameter mm och XL-genomföringssatser för XLfrånluftshuvar och XL-takfläktar med rördiameter mm. 6. Det finns också special genomföringssatser för frånluftshuvar och takfläktar med rördiameter mm, t.ex. för Vittingelertegeltak, Decratak och för några special plåtprofiler. 1. Universal genomföring för tegeltak Pat. pend 3. Genomföring för papptak 5. Classic genomföring för slätplåt och papptak Pat.nr U Genomföring för betongpannetak Pat.nr Plåtpanne genomföring för plåttak 6. Special genomföringar - för flacka papptak - för Vittinge 1- och 2-kupig - för Decratak 4

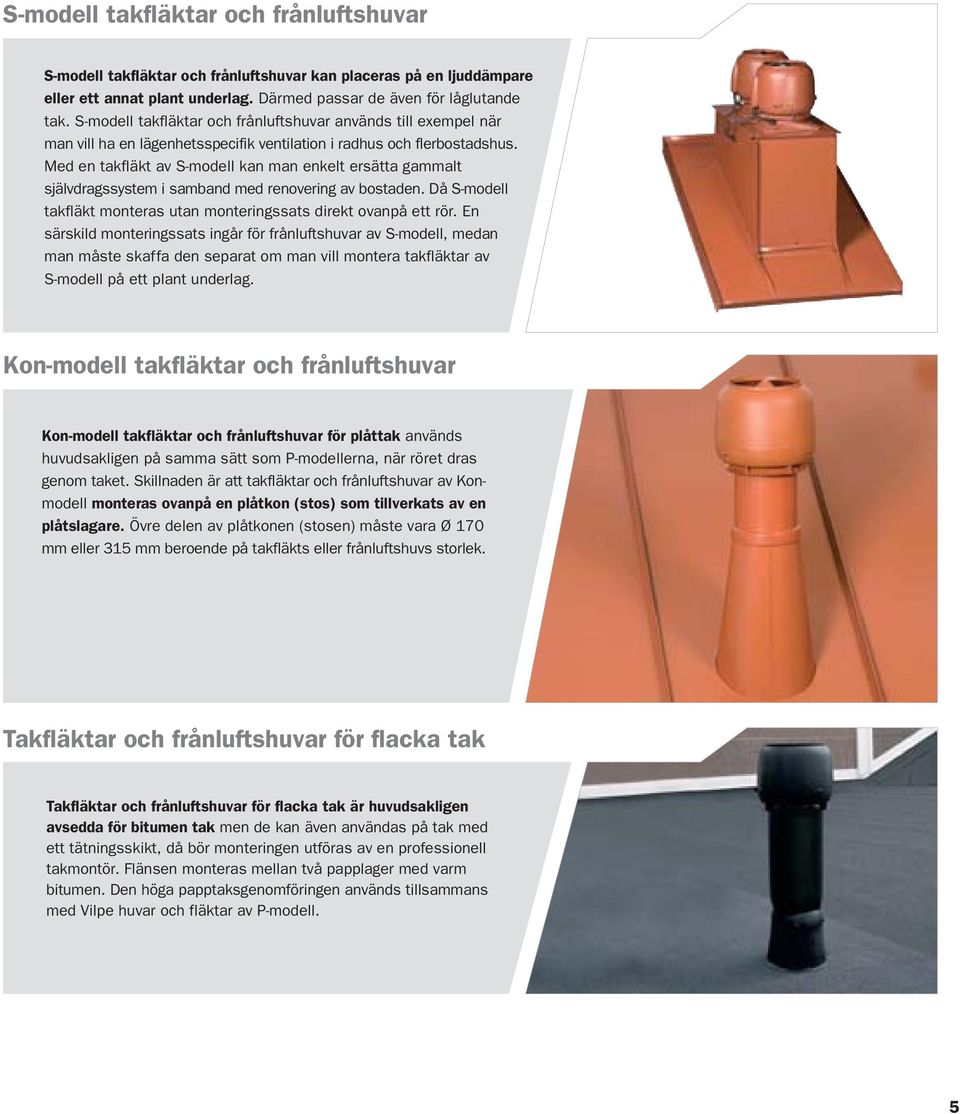

5 S-modell takfläktar och frånluftshuvar S-modell takfläktar och frånluftshuvar kan placeras på en ljuddämpare eller ett annat plant underlag. Därmed passar de även för låglutande tak. S-modell takfläktar och frånluftshuvar används till exempel när man vill ha en lägenhetsspecifik ventilation i radhus och flerbostadshus. Med en takfläkt av S-modell kan man enkelt ersätta gammalt självdragssystem i samband med renovering av bostaden. Då S-modell takfläkt monteras utan monteringssats direkt ovanpå ett rör. En särskild monteringssats ingår för frånluftshuvar av S-modell, medan man måste skaffa den separat om man vill montera takfläktar av S-modell på ett plant underlag. Kon-modell takfläktar och frånluftshuvar Kon-modell takfläktar och frånluftshuvar för plåttak används huvudsakligen på samma sätt som P-modellerna, när röret dras genom taket. Skillnaden är att takfläktar och frånluftshuvar av Konmodell monteras ovanpå en plåtkon (stos) som tillverkats av en plåtslagare. Övre delen av plåtkonen (stosen) måste vara Ø 170 mm eller 315 mm beroende på takfläkts eller frånluftshuvs storlek. Takfläktar och frånluftshuvar för flacka tak Takfläktar och frånluftshuvar för flacka tak är huvudsakligen avsedda för bitumen tak men de kan även användas på tak med ett tätningsskikt, då bör monteringen utföras av en professionell takmontör. Flänsen monteras mellan två papplager med varm bitumen. Den höga papptaksgenomföringen används tillsammans med Vilpe huvar och fläktar av P-modell. 5

6 6 Frånluftshuvar

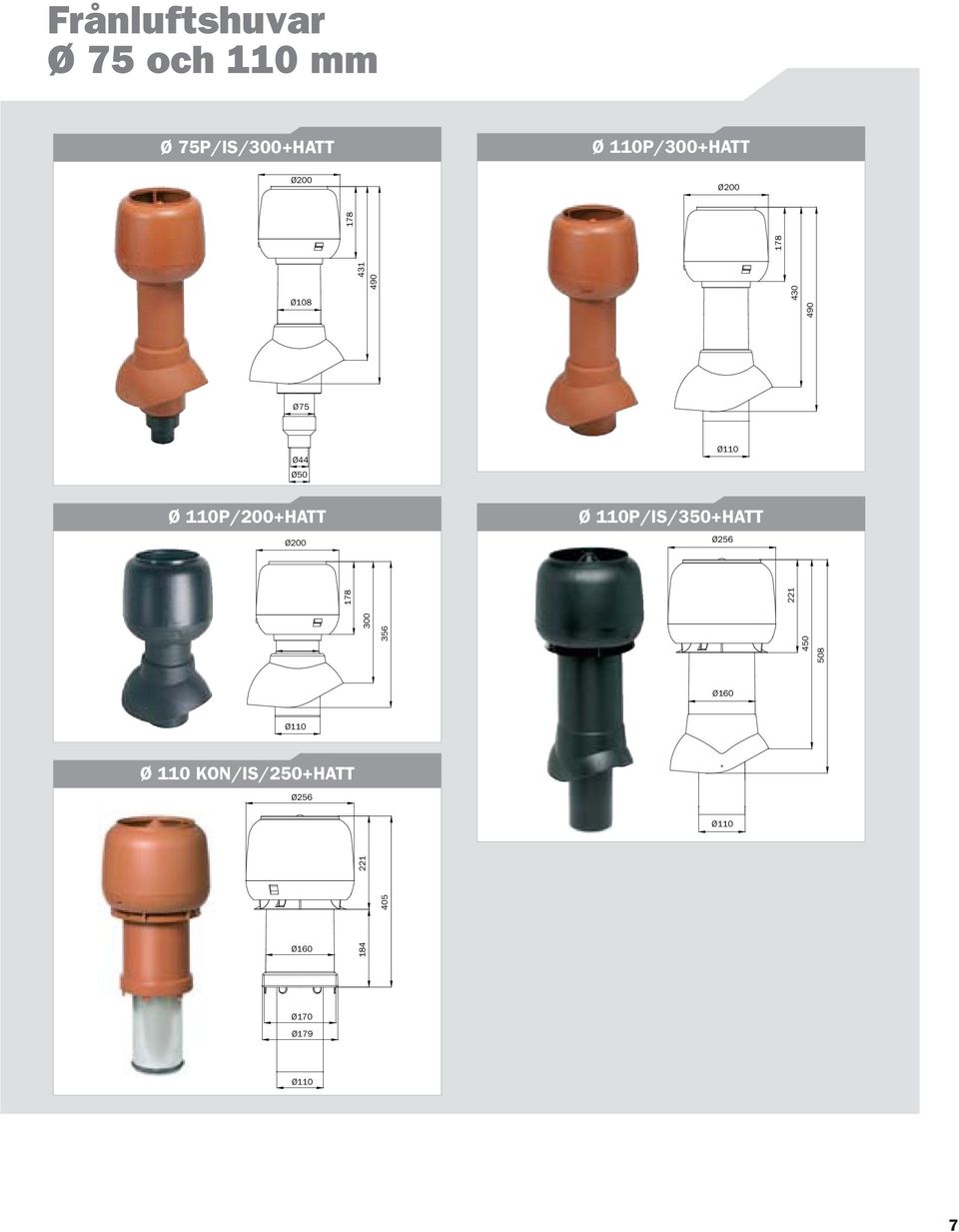

7 Frånluftshuvar Ø 75 och 110 mm Ø 75P/IS/300+HATT Ø 110P/300+HATT Ø200 Ø Ø110 Ø 110P/200+HATT Ø200 Ø 110P/IS/350+HATT Ø Ø110 Ø 110 KON/IS/250+HATT Ø256 Ø Ø108 Ø75 Ø44 Ø50 Ø170 Ø179 Ø110 7

8 Frånluftshuvar Ø 125 och 160 mm 180 FRÅNLUFTSHUVAR VTT Testrapport Nr RTE 10215/95 och Nr RTE 10290/99 m 3 /h Ø125 Ø 125P/IS/400 Ø Totaltryck P td, Pa Ø Flöde q vd, dm 3 /s 240 Ø 125P/IS/500 Ø 160P/IS/500 Ø256 Ø Ø125 8

9 Ø125 KON/IS/400 Ø 125 S Ø256 Ø Ø Ø x250 Ø 160 S Ø310 Ø x300 9

10 XL-Frånluftshuv Ø mm XL-FRÅNLUFTSHUV VTT Testrapport Nr RTE 1808/00 Ø200 Ø250 XL Ø 160P/IS/500 m 3 /h Ø400 Totaltryck P td, Pa XL-160 XL-200 XL-250 Ø Flöde q vd, dm 3 /s XL Ø 200P/IS/500 Ø400 XL Ø 250P/IS/500 Ø Ø300 Ø300 Ø200 Ø250 Ø 200 S Ø 250 S Ø400 Ø Ø x395 Ø x395 10

11 Takfläktar 11

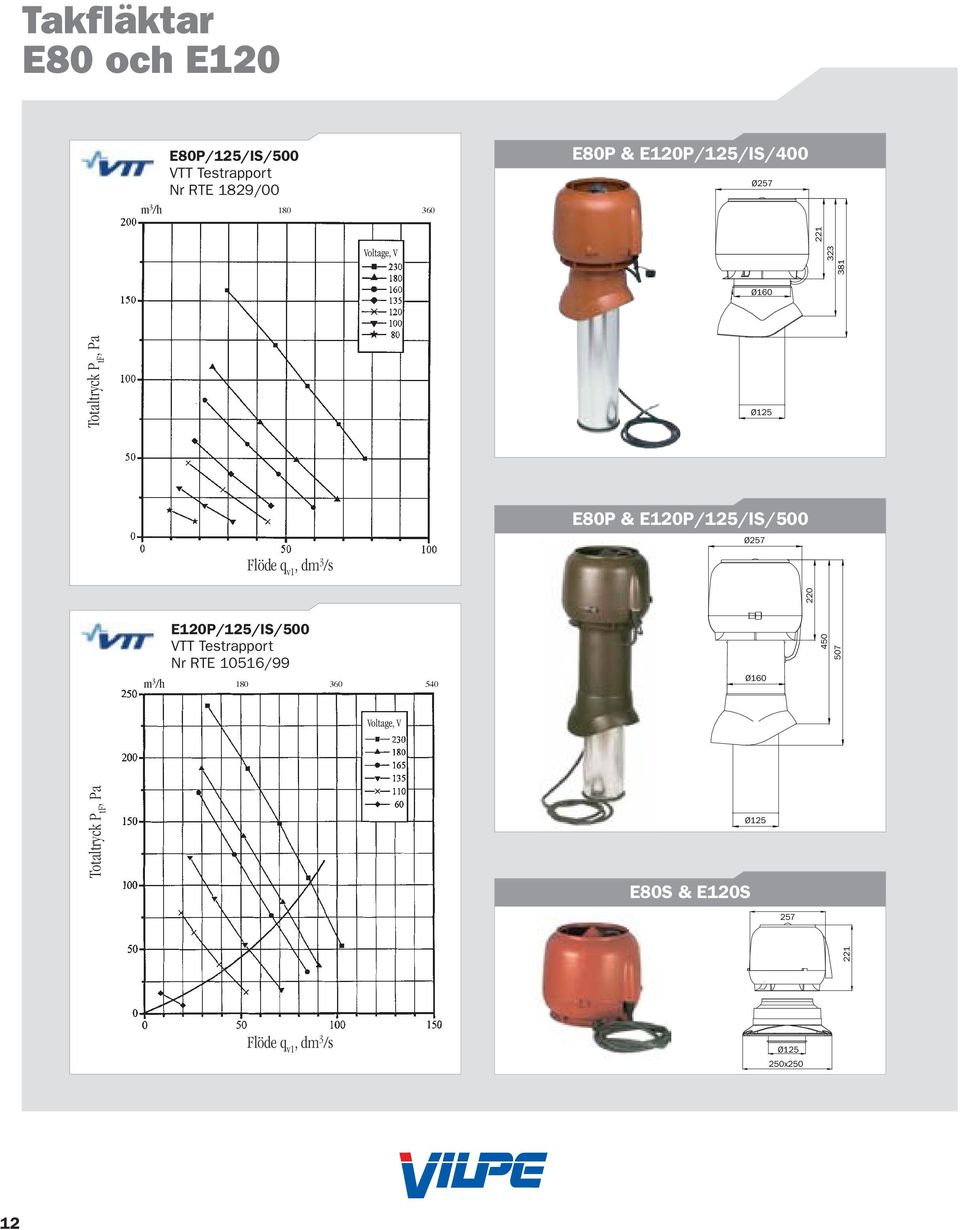

12 Takfläktar E80 och E120 m 3 /h E80P/125/IS/500 VTT Testrapport Nr RTE 1829/ E80P & E120P/125/IS/400 Ø257 Totaltryck P tf, Pa Ø125 Flöde q v1, dm 3 /s E80P & E120P/125/IS/500 Ø E120P/125/IS/500 VTT Testrapport Nr RTE 10516/99 m 3 /h Totaltryck P tf, Pa E80S & E120S Ø Flöde q v1, dm 3 /s Ø x250 12

13 E80 & E120 KON/125/IS/400 Ø257 TEKNISK DATA Fläkttyp E80 E120 Märkeffekt 45W 58W Märkström 0,23A 0,26A Spänning 230V/50Hz 230V/50Hz Varvtal 1700r/min 2500r/min Kondensator 6μF 2μF Motortyp R2E190-AO 26 R2E 190-AO 26 Varvtalsregulator Tyristor eller 5-stegs-transformator Ø170 Ø125 FLÄKT- OCH LJUDDATA E120P /125 60V 110V 135V 165V 180V 230V q V1 dm 3 /s p tf Pa PE W ηte n 1/min L W63 db L W125 db L W250 db L W500 db L W1000 db L W2000 db L W4000 db * L W8000 db * * L W db L WA db (A)

14 Takfläktar E150 och E190 E150P/125/500 VTT Testrapport Nr RTE 1831/00 m 3 /h E150P & E190P/125/IS/500 Ø310 Totaltryck P tf, Pa 270 Ø Ø125 E150S & E190S 310 Flöde q v1, dm 3 /s 270 E190P/125/500 VTT Testrapport Nr RTE 10513/99 Ø x300 Totaltryck P tf, Pa m 3 /h FLÄKT- OCH LJUDDATA E190P /125 60V 110V 135V 165V 180V 230V q V1 dm 3 /s p tf Pa PE W ηte n 1/min L W63 db L W125 db L W250 db L W500 db L W1000 db L W2000 db * L W4000 db * L W8000 db * * L W db L WA db (A) Flöde q v1, dm 3 /s TEKNISK DATA Fläkttyp E150 E190 Märkeffekt 45W 58W Märkström 0,23A 0,26A Spänning 230V/50Hz 230V/50Hz Varvtal 1700r/min 2500r/min Kondensator 6μF 2μF Motortyp R2E190-AO 26 R2E 190-AO 26 Varvtalsregulator Tyristor eller 5-stegs-transformator 14

15 Takfläktar E220 & XL-E220 E220P/160/500 VTT Testrapport Nr RTE 10514/99 E220P/160/IS/500 Ø310 m 3 /h Totaltryck P tf, Pa 270 Ø E220S/160 Flöde q v1, dm 3 /s 310 TEKNISK DATA Fläkttyp E220 Märkeffekt 85W Märkström 0,38A Spänning 230V/50Hz Varvtal 2600r/min Kondensator 3μF Motortyp R2E220 AA40 Varvtalsregulator yristor eller 5-stegs-transformator FLÄKT- OCH LJUDDATA E220P /160 60V 110V 135V 165V 180V 230V q V1 dm3 /s p tf Pa PE W ηte n 1/min L W63 db L W125 db L W250 db L W500 db L W1000 db L W2000 db L W4000 db * L W8000 db * * L W db L WA db (A) x300 XL XL E220P/160/500 Ø400 Ø

16 XL-Takfläktar E250 E250P/200/500 VTT Testrapport Nr RTE 1827/00 E250P/200/IS/500 m 3 /h Ø400 Totaltryck P tf, Pa Ø Ø200 Flöde q v1, dm 3 /s FLÄKT- OCH LJUDDATA E250P / V 120V 135V 160V 180V 230V E250S/ q V1 dm3 /s p tf Pa PE W ηte n 1/min L W63 db L W125 db L W250 db L W500 db L W1000 db L W2000 db L W4000 db L W8000 db Ø x395 L W db L WA db (A) TEKNISK DATA Fläkttyp E250 Märkeffekt 155W Märkström 0,7A Spänning 230V/ 50Hz Varvtal 2600r/min Kondensator 5μF Motortyp R2E 250-AS Varvtalsregulator Tyristor eller 5-stegs-transformator 16

17 XL-Takfläktar E280 E280P/200/500 VTT Testrapport Nr RTE 1813/00 E280P/200/IS/500 m 3 /h Ø400 Totaltryck P tf, Pa Ø Ø200 Flöde q v1, dm 3 /s FLÄKT- OCH LJUDDATA E280P / V 120V 135V 160V 180V 230V E280S/ q V1 dm3 /s p tf Pa PE W ηte n 1/min L W63 db L W125 db L W250 db L W500 db L W1000 db L W2000 db L W4000 db L W8000 db Ø x395 L W db L WA db (A) TEKNISK DATA Fläkttyp E280 Märkeffekt 225W Märkström 1,23A Spänning 230V/ 50Hz Varvtal 2700r/min Kondensator 7μF Motortyp R2E 280-AE Varvtalsregulator Tyristor eller 5-stegs-transformator 17

18 XL-Takfläktar E P/200/500-R4E VTT Testrapport Nr RTE 1814/00 E310P/200/IS/500 m 3 /h Ø400 Totaltryck P tf, Pa Ø Ø200 Flöde q v1, dm 3 /s FLÄKT- OCH LJUDDATA E310P / V 120V 135V 160V 180V 230V E310S/ q V1 dm3 /s p tf Pa PE W ηte n 1/min L W63 db L W125 db L W250 db L W500 db L W1000 db L W2000 db L W4000 db * L W8000 db * * Ø x395 L W db L WA db (A) TEKNISK DATA Fläkttyp E310-R4E Märkeffekt 105W Märkström 0,47A Spänning 230V/ 50Hz Varvtal 1430r/min Kondensator 4μF Motortyp R4E 310-AF Varvtalsregulator Tyristor eller 5-stegs-transformator 18

19 2-Hastighetsfläktar E190 2-HASTIGHET E190P/125/500 VTT Testrapport Nr RTE 2417/03 m 3 /h HASTIGHET E190/125/IS/500 Ø310 Rotation speed 270 Ø Totaltryck P tf, Pa 564 Ø125 Flöde q v1, dm 3 /s FLÄKT- OCH LJUDDATA E190P / / / 2. q V1 dm3 / s 99,6 60,8 p tf Pa 115,0 104,0 PE W 62,0 51,0 nte 0,186 0,124 n 1 / min HASTIGHET E190S LW63 db 76,4 70,8 LW125 db 67,9 62,5 LW250 db 62,3 56,7 LW500 db 48,4 41,3 LW1000 db 46,8 42,0 LW2000 db 32,8 24,6 LW4000 db 27,5 21,6 LW8000 db 25,3 * LW db 77,2 71,6 LWA db (A) 57,2 51,4 TEKNISK DATA Fläkttyp 2-HASTIGHET E190 Märkeffekt 57 W Märkström 0,25 A Spänning 230V/ 50Hz Varvtal 1850/2450 r/min Kondensator 2μF Motortyp R2E 190-AO 04 Varvtalsregulator justerbar * ) ljudnivån överstiger ej bakgrundsljudnivån Ljudvärdena uppmäta för den 700 mm höga modellen E190P/125/700 Vilpe 2-hastighetsfläkt Ø x300 Vilpe 2-hastighetsfläkten har två hastigheter vid spänningen 230 V. De nominella hastigheterna är 1850 r/min (vid 1/2 effekt) och 2450 r/min (vid 2/2 effekt). 2-hastighetsfläkten lämpar sig utmärkt för projekt där det för fläktens hastighetsreglering räcker med en timer, termostat eller annan tvålägesstyrning. De båda hastigheterna kan man dessutom vid behov separat reglera med en tyristor eller annan spänningsregulator. 19

20 Radon / Eko-Toalett Fläktar RADON/EKO-TOALETT FLÄKT/110/500 VTT Testrapport Nr RTE 1405/04 RADON/EKO-TOALETT FLÄKT P/110/IS/500 Ø257 m 3 /h Totaltryck P tf, Pa Ø158 Ø110 Flöde q v1, dm 3 /s FLÄKT- OCH LJUDDATA E80RT / V 120V 135V 160V 180V 230V q V1 dm3 / s 8,0 12,0 20,1 25,1 29,8 47,5 p tf Pa 4,0 15,0 19,0 37,0 62,0 103,0 PE W 12,0 17,0 21,0 28,0 35,0 51,0 nte 0,003 0,011 0,019 0,033 0,052 0,096 n 1 / min RADON/EKO-TOALETT FLÄKT S Ø LW63 db 44,7 48,1 46,7 55,7 62,9 64,5 LW125 db 45,1 56,3 60,4 68,2 71,6 77,0 LW250 db 37,2 47,9 52,7 56,8 61,9 69,0 LW500 db 21,7 37,4 42,2 48,2 53,0 59,3 LW1000 db 21,4 32,9 39,4 47,3 53,1 63,0 LW2000 db * 19,4 26,6 36,6 44,9 54,0 LW4000 db * * * 20,9 30,1 40,1 LW8000 db * * * * * 30,1 LW db 48,2 57,5 61,3 68,8 70,4 78,0 LWA db (A) 32,7 44,1 48,7 55,2 58,4 67,1 * ) ljudnivån överstiger ej bakgrundsljudnivån RADON/EKO-TOALETT FLÄKT KON/110/IS/400 Ø TEKNISK DATA Fläkttyp E80RT Märkeffekt 57 W Märkström 0,25 A Spänning 230 V / 50 Hz Varvtal 1850 r/min Kondensator 2μF Motortyp R2E 190-AO 04 Varvtalsregulator Tyristor eller 5-stegs-transformator Ø170 Ø

21 Teknisk data 21

22 Snabbvalstabell för takfläktar Takfläktar Takfläktarnas flöde q v1, dm 3 /s Rotationshastighet r/min E80 Ø E120 Ø Maximum totaltryck P tf, Pa 2450 E150 Ø E190 Ø E E250 Ø E280 Ø E310 Ø Snabbval för takfläktar Ø 125 mm Avgränsade användningsområden Totaltryck PtF, Pa Flöde qv1, dm 3 /s Vilpe E80 Ø125 (1700 r/min) Vilpe E150 Ø125 (1700 r/min) Vilpe E120 Ø125 (2500 r/min) Vilpe E190 Ø125 (2500 r/min) 22

23 Snabbval för takfläktar Ø 160 mm 500 Avgränsade användningsområden Totaltryck PtF, Pa Flöde qv1, dm 3 /s Vilpe E220 (2600 r/min) Snabbval för takfläktar Ø 200 mm 600 Avgränsade användningsområden Totaltryck PtF, Pa Flöde qv1, dm 3 /s Vilpe E250 Ø200 (2600 r/min) Vilpe E310 Ø200 (1430 r/min) Vilpe E280 Ø200 (2700 r/min) 23

24 Driftsäkerhet Mottagningskontroll Anmärkningar mot transportföretaget ska framställas utan dröjsmål. Försäkra dig om att leveransen motsvarar beställningen. Varvtalsregulator anskaffas separat och måste vara av fläkttillverkaren godkänd typ. Varvtalsregulator Alla Vilpe -takfläktar kan varvtalsregleras genom spänningssänkning. Detta kan ske med 5-stegstransformator eller steglöst med tyristorstyrning. En felaktig tyristor kan förorsaka radiostörningar och motorbrum speciellt vid lågt varvtal. Säkerhetsföreskrifter Fläkten skall placeras och monteras på taket så, att service och reparationer kan utföras säkert. Monteringen skall vara så utförd, att rörliga delar inte kan vidröras. Fläkten får endast installeras av behörig elektriker. Fläktarna är ej avsedda för transport av pulveraktiga ämnen eller heta, explosiva och frätande gaser. Bryt alltid spänningstillförseln och blockera tillslagsmöjlighet för spänning innan service eller reparationsarbeten påbörjas. Drag specialstickkontakten ur motstycket i motorenheten (drag inte i kabeln) och sätt på kontaktskyddet. Försäkra dig om att fläkthjulet helt har stannat innan fläkten öppnas. Var försiktig vid demontering av motorenheten.den ligger helt lös, då stickkontakten är urdragen och glidlåsen är öppnade. En skadad eller utsliten komponent skall alltid bytas ut mot en original reservdel. Anslutningsdosan bör ha en till den mjuka kabeln anpasad dragutjämnare. Motorskyddet är en inbyggd termokontakt med automatisk återställning. Kontrollera innan fläkten tas i bruk att elinstallationen är slutförd. att jordanslutningen är tillkopplad. att inga främmande föremål ligger i fläkthjulet. att fläktens elanslutningskabel är ordentligt ansluten. Kontrollera vid provkörning att de på plats mätta elvärdena inte överskrider de på fläktkåpan angivna värdena. Märkström får inte överskrida 5% vid märkspänning. Max. tillåten spänning +6%, -10% enligt IEC38. att inga främmande ljud hörs från fläkten. Skötsel - Service - Garanti Bryt alltid spänningstillförseln enligt säkerhetsföreskriften innan fläkten öppnas. Det enda underhåll som krävs är rengöring av fläkthjulet. Kontroll och rengöring skall ske vid behov, men minst en gång per år. Försummande av rengöring kan förorsaka obalans med lagerskador som följd. Motorn har underhållsfria, helkapslade kullager. En skadad anslutningskabel måste alltid ersättas med en original reservdel. Glöm ej dragavlastagen vid bytet. Om fläkthjulet är skadat, rekommenderas ett byte av hela fläkten. För utbyte av kondensator, fläkt eller anslutningskabel öppnas det koniska locket på kopplingsdosan. Se till, att tätningsringen kommer på sin plats efter åtgärden. 1 års garanti gäller för motorn enligt tillverkarens/importörens villkor. Elinstallation Anslutningen av den mjuka elkabeln till det fasta elnätet skall ske via en anslutningsdosa med strömbrytare. 24

25 Felsökning Bryt alltid spänningstillförseln enligt säkerhetsföreskriften innan fläkten öppnas. Fläkten fungerar inte - kontrollera Att alla strömbrytare är påslagna och specialstickkontakten är på sin plats. Att fläkthjulet snurrar lätt. Att fläkthjulet inte har frysit fast. Fläkten är avsedd för kontinuerlig drift! Kontrollera kondensatorn (endast behörig elektriker). Fläkten för oljud - kontrollera att fläkthjulet är rent och helt. Obalans medför vibrationer. att främmande föremål inte finns i fläkthjulet tex. rester av värmeisolering. Vatten i ventilationskanalen - kontrollera att kanalen i kalla utrymmen är väl isolerad ( 2 x 5cm) på hela sin längd. Fuktspärr får inte monteras ovanpå isoleringen. att fläkten har varit i kontinuerligt bruk. Risken för kondensfukt på grund av sjunkande temperatur i kanal och isolering är uppenbar, om fläkten har varit ur bruk en längre tid. Återanvändning Vilpe -takfläktarna tillverkas i återvinningsbart polypropen - PP -plast. Innerröret i typ -P är av förzinkad stålplåt och isoleringen mineralull, polyuretan eller polystyren. 25

26 26 Kopplingsschema och elektrisk data

27 Alla frånluftshuvar och takfläktar Frånluftshuvar Kanal P-modell P-modell P-modell Kon-modell S-modell med innerröret av plast storlek 200 mm 300 mm 500 mm 75 isolerad + hatt Ø 75 x x hatt Ø 110 x x x 110 isolerad + hatt Ø 110 o x x x Frånluftshuvar Kanal P-modell P-modell P-modell Kon-modell S-modell isolerad med innerröret storlek 400 mm 500 mm 700 mm av förzinkad stålplåt 125 Ø 125 x x x x x 160 Ø 160 o x x x XL-160 Ø 160 x x x XL-200 Ø 200 x x x x XL-250 Ø 250 x x x x x = Standard produkt o = Kan tillverkas på begäran Takfläktar Kanal P-modell P-modell P-modell Kon-modell S-modell isolerad med innerröret storlek 400 mm 500 mm 700 mm av förzinkad stålplåt E80 Ø 125 x x x x x E120 Ø 125 x x x x x E150 Ø 125 o x x x E190 Ø 125 o x x x E220 Ø 160 o x x x E220-XL Ø 160 x x x E250-XL Ø 200 x x x x E280-XL Ø 200 x x x x E310-XL Ø 200 x x x x E250-XL SLOW-R4E Ø 200 o o o o E280-XL SLOW-R4E Ø 200 o o o o Radonfläkt isolerad Ø 110 o x x x x med innerröret av plast x = Standard produkt o = Kan tillverkas på begäran 27

28 Tillverkare: SK Tuote Oy Handelsvägen 9, FI Korsholm FINLAND Tel Fax Pointer / FRAM
