Ventilations- och takprodukter. för all ventilation och takgenomföringar. Snabbt - Enkelt - Säkert. Färggaranti. 10 år. Funktionsgaranti.

Transkript

1 Ventilations- och takprodukter för all ventilation och takar Snabbt - Enkelt - Säkert Färggaranti 10 år Funktionsgaranti 20 år

2 Varför VILPE? 1 Snabbt - Enkelt - Säkert Huset måste kunna andas för att det ska bevaras friskt och erbjuda en god och hälsosam bomiljö. Välisolerade hus behöver ett ventilationssystem som renar inomhusluften. Under årens lopp kommer detta att öka värdet på huset. VILPE är ett komplett system för frånluftsventilation samt ventilation av bl.a. takkonstruktion, kallvind och krypgrund. VILPE -produkterna monteras enkelt på egen hand utan specialverktyg, och förpackningen innehåller alla delar och instruktioner som behövs På taket bildar VILPE -produkterna en estetiskt tilltalande helhet och tack vare de många alternativen finns den rätta smodellen och den rätta färgen för varje tak. VILPE erbjuder fungerade lösningar och garanterad kvalitet: u 10 års färggaranti u 20 års garanti för teknisk funktionalitet u 2 års garanti för takfläktarnas elektriska delar VILPE -produkterna har använts framgångsrikt i 30 år i hårdast tänkbara Nordiska klimat. VILPE -produkterna är långlivade och klarar även extrema väderförhållanden de tål vatten, snö, köld och solgass. VILPE -produkterna tillverkas i återvinningsbar, genomfärgad och UV-skyddad polypropenplast. Materialet är kemiskt neutralt och miljövänligt. Det är rostfritt och korrosionsbeständigt och klarar fortlöpande temperaturer på -30 C +80 C och kortvarigt temperaturer på till och med -40 C +120 C.

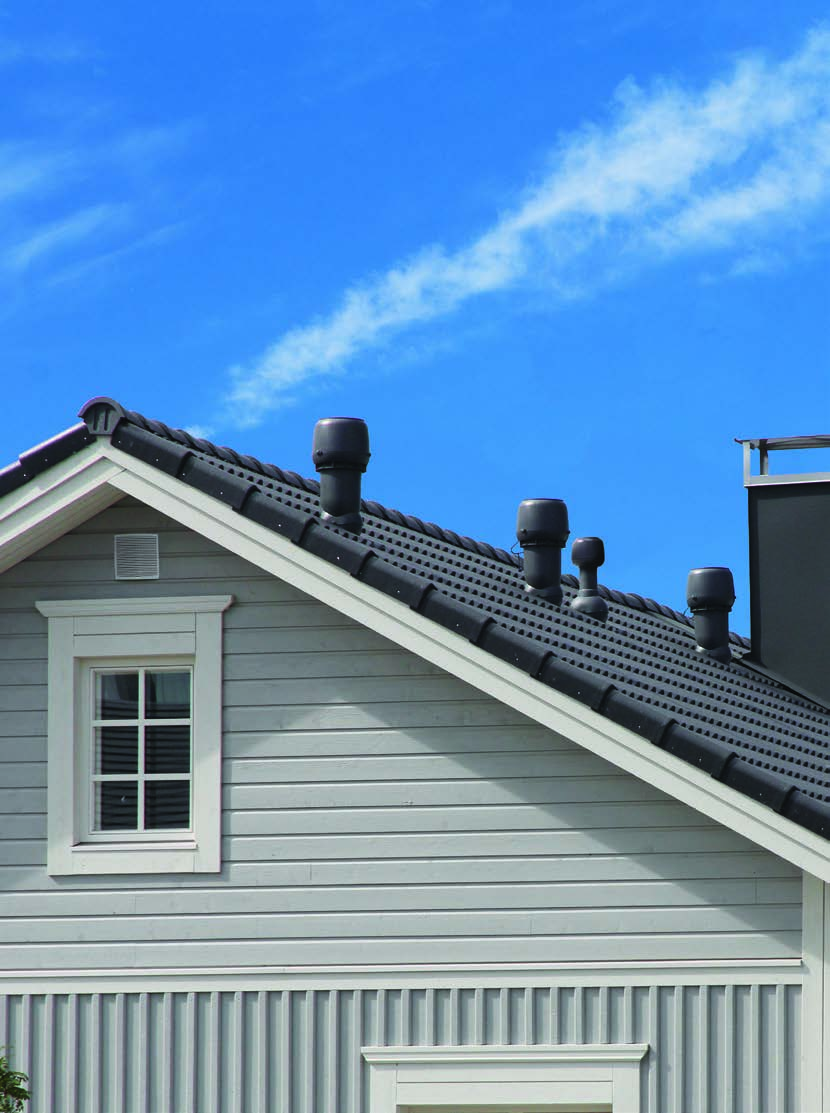

3 FUNKTION OCH STORLEK VILPE betyder lätt produktval, enkel och vattensäker montering Avloppsluftare Ø 75/110 Höjd 300 mm Takhuv P Ø 125/160/200/250 Höjd 500 mm Takfläkt P Ø 125/160/200 Höjd 500 mm Takhuv S Ø 125/160/200/250 Takfläkt S Ø 125/160/200 FÄRG Svart Brun Grön Röd Tegelröd Grå Ljusgrå GENOMFÖRINGAR RESULTAT Papp Papp hög Classic Plåtpanne Betong Vittinge Avloppsluftare Ø 110 mm + Papp Frånluftshuv Ø 160 mm + Papp hög XL frånluftshuv Ø 250 mm + Classic Frånluftshuv Ø 125 mm + Plåtpanne Antenntätning Ø mm + Betong MONTERAD OCH VATTEN- SÄKRAD PÅ MINDRE ÄN EN TIMME! VILPE erbjuder ett komplett paket för frånluftsventilation i villor, radhus, flerbostadshus och fritidshus och fyller behoven vid både renovering och nybyggnation

4 Lösningar Takssatser Med en VILPE ssats drar man enkelt och vattentätt rör, spirokanaler, parabolstag m.m. genom taket vilket minimerar risken för fuktskador och olägenheter som buller och besvärande lukt. Att montera de vattentäta arna går snabbt och enkelt. Genomföringssatserna liksom övriga VILPE produkter har utformats för dem som vill arbeta enligt gör-det-själv principen. Det räcker med en person för att utföra de moment som ingår i monteringen. Montage kräver ingen specialkompetens. Alla delar för monteringen ingår i leveransen och inga specialverktyg krävs. Detta gör VILPE till ett perfekt alternativ för både proffs och hemmafixaren. Avloppsluftare Enligt god byggpraxis ska huset ha en avluftning av avloppsstammen. VILPE avloppsluftare är avsedda för luftning av avloppsrör i dimensionerna Ø mm. Genom att luftningen sker ovan snötäcket vintertid undviker man att ett vakuum uppstår som suger bort vattnet ur vattenlåsen med luktolägenheter som följd. Avloppsluftaren finns både isolerad och oisolerad. För bästa effekt bör avloppsluftaren monteras på taket så att den stiger över nock. På detta sätt kan luften strömma fritt och luktolägenheter uppstår inte. Takhuvar Med VILPE takhuvar transporteras effektivt från-/avluften ut ur bostaden. Med hjälp av en takhuv kan luften ledas ut från bland annat ventilationsaggregat, värmepump eller spiskåpa. Takhuvar finns i tre serier P, S och Kon. Takhuvarna är utformade så att tryckfallet blir minimalt, bl.a. genom att luften evakueras ovan snötäcket vintertid, samtidigt som de förhindrar att regnvatten kommer in i ventilationskanalen. Utblåsningsriktningen är uppåt för att på bästa sätt sprida luften och förhindra att takmaterialet påverkas av frånluften. Alla VILPE :s Takhuvar är invändigt isolerade och godkända för imkanaler. Takfläktar Med VILPE takfläktar kan man hantera hela bostadens frånluftsventilation eller valda delar av den, t.ex. suga ut fuktig luft från dusch, badrum och tvättstugor eller koppla fläkten till spiskåpan i köket. Med spiskåpan ansluten till en takfläkt reducerar man drastiskt ljudnivån i köket. Tester har visat att VILPE takfläktar är tystgående och effektiva, vilket bidrar till god boendekomfort. VILPE takfläktarna är utformade så att tryckfallet är minimalt, bl.a. genom att luften evakueras ovan snötäcket vintertid, samtidigt som de förhindrar att regnvatten kommer in i ventilationskanalen. Utblåsningsriktningen är uppåt för att på bästa sätt sprida luften och förhindra att takmaterialet påverkas av frånluften. Takfläktarna har som standard en inbyggd termokontakt med automatiskt återställning. Varvtalet kan regleras steglöst med en tyristor eller i fasta steg genom en transformator med olika utspänningar. Fläktmotorn är lätt åtkomlig och går att ta loss utan verktyg. Det finns tre modeller av VILPE takfläktar: P-, S- och Kon serien. Alla VILPE :s fläktar är godkända för Imkanal.

5 Produkter Takssatser CLASSIC-GENOMFÖRINGSSATS Eftermonteringsbar ssats för bandtäckt plåt och papptak. Genomföringssatsen är vattentät tack vare gummilisten, som finns under flänsen. Längd 328 mm och bredd 266 mm. Satsen innehåller skruvar, monteringsanvisning, håltagningsmall och undertaksbeslag. Tätningsmassa används bara vid montering på papptak. Färg VILPE nr T-Emballage nr svart tegelröd PAPP-GENOMFÖRINGSSATS Med VILPE Papp- monterar du lätt frånluftrör, fläktar och andra VILPE produkter på papptak. Den nya formgivningen underlättar monteringen på brantare tak. VILPE Papp-en kan monteras även på flacka tak av andra material. svart PAPP-GENOMFÖRINGSSATS HÖG Tak för flacka papptak som har lägre taklutning än 11,5 grader. Kan även användas på torvtak och liknande konstruktioner. Genomföringen monteras mellan underlagspappen och takpappen. Monteringskragen är 200 mm hög och har en flänsbredd på 150 mm. svart PLÅTPANNE-GENOMFÖRINGSSATS Genomföringssats för takpannor plåt passar för tegelliknande plåtprofiler. Satsen innehåller skruvar, håltagningsmall, tätningsmassa och undertaksbeslag. svart tegelröd BETONG-GENOMFÖRINGSSATS Tak för betongpannor. Genomföringssatsen ersätter en 2-kupig takpanna och passar för de flesta 2-kupiga betongpannor med bredden 330 mm. I satsen ingår skruvar, tätningar, undertaksbeslag och monteringsanvisningar svart tegelröd VITTINGE-GENOMFÖRINGSSATSER Genomföringssats passar för 1-kupig Vittinge taktegel eller 2-kupig Vittinge taktegel. Satsen innehåller skruvar och undertaksbeslag. 1-kupig tegelröd kupig tegelröd

6 Produkter Avloppsluftning Ø110/300 AVLOPPSLUFTARE +HATT Oisolerad avloppsluftare Ø 110 mm med hatt. Rörhöjden är 300 mm och totalhöjden 430 mm. Monteringsskruvar ingår. Med avloppsluftaren behövs ssats enligt takmaterial. Färg VILPE nr T-Emballage nr svart tegelröd FLEXBÖJ 110 ADAPTER 75/110, används med ovan för reduktion till 75 mm P-serie Frånluftshuvar Ø125P/IS/500 FRÅNLUFTSHUV +HATT Den isolerade frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör Ø 125 mm är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Rörets totalhöjd med hatt är 500 mm och rörets yttre mått Ø 160 mm. Till huven behövs ssats enligt takmaterial. svart tegelröd Ø160P/IS/500 FRÅNLUFTSHUV +HATT Den isolerade frånluftshuven med hatt riktar luftflödet uppåt och regnvatten hindras att rinna ner i röret. Inre rör Ø 160 mm är av förzinkad tunnplåt. Används till avluft från ventilationsaggregat eller köksfläkt. Rörets totalhöjd med hatt är 500 mm och rörets yttre mått Ø 225 mm. Till huven behövs ssats enligt takmaterial. svart tegelröd P-serie Fläktar E120P/125/IS/500 TAKFLÄKT Uppåtblåsande takfläkt. Totalhöjden för den korta isolerade takfläkten är 500 mm. Inre rör Ø 125 av förzinkad tunnplåt. Rörets yttre mått Ø 160 mm. Takfläktens maxflöde är 120 l/s. Monteringsanvisning, fästskruvar och en ca 2 m lång elkabel ingår. Till fläkten behövs ssats enligt takmaterial. svart tegelröd E220P/160/IS/500 TAKFLÄKT Uppåtblåsande takfläkt. Totalhöjden för den korta isolerade takfläkten är 500 mm. Inre rör Ø 160 av förzinkad tunnplåt. Rörets yttre mått Ø 225 mm. Takfläktens maxflöde är 236 l/s. Monteringsanvisning, fästskruvar och en ca 2 m lång elkabel ingår. Till fläkten behövs ssats enligt takmaterial. svart tegelröd YTANPÅLIGGANDE TYRISTOR-2299AG

7 Produkter Takventilation PAPPNOCKSVENTILATOR AIRIDGE Airidge Felt är avsedd för nockventilation av papptak. Den monteras enkelt genom sin snäppkonstruktion löpande längs hela nockens längd. Måtten är 580 x 325 x 30 mm. Färg VILPE nr T-Emballage nr svart Obs 12 st/förpackning ger 6,96 m Nock KTV-PAPP/NOCK + ADAPTER VENTILATIONSSATS KTV-Papp/Nock ventilerar takkonstruktioner och vindutrymme. Det kan installeras på papptak normalt, på nocken eller mot väggen. Med adapter Ø 110/125 mm kan Papp- KTV kopplas till avloppsrör eller något annat ventilationsrör. svart KTV-CLASSIC VENTILATIONSSATS KTV -ventilationssats för slät plåt eller papp användas för luftning av utrymmet mellan yttertak och isolering. Paketet innehåller för profilerad plåt, takventil, adapter Ø 110/125, undertaksbeslag, gummitätning, skruvar och monteringsanvisningar. svart Alipai undertrycksavluftare ALIPAI Alipai-Undertrycksavluftare används på flacka papptak för att undvika fuktskador. Alipai luftar isoleringen under papptaket och jämnar ut trycket. Ø mm VILPE nr T-Emballage nr Ø Ø Takstos PAPPTAKSTOS Papptakstosen är tillverkad av EPDM-gummi. Användningstemperatur är C och kortfristig till och med C. Flänsen är 150 mm och försedd med fyrkantiga riller för maximal infästning. Rostfri klämmare är inkluderad. Ø 12/19/25/ Ø 50/ Ø 75/ Ø 110/ Ø 130/ Ø 150/ R-FELT EFTERMONTERINGSBAR PAPPTAKSTO Delad stos för teftermontering rund ett befi ntligt rör. EPDM-stosens anv.temp C och kortfristig C. Innehåller klämmare, tätningsremsa, aluminiumskena monteringsanvisning. Ø Ø

8 Återförsäljare:
