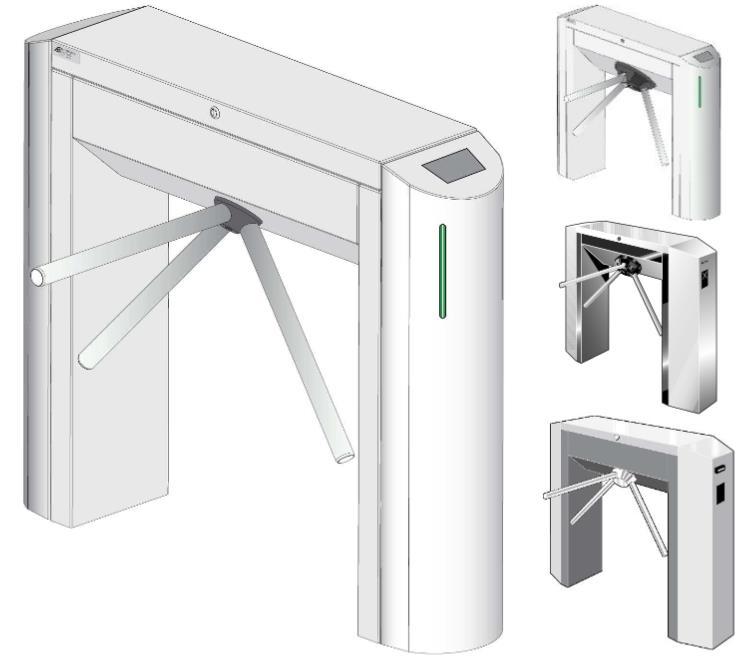

TR49x. MONTAGEMANUAL Vändkors med standardarmar. Intergate AB Hantverkaregatan 14, Stenungsund Tel:

Transkript

1 TR49x MONTAGEMANUAL Vändkors med standardarmar Intergate AB Hantverkaregatan 14, Stenungsund Tel: Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2018 TR490-UG-EN-6 Sida 1 (18) Mont_TR4xxstd-1806.docx

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING SÄKERHETSINFORMATION ALLMÄNNA ANVISNINGAR Identifikation GENERELLA BESKRIVNINGAR Benämningar Placering av identifikationsskyltar Slå av spänningen Omgivningstemperatur Manövrering vid strömbortfall Mått och montageanvisning INSTALLATION Första steget Förarbete på montageplats Mekaniskt montage Montering av vändkorsets armar Elektrisk inkoppling Kontrollista Underhåll av ytor i rostfritt stål Tillfällig demontering Elektrisk urkoppling Demontering av armar (vid behov) Demontering av kapslingen Skrotning av utrustningen ELSCHEMAN FÖRSÄKRAN OM ÖVERENSSTÄMMELSE TR490-UG-EN-6 Sida 2 (18) Mont_TR4xxstd-1806.docx

3 1 Inledning 1 INLEDNING Tack för att ni valde vändkors TR49X som utvecklas och tillverkas av Automatic Systems och som marknadsförs av Intergate AB. Vi är säkra på att ert val till fullo kommer att uppfylla era förväntningar. För att säkerställa vändkorsets funktion under maximal tid rekommenderar vi att denna manual läses före montaget. Manualen har tagits fram för att underlätta montage och installation. Detta säkerställer en hög utnyttjandegrad för slutanvändaren. Denna manual gäller för vändkors levererade efter januari VARNING: Vändkors TR4XX innehåller en mekanisk enhet och olika elektriska komponenter. Ovarsamhet under arbetet kan orsaka skador. Varje gång det avtagbara locket tas av, ska huvudbrytaren (2:1) bredvid styrlogiken (2:2) slås av. Var försiktig vid handhavandet av varje komponent som kan sättas i rörelse eller vara strömsatt. TR4XX finns i olika utföranden; enkelkors, dubbelkors samt med flera olika gavelutföranden. Eftersom produkterna är moduluppbyggda täcker ändå denna manual alla modeller. För exakt utformning av aktuellt vändkors hänvisas till respektive datablad. VARNING: Små barn bör åtföljas av en vuxen när de ska passera genom vändkorset. Djur bör inte passera vändkorset. Modellöversikt TR490 och TR40R TR492 och TR4092R, dubbla vändkors TR491 och TR491 R med fallande arm och TR493, dubbelt vändkors med fallande arm (se separat manual) TR490-UG-EN-6 Sida 3 (18) Mont_TR4xxstd-1806.docx

4 2 Säkerhetsinformation 2 SÄKERHETSINFORMATION Denna manual måste hållas tillgänglig för alla personer som arbetar med utrustningen: installatörer, underhållstekniker, användare och så vidare. Vändkors är avsedda att kontrollera passage till och från ett bestämt område och ska inte användas för något annat ändamål då detta medför risk för skador på användare och/eller utrustning. Intergate och/eller Automatic Systems kan inte hållas ansvariga för skador som kan uppkomma om utrustningen används felaktigt. Personer som ska arbeta med utrustningens närhet måste ha utbildats i hur automatiska passagegrindar fungerar. Om inte användarna instrueras på rätt sätt kan skador uppkomma. Utrustningen får inte installeras i explosiv miljö. Montera inte icke-godkända tillbehör (kontakt mellan olika metaller kan orsaka batterieffekt som minskar utrustningens korrosionsmotstånd). Den som installerar utrustningen måste följa gällande regler och lagar. All service av utrustningen måste utföras av utbildad personal. Service eller ingrepp i utrustningen av icke behörig personal upphäver automatiskt alla garantier. Endast personal som har relevanta kunskaper avseede risker med elektronik och mekanik får ha tillgång till den mekaniska enheten. Stäng av strömbrytare vid panelen eller strömbrytaren innan några åtgärder utförs, som inte kräver att utrustningen är spänningssatt. Alla interna komponenter som kan sättas i rörelse eller vara strömsatta, måste hanteras med försiktighet. Vid hantering av kretskort, använd särskilda antistathandskar/armband (ESD, ElectroStatic Discharge) för att inte skada elektroniken. Felaktig hantering kan medföra att garantin upphör att gälla. Utrustningen är konfigurerad med minimal risk för de passerande. Varje förändring av parametrarna måste utföras av utbildad personal som är fullt medveten om vad förändringarna innebär. Om utrustningen ska säljas vidare är det den säljandes ansvar att montage, installation och funktion överensstämmer med utrustningens tekniska specifikation. Intergate och/eller Automatic Systems kan inte hållas ansvariga för skador som kan uppkomma om ovanstående instruktioner inte följs. Kontakta Intergate om det finns felaktigheter i manualen, eller om något är konstigt. TR490-UG-EN-6 Sida 4 (18) Mont_TR4xxstd-1806.docx

5 3 Allmänna anvisningar 3 ALLMÄNNA ANVISNINGAR Denna symbol indikerar information som underlättar förståelsen av produkten. Denna symbol indikerar en viktig instruktion för användningen eller underhållet av produkten. VARNINGSSYMBOL Denna symbol indikerar risk för elektrisk stöt eller elchock. VARNINGSSYMBOL Denna symbol indikerar risk för skärskada. Denna symbol indikerar punkt för anslutning till jord (antingen i form av en etikett eller direkt graverad på en mekanisk del). 3.1 Identifikation Produktidentifikation Text Model MfgDate Phases Volts Item Serial SN Made in Belgium Översättning Modell Tillverkningsdatum Faser Spänning Enhet Serie Serienummer Tillverkad i Belgien Komponentidentifikation TR490-UG-EN-6 Sida 5 (18) Mont_TR4xxstd-1806.docx

6 4 Generella beskrivningar 4 GENERELLA BESKRIVNINGAR 4.1 Benämningar Grön pil: PASSAGE I DRIFT Rött kors: PASSAGE UR FUNKTION Pos Benämning Pos Benämning 1 Yttre löstagbar sektion i rostfritt 7 Styrlogik 2 Främre yttersektion (A) 8 Piktogram (extra tillbehör) 3 Bakre yttersektion (B) 9 Golvinfästning 4 Avtagbar toppsektion av rostfritt stål 10 Lås 5 Mekanism (se separat fältmanual) 11 Integrerad beröringsfri läsare under plexiglas (tillval) 6 Roterande hinder med rostfria armar 12 Identifikationsskylt I normala fall anses en person vara i riktning A när vändkorset är på personens högra sida och i riktning B när vändkorset är på personens vänstra sida. TR490-UG-EN-6 Sida 6 (18) Mont_TR4xxstd-1806.docx

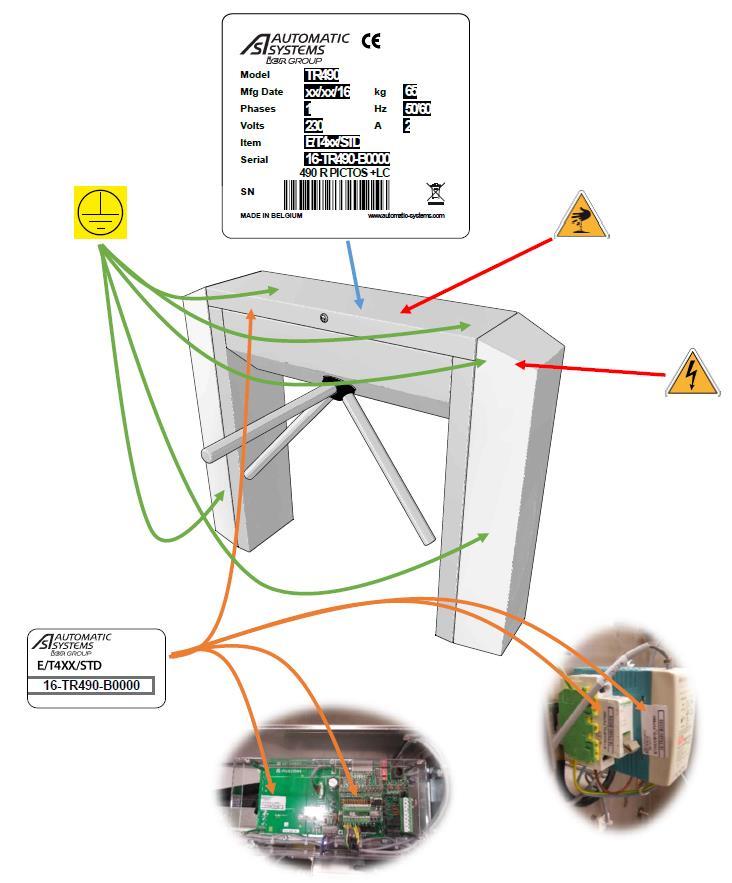

7 4 Generella beskrivningar 4.2 Placering av identifikationsskyltar TR490-UG-EN-6 Sida 7 (18) Mont_TR4xxstd-1806.docx

8 4 Generella beskrivningar 4.3 Slå av spänningen Pos Benämning 2:1 Huvudbrytare 2:2 Styrlogik 2:3 Jordanslutning 2:4 Kablar för spänningsmatning (kund) 2:5 Jordkabel (kund) 2:6 Spänningsaggregat 24VDC- 2,5A. 2:7 Säkring 3 A Varje gång det avtagbara locket tas av, ska huvudströmbrytaren (2:1) under styrlogiken (2:2) slås av. TR490-UG-EN-6 Sida 8 (18) Mont_TR4xxstd-1806.docx

9 4 Generella beskrivningar 4.4 Omgivningstemperatur Vändkors TR4XX är konstruerat för att fungera i en omgivningstemperatur från -10 C till +50 C och med en relativ fuktighet upp till 90%. 4.5 Manövrering vid strömbortfall Beroende på vilken styrlogik som valts finns möjlighet att, i en eller båda riktningarna, automatiskt frikoppla rotationsarmarna i händelse av strömavbrott. Denna frikopplingsprincip i en nödsituation kallas anti-panik -utrustning. Hänvisning till avsnitt [3.2. Funktionsprincip] i Fältmanualen för ytterligare information. TR490-UG-EN-6 Sida 9 (18) Mont_TR4xxstd-1806.docx

10 4 Generella beskrivningar 4.6 Mått och montageanvisning TR490-UG-EN-6 Sida 10 (18) Mont_TR4xxstd-1806.docx

11 5 Installation 5 INSTALLATION 5.1 Första steget Pos Benämning 4:1 Främre yttersektion (A) 4:2 Bakre yttersektion (B) 4:3 Toppsektion 4:4 Lås Vändkorset har packats utifrån valt transportsätt. 1. Frakta allt material till montageplatsen med hjälp av traktor eller på annat sätt samt tag bort allt emballage. 2. Lås upp låset (4:1) och tag av toppsektionen (4:2). Nycklarna levereras i en separat påse. 3. Drag därefter upp yttersektionerna (4:3). 4. Inspektera materialet. Även om materialet har emballerats noggrant kan skador uppstå under transport. Om transportskador uppkommit ska transportör eller Intergate meddelas. Om material saknas, kontakta Intergate. TR490-UG-EN-6 Sida 11 (18) Mont_TR4xxstd-1806.docx

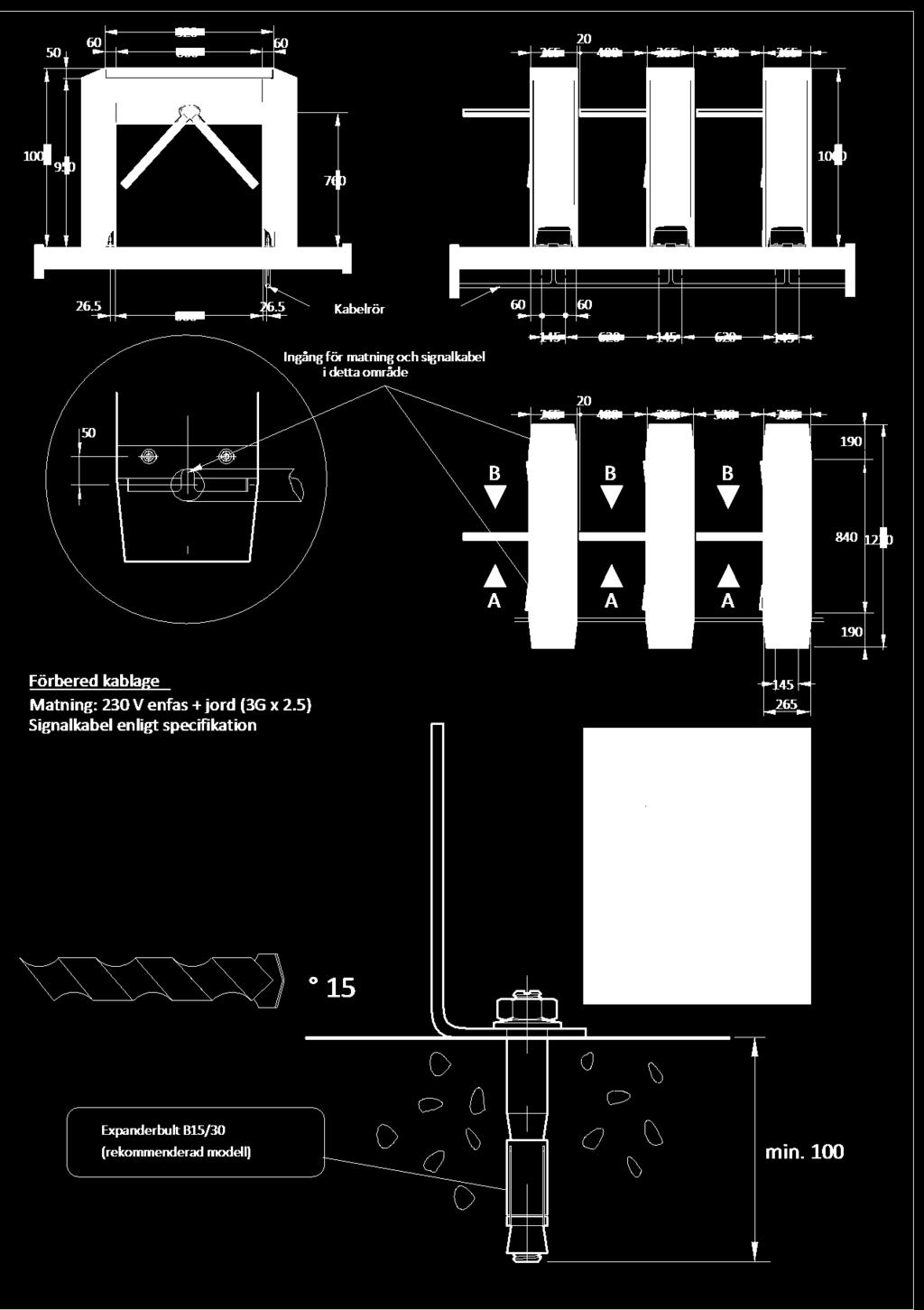

12 5 Installation 5.2 Förarbete på montageplats Kontrollera utrustningens placering med avseende på funktion och arbetsplatsens utseende. Kontrollera att kabelrör finns framdragna (se Fig 3): matarström och extern styrkabel går in i vändkorset från golvet via något av stödbenen. 230 V 2A (max.) matarström erfordras, installerad enligt gällande bestämmelser, komplett med jordanslutning. Extern styrkabel för eventuell fjärrmanövrering eller annan extra utrustning dras fram enlighet med gällande bestämmelser. Alla kablar ska ha minst 2 m fri ände. Avståndet mellan kabelrör och expanderbultar. Förbered montagehål i golvet enligt Fig. 3. Markera montagehålen med en penna enligt montageanvisningen eller genom att placera vändkorset på plats. Försiktighet med märkpennor måste iakttas vid känsliga golv (trä, marmor etc) så att inte färg kommer utanför stödbenen. Detta kan undvikas genom att maskeringstejp läggs på golvet före utmärkning och borrning. Tejpen tas sedan bort före slutligt montage. 5.3 Mekaniskt montage 1. Placera vändkorset rätt. 2. Dra lätt fast de fyra expanderbultarna med brickor genom stödbenet in i muttrarna på montagevinklarna. 3. Dra försiktigt kraft- eller kontroll kablarna i vändkorsets ändsektioner (se till att kablarna inte fastnar mellan golvet och ändsektionerna eller fästvinklarna). 4. Kontrollera, samt justera vid behov, vändkorsets position och linjering, samt drag åt bultarna. 5. När vändkorsen monteras i långa rader, mer än två enheter, ska den raka, vertikala och horisontella, linjeringen beaktas. Vid behov ska shims användas. TR490-UG-EN-6 Sida 12 (18) Mont_TR4xxstd-1806.docx

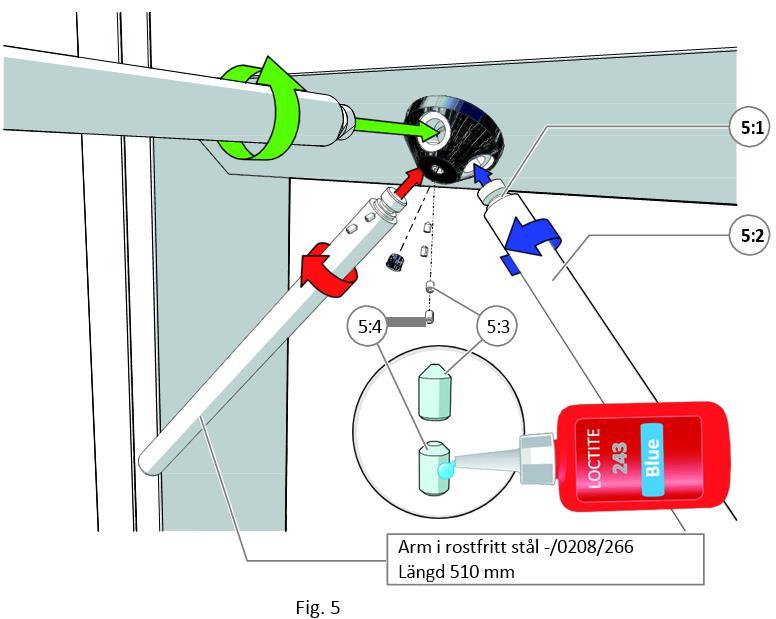

13 5 Installation 5.4 Montering av vändkorsets armar 1. Ta bort allt fett från armarnas gängor (5:1) med avfettningsmedel (följ leverantörens säkerhetsanvisningar) och lägg på lite Loctite 243 (blå) eller annat lämpligt industrilim på gängorna. 2. Skruva in armarna (5:2) på det centrala navet, vrid medurs och dra åt försiktigt med hjälp av en rörtång. 3. Skruva på en konisk stoppskruv (5:3) på varje arm och drag åt försiktigt. Skruvarna levereras i en separat påse. 4. Lägg en droppe Loctite 243 (blå) på den platta stoppskruvens (5:4) gängor och drag åt den försiktigt för att låsa den koniska stoppskruven (5:3). 5.5 Elektrisk inkoppling Elektrisk anslutning utförs i enlighet med aktuellt schema. Schema finns på insidan av kapslingen. Det finns en separat fältmanual för logik TR6 för de som eventuellt önskar anpassa någon av standardfunktionerna 1. Kontrollera att matarströmmen är frånslagen. Alla interna anslutningar är kopplade från fabrik. 2. Vid behov, kapa kabellängd som ej behövs. Anslut 230V (2:4) till terminalerna på huvudbrytaren (2:1) och jordkabeln (2:5) till den närbelägna anslutningen (2:3). Säkerställ att utrustningen är korrekt ansluten till jord (kapslingen och anslutna metallföremål). 3. Utför de andra anslutningarna beroende på vad som ska anslutas (externa anslutningar och liknande). TR490-UG-EN-6 Sida 13 (18) Mont_TR4xxstd-1806.docx

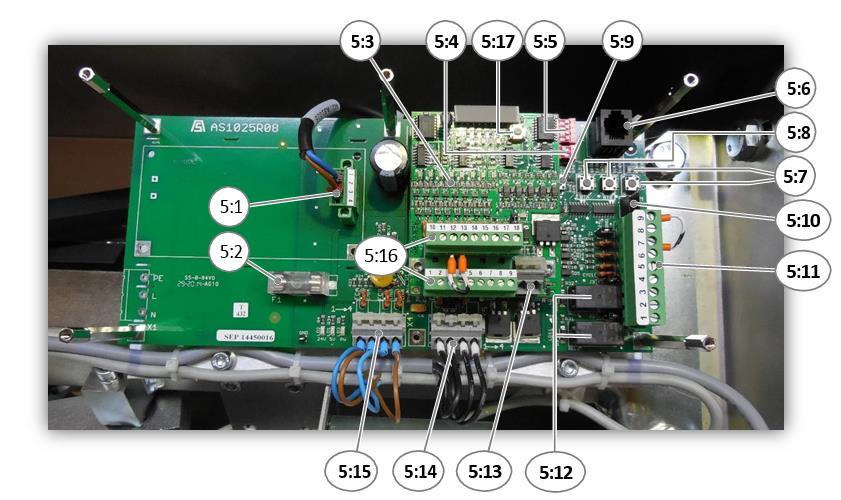

14 5 Installation 4. Säkra all kabel så att den går fri från vändkorsets rörliga delar. 5. Efter att inkommande nätström anslutits och faser kontrollerats kan anläggningen kopplas in genom att huvudbrytaren slås på. När vändkorset är anslutet till ett IT-system, måste en 2-polig strömbrytare skydda nätaggregatet (230 V). Pos Beskrivning Pos Beskrivning 5:1 Anslutning 24 VDC spänningsaggregat 5:9 Återställningsknapp (Reset) för styrlogik 5:2 Säkring F1: T2.5AL 250V (230V 5:10 RS232-lina TT 5 V-nivå spänningsaggregat) 5:3 Expansionsmodul In-/utgångskort 5:11 Anslutning ingångar/utgångar (kund) 5:4 DIP switchar för val av driftsätt och programmering av parametrar 5:5 DIP-swtichar för parameterprogrammering 5:6 AS-LINK anslutning för programmeringskonsol 5:12 Signalreläer 5:13 Anslutning för AS1052-kort (fallande arm) 5:14 Anslutning elektromagneter i riktning A och B 5:7 Programmingsknapp och LED 5:15 Anslutning för gränslägen i riktning A och B 5:8 Simuleringsknappar riktning A och B 5:16 Extra anslutning ingångar/utgångar Input/output connector 5:17 TEST-knapp för funktion fallande arm TR490-UG-EN-6 Sida 14 (18) Mont_TR4xxstd-1806.docx

15 5 Installation 5.6 Kontrollista Innan anläggningen tas i bruk, kan de olika mekaniska och elektriska tester som beskrivs i Fältmanualen avsnitt [2.1. Första kontrollen efter cykler] utföras. I händelse av mekaniska problem, hänvisas till motsvarande avsnitt. Kontrollera att alla kablar är ordentligt fastdragna i sina respektive anslutningar. TR490/TR490R/TR492/TR492R: Kontrollera att vändkorsets armar kan roteras om strömmen slås av (gäller endast mekanismer av typ 3 eller 5 med anti-panik -utrustning). TR491/TR491R: Kontrollera att vändkorsets armar faller ner om strömmen slås av. Lyft upp den fallande armen (6:1) för hand och säkerställ att den stannar i horisontellt läge. 6:1 6:1 Fallande arm Kontrollera att alla skruvar och muttrar är ordentligt åtdragna. Kontrollera kapslingens insida så att inga verktyg glömts kvar Ta bort allt skräp samt gör rent inne i kapslingen. Sätt tillbaka de yttre sektionerna (4:1 och 4:2), toppsektionen (4:2) och lås. Vändkorset är nu klart för att användas. Trots att allt är funktionskontrollerat från fabrik kan en slutlig justering krävas efter transport, montage och installation. Om så skulle vara fallet hänvisas till Fältmanualen. 5.7 Underhåll av ytor i rostfritt stål För att bibehålla de rostfria ytornas finish och minimera risken för fläckar och rostprickar, ska ytorna regelbundet torkas av med en produkt avsedd för behandling av rostfritt stål. Leverantören av vändkorset kan rekommendera en produkt med referensnummer -/6031/000. Underlåtenhet att underhålla och behandla de rostfria ytorna kan medföra att garantin upphör att gälla. TR490-UG-EN-6 Sida 15 (18) Mont_TR4xxstd-1806.docx

16 5 Installation 5.8 Tillfällig demontering Om utrustningen tillfälligt måste demonteras, t.ex. för att flyttas, utförs detta enligt följande: Elektrisk urkoppling 1 Lås upp och tag bort toppsektionen (4:3) samt yttersektionerna (4:1 och 4:2). 2 Kontrollera att matarströmmen är bortkopplad. 3 Slå från huvudbrytaren (2:1) på styrlogiken. 4 Koppla bort matarströmmen (2:4) från huvudbrytaren (2:1) och jordanslutningen (2:5) från anslutningsblocket. 5 Koppla bort eventuellt andra kablar Demontering av armar (vid behov) Ta bort den platta stoppskruven (5:4) och den koniska stoppskruven (5:3) från armarna (5:2). Lossa armarna genom att vrida moturs med hjälp av en rörtång Demontering av kapslingen 1. Ta bort de fyra muttrarna till expanderbultarna. 2. Ta bort kapslingen. Demontera eller skär av de fyra expanderbultarna så att inte personer som passerar riskerar att fastna på dessa. 3. Flytta vändkorset till ny plats med gaffeltruck eller liknande 5.9 Skrotning av utrustningen När utrustningen ska skrotas utförs som beskrivits i avsnitt [5.7 Underhåll av ytor i rostfritt stål För att bibehålla de rostfria ytornas finish och minimera risken för fläckar och rostprickar, ska ytorna regelbundet torkas av med en produkt avsedd för behandling av rostfritt stål. Leverantören av vändkorset kan rekommendera en produkt med referensnummer -/6031/000. Underlåtenhet att underhålla och behandla de rostfria ytorna kan medföra att garantin upphör att gälla. Tillfällig demontering]. Kontrollera att utrustningens olika komponenter (metaller, elektriska komponenter, plast etc.) tas om hand eller återanvänds i enlighet med gällande bestämmelser. TR490-UG-EN-6 Sida 16 (18) Mont_TR4xxstd-1806.docx

17 6 Elscheman 6 ELSCHEMAN Aktuella elscheman följer med utrustningen. - TR490-UG-EN-6 Sida 17 (18) Mont_TR4xxstd-1806.docx
