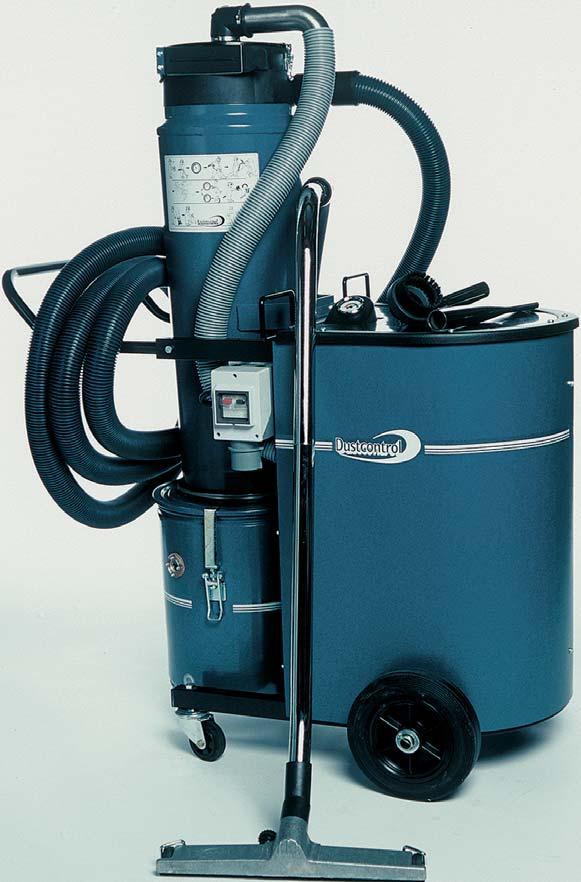

1 model: DC 3800i instruktion user instruction Betriebsanleitung manuel d instruction serial no: DC 3800i - 1 Art Nr 9442

2 Dustcontrol reserverar sig för tryckfel och produktförändringar Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue. Keine Gewähr für Druckfehler. Produktänderungen vorbehalten. Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de changer les produits déjà livrés. Dustcontrol n'est pas responsable des erreurs et omissions faites dans ce livret. Tillverkare/Manufactured by/hersteller/fabriqué par: Såld av/sold by/verkauft von/vendu par: Dustcontrol AB Kumla Gårdsväg 14 SE Norsborg Tel: Fax: DC 3800i - 2 Art Nr 9442

3 Innehållsförteckning Säkerhetsföreskrifter 4 Tekniska data 4 Funktionsbeskrivning 5 Drift 5 Service 5 Tillbehör 6 Garanti 6 Felsökning 6 Reservdelar CE-intyg Dustcontrol Worldwide 21 SVENSKA Contents Safety Considerations 7 Technical Data 7 Description 8 Operation 8 Service 8 Accessories 9 Inhaltsverzeichnis Sicherheitsvorschriften 10 Technische Daten 10 Funktionsbeschreibung 11 Betrieb 11 Wartung 11 Zubehör 12 Sommaire Warranty 9 Trouble Shooting 9 Spare Parts CE-certificate Dustcontrol Worldwide 21 Garantie 12 Fehlersuche 13 Ersatzteile CE-Zertifikat Dustcontrol Worldwide 21 ENGLISH DEUTSCH FRANCAIS, Conditions de sécurité 14 Caractéristiques techniques 14 Description 15 Fonctionnement 15 Entretien 15 Accessoires 16 Garantie 16 Problèmes et interventions 16 Pieces detachees Certificat CE Dustcontrol Worldwide 21 DC 3800i - 3 Art Nr 9442

4 Säkerhetsföreskrifter Läs följande säkerhetsinstruktion innan du startar maskinen. Spara instruktionen. Varning! Vid användandet av elektriska maskiner ska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada. 1. Arbetsmiljön Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. 2. Överbelastning Låt inte maskinen gå helstrypt. Använd maskinen för avsett ändamål. Följ föreskrifterna för det material som sugs, t ex asbest. 3. Kroppsskador Låt aldrig sugpunkten komma i kontakt med någon kroppsdel. Det starka undertrycket kan skada hudens blodkärl. Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara. Se också nedan under varning. 4. Sladden Dra aldrig maskinen med hjälp av sladden. Utsätt inte sladden för värme eller skarpa föremål. Kontrollera elkabeln regelbundet. Maskinen får inte användas om kabeln eller kontakten är skadad. 5. Viktig åtgärd Vid rengöring och skötsel ska maskinen göras strömlös genom avstängning och utdragning av kontakten. 6. Omsorg Håll maskinen ren och se till att sugslangen är hel och att alla packningar är täta. Följ instruktionerna. Håll bärhandtagen torra och fria från olja och fett. 7. Kontroll Kontrollera alltid att maskinen är oskadad innan användandet av maskinen. Finns det skador måste maskinen repareras av en auktoriserad serviceverkstad som är godkänd av Dustcontrol. 8. Varning Använd endast tillbehör och utbytesdelar som finns i Dustcontrol s katalog. OBS! Vid användandet av felaktiga eller piratdelar (framförallt filter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd. TEKNISKA DATA HxBxL 1470x660x1100 mm Vikt 85 kg Inlopp X 50 mm Uppsamling i behållare 30 l Slanglängd ( 50) 5-15 m Flöde max 260 m 3 /h Undertryck max 28 kpa Effektuttag 2,5 kw kpa Tryckalstring och luftflöde Finfilter polyester, area 1,8 m 2 Avskiljningsgrad (DIN 24184/3) > 99,9 % Ljudnivå*/ 60 db(a) */ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd enligt DIN Teil 1 (4/84) i frifältsmätning vid maximalt luftflöde m 3 /h DC 3800i - 4 Art Nr 9442

5 Funktionsbeskrivning Det uppsugna och avskiljda materialet samlas upp i en 40 liters behållare som kan tas loss med ett enkelt handgrepp. Materialet kan därför lätt återvinnas eller slängas. DC 3800i är utrustad med ett nivåglas på behållaren, som möjliggör att se när den behöver tömmas. Behållaren är också försedd med en etikett som maximerar innehållet till 60 kg. DC 3800i är driftsäker och oöm. Den används till punktutsugning och rengöring i många sammanhang, t ex vid slipning, svetsning, rengöring av maskiner och golvstädning. Ljudnivån är så låg att maskinen kan användas i ljudkänsliga miljöer. DC 3800i drivs av en 3-fas turbopump. SVENSKA Drift Anslut maskinen till ett eluttag med spänning enligt specifikationerna på maskinens märkplåt. Vid skarvning av elkabeln ska skarvsladden vara vattenskyddad. Filtren bör rensas 1-2 gånger om dagen vid kontinuerlig användning eller när undertrycksmätaren visar på rött: 1. Starta maskinen. 2. Stäng skjutspjället för inloppet. 3. Öppna och stäng rensningsklaffen med snabba rörelser 8-10 ggr. 4. Öppna skjutspjället Står tryckmätaren på grönt - återuppta arbetet. - Står tryckmätaren på rött - upprepa rensningsproceduren. - Står tryckmätaren fortfarande på rött - byt finfiltret, art nr Behållaren under cyklonen bör tömmas när den är fylld till ca 2/3. Den får fyllas till max 60 kg.. Service Vid rengöring och skötsel ska maskinen stängas av och kontakten dras ur. - Finfiltren bör bytas minst en gång per år. Endast originalfilter får användas. Om maskinen har mikrofilter ska det bytas efter ca 300 driftstimmar. - Gör filterbytet i ett slutet rum och använd skyddsmask. Obs! Se till att inga oskyddade personer kan exponeras för hälsofarligt damm. - Utbytta filter ska läggas i en plastsäck som försluts. - Kontrollera regelbundet att elkabeln inte är skadad. DC 3800i ska funktionsprovas och ses över minst en gång per år. Slitna delar måste bytas ut eftersom det är en maskin för hälsofarligt material. Äventyra aldrig funktion och livslängd. Dustcontrol ansvarar endast för maskiner som är utrustade med originaldelar. Turbopumpen har mycket lång livslängd utan speciellt underhåll. Efter ca drifttimmar ska radialtätningen mellan motor och turbopump smörjas med konsistensfett. Lager och tätningar, i såväl motor som pump, ska kontrolleras och smörjas. Utslitna delar ska bytas. DC 3800i - 5 Art Nr 9442

6 Tillbehör Benämning Art nr Finfilter, polyester Mikrofilter Övriga tillbehör - se I-line tillbehör och Dustcontrols katalog. SVENSKA Garanti Garantitiden är 2 år vid 1-skift eller motsvarande tid vid flerskift. Garantin avser fabrikationsfel. Garantin gäller endast under förutsättning att maskinen används på ett normalt sätt och får den service som krävs. Normalt slitage ersätts inte. Dustcontrol ansvarar endast för maskiner som är utrustade med originaldelar. Reparationer måste utföras av reparatör som är godkänd av Dustcontrol. I annat fall förverkas garantin. FELSÖKNING Problem Orsak Åtgärd Motorn går inte. El ej ansluten. Anslut el. Termisk säkring utlöst. Vänta 5 minuter. Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring. efter start. Motorn går men Sugslangen inte ansluten. Anslut slangen. maskinen suger inte. Stopp i slangen. Vänd eller rensa slangen. Behållaren inte fastspänd Spänn fast behållaren. under cyklonen. Pumpen roterar åt fel håll. Låt elektriker skifta fas. Motorn går men Hål på sugslangen. Byt slang. maskinen suger dåligt. Igensatt filter. Rensa eller byt filter. Sugslangen för lång Byt slang. eller smal. Stopp i slangen. Vänd eller rensa slangen. Maskinens topp dåligt Justera monteringen. monterad. Stoft har fastnat i cyklonen. Ta bort toppen och rensa cyklonen. Maskinen blåser ut damm. Filtret har lossnat eller gått Kontrollera filtret och byt sönder. vid behov. Onormalt ljud från Partiklar kan ha kommit in i Beställ service. maskinen. pumpen. DC 3800i - 6 Art Nr 9442

7 Safety Considerations Read all instructions before attempting to operate this machine and save these instructions. Warning! When using electric machines, basic safety precuations should always be followed to reduce the risk of fire, electric shock and personal injury, including the following: 1. Work area environment Don t expose the machine for rain. Don t use it in damp or wet locations or in presence of flammable liquids or gases. 2. Overload Never let the machine operate fully throttled. Always follow the regulations pertinent to the material you are working with ie asbestos. Don t use the machine for purposes that it isn t intended for. 3. Body injuries Never let the suction come in contact with parts of the body. The strong suction effect can hurt the blood-vessels in the skin. Do not repair the electric components yourself, get somebody qualified. Faults may cause injury. See also below under warnings. TECHNICAL DATA 2.5 kw 3 kw 60 Hz 4. Don t abuse cord Never pull the machine by cord. Keep cord from heat and sharp edges. Check the electric cable regularly if damage. 5. Important measure With cleaning and maintenance on the machine, the power cable should be disconnected from the supply. 6. Maintain the machine with care Keep machine clean and check that the hose is entired and that all gaskets are tight. Follow instructions. Keep handles dry and free from oil and grease. 7. Checking of damage Before futher use of the machine it should be carefully checked that the machine is undamaged. If there are any damaged parts these should be repaired by of a Dustcontrol authorized service center. 8. Warning Use only accessories and replacable parts which are available in Dustcontrol catalogue. When using faulty parts or pirate parts (especially filter) the machine could leak out unhealthy dust which can cause personal injuries. Vacuum producer capacity HxWxL x660x1100 mm - Weight 85 kg 85 kg Inlet X 50 mm X50 mm Collection container 30 l 30 l Hose length ( 50) 5-15 m 5-15 m Flow Max 260 m 3 /h 320 m 3 /h Negative Pressure, Max 28 kpa 31 kpa Motor Power 2.5 kw 3.0 kw Fine filter polyester 1.8 m m 2 Degree of separation, (DIN 24184/3) > 99.9% > 99.9% Sound level*/ 60 db(a) 60 db(a) kpa DC 3800i 2.5 kw 50 Hz DC 3800i 3.0 kw 60 Hz m 3 /h */ Sound level at 1,6 m height and 1 m distance according to DIN Section 1 (4/84) in free space and at maximum airflow. DC 3800i - 7 Art Nr 9442

8 Description Collected material is stored in a 40 liters container which is easily removed from the unit in one simple operation. The collected material is ergonomically handled in this way for recycling or disposal. A sightglass on the container provides for continous monitoring during operation. The container has a maximum capacity of 60 kg of material. cleaning in a large variety of applications; welding, grinding, sanding and floor cleaning. With a very low sound level, the DC 3800i is particularly well suited for use in areas which are sensitive to noise. The DC 3800i is powered by a 3 phase Dustcontrol turbo pump. The DC 3800i is stable, tough and reliable and particularly well suited to source extraction and Operation ENGLISH Connect the machine to a suitable power source according to the specification plate on the machine. If the electrical cord get damage it should be replaced. The filter should be cleaned 1-2 times per day with continues running of the machine or when the filter monitor is in the red area: 1. Start the machine. 2. Close the shutter valve for inlet. 3. Open and shut the cleaning flap with quick movement 8-10 times. 4. Open the shutter valve If the filter condition meter reads green - continue work. - If the filter condition meter reads red - clean pulse again. - If the filter condition meter still reads red - change the filter No The container under the cyclone should be emptied when it is 2/3 full. The maximum capacity is 60 kg. Service With cleaning and maintenance on the machine, the power cable should be disconnected from the supply. - The fine filter should be changed at least once per year. Use only original spare parts. - If the machine is used with a microfilter/ HEPA filter, this should be changed every 300 running hours. Use breathing protection when changing the filter. Care must be taken during the filter change not to expose unprotected persons to harmful dust. - Used filters should be sealed in a plastic sack and disposed properly. - Check regularly that the electric cable isn t damaged. The DC 3800i should be performance tested at least once per year because it may be used with hazardous materials. Worn parts must be replaced. Dustcontrol is only responsible for machines that are equipped with original spare parts. The turbopump has a very long maintenance free service life. After approximately running hours, the radial seal between the motor and pump housing should be greased. Bearings and seals in the motor and turbopump should be checked and lubricated. Parts worn beyond serviceable tolerances should be replaced with genuine spare parts. DC 3800i - 8 Art Nr 9442

9 Accessories Description Part no Fine Filter, Polyester Microfilter with HEPA Other accessories - see I-line accessories and Dustcontrol catalogue. Warranty The warranty period is 2 years for single shift operation or equivalent time with multishift operation. The warranty covers manufacturing defects. This warranty is only valid for machines equipped with original spare parts. Warranty repairs must be performed by Dustcontrol or their authorized agent. Unauthorized repairs forfeit this warranty. ENGLISH TROUBLE SHOOTING Problem Fault Solution The motor doesn t start. The machine isn t Make sure connection. connected. Thermal overload tipped. Wait 5 minutes. The motor stops directly Incorrect fuse. Change to correct circuit. after starting. The motor is running The hose isn t connected. Connect the hose. but no suction. The hose is plugged. Find and remove block. The container isn t firmly Secure the container. attached to the bottom of the cyclone. The pump rotates Electrician should change backwards. phases. The motor is running but A hole in the hose. Change or repair the hose. poor suction. Plugged filter. Clean or change filter. The hose is too long or Change the hose. too small. The hose is kinked. Check and free. The machine top is Adjust the mounting. mounted incorrectly. Dust is packed in the Take off the top and clean. cyclone. The machine is blowing The filter is perforated Check the filter and change if dust. or defecterd. neccessary. Abnormal sound from the Particles in the pump. Order service. machine. DC 3800i - 9 Art Nr 9442

10 Sicherheitsvorschriften Lesen und beachten Sie diese Hinweise, bevor Sie die Maschine benutzen. Achtung! Beim Gebrauch von elektrischen Maschinen sind zum Schutz gegen elektrischen Schlag, Verletzungsund Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. 1. Berücksichtigen Sie die Umgebungseinflüsse Setzen Sie die Maschine nicht dem Regen aus. Benützen Sie diese elektrische Maschine nicht in feuchter oder nasser Umgebung. Benützen Sie diese nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 2. Überlastung der Maschine Lassen Sie nie die Maschine völlig gedrosselt laufen. Verwenden Sie die Maschine nur für Arbeiten für die sie bestimmt ist. Befolgen Sie die Vorschriften zur Handhabung des abgesaugten Materials, wie etwa Asbest. 3. Verletzungsgefahr Vermeiden Sie Körperkontakt mit den Saugdüsen. Die kräftige Saugwirkung kann die Blutgefässe der Haut verletzen. Versuchen Sie nicht auf eigene Faust Eingriffe an den elektrischen Teilen vorzunehmen. Ein Fehler kann lebensgefärhlich sein. 4. Zweckentfremden Sie nicht das Kabel Ziehen Sie die Maschine nicht am Kabel. Schützen Sie das Kabel vor Hitze und scharfen Kanten. Kontrollieren Sie regelmäßig das Netzkabel. Die Maschine darf nicht verwendet werden, wenn Kabel oder Stecker beschädigt sind. 5. Wichtiger Hinweis Zum Reinigen und Warten der Maschine Hauptschalter ausschalten und Netzstecker ziehen. 6. Pflegen Sie die Maschine mit Sorgfalt Halten Sie die Maschine sauber und sehen Sie zu, daß der Saugschlauch heil ist und daß alle Dichtungen dicht sind. Befolgen Sie die Wartungsvorschriften. Halten Sie die Traggriffe trocken und frei von Öl und Fett. 7. Kontrolle von Beschädigungen Vor jeder Inbetriebnahme die Maschine auf Beschädigungen überprüfen. Gibt es Beschädigungen soll die Maschine von einer von Dustcontrol autorisierten Kundendienstwerkstatt repariert werden. 8. Achtung Benützen Sie nur Zubehör und Austauschteile die im Dustcontrol Katalog erhältlich sind. Beim Einsatz von fehlerhaften Teilen oder Piratteilen (vor allem Filter und Plastiksäcke) kann aus der Maschine gesundheitsgefährlicher Staub austreten, der Gesundheitsschäden verursachen kann. TECHNISCHE DATEN Druckerzeugung und Luftstrom HxBxL 1470x660x1100 mm Gewicht 85 kg Einlaß X 50 mm kpa Behälter 30 liter 20 Schlauchlänge ( 50) 5-15 m Luftmenge, max 260 m 3 /h Underdruck, max 28 kpa Motorleistung 2,5 kw Feinfilter Polyester Filterfläche 1,8 m 2 10 Abscheidegrad nach > 99,9% (DIN 24184/3) Geräuschpegel*/ 60 db(a) */ Schalldruckpegel in einer Höhe von 1,6 m und mit Abstand 1 m nach DIN Teil 1 (4/84) bei maximaler Luftmenge m 3 /h DC 3800i - 10 Art Nr 9442

11 Funktionsbeschreibung Das abgesaugte und ausgefilterte Material wird in einem 40 Liter fassenden Behälter aufgesammelt. Der Behälter lässt sich mit einem einfachen Handgriff abnehmen, und das Material kann daher leicht zurückgewonnen oder entsorgt werden. Der DC 3800i ist mit Füllstandglas am Behälter versehen. Das maximale Füllgewicht ist mit 60 kg angegeben. Der DC 3800i ist robust und betriebssicher. Er dient zur Punktabsaugung in vielen Bereichen, wie z B beim Schleifen, Schweissen, Reinigen und Säubern von Arbetskleidern. Dank seines leisen Laufes kann man die Maschine auch in einer geräuschemp-findlichen Umgebung einsetzen. Der Antrieb erfolgt durch einen 3 Phasen Elektromotor. Betrieb Die Maschine nur an eine Steckdose mit der auf dem Kennschild angegebenen Spannung anschliessen. Bei Verlängerung des Kabels ist darauf zu achten Kabel mit gleicher Schutz-klasse zu verwenden. Wenn der Unterdruckmesser auf rot steht, ist das Filter zu reinigen wie folgt: 1. Start der Maschine. 2. Schieber am Einlauf schließen. 3. Öffnen und schliessen die Reinigungsklappe mit schnell Bewegung 8-10 Mal. 4. Schieben öffnen Zeigt der Unterdruckmesser jetzt grün ist die Reinigung durchgeführt. - Zeigt der Unterdruckmesser auf rot - wiederhole den Reinigungsvorgang. - Zeigt der Unterdruckmesser auf nocheinmal rot - tausche Feinfilter Der Behälter unter dem Zyklon sollte entleert werden wenn er zu 2/3 voll ist. Er darf maximal mit einem Gewicht von 60 kg gefüllt werden. DEUTSCH Wartung Bei Reinigung und Wartung ist die Maschine abzuschalten und der Netzstecker ist herauszuziehen. - Das Feinfilter sollte mindestens einmal jährlich ausgetauscht werden, oder wenn es sich nicht mehr reinigen lässt. Falls die Maschine ein Mikrofilter hat, ist dieses nach etwa 300 Betriebsstunden auszutauschen. - Verwenden Sie unbedingt eine Schutzmaske beim Filterwechsel und sorgen Sie dafür, dass keine ungeschützten Personen durch den gesundheitsschädlichen Staub gefährdet werden. - Ausgetauschte Filter müssen in einem verschlossenen Plastiksack verwahrt werden. Nur Originalfilter sind geprüft und anerkannt. - Kontrollieren Sie regelmässig, dass der Netzstecker nicht beschädigt ist. Der DC 3800i ist mindestens einmal im Jahr zu überholen und auf seine Funktion zu kontrollieren. Abgenützte Teile müssen ausgetauscht werden, da es sich um eine Maschine zur Beseitigung von gesundheitsschädlichem Material handelt. Setzen Sie nie die Funktion oder Lebensdauer der Maschine aufs Spiel. Dustcontrol übernimmt keine Verantwortung für Maschinen, die nicht mit Originalteilen nachgerüstet wurden. Die Turbopumpe hat eine sehr lange Lebensdauer und benötigt keine Wartung. Nach ca Betriebsstunden sollte die Radialdichtung zwischen Motor und Pumpe mit Lagerfett geschmiert werden. Gleichzeitig sind die Lager und Dichtungen des Elektromotors zu überprüfen. Bei Bedarf müssen diese geschmiert und eventuell getauscht werden. Wird anderer Verschleiß festgestellt, müssen naturlich diese Teile getauscht werden. DC 3800i - 11 Art Nr 9442

12 Zubehör Benennung Art. Nr Feinfilter, Polyester Mikrofilter Sonstiges Zubehör siehe I-line Zubehör und Dustcontrol-Katalog. Garantie Die Garantiedauer beträgt 2 Jahre im Einschichtenbetrieb und verkürzt sich bei Mehrschichtenbetrieb im entsprechenden Mass. Die Garantie bezieht sich ausschliesslich auf Fabrikations-fehler. Dustcontrol übernimmt keinerlei Verantwortung für Maschinen, die mit anderen als Originalteilen nachgerüstet werden. Bei Eingriffen durch andere als von Dustcontrol ermächtigte Reparateure werden sämtliche Garantieansprüche ungültig. DC 3800i - 12 Art Nr 9442

13 FEHLERSUCHE Problem Fehler Massnahme Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen. Thermische Sicherung hat 5 Minuten warten. ausgelöst. Der Motor bleibt sofort nach Falsche Sicherung. dem Start stehen. Sicherung tauschen. Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen. Maschine saugt nicht. angeschlossen. Schlauch verstopft. Schlauch umdrehen oder reinigen. Am Zyklon ist kein Behälter anbringen. Sammelbehälter angebracht. Pumpe läuft in der falschen Vom Elektriker ändern Richtung. Phasen sind lassen. verkehrt angeschlossen. Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen. Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen. DEUTSCH Saugschlauch zu lang oder Schlauch austauschen. zu schmal. Schlauch teilweise verstopft. Schlauch reinigen oder umdrehen. Oberteil der Maschine Ordentlich befestigen. schlecht montiert. Im Zyklon hat sich Staub Deckel abnehmen und abgesetzt. den Zyklon reinigen. Die Maschine bläst Staub Das Filter ist beschädigt Kontrollieren und gegebenaus. oder hat sich gelockert.enfalls austauschen. Abnormale Geräuschent- Es könnten Staubpartikeln Die Pumpe muβ gewartet wicklung der Maschine.in die Pumpe eingedrungen werden. sein. DC 3800i - 13 Art Nr 9442

14 Conditions de sécurité Lisez toutes les instructions avant d utiliser la machine et mettez à l abri ces instructions. Attention! Pendant l utilisation de machines éléctriques, les précautions de sécurité de base devront toujours être suivies pour réduire les risques de feu, les décharges électriques et les blessures corporelles. 1. Zone de travail Ne pas exposer la machine sous la pluie. Ne pas l utiliser dans des endroits humides, ou en présence de liquides ou gaz inflammables. 2. Surchauffe Ne laisser jamais la machine tourner en continue inutilement. Suivre toujours les règlementations particulières aux matières avec lesquelles vous travaillez: par exemple l amiante. Ne pas utiliser la machins pour des travaux non conforme à l emploi normal de la machine. 3. Blessures corporelles Ne jamais laisser la succion venir au contact avec des parties du corps. Le fort effet de succion peut endommager les vaisseaux sanguins de la peau. Ne pas réparer les composants èlectriques soi-même, mais prendre une personne qualifièe. Des erreurs peuvent causer des blessures. Lire attentivement toutes les précautions d usage. 4. Prendre soin du cordon électrique Ne jamais tirer la machine par son cordon èlectrique. Protéger le cordon contre les chocs et les objets coupants. Vérifier régulièrement l état du cordon. 5. Mesure importante Pendant le nettoyage et l entretien sur la machine, le cordon èlectrique devra être débranché. 6. Entretien de la machine Garder la machine propre et vérifier que le flexible est entier, et que les joints sont restés étanches. Garder les poignées sèches et libres de toute huile et graisse. 7. Vérification de l état de la machine Avant toute utilisation de la machine, il devra être vérifié avec précaution que la machine est en bon état de marche. Si il y a des pièces endommagées, celles-ci devront être réparées par un centre de maintenance autorisé Dustcontrol. 8. Attention Utiliser uniquement les accessoires et les pièces détachées qui sont disponibles dans le catalogue Dustcontrol. Si vous utilisez des pièces défectueuses ou contrefaites (spécialement les filtres), la machine pourrait rejeter de la pussière nocive qui pourrait causer des dommages corporels. CARACTÉRISTIQUES TECHNIQUES HxlxL 1470x660x1100 mm Poids 85 kg kpa Entrée X 50 mm 20 Volume conteneur 30 l Longueur flexible ( 50) 5-15 m Flux max 260 m 3 /h Dépression max 28 kpa Puissance 2,5 kw 10 Surface filtrante, filtre fin 1,8 m 2 Degré de filtration > 99,9% (DIN 24184/3) Niveau sonore*/ 60 db(a) Génération de pression et flux d`air */ Niveau sonore à 1,6 m de hauteur et 1 m de distance en accord avec la norme DIN Section 1 (4/84) dans un espace libre et à flux maximum m 3 /h DC 3800i - 14 Art Nr 9442

15 Description Les matières qui ont été extraites et séparées sont collectées dans un conteneur de 40 l. Le conteneur peut être manutentionné avec des poignées. Les matières doivent être recyclées ou entreposées avant destruction. Le DC 3800i est stable, solide et fiable; et particulièrement adapté pour l extraction à la source pour différentes applications telles que le soundage, le meulage, le ponçage et le nettoyage. Avec un trés bas niveau snonore, le DC 3800i est adapté pour une utilisation dans des zones qui sont sensibles au bruit. Le DC 3800i est un ventilateur haute pression monophasé à deux étages, incorporé dans la partie supérieure de la machine. Fonctionnement Connectez la machine à une source électricité conforme aux spécifications de la plaque sur la machine. Si le cordon électrique était endommagé, il devra être remplacé. Le filtre devra être nettoyè 1-2 fois par jour en fonctionnement continu de la machine ou quand le moniteur du filtre est dans la zone rouge. 1. Faites démarrer la machine. 2. Fermez la vanne guillotine à l entrée 3. Ouvrez et fermez le clapet de nettoyage d un mouvement rapide 8 à 10 fois. 4. Ouvrez la vanne guillotine Si le moniteur est sur le vert, le travail peut continuer. - Si le moniteur est sur le rouge, faites un nouveau décolmatage. - Si le moniteur reste encore sur le rouge, changez le filtre No Le conteneur sous le cyclone devra être vidé quand il sera au 2/3 plein. La capacité maximum est de 60 kg. Entretien Pendant le nettoyage et l entretien de la machine, le cordon électrique doit être déconnecté. Le filtre fin devra être changé au moins une fois par an. Si la machine est utilisée avec un microfiltre/ HEPA, celui-ci devra être changé toutes le 300 heures de fonctionnement. Utilisez une protection respiratoire pendant le changement des filtres. Prenez soin durant le changement de filtre de ne pas exposer des personnes non protégées à la poussière nocive. Les filtres usagés devront être mis dans un sac plastigue et jetés proprement en fonction des lois sur le retraitement des objets industriels. Vérifier régulièrement que le cordon électrique n est pas endommagé. Le DC 3800i devra être testé au moins une fois par an pour repérer les dommages causés par des matèriaux étrangers. Les pièces défectueuses doivent être remplacées. Dustcontrol n est pas responsable des machines qui sont èquipèes avec d autres pièces que celles d origine. La turbopompe a une très longue vie libre de toute maintenance. Après approximativement heures de fonctionnement, le joint radial entre le moteur et la cage de la pompe devra être graissé. Les roulements à billes et joints devront être vérifiés et lubrifiés. Les pièces défectueuses, au-delà des tolérances d'usage, devront être remplacées avec des piéces détachées d'origine Dustcontrol. FRANCAIS, DC 3800i - 15 Art Nr 9442

16 Accessoires Description Art No Filtre fin, polyester Microfiltre/HEPA Autres accessoires - Voir catalogue I-line accessoires et catalogue Dustcontrol. Garantie La période de garantie pour cette machine est de 2 ans, pièces et main d oeuvre hors pièces d usure. La garantie est valable à condition que la machine soit utilisée dans des conditions normales de travail, pour lesquelles elle a été définie et si elle est convenablement entretenue. PROBLÈMES ET INTERVENTIONS La maintenance accomplie par d autres que Dustcontrol ou que par un agent mandaté, annule automatiquement la garantie. Aucune autre garantie express ou implicite n est applicable. Problem Fehler Massnahme Moteur ne démarre pas. Machine non connectée. Vérifier connections. Sécurité moteur. Attendre 5 mm. Le moteur s arrète aprés Mauvais fusible. Circuit correct. Un électricien le démarrage. Thermique mal positionné. devra intervenir. Pompe fonctionne mais Flexible non connecté. Connecté le flexible. n aspire pas. Flexible bouché. Nettoyer le flexible. Pas de sac plastique sur le Monter le sac correctement. cyclone. Changer les phases. Pompe tourne à l envers. Pompe tourne mais peu Trou dans le flexible. Changer ou réparer le d aspiration. Filtre bouché. flexible. Flexible trop long ou trop Nettoyer ou le changer. petit. Dévriller le flexible. Flexible vrillé. Adjuster le filtre. Filtre mal monté. Ouvrer le cyclone et nettoyer Poussière bloquée dans le le. cyclone. Machine recrache la Filtre perforé ou pas Vérifier le et changer si poussière. installé. nécessaire. Son anormal dans la Matière étrangère dans Appelez nous. machine. la pompe. DC 3800i - 16 Art Nr 9442

17 Reservdelar Spare Parts Ersatzteile Pieces detachees INSTRUKTION INSTRUCTION BETRIEBS- ANLEITUNG MANUEL D INSTRUCTION 9442 Svenska Art. nr Benämning 2004 Sugslang 2043 Böj 90 O Ø= Hjul Länkhjul Chassi Chassi Axel Lock, plast Stag Ljuddämpare botten Art. nr Benämning Art. nr Benämning Behållare Filterrensklaff Handtag Packning Foderplåt Styrfläns Mutterstycke 4190 Turbopump 60 Hz Mikrofilter Finfilter, polyester Cyklon Böj 90 O Lock Foderplåt spännlås Spännring Bottenlock Motorskydd 4322 Turbopump 50 Hz 4811 Spännlås Undertrycksmätare 9442 Instruktion DC 3800i DC 3800i - 17 Art Nr 9442

18 Reservdelar Spare Parts Ersatzteile Pieces detachees Art No Description Art No Description English 2004 Suction hose 2043 Bend 90 o Ø= Wheel Caster Chassis Chassis, top Axle Cover, plastic Standing bar Silencer, bottom Container Filter cleaning flap Handle Gasket Square head washer Guiding flange Art Nr Art No Bezeichnung Saugschlauch 2043 Bogen 90 o Ø= Rad Lenkrolle Chassis Chassis Achse Deckel, Plastik Vertikal Stütze Schalldämpfer Behälter Klappe zu Filterreinigung Handgriff Dichtung Futterblech Flansch Description Threading plate 4190 Turbopump 60 Hz HEPA filter Fine filter, polyester Cyclone Bend 90 O Top Square head washer, fastener Clamping ring Cover Motor overload protection 4322 Turbopump 50 Hz 4811 Fastener Vacuum gauge 9442 User instruction DC 3800i Art Nr Art No Bezeichnung Schraubstahl 4190 Turbopump 60 Hz Mikrofilter Feinfilter, Polyester Zyklon Bogen 90 o Deckel Futterblech, Spannschloß Spannring Deckel Motorschutz 4322 Turbopump 50 Hz 4811 Spannschloß Unterdruckmesser 9442 Betriebsanleitung DC 3800i Description Deutsch Français 2004 Tuyau flexible 2043 Coude 90 O Ø= Roue Roulette pivotante Châssis Châssis Essieu Couvercle, plastique Etai vertical Silencieux, fond Conteneur Clapet de décolmatage Poignée Joint Rondelle carré Bride directrice Plaque de fixation 4190 Turbopompe 60 Hz Microfiltre/HEPA Filtre fin, polyester Cyclone Coude 90 O Couvercle Plaque de fixation Bague de support Couvercle Disjoncteur protect 4322 Turbopompe 50 Hz 4811 Crochet Manomètre 9442 Manuel d instruction DC 3800i DC 3800i - 18 Art Nr 9442

19 DC 3800i - INTYG/CERTIFICATE/ZERTIFIKAT/CERTIFICAT DEKLARATION BETRÄFFANDE KONFORMITET Vi deklarerar med eget ansvar att denna produkt överensstämmer med följande standard eller standardiserat dokument; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBEST och EN Serienummer och tillverkningsår indikeras på märkplåt på maskinen. För avskiljning av hälsofarligt stoft typ asbest eller kvarts måste maskinen utrustas med mikrofilter. Vid ändring av maskinen utan vårt medgivande eller vid användandet av icke originalfilter gäller inte ovanstående ansvar. Svenska DECLARATION OF CONFORMITY English We declare our sole responsibility that this product is in conformity with standards or standardized documents in accordance with following Directives; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBEST and EN Serial Number and manufacturing year are indicated in a rating plate on the machine. For separation of endangering dust as asbestos the machine must be equipped with microfilter. If any changes will be done, without our permission or if not using original filter, the above responsibility is not valid. KONFORMITÄTSERKLÄRUNG Wir deklarieren hiermit in eigener Verantwortung, daß dieses Produkt mit den folgenden aufgeführten Standards oder standardisierten Dokumenten, übereinstimmt; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBEST und EN Serienummer und Herstellungsjahr werden auf einer Plakette an der Maschine eingeprägt. Für Abscheidung von gesundheitsgefährdenden Stoffen, Asbest oder Quartz, muß die Maschine mit Mikrofilter ausgerüstet werden. Bei Veränderungen der Maschine ohne Genehmigung von uns, oder bei Verwendung von einem Nicht- Originalfilter, ist die oben beschriebene Verantwortung nicht gültig. Deutsch DC 3800i - 19 Art Nr 9442

20 DC 3800i - INTYG/CERTIFICATE/ZERTIFIKAT/CERTIFICAT DÉCLARATION DE CONFORMITÉ Nous déclarons de notre seule responsabilité que ce produit est en conformité avec les standards ou documents standardisés au vu des directives suivantes; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBEST et EN Le numéro de série et l annèe de fabrication sont indiqués sur la plaque de la machine. Pour la séparatin des poussières dangereuses comme l amiante, la machine doit être èquipé avec un microfiltre. Si un changementétait fait sans notre permission ou sans l utilisation d un filtre d origine, la responsabilité précédente ne serait plus valide. Français Stockholm DUSTCONTROL AB Johann Haberl DC 3800i - 20 Art Nr 9442
