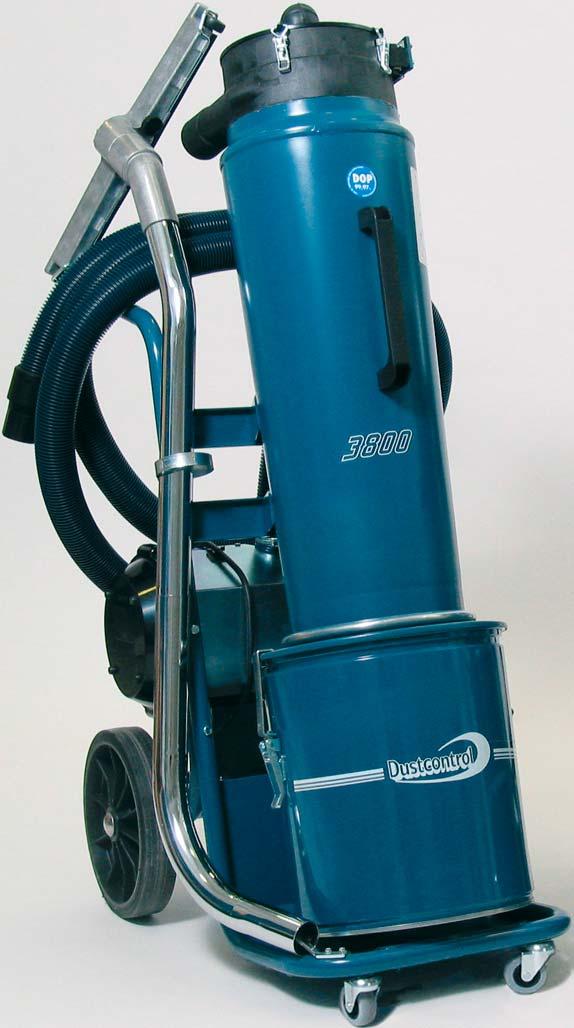

1 model: DC 3800a instruktion user instruction Betriebsanleitung manuel d instruction gebruikers handleiding serial no: DC 3800a - 1 Art Nr 9467

2 Dustcontrol reserverar sig för tryckfel och produktförändringar Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue. Keine Gewähr für Druckfehler. Produktänderungen vorbehalten. Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de changer les produits déjà livrés. Dustcontrol n est pas responsable des erreurs et omissions faites dans ce livret. Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang kunnen plaatselijk afwijken. Tillverkare/Manufactured by/hersteller/fabriqué par: Såld av/sold by/verkauft von/vendu par: Dustcontrol AB Kumla Gårdsväg 14 SE Norsborg Tel: Fax: support@dustcontrol.se DC 3800a - 2 Art Nr 9467

3 Innehållsförteckning Säkerhetsföreskrifter 4 Tekniska data 4 Funktionsbeskrivning 5 Drift 5 Service 6 Tillbehör 6 Contents Garanti 7 Felsökning 7 Reservdelar CE-intyg Dustcontrol Worldwide 29 SVENSKA Safety Considerations 8 Technical Data 8 Description 9 Operation 9 Service 10 Accessories 10 Warranty 11 Trouble Shooting 11 Spare Parts CE-certificate Dustcontrol Worldwide 29 ENGLISH Inhaltverziechnis Sicherheitsvorschriften 12 Technische Daten 12 Funktionsbeschreibung 13 Betrieb 13 Wartung 14 Zubehör 14 Garantie 15 Fehlersuche 15 Ersatzteile CE-Zertifikat Dustcontrol Worldwide 29 DEUTSCH Sommaire Conditions de sécurité 16 Caractéristiques techniques 16 Description 17 Fonctionnement 17 Entretien 18 Accessoires 18 Garantie 19 Problèmes et interventions 19 Pieces detachees CE-certificat Dustcontrol Worldwide 29 FRANCAIS, Inhoud Veiligheidsvoorschriften 20 Technische gegevens 20 Beschrijving 21 Bediening 21 Service 23 Accessoires 23 Garantie 23 Probleemoplossingen 24 Onderdelen CE-verklaring Dustcontrol Wereldwijd 29 NEDERLANDS DC 3800a - 3 Art Nr 9467

4 Säkerhetsföreskrifter Läs följande säkerhetsinstruktion innan du startar maskinen. Spara instruktionen. Varning! Vid användandet av elektriska maskiner ska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada. 1. Arbetsmiljön Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. 2. Överbelastning Låt inte maskinen gå helstrypt. Använd maskinen för avsett ändamål. Följ föreskrifterna för det material som sugs, t ex asbest. 3. Kroppsskador Låt aldrig sugpunkten komma i kontakt med någon kroppsdel. Det starka undertrycket kan skada hudens blodkärl. Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara. Se också nedan under varning. 4. Sladden Dra aldrig maskinen med hjälp av sladden. Utsätt inte sladden för värme eller skarpa föremål. Kontrollera elkabeln regelbundet. Maskinen får inte användas om kabeln eller kontakten är skadad. 5. Viktig åtgärd Vid rengöring och skötsel ska maskinen göras strömlös genom avstängning och utdragning av kontakten. 6. Omsorg Håll maskinen ren och se till att sugslangen är hel och att alla packningar är täta. Följ instruktionerna. Håll bärhandtagen torra och fria från olja och fett. 7. Kontroll Kontrollera alltid att maskinen är oskadad innan användandet av maskinen. Finns det skador måste maskinen repareras av en auktoriserad serviceverkstad som är godkänd av Dustcontrol. 8. Varning Använd endast tillbehör och utbytesdelar som finns i Dustcontrol s katalog. OBS! Vid användandet av felaktiga eller piratdelar (framförallt filter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd. TEKNISKA DATA HxBxL 1375 x 600 x 700 mm Vikt 35 kg Inlopp X 50 mm Slanglängd (φ 50) 5-10 m Behållare 40 l Flöde max 320 m 3 /h Undertryck max 21 kpa Effektuttag 2300 W Finfilter i polyester, area 1,8 m 2 Avskiljningsgrad (DIN 24184/3) 99,9 % Filteryta mikrofilter 1,5 m 2 Avskiljningsgrad mikrofilter (DOP) 99,97 % Ljudnivå 75 db(a) Tryckalstring och luftflöde kpa DC 3800a m 3 /h DC 3800a - 4 Art Nr 9467

5 Funktionsbeskrivning DC 3800a är driftsäker och oöm. Den är speciellt lämpad för verksamheter som ger rikligt och lätt stoft. DC 3800a används till punktutsugning i många sammanhang tex vid slipning, svetsning, personlig sanering och städning. DC 3800a drivs av två 1-fas 2-stegs fläktar. Sugsystemet arbetar med undertryck (sug) som driver luften genom sugkåpa/munstycke, slangsystem samt för- och stoftavskiljare. Grovavskiljning sker i enhetens cyklon, vilket är en mycket effektiv avskiljning av allt grövre damm. Findammet avskiljs i enhetens filterpatron, där ett spärrfilter först skyddar mot stoftspruten. Filterrensning med luftpuls ger filtren extra lång livslängd och garanterar bibehållen sugförmåga. Maskinen är utrustad med mikrofilter.. SVENSKA Drift Anslut maskinen till ett eluttag med spänning enligt specifikationerna på maskinens märkplåt. Vid skarvning av elkabeln ska skarvsladden vara vattenskyddad. Starta alltid båda motorerna med strömbrytare på respektive motorenhet. Filtren ska rensas 1-2 gånger om dagen vid kontinuerlig användning. Eller när tryckmätaren visar rött. GÖR SÅ HÄR: 1. Starta maskinen. 2. Ta loss sugslangen från sugröret. 3. Trä sugslangens fria ände över det vänstra handtaget och täta mot stoppbrickan. 4. Öppna klaffen hastigt för filterrensning snabbt 3-6 gånger. 5. Ta loss sugslangen från filterrensningshandtaget. 6. Om tryckmätaren står på grönt kan arbetet återupptas, om den står på rött ska rensnings - proceduren upprepas. Står mätaren på rött också efter repetitionen ska finfiltret bytas. OBS! För lågt stamtryck och klena dimensioner i tryckluftledning resulterar i dålig funktion. DC 3800a - 5 Art Nr 9467

6 Service Vid rengöring och skötsel av maskinen ska man stänga av maskinen och dra ut kontakten. Motordelen får inte direktsprutas med vätska vid sanering av maskinen, bör täckas. Finfiltret bör bytas minst en gång per år. Använd endast originalfilter. Om maskinen har mikrofilter ska det bytas efter ca 300 timmar. Filterbyte får endast utföras av instruerad personal. Använd skyddsmask, partikelfilterklass P2 eller högre. I samband med hälsofarligt damm, använd engångsoverall och vidta åtgärder så att annan personal ej utsätts för dammet. Utbytta filter ska läggas i en plastsäck som försluts. Kontrollera regelbundet att elkabeln inte är skadad. DC 3800a ska funktionsprovas och ses över minst en gång per år eftersom det är en maskin för hälsofarligt material. Slitna delar måste bytas ut. Äventyra aldrig funktion och livslängd. Använd endast originaldelar. Maskinens fläktar är underhållsfria. Byte av mikrofilter: Tillbehör Benämning Art nr Benämning Art nr Finfilter cellulosa, med integrerat filterskydd Mikrofilter Finfilter polyester, med integrerat filterskydd Övriga tillbehör, se Dustcontrols katalog. DC 3800a - 6 Art Nr 9467

7 Garanti Garantitiden är två år och avser fabrikationsfel. Garantin gäller under förutsättning att maskinen används på normalt sätt och får den service som krävs. Normalt slitage ersätts inte. Reparationer ska utföras av Dustcontrol eller av person som godkänts av Dustcontrol. I annat fall förverkas garantin. SVENSKA Felsökning Problem Orsak Åtgärd Motorn går inte. El ej ansluten. Anslut el. Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring. efter start. Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen. suger inte. Stopp i slangen. Vänd slangen eller rensa. Behållaren inte fastspänd Spänn fast behållaren. under cyklonen. Motorn går men maskinen Hål på sugslangen. Byt slang. suger dåligt. Igensatt filter. Rensa eller byt. Sugslangen för lång Byt slang. eller smal. Slangen delvis igensatt. Vänd slangen eller rensa. Maskinens topp dåligt monterad. Stoft har fastnat i cyklonen. Ena fläkten ej påslagen. Justera monteringen. Ta bort toppen och rensa cyklonen. Starta fläkten. Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov. gått sönder. Onormalt ljud från maskinen. Beställ servic DC 3800a - 7 Art Nr 9467

8 Safety Considerations Read all instructions before attempting to operate this machine and save these instructions. Warning! When using electric machines, basic safety precuations should always be followed to reduce the risk of fire, electric shock and personal injury, including the following: 1. Work area environment Don t expose the machine for rain. Don t use it in damp or wet locations or in presence of flammable liquids or gases. 2. Overload Never let the machine operate fully throttled. Always follow the regulations pertinent to the material you are working with ie asbestos. Don t use the machine for purposes that it isn t intended for. 3. Body injuries Never let the suction come in contact with parts of the body. The strong suction effect can hurt the blood-vessels in the skin. Do not repair the electric components yourself, get somebody qualified. Faults may cause injury. See also below under warnings. 4. Don t abuse cord Never pull the machine by cord. Keep cord from heat and sharp edges. Check the electric cable regularly if damage. 5. Important measure With cleaning and maintenance on the machine, the power cable should be disconnected from the supply. 6. Maintain the machine with care Keep machine clean and check that the hose is entired and that all gaskets are tight. Follow instructions. Keep handles dry and free from oil and grease. 7. Checking of damage Before futher use of the machine it should be carefully checked that the machine is un damaged. If there are any damaged parts these should be repaired by of a Dustcontrol authorized service center. 8. Warning Use only accessories and replacable parts which are available in Dustcontrol catalogue.when using faulty parts or pirate parts (especially filter) the machine could leak out unhealthy dust which can cause personal injuries. TECHNICAL DATA HxWxL 1375 x 600 x 700 mm Weight 35 kg Inlet X 50 mm Hose length 5-10 m Collection in container 40 l Flow, max 320 m 3 /h Neg. pressure, max 21 kpa Power consumption 2300 W Fine filter polyester, area 1.8 m 2 Degree of separation (DIN 24184/3) 99.9 % Filter area, HEPA filter 1.5 m 2 Degree of separation HEPA filter (DOP) % Soundlevel 75 db(a) Capacity kpa DC 3800a m 3 /h DC 3800a - 8 Art Nr 9467

9 Description The DC 3800a is stable, tough and reliable and particularly suited to spot extraction where plenty and easy dust is created. DC 3800a is suitable in many different applications ie welding, grinding, sanding and cleanup. The DC 3800a is driven by 2 single phase, two stage fans. The extraction system functions with negative pressure (vacuum) that draws the air through suction Operation Connect the machine to a suitable power source according to the specification plate on the machine. If the electrical cord on the machine becomes damaged it should be replaced. Always start both motors with the switches on the respective motor units. The filter should be cleaned 1-2 times per day with continuous running or if the machine is equipped with a filter monitor, when this is in the red area. Reverse pulse filter cleaning: 1. Start the machine. casings/nozzles, hose system, separator and filter system. Coarse separation of dust occurs in the units cyclone which is a highly efficient separator for larger particulate. The fine dust is separated and contained by the filter system. There is a jacket mounted at the top of the filter cartridge protecting it from the dust as it enters the cyclone from the hose. Reverse pulse filter cleaning gives long filter life and a consistently high suction capacity. The machine is equipped with a HEPA filter. 2. Disconnect the hose from the suction casing. 3. Put the free end of the suction hose over the left handle. Push it towards the stop plate. 4. Open the filter cleaning port with a quick motion. Repeat three to six times. 5. Reconnect the hose to the suction casing. 6. If the filter condition meter reads green work can continue, if in the red, pulse clean again. If after several repetitions, the filter condition still shows red the fine filter must be changed. ENGLISH DC 3800a - 9 Art Nr 9467

10 Service With cleaning and maintenance on the machine, the power cable should be disconnected from the supply. Fluids should not come into contact with the motor. When cleaning with fluids the motor should be covered to anoid contact. The fine filter should be changed at least once per year. Use only original spare parts. If the machine is used with a microfilter/hepa filter, this should be changed every 300 running hours. Use breathing protection during a filter change. The operation should be performed in a closed area. Used filters should be sealed in a plastic sack and disposed of properly. Check regularly that the electrical cable is not damaged. The DC 3800a should be performance tested at least once per year because it may be used with hazardous materials. Worn parts must be replaced. Never compromise the function of the DC 3800a, use only original spare parts. The fans are maintenance free. Filterchange HEPA filter: Accessories Description Part no Fine filter cellulose, with integrated filter cover Microfilter Description Part no Fine filter, polyester, with integrated filter cover Other accessories see Dustcontrol catalogue. DC 3800a - 10 Art Nr 9467

11 Warranty The warranty period for this machine is two years and covers manufacturers faults. The warranty is valid under the condition that the machine is used under normal conditions on the task for which it was designed and is maintained properly. Normal wear is not covered by this warranty. Service performed by other than Dustcontrol or its authorized agent voids automatically the warranty. No other warranty express or implied is applicable. ENGLISH Trouble shooting Problem Fault Solution Motor will not start. Machine not connected. Make sure connection. The motor stops directly Incorrect fuse. Change to correct circuit. after starting. Thermal overload not set Electrician should adjust. correctly. Pump runs but no suction. Hose not connected. Connect the hose. Hose plugged. Find and remove block. The container is not firmly Secure the container. attached to the bottom of the cyclone. Pump runs but poor suction. Hole in the hose. Change or repair hose. Plugged filter. Clean or change filter. Hose too long or too small. Change the hose. Hose is kinked. Check and free. Machine top is mounted Adjust the mounting. incorrectly. Dust is packed in the Take off the top and clean cyclone. out. One of the fans is turned Start it. off. Machine blows dust. Filter is perforated or has Check the filters and change come loose. if necessary. Abnormal sound from machine. Order service. DC 3800a - 11 Art Nr 9467

12 DC 3800a - 22 Art Nr 9467

13 Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen INSTRUKTION INSTRUCTION BETRIEBS- ANLEITUNG MANUEL D INSTRUCTION Svenska Art. nr Benämning Art. nr Benämning Art. nr Benämning 2043 Böj 90 O Ø= Foderplåt Bricka 2401 Sugslang std Ø= Styrfläns Foderplåt spännlås 3016 Klamsvep Plasthandtag 4243 Packning Böjskydd Axel 4313 Spännband Vippströmbrytare Mutterstycke 4811 Spännlås Skyddskåpa Borstmekanism 4847 Utmatningsklaff vippströmbrytare 4089 Spännbandshållare 4866 Gummimanschett Filterrensklaff Mikrofilter 4867 Kona Handtag Finfilter, polyester Borstmekanism Packning Finfilter, cellulosa 4873 Länkhjul Chassi (cyklon) Fjäder 4874 Strömbrytare Chassi (hjul) Cyklon 4879 Dragavlastare Fläktmotor Böj 90 O 9183 Skylt Mainswitch Hjul Lock 9467 Instruktion DC 3800a DC 3800a - 25 Art Nr 9467

14 Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Part No Description Part No Description Part No Description 2043 Bend 90 o Ø=50 Guiding flange Square head Hook 2401 Hose std Ø=50 per mtr Handle 4243 Gasket 3016 Clamp Axle 4313 Strap Bend protector Threaded plate 4811 Fastener Switch Brush mechanism 4847 Unloading flap Safety cover 4089 Strap holder 4866 Rubber connector switch HEPA filter 4867 Cone Filter cleaning flap Fine filter, polyester Brush mechanism Handle Fine filter, cellulose 4873 Caster Gasket Spring 4874 Switch Chasssis Cyclone 4879 Cable strain relief Chassis (wheel) Bend 90 O 9183 Plate Mainswitch Fan Top 9467 User instruction Wheel Washer DC 3800a Square head screw English Art Nr Bezeichnung Art Nr Bezeichnung Art Nr Bezeichnung 2043 Bogen 90 o Ø= Flansch Futterblech 2401 Schlauch Std Ø= Handgriff 4243 Dichtung 3016 Schraubstock Achse 4313 Spannband Bogenschutz Schraubstahl 4811 Spannschloß Wippschalter Kohlebürsten 4847 Austragungsklappe Schutzhaube Wippschalter 4089 Spannbandhalter 4866 Gummimanschette Klappe zu filterreinigung Mikrofilter 4867 Konus Handgriff Feinfilter, Polyester Kohle Dichtung Feinfilter, Zellulose 4873 Lenkrolle Chassis Zyklon Feder 4874 Schalter Chassis Rad Zyklon 4879 Zugentlaster Ventilator Bogen 90 o 9183 Schild Mainswitch Rad Deckel 9467 Betriebsanleitung Futterblech Scheibe DC 3800a Deutsch Français Art N o Description Art N o Description Art N o Description 2043 Coude 90 O Ø= Bride directrice Plaque de fixation 2401 Flexible Ø= Poignée plastique 4243 Joint 3016 Collier montage Axe 4313 Courroie Protection de coude Plaque de fixation 4811 Crochet Disjoncteur Charbon moteur 4847 Clapet Capot de protection 4089 Attache courroie 4866 Joint bas cyclone disjoncteur Microfiltre/HEPA 4867 Cône Clapet de décolmatage Filtre fin, polyester Charbon moteur Poignée Filtre fin, cellulose 4873 Roue avant Joint Ressort 4874 Switch Châssis Cyclone 4879 Dechargeur de traction Châssis (roue) Coude 90 O 9183 Plaque Mainswitch Ventilateur Couvercle 9467 Manuel d instruction Roue Rondelle DC 3800a Rondelle carré DC 3800a - 26 Art Nr 9467

15 DC 3800a - INTYG/CERTIFICATE/ZERTIFIKAT/CERTIFICAT DEKLARATION BETRÄFFANDE KONFORMITET Svenska Vi deklarerar med eget ansvar att denna produkt överensstämmer med följande standard eller standardiserat dokument; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBEST och EN Serienummer och tillverkningsår indikeras på märkplåt på maskinen. För avskiljning av hälsofarligt stoft typ asbest eller kvarts måste maskinen utrustas med mikrofi lter. Vid ändring av maskinen utan vårt medgivande eller vid användandet av icke originalfi lter gäller inte ovanstående ansvar. English DECLARATION OF CONFORMITY We declare our sole responsibility that this product is in conformity with standards or standardized documents in accordance with following Directives; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBES- TOS and EN Serial Number and manufacturing year are indicated in a rating plate on the machine. For separation of endangering dust as asbestos the machine must be equipped with microfi lter. If any changes will be done, without our permission or if not using original fi lter, the above responsibility is not valid. KONFORMITÄTSERKLÄRUNG Wir deklarieren hiermit in eigener Verantwortung, daß dieses Produkt mit den folgenden aufgeführten Standards oder standardisierten Dokumenten, übereinstimmt; 98/37/EG, AFS 1994:48, AFS 1992:2 ASBEST und EN Serienummer und Herstellungsjahr werden auf einer Plakette an der Maschine eingeprägt. Für Abscheidung von gesundheitsgefährdeten Stoffen, Asbest oder Quartz, muß die Maschine mit Mikrofi lter ausgerüstet werden. Bei Veränderungen der Maschine ohne Genehmigung von uns, oder bei Verwendung von einem Nicht-Originalfi lter, ist die oben beschriebene Verantwortung nicht gültig. Deutsch DC 3800a - 27 Art Nr 9467
