1 Handhavandeinstruktion till sats för byte av bakvagnsbussningar på Hyundai Santa Fe. Bakaxeln demonteras från sina infästningar och sänks ned med en lyft tills de fasta bultarna i golvet släpper från bussningen. Bakaxeln kan nu även vridas något för bättre åtkomst vid bussningsbytet Främre bakvagnsbussning Demontering. 1, Montera delarna enligt bilden. Använd cylinderns M18 dragstång (RES4026) samt mutter (RES4024). Demonteringsring nr har två uttag som passas in på bussningens övre fläns. Kontrollera att alla delar är korrekt monterade innan urpressning påbörjas. Montering. 2, Notera att bricka nr har fyra klackar som passas in på ovansidan bussningen. 3, Montera delarna enligt bilden. Bricka nr monteras med den skålade sidan uppåt för inpassning mot bussningshållaren. Pressa i bussningen Rev: A Date: Page 1/9

busningshållaren. Mät och markera 20 mm åt vardera håll från centrummarkeringen, se bild.

Denna ring har flera mindre uttag för inpassning, beakta att även dessa ligger rätt vid

Var noga med att inte kapa i eller göra annan åverkan på bussningshållaren!

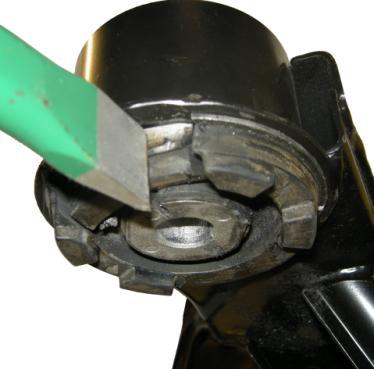

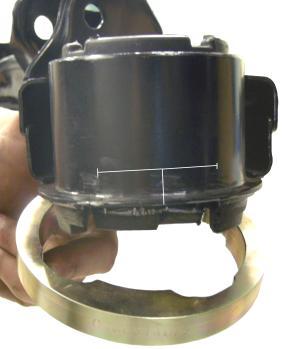

2 Bakre bakvagnsbussning Demontering. 4, Ett uttag på 40 mm i bussningens fläns görs på följande sätt: Markera centrum på busningshållaren. Mät och markera 20 mm åt vardera håll från centrummarkeringen, se bild. Kontrollera den markerade ytan med hjälp av demonteringsring nr. OBS! Denna ring har flera mindre uttag för inpassning, beakta att även dessa ligger rätt vid inpassning. 5, Två snitt görs i bussningsflänsen. Var noga med att inte kapa i eller göra annan åverkan på bussningshållaren! Snitten görs 20 mm från centrummarkeringen. 6, Den kapade flänsen viks in med hjälp av en huggmejsel eller liknande verktyg. OBS! Var noga med att inte kapa i eller göra annan åverkan på bussningshållaren! Rev: A Date: Page 2/9

7, Kontrollera uttaget med hjälp av demonteringsringen nr 01-00014-006 innan demontering.

Montering. 9, Monteringsbricka nr vänds med den skålade sidan nedåt mot bussningshållarens ovandel.

3 7, Kontrollera uttaget med hjälp av demonteringsringen nr innan demontering. 8, Montera delarna som på bilden. Demonteringsbricka nr vänds med den skålade sidan nedåt. Montering. 9, Monteringsbricka nr vänds med den skålade sidan nedåt mot bussningshållarens ovandel. Monteringsbricka nr vänd med de fyra klackarna nedåt. Bussningens underdel passas in i brickans överdel Rev: A Date: Page 3/9

4 Handling instruction for set for replacing of rear axle bushings on Hyundai Santa Fe. Dismount the rear axle from the bolts in the floor. Lower it by the help of a lift to a position where the bolts comes out from the bushings. The rear axle can now be adjusted for more space around the bushings Front rear axle bushing Dismounting. 1, Mount the parts as in the picture. Use the carriage beam (RES4026) and the nut (RES4024) from the cylinder. The dismounting ring no has two cut-outs that need to be fitted on the upper flange of the bushing. Make sure that all parts are correctly mounted and aligned before pressing. Mounting. 2, Note that plate no has four knobs that fits on top of the bushing. 3, Mount the parts as in the picture. The plate no has a flange at one end that fits the bushing holder. Press out the bushing Rev: A Date: Page 4/9

5 Rear, rear axle bushing Dismounting. 4, A cut-out on the bushing flange is needed for this operation. Mark the centre on the bushing holder (see picture). Measure 20mm from the centre on each side and make a mark where to cut the bushing flange. Use the dismounting ring no to control the right measure. Note that the ring has two other positions to fit on the bushing flange to get the right position. 5, Make two cuts in the bushing flange at the two outer marks, 20mm from the centre mark. Make sure that no damage is made on the bushing holder! 6, The cut flange needs to be hammered in with the help of a chisel or similar tool. Note! Make sure that no damage is made on the bushing holder! Rev: A Date: Page 5/9

6 7, Make sure that the ring no now fits on the bushing holder flange in the right position. 8, Mount the tools as in the picture. The dismounting plate no has a flange on one side to fit the bushing. Mounting. 9, Mounting plate no has a flange on one side to fit on the bushing holder. Mounting plate no is used with the four knobs facing down towards the cylinder. Mount the bushing Rev: A Date: Page 6/9

7 Anweisung zur Handhabung des Satzes zum Austausch der Buchsen des hinteren Achsträgers am Hyundai Santa Fe. Die Hinterachse wird aus ihren Befestigungen ausgebaut und mit einem Hebezeug nach unten gesenkt, bis sich die festen Schrauben auf dem Boden von der Buchse lösen. Die Hinterachse kann nun zur leichteren Zugänglichkeit beim Buchsentausch auch etwas gedreht werden Vordere Buchse des hinteren Achsträgers Ausbau 1, Teile entsprechend der Abbildung einbauen. M18- Zugstange des Zylinders (RES4026) und Mutter (RES4024)anwenden. Der Ausbauring Nr hat zwei Aussparungen, die in den oberen Flansch der Buchse passen. Vor dem Herauspressen überprüfen, dass alle Teile korrekt montiert sind. Einbau 2, Beachten, dass Scheibe Nr. vier Nasen hat, die in die Oberseite der Buchse passen. 3, Teile entsprechend der Abbildung einbauen. Scheibe Nr wird mit der schalenförmigen Seite nach oben zum Einpassen in den Buchsenhalter eingebaut. Buchse hineindrücken Rev: A Date: Page 7/9

8 Hintere Buchse des hinteren Radgestells Ausbau 4, Eine Aussparung von 40 mm in den Flansch der Buchse wird auf folgende Weise gemacht: Mitte des Buchsenhalters kennzeichnen. 20 mm von jeder Seite der Mittelmarkierung messen und kennzeichnen, siehe Abbildung. Die markierte Fläche mithilfe des Ausbaurings Nr. überprüfen. HINWEIS! Dieser Ring hat mehrere kleinere Aussparungen zum Einpassen. Darauf achten, dass auch diese beim Einpassen die korrekte Lage haben. 5, In den Buchsenflansch werden zwei Schnitte gemacht. Darauf achten, dass in keine anderen Teile des Buchsenhalters geschnitten wird oder der Halter anderweitig beschädigt wird! Der Schnitt erfolgt 20 mm von der Mittelmarkierung. 6, Der eingeschnittene Flansch wird mithilfe eines Schneidemeißels oder ähnlichen Werkzeugs eingebogen. HINWEIS! Darauf achten, dass in keine anderen Teile des Buchsenhalters geschnitten wird oder der Halter anderweitig beschädigt wird! Rev: A Date: Page 8/9

9 7, Vor dem Ausbau die Aussparung mithilfe des Ausbaurings Nr. überprüfen. 8, Teile entsprechend der Abbildung einbauen. Ausbauscheibe Nr. wird mit der schalenförmigen Seite nach unten gerichtet. Einbau 9, Einbauscheibe Nr. wird mit der schalenförmigen Seite nach unten zum Oberteil des Buchsenhalters gerichtet. Einbauscheibe Nr. wird mit den vier Nasen nach unten gerichtet. Das Unterteil der Buchse wird in das Oberteil der Scheibe eingepasst Rev: A Date: Page 9/9
