1 silencing through design

2 Människan har i tidigt skede utvecklat 5 sinnen. Lukt, hörsel, smak, känsel och syn. Av dessa sinnen är tre extra nödvändiga för vår överlevnad. Lukt, hörsel och syn. Vi har valt att fokusera på hörsel. När hörselns egenskaper utvecklades var den främst till för att upptäcka faror, att lokalisera vart ljudet kom ifrån för att sedan bedöma bästa flyktväg. I dagsläget står vi inför en helt annan utmaning. Vi lever i ett informationssamhälle där taluppfattbarhet är helt nödvändigt för att kunna ta till sig och sortera information. För att inte distraheras av ljud har vi utvecklat ljudabsorbenter för att göra vår tillvaro i dagens utmanande miljöer mer behagliga och koncentrationsvänliga. Vi vill ta förutsättningarna från utomhusmiljön in i våra inomhusmiljöer. Återskapa utomhusmiljön inomhus genom att ta hänsyn till hela vårt sinnesspann, ögat, örat och själen! ESSENSEN I EN LJUDABSORBENT ÄR ATT DÄMPA OCH BRYTA LJUDVÅGOR FÖR EN BEHAGLIG OMGIVNING OCH MILJÖ. DET ÄR FUNKTIONEN OCH TEKNIKEN BAKOM SOM FÅTT VARA FRÄMSTA OCH AVGÖRANDE DRIVKRAFTEN I DESIGNPROCESSEN, DÄR DE ESTETISKA VÄRDENA KAN SKÖNJAS I MATEMATISKA FORMLER SOM BILDAR EN BAS ATT BYGGA VIDARE PÅ. JOHAN LINDSTÉN

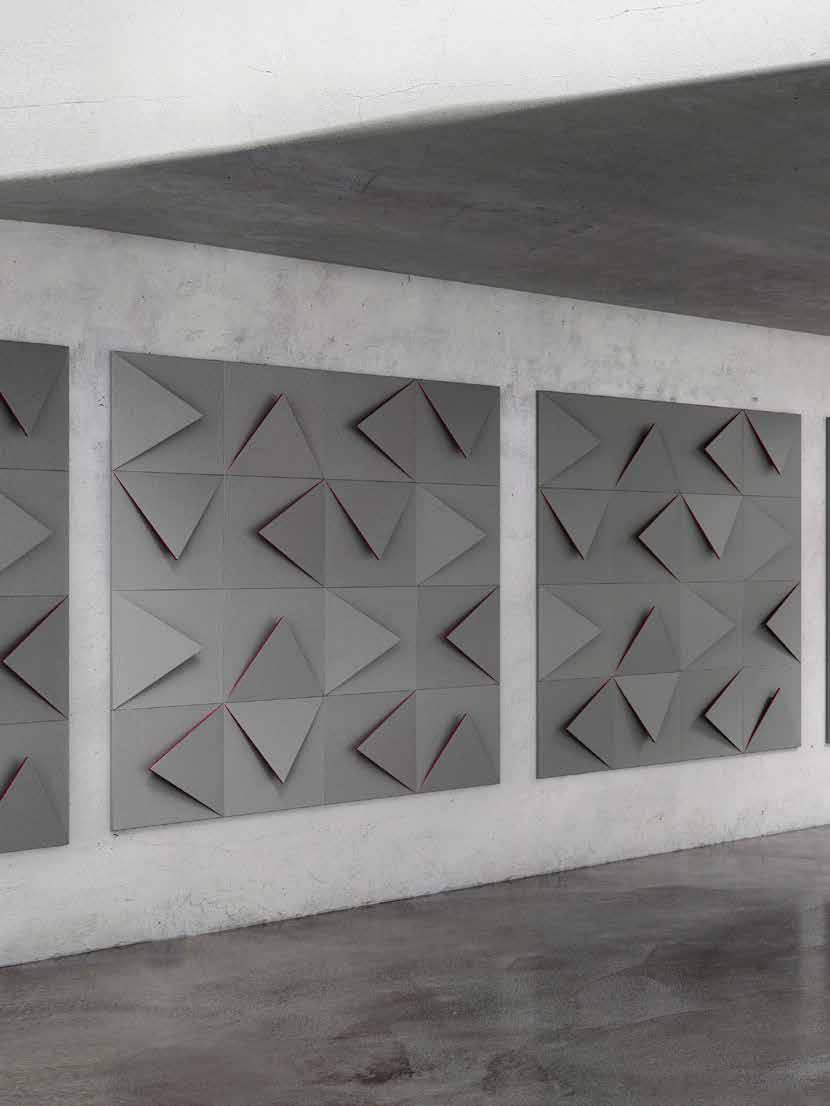

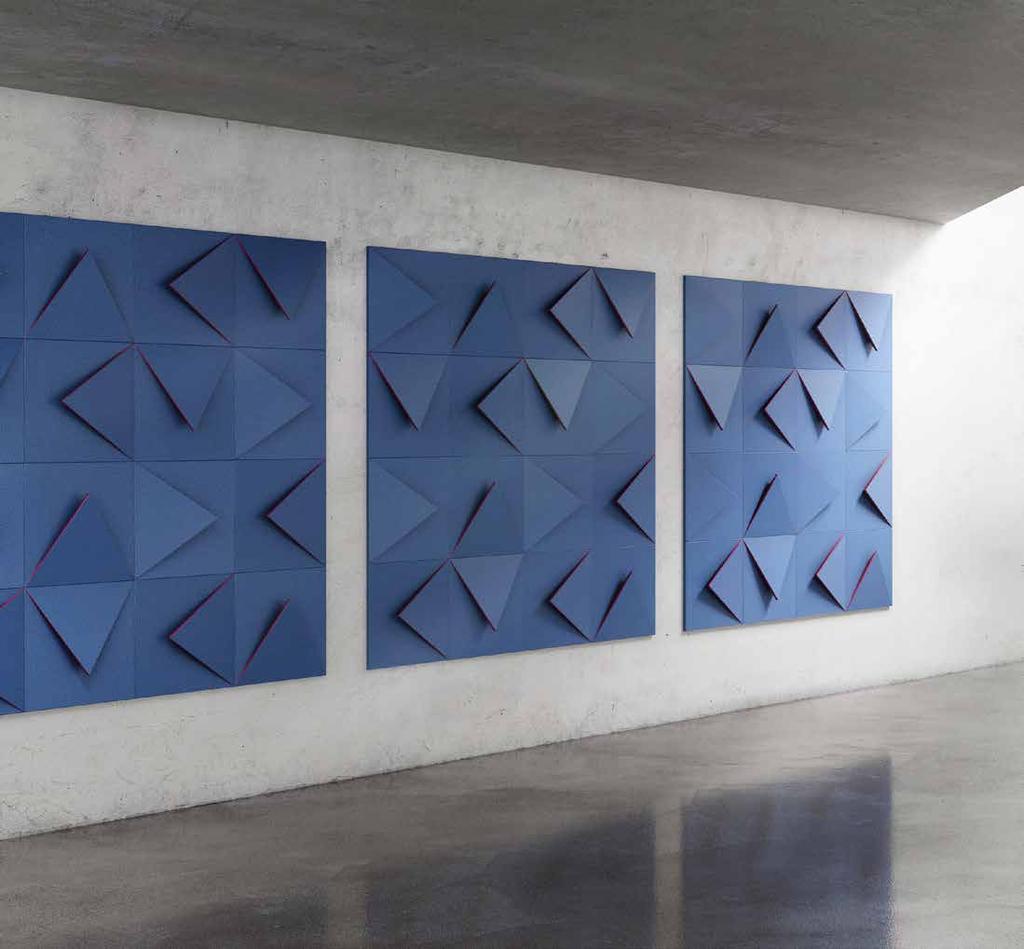

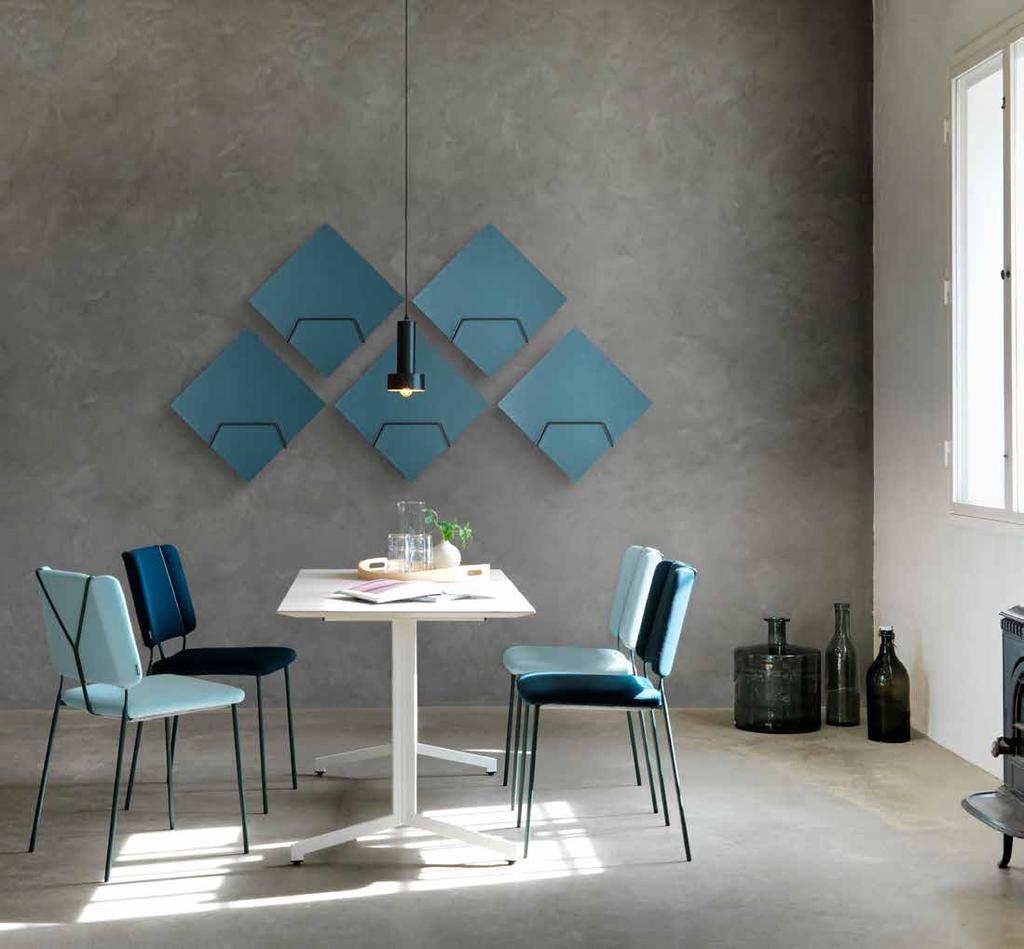

3 POST CORY GROSSER Inspirerad av ett enkelt kuvert som med sina rena linjer skapar symmetri på ett lekfullt sätt. Genom att montera i olika vinklar genereras spänning och vackra skuggor. 6 CM

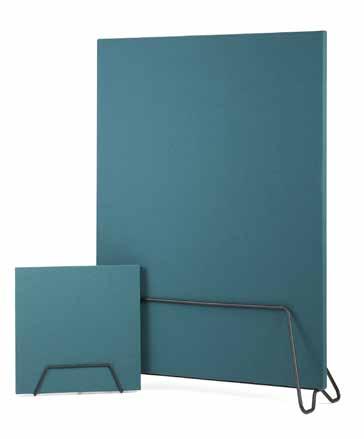

4 CLAMP ANDREA WEITZ & JENS WENDLAND För oss är bra design som en fantastisk måltid med vänner: ingredienserna måste vara de rätta, rätten bör tillagas individuellt, kryddorna välbalanserade. Någon berättar entusiastiskt en intressant historia. Vi skrattar mycket, vinet är gott, vi minns den underbara kvällen för lång tid framöver. I början av designprocessen sker utvecklingen i form av brainstorming: enkel lätt som en tavla okomplicerad varierad bestämd formmässigt minimerad självförklarande oberoende detaljerad innovativ. Till slut uppstår Clamp. VÄGG TOTAL D. 4 CM 6 CM GOLV TOTAL D. 170 CM 120 CM 4 CM 43 CM

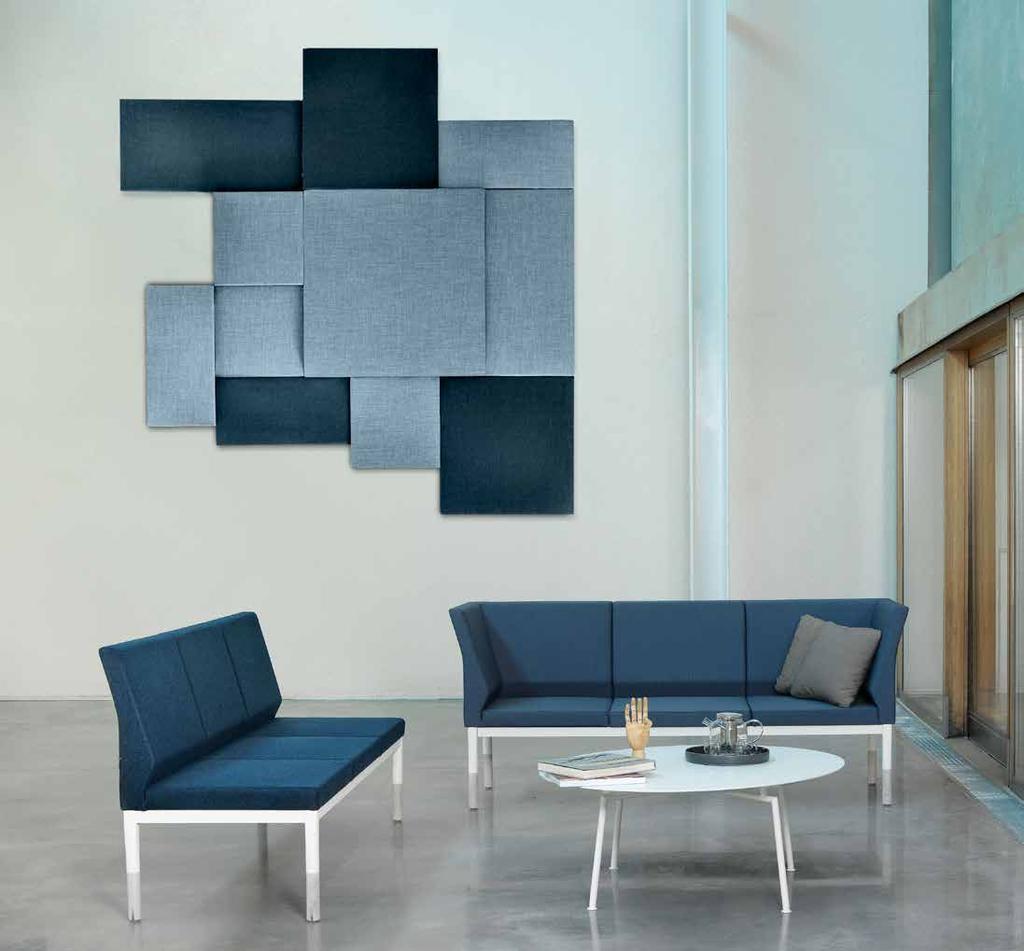

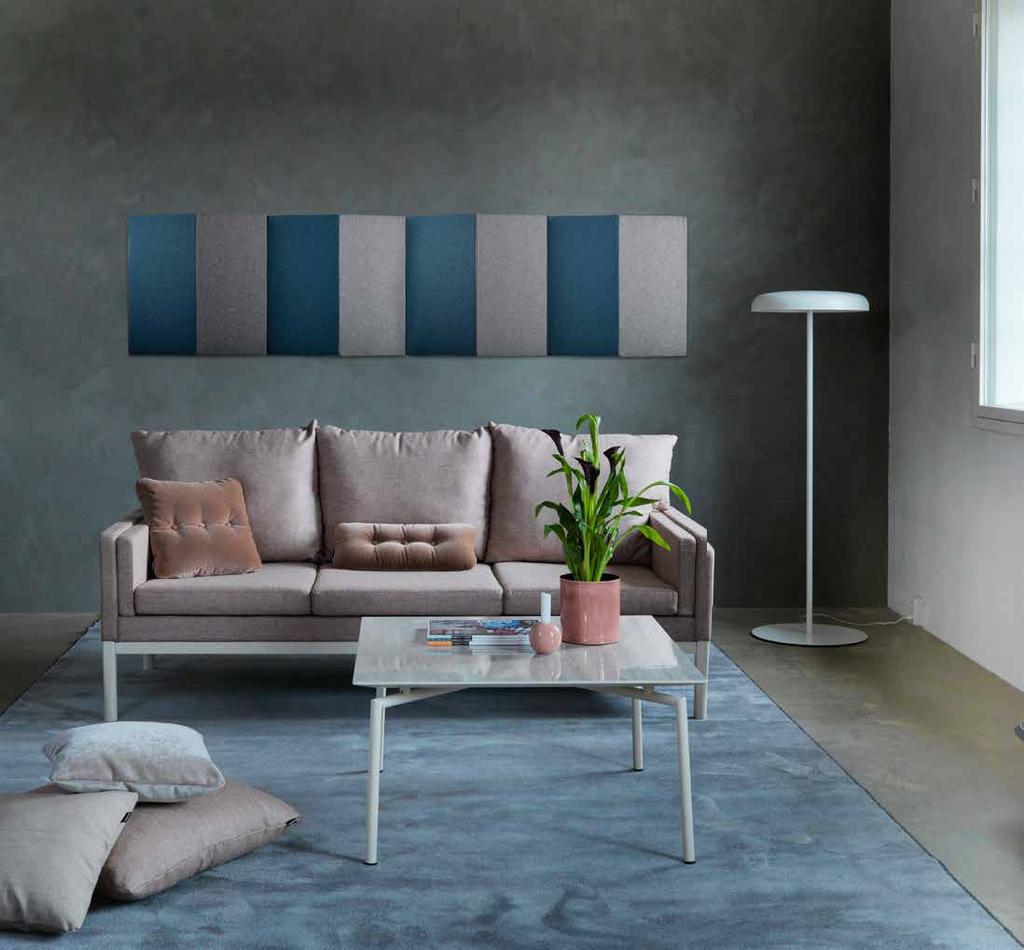

5 HERTZ STUDIO JOHANSON Hertz är en serie ljudabsorbenter med mycket god ljudabsorption. Produkten finns i totalt sett femton olika format. Genom sitt stilrena och sobra uttryck är den enkel att applicera i olika typer av miljöer. 80 CM 80 CM 40 CM 80 CM 40 CM 30 CM 40 CM 4/6/8 CM 4/6/8 CM 4/6/8 CM 4/6/8 CM 4/6/8 CM

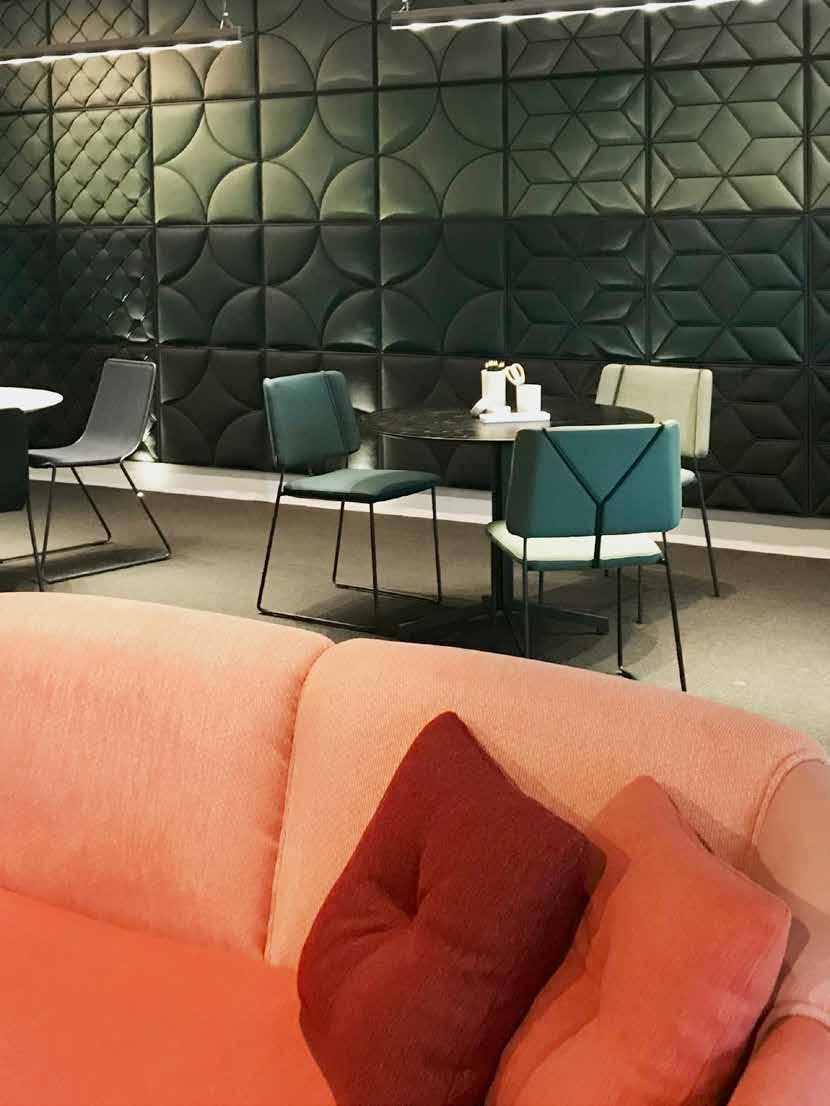

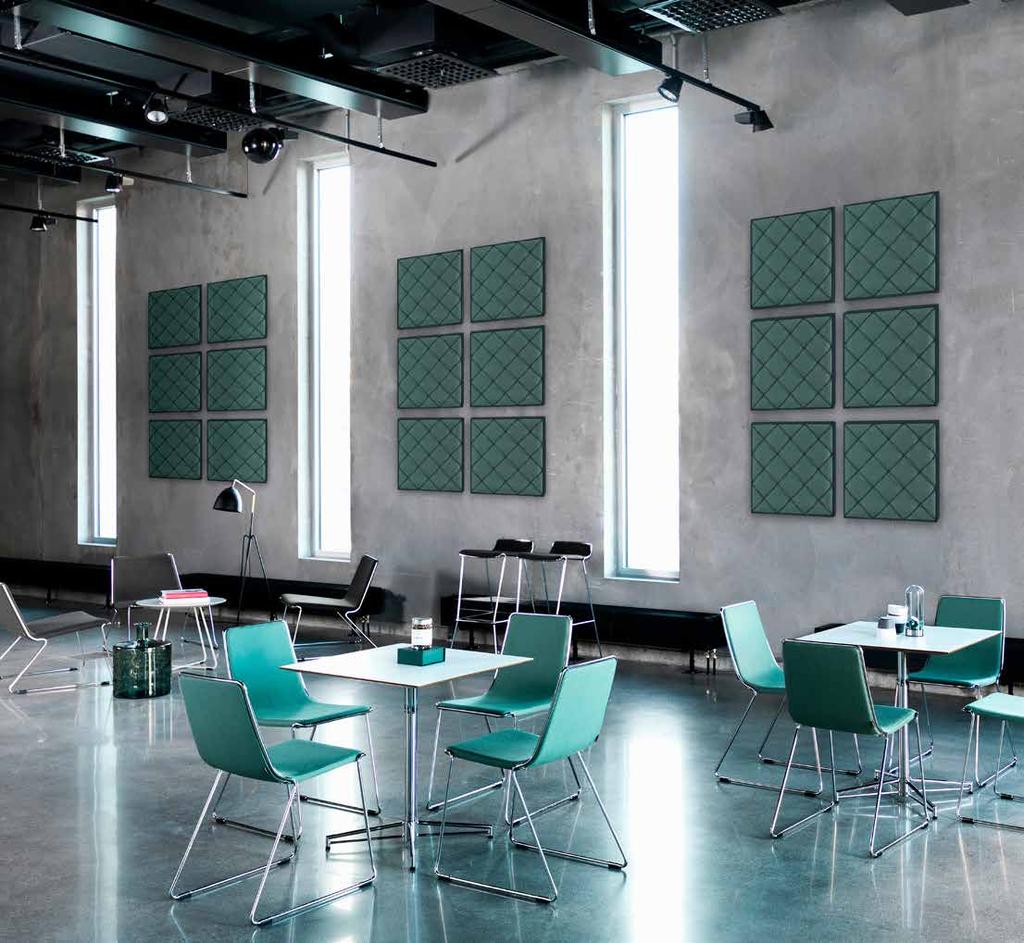

6 CHESTERFIELD JOHAN LINDSTÉN Likt namnet kommer inspirationen från den anrika och ikoniska Chesterfieldsoffan och dess tidlösa design som blivit synonym med djuphäftning. Sinuskurvans höjddifferenser ger både ljudabsorbenten dess karakteristiska form samtidigt som akustiken och dess absorberande egenskaper förstärks. CHESTERFIELD VISAR EN HÖG ABSORPTIONSPRESTANDA TACK VARE SIN INNOVATIVA KONSTRUKTION. DEN BLANDAR OLIKA ABSORBENTDENSITETER: HÖG DENSITET NÄRMAST VÄGGEN OCH LÄGRE DENSITET LÄNGRE IFRÅN VÄGGEN. DEN SKAPAR EN GOD BALANS I DET VIKTIGA MELLANFREKVENSOMRÅDET, DÄR MYCKET AV TALETS LJUDENERGI FINNS. DET GÖR CHESTERFIELD TILL EN VÄLDIGT YTEFFEKTIV LÖSNING: ABSORPTIONSFÖR- MÅGAN ÄR UPP TILL 30% BÄTTRE ÄN EN STANDARD, MJUK PANEL SOM HADE TÄCKT SAMMA YTA. 60,5 CM 60,5 CM 6 CM PIERRE CHIGOT / DESIGN DEVELOPER, ECOPHON

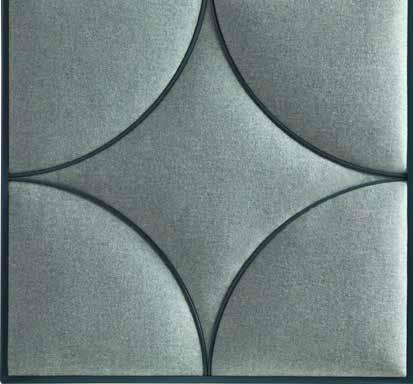

7 LOOP JOHAN LINDSTÉN Loop är uppbyggd av fyra identiska bågar/radier som tillsammans skapar en geometrisk förutsättning för expansion. Beroende på hur Loop placeras kan du anpassa exteriören och med en förskjutning skapas en lekfull, böljande form längs väggen. 60,5 CM 60,5 CM 6 CM

8 ROMB JOHAN LINDSTÉN Med Romb var målet och intentionen att skapa en grafisk, intrikat silhuett som i sin helhet, innehållande romber, trianglar och hexagoner, ger ett visuellt vackert mönster. Utifrån betraktarens val av fokus i strukturen kan flera olika parallella karaktärer uppfattas. 60,5 CM 60,5 CM 6 CM

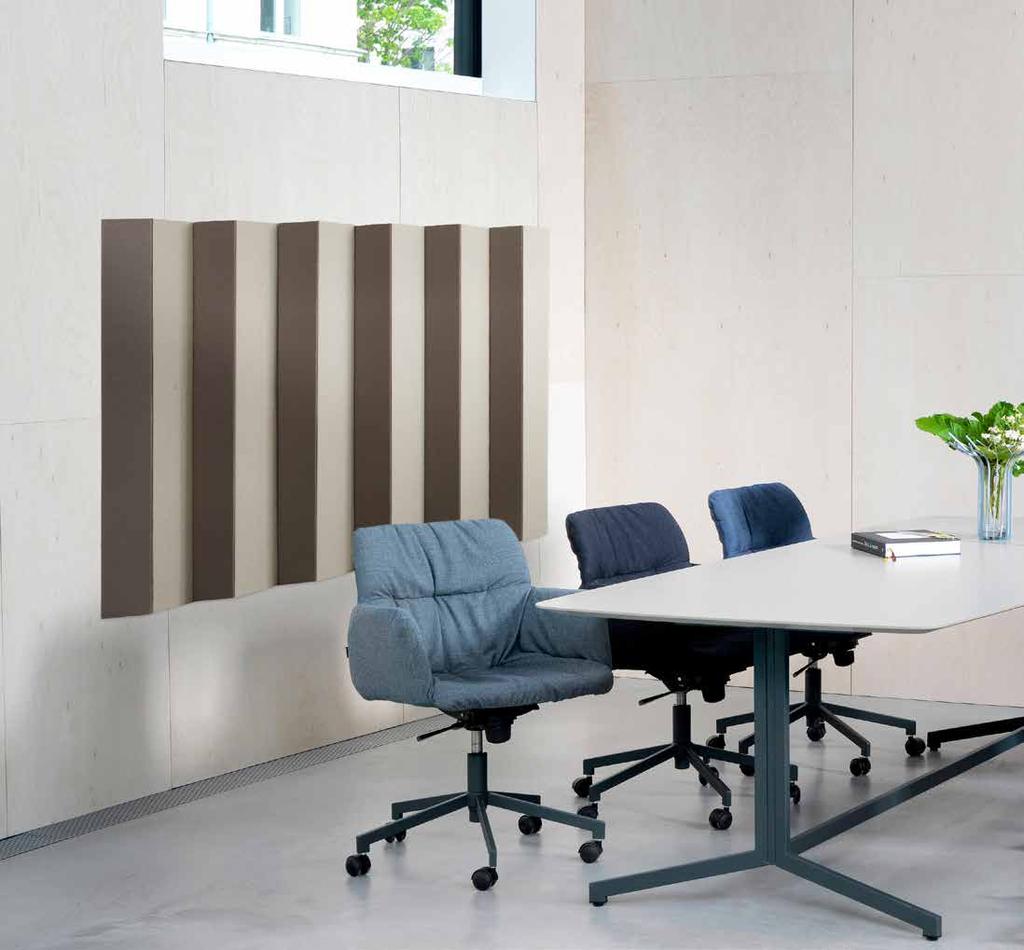

9 ILLUSION CORY GROSSER Illusion, med sin väl avvägda design, har genom sin konstruktion resulterat i en effektiv ljudabsorbent. Vecken skapar en större exponerad yta, samtidigt som hålrummet bakom ger absorbenten luftspalten den behöver för att jobba effektivt i mellanfrekvensområdet. 12 CM

10 ILLUSION CORY GROSSER Illusion, med sin väl avvägda design, har genom sin konstruktion resulterat i en effektiv ljudabsorbent. Vecken skapar en större exponerad yta, samtidigt som hålrummet bakom ger absorbenten luftspalten den behöver för att jobba effektivt i mellanfrekvensområdet. 120 CM 30 CM 12 CM

11 KUNSKAP OCH FÖRSTÅELSE AV LJUD Ljud består av energi. Skillnaden mellan ljud och exempelvis ljus är att ljudet behöver något att förflytta sig i, partiklar. Det behöver inte ljuset. Ljud behöver alltså luft för att kunna transportera sig från punkt A till punkt B. Ljudet behöver även något som slår ann. Exempelvis en hammare som slår ann mot en spik eller en gitarrsträng som sätts i vibration. En tredje sak som är väsentlig är örat och dess egenskap att uppfatta att det är ett ljud vi hör. Energierna som uppstår av olika ljud varierar helt enkelt pga. olika täthet av våglängder. Ett basljud har mer energi och längre våglängder. Därför kan vi uppleva ett tryck i bröstet vid exempelvis en konsert där basen slår an mot bröstet. Detta är just luft som pressas mot oss. Basljudet kan alltså transportera sig långt pga. sin höga energinivå och kan upplevas som störande. Diskantljud har mindre energi och kortare våglängd och mattas därför av snabbare på avstånd. Detta kan vi sätta i relation till en konversation som äger rum i kontoret bredvid. Vi har svårt att uppfatta vad som sägs eftersom diskantljudet inte kan transportera sig genom väggen så som basljudet. Har vi dessutom en väldigt basig röst i rummet upplevs ljudet extra störande eftersom vi heller inte kan urskilja konsonanterna som finns i talet utan bara mullret. 0 db 50 db 100 db bd g ptk ng mn l r v f sj o å a ö u ä e i y tj s Vi har alla en inbyggd hörseltröskel som påverkas på olika sätt. Utsätts vi för starta ljudtryck (Över 120 db) upplever vi smärta. Här går smärtröskel igång. Vi ska ha med oss att våra öron inte är lika förlåtande som ex vår syn. Utsätts vår syn för extremt starkt ljus blundar vi. Vi kan ev få en ljus fläck i vårt synfält som succesivt försvinner. Våra öron däremot tar skada på riktigt. Vi kan få tinnitus och andra typer av hörselnedsättningar som inte läker av sig själv. Vi lever hellre med dåligt ljus än en jobbig ljudnivå Hertz Vår hörsel förändras med åldern. Det är ganska vanligt att äldre får en snävare kurva. De får då svårt att höra om ordet är sund, fund eller rund. De tolkar istället sammanhanget och eventuellt läpprörelse. Knuffar vi däremot upp ljudnivån kan de höra vad som sägs. Människan hör från början frekvenser mellan Hz. Talbanan däremot ligger på runt Hz. O A Ö E och Y som är vokaler är starkast i ljudvolym. Vi kan lägga dessa vokaler i det lägre frekvensbandet. B M R och V är tonade konsonanter och ligger i den mellersta delen av bandet. J P F S och T ligger i de mer högfrekventa registret.

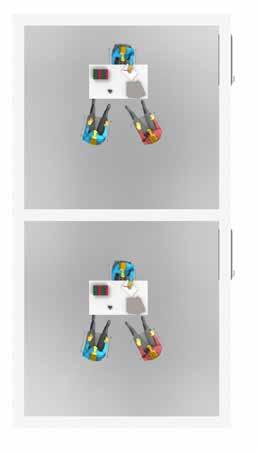

12 ABSORBENTENS FUNKTION I OLIKA MILJÖER KLASSRUM Ett stort problemområde är ex klassrum där det i normala fall finns en ljudkälla i en del av rummet (Lärare som talar). Närmst sitter den första raden elever som får direktljudet. De som sitter längre bak får förutom direktljudet även reflektionerna som studsar i tak och väggar. Lösning: Detta exempel beskriver funktionen bildligt. När ljudvågen från läraren träffar panelen absorberas energin. Energin stannar i materialet utan att reflektera vidare vilket medför att alla i klassrummet får direktljudet och taluppfattbarheten ökar. KONTOR I det obehandlade rummet får vi en genomförsel av oönskade ljud, så som ord som inte går att tyda. Då upplevs ljudet som störande. Lösning: I det behandlade rummet applicerar vi absorbenter på varsera sida väggen vilket dämpar ljudgenomförseln. Vi placerar även absorbenter på en icke parallell yta för att göra kontoren behagligare. Vi ökar på detta vis också konsentrationsgraden och taluppfattbarheten.

13 DET BÄSTA AV TVÅ VÄRLDAR Decibel by Johanson samarbetar sedan 2017 med Saint-Gobain Ecophon AB, världsledande inom rumsakustiska lösningar. Ecophon utvecklar, tillverkar och marknadsför rumsakustiska lösningar som bidrar till en god arbetsmiljö för människors välbefinnande och prestationsförmåga. Ecophon har verksamhet i över 20-talet länder och omsätter cirka 2 miljarder SEK och ingår i en av världens största industrigrupper, franska Saint-Gobain. Tillsammans vill vi utmana inredningsbranschen med lösningar som både håller hög designnivå och ljudabsorberande prestanda som få. Enkelt förklarat har Ecophon och deras världsledande kompetens samt väldokumenterade produkter gett oss möjligheten att integrera detta i vår design och vårt unika erbjudande. Tillsammans skapar dessa komponenter ett enastående sortiment av ljudabsorberande produkter som ger Decibels kunder möjligheten att skapa vackra miljöer som samtidigt bidrar på riktigt till en bättre ljudmiljö inomhus. HÅLLBARHET - EN VIKTIG DEL I KONCEPTET Decibel by Johanson strävar ständigt efter nya möjligheter och förbättrade egenskaper med våra produkter. Vi lägger stor vikt på både våra leverantörers och vår egen produktion samt vilka komponenter som ingår och dess miljöpåverkan. MED FOKUS PÅ INSIDAN Med Ecophon som samarbetspartner har vi en leverantör som tar dessa frågor på största allvar och kan redovisa vilken miljöpåverkan insidan har. Nämnas bör att den ljudabsorberande glasullen består av mer än 70 procent återvunnet returglas. (Glasflaskor mm som samlas in via återvinningsstationer i Sverige återvinns till ljudabsorbenter) världsunikt. Ecophon var först på marknaden med att erbjuda sitt produktsortiment med ett växtbaserat bindemedel och uteslöt därmed behovet av fat råolja/år i sin produktion. Dessutom har Ecophons produkter ett antal tredjepart - certifieringar för att säkerhetställa en sund inomhusmiljö för människan. Deras produktion ligger i skånska Hyllinge där de använder 100 % förnyelsebar el. KLÄDSELMATERIAL De tyger som vi använder till våra olika ljudabsorbenter är noga utvalda och testade enligt gällande standard av alla tillverkarna. Decibels strävan är att på inget sätt förändra eller försämra de egenskaper som respektive komponent ger.

14 HERTZ PRODUKTEGENSKAPER I ett unikt samarbete med Ecophon, världsledande inom rumsakustiska lösningar, lanserar vi ett helt nytt koncept. Som enda svenska bolag har vi ingått ett samarbete där kunskap och kompetens varit avgörande för resultatet: ljudabsorbenter i världsklass. Materialvalen i både kärnan som ytskiktet håller därför allra högsta prestanda. Miljövänliga och klassificerade material som tillsammans med väl genomtänkt design utmanar en värld av ljud. Alla våra produkter testas omsorgsfullt på ackrediterade laboratorier och enligt de standarder som gäller på respektive marknad. Produktionsprocesserna för de olika komponenterna är miljöcertifierade enligt ISO och all tillverkning sker på de svenska orterna Hyllinge och Markaryd. Decibel by Johanson levererar ljudabsorbenter som gör skillnad. 80 CM 80 CM 40 CM 80 CM 40 CM 30 CM 40 CM 4/6/8 CM 4/6/8 CM 4/6/8 CM 4/6/8 CM 4/6/8 CM MATERIAL Ecophon Inside Valbart tyg Uppfästningsplåt + skruv AKUSTISKA EGENSKAPER Frekvens i Hz Aw Absorptionsklass A 0,1 0,53 0,96 1,24 1,25 1,16 1,07 1 Testad enl ISO 354 och ISO BRANDTEST Hertz är testad av RISE enligt SS-EN ISO KLÄDSELMATERIAL Följande tyger som vi använder till våra olika ljudabsorbenter är noga utvalda och testade enligt gällande standard av alla tillverkarna. PG0 Cara Carlow Fiji Event Screen Hush Xpress (2,0mm) PG1 Kvadrat Soul Soul Melange Twist Twist Melange Floyd Screen

15 FRAME CHESTERFIELD / LOOP/ ROMB ILLUSION 60,5 CM 60,5 CM 6 CM MATERIAL Ecophon Inside Metallram Trådraster Valbart tyg Fästplåt till magneter Magneter för uppfästning AKUSTISKA EGENSKAPER Frekvens i Hz Aw Absorptionsklass A 0,03 0,19 0,62 1,11 1,19 1,13 1,1 1 Testad enl ISO 354 och ISO BRANDTEST Chesterfield / Loop / Romb är testad av RISE enligt SS-EN ISO KLÄDSELMATERIAL Följande tyger som vi använder till våra olika ljudabsorbenter är noga utvalda och testade enligt gällande standard av alla tillverkarna. 12 CM MATERIAL Ecophon Inside Valbart tyg Fästplåt till magneter Magneter för uppfästning AKUSTISKA EGENSKAPER Frekvens i Hz Aw Absorptionsklass A 0,03 0,19 0,61 1,02 1,02 1,12 1,16 0,95 Testad enl ISO 354 och ISO BRANDTEST Illusion är testad av RISE enligt SS-EN ISO CM 30 CM 12 CM KLÄDSELMATERIAL Följande tyger som vi använder till våra olika ljudabsorbenter är noga utvalda och testade enligt gällande standard av alla tillverkarna. PG0 Cara Carlow Fiji Event Screen Hush Xpress (2,0mm) PG1 Kvadrat Soul Soul Melange Twist Twist Melange Floyd Screen PG0 Cara Carlow Fiji Event Screen Hush Xpress (2,0mm) PG1 Kvadrat Soul Soul Melange Twist Twist Melange Floyd Screen

16 POST CLAMP WALL / FLOOR 6 CM MATERIAL Ecophon Inside Valbart tyg Fästplåt till magneter Magneter för uppfästning TOTAL.D MATERIAL Ecophon Inside Valbart tyg Metallram 4 CM 6 CM TOTAL.D 170 CM 120 CM 4 CM 43 CM AKUSTISKA EGENSKAPER Frekvens i Hz Aw Absorptionsklass A 0,1 0,53 0,96 1,24 1,25 1,16 1,07 1 Testad enl ISO 354 och ISO AKUSTISKA EGENSKAPER Frekvens i Hz Aw Absorptionsklass A 0,1 0,53 0,96 1,24 1,25 1,16 1,07 1 Testad enl ISO 354 och ISO BRANDTEST Post är testad av RISE enligt SS-EN ISO BRANDTEST Clamp är testad av RISE enligt SS-EN ISO KLÄDSELMATERIAL Följande tyger som vi använder till våra olika ljudabsorbenter är noga utvalda och testade enligt gällande standard av alla tillverkarna. PG0 Cara Carlow Fiji Event Screen Hush Xpress (2,0mm) PG1 Kvadrat Soul Soul Melange Twist Twist Melange Floyd Screen Med förbehåll för tryckfel i färger och innehåll. KLÄDSELMATERIAL Följande tyger som vi använder till våra olika ljudabsorbenter är noga utvalda och testade enligt gällande standard av alla tillverkarna. PG0 Cara Carlow Fiji Event Screen Hush Xpress (2,0mm) PG1 Kvadrat Soul Soul Melange Twist Twist Melange Floyd Screen

17 DECIBEL BY JOHANSON LEVERERAR LJUD- ABSORBENTER SOM GÖR SKILLNAD PÅ RIKTIGT Med märkningen Ecophon Inside garanteras att produkterna som bär märket har utvecklats tillsammans med Ecophon och att det ljudabsorberande materialet är av högsta Ecophonklass. Dessutom har all nödvändig kompetens inom Ecophon varit tillgänglig i de olika faserna av utvecklingsprocessen av produkter med märket. Ljudabsorbenterna är noggrant designade och tillverkade för att hålla hög teknisk prestanda och en visuellt tilltalande design. Märket Ecophon Inside är ett registrerat varumärke och får på inget sätt kopieras eller användas på ett sätt som ej godkänts av Saint-Gobain Ecophon AB. För mer inspiration och produkter,
