Ljudrum. Inspelningsstudio Projektstudio Masteringstudio Hörsal Konsertsal

Transkript

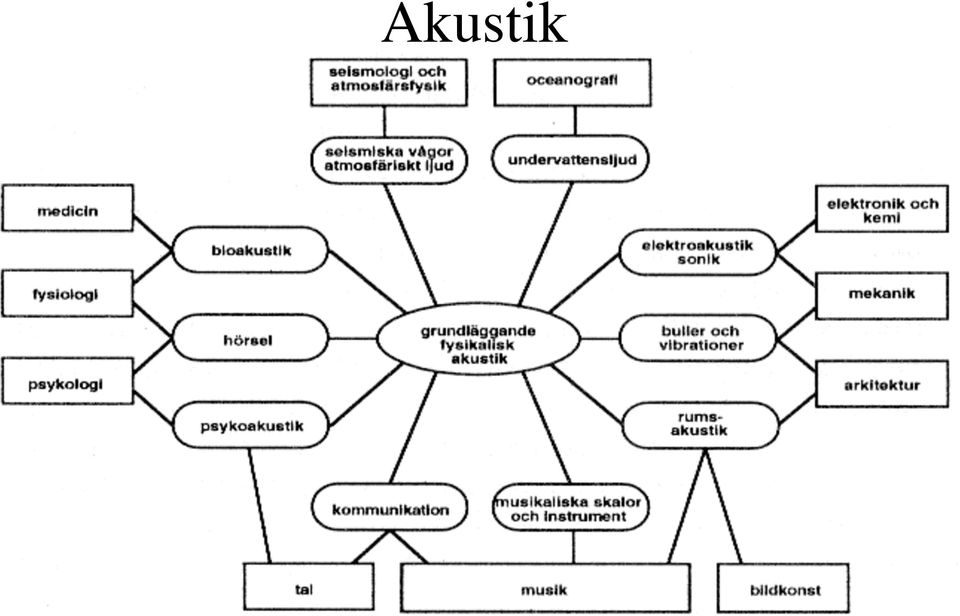

1 Akustik

2 Ljudrum Inspelningsstudio Projektstudio Masteringstudio Hörsal Konsertsal

3 Studio

4 Självkörarstudio

5 Akustik Orsaken till att vi uppfattar ljud så annorlunda mot hur den låter i verkligheten är både psykisk och fysisk

6 Selektion Selektionen sker i ditt huvud, den kan inte bandas

7 Störande ljud Fläktar Kylskåp Trafik Bakgrundsmusik

8 Ljudmiljöer Icke reflekterande miljöer Reflekterande miljöer Egenresonans

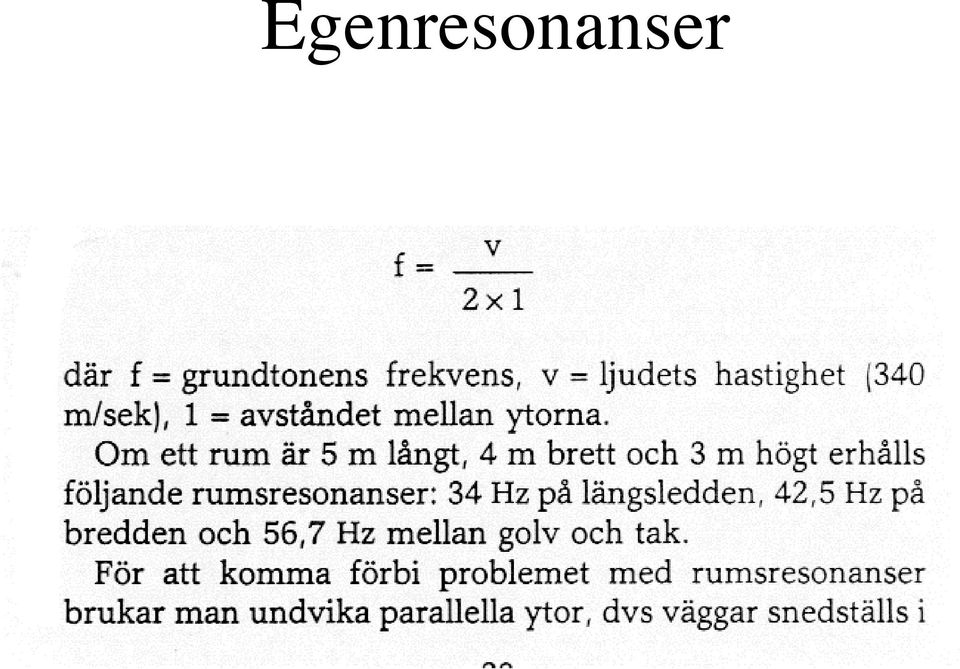

9 Egenresonanser

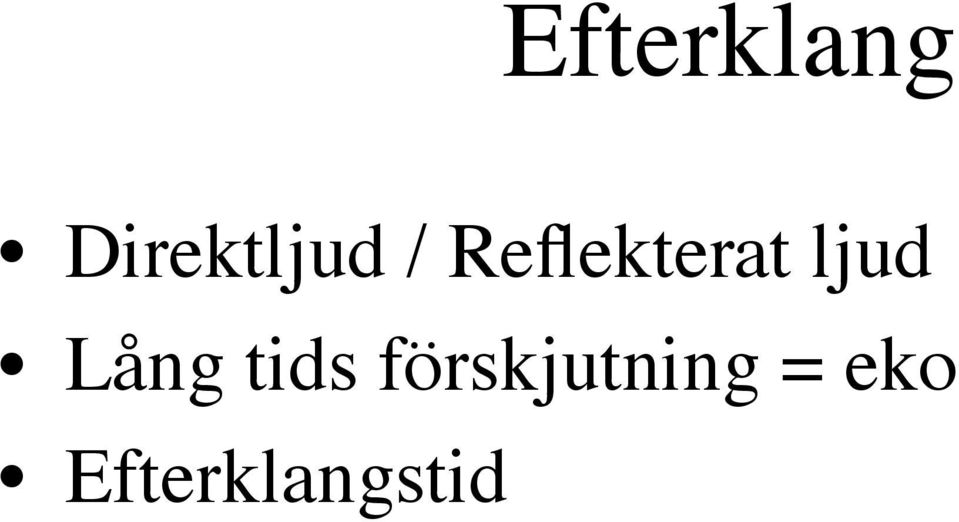

10 Efterklang Direktljud / Reflekterat ljud Lång tids förskjutning = eko Efterklangstid

11 Reflektion

12 Studioutformning God klang, ej för torr, ej egenresonanser Ej störas av omgivningens ljud Ej störa omgivningen

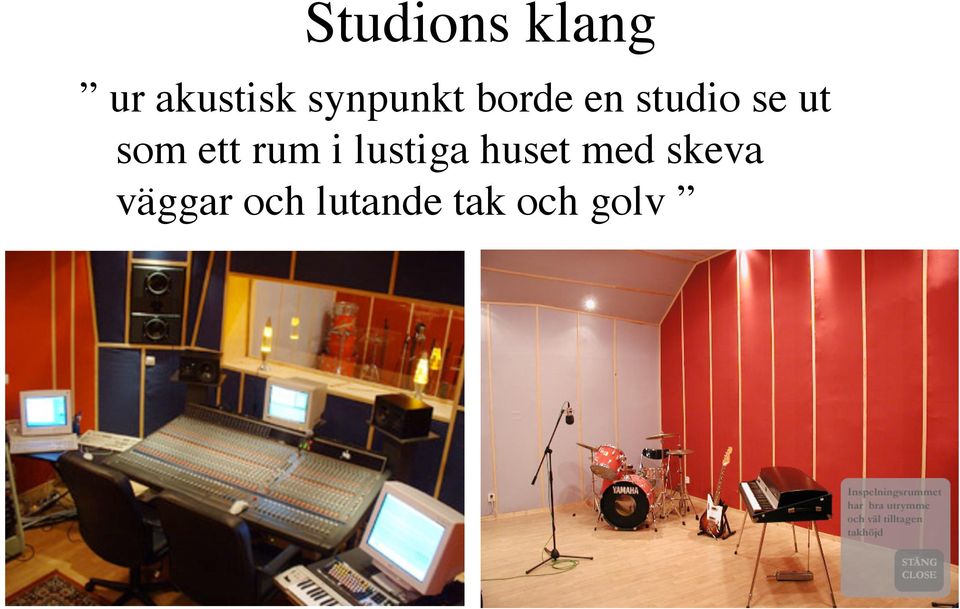

13 Studions klang ur akustisk synpunkt borde en studio se ut som ett rum i lustiga huset med skeva väggar och lutande tak och golv

14 Studiobygge Produktionsblock med en dämpning < 35dBA Standardstudio med en dämpning dba Broadcast studio med en dämpning > 55dBA

15 Väggkonstruktion Tjocklek Konstruktionsprincip Tyngd Material

16 Studiofönster Avståndet mellan isolerglaset minst 10cm Isolerglasen monteras vibrationsfritt Luften mellan rutorna ska kunna andas

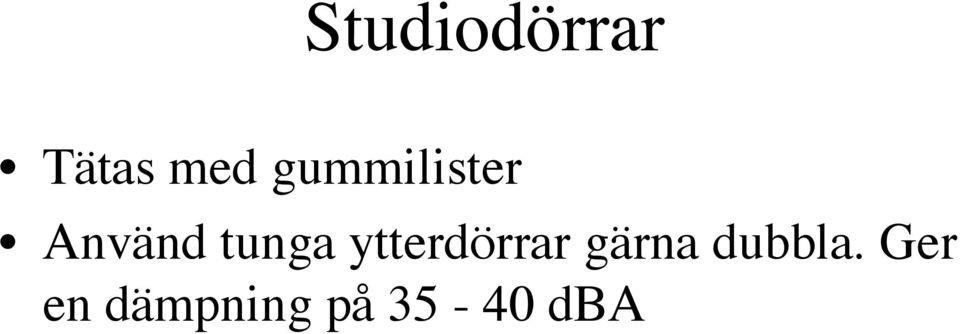

17 Studiodörrar Tätas med gummilister Använd tunga ytterdörrar gärna dubbla. Ger en dämpning på dba

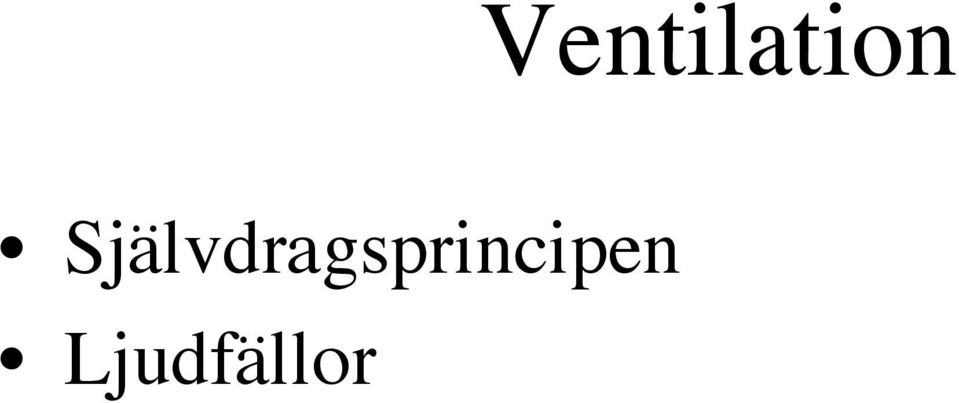

18 Ventilation Självdragsprincipen Ljudfällor

19 Vanliga problem Kvav, varm dålig luft Trångt Resonans vid vissa frekvenser För mycket efterklang Buller från omgivningen Omgivningen störs

20 Rumsakustik Geometrisk rumsakustik Statistisk rumsakustik Vågteoretisk rumsakustik

21 Geometrisk rumsakustik Strålgångsprinciper Korta våglängder Våglängdskriteriet

22 Statistisk rumsakustik Diffust ljudfält Energitäthet samma överallt Alla ljudvågsriktningar i varje punkt i varje ögonblick lika sannolika Fasrelationerna mellan de i en punkt infallande ljudvågorna slumpmässigt fördelade

23 Vågteoretisk rumsakustik Parallellepipediskt rum Förlustfri utbredning Egenmoder och egenfrekvenser

24 Hörselns rumsintryck Direktljud Efterklangsljud Infallande ljudets rumsliga fördelning Ljudfältssyntes Auralisering

25 Efterklangstider

26 Rumsakustisk planering Åstadkomma goda lokaler för tal och musik Bra för åhörare och anförare Låga bullernivåer Anpassad elektroakustisk utrustning Rumsakustiska mätmetoder kontra hörseln

27 Bullerkrav i rumsakustisk planering Bullerdel - maximalt buller från utrustning Reprodel - elektroakustiska utrustningens konstruktion Hörselskadades taluppfattbarhet

28 Bullrets inverkan och effekter Hörselskadligt Samtalsstörande Sömnstörande Psykologiskt störande Skadlig inverkan på det undermedvetna nervsystemet

29 PNC - kurvor Tysta miljöer

30 Lokaler för tal Korta gångvägar för ljudet Tillräckligt med tidiga reflexer Hänsyn till direktivitet Kort efterklang Låg efterklangs nivå

31 Musikrum Musikrum för många olika musiktyper Ljudnivån beror på: - hur verket framförs - lokalens volym - ljudabsorptionen

32 Efterklangstiden Tidig 0-0,08s Medel 0,08-0,150s Sen >0,150s Efterklangstiden T 60

33 EDT - early decay time Tidslucka mellan direktljud och första reflex < 0,02s Första reflexens gångväg ofta i via taket Tidiga reflexer ska innehålla hela frekvensområdet Kamfiltereffekten

34 Subjektiv diffusitet Lagen om första vågfront Direktljudet bestämmer klangfärgen Stolarna konstrueras på lämpligt sätt Publikytan ges en lämpig stigning Scenen lagom hög Goda optiska siktlinjer

35 Musikrum för inspelning Optimera rumsakustiken Bakgrundsbuller < 15dBA Anpassning av elektroakustiken

36 Musikrum för lyssning Mindre rumsvolymer ca m 3 Färre rumsmoder Kort efterklangstid Absorberande / Diffuserande väggytor

37 Akustisk förhandsanalys Strålgångsmodeller Spegelkällamodell Hybridmodeller Auralisering

38 Bullerdämpning Luftljud Stegljud Stomljud

39 Våningsbjälklag

40 Våningsbjälklag

41 Luftljud Transmissionsfaktorn Reduktionstalet 100Hz - 3,15kHz R w - vägt reduktionstal

42 Reduktionstal för enkelväggar Styvhetsområde Resonansområde Massområde Koincidensområde

43 Reduktionstal för dubbelväggar Grundresonans Strålningsminskande beklädnad Flanktransmission Fönster och dörrar

44 Stegljudsisolering Överkonstruktion Råkonstruktion Undertak Flytande golv

45 Stomljudsisolering Vibrationsisolering av maskinuppställningen <stomljudsabsorption i bjälklag och väggar Isolering av byggnadsdelar med mjuka övergångar Strålningsminskande beklädnad Absorption i mottagarrummet
