Equator LUFTKYLD VÄTSKEKYLARE TYP EQCSE INSTALLATION, DRIFT OCH SKÖTSELANVISNING. EQCSE 08/11 Sida 1 av 20

Transkript

1 Equator LUFTKYLD VÄTSKEKYLARE TYP EQCSE INSTALLATION, DRIFT OCH SKÖTSELANVISNING EQCSE 08/11 Sida 1 av 20

2 1. ÖVERSIKT Leveransvillkor Mottagning av aggregatet Kontroll vid fabrik SÄKERHETSFÖRESKRIFTER Allmänt Definitioner Ägare: Installatör: Operatör: Tekniker: Åtkomst till riskområden Allmänna försiktighetsåtgärder Försiktighetsåtgärder - styrsystem Försiktighetsåtgärder - mekanik Försiktighetsåtgärder - el Försiktighetsåtgärder av annat slag Försiktighetsåtgärder vid underhållsarbete Manuell återställning av larm INSTALLATION Flyttning och uppställning av aggregatet Försiktighetsåtgärder vid risk för stark vind KONTROLL AV KOMPRESSORNS INFÄSTNING ELANSLUTNINGAR Strömförsörjning Elanslutningar Obalans mellan matningsspänningens faser VATTENANSLUTNINGAR LUFT/VATTENAGGREGAT Förångare... 8 EQCSE 08/11 Sid 2 av 20

3 6.1A Värmeåtervinning / hetgasvärmeväxlare B Kondensor C Beräkning av min vattenmängd och flöde Reglerutrustning för vattenkrets KOMPONENTER VATTENKRETS Förslag vattenkretsschema för aggregat med vattentank FÖRBEREDELSER FÖR START Kontroll före start Kontroll av köldmedieanslutningar (gäller enhetsaggregat) Kontroll av köldmediemängd (gäller enhetsaggregat) START Inledande kontroller Start BESKRIVNING AV KOMPONENTER OCH UNDERHÅLLSANVISNINGAR Köldmediekretsutrustning Typ ex Köldmediekrets för vätskekylaggregat UNDERHÅLL Visuell kontroll av tryckkärl REKOMMENDERADE RESERVDELAR FELSÖKNING Kompressorn ur funktion Kompressorn stannar på grund av lågt tryck Kompressorn stannar på grund av högt tryck Aggregatet avger missljud Frost på vätskeledningen Frost på kompressorns insug FELAKTIG ANVÄNDNING Skrotning EQCSE 08/11 Sid 3 av 20

4 1. ÖVERSIKT 1.1 Leveransvillkor Essen Company följer leveransbestämmelser enligt KYL 04 med tillägg enl vår prislista. 1.2 Mottagning av aggregatet Vid mottagning av aggregatet är kunden skyldig att kontrollera detta beträffande synliga skador och saknade delar. Om brister konstateras ska dessa omedelbart rapporteras till transportföretaget som skada eller ofullständig leverans. Synliga skador ska dokumenteras med foton. Rapport ska skickas även till Essen Company inom 8 dagar efter att godset mottagits. Om det inte skickas tillbaka, eller om det skickas för sent kommer klagomålet inte att godkännas. Mottagaren ansvarar för att ev transportskada rapporteras till transportföretaget. 1.3 Kontroll vid fabrik Equator-aggregaten kontrolleras vid fabrik i särskilda lokaler, enligt interna rutiner. De funktionsprov som utförs på aggregatet kan endast utföras om likvärdiga förhållanden kan reproduceras och upprätthållas (enhetligt köldmedium, konstant temperatur och förångning - kondenserings- och återvinningskapacitet, kvalitet och toleranser för mätinstrument etc) i provlokalerna. Förhållandena vid kontroll är de som anges av kunden i beställningsfasen: Om annat ej anges hänvisas till de nominella data som anges i den tekniska beskrivning som gällde vid datum för orderbekräftelsen. 2. SÄKERHETSFÖRESKRIFTER 2.1 Allmänt Alla Equator-aggregat konstrueras, tillverkas och kontrolleras beroende på typ av aggregat enligt EU-direktiv 98/37/EC, lågspänningsdirektivet 73/23EEG och direktivet om elektromagnetisk förenlighet - EMC 89/336EEG och PED 97/23/EG Innan du börr använda maskinen ska du läsa rekommendationerna i denna handbok noggrant. 2.2 Definitioner Ägare: Den juridiskt ansvarige för det företag, organisation eller person som äger anläggningen där Equator-aggregatet installeras: Denne svarar för kontroll och att säkerhetsföreskrifter enligt denna handbok och nationella säkerhetsföreskrifter följs Installatör: Den juridiskt ansvarige för det företag som anlitas av ägaren att installera Equator-aggregatet och ansluta det till vatten-, elsystem etc i anläggningen. Denne ansvarar för flyttning och korrekt installation av aggregatet enligt anvisningarna i denna handbok och gällande nationella föreskrifter Operatör: En person som ägaren utser för skötsel och drift av Equator-aggregatet enligt anvisningar i denna handbok. Denne ska endast utföra de åtgärder som anges i handboken och begränsa sig till vad som är uttryckligen tillåtet Tekniker: Service, underhåll och reparationer av aggregat får endast utföras av ackrediterat kontrollorgan 2.3 Åtkomst till riskområden Åtkomst till riskområden i aggregatet hindras normalt av skyddsplåtar som endast kan tas bort med hjälp av verktyg. Axialfläktar skyddas med skyddsgaller. Vid aggregat utan skyddsgaller för flänsbatterier föreligger risk för skär- och nötskador. I sådana fall måste tekniker och operatörer var medvetna om riskerna. EQCSE 08/11 Sid 4 av 20

5 2.4 Allmänna försiktighetsåtgärder Brukaren ska endast utföra efterfrågade åtgärder från styrenheten. Brukaren ska endast öppna den panel som ger tillträde till styrenheten. Brukaren får inte öppna några maskinpaneler eller utföra några styrkommandon. Fölnde försiktighetsåtgärder ska vidtas i närheten av eller vid arbete på aggregatet: Bär inte smycken, löst sittande kläder eller andra artiklar som kan fastna. Använd lämplig skyddsutrustning (skyddshandskar, skyddsglasögon etc) vid arbete med öppen låga (svetsarbeten) eller tryckluft. Om aggregatet är placerat i ett slutet utrymme ska hörselskydd användas. Innan rör, filter, kopplingar eller andra ledningsdelar kopplas loss eller tas bort ska de avlastas/tömmas så att de håller atmosfärstryck. Använd alltid verktyg som är i gott skick. Se till att du läst anvisningarna och förstår dem innan du använder verktygen. Se till att alla verktyg, elledningar eller andra lösa föremål avlägsnas innan aggregatet stängs och startas igen. 2.5 Försiktighetsåtgärder - styrsystem Skydd mot risker till följd av styrsystemet Se till att du läst och förstått driftsanvisningarna innan du utför arbete på manöverpanelen. Ha alltid instruktionsboken nära till hands vid arbete på manöverpanelen. Starta inte aggregatet förrän du säkerställt att det är korrekt anslutet till anläggningen. Kontakta installatören omedelbart vid larm. Vid larm med manuell återställning måste orsaken till larmet konstateras och åtgärdas innan återställning. 2.6 Försiktighetsåtgärder - mekanik Installera aggregatet enligt anvisningarna i denna handbok. Utför alla underhållsåtgärder som anges i denna handbok med jämna mellanrum. Ta på skyddshjälm innan du går in i aggregatet. Innan du öppnar någon panel på maskinen ska du se till att den sitter fast ordentligt med gångjärn. Vidrör inte luftkondenseringsbatterierna utan att använd skyddshandskar. Ta inte bort skydd för rörliga delar medan aggregatet är i drift. Innan aggregatet startas igen ska du se till att skydden för rörliga delar sitter på plats korrekt. 2.7 Försiktighetsåtgärder - el Anslut aggregatet till nätet enligt anvisningarna i denna handbok. Utför alla underhållsåtgärder med jämna mellanrum. Innan servicearbete på aggregatet måste matningsspänningen brytas via arbetsbrytaren (säkerhetsbrytaren). Kontrollera att aggregatet är korrekt jordat innan start. Kontrollera alla elanslutningar, anslutningsledningar och var särskilt uppmärksam på isoleringens skick. Byt ledningar som är nötta eller har synliga skador. Kontrollera ledningarna inuti panelen med jämna mellanrum. Använd inte ledningar med fel tvärsnitt eller provisoriska kopplingar, inte ens under kortare tid eller i en nödsituation. 2.8 Försiktighetsåtgärder av annat slag Utför anläggningens anslutningar enligt anvisningarna i den medfölnde handboken och ev instruktioner på själva aggregatet. Om en del tas isär, se till att den sätts ihop korrekt innan aggregatet startas igen. Vidrör inte kompressorns utloppsledning, själva kompressorn eller rör eller komponenter inuti maskinen utan att använda skyddshandskar. En brandsläckare för släckning av eld i elutrustning ska finnas till hands nära maskinen. Eliminera ev vätskeläckage inuti eller utanför aggregatet. Samla upp utrinnande vätska och rengör från ev utläckande ol. Rengör kompressorhuset från smutsavlagringar med jämna mellanrum. Förvara inte lättantändliga vätskor i närheten av aggregatet. Häll inte ut köldmedievätska och smörjol i det fria. Svetsning får endast utföras på tomma rör. Öppen låga eller andra värmekällor får inte förekomma i närheten av rör innehållande köldmedievätska. Bocka inte eller slå inte på rör som innehåller vätska under tryck. 2.9 Försiktighetsåtgärder vid underhållsarbete Underhållsarbete får endast utföras av behörig servicetekniker. Innan underhållsarbete påbörs ska fölnde åtgärder vidtas: EQCSE 08/11 Sid 5 av 20

6 Koppla bort aggregatet från nätet via den yttre huvudströmbrytaren. Häng en skylt på den yttre huvudströmbrytaren Får inte användas - underhållsarbete pågår. Lås säkerhetsbrytaren i frånskilt läge vid servicearbete. Använd lämplig skyddsutrustning (hjälm, isolerande handskar, skyddsglasögon, skyddsskor o s v). Om mätningar eller kontroller måste utföras med maskinen igång ska fölnde beaktas: Kör så kort tid som möjligt med elpanelen öppen. Stäng elpanelen omedelbart när mätningen eller kontrollen har utförts. För aggregat som är placerade utomhus får ingrepp inte göras vid väderleksförhållanden som medför risk, t ex regn, snöfall, dimma o s v. Vidta dessutom alltid fölnde försiktighetsåtgärder: Häll aldrig ut vätskor från köldmediekretsen i det fria. Använd alltid lämplig utrustning (demonteringsverktyg, antistatiskt armband etc) vid byte av EPROM eller elektronikkort. Se till att lyftutrustningen är dimensionerad för den vikt som ska lyftas, vid byte av kompressor, förångare, kondensorbatterier eller andra tunga komponenter I luftkylda aggregat med separat kompressorkammare, öppna inte fläktkammaren utan att först koppla bort maskinen via den yttre huvudströmbrytaren och hänga en skylt på den med texten "Får inte användas - underhållsarbete pågår". Om ändringar måste göras på aggregatets kyl-, vatten- eller elkrets eller i dess styrsystem ska du kontakta Equator. Om särskilt komplicerad montering eller demontering ska utföras ska du kontakta Essèn Company Använd alltid originalreservdelar som köpts direkt från Essèn Company eller från auktoriserade återförsälre för de företag som anges i listan över rekommenderar reservdelar Manuell återställning av larm Vid larm får inte manuell återställning ske förrän orsaken till felet lokaliserats och åtgärdats. Upprepad manuell återställning kan leda till att garantin upphör att gälla. 3. INSTALLATION 3.1 Flyttning och uppställning av aggregatet Aggregaten är konstruerade för att lyftas uppifrån med hjälp av ögleskruvar och hål i nedre balkarna. Använd spridarbalkar så att lyftvajrarna inte går mot aggregatet. Följ lyftanvisningarna som medföljer aggregatet. SE UPP! Använd inte gaffeltruck för att lyfta aggregatet underifrån. Om lyftutrustning för lyft uppifrån inte finns tillgänglig kan aggregatet flyttas med hjälp av rullar. Ytan där aggregatet ställs upp måste vara plan och ha tillräcklig bärighet för aggregatets vikt under drift. För att minska överföring av vibrationer till fästena ska dämpare monteras i varje fästpunkt. Gummidämpare rekommenderas för golvmonterade aggregat och fjäderdämpare för takmonterade aggregat. Beakta serviceutrymme och nödvändigt utrymme för luftpassage vid placering av aggregat enligt installationsanvisningen. SE UPP: Om två aggregat ska installeras bredvid varandra ska mellanrummet vara dubbelt så stort. Innan aggregatet ställs på plats bör vibrationsdämparna monteras. 3.2 Försiktighetsåtgärder vid risk för stark vind Undvik hinder framför kondensorluftintag och utblås. Respektera angivna säkerhets- och serviceutrymmen angivna på ritningar för aggregatet. Vid uppställning av luftkylda aggregat är det mycket viktigt att aggregatet placeras på rätt sätt i förhållande till vind. Den mest förekommande vinden kommer från syd och sydväst och detta måste beaktas vid placering av utomhusplacerade aggregat. Tex att undvika att den mest förekommande vinden blåser mot fläktens utlopp, då detta kan orsaka höjd kondenseringstemperatur och med den följden att aggregatet löser ut på HP. Man måste också undvika en placering som gör att man får en recirkulation av kondensorluften. 4. KONTROLL AV KOMPRESSORNS INFÄSTNING Kompressorerna sitter på stötdämpare. Innan uppstart ska kompressorernas ev transportsäkringar lossas (för semihermetiska och skruvkompressorer) enligt anvisningar på dekalerna på kompressorerna. EQCSE 08/11 Sid 6 av 20

7 5. ELANSLUTNINGAR 5.1 Strömförsörjning Innan anslutning av kraftmatningen så kontrollera att aggregatets märkspänning (volt/hz och antal faser) överensstämmer med angivna värden. Nätspänningen måste ligga inom ± 10% från det nominella värdet, med max 3% skillnad mellan faserna. 5.2 Elanslutningar Beröringsskydd måste monteras efter det att kraftmatningen anslutits i kopplingsboxen (ingår inte i leveransen). Anslut ledningskontakterna med treledarkabel med tvärsnittsarea som är lämplig för maskinens strömupptagning. Strömbrytare, säkringar och alla elanslutningar måste uppfylla krav enligt gällande föreskrifter. 5.3 Obalans mellan matningsspänningens faser Kör inte elmotorer om spänningsobalansen mellan faserna överstiger 3%. Kontrollera med hjälp av fölnde formel: Exempel: Nätspänning Max spänningsavvikelse % obalansspänning = *100 huvudspänning AB=409 V BC=398 V AC=396 V Beräkna max skillnad i förhållande till huvudspänningen: 409V + 398V + 396V Huvudspänn ing = = 401V 3 AB= = 8V BC= = 3V AC= = 5V Max skillnad = 8 V Beräkna obalansen i procent: 8 % obalans spänning = *100 = 1.99% 401 Detta värde är acceptabelt eftersom det understiger tillåtet maxvärde 3%. Viktigt Om nätspänningens obalans överstiger 3% ska du kontakta elleverantören. Om aggregatet körs med spänningsobalans på över 3% mellan faserna upphör garantin att gälla. en EQCSE 08/11 Sid 7 av 20

8 6. VATTENANSLUTNINGAR LUFT/VATTENAGGREGAT 6.1 Förångare Anslutningsrören ska ha tillräckligt stöd så att deras vikt inte skadar anläggningen. Fölnde delar bör installeras i förångarens vattenkrets: Två manometrar med tillräckligt mätområde (aggregatets in- och utlopp) Gummikompensatorer ska monteras på köldbärarens till- och frånlopp Sil med ventil monteras i aggregatet tilloppsledning En inställningsventil (i utloppet) Två termometrar (in- och utlopp) En cirkulationspump En säkerhetsventil på köldbärartanken En automatluftning Ett expansionskärl En flödesvakt (måste installeras för att garantin ska gälla) Om frysrisk föreligger måste systemet fyllas med etylenglykol eller likvärdigt. Ovanstående installationsanvisningar bör föls. Kontrollera att aggregatets köldbärarflöde är anpassat till systemet. Vattenflödet måste hållas konstant när aggregatet är i drift: Vi rekommenderar att en separat pump för aggregatet används och att denna är oberoende av övriga delar av anläggningen. 6.1A Värmeåtervinning / hetgasvärmeväxlare Värmebärarrören ska vara av samma kvalitet som köldbärarrören och vara anpassade för dimensionerade flöden på varma sidan. (Se 6.1c) 6.1B Kondensor Kondensorrören ska ha samma egenskaper som förångarrören. Vid förorenat eller aggressivt vatten ska en mellanväxlare monteras så att kondensorerna får en sluten vattenkrets. Ovanstående installationsanvisningar måste föls för att garantin ska gälla. 6.1C Beräkning av min vattenmängd och flöde För att maskinen ska fungera korrekt behövs en vattenmängd som erhålls med hjälp av fölnde formel: VÄTSKEKYLARE: OPTIMAL V=P/14DT MINIMUM V=P/35DT VÄRMEPUMP OPTIMAL V=P/7DT MINIMUM V=P/20DT P = KYL- (VÄRME-) KAPACITET FÖR KYLARE (VÄRMEPUMP) I kw DT = TEMPERATURDIFFERENS KÖLDBÄRARE IN/UT C V = MIN VATTENMÄNGD I M 3 Tillåten tolerans för flödet är lika med 10% av nominellt flöde 6.2 Reglerutrustning för vattenkrets Köldbärarpump Köldbärarpumpen dimensioneras för systemets totala tryckfall för att säkerställa erforderligt totalt tryck/flöde i systemet. Automatisk påfyllningsenhet Säkerställer att vattentrycket i anläggningen hålls vid minst 1,5 bar och återställer detta automatiskt vid behov. Säkerhetsventil Öppnar anläggningen mot atmosfären om trycket överskrider 6 bar. Expansionskärl Utjämnar smärre vattenslag och variationer i volymen vid olika temperaturer. Backventil Köldbärarpumpen ska förses med avstängningsventil för möjlighet till servicearbete. EQCSE 08/11 Sid 8 av 20

9 6.3 KOMPONENTER VATTENKRETS Förslag vattenkretsschema för aggregat med vattentank Förslag vattenkretsschema för aggregat med vattentank 1) Vattenutlopp - 2) Expansionskärl - 3) Vattenpump - 4) Backventil - 5) Avstängningsventil - 6) Förångare - 7) Påfyllningsenhet - 8) Säkerhetsventil - 9) Manometrar - 10) Filter* - 11) Gummikompensatorer - 12) Trimningsventil - 13) Termometer - 14) Avstängningsventil 15) Flödesvakt 16) Infästningspunkter *) Vattenfilter, bör monteras, med maskvidd max 1,5 mm för tubpanneförångare och max 0,5 mm för plattvärmeväxlare. 7. FÖRBEREDELSER FÖR START 7.1 Kontroll före start Innan aggregatet startas, även för en kort stund, ska all utrustning som matas med köldbärare, som t ex luftbehandlingsaggregat, pumpar etc. kontrolleras. Pumpens extrakontakter och flödesvakten ska anslutas till manöverpanelen enligt elschemat. Innan ventilregleringen justeras ska resp. ventilförskruvning lossas. Öppna kompressorns utloppsventil. Öppna vätskeavstängningventilen på vätskeledningen. Mät sugtrycket. Om förångningstrycket är lägre än 4,2 bar så måste magnetventilen i vätskeledningen öppnas (spänningssätts med 230 V se elschema). Ställ in sugtrycket på 0,45 MPa och ta bort byglingen. Fyll på i hela vattenkretsen gradvis. Starta köldbärarpumpen med trimventilen stängd och öppna den gradvis. Lufta de högsta punkterna i vattenkretsen och kontrollera vattenflödesriktningen. Kalibrera flödet med hjälp av en flödesmätare (om sådan finns) eller med hjälp av en kombination av manometrarnas och termometrarnas värden. I startfasen, kalibrera ventilen enligt manometrarnas tryckskillnadsvärden, dränera rören och finkalibrera sedan enligt temperaturskillnaden mellan ingående och utgående vatten. Börvärdet är inställt på 12 C från fabrik och normalt dimensionerat för 5 DT, d v s 7 C utgående köldbärare. Med huvudströmbrytaren frånslagen, kontrollera att elanslutningarna är ordentligt fastdragna. Kontrollera beträffande ev köldmedieläckage. Kontrollera att elektriska data på dekalen motsvarar data för nätspänningen. Kontrollera att kylbehov föreligger. 7.2 Kontroll av köldmedieanslutningar (gäller enhetsaggregat) Equator-aggregaten levereras helt fyllda (gäller enhetsaggregat) med köldmedium och har tillräckligt tryck för kontroll av tätningar efter installation. Om systemet inte är trycksatt, fyll på köldmedium tills erforderligt tryck uppnås och kontrollera beträffande läckage. Efter eventuellt läckaget åtgärdats ska systemet evakueras med en vakuumpump till minst 1 mm Hg absolut tryck (1 torr eller 133,3 Pa). Detta är rekommenderat minimivärde för avfuktning av anläggningen. Fara Använd inte kompressorn för att vakuumsätta systemet. EQCSE 08/11 Sid 9 av 20

10 7.3 Kontroll av köldmediemängd (gäller enhetsaggregat) Equator-aggregaten levereras helt fyllda (gäller enhetsaggregat) med köldmedium. Om bubblor syns i synglaset när kompressorn går med full belastning och jämnt innebär det att köldmediemängden är otillräcklig. Fara När köldmedium fylls på, koppla inte från något styrsystem och låt vattnet cirkulera i förångaren för att förhindra isbildning. HÖGTRYCKSPRESSOSTAT Kylkretsschema med anslutning till vakuumpump Fyllning i gasfas 8. START 8.1 Inledande kontroller Innan utrustningen startas är det viktigt att kontrollera att alla åtgärder enligt avsnittet "FÖRBEREDELSER FÖR START" utförts korrekt. VIKTIGT! Kontrollera dessutom att all mekanisk och elektrisk utrustning är korrekt fastdragen. Var särskilt uppmärksam på huvudkomponenterna (kompressor, värmeväxlare, fläktar, elmotorer och pump). Om lösa anslutningar konstateras ska dessa dras åt ordentligt innan maskinen startas. Efterdra samtliga kraftmatningspunkter i aggregatet, såsom automatsäkringar, kontaktorer o s v innan uppstart. Aggregatets oljevärmare ska vara spänningssatt 24 timmar innan uppstart för att värma kompressorns vevhus. Öppna kompressorventilen och kylkretsens ventil om dessa stängts vid påfyllning. Kontrollera all utrustning som är ansluten till aggregatet. 8.2 Start Starta aggregatet. Kontrollera rotationsriktningen för fläktar och kompressorer. Om denna är fel, skifta två matningsfaser. Se till att all skydds- och styrutrustning fungerar korrekt. Kontrollera temperaturen för utgående vattnet från förångaren och justera inställningen vid behov. EQCSE 08/11 Sid 10 av 20

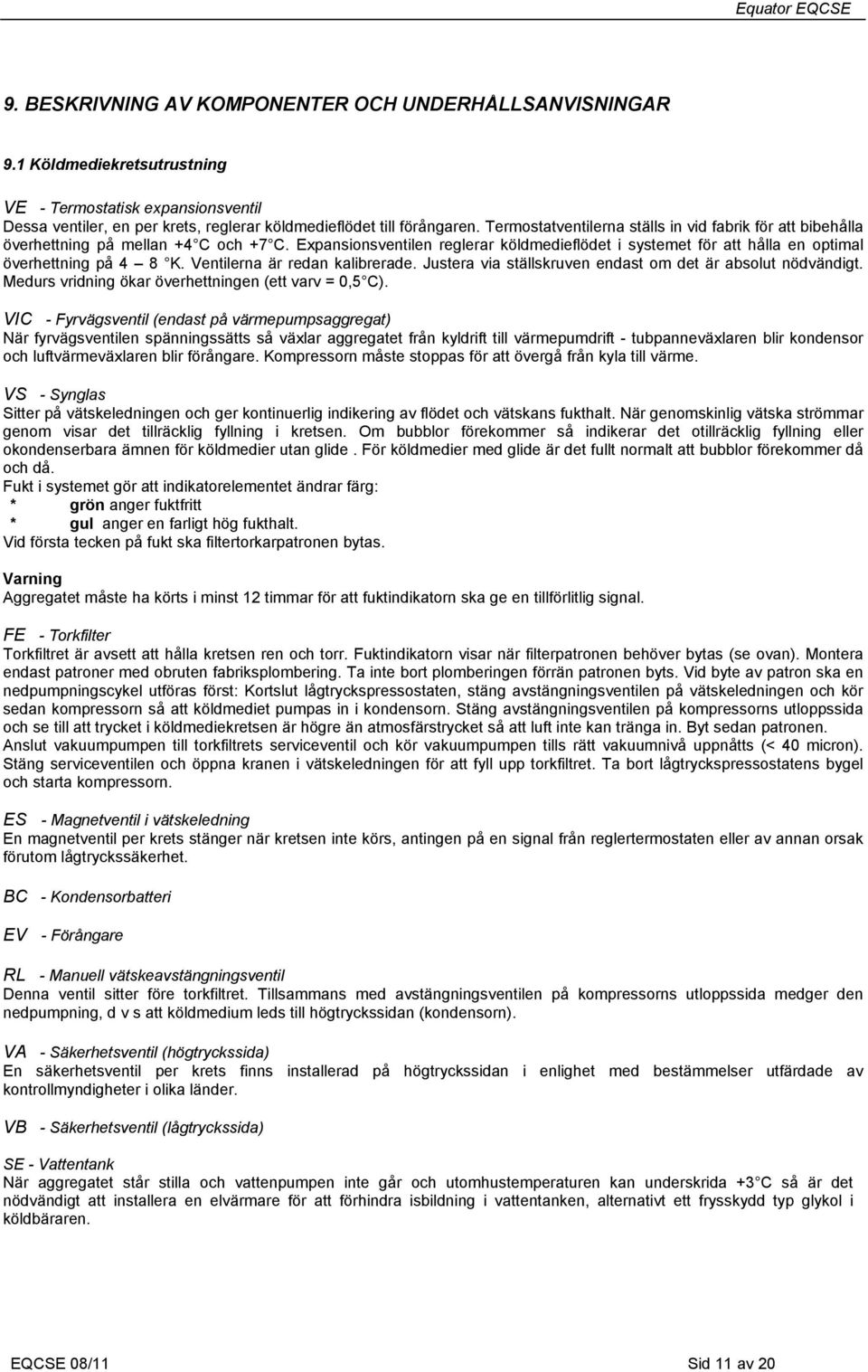

11 9. BESKRIVNING AV KOMPONENTER OCH UNDERHÅLLSANVISNINGAR 9.1 Köldmediekretsutrustning VE - Termostatisk expansionsventil Dessa ventiler, en per krets, reglerar köldmedieflödet till förångaren. Termostatventilerna ställs in vid fabrik för att bibehålla överhettning på mellan +4 C och +7 C. Expansionsventilen reglerar köldmedieflödet i systemet för att hålla en optimal överhettning på 4 8 K. Ventilerna är redan kalibrerade. Justera via ställskruven endast om det är absolut nödvändigt. Medurs vridning ökar överhettningen (ett varv = 0,5 C). VIC - Fyrvägsventil (endast på värmepumpsaggregat) När fyrvägsventilen spänningssätts så växlar aggregatet från kyldrift till värmepumdrift - tubpanneväxlaren blir kondensor och luftvärmeväxlaren blir förångare. Kompressorn måste stoppas för att övergå från kyla till värme. VS - Synglas Sitter på vätskeledningen och ger kontinuerlig indikering av flödet och vätskans fukthalt. När genomskinlig vätska strömmar genom visar det tillräcklig fyllning i kretsen. Om bubblor förekommer så indikerar det otillräcklig fyllning eller okondenserbara ämnen för köldmedier utan glide. För köldmedier med glide är det fullt normalt att bubblor förekommer då och då. Fukt i systemet gör att indikatorelementet ändrar färg: * grön anger fuktfritt * gul anger en farligt hög fukthalt. Vid första tecken på fukt ska filtertorkarpatronen bytas. Varning Aggregatet måste ha körts i minst 12 timmar för att fuktindikatorn ska ge en tillförlitlig signal. FE - Torkfilter Torkfiltret är avsett att hålla kretsen ren och torr. Fuktindikatorn visar när filterpatronen behöver bytas (se ovan). Montera endast patroner med obruten fabriksplombering. Ta inte bort plomberingen förrän patronen byts. Vid byte av patron ska en nedpumpningscykel utföras först: Kortslut lågtryckspressostaten, stäng avstängningsventilen på vätskeledningen och kör sedan kompressorn så att köldmediet pumpas in i kondensorn. Stäng avstängningsventilen på kompressorns utloppssida och se till att trycket i köldmediekretsen är högre än atmosfärstrycket så att luft inte kan tränga in. Byt sedan patronen. Anslut vakuumpumpen till torkfiltrets serviceventil och kör vakuumpumpen tills rätt vakuumnivå uppnåtts (< 40 micron). Stäng serviceventilen och öppna kranen i vätskeledningen för att fyll upp torkfiltret. Ta bort lågtryckspressostatens bygel och starta kompressorn. ES - Magnetventil i vätskeledning En magnetventil per krets stänger när kretsen inte körs, antingen på en signal från reglertermostaten eller av annan orsak förutom lågtryckssäkerhet. BC - Kondensorbatteri EV - Förångare RL - Manuell vätskeavstängningsventil Denna ventil sitter före torkfiltret. Tillsammans med avstängningsventilen på kompressorns utloppssida medger den nedpumpning, d v s att köldmedium leds till högtryckssidan (kondensorn). VA - Säkerhetsventil (högtryckssida) En säkerhetsventil per krets finns installerad på högtryckssidan i enlighet med bestämmelser utfärdade av kontrollmyndigheter i olika länder. VB - Säkerhetsventil (lågtryckssida) SE - Vattentank När aggregatet står stilla och vattenpumpen inte går och utomhustemperaturen kan underskrida +3 C så är det nödvändigt att installera en elvärmare för att förhindra isbildning i vattentanken, alternativt ett frysskydd typ glykol i köldbäraren. EQCSE 08/11 Sid 11 av 20

12 10.1 Typ ex Köldmediekrets för vätskekylaggregat BC = Kondensorbatteri, tubpanna eller plattvärmeväxlare ES = Magnetventil FE = Torkfilter MB = Lågtrycksmanometer MC = Kompressormotor PA = Högtryckspressostat RL = Avstängningsventil för vätskeledning RR = Kompressorvevhusvärmare VA = Säkerhetsventil för högtryckssida VE = Expansionsventil VS = Synglas C = Kompressor EV=Förångare (tubpanna, plattv eller flänsbatteri); MA = Högtrycksmanometer MO = Oljetrycksmätare PB = Lågtryckspressostat PO = Oljetryckspressostat RM = Avstängningsventil på kompressorns utloppssida RTC = Överlastskydd för kompressormotor VB = Säkerhetsventil för lågtryckssida VL = Axial/centrifugalfläkt PS = Schraderanslutning 11 UNDERHÅLL Underhåll är en grundförutsättning för att aggregaten ska fungera som de ska och ge god driftsekonomi.en journal medföljer varje Equator-aggregat. I denna ska användaren eller den som sköter underhållet föra in erforderliga uppgifter EQCSE 08/11 Sid 12 av 20

13 för att dokumentera underhållshistoriken för Equator-aggregatet. Om det saknas noteringar i journalen kan detta ses som bevis för bristfälligt underhåll Visuell kontroll av tryckkärl Tryckkärlens skick ska kontrolleras minst en gång om året. Det är viktigt att kontrollera beträffande ytrost och synlig korrosion eller deformation. Om ytrost och korrosion inte kontrolleras och åtgärdas tidigt så kan det leda till att godstjockleken reduceras vilket leder till minskad mekanisk hållfasthet för kärlet. Använd rostskyddsfärg eller likvärdig produkt som skydd. Åtgärd Kontroll av kompressorns oljenivå Kontroll av sugtemperatur (överhettning) Kontroll av vattenmängd i vattenkrets Kontroll av strömupptagning för fläktmotorer och kompressor Kontroll av strömförsörjning och reservström Kontroll av köldmedium via synglas Kontroll av vevhusets elvärmare Efterdragning av alla elanslutningar Rengöring av batterier Kontroll av kompressorns magnetventiler och vätskeledning Kontroll av börvärde för regler- och skyddstermostater Rekommenderad intervall varje månad varje månad varje månad varje månad varje månad varje månad varje månad varje månad varje säsong varje säsong varje säsong Kontroll av skicket för fläkt- och kompressorkontaktorer Test av elvärme för förångare Kontroll av motor- och fläktlager beträffande missljud Kontroll av trycktank Kontroll av batterier och luftfilter beträffande renhet varje säsong varje säsong varje vecka varje år varje vecka 12. REKOMMENDERADE RESERVDELAR I listan nedan anges rekommenderade delar för flera års drift. Equator kan hjälpa till att specialanpassa en lista över delar, inklusive artikelnummer, för aktuell beställning 1 år Komponenter säkringar torkfilter magnetventiler termostatventiler pressostater manometrar kontaktorer och reläer termoskydd elvärmare för vevhus 4-vägsventil backventil säkerhetsventil synglas fläktar och motorer Antal 2 år Komponenter säkringar torkfilter magnetventiler termostatventiler pressostater manometrar kontaktorer och reläer termoskydd elvärmare för vevhus 4-vägsventil backventil säkerhetsventil synglas fläktar och motorer elkomponenter kompressorer Antal 5 år Komponenter säkringar torkfilter magnetventiler termostatventiler pressostater manometrar kontaktorer och reläer termoskydd elvärmare för vevhus 4-vägsventil backventil säkerhetsventil synglas fläktar och motorer elkomponenter kompressorer värmeväxlare Antal EQCSE 08/11 Sid 13 av 20

14 13. FELSÖKNING 13.1 Kompressorn ur funktion Kontrollera köldmediefyllning. Komplettera vid behov Korrekt termostatinställning Ingen avvikelse Ställ in korrekt Nätspänningsledningen utan spänning Huvudströmbrytaren frånslagen Slå till den Fel på strömbrytaren Byt det Styrkretsen utan spänning Huvudsäkringarna trasiga Manöversäkringar trasiga Kontrollera isoleringen och kontrollera elektriska ledningar och motorer beträffande kortslutning Kontrollera styrsystemet beträffande kortslutning i isoleringen Låg strömförsörjning Kontrollera och åtgärda orsaken Reparera - byt defekta delar Kontaktorn låst i öppet läge Byt kontaktorn Lösa anslutningar Dra åt anslutningarna Lågtryckspressostaten löser ut Se KOMPRESSORN STANNAR PÅ GRUND AV LÅGT TRYCK Högtryckspressostaten löser ut Se KOMPRESSORN STANNAR PÅ GRUND AV HÖGT TRYCK Oljetryckspressostaten utlöser Kontrollera oljenivån Kompressorn blockerad Kompressorns termoskydd utlöst Kontrollera kompressormotorns isolation. Byt kompressorn Sid 14 av 20

15 Flödesvakt för köldbärare utlöser Köldbärarpumpen blockerad Reparera eller byt Igensatt vattenfilter Rengör Fel på flödesvakten Byt Frostskyddstermostaten utlöser Kontrollera - byt termostaten 13.2 Kompressorn stannar på grund av lågt tryck Tryckvakten inte kalibrerad Kalibrera Byt Otillräcklig köldmediemängd Läckage i köldmediekrets Lokalisera och åtgärda läckaget Fyll på köldmedium Vätskemagnetventilen stängd Ventilspolen bränd Byt Fel i elektrisk krets Reparera Vätskefiltret igensatt Byt filterpatronen Termostatventilen stängd Felaktig kalibrering Kalibrera ventilen Kontrollera bulbfyllningen Byt ventilen Kondensortryckstreglering ej injusterad Kalibrera Byt Sid 15 av 20

16 Vätskekylaggregat Luftkonditioneringsaggregat Förångarens vattenflöde otillräckligt Förångarens luftflöde otillräckligt Kontrollera vattenkretsen Kontrollera luftkretsen Värmepumpsfunktion Fläktarna har stannat Motorskydd löser ut Kontrollera värmeskydden och byt vid behov Kondensorpressostat öppen Kontrollera motorer och lindningar Reparera eller byt defekta delar Reparera eller byt vid behov Fläktarna roterar åt fel håll Skifta elanslutningarna Förångarbatteriet igensatt Rengör Ändra rengöringsintervallet 13.3 Kompressorn stannar på grund av högt tryck Pressostaten kalibrerad Kalibrera - byt För stor köldmediemängd Tappa av köldmedium Se Påfyllning av köldmedium Kompressorn utloppsventil delvis stängd Öppna ventilen helt Byt den om den är defekt Luft i köldmediekretsen Kontakta service Kontrollera köldmediets fukthalt Värmepump Hög temperatur till kondensorn Kontrollera vattenkretsen Sid 16 av 20

17 Vätskeylaggregat Luftkonditioneringsaggreat Kondensortrycksreglering ej injusterad Kalibrera - byt Kondensorfläktar har stannat Motorn termoskydd frånslaget Kondensorpressostat öppen Kontrollera termoskydden Byt vid behov Kontrollera motorer och lindningar Reparera eller byt Reparera eller byt vid behov Fläktarna går åt fel håll Skifta elanslutningarna Lågt fläktluftflöde Se pkt 11 JUSTERING AV MOTORREMSKIVA Kondensorbatteriet igensatt Rengör Ändra rengöringsintervallet 13.4 AGGREGATET GÅR FÖR LÄNGE ELLER KONTINUERLIGT Omgivande temperaturen högre än dimensionerande Värmelasten extremt hög Termostatventilen inte kalibrerad Kalibrera om - byt Otillräcklig köldmediemängd Läckage i köldmediekrets Lokalisera och åtgärda läckaget Fyll på köldmedium Torkfiltret igensatt Byt filterpatronen Fukt i köldmediekretsen Torka köldmediekretsen Sid 17 av 20

18 ne j Luft i köldmediekretsen Kontakta service Kontrollera köldmediets fukthalt Evakuera köldmediet och byt det vid behov Kontakter svetsade på kontaktor Rengör eller byt Kompressorn ger otillräcklig effekt Defekta eller trasiga ventiler Byt ventilen Byt kompressorn 13.5 Aggregatet avger missljud Kompressorn avger missljud Defekta eller trasiga ventiler Byt ventilerna Kompressorns lager slitna Byt lagren Fundamentskruvarna lösa Dra åt skruvarna Vätskeretur till kompressorn Kalibrera om - byt termostatventilen Termostatventilerna väser Otillräcklig köldmediemängd Läckage i köldmediekretsen Lokalisera och åtgärda läckaget Fyll på köldmedium Vätskefiltret igensatt Byt filterpatronen Vibration i rören Lossnade eller otillräckliga fästen Ändra fästena Vibration i fläktarna Balansera fläktarna Sid 18 av 20

19 13.6 Frost på vätskeledningen Ventil vätskeledning delvis stängd Öppna ventilen helt Torkfilterfiltret igensatt Byt filterpatronen 13.7 Frost på kompressorns insug Termostatventilen inte kalibrerad Kalibrera om ventilen Läckage i bulb till expansionsventil Byt ventilen Otillräcklig köldmediemängd Läckage i köldmediekretsen Lokalisera och åtgärda läckaget Fyll på köldmedium Vätskemagnetventilen stängd Trasig spole magnetventil Byt Fel på elkretsen Reparera Vätskefiltret igensatt Byt filterpatronen Otillräckligt vattenflöde Kontrollera vattenkretsen Sid 19 av 20

20 14. FELAKTIG ANVÄNDNING Aggregatet är konstruerat för att ge maximal säkerhet för omgivningen och klara aggressiv miljö. Fläktarna skyddas med galler. Kvarvarande risker anges med varningsdekaler. VARNINGSSYMBOLER FARA: FARA: FARA: FARA: Allmänn fara Temperatur Rörliga delar Livsfarlig spänning 14.1 Skrotning Omhändertagande a köldmedium sker enl bestämmelser enligt Svensk lag. Vid skrotning måste de därför överlämnas till godkänd avfallshanteringsanläggning. Ytterligare information kan erhållas från lokala miljöskyddsmyndigheten. Sid 20 av 20
