1 VOLVO CONSTRUCTION EQUIPMENT rivningslösningar

2 VOLVO är din pålitliga partner för kompletta rivningslösningar. Rivning. Det är en viktig del av utvecklingen. Att montera ned byggnader, broar och andra konstruktioner är hårt, smutsigt arbete. För att lyckas med rivning krävs extremt tålig utrustning, redskap med höga prestanda och en partner som finns där som stöd, skift efter skift. Volvo levererar, med specialkonstruerade rivningsgrävare, hjullastare, dumprar och mycket mer. Pålitliga lösningar för alla stadier inom rivning. Volvo kombinerar kraft och prestanda med höjd i C-serien av grävare med extra lång räckvidd (HR). Modellerna med extra lång räckvidd är EC360CHR, EC460CHR och EC700CHR och har bomhöjder från 21 meter till 32 meter. Med robust hydraulik, skyddsutrustning och möjlighet att arbeta med olika redskap från 2,5 till 3,5 ton. Volvos utrustning är konstruerad för prestanda i alla typer av rivning. Demolera strukturer. Sortera och hantera stålbalkar, armeringsjärn, betong, trä, tegel och mycket annat. Lastning och transport. Återställning av platsen och färdigställning. Volvo tar dig från det första slaget till den sista utjämningen med kraft, tillförlitlighet och låg driftkostnad. Räkna med det. För primära och sekundära rivningsjobb har Volvo sex standardrivningsgrävare, EC210C, EC240C, EC290C, EC360C, EC460C och EC700C. Alla modeller har extra kraftig konstruktion, rivningsskydd, utmärkt sikt och den branschledande Volvo Care Cab. Oavsett om du arbetar med Volvos rivningsgrävare i C-serien, hjullastare, minigrävare eller kompaktlastare kan du lita på tydlig sikt över jobbet, förarkomfort och förarskydd, samt en bränsleeffektiv Volvo-drivlina som perfekt anpassar motorvarvtalet till hydraulflödet för att passa alla rivningsuppgifter. 2

3 Kraft och snabba cykler för rivning. Rivningsredskap med prestanda. Rivningsgrävare, hjullastare och mycket mer. 3

4 grävare med rejäl höjd tar hand om primära rivningsjobb. Primär rivning handlar i första hand om räckvidd, kraft och kontroll. Volvos fyra grävmaskiner med extra lång räckvidd (HR) har bommar som är meter, hytter med god sikt och mjuk, tillförlitlig hydraulik. Utrustade med verktyg mellan 2,5 och 3,5 ton kan de ta ned rivningsutmaningar på jorden. Volvos sex standardrivningsgrävare tar styrka, snabba cykler, bränsleeffektivitet och överlägset skydd med sig till alla dina övriga rivningsuppgifter. Valfrihet. Du vill ha en maskin med rätt storlek för att hantera rivning med lång räckvidd. Volvo tar hand om dina behov med sina grävare med extra lång räckvidd (HR): EC360CHR 21 m bom EC460CHR 27 m bom EC700CHR 32 m bom Hydraulisk kapacitet och flöde för att driva redskap med lång räckvidd, till exempel malningsanordningar, grip för tuffa miljöer, krossar, hammare och saxar. Redskapens största vikt varierar från 2,5 ton på EC360C och EC460C till 3,5 ton på EC700C. Standardutrustningen hydrauliskt tiltbar hytt lutar upp till 30 grader för bättre sikt och för att minska förarens trötthet och nackbelastning i jobb med lång räckvidd. 4 Utmärkt stabilitet och säkerhet inom hela arbetsområdet, tack vare en lång undervagn, extra modulär motvikt, bom- och skafthållningsventiler, svängbegränsningskontroll som tillval och en indikator för totalt moment som varnar föraren om maskinen närmar sig den största tillåtna arbetsbelastningen. Produktivitetshöjande funktioner och tillval, till exempel visköst upphängd och ljuddämpad hytt, kameror för sikt framåt och bakåt och en reversibel fläkt för att rengöra kylarna från damm och skräp. Som tillval hydrauliskt variabel undervagnsbredd för enklare transport och optimal stabilitet. Enkelt att ändra från rivningskonfiguration till rak bom eller normal grävaranordning. 30 minuters snabbväxling mellan rivning och grävning Totalt utnyttjande. En innovativ konstruktion gör det enkelt att växla mellan bommen med extra lång räckvidd och en vanlig grävarkonfiguration eller en rak bom. Därför är din grävare användbar även om du inte har projekt som kräver lång räckvidd. Volvos hydrauliska modulära skarv gör detta snabba byte möjligt. Maskinens bom kopplas ihop med två fullängdstappar på önskad utrustning grävarbom, rak bom eller rivningsbom. En hydraulisk skarv håller fast låstapparna och säkerhetskåpor monteras på tapparnas ändar för att göra dem klara för användning. Volvos grävare med lång räckvidd levereras med både rivningsbommen med lång räckvidd och en grävbom och -skaft för maximal mångsidighet och drifttid. En transportvagga för båda utrustningsalternativen är också standard.

5 Volvo ger räckvidd och redskapskraft. Stora rivkrafter. Stabilitet på ojämn mark. Kontroll för arbete i trånga utrymmen.

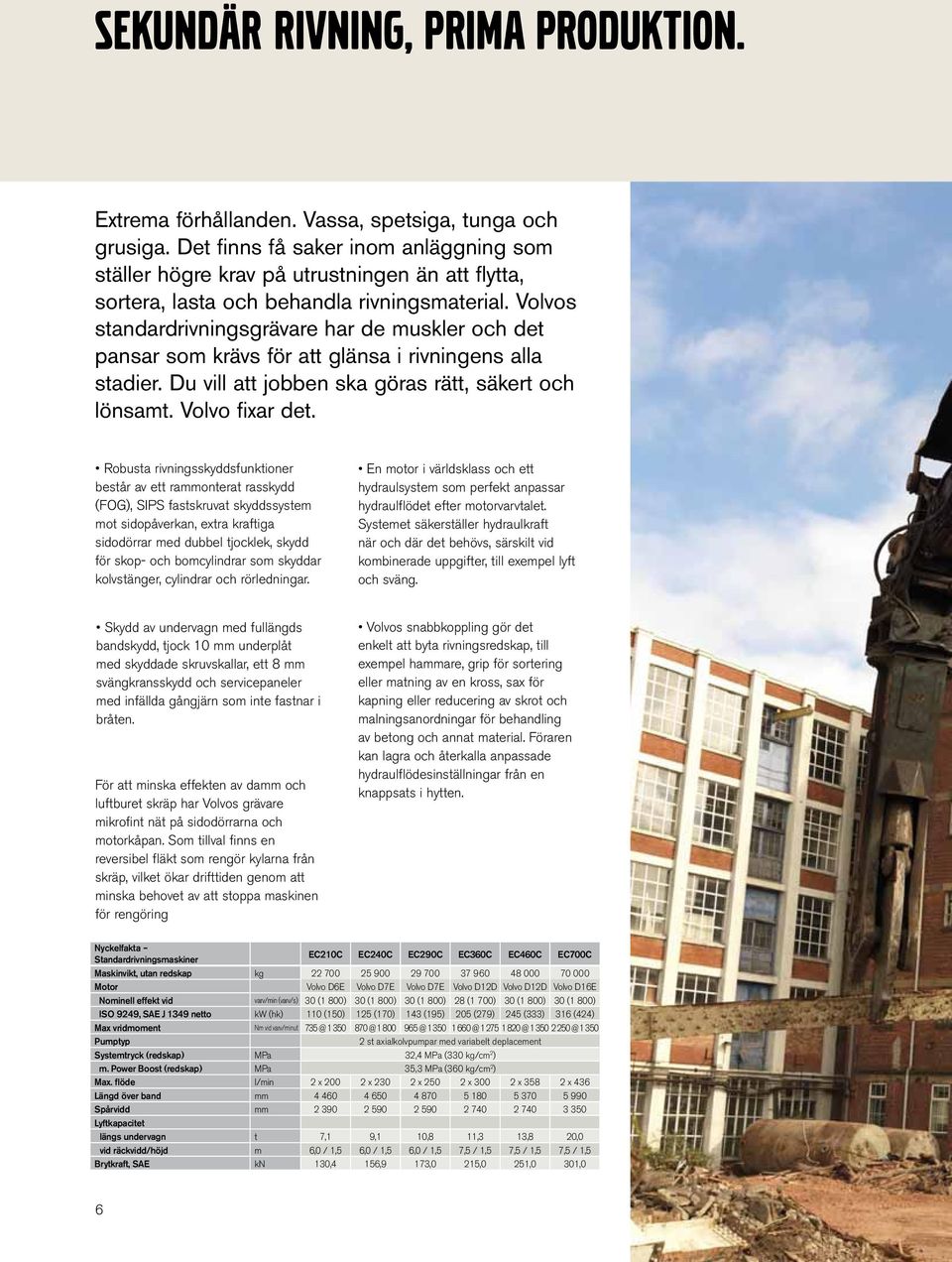

6 sekundär rivning, prima produktion. Extrema förhållanden. Vassa, spetsiga, tunga och grusiga. Det finns få saker inom anläggning som ställer högre krav på utrustningen än att flytta, sortera, lasta och behandla rivningsmaterial. Volvos standardrivningsgrävare har de muskler och det pansar som krävs för att glänsa i rivningens alla stadier. Du vill att jobben ska göras rätt, säkert och lönsamt. Volvo fixar det. Robusta rivningsskyddsfunktioner består av ett rammonterat rasskydd (FOG), SIPS fastskruvat skyddssystem mot sidopåverkan, extra kraftiga sidodörrar med dubbel tjocklek, skydd för skop- och bomcylindrar som skyddar kolvstänger, cylindrar och rörledningar. En motor i världsklass och ett hydraulsystem som perfekt anpassar hydraulflödet efter motorvarvtalet. Systemet säkerställer hydraulkraft när och där det behövs, särskilt vid kombinerade uppgifter, till exempel lyft och sväng. Skydd av undervagn med fullängds bandskydd, tjock 10 mm underplåt med skyddade skruvskallar, ett 8 mm svängkransskydd och servicepaneler med infällda gångjärn som inte fastnar i bråten. För att minska effekten av damm och luftburet skräp har Volvos grävare mikrofint nät på sidodörrarna och motorkåpan. Som tillval finns en reversibel fläkt som rengör kylarna från skräp, vilket ökar drifttiden genom att minska behovet av att stoppa maskinen för rengöring Volvos snabbkoppling gör det enkelt att byta rivningsredskap, till exempel hammare, grip för sortering eller matning av en kross, sax för kapning eller reducering av skrot och malningsanordningar för behandling av betong och annat material. Föraren kan lagra och återkalla anpassade hydraulflödesinställningar från en knappsats i hytten. Nyckelfakta Standardrivningsmaskiner EC210C EC240C EC290C EC360C EC460C EC700C Maskinvikt, utan redskap kg Motor Volvo D6E Volvo D7E Volvo D7E Volvo D12D Volvo D12D Volvo D16E Nominell effekt vid varv/min (varv/s) 30 (1 800) 30 (1 800) 30 (1 800) 28 (1 700) 30 (1 800) 30 (1 800) ISO 9249, SAE J 1349 netto kw (hk) 110 (150) 125 (170) 143 (195) 205 (279) 245 (333) 316 (424) Max vridmoment Nm vid varv/minut Pumptyp 2 st axialkolvpumpar med variabelt deplacement Systemtryck (redskap) m. Power Boost (redskap) MPa MPa 32,4 MPa (330 kg/cm 2 ) 35,3 MPa (360 kg/cm 2 ) Max. flöde l/min 2 x x x x x x 436 Längd över band mm Spårvidd mm Lyftkapacitet längs undervagn vid räckvidd/höjd Brytkraft, SAE t m kn 7,1 9,1 10,8 11,3 13,8 20,0 6,0 / 1,5 6,0 / 1,5 6,0 / 1,5 7,5 / 1,5 7,5 / 1,5 7,5 / 1,5 130,4 156,9 173,0 215,0 251,0 301,0 6

7 Snabba cykler vid gripning och lastning. Volvo har kompletta lösningar för rivningsutrustning. Anpassad hydraulik för lyft och svängning. Prestanda för återställning av platsen. Stabilitet för kompaktering och grävning av bråte. Rammonterat rasskydd skyddar föraren. Mikrofint nät håller partiklar borta från kylarna.

8 volvos rivningsgrävare: Kraft, produktion och säkerhet. Tiltbar hytt kan lutas upp till 30 grader för bättre sikt och minskad trötthet vid jobb med lång räckvidd. Standard på modeller med extra lång räckvidd (HR) och tillval på standardmodellerna av rivningsgrävare. Bommonterad kamera som tillval ökar produktiviteten vid användning med lång räckvidd. Innovativ hydraulisk modulär skarv utnyttjar en hydraulisk låsmekanism för att lösgöra grävutrustning och växla från rivningsbom med lång räckvidd till en standardgrävarkonfiguration på mindre än 30 minuter. Funktionen ökar kraftigt mångsidigheten. Skop- och bomcylinderskydd skyddar kolvstänger, cylindrar, slangbrottsventiler och rörledningar från fallande föremål. Dessa stålmantlar minskar risken för maskinskador och förbättrar drifttiden vid alla typer av rivningsjobb. Rivningsbom på HR-modellerna ger största tapphöjd på bommen mellan meter. Bommonterad indikator för totalt moment ger en varning om grävaren närmar sig högsta tillåtna belastning. Svängkransskydd skyddar svängkranslagrets tätning och smörjningsrör från skador av armeringsjärn, stockar, betongblock eller annan bråte. Volvos hydraulik är redo för många olika rivningsredskap, till exempel grip, hammare, saxar och malningsanordningar. 8

9 Det rammonterade rasskyddet (FOG) skyddar föraren och hytten från oberäknerligt skrot, vilket ökar säkerheten och maskinens drifttid. Ett mikrofint nät på dörrarna och motorkåpan håller fina partiklar borta och förbättrar motorns prestanda. Sidoluckor med dubbel tjocklek på båda sidor av överbyggnaden skyddar kylare och pumpar vid en eventuell sidokollision, samt förbättrar maskinens totala livslängd. Förbättrat 8 mm bukplåt på överbyggnaden och 10 mm bukplåt under svängkransen, med skyddade skruvskallar. Det SIPS fastskruvade skyddssystemet för sidopåverkan skyddar överbyggnaden från skador. Stansad plåt är fastsvetsad upptill på räcket längs hyttens ingång för att ge föraren stadigt grepp. Fullängds bandskydd håller rivningsbråte borta och hindrar att armeringsjärn eller andra vassa föremål fastnar i banden. Utdragbar undervagn kan dras ut 1 m för ökad stabilitet. 9

10 VOLVO INNEBÄR PÅLITLIGA PRESTANDA, SÄKERHET OCH TOTAL SERVICE. För rivningsentreprenörer innebär riktiga grejor bara en del av ekvationen för att lyckas på arbetsplatsen. Entreprenörer vill ha mer än en maskin. De vill ha service. De vill ha lösningar. Lösningen heter VOLVO! Kunderna litar på Volvo när det gäller utrustning och mycket mer. Ett komplett sortiment av anläggningsutrustning i världsklass, med band- och hjulgrävare, ramstyrda dumprar, hjullastare, grävlastare, skidsteermaskiner och kompakta hjullastare och grävare. Maskiner konstruerade för hållbarhet och tillförlitliga prestanda. Inbyggda säkerhetsfunktioner, till exempel gångbryggor med stansade hål och halogenarbetsbelysning med hög kapacitet. Enkelt maskinunderhåll med övervakning av vätskenivåer från hytten, lättåtkomliga filter och grupperade smörjställen. Ett globalt återförsäljarnät som ger överlägsen kundservice med utökade garantier, program för förebyggande underhåll, maskinparkshantering, servicekontrakt och mycket mer. Volvos ledarskap sträcker sig över land, hav, luftrum och rymd Volvo är världens näst största tillverkare av 9 till 18 liters dieselmotorer, och har därför oöverträffade kunskaper i att konstruera kraftsystem som förflyttar världen. Volvo-motorer för Volvo Construction Equipment, Volvo Aero, Volvo bussar, Volvo Penta och Volvo lastvagnar definierar produktivitet och bränsleekonomi. Våra prestanda har finslipats på land, över haven, genom luften och ut i rymden. Ledande forskning och utveckling håller alla produkter från Volvo-koncernen i produktivitetens framkant. Så när vi säger att Volvos motorer är testade och beprövade kan du tro på det. Lita på det. Det är den verkliga fördelen med kraft från Volvo. 10

11 Erfarna tekniker på fältet håller dig i arbete. Lita på Volvo när det gäller prestanda och service. Högprestandadelar för lång maskinlivslängd. 9

12 Volvo Construction Equipment är annorlunda. Våra maskiner är konstruerade, byggda och servade på ett annorlunda sätt. Den skillnaden kommer från ett ingenjörsmässigt arv som formats de senaste 175 åren. Ett arv som handlar om att sätta människan som använder produkterna främst. Det handlar om att hjälpa användaren vara säkrare, mer bekväm och mer produktiv. Om miljön vi alla delar. Resultatet av detta är ett växande utbud av maskiner och ett globalt servicenätverk ägnat åt att låta dig få mer gjort. Människor världen över är stolta att använda Volvo. Och vi är stolta över vad som gör Volvo annorlunda More care. Built in. Alla produkter är inte tillgängliga på alla marknader. En följd av vår strävan till ständig förbättring är att vi behåller rätten att ändra produkternas specifikationer och utformning utan särskilt meddelande. Illustrationerna visar inte nödvändigtvis maskinernas standardutförande C Swedish Printed in Sweden Volvo, Konz EXC
